Блок цилиндров ВАЗ. Особенности конструкции блока. БЦ 2103, 2106, 21213, 21214, 2123, 2130

Блок цилиндров ВАЗ.

Особенности конструкции блоков цилиндров.

Блок цилиндров ВАЗ: 2103, 2106, 21213, 21214, 2123, 2130.


Блок цилиндров ВАЗ 2103	Блок цилиндров ВАЗ 2106

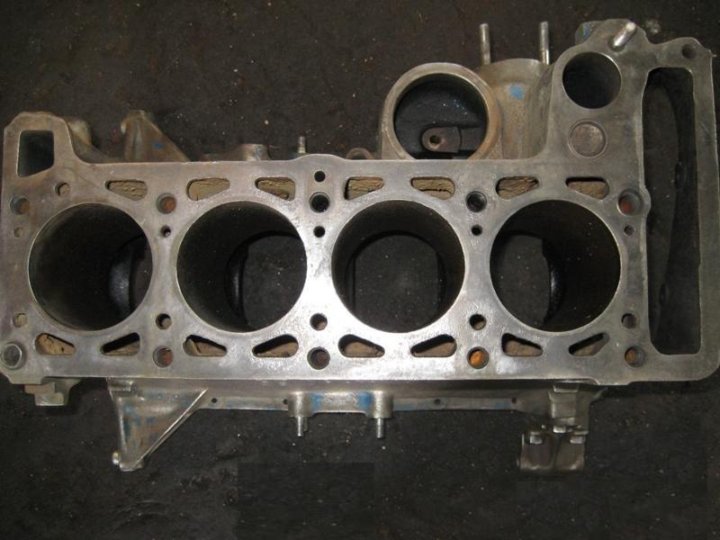

По внешним элементам и конструкции блок цилиндров 2103 мало чем отличается от блока ВАЗ 2106. Основным отличительным параметром, является диаметр цилиндров. Для ВАЗ 2103 он составляет – 76мм. а для ВАЗ 2106 -79мм.

С правой стороны, на поверхности «03» блока, имеется отлитая надпись — «2103» и соответственно «2106» — для «06». С левой стороны, возле верхней плоскости БЦ, напротив 3-го цилиндра, отлиты надписи «03» или «06».

С 2005 года, на блоках, в районе 3-го цилиндра, появился прилив. Однако на серийных двигателях, с блоками цилиндров 2103 и 2106, этот прилив так и не был задействован для размещения ни датчика детонации, ни для размещения другого навесного оборудования.

Для лучшей распознаваемости, блоки окрашиваются в различные цвета. Бл. цилинд. 2103 окрашен в серый цвет, а блок цилиндров 2106 — в голубой цвет.

При сборке двигателя, блоки цилиндров ВАЗ 2103 и ВАЗ 2106 комплектуются крышкой привода 2101-1002060-01. На «классических» двигателях в инжекторном исполнении устанавливается крышка привода — 21214-1002060.

Блок цилиндров 21213 уже в большей мере отличается от «03-го» и «06-го» блоков. Особенностью БЦ ВАЗ 21213 стал увеличенный диаметр цилиндров – 82 мм. Такой диаметр еще позволяет сохранить полости рубашки охлаждения между соседними цилиндрами. В дальнейшем, на базе этого блока были разработаны несколько других моделей. После проведения унификации формы отливки , можно говорить скорее о модификациях блока цилиндров 21213, чем об оригинальных изделиях — блоках 21214, 2123 или 2130.

На бл. цилинд. 21213 отсутствуют отверстия для крепления дополнительного навесного оборудования и датчиков, применяемых на инжекторных двигателях.

С правой стороны на корпусе имеется отлитая надпись — «21213», С этой же стороны, между вторым и третьим цилиндром появился прилив. На блоке 21213, на приливе отсутствует резьбовое отверстие. Может быть вариант, когда отверстие есть, но резьба не нарезана. На других моделях, с инжекторным вариантом двигателя, на этом приливе, имеется отверстие с резьбой М8 — под датчик детонации.

С левой стороны, на корпусе, в центре, надпись – «213». Рядом с местом установки масляного фильтра, ниже места установки бензонасоса, есть два необработанных прилива. Прилив в верхней части отливки, напротив третьего цилиндра, стал выше, чем на «03» или «06» блоках.

На карбюраторном двигателе, совместно с блоком 21213 применяется передняя крышка 2101. Изделие окрашивается в серый цвет.

Для БЦ 2130 используется та же отливка, что и для модели 21213. Особенностью блока цилиндров 2130, является увеличенная высота корпуса. ( см. Размеры блока цилиндров). Для внешнего отличия блок цилиндров 2130, в районе сапуна метится краской.

Других отличий между блоками 21213 и 2130 – нет.

На данный момент серийно выпускаются несколько модификаций двигателя ВАЗ 21214. Все они, являются инжекторными и на всех этих двигателях применяется блок цилиндров ВАЗ 21214. Блок цилинд. 21214 — это все тот же узнаваемый «21213-й» блок. На поверхности корпуса, с правой стороны, отлита надпись – «21213». На отливке присутствуют все приливы, которые имеются и на модели ВАЗ 21213. Особенностью блока ВАЗ 21214, является наличие отверстий на этих приливах. В первую очередь, это резьбовые отверстия под датчик детонации, кронштейн насоса ГУР и кронштейн модуля зажигания.

Существует еще одно отличие блоков цилиндров 21214, 2123, 21213. Это отличие связанно с маркировкой изделий. (см. Конструкция блока цилиндров). Блок окрашивается в серый цвет.

На место распределителя зажигания устанавливается фиксатор шестерни привода масляного насоса. Совместно с блоком цилиндров 21214, на двигатель устанавливается крышка привода — 21214-1002060. На крышке имеется кронштейн для установки датчика положения коленчатого вала.

Отверстие под бензонасос закрывается специальной заглушкой 21214-1002043.

Особенностью блока цилиндров ВАЗ 2123 можно считать наличие дополнительных резьбовых отверстий для крепления кронштейна масляного фильтра( 2123-1012028 ). В остальном

блок цилиндров 2123 ничем не отличается от «21214-го». Изделие окрашивается в серый цвет.

На все модификации двигателя ВАЗ 2123 устанавливается крышка привода — 2123-1002060-10. Крышка похожа на мод. 21214, но имеет три шпильки для крепления элементов привода вспомогательных агрегатов. Кроме этого, кронштейн крепления датчика выполнен более высоким, это смещение положения датчика вдоль оси коленчатого вала необходимо из-за использования на двигателе более широкого поликлинового ремня.

На блок цилиндров 2123 устанавливаются оригинальные кронштейны подвески двигателя.

Размеры цилиндров VAZ 2105 — Таблицы размеров

Основные параметры цилиндров:

К параметрам блока цилиндров двигателя автомобиля относятся более 12 размеров, основные из них следующие: диаметр цилиндра блока (D), высота блока (H), межцилиндровое расстояние (L), диаметр расточки опор коленчатого вала (d).

Ремонтные значения:

По некоторым блокам доступны ремонтные значения, которые включают следующие параметры: справочный диаметр поршня, диаметр цилиндра после расточки, диаметр цилиндра после хонингования.

Расточка блока цилиндров необходима для обеспечения идеальной цилиндрической формы стенок цилиндров, которая при эксплуатации мотора и износе его деталей нарушается.

Хонингование цилиндров — это абразивная обработка внутренней поверхности цилиндра для обеспечения необходимого профиля стенок цилиндра.

Важно: характеристики и размеры блоков цилиндров ДВС различных производителей могут незначительно отличаться от штатных.

Общий вид
Общий вид цилиндров

Количество цилиндров min
Количество цилиндров min

Минимальное значение параметра Количество цилиндров для всех модификаций VAZ model.

Данные представлены в (шт).

Количество цилиндров max
Количество цилиндров max

Максимальное значение параметра Количество цилиндров для всех модификаций VAZ model.

Данные представлены в (шт).

Модификаций
Общее количество всех модификаций VAZ 2105 представленных в нашей базе

(Общий вид)

Параметр Параметр цилиндров Данные представлены для авто различных модификаций и годов выпуска	Значение Значение параметра Данные представлены для авто различных модификаций и годов выпуска
2105 1. 3 MT (1980 — 1992)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	66 (мм)
Степень сжатия	8.5
21050 1.3 MT (1980 — 1992)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	66 (мм)
Степень сжатия	8.5
21051 1.2 MT (1981 — 1999)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	66 (мм)
Степень сжатия	8. 5
21053 1.5 MT (1980 — 2007)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
21053-20 1.5 MT (2005 — 2007)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
21054 1.6 MT (2005 — 2010)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	80 (мм)
Степень сжатия	8. 5
21054-30 1.6 MT (2005 — 2010)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	79 (мм)
Ход поршня	80 (мм)
Степень сжатия	8.5
21055 1.5d MT (1999 — 2000)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Диаметр цилиндра	76 (мм)
Ход поршня	84 (мм)
Степень сжатия	23
21058 1.3 MT (1982 — 1994)
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня	66. 8 (мм)
Степень сжатия	8.5
21059 1.3 MT (1980 — 2010)
Количество цилиндров	2
Количество клапанов на цилиндр	2
Степень сжатия	9.4
