Содержание

Как работает система стабилизации? — журнал За рулем

Вообще-то у нее множество имен: ESP, ESC, DSC, VSA, ASTC, VDS и прочая-прочая... За каждой из мудреных аббревиатур скрывается по сути одно и то же, а именно электронная система, призванная оставить автомобиль на траектории, предотвратить занос или скольжение даже в критических ситуациях, когда водитель из-за недостатка времени или опыта не может выполнить нужный маневр самостоятельно.

В журнале “Купи авто” систему динамической стабилизации мы называем ESP. Ведь “Электроник стабилити программ” — зарегистрированная торговая марка фирмы “Бош”, чьи инженеры запатентовали ее еще в 1959 году. Кстати, именно поэтому собственные разработки подобных технологий автомобильным фирмам приходится называть другими именами. Система включает датчики в колесах, тормозах, рулевом управлении, так называемый G-сенсор, отслеживающий угол поворота автомобиля вокруг вертикальной оси, а также датчики боковых ускорений.

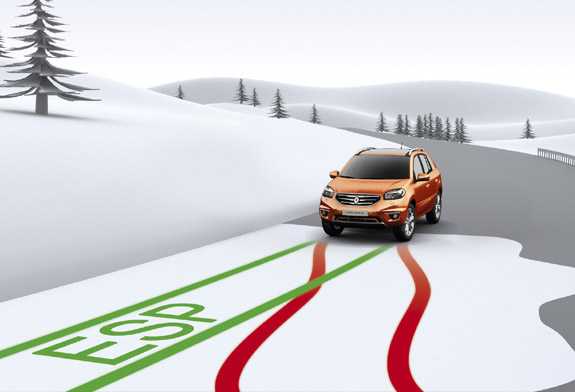

esp

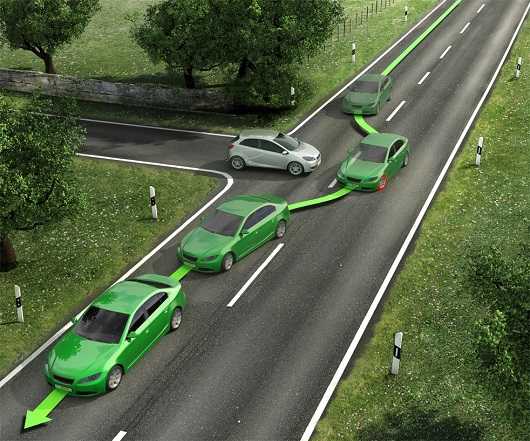

Водитель превысил допустимую скорость, из-за чего ему пришлось резко тормозить в крутом повороте. В обычной ситуации это привело бы к заносу автомобиля и РАЗВОРОТУ НА ВСТРЕЧНОЙ ПОЛОСЕ. Но ESP выровняла траекторию движения, притормозив колеса, идущие по внешнему радиусу поворота

Все это электронное воинство по 25 раз в секунду снимает показания и передает их в блок управления. И если, сопоставляя полученную информацию, “в центре” вдруг понимают, что реальное движение автомобиля никак не соответствует положению рулевого колеса и желанию водителя, меры принимаются незамедлительно. Блок управления отдает команду исполнительным модулям в тормозах и в двигателе, чтобы те замедлили вращение того или иного колеса или колес, а также уменьшили подачу топлива в камеру сгорания. Более того, некоторые системы стабилизации на машинах с АКП умеют даже переключаться на пониженную. От водителя требуется только работа рулем.

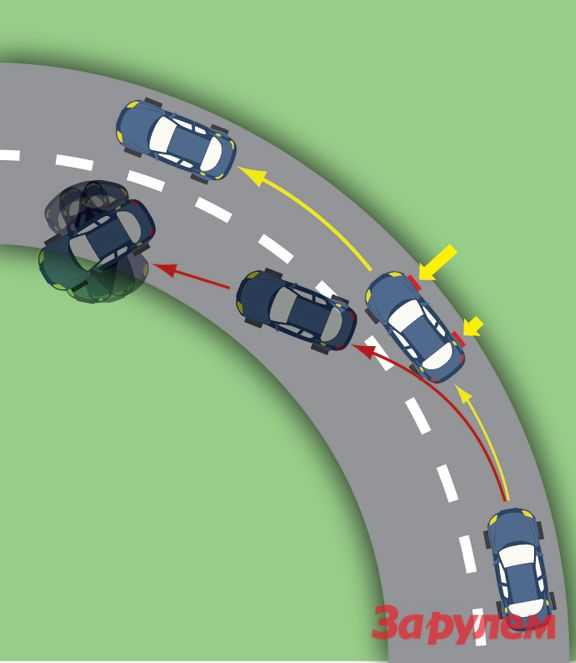

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедлив вращение колес внутренней части поворота, уменьшила радиус движения, позволив благополучно вписаться в вираж

Водитель не рассчитал скорость или попал на скользкий участок дороги, и автомобиль под воздействием силы инерции должен был ЗАСКОЛЬЗИТЬ НА ОБОЧИНУ. Но ESP, замедли

www.zr.ru

обзор, технические характеристики — журнал За рулем

В этом году исполняется ровно 20 лет с момента появления первой электронной системы стабилизации автомобилей (ESP). Мы попросили специалистов фирмы Bosch помочь разобраться, что сделано за эти годы, и ответить на пять самых распространенных вопросов, касающихся настоящего и будущего системы.

1. Что представляет собой современная система ESP?

Прошло всего пара десятков лет с момента появления первой системы электронной стабилизации, а на рынке уже хорошо себя зарекомендовала ESP девятого поколения.

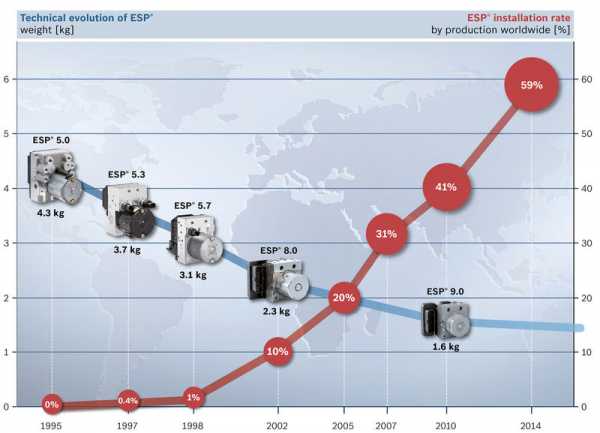

ЭВОЛЮЦИЯ ESP

ESP-Evolution für Pressebild 10'2014_dt und engl.ai

Для начала давайте вернемся в далекий 1978 год. Тогда впервые на автомобиле стали серийно устанавливать систему ABS (антиблокировочную систему), не позволявшую колесу во время торможения полностью блокироваться. Тем самым водитель получал возможность контролировать траекторию движения. Трудно оценить всю важность и необходимость этой системы, но тот, кто хоть раз в жизни, тормозя «в пол», пересекал четыре полосы по диагонали, не имея возможности корректировать направление движения, пользу ABS осознает в полной мере.

Прошло еще 8 лет, и на машины стали устанавливать систему TCS (Traction Control System) — противобуксовочную тормозную систему. Она предотвращает пробуксовку колес при старте. Эти системы, ABS и TCS, используют одни и те же датчики и исполнительные механизмы, разница лишь в программном обеспечении. И наконец, в 1995 году появляется первая программа стабилизации ESP. Электроника стала контролировать не только блокировку и пробуксовку колес, но и поворот автомобиля вокруг вертикальной оси — инженеры смогли обуздать занос автомобиля. Причем если первая ESP состояла из 11 элементов, то в современной системе стабилизации их всего четыре.

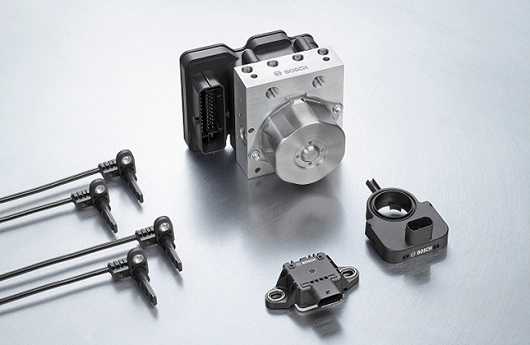

bosch3

Основная задача этой системы — автомобиль должен ехать туда, куда повернут руль, при этом занос и рысканье исключаются. Работает она так: водитель с помощью руля задает траекторию движения, датчик угла поворота передает данные в блок управления, наряду с ними туда поступает информация от датчиков ABS, ускорения и углового вращения кузова. Два последних сейчас объединены в один корпус и размещаются непосредственно на гидроблоке. Это проще, дешевле и надежнее.

www.zr.ru

Как работает система стабилизации ESP: victorborisov — LiveJournal


Несмотря на тот факт, что система электронного контроля устойчивости уже более 15 лет устанавливается на автомобили, большинство водителей до сих пор не понимает как она работает. При этом существует две крайности: одни полностью полагаются на электронику не принимая в расчёт законы физики, а другие твёрдо уверены, что электроника им только мешает.

Попробуем вместе в этом разобраться.


Массовое внедрение систем контроля курсовой устойчивости началось в конце 90-х годов прошлого века. В то же время произошёл один из самых скандальных случаев в истории компании Mercedes, когда представленный осенью 1997 года новый А-класс (без системы стабилизации) позорно перевернулся на прохождении «лосиного теста». Именно этот случай в какой-то мере стал толчком к массовому оснащению автомобилей системами электронной стабилизации.

Первое время система предлагалась в качестве опции на автомобилях представительского и бизнес-класса. Затем она стала более доступной и для более компактных бюджетных автомобилей. В настоящее время система электронного контроля устойчивости является обязательной (в Европе, США, Канаде и Австралии) для всех новых легковых автомобилей начиная с осени 2011 года. А с 2014 года абсолютно все продаваемые автомобили должны быть оборудованы системой ESP.

Как работает ESP

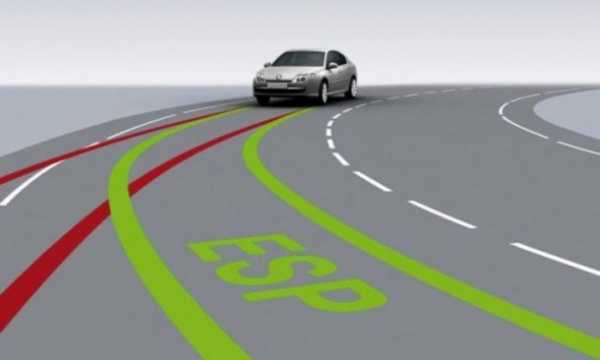

Задача системы стабилизации помочь автомобилю двигаться в том направлении, куда повёрнуты передние колёса. В простейшем представлении система состоит из нескольких датчиков, контролирующих положение автомобиля в пространстве, электронного блока управления и насоса с раздельным управлением тормозными магистралями каждого колеса (он же используется для работы антиблокировочной системы ABS).

Четыре датчика на каждом колесе с частотой 25 раз в секунду отслеживают скорости вращения колёс, датчик на рулевой колонке определяет угол поворота рулевого колеса, и еще один датчик расположен максимально близко к осевому центру автомобиля — Yaw sensor, фиксирующий вращение вокруг вертикальной оси (обычно это гироскоп, но в современных системах используются акселерометры).

Электронный блок сопоставляет данные о скорости вращения колёс и боковых ускорений с углом поворота рулевого колеса и если эти данные не совпадают, то происходит вмешательство в систему подачи топлива и тормозные магистрали. Важно понимать, что система стабилизации не знает и не может знать правильную траекторию движения, всё что она делает — пытается направить автомобиль в том направлении, куда водитель повернул руль. При этом система стабилизации способна сделать то, что физически не способен сделать ни один водитель — выборочное притормаживание отдельных колёс автомобиля. А ограничение подачи топлива используется для того, чтобы прекратить ускорение автомобиля и максимально быстро его стабилизировать.

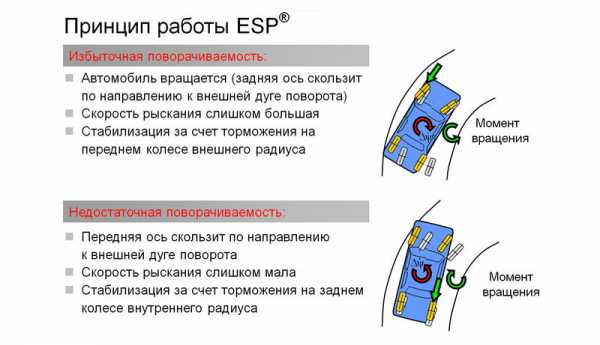

Существует два основных случая отклонения автомобиля с намеченной траектории: снос (потеря сцепления с дорогой и боковое скольжение передних колёс автомобиля) и занос (потеря сцепления с дорогой и боковое скольжение задних колёс автомобиля). Снос возникает в том случае, когда водитель пытается выполнить манёвр на высокой скорости, и передние колёса теряют сцепление с дорогой, автомобиль прекращает реагировать на вращение рулевого колеса и продолжает двигаться прямо. В этом случае система стабилизации затормаживает заднее внутреннее к повороту колесо, тем самым удерживая автомобиль от сноса. Занос обычно возникает уже на выходе из поворота и преимущественно на заднеприводных автомобилях при резком нажатии на педаль газа, когда задняя ось поскальзывается и начинает двигаться наружу поворота. В этом случае система стабилизации затормаживает внешнее переднее колесо, тем самым гася начинающийся занос.


На самом деле для динамической стабилизации автомобиля используется выборочное торможение с различной интенсивностью не только одного колеса. В некоторых случаях используется торможение двух колёс одной стороны одновременно или даже трёх (кроме внешнего переднего).

Некоторые водители считают, что система стабилизации мешает им ездить, однако простейший эксперимент на ледовой трассе со среднестатистическим водителем за рулём показывает, что без системы стабилизации у него гораздо больше шансов вылететь с трассы, не говоря уже о том, что лучшее время он способен показать только при помощи со стороны электроники.

Если вы не имеете титула мастера спорта по авторалли и при этом уверены, что система стабилизации мешает вам ездить — значит вы просто не умеете ездить правильно и совершенно не знакомы с законами физики, балансом автомобиля и техникой управления автомобилем. А на дорогах общего пользования не существует ситуаций, где отсутствие системы стабилизации может помочь избежать аварии. Больше всего претензий к системе стабилизации у водителей, которые не понимают простой истины: Электроника пытается направить автомобиль в том направлении, куда повёрнуты передние колёса.

У разных автопроизводителей разные настройки чувствительности и скорости срабатывания системы стабилизации. Это в том числе связано с массой и габаритами автомобиля. Некоторые системы обладают крайне высокой чувствительностью, это сделано потому, что снос и занос проще всего погасить в самом начале, не дожидаясь критических углов отклонения автомобиля от траектории.

Система стабилизации будет лишней только в двух случаях — либо вы хотите эффектно покружиться волчком, либо вы мастер спорта и на гоночной трассе у вас стоит задача проехать как можно быстрее. В этом случае система стабилизации будет мешать использовать управляемый занос для доворота автомобиля (особенно при использовании техники смены скольжения с одной стороны на другую), а ограничение подачи топлива не позволит ускоряться в боковых скольжениях.

При этом даже включенная система стабилизации в разумных пределах позволяет скользить боком в управляемом заносе. Всё, что для этого нужно — не вращать руль в сторону заноса, т.к. это приведёт к моментальному вмешательству электроники (машина скользит в одну сторону, а поворачивая руль вы направляете её в другую). Если же на выходе из поворота вам надо ускориться, а система стабилизации ограничила подачу топлива, то просто поставьте руль прямо, реальное направление движения автомобиля совпадёт с требуемым и система стабилизации прекратит своё вмешательство. То есть необходимо просто ездить правильно, чтобы передние колёса всегда были направлены туда, куда реально едет автомобиль.

Но учиться правильно управлять автомобилем нужно с выключенной системой стабилизации, иначе у вас не будет навыков чтобы определить начало сноса или заноса, и соответственно правильно рассчитывать скорость при выполнении манёвров. Единственной возможностью в случае, если автопроизводитель не предусмотрел возможность отключения электроники штатными средствами — отключить один из датчиков скорости с любого колеса или предохранитель насоса ABS. При этом следует иметь ввиду, что вы также лишитесь антиблокировочной системы и системы распределения тормозных усилий по осям.

Система стабилизации не в силах изменить законы физики и она эффективна до тех пор, пока не достигнут предел сцепления шин с дорогой. Во всех остальных случаях она является главным элементом активной безопасности любого современного автомобиля.

victorborisov.livejournal.com

Электронная система стабилизации управления автомобилем ESP

Для предотвращения потери управляемости автомобиля при экстренном торможении на современных автомобилях применяется электронная система стабилизации ESP (Electronic Stability Program – электронная программа стабилизации).

Статистика показывает, что электронная система стабилизации существенным образом влияет на безопасность движения. Например, по данным «Даймлер-Крайслер» количество аварий из-за потери водителем контроля над автомобилем снизилось с момента внедрения ESP в серию на 42%. Американская национальная служба безопасности движения NHTSA дает близкий показатель – 35%. Количество смертей в таких ДТП снизилось в США на 30%.

В систему стабилизации управления автомобилем входят:

  • ABS (антиблокировочная система)
  • EBV (электронное распределение тормозных усилий)
  • ASR (антипробуксовочная система)
  • EDS (электронная блокировка дифференциала)
  • MSR (регулировка крутящего момента двигателя)
  • HBA (гидравлический тормозной ассистент)

Конструктивные узлы ESP включает основные конструктивные узлы ABS. Дополнительными являются датчики угловых и поперечных ускорений и сенсор угла поворота рулевого колеса.

Принципиальное отличие ESP от ABS в том, что она непрерывно следит за соответствием ускорений автомобиля по желанию водителя, выраженному в повороте рулевого колеса, в то время как ABS включается только при торможении. Если ESP понимает, что ускорения машины достигли критических (начинается занос), система приступает к подтормаживанию колес, сбросу или прибавлению скорости вращения колес.

Общая компоновка ESP показана на рисунке:

Рис. Электронная система стабилизации управления автомобилем:
1 – электрогидравлический блок с контроллером; 2 – датчики частоты вращения колес; 3 ­– датчик угла поворота рулевого колеса; 4 – датчик линейных и угловых ускорений; 5 – электронный блок управления двигателем

ESP выбирает тормозные усилия для каждого колеса отдельно таким образом, чтобы результирующая тормозных сил противодействовала моменту, стремящемуся развернуть автомобиль вокруг вертикальной оси, и удерживала его на оптимальной траектории.

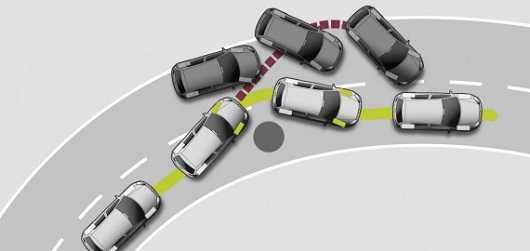

Если автомобиль плохо входит в поворот и скользит передними колесами наружу (недостаточная поворачиваемость), ESP притормаживает внутреннее заднее колесо.

В случае, когда автомобиль в результате заноса задней части пытается повернуть круче, чем необходимо (избыточная поворачиваемость), ESP исправляет ошибку притормаживанием наружного переднего колеса.

Чтобы предотвратить занос заднеприводного автомобиля, ESP уменьшает частоту вращения коленчатого вала двигателя. Благодаря этому возникает стабилизирующий момент сил, возвращающий автомобиль на безопасную траекторию движения.

При угрозе опрокидывания автомобиль стабилизируется за счет уменьшения поперечного ускорения, которое достигается достаточно сильным притормаживанием передних колес и одновременным снижением крутящего момента двигателя. Активный усилитель тормозов быстро нагнетает давление на входном трубопроводе насоса обратной подачи, благодаря этому давление в тормозном приводе моментально возрастает.

Функция стабилизации автопоезда используется на автомобилях с тягово-сцепным устройством. Слабое рыскание прицепа при определенных условиях может усилиться до опасных значений. Это происходит, как правило, в скоростном диапазоне от 75 до 120 км/ч. Если прицеп начал рыскать при некоторой критической скорости, то амплитуда рыскания постоянно увеличивается (явление резонанса). Рыскание передается буксиру, который тоже начинает совершать колебательные движения влево и вправо вокруг вертикальной оси. Такие колебательные движения регистрируются датчиком угла рысканья и анализируются блоком управления. При необходимости сначала оказывается регулирующее воздействие то на одно, то на другое переднее колесо. Если этого недостаточно, блок управления посылает сигнал блоку управления двигателя на уменьшение частоты вращения коленчатого вала, чтобы сбросить скорость, при этом одновременно притормаживаются все четыре колеса.

Наличие прицепа, подключенного к электросети автомобиля, распознается блоком управления автоматически. Функция стабилизации автопоезда отключается, потому что поведение автомобиля в условиях бездорожья может быть ошибочно принято за рыскание прицепа.

Современные системы ESP могут притормаживать одновременно до трех колес, причем каждое с разным усилием.

Кроме притормаживания колес ESP может автоматически вмешиваться в рулевое управление, выбирая наиболее оптимальный в данной ситуации угол поворота рулевого колеса, а также изменять характеристики амортизаторов подвески и трансмиссии. Если система ESP выявит склонность водителя к гоночному стилю, порог чувствительности системы снижается, чтобы приспособиться к данному стилю вождения. Система ESP может принудительно отключаться по желанию водителя, но после выключения зажигания ESP вновь активируется.

Электронная блокировка дифференциала EDS применяется для устранения пробуксовки колес при сохранении приемлимых ходовых качеств автомобиля, без вмешательства водителя. Устройство управления блокировкой дифференциала контролирует при помощи датчиков АБС частоту вращения колес.

Если дорожное покрытие под одной стороной автомобиля скользкое, вследствие чего при скорости до 80 км/ч возникает различие в частоте вращения ведущих колес примерно в 100 об/мин, тогда путем притормаживания пробуксовывающего колеса частота вращения колес выравнивается, а на другое колесо посредством действия дифференциала передается повышенное тяговое усилие.

Для того чтобы тормозной механизм приторможенного колеса слишком сильно не нагревался, блокировка дифференциа­ла при больших нагрузках ав­томатически отключается. Как только тормозной механизм охладится, противобуксовочная система колеса автоматически включается вновь.

При необходимости ESP вмешивается в работу системы управления двигателем и изменяет крутящий момент в со­ответствии с ситуацией.

ustroistvo-avtomobilya.ru

Изучаем систему стабилизации: порог нестабильности — журнал За рулем

При всем разнообразии аббревиатур (ESP, DSC, TCS, ASR) системы активной безопасности имеют общего предка в лице АБС.

1

Появление антиблокировочной системы (AБС) дало возможность оптимизировать торможение, что существенно повысило безопасность автомобиля. Расширение влияния электроники на процессы управления оказалось вопросом времени.

ПЕДАЛЬ В ПОЛ

Первой ступенью эволюции стала противобуксовочная система (ASR, TCS, TRC). Ее задача — контроль тягового усилия на ведущих колесах и поддержание курсовой устойчивости. В различных режимах движения колёса то и дело проскальзывают, то есть возникает расхождение между действительной скоростью и окружной скоростью колес. Особенно сильно это проявляется при ускорении (пробуксовка) и замедлении (блокировка). Величина проскальзывания напрямую влияет на сцепление с покрытием и передачу усилий ускорения, замедления и поворота. В условиях замедления при превышении определенного порога AБС начинает контролировать проскальзывание, а при ускорении на помощь приходит противобуксовочная система (ПБС).

Современные ПБС могут воздействовать на пробуксовку ведущих колес двумя способами: уменьшением крутящего момента двигателя и/или подтормаживанием проскальзывающего колеса. Для «удушения» двигателя есть несколько способов: уменьшение подачи топлива, изменение угла опережения зажигания, прикрытие дроссельной заслонки (при наличии электронного дросселя). ПБС только ставит задачу модулю управления двигателем — воздействие на тормозную систему осуществляется ресурсами AБС.

Конструктивно ПБС не что иное, как модернизированная AБС. Тормозные системы современных автомобилей построены по двухконтурной диагональной схеме. К антиблокировочной системе с восемью клапанами (по два на каждое колесо) добавлены два клапана управления тяговым усилием (по одному в каждом контуре). Скорость колес отслеживается датчиками AБС. При необходимости задействовать тормоза ПБС работает в тех же трех режимах, что и AБС: повышение, удержание и снижение давления. Контуры работают сходным образом.

1 no copyright

Все схемы открываются в полный размер по клику мышки.

Приведем пример действия системы при пробуксовке переднего правого колеса. С помощью насоса и клапанов давление повышается только в контуре буксующего колеса. Дополнительный клапан ПБС изолирует контур переднего правого и заднего левого колес от главного тормозного цилиндра, иначе рабочаяжидкость уходила бы в цилиндр. Далее клапаны AБС разделяют контуры. При уменьшении пробуксовки изолируется суппорт, а насос отключается. Если проскальзывание продолжает уменьшаться, давление снижается с помощью насоса и клапанов. При необходимости цикл повторяется. У полноприводного автомобиля ПБС работает таким же образом, но дополнительно может отправлять запрос в блок управления полным приводом на перераспределение крутящего момента по осям, чтобы уравнять проскальзывание всех колес.

Пробуксовка ведущих колес опасна во многих ситуациях, особенно зимой. Все видели заднеприводные автомобили, которые поднимаются в горку чуть не боком. А при обычном движении в повороте они могут сорват

www.zr.ru

Система динамической стабилизации автомобиля (ESP) - Пассивная и активная безопасность





Вы можете задать интересующие вас вопросы по теме представленной статьи, оставив свой комментарий внизу страницы.

Вам ответит заместитель генерального директора автошколы «Мустанг» по учебной работе

Преподаватель высшей школы, кандидат технических наук

Кузнецов Юрий Александрович

Система динамической стабилизации автомобиля (ESP)

Задача ESP -  контроль  поперечной динамики  автомобиля и  предотвращение  срыва  автомобиля в  занос и боковое скольжение посредством компьютерного управления  моментами силы колес (одновременно одного или нескольких).

Иногда эту систему называют «противозаносной» или «системой поддержания курсовой устойчивости».  Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян.

Эксперты называют систему ESP самым важным изобретением в сфере автомобильной безопасности после ремней безопасности. Она обеспечивает водителю лучший контроль за поведением автомобиля, следя за тем, чтобы он перемещался в том направлении, куда указывает поворот руля. По данным американского Страхового института дорожной безопасности (IIHS) и Национального управления безопасностью движения на трассах NHTSA (США),  примерно одна треть смертельных аварий могла бы быть предотвращена системой ESP, если бы ей были оснащены все автомобили.

Главный контроллер ESP — это пара микропроцессоров, каждый из которых имеет по 56 Кбайт памяти. Система позволяет, например, считывать и обрабатывать значения, выдаваемые датчиками скорости вращения колес, датчиком положения рулевого колеса и датчиком  давления в тормозной системе с 20 миллисекундным интервалом.

Но основная информация поступает с двух специальных датчиков: угловой скорости относительно вертикальной оси и поперечного ускорения (иногда это устройство называют G-сенсор). Именно они фиксируют возникновение бокового скольжения на вертикальной оси, определяют его величину и дают дальнейшие распоряжения. В каждый момент ESP знает, с какой скоростью едет автомобиль, на какой угол повёрнут руль, какие обороты у двигателя, есть ли занос и так далее.

Систему ESP  можно рассматривать как расширенный вариант рассмотренной ранее антиблокировочной системы (ABS). Многие узлы ESP объединены с системой ABS, но, вдобавок к её компонентам, ESP требует наличия таких компонентов, как датчик положения руля и акселерометр (прибор, измеряющий разность между абсолютным ускорением объекта и гравитационным ускорением, точнее ускорением свободного падения), следящий за реальным поворотом автомобиля.

 При несоответствии показаний акселерометра показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос. Например, из-за большой скорости при прохождении правого поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, т.е. по радиусу большему, чем радиус поворота. ESP в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESP снижает обороты двигателя. Если при прохождении поворота происходит занос задней части автомобиля, ESP активизирует тормоз левого переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESP самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Работает система на любых скоростях и в любых режимах движения.

Кроме того, в автомобилях, оборудованных автоматической КПП с электронным управлением, ESP способна даже корректировать работу трансмиссии, то есть переключаться на более низкую передачу или на «зимний» режим, если он предусмотрен.

 Существует мнение, что опытному водителю, способному ездить на пределе возможностей, эта система мешает. Такие ситуации действительно редко, но могут возникать — например, когда для выхода из заноса надо поддать газа, а электроника сделать этого не даёт — «душит» движок.

Кроме того, в некоторых случаях может оказаться полезным выключить систему ESP, чтобы колеса могли вращаться с пробуксовкой:

- при движении по глубокому снегу или влажному грунту;

- при раскачке автомобиля вперед-назад при застревании в снегу;

- при движении с установленными цепями противоскольжения.

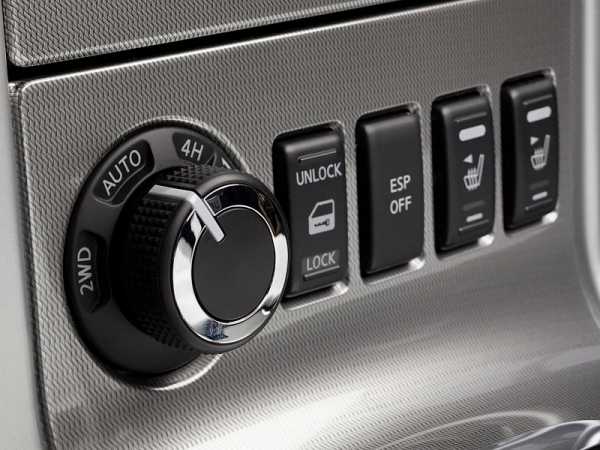

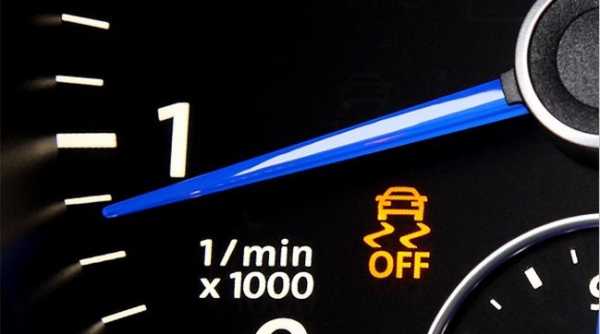

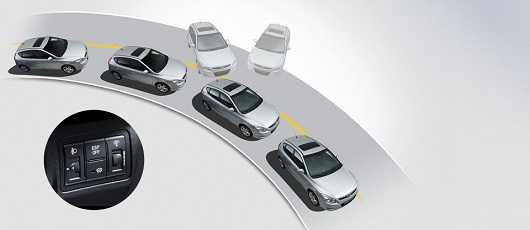

Во многих автомобилях, оборудованных ESP, предусмотрена возможность её принудительного отключения. А на некоторых моделях система допускает небольшие заносы и скольжения, давая водителю немного похулиганить, вмешиваясь, только если ситуация становится действительно критической.

Система ESP может  иметь следующие дополнительные функции:

- система предотвращения опрокидывания;

- система предотвращения столкновения;

- система стабилизации автопоезда;

- система повышения эффективности тормозов при нагреве;

- система удаления влаги с тормозных дисков;

- и др.

Система предотвращения опрокидывания ROP (Roll Over Prevention) стабилизирует движение автомобиля при угрозе опрокидывания. Предотвращение опрокидывания достигается за счет уменьшения поперечного ускорения путем подтормаживания передних колес и снижения крутящего момента двигателя. Дополнительное давление в тормозной системе создается с помощью активного усилителя тормозов.

Система предотвращения столкновения (Braking Guard) может быть реализована в автомобиле, оснащенном адаптивным круиз-контролем. Система предотвращает опасность столкновения с помощью визуальных и звуковых сигналов, а в критической ситуации - путем нагнетания давления в тормозной системе (автоматического включения насоса обратной подачи).

Система стабилизации автопоезда может быть реализована в автомобиле, оборудованным тягово-сцепным устройством. Система предотвращает рыскание прицепа при движении автомобиля, которое достигается за счет торможения колес или снижения крутящего момента.

Система повышения эффективности тормозов при нагреве FBS(Fading Brake Support, другое наименование - Over Boost) предотвращает недостаточное сцепление тормозных колодок с тормозными дисками, возникающее при нагреве, путем дополнительного увеличения давления в тормозном приводе.

Система удаления влаги с тормозных дисков активируется на скорости свыше 50км/ч и включенных стеклоочистителях. Принцип работы системы заключается в кратковременном повышении давления в контуре передних колес, за счет чего тормозные колодки прижимаются к дискам и происходит испарение влаги.

Система динамической стабилизации у разных автопроизводителей называется по разному. ESP – самое распространенное название. Кроме того, используются следующие аббревиатуры:

ASC (Active Stability Control) и ASTC (Active Skid and Traction Control MULTIMODE), используется в автомобилях: Mitsubishi

AdvanceTrac, используется в автомобилях: Lincoln, Mercury.

CST (Controllo Stabilità, используется в автомобилях: Ferrari.

DSC (Dynamic Stability Control), используется в автомобилях: BMW, Ford (только в Австралии), Jaguar, Land Rover, Mazda, MINI.

DSTC (Dynamic Stability and Traction Control, используется в  автомобилях: Volvo.

ESC (Electronic Stability Control), используется в автомобилях: Chevrolet, Hyundai, Kia.

ESP (Elektronisches Stabilitätsprogramm), используется в автомобилях: Audi, Bentley, Bugatti, Chery, Chrysler, Citroën, Dodge, Daimler, Fiat, Holden, Hyundai, Jeep, Kia, Lamborghini, Mercedes Benz,Opel, Peugeot, Proton, Renault, Saab, Scania, SEAT, Škoda, Smart, Suzuki, Vauxhall, Volkswagen.

IVD (Interactive Vehicle Dynamics, используется в автомобилях: Ford.

MSP (Maserati Stability Program, используется в автомобилях: Maserati.

PCS (Precision Control System, используется в автомобилях: Oldsmobile (производство которых прекращено в 2004 году).

PSM (Porsche Stability Management, используется в автомобилях: Porsche.

RSC (AdvanceTrac with Roll Stability Control, используется в автомобилях: Ford.

StabiliTrak, используется в автомобилях: Buick, Cadillac, Chevrolet (на Corvette называется Active Handling), GMC Truck, Hummer, Pontiac, Saab, Saturn.

VDC (Vehicle Dynamic Control), используется в автомобилях: Alfa Romeo, Fiat, Infiniti, Nissan, Subaru.

VDIM (Vehicle Dynamics Integrated Management) с VSC (англ. Vehicle Stability Control), используется в автомобилях: Toyota, Lexus.

VSA (Vehicle Stability Assist), используется в автомобилях: Acura, Honda, Hyundai.



 Безусловно, ESP высокоэффективная система, но ее возможности не безграничны. Причиной этого являются законы физики, изменить которые электроника не в силах. Поэтому если радиус поворота слишком мал или скорость в повороте превышает разумные границы, даже самая совершенная программа стабилизации движения здесь не поможет.




Категория: Пассивная и активная безопасность | Популярность: 23146 | Оценка: 2.49

Добавить комментарийКомментарии:

www.akpspb.ru

Чем отличаются автомобильные системы стабилизации ESP и ESC

Особенности автомобильных систем ESP и ESC

Каждый новый автомобиль, проданный в Европе с 2014, должен быть оснащён электронной системой стабилизации, но далеко не все автовладельцы знают, чем отличаются ESP и ESC, а также на что влияет выбранный вариант.



Смотрите также: Что такое система векторизации крутящего момента и как она работает?



ESC (или ESP) многими рассматривается как одно из величайших достижений в области автомобильной безопасности и автоспорта в частности. Принципиальное отличие системы стабилизации от таких традиционных элементов пассивной безопасности как ремни и подушки заключается в том, что они предназначены для спасения жизни, а также сохранения здоровья водителя и пассажира при аварии, а вот ESC (или ESP) используются для предотвращения ДТП.



Для справки, ESC расшифровывается как Electronic Stability Control (Электронный Контроль Устойчивости), а ESP – Electronic Stability Program (Электронная Программа Стабилизации). Фактически, цели у обеих совпадают, а исследования и проверка опытным путём наглядно доказывают их эффективность. По мнению британских специалистов, которые основывались на статистических данных, оснащение автомобиля ESP помогает снизить риски серьёзного транспортного происшествия на 25%. В то же время шведские исследователи склонны полагать, что данная система активной безопасности помогает на 35% уменьшить вероятность попадания в аварию со смертельным исходом при плохих погодных условиях.



Это мрачная перспектива, которая, тем не менее, должна подвергаться тщательному анализу, именно поэтому в Европе на законодательном уровне закрепили обязательное оснащение всех новых автомобилей ESP. Такая инициатива была реализована в 2014 году, до этого момента столь важная система входила лишь в список дополнительного оборудования, доступного достаточно дорогим моделям. При этом прообраз данной электронной системы был запатентован ещё в 1959 году, а реализовать её на массовой серийной модели удалось только к 1994 году.



Как работают ESP и ESC

При таком количестве электронных систем, устанавливаемых в автомобиле, каждая из которых имеет собственную аббревиатуру, многие автовладельцы совершенно не понимают, в чём заключается принципиальное отличие между ними. Ещё больше усложняет ситуацию то, что для обозначения близких по назначению средств активной безопасности используются разные названия, которые в большинстве случаев определяются самим производителем.



Так, ESP (Electronic Stability Program) может быть известна как ESC (Electronic Stability Control), VSC (Контроль Устойчивости Автомобиля или система курсовой устойчивости), VSA (Vehicle Stability Assist – Система Курсовой Стабилизации) или DSC (Dynamic Stability Control – Система Динамического Контроля Устойчивости). Некоторые автопроизводители используют собственные «бренды» для продвижения ESP, поэтому вы можете столкнуться, например, с DSTC (Dynamic Stability and Traction Control) от Volvo или PMS (Porsche Stability Management) от Porsche.



Итак, теперь мы определились с возможными вариантами названий, давайте посмотрим, как работает ESP.



Добавление третьего элемента безопасности к ABS и противобуксовочной системе

Для того, чтобы появилась возможность оснащения вашего автомобиля системой ESP, он должен быть оборудован ABS (антиблокировочная тормозная система) и TCS (Traction Control System – противобуксовочная система) В простейшем случае два этих элемента активной безопасности предназначены для того, чтобы улучшить управляемость и предсказуемость, а также сохранять контроль над автомобилем при торможении и ускорении соответственно, поэтому их вмешательство в процесс управления сводится лишь к контролю линейного ускорения.



ESP дополняет их и вносит третье контролируемое измерение, поскольку она отвечает за перемещение автомобиля в перпендикулярном траектории движения направлении, в котором и возникают такие явления как недостаточная или избыточная поворачиваемость – занос. В более продвинутых версиях она находится в постоянном взаимодействии и с электронным блоком управления двигателем, чтобы максимально повысить эффективность своей работы.



Согласно статистическим данным, ESP может предотвратить до 80% заносов, что является отличным показателем, особенно на фоне того, что около 40% аварий происходит именно из-за этого явления. Тем не менее, стоит вспомнить слова Скотти из фильма Стартрек: «Вы можете изменить законы физики!». Конечно, возможности систем активной безопасности не безграничны и об этом не стоит забывать. Если водитель перешагнёт тот рубеж, когда потеря контроля над автомобилем неизбежна, ни одна из существующих ныне систем не позволит предотвратить серьёзные последствия.



Дополнительная устойчивость при повороте с ESC

Поскольку ESP обеспечивает дополнительную безопасность наряду с ABS и TCS, вас вряд ли удивит тот факт, что она использует большую часть оборудования из этих систем для работы. Используя датчики для измерения скорости отдельных колес, а также информацию от датчиков бокового ускорения и датчиков поперечной скорости, блок управления ESP постоянно контролирует боковые движения автомобиля и сопоставляет их с положением рулевого колеса. Если машина не отреагирует на движение руля так, как это запрограммировано, или заданный угол поворота, а также скорость слишком велики, ESP начнёт подтормаживать колёса, пытаясь сохранить прямолинейную траекторию движения. При этом торможение осуществляется при активном взаимодействии с ABS, что исключает блокировку одного из колёс. Сама суть работы рассматриваемой системы заключается в том, чтобы начать активно содействовать процессу управления машиной ещё до того момента, как водитель поймёт, что начинает терять контроль.

Система работает постоянно, вне зависимости от режима езды, и даже при движении накатом. А механизм её влияния полностью зависит от ситуации и конструктивных особенностей автомобиля. Например, если в резком повороте фиксируется начало проскальзывания задней оси, то электроника начинает плавно снижать количество подаваемого в двигатель топлива, обеспечивая снижение его оборотов. Если же и этого оказывается недостаточно, то начинается постепенное подтормаживание передних колёс. Если же автомобиль оснащён автоматической трансмиссией, то ESP позволяет принудительно активировать зимний режим работы, обеспечивая возможность перехода на пониженную передачу.



Дополнительные преимущества ESC

Поскольку ESC способен тормозить колеса автомобиля независимо от нажатия педали, она открывает огромный потенциал для реализации и внедрения других различных технологий безопасности. К ним можно отнести и достаточно известную ныне Brake Assist, предназначенную для сокращения тормозного пути, которая распознаёт ситуацию экстренного торможения и оказывает необходимое содействие водителю. А также Hill Hold Control, суть которого заключается в помощи при трогании в гору путём подтормаживания колёс на пару секунд после отпускания педали, чтобы предотвратить откатывание назад. Всё это ещё на несколько шагов приближает тот момент, когда электроника полностью заменит водителя.



Смотрите также: Технологии которые появились на авторынке благодаря Mercedes S-классу



Коммерческие автомобили, оснащенные ESC, могут иметь дополнительные датчики, которые измеряют вес и положение груза, и соответственно адаптировать поведение автомобиля под конкретные условия. Это повышает степень участия ESC в управлении автомобилем, поскольку в этом случае появляется даже возможность контроля над сдвигом груза при резком повороте. Данная система также обеспечивает дешевый и эффективный мониторинг давления в шинах, поскольку она измеряет скорость каждого отдельного колеса и может определить, снизилось ли давление в шине, поскольку это повлияет на скорость её вращения.



Помимо этого, не стоит забывать и о том, что данная электронная система позволяет ощутимо снизить показатель среднего расхода топлива за счёт оптимизации режимов работы двигателя и предотвращения затрат энергии при проскальзывании одной из осей. Конечно, обилие электроники существенно усложняет конструкцию автомобиля, повышает его стоимость и приводит к необходимости высококвалифицированного сервисного обслуживания, однако, как показывает история, массовое внедрение какой-либо технологии автоматически приводит к постепенному снижению её цены.



В ряде случаев при неоднородном покрытии (например, крупном щебне) или при движении с малой скоростью по сыпучему песку эта система оказывается неэффективна и даже негативно влияет на параметры работы автомобиля. Поэтому большинство автомобильных инженеров сходится во мнении, что такая полезная опция всё ещё нуждается в доработке, а пока необходимо предусмотреть возможность её деактивации, особенно на спортивных моделях и внедорожниках. Например, VSC от Toyota начинает работать только при достижении скорости 15 км/час.



Смотрите также: Силовое подруливание на переднеприводных машинах, способы решить проблему



Подводя итог, можно сказать, что ESP в различных вариациях исполнения предназначена для исправления ошибок недостаточно опытного водителя, чтобы предотвратить катастрофические последствия. Однако для тех, кто предпочитает активную езду и обладает для этого достаточными навыками, электроника снижает удовольствие от вождения, поскольку не позволяет довести ситуацию до критической грани, на которой и достигается управляемый занос, дрифт, прохождение поворотов «веером» и многое другое.



Именно поэтому на ряде моделей, особенно спортивных автомобилей, предусмотрена возможность настройки параметров под индивидуальные особенности владельца и даже отключения этой функции.



Автор: Сергей Василенков

www.1gai.ru
