Ремонт и доработка ЗМЗ 406: характеристика, обслуживание, ремонт, тюнинг

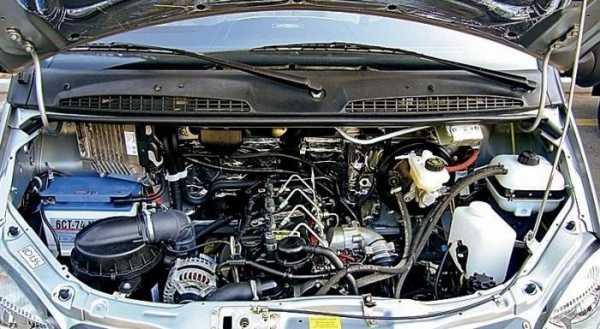

406 двигатель пришёл на смену устаревшему силовому агрегат ЗМЗ 402. Это бензиновый мотор внутреннего сгорания. Выпускался мотор Заволжский моторный завод плоть до 2008 года. Поначалу силовой агрегат выпускался с целью установки на автомобили класса Газель 3302, но позже Горьковским заводом было принято решение монтировать 406 двигатель на транспортные средства Волга.

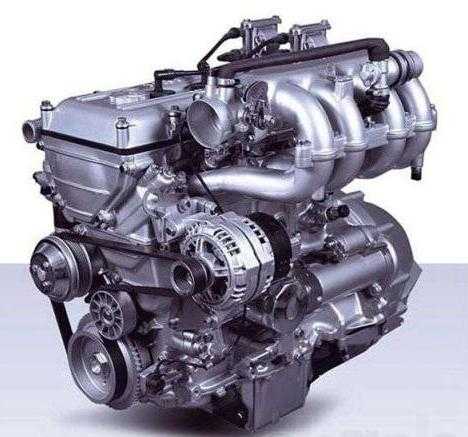

Технические характеристики и описание

Конструктивно простой и лёгкий в обслуживании 406 мотор являлся прекрасным силовым агрегатом. Увеличенная мощность и уменьшенное потребление горючего позволило силовому агрегату гармонично влиться в автомобили. Кроме транспортных средств Горьковского автозавода, монтировался движок 406 на УАЗ.

Первое поколение 406 двигателя имело карбюраторную систему впрыска, но с массовым приходом инжектора было принято решение усовершенствовать движок и адаптировать под распределительный впрыск.

Итак, рассмотрим, какие же имеет двигатель 406 технические характеристики:

НаименованиеХарактеристика
ТипРядный
ТопливоБензин
Система впрыскаКарбюратор, позже инжектор
Объем2,3 литра (2280 см. куб)
Мощность145 лошадиных сил
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра92 мм
Расход11 литров на 100 км
Система охлажденияЖидкостное, принудительное
Порядок работы цилиндров1-3-4-2
Вес мотора185 кг (у некоторых модификаций 187 кг)

Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.

Рассмотрим, технические характеристики, которые имеет двигатель ЗМЗ 40620D:

ОписаниеПараметр
ТипРядный
ТопливоБензин
Система впрыскаИнжектор
Объем2,3 литра (2280 см. куб)
Мощность145 лошадиных сил
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра92 мм
Расход11 литров на 100 км
Система охлажденияЖидкостное, принудительное
Порядок работы цилиндров1-3-4-2

Как видно, единственное различие — это количество лошадиных сил. Остальные показатели не изменяются.

Все автомобили комплектовались уже 5-ти ступенчатой механической коробкой передач. Устройство двигателя ЗМЗ 406 простое. В отличие от предшественника 402-го, на этом силовом агрегате устанавливалось два распределительных вала и 16 клапанов. Система зажигания, также была адаптирована. Ресурс мотора возрос до 250 000 км пробега, вместо 150 000 км.

Кроме стандартного мотора, также существует ряд модификаций. Модифицированный двигатель 406 и характеристики:

  1. ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
  2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
  3. ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Обслуживание

Схема обслуживания ЗМЗ 406 достаточно простая. Мотор, неприхотливый к расходным материалам. В силовой агрегат помещается 6 литров моторной масла, но для смены потребуется всего лишь 5-5,5 литра. Масляный фильтр подходит, как на Газель, так и на Волгу. Рекомендуемый интервал ТО составляет 15 000 км пробега. Но, для того, чтобы увеличить ресурс, рекомендуется проводить обслуживание на 12 000 км, если транспортное средство эксплуатируется на бензине, и спустя 10 тыс. км — для газа.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
  3. 25000 км — ТО-2: замена масла, масляного фильтра.
  4. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
  5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км. А вот если манера вождения «Аля» гонщик, то ресурс силового агрегата значительно снижается.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

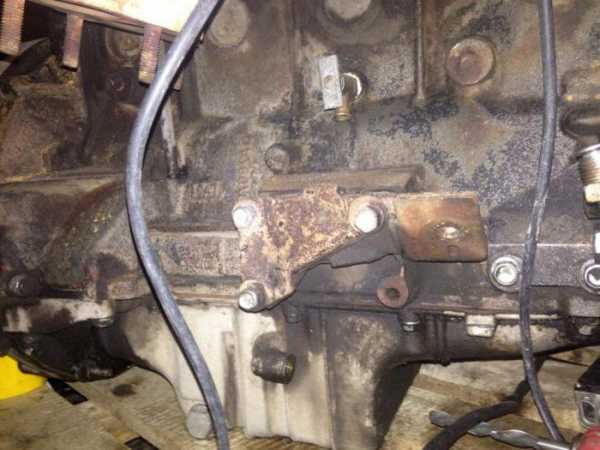

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

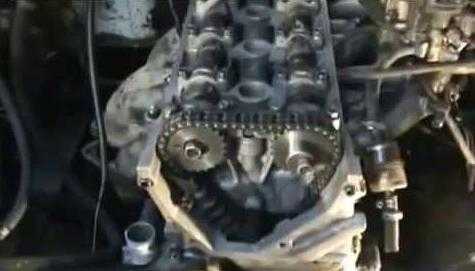

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

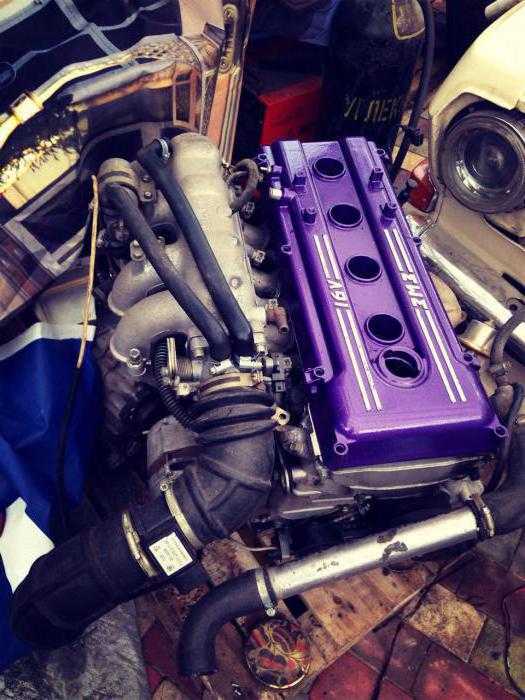

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

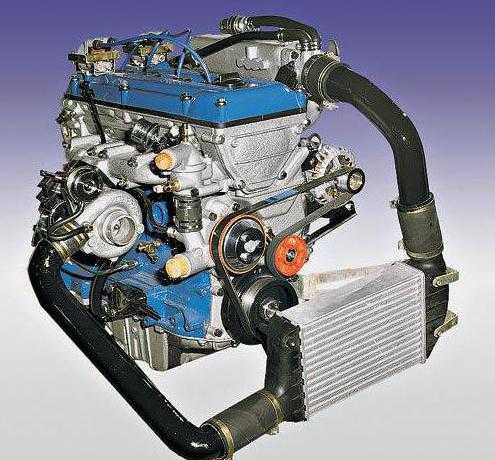

ЗМЗ 406 турбо или установка компрессора

Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.

При этом всем рекомендуется установить сток охлаждение мотора. Это поможет привести в норму рабочую температуру турбомотора. Отлично подойдёт комплект Брембо Е317, который рассчитан для установки на отечественные автомобили Волга.

Вывод

Ремонт и тюнинг двигателя ЗМЗ 406 можно проводить своими руками. Единственным нюансом становится расточка и хонинговка, для которых необходимо специальное оборудование. Сам мотор имеет высокие технические характеристики и необходимую мощность, поэтому пригодный для установки, как на Газель, так и на легковые транспортные средства класса Волга.

avtodvigateli.com

Конструкция двигателя ЗМЗ-406

Двигатель рядный четырехцилиндровый, оборудован комплексной микропроцессорной системой управления впрыском топлива и зажиганием (КМСУД).

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости.

Цилиндры выполнены без вставных гильз.

В нижней части блока находятся пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами.

Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами. На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.

Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайб упорного подшипника.

К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала.

Снизу к блоку крепится масляный картер.

Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого сплава.

В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных.

Впускные клапаны расположены с правой стороны головки, а выпускные — с левой.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели.

Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов.

Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем.

Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная пружина.

Поршень упирается в донышко корпуса гидротолкателя.

Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпус гидротолкателя к цилиндрической части кулачка распределительного вала, а компенсатор — к стержню клапана, выбирая при этом зазоры в приводе клапанов.

Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель.

Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело.

Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан.

Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания, в верхней – расположены опоры распределительных валов.

На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов.

Крышки растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.

Схема установки крышек распределительных валов

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые.

Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться.

Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца.

Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.

Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой.

На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия.

Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов.

От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия.

Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.

Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

avtomechanic.ru

Двигатель "ЗМЗ-406 Турбо": описание, характеристики и отзывы

Отечественный двигатель "ЗМЗ-406 Турбо" является приемником классического аналога, известного под индексом 402. Новый мотор несколько напоминает шведский «Сааб», корпус агрегата сделан из чугуна, распределительные валы имеют верхнее расположение. Силовая установка включает в себя 16 клапанов, гидравлические компенсаторы. Такая конструкция позволяет избавиться владельцу от частой регулировки клапанов. Привод ГРМ оборудован цепью, номинальный ресурс работы которой составляет не менее 100 тысяч километров. Несмотря на простоту конструкции, рассматриваемая установка гораздо «продвинутей», чем ее предшественник. Изучим особенности приспособления и отзывы пользователей о нем.

«ЗМЗ-406 Турбо»: характеристики

Ниже представлены параметры рассматриваемого мотора:

  • Годы выпуска – 1997-2008.
  • Питающая часть – инжектор/карбюратор.
  • Расположение цилиндров – рядного типа.
  • Число цилиндров и клапанов на каждом элементе – 4/4.
  • Перемещение поршня – 86 мм.
  • Компрессия – 9,3.
  • Объем «движка» – 2286 куб. см.
  • Показатель мощности – 145 конских сил при 5200 оборотах в минуту.
  • Экологический стандарт – «Евро-3».
  • Масса – 187 кг.
  • Расход горючего в смешанном режиме – 13,5 литров на 100 км.
  • Номинальный рабочий ресурс агрегата – 150 тысяч километров.
  • Установка – «Волга» 3102/31029/3110, (Газель, Соболь).

Модификации

В эксплуатацию поступили несколько моделей двигателя «ЗМЗ-406 Турбо»:

  1. Карбюраторная модификация 406. 1. 10. Используется на «Газелях», потребляет бензин АИ-76.
  2. Версия 406. 2. 10. Инжекторный мотор, устанавливается на «Газелях» и «Волгах».
  3. Модель 406. 3. 10. Применяется на «Газелях» (АИ-92).

Основные неисправности

Двигатель «ЗМЗ-406 Турбо» чаще всего подвержен следующим неисправностям:

  • Гидравлические натяжные механизмы цепи ГРМ поддаются заклиниванию. В связи с этим возникает посторонний шум, отсутствие колебаний, дальнейшая деформация башмака, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя заключается в том, что на нем не гнутся клапана.
  • Перегрев силовой установки. Подобная проблема – также не редкость. Как правило, такая поломка происходит вследствие забитого радиатора либо выхода из строя термостата. Изначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных пробок в системе.
  • Увеличенный расход масла. Чаще всего, мотор «ЗМЗ-406 Турбо КИТ» испытывает данную проблему по причине износа сальников и маслосъемников на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапанов образуется щель, через которую и происходит утечка масла. Для устранения проблемы достаточно снять крышку и обработать поверхность герметиком.

Прочие неполадки

Среди других, часто возникающих неисправностей двигателя «ЗМЗ-406 Турбо» можно отметить следующее:

  • Часто наблюдаются провалы тяги по причине выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается моментально.
  • Стук в силовом агрегате. Эта неполадка возникает по причине износа гидравлических компенсаторов. Как заявляет производитель, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Износ поршневых пальцев, поршней и шатунных вкладышей, что также приводит к возникновению посторонних звуков в моторе.
  • Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Наблюдается замирание силового агрегата. Чаще всего, «ЗМЗ-406 Турбо» глохнет в связи с нарушением работы проводов, датчика коленчатого вала или РХХ.

Кроме того, неоднократно наблюдаются сбои в работе сцепления «ЗМЗ-406 Турбо» и бензонасоса. В общем, причины неполадок характерны для всех отечественных моторов, включая низкое качество сборки. Тем неменее 406-я модель намного эффективнее и практичнее предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» разрабатывались моторы 405-й и 409-й серии, объемом 2,7 литра.

Форсирование

Одним из вариантов увеличения мощности агрегата является атмосферный способ с установкой дополнительных валов. На впуске монтируют забор холодного воздуха, ресивер с увеличенным диаметром. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующей стадии усовершенствования мотора «ЗМЗ-406 Турбо» проводят установку облегченных Т-образных клапанов, пружин серии типа 21083 и новых валов, например, от ОКБ 38/38.

Использовать стандартную тракторную поршневую группу не имеет смысла. Приобретают новые поршни кованого типа, облегченный коленчатый вал. Производят балансировку узла. Настраивается прямоточный выхлоп на трубе диаметром 63 мм. В итоге мощность получится около 200 конских сил, а характеристики силовой установки станут иметь выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ усовершенствования рассматриваемого двигателя заключается в монтаже наддува. Для того чтобы приспособление нормально переносило высокое давление, следует установить усиленный поршневой блок. Остальная конструкция идентична преобразованиям, проводимым при атмосферной модернизации.

Монтируется турбина типа Garrett 28 с соответствующим коллектором, пайпинги, интеркулер, форсунки 630 сс, выхлопная система на 76 мм, ДАД+ДТВ. Выходная мощность в результате получится не менее 300 «лошадок». При желании можно поменять форсунки на конфигурацию 800 сс, что позволит еще увеличить мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется монтаж нового компрессора, например Eaton M90. Затем нужна его точная настройка. Как показывает практика, такая модернизация позволяет получить мотор без провалов, тяга которого ощущается уже с низов.

Конфигурация системы впуска

Эта операция с применением нового набора ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из самых важных моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, которые настраиваются на конкретный диапазон оборотов. В штатном исполнении узел имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокую оборотистость. С другой стороны, впускные отверстия на фильтре имеют довольно малое сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевой вариант, который сложен в обслуживании и не отличается высокой эффективностью.

Для улучшения производительности и наполнения цилиндров на высоких оборотах, специалисты рекомендуют убрать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в монтаже системы «холодного впуска». В месте установки воздушного фильтрующего элемента оборудуется закрытый объем таким образом, чтобы воздушный поток попадал исключительно снаружи. Поможет в этом дополнительная перегородка.

Как вариант, можно ничего под капотом не отгораживать, а вывести заборник воздуха под бампер. Однако, в этом случае, возникает опасность получения гидравлического удара, при этом отмечается небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживания всех острых остатков в отсеке сгорания и на донной части поршня. Для рассматриваемых моторов рекомендуется монтаж прокладки ГБЦ от агрегата 405.22 (Евро-3). Она сделана из цельного металла, является более надежной и тонкой. В результате это позволяет увеличить компрессию и экономичность двигателя.

На следующей стадии выполняется установка распределительных валов с увеличенным перемещением клапана. Для регулярной эксплуатации силовой установки в условиях города, специалисты советуют использовать пару валов типа 30/34.

Другие способы модернизации

Усовершенствовать мотор можно также путем установки набора ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, производят монтаж коленчатого вала с увеличенным ходом кривошипного узла. Это даст возможность повысить рабочий объем до 2,5 литра. Дополнительно с новым коленвалом используют поршни со смещенным на 4 миллиметра пальцем. Он не должен выходить из плоскости блока и ударяться о ГБЦ.

Хорошим вариантом для силовых агрегатов рассматриваемой модели считается использование поршней с тонкими кольцами. Они позволят уменьшить динамические потери, что особо актуально для оборотистых движков. Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не будет иметь особого эффекта на моторах с числом оборотов до 7 тысяч вращений в минуту. Снижение массы маховика на подобных образцах ведет к прерывистой работе, быстрому набору оборотов и такому же интенсивному их сбрасыванию. Это не очень удобно, особенно при перемещении в городе.

Отзывы

Как свидетельствуют отклики пользователей, мотор «ЗМЗ-406» – намного лучше своего предшественника в плане мощности и эксплуатации. Однако и он не лишен недостатков. В связи с этим многие владельцы проводят тюнинг агрегата. Как это сделать, было рассмотрено выше. Главное, не переусердствовать с доработками, поскольку излишние внедрения повышают характеристики установки, но и ведут к быстрому износу. Здесь нужно грамотно сопоставить получаемый эффект и предположительный рабочий ресурс. Стоит отметить, что после модификации любого мотора, требуется последующая настройка его системы управления. Помочь в регулировке конкретного мотора поможет программа Molt, которая оптимизирует работу каждого движка, в зависимости от его особенностей.

fb.ru

Устройство двигателя ЗМЗ-406 | Автолюбители

Двигатель рядный четырехцилиндровый, оборудован комплексной микропроцессорной
системой управления впрыском топлива и зажиганием (КМСУД).

Вид двигателя мод. 4062 с левой стороны:





1 – сливная пробка;
2 – масляный картер;
3 – выпускной коллектор;
4 – кронштейн опоры двигателя;
5 – кран слива охлаждающей жидости;
6 – водяной насос;
7 – датчик лампы перегрева охлаждающей
жидкости;
8 – датчик указателя температуры охлаждающей
жидкости;
9 – датчик темпера;
10 – термостат;
11 – датчик лампы аварийного
давления масла;
12 – датчик указателя давления
масла;
13 – шланг вентиляции картера;
14 – указатель (щуп) уровня масла;
15 – катушка зажигания;
16 – датчик фазы;
17 – теплоизоляционный экран
Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для
охлаждающей жидкости. Цилиндры выполнены без вставных гильз. В нижней части блока
находятся пять опор коренных подшипников коленчатого вала. Крышки коренных
подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами. Крышки
подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами.
На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.
Крышка третьего подшипника совместно с блоком обработана по торцам для установки
полушайб упорного подшипника. К торцам блока болтами привернуты крышка цепи и
сальникодержатель с манжетами коленвала. Снизу к блоку крепится масляный картер.
Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого
сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр
установлены по четыре клапана, два впускных и два выпускных. Впускные клапаны
расположены с правой стороны головки, а выпускные — с левой. Привод клапанов
осуществляется двумя распределительными валами через гидравлические толкатели.
Применение гидротолкателей исключает необходимость регулировки зазоров в приводе
клапанов, так как они автоматически компенсируют зазор между кулачками
распределительных валов и стержнями клапанов. Снаружи на корпусе гидротолкателя
имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной
магистрали.

Вид двигателя мод. 4062 с правой стороны:



1 – диск синхронизации;
2 – датчик частоты вращения и синхронизации;
3 – масляный фильтр;
4 – стартер;
5 – датчик детонации;
6 – трубка слива охлаждающей жидкости;
7 – датчик температуры воздуха;
8 – впускная труба;
9 – ресивер;
10 – катушка зажигания;
11 – регулятор холостого хода;
12 – дроссель;
13 – гидронатяжитель цепи;
14 – генератор
Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая
втулка. Во втулке установлен компенсатор с поршнем. Компенсатор удерживается во
втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная
пружина. Поршень упирается в донышко корпуса гидротолкателя. Одновременно
пружина поджимает корпус обратного шарикового клапана. Когда кулачок
распределительного вала не нажимает на гидротолкатель, пружина прижимает через
поршень корпус гидротолкателя к цилиндрической части кулачка распределительного
вала, а компенсатор — к стержню клапана, выбирая при этом зазоры в приводе
клапанов. Шариковый клапан в этом положении открыт, и масло поступает в
гидротолкатель. Как только кулачок распределительного вала повернется и нажмет на
корпус толкателя, корпус опустится вниз и шариковый клапан закроется. Масло,
находящееся между поршнем и компенсатором, начинает работать как твердое тело.
Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан.
Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под
действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл
повторяется снова.

Поперечный разрез двигателя мод. 4062



1 – масляный картер;
2 – приемник масляного насоса;
3 – масляный насос;
4 – привод масляного насоса;
5 – шестерня промежуточного вала;
6 – блок цилиндров;
7 – впускная труба;
8 – ресивер;
9 – распределительный вал впускных
клапанов;
10 – впускной клапан;
11 – крышка клапанов;
12 – распределительный вал выпускных
клапанов;
13 – указатель уровня масла;
14 – гидравлический толкатель клапана;
15 – наружная пружина клапана;
16 – направляющая втулка клапана;
17 – выпускной клапан;
18 – головка блока цилиндров;
19 – выпускной коллектор;
20 – поршень;
21 – поршневой палец;
22 – шатун;
23 – коленчатый вал;
24 – крышка шатуна;
25 – крышка коренного подшипника;
26 – сливная пробка;
27 – корпус толкателя;
28 – направляющая втулка;
29 – корпус компенсатора;
30 – стопорное кольцо;
31 – поршень компенсатора;
32 – шариковый клапан;
33 – пружина шарикового клапана;
34 – корпус шарикового клапана;
35 – разжимная пружина
В головке блока с большим натягом установлены седла и направляющие втулки
клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней –
расположены опоры распределительных валов. На опорах установлены алюминиевые
крышки. Передняя крышка является общей для опор впускного и выпускного
распределительных валов. В этой крышке установлены пластмассовые упорные
фланцы, которые входят в проточки на шейках распределительных валов. Крышки
растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На
всех крышках, кроме передней, выбиты порядковые номера.

Схема установки крышек распределительных валов



















Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного
валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что
при работе двигателя заставляет их вращаться. Это уменьшает износ поверхности
гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой,
отлитой из алюминиевого сплава. Поршни также отлиты из алюминиевого сплава. На
донышке поршня выполнены четыре углубления под клапаны, которые предотвращают
удары поршня по клапанам при нарушении фаз газораспределения. Для правильной
установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита
надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была
обращена к передней части двигателя.
На каждом поршне установлены два компрессионных и одно маслосъемное кольца.
Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего
кольца покрыта слоем пористого хрома, что улучшает приработку кольца. Рабочая
поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего
кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой
вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух
стальных дисков и расширителя. Поршень крепится к шатуну с помощью поршневого
пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне. От
перемещения палец удерживается двумя пружинными стопорными кольцами, которые
установлены в канавках бобышек поршней. Шатуны стальные кованые, со стержнем
двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.
Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных
болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.
Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя
переставлять с одного шатуна на другой. На шатунах и крышках шатунов выбиты номера
цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке
выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться
более чем на 10 г для разных цилиндров. В нижнюю головку шатуна устанавливают
тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.
Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные
полушайбы, установленные на средней шейке. К заднему концу коленчатого вала
прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник
первичного вала коробки передач.
На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища
поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса
поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных
цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные
вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь
противовесов. От осевого перемещения его удерживают упорные полушайбы,
установленные на средней шейке. К заднему концу коленчатого вала прикреплен
маховик. В отверстие маховика вставлены распорная втулка и подшипник первичного
вала коробки передач.

Так же смотрите интересные статьи:

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

avtolyubiteli.com

406 двигатель

406 двигатель более современная модель по сравнению с 402 двигателем. Он имеет уже 16 клапанов, также электронное зажигание, гидрокомпенсаторы и некоторые другие усовершенствования.

406 двигатель, по мнению специалистов, один из лучших в отечественном автопроме. Блок цилиндров, отлитый из чугуна, очень хорошего качества. Коленчатый вал, хорошо отбалансированный, выполненный из качественной, правильно термобработанной стали.

Конструктивные особенности 406 двигателя, а именно расположение двух распределительных валов вверху, два впускных и два выпускных клапана на цилиндр, повышенная степень сжатия (9,3) и кое-что другое позволяют поднять мощность крутящий момент, понизить потребление топлива и уменьшить вредные выбросы. Небольшим недостатком 406 двигателя являются некоторые проблемы с механизмом ГРМ. Создав в принципе неплохой двигатель, конструкторы, тем не менее, не обратили внимание на поршни. Они имеют устаревшую конструкцию. Поршень имеет толстые кольца, что влечет за собой уменьшение мощности и повышенную  вибрацию.

Технические характеристики 406 двигателя
Наименование параметра ЗМЗ-4062 ЗМЗ-4061 ЗМЗ-4063 ЗМЗ-4052 ЗМЗ-409
Рабочий объем, л 2,3 2,46 2,69
Диаметр цилиндра, мм 92 95,5
Ход поршня, мм 86 92
Степень сжатия 9,1 8,0 9,5 9,3 9,0
Система питания Впрыск Карбюраторная Впрыск
Номинальная мощность, кВт (л.с.) 110,3 (150) 73,5 (100) 80,9 (110) 118,8 (152) 105 (142,8)
Частота вращения при ном. мощности, мин-1 5200 4500 4500 5200 4400
Макс. крутящий момент, Н*м (кгс*м) 206 (21) 181,5 (18,5) 191,3 (19,5) 210,0 (21,5) 230 (23,5)
Частота вращения при ном. мощности, мин-1 5200 4500 4500 5200 4400
Частота вращения при макс. крутящем моменте, мин-1 4000 3500 3500 4300 3900
Частота вращения на холостом ходу, мин-1 (мин+-50 / макс) 800 / 6000 750 / 6000 850 / 6000 850 / 5000
Минимальный удельный расход топлива, г/кВт*ч (г/л.с.*ч) 252 (185) 273 (200) 265 (195)
Порядок работы цилиндров 1-3-4-2
Расход масла на угар, % от расхода топлива 0,3 0,4 0,3
Масса двигателя в комплекте поставки заводом, кг 187 185 187 190
Еще по теме

awtosowet.ru

Увеличение мощности двигателя ЗМЗ 406

Как бы много не было под капотом машины лошадей, их всегда бывает недостаточно. Хотя мощность инжекторного мотора ЗМЗ 406 по техническому паспорту составляет 145 л. с., этого бывает достаточно не всем автовладельцам.

Про увеличение мощности двигателя ЗМЗ 406 с инжектором мы сегодня расскажем.

Машины на которых установлен 406 двигатель, обычно отличаются большой массой, следовательно, чтобы обеспечить хорошую динамику, они нуждаются в подходящем силовом агрегате.

Какие существуют способы увеличения мощности инжектора ЗМЗ-406?

Увеличение мощности двигателя ЗМЗ 406

Максимальной расточкой цилиндров, можно только нанести вред силовому агрегату и уменьшить его ресурс.

В целом полная переборка двигателя и установка поршней имеющих меньший вес и облегченного коленвала является дорогим удовольствием. Конечно, наиболее оптимальным вариантом является установка на мотор турбины.

По сравнению с другими способами увеличения мощности, турбина наносит меньше вреда силовому агрегату.

При использовании ее на ЗМЗ-406, можно будет увеличить мощность двигателя до 200 л.с. Кроме того, сегодня встречаются разные виду турбокомпрессоры, которые отличаются простотой установки и не нуждаются в особом внимании со стороны автовладельцев.

Механический наддув ЗМЗ-406

Увеличение мощности двигателя ЗМЗ 406 механическим наддувом.

Все разновидности компрессоров могут быть условно разделены на 2 больших группы: с механическим наддувом и турбонаддувом. Оба этих типа обладают своими плюсами и минусами, также у них есть свои поклонники и противники.

Каким же типом компрессора лучше всего пользоваться для двигателя ЗМЗ-406? И вообще что собой представляет механический наддув?

Принцип работы механического наддува достаточно прост. Его конструкция напоминает масляный насос. Он состоит из двух осей, на которых располагаются шестерни с зубьями в зацеплении.

По аналогии с масляным насосом ЗМЗ-406, которым создается давление в системе смазки, компрессором создается давление воздуха. В движение компрессор приводится коленчатым валом мотора.

Механический наддув имеет несколько недостатков. Самый главный заключается в значительном уменьшении КПД из-за использования коленчатого вала для привода компрессора, что приводит к росту нагрузки на двигатель.

Из-за высокого давления после компрессора, увеличивается вероятность просачивания воздуха обратно. Чтобы этого не происходило, применяют многоступенчатую подачу воздуха несколькими насосами, установленными один за другим. Однако это приводит к усложнению и удорожанию конструкции.

Турбонаддув ЗМЗ-406

Увеличение мощности двигателя ЗМЗ 406 тупбонаддувом. Лучшие показатели для инжектора ЗМЗ-406 показывает турбонаддув.

В нем нет никакого ременного привода от коленвала, а его конструкция намного надежнее, дешевле и неприхотливее.

Принцип работы турбонаддува предельно прост: внутри выпускного коллектора имеется крыльчатка, приводимая в движение выхлопными газами, причем, количество оборотов турбины может превышать больше 200 тысяч.

Турбина и нагнетатель воздуха располагаются на одной оси вместе с крыльчаткой, внутри выпускного коллектора.

То есть инжекторному двигателю не нужно тратить силы на раскрутку компрессора, благодаря чему его КПД не уменьшается а, наоборот, растет.

Однако турбонаддув, также имеет несколько минусов, хотя, они не столь существенны.

  • Первый заключается в низкой эффективности на низких оборотах. Это можно объяснить тем, что при малых оборотах выходит меньше выхлопных газов. Компрессор начинает работать на полную мощь, при высоких оборотах силового агрегата.
  • Второй минус, который нужно отметить это так называемый эффект «турбоямы». Между нажатием на газ и началом полноценной работы компрессора проходит определенный промежуток времени, но конструкторы постоянно стремятся к уменьшению этого времени, путем снижения веса узлов турбины.

Про увеличение мощности двигателя ЗМЗ 406 с инжектором мы рассказали, удачи на дорогах!

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

В чем отличие двигателя 406 от двигателя 405

Семейства двигателей 406 и 405 – настоящая гордость компании ЗМЗ (Заволжский моторный завод) – основного поставщика мотора для моделей Горьковского автозавода. Оба двигателя имеют множество сходств и различий, которые нужно знать каждому автолюбителю, несмотря на то, что один двигатель пришел на смену другому. Причем сильные различия между двумя моторами как раз касаются технической составляющей, что особенно важно.

Двигатель 406

В серийное производство двигатель 406 вышел в 1997 году (до этого пять лет выпускались прототипы). Это был автомобильный двигатель внутреннего сгорания, работающий на бензине. Существенная деталь – инженерами ЗМЗ был впервые применен впрыск топлива. Долгое время данный мотор пользовался широкой популярностью на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110). Главным преимуществом двигателя являлась его высокая надежность и экономичность. Но наблюдались и недостатки: проблемы с системой охлаждения были довольно распространенным явлением. Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор – 405 (инжектор).

Двигатель 406к содержанию ↑

Двигатель 405

Четырехцилиндровый инжекторный двигатель 405 стал полноправной заменой вышеописанной модели. На свет он появился в 2000 году на автомобиле ГАЗ-3111. Впоследствии именно авто Горьковского автозавода стали постоянными потребителями двигателя 405. Этот мотор постоянно совершенствовался: так, например, двигатель МЗ-40522.10 был мощнее базовой модели почти на пять процентов, а объем увеличился почти на восемь. Таким образом, номинальная мощность мотора достигла 150 лошадиных сил. Двигатель 405 используется не только на легковых моделях ГАЗ, но и на микроавтобусах.

к содержанию ↑

Сравнение

Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ.

Основные отличия

  • Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель. Иными словами 405 – более современная и качественная модель.
  • Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46.
  • Оба двигателя имеют одинаковые обороты в минуту – 5200. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил.
  • Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их.
  • 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт.
к содержанию ↑

Выводы TheDifference.ru

  1. 406 двигатель – карбюратор, 405 – инжектор.
  2. 405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора.
  3. У двигателей разный рабочий объем: у 405 –  2,46 литров, у 406 – 2,28.
  4. Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145.
  5. 405 двигатель имеет меньший расход топлива и легче заводится.
  6. 406 двигатель надежнее, ломается не так часто.

thedifference.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
