Схема электрооборудования ВАЗ 2115 инжектор 8 клапанов с описанием проводки » Авто центр ру

Работа электросети во многом влияет на функциональность транспортного средства в целом. Электросеть включает в себя множество компонентов, и если основные узлы по каким-то причинам выходят из строя, это может серьезно отразиться на работе автомобиля. В частности, речь идет об отечественных авто. Какие элементы включает в себя схема электрооборудования ВАЗ 2115 инжектор 8 клапанов, какие неисправности могут возникнуть в ее работе и что нужно знать об обслуживании? Об этом вы можете узнать ниже.

[ Скрыть]

Отличия от предшественницы

Общая электросхема «Пятнашки»

Пятнадцатая модель ВАЗ — это более усовершенствованная ВАЗ 21099. Соответственно, модернизация модели привела к изменению и электрической схемы авто.

В первую очередь, изменения касаются внешнего вида — в больше степени кузова, а также салона транспортного средства:

• обновленная центральная консоль, сиденья и прочие элементы интерьера салона;
• передние крылья также усовершенствовались;
• претерпела изменений и оптика, как задние фары, так и передние;
• изменения коснулись и приборной панели — пятнадцатые ВАЗы стали оснащаться более современной приборкой, появился индикатор Check, индикаторы и датчики стали располагаться в другой последовательности;
• задняя панель также была изменена;
• изменилась форма капота и двери багажного отсека.

Естественно, модернизация не могла обойти стороной и силовой агрегат. Если сравнивать с 21099, то пятнадцатые модели комплектуются более мощным мотором. Также следует отметить, что силовой агрегат стал управляться блоком управления, который определяет основные параметры работы двигателя, основываясь на показаниях различных датчиков.

Помимо этого, инженерами автоконцерна были внесены коррективы и в габаритные размеры авто. Однако в целом, модель ВАЗ 2115 осталась такой же — она оснащается передним приводом, пятью дверьми. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают 21099 и 2115.

Фотогалерея «Основные отличия между моделями 21099 и 2115»

1. Отличия передней части моделей 21099 и 2115

2. Габаритные размеры модели ВАЗ 2115

3. Габаритные размеры модели ВАЗ 2115

Модификации ВАЗ 2115

На выбор потребителя предлагается несколько вариаций автомобиля. Модели комплектуются разными двигателями, отчего зависит их стоимость на рынке.

Схема ВАЗ 2115 также может иметь изменения в расположении и наличии того или иного электрооборудования, в зависимости от модификации мотора:

1. Карбюраторный ДВС объемом 1.5 л. Такие модели маркируются цифрами 2115-01.
2. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Такие модели оборудуются системами электронного управления, они маркируются как 2115-20.

Схема предохранительного блока с обозначением элементов

Электрооборудование автомобиля

Теперь предлагаем ознакомиться с описанием электрооборудования машины. Схема электропроводки ВАЗ, вне зависимости от того, каким двигателем авто комплектуется, является однопроводной. Это значит, что минусовой вывод от потребителей энергии и источников всегда подключается к кузову авто.

Поскольку различия между карбюраторными силовыми агрегатами, а также инжекторами все же имеются, есть отличия и в схеме электропроводки ВАЗ 2115:

1. На инжекторных модификациях все колодки и жгуты имеют чуть больший размер. Все потому, что система оборудуется дополнительными контроллерами, регуляторами и другим оборудованием, требующим подключения к блоку управления.
2. Схема проводки, в частности, отдельных электроцепей, также отличается.
3. Помимо этого, конструкторы ВАЗ внесли изменения и в схему прокладки проводки.

Защита электросетей машины

Вся проводка ВАЗ 2115 для нормальной работы должна быть защищена от скачков напряжения, для этого в системе используются предохранительные элементы. Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. Соответственно, предохранители всегда должны быть рабочими.

Эти элементы не могут защитить только несколько узлов:

• систему зажигания;
• аккумулятор транспортного средства;
• схему питания генераторного, а также стартерного узлов (автор видео — канал Домашний автомастер. Ремонт автомобилей).

Все предохранительные элементы устанавливаются в специальном монтажном блоке, который расположен в подкапотном пространстве. Стартерный узел, системы очистки лобового стекла, фары — эти компоненты подключаются напрямую через реле. Реле, кстати, также монтируются в предохранительном блоке.

В соответствии со схемой блока, приборы и оборудование транспортного средства защищаются следующими компонентами:

• от F1 до F20 — предохранители, которые защищают цепи основных потребителей, их подробная расшифровка приведена на обратной крышке монтажного блока;
• К1 — используется для защиты электроцепи омывателя оптики;
• К2 — аварийная сигналка, поворотные огни;
• К3 — защищает от перенапряжения цепь системы стеклоочистки, в частности, щеток;
• К4 — защита цепи фар, а именно, источников освещения — это могут быть лампы накала, светодиодные элементы, ксенон;
• К5 — такое реле устанавливается на автомобили, оборудованные электростеклоподъемниками, как вы понимаете, оно обеспечивает их функциональность;
• К6 — клаксон, гудок рулевого колеса;
• К7 — элемент защиты механизма обогрева заднего стекла;
• К8 — реле цепи оптики, в частности, дальнего света;
• К9 — ближний свет.

Если автомобиль также оснащен противотуманными фонарями в задней оптике, то этот тип фар защищается по отдельной цепи, без блока предохранителей. Реле или предохранительный элемент монтируется в салоне автомобиля, как правило, под приборной панелью, под рулем (автор видео о демонтаже и распайке предохранительного блока — канал Домашний автомастер. Ремонт автомобилей).

Руководство по обслуживанию

Чтобы работа электрики не доставляла хлопот, автовладелец должен как минимум разбираться в электросхеме ВАЗ. При появлении неисправностей в работе того или иного оборудования с помощью схемы можно узнать, в чем заключается проблема и где искать причину. В некоторых случаях проблема в работе тех или иных устройств решается путем переподключения штекера (если речь идет о плохом контакте устройства с электрсоетью).

На практике наши соотечественники часто сталкиваются с проблемами в работе реле — контактные ножки этих компонентов могут подгорать в результате скачков напряжения в электросети. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри. При необходимости их всегда можно зачистить железной щеткой или наждачкой.

Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы. В холодное время года АКБ разряжаются быстрее всего, это происходит из-за морозов, поэтому с наступлением зимы автовладельцы часто сталкиваются с проблемой запуска мотора по утрам. Если вы сомневаетесь в работоспособности батареи, можно попробовать протестировать ее с помощью мультиметра, для этого щупы тестера следует подключить к клеммам батареи. В идеале при заведенном двигателе напряжение аккумулятора должно составлять от 13.5 до 14 вольт. Если полученное значение меньше или больше, это свидетельствует о некорректной работе АКБ.

Видео «Подробная инструкция по снятию и ремонту блока предохранителей»

В ролике ниже приведено продолжение наглядной инструкции по самостоятельному демонтажу, а также ремонту монтажного блока в домашних условиях (автор видео — канал Домашний автомастер. Ремонт автомобилей).

Схема электропроводки — ВАЗ 21099, ремонт проводки своими руками: инструкция, фото и видео

Четырехдверный седан ВАЗ 21099 с приводом на передние колеса представляет собой дальнейшую модификацию семейства «Лада Спутник». Первый автомобиль появился в продаже в конце 1990 года и сразу же завоевал признание у армии поклонников отечественного автопрома.

Заводом-изготовителем автомобиль выпускался в трех модификациях:

1. С силовым агрегатом объемом в 1,3 л и имевшим индекс ВАЗ-210993;
2. С мотором объемом в 1,5 л с рабочим индексом ВАЗ-210990.

Справочно: модели авто, оснащенные инжекторным силовым агрегатом, имели индекс ВАЗ-21099i. Прилагаемая к автомобилю инструкция содержала полные сведения об особенностях комплектации.

Содержание

• Исполнение «Стандарт»
• Исполнение «Люкс»
  • Самостоятельные переделки
  • Разное применение

Исполнение «Стандарт»

Поскольку новый автомобиль унаследовал от модели ВАЗ 2108 всю платформу, то большинство деталей и узлов также были взаимозаменяемыми с предшественником.

Что касается электрической части автомобиля, то:

1. Панель приборов устанавливалась с ВАЗ 2108, соответственно, что и проводка на ВАЗ 21099 также использовалась идентичная;
2. Визуально панель приборов отличалась посадочным местом для автомагнитолы, которая была расположена в районе пепельницы с прикуривателем;
3. Многие автовладельцы заменяли ее на «высокую панель», требовавшую и замены системы электроснабжения. В частности, проводка ВАЗ 21099 заменялась, поскольку клеммные колодки имели разную конфигурацию.

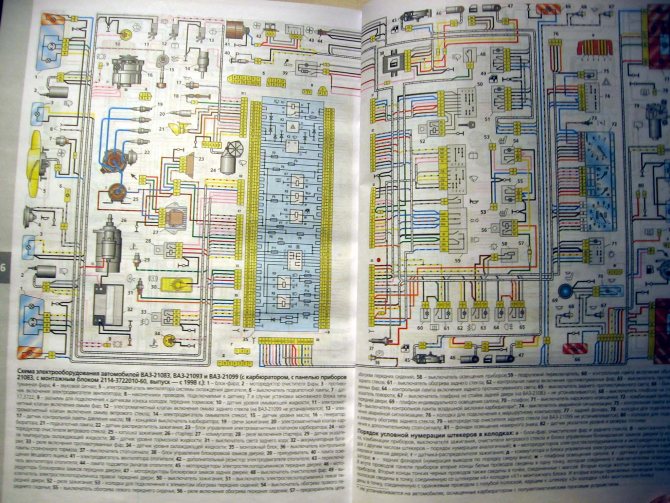

Электропроводка ВАЗ 21099 в исполнении «стандарт»

Справочно: представленный на фото выше под №24 -датчик верхней мертвой точки 1-го цилиндра на автомобили выпуска старше 1995 года не устанавливался. Соответственно, и провод на него в комплектации не шел.

Читайте также статью “Проводка на Газель-405 для самостоятельного обслуживания”.

Исполнение «Люкс»

Данная модификация имела как внешние, так и внутренние отличия.

В частности, претерпела изменения электропроводка на ВАЗ 21099, что было вызвано иным расположением панели приборов. «Высокая» панель повлияла:

1. и на блок предохранителей, который получил дополнительные разъемы;
2. и на схему подключения освещения зоны бардачка.

Панель приборов ВАЗ 21099 с распиновкой клеммной колодки

Самостоятельные переделки

Не желая мириться с неудобным использованием автомагнитолы, многие владельцы приобретали и осуществляли замену панели приборов своими руками.

При данной работе важно было:

1. Обязательно прозвонить каждый провод из комплекта, чтобы исключить вероятность пробоя или отказа;
2. Правильно подключить каждый прибор и контрольную лампу на панели;
3. Следить за правильностью переподключения разъемов в подкапотном пространстве.

А вы как думаете – зачем нужна владельцу автомобиля схема электропроводки ГАЗели?

При замене «торпеды» требовалось демонтировать блок предохранителей

Разное применение

Установка «высокой» панели имела и несколько другой смысл, нежели простое желание повысить функциональность мультимедийной системы.

Помимо вынесенной выше ниши для автомагнитолы, новая панель:

1. Имела более современный вид;
2. Оснащалась улучшенной подсветкой приборной доски;
3. Имела иные ручки управления отопительной системой.

Справочно: более высокая цена на новую панель приборов, также как и необходимость замены не являлись сдерживающим фактором для автовладельцев. Данная услуга достаточно популярна в большинстве автосервисных предприятий.

Для любителей тюнинга схема проводки ВАЗ 21099 требовалась не только для подключения автомагнитолы, но и для установки новых приборов:

1. Датчика давления масла в силовом агрегате;
2. Датчика заряда аккумуляторной батареи;
3. Сигнальной лампы тахометра;
4. Установки GPS и видео комплекта и т.п.

«Высокая» панель не всегда использовалась для установки автомагнитолы

Выводы: несмотря на замену автомобиля ВАЗ 21099 на производственном конвейере модификациями семейства «Самара-2», у большинства автовладельцев он и по сей день исправно несет службу. А схемы бортовой электрической сети позволяют оперативно находить причину отказа того или иного узла.

Схема проводки на ВАЗ 21099 с высокой панелью приборов показана на многих сайтах в сети Интернет, а также на видео.

Читайте также статью “Схема электропроводки Газель-Бизнес: отличия конструкции”.
