ЭЛЕКТРОСХЕМА ВАЗ 21214 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Ещё одна современная модификация отечественной НИВЫ — ВАЗ-21214. Цветная качественная электросхема содержит проводку с обозначением всех узлов и элементов — фар, вентиляторов, выключателей и различных датчиков. Отдельно приводится блок предохранителей и реле авто, с подробным пояснением предназначения каждой плавкой вставки. Все схемы взяты из открытых источников и предоставляются для вашего просмотра совершенно бесплатно. По клику на картинку ниже откроется схема электрооборудования ВАЗ-21214 (НИВА) в большом разрешении.

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Второй вариант схемы 21214

Электрическая схема ВАЗ-21214М 2011 года

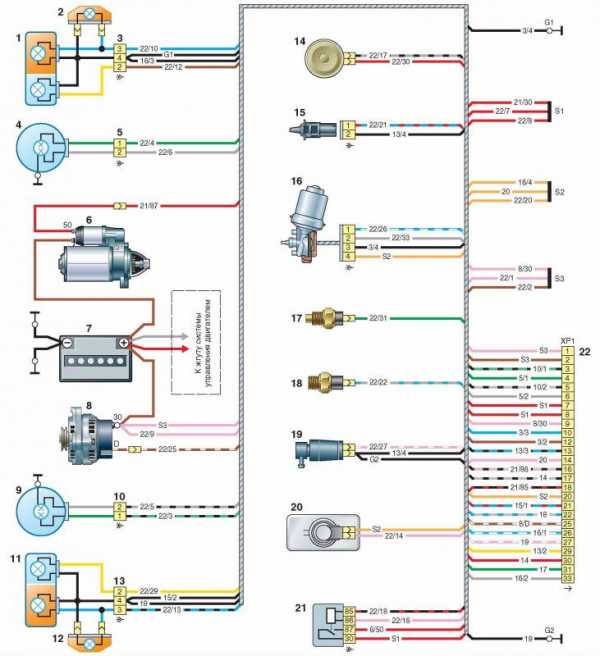

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

  • 1 – фара правая;
  • 2 – реле стартера;
  • 3 – колодка жгута переднего к колодке жгута панели приборов;
  • 4 – датчик температуры воздуха;
  • 5 – датчик температуры охлаждающей жидкости;
  • 6 – датчик контрольной лампы давления масла;
  • 7 – сигнал звуковой ваз-21214;
  • 8 – датчик уровня тормозной жидкости;
  • 9 – фара левая;
  • 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
  • правого;
  • 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
  • 12 – электродвигатель стеклоочистителя;
  • 13 – колодки жгута переднего и провода соединительного стартера;
  • 14 – стартер;
  • 15 – батарея аккумуляторная;
  • 16 – генератор;
  • 17 – колодка жгута переднего и провода соединительного генератора;
  • 18 – боковой указатель поворота правый;
  • 19 – подфарник правый;
  • 20 – электродвигатель омывателей;
  • 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
  • левого;
  • 22 – подфарник левый;
  • 23 – боковой указатель поворота левый.

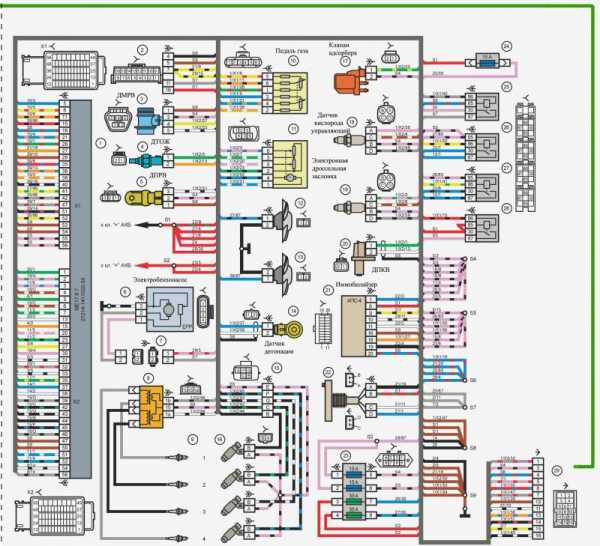

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

  • 1 – контроллер;
  • 2 – колодка диагностики;
  • 3 – датчик массового расхода воздуха;
  • 4 – датчик температуры охлаждающей жидкости;
  • 5 – датчик фаз;
  • 6 – модуль электробензонасоса;
  • 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
  • 8 – катушки зажигания;
  • 9 – свечи зажигания;
  • 10 – педаль акселератора электронная;
  • 11 – дроссельный патрубок с электроприводом;
  • 12 – электровентилятор системы охлаждения двигателя правый;
  • 13 – электровентилятор системы охлаждения двигателя левый;
  • 14 – датчик детонации;
  • 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
  • 16 – форсунки ваз-21214;
  • 17 – электромагнитный клапан продувки адсорбера;
  • 18 – датчик кислорода управляющий;
  • 19 – датчик кислорода диагностический;
  • 20 – датчик положения коленчатого вала;
  • 21 – блок управления АПС;
  • 22 – индикатор состояния АПС;
  • 23 – блок предохранителей ЭСУД;
  • 24 – предохранитель цепи питания электробензонасоса;
  • 25 – реле электробензонасоса;
  • 26 – реле электровентилятора системы охлаждения двигателя левого;
  • 27 – реле электровентилятора системы охлаждения двигателя правого;
  • 28 – реле зажигания;
  • 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
  • приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

  • 1 – реле дополнительное;
  • 2 – реле-прерыватель указателей поворота;
  • 3 – реле стеклоочистителя;
  • 4 – выключатель зажигания;
  • 5 – выключатель аварийной сигнализации;
  • 6 – реостат;
  • 7 – переключатель света фар и указателей поворота;
  • 8 – переключатель очистителя и омывателя ветрового стекла;
  • 9 – блок предохранителей основной;
  • 10 – блок предохранителей дополнительный;
  • 11 – комбинация приборов;
  • 12 – выключатель наружного освещения;
  • 13 – выключатель очистителя заднего стекла;
  • 14 – выключатель обогрева заднего стекла;
  • 15 – выключатель заднего противотуманного огня;
  • 16 – переключатель электродвигателя отопителя;
  • 17 – дополнительный резистор электродвигателя отопителя;
  • 18 – электродвигатель отопителя;
  • 19 – реле дальнего света фар;
  • 20 – реле ближнего света фар;
  • 21 – реле обогрева заднего стекла;
  • 22 – реле заднего противотуманного огня;
  • 23 – прикуриватель ваз-21214;
  • 24 – датчик включения дифференциала;
  • 25 – выключатель сигнала торможения;
  • 26 – выключатель лампы света заднего хода;
  • 27 – выключатель контрольной лампы ручного тормоза;
  • 28 – осветитель;
  • 29 – осветитель;
  • 30 – колодка жгута панели приборов к жгуту переднему;
  • 31 – колодка жгута панели приборов к радиоаппарату;
  • 32 – колодка жгута панели приборов к жгуту системы зажигания;
  • 33 – колодка жгута панели приборов к жгуту заднему;
  • 34 – контрольная лампа включения дифференциала;
  • 35 – контрольная лампа обогрева заднего стекла;
  • 36 – выключатель сигнала положения педали сцепления;
  • 37 – датчик скорости.

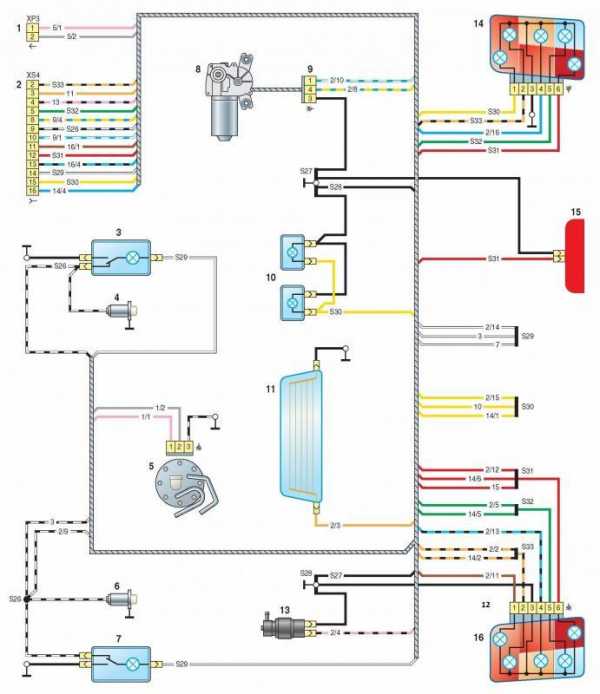

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

  • 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
  • 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
  • 3 – включатель плафона освещения салона в стойке двери водителя;
  • 4 – включатель плафона освещения салона в стойке двери пассажира;
  • 5 – плафон освещения салона левый;
  • 6 – плафон освещения салона правый;
  • 7 – электрический бензонасос с датчиком указателя уровня топлива;
  • 8 – элемент обогрева заднего стекла;
  • 9 – дополнительный сигнал торможения;
  • 10 – фонарь правый;
  • 11 – фонарь левый ваз-21214;
  • 12 – фонарь освещения номерного знака;
  • 13 – фонарь освещения номерного знака;
  • 14 – электродвигатель очистителя заднего стекла;
  • 15 – электродвигатель омывателя заднего стекла.

Блок предохранителей авто

   В последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле. На новые модели ВАЗ-21214 устанавливаются стеклоочистители и омыватели фар. Схема их подключения аналогична ВАЗ-21213.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

Электрическая
схема ВАЗ-21214 с распределенным впрыском

Электрическая
схема ВАЗ-21214 с распределенным впрыском

 Электрическая
схема ВАЗ-21214 с распределенным впрыском
 Отсканировал TSu, текст подготовил ALER

1.
Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея.
12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла.
18. Генератор.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания.
21. Свечи зажигания.
22. Контроллер.
23. Регулятор холостого хода.
24. Индикатор состояния АПС.
25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле-прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп-сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света
(**).
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации.
48. Выключатель зажигания.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала.
68. Датчик детонации.
69. Датчик кислорода.
70. Реле электровентиляторов (см. Письмо в
конце страницы).
71. Электровентиляторы (см. Письмо в конце
страницы).
72. Блок предохранителей системы впрыска;
73. К плафону освещения салона.
74. К выключателю плафона освещения в двери водителя.
75. Блок управления АПС.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.

(*) — штепсельная розетка в последнее время
не устанавливается.
(**) — в последнее время выключатель задних
противотуманных фар имеет более сложное,
чем показано на схеме, устройство. Возможно,
используется дополнительное реле.

На ВАЗ-21214 устанавливаются
стеклоочистители и стеклоомыватели фар.
Схема их подключения аналогична ВАЗ-21213.

ВНИМАНИЕ! В схеме имеется ошибка:
отсутствует входящий провод на 2-й штекер
основного блока предохранителей (36). На
самом деле он имеется, цвет — голубой с
черной полосой (ГЧ), идет к блоку
предохранителей от выключателя зажигания
(48).

Отсканировал TSu, текст подготовил ALER

18.03.03.

Письмо от Grey Wolf’а (13.07.07):

Недавно столкнулся с проблемой неработающего вентилятора охлаждения. В ходе
консультаций на автоРУ было установлено отличие электрической схемы 214
2003г. (может быть и раньше даже) от приведенной на сайте. Отличие состоит в
том, что каждый вентилятор теперь запитан через свой флажок на 30
А и через свое реле. Цвет проводов к реле синий и синий с черной полосой.

От Ведущего FAQ.

По данным конференции разделение
подключения электровентиляторов 21214 на две
цепи (два реле и два предохранителя)
произошло ко второй половине 2001-го года.
Например, такое разделение уже сделано в
машине, выпущенной 08.2001 (информацию
дал Avenir99).

ALER.





www.niva-faq.msk.ru

подробное описание и обозначения электросхем, расположение блока предохранителей и его замена

Электрическая схема ВАЗ 21214 Нива инжектор включает в себя карты соединений и систем двигателя. Неисправности, появляющиеся в работе проводки, могут быть вызваны повреждением кабелей либо контактных элементов.

Содержание

Открытьполное содержание

[ Скрыть]

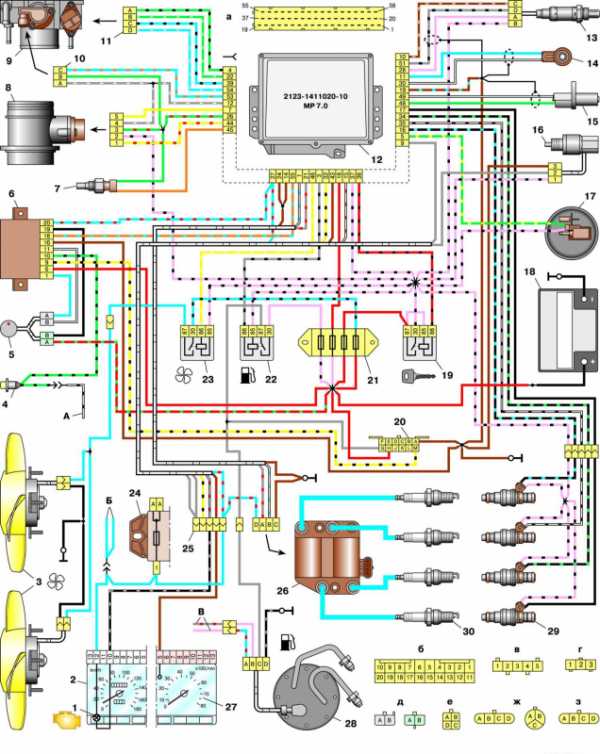

Электросхемы ВАЗ 21214 Нива с инжекторной системой

Модели автомобилей Нива с инжектором оснащаются бортовой сетью, величина напряжения которой составляет 12 вольт. В качестве основных источников питания используются аккумуляторные батареи и генераторы. Первые отдают свой заряд для запуска двигателя и питания электрооборудования при остановленном силовом агрегате. Вторые используются для восстановления заряда АКБ при работающем моторе, а также питания приборов. Подробные электросхемы с описанием имеются в сервисной документации.

Пользователь Stups87 рассказал вкратце о схемах в автомобиле Нива.

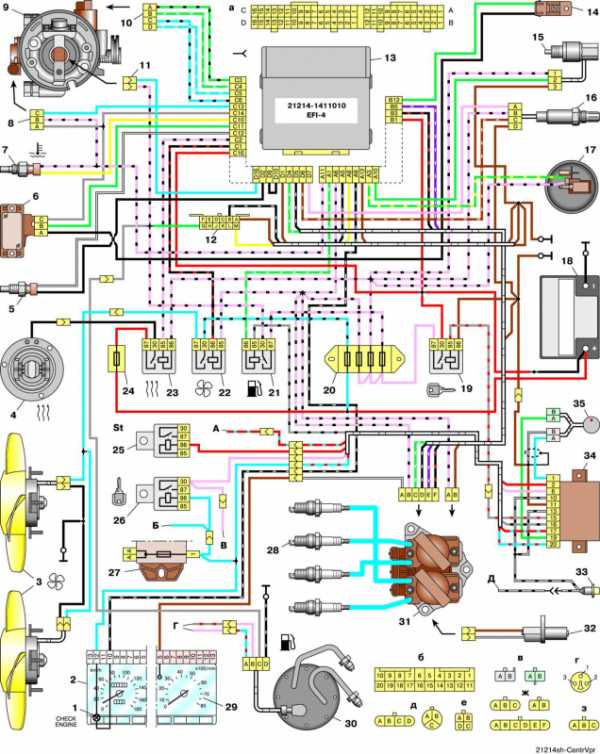

Электрическая схема Ваз 21214 с центральным впрыском топлива

Электросхема Нивы с центральным впрыском топлива

Описание основных компонентов схемы:

  1. Контрольный световой индикатор Чек Энджин.
  2. Приборная панель.
  3. Электрические вентилирующие устройства охладительной системы двигателя.
  4. Электрический подогревательный узел впускной магистрали.
  5. Контроллер определения температуры воздушного потока.
  6. Датчик фиксации абсолютного давления.
  7. Датчик определения температуры хладагента.
  8. Разъем, подключенный к контроллеру положения заслонки дроссельного узла.
  9. Устройство центрального впрыска горючего.
  10. Разъем, предназначенный для подключения к контроллеру холостых оборотов.
  11. Штекер для подсоединения к форсунке двигателя.
  12. Диагностический выход, предназначенный для подключения оборудования, использующегося для определения неисправностей.
  13. Блок управления.
  14. Контроллер детонации.
  15. Датчик определения скорости движения.
  16. Контроллер концентрации кислорода.
  17. Адсорбер.
  18. Аккумуляторная батарея.
  19. Основное реле.
  20. Модуль с предохранительными автомобильными устройствами системы управления силовым агрегатом.
  21. Реле активации электрического топливного насоса.
  22. Реле включения вентилирующего устройства. Устанавливались только на части автомобилей Нива.
  23. Реле активации электрического подогревательного механизма впускной магистрали.
  24. Предохранительный элемент нагревательного устройства.
  25. Реле активации стартерного механизма.
  26. Реле системы зажигания.
  27. Основной модуль с предохранительными устройствами.
  28. Свечи зажигания.
  29. Тахометр, предназначенный для считывания количества оборотов двигателя.
  30. Электрический топливный насос с контроллером уровня горючего.
  31. Модуль системы зажигания.
  32. Контроллер положения коленвала.
  33. Выключательное устройство плафона, установленного в стойке водительской двери.
  34. Модуль управления машинной охранной системой. Устанавливались на транспортные средства, выпущенные после 1999 года.
  35. Контрольный индикатор определения состояния противоугонной установки.
  36. Контакт А — проводник, идущий на разъем под номером 50 замка зажигания.
  37. Б — Кабель, идущий на выход 50 замка.
  38. В — проводник, подключенный к контакту 30 генераторного устройства.
  39. Г — кабеля заднего жгута с проводкой, подключенные к датчику уровня горючего.
  40. Контакт Д — кабель заднего жгута с проводкой, соединенный с выключателем 33.

Маленькими буквами на схеме обозначается нумерация разъемов на колодках:

  • а — блок управления;
  • б — модуль управления машинной охранной системой;
  • в — индикатор состояния противоугонной установкой;
  • г — контроллер определения уровня скорости;
  • д — устройство системы центрального впрыска горючего;
  • е — электрический топливный насос, а также контроллер концентрации кислорода;
  • ж — блок зажигания;
  • з — контроллер абсолютного давления.

Электрическая схема Ваз 21214 с распределенным впрыском топлива

Схема Нивы с распределенным впрыском горючего

Описание компонентов:

  1. Контрольный световой индикатор системы управления мотором машины.
  2. Приборная панель автомобиля в салоне.
  3. Электрические вентиляторы охладительной системы силового агрегата.
  4. Переключательное устройство плафона, установленного в стойке водительской двери.
  5. Световой индикатор определения состояния машинной охранной установки.
  6. Модуль управления автомобильной противоугонной установкой.
  7. Контроллер определения уровня температуры хладагента.
  8. Датчик массового расхода воздуха.
  9. Дроссельное устройство.
  10. Разъем, предназначенный для подключения к контроллеру положения заслонки дроссельного узла.
  11. Выход, необходимый для подсоединения к датчику холостых оборотов.
  12. Блок управления двигателем.
  13. Контроллер концентрации кислорода.
  14. Детонационный датчик.
  15. Контроллер определения положения коленвала.
  16. Контроллер определения скорости движения автомобиля.
  17. Адсорберное устройство.
  18. Аккумуляторная батарея.
  19. Основное реле.
  20. Диагностический выход для подключения оборудования для проверки.
  21. Модуль плавких предохранительных устройств системы управления силовым агрегатом.
  22. Реле активации электрического топливного насоса.
  23. Реле активации вентилирующего устройства.
  24. Основной модуль с предохранительными устройствами.
  25. Разъем, предназначенный для подключения к дополнительному жгуту кабелей.
  26. Модуль системы зажигания.
  27. Тахометр.
  28. Электрический топливный насос с контроллером определения уровня горючего.
  29. Форсунки силового агрегата.
  30. Свечи зажигания с подключенными высоковольтными проводами.
  31. А — выход заднего жгута с кабелями, подключенный к выключательному устройству 4.
  32. Кабеля, использующиеся для соединения с контактом 1 на предохранительном модуле 24. Один контактный элемент идет на выход 15 замка, а второй — на проводник 85 реле активации выключателя зажигания.
  33. Кабеля заднего жгута с проводами, подключенные к контроллеру уровня горючего. Маленькими буквами обозначаются номера штекеров:
  • а — блока управления;
  • б — модуля управления машинной охранной системой;
  • в — контроллера массового расхода воздуха;
  • г — датчика определения скорости движения;
  • д — индикатора состояния охранной установки;
  • е — электрического топливного насоса, а также контроллера концентрации кислорода;
  • ж — дроссельной магистрали;
  • з — блока зажигания.

Схема электрических соединений жгута проводов панели приборов

Электросхема подключения жгута комбинации приборов автомобиля

Расшифровка элементов, указанных на схеме:

  1. Разъем подключения к переднему жгуту с кабелями.
  2. Колодка для подключения к жгуту кабелей системы управления силовым агрегатом.
  3. Кнопка для активации и выключения световой сигнализации.
  4. Переключательное устройство внешнего освещения.
  5. Реле поворотных огней.
  6. Реле активации противотуманной оптики в задних фарах.
  7. Панель приборов с лампочками и указателями.
  8. Переключательное устройство очистителя, а также обмыва стекла в задней двери.
  9. Рычаг управления отопительной системой.
  10. Трехрычажное подрулевое переключательное устройство.
  11. Замок зажигания.
  12. Контроллер положения педали тормоза, а также переключатель тормозных сигналов.
  13. Контроллер положения педали сцепления.
  14. Реле системы прогрева стекла в задней двери.
  15. Реле активации фар дальнего освещения.
  16. Реле ближнего освещения.
  17. Реле системы зажигания.
  18. Переключательное устройство системы прогрева стекла, установленного в двери багажного отсека.
  19. Переключатель задних противотуманных фонарей.
  20. Реле системы стеклоочистки лобового стекла.
  21. Световые индикаторы подсветки управляющего модуля отопительной системой и вентиляцией.
  22. Переключатель света заднего хода.
  23. Контроллер активации системы блокировки дифференциала.
  24. Дополнительный модуль с предохранительными устройствами.
  25. Главный блок с предохранителями.
  26. Переключательное устройство контрольного индикатора ручного тормоза.
  27. Контроллер скорости движения машины.
  28. Вентилирующее устройство системы отопления.
  29. Дополнительный резисторный элемент отопительного устройства.
  30. Прикуриватель.
  31. Модуль с контрольными световыми индикаторами.
  32. Индикатор активации системы прогрева стекла, установленного в задней двери.
  33. Индикатор активации системы блокировки дифференциала.
  34. Регуляторное устройство осветительной системы приборной панели.
  35. Разъем для подключения к жгуту задних кабелей.
  36. Разъем для соединения с автомагнитолой.

Схема электрических соединений жгута проводов переднего

Электрическая схема подключений переднего жгута с проводкой

Описание элементов:

  1. Правое переднее осветительное устройство.
  2. Боковой поворотный указатель, установленный справа сбоку.
  3. Разъем для подключения к жгуту с кабелями правой фары и бокового поворотного указателя.
  4. Правое оптическое устройство.
  5. Разъем для подключения к жгуту с кабелями правого осветительного устройства.
  6. Стартерный механизм.
  7. Аккумулятор.
  8. Генераторный узел.
  9. Левое оптическое устройство.
  10. Разъем для подключения к жгуту кабелей в левой фаре.
  11. Передний подфарник, установленный слева.
  12. Левое боковое поворотное устройство.
  13. Разъем для подключения к жгуту кабелей правой передней фары.
  14. Рулевой гудок.
  15. Контроллер определения уровня температуры воздуха в окружающей среде.
  16. Очистительное устройство лобового стекла.
  17. Контроллер определения уровня температуры хладагента, установленный в приборной панели.
  18. Контроллер светового индикатора аварийного давления моторной жидкости.
  19. Омывательное устройство лобового стекла.
  20. Контроллер светового индикатора уровня хладагента.
  21. Реле блокировки стартерного механизма.
  22. Разъем для подключения к жгуту приборной комбинации.

Схема электрических соединений жгута проводов системы зажигания

Электросхема проводников и устройств системы зажигания Нивы

Описание компонентов:

  1. Блок управления.
  2. Диагностический разъем.
  3. Контроллер массового расхода воздуха.
  4. Контроллер определения уровня температуры хладагента.
  5. Контроллер фаз.
  6. Блок управления электрическим топливным насосом.
  7. Разъем жгута для подключения комбинации приборов к колодке заднего жгута.
  8. Катушки зажигания.
  9. Свечи зажигания.
  10. Электронная педаль газа.
  11. Дроссельная магистраль с электрическим приводным устройством.
  12. Электрический вентилятор силового агрегата, установленный слева.
  13. Такое же устройство для охлаждения двигателя, установленное справа.
  14. Детонационный контроллер.
  15. Разъемы жгута кабелей системы зажигания для подключения жгута проводов форсунок.
  16. Форсунки силового агрегата.
  17. Электромагнитный клапан продувки адсорбера.
  18. Управляющий контроллер кислорода.
  19. Диагностический датчик уровня кислорода.
  20. Контроллер положения коленвала.
  21. Модуль управления иммобилайзером АПС.
  22. Индикатор состояния АПС.
  23. Модуль с предохранительными устройствами системы управления силовым агрегатом.
  24. Предохранительное устройство электроцепи питания топливного насоса.
  25. Реле электрического бензонасоса.
  26. Реле электрического вентилирующего устройства охладительной системы, установленного слева.
  27. Реле вентилятора охлаждения, расположение которого справа от двигателя.
  28. Реле системы зажигания.
  29. Разъем жгута кабелей системы зажигания для подключения к колодке комбинации приборов.

Схема электрических соединений жгута проводов заднего

Электрическая схема ваз 21214 Нива инжектор заднего жгута с проводкой

Описание элементов электросхемы:

  1. Разъем для подключения к жгуту кабелей системы управления силовым агрегатом.
  2. Выход для подключения к жгуту кабелей комбинации приборов.
  3. Правое осветительное устройство салона.
  4. Концевой переключатель, установленный в правой двери.
  5. Топливный модуль.
  6. Концевой переключатель, установленный в левой двери.
  7. Левое осветительное устройство салона.
  8. Очистительный узел стекла, установленного в двери багажного отсека.
  9. Разъем подключения со жгутом кабелей системы очистки стекла задней двери.
  10. Световые источники освещения номерного знака.
  11. Устройство обогрева стекла двери багажного отсека.
  12. Разъем для подключения к задней левой фаре.
  13. Омывательное устройство этой двери.
  14. Задняя правая фара.
  15. Дополнительный импульс стоп-сигнала.
  16. Задняя левая фара.

Схема системы управления ДВС

Описание компонентов:

  1. Клапанный элемент продувки адсорбера.
  2. Дроссельное устройство.
  3. Контроллер уровня температуры хладагента.
  4. Правое вентилирующее устройство охладительной системы.
  5. Вентилятор охлаждения двигателя, установленный слева.
  6. Катушка зажигания.
  7. Свечи с подключенными высоковольтными кабелями.
  8. Контроллер массового расхода воздуха.
  9. Контроллер положения коленвала.
  10. Разъем для подключения к жгуту с кабелями управляющего устройства концентрации кислорода.
  11. Управляющий контроллер концентрации кислорода.
  12. Контроллер фаз.
  13. Детонационное устройство.
  14. Разъем для подключения к жгуту с кабелями форсунок двигателя.
  15. Форсунки.
  16. Педаль акселератора.
  17. Разъем для подключения к жгуту приборной комбинации.
  18. Основное реле.
  19. Реле правого вентилирующего устройства охладительной системы.
  20. Реле левого вентилятора системы охлаждения.
  21. Реле бензонасоса.
  22. Предохранительное устройство топливного насоса.
  23. Разъем для подключения к топливному модулю.
  24. Диагностический выход.
  25. Клемма для подключения жгута кабелей с массой в салоне транспортного средства.
  26. Модуль с предохранительными элементами системы управления силовым агрегатом.
  27. Разъем для подключения с проводами индикатора состояния блока АПС.
  28. Разъем для подключения с катушкой связи, выполнен в черном цвете.
  29. Модуль управления охранной системой.
  30. Разъем для подключения к жгуту с кабелями диагностического контроллера концентрации кислорода.
  31. Диагностический контроллер концентрации уровня кислорода.
  32. Электронный модуль управления силовым агрегатом Бош.
  33. А — место, где жгут с кабелями переходит из подкапотного пространства в салон.
Первая часть схемы системы управления ДВС
Вторая часть схемы системы управления ДВС

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

Номер устройства Описание
01 Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло.
02

Предназначается для защиты:

  • передних щеток стеклоочистки;
  • поворотных огней вместе с реле;
  • модуля переключателя под рулевым колесом;
  • датчиков и световых индикаторов на приборной панели;
  • световых устройств заднего хода.
03 Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контрольном щитке
04 Лампочка дальнего света, установленная в правой фаре
05 Лампа ближнего света, установленная в левой фаре
06 Световой источник ближнего освещения в правом фонаре
07

Используется для защиты нескольких цепей:

  • габаритной левой фары;
  • системы освещения номерного знака;
  • индикации габаритных огней на контрольном щитке.
08 Правая габаритная фара, а также подсветка комбинации приборов
09 Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла.
10

Предназначается для защиты:

  • рулевого гудка;
  • системы освещения в салоне авто;
  • стоп-сигналов.
11 Резервный предохранитель
12 Зарезервированное устройство
13 Устройство для активации и отключения противотуманных задних фонарей
14 Прикуривательное устройство
15 Резервный предохранитель
16 Зарезервированное устройство

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

  1. Защиты электролинии двигателя правого вентилирующего устройства.
  2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
  3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
  4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
  5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

  1. Включение системы зажигания.
  2. Основное реле, предназначенное для пуска всех систем силового агрегата.
  3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
  4. Запуск левого вентилятора.
  5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

  1. Источники освещения в задней противотуманной оптике.
  2. Система прогрева стекла, установленного в задней двери.
  3. Лампочки ближнего освещения.
  4. Световые источники в фарах дальнего освещения.

Фотогалерея «Схемы предохранительных блоков»

Электросхемы расположения устройств в модулях приведены в этом разделе.

Самостоятельная замена блока предохранителей (пошаговая инструкция)

При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.

Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.

Замена блока

Процедура выполняется так:

  1. Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8. Пластиковый модуль тянется на себя и выводится с фиксирующих шпилек.
  2. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей.
  3. Производится отключение проводников с разъемов извлеченного модуля.
  4. Выполняется подключение колодок на новый блок.
  5. Производится диагностика номиналов предохранительных устройств, а также правильность их подключения.
  6. Модуль ставится на место, закручиваются гайки, фиксирующие его.
  7. Производится подключение питания электросети автомобиля. Выполняется диагностика правильности выполненных работ. Надо активировать все электрооборудование и удостовериться в его работоспособности.

Канал «Жизнь это хобби» рассказал о самостоятельной замене предохранительного модуля в автомобиле Лада Нива.

Замена предохранителей

В основном модуле с предохранительными устройствами располагаются детали цилиндрического типа. А в блоках системы впрыска устанавливаются ножевые элементы.

Процедура замены производится следующим образом:

  1. Зажигание в автомобиле отключается.
  2. Открывается защитная пластиковая крышка устройства.
  3. Производится визуальная диагностика предохранительного элемента.
  4. Вышедшая из строя деталь демонтируется из посадочного места, вместо нее ставится запасная. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.
  5. После установки выполняется проверка работоспособности электроцепи. Если предохранитель вышел из строя сразу после замены, надо произвести диагностику линии.

Видео

Канал «Гараж 288» рассказал о том, как самостоятельно произвести ремонт электролинии в автомобиле ВАЗ Нива.

razvodka.net

Электрическая схема ВАЗ-21214 с распределенным впрыском

1. Левый передний фонарь.
 2. Фары.
 3. Датчик температуры охлаждающей жидкости.
 4. Звуковой сигнал.
 5. Датчик положения дроссельной заслонки.
 6. Датчик массового расхода воздуха.
 7. Электромагнитный клапан продувки адсорбера.
 8. Форсунки.
 9. Правый передний фонарь.
 10. Боковые указатели поворота.
 11. Аккумуляторная батарея.
 12. Электродвигатель отопителя.
 13. Дополнительный резистор электродвигателя отопителя.
 14. Выключатель контрольной лампы блокировки дифференциала.
 15. Реле очистителя ветрового стекла.
 16. Стартер.
 17. Электродвигатель очистителя ветрового стекла.
 18. Генератор.
 19. Электродвигатель смывателя ветрового стекла.
 20. Модуль зажигания.
 21. Свечи зажигания.
 22. Контроллер.
 23. Регулятор холостого хода.
 24. Индикатор состояния АПС.
 25. Датчик указателя температуры.
 26. Датчик контрольной лампы давления масла.
 27. Штепсельная розетка для переносной лампы(*).
 28. Выключатель контрольной лампы уровня тормозной жидкости.
 29. Колодка диагностики.
 30. Реле включения обогрева заднего стекла.
 31. Реле включения дальнего света фар.
 32. Реле включения ближнего света фар.
 33. Электробензонасос с датчиком уровня топлива.
 34. Реле включения стартера.
 35. Дополнительный блок предохранителей.
 36. Основной блок предохранителей.
 37. Реле-прерыватель указателей поворота и аварийной сигнализации.
 38. Выключатель света заднего хода.
 39. Выключатель стоп-сигнала.
 40. Прикуриватель.
 41. Переключатель наружного освещения.
 42. Лампы подсветки рычагов управления отопителем.
 43. Выключатель заднего противотуманного света (**).
 44. Выключатель обогрева заднего стекла.
 45. Переключатель электродвигателя отопителя.
 46. Переключатель очистителя и омывателя заднего стекла.
 47. Выключатель аварийной сигнализации.
 48. Выключатель зажигания.
 49. Выключатель освещения приборов.
 50. Переключатель очистителя ветрового стекла.
 51. Выключатель омывателя ветрового стекла.
 52. Выключатель звукового сигнала.
 53. Переключатель указателей поворота.
 54. Переключатель света фар.
 55. Реле электробензонасоса.
 56. Датчик скорости автомобиля.
 57. Выключатели плафонов, расположенные в стойках дверей.
 58. Плафоны освещения салона.
 59. Электродвигатель омывателя заднего стекла.
 60. Комбинация приборов.
 61. Выключатель контрольной лампы стояночного тормоза.
 62. Главное реле.
 63. Задние фонари.
 64. Фонари освещения номерного знака.
 65. Электродвигатель очистителя заднего стекла.
 66. Элемент обогрева заднего стекла.
 67. Датчик положения коленчатого вала.
 68. Датчик детонации.
 69. Датчик кислорода.
 70. Реле электровентиляторов (см. Письмо в конце страницы).
 71. Электровентиляторы (см. Письмо в конце страницы).
 72. Блок предохранителей системы впрыска;
 73. К плафону освещения салона.
 74. К выключателю плафона освещения в двери водителя.
 75. Блок управления АПС.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.

(*) — штепсельная розетка в последнее время не устанавливается.
 (**) — в последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.

www.vazdriver.ru

ЭЛЕКТРОСХЕМА НИВА — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Сборник нескольких вариантов электросхем, для отечественного автомобиля Нива. Представлены цветные схемы в хорошем качестве для Нива ВАЗ-21213, Нива ВАЗ-21214 и Нива ВАЗ 2121.

Электросхема Нива 21213


1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.

Электросхема автомобиля Нива 2121


1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.

Электросхема соединений жгута автомобиля Нива


    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

Электрическая
схема ВАЗ-21214 с распр. впрыском

Электрическая
схема ВАЗ-21214 с распр. впрыском

 Электрическая
схема ВАЗ-21214 с распр. впрыском
 Отсканировал Vlad219i, текст подготовил ALER

Система управления двигателем
ВАЗ-21214 с распределенным впрыском топлива (контроллер
2123-1411020-10)

1.
Лампа сигнализатора «CHECK ENGINE».
2. Комбинация приборов (фрагменты).
3. Электровентиляторы системы охлаждения
двигателя (см. Письмо в конце страницы).
4. Выключатель плафона, расположенный на
стойке двери водителя.
5. Индикатор состояния автомобильной
противоугонной системы.
6. Блок управления автомобильной
противоугонной системы.
7. Датчик температуры охлаждающей жидкости.
8. Датчик расхода воздуха.
9. Дроссельный патрубок.
10. Колодка, присоединяемая к датчику
положения дроссельной заслонки.
11. Колодка, присоединяемая к регулятору
холостого хода.
12. Контроллер.
13. Датчик кислорода.
14. Датчик детонации.
15. Датчик положения коленчатого вала.
16. Датчик скорости.
17. Адсорбер.
18. Аккумуляторная батарея.
19. Главное реле.
20. Колодка диагностики.
21. Блок плавких предохранителей системы
управления двигателем.
22. Реле включения электробензонасоса.
23. Реле включения электровентилятора (см.
Письмо в конце страницы).
24. Основной блок предохранителей
автомобиля (фрагмент).
25. Колодка, присоединяемая к
дополнительному жгуту проводов*.
26. Модуль зажигания.
27. Тахометр.
28. Электробензонасос с датчиком
указателя уровня и резерва топлива.
29. Свечи зажигания.
30. Форсунки.

F — провод заднего жгута проводов,
присоединяемый к выключателю 4.
G — провода, присоединяемый к штекеру «1»
блока предохранителей 24 (один провод идет к
штекеру «15» выключателя зажигания, а
другой к штекеру «85» реле зажигания).
Н — провода заднего заднего жгута проводов,
присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в
колодках:

А — контроллера;
Б — блока управления автомобильной
противоугонной системы;
В — датчика расхода воздуха;
Г — датчика скорости;
Д — индикатора состояния автомобильной
противоугонной системы;
Е — электробензонасоса и датчика кислорода;
Ж — дроссельного патрубка;
З — модуля зажигания;
—————
*Серые провода в колодке 25 — выход сигнала
скорости автомобиля, желто-красный провод —
выход сигнала расхода топлива (для
маршрутного компьютера).

Заводской вариант
оформления схемы.

Отсканировал Vlad219i,
схема взята с сайта http://to.ts.ru/vlad/niva.shtml.

Текст подготовил ALER,
30.03.03.

Письмо от Grey Wolf’а (13.07.07):

Недавно столкнулся с проблемой неработающего вентилятора охлаждения. В ходе
консультаций на автоРУ было установлено отличие электрической схемы 214
2003г. (может быть и раньше даже) от приведенной на сайте. Отличие состоит в
том, что каждый вентилятор теперь запитан через свой флажок на 30
А и через свое реле. Цвет проводов к реле синий и синий с черной полосой.

От Ведущего FAQ.

По данным конференции разделение
подключения электровентиляторов 21214 на две
цепи (два реле и два предохранителя)
произошло ко второй половине 2001-го года.
Например, такое разделение уже сделано в
машине, выпущенной 08.2001 (информацию
дал Avenir99).

ALER.



www.niva-faq.msk.ru

ЭЛЕКТРОСХЕМА ВАЗ 2121 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Электросхема автомобиля ВАЗ-2121 и его двух модификаций — ВАЗ-21213 и ВАЗ-21214. Схемы цветные, в отличном качестве и предоставляются для просмотра совершенно бесплатно.

Электросхема ВАЗ 2121

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары ВАЗ-2121.
 4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
 7. Реле включения ближнего света фар.
 8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар ВАЗ 2121.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
 17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-2121.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
 25. Аккумуляторная батарея.
26. Реле стеклоочистителя ВАЗ 2121.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
 34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр ВАЗ-2121.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
 65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

   Дополнение: на схеме электрооборудования не правильно обозначено подключение осветителей номерного знака — они должны быть подключены к габаритам, а на данной схеме подключены к стоп-сигналам.

Электросхема ВАЗ 21213

1. Передние фонари.
2. Фары.
3. Электродвигатель очистителя фар ВАЗ 21213.
4. Звуковой сигнал.
5. Электродвигатель омывателя фар.
6. Электродвигатель омывателя ветрового стекла.
7. Генератор ВАЗ 21213.
8. Боковой указатель поворота.
9. Акумулятор ВАЗ 21213.
 10. Электродвигатель отопителя.
11. Дополнительнцй резистор электородвигателя отопителя.
12. Реле-прерыватель очистителя ветрового стекла.
13. Стартер.
14. Электродвигатель очистителя ветрового стекла.
15. Концевой выключатель карбюратора.
 16. Электромагнитный клапан карбюратора.
17. Блок управления ЭПХХ.
18. Коммутатор ВАЗ 21213.
19. Свечи зажигания.
20. Распределитель зажигания.
 21. Датчик давления масла.
22. Датчик температуры ВАЗ 21213.
23. Розетка переноски.
24. Катушка зажигания.
25. Датчик уровня тормозной жидкости ВАЗ 21213.
26. Реле включения очистителей и омывателя фар.
27. Реле включения обогрева заднего стекла.
28. Реле дальнего света фар ВАЗ 21213.
 29. Реле ближнего света фар.
 30. Реле включения зажигания.
31. Реле включения стартера ВАЗ 21213.
32. Выключатель лампы блокировки дифференциала.
33. Переключатель наружного освещения.
34. Прикуриватель.
35. Выключатель стоп-сигнала.
36. Выключатель света заднего хода.
37. Реле-прерыватель указателя поворотов и аварийной сигнализации.
38. Основной блок предохранителей.
39. Дополнительный блок предохранителей.
40. Лампа подсветки рычажков отопителя.
41. Выключатель заднего противотуманого фонаря.
42. Выключатель обогрева заднего стекла.
43. Переключатель электродвигателя отопителя.
44. Переключатель очистителя и омывателя заднего стекла.
45. Выключатель аварийной сигнализации.
46. Выключатель зажигания.
47. Контрольная лампа воздушной заслоки карбюратора.
48. Регулятор освещения приборов.
49. Подрулевой рычажный переключатель.
50. Выключатель контрольной лампы заслонки карбюратора.
51. Электродвигатель омывателя заднего стекла.
52. Дверной выключатель плафонов.
53. Плафоны освещения салона.
54. Комбинация приборов.
55. Фонари освещения номерного знака.
56. Выключатель лампы ручника.
57. Датчик уровня бензина ВАЗ 21213.
58. Задние фонари.
59. Электродвигатель очистителя заднего стекла.
60. Обогрев заднего стекла.

Электросхема ВАЗ 21214

1. Левый передний фонарь.
2. Фары.
 3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
 5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
 12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла ВАЗ 21214.
16. Стартер.
 17. Электродвигатель очистителя ветрового стекла.
18. Генератор ВАЗ 21214.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
 25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики ВАЗ 21214.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле — прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп — сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
 47. Выключатель аварийной сигнализации.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
 60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
 67. Датчик положения коленчатого вала.
 68. Датчик детонации.
69. Датчик кислорода ВАЗ 21214.
 70. Реле электровентиляторов.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон освещения салона.
74. Выключатель плафона освещения в двери водителя.
75. Блок управления АПС ВАЗ 21214.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



electroshemi.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
