Электромотор

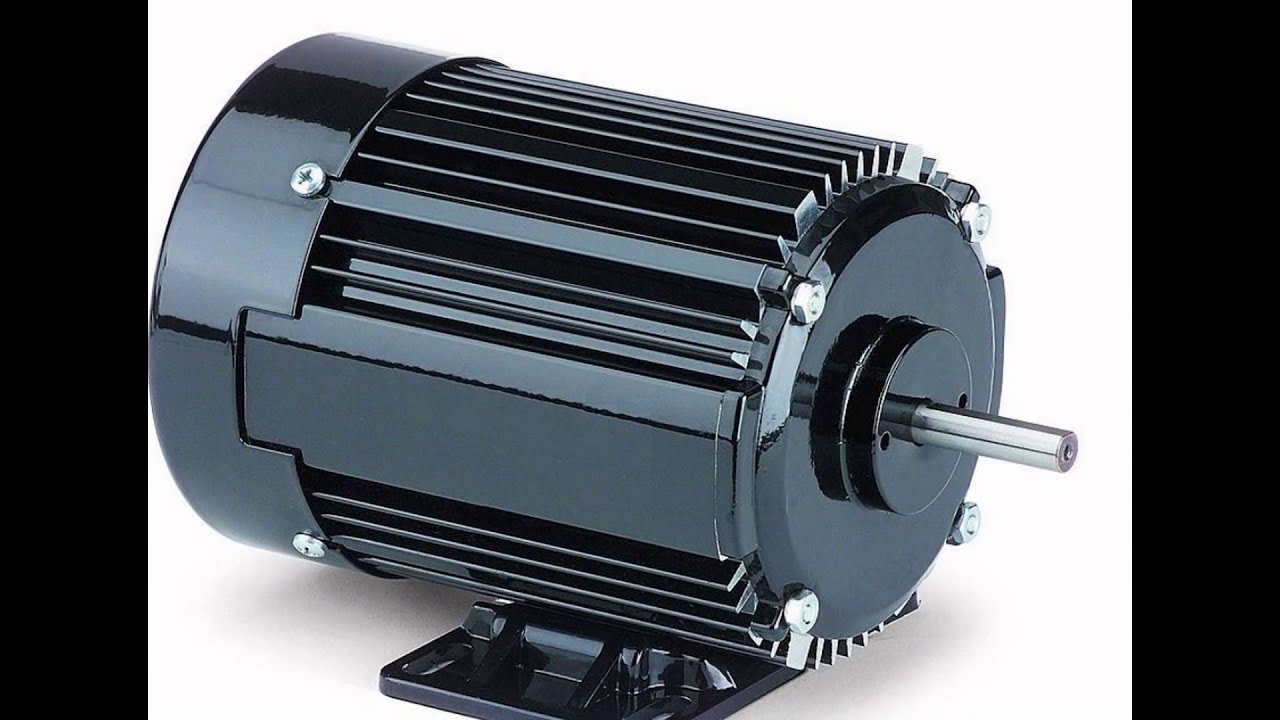

Электродвигатели разной мощности (750 Вт, 25 Вт, к CD-плееру, к игрушке, к дисководу)

Электрический двигатель — это, электрическая машина, в которой электрическая энергия преобразуется в механическую, побочным эффектом является выделение тепла.

Классификация электродвигателей

• Двигатель постоянного тока — электрический двигатель, питание которого осуществляется постоянным током;
  • Коллекторные двигатели постоянного тока. Разновидности:
    • С возбуждением постоянными магнитами;
    • С параллельным соединением обмоток возбуждения и якоря;
    • С последовательным соединением обмоток возбуждения и якоря;
    • Со смешанным соединением обмоток возбуждения и якоря;
  • Бесколлекторные двигатели постоянного тока (вентильные двигатели) с электронным переключателем тока;

Вращающееся магнитное поле

• Двигатель переменного тока — электрический двигатель, питание которого осуществляется переменным током, имеет две разновидности:

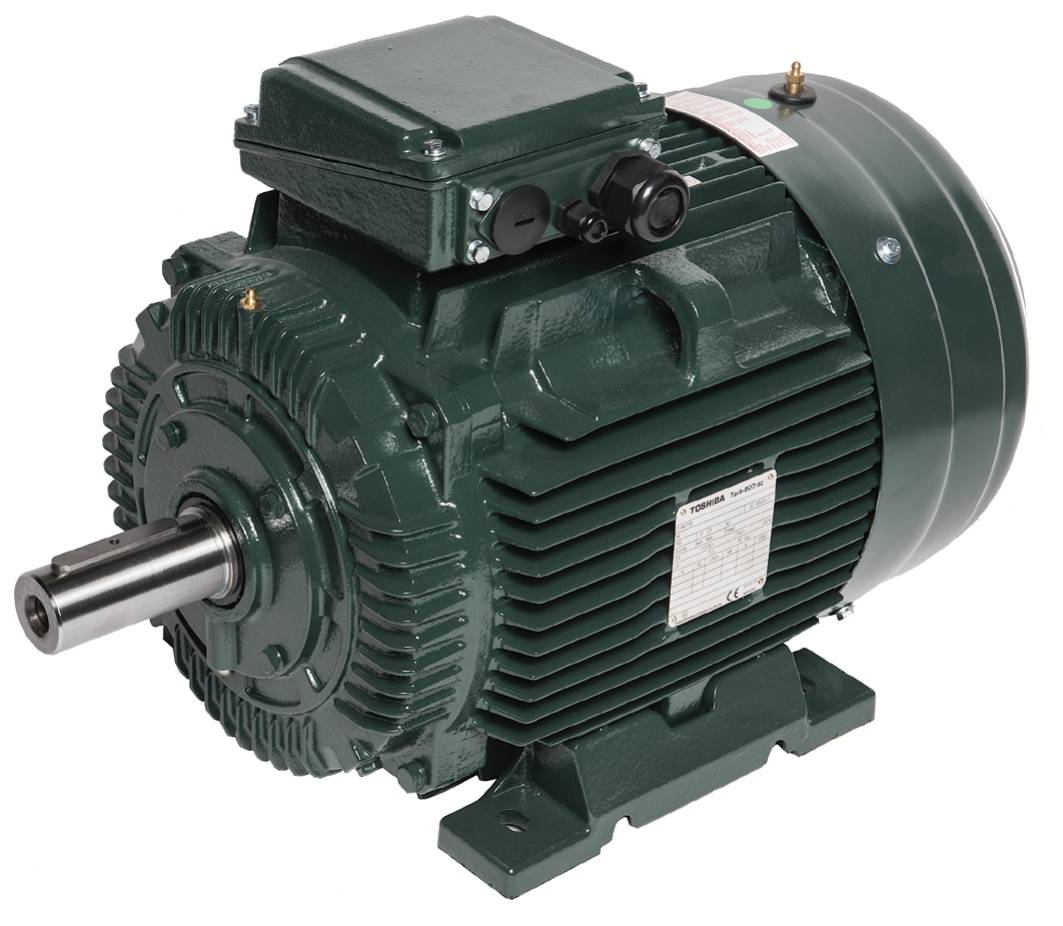

  • Синхронный электродвигатель — электродвигатель переменного тока, ротор которого вращается синхронно с магнитным полем питающего напряжения;

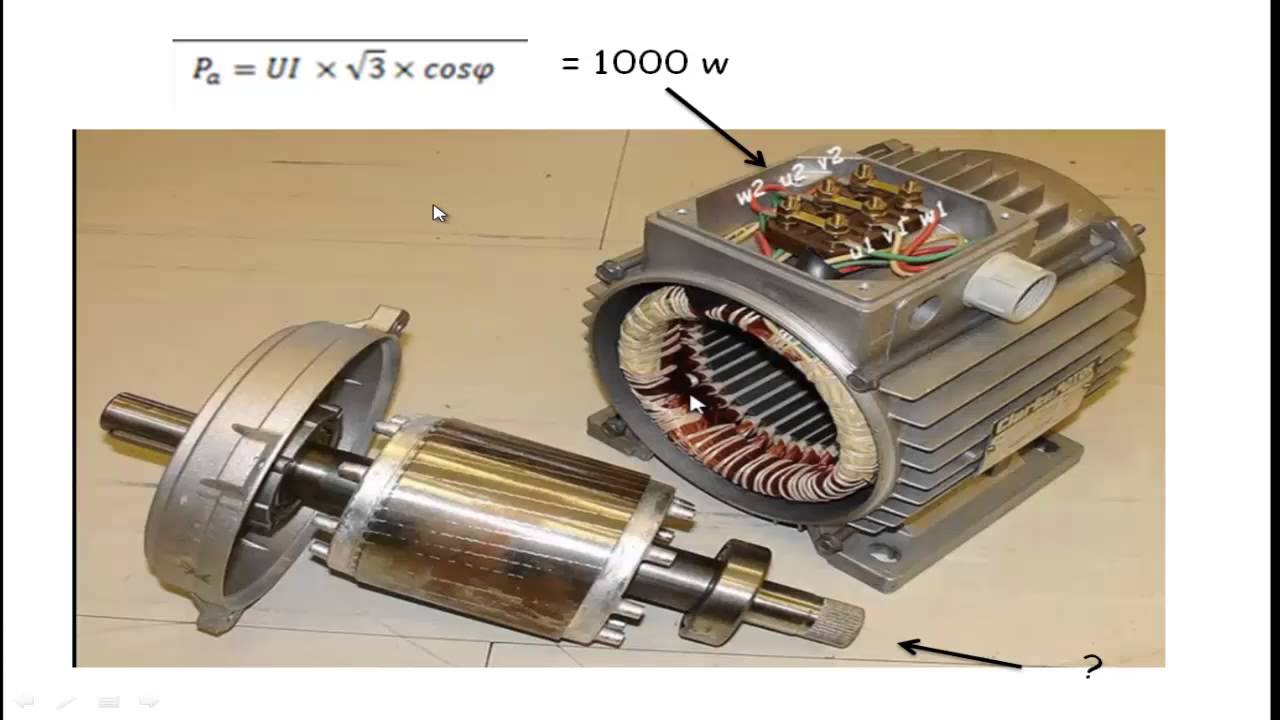

  • Асинхронный электродвигатель — электродвигатель переменного тока, в котором частота вращения ротора отличается от частоты вращающего магнитного поля, создаваемого питающим напряжением.

• Однофазные — запускаются вручную, или имеют пусковую обмотку, или имеют фазосдвигающую цепь
• Двухфазные — в том числе конденсаторные.
• Трёхфазные
• Многофазные

• Шаговые двигатели — Электродвигатели, которые имеют конечное число положений ротора. Заданное положение ротора фиксируется подачей питания на соответствующие обмотки. Переход в другое положение осуществляется путём снятия напряжения питания с одних обмоток и передачи его на другие.

• Вентильные двигатели — Электродвигатели, выполненные в виде замкнутой системы с использованием датчика положения ротора (ДПР), системы управления (преобразователя координат) и силового полупроводникового преобразователя (инвертора).

• Универсальный коллекторный двигатель (УКД) — коллекторный электродвигатель, который может работать и на постоянном токе и на переменном токе.

Из-за связи с низкой частотой сети (50 Герц) асинхронные и синхронные двигатели имеют больший вес и размеры, чем коллекторный двигатель постоянного тока и универсальный коллекторный двигатель той же мощности. При применении выпрямителя и инвертора с частотой значительно большей 50 Гц вес и размеры асинхронных и синхронных двигателей приближаются к весу и размерам коллекторного двигателя постоянного тока и универсального коллекторного двигателя той же мощности.

Синхронный двигатель с датчиком положения ротора и инвертором является электронным аналогом коллекторного двигателя постоянного тока.

История.

Принцип преобразования электрической энергии в механическую энергию электромагнитным полем был продемонстрирован британским учёным Майклом Фарадеем в 1821 и состоял из свободно висящего провода, окунающегося в пул ртути. Постоянный магнит был установлен в середине пула ртути. Когда через провод пропускался ток, провод вращался вокруг магнита, показывая, что ток вызывал циклическое магнитное поле вокруг провода. Этот двигатель часто демонстрируется в школьных классах физики, вместо токсичной ртути используют рассол. Это — самый простой вид из класса электрических двигателей. Последующим усовершенствованием является Колесо Барлова. Оно было демонстрационным устройством, непригодным в практических применениях из-за ограниченной мощности.

Ссылки

Wikimedia Foundation. 2010.

Игры ⚽ Нужен реферат?

Синонимы:

двигатель, мотор, электровибродвигатель, электродвигатель, электродвижок, электромикродвигатель

• Электромоторчик
• Электрон-вольт

Полезное

что это, принцип работы, особенности

Аналоги мировых брендов. Подробнее>>

Содержание

• Что такое моментный двигатель
• Особенности и отличия
• Виды
• Преимущества
• Области применения

Что такое моментный двигатель

Моментный двигатель представляет собой электрический двигатель с очень большим количеством пар полюсов. Благодаря большому количеству полюсов такой двигатель может создавать очень большой момент и при этом работать на относительно невысоких скоростях.

Благодаря большому крутящему моменту и невысокой скорости такие двигатели хорошо соответствуют требованиям со стороны большого числа прикладных задач, требующих от электропривода именно такого сочетания параметров. По этой причине моментный электродвигатель часто используется в системах прямого привода, без редуктора.

Большинство встречающихся моментных двигателей имеют конструкцию, схожую с синхронными двигателями с постоянными магнитами.

Конструктивно такой электродвигатель представляет собой статор, включающий в себя обмотку, намотанную на сердечник из пакета ламинированных стальных пластин. Ротор двигателя представляет собой многополюсной магнит.

Особенности и отличия моментных двигателей от других типов двигателей

Крутящий момент

Моментные электродвигатели могут создавать значительный крутящий момент даже при небольших скоростях и даже при остановленном роторе.

Высокий крутящий момент, который характерен для моментных двигателей, даёт возможность достигать высоких угловых ускорений. Это особенно важно для применений, связанных с позиционированием, где требуется высокое быстродействие при разгонах и торможениях.

Внешнее исполнение

Часто моментные двигатели изготавливаются в бескорпусном исполнении (называются бесконтактными). Это означает, что двигатель не имеет корпуса, подшипников, вала и датчиков обратной связи. Эти компоненты создаются разработчиком конечного устройства оптимальным образом для конкретного применения и условий работы или покупаются как готовые комплектующие изделия и устанавливаются в процессе сборки.

Достаточно часто моментные двигатели выпускаются в виде бескорпусного решения с полым валом. Такая конструктивная особенность позволяет гибко подходить к конструированию системы, особенно в случае многоосевых систем. Через полый вал можно пропустить электрические кабели (а также гидравлические или оптические линии – если они есть), получая возможность располагать элементы конструкции в наиболее удобном месте, а также убрать внутрь все кабельные линии связи.

Размер

Размеры моментного двигателя заметно отличаются от размеров классического редукторного серводвигателя: хотя по диаметру моментный двигатель гораздо больше редукторного серводвигателя, зато по длине он часто оказывается короче. Это нельзя однозначно назвать преимуществом или недостатком моментного двигателя – это его особенность, которая диктует другую конструкцию конечного изделия и может стать преимуществом или недостатком лишь в рамках определённого применения.

Отсутствие механической передачи сильно снижает шум, производимый системой, построенной с применением моментного двигателя, а также повышает надёжность приводного решения.

Виды моментных двигателей

Несмотря на то, что подавляющее большинство моментных двигателей, присутствующих на рынке в настоящее время, выполнено по конструкции синхронного двигателя – многополюсный постоянный магнит на роторе и трёхфазная обмотка на статоре – существуют и моментные двигатели, относящиеся и к другим типам.

Менее распространена другая разновидность моментных двигателей – бесколлекторные двигатели постоянного тока. По конструкции они схожи с синхронными двигателями, однако если синхронные моторы предполагают питание системой синусоидальных напряжений, то конструкция бесколлекторных двигателей допускает возможность питания их напряжениями прямоугольной формы.

В большинстве случаев у моментных двигателей ротор располагается внутри статора, соосно ему. Двигатели такой конструкции называют двигателями с внутренним ротором.

В случае другого варианта конструкции моментного двигателя – конструкции с внешним ротором – ротор располагается снаружи статора.

Эти два варианта конструкции несколько отличаются по параметрам. Двигатели с внешним ротором при одинаковых габаритных размерах будут иметь больший момент, чем двигатели с внутренним ротором, и больший момент инерции ротора.

Преимущества

Указанные ниже преимущества являются основными характеристиками моментных двигателей:

• Высокая точность
• Отличная плавность хода
• Высокий момент на низких скоростях
• Низкий шум
• Компактные и прочные
• Высокая надёжность и низкий износ электродвигателя
• Высокое значение показателя КПД приводной системы благодаря отсутствию редуктора
• Наличие полого вала даёт возможность гибко подходить к компоновке системы
• Высокое отношение крутящего момента к моменту инерции обеспечивает возможность достижения больших угловых ускорений
• Высокое отношение момента к потребляемой мощности обеспечивает возможность получения требуемого момента при небольших затратах энергии
• Снижение расходов на обслуживание по сравнению с редукторным приводом

Области применения

• Станки и обрабатывающие центры
• Опорно-поворотные устройства
• Радары и системы связи
• Промышленное оборудование
