Содержание

Система курсовой устойчивости — что это такое? Установка и работа системы курсовой устойчивости

В современных автомобилях имеется множество различных систем, которые предназначены для улучшения безопасности на дороге. Одна из них – это ESP, или система курсовой устойчивости. Что это такое, знает далеко не каждый водитель. Давайте разберемся, что скрывается под этими буквами и какие преимущества этот комплекс дает водителю автомобиля. Читаем!

Характеристика

Система разрабатывалась на основе АБС. С одной стороны, это комплекс, который соединен с АБС, но основная часть системы все-таки уникальна. В данном случае речь идет о сенсоре, отвечающим за угол поворота рулевого колеса.

Кроме того, работа системы курсовой устойчивости становится практически невозможной, если нет информации о реальном положении и поворотах авто. Так, когда есть разные данные и показания нескольких сенсоров, которые следят за рулем и кузовом, EPS начинает автоматически тормозить, чтобы предотвратить возможный занос. Процесс торможения может запустится как на всех колесах, так и на одном или двух.

Как действует?

Электронная система курсовой устойчивости ESP необходима для устранения аварийных ситуаций, когда человек за рулем практически теряет управление. Чаще всего датчики и электроника предугадывают, когда водитель рискует попасть в трудную ситуацию, и стабилизируют положение автомобиля за счет подтормаживания отдельных колес. Например, в момент вхождения в поворот на высокой скорости диски начнут смещаться со своей обычной траектории. В данный момент сработает ESP (система стабилизации курсовой устойчивости). Она активирует колодки и, слегка притормаживая, поможет машине вновь встать на безопасный курс. При этом человек за рулем сможет не терять контроль за машиной. Главное, что ESP (если ее не отключать намеренно) работает в любой момент времени и независимо от скоростей или оборотов коленчатого вала в критическую секунду.

Некоторые считают, то ESP – это самое эффективное, что есть на сегодняшний день. Основное ее преимущество – в компенсации недостатков навыков вождения человека и в нейтрализации заносов. Но не стоит считать, что ESP (система стабилизации курсовой устойчивости) – это панацея от всех бед. Небольшие радиусы поворотов или же слишком высокая скорость автомобиля не могут сломать систему, но электроника может банально не успеть выполнить расчеты и оценить ситуацию. Итак, это популярное и самое известное решение для безопасности вождения. Автомобильные производители могут называть эту систему по-разному, но суть всегда одна. Основная функция – сладить за показателями поперечной динамики и помогать водителю. Однако это далеко не все возможности. Постоянно ведется контроль за сцеплением с дорогой и за тем, чтобы машина не сходила с траектории. Сегодня система курсовой устойчивости VSC, EPS или DSC способна функционировать в любых условиях. Но разработчики вынуждены постоянно вносить изменения в алгоритмы.

Из истории ESP

Самый первый комплекс-помощник, который был призван следить за траекторией машины, — «Устройство управления», разработанное и запатентованное в «Даимлер-Бенц». Но по причине возможностей того времени, реализовать систему автоматичной корректировки курса авто так и не вышло.

Только в 94 году родилась первая действительно рабочая и эффективная система курсовой устойчивости. Что это такое, мы уже выяснили. По прошествии года после того, как был показан этот комплекс, его начали устанавливать на «Мерседес CL-600». А еще через два года ESP станет уже практически неотъемлемой частью электронного оснащения всех моделей «Мерседес», причем вне зависимости от комплектации.

«ESP — в народ»

Сейчас все гораздо проще – такая система есть практически в любом автомобиле, даже в средней комплектации. А если все-таки системы стабилизации курсовой устойчивости в комплектации не оказалось, то многие автопроизводители предлагают ее в качестве опции. Правда, за это приходится немало доплачивать.

Установка системы курсовой устойчивости позволит уверенней чувствовать себя на дороге в любых условиях. Но если взглянуть на предложения серьезных и популярных автобрендов («Форд», «Фольксваген» и другие европейские марки), то даже в базовом оснащении имеется данный комплекс безопасности.

Как работает ESP

Современные СКУ связаны с ABS. Да и практически невозможно представить, как работает система курсовой устойчивости VSC без соединения с защитой от пробуксовки и без связи с ЭБУ. В этом комплексе задействованы одновременно многие ответственные узлы.

Устройство комплекса СКУ

Если представить устройство СКУ в виде структуры – это масса датчиков и контроллеров, позволяющих получать информацию о движении машины из ЭБУ, а затем по необходимости управлять двигателем и тормозами, чтобы вернуть автомобилю управляемость и устойчивость.

Для тех, кто не знает, как работает система курсовой устойчивости, наиболее важными являются всего два элемента. Это датчик угловой скорости и G-сенсор (или же акселерометр). Последний отвечает за замеры поперечного ускорения. Вышеперечисленные элементы связаны как между собой, так и с контролирующей электроникой. Когда машина скользит в бок, система определяет, опасно ли это. После анализа цифр данные попадают на блок ESP. Затем СКУ реагирует на параметры и либо активирует исполнительные устройства, либо ничего не делает. Очень хорошо знает, насколько сильно поворачивается рулевое колесо, на какой скорости едет машина, опасен ли занос и нужно ли запускать систему аварийного управления. Информация с датчиков поступает мгновенно.

Важная особенность

Нужно рассмотреть еще одну особенность, которую имеет система курсовой устойчивости. Что это такое? За счет того, что система связана с главными датчиками в ходовой части машины, ESP способна сравнивать цифры с реальным поведением автомобиля.

То есть компьютер определяет, отличается ли поведение авто от расчетных цифр. Если параметры серьезно разнятся, то контролирующий блок выполнит корректировку цифры и вернет фактические данные в нормальные пределы. Это помогает избежать опасных ситуаций.

Механизм работы ESP

Работа основана на управлении двигателем, рулевой и тормозной системой. Чтобы вернуть автомобиль на расчетный курс, система запустит процесс торможения на всех или отдельных колесах. СКУ умеет определять, на сколько нужно снизить обороты колес. При этом процесс торможения выполняется за счет нескольких систем. ABS меняет давление в тормозной системе, подача горючего в камеры сгорания снижается, следовательно, обороты на колесах тоже уменьшаются.

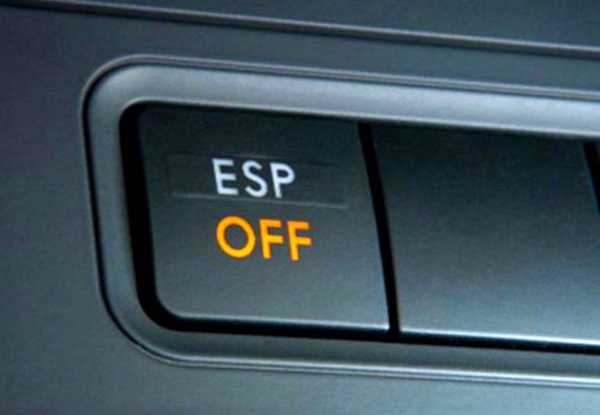

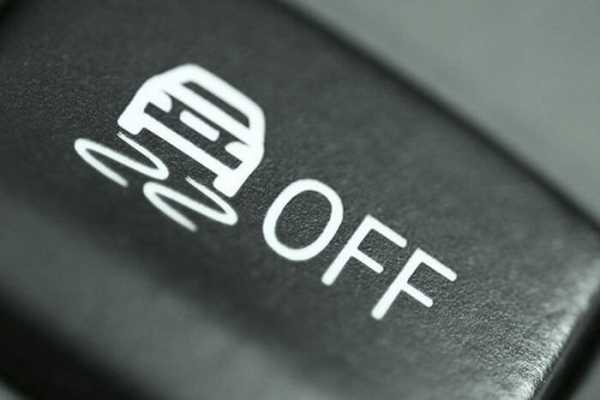

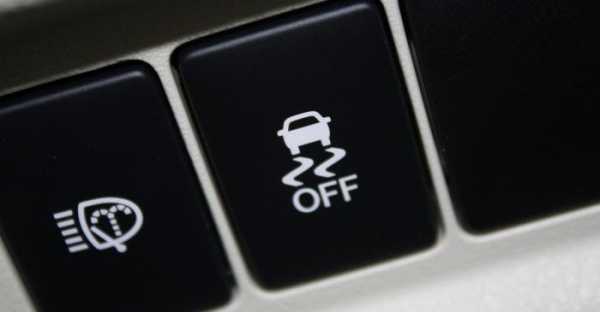

Когда ESP можно отключить

Иногда, когда нужно управлять машиной виртуозно, на сложных участках, система, которая в 95 % случаев помогает избежать страшных аварий, может сыграть с водителем-профессионалом злую шутку. Однако производители предусмотрели и этот момент. Сейчас даже при базовых ESP эту систему можно отключить в зависимости от ситуации. В некоторых автомобилях, оснащенных электронными помощниками, ESP может работать в различных режимах — полной и частичной безопасности.

В последнем случае допускаются небольшие заносы и скольжения. То есть при установке среднего уровня водителю уже ничто не будет мешать. Но в случае реальной опасности полностью активируется система курсовой устойчивости. Что это такое? Это электронный помощник, который помогает избежать аварийных ситуаций.

Заключение

В целом СКУ – это уникальная система, которая спасла уже миллионы жизней. Однако обмануть физику не смог еще никто, и возможности электроники далеко не безграничны. А узнать, есть ли система курсовой устойчивости в автомобиле, можно в инструкции. Не стоит ее отключать при отсутствии большого опыта вождения. Особенно если это касается езды по заснеженной дороге.

fb.ru

LADA.Система курсовой устойчивости ESC

Система электронного контроля устойчивости (ESC):

Не оставляет заносу ни единого шанса

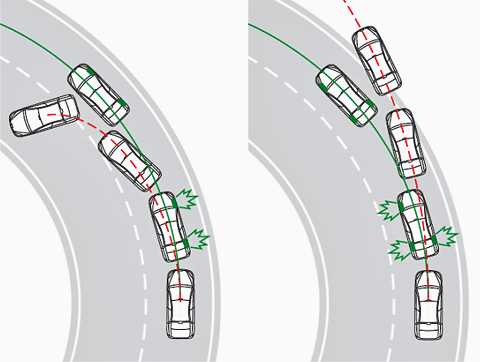

Потеря контроля при прохождении поворота

Водитель превысил скорость, из-за чего ему пришлось резко тормозить в крутом повороте.

В обычной ситуации, автомобиль под воздействием силы инерции должен был бы заскользить на обочину.

Система ESC притормаживает заднее колесо, движущееся по внутреннему радиусу поворота, уменьшив радиус движения и позволив автомобилю благополучно вписаться в вираж.

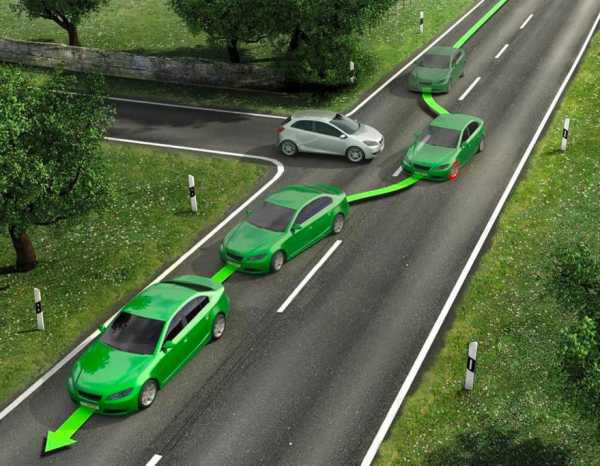

Внезапно появившееся препятствие

При внезапном возникновении препятствия, экстренного торможения может оказаться недостаточно. Для предотвращения столкновения водителю нужно тормозить и выполнять маневр уклонения одновременно.

Поскольку  колеса автомобиля без ESC блокируются, то машина перестает реагировать на повороты руля и уклониться от столкновения с препятствием становится невозможным и автомобиль срывается в занос.



Система ESC притормаживает переднее колесо, движущееся по внешнему радиусу поворота  и автомобиль уверенно объезжает препятствие.



Юбилей безопасности

BOSCH отмечает очередной юбилей. В 2015 году исполняется 20 лет с момента разработки и внедрения программы электронной стабилизации автомобиля ESP®.



История успеха компании началась в 1978 г., когда она первой в мире создала и запустила в серийное производство ABS – антиблокировочную систему с электронным управлением, которая стала основой для всех следующих систем активной безопасности.



В 1986 г. за ней последовала противобуксовочная система ASR/TCS,

а в 1995 г. – программа электронной стабилизации ESP® / ESC.



Уже с 2009 года BOSCH совместно с АВТОВАЗом реализует в нашей стране программу популяризации систем активной безопасности автомобиля среди российских автомобилистов.







Сегодня производятся модели LADA Granta и LADA Kalina, которые оснащены системой электронного контроля устойчивости (ESC).

Для LADA Vesta система ESC будет входить

во все базовые комплектации.

Система ESC активна постоянно. Сигналы датчиков обрабатываются микрокомпьютером, который с частотой 25 раз в секунду проверяет, соответствуют ли управляющие усилия водителя фактическому направлению движения. Если автомобиль движется в другом направлении, то система распознает критическую ситуацию и немедленно реагирует на нее – независимо от водителя.



Для возвращения автомобиля на заданную траекторию здесь используется тормозная система. Благодаря выборочному притормаживанию отдельных колес, система создает нужную противодействующую силу, и машина ведет себя так, как того хотел водитель.

Система ESC не только инициирует вмешательство тормозной системы, но может также заставить двигатель ускорить ведущие колеса. Таким образом, в пределах законов физики, автомобиль надежно удерживается на заданной траектории.

Система ESC включает в себя функции Антиблокировочной системы (ABS) и  Противобуксовочной системы (TCS), но при этом имеет несколько конструктивных отличий. В то время как ABS и TCS служат для корректировки продольной динамики автомобиля, ESС дополнительно улучшает поперечную динамику, обеспечивая устойчивое движение во всех направлениях.

ABS (Anti-lock Braking System) — Антиблокировочная система



Система предотвращает блокирование одного или нескольких колес при торможении, сохраняя управляемость автомобиля и возможность быстрой и безопасной остановки.

Датчики скорости измеряют скорость вращения колес и передают электрические сигналы на блок управления. На основе этих сигналов вычисляется степень пробуксовки между колесами и дорожным покрытием. При склонности одного или нескольких колес к блокировке молниеносно включается ABS и поддерживает тормозное давление постоянным или уменьшает его. Таким образом, предотвращается блокирование колес, и автомобиль реагирует на управляющие команды водителя.

TCS (Traction Control System) — Противобуксовочная система



Система предотвращает пробуксовку колес при трогании с места или ускорении, обеспечивая оптимальную тягу автомобиля. Система уменьшает передаваемый двигателем крутящий момент и при необходимости притормаживает отдельные колеса, чтобы быстро привести сцепление ведущих колес к оптимальному уровню.

Если при разгоне колесо начинает вращаться слишком быстро, то средства контроля предпринимают корректирующие действия, за счет притормаживания колеса, так и в снижении передаваемого крутящего момента. Противобуксовочная система обеспечивает уверенный разгон автомобиля и надежное сцепление колес с дорожным покрытием.

Единственное, что ESC сделать не в состоянии – это выбрать за водителя верную траекторию движения.



 Тем не менее она исправляет большинство водительских ошибок,

сокращая шансы аварийных ситуаций.



www.lada.ru

Система курсовой устойчивости ESP как способ избежать заноса

Система курсовой стабилизации автомобиля в движении имеет 20-летнюю историю развития, в течение которой она получила всеобщее признание, и применяется в настоящее время практически на всех моделях современных автомашин. Она предназначена для автоматической корректировки курсового положения автомобиля в условиях заноса.

ESP стабилизирует положение автомобиля в условиях заноса

Каждый производитель автомобильной техники систему курсовой устойчивости на своих моделях называл по-разному. Поэтому она имеет много разных сокращённых наименований, способных ввести в заблуждение неискушённых автолюбителей. Первые автоматы курсовой стабилизации немецких автомобилей Mercedes Benz и BMW получили название Elektronisches Stabilitatsprogramm.

ESP и его синонимы

Содержание статьи

Аббревиатура этого наименования ESP получила самое большое распространение и применяется практически на всех моделях европейских и американских производителей авто. На других моделях можно встретить такие сокращения и названия системы курсовой устойчивости:

  • на моделях Hyundai, Kia, Honda её принято называть Electronic Stability Control ESC;
  • на моделях Rover, Jaguar, BMW устанавливается динамический стабилизатор управления Dynamic Stability Control – DSC;
  • на Volvo она носит название Dynamic Stability Traction Control – DTSC;
  • на японских марках Acura и Honda она получила название Vehicle Stability Assist – VSA;
  • на «Тойотах» применяется наименование Vehicle Stability Control — VSC;
  • такое же оборудование под именем Vehicle Dynamic Control (VDC) используется на авто марки Subaru, Nissan и Infiniti.

Несмотря на большое количество имён, всё это оборудование используется для достижения одной цели – помочь водителю справиться с управлением на скользкой, мокрой или покрытой гравием дороге, где маневрирование автомашины приводит к заносам и потере курса.

Система курсовой устойчивости глазами экспертов

Основная цель этой системы состоит в предотвращении срыва автомобиля в занос и бокового скольжения за счёт изменения передаваемого момента вращения на одно из колёс ведущей пары.При этом происходит предотвращение дальнейшего развития начавшегося заноса и стабилизируется положение машины на траектории перемещения во время выполняемого манёвра на скользкой дороге. В отдельных технических источниках она называется противозаносной системой, потому что такая ESP в автомобиле устраняет заносы и обеспечивает этим устойчивость удержания курса.

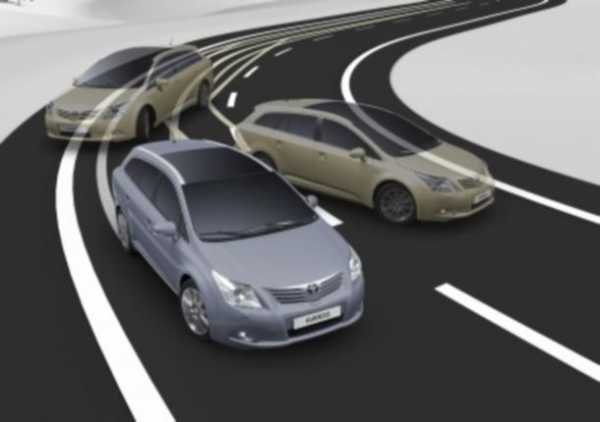

Эта картинка хорошо иллюстрирует работу системы ESP, которая удерживает автомобиль в крутом повороте

Действенность использования оборудования автоматической курсовой стабилизации подтверждается научными изысканиями, проведёнными экспертами американского института IIHS. По результатам проведённых исследований было выявлено, что использование ESP в автомашинах, попавших в дорожное происшествие, сократило смертность ДТП от 43 до 56%. Случаи переворачивания авто со смертельным исходом снизились на 77-80%. Автомобиль, оборудованный ESC, имеет значительно меньшую вероятность опрокидывания по сравнению с необорудованным автомобилем.

Данные германских страховых компаний свидетельствуют о том, что 35-40% всех смертельных ДТП могли бы быть предотвращены либо иметь более благоприятный исход, если бы на авто их участников была установлена система курсовой устойчивости. По мнению экспертов, данное оборудование однозначно оказывает помощь автолюбителю в экстремальных ситуациях. Оно во многих случаях является палочкой-выручалочкой малоопытных автолюбителей.

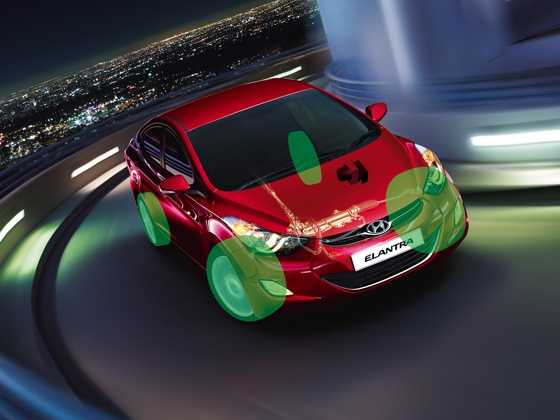

Устройство и работа оборудования ESP

Современное оборудование контроля курсовой стабильности работает в комплексе с системой антиблокировки колёс ABS, заодно используя её механизмы. Единый комплекс этих двух систем работает согласованно, выполняя одновременно несколько процедур по обеспечению безопасного движения автомобиля. Структура системы курсовой устойчивости состоит из:

  • управляющего блока, представляющего собой контроллер, непрерывно сканирующий состояние различных сигнализаторов и считывающий их сигналы;
  • датчики АБС, определяющие скорость вращения колёс;
  • датчики разворота рулевого колеса;
  • датчики давления в цилиндрах тормозов;
  • G-сенсор, прибор чувствительный к боковой скорости и ускорению автомобиля и фиксирующий появление скольжения в боковом направлении.

Таким образом, на входах контроллера постоянно имеется информация о скорости движения, об угле разворота руля, оборотах двигателя, давления в цилиндрах тормоза, об угловой скорости поперечного скольжения и её градиенте. Информация с датчиков непрерывно сравнивается с расчётными данными, запрограммированными в контроллере. При наличии отклонений контроллер вырабатывает корректирующие управляющие сигналы, поступающие на исполнительные механизмы тормозных цилиндров, подтормаживающие соответствующие колёса для возвращения траектории движения автомобиля к расчётной кривой.

Выбор подтормаживающих колёс и степень их торможения определяется системой автоматически и индивидуально, в зависимости от возникающей ситуации. Для автоматического торможения колёс применяется гидравлический модулятор ABS, который создаёт дополнительное давление в тормозных цилиндрах. В то же время в систему подачи топлива на двигатель поступает опережающий сигнал, уменьшающий поступление горючей смеси. В результате одновременно с торможением осуществляется уменьшение вращающего момента, подаваемого на колесо.

Примеры и особенности работы системы ESP

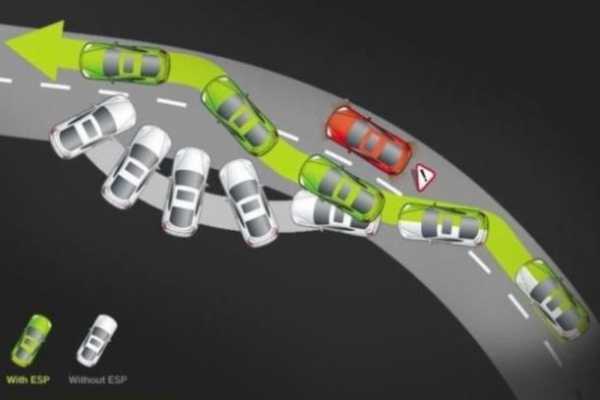

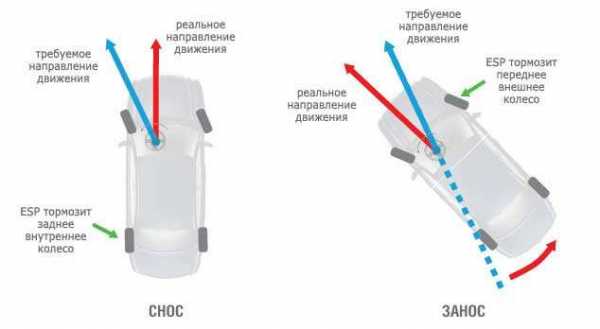

Чтобы наглядно представить, что такое ESP в автомобиле, обратите внимание на рисунки.

На этой иллюстрации все прекрасно видно и понятно

На данной картинке показаны линии вероятного движения автомобиля при превышении максимально допустимой скорости вхождения в крутой вираж на трассе. При повороте руля начинается занос машины. На левом рисунке красным пунктиром показана линия движения автомобиля без ESC при торможении водителем (машину разворачивает поперёк с выездом на встречную полосу). На правом рисунке красным пунктиром обозначена траектория движения без торможения, когда машину выносит в кювет. Зелёной линией и факелами на обеих картинках обозначены траектория движения автомобиля, оборудованного системой ESC, и колёса, которые автоматически подтормаживаются системой при появлении заноса.

Благодаря выборочному торможению системы ESP происходит стабилизация направления движения автомобиля

Система контроля срабатывает и действует в любых ситуациях, будь то разгон, накат или торможение. Алгоритм работы схемы контроля определяется возникающей ситуацией и системой привода колёс. Например, если при повороте машины влево срабатывает датчик заноса заднего моста, то ESC сокращает подачу топлива в двигатель и замедляет скорость. Если данная мера не устраняет занос, то происходит частичное торможение переднего правого колеса. За этой операцией следует дальнейшее действие по установленной программе, пока не будет устранено возникшее боковое скольжение задних колёс.

В ESP предусмотрена возможность регулирования трансмиссии в автомобилях с электронным управлением АКПП. В таких автомобилях происходит автоматическое переключение на низшую передачу при появлении скольжения по аналогии с зимним способом вождения. Опытные водители, которые привыкли ездить на предельных скоростях и возможностях, отмечают, что система стабилизации курса мешает водить автомашину в таком режиме.

Система стабилизации машины ESP. Принципы управления

Такие ситуации могут возникать в определённые моменты, когда требуется увеличить тягу двигателя, а система контроля наоборот уменьшает её, устраняя скольжение автомобиля. Для таких случаев конструкторы устанавливают выключатели, с помощью которых можно принудительно отключить контрольную систему и осуществлять полностью ручное управление автомашиной.

Оборудование автоматической стабилизации курса входит в бортовой комплекс активной безопасности машины. Основное достоинство системы в том, что оборудованный ею автомобиль становится более послушным и нетребовательным к квалификации водителя. От него требуется только поворачивать руль, а система уже дальше самостоятельно выполняет все необходимые действия для правильного выполнения манёвра.

Однако всегда нужно помнить, что эта система также имеет пределы своих возможностей. При слишком большой скорости или слишком маленьком радиусе поворота даже самая совершенная система контроля устойчивости не сможет спасти машину от неконтролируемого заноса и переворота

avtomotoprof.ru

Система курсовой устойчивости автомобиля

Совсем недавно для рядовых автомобилистов было диковинкой присутствие в машине электронных систем, поддерживаемых автоматикой. Сегодня используется множество подобных ассистентов, некоторые из которых принимают активное участие и в непосредственном контроле вождения. Одной из самых значимых можно назвать систему курсовой устойчивости, отвечающую за коррекцию момента силы колес. Маркируется эта технология как ESC (Electronic Stability Control) и чаще всего доступна в качестве опции для моделей не ниже среднего класса. Впрочем, некоторые автопроизводители начинают предлагать подобные устройства и для бюджетного транспорта.

Техническая реализация системы

Механизм обеспечения курсовой или динамической устойчивости представляет собой набор функциональных компонентов, среди которых блок управления, датчики и гидравлические исполнительные органы.

Чувствительные элементы (датчики) в процессе работы регистрируют параметры движения автомобиля и оценивают действия водителя, отправляя соответствующие данные в блок управления. К примеру, учитывается угол поворота рулевого колеса, состояние стоп-сигнала, частота вращения колес и уровень давления в тормозах. Далее блок управления системы стабилизации курсовой устойчивости на основе принятых сигналов направляет команды на исполнительное оборудование. На этом этапе задействуются клапаны, переключатели давления тормозной системы, оптические элементы и т. д.

Гидравлические устройства, в зависимости от настроек, могут контролировать поведение машины на дороге, воздействуя кроме прочего и на коробку переключения передач.

Принцип действия

Моментом вступления системы в процесс управления можно считать потенциально опасную или аварийную ситуацию, риск которой стабилизатор определяет посредством сравнения параметров движения машины и действий владельца. Так, если система курсовой устойчивости выявит разницу между фактическими показателями состояния автомобиля и ранее установленными, то ситуация будет признана как неконтролируемая и управление отчасти перейдет к модулям ESC.

Здесь важно отметить значимость параметров, которые принимаются за критические. Пользователь сам их настраивает предварительно, и если в процессе вождения по тем или иным причинам они нарушаются, то система входит в работу автоматически.

Теперь другой вопрос – каким образом достигается непосредственный контроль? Многое зависит от конкретной версии, но стандартные системы курсовой устойчивости ESC реализуют управление посредством следующих действий:

  1. Изменение крутящего момента силового агрегата.
  2. Притормаживание колес (всех или некоторых по отдельности).
  3. Коррекция степени амортизационного демпфирования (если автомобиль снабжен адаптивной подвеской).
  4. Изменение угла поворота колес (если предусмотрено активное рулевое управление).

Дополнительный функционал

У модулей ESC могут быть разные комплектации – от базовых до расширенных с определенным набором подсистем. В частности, опционально могут добавляться усилители тормозов, устройства для удаления влаги, корректоры температуры, узлы, предотвращающие опрокидывание машины, и т. д. Предусматривается и возможность расширения функций на программном уровне. Это относится к электронному изменению параметров крутящего момента или включения звуковых и световых сигналов.

В машинах, оснащенных зацепным устройством, система курсовой устойчивости может быть дополнена и стабилизацией автопоезда. Данный механизм предназначен для предотвращения колебаний при движении с прицепом.

Активные средства повышения надежности работы тормозов обычно ориентируются на регуляцию их силовой функции, но ESC также позволяет корректировать недостаточное сцепление между тормозными дисками и колодками.

Отличия от технологии ESP

Принципиально данные системы отличаются немногим, а ключевые задачи совпадают полностью. Это предотвращение заноса, поддержка траектории и в целом устранение любых рисков столкновения. Разница заключается лишь в способах достижения этих целей. Так, система курсовой устойчивости ESP в большей степени ориентируется на программную регуляцию параметров движения и связку с антипробуксовочным защитным модулем.

В плане технического устройства, технологии тоже по большей части совпадают. В наборе ESP присутствует тот же электронный блок управления и датчики, которые называются G-сенсорами. То есть упор делается на качество регистрации рабочих параметров, а не на средства практического их изменения. В процесс контроля система курсовой устойчивости ESP вмешивается не за счет собственной инфраструктуры, а путем изменения текущих функциональных показателей двигателя, тормозной системы и устройств, отвечающих за активную безопасность, – тот же антипробуксовочный модуль.

Что нужно для установки комплекса ESC?

Именно по причине взаимодействия стабилизаторов со смежными системами безопасности, для такого оснащения потребуется соответствующий комплект. В зависимости от типа ESC и поставленных функциональных задач, может потребоваться предварительная установка антиблокировочной тормозной системы и блока управления двигателем.

Есть и нюансы использования электронной системы курсовой устойчивости на машины с механическими коробками передач. Полный контроль управления посредством регуляции трансмиссионного узла в данном случае не будет обеспечиваться. Также заранее рассчитывается возможность подключения к бортовой сети электротехнических устройств, в числе которых датчики.

Недостатки системы курсовой устойчивости

У модулей ESC множество преимуществ, которые связаны с обеспечением безопасности водителя. К тому же, этот ассистент является и эргономическим дополнением, в некоторых случаях упрощающим вождение.

Но есть ситуации, в которых этот же модуль выступит с негативных сторон. К примеру, если опытный водитель по отработанной схеме захочет выйти из заноса за счет усиления газа. В данном случае система курсовой устойчивости автомобиля не позволит этого сделать, ограничивая подачу топлива и урезая крутящий момент. Выходом из положения станет кнопка отключения стабилизатора, о которой стоит помнить в подобных конфликтных положениях.

В заключение

Системы электронной помощи водителю при вождении показывают пример эффективного взаимодействия программной начинки автомобиля и механики. Причем ежегодно передовые автогиганты предлагают новые и более совершенные модификации таких помощников. Например, в последних версиях системы курсовой устойчивости ESC обеспечивают реакцию всего за 20 мс. И это вне зависимости от текущей скорости и режима езды. Но, как уже отмечалось, доступна эта технология далеко не всем автолюбителям. Владельцам недорогих отечественных моделей, например, ее можно приобрести разве что в качестве опции и за немалые деньги по сравнению с другим дополнительным оборудованием.

fb.ru

Что такое ESP (Система курсовой устойчивости) и как она работает.

Современные автомобили буквально напичканы различными системами, о которых многие водители даже и не подозревают. От всех этих аббревиатур, типа АБС, ЕСП, ГУР, ЭУР, если их пытаешься запомнить, начинает кружиться голова. Многие слышали о такой системе, как ESP, но не все знают, что же она из себя представляет. Давайте попробуем разобраться, что это такое, и как оно работает.

Что такое ESP (Система курсовой устойчивости) и как она работает.

ESP, а также ESC, VSC, VDC, DSTC и DSC, обозначают одно и тоже – систему динамической стабилизации автомобиля (Electronic Stability Program). Задача системы — не дать автомобилю уйти в занос. Сегодня, система ESP устанавливается практически на всех современных автомобилях.

В уже далеком 1959 году было запатентовано устройство, являющееся прообразом ESP. Однако полностью готовая и доработанная версия появилась лишь в 1994 году. Уже через год система начала устанавливаться серийно на Mercedes-Benz CL 600 купе. Сегодня, систему курсовой устойчивости устанавливают все уважающие себя автопроизводители, даже на бюджетные модели, и этим больше никого не удивишь.

Принцип работы ESP.

Главное предназначение устройства, это помогать в сложной ситуации и контроль за поперечной динамикой машины. Другими словами, сохранять курсовую устойчивость и траекторию движения, помощь в стабилизации автомобиля во время различных маневров при езде на плохом дорожном покрытии и при большой скорости. В общем, ESP предотвращает боковое скольжение автомобиля и возможность срыва в занос.

ESP напрямую взаимодействует с блоком управления двигателем, антипробуксовочной системой и системой АБС. Без всего этого, и она будет абсолютно бесполезна. Система постоянно находится в рабочем состоянии, разгоняется автомобиль, или снижает скорость. Устройство имеет собственный электронный управляющий блок, который считывает со всех датчиков сигналы, и если что, молниеносно принимает нужное решение, если этого требуется.

Нужная информация приходит с датчика поперечного ускорения (G-сенсор), и датчика угловой скорости относительно вертикальной оси. Именно они отслеживают интенсивность бокового скольжения, и посылают сигнал блоку ESP, если есть такая необходимость. Также, дополнительную информацию собирают датчики ABS, давления в тормозной системе и рулевого колеса. Устройство постоянно контролирует скорость, обороты двигателя, поворот рулевого колеса. И если произошел занос, готово немедленно на него среагировать.

Когда на блок управления ESP начинают приходить сигналы о заносе, устройство начинает сравнивать теперешнее поведение машины от нужного, и если найдет отклонения, сразу же начнет действовать. Чтобы машина снова вошла в правильную траекторию, система курсовой устойчивости начинает притормаживать нужные колеса. Какие именно, она определяет сама. Притормаживание происходит при помощи АБС, нагнетающей давление в тормозной системе. В это время, двигатель отправляет информацию о сокращении крутящего момента и подачи топлива.

Наглядный пример работы системы курсовой устойчивости (ESP).

Система ESP постоянно в работе: при разгоне, езде, торможении. Но алгоритм действий зависит от каждого отдельного случая. К примеру, если датчик фиксирует начало заноса задней оси при повороте, то тут же подается команда уменьшить подачу топлива. Если это не помогло, то ABS начинает торможение колес.

Если ваш автомобиль оснащен «автоматом» с электронным управлением, то ESP может контролировать и работу трансмиссии: переключаться на низкие режимы, или, если возможно, в «зимний режим». Вот собственно и весь принцип действия данной системы.

Мешает ли ESP водителям?

Существует такая версия, что ESP, для опытных водителей, лишь обуза, которая не позволяет ему ездить на пределе, например гонщикам на треке. И действительно, система может помешать, когда для выхода из заноса нужно добавить газа, но она не дает это сделать. Специально для таких опытных водителей, во всех современных авто, есть кнопка принудительного отключения системы ESP. А некоторые устройства допускают небольшие заносы, позволяя водителю немного «порулить» самому, пока ситуация не стала критической. Но если же вы не являетесь гонщиком, то систему лучше не отключать.

Система ESP помогает неопытным водителям чувствовать себя на дорогах увереннее, но не стоит забывать, что возможности ее тоже не безграничны. Против законов физики не попрешь. Поэтому помните, хоть система курсовой устойчивости и снижает вероятность аварии, но и самому нужно смотреть в оба.

Похожие статьи:

www.driver-motors.ru

Система курсовой устойчивости Википедия

Электронный контроль устойчивости (англ. Electronic Stability Control, ESC; ЭКУ) или динамическая система стабилизации автомобиля — активная система безопасности автомобиля, позволяющая предотвратить занос посредством управления компьютером момента силы колеса (одновременно одного или нескольких). Является вспомогательной системой автомобиля.

Сущность системы[ | ]

Систему ЭКУ можно рассматривать как расширенный вариант антиблокировочной системы тормозов (АБС). Многие узлы объединены с системой АБС, но вдобавок ЭКУ требует наличия таких компонентов, как датчик положения руля и акселерометр, следящие за реальным поворотом автомобиля. При несоответствии показаний акселерометра показаниям датчика поворота руля, система применяет торможение одного (или нескольких) из колёс машины для того, чтобы предотвратить начинающийся занос.

Срабатывает ESC в опасных ситуациях, когда возможна или уже произошла потеря управляемости автомобилем. Путём притормаживания отдельных колес система стабилизирует движение. Она вступает в работу, когда на большой скорости при прохождении поворота передние колеса сносит с заданной траектории в направлении действия сил инерции, то есть по радиусу большему, чем радиус поворота. ESC в этом случае притормаживает заднее колесо, идущее по внутреннему радиусу поворота, придавая автомобилю большую поворачиваемость и направляя его в поворот. Одновременно с притормаживанием колес ESC снижает обороты двигателя.

Если при прохождении поворота происходит занос задней части автомобиля, ESC активизирует тормоз переднего колеса, идущего по наружному радиусу поворота. Таким образом, появляется момент противовращения, исключающий боковой занос. Когда скользят все четыре колеса, ESC самостоятельно решает, тормозные механизмы каких колес должны вступить в работу. Время реакции ESC — 20 миллисекунд. Работает система на любых скоростях и в любых режимах движения.

Данная система пока является наиболее эффективной системой безопасности. Она способна компенсировать ошибки водителя, нейтрализуя и исключая занос, когда контроль над автомобилем уже потерян, однако её возможности ограничены: если радиус поворота слишком мал или скорость в повороте превышает допустимые границы, никакая программа стабилизации не поможет.

История[ | ]

Впервые системы электронного контроля устойчивости, схожие по принципу действия с современными автомобильными, появились в 1960-х годах в авиации, где обеспечивали устойчивость самолета при пробеге по взлетно-посадочной полосе при посадке или прерванном взлете. Одним из первых такую систему получил англо-французский сверхзвуковой лайнер Concorde по причине высокой посадочной скорости и высокого положения центра масс.

В 1987 году Mercedes-Benz и BMW представили первые системы контроля тяги (противобуксовочные системы).

В 1990 году Mitsubishi выпустила в Японии автомобиль марки Diamante (Sigma), оснащенный новой активной электронной системой контроля тяги и курсовой устойчивости, где впервые эти две системы были интегрированы в одну (названная TCL).

BMW совместно с Robert Bosch GmbH и Continental Automotive Systems разработали систему, уменьшающую крутящий момент, передаваемый двигателем колесу, для предотвращения заноса и применили её в модельном ряду BMW 1992 года. С 1987 по 1992 года, Mercedes-Benz and Robert Bosch GmbH совместно разрабатывали систему электронного контроля устойчивости автомобиля и назвали её «Elektronisches Stabilitätsprogramm» (ESP).

История Mercedes-Benz А-класса[ | ]

Система ESC была создана в 1995 году, но заявить о себе ей удалось только через два года, когда дебютировал первый компактный Mercedes-Benz А-класса. При его проектировании были допущены серьёзные ошибки, которые привели к тому, что новая модель имела склонность к опрокидыванию даже на не очень высокой скорости при выполнении маневров типа «переставка» (

ru-wiki.ru

Система курсовой стабилизации — описание и принцип работы

В большинстве стран, система курсовой стабилизации ESP стала обязательным компонентом пассажирских автомобилей. Исходя из этого, можно говорить, что ESP является важной частью систем обеспечивающих безопасность на дороге. Давайте посмотрим, чем хороша система динамической стабилизации и вкратце разберем, как она работает.

Оглавление:


Зачем это нужно?

Для ответа на вопрос, зачем нужна динамическая стабилизация, давайте сначала выясним, каким образом автомобиль уходит в занос.

Поворот это довольно опасный участок дороги, на котором могут произойти всякие неприятности. Особенно если это закрытый поворот, и вы не видите, кто движется вам на встречу. Но сейчас речь не о том.

Зачем нужна машине курсовая устойчивость

Для успешного прохождения поворота вы, в качестве водителя, немного снижаете скорость, поворачиваете руль и машина начинает движение в соответствии с углом на который вы повернули рулевое колесо.

Пока что всё идёт нормально. Но что случится, если вы не снизите скорость? Или более того, увеличите её при входе в поворот.

При движении по кривой, на автомобиль действует, кроме прочих, центробежная сила. И в тот момент, когда эта сила станет больше чем все остальные силы, в том числе сила трения колес с дорогой, автомобиль начинает заносить.

Немного простой физики: центробежная сила это сила, которая действует от центра окружности, наружу (Очень приблизительная формулировка, так как суть статьи не в этом).



Так вот, система курсовой устойчивости ESP создана для того что бы ни допустить ситуации, когда ваша машина уходит в занос, а значит становится практически не управляемой, что может привести к самым тяжёлым последствиям.

Как это работает?

Принцип работы системы динамической стабилизации ESP основан на постоянном наблюдении за информацией, получаемой с датчиков скорости, разнице между углом отклонения автомобиля и поворотом руля, а также прочих показателях. На основе получаемой информации, компьютер, который является основой управления курсовой устойчивостью, решает всё ли хорошо, или уже надо вмешаться и исправлять ситуацию.

Короткое видео о том, как работает система курсовой устойчивости



Динамическая стабилизация ESP работает вместе с антиблокировочной системой ABS, о которой мы рассказывали ранее. ESP использует датчики скорости, которыми пользуется АБС, а также, возможности системы торможения для быстрой реакции на изменяющуюся обстановку.

Основной причиной вымешивания системы курсовой устойчивости ESP в управление автомобилем, является разница между углом поворота руля и углом отклонения машины. Этот показатель, говорит о том, произошёл занос или нет.

Как же динамическая стабилизация исправляет ситуацию? Это происходит путём уменьшения скорости вращения определённых колёс, в зависимости от того как и в какую сторону заносит ваш автомобиль. Кроме того уменьшается общая скорость транспортного средства. Таким образом, машина возвращается к первоначальной траектории движения и все остаются целыми, невредимыми и с уравновешенной нервной системой.

Чаще всего водитель даже не замечает того что его машина должна была сорваться в занос, потому как система курсовой устойчивости ESP очень быстро реагирует на ситуацию. Считывание информации со всех датчиков происходит 50 раз в секунду, так что реакция на изменение действительно очень быстрая.

Названий много – суть одна

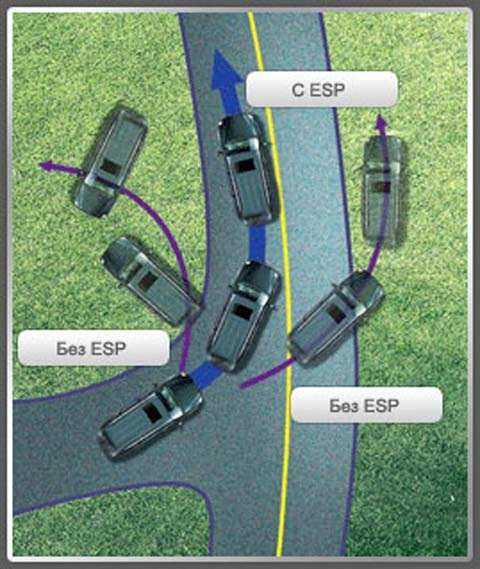

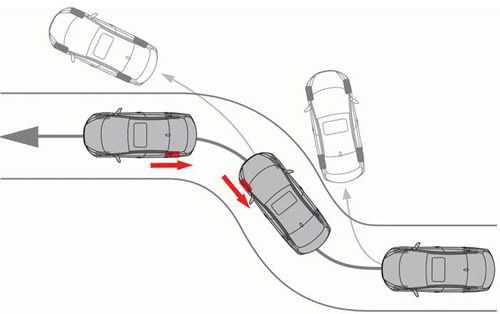

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивостиМарки автомобилей
ESPAudi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTCMitsubishi, BMW
ESCChevrolet, Hyundai, Kia Skoda, Lada
VDCAlfa Romeo, Fiat, Subaru, Nissan
VSAAcura, Hyundai, Honda
MSPMaserati
CSTFerrari
DSTCVolvo
PSMPorsche
VDIM, VSCToyota, Lexus
RSCFord
DSCBMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка



Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

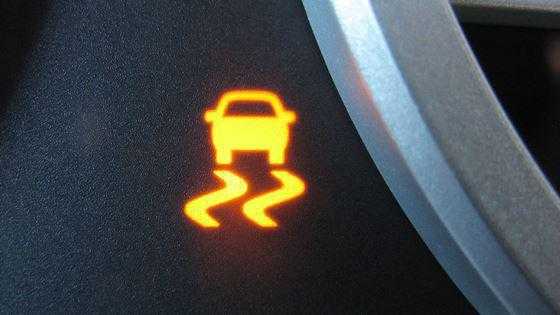

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

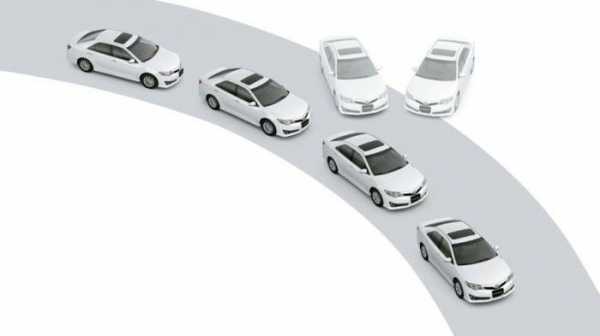

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

Опубликовано: Июль 2, 2014

avtocore.com

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
