Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Назначение экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс
Экономайзер мощностных режимов карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 и их модификаций предназначен для дополнительного обогащения топливной смеси, поступающей в карбюратор на режиме мощностных нагрузок.
Это обогащение позволяет увеличить мощность и приемистость двигателя автомобиля при нажатии на педаль «газа».
Устройство экономайзера мощностных режимов
Вот схема экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.
Схема экономайзера мощностных режимов карбюратора Солекс 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099Подобная схема имеется во многих руководствах по ремонту. Нас больше будут интерессовать видимые элементы экономайзера, доступ к выходам его каналов и жиклеров. Знание этих особенностей поможет в его ремонте. Если вывернуть винты крепления крышки корпуса экономайзера то мы увидим вот такую картину.
составные части экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 СолексПринцип действия экономайзера мощностных режимов карбюратора Солекс
Во время работы двигателя автомобиля на холостом ходу дроссельная заслонка первой камеры карбюратора закрыта. Под ней создается сильное разрежение. Через отверстие воздушного канала экономайзера, находящееся ниже кромки дроссельной заслонки, оно попадает в корпус экономайзера, в пространство за диафрагмой и под его воздействием, преодолевая сопротивление пружины, диафрагма оттягивается назад, в сторону крышки корпуса. Шариковый клапан закрыт. При нажатии на педаль газа через камеры карбюратора проходит большой объем воздуха и разрежение в воздушном канале и за диафрагмой падает. Диафрагма перемещается вперед и своим толкателем нажимает на шарик клапана, открывая его для поступающего из поплавковой камеры топлива. Топливо выталкивается диафрагмой через топливный жиклер и канал в эмульсионный колодец.
Также активному его перемещению способствует разрежение у носика распылителя диффузора, заставляющее топливо перемещаться в эмульсионный колодец. За счет этого объем топлива поступающего в эмульсионный колодец возрастает, топливная смесь, попадающая в цилиндры двигателя обогащается. Водитель ощущает, при нажатии на педаль газа увеличение мощности и приемистости двигателя. Следует отметить, что экономайзер мощностных режимов карбюратора 2108 Солекс вступает в работу при практически полностью нажатой педали «газа».
Подробнее: «Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс».
Примечания и дополнения
Подробнее о проверке и ремонте экономайзера можно узнать на странице: «Проверка и ремонт экономайзера мощностных режимов карбюратора 2108 Солекс».
Еще статьи по устройству карбюраторов 2108, 21081, 21083 Солекс
— Эконостат карбюраторов 2108, 21081, 21083 Солекс
— Ускорительный насос карбюраторов 2108, 21081, 21083 Солекс
— Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс
— Переходные системы карбюраторов 2108, 21081, 21083 Солекс
— Пусковое устройство карбюраторов 2108, 21081, 21083 Солекс
twokarburators.ru
Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Неисправный экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс на автомобилях ВАЗ 2108, 2109, 21099 дает некоторую потерю в мощности и приемистости двигателя
Возможные его неисправности это повреждение диафрагмы — ведет к отказу экономайзера и как следствие ухудшению мощности, повышению расхода топлива, засорение каналов и жиклеров — также ведет к отказу и падению мощности, не герметичность шарикового клапана — увеличивает расход топлива из-за подтекания из распылителя экономайзера.
Проверка экономайзера мощностных режимов карбюраторора 2108, 21081, 21083 Солекс
Как таковую, в целом, проверить работу экономайзера мощностных режимов невозможно. Ухудшение в работе двигателя автомобиля, связанное с ним, заметить сложно. Поэтому необходимо снять карбюратор с двигателя и провести проверку его каналов, жиклеров и диафрагмы.
1. Переворачиваем снятый карбюратор и прижимаем резиновую трубку одним концом к отверстию выхода его воздушного канала.
Ртом или при помощи резиновой груши создаем разрежение (втягиваем воздух). Падения разрежения не должно наблюдаться продолжительное время (секунд 20-30). Если оно падает сразу, то не герметичен корпус экономайзера или повреждена его диафрагма.
отверстие выхода воздушного канала (канала подачи разрежения) экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 СолексГерметичность корпуса пытаемся восстановить для начала подтянув винты крепления его крышки. Не помогло, снимаем крышку и меняем диафрагму.
2. Проверяем герметичность шарикового клапана.
Снимаем крышку корпуса экономайзера, диафрагму с пружиной, плотно приставляем к клапану резиновую трубку и опять создаем в ней разрежение. При исправном клапане падения разрежения наблюдаться не должно.
элементы экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс3. Проверяем высоту толкателя.
Стершийся толкатель на диафрагме экономайзера сильно снижает его производительность.
Штангенциркулем замеряем его выступание. Должно быть не менее 6 мм.
измерение высоты толкателя на диафрагме экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс
Ремонт экономайзера мощностных режимов
Ремонт экономайзера мощностных режимов заключается в прочистке его каналов жиклеров, замене диафрагмы, устранениии деформации крышки корпуса экономайзера..
— Каналы прочищаем тонкой медной проволокой и заостренной деревянной палочкой. Перед прочисткой можно залить в них немного ацетона и дать постоять некоторое время.
— Чистку производим через видимые отверстия: воздушного канала, топливного канала (вывернув топливный жиклер), шариковый клапан (нажав на шарик клапана и засунув проволоку за него).
После прочистки продуваем все сжатым воздухом (насосом или компрессором).
— Изогнутую крышку корпуса выравниваем напильником.
Примечания и дополнения
— Устройство экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099, расположение его каналов и элементов можно посмотреть в статье «Устройство экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс»,
«Схема: экономайзер Солекс 2108, 21081, 21083»,
принцип действия в статье «Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс».
Еще статьи по карбюраторам 2108, 21081, 21083 Солекс
— Проверка и ремонт ускорительного насоса карбюраторов 2108, 21081, 21083 Солекс»
— Проверка и ремонт системы ЭПХХ карбюраторов 2108, 21081, 21083 Солекс»
— Снятие карбюратора 2108, 21081, 21083 Солекс»
— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов»
— Устранение деформации нижней поверхности (фланца) карбюраторов 2108, 21081, 21083 Солекс»
twokarburators.ru
Принцип действия, работа экономайзера 21073 Солекс
Экономайзер мощностных режимов – отдельная система в карбюраторе Солекс 21073 позволяющая принудительно обогащать топливную смесь на мощностных режимах работы двигателя.
Она позволяет дополнительному топливу поступать в распылитель ГДС 1-й камеры, минуя ее главный топливный жиклер. Зная его принцип действия и порядок работы можно устранить некоторые распространенные неисправности в работе карбюратора и двигателя автомобиля (снижение мощности и приемистости, «перелив» и пр.).
Принцип действия экономайзера мощностных режимов «нивского» карбюратора Солекс 21073 основан на воздействии разрежения, возникающего в смесительной камере карбюратора при работе двигателя (движение поршней в цилиндрах), на его диафрагму (мембрану) толкатель которой либо отпирает запорный топливный клапан (экономайзер включен), либо запирает (экономайзер выключен), что позволяет дополнительному объему топлива поступать в ГДС.
Порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс
Режим холостого хода, либо малых нагрузок
На режиме холостого хода, переходном режиме или режиме малых нагрузок дроссельная заслонка первой камеры карбюратора закрыта или частично приоткрыта. Разрежение под ней велико. По воздушному каналу экономайзера оно попадает в его корпус, за диафрагму. Диафрагма оттягивается назад, преодолевая сопротивление пружины, ее толкатель выходит из выпускного запорного клапана, подпружиненный шарик клапана перемещается вслед за толкателем и запирает его впускное отверстие. Топливо при этом через экономайзер не поступает.
Режим мощностных нагрузок — разгон
На режиме мощностных нагрузок – разгон, дроссельная заслонка сильно или полностью открыта. Разрежение во впускном коллекторе и в смесительной камере карбюратора падает и больше не вытягивает диафрагму экономайзера. Под действием возвратной пружины она перемещается вперед и своим толкателем нажимает на шарик запорного топливного клапана. Шарик отпирает отверстие и топливо через запорный клапан поступает сначала в топливную камеру экономайзера, а оттуда через калиброванный жиклер в топливный канал, ведущий в эмульсионный колодец первой камеры ГДС карбюратора. Уровень топлива в нем повышается, вызывая обогащение топливной смеси, поступающей через распылитель ГДС в цилиндры двигателя. Двигатель, получив порцию богатой смеси, увеличивает свои мощность и приемистость.
Режим мощностных нагрузок – равномерное движение с постоянной скоростью
При равномерном движении автомобиля с определенной скоростью дроссельная заслонка прикрывается, разрежение под ней увеличивается, диафрагма экономайзера оттягивается назад, клапан запирается. Топливная смесь обедняется, тем самым обеспечивается экономичность двигателя.
Примечания и дополнения
— Аналогичным образом работает экономайзер мощностных режимов на других модификациях карбюратора Солекс (2108, 21081, 21083, 21051, 21053 и пр.).
— Экономайзер мощностных режимов имеет слабое место – запорный клапан. При малейшей его негерметичности на диаметре шарика появляется сечение размером гораздо большее диаметра топливного жиклера во впускном топливном канале. Топливо в таком случае течет через экономайзер постоянно, обогащая топливную смесь на всех режимах работы двигателя автомобиля. А это «перелив» и связанные с ним неисправности: повышенный расход, черные свечи зажигания, дым из глушителя, перебои в работе двигателя и пр.
— К аналогичному эффекту (экономайзер постоянно включен) приводит негерметичность канала подведения разрежения за диафрагму.
— При уменьшении размера толкателя диафрагмы (менее 6 мм) наблюдается обратная картина, экономайзер постоянно выключен (толкатель не нажимает на шарик клапана). Топливо не проходит через экономайзер и топливная смесь не обогащается на мощностных режимах. Мощность и приемистость двигателя незначительно снижаются.
Подробно о неисправностях экономайзера: «Проверка и ремонт экономайзера мощностных режимов карбюратора Солекс».
Еже статьи по экономайзеру мощностных режимов карбюратора Солекс
— Устройство экономайзера мощностных режимов карбюратора Солекс
— Схема экономайзера мощностных режимов карбюратора Солекс
— Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс, не снимая его с двигателя
twokarburators.ru
Диафрагма экономайзера Солекс замена 2108
Карбюраторы Солекс – 2108, 21081, 21083 и их модификации оснащены устройством принудительного обогащения топливной смеси на мощностных режимах (при полностью открытых дроссельных заслонок обеих камер карбюратора). Это экономайзер мощностных режимов.
Его работоспособность напрямую зависит от исправности установленной в его корпусе диафрагмы. Ее повреждение и выход экономайзера из строя приводит к некоторому падению мощности и приемистости двигателя автомобиля, повышению расхода топлива, невозможности отрегулировать обороты холостого хода (топливо на ХХ поступает в цилиндры двигателя в обход системы ХХ по каналу экономайзера).
Заменить поврежденную диафрагму на карбюраторах Солекс – 2108, 21081, 21083 можно не снимая его с двигателя автомобиля.
Порядок действий при замене диафрагмы экономайзера
— Снимаем корпус воздушного фильтра двигателя.
— Отворачиваем три винта крепления крышки корпуса экономайзера мощностных режимов.
винты крепления крышки корпуса экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс— Снимаем крышку, находящуюся под ней возвратную пружину и диафрагму.
снятие диафрагмы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс— Устанавливаем новую диафрагму толкателем в клапан экономайзера, находящийся в его корпусе.
— Прижимаем ее крышкой с пружиной и закручиваем винты крепления.
При установке диафрагмы, пружины и крышки ориентируем их по латунной трубке канала подведения разрежения в корпус карбюратора.
Примечания и дополнения
— Перед установкой новой диафрагмы или при проверке старой, но еще работоспособной, необходимо проверить высоту толкателя диафрагмы. Лучше всего сделать это при помощи штангенциркуля. Высота толкателя должна составлять не менее 6 мм, что обеспечивает нормальную работу экономайзера мощностных режимов.
измерение высоты толкателя экономайзера мощностных режимов карбюратора 2108, 21081, 21083 СолексЕще статьи на сайте по карбюратору Солекс
— Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
— Проверка и ремонт ускорительного насоса карбюратора 2108, 21081, 21083 Солекс
— Разборка карбюратора 2108, 21081, 21083 Солекс
— Экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс схема
twokarburators.ru
Эконостат 21073 Солекс, устройство, принцип действия
Эконостат представляет собой отдельную систему в карбюраторе 21073-1107010 Солекс.
Назначение эконостата карбюратора 21073 Солекс
Эконостат предназначен для дополнительного обогащения топливной смеси, поступающей в цилиндры двигателя автомобиля на режиме полной нагрузки (при полностью открытых дроссельных заслонках обеих камер) для предотвращения провалов в его работе, а так же для увеличения его мощностных показателей. На остальных режимах эконостат не работает.
Расположение эконостата на карбюраторе
Эконостат карбюратора 21073 Солекс расположен в его верхней части (крышке). Распылитель эконостата выходит над диффузором ГДС второй камеры.
Устройство эконостата карбюратора 21073 Солекс
Эконостат состоит из двух каналов высверленных в «крышке» карбюратора. В один канал (топливный) вставлена длинная трубка с топливным жиклером на конце (маркировка 70). Эта трубка служит для забора топлива из поплавковой камеры. В верхней части топливный канал заглушен.
В другой канал вставлена еще одна трубка — распылитель. Распылитель выходит во вторую камеру карбюратора.
Порядок работы и принцип действия эконостата карбюратора 21073 Солекс
Принцип действия эконостата основан на действии разрежения, возникающего от движения поршней двигателя во впускном коллекторе и далее в карбюраторе. За счет разрежения (области низкого давления) топливо вытягивается из поплавковой камеры и подается в распылитель, где на выходе смешивается с воздухом и выбрасывается в смесительную камеру карбюратора. Общий поток топливной смеси обогащается, двигатель едет бодрее и без провалов.
Эконостат включается в работу только при полностью открытых дроссельных заслонках обеих камер карбюратора, при максимальных оборотах коленчатого вала двигателя (так как выходное отверстие распылителя расположено в зоне слабого разрежения).
Схема эконостата карбюратора Солекс 21073-1107010
Неисправности и ремонт эконостата 21073 Солекс
Основных неисправностей всего две: засорение каналов и трубок эконостата и механическая даформация его деталей. Каналы и трубки эконостата для прочистки можно замочить в ацетоне и потом продуть сжатым воздухом (для этого придется снимать «крышку карбютатора»). При механической деформации или повреждении элементов эконостата лучший ремонт — это замена всей «крышки» карбюратора целиком. Либо заглушить его так как для автомобиля Нива на двигателе которого установлен карбюратор 21073 Солекс он не так важен.
Примечания и дополнения
— Устройство и принцип действия эконостата карбюратора 21073 Солекс аналогично устройству и принципу действия эконостата карбюраторов Солекс 2108, 21081, 21083, 21051, 21053.
— В ряде случаев, для более тонкой настройки работы эконостата, вместо заглушки в верхней части топливного канала устанавливают воздушный жиклер определенного сечения. Подробнее: «Доработка эконостата карбюратора Солекс».
Еще статьи по системам карбюратора 21073 Солекс
Cхема экономайзера Солекс 21073
ГДС 21073 Солекс
Жиклеры карбюратора 21073 Солекс
Принцип действия УН 21073 СолексСравнительный тест-ремонт автомобилей
— «Эконостат карбюратора 2108, 21081, 21083 Солекс: устройство, принцип действия».
— «Эконостат карбюратора 2105, 2107 Озон».
— «Схема: эконостат Солекс 2108, 21081, 21083»
twokarburators.ru
Основные системы и устройства карбюратора Солекс
Ниже представлен краткий обзор систем, устройств и механизмов карбюратора Солекс (2108, 21081, 21083), автомобилей ВАЗ 2108, 2109, 21099.
Пусковое устройство
Пусковое устройство карбюратора 2108, 21081, 21083 Солекс предназначено для обеспечения пуска холодного двигателя автомобиля. Состоит из корпуса, диафрагмы со штоком, рычагов привода воздушной и дроссельной заслонок.
Система холостого хода
СХХ предназначена для обеспечения работы двигателя на холостом ходу. Она включает в себя: топливный и воздушный жиклеры; топливные, воздушные, эмульсионные каналы; винты регулировки «количества» и «качества» топливной смеси, поступающей в двигатель.
схема системы холостого хода карбюратора Солекс 2108, 21081, 21083Экономайзер принудительного холостого хода (ЭПХХ)
ЭПХХ необходим для отключения подачи топлива в двигатель через систему холостого хода после остановки двигателя и при переходе с работы на холостом ходу к мощностным режимам. ЭПХХ состоит из электромагнитного клапана, электронного блока управления, концевого выключателя (наконечника винта «количества» топливной смеси).
видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083Главные дозирующие системы обеих камер карбюратора (ГДС)
ГДС обеспечивает работу карбюратора при запуске двигателя, работе на малых, средних и максимальных нагрузках. Состоит из главных топливных и воздушных жиклеров, эмульсионных трубок и эмульсионных колодцев, воздушных и топливных каналов, диффузоров с распылителями.
Переходные системы обеих камер карбюратора
Переходные системы необходимы для плавного перехода с холостого хода на малые и средние нагрузки (переходная система 1-й камеры). И со средних нагрузок на мощностные режимы работы двигателя (переходная система 2-й камеры). Переходные системы карбюратора состоят из топливных и воздушных каналов, топливных и воздушных жиклеров, выходных отверстий в обеих камерах карбюратора.
выходные отверстия переходных систем обеих камер карбюратора 2108, 21081, 21083 СолексУскорительный насос (УН)

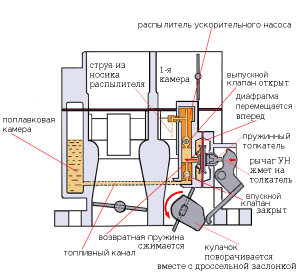

УН необходим для кратковременного принудительного обогащения топливной смеси при открытии дроссельной заслонки на разных режимах работы двигателя автомобиля. УН состоит из корпуса, диафрагмы с толкателем и пружиной, шарикового клапана, топливных каналов, распылителя с двумя носиками в разные камеры карбюратора, механического привода от кулачка на оси дроссельной заслонки первой камеры.
Экономайзер мощностных режимов
Экономайзер мощностных режимов служит для дополнительного обогащения топливной смеси на мощностных и нагрузочных режимах, поддерживая стабильную работу двигателя. Состоит из корпуса, диафрагмы с пружиной, шарикового клапана, топливного жиклера.
снятие диафрагмы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 СолексЭконостат
Эконостат обогащает топливную смесь поступающую в цилиндры двигателя на скоростных режимах, при полностью открытых дроссельных заслонках. Состоит из топливного жиклера, трубки, топливного канала.
Поплавковый механизм
Поплавковый механизм предназначен для регулировки топливоподачи в карбюратор. Состоит из игольчатого запорного клапана и поплавков.
элементы верхней части поплавковой камеры карбюратора СолексМеханизм блокировки дроссельной заслонки второй камеры карбюратора
Механизм блокировки обеспечивает устойчивую работу двигателя при движении автомобиля с непрогретым двигателем. Дроссельная заслонка второй камеры открывается только при определенной величине открытия воздушной заслонки карбюратора. В других случаях ее блокирует рычаг на оси дроссельной заслонки второй камеры карбюратора.
Еще статьи по карбюраторам 2108, 21081, 21083 Солекс
— «Провал» при нажатии на педаль «газа»
— «Переливает» карбюратор
— Регулировка оборотов холостого хода двигателя с карбюратором Солекс
— Быстрый старт автомобиля с карбюратором Солекс
— Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс
twokarburators.ru
Эконостат карбюратора 2108, 21081, 21083 Солекс
Назначение эконостата карбюратора 2108, 21081, 21083 Солекс
Эконостат карбюратора 2108, 21081, 21083 Солекс предназначен для дополнительного обогащения топливной смеси, поступающей в цилиндры двигателя на режиме максимальных нагрузок с целью увеличения мощности и приёмистости.
Устройство эконостата Солекс
Эконостат представляет собой трубку с распылителем, встроенную в крышку (верхнюю часть карбюратора), которая погружена в поплавковую камеру карбюратора.
1. Топливозаборная трубка.
2. Топливный жиклер.
3. Распылитель.
4. Топливный канал.
Принцип действия эконостата
Под действием сильного разрежения у носика распылителя эконостата (дроссельные заслонки полностью открыты, обороты коленчатого вала предельные), топливо из поплавковой камеры поднимается вверх по топливозаборной трубке. Далее оно попадает в топливный канал, а потом в распылитель. Топливная смесь обогащается, мощность и приемистость двигателя растет.
Ремонт эконостата
Ремонт эконостата заключается в прочистке, промывке и продувании его каналов. Удобнее всего это сделать сняв крышку карбюратора.
элементы эконостата карбюратора 2108, 21081, 21083 СолексПримечания и дополнения
— Сравнение: «Эконостат карбюратора 21073 Солекс: устройство, принцип действия».
Еще статьи по карбюраторам Солекс
— Замена диафрагмы (мембраны) ускорительного насоса карбюратора 2108, 21081, 21083 Солекс
— Экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс
— Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс
— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс
— Пусковое устройство карбюратора 2108, 21081, 21083 Солекс
