Карбюратор К-151 регулировка
Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок № 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается.
Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.

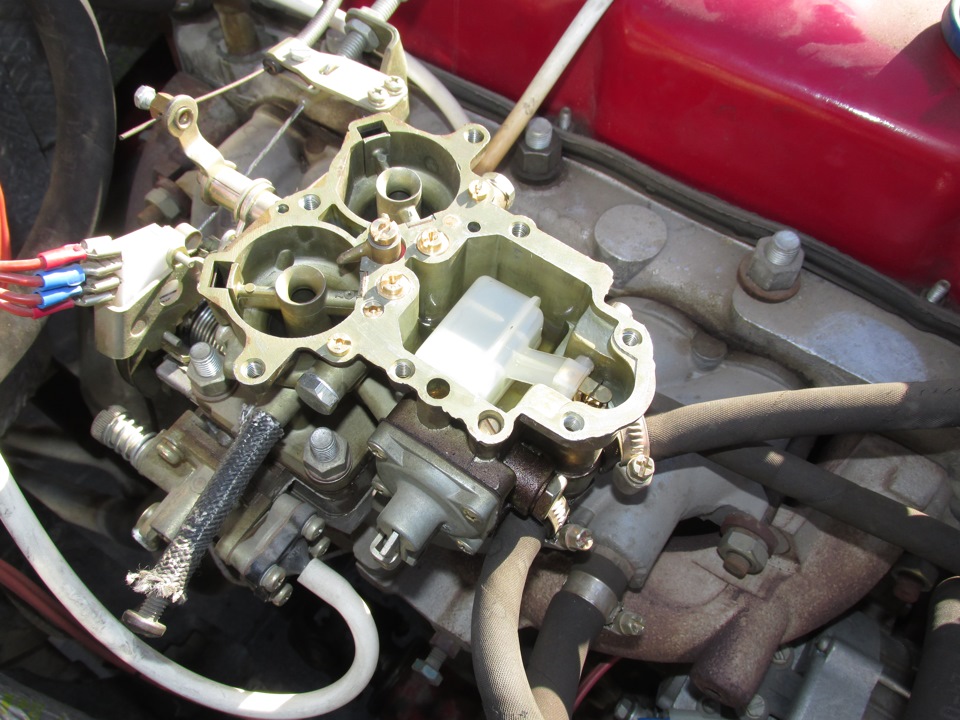

Регулировка поплавка карбюратора
Поплавковый механизм регулируем подгибанием язычка.
Регулируем до размера 10,75—11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.
Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса.
Такую регулировку можно провести и без установки карбюратора на автомобиль.
Для этого необходимо установить карбюратор на горизонтальную плоскость.
На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например шприцем, создаем небольшое избыточное давление топлива.
Можно просто поднять конец шланга на высоту 30—40 см и заливать в него топливо через воронку.
Этого давления будет вполне достаточно для заполнения поплавковой камеры и про ведения замеров.
Перед тем, как приступить к регулировке холостого хода надо убедиться в исправности системы зажигания (свечи, высоковольтные провода, угол опережения зажигания), а также отрегулировать зазоры между клапанами и коромыслами ГРМ.
Запустив, прогреваем двигатель до температуры охлаждающей жидкости 80—90°С.
Заворачиваем до упора винт качества и винт эксплуатационной регулировки (количества) частоты вращения коленчатого вала.
Затем отворачиваем винт качества на 2—3, а количества на 5—6 оборотов.
Пускаем двигатель и винтом эксплуатационной регулировки (количества) устанавливаем частоту вращения коленчатого вала 550—650 мин.
Снятие и проверка электромагнитного клапана системы ЭПХХ
Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.
Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.
При выключенном зажигании отсоединяем провода.
Ключом на 10 отворачиваем гайку крепления клапана и минусового провода.
Для проверки клапана подуйте в боковую трубку клапана — воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты — через вторую трубку.
Неисправный клапан заменяем. Устанавливая клапан, убедитесь в правильности подсоединения шлангов:
боковая трубка соединяется с экономайзером, а центральная — с задроссельным пространством карбюратора.
Проверка блока управления системой ЭПХХ
Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.
Отсоединяем провода от микропереключателя карбюратора.
Запускаем двигатель.
Вольтметр должен показать наличие напряжения.
Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700-1 мин блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин-1 — вновь включить.
Неисправный блок заменяем.
Регулировка микропереключателя системы ЭПХХ
Отсоединяем провода от микровыключателя.
Подсоединяем к его штекерам омметр.
При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.
Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

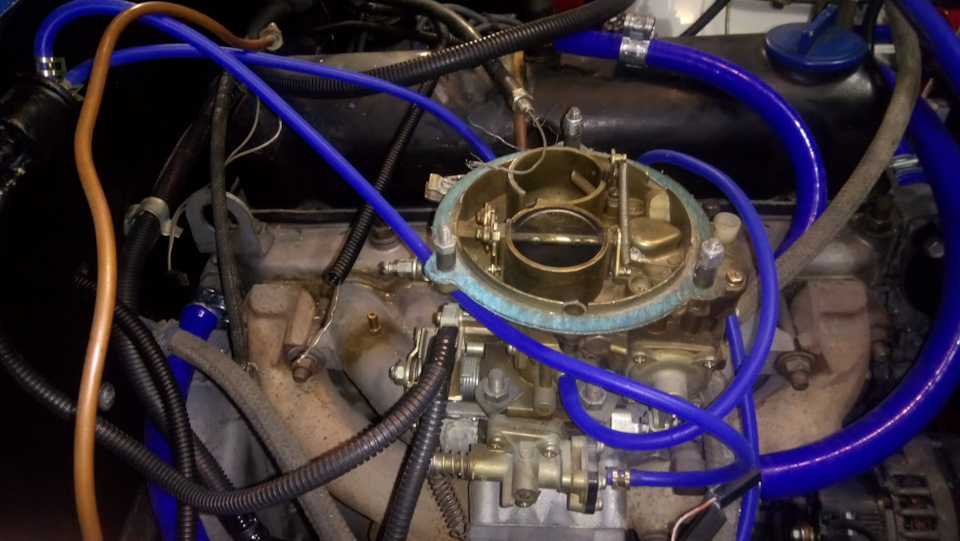

Как установить на ГАЗ-24 карбюратор К151?
Что понадобится (описываю полный комплект, дальше сам смотри):— сам К-151
— круглая кастрюля
— клапанная крышка с кронштейном для троса в нужном месте (или ножовка по металлу, дрель, заклепочник и подходящий кусок стального уголка)
— трос газа от Газели с 402-м движком
— 4 шпильки М8х60
— 4 гайки М8 с пластмассовыми колечками или гроверами
— прокладки карбюратора, 3 штуки
— шланг топливный, этак метровый кусок
— шланг вакуумный, тоже около метра
— хомуты под оба шланга, точно не помню сколько
— что-то, чем можно заглушить лишние вакуумные соски на карбе.
— круглый воздушный фильтр
— фильтр тонкой очистки топлива (обычный, пластмассовый)
— блок управления ЭПХХ
— контактная колодка для этого блока
— пневмоклапан ЭПХХ
— клеммы обычные (мама) и колечками, как на катушке зажигания, штук по пять
— ножницы по металлу
Сам процесс: (очередность действий сам смотри, я более-менее от балды пишу, ибо уже не помню, как удобнее).
1. Снимаем 126-й с воздуханом и всеми прокладками.
2. Выкручиваем шпильки из коллектора.
3. Снимаем клапанную крышку и заменяем на правильную (или мастерим самопальный кронштейн и приклепываем на специально для этого выдавленное место на старой).
4. Снимаем трос газа. Удобнее открутить педаль и вытянуть трос за нее, а потом уже в руках пересаживать наконечник.
5. Перекручиваем внешнюю обойму на новый кронштейн.
6. Продеваем новый трос, прикручиваем педаль на место, под капотом надеваем на трос оплетку и пока так оставляем.
7. Вкручиваем в коллектор длинные шпильки.
8. Берем в руки «поднос», прикладываем к подошве карба и убеждаемся, что механизм холостого хода не расходится с одной стороной. Берем ножницы по металлу, прорезаем край подноса и отгибаем полученный лепесток, чтобы не мешался.
9. Ставим новый карб с прокладками в последовательности: коллектор — прокладка — «поднос» — прокладка — толстая проставка — прокладка — карб. Затягиваем гайки _без фанатизма_, только чтобы прокладки обжались.
10. Изогнув, привинчиваем оплетку троса подсоса и сам трос.
11. Пытаемся прикрутить к сектору кончик троса газа и убеждаемся, что он не достает — оплетка слишком длинная. Берем кусачки и укорачиваем оплетку по месту.
12. Прикручиваем, наконец, трос газа. Убеждаемся, что заслонки полностью открываются и закрываются.
13. По максимуму избавляемся от кошмарных резьбовых штуцеров топливной системы, стянув шланги со штуцеров бензонасоса и карба и выкинув все, что висит между этими точками. Включая штатный фильтр тонкой очистки.
Взамен нарезаем подходящие отрезки из купленного топливного шланга и сращиваем все взад, используя купленный нормальный ФТО.
14. Смотрим по мануалу разводку вакуумных шлангов и нарезаем по месту нужное количество кусков. Надеваем куда надо, лишние соски глушим приготовленными резинками. Заодно надо выбрать место под клапан ЭПХХ: лучше его, вместе с блоком управления, повесить на торчащую из моторного щита прямо напротив карба шпильку.
15. Смотрим по мануалу разводку электрики ЭПХХ и отмеряем по месту длину проводов. После чего паяем разводку, используя колодку блока, клеммы и провода.
16. Подключив и проверив всю эту байду, прикручиваем к карбу кастрюлю, закладываем туда воздухан и закрываем крышку, примерившись попасть патрубком вентиляции картера четко в первую камеру.
ЗЫ:если не надо ЭПХХ, просто соединяешь прямым шлангом механизи холостого хода с соском в коллекторе.
И вот еще: если будешь курочить старую клапанную крышку, выковыряй сетки из полостей вентиляции картера и напихай вместо них более крупноячеистых стальных губок для мытья посуды.
А то многие вообще не знают, что там эти сеточки есть, а те за давностью лет уже все засраты до полной непрозрачности и непроходимости. Вот народ и удивляется, че это изо всех щелей масло лезет… Кстати, с новой крышкой эта операция, наверное, тоже не лишена смысла. Там же такие же мелкоячеистые сетки и забиваются они так же быстро.
