Как отбалансировать кардан в домашних условиях: Балансировка карданного вала — основные методы. Как отбалансировать кардан своими руками

Содержание

Как отбалансировать кардан в домашних условиях

Содержание

  1. Признаки и причины разбалансировки
  2. Как отбалансировать кардан
  3. Монтаж грузика на кардане
  4. Балансировка карданного вала в домашних условиях
  5. Место расположения дисбаланса

Балансировку карданного вала можно проводить как своими руками, так и на СТО. В первом случае для этого нужно использование специальных инструментов и материалов — грузиков и хомутов.

Однако лучше доверить балансировку «кардана» работникам станции техобслуживания, поскольку вручную невозможно с точностью вычислить массу балансира и место его установки. Существует несколько «народных» методов балансировки, о которых мы поговорим далее.

Признаки и причины разбалансировки

Основным признаком возникновения разбалансировки карданного вала автомобиля является появление вибрации всего корпуса машины. При этом она увеличивается по мере увеличения скорости движения, и в зависимости от степени дисбаланса может проявляться как уже на скорости 60-70 км/ч, так и более 100 километров в час.

Это является следствием того, что при вращении вала центр его тяжести смещается, и возникающая центробежная сила как бы «подбрасывает» автомобиль на дороге. Дополнительным признаком вдобавок к вибрации является появление характерного гула, исходящего из-под днища машины.

Причин возникновения этой поломки существует несколько. Среди них:

  • естественный износ детали при длительной эксплуатации;
  • механические деформации, возникшие вследствие ударов или чрезмерных нагрузок;
  • заводской брак;
  • большие зазоры между отдельными элементами вала (в случае, если он не цельный).

Вне зависимости от причин, при появлении описанных выше признаков необходимо выполнить проверку наличия разбалансировки. Ремонтные работы можно выполнить и в собственном гараже.

Как отбалансировать кардан

Опишем процесс балансировки карданного вала своими руками с помощью известного «дедовского» метода. Он несложный, однако его выполнение может занять достаточно много времени. Вам обязательно нужна будет смотровая яма, на которую необходимо предварительно загнать машину.

Также вам понадобятся несколько грузиков разных масс, используемых при балансировке колес. Как вариант, вместо грузиков можно использовать нарезанные кусочками электроды от сварки.

Алгоритм работы будет такой:

  1. Длину карданного вала условно делят на 4 равные части в поперечной плоскости (частей может быть и больше, все зависит от амплитуды вибраций и желания автовладельца тратить на это много сил и времени).
  2. К поверхности первой части карданного вала надежно, но с возможностью дальнейшего демонтажа, прикрепляют упомянутый выше грузик. Для этого можно воспользоваться металлическим хомутом, пластиковой стяжкой, скотчем или другим подобным приспособлением. Вместо грузика можно использовать электроды, которых под хомут можно подложить сразу несколько штук. По мере снижения массы их количество уменьшают (или наоборот при увеличении добавляют).
  3. Далее проводится тестирование. Для этого выезжают на машине на ровную дорогу и анализируют, не уменьшилась ли вибрация.
  4. Если ничего не изменилось, необходимо вернуться в гараж, и перевесить груз на следующий отрезок карданного вала. После чего повторить тестирование.

Монтаж грузика на кардане

Пункты 2, 3 и 4 из приведенного списка необходимо выполнять до тех пор, пока вы не найдете на карданном вале участок, на котором грузик уменьшает вибрацию. Далее аналогично опытным путем необходимо определить массу грузика. В идеале при его правильно подборе вибрация должна исчезнуть совсем.

Окончательная балансировка «кардана» своими руками заключается в жесткой фиксации выбранного грузика. Для этого желательно использовать электросварку. Если у вас ее нет, то в крайнем случае можно воспользоваться популярным средством под названием «холодная сварка», или хорошенько затянуть металлическим хомутом (например, сантехническим).

Балансировка карданного вала в домашних условиях

Существует еще один, хотя и менее эффективный метод диагностики. В соответствии с ним необходимо демонтировать карданный вал с автомобиля. После этого нужно найти или подобрать ровную поверхность (желательно идеально горизонтальную). На нее кладутся два стальных уголка или швеллера (их размер неважен) на расстоянии чуть меньше длины карданного вала.

После этого на них укладывается сам «кардан». Если он изогнут или деформирован, то его центр тяжести смещен. Соответственно, в этом случае он прокрутится и станет таким образом, что его более тяжелая часть окажется внизу. Это будет явным указанием автовладельцу, в какой плоскости необходимо искать разбалансировку. Дальнейшие действия аналогичны предыдущему методу. То есть, на карданный вал крепятся грузики и опытным путем вычисляются места их крепления и масса. Естественно, что грузики крепят на противоположной стороне от той, куда смещен центр тяжести вала.

Еще один эффективный метод заключается в использовании анализатора частоты. Его можно сделать своими руками. Однако необходима программа, которая на ПК имитирует электронный осциллограф, показывающий уровень частоты возникающих колебаний при вращении кардана. Ее вы можете сказать из интернета в свободном доступе.

Итак, для измерений звуковых колебаний вам понадобиться чувствительный микрофон в механической защите (поролон). Если его нет, то можно смастерить приспособление из динамика среднего диаметра и металлического прута, который будет передавать на него звуковые колебания (волны). Для этого в центр динамика приваривается гайка, в которую вставляется металлический прут. На выходы динамика припаивается провод со штекером, который подсоединяется на вход микрофона в ПК.

Далее процедура замера происходит по следующему алгоритму:

  1. Приводную ось автомобиля вывешивают, давая колесам свободно вращаться.
  2. Водитель машины «разгоняет» ее до скорости, на которой обычно возникает вибрация (обычно это 60. 80 км/ч, и подает сигнал человеку, который проводит замеры.
  3. Если вы пользуетесь чувствительным микрофоном, то достаточно близко поднести его к месту нанесения меток. Если же у вас динамик с металлическим щупом, то его предварительно нужно закрепить к месту, максимально приближенному к нанесенным меткам. Результат фиксируется.
  4. На карданный вал наносят условные четыре метки по окружности, через каждые 90 градусов, и нумеруют их.
  5. К одной из меток присоединяют тестовый грузик (массой 10. 30 грамм) с помощью ленты или хомута. Также можно использовать непосредственно болтовое соединение хомута как грузик.
  6. Далее проводятся замеры с грузиком на каждом из четырех мест в последовательности с нумерацией. То есть, четыре замера с перемещением груза. Результаты амплитуды колебаний фиксируются на бумаге или компьютере.

Место расположения дисбаланса

Результатом проведенных экспериментов будут числовые значения напряжения на осциллографе, отличающиеся друг от друга по величине. Далее необходимо построить схему в условном масштабе, который бы соответствовал числовым значениям. Рисуется окружность с четырьмя направлениями, соответствующими расположению груза. От центра по этим осям в условном масштабе наносятся отрезки по полученным данным.

Потом следует графически разделить пополам отрезки 1-3 и 2-4 перпендикулярными им отрезками. От середины окружности через точку пересечения последних отрезков рисуется луч до пересечения с окружностью. Это и будет точка расположения дисбаланса, которую нужно компенсировать (см. рисунок).

Искомая точка расположения компенсационного грузика будет находиться на диаметрально противоположном конце. Что касается массы грузика, то она вычисляется по формуле:

  • масса дисбаланса — искомое значение массы устанавливаемого дисбаланса;
  • уровень вибрации без пробного груза — значение напряжения по осциллографу, измеренное до установки пробного груза на кардан;
  • среднее значение уровня вибрации — среднее арифметическое между четырьмя замерами напряжения по осциллографу при установке пробного груза в четырех указанных точка на кардане;
  • значение массы пробного груза — значение массы установленного экспериментального груза, в граммах;
  • 1,1 — поправочный коэффициент.

Обычно масса устанавливаемого дисбаланса составляет 10. 30 грамм. Если у вас по каким-либо причинам не получилось точно вычислить массу дисбаланса, можно установить ее экспериментальным путем. Главное, знать место установки, а значение массы корректировать в процессе езды.

Однако, как показывает практика, самостоятельная балансировка карданного вала описанным выше методом лишь частично устраняет проблему. На машине можно будет еще ездить продолжительное время без существенных вибраций. Но полностью от нее избавится не удастся. Поэтому другие детали трансмиссии и ходовой будут работать при ней. А это негативно сказывается на их работоспособности и ресурсе. Поэтому даже после проведения самостоятельной балансировки нужно обратиться с этой проблемой на станцию технического обслуживания.

Замена крестовины карданного вала — Auto-Self.

ru

Крестовина карданного вала – шарнир, применяющийся для передачи крутящего момента к мосту в условиях меняющегося положения автомобиля в пространстве.

Присутствует в машинах заднеприводной компоновки, где для передачи усилий от двигателя к колесам используется карданный вал и мосты.

Содержание

  • Устройство крестовины
  • Возможные неисправности и их признаки
  • Замена крестовины
  • Демонтаж
  • Монтаж
  • Балансировка карданного вала

Устройство крестовины

В состав карданного шарнира входит:

  • две вилки;
  • четыре шипа;
  • игольчатые подшипники;
  • стопорные кольца.

Геометрически крестовина представляет собой перпендикулярные оси, опирающиеся на подшипники игольчатого типа. Устройство изготавливается из легированной стали, проходит закалку и обладает высокой прочностью. Благодаря этому, крестовина способна длительное время выдерживать высокие нагрузки.

В процессе движения автомобиля крестовина карданного вала обеспечивает соосность крутящихся деталей, постоянно меняющих свое положение в пространстве. Помимо этого, агрегат способствует гашению динамических колебаний.

Возможные неисправности и их признаки

Ремонт карданной передачи в целом и крестовины кардана в частности необходимо производить при наличии следующих признаков:

  1. вибрация карданного вала;
  2. стуки при трогании;
  3. скрип при разгоне;
  4. ощущение биения в ходовой части.

Основные неисправности карданной передачи, требующие ее ремонта и сопровождающиеся вышеприведенными симптомами, заключаются в заклинивании или разрушении крестовины кардана, а также в ее значительной выработке.

Последнее приводит к появлению люфта. Неисправный карданный шарнир требует замены, после которой может возникнуть необходимость в том, чтобы отцентровать отремонтированный карданный вал.

Замена крестовины

Далее будет рассмотрены ремонтные работы на ВАЗ-2107 как наиболее распространенной модели авто, оснащенного карданным валом и, соответственно, имеющей шарнирную передачу крутящего момента.

Для работы потребуется:

  • ключи на 12 и 13 рожкового типа;
  • ключи на 13 и 27 накидного типа;
  • молоток;
  • надставка;
  • съемник стопорного кольца или пассатижи;
  • съемник навесного подшипника.

На заметку: за сутки до замены крестовину кардана обильно заливают жидкостью типа WD-40 для облегчения выкручивания болтов. Последние в процессе эксплуатации закисают настолько, что открутить их без предварительной подготовки удается не всегда.

Демонтаж

Замена крестовины карданного вала ВАЗ-2107 начинается с нанесения меток, с помощью которых отмечается взаимное расположение частей вала относительно друг друга. В некоторых случаях это позволяет избежать дальнейшей балансировки детали. Работу выполняют на подъемнике или эстакаде.

Работу начинают с демонтажа карданного вала. Перед тем, как снять кардан, рекомендуется легкими ударами молотка обстучать все имеющиеся резьбовые соединения. После этого ключом на 13 выкручивают болты крепления подвесного подшипника и гайки, крепящие вал к хвостовику. После этого деталь снимают с автомобиля.

Сняв с крестовины стопорные кольца, вал устанавливают таким образом, чтобы подлежащая замене деталь была на весу. После этого молотком и оправкой с крестовины сбивают чашки и извлекают элемент. В качестве оправки можно использовать отрезок трубы или ключ-головку подходящего диаметра. Чтобы облегчить извлечение крестовины, следует зачистить края посадочного места наждачной бумагой или напильником.

Монтаж

Перед тем, как собрать карданную передачу, следует тщательно очистить от загрязнений посадочные места крестовину и стопорных колец. Края отверстий можно обработать наждачной бумагой. Перед началом монтажа с новой крестовины необходимо снять чашечки, после чего не полностью вставить их в посадочные отверстия.

Сама крестовина вставляется в уже установленные чашечки, после чего они набиваются на нее до конца. Для удобства можно использовать мощную струбцину, позволяющую запрессовать элементы без ударных нагрузок. Аналогичным образом осуществляют монтаж крестовины с другой стороны. После этого устанавливаются стопорные кольца.

Совместно рекомендуется заменить и подвесной подшипник.

Замена подвесного подшипника карданного вала осуществляется следующим образом:

  1. ключом на 27 и воротком срывают и откручивают гайку крепления вилки хвостовика;
  2. съемников срывают подшипник, после чего сбивают его ударами молотка;
  3. очищают посадочное место;
  4. монтируют новый подшипник стопорным кольцом назад;
  5. надевают пылезащитную шайбу;
  6. надевают вилку;
  7. затягивают фиксирующую гайку.

Аналогичным образом осуществляется замена крестовины на автомобилях «Газель» и других заднеприводных моделях. Перед тем, как проверить правильность работ на ходу, следует завести авто и понаблюдать за ним. На холостых оборотах машина не должна вибрировать и издавать посторонних стуков.

Наличие вибрации может свидетельствовать о неправильной установке деталей относительно друг друга и необходимости балансировки карданного вала.

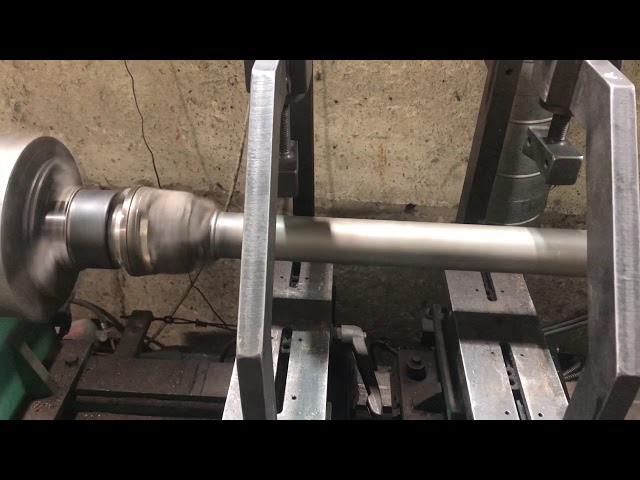

Балансировка карданного вала

Качественная балансировка в домашних условиях невозможна. Для этого требуется сложное диагностическое и балансировочное оборудование, которое можно найти только на заводах и в специализированных мастерских.

При необходимости дома можно произвести грубую балансировку, которая позволит некоторое время эксплуатировать автомобиль.

Чтобы отбалансировать кардан, автомобиль полностью вывешивают, запускают двигатель и включают 4-ю передачу. При этом вал начинает медленно вращаться. Для определения мест, в которых необходима балансировка, в 1 мм от вала фиксируют кусочек мела. Неотбалансированный вал будет слегка смещаться. При этом в местах биения останутся метки.

Уравновесить слишком легкие участки с тяжелыми можно путем наваривания на них небольшого количества металла. При этом после добавления каждого грамма веса следует проводить ходовые испытания, отмечая степень достигнутого эффекта. Процедуру прекращают тогда, когда вибрация автомобиля на ходу полностью или почти полностью исчезает.

Техническое обслуживание

Техническое обслуживание карданной передачи заключается в периодическом, раз в несколько месяцев, шприцевании крестовины.

Процедура представляет собой заведение в деталь смазки и выполняется на УАЗ-патриот и автомобилях иностранного производства. Отечественная «классика» в шприцевании кардана не нуждается. Для смазки применяют высокотемпературные пластичные составы класса вязкости NLGI-2, способные длительно сохранять свои качества в тяжелых условиях.

Своевременное обслуживание и диагностика карданного вала и крестовины позволяют сохранить в исправном состоянии мосты и коробку передач. В автомобилях заднеприводной конструкции поломка этих агрегатов часто становится следствием вибрации, возникающей при неисправностях кардана.

Поделитесь с друзьями в соц.сетях:

Снятие и установка карданного вала и замена масла в редукторе заднего моста :: Документация :: RU BMW

Устанавливается два исполнения карданных валов. Первый — карданный вал, который состоит из двух частей с подшипником в центре. Второй- с двумя центральными подшипниками и одним дополнительным шарниром равных угловых скоростей. Обязательно учитывайте эти различия при снятии.

СНЯТИЕ

Подъём и установка машин на подставки может повлечь за собой несчастные случаи! Будьте предельно осторожны и перед работой ознакомьтесь с разделом Поддомкрачивание и буксировка.

1.Автомобиль поднимите, установите на подставки. Изучив раздел «Снятие и установка системы выпуска», снимите систему выпуска.

2.Открутив болты, снимите с днища теплозащитные экраны.

3.Удерживая карданный вал ленточным ключом, открутите болты и отсоедините эластичную муфту от коробки передач.

4.Отсоедените карданный вал от редуктора заднего моста открутив болты крепления. Внимание: Чтобы правильно установить карданный вал делайте пометки краской.

5.На несколько оборотов ослабьте резьбовое кольцо на скользящем элементе. Используйте для этого большой гаечный ключ. Если данного ключа не имеется, ослабьте колесо с помощью газового ключа.

Не ослабляйте болты крепления центрального подшипника.

6.Отврёткой отожмите от редуктора заднего моста фланец карданного вала. Карданный вал при этом будет сдвигаться у скользящего элемента.

7. Болты крепления центрального подшипника ослабьте. Прочтите инструкцию.

Удерживайте карданный вал от падения! Не роняйте вал в шарниры! Например, у шарнира равных углов скоростей вал может повредить резиновый чехол.

8. Карданный вал, который состоит из трёх частей: Таким — же образом открутите второе резьбовое колесо центрального подшипника. Передний фланец карданного вала отожмите назад. Карданный вал при этом сдвигается.

9. Карданный вал, состоящий из трех частей: Открутите болты крепления второго центрального подшипника.

Все имеющиеся шайбы болтов необходимо установить на прежнее место при сборке!

10.Карданный вал у центрального подшипника немного наклоните вниз. Достаньте из центрирующей цапфы коробки передач.

Шарнир равных угловых скоростей карданного вала защитите от грязи пластиковым пакетом, либо крышкой

УСТАНОВКА

Карданный вал отбалансирован. Замена допускается исключительно в комплекте. Изношенные валы заменяйте.

Если из карданного вала доноситься шум, либо ощущается вибрация, необходимо его отбалансировать на одной из специализированных СТО.

1.1 Если эластичная муфта повреждена, либо деформирована, замените её. Для этого открутите крепления. Исправную муфту установите так, чтобы стрелки окружности указывали в сторону необходимых рычагов фланца.

12.Перед установкой обязательно визуально проверьте центрирующий элемент карданных валов. Центрирующий элемент смажьте смазкой “MOLYKOTE LONGTHERM 2 PLUS”, либо “OPTIMOL OLISTAMOLY 2”. Если элемент повреждён — замените его на станции технического обслуживания.

13.Кардонный вставьте в центрирующий элемент. Не затягивая, закрепите болтами.

14.Кардонный вал с вытянутым шарниром наденьте на фланец редуктора заднего моста.

15.Резьбовое кольцо немного затяните у скользящего элемента. Используйте момент 10 Н•м.

16. Гайки крепления карданного вала равномерно затяните. Делайте это с усилиями, приведенными в Спецификациях. Используйте только новые самостопорящиеся гайки.

17. Новыми самостопорящимися гайками затяните карданный вал к фланцу КПП. Момент зависит от типа прочности Ваших болтов. Более подробно об этом читайте в спецификациях.

18. Моментом 20 Н•м закрепите центральный подшипник к днищу.

19. Карданный вал, который состоит из трёх частей: Второй центральный подшипник закрепите на днище моментом 20 Н•м. Моментом 10 Н•м затяните резьбовое колесо.

20. теплозащитный экран системы выпуска закрепите. Изучив раздел «Снятие и установка системы выпуска», установите систему выпуска.

Проверка уровня/замена масла в редукторе заднего моста

Замена масла при проведении ТО не требуется. Однако герметичность редуктора необходимо проверять регулярно!

1.Прогрейте коробку передач до температуры ладони перед заменой масла. Для этого достаточно проехать на автомобиле 15- 17 минут.

Подъём и установка машин на подставки может повлечь за собой несчастные случаи! Будьте предельно осторожны и перед работой ознакомьтесь с разделом «Поддомкрачивание и буксировка».

2.Автомобиль установите на подставки горизонтально.

3. Пробку дл заливки масла выкрутите торцевым ключом на 10, либо 12 мм. Выливание некоторого количества масла говорит о том, что коробка герметична и количество масла вполне достаточное. В других случаях проверьте, достигает — ли количество масла нижнего края отверстия.

При выявлении более серьёзной утечки масла необходимо немедленно устранить неисправность.

4. Под редуктор поставьте ёмкость. Выкрутите сливную пробку. Масло слейте.

В пунктах продаж масел у Вас могут принять некоторое количество отработанного масла. При покупке нового масла обязательно сохраняйте чеки и канистры, для того, чтобы была возможность сдать отработанное масло в полном объёме. Внимание! Удаление масла вместе с бытовыми отходами может нанести невосстановимый вред окружающей среде! Не допускайте этого!

5. Магнитная пробка сливного отверстия притягивает попавшую в редуктор металлическую стружку. Каждый раз протирайте пробку от неё! Затяните пробку с новой прокладкой из алюминия А22 x 27 моментом Н•м.

6.Масло залейте в редуктор. Более подробную информацию о маслах ищите в Спецификациях.

Масло коробок передач имеет достаточно высокую вязкость, что указывает на то, что масло нужно заливать постепенно.

7.Моментом, приведённым в спецификациях, затяните пробку с новой прокладкой из алюминия А22 x 27. Более подробно об этом прочтите в спецификациях!

Добавлено: 26.11.2010 12:21
