Помогите подсоединить тахометр на дизеле. — Народ, подскажи !!!
#1 ВНЕ САЙТА beag
Отправлено 13 June 2013 — 20:00
Решили с батей установить ему тахометр в Террано-1, 91 год тд 27т, трансмиссия мех. Подскажите куда его подсоединять? Может быть у кого то есть схема такого подсоединения.
- Наверх
- ↓
- ↑
#2 ВНЕ САЙТА Brit
Отправлено 13 June 2013 — 23:15
куда его подсоединять? Может быть у кого то есть схема такого подсоединения.
на генератор, схемы под рукой нет, загугли
- Наверх
- ↓
- ↑
#3 ВНЕ САЙТА resurs
Отправлено 13 June 2013 — 23:21
Если не гене нет фишки W(это штатный выход на управление прибора),то
паяешь провод с любой из обмоток ,до диодов генератора и выводишь на управление тахометра.
Т.е +прибора на +,- прибора на -,провод с гены на управление прибора.
Сообщение отредактировал resurs: 13 June 2013 — 23:23
- Наверх
- ↓
- ↑
#4 ВНЕ САЙТА beag
Отправлено 14 June 2013 — 10:02
Спасибо, примерномне смысл понятен, т.е. других вариантов нет.
- Наверх
- ↓
- ↑
#5 ВНЕ САЙТА Bryntsev
Отправлено 14 June 2013 — 15:00
Спасибо, примерномне смысл понятен, т.
е. других вариантов нет.
е. других вариантов нет.Более менее реальных нет. Только через генератор.
У меня изначально паяли генератор как было указано выше, после подключали тахометр.
- Наверх
- ↓
- ↑
#6 ВНЕ САЙТА alexsc
Отправлено 14 June 2013 — 16:05
Не помню на каком дизеле, для тахометра был разъем на одной из форсунок, катушка улавливала движение иглы и получались импульсы для тахометра (очень редкий случай, но на всякий случай осмотри форсунки, может одна из них с разъемом). А в комплектации террано с тахометром откуда берет импульсы?
- Наверх
- ↓
- ↑
#7 ВНЕ САЙТА beag
Отправлено 14 June 2013 — 20:30
Ребята спасибо! Позвонил бате, рассказал, он сам накинул соплю на клему w и приборчик заработал.
- Наверх
- ↓
- ↑
#8 ВНЕ САЙТА resurs
Отправлено 14 June 2013 — 20:39
Ребята спасибо! Позвонил бате, рассказал, он сам накинул соплю на клему w и приборчик заработал. Тепрь дальше будет сам его вставлять на руль или в панель.
Видишь,как здорово,ну,а мне так не повезло-пришлось впаиваться в гену.
- Наверх
- ↑
#9 ВНЕ САЙТА борода
Отправлено 14 June 2013 — 22:14
Вообще на турбо Теранцах сигнал берется с датчика шестерни тнвд, потом идет на блок egr и оттуда идет уже на штатный тахометр, а на атмосфернике сигнал с датчика идет сразу на тахометр.
Даже сам прибор TD27, отличается от TD27D.
- kilov и Ruzniy это нравится
- Наверх
- ↓
- ↑
#10 ВНЕ САЙТА kilov
Отправлено 14 June 2013 — 22:45
Вообще на турбо Теранцах сигнал берется с датчика шестерни тнвд, потом идет на блок egr и оттуда идет уже на штатный тахометр, а на атмосфернике сигнал с датчика идет сразу на тахометр. Даже сам прибор TD27, отличается от TD27D.
Борода, точно сказано! И добавлю еще , у атмосферника датчик стоит на перегородке салона. А у топик стартера видать гена стоит от атмо, потому что у турбы там нет клемы W и пришлось бы ее колхозить.
- Наверх
- ↓
- ↑
#11 ВНЕ САЙТА Ruzniy
Отправлено
Вообще на турбо Теранцах сигнал берется с датчика шестерни тнвд, потом идет на блок egr и оттуда идет уже на штатный тахометр, а на атмосфернике сигнал с датчика идет сразу на тахометр. Даже сам прибор TD27, отличается от TD27D.
От не видал раньше этой темы, с Терано пришло повозиться с подключением тахометра, так толкои недоделал. Теперь все понятно и спасибо за подробность.
- Наверх
- ↓
- ↑
#12 ВНЕ САЙТА Grigori
Отправлено 05 September 2015 — 13:19
Вот это и я сейчас мудрю на старом пепелаце, на гене есть фишка W что обнадеживает на позитивный результат.
- Наверх
- ↓
- ↑
#13 ВНЕ САЙТА jesan
Отправлено 05 September 2015 — 22:46
Тоже себе хотел сильно тахометр, купил другую приборку и электрик сосед сделал все подключил за пол дня, как то подключал через генератор.
- Наверх
- ↓
- ↑
#14 ВНЕ САЙТА АндрейПатрол
Отправлено 08 September 2015 — 08:53
Я тоже мастерил :
http://www.offroadma…р-вместо-часов/
- Наверх
- ↓
- ↑
Как подключить тахометр на дизельный двигатель
Забыли пароль? Показано с 1 по 10 из Опции темы Подписаться на эту тему….
Как подключить тахометр на дизель??? Всем здрасти! У меня Toyota Carina г.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как подключить тахометр на дизельный двигатель уаз
- Форум Хабаровска — 27R.Ru — 27 Регион
- Установка тахометра своими руками: доступная инструкция
- Как подключить тахометр?
- Тахометр на дизель
- Тахометр на дизель
- Как работает тахометр на дизеле
- Тахометр на дизель своими руками
- Подключение тахометра к двигателю своими руками

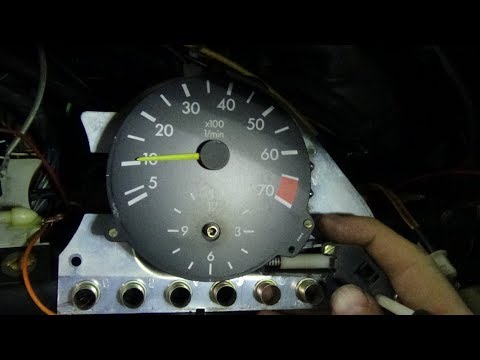

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: тахометр ваз 2106 в форд транзит ( дизель )
