Размеры сопрягаемых деталей двигателя. Инструкция по ремонту двигателей УМЗ-4216 и УМЗ-4213

Сопряженные детали Размер, мм Посадка, мм
Отверстие Вал
1 Поршень (канавка) – нижнее компрессионное кольцо
⌀2,0
+0,070
+0,050
⌀2,0

-0,012
Зазор
0,082
0,050
2 Поршень (канавка) – верхнее компрессионное кольцо
⌀2,0
+0,070
+0,050
⌀2,0

-0,012
Зазор
0,082
0,050
3 Поршень (канавка) – маслосъемное кольцо чугунное
⌀5
+0,050
+0,035
⌀5
-0,010
-0,030
Зазор
0,085
0,045
4 Гильза цилиндра – юбка поршня, диаметр Группа А
⌀100
+0,036
+0,024
⌀100

-0,012
Зазор
0,048
0,024
Группа Б
⌀100
+0,048
+0,036
⌀100
+0,12
Зазор
0,048
0,024
Группа В
⌀100
+0,060
+0,048
⌀100
+0,24
+0,12
Зазор
0,048
0,024
Группа Г
⌀100
+0,072
+0,060
⌀100
+0,036
+0,024
Зазор
0,048
0,024
Группа Д
⌀100
+0,084
+0,072
⌀100
+0,048
+0,036
Зазор
0,048
0,024
1 Шкив коленчатого вала – ступица шкива, диаметр
⌀57
+0,060
⌀57

-0,60
Зазор 0,12
2 Крышка распределительных шестерен – сальник в сборе, диаметр
⌀81,5
+0,06
⌀81,5
+0,35
+0. 20
Натяг
0,35
0,14
3 Шестерня коленчатого вала -коленчатый вал, диаметр
⌀40
+0,027
⌀40
+0,025
+0,009
Зазор 0,018
Натяг 0,025
4 Упорная шайба – коленчатый вал, диаметр
⌀40
+0,250
+0,080
⌀40
+0,025
+0,009
Зазор
0,241
0,055
5 Втулка шатуна – поршневой палец (разбиваются на 4 группы, маркировка – краской), диаметр Белая
⌀25
+0,0070
+0,0045
⌀25

-0,0025
Зазор
0,0005
0,0045
Зелёная
⌀25
+0,0045
+0,0020
⌀25
-0,0025
-0,0050
То же
Жёлтая
⌀25
+0,0020
+0,0005
⌀25
-0,0050
-0,0075
То же
Красная
⌀25
+0,0003
+0,0030
⌀25
-0,0075
-0,0100
То же
6 Верхняя головка шатуна – втулка шатуна, диаметр
⌀26,25
+0,045
⌀26,27
+0,145
+0,100
Натяг
0,145
0,055
7 Поршень– поршневой палец (разбиваются на 4 группы), диаметр I
⌀25

-0,0025
⌀25

-0,0025

Зазор 0,0025
Натяг 0,0025
    II
⌀25
-0,0025
-0,0050
⌀25
-0,0025
-0,0050
То же
    III
⌀25
-0,0050
-0,0075
⌀25
-0,0050
-0,0075
То же
    IV
⌀25
-0,0075
-0,0100
⌀25
-0,0075
-0,0100
То же
8 Поршень – стопорное кольцо
⌀2,2
+0,12
⌀2
±0,03
Зазор
0,035
0,017
9 Ступица шкива коленчатого вала – шпонка ступицы
⌀8
+0,110
+0,080
⌀8
+0,05
Зазор
0,010
0,030
10 Коленчатый вал – шпонка ступицы
⌀8
+0,006
-0,016
⌀8
+0,05

Зазор 0,0006
Натяг 0,0066
11 Коленчатый вал – шпонка шестерни коленчатого вала
⌀6
-0,010
-0,055
⌀6

-0,30

Зазор 0,0020
Натяг 0,0055
12 Шестерня распределительного вала – шпонка шестерни
⌀5
+0,065
+0,015
⌀5

-0,30
Зазор
0,095
0,015
13 Коленчатый вал – подшипник первичного вала коробки передач, диаметр
⌀40
-0,0012
-0,0028
⌀40

-0,0011
Натяг
0,0028
0,0001
14 Маховик – коленчатый вал, диаметр
⌀80,02
+0,30
⌀80
-0,010
-0,029
Натяг
0,079
0,030
15 Зубчатый венец – маховик, диаметр
⌀345
+0,15
⌀345
+0,064
+0,054
Натяг
0,064
0,039
16 Коленчатый вал – шатун (осевой размер)
⌀36
+0,1
⌀36
-0,015
-0,020
Натяг
0,032
0,015
17 Ступица шкива – коленчатый вал, диаметр
⌀38,05
+0,27
⌀38
+0,020
+0,003
Натяг
0,074
0,048
18 Шатун, вкладыш – коленчатый вал
⌀61,5
+0,012
⌀58

-0,013
Натяг
0,010
0,049
19 Блок, коренные вкладыши – коленчатый вал
⌀68,5
+0,019

⌀64

-0,013
Натяг
0,020
0,066
1 Распределительная шестерня – распределительный вал, диаметр
⌀28
+0,023
⌀28
0,023
0,008
Зазор 0,015
Натяг 0,023
2 Блок цилиндров – 1 опора распределительного вала, диаметр
⌀52
+0,050
+0,025
⌀52

-0,020
Зазор
0,070
0,025
Блок цилиндров – 2 опора распределительного вала, диаметр
⌀51
+0,050
+0,025
⌀51

-0,020
То же
Блок цилиндров – 3 опора распределительного вала, диаметр
⌀50
+0,050
+0,025
⌀50

-0,020
То же
Блок цилиндров – 4 опора распределительного вала, диаметр
⌀49
+0,050
+0,025
⌀49

-0,020
То же
3 Блок цилиндров – 5 опора распределительного вала, диаметр
⌀48
+0,050
+0,025
⌀48

-0,020
То же
4 Распределительный вал (распорная втулка) –  упорный фланец
⌀4,1
+0,05
⌀4

-0,05
Зазор
0,020
0,010
5 Распределительный вал – шпонка распределительной шестерни
⌀5
-0,010
-0,055
⌀5

-0,030

Зазор 0,020
Натяг 0,055
6 Распределительная шестерня – шпонка распределительной шестерни
⌀5
+0,065
+0,015
⌀5

-0,030
Зазор
0,020
0,055
1 Втулка – ось коромысел, диаметр
⌀22
+0,020
+0,007
⌀22

-0,14
Зазор
0,034
0,007
2 Головка блока цилиндров – втулка клапана, диаметр
⌀16,98
0,035
⌀17
+0,066
+0,47
Натяг
0,086
0,092
3 Втулка клапана – впускной клапан, диаметр
⌀9
+-0,022
⌀9
-0,050
-0,075
Зазор
0,097
0,050
Втулка клапана – выпускной клапан, диаметр
⌀9
+-0,022
⌀9
-0,075
-0,095
Зазор
0,117
0,075
4 Головка блока цилиндров – седло впускного клапана, диаметр
⌀49
+0,027
⌀49
+0,125
+0,100
Натяг

0,125
0,073
Головка блока цилиндров – седло выпускного клапана, диаметр
⌀42
+0,027
⌀42
+0,125
+0,100
Натяг
0,125
0,073
1 Корпус насоса системы охлаждения – подшипник насоса, диаметр
⌀38
+0,008
-0,017
⌀17

-0,009

Зазор 0,017
Натяг 0,017
2 Ступица шкива вентилятора – вал подшипника насоса, диаметр
⌀17
-0,050
-0,077
⌀17

-0,018

3 Ступица крыльчатки насоса – вал подшипника насоса, диаметр
⌀16
-0,033
-0,060
⌀13

-0,018
Натяг
0,060
0,015
1 Шестерня привода распределителя – валик привода, диаметр
⌀13
+0,002
-0,025
⌀13

-0,011

Зазор 0,013
Натяг 0,025
2 Блок цилиндров – толкатель (разбивается на 2 группы, маркировка – клеймением цифрами 1 и 2), диаметр 1
⌀25
+0,023
+0,011
⌀29
-0,008
-0,015
Зазор
0,038
0,019
2
⌀25
+0,011
⌀29
-0,015
-0,022
Зазор
0,033
0,015
3 Блок цилиндров – корпус привода распределителя, диаметр
⌀29
+0,023
⌀13
-0,020
-0,053
Зазор
0,086
0,020
1 Втулка и вал масляного насоса в сборе – штифт, диаметр
⌀4
+-0,037
⌀4

-0,048

Зазор 0,085
Натяг 0,037
2 Корпус масляного насоса – шестерня (радиальный зазор), диаметр
⌀40
+0,119
+0,080
⌀40
-0,025
-0,075
Зазор
0,194
0,055
3 Ведомая шестерня масляного насоса – ось шестерни, диаметр
⌀13
-0,022
-0,048
⌀13
-0,064
-0,082
Зазор
0,060
0,016
4 Корпус масляного насоса – ось ведомой шестерни, диаметр
⌀13
-0,098
-0,116
⌀13
-0,064
-0,082
Натяг
0,034
0,016
5 Ведущая шестерня масляного насоса – валик, диаметр
⌀13
-0,022
-0,048
⌀13

-0,012
Натяг
0,034
0,016
6 Корпус масляного насоса – валик, диаметр
⌀13
-0,043
-0,016
⌀13

-0,012
Зазор
0,055
0,016
7 Валик масляного насоса (паз) –  пластина привода
⌀4
+0,090
⌀4
-0,070
-0,185
Зазор
0,275
0,070

УМЗ-4216: Отчет завода — журнал За рулем

Журнал «Рейс» совместно с «Группой ГАЗ» завершил проект, цель которого — оценка качества и ресурса двигателя УМЗ-4216. Измерительные работы разобранного двигателя, проведенные на Ульяновском заводе, подтвердили выводы визуального осмотра: остаточный ресурс УМЗ-4216 не менее 100 тыс. км

Завершающим этапом совместного проекта журнала «Рейс» и «Группы ГАЗ», который продолжался с августа 2008 года по май 2010 года, по оценке качества и ресурса двигателя УМЗ-4216 стала полная разборка одного из испытуемых двигателей — с наибольшим пробегом в 104 тысячи километров. После разборки двигателя и внешнего осмотра на сервисной станции дилера «Группы ГАЗ» — ООО «Темп- Авто» в подмосковной Балашихе (см. «Рейс» №5–2010 г.) двигатель был отправлен для выяснения остаточного ресурса на Ульяновский моторный завод. Там он был детально осмотрен специалистами, была проведена техническая экспертиза, микрометраж основных деталей. Замеры проведены опытными контролерами Группы метрологии УМЗ под руководством Хализова Н. В. и отражены в картах микрометража по формам ГОСТ 14846.

Результаты замеров систематизированы в табличные формы и проведен анализ размеров сопряжений и зазоров, определяющих в  процессе эксплуатации ресурс двигателя до капитального ремонта.

Гильзы цилиндров

Из данных, приведенных в таблице, видно, что износ гильз цилиндров незначительный; фактические размеры не вышли за пределы допуска по конструкторской документации (КД): +48…+60 мкм, группа В. Наибольшие размеры отмечены в 3-м цилиндре: +60 мкм. Овальность и конусность всех гильз незначительная: 5…10 мкм и находится в пределах допуска.

Это подтверждает эффективность внедрения плосковершинного и «мягкого» хонингования гильз цилиндров на двигателях УМЗ-4216 за счет значительного улучшения параметров хонингованной рабочей поверхности гильз по шероховатости и микропрофилю, что обеспечивает оптимальную маслоемкость рабочей поверхности гильзы, позволяет повысить ресурс ЦПГ и снизить расход масла на угар.

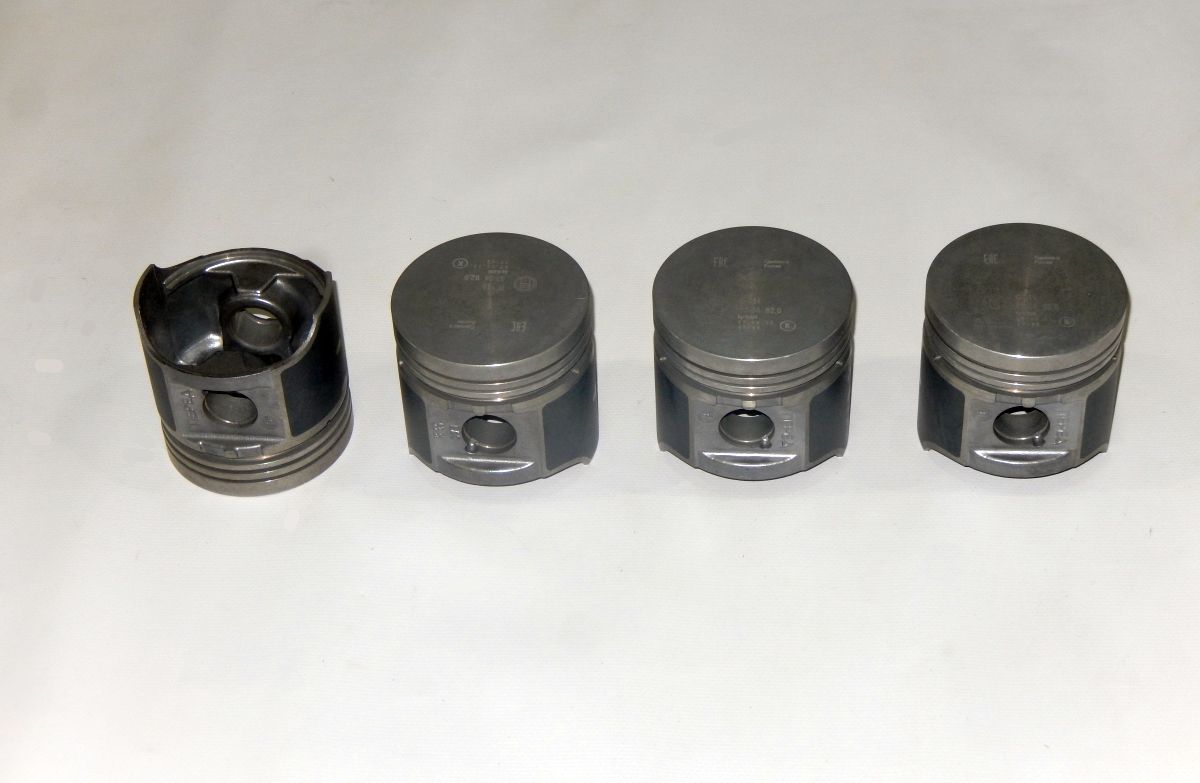

Поршень

На поршнях небольшой износ юбки, фактические размеры на 2…4 мкм меньше минимального значения допуска по КД: +12…+24 мкм, группа В. Это подтверждает эффективность перехода к обработке поршней на недавно приобретенных заводом новых полуавтоматах с ЧПУ с установкой оперативной проверки профиля поршня по специальной программе на ПК взамен обработки на токарно-копировальных станках. Это позволило в 2 раза точнее обрабатывать профиль поршня, выполнять масло-удерживающий микропрофиль на юбке, исключить приработочное микропокрытие поршня оловом. Все это в сочетании с изменениями по гильзе повышает ресурс ЦПГ и снижает расход масла на угар.

Зазор цилиндр — поршень

Величина зазора в цилиндрах 1, 2 и 4 составила 30…47 мкм и не превышает значения зазора по КД (24…48 мкм). В 3-м цилиндре максимальный зазор 52 мкм, что является незначительным по сравнению с предельно допустимым 300 мкм. Таким образом, исходя из фактического, предельно допустимого зазора и удвоенного темпа износа при дальнейшем увеличении зазора остаточный ресурс ЦПГ будет более чем в 2 раза больше отработанного.

Распредвал

Из данных таблицы видно, что износ опорных шеек распредвала незначительный. Фактические диаметры 1, 3, 4, 5 опорных шеек находятся в пределах допуска по КД (0…20 мкм). На 3-й опорной шейке износ несколько больше, диаметр на 10…12 мкм вышел за пределы допуска по КД.

Отверстия в блоке цилиндров

Размеры отверстий в блоке под опоры распредвала находятся в пределах допуска по К Д (40…65  мкм). Наибольшие отклонения отмечены на 1-й опоре (Ø 52 мм) — +55…+60 мкм, что является типичным, поскольку она более нагружена от шестерни привода распредвала. Овальность и конусность всех отверстий незначительная: 5…10 мкм.

Зазор шейка распредвала — отверстие в блоке

Зазор между шейками распредвала и отверстиями в блоке на всех 5-ти опорах находится в  пределах допуска по КД (40…85 мкм). Наибольший зазор отмечен на 1-й опоре — 79 мкм. Исходя из фактического, предельно допустимого зазора и практически линейного темпа износа этого сопряжения остаточный ресурс установки распредвала в блоке будет примерно в 2 раза больше отработанного.

Это объясняется отсутствием данных о точных значениях износов в силу отсутствия начального микрометрирования. Поэтому за начальную точку отсчета износа принимается середина допуска, либо одно из его крайних значений — исходя из большей достоверности оценки.

Шатунные шейки коленвала

Размеры всех четырех шатунных шеек коленвала находятся в пределах допуска по КД (0… — 13  мкм). Разброс значений замеров от —2 до —12 мкм, то есть в пределах всего поля допуска, явно указывает на практическое отсутствие износа шатунных шеек. Овальность и конусность всех шеек незначительная: 2…6 мкм. Наибольшие значения отклонений на 3-й шейке — три замера по —10 мкм.

Коренные шейки коленвала

Диаметры коренных шеек на ходятся в  пределах допуска по КД (0…-13  мкм). Разброс значений замеров от —2 до —13 мкм указывает на практическое отсутствие износа коренных шеек. Овальность и  конусность всех шеек незначительная — 2…6  мкм. Наибольшие значения отклонений на 3-й шейке — 2 замера —10 мкм и 1–13 мкм, что может указывать на незначительный износ этой шейки либо на наибольшее влияние биения коленвала на эту шейку при его изготовлении.

Установка коленвалов блоке

Износ вкладышей коренных подшипников коленвала незначительный: превышает верхнее значение допуска по КД (+20…+53  мкм) от 2 до 12  мкм. Наибольшие отклонения отмечены в 4-й коренной опоре — до 12 мкм. Зазоры в коренных подшипниках в 4 поясах из 10 превышает на 1…8 мкм значение зазора по КД (20…66 мкм), что является незначительным, по сравнению с предельно допустимым в коренном подшипнике — 150 мкм. Исходя из фактического и предельно допустимого зазоров, учитывая, что зазор определяется износом вкладышей с практически линейным темпом износа, остаточный ресурс коренного подшипника будет более чем в 2 раза больше отработанного.

Отверстия в бобышках поршня под палец

Отклонения размеров под поршневой палец по всем поршням и бобышкам соответствуют КД — 3-я группа по пальцу, разница в размерах 2 мкм. По шероховатости поверхности (зеркальная) видно, что износ отсутствует.

Поршневые кольца

Зазор в замке в рабочем состоянии верхнего и нижнего поршневых колец на всех 4-х поршнях соответствует допуску по КД (0,3…0,65  мм). Радиальная толщина всех поршневых колец, замеренная в 5-ти точках, соответствует допуску по КД (3,95…4,3 мм). Проведенные замеры показывают на незначительный износ поршневых колец.

Внутренний диаметр втулок клапанов

Отклонения внутреннего диаметра втулок клапанов находятся в допуске по конструкторской документации (0…22 мкм), за исключением одного размера: на втулке №5, выпускной клапан 3-го цилиндра (замер по поясу №2 поперек двигателя), отклонение составило 25  мкм. Этот износ можно считать незначительным, по сравнению с предельно допустимым зазором в сопряжении клапан-втулка — 250 мкм.

Выводы:

1.  Оценка технического состояния двигателя УМЗ-4216 №80402609 после пробега 104050 км, сделанная в г. Балашихе путем визуального осмотра основных узлов и деталей, оказалась правильной и достаточно точной, что подтвердило микрометрирование деталей на ОАО «УМЗ».

2.  Результаты микрометрирования и технической экспертизы показали, что по основным изнашиваемым сопряжениям (цилиндр-поршень, коленвал-блок, распредвал-блок, поршневые кольца-головка) остаточный ресурс до капитального ремонта этого двигателя более чем в 2 раза превысит отработанный и составит не менее 200 тыс. км.

3.  Следует особо отметить хорошее состояние рабочих поверхностей цилиндров и поршней, что подтверждает высокую эффективность внедрения плосковершинного хонингования цилиндров в сочетании с «мягким» хонингованием и улучшенной геометрией поршня с маслоудерживающим микропрофилем.

4. Хорошее состояние двигателя указывает на правильную эксплуатацию и техническое обслуживание двигателя, своевременную замену масла и фильтров, использование качественного масла и топлива (последнее характерно для Московского региона).

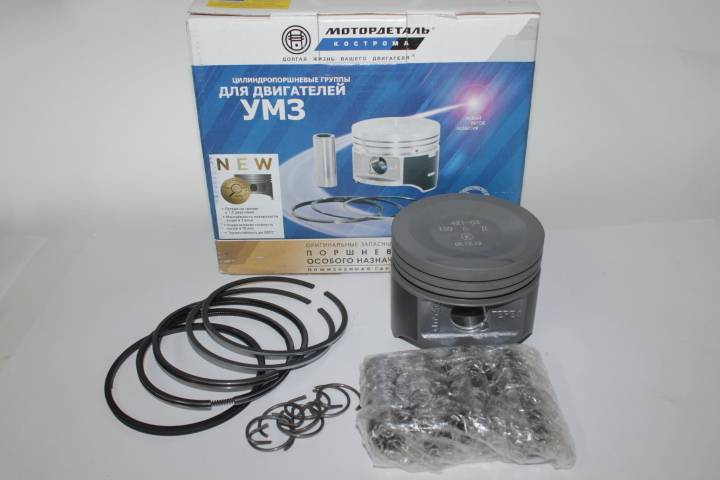

Поршневая группа умз 4216

© АО «Костромской завод автокомпонентов»

АО «Костромской завод автокомпонентов»

156001, Россия, г. Кострома, ул. Московская, д. 105 , Карта проезда
E-mail: [email protected]

Сделано в дизайн-студии
«Медиасеть»

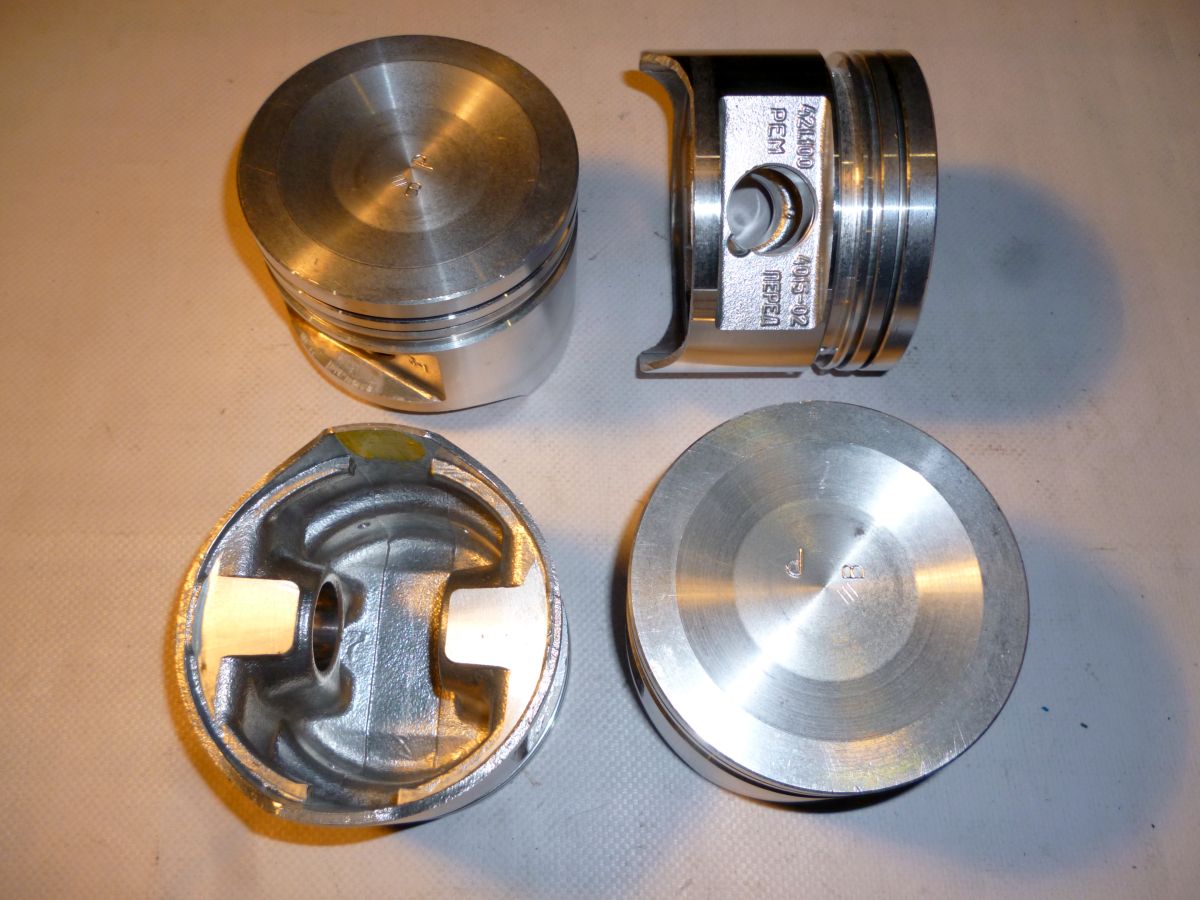

Параметры шатунно-поршневой группы двигателей ЗМЗ, УМЗ
Размеры и маркировка по группам цилиндров, поршневой, шатунов, пальцев. Допуски и т.д. Может пригодится кому нибудь при ремонте и покупке запчастей.

Для моторов ЗМЗ 402, 24Д. Так же для УМЗ 417 все размеры, кроме наружных для гильз

Для моторов ЗМЗ 406

Для моторов ЗМЗ 405

В ЗМЗ 409 почти все размеры те же, за исключением выемки (лужа), она поглубже чем в 405, для компенсации степени сжатия, размер h увеличивается на поршнях 409. Так же компрессионная высотка у 409х H=34мм, против 38мм у 405

Для моторов УМЗ 421 евро-0

Для моторов 4216 Евро-3 выемка меньше, 5,5см3 против 12см3 Евро-0. для повышения степени сжатия. Размер h уменьшается на поршнях Евро-3.

ПАРАМЕТРЫ ПО ШАТУНАМ
Шатуны ЗМЗ 402 межцентровое расстояние головок L=168мм
Шатуны УМЗ 421 межцентровое расстояние головок L=175мм

Смотрите также

Комментарии 144

интересно, поршни ЗМЗ 410 в 421 мотор для увеличения степени сжатия установить можно ли. Возможно с фрезеровкой поршня.

Также как 405 поршня в 409 мотор.

Попробовать можно, я тут выкладывал в бортовике разрез 410 поршня, посмотрите. Но там жаровой пояс тонкий остаётся. Можно сделать поршни 421 с плоским дном, без лужи. Там идёт 12 кубиков

Да вот обратились Газелисты у которых бюджеты ограничены. Мы делаем на 523 поршневые из 511 с вытеснителем фрезеовкой. Вот и думал по аналогии можно ли фрезернуть из 410 на 421 и 405 для 409 (ну это уж маловероятно конечно).

недоход поршня умз417 сколь не вкурсе?

Нет. Думаю что то около 0.1-0.15

блин.значит блок нельзя шлифануть(

А кто мешает шлифануть поршни и гильзы? Зачем блок шлифовать?

Здравствуйте!
У меня такая ситуация, купил новые шатуны на 402-ой двигатель, брал по поршневому пальцу он промаркерован зелёной краской, шатуы у головки пальца тоже промаркированы зелёным цветом, а на крышках шатунов маркировка краской жёлтого цвета, для чего делают двего маркировки?

Наверное потому что пальцы и жёлтой и зеленой группы можно поставить, соседние взаимозаменяемы

Подскажите пожалуйста объём лужи у 405 поршня с учетом всех выемок

Не знаю к сожалению

Добрый день.
Не подскажешь высоту блока 406 от оси коленвала до плоскости ГБЦ?

Добрый день, нет

Добрый день!
имеем 405 мотор, возможно ли его переделать в 409?
информации по этому поводу крайне мало…
Кто, что знает, напишите пожалуйста!
Спасибо!

Коленвал от 409 и поршни. Все вроде. Ну и прошивка

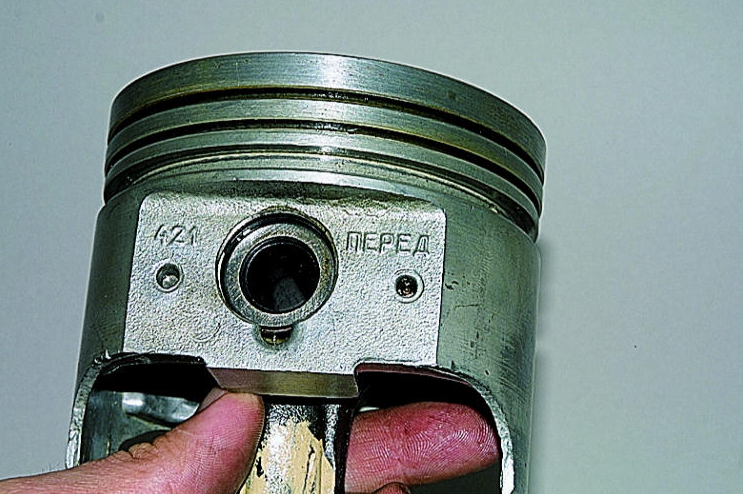

Номер на поршень вот такой 421.1004015-02

Здравствуйте. Помогите пожалуйста на УМЗ 4216 на днище поршня вот такая буква С что она означает? Не могу не где найти поршневую группу с такой буквой. Чем можно заменить?

Измерить цилиндры, и с зазором 0.04-0.05 подобрать поршни

гбц евро2, как понимаю нужны седла высотой 10мм и евро3 не подходят, родные вроде были сняты с производства. Металлокерамику для какого мотора и чьего производства? Сколько они пройдут на пропане?

Сомневаюсь я что седла разные на евро 2-3. Металлокерамику продают механика, может ещё где заготовки можно купить

Спасибо. евро3 высота 8мм, евро2 10мм.

Реально, сейчас большая часть поршневых идёт "стандартной" группы Б II [Sp 0.024], остальные под заказ, или искать по складам (во всяком случае у Костромы так).

То же по 523, для полноты картины (на 53/66/511 поршни те же, что на 402 — точнее наоборот, в комплекты 402 сейчас кладут 511-е поршни, а гильзы те же, что показанные здесь на 523; так что с этой картинкой будет охвачен весь модельный ряд массовых нижневальников ЗМЗ, кроме "чайковских"). Палец тот же, что везде, 25 мм.

Приветствую Александр!
Как жизнь?!
Вопрос тебе по 406 (перебираю)!
Если скажем поршень из желтой группы, подойдёт ли к нему палец из белой, или это опасно для мотора…
Как всегда заранее спасибо!

Приветствую!
Палец не залезет как положено, нужно хотя бы соседние группы, например зеленая-желтая или белый-зеленый и т.д.

Эх, грусть тоска меня съедает…
Спасибо огромное😋

Кстати, а кто знает суммарный объем луж в 406 поршнях?

Спасибо. Очень помогло, использую гильзы 402 и поршни 406, ставлю в москвич с доработками

Всем добрый вечер, подскажите кто ставил 100 поршневую группу умз на змз 4021

читайте мой бортовик, все с подробностями

спасибо за информацию, мы сняли гбц с газели и увидели разные поршня 1-2 котёл 2в (римские) 3-4 котёл 3б(римские), это нормально?причина вскрытия "компрессия"!Проверил гбц, на 1-4 горшке выпуск течёт, остальные клапана впуск-выпуск намокли за минуту.по клапанам ясно что делать, больше всего интересует поршневая разная!

Цилиндры получились разные вот и поршни разные воткнули

Вопрос . Просветитель меня по маркировке шатунов 421 ** что означают последние 2 цифры

Я не знаю, возможно партию обозначает, или весовую группу какую то. Не в курсе в общем

Приветствую!
Отдал в расточку мотор 409000.
Поршня нужны 96.5.
Может порекомендуешь производителя, ?
Ну и по кольцам?

Сначала покупают поршни, потом расточка по ним. Поршни Кострома. Кольца npr (ne) europe

Так и есть. Блок на расточке, ждут поршня. Я начал смотреть, голова пошла кругом!
Почитал, пишут для тяговитости лучше Е2,а как они обозначаются не пойму.

Поршни Евро 3 имеют более глубокую лужу и тонкую прокладка гбц. Евро-2 прокладка обычная толстая, и поршни с меньшей лужей. Если взять тонкую прокладку и поршни евро-2 может быть детонация без прошивки, либо углы будет снижать сильно. Надо эту тему изучить, я в ней не разбирался, не подскажу. Но одно скажу точно, под тонку прокладку нужны ровные гбц и блок.

Поршни Евро 3 имеют более глубокую лужу и тонкую прокладка гбц. Евро-2 прокладка обычная толстая, и поршни с меньшей лужей. Если взять тонкую прокладку и поршни евро-2 может быть детонация без прошивки, либо углы будет снижать сильно. Надо эту тему изучить, я в ней не разбирался, не подскажу. Но одно скажу точно, под тонку прокладку нужны ровные гбц и блок.

разобрали мотор 405 с прокладкой евро3(элринг не ставить на блоки с проточкой) прошедший так на суг 200000км. общий пробег 620000км. без прошивок. разобран из-за гнёзд(сёдел) клапанов выпускных-клапана утоплены. проблема с поиском качественных сёдел.

Пытаюсь разобраться в чем разница между поршневой группой Мотордеталь 421.1004018-23-Р и 421.1004018-Р. Что такое 23?

23 это евро 3, с малой лужей 5,5см куб. Без 23 — лужа 12 см3 куб — ниже степень сжатия. Оба вида поршней у меня выше показаны на фото. Добавил еще одно

Добрый день SkyRider, хочу на ЗМЗ 410 поставить поршня и шатуны от ЗМЗ 421, не подскажите номера того и другого.

шатун 421-1004045
поршень евро-3 100мм 421.1004018-23
100,5мм ремонтный 421.1004018-23Р

Наборные кольца на 402, артикул не подскажете? Нашел какой то HERZOG, артикул: hwr0920. Но чет фирма какая-то мутная

Не понятно про 405 поршня, у них категории A, B, C, евро 3, и с кольцами не понятно под какую категорию они попадают. Может я не так понял.

вроде все там понятно должно быть
Группы А, Б, В, Г, Д, Кольца у них свои, 405 и 409

Нет. на евро 3 три всего. три категории поршней, даже в магазине спрашиваешь поршня, они говорят какой категории и кольца есть на них 95.5 и 96.0 , хотел узнать под какую категорию они подходят.

Кольца по категориям (а если быть точнее — по группам) никогда не делились. Они идут под размер цилиндра и поршня. А то что поршни и цилиндры делятся еще на группы к кольцам не относиться.

Каждый поршень соответствует к размеру колец. Не забывай двигатель евро 3 сделан под евро стандарт. Поршня и кольца про-во бузулук Чехия . Я не пойму для чего эти таблицы выложены были. Ни какой полезной информации они не имеют.

Да хоть евро 10, никогда кольца не разделяли по группам, только по размерам, стандарт и ремонтный (либо несколько ремонтных). Если считаешь иначе, то да, что то не понимаешь, отсюда и полезности таблицы нет.
Поршень стандарт 95,5мм это номинальный размер, отклонения от размером разделены на группы, а не категории.
Если поршень 95,5, то не важно какая у него группа, кольца на него только 95,5мм и все. Если поршень ремонтный — 96мм, так же может быть из разной группы, то кольца на него только 96мм.

а в 6 двиг влезут 5 поршня если расточить его ?

Нет не влезут. Расточить до 95,5мм можно, но не всегда удачно, гильзы лопаються в итоге быстро

нужен 5 блок кароче !))

Приветствую!
Про шатуны ЗМЗ 409 есть инфа? Заранее благодарен))))

То же что и 405,406

а изветсно вам о межцентровом расстоянии данного шатуна?

Всех приветствую.
Если кратко, уж 2 года как взял головаста 93г.р. на 417м, засапунил родной, тяга ушла, доливка масла из за набивки и т.д. по мелочи, короче двиг в разбор. Как всегда подарки и удивления после вскрытия на лицо.
На четвертом поршне раскрошилось второе кольцо, осколок кольца (3-4мм) зашел на другой осколок расширив при этом канавку, развальцовка этой канавки вниз поршня по всей окружности, гильза осталась в поряде. На 3 поршне разбило пальцем посадочное место поршня (чувствительно), втулку головки тоже, ни даже намека на посторонние звуки при работе двига, только небольшая детонация.
Добрые люди отдали в дар 92 поршня УМЗ 4шт. укороченные, примерили их, они ниже ВМТ где то на 5-6мм, старый выходил из гильзы на 1-1.5мм это на глаз, пока не замерял.
Получается КС больше объемом, что не гуд для и так малых 90(87) лошадей, да и в общем это не работа двига.
Исходя из ниже сказанного, можно ли эти поршни комплектовать с шатунами от 421?
(SkyRider: — "…позже и в 417 моторы пошли 421е шатуны 175мм, а поршень 417 укоротили").
Александр дай совет, как быть, хотелось оставить укороченные УМЗ поршня.

Все верно
такие поршни идут с 421 шатунами и никак иначе. Будет значительно лучше. Нагрузка на гильзу меньше, потерь на трение меньше, кароче одни плюсы. Только шатуны надо бы развесить и отбалансировать

Добро Александр, буду брать шатуны от 421, спасибо.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка "Стоимость" – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки "Стоимость" – такие детали мы не продаем и заказы на них не принимаем.

Двигатель УМЗ 4216: характеристики, особенности, тюнинг

Двигатель УМЗ 4216 разрабатывался на Ульяновском моторном заводе. Силовой агрегат разрабатывался на основании ЗМЗ 402, только имеет инжекторную систему впрыска. Изменений особых силовой агрегат не притерпел.

Технические характеристики и описание

Несмотря на высокий расход, двигатель 4216 полюбился многим автомобилистам. Мотор был разработан на базе классической версии движка 421. Основой данного силового агрегата стал ЗМЗ 402. Изменения внесены только незначительные. По большому счёту устройство ДВС осталось неизменным.

Так, в моторе вместо обычной ненадёжной сальниковой набивки установлен сальник коленчатого вала, а вот гидрокомпенсаторы, как на аналогах — не установлены, поэтому приходится регулировать клапана каждые 10 000 км пробега.

Итак, рассмотрим, основные характеристики двигателя УМЗ 4216, а также устройство работы:

Наименование Описание
Производитель УМЗ
Объем 2,9 литра (2890 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 117 л.с.
Расход топлива 10,5 л/100 км
Диаметр цилиндра 100 мм
Порядок работы цилиндров 1-3-4-2
Эконорма Евро-4

Техническое обслуживание

Как правильно проводится обслуживание на двигателе УМЗ 421? Согласно заводских данных и технических карт, распишем, как проводиться ТО для 4216. Техническое обслуживание силового агрегата проводится каждые 10 тыс.  км пробега для эксплуатации на бензине, и 8-9 тыс. км — при наличие газовой установки:

  • ТО-0. 1000 км: замена масла и масляного фильтра.
  • 10000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка зазора клапанов.
  • 20000 км: замена масла, масляного фильтра, топливного фильтра.
  • 30000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
  • 40000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
  • 50000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Ремонт и основные проблемы

Двигатель УМЗ 4216 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта УМЗ 4216.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ УМЗ 4216 инжектор — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 100 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка.

Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для УМЗ 4216 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 11 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание.

При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Вывод

Как видно двигатель УМЗ 4216 стал более надёжным, чем его предшественник УМЗ 4213. Обслуживания и ремонт силового агрегата проводится достаточно легко. Капитальный ремонт, лучше всего, проводить в условиях автосервиса.

Ремонт блока цилиндров двигателя УМЗ-421, расточка и хонингование

Сопряжение изнашивающихся деталей в блоке цилиндров двигателя УМЗ-421 осуществлено в основном, сменными деталями, что позволяет ремонтировать блок цилиндров перешлифовкой и заменой поршней с заменой вкладышей коренных подшипников коленчатого вала.

Блок цилиндров двигателя УМЗ-421 с пробоинами стенок цилиндров, водяной рубашки и картера или с трещинами верхней плоскости и ребер, поддерживающих коренные подшипники, подлежит замене.

Ремонт блока цилиндров двигателя УМЗ-421.

С 1996 года распределительные валы устанавливаются в блок цилиндров двигателя УМЗ-421 без промежуточных втулок. Для восстановления изношенных подшипников распределительного вала опоры растачивают под следующие размеры :

Опора 1 — 55.5 +0.018 мм.
Опора 2 — 54. 5 +0.018 мм.
Опора 3 — 53.5 +0.018 мм.
Опора 4 — 52.5 +0.018 мм.
Опора 5 — 51.5 +0.018 мм.

В расточенные опоры запрессовывают полуобработанные втулки с последующей их расточкой под размеры опорных шеек распределительного вала. Восстановление работоспособности пары: отверстие блока цилиндров – толкатель из-за незначительного износа блока цилиндров сводится к замене толкателей.

Расточка и хонингование гильз блока.

В результате износа цилиндры блока приобретают по длине форму неправильного конуса, а по окружности — овала. Наибольшей величины износ достигает в верхней части цилиндров в районе верхнего компрессионного кольца, при положении поршня в ВМТ: наименьший — в нижней части, при положении поршня в НМТ.

Увеличение некруглости и нецилиндричности гильз до 0.08-0.1 мм., можно исправить путем хонингования, без применения расточки, под ремонтный диаметр 100.1 мм. На указанный размер выпускаются ремонтные поршни, имеющие обозначение 421.10004015-Р1 с разбивкой на пять размерных групп с теми же допусками, что и поршни номинального размера.

При большей некруглости и нецилиндричности гильз, а также при износе гильз по диаметру более чем на 0.1 мм., необходимо произвести их расточку с последующим хонингованием на ремонтный диаметр 100.5 мм под имеющиеся поршни соответствующей размерной группы с учетом обеспечения зазора между юбкой и гильзой в пределах 0.03-0.06 мм.

Если для ремонта имеется ограниченное количество поршней, рекомендуется рассчитать отклонения диаметра для каждого цилиндра, исходя из фактического размера диаметра юбки поршня, предназначенного для работы в данном цилиндре, и под эти размеры расточить цилиндр. Отклонения формы цилиндров должны располагаться в поле допуска размерной группы на диаметр цилиндра.

Восстановление резьбовых отверстий блока цилиндров.

Повреждение резьбовых отверстий в виде забоин или срыва резьбы менее двух ниток восстанавливают метчиком под номинальный размер.

Резьбовые отверстия, имеющие износ или срывы резьбы более двух ниток, восстанавливаются нарезанием резьбы увеличенного ремонтного размера, постановкой резьбовых ввертышей с последующим нарезанием в них резьбы номинального размера или установкой резьбовых спиральных вставок. Последний способ наиболее эффективен и менее трудоемок.

Похожие статьи:

  • Проверка компрессии в цилиндрах двигателя Cummins ISF2.8 на Газель NEXT, нормальные значения, выяснение причин недостаточной компрессии в цилиндрах двигателя.
  • Диагностика технического состояния двигателя ЗМЗ-4062, расход топлива, компрессия в цилиндрах, расход и давление масла, оценка шумности работы двигателя ЗМЗ-4062.
  • Система питания топливом двигателя ЗМЗ-4062, устройство, принцип работы, обслуживание, каталожные номера узлов и деталей системы питания топливом ЗМЗ-4062.
  • Поиск неисправностей в системе управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления Микас-5.4, Микас-7.1 или Микас-7.2.
  • Масляный насос 406. 1011010-03, привод масляного насоса, масляный фильтр и масляный радиатор двигателя ЗМЗ-4062, устройство, принцип работы.
  • Головка цилиндров, клапанный механизм и привод распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, места контроля, предельные размеры, устранение дефектов.

Размеры поршневой змз 406

Цилиндро-поршневая группа — гильза, поршень и поршневые кольца, играет важнейшую роль в работе двигателя, являясь основным ресурсоопределяющим конструктивным модулем. В процессе работы детали цилиндро-поршневой группы подвергаются значительным циклическим, механическим и тепловым нагрузкам, которые повторяются тысячи раз в минуту.

Поршень 53-1004015 для двигателя ЗМЗ-402, общие сведения, маркировка.

Поршень 53-1004015 диаметром 92 мм применяется для четырех цилиндровых двигателей семейства ЗМЗ-402 рабочим объемом 2.5 литра и для восьми цилиндровых двигателей семейства ЗМЗ-511 рабочим объемом 4. 25 литра. Маркировка размерных групп по диаметру поршня наносится на днище поршня.

Поршень изготовлен из специальных многокомпонентных алюмиево-кремнистых сплавов АК12ММгН легированных хромом, магнием, никелем, медью, цинком, оловом. Это обеспечивает его высокую жаропрочность, износостойкость в тяжелых условиях работы и низкий коэффициент линейного расширения.

Бочкообразный вертикальный профиль и овальный горизонтальный профиль поршня обеспечивает требуемые равномерные зазоры в паре гильза-поршень во время температурных расширений в процессе работы двигателя, что позволяет обеспечивать стабильные эксплуатационные характеристики двигателя в процессе всего срока эксплуатации.

Маркировка поршня 53-1004015.

Маркировка под поршневой палец.

Поршень 406.1004015 для двигателя ЗМЗ-406, общие сведения, размеры и маркировка.

Поршень 406.1004015 диаметром 92 мм применяется для четырех цилиндровых 16-ти клапанных двигателей семейства ЗМЗ-4062. 10, ЗМЗ-4063.10 рабочим объемом 2.3 литра. Кроме стандартного размера в 92 мм изготавливаются поршни ремонтных размеров 92.5 мм и 93.0 мм. Поршень сделан из сплава АК12ММгН, обладающего высокой твердостью и стабильностью механических свойств при высоких температурах работы двигателя.

В конструкции поршня применена стальная терморегулирующая вставка, исключающая повышенный нагрев юбки поршня, что обеспечивает стабильность геометрических параметров даже в самых экстремальных условиях эксплуатации автомобиля.

Верхняя часть головки поршня имеет шесть кольцевых канавок треугольной формы глубиной 0.35 мм для создания лабиринтного уплотнения, это снижается прорыв газов, тем самым разгружаются поршневые кольца от газовых сил, что позволяет улучшить характеристики двигателя.

Юбка поршня имеет бочкообразный вертикальный профиль и овальный горизонтальный профиль, это обеспечивает оптимальный зазор пары цилиндр-поршень при повышенной температуре, снижает потери на трение.

Диаметром поршня (диаметром юбки) является его максимальный размер, измеренный под прямым углом к оси поршневого пальца на расстоянии 46 мм от плоскости днища поршня. В днище поршня имеются выточки под клапана. Расстояние от плоскости днища до оси отверстия под поршневой палец — 38+-0.07 мм.

Диаметр головки поршня 406.1004015 занижен до 91.45 мм у стандартного поршня, и до 91.95 мм, 92.45 мм у ремонтных размеров соответственно. Это связано с тем, что температура головки поршня всегда выше чем юбки, и головка расширяется сильнее, чем юбка.

Маркировка размерных групп наносится на днище поршня ударным способом. Поршни 406.1004015 стандартного и ремонтных размеров по диаметру юбки разбиваются на пять размерных групп с допусками, мм :

По диаметру отверстия под поршневой палец поршни 406.1004015 разбиваются на четыре размерные группы :

Поршень 409.1004015 для двигателя ЗМЗ-409, общие сведения, размеры.

Поршень 409.1004015 диаметром 95. 5 мм применяется для четырех цилиндровых 16-ти клапанных двигателей семейства ЗМЗ-409.10, ЗМЗ-4092.10 рабочим объемом 2.7 литра. Кроме стандартного размера в 95.5 мм изготавливаются поршни ремонтных размеров 96.0 мм и 96.5 мм.

Диаметром поршня является его максимальный размер, измеренный под прямым углом к оси поршневого пальца на расстоянии 50.8 мм от плоскости днища поршня. В днище поршня имеется углубление в 4.1 мм и диаметром 76 мм, и четыре выточки под клапана. Расстояние от плоскости днища до оси отверстия под поршневой палец — 34+-0.05 мм.

Диаметр головки поршня занижен до 94.85 мм у стандартного поршня, до 95.35 мм и 95.85 мм у ремонтных размеров соответственно. Это сделано в связи с тем, что температура головки поршня всегда выше, чем юбки, и головка расширяется сильнее, чем юбка.

Поршень 405.1004015 для двигателя ЗМЗ-405, общие сведения.

Поршень 405.1004015 применяется для четырех цилиндровых двигателей семейства ЗМЗ-40522. 10, ЗМЗ-40524.10, ЗМЗ-40525.10 рабочим объемом 2.5 литра. Он аналогичен поршню 409.1004015, но имеет меньшую глубину камеры сгорания в днище поршня.

Параметры шатунно-поршневой группы двигателей ЗМЗ, УМЗ
Размеры и маркировка по группам цилиндров, поршневой, шатунов, пальцев. Допуски и т.д. Может пригодится кому нибудь при ремонте и покупке запчастей.

Для моторов ЗМЗ 402, 24Д. Так же для УМЗ 417 все размеры, кроме наружных для гильз

Для моторов ЗМЗ 406

Для моторов ЗМЗ 405

В ЗМЗ 409 почти все размеры те же, за исключением выемки (лужа), она поглубже чем в 405, для компенсации степени сжатия, размер h увеличивается на поршнях 409. Так же компрессионная высотка у 409х H=34мм, против 38мм у 405

Для моторов УМЗ 421 евро-0

Для моторов 4216 Евро-3 выемка меньше, 5,5см3 против 12см3 Евро-0. для повышения степени сжатия. Размер h уменьшается на поршнях Евро-3.

ПАРАМЕТРЫ ПО ШАТУНАМ
Шатуны ЗМЗ 402 межцентровое расстояние головок L=168мм
Шатуны УМЗ 421 межцентровое расстояние головок L=175мм

Смотрите также

Комментарии 136

Здравствуйте!
У меня такая ситуация, купил новые шатуны на 402-ой двигатель, брал по поршневому пальцу он промаркерован зелёной краской, шатуы у головки пальца тоже промаркированы зелёным цветом, а на крышках шатунов маркировка краской жёлтого цвета, для чего делают двего маркировки?

Наверное потому что пальцы и жёлтой и зеленой группы можно поставить, соседние взаимозаменяемы

Подскажите пожалуйста объём лужи у 405 поршня с учетом всех выемок

Не знаю к сожалению

Добрый день.
Не подскажешь высоту блока 406 от оси коленвала до плоскости ГБЦ?

Добрый день, нет

Добрый день!
имеем 405 мотор, возможно ли его переделать в 409?
информации по этому поводу крайне мало…
Кто, что знает, напишите пожалуйста!
Спасибо!

Коленвал от 409 и поршни. Все вроде. Ну и прошивка

Номер на поршень вот такой 421.1004015-02

Здравствуйте. Помогите пожалуйста на УМЗ 4216 на днище поршня вот такая буква С что она означает? Не могу не где найти поршневую группу с такой буквой. Чем можно заменить?

Измерить цилиндры, и с зазором 0.04-0.05 подобрать поршни

гбц евро2, как понимаю нужны седла высотой 10мм и евро3 не подходят, родные вроде были сняты с производства. Металлокерамику для какого мотора и чьего производства? Сколько они пройдут на пропане?

Сомневаюсь я что седла разные на евро 2-3. Металлокерамику продают механика, может ещё где заготовки можно купить

Спасибо. евро3 высота 8мм, евро2 10мм.

Реально, сейчас большая часть поршневых идёт "стандартной" группы Б II [Sp 0.024], остальные под заказ, или искать по складам (во всяком случае у Костромы так).

То же по 523, для полноты картины (на 53/66/511 поршни те же, что на 402 — точнее наоборот, в комплекты 402 сейчас кладут 511-е поршни, а гильзы те же, что показанные здесь на 523; так что с этой картинкой будет охвачен весь модельный ряд массовых нижневальников ЗМЗ, кроме "чайковских"). Палец тот же, что везде, 25 мм.

1. Снять головку блока цилиндров.

2. Снять картер двигателя и прокладку картера.

3. Снять масляный насос.

4. Отвернуть гайки 1 шатунных болтов и снять крышку 2 шатуна. Так как крышка сидит плотно, сбить ее несильными ударами молотка.

Вынуть из крышки вкладыш шатунного подшипника.

5. Протолкнуть поршень в цилиндр так, чтобы он вышел из цилиндра, и затем вынуть его вместе с шатуном.

Вынуть из шатуна вкладыш шатунного подшипника. Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра.

Проверить метки на шатуне и крышке шатуна. Если метки не видны — пометить шатун и крышку номером цилиндра.

6. Таким же образом вынуть остальные поршни с шатунами.

7. С помощью съемника снять поршневые кольца.

8. Снять стопорные кольца с двух сторон поршня.

9. Выпрессовать специальным приспособлением поршневые пальцы.

Если приспособления нет, можно выбить поршневые пальцы легкими ударами молотка через оправку 1.

Вынуть шатун 2 из поршня 3.

10. Таким же образом снять остальные поршни с шатунов.

11. После разборки промыть все детали в бензине. Очистить поршни от нагара.

Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Осмотр, проверка и ремонт

1. Осмотреть поршни. Если на них есть задиры, следы прогара, глубокие царапины, поршни заменить. Измерить диаметр поршня. Если он меньше 91,9 мм, поршень заменить.

Диаметр поршня измеряют в плоскости, перпендикулярной оси поршневого пальца, на 8,0 мм ниже оси поршневого пальца.

Поршень установлен в цилиндре с зазором 0,024–0,048 мм. Для того чтобы обеспечить величину зазора, поршни разбиты по диаметру на пять размерных групп А, Б, В, Г и Д. Буквенная маркировка выбивается на днище поршня.

При подборе поршня к цилиндру нужно обеспечить указанный выше зазор.

Предельно допустимый зазор между поршнем и цилиндром равен 0,25 мм. Зазор между поршнем и цилиндром можно определить промером поршня и цилиндра.

В запасные части поставляются поршни двух ремонтных размеров: с увеличенным на 0,5 мм диаметром и на 1,0 мм. На одной из бобышек под поршневой палец отлита надпись «406» (поршень номинального размера), «406АР» (поршень, увеличенный на 0,5 мм), «406БР» (поршень, увеличенный на 1,0 мм).

2. Измерить зазор между поршневым кольцом и канавкой на поршне в нескольких местах по окружности поршня.

Зазор должен быть в пределах 0,05–0,087 мм для компрессионных колец и 0,115–0,365 мм для маслосъемного кольца.

Если зазоры превышают указанные, нужно заменить кольца или поршни.

3. Измерить зазоры в замках поршневых колец.

Для этого вставить кольцо в цилиндр и продвинуть поршнем как оправкой, чтобы кольцо встало в цилиндре ровно, без перекосов.

Измерить щупом зазор в замке кольца, он должен быть в пределах 0,3–0,6 мм для компрессионных колец и 0,5–1,0 мм для дисков маслосъемных.

Если зазор превышает указанный, кольцо заменить.

Если зазор меньше, можно спилить концы кольца напильником, зажатым в тисках.

При этом кольцо перемещают по напильнику вверх- вниз.

4. Проверить посадку поршневого пальца в верхней головке шатуна. Зазор между пальцем и втулкой верхней головки шатуна должен быть в пределах 0,0045–0,0095 мм.

Пальцы, поршни и шатуны разбиты на четыре размерные группы и маркируются краской. Палец маркируется на внутренней поверхности с одного конца, шатун — на стержне, поршень — на нижней поверхности одной из бобышек или выбивается римская цифра на днище поршня. Размерные группы поршней, шатунов и пальцев приведены в таблице. Слегка смазать поршневой палец моторным маслом и вставить в верхнюю головку шатуна.

Палец должен входить в головку от усилия большого пальца руки ровно, без заеданий. Шатун должен проворачиваться на пальце под действием собственного веса из горизонтального положения.

Палец не должен выдвигаться или выпадать из головки шатуна под действием собственного веса, если шатун повернуть так, чтобы палец встал вертикально.

Поршневой палец и шатун должны быть одной или соседних размерных групп.

Размерные группы поршней, шатунов и пальцев

Диаметр пальца, мм

Диаметр отверстия, мм

Маркировка

в верхней головке

в бобышке поршня

5. Поршни с поршневыми кольцами, пальцами и шатунами в сборе подбирают по массе. Разница по массе для одного двигателя должна быть не больше 10 г.

6. Осмотреть шатунные вкладыши. Если на них имеются задиры, риски, выкрашивания и т.д., их нужно заменить.

7. Установить на шатуны крышки и измерить диаметр отверстия в нижней головке шатуна.

Номинальный диаметр отверстия 60 +0,019 мм, предельно допустимый — 60,03 мм.

Если измеренный диаметр превышает предельно допустимый, заменить шатун с крышкой.

Измерить диаметр отверстия во втулке верхней головки шатуна.

Номинальный диаметр отверстия 22 +0,007 и 22 –0,003 мм, предельно допустимый — 22,01 мм. Если измеренный диаметр превышает предельно допустимый, заменить шатун.

Размеры шатунно-поршневой группы приведены в таблице.

Сборка и установка

1. Собрать поршень 4 с шатуном 3. Перед этим нагреть поршень до температуры 60–80°С.

Затем быстро вставить шатун в поршень так, чтобы надпись: «Перед» на поршне и выступ «А» на шатуне были с одной стороны, и запрессовать поршневой палец 6.

Установить стопорные кольца 5.

Надеть с помощью съемника поршневые кольца на поршень.

На верхнем компрессионном кольце имеется надпись: «Верх», кольцо должно устанавливаться на поршень этой надписью к донышку поршня.

На нижнем компрессионном кольце с внутренней стороны есть проточка, кольцо должно устанавливаться этой проточкой вверх к донышку поршня.

Вставить вкладыш 7 в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в выемку в нижней головке поршня. Вставить вкладыш 1 в крышку 2 шатуна, при этом фиксирующий выступ вкладыша должен войти в выемку в крышке.

Смазать цилиндр, поршень 4, шатунную шейку коленчатого вала и вкладыши 1 и 7 моторным маслом.

Повернуть поршневые кольца так, чтобы замки компрессионных колец расположились под углом 180° друг к другу, замки дисков маслосъемного кольца также под углом 180° друг к другу и под 90° к замкам компрессионных колец, замок расширителя маслосъемного кольца под углом 45° к замку одного из дисков маслосъемного кольца.

Повернуть коленчатый вал так, чтобы шатунная шейка того цилиндра, в который устанавливается поршень, находилась в н. м.т.

Вставить поршень с шатуном в цилиндр, при этом надпись: «Перед» на бобышке поршня должна быть обращена вперед двигателя (к приводу распределительных валов).

Чтобы не повредить зеркало цилиндра, рекомендуется на шатунные болты надеть втулки из мягкого материала (например, обрезки резиновых или пластмассовых шлангов).

С помощью специальной обжимки обжать поршневые кольца и легкими ударами рукояткой молотка протолкнуть поршень в цилиндр, при этом обжимка должна быть плотно прижата к блоку, иначе можно поломать поршневые кольца.

Продвинуть поршень вниз, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, снять с шатунных болтов обрезки шлангов. Установить крышку 2 шатуна на шатунные болты, при этом уступ Б на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна, а номера цилиндра, выбитые на шатуне и крышке, располагались с одной стороны.

2. Завернуть гайки шатунных болтов и затянуть моментом 68–75 Нм (6,8–7,5 кгс·м).

3. Таким же образом установить остальные поршни с шатунами.

4. Несколько раз провернуть коленчатый вал, он должен вращаться легко, без заеданий.

5. Установить масляный насос, масляный картер и головку блока цилиндров.

Рассмотрим подробно:

1. Обозначение «406» на поршне указывает, что поршень для двигателя ЗМЗ-406

2. При ремонте с расточкой цилиндров требуемые зазоры обеспечиваются в процессе расточки и хонингования под заранее приобретенные поршни ремонтного размера.

На днище поршня выбито два обозначения. По букве, нанесенной краской, на новом блоке поршень подбирается к цилиндру.

3. Диаметры отверстий в бобышках поршня, головке шатуна и наружные диаметры поршневого пальца делятся на четыре группы, помеченные краской: I— белой, II—зеленой, III—желтой, IV— красной.

Римская цифра указывает требуемую группу пальца.

На пальцах номер группы обозначен краской на внутренней поверхности или торцах. Он должен совпадать с группой, указанной на поршне.

Как правильно установить поршни и шатуны

Большие и маленькие хитрости при монтаже поршней и шатунов в двигатель

Когда приходит время собирать двигатель, особенно V-образный, правильная взаимная установка поршней и шатунов, а также по отношению к блоку цилиндров и коленчатому валу, может поставить в тупик многих мотористов. Этой статьей мы постараемся им помочь.
Как правильно устанавливать поршни на шатуны?

Если вы собираете V-образной двигатель, то следует иметь в виду: если нижняя головка шатуна имеет с одной стороны более широкую фаску, то она должна быть обращена к галтели (закруглению) шатунной шейки коленчатого вала.

Если же шатуны предназначены для использования с коленчатым валом, без четко выраженных галтелей, то они могут быть и без несимметричных фасок. Тогда ориентация шатуна может определяться по положению «замков» вкладышей: обращенных наружу блока или внутрь (в сторону распредвала – если он находится в развале блока цилиндров).

К примеру, «замки» вкладышей SBC и BBC должны быть обращены наружу. У других вкладышей «замки» могут быть направлены внутрь. На работу собственно вкладышей расположение «замков» не оказывает никакого влияния. Надо лишь правильно ориентировать шатун.

Если же на нижней головке шатуна отсутствуют фаски с обеих сторон, то вкладыш должен быть смещен от галтели шатунной шейки, чтобы его край не попал на закругление.

Сквозные отверстия в верхней и нижней головках шатуна

Часто шатун имеет на нижней головке сквозное отверстие, которое нужно для смазки стенки цилиндра. Эти отверстия предназначены не для смазывания распределительного вала, как полагают некоторые.

Бывает, что отверстие расположено только с одной стороны нижней головки шатуна. Подобные шатуны надо устанавливать так, чтобы отверстие в нижней головке было обращено в сторону распределительного вала (в сторону развала блока цилиндров).

Отверстие в верхней головке шатуна (будь оно сверху или под сбоку – углом) служит для смазки поршневого пальца. Поэтому его ориентация в двигателе роли не играет.

«Замки» шатунных вкладышей

«Замки» (фиксирующие выступы) на вкладышах и соответствующие пазы на нижней головке шатуна и его крышки нужны лишь для правильного позиционирования вкладышей. От «проворота» вкладышей они не спасают, поскольку вкладыши в своей «постели» фиксируются за счет натяга, возникающего при правильной затяжке крепежных болтов крышки нижней головки.

«Правильные» вкладыши, при надлежащем монтаже, слегка выступают за линию разъема нижней головки. Поэтому, после затягивания болтов, они надежно фиксируются в «постели».

В последнее время во многих двигателях используют «беззамковые» вкладыши (примером могут служить двигатели Chrysler 3.7L и 4.7L). За счет устранения операций по механической обработке пазов в шатуне и его крышке, а также «замков» на самих вкладышах снижаются затраты на их изготовление. При монтаже подобных вкладышей их надо ставить строго посередине нижней головки шатуна.

Рис. 1 Если в V-образном двигателе на одну шатунную шейку коленчатого вала монтируют два шатуна, то сторона нижней головки шатуна с более узкой фаской должна быть обращена к соседнему шатуну…

Рис. 2 … в этом случае бОльшая фаска на нижней головке шатуна оказывается обращенной в сторону галтели шатунной шейки коленчатого вала.

Рис. 3 Фиксирующий выступ («замок») на вкладыше и соответствующий ему паз в нижней головке шатуна нужны только для того, чтобы правильно установить вкладыши в шатуне. «Замки» никогда не удержат вкладыши от проворачивания в шатуне, если при сборке были допущены какие-либо нарушения. К примеру: болты нижней головки шатуна не затянуты как следует или отверстие в нижней головке потеряло свою форму.

Рис. 4 Вкладыши фиксируются в шатуне только за счет радиального усилия, которое возникает от натяга установленных вкладышей, когда крепежные болты нижней головки затянуты надлежащим моментом. Чтобы получить требуемый натяг вкладыш сделан чуть длиннее своего посадочного места. Поэтому, когда вы «от руки» установите вкладыш в «постель», он будет немного выступать над плоскостью разъема. Так и должно быть – ни в коем случае не надо подпиливать или подрезать края вкладышей!

Crush Height Each Half Bearing - выступание вкладышей над плоскостью разъема
Bearing - вкладыш
Cap - крышка нижней головки шатуна
Radial Pressure - радиальное усилие

Рис. 5 Измерять максимальный диаметр поршня надо в строго определенном месте, поскольку юбка поршня имеет «бочкообразный» профиль и результаты измерений, по высоте поршня, будут существенно различаться.

Рис. 6 Сквозное отверстие на боковой поверхности ВГШ (верхней головки шатуна) (верхнее фото) может указывать на прессовую посадку пальца в шатуне. На втором фото показан тот же самый шатун, но снаружи. А вот отверстие сверху ВГШ (третье фото) служит для улучшения смазки «плавающего» поршневого пальца.

Рис. 7 На днище поршня обычно есть специальные метки (например, изображена стрелка и надпись «FRONT» - как на фото) помогающие правильно сориентировать поршень при сборке двигателя.

Рис. 8 Если поршни предназначены для V-образного двигателя, то обычно с «изнанки» таких поршней ставят метку «L» - если их монтируют в левый ряд цилиндров или «R» - для правого ряда цилиндров.

Смещение шатуна

Существуют двигатели, у которых стержень шатуна смещен относительно верхней или нижней головок (если смотреть на шатун сбоку – «в профиль»). Подобные шатуны применяют в V-образных двигателях, у которых левый и правый ряды цилиндров стоят «со сдвигом», вперед и назад, относительно друг друга. В зависимости от конкретной модели двигателя, стержень шатуна может иметь смещение 2,5 мм или даже более.

Если есть какие-то сомнения, то при монтаже обратите внимание, что верхняя головка шатуна центрируется по поршню – в бобышках под палец.

Нужно ли в двигателях с вращением против часовой стрелки устанавливать поршни в «обратную» сторону?

На двигателе с обратным вращением – когда коленвал вращается против часовой стрелки, если смотреть с передней части двигателя – шатуны обычно устанавливаются так же, как и в обычном моторе, коленвал которого вращается по часовой стрелке. То есть, бОльшая фаска нижней головки шатуна все равно будет обращена к галтели шатунной шейки.

Однако, если применяются поршни со смещенным поршневым пальцем, то в этом случае поршень должен быть установлен «назад» (развернут на 180 град) относительно его «стандартного» положения. Поршневой палец в подобном поршне смещен к нагруженной стороне юбки поршня.

В двигателе с вращением по часовой стрелке нагруженная сторона цилиндра обращена к впускному коллектору на левом ряду цилиндров («водительской» стороне) и к выпускному коллектору на правом ряду цилиндров («пассажирской» стороне) стороне.

В двигателе с обратным вращением давление на стенку цилиндра от поршня направлено в другую сторону: со стороны выхлопа – слева и со стороны впуска – справа. Если поршни симметричны (т. е. не имеют смещенного пальца), то их ориентация зависит только от цековок под клапанные тарелки на днище – они должны быть сориентированы в соответствии с положением клапанов.

Конструкция юбки поршня

Форма, площадь и масса юбки поршня играют важную роль в потерях на трение и стабилизации поршня при перекладке в верхней и нижней мертвых точках. Здесь мы покажем роль нагруженных и ненагруженных сторон поршня и разработку асимметричных юбок, предназначенных преимущественно для снижения веса.

Левая и правая стороны поршня при работе двигателя нагружены по-разному. Поэтому конструкция юбки поршня играет важную роль в распределении воспринимаемых нагрузок – с точки зрения прочности и веса поршня.

Юбка поршня должна выдерживать давление на стенку цилиндра при одновременном уменьшении трения. А ее площадь должна быть такой, чтобы быть прочной, обеспечивая при этом стабильность поршня, чтобы свести к минимуму «раскачивание» относительно оси пальца, когда поршень движется вверх-вниз. Причем нагруженная поверхность юбки испытывает наибольшую нагрузку на такте расширения.

Если коленчатый вал вращается по часовой стрелке (глядя на двигатель спереди), то нагруженная поверхность юбки поршня обращена к впускному коллектору на левом ряду цилиндров («водительской» стороне) и к выпускному коллектору на правом ряду цилиндров («пассажирской» стороне).

Менее нагруженная сторона юбки воспринимает усилие на такте сжатия. Эта разница в нагрузках обусловлена положением, углом между шатуном и поршнем, при его перемещении.

За весь рабочий цикл разница в нагрузке на разные стороны юбки поршня различается в десять раз! Причем, нагрузка на юбку поршня может варьироваться в зависимости от хода поршня, длины шатуна и максимального давления в цилиндре.

Поэтому асимметричные поршни должны быть специальными – для левого и правого ряда цилиндров. На днище поршня в таком случае наносятся стрелки или иные метки, указывающие на переднюю часть двигателя.

Рис. 9 На этом фото показаны асимметричные поршни для левого и правого рядов цилиндров V-образного двигателя. Их особенностью является расширенная часть юбки поршня на нагруженной стороне и зауженная – на стороне с меньшей нагрузкой.

Рис. 10 Другой пример асимметричного поршня. Обратите внимание, как сближены бобышки под поршневой палец, что позволяет сделать поршневой палец короче и легче. Кроме того, хотя это почти невозможно заметить глазом, ось пальца смещена к нагруженной стороне поршня (в сторону более широкой части юбки) на 0,50 мм – для уменьшения дисбаланса из-за разницы в массе «узкой» и «широкой» частей юбки.

Нагруженная сторона юбки поршня

Когда поршень движется вниз на такте расширения, он испытывает значительное сопротивление, пытаясь провернуть коленчатый вал. С ростом нагрузки увеличивается и сопротивление. При этом нагруженная сторона юбки поршня воспринимает боковое давление, которое увеличивает нагрузку (с ростом трения и износа) на соответствующей стороне стенки цилиндра.

Если на днище поршня имеется какая-либо метка (к примеру точка, или стрелка, или надпись «Front»), важно установить поршень в соответствии с этой меткой, обычно указывающей на переднюю часть двигателя.



Ненагруженная сторона юбки поршня

Эта часть юбки поршня противоположна нагруженной стороне. Она работает, когда поршень движется вверх на такте сжатия, из-за сопротивления, создаваемого сжимаемой топливно-воздушной смесью. Основная ее задача, в том, чтобы обеспечить стабильность поршня при движении в цилиндре. Поэтому эта часть юбки может быть поуже, для экономии веса.

Так что, для точной настройки в распределении этих сил между разными сторонами юбки были разработаны асимметричные поршни, которые имеют более широкую юбку на нагруженной стороне и зауженную юбку с противоположной стороны. Это обеспечивает оптимальное распределение нагрузок на юбку поршня, одновременно снижая массу поршня.

В качестве примера можно привести «асимметричную» (или Т-образную) конструкцию поршней FSR компании JE Pistons, которые имеют расширенную часть юбки на нагруженной стороне, а со стороны бобышек юбка отсутствует вовсе, что позволяет сделать поршневой палец короче и легче. Подобные поршни изначально разрабатывались для гоночных двигателей.

Еще одним преимуществом подобных поршней является улучшение условий работы поршневых колец. Но, в основном, подобная конструкция юбки, в сочетании со слегка смещенным пальцем, позволяет существенно снизить потери на трение.

Рис. 11 Из этой схемы видно, как определить нагруженную и ненагруженную стороны юбки поршня.

Thrust Load - действие боковой силы
Minor Thrust Side - ненагруженная сторона цилиндра
Major Thrust Side - нагруженная сторона цилиндра
Красная изогнутая стрелка - направление вращения коленчатого вала

Рис. 12 На этом фото хорошо видно, как различается ширина юбки поршня на нагруженной (слева) и ненагруженной (справа) сторонах поршня.

Рис. 13 Компьютерное моделирование показывает, как распределяются механические нагрузки в поршне, возникающие при работе двигателя на частичных нагрузках. (Чем темнее цвета – тем меньше нагрузка, а чем ярче – тем больше).

Рис. 14 А на этой схеме видно, как нагружен поршень сразу после воспламенения смеси.

Рис. 15 Здесь поршень показан снизу. На этой схеме хорошо видно, что во время рабочего хода наиболее нагружены верхние части отверстий под поршневой палец (они выделены красным цветом) и элементы юбки поршня, непосредственно примыкающие к ним.

Рис. 16 Тонкий слой антифрикционного покрытия (темного цвета) на юбке поршня помогает удерживать масло и снижает трение между поршнем и цилиндром – особенно при холодном запуске мотора.

Смещение пальца

Асимметричные поршни также могут иметь смещение поршневого пальца. При этом ось пальца смещена от оси поршня к нагруженной стороне примерно на 0,51 мм. Это небольшое смещение «балансирует» поршень, компенсируя разницу в массе юбки, а также снижая усилие, прикладываемое к нагруженной стороне поршня.

Опять же, ссылаясь на опыт компании JE Pistons, асимметричный поршень позволяет сделать поршневые пальцы короче, жестче и легче (примерно на 10 грамм).



Заключение

Надеемся, эта статья поможет вам лучше ориентироваться в тонкостях сборки двигателя. Помните, что лучше всего пометить поршни и шатуны перед разборкой. Грамотные ответы на ваши вопросы и помощь в технических проблемах с двигателями – наша главная задача.

ХОТИТЕ СТАТЬ АВТОРОМ?

Пришлите свою статью


Bukh Dv Engine Поставщики, Производитель, Дистрибьютор, Заводы, Alibaba

Страна / регион: Китай Основные продукты:

цепная пила, кусторез, бензопила, подвесной мотор, кусторез

Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Африка 11% , Юго-Восточная Азия 11% , Восточная Европа 11%

Страна / регион: Бангладеш Основные продукты:

Спасательная шлюпка, внутренняя Двигатель , Спасательный жилет, спасательный круг, генераторная установка

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 20% , Северная Америка 20% , Южная Европа 20%

Страна / регион: Индия Основные продукты:

РАДАР ARPA, АВТОПИЛОТ, ГИРОКОМПСС, СУДНЫЙ ЯКОРЬ, СУДОВАЯ ЯКОРНАЯ ЦЕПЬ

Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Западная Европа 11% , Восточная Европа 11% , Южная Америка 11%

Страна / регион: Индия Основные продукты:

Судовой Двигатель , Морская силовая установка Двигатель , Судовой Двигатель , Судовой дизельный двигатель, Судовая коробка передач

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Азия 20% , Юго-Восточная Азия 8% , Южная Америка 8%

Страна / регион: Китай Основные продукты:

Турбокомпрессор, Сердечник / картридж турбокомпрессора / CHRA, Ремкомплекты турбокомпрессора, Ротор

Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 35% , Западная Европа 13% , Юго-Восточная Азия 10%

Страна / регион: Китай Основные продукты:

цепная пила, кусторез, бензопила, подвесной мотор, кусторез

Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Африка 11% , Юго-Восточная Азия 11% , Восточная Европа 11%

Страна / регион: Китай Основные продукты:

дизель двигатель , дизель двигатель частей, дизель судовой двигатель , СУДОВЫЕ ЗАПЧАСТИ, судовой двигатель частей

Общий доход:

50 миллионов долларов США - 100 миллионов долларов США

Топ-3 рынка:

Южная Азия 20% , Юго-Восточная Азия 20% , Северная Америка 10%

Страна / регион: Китай Основные продукты:

двигатель детали, форсунка, комплект гильз, прокладка, турбокомпрессор

Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40% , Восточная Азия 10% , Южная Азия 10%

Страна / регион: Китай Основные продукты:

Двигатель Подшипник, поршневое кольцо, поршень, гильза, полная прокладка

Общий доход:

2 доллара США. 5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Средний Восток 30% , Африка 20% , Южная Америка 10%

Страна / регион: Бангладеш Основные продукты:

Спасательная шлюпка, внутренняя Двигатель , Спасательный жилет, спасательный круг, генераторная установка

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Западная Европа 20% , Северная Америка 20% , Южная Европа 20%

Страна / регион: Китай Основные продукты:

Воздушный компрессор, сварочный аппарат, зарядное устройство

Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 40,0% , Средний Восток 30,0% , Восточная Европа 30.0%

Страна / регион: Китай Основные продукты:

Подвеска двигателя , втулка стабилизатора поперечной устойчивости, выхлопная подвеска, резиновая втулка подвески, соединитель ролика из дуговой резины

Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Внутренний рынок 58% , Западная Европа 24% , Южная Азия 12%

Страна / регион: Китай Основные продукты:

продувочный клапан, перепускной клапан, выхлопная труба, проставка колеса, регулятор топлива

Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Европа 43% , Южная Америка 22% , Северная Америка 11%

Страна / регион: Китай Основные продукты:

Волоконно-оптическое освещение, точечные светильники для музеев, интеллектуальный контроллер освещения, оптоволоконный осветительный кабель, оптоволоконный свет Двигатель

Общий доход:

1 миллион долларов США - 2 доллара США. 5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 12% , Северная Европа 12% , Южная Европа 12%

Страна / регион: Китай Основные продукты:

турбокомпрессор, турбо, турбонагнетатель, турбонагнетатель, турбо-часть

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Америка 35% , Восточная Европа 15% , Средний Восток 15%

Страна / регион: Китай Основные продукты:

Фара и дополнительный свет для Wrangler, Фара и ближний свет для Harley, Светодиодный рабочий свет, Светодиодная панель, Автоматическая светодиодная фара

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 60% , Западная Европа 20% , Восточная Европа 8%

Страна / регион: Китай Основные продукты:

детали впрыска топлива, форсунка, форсунка common rail, насосный элемент, автоматический датчик

Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Северная Америка 15% , Западная Европа 10%

Страна / регион: Китай Основные продукты:

подшипник ступицы колеса, подшипник сцепления, комплект ремня ГРМ, комплект цепи ГРМ, ролик натяжителя ремня

Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 13% , Средний Восток 13% , Южная Америка 11%

Страна / регион: Китай Основные продукты:

Автозапчасти

Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 60% , Средний Восток 40%

Страна / регион: Китай Основные продукты:

БАССЕЙН, САУНА, СПА, Фонтан, Садовая мебель

Топ-3 рынка:
