Подкачивающий насос дизельного двигателя: назначение, устройство, особенности

Подкачивающий насос дизельного двигателя  представляет собой топливный насос низкого давления (ТННД). Главной задачей  данного устройства становится  функция подачи топлива к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

Читайте в этой статье

Подкачивающий насос дизельного двигателя для ТНВД

Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

Что касается подготовительного режима, в этот момент поршень в насосе движется вверх, параллельно отмечается воздействие эксцентрика, который сжимает пружину.  В результате топливо начинает двигаться в камерах, а также проходит между фильтрами. Рабочий режим ТННД представляет собой обратное движение поршня (поршень движется виз).

Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

  1. Приводной вал
  2. Ротор с лопастями
  3. Статор
  4. Диск распределения
  5. Приводную шестерню-регулятор
  6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

  • Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.
  • Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий  насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Читайте также

  • Система питания дизельного двигателя

    Устройство и схема работы системы питания дизельного двигателя. Особенности топлива и его подачи , основные компоненты системы питания, турбодизельный ДВС.

krutimotor.ru

Ручной насос подкачки дизельного топлива

Ручной насос необходим в автомобиле в помощь топливному, для улучшения подачи горючего в двигатель. При длительном простое механизмов, ручной насос подкачки дизельного топлива наполняет полости с высоким давлением, что обеспечивает бесперебойную подачу топлива.

Каким образом работает ручной насос

Создаваемое разряжение при поднятой ручке насоса, открывает клапан, всасывая горючее, клапан направляет его на поршень. Повышающееся давление во время обратного хода, закрывает клапан, а горючее направляется к фильтру благодаря нагнетательному клапану. При особо затруднённом пуске двигателя, необходимо проверить наличие дизельного горючего в баке, для этого используют насос ручной подкачки дизельного топлива. А также этот аппарат используют если в систему попал воздух и нарушена подача топлива и так до момента полного выхода воздуха из сливной трубки. Подкачка прекращается после того, как начнёт идти чистое горючее без воздуха. Если же после этого не улучшается работа двигателя, остаются перебои, нужно на топливном насосе открыть пробку для удаления воздуха и ручным насосом подкачки дизельного топлива вновь прокачать всю систему.

Аппарат способен всасывать на сухую, сначала он прокучивает воздух, потом при помощи уже созданного вакуума закачивает дизель в двигатель. С подобной задачей может справиться только насос низкого давления. Поскольку применение насоса высокого давления при подобной проблеме не только не эффективно, но и бесполезно. При проникновении воздуха в двигатель он создаст быструю подачу горючего. Но подобное обстоятельство не решит проблемы с необходимой предварительной прокачкой и удалением воздушной пробки, созданной в двигателе.

Таким образом, единственно верным решением будет применить низкочастотный ручной насос подкачки дизеля. На некоторых дизельных автомобилях отсутствие подкачивающего насоса на топливной магистрали создаёт определённое разряжение, поэтому воздух подсасывается в двигатель. Из-за разряжения и созданной неплотности дизельного горючего, при забитости топливного фильтра или некачественном подмёрзшем топливе, подобный эффект усиливается.

Как выбрать насос ручной прокачки дизельного топлива

На дизельном двигателе при комплектации топливного фильтра в основном применяются два вида подкачивающих аппаратов горючего. Главное отличие которых в диаметрах штуцеров. В каждой из комплектаций может быть оснащение датчиком воды, который заведён на индикатор. Оснащение комплектации изменяется в зависимости от региона и выбранного дизельного двигателя. При комплектации дизельного двигателя по первому типу, прямо в топливный бачок направляют обратку.

Работа клапана настроена автоматически, поэтому он или направляет обратное движение горючего в бак, или через топливный фильтр в насос высокого давления, используя малый круг обратки.

Дизельное горючее находится в постоянно необходимой температуре благодаря автоматизации работы клапана. При подобном движении топлива естественным путём топливный фильтр невозможно разморозить, но возможно поддержать оптимальную работу двигателя при сильных морозах. Хотя при возникновении неисправности в клапане, это проблематично. В основном подобные топливные фильтры устанавливают для работы автомобиля в холодных регионах с низкими температурами погоды.

В период экономического преобразования дизельных автомобилей, насос заменили кнопкой, которая устанавливалась на крышку фильтра горючего. При нажатии на кнопку, воздух выгонялся из системы, а после наполнялось горючее. Затем сделали своеобразную грушу из резиновых материалов, врезанную в топливную магистраль. При сильных морозах это устройство теряло свою эластичность, становилось твёрдым, что делало невозможным выполнение подкачки горючего в насос и непосредственно в саму двигательную систему.

Именно поэтому в дальнейшем конструкторы отказались от применения эластичной груши в качестве аппарата подкачки дизеля. В основном применяются грушевидной формы насосы из эластичного материала с прямым входом или с загнутым. Для того чтобы понять держит ли клапан и не попустит ли воздух или обратно горючее, можно попробовать продуть, если в обратную сторону не продувается, значит, исправен.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Как прокачать топливную систему дизельного двигателя: доступные способы

Отличительной особенностью дизельного двигателя от множества бензиновых аналогов является отсутствие системы зажигания, так как смесь топлива и воздуха в цилиндрах дизеля воспламеняется самостоятельно (от сильного сжатия и нагрева). При этом возникает необходимость подачи топлива в камеру сгорания под высоким давлением.

Существует несколько типов систем питания дизельного двигателя, которые отличаются по конструкции и схеме реализации, однако общим является то, что каждая топливная система осуществляет нагнетание горючего для последующего впрыска солярки через дизельные форсунки.

Вполне очевидно, что для дизельных двигателей крайне важна максимальная герметичность всей топливной системы. Если же происходит попадание воздуха, тогда необходимого давления впрыска достичь не удается. Более того, лишний воздух способен вывести из строя дорогостоящие элементы системы топливоподачи. Далее мы рассмотрим, для чего нужно и как выполняется развоздушивание топливной системы дизельного мотора.

Читайте в этой статье

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

  • Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
  • Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра  можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор. Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ.

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

  • Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
  • Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
  • Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
  • Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
  • После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера. При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
  • В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы. Болт можно затягивать.

Если же горючее льется постоянно, без перерывов, это может указывать на то, что возникла проблема с ТНВД. В этом случае частой причиной является сломанный плунжер, привод плунжера и т.д.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

  • После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Убедившись в том, что топливо пошло через открученный штуцер, указанный штуцер закручивается, после чего аналогичные действия поочередно выполняются с другими штуцерами. Успешным результатом можно считать такой, когда дизтопливо подается из всех штуцеров в то время, когда стартер вращает коленвал.

Теперь можно вернуть накидные гайки топливопроводов на штуцеры ТНВД, после чего производится затяжка. Двигатель нужно продолжать крутить стартером, параллельно накидные гайки топливопроводов ставятся на форсунки.

При этом гайки форсунок затягиваются только тогда, когда из-под них начинает вытекать горючее. Раньше затяжку делать нельзя (например, сначала закручиваются гайки на форсунках, а уже после этого на штуцерах насоса). В этом случае прокачивать воздух  нужно будет достаточно долго, за это время вполне можно разрядить аккумулятор.

Также отметим, что стартеру каждые 15 сек. непрерывной работы рекомендуется давать передышку около 60-120 сек. Игнорирование данной рекомендации может привести к поломкам стартера или значительному сокращению его ресурса.

Другие способы прокачки топливной системы дизельного двигателя

Итак, выше мы рассмотрели основной способ, как прокачать топливную систему дизеля. При этом многие специалисты и опытные автолюбители  отдельно указывают, что в ряде случаев подобные попытки прокачать насос могут иметь серьезные последствия для системы питания.

Обратите внимание, причина таких опасений заключается в том, что если имеются механические повреждения, прокачка таким способом может нанести непоправимый ущерб. Давайте рассмотрим другие существующие способы.

  • Прежде всего, ослабляется болт на магистрали обратной подачи топлива (так называемая «обратка»). Далее следует внимательно следить за тем, как будет выходить топливо. Если видны пузырьки воздуха, тогда это значит, что система завоздушена.

Если это так, можно взять простой насос для накачки шин или компрессор. Далее с топливного насоса снимается шланг, вместо него ставится шланг воздушного насоса. Основная идея в том, что происходит накачка, которая позволяет повысить давление в системе. Это давление дает возможность перекачать дизтопливо в топливный насос.

  • Еще один способ прокачки можно охарактеризовать, как «бытовой», так как он предполагает использование домашнего пылесоса. Главное, чтобы устройство имело достаточную мощность.

Итак, сначала снимается топливный фильтр, просушивается его корпус. Затем  отдельные элементы протираются, затем производится обратная сборка.  Далее понадобится обнаружить два штуцера на корпусе фильтра. Один из штуцеров нужен для слива дизтоплива, а другой подойдет для прокачки.

Приготовив пылесос,  также нужен обычный медицинский шприц и шланг длиной 30-40 см. Для этих целей рекомендуется использовать прозрачный тип шланга. Шприц вставляется в шланг, а другой конец шланга надевается на штуцер прокачки.

Далее из шприца вытаскивается поршень, а в шприц вставляется трубка пылесоса. Главное, добиться надежной фиксации и плотной посадки. Также места соединений можно уплотнить, надевая отрезки шлангов разного диаметра, наматывая изоленту и т.д.

Теперь можно немного открутить штуцер, после чего включается пылесос. Через несколько секунд в шприце можно будет увидеть желтоватую пену. Это и есть смесь солярки и воздуха. Дальнейшая прокачка сводится к тому, чтобы вместо пены шприц заполнило чистое дизтопливо.

Рассмотрим еще одно решение, позволяющее в некоторых случаях быстро прокачать топливную систему дизеля.  Для этого достаточно полностью заполнить корпус топливного фильтра дизельным топливом, после чего двигатель запускается. Далее нужно дать мотору  поработать на высоких оборотах, в результате чего происходит прокачка системы питания.

Подведем итоги

Как видно, основной способ прокачки  дизельной системы топливоподачи  является трудоемкой процедурой, которая требует определенных навыков. Важно соблюдать чистоту и не допустить попадания грязи, пыли или мусора в насос.

Еще нужно следить за усилием (моментом затяжки) при закручивании болтов, гаек  и штуцеров. Также необходимо соблюдать  повышенную осторожность при отводе  топливных магистралей.  Непрофессиональный подход и небрежное обращение может привести к поломкам, появлению трещин, срыву резьбы и другим последствиям.

Рекомендуем также прочитать статью о том, что такое подкачивающий насос для ТНВД. Из этой статьи вы узнаете о принципах работы устройства, а также о назначении топливного насоса низкого давления ТННД и стабилизации работы ДВС путем установки дополнительного подкачивающего насоса на дизельный двигатель.

Что касается прокачки через «обратку» при помощи компрессора или описанного выше способа с прокачкой пылесосом, эффективность таких методов в ряде случаев может оказаться низкой или вовсе ставится под сомнение. По этой причине по этой причине настоятельно рекомендуется прокачивать систему питания дизельного двигателя в специализированном автосервисе по ремонту и обслуживанию автомобилей.

Напоследок хотелось бы отметить, что если система питания регулярно завоздушивается, при этом причину определить затруднительно, выходом из ситуации может быть решение установить дополнительный топливоподкачивающий насос на ТНВД.

Читайте также

  • Топливный насос высокого давления

    Назначение топливного насоса высокого давления в системе топливного впрыска дизельного двигателя. Виды ТНВД, конструктивные особенности насосов.

krutimotor.ru

Подкачивающий топливный насос для дизеля. Устройство и принцип работы

Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также создания постоянного избыточного давления в головке топливного насоса.

Устройство подкачивающего насоса

Насос состоит из:

  • корпуса,
  • поршня с пружиной,
  • толкателя с пружиной,
  • стержня,
  • толкателя с направляющей втулкой,
  • впускного клапана и нагнетательного клапана.

Стержень толкателя вместе с втулкой представляет собой прецизионную пару, которая предотвращает перетекание топлива из подпоршневого пространства подкачивающего насоса в корпус топливного насоса.

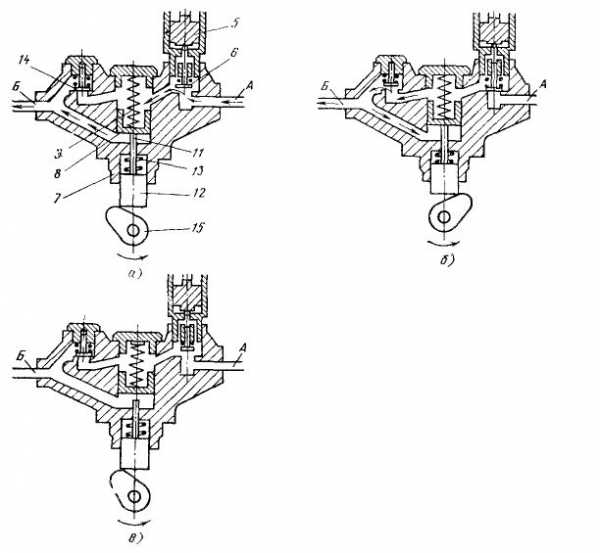

1 — рукоятка; 2 — крышка; 3 — шток; 4 — цилиндр; 5 и 8 — поршни; 6 — впускной клапан; 7 — корпус; 9 и 13 — пружины; 10 — направляющая втулка; 11 — стержень; 12 — толкатель; 14 — нагнетательный клапан.

Принцип работы

  • При неработающем подкачивающем насосе впускной и нагнетательный клапаны закрыты, а надпоршневое и подпоршневое пространство заполнено топливом.
  • При вращении кулачкового вала топливного насоса толкатель и поршень под действием эксцентрика вала и пружин совершают возвратно-поступательное движение.
  • Когда выступ эксцентрика отходит от толкателя, поршень и толкатель под действием пружин движутся в сторону кулачкового вала. При этом в подпоршневом пространстве создается давление, а в надпоршневом — разрежение. Нагнетательный клапан закрывается, а впускной открывается, и топливо из впускного канала А поступает в надпоршневое пространство, а из подпоршневого выжимается по каналу Б в топливный фильтр и далее в головку топливного насоса.
  • Когда выступ эксцентрика набегает на толкатель, последний с помощью стержня перемещает поршень, сжимая пружину. В надпоршневом пространстве создается давление, а в подпоршневом — разрежение. Впускной клапан закрывается, а нагнетательный клапан открывается, и топливо перетекает из надпоршневого пространства в подпоршневое. Таким образом, топливо подается к топливному насосу при движении поршня в сторону эксцентрика под действием пружины, а при движении поршня под действием эксцентрика оно перетекает из надпоршневого пространства в подпоршневое. При последующих ходах поршня процесс повторяется в той же последовательности.
  • При повышении давления в нагнетательном канале Б (например, при уменьшении расхода топлива топливным насосом или засорении топливного фильтра) пружина, перемещая поршень не может преодолеть сопротивление топлива, и поршень останавливается.
  • Положение поршня в этом случае зависит от расхода топлива. Чем меньше расход топлива, тем выше давление в нагнетательном канале, тем раньше останавливается поршень и тем меньше его рабочий ход.
  • При меньшем рабочем ходе поршня меньше топлива подается в нагнетательный канал. Поэтому даже при малом расходе топлива давление в нагнетательном канале не поднимается выше определенного.
  • Так автоматически ограничивается максимальное давление топлива, которое подается подкачивающим насосом в систему. Это следует учитывать в эксплуатации.
  • При несвоевременной замене фильтра тонкой очистки топлива, его подача в систему становится недостаточной, и дизель теряет мощность.

Если фильтрующий элемент засорится настолько, что его гидравлическое сопротивление станет больше усилия пружины, то подача топлива прекратится совсем, и дизель остановится.

а — нагнетание топлива в систему; б — перетекание топлива; в — прекращение подачи топлива; 15 — эксцентрик.

Ручной подкачивающий насос

Для заполнения топливной системы топливом при неработающем дизеле и удаления из нее воздуха на подкачивающем насосе устанавливается ручной подкачивающий насос также поршневого типа.

Он состоит из:

  • цилиндра, ввернутого в корпус над впускным клапаном
  • основного подкачивающего насоса
  • поршня со штоком
  • рукояткой, навернутой на крышку цилиндра.

В работе этого насоса используются впускной и нагнетательный клапаны основного подкачивающего насоса.

  • Перед заполнением системы топливом необходимо:
  1. открыть вентиль на фильтре тонкой очистки
  2. отвернуть рукоятку с крышки цилиндра насоса
  3. перемещая рукояткой поршень в цилиндре, нагнетать топливо в систему до появления из сливной трубки струи топлива без пузырьков воздуха.

После прокачивания системы вентиль на фильтре необходимо закрыть, а рукоятку поршня ручного насоса навернуть на крышку цилиндра.

tractor-server.ru

Закончилось топливо в дизельном двигателе, как закачать?

Ситуация не настолько редкая, как может показаться, особенно среди любителей ездить на последних остатках в баке.

Почему-то считается, что для того, чтобы закачать топливо из бака, достаточно отвернуть пробку для спуска воздуха на подкачивающем насосе, прокачать его и этого вполне достаточно. Это не совсем правильно, более того, в некоторых случаях, когда подкачивающий насос неисправен или слабо качает, вам вообще не удастся прокачать им систему. Кроме того, на некоторых автомобилях вообще не устанавливается подкачивающий насос. Как же поступать в этих случаях?

Каким же образом удалить остатки воздуха из всей топливной системы? Стравив воздух на подкачивающем насосе, всего-лишь заполняется топливный фильтр топливом, удаляя воздух начиная от бака до фильтра тонкой очистки включительно. В трубопроводах от подкачивающего насоса до ТНВД и в самом ТНВД воздух остается, и его в некоторых случаях очень трудно удалить оттуда. Поэтому, я бы посоветовал вам откручивать при прокачке не болт на подкачивающем насосе, а болт обратки на самом ТНВД. Как правило, на распределительных ТНВД — это болт на 17 с надписью OUT, хотя возможны и другие варианты (например, болты на 19 на Ниссанах, или электромагнитные клапана). Пракачивать необходимо до тех пор, пока из ТНВД не побежит дизельное топливо без пузырьков воздуха. Если из обратки постоянно идут пузыри, необходимо найти источник подсоса воздуха. Только удалив воздух из ТНВД, вы сможете хоть в какой-то мере быть уверенными в возможности запуска двигателя, так как при слабом подкачивающем насосе и плунжерной паре прокачать топливную аппаратуру простым вращением стартера крайне тяжело.

Однако, бывают случаи, когда закачать топливо из бака обычным подкачивающим насосом невозможно, вследствии попадания грязи под его клапана или негерметичности тех же клапанов. Такое же возможно в случае отсутствия подкачивающего насоса на некоторых автомобилях. В этом случае, я дам вам универсальный совет. Возьмите обычный автомобильный насос для накачивания шин, снимите шланг обратки с ТНВД И постарайтесь закачать в него воздух насосом. Таким образом, вы создадите в баке избыточное давление, которое перекачает топливо из бака в фильтр тонкой очистки, а затем заполнит и ТНВД. Желательно только чтобы на шланге насоса был переходник, который бы плотно входил в шланг обратки. Основное требование при данной процедуре — пробка бака должна быть герметично закрыта, иначе давление не будет создаваться. Для накачивания можно использовать компрессор, но будьте осторожны, чтобы не раздуло ваш бак.

Итак, вы закачали ваш ТНВД, но на этом ваша работа по прокачке топливной системы не закончилась. Не забудьте, что трубки высокого давления, которые идут от ТНВД к форсункам в настоящий момент заполнены воздухом, который легко сжимаем. Поэтому, чтобы упростить процедуру запуска двигателя, что особенно актуально при слабом или уже посаженном аккумуляторе, отверните трубки высокого давления от форсунок. Ни подкачивающим насосом, ни даже прокачкой компрессором через обратку, вам не удастся прокачать ТНВД дальше штуцеров, так как в них расположены клапана, которые открываются при значительно большем давлении, чем развивает топливный насос низкого давления, да и система каналов в плунжерной паре такова, что не позволяет топливу проникать непосредственно через них в трубки высокого давления при любом положении плунжера на неработающем двигателе.

Таким образом, для заполнения трубок высокого давления вам необходимо вращать коленчатый вал стартером или вручную (правда, при этом обязательно подведите напряжение к клапану отсечки топлива). Если попытаться пробить воздух из трубок вращением стартера без откручивания их от форсунок, то вам придется затратить гораздо больше времени и сил на эту операцию. В случае же, если плунжерная пара в вашем ТНВД очень слабая, то вы рискуете разрядить полностью аккумулятор, так и не добившись запуска двигателя. Поэтому, отворачивание трубок высокого давления от форсунок не просто желательная, а обязательная процедура. Отворачивать трубки полностью не обязательно, достаточно их просто ослабить, а после того, как из них забрызгает топливо — затянуть.

При такой последовательности прокачки топлива вы не просто минимальными усилиями добьетесь запуска двигателя, но и сохраните свои аккумулятор, стартер, а в некоторых случаях и ТНВД.

Я бы не советовал вам закачивать топливо из бака при пустом ТНВД при помощи буксирования другим автомобилем. В некоторых случаях, когда лепестки подкачивающего насоса работают на сухую, он просто не способен закачать топливо из бака в ТНВД. Длительное же вращение ТНВД на сухую может привести к задирам как подкачивающего насоса, так и плунжерной пары, поскольку смазка этих узлов осуществляется топливом и вообще существует вероятность перескакивания ремня или цепи ГРМ.

По этой же причине не советую вам полностью опустошать топливный бак. Приучите себя к тому, что ваш бак должен быть по возможности полным. Это позволит вам не только избежать подобных проблем, но и уменьшить вероятность другой неприятности. Дело в том, что если зимой вы храните автомобиль в теплом гараже или просто в помещении, где температура выше, чем на улице (да и вообще горячая обратка попадает и нагревает бак). Когда же вы выезжаете на холод, то воздух в баке резко охлаждается и из него конденсируется и выпадает влага, которая попадает в топливо. Чем больше не заполнен бак, тем больше выпадает конденсата. В дальнейшем эта вода попадает в фильтр тонкой очистки, а уж там надежда на систему фильтрации. если автомобиль не оборудован дополнительными фильтрами отстойниками, то 100% вода проникает в топливную аппаратуру…

Общий вывод — контролируйте работоспособность подкачивающих насосов, если таковые отсутствуют установите их. не рискуйте, старайтесь всегда ездить с полным баком. СТО «Ковш» предлагает механические и электрические насосы.

kovsh.com

Подкачивающий Насос Дизельного Двигателя Для Тнвд ~ VESKO-TRANS.RU

Топливный насос низкого давления: устройство и механизм работы подкачивающего насоса

  • 1 Подкачивающий насос дизельного мотора для ТНВД
  • 2 Устройство подкачивающего насоса и разные типы ТННД
  • 2.1 Разновидности топливных насосов низкого давления
  • 3 Достоинства установки подкачивающего насоса на дизель
  • Подкачивающий насос дизельного мотора представляет собой топливный насос низкого давления (ТННД). Тнвд. Заменил насос, для пуска двигателя, подкачивающий насос на. Главной задачей данного устройства становится функция подачи горючего к топливному насосу высокого давления ТНВД. Как правило, подкачивающий насос установлен на «коробе» ТНВД или в непосредственной близости от насоса высокого давления.

    Оба насоса соединяются при помощи топливных трубок, по которым дизтопливо подается из ТННД к ТНВД. Подкачивающий насос дизельного двигателя для тнвд. Итак, топливный насос низкого давления (тннд) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и. Параллельно реализована очистка солярки, которая предполагает пропуск через специальные топливные фильтры грубой и тонкой очистки. Топливный насос низкого давления дизельного двигателя к тнвд. Для насос для. Далее мы рассмотрим устройство, а также принцип работы подкачивающего топливного насоса более подробно.

    Подкачивающий насос дизельного двигателя для ТНВД

    Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Подкачивающий насос трактора подает топливо из бака в топливный насос под давлением. Это необходимо для преодоления гидравлического сопротивления фильтра и трубопроводов, а также. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

    Что касается подготовительного режима, в этот момент поршень в насосе движется вверх, параллельно отмечается воздействие эксцентрика, который сжимает пружину. В результате топливо начинает двигаться в камерах, а также проходит между фильтрами. Рабочий режим ТННД представляет собой обратное движение поршня (поршень движется виз).

    Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

    Устройство подкачивающего насоса и различные типы ТННД

    Если говорить о конструкции, топливный насос низкого давления имеет следующие составные элементы:

  • Приводной вал
  • Ротор с лопастями
  • Статор
  • Диск распределения
  • Приводную шестерню-регулятор
  • Соединительные муфты
  • Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

    Топливный насос низкого давления ТННД

    Канал ТНВД-ОРГ Сайт по ремонту ТНВД Сайт по запчастям к ТНВД .

    Установка топливного подкачивающего насоса на Ниссан Патрол Зд30

    Установка топливного подкачивающего насоса на Ниссан Патрол Зд30.

    С учетом того, что подкачивающий насос и насос высоко давления связаны, для того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

    Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

    Разновидности топливных насосов низкого давления

    Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

    При этом подкачивающие насосы бывают механическими и электрическими. Что такое тнвд дизельного двигателя тнвд для дизельного и подкачивающий насос. Как прокачать систему питания дизельного двигателя для удаления воздуха. Различные способы развоздушивания, удаление воздуха из фильтра и тнвд…. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

    • Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Тнвд дизельного двигателя, где применяется тнвд для подкачивающий насос дизельного. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

    Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

    Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

    Преимущества установки подкачивающего насоса на дизель

    Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

    Также наличие подкачивающего насоса позволяет добиться стабильной работы дизельного двигателя во всех режимах и на любых оборотах, то есть исключается нехватка топлива под нагрузками. Еще отметим, что многие владельцы дизельных авто, которые штатно не имеют дополнительного насоса, принимают решение установить его самостоятельно.

    Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

    Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

    Источник

    vesko-trans.ru

    Топливоподкачивающие насосы

    Закончилось топливо в дизельном двигателе, как закачать?

    Ситуация не настолько редкая, как может показаться, особенно среди любителей ездить на последних остатках в баке.

    Почему-то считается, что для того, чтобы закачать топливо из бака и развоздушить топливную систему, достаточно открутить трубку высокого давления, покрутить стартером до появления солярки, и этого вполне достаточно. Это не совсем правильно, более того, в некоторых случаях, когда стартер или аккумулятор неисправен и слабо крутит, Вам вообще не удастся прокачать систему. И на большинстве автомобилей вообще не устанавливается автономный подкачивающий насос

    Как же поступать в этих случаях?

    1. Производители рекомендуют заполнить бак топливом и крутить стартером, пока топливный насос сам не развоздушится. Но в большинстве случаев, садится аккумулятор и подгорает стартер (ведь для закачки 0,5 литра солярки используется колоссальная энергия, которая способна переместить автомобиль на десяток другой метров).
    2. Некоторые тащат автомобиль на буксире (рискуя перескакиванием ремня или цепи газораспределения), кто-то заливает в топливный фильтр солярку (рискуя залить грязное топливо на выход к топливной аппаратуре, и в то же время дополнительно завоздушивают систему, так как фильтры стоят выше уровня бака, и солярка уходит именно туда обратно).

    Есть ещё
    много способов развоздушивания топливной системы, но самый эффективный — это наличие подкачивающего насоса перед топливной аппаратурой (см. рис. 1, рис. 2), способного подать топливо из бака под давлением с минимальным риском и затратами энергии.

    Если на Вашем автомобиле установлен подкачивающий насос,
    рекомендуем:

    • Проверять его работоспособность при каждой замене топливного фильтра.
    • Устанавливать перед ним предварительный фильтр грубой очистки (см. рис. 3, рис. 4) (чтоб предотвратить клапан от крупных загрязнений).
    • Также устанавливать прозрачные шланги на подачу (рис. 5) (для контроля количества воздуха в системе)

    Если стационарный механический насос создаёт проблемы, такие как постоянные подсосы воздуха, течи масла, предлагаем Вам его удалить, установив в место него заглушку (рис 6). Рекомендуем устанавливать как механические (ручные), так и электрические (работающие от включения зажигания) топливоподкачивающие насосы.

    Рис 6 Заглушка

    Рис. 6. Заглушка

    Механическая/ручная подкачка подкачка производит быстрое устранение воздуха из топливной системы после замены фильтрующего элемента.

    Электрическая подкачка, на момент запуска двигателя, прокачивает всю систему и ускоряет старт двигателя, чем уменьшает эмиссию. Таким образом помогает топливной аппаратуре прокачивать топливо с бака через топливные фильтра во время работы двигателя. Сводя на нет потери на всасывание, ухудшающие наполнение плунжерных пар топливных насосов.

    Более подробную информацию о том, как развоздушить топливную систему, читайте
    здесь.

    СТО «КОВШ».
    Управляй надёжным!

    kovsh.com

    Разное

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
