Порядок затяжки болтов ГБЦ

На чтение 12 мин. Просмотров 6.7k. Обновлено

В процессе сборки двигателя не избежать этапа затяжки болтов головки блока цилиндров. Прокладка, которая располагается между блоком и головкой, должна быть притянута равномерно и с заданным усилием, иначе возможно нарушение герметичности, смешивание технических жидкостей, повреждение элементов, возникновение других проблем. Следствием этого может быть поломка мотора. Именно поэтому так важен порядок затяжки болтов ГБЦ и контроль момента затяжки.

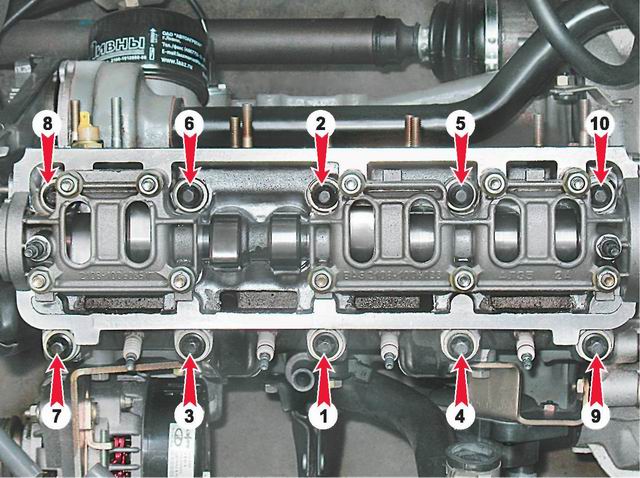

При установке ГБЦ важно соблюдать порядок затяжки болтов

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Устройство ГБЦ независимо от типа двигателя — схоже. Внутри находится газораспределительный механизм, а сам корпус является составляющей камеры сгорания и имеет специальные каналы, предназначенные для циркуляции масла и антифриза.

Благодаря должному прилеганию ГБЦ, соблюдается герметичность всех систем, и мотор работает с максимальным КПД. Головка блока состоит из сплава алюминия с другими металами, а болты, которые используются для затяжки, – из стали. Повышенная температура заставляет металлы расширяться, но с разной степенью интенсивности, поэтому в случае ошибок при установке возникающее напряжение корпуса способствует появлению трещин.

Особенности затяжки болтов ГБЦ на популярных двигателях

Советы по затяжке болтов ГБЦ на некоторых популярных двигателях следующие:

  1. Дизельный движок ЯМЗ-236 устанавливается на Урал, МАЗ, трактор Т-150. Крепление головки к блоку цилиндров на ЯМЗ-236 осуществляется с помощью 16-ти шпилек, снабженных шайбами и гайками. Отворачивать и заворачивать их нужно в три этапа. Момент затяжки: 1 этап – 39-49 Нм, 2 этап – 118-147 Нм, 3 этап – 240-260 Нм. Рекомендована перекрестная затяжка, начиная с середины.

    Схема затяжки на ЯМЗ-236

  2. Головка блока цилиндров ЗМЗ 409 притягивается 10 болтами как минимум дважды.
    1 этап – болты затягиваются с моментом 40-60 Нм. 2 этап – 130-145 Нм.

    Схема затяжки на ЗМЗ-409

  3. Тракторы МТЗ-80 и МТЗ-82 оснащаются дизельными двигателями Д-240, головка блока цилиндров которых притягивается 16-ю шпильками с максимальным моментом 150-170 Нм.

    Схема фиксации болтов на МТЗ-80

  4. На Фиате Добло болты ГБЦ сначала фиксируются с усилием 2-3 кгс·м, затем 3-4 кгс·м и, наконец, необходимо дважды повернуть их на 90°.

    Инструкция установки ГБЦ на Фиат Добло

  5. ГБЦ на двигателе J20A, устанавливаемом на Suzuki, фиксируют так: сначала притягивают крепеж с усилием 53 Нм, потом 84 Нм, затем возвращаются к нулю, потом снова 53 Нм, затем 105 Нм (маленький шестигранник затягивают с усилием всего 11 Нм).
  6. УМЗ 4216 устанавливается на «Газель Бизнес», «Некст» и «Соболь». Крепежные элементы выполнены из стали в количестве 10 штук. Затяжку рекомендуется проводить в два этапа, сначала с моментом 5-6,5 кгс·м, затем 9,0-9,5 кгс·м. Потом, через 2000 км пробега, выполняют подтяжку на холодный движок и повторяют ее каждые 20000 км.

    Порядок фиксации крепежей ГБЦ на УМЗ-4216

  7. Для ЗИЛ-130 максимальный момент затяжки болтов головки блока цилиндров составляет 90-110 Нм. Болты затягивают равномерно в два захода.

    Установка ГБЦ на ЗИЛ-130

  8. На Приоре с 16-клапанным двигателем болты затягиваются следующим образом: 1 шаг – 20 Нм, 2 шаг – 69,4-85,7 Нм, 3 и 4 шаги – довороты на 90.

Инструкция по затяжке болтов ГБЦ

Рекомендуется следовать инструкции производителя

Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи.

Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.

Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:

  • перетяжка крепежных элементов;
  • использование старых или новых крепежей, не подходящих по размеру;
  • нарушение схемы затяжки;
  • подтяжка болтов неподходящим инструментом;
  • попадание технического масла в крепежные отверстия.

Правила проведения затяжки крепления

Болты ГБЦ

Соблюдайте правила затяжки креплений:

  1. Момент затяжки ГБЦ указывается в руководстве к транспортному средству. Следует изучить его, прежде чем выполнять ремонт. Этот показатель отличается не только на разных марках автомобилей, но и на разных моделях машин одного и того же производителя. А все потому, что в одних моторах блок цилиндров изготавливают из чугуна, в других – из алюминиевых сплавов, устанавливают асбестовые и безасбестовые прокладки ГБЦ, которые обладают разным коэффициентом расширения.
  2. Обтяжка производится последовательно и равномерно. Порядок затягивания болтов головки блока цилиндров также нужно уточнять в рководстве.
  3. После вкручивания болтов с должным усилием, необходимо осуществить контрольную затяжку через 30-40 минут. Необходимость в этом появляется из-за «усаживания» прокладки после установки. Следует также проверить момент затяжки примерно после 1000 км пробега, потому что из-за высоких нагрузок и повышенных температур увеличивается давление на прокладку, что приводит к ослаблению затяжки болтов со временем, а вероятность прогорания прокладки и ее продавливания увеличивается. Порядок затягивания болтов при дотяжке сохраняется. Если для крепления головки ГБЦ использовался пружинный тип креплений, то выполнять протяжку болтов потом не нужно.
  4. Затяжку производят в три-четыре этапа, соблюдая порядок: сначала крепежи затягивают слегка, потом сильнее, и, наконец, до конца.
  5. Если используется динамометрический ключ щелчкового типа, то после появления характерных щелчков затягивать болты больше нельзя.
  6. Рекомендуется менять болты на новые при каждой разборке двигателя, но на 16-ти клапанных движках можно повторно вкрутить старые крепежи, если их длина составляет менее 95 мм (длину нужно измерить вместе с шайбой). В противном случае крепежные элементы упрутся в дно колодца, а при температурном расширении разобьют отверстие, расколют блок цилиндров либо сломаются сами.

Необходимые инструменты

Разновидности динамометрических ключей

Для вкручивания болтов потребуется динамометрический ключ, подходящие головки для него и моторное масло. Подробнее следует остановиться на выборе инструмента. Он бывает трех типов:

  • Щелчковый или трещетка. Наиболее популярная разновидность среди автолюбителей. В зависимости от варианта – любительский или профессиональный – варьируется погрешность: от 3 до 5%. Болты с его помощью можно зафиксировать с усилием от 40 до 360 Нм.
  • Стрелочный. Самый доступный из всех вариант. Он прост в эксплуатации, но погрешность измерения составляет минимум 10%, поэтому его не рекомендуется использовать для креплений ГБЦ. Максимальное усилие затяжки составляет 280 Нм.
  • Электронный. Погрешность измерений минимальна, надежность высокая, сила затяжки определяется в пределах от 20 до 350 Нм. Контролировать момент просто благодаря звуковому и световому сигналам. Единственный его недостаток – высокая цена.

Схема и порядок затяжки головки блока цилиндров

Затяжка болта динамо-ключом

Схема затяжки болтов ГБЦ практически ничем не отличается для разных типов двигателей, будет отличаться только максимальный момент затяжки.

  1. Перед тем как вставить болт в колодец, необходимо смазать резьбу крепежного элемента машинным маслом. Используют минимальное количество смазки.
  2. Следующий шаг – вкручивание болтов. Сначала крепежный элемент вставляется в отверстие головки и блока цилиндров и затягивается вручную.
  3. Параллельно камерам сгорания располагаются два ряда крепежных элементов. Затягивать их начинают от середины, сначала прикладывая усилие не более 1 кгс·м. Центральные болты располагаются в моторах L4 между 2 и 3 цилиндрами, в L6 – напротив 3 цилиндра, в V6 – рядом со средней камерой сгорания.
  4. Затем с тем же усилием затягивают по два винта слева и справа от центра, и потом по два крайних винта слева и справа.

Можно немного изменить порядок притяжки, затягивая после центральных болтов сначала левые и правые винты, располагающиеся по бокам от центральных, по одному ряду, а затем по другому. Это не будет причиной негативных последствий, если соблюдается рекомендуемое усилие.

После вкручивания болтов от руки берут динамо-ключ и прикладывают сначала усилие равное 3-4 кгс·м, затем 7-8 кгс·м, а в конце подтягивают болты с рекомендуемым моментом, согласно мануалу. Например, производитель ВАЗ 2109 рекомендует  для этой модели после затяжки с моментом 7,5-8,5 кгс·м, дополнительно повернуть все болты в той же последовательности на 90, и затем снова на 90.

Работа с динамометрическим ключом

Динамо-ключ имеет измерительную шкалу, позволяющую точно определить усилие затяжки. Перед использованием новый ключ следует разработать, сделав несколько затяжек на минимуме, благодаря этому детали механизма смажутся.

После использования инструмент нужно убрать на хранение, смазав тонким слоем машинного масла. После каждой процедуры следует выставлять ноль (если использовался щелчковый ключ), чтобы впоследствии пружина сохранила свою упругость и точность сохранилась. При активном использовании ключа пружина все равно растягивается, поэтому рекомендуется каждый год производить калибровку. При затяжке нельзя стучать по инструменту или использовать всевозможные удлинители.

Если у автомобилиста имеется ключ щелчкового типа, то перед затяжкой нужно выбрать необходимый момент. Для этого раскручивают гайку, располагающуюся внизу рукояти, и выставляют нужное значение. После этого гайку закручивают. При закручивании болтов головки блока цилиндров ключ издаст щелчок и начнет проскальзывать. Это означает, что требуемый момент силы достигнут.

Инструкция по работе с ключом щелчкового типа

Стрелочный инструмент не позволяет выставить момент затяжки заранее, поэтому усилие придется контролировать непосредственно в процессе.

Затягивать крепеж необходимо осторожно, чтобы случайно не приложить больше усилий, чем необходимо. Нужное показание на шкале лучше обозначить заранее. Указатель при закручивании остается неподвижным, а рукоятка со шкалой смещается.

Электронный динамо-ключ напоминает щелчковый, только измерение осуществляется с помощью электронного устройства. Момент также выставляется заранее. Когда он достигнут, издается звуковой сигнал.

Динамометрический ключ своими руками

Контроль момента затяжки с помощью безмена

Динамометрические ключи, особенно те разновидности, которыми удобно пользоваться, стоят весьма дорого, поэтому многих автомобилистов интересует, как сделать такое устройство из подручных средств с минимальными затратами. Понимая принцип работы динамоключа, можно сделать его из обычного рожкового или накидного ключа, безмена на 20 кг и трубы длиной 0,5 м. Труба должна быть металлической и такого диаметра, чтобы в ней легко помещалась рукоятка ключа. Проделав отверстия в трубе, закрепляют весы под углом 90 градусов к трубе. Изготовленный из указанных деталей динамо-ключ позволяет затягивать болты, гайки с моментом не более 100 Нм. Однако точность этого прибора оставляет желать лучшего.

Затягивание соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах. Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м = 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m = Н · 0,102 · (1 / L),

где:

  • m – значение на весах,
  • Н – требуемый момент затяжки,
  • L – расстояние от центра болта до крепления весов.

Как выкрутить болт с сорванными гранями из головки блока цилиндров

Выкрутить болт можно с помощью экстрактора

Грани болтов ГБЦ иногда срываются, что существенно осложняет процесс снятия головки блока цилиндров. Решить проблему выкручивания болта с сорванными гранями можно разными способами:

  1. Усадка (подходит для классической линейки ВАЗ). По болту ударяют тяжелым инструментом, в результате чего он усаживается. Предварительно рекомендуется попробовать выкрутить его с помощью головки на 11, которая набивается на него. Если способ не привел к положительному результату, то нужно действовать с помощью двух молотков, один из которых плоским основанием устанавливается на болт, а другим ударяют по первому. Расплющив шляпку, набивают на нее головку, а затем, используя в качестве рычага длинную трубу, выкручивают. Чтобы исключить повреждение ГБЦ, остальные крепления должны быть затянуты.
  2. Высверливание и применение зубила. Сверлом на 10 высверливают по центру крепежного элемента углубление ниже граней шляпки болта. Затем, установив зубило перпендикулярно шляпке, ударяют по нему молотком, чтобы сделать шлиц глубиной в пару-тройку миллиметров. Разместив зубило под углом 45, ударяют по нему по направлению против часовой стрелки.
  3. Наваривание гайки/головки. На крепежный элемент со слизанными гранями нужно наварить подходящую гайку или, что лучше, головку. Дождавшись остывания металла, ключом выкручивают болт. Рычаг можно и нужно удлинить.
  4. Экстрактор. Этот инструмент специально предназначен для выкручивания болтов с сорванными гранями. Нужно подобрать экстрактор подходящего размера, насадить его посредством молотка на шляпку болта и выкрутить ключом с квадратом 3/8 дюйма. При необходимости используют рычаг.
  5. Высверливание отверстия под ключ. Суть метода состоит в подготовке отверстия в крепеже перфоратором, в который вставлено сверло по бетону. Высверлив в отверстие, необходимо вставить в него торекс на 25, а затем, воспользовавшись рычагом, выкрутить.

Таковы основные особенности затяжки болтов ГБЦ. Самое важное, что требования изменчивы и зависят от марки и модели автомобиля, а в схему можно вносить небольшие изменения. Однако в любом случае крепежи закручиваются от середины к краям.

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

37.7%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.66%

Показать результаты

Проголосовало: 191

Оцените полезность статьи, нам будет приятно 🙂

Зачётно306Не очень133

Порядок затяжки болтов головки блока цилиндров

Прежде чем начать работу, давайте ознакомимся, что собой представляет данный механизм. Материалами для производства гбц могут быть: легированный чугун или алюминиевый сплав. Это крышка, которая закрывает цилиндры.
Выполняет следующие функции:

а вот в холодном состоянии протяжка производится в движке, в котором применяет алюминиевая головка данного устройства.

Вот я и познакомил вас с правилами и техниками затягивания штифтов этого механизма. Надеюсь, эта информация пошла на пользу вам и вашему автомобилю! И пусть затягивание шурупов гбц пройдёт успешно с применением минимума усилий!

Видео «Затяжка автомобильных болтов»

Посмотрев запись, вы узнаете, как можно затянуть болты ГБЦ.

Затяжка головки блока цилиндров

От правильной затяжки головки блока цилиндров (ГБЦ) зависит мощность и состояние двигателя. Ведь ГБЦ – неотъемлемая часть камеры сгорания, поэтому влияет на все процессы, связанные работой мотора. Если ГБЦ затянута неплотно, во время работы двигателя выхлопные газы будут прорываться в системы смазки и охлаждения, меняя качества масла и тосола или антифриза. Это приведет к тому, что начнут смешиваться масло и охлаждающая жидкость. Если такое произошло, двигатель необходимо немедленно ремонтировать, в противном случае велика вероятность таких повреждений, после которых дешевле будет установить другой мотор.

Из чего состоит ГБЦ

На любом типе двигателя ГБЦ устроена одинаково. Она состоит из:

  • корпуса (головки), в котором проходят каналы масляной и охлаждающей систем;
  • впускных и выпускных клапанов;
  • одного или двух распределительных валов.

Корпус – основной элемент ГБЦ. Он обеспечивает циркуляцию смазки и охлаждающей жидкости, является основанием для распределительных валов и клапанов. Если корпус ГБЦ правильно закреплен на блоке двигателя, то все системы мотора работают штатно. Если ГБЦ затянута неравномерно, то велика вероятность образования трещин в корпусе головки. ГБЦ изготовлена из алюминия, а болты крепления из стали. Поэтому температурное расширение головки и болтов не одинаково. Если какая-то часть ГБЦ затянута плохо, это приведет к появлению напряжений в ней, ведь одна часть головки увеличится сильней, чем другая.

Как правильно затягивать головку

Основное правило при затяжке головки – делать все равномерно и не переусердствовать. Поэтому, прежде чем закручивать болты крепления ГБЦ, необходимо внимательно прочитать инструкцию по ремонту (мануал) вашего автомобиля. Ведь усилие (момент) затяжки для блоков из чугуна и алюминия различаются. Нередко момент затяжки отличается даже на разных моделях двигателя одного производителя.

Для затяжки вам понадобятся немножко моторного или трансмиссионного масла, динамометрический ключ и насадка (переходник) соответствующая головке болтов. Вне зависимости от того, устанавливаете вы полностью собранную головку или только корпус, затяжка производится одинаково. Вставьте все болты (предварительно смазав резьбу моторным маслом) в отверстия головки и блока и вкрутите рукой насколько возможно. Затем с помощью динамометрического ключа начинайте затягивать болты до усилия в 1 – 2 кг.м. Затем до 5 – 8 кг.м. Порядок затяжки болтов указан на фотографии. Если вы устанавливаете ГБЦ на рядный двигатель с 5 – 8 цилиндрами, то вначале закручиваете середину, затем постепенно движетесь к краям. Это позволит избежать повреждения ГБЦ и прокладки.

После того, как затянули все болты с усилием 5 – 8 кг.м, в том же порядке протяните их еще 1 – 2 раза, поворачивая на ¼ оборота. Головка затянута. После того, как автомобиль пробежит 500 км, необходимо еще раз довернуть все болты на ¼ оборота (не на всех машинах). Если вы установили головку на пружинные болты, то эта операция не нужна.

Ошибки при затяжке головки

Наиболее частые ошибки, которые приводят к повреждению блока цилиндров или ГБЦ:

  • заливка масла в резьбовые колодцы;
  • перетяжка болтов;
  • использование несоответствующей насадки на ключ;
  • неправильный порядок затяжки болтов;
  • использование слишком длинных болтов.

Если резьбовой колодец блока цилиндров не удалось очистить от ржавчины, окалины и грязи, то болт без смазки очень трудно закрутить. Поэтому затяжка получается слабей, чем должна. Большинство мотористов смазывают болты, но неопытный автолюбитель может, для лучшей смазки, налить масла в колодец. В результате произойдет разрушение колодца и блок цилиндров придется менять.

Если затягивать ГБЦ без динамометрического ключа, то усилие определяется «на глазок». В результате вместо 16 – 19 кг.м. накручивают и 25 – 30. Это нередко приводит к поломке болтов и необходимости дорогостоящего ремонта блока цилиндров. Головки большинства болтов ГБЦ изготовлены под внутренний или наружный шестигранник (иногда квадрат). Если насадка на ключ со слизанными гранями, то при затяжке болта ее может провернуть. В результате грани шляпки болта также окажутся слизанными и его будет сложно не только закрутить, но и выкрутить.

Видео – Момент затяжки ГБЦ – динамометрический ключ

Использование другого порядка затяжки болтов приводит к появлению напряжений в корпусе ГБЦ. Поскольку алюминий, из которого выполнена головка, плохо переносит такие нагрузки, то в корпусе ГБЦ появляются трещины.

Через эти трещины происходит утечка продуктов сгорания топлива, что приводит к падению мощности и приемистости мотора, увеличению расхода топлива и снижению ресурса двигателя. Также через трещины происходит смешивание масла и охлаждающей жидкости. Когда антифриз, вода или тосол попадают в масло, они резко ухудшают его смазывающие свойства, в результате чего возрастает износ всех трущихся деталей двигателя. Нередко это приводит к проворачиванию вкладышей коленчатого вала и заклиниванию мотора.

Хотя большинство инструкций по ремонту допускают повторное использование болтов, желательно каждый раз использовать новые. Ведь в процессе затяжки длина болта увеличивается. Поэтому в мануале прописана максимальная длина болта, при которой еще возможно его использование. Если же болт окажется чуть длинней, то упрется в дно резьбового колодца блока цилиндров, в результате чего или сломается или расколет блок.

Как протягивать болты головки блока цилиндров при затяжке ГБЦ

Затяжка головки блока цилиндров является важной и ответственной процедурой. Данную операцию производят во время обратной сборки двигателя после снятия ГБЦ. Правильная затяжка болтов головки блока цилиндров влияет на исправность и работоспособность силового агрегата, так как головка является частью камеры сгорания. Другими словами, после затяжки ГБЦ представляет собой единое целое с блоком цилиндров. Между блоком и головкой блока дополнительно устанавливается уплотнительная прокладка. В том случае, если головка затянута неправильно, высока вероятность повреждений самой ГБЦ, прокладки, болтов головки блока и отверстий под болты в БЦ.

В некоторых случаях в месте установки прокладки появляются течи. Также в случае неплотного прилегания головки блока во время работы ДВС может происходить прорыв отработавших газов в каналы системы смазки и охлаждения двигателя, а еще происходит попадание антифриза в масло и наоборот. В результате свойства смазочного материала и охлаждающей жидкости меняются, что может быстро вывести двигатель из строя. Далее мы поговорим о том, какой порядок затяжки болтов ГБЦ нужно соблюдать, как производится затяжка болтов головки блока цилиндров динамометрическим ключом, а также какой должна быть сила затяжки головки.

Читайте в этой статье

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

  • Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
  • На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
  • Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
  • Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов. Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
  • Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки. Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
  • Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается. По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т. д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

Затягиваем болты головки блока цилиндров правильно: основные правила и требования к выполнению работ

Каждый автовладелец может столкнуться с крайне неприятными поломками двигателя, такими как перегрев, закипание, пробой прокладки блоков цилиндра, попадание антифриза в масло. Для исправления эти проблем необходимо снять головку блока цилиндров, заменить прокладку, провести дефектовку деталей. По возможности эти процедуры нужно доверить профессионалам, но иногда их услуги стоят весьма дорого. Поэтому работы выгоднее произвести самостоятельно, при этом особое внимание следует обратить на самый сложный момент при установке ГБЦ — правильную затяжку болтов.

Последствия некачественного ремонта ГБЦ и как их избежать

Переоценить соблюдение правил установки головки блока цилиндров сложно. Какие ошибки может совершить начинающий автослесарь? Первый просчёт — недостаточная затяжка болтов. Это случается, если мастер боится, что болты сломаются.

Если болты в порядке, у них нет внутренних напряжений, то они легко выдерживают стандартный момент затяжки. Недожатая прокладка снова начнёт пропускать охлаждающую жидкость или масло. Если прокладку пережать или зажать её в неправильном порядке, то при прогреве двигателя через деформированную прокладку также будут проходить технические жидкости.

Худший итог некачественного ремонта — это появление трещин в ГБЦ из-за пережима или неправильного порядка зажима болтов. Но всё же стоит заметить, что пережать головку блока цилиндров довольно сложно. Если у вас есть опыт ремонта других узлов автомобиля, то вы вполне сможете правильно провести эту процедуру.

Протяжка головки блока цилиндра опытным мастером вполне может быть выполнена и в гаражных условиях

Какие инструменты нужны для проведения работ

Ремонт двигателя — сложный процесс, который требует наличия определённого набора инструментов. Без хорошей инструментально базы решить нестандартные проблемы, возникающие в процессе ремонта, невозможно. Поэтому перед началом проведения работ убедитесь, есть ли у вас в наличии следующие вещи:

  • набор головок с крепкими воротками;
  • набор шестигранников или ключей Torks;
  • динамометрический ключ;
  • лезвие строительного ножа, металлическая щётка, наждачная бумага;
  • набор щупов и ровная линейка;
  • ветошь.

Подготовка к установке головки блока цилиндров

Сняв головку блока цилиндров, нужно удалить остатки старой прокладки, ржавчины и масла. Обычно эта процедура занимает много времени и требует терпения, так как важно не оставить царапин и неровностей. При необходимости, подошву головки шлифуют на специальном станке, чтобы заровнять или убрать раковины и царапины.

Перед установкой важно проверить, насколько легко заворачиваются болты. Если резьба на них испорчена, болты лучше заменить. Замена потребуется ещё в том случае, если болты вытянулись в длину свыше положенного. У каждой марки автомобиля этот параметр свой, поэтому желательно изучить технические характеристики узлов вашего «железного коня» перед проведением работ.

До установки головки убедитесь в чистоте сопрягаемых поверхностей, а также вычистите колодцы для болтов от масла и стружки. Если в гнёздах для болтов окажется масло, то есть вероятность, что болт не завернётся до конца и не прижмёт головку, а при большем усилии затяжки может лопнуть блок. Поэтому этот этап пропускать ни в коем случае нельзя.

Проследите, чтобы при установке головка не деформировала уголком прокладку. Устанавливать головку желательно аккуратно, нельзя двигать её по блоку. Облегчить установку поможет помощь подсобного работника и направляющие втулки, которые предусмотрены на большинстве двигателей. Если втулок нет, находятся старые болты, обрезаются шляпки, нарезается шлиц под отвёртку. Получившиеся шпильки удобно использовать в качестве направляющих.

Головка ровно стоит на направляющих, слегка смазываем болты и закручиваем их без воротков, от руки. Если всё встало на свои места, прокладка не сдвинута, болты закрутились — можно приступать к следующему ответственному этапу — затяжке.

Видео: порядок определения момента затяжки болтов ГБЦ

Есть общие правила затяжки болтов, но каждый производитель даёт свои рекомендации по моменту затяжки и количеству её этапов. Как правило, этапов 4, но может быть и больше, особенно для больших моторов.

Что нужно знать о динамометрическом ключе

Затяжка болтов ведётся в определённой последовательности — от центра до краёв, по очереди. Если вы не моторист с огромным стажем и опытной рукой, то главным условием правильного выполнения работ будет использование динамометрического ключа. Этот инструмент распространён повсеместно, купить или взять его в аренду легко — достаточно посмотреть газету объявлений или зайти к соседу по гаражу.

Динамометрические ключи бывают различной конструкции, но все они предназначены для измерения усилия затяжки резьбовых соединений. При выборе ключа вам необходимо узнать, в каких единицах происходит измерение и совпадает ли оно с инструкцией производителя авто.

В международной системе измерений СИ сила затяжки называется ньютон-метры, в России часто — килограмм-метры, для некоторых иномарок можно встретить измерения в фунт-сила-фут. Чтобы не было ошибок при переводах одних единиц измерения в другие, можно приобрести ключ с различными шкалами.

Таблица: как можно перевести измерения из ньютон-метров в фунт-сила-фут

Ньютон-метр10501002505001 0002 5005 000
Фунт-сила-фут7.37636.87873.756184.391368.781737.5621 843.9063 687.811

Чтобы убедиться в правильности своих действий, можно воспользоваться угломером, контролирующим угол доворота болта после затяжки его динамометрическим ключом.

Так выглядит динамометрический ключ, позволяющий правильно определить усилие для затяжки резьбовых соединений

Делаем динамометрический ключ своими руками

Если приобрести динамометрический ключ невозможно, тогда есть возможность сделать его самостоятельно в домашних условиях. Для этого нужен метровый вороток или удлинитель и бытовой пружинный динамометр (безмен или весы).

Сила, приложенная перпендикулярно к метровому воротку, измеряется прибором. Это даёт возможность примерно контролировать момент затяжки.

Если метровый рычаг создаёт неудобства, можно работать более коротким рычагом, но усилие тогда подсчитывается по формуле 1 1/L=H, L — длина ключа, Н — количество ньютонов. Один ньютон равняется 102 граммам.

Использование самодельного динамометрического ключа не даёт абсолютно точных измерений. Поэтому если есть возможность приобрести или взять в аренду настоящий динамометрический ключ, лучше воспользоваться подвернувшимся шансом.

Видео: как затягивать болты динамометрическими ключами

Динамометрический ключ бывает со шкалой измерений и с трещоткой, которая извещает о достижении необходимого момента затяжки. Лучше воспользоваться вторым вариантом — он технологичнее. Настраиваем на ручке нужное усилие и аккуратно тянем.

Схема затяжки болтов ГБЦ

При затяжке болтов важно, чтобы инструмент был с не зализанными гранями. Если заворачивать испорченные болты изношенным инструментами, есть вероятность, что результат работы вас не устроит.

Как правило, первый этап — это поочерёдное зажатие болтов с небольшим усилием. Второй этап — основной, в ходе него достигается нужный момент затяжки. Третий и четвёртый — доворачивание болтов на 90 градусов, что обеспечивает надёжную фиксацию резьбы.

Таблица: с каким усилием нужно затягивать болты

Порядок проведения работМомент затяжки
1 этап30 НМ
2 этап60 НМ
3 этап90 градусов
4 этап90 градусов

Порядок закручивания болтов всегда один и тот же. Неопытным слесарям лучше всего распечатать и держать перед глазами схему закручивания болтов. Она для каждого автомобиля уникальна и почти всегда указывается на упаковке прокладки ГБЦ. Например, момент затяжки клапанной крышки для авто Opel Astra составляет 8–10 Нм (0.8–1 кг). Работу нужно начинать с центрального верхнего болта и далее двигаться по спирали.

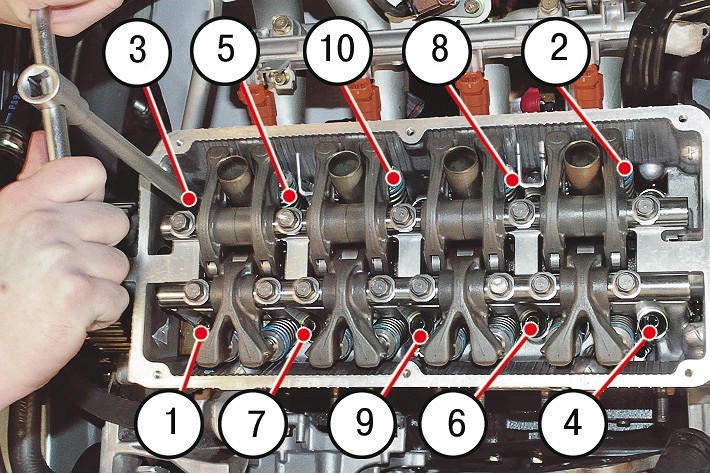

Схема: порядок затяжки болтов ГБЦ

После успешной затяжки болтов двигатель собирается и проверяется. На некоторых моделях автомобиля есть рекомендация по подтяжке болтов на 90 градусов после 1–2 тысяч пробега, но основная масса современных автомобилей не нуждается в такой операции, так как применяются специальные болты с пружинящим эффектом.

Как проводить работы по монтажу и демонтажу ГБЦ двигателя

Работы по снятию и правильной установке головки блока цилиндров вполне можно провести своими руками при соблюдении следующих правил:

  • соблюдение чистоты деталей, особенно резьбовых колодцев и плоскостей сопрягаемых поверхностей;
  • использование целого инструмента;
  • наличие динамометрического ключа;
  • закручивание болтов проводить в правильном порядке и с определённым усилием в несколько этапов.

Если эти требования выполнены, можно собирать остальные детали, выставлять зажигание и запускать мотор. После пробных поездок нужно убедиться, что в расширительном бачке нет пузырьков воздуха или потёков масла вдоль стыка блока и головки. Если ничего не замечено — работа выполнена правильно.

Если все же в болте оказалось внутреннее напряжение и он лопнул — не спешите отчаиваться. Зачастую обломок можно вывернуть при помощи экстракторов или полностью высверлить его.

Дотяжка или протяжка болтов, в случае необходимости производится для двигателей: с чугунными ГБЦ на горячем, а с алюминиевыми ГБЦ — на остывшем до комнатной температуры.

http://carnovato.ru/porjadok-moment-zatjazhki-golovki-bloka-cilindrov/

Видео: как затянуть головку блока цилиндров в гаражных условиях

Удовлетворение от хорошо проделанной работы не менее важно, чем ощущение экономии денег. Если вы привыкли делать все ремонтные работы самостоятельно и верите в то, что лучше вас никто не справится — вперёд! Приобретённый навык может пригодиться вам ещё не единожды.

Момент затяжки болтов крепления головки блока цилиндров и с каким усилием её затягивать

Головка блока цилиндров (ГБЦ) силовых агрегатов транспортных средств предназначена для обеспечения герметизации камеры сгорания. Чтобы выполнить это условие, необходимо правильно затянуть крепежные элементы, для этого следует знать, с каким усилием затягивать головку блока цилиндров. Операцию проводят после «обкатки», которая производится на двигателе нового автомобиля или по окончании восстановительных работ силового агрегата.

Из чего состоит ГБЦ

О силах, действующих на ГБЦ во время работы мотора

Силы, действующие на ГБЦ во время завинчивания винтов

В каких случаях необходима затяжка головки цилиндров

Какие ошибки могут возникнуть

Порядок и контроль затяжки ГБЦ

Видео «Как пользоваться динамометрическим ключом»

Комментарии и Отзывы

Из чего состоит ГБЦ

Практически во всех двигателях конструкция ГБЦ одинакова.

Она в себя включает:

  1. Корпус изделия, который изготавливают методом точного литья. В нем предусмотрены каналы подачи охлаждающей жидкости и моторной смазки трущимся частям.
  2. Клапаны во впускном и выпускном каналах.
  3. Вал распределительный (в некоторых конструкциях их два).

Основным элементом ГБЦ является корпус. Он вместе с прокладкой обеспечивает герметизацию камеры сгорания. В корпусе запрессованы направляющие втулки клапанов, их количество зависит от конструктивных особенностей ГБЦ. Клапаны перемещаются во втулках, обеспечивая подачу топлива и вывод отработанных газов. Для изготовления корпуса головки используют алюминий, она крепится к блоку болтами, производимыми из высококачественной стали.

Головка блока цилиндров

Коэффициент температурного расширения у этих металлов разный, поэтому обеспечить высокую герметичность камеры сгорания возможно только в том случае, когда головка будет затягиваться равномерно по всей плоскости блока цилиндров. Если это условие не выполняется, силовой агрегат может выйти из строя.

О силах, действующих на ГБЦ во время работы мотора

Обеспечить равномерность теплового воздействия на головку в работающем двигателе невозможно. Наиболее сильному нагреву подвергаются места в корпусе, располагающиеся над камерой сгорания, что вызывает напряжение металла на этих участках. Сила давления корпуса из алюминия на прокладку между ГБЦ и блоком цилиндров сильно увеличивается, что может вывести её из строя. Чтобы этого избежать, производится периодическая протяжка болтов крепления ГБЦ.

Силы, действующие на ГБЦ во время завинчивания винтов

Обеспечить высокую герметичность камеры сгорания только установкой головки на блок цилиндров не получается, поэтому между ними стоит прокладка. Она имеет более низкую жесткость, при затяжке болтов прокладка сжимается, тем самым производится уплотнение зазоров. Если завинчивание крепежных винтов производится в произвольном порядке, а момент затяжки болтов ГБЦ на ключе не контролируется, можно получить деформацию корпуса головки или прогорание прокладки.

Следует напомнить, что такое момент затяжки болтов. Под этим подразумевается величина усилия на гаечном ключе, которое обеспечит герметичность соединения головки и блока цилиндров. Момент затяжки болтов и последовательность выполнения работы указываются в инструкции по ремонту и эксплуатации транспортного средства. Эти рекомендации следует выполнять неукоснительно.

В каких случаях необходима затяжка головки цилиндров

Конструкция движков постоянно совершенствуется, срок службы увеличивается, а объем работ по обслуживанию силовых агрегатов уменьшается. Моторы, выпущенные после 2010 года, уже не нуждаются в периодической протяжке болтов крепления головки. Для более ранних моторов проводить такую операцию рекомендуют при каждом очередном ТО. При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Важно! Для движков с болтами типа TTY существует запрет на повторное использование, так как они могут оборваться.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Какие ошибки могут возникнуть

К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.

К ним можно отнести следующее:

  • оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
  • завышение величины усилия затягивания болтов;
  • применение инструмента, не предназначенного для этой операции;
  • несоблюдение очерёдности затягивания ГБЦ;
  • использование болтов несоответствующей длины.

Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин. Они могут быть сквозными, что способствует появлению протечек смазки или охлаждающей жидкости. Появится прорыв газов во впускном или выпускном коллекторе. Начнутся перебои в работе мотора, потеряется его мощность.

Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.

Порядок и контроль затяжки ГБЦ

При выполнении затяжки следует делать это равномерно, без лишних усилий и спешки.

Перед началом работы нужно приготовить следующие инструменты и расходные материалы:

  • динамометрический ключ с насадкой, которая будет соответствовать головке болта;
  • небольшое количество моторного или любого другого масла;
  • ветошь.

Независимо от конструкции силового агрегата, будь то 402, 406 двигатель или даже G4EE, 4B12, затягиваться ГБЦ будет всегда одинаково. Винты крепления будут расположены параллельно относительно камер сгорания. Инструкция по эксплуатации подскажет, с каким усилием затягивать головку блока цилиндров.

Порядок выполнения работы будет примерно таким:

  1. Крепежные болты смазывают небольшим количеством масла.
  2. Устанавливают их на своё место и заворачивают рукой, насколько получится.
  3. Далее понадобиться специальный динамометрический ключ. С его помощью производят затяжку с усилием, равным примерно 1-2 кгс*м, согласно схеме для данного мотора.
  4. На следующем этапе усилие доводят до 5-8 кгс*м (при этом следуют рекомендациям производителя автомобиля).

Через небольшой промежуток времени операцию повторяют 1-2 раза, поворачивая болты примерно на четверть оборота. После пробега около 500-1000 км проверяют степень затяжки, но не для всех типов силовых агрегатов. Если применяются пружинные болты, такая операция не потребуется.

Видео «Как пользоваться динамометрическим ключом»

Пользователь Александр Март показывает видео об использовании динамометрического ключа.

Затяжка болтов головки блока цилиндров динамометрическим ключом

Затяжка головки блока цилиндров является важной и ответственной процедурой. Данную операцию производят во время обратной сборки двигателя после снятия ГБЦ. Правильная затяжка болтов головки блока цилиндров влияет на исправность и работоспособность силового агрегата, так как головка является частью камеры сгорания. Другими словами, после затяжки ГБЦ представляет собой единое целое с блоком цилиндров. Между блоком и головкой блока дополнительно устанавливается уплотнительная прокладка. В том случае, если головка затянута неправильно, высока вероятность повреждений самой ГБЦ, прокладки, болтов головки блока и отверстий под болты в БЦ.

Рекомендуем также прочитать статью о том, что такое капитальный ремонт двигателя. Из этой статьи вы узнаете об особенностях капремонта двигателя, а также об основных его отличиях от переборки ДВС.

В некоторых случаях в месте установки прокладки появляются течи. Также в случае неплотного прилегания головки блока во время работы ДВС может происходить прорыв отработавших газов в каналы системы смазки и охлаждения двигателя, а еще происходит попадание антифриза в масло и наоборот.  В результате свойства смазочного материала и охлаждающей жидкости меняются, что может быстро вывести двигатель из строя. Далее мы поговорим о том, какой порядок затяжки болтов ГБЦ нужно соблюдать, как производится затяжка болтов головки блока цилиндров динамометрическим ключом, а также какой должна быть сила затяжки головки.

Содержание статьи

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как  усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.

  • Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
  • На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
  • Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
  • Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов. Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
  • Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки. Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
  • Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается. По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Нарушение рекомендуемого в руководстве по ремонту конкретного двигателя порядка затяжки крепежных болтов вызывает излишнее перенапряжение в корпусе головки блока цилиндров. Алюминиевые сплавы, которые являются материалом изготовления ГБЦ, не приспособлены к таким нагрузкам. Итогом становится появление трещин в корпусе головки. Через трещины небольшого размера возникает утечка газов, то есть нарушается герметичность камеры сгорания. Двигатель в этом случае теряет мощность, наблюдается повышенный расход топлива. Если трещины затрагивают каналы системы смазки или охлаждения, тогда в камеру сгорания может попадать масло или антифриз, а также возможны наружные утечки.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т. д.

Читайте также

Как затянуть болты головки блока цилиндров

Головка блока цилиндра или ГБЦ– одна из важнейших частей двигателя. И во время ремонта двигателя часто приходится проводить замену её прокладки. Я считаю, что правильная замена данной автозапчасти предполагает непременную замену штифтов ГБЦ. О том, для чего нужно сделать затяжение, как определить её момент, о схемах затяжения болтов головки блока цилиндров и об общих правилах затяжения я расскажу далее в статье.

Содержание статьи

Для чего делать затяжку?

Прежде чем начать работу, давайте ознакомимся, что собой представляет данный механизм. Материалами для производства гбц могут быть: легированный чугун или алюминиевый сплав. Это крышка, которая закрывает цилиндры. Выполняет следующие функции:

  1. Защитную. Она защищает блок цилиндров;
  2. В гбц предусмотрены полости для: втулок клапанов, опорных шайб клапанных пружин, для крепления впускного и выпускного коллекторов;
  3. В передней её части расположено отверстие для размещения натяжителя цепи и привода распредвала;
  4. Имеются резьбовые отверстия для свечей зажигания.

Затяжку  болтов головки блока цилиндров нужно проводить для того, чтобы предотвратить образование мокроты на месте соединения рассматриваемых элементов. Происходит это, как правило, по причине утечки масла.

Как определить момент затяжки

Увы, не все автомобилисты в курсе, что сегодняшние автомобильные модели не нуждаются в затягивании болта головки блока цилиндра. Ранее данная операция необходима была для успешного прохождения первого техосмотра. Но эти времена уже канули в лету и сегодня даже на двигателях ВАЗа затягивание производить не нужно. Единственные модели, которые нуждаются в затяжении, – Москвич, УАЗ и подобные модели.

Как уже было сказано, время затягивания – появление мокроты на месте соединения головки и блока цилиндра. Происходит это по нескольким причинам:

  1. из-за поломки прокладки нужно нам механизма;
  2. искривления его из-за перегрева двигателя;
  3. изначально неправильно затянутого шурупа гбц.

Большинство автотехников рекомендуют по прохождению одной тысячи километров сразу после ремонта этого механизма делать выравнивание момента затягивания.

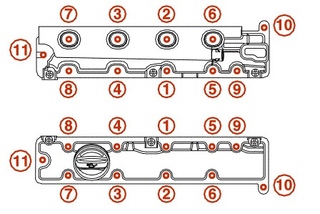

Схема затяжки болтов ГБЦ

Затяжка болтов гбц проход в два этапа.

  • Первый этап: 1-10 закрепляется моментом 3,5 – 4,1 кгс*м;
  • Следующий этап предполагает  использование этих же штифтов, но затяжка моментом 10,5 – 11,5 кгс*м;
  • Моментом 3,5 – 4,0 кгс*м. затягивается последний (одиннадцатый) шуруп;
  • Далее я опишу схемы закрепления штифтов ВАЗ 2108 – 09, Samara и 16-ти клапанных двигателей ВАЗ.

В первом случае порядок работ аналогичен классическому, однако проходит в четыре этапа:

  1. Шурупы затягиваются моментом 2,0 кгс*м.
  2. Они же закрепляются моментом 7,5 – 8,5 кгс*м.
  3. Доворачиваются на 900.
  4. Ещё доворачиваются на 900.

Во втором ход работ осуществляется в три этапа:

  1. момент затягивания – 2,0 кгс*м.;
  2. далее довернуть шурупы на 900;
  3. приём – ещё раз довернуть шурупы на 900.

Общие правила затяжки

Начало процесса должно происходить с изучения руководства по эксплуатации и ремонту машины.

Для работы нужно ознакомиться с:

  1. алгоритмом затягивания болтов данного устройства;
  2. нужным временем силы для затяжки болта крепления головки блоков цилиндра;
  3. рекомендуемыми для закрепления штифтами.

Общие правила затяжки существуют при наличии различных параметров и применяются в работе со всеми видами движков:

  1. Что касается контроля момента затяжения шурупов рассматриваемого механизма, то здесь нужно использовать специальный динамометрический ключ.
  2. Простой гаечный ключ не используют в данном случае.
  3. Необходимо время равное времени начала движения винта применить к затягиваемому винту.
  4. Следует помнить, что перед процессом нужно внимательно проверить резьбу штифтов.
  5. Не применяйте пружинный винт вторично – это приведёт к утечке масла через прокладку рассматриваемого элемента.
  6. Болты типа TTY не следует применять для дотяжки или подтяжки головки блока цилиндра, поскольку данный вид болтов применяется для алюминиевых головок блока цилиндров. Всю информацию по шурупам TTY можно найти в инструкции изготовителя машины.
  7. Следует принимать во внимание также и цифры времени затягивания прокладки и времени затяжения двигателя, и при этом, не допускать расхождения в них. Подробная информация помещена в спецификации прокладки для головки прибора.
  8. При работе с шурупами крепления головки блоков цилиндра с тупиковым отверстием, необходимо следить за заливкой масла. Наливать его нужно аккуратно, дабы не перелить, поскольку это приведёт к тому, что винт не дойдёт до конца.
  9. При работе со штифтами со сквозным отверстием перед вкручиванием резьбу необходимо смазать пластичным герметиком.
  10. Болты крепления головки должны находиться в идеальном состоянии. Старые, перерезанные штифты или штифты, уже однажды используемые ни в коем случае не подходят.

А всем тем, кто решил всё же сделать дотяжение винтов гбц, хочу дать пару советов.

  1. дотяжение в двигателе с чугунной гбц производить нужно только на горячий двигатель;
  2. а вот в холодном состоянии протяжка производится в движке, в котором применяет алюминиевая головка данного устройства.

Вот я и познакомил вас с правилами и техниками затягивания штифтов этого механизма. Надеюсь, эта информация пошла на пользу вам и вашему автомобилю! И пусть затягивание шурупов гбц пройдёт успешно с применением минимума усилий!

Видео “Затяжка автомобильных болтов”

Посмотрев запись, вы узнаете, как можно затянуть болты ГБЦ.

Момент затяжки гбц МТЗ 82 и МТЗ 80.Схема протяжки головки МТЗ 82

Тракторные двигатели МТЗ оснащаются съемной головкой, которая устанавливается на блоке цилиндров и крепится болтами. От корректности установки деталей и соблюдения момента затяжки ГБЦ МТЗ зависит надежность работы силового агрегата. При прорыве выхлопных газов или охлаждающей жидкости снижается мощность, разрушаются компоненты поршневой группы и газораспределительного механизма мотора.

Во всех тракторных двигателях МТЗ имеется съемная головка.

Важность правильной затяжки ГБЦ

Головка блока удерживается на картере болтами, которые равномерно распределяют усилие сжатия деталей, предотвращая разрушение прокладки раскаленными газами. Для обеспечения равномерности контакта предусмотрена затяжка болта динамометрическим ключом, резьбовые соединения закручиваются по схеме, заложенной разработчиком силового агрегата. Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.

При превышении момента затяжки происходит деформация болта и резьбы, нарезанной в теле блока. Из-за растяжения стержня соединительной детали нарушается равномерность сопряжения плоскостей головки и блока, что приводит к пробою прокладки потоком газов. Аналогичная проблема возникает, если затянуть болты крепления головки цилиндров к блоку с недостаточным усилием.

Подготовка стягиваемой поверхности блока и головки

Монтаж головки на штатное место производится после частичного или капитального ремонта агрегатов и узлов мотора. Перед монтажом головки в блок устанавливаются новые гильзы, которые уплотняются специальными резиновыми кольцами, предотвращающими вытекание охлаждающей жидкости из рубашки. Установленная гильза выступает верхней кромкой над плоскостью блока. Поршни и гильзы подбираются по одной размерной группе, дополнительно производится взвешивание шатунов и поршней. Допустимая разница в весе не должна превышать 30 г.

Подготовка стягиваемой поверхности блока и головки.

Для соединения шатуна и поршня палец запрессовывают в поршень специальной оправкой, а затем фиксируют от продольного перемещения стопорными кольцами. Корректно подобранный палец не перемещается в посадочных гнездах под воздействием собственного веса.

Не допускается перекос пальца в отверстии подшипника шатуна, а также изгиб или конический износ цилиндрического элемента.

В пазы на теле поршня устанавливаются кольца, обеспечивающие компрессию и удаляющие следы масла с поверхности гильзы. В атмосферных моторах МТЗ использованы 3 компрессионных кольца, двигатели с наддувом оборудованы 2 кольцами, верхнее имеет покрытие из износоустойчивого сплава на основе хрома. Замки колец размещаются через 180°, обеспечивая повышение компрессии. При монтаже деталей требуется обращать внимание на метки, указывающие корректное расположение колец относительно днища поршня.

Перед установкой поршней требуется монтаж на штатное место коленчатого вала (если он демонтировался для шлифовки из замены). Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников. Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.

Нормативное усилие не должно превышать 60 Н/м, при повышенном сопротивлении вращению необходимо найти причину неисправности.

Установка прокладки и ГБЦ на блок

Прокладка укладывается на верхнюю плоскость блока, предварительно протертую чистой ветошью. Предварительно рекомендуется проверить состояние совмещаемых плоскостей блока и головки металлической инструментальной линейкой. Не допускается коробление деталей, поскольку изогнутые поверхности не обеспечивают равномерного зажатия прокладки, которую пробьет поток выхлопных газов. Поврежденные плоскости шлифуются на специальном станке, для герметизации стыка применяется металлизированная прокладка с увеличенной толщиной материала.

Установка прокладки и гбц на блок.

Перед монтажом прокладки рекомендуется повторно проверить выступ верхнего бурта гильз цилиндров. На атмосферном дизеле допустимое значение лежит в диапазоне 0,065-0,165 мм, на версии с наддувом — 0,05-0,11 мм. Для равномерной установки гильз после замены требуется установить на блок корпус головки, который прижимается штатными ботами. Под головки крепежных элементов подкладываются металлические дистанционные гильзы длиной 100-105 мм, момент затяжки не превышает 10-15 Н/м.

При соединении деталей используется новая прокладка, применять использовавшуюся ранее пластину категорически запрещено. Деталь извлекается из целлофанового пакета, рекомендуется осмотреть поверхность детали и убедиться в отсутствии надрывов или вмятин. Для улучшения герметичности и облегчения снятия деталей при будущих ремонтах используется нанесение графитовой термостойкой пасты на обе стороны прокладки.

Затем поверх прокладки укладывается головка блока, в отверстия вставляются болты, которые затем затягиваются динамометрическим ключом. Для обеспечения качества соединения требуется использовать новые болты, поскольку старые детали деформируются при затяжке и в процессе работы дизеля. На резьбовую часть наносится тонкий слой моторного масла, болты заворачиваются в отверстия от руки.

Порядок затяжки ГБЦ и усилие затяжки

Крепежные болты затягиваются динамометрическим инструментом в соответствии со схемой, приведенной в технической документации. Алгоритм затягивания болтов головки идентичен для атмосферных моторов и агрегатов, оснащенных наддувом. Предварительно крепления закручиваются с усилием 70-90 Н/м, а затем проводится второй этап фиксации с моментом 170-190 Н/м (поэтапное закручивание применяется только для версии дизеля с турбокомпрессором). Между шагами выдерживается пауза 5-6 минут, необходимая для равномерной деформации прокладки.

Порядок затяжки головки цилиндров двигателей Д-240, Д-243, Д-245

Окончательная фиксация деталей производится усилием 190-210 Н/м (атмосферная модель) или 230-250 Н/м (версии с наддувом), прилагать большее усилие категорически запрещено.

Если хотя бы 1 крепежный элемент прокручивается в теле блока или произошел обрыв стержня (или срыв головки), то потребуется демонтировать головку и восстановить резьбу. Эксплуатация мотора с поврежденным элементом крепления головки не допускается.

Контрольная, повторная обтяжка ГБЦ

Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.

После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).

Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.

Порядок затяжки ГБЦ ЗИЛ-130 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 29.01.2021 04:38:00
    [~DATE_ACTIVE_FROM] => 29.01.2021 04:38:00
    [ID] => 511400389
    [~ID] => 511400389
    [NAME] => Порядок затяжки ГБЦ ЗИЛ-130
    [~NAME] => Порядок затяжки ГБЦ ЗИЛ-130
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.

Конструктивные особенности ДВС

Силовой агрегат, устанавливаемый на грузовые автомобили ЗИЛ-130 разных модификаций, надежен и неприхотлив. Особенностями традиционной для шестидесятых годов двадцатого века компоновки являются:

  • Архитектура V8 с углом развала цилиндров 90°, обеспечивающее удобство компоновки мотора в подкапотном пространстве.
  • Блок цилиндров, отлитый из серого ковкого чугуна.
  • Нижнее расположение распределительного вала, соединенного с коленвалом передачей из двух косозубых шестерен.
  • Раздельные головки блоков цилиндров, отлитые из алюминиевого сплава АЛ4 и упрочненные до максимальной твердости HB 70 с помощью технологий закалки и старения.
  • Верхнее расположение клапанов. Усилие открытия передается на них посредством толкателей и установленных на валах коромысел.
  • Жидкостная система охлаждения, способная быстро отводить излишки тепла и поддерживать оптимальную для работы ДВС температуру даже при высоких нагрузках.

Порядок и момент затяжки ГБЦ ЗИЛ-130 определены при выполнении расчетов и подтверждены в ходе натурных испытаний.

Перечисленные технические решения хорошо зарекомендовали себя на практике. Разработчикам завода имени Лихачева удалось создать надежный и неприхотливый силовой агрегат, пробег которого, до капитального ремонта, составляет 500 тыс. км и более. Но это не означает, что выпускавшийся с 1962 по 2010 год движок стерпит откровенно варварское обращение. Порядок затяжки ГБЦ ЗИЛ-130 необходимо соблюдать для сохранения ресурса двигателя и достижения расчетных характеристик.

Вероятные поломки

При нагреве до рабочей температуры алюминиевый сплав, из которого изготавливаются головки блока цилиндров V-образного восьмицилиндрового мотора, используемого на грузовиках популярной модели, расширяется. Если порядок и момент затяжки ГБЦ ЗИЛ-130 не соблюден, это может стать причиной прогорания прокладки головки блока, образования трещин в стенках цилиндров, каналов смазки, рубашки охлаждения. Как следствие, возникают предпосылки для утечки охлаждающей жидкости и ее попадания внутрь:

  • Цилиндров. В небольших количествах вода или содержащиеся в антифризе спирты, присутствующие в составе топливной смеси, не способны причинить двигателю вред. Но увеличение их концентрации становится причиной сильной детонации, приводящей к прогоранию клапанов и компонентов цилиндропоршневой группы.
  • Системы смазки. При смешивании лубриканта и охлаждающей жидкости образуется эмульсия цвета кофе с молоком, не обладающая необходимой для работы ДВС консистенцией. Давление масла падает, что становится причиной разрушения сопрягаемых деталей, требующих постоянной подачи смазочных материалов.

Возможно и обратное. В отдельных случаях отработавшие газы или моторное масло попадают в систему охлаждения, ухудшая отвод тепла, и двигатель перегревается. Чтобы этого не происходило, необходимо соблюдать порядок затяжки головки ЗИЛ-130, закручивая болты с усилием, оговоренным в технической спецификации.

Последовательность действий и необходимые инструменты

Прежде чем приступать к работе, следует убедиться, что на сопрягаемых поверхностях отсутствуют загрязнения. Если детали ранее находились в эксплуатации, их следует очистить, используя специальный инструмент, растворители и моющие средства. Головку обязательно проверяют на плоскость и, если есть необходимость, шлифуют. После этого:

  • Проверяют целостность резьбы в отверстиях блока.
  • Укладывают прокладку головки блока.
  • Устанавливают узел на штатное место.
  • Ставят вал коромысел и шайбы.
  • Наживляют крепеж.
  • Соблюдая порядок затяжки ГБЦ ЗИЛ-130, закручивают болты с моментом 90 – 110 Нм.

Чтобы развить необходимое усилие не повредив ответственные детали, рекомендуется использовать:

  • Динамометрический ключ с длинным, не менее 1 метра, воротком. Как вариант – вороток, оснащенный динамометрической насадкой.
  • Шестигранную торцевую головку соответствующего размера, изготовленную из хромованадиевой стали. Применяя многогранные ключи из стали, упрочненной методом наклепа, вы рискуете слизать грани на болтах и повредить руки.

Тяните плавно, обеспечивая равномерный момент затяжки двигателя ЗИЛ-130. Рывки и ударные нагрузки недопустимы! Целесообразно выполнять все операции, закрепив мотор на специальном стенде. Но можно, если другого выхода нет, производить ремонт без снятия силового агрегата с автомобиля. Для удобства имеет смысл демонтировать крышку капота.

Порядок затяжки головки ЗИЛ-130

Если смотреть сверху, заворачивать болты начинают от центра, двигаясь против часовой стрелки по расходящейся спирали. Для наглядности порядок затяжки ГБЦ ЗИЛ-130 показан на рисунке ниже.

Подобная последовательность позволяет обеспечить плотное прилегание сопрягаемых поверхностей и снизить риск возникновения остаточных напряжений в конструкции. В том же порядке рекомендуется ослаблять болты при демонтаже узла.

Порядок и момент затяжки ГБЦ ЗИЛ-130 одинаков для обеих головок блока, зеркально расположенных на V-образном моторе. Лишь после того, как все указанные операции завершены, приступают к установке впускного коллектора, так называемого паука, и дополнительного оборудования.

Автомобилистам на заметку

В заключение несколько дельных советов, полезных и для начинающих автослесарей, и для опытных специалистов по ремонту техники:

  1. Не пытайтесь выучить порядок затяжки головки блока ЗИЛ-130 наизусть. Ошибки случаются со всеми, даже с теми, у кого хорошая память. Лучше держать необходимую информацию под рукой и проверить данные перед началом работ.
  2. Не используйте при ремонте двигателя пневматические или электрические гайковерты. При работе такого оборудования создаются значительные ударные нагрузки.
  3. Не превышайте указанный в инструкции момент затяжки головки ЗИЛ-130. Вы можете повредить деталь или сорвать резьбу в блоке.

Если в вашем распоряжении нет необходимых инструментов, воспользуйтесь услугами специально оборудованных мастерских.

[~DETAIL_TEXT] =>

Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.

Конструктивные особенности ДВС

Силовой агрегат, устанавливаемый на грузовые автомобили ЗИЛ-130 разных модификаций, надежен и неприхотлив. Особенностями традиционной для шестидесятых годов двадцатого века компоновки являются:

  • Архитектура V8 с углом развала цилиндров 90°, обеспечивающее удобство компоновки мотора в подкапотном пространстве.
  • Блок цилиндров, отлитый из серого ковкого чугуна.
  • Нижнее расположение распределительного вала, соединенного с коленвалом передачей из двух косозубых шестерен.
  • Раздельные головки блоков цилиндров, отлитые из алюминиевого сплава АЛ4 и упрочненные до максимальной твердости HB 70 с помощью технологий закалки и старения.
  • Верхнее расположение клапанов. Усилие открытия передается на них посредством толкателей и установленных на валах коромысел.
  • Жидкостная система охлаждения, способная быстро отводить излишки тепла и поддерживать оптимальную для работы ДВС температуру даже при высоких нагрузках.

Порядок и момент затяжки ГБЦ ЗИЛ-130 определены при выполнении расчетов и подтверждены в ходе натурных испытаний.

Перечисленные технические решения хорошо зарекомендовали себя на практике. Разработчикам завода имени Лихачева удалось создать надежный и неприхотливый силовой агрегат, пробег которого, до капитального ремонта, составляет 500 тыс. км и более. Но это не означает, что выпускавшийся с 1962 по 2010 год движок стерпит откровенно варварское обращение. Порядок затяжки ГБЦ ЗИЛ-130 необходимо соблюдать для сохранения ресурса двигателя и достижения расчетных характеристик.

Вероятные поломки

При нагреве до рабочей температуры алюминиевый сплав, из которого изготавливаются головки блока цилиндров V-образного восьмицилиндрового мотора, используемого на грузовиках популярной модели, расширяется. Если порядок и момент затяжки ГБЦ ЗИЛ-130 не соблюден, это может стать причиной прогорания прокладки головки блока, образования трещин в стенках цилиндров, каналов смазки, рубашки охлаждения. Как следствие, возникают предпосылки для утечки охлаждающей жидкости и ее попадания внутрь:

  • Цилиндров. В небольших количествах вода или содержащиеся в антифризе спирты, присутствующие в составе топливной смеси, не способны причинить двигателю вред. Но увеличение их концентрации становится причиной сильной детонации, приводящей к прогоранию клапанов и компонентов цилиндропоршневой группы.
  • Системы смазки. При смешивании лубриканта и охлаждающей жидкости образуется эмульсия цвета кофе с молоком, не обладающая необходимой для работы ДВС консистенцией. Давление масла падает, что становится причиной разрушения сопрягаемых деталей, требующих постоянной подачи смазочных материалов.

Возможно и обратное. В отдельных случаях отработавшие газы или моторное масло попадают в систему охлаждения, ухудшая отвод тепла, и двигатель перегревается. Чтобы этого не происходило, необходимо соблюдать порядок затяжки головки ЗИЛ-130, закручивая болты с усилием, оговоренным в технической спецификации.

Последовательность действий и необходимые инструменты

Прежде чем приступать к работе, следует убедиться, что на сопрягаемых поверхностях отсутствуют загрязнения. Если детали ранее находились в эксплуатации, их следует очистить, используя специальный инструмент, растворители и моющие средства. Головку обязательно проверяют на плоскость и, если есть необходимость, шлифуют. После этого:

  • Проверяют целостность резьбы в отверстиях блока.
  • Укладывают прокладку головки блока.
  • Устанавливают узел на штатное место.
  • Ставят вал коромысел и шайбы.
  • Наживляют крепеж.
  • Соблюдая порядок затяжки ГБЦ ЗИЛ-130, закручивают болты с моментом 90 – 110 Нм.

Чтобы развить необходимое усилие не повредив ответственные детали, рекомендуется использовать:

  • Динамометрический ключ с длинным, не менее 1 метра, воротком. Как вариант – вороток, оснащенный динамометрической насадкой.
  • Шестигранную торцевую головку соответствующего размера, изготовленную из хромованадиевой стали. Применяя многогранные ключи из стали, упрочненной методом наклепа, вы рискуете слизать грани на болтах и повредить руки.

Тяните плавно, обеспечивая равномерный момент затяжки двигателя ЗИЛ-130. Рывки и ударные нагрузки недопустимы! Целесообразно выполнять все операции, закрепив мотор на специальном стенде. Но можно, если другого выхода нет, производить ремонт без снятия силового агрегата с автомобиля. Для удобства имеет смысл демонтировать крышку капота.

Порядок затяжки головки ЗИЛ-130

Если смотреть сверху, заворачивать болты начинают от центра, двигаясь против часовой стрелки по расходящейся спирали. Для наглядности порядок затяжки ГБЦ ЗИЛ-130 показан на рисунке ниже.

Подобная последовательность позволяет обеспечить плотное прилегание сопрягаемых поверхностей и снизить риск возникновения остаточных напряжений в конструкции. В том же порядке рекомендуется ослаблять болты при демонтаже узла.

Порядок и момент затяжки ГБЦ ЗИЛ-130 одинаков для обеих головок блока, зеркально расположенных на V-образном моторе. Лишь после того, как все указанные операции завершены, приступают к установке впускного коллектора, так называемого паука, и дополнительного оборудования.

Автомобилистам на заметку

В заключение несколько дельных советов, полезных и для начинающих автослесарей, и для опытных специалистов по ремонту техники:

  1. Не пытайтесь выучить порядок затяжки головки блока ЗИЛ-130 наизусть. Ошибки случаются со всеми, даже с теми, у кого хорошая память. Лучше держать необходимую информацию под рукой и проверить данные перед началом работ.
  2. Не используйте при ремонте двигателя пневматические или электрические гайковерты. При работе такого оборудования создаются значительные ударные нагрузки.
  3. Не превышайте указанный в инструкции момент затяжки головки ЗИЛ-130. Вы можете повредить деталь или сорвать резьбу в блоке.

Если в вашем распоряжении нет необходимых инструментов, воспользуйтесь услугами специально оборудованных мастерских.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.

[~PREVIEW_TEXT] =>

Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 29.01.2021 05:30:29 [~TIMESTAMP_X] => 29.01.2021 05:30:29 [ACTIVE_FROM] => 29.01.2021 04:38:00 [~ACTIVE_FROM] => 29.01.2021 04:38:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/poryadok-zatyazhki-gbts-zil-130/ [~DETAIL_PAGE_URL] => /press/articles/poryadok-zatyazhki-gbts-zil-130/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => poryadok-zatyazhki-gbts-zil-130 [~CODE] => poryadok-zatyazhki-gbts-zil-130 [EXTERNAL_ID] => 511400389 [~EXTERNAL_ID] => 511400389 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 29.01.2021 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_META_KEYWORDS] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_META_DESCRIPTION] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_PAGE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_META_KEYWORDS] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_PAGE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_PICTURE_FILE_ALT] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_PICTURE_FILE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_DETAIL_PICTURE_FILE_ALT] => Порядок затяжки ГБЦ ЗИЛ-130 [SECTION_DETAIL_PICTURE_FILE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_META_TITLE] => Момент затяжки гбц ЗИЛ-130 | порядок затяжки головки ЗИЛ-130 | Opex.ru [ELEMENT_META_DESCRIPTION] => Момент затяжки ЗИЛ-130 двигатель — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 29.01.2021 04:38:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 29.04.2021 14:36:58 [~TIMESTAMP_X] => 29.04.2021 14:36:58 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => bb54a993677d00c7337704f59ed12453 [~TMP_ID] => bb54a993677d00c7337704f59ed12453 [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [REST_ON] => N [~REST_ON] => N [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Порядок затяжки ГБЦ ЗИЛ-130 [ELEMENT_CHAIN] => Порядок затяжки ГБЦ ЗИЛ-130 [BROWSER_TITLE] => Момент затяжки гбц ЗИЛ-130 | порядок затяжки головки ЗИЛ-130 | Opex.ru [KEYWORDS] => Порядок затяжки ГБЦ ЗИЛ-130 [DESCRIPTION] => Момент затяжки ЗИЛ-130 двигатель — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Указанный в инструкции по эксплуатации порядок затяжки ГБЦ ЗИЛ-130 — не пустая прихоть разработчиков. Пренебрежение требованиями технического регламента становится причиной возникновения серьезных, подчас неустранимых неисправностей. Зная это, квалифицированные специалисты, занимающиеся обслуживанием двигателей внутреннего сгорания, используют в процессе ремонта только информацию, взятую из достоверных источников.

Силовой агрегат, устанавливаемый на грузовые автомобили ЗИЛ-130 разных модификаций, надежен и неприхотлив. Особенностями традиционной для шестидесятых годов двадцатого века компоновки являются:

Порядок и момент затяжки ГБЦ ЗИЛ-130 определены при выполнении расчетов и подтверждены в ходе натурных испытаний.

Перечисленные технические решения хорошо зарекомендовали себя на практике. Разработчикам завода имени Лихачева удалось создать надежный и неприхотливый силовой агрегат, пробег которого, до капитального ремонта, составляет 500 тыс. км и более. Но это не означает, что выпускавшийся с 1962 по 2010 год движок стерпит откровенно варварское обращение. Порядок затяжки ГБЦ ЗИЛ-130 необходимо соблюдать для сохранения ресурса двигателя и достижения расчетных характеристик.

При нагреве до рабочей температуры алюминиевый сплав, из которого изготавливаются головки блока цилиндров V-образного восьмицилиндрового мотора, используемого на грузовиках популярной модели, расширяется. Если порядок и момент затяжки ГБЦ ЗИЛ-130 не соблюден, это может стать причиной прогорания прокладки головки блока, образования трещин в стенках цилиндров, каналов смазки, рубашки охлаждения. Как следствие, возникают предпосылки для утечки охлаждающей жидкости и ее попадания внутрь:

Возможно и обратное. В отдельных случаях отработавшие газы или моторное масло попадают в систему охлаждения, ухудшая отвод тепла, и двигатель перегревается. Чтобы этого не происходило, необходимо соблюдать порядок затяжки головки ЗИЛ-130, закручивая болты с усилием, оговоренным в технической спецификации.

Прежде чем приступать к работе, следует убедиться, что на сопрягаемых поверхностях отсутствуют загрязнения. Если детали ранее находились в эксплуатации, их следует очистить, используя специальный инструмент, растворители и моющие средства. Головку обязательно проверяют на плоскость и, если есть необходимость, шлифуют. После этого:

Чтобы развить необходимое усилие не повредив ответственные детали, рекомендуется использовать:

Тяните плавно, обеспечивая равномерный момент затяжки двигателя ЗИЛ-130. Рывки и ударные нагрузки недопустимы! Целесообразно выполнять все операции, закрепив мотор на специальном стенде. Но можно, если другого выхода нет, производить ремонт без снятия силового агрегата с автомобиля. Для удобства имеет смысл демонтировать крышку капота.

Если смотреть сверху, заворачивать болты начинают от центра, двигаясь против часовой стрелки по расходящейся спирали. Для наглядности порядок затяжки ГБЦ ЗИЛ-130 показан на рисунке ниже.

Подобная последовательность позволяет обеспечить плотное прилегание сопрягаемых поверхностей и снизить риск возникновения остаточных напряжений в конструкции. В том же порядке рекомендуется ослаблять болты при демонтаже узла.

Порядок и момент затяжки ГБЦ ЗИЛ-130 одинаков для обеих головок блока, зеркально расположенных на V-образном моторе. Лишь после того, как все указанные операции завершены, приступают к установке впускного коллектора, так называемого паука, и дополнительного оборудования.

В заключение несколько дельных советов, полезных и для начинающих автослесарей, и для опытных специалистов по ремонту техники:

Если в вашем распоряжении нет необходимых инструментов, воспользуйтесь услугами специально оборудованных мастерских.

Затяжка ГБЦ и регулировка клапанов Д-245Е3

Проверка затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров производите по окончании обкатки и через каждые 40 тыс. км пробега на прогретом дизеле в следующем порядке:

— снимите колпак и крышку головки цилиндров;

— снимите ось коромысел с коромыслами и стойками;

— динамометрическим ключом  проверьте затяжку всех болтов крепления головки цилиндров в последовательности,  указанной на рисунке 1, и, при необходимости, произведите подтяжку.

Момент затяжки -220±10 Нм.

После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Рисунок 1 — Схема последовательности затяжки болтов крепления головки цилиндров

Проверка зазора между клапанами и коромыслами

Зазоры между клапанами и коромыслами проверяйте и, при необходимости,  регулируйте через каждые 20 тыс. км пробега,  а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана при проверке на непрогретом дизеле (температура воды и масла не более 60°С)  должен быть:

1) впускные клапаны — 0,25 мм;

2) выпускные клапаны — 0,45 мм.

При регулировке зазор между торцом стержня клапана и бойком коромысла на непрогретом дизеле устанавливайте:

впускные клапаны — 0,25 мм;

выпускные клапаны — 0,45 мм.

Рисунок 2 — Регулировка зазора в клапанах.

Регулировку производите в следующей последовательности:

— снимите колпак  крышки головки цилиндров и проверьте крепление стоек оси коромысел;

— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра  начинает  открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана в соответствии с рисунком 2 и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня  клапана.

После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

Болтовое крепление фланца — момент затяжки, предварительный натяг, процедуры затяжки, последовательность затяжки, динамометрические ключи, подготовка, затяжка фланца

Чтобы получить герметичное фланцевое соединение, необходима правильная установка прокладки, болты должны быть рассчитаны на правильное натяжение болта, а общая прочность болта должна быть равномерно распределена по всей поверхности фланца.

При затяжке с моментом (приложение предварительного натяга к крепежу путем поворота гайки крепежа) может быть реализовано правильное натяжение болта.

Правильная затяжка болта означает максимальное использование упругих свойств болта. Для хорошей работы болт должен вести себя как пружина. В процессе затяжки болт подвергается осевому предварительному натяжению. Эта растягивающая нагрузка, конечно, равна и противоположна силе сжатия, прилагаемой к собранным компонентам. Ее можно назвать «натягивающей нагрузкой» или «растягивающей нагрузкой»

.
www.enerpac.com

Динамометрический ключ

Динамометрический ключ — это общее название ручного инструмента для завинчивания, который используется для точной настройки усилия затяжки, например гайки или болта.Он позволяет оператору измерять вращающую силу (крутящий момент), приложенную к болту, чтобы его можно было согласовать со спецификациями.


Ручной и гидравлический ключ

Для выбора правильной техники затяжки фланцевых болтов требуется опыт. Успешное применение любой техники также требует квалификации как инструментов, которые будут использоваться, так и бригады, которая будет выполнять работу. Ниже приведены наиболее часто используемые методы затяжки фланцевых болтов.

  • Ключ ручной
  • Гайковерт ударный
  • Ключ молотковый
  • Гидравлический динамометрический ключ
  • Ручной балочный и динамометрический ключ с редуктором
  • Гидравлическое устройство для натяжения болтов

Потеря крутящего момента

Потеря крутящего момента присуща любому болтовому соединению.Комбинированные эффекты ослабления болта (примерно 10% в течение первых 24 часов после установки), ползучесть прокладки, вибрация в системе, тепловое расширение и упругое взаимодействие во время затяжки болта способствуют потере крутящего момента. Когда потеря крутящего момента достигает предела, внутреннее давление превышает сжимающую силу, удерживающую прокладку на месте, и возникает утечка или выброс.

Ключом к снижению этих эффектов является правильная установка прокладки. За счет медленного и параллельного соединения фланцев при установке прокладки и выполнения минимум четырех проходов затяжки болтов с соблюдением правильной последовательности затяжки болтов окупается снижение затрат на обслуживание и повышение безопасности.

Также важна правильная толщина прокладки. Чем толще прокладка, тем больше ползучесть прокладки, что, в свою очередь, может привести к потере крутящего момента. На стандартных фланцах с выступом ASME обычно рекомендуется прокладка толщиной 1,6 мм. Более тонкие материалы прокладки могут выдерживать более высокую нагрузку на прокладку и, следовательно, более высокое внутреннее давление.

Смазка снижает трение

Смазка снижает трение во время затяжки, уменьшает выход из строя болта во время установки и увеличивает срок службы болта.Изменение коэффициентов трения влияет на величину предварительной нагрузки, достигаемой при определенном крутящем моменте. Более высокое трение приводит к меньшему преобразованию крутящего момента в предварительную нагрузку. Значение коэффициента трения, предоставленное производителем смазочного материала, должно быть известно, чтобы точно установить требуемый крутящий момент.

Смазку или противозадирные составы следует наносить как на опорную поверхность гайки, так и на наружную резьбу.

Последовательность затяжки

На первом проходе слегка затяните первый болт, затем переместите прямо поперек или на 180 градусов для второго болта, затем поверните на 1/4 оборота по окружности или на 90 градусов для третьего болта и прямо поперек для четвертого.Продолжайте эту последовательность, пока все болты не будут затянуты.
При затяжке фланца с четырьмя болтами используйте крест-накрест.


Последовательность затяжки

Болтовое соединение подготовительного фланца

Во фланцевом соединении все компоненты должны быть правильными, чтобы обеспечить герметичность. Самая частая причина негерметичных соединений с прокладками — неправильный монтаж.

Перед тем, как начать процесс установки болтов, выполните следующие предварительные шаги, чтобы избежать проблем в будущем:

  • Очистите поверхности фланца и проверьте на наличие рубцов; поверхности должны быть чистыми и без дефектов (заусенцев, ямок, вмятин и т. д.).
  • Осмотрите все болты и гайки на предмет повреждений или коррозии резьбы. При необходимости замените или отремонтируйте болты или гайки.
  • Удалите заусенцы со всех резьб.
  • Смажьте резьбу болта или шпильки и поверхность торца гайки, прилегающую к фланцу или шайбе. В большинстве случаев рекомендуется использовать закаленные шайбы.
  • Установите новую прокладку и убедитесь, что прокладка правильно отцентрирована. НЕ ИСПОЛЬЗУЙТЕ старую прокладку повторно и НЕ используйте НЕСКОЛЬКО прокладок.
  • Проверить центровку фланца ASME B31.3 Технологический трубопровод:
    … поверхности фланцев должны быть параллельны в пределах 1/16 дюйма на фут диаметра, а отверстия для болтов фланца должны быть выровнены с максимальным смещением в пределах 1/8 дюйма.
  • Отрегулируйте положение гаек, чтобы убедиться, что 2-3 витка резьбы видны над верхней частью гайки.

Независимо от того, какой метод затяжки используется, всегда должны выполняться указанные выше проверки и приготовления.

Замечания автора …

Мой собственный опыт использования … Динамометрических ключей
  • В прошлом я собрал сотни герметичных фланцевых соединений от NPS 1/2 до NPS 24 и больше.Поэтому я редко использовал динамометрический ключ.
    На практике «обычные» фланцевые соединения труб почти никогда не собираются с помощью динамометрического ключа. Самыми сложными соединениями для меня всегда были «маленькие», а затем особенно тип с выпуклым лицом выше класса 300 (высота RF = примерно 6,4 мм).
    Взаимозависимость поверхности фланца фланца NPS 1/2 меньше, чем, например, фланца NPS 6, и вероятность перекоса, на мой взгляд, намного больше.
    На практике я регулярно сталкиваюсь с фланцевыми соединениями, где центровка выходит за пределы допуска.Если просто соблюдать порядок затяжки, механик будет не очень занят. Возможно, нужно начинать с шестого болта вместо первого. При сборке фланца смотрите внимательно, это очень важно и очень вероятно способствует герметичности соединения
Неправильное фланцевое соединение — слишком короткие болты!

Что ты умеешь?

  • На рисунке показан фланец, неправильно закрепленный болтами, потому что два болта слишком короткие, и гайки не полностью прилегают к болтам.Это означает, что соединение может быть не таким прочным, как должно быть. Фланцы сконструированы таким образом, что вся комбинация гайка-болт выдерживает усилия, действующие на фланец. Если гайка навинчена на болт только частично, соединение может быть недостаточно прочным.
  • Если ваша работа включает сборку оборудования, сборку фланцевых труб, привинчивание крышек люков или других болтовых соединений к оборудованию или сборку другого оборудования, помните, что работа не будет завершена, пока все болты не будут правильно установлены и затянуты.
  • Некоторое оборудование требует специальных процедур затяжки болтов. Например, вам может потребоваться динамометрический ключ, чтобы правильно затянуть болты в соответствии со спецификацией, или затянуть болты в особом порядке. Убедитесь, что вы следуете правильной процедуре, используете правильные инструменты и что вы должным образом обучены процедуре сборки оборудования.
  • Проверяйте трубы и оборудование на предмет правильно закрепленных болтов фланцев в рамках проверок безопасности вашего предприятия. В качестве простого руководства, болты, которые не выходят за пределы гаек, должны быть проверены мастером или инженером по трубопроводам.
  • Если вы заметите на своем заводе неправильно закрепленные фланцы, сообщите о них, чтобы их можно было отремонтировать, и убедитесь, что требуемый ремонт завершен.
  • Перед запуском осмотрите новое оборудование или оборудование, которое было повторно собрано после технического обслуживания, чтобы убедиться, что оно правильно собрано и правильно закреплено болтами.

Какова правильная длина шпильки?
Как правило, вы можете использовать: Свободная резьба болта над верхней частью гайки равна 1/3 диаметра болта.

Последовательность затяжки для соединения, состоящего из нескольких болтов

Затяжка Последовательности

Надлежащая последовательность затяжки соединения

Потому что в подавляющем большинстве болтов все болты не затянуты одновременно эффект затяжки одного болта в группе как влияние на предварительную нагрузку в других ранее затянутых болтах в группе.Такие эффекты называются упругими взаимодействиями или иногда болт перекрестные помехи. Механизм, вызывающий это: показано на схеме ниже.


Два наружных болта затянуты. сжатие стыка под болты. Средний болт затем затягивается, сжимая соединение непосредственно под болт, но также слегка сжимая соединение под два других болта, что приводит к потере предварительного натяга в этих болтах.Ниже представлены два примера последовательностей затяжки, которые показали, что в результате минимизируются вариации предварительного натяга болта из-за упругих взаимодействий, что минимизирует предварительную нагрузку разбросать в суставе. Если сустав критичен, он разумно рассмотреть возможность использования многопроходной затяжки последовательность. При такой последовательности каждый болт затягивают больше более одного раза, чтобы уменьшить снижение предварительной нагрузки, вызванное затяжка остальных болтов в соединении.


Испытания показали, что эластичный взаимодействие между болтами в соединении может иметь существенное влияние на предварительную нагрузку (снижение на 35%). Если прокладка между стыковочными поверхностями эффект может быть даже более выраженный.

Последовательность моментов затяжки болтов фланца и таблица моментов затяжки

Фланцевые соединения требуют надлежащей затяжки, чтобы избежать утечки жидкости из соединения.Последовательность затяжки болтов или последовательность моментов затяжки определяется процедурой затяжки с моментом затяжки. У большинства компаний есть своя процедура затяжки фланцевых болтов с моментом затяжки, которая используется во время строительства и эксплуатации завода.

Фланцевые соединения затягиваются до крутящего момента с помощью динамометрического ключа (ручного или гидравлического ключа). Усилие зажима, возникающее во время затяжки, превышает 75% испытательной нагрузки крепежа. Для достижения преимуществ предварительного нагружения усилие зажима в винте должно быть выше, чем нагрузка отрыва соединения.

Если нагрузка на болт требует приложения крутящего момента более 678 Нм (500 фут-фунтов), рекомендуется гидравлическая затяжка болта.

Источник изображения — Fluid Power Technology

Величина крутящего момента зависит от трения между резьбой шпильки и головки гайки, на это трение может повлиять нанесение смазки или любого покрытия (например, кадмия или цинка) на резьбу шпильки. Стандарт болтовых соединений определяет, является ли значение крутящего момента для сухой или смазанной резьбой шпильки / болта.Если затягивается болт, а не гайка, то значение крутящего момента следует увеличить, чтобы компенсировать дополнительное трение — болт следует затягивать только в том случае, если они установлены в отверстиях с зазором.

Болты должны быть затянуты с контролем крутящего момента с использованием противозадирной смазки, такой как Molykote или аналогичной, перед установкой. Указанный метод затяжки болтов в равной степени применим к болтам с покрытием, оцинкованным и неоцинкованным.

Фланцевая шпилька Последовательность затяжки чрезвычайно важна для обеспечения надлежащей затяжки фланцевого соединения.В этой подробной статье я попытался упростить эту последовательность затяжки, чтобы вы достигли желаемого результата, не повредив фланец и шпильки.

Предварительная проверка затяжки болтов

Состояние фланца

  • Проверить состояние поверхностей фланцев на наличие царапин, грязи и окалины.
  • Проверить наличие точечной коррозии и следов инструмента.
  • Осмотрите посадочные поверхности прокладки.
  • Проверьте участки фланца, в которых будут сидеть гайки, они должны быть плоскими, без точечной коррозии и чрезмерного износа.
  • RTJ Канавки должны быть чистыми, без коррозии и повреждений.

Допустимые дефекты выступающей поверхности фланца трубы приведены в таблице 3 ASME 16.5. См. Таблицу «Допустимые дефекты поверхности торца фланца для фланца с выступом».

Размер в дюймах Размер в мм Максимальная радиальная проекция дефектов
Не глубже дна зубцов, мм Глубже дна зубцов, мм
1/2 15 3.0 1,5
3/4 20 3,0 1,5
1 25 3,0 1,5
1 1/4 32 3,0 1,5
1 1/2 40 3,0 1,5
2 50 3,0 1.5
2 1/2 65 3,0 1,5
3 80 4,5 1,5
3 1/2 90 6,0 3,0
4 100 6,0 3,0
5 125 6,0 3,0
6 150 6.0 3,0
8 200 8,0 4,5
10 250 8,0 4,5
12 300 8,0 4,5
14 350 8,0 4,5
16 400 10,0 4.5
18 450 12,0 6,0
20 500 12,0 6,0
24 600 12,0 6,0

Проверки соосности фланцев.

Визуально проверьте центровку фланца, чтобы убедиться в приемлемой посадке. При выравнивании фланцев убедитесь, что в соединении нет остаточных напряжений.Использование тепловой коррекции для выравнивания фланцев не является хорошей практикой и должно быть строго запрещено.

  • Поверхности фланца должны быть параллельны и выровнены.
  • Отверстия для болтов фланца должны быть на одной линии, чтобы болты проходили свободно.

Гайки, шпильки или болты

  • Перед установкой визуально проверьте гайки и шпильки / болты, чтобы убедиться, что они не имеют дефектов, таких как коррозия, поврежденная резьба и т. Д. Не следует использовать гайки-болты с поврежденной резьбой.
  • Проверьте длину шпильки или болта, чтобы избежать коротких болтов и чрезмерной резьбы. Фланцевые болты должны иметь недостаточную длину, чтобы можно было использовать оборудование для натяжения болтов или лопаты, распорки, капельные кольца и межфланцевые клапаны, а также соответствующие дополнительные прокладки.
  • После очистки визуально проверьте шпильки и гайки, чтобы убедиться в отсутствии заусенцев. Шпильки и гайки следует очистить металлической щеткой, чтобы удалить грязь с резьбы. Смазку (MOLYKOTE) следует нанести на резьбу и гайки до поверхностей контакта фланца.Смазку нельзя использовать в прокладке и в зоне посадки прокладки.
  • Марки материала болта и гайки должны быть правильно определены перед использованием.
  • Болты и гайки можно использовать повторно только в том случае, если известно, что они не были перегружены или превысили предел текучести.
  • При установке гайки на болт идентификационная маркировка гайки всегда должна быть направлена ​​наружу.

Прокладка проверочная

  • Не используйте герметик, консистентную смазку или другую пасту или клей для поверхностей прокладок или фланцев.
  • При установке прокладки она не должна с силой попасть в гнездо прокладки между сопрягаемыми поверхностями фланца. После посадки прокладки ответные фланцы осторожно соединяют, не стряхивая прокладку с седла, устанавливают все шпильки и вручную затягивают все гайки.
  • Перед установкой визуально проверьте прокладки, чтобы убедиться в отсутствии дефектов.
  • Цветовая кодировка должна соответствовать скорости и типу прокладки, предоставленной производителем.
  • Очистите посадочную поверхность прокладки проволочной щеткой.
  • Убедитесь, что материал соответствует спецификациям, поищите любые возможные дефекты или повреждения прокладки, такие как складки или складки.
  • Все прокладки из мягкого материала следует заменять новыми всякий раз, когда открытое соединение должно быть снова закрыто.
  • Спирально-навитую прокладку можно использовать только один раз.

Последовательность затяжки болтов фланца

После завершения всех предварительных проверок. Вы можете продолжить затягивание шпильки в предварительно определенной последовательности крутящего момента, упомянутой здесь.Затяните болты и гайки в последовательности «CRISS-CROSS», используя как минимум три прохода затяжки и максимальное напряжение болта, как определено.

  • PASS 1 Torque Sequence: крутящий момент не более 30% от конечного значения крутящего момента в соответствии с последовательностью крутящего момента. Убедитесь, что прокладка сжимается равномерно.
  • PASS 2 Torque Sequence: крутящий момент не более 60% от конечного значения крутящего момента.
  • PASS 3 Torque Sequence: Затяните до конечного значения крутящего момента (100%).

После завершения трех основных проходов крутящего момента повторите затягивание гаек хотя бы один раз, используя конечный крутящий момент в режиме «CRISS-CROSS», пока не перестанет вращаться гайка.

Для удобства работы нумерация болтов должна производиться по часовой стрелке вокруг фланца в следующей последовательности.

В таблице ниже показана последовательность моментов затяжки фланцев с 4–32 болтами.

Количество болта / шпильки Последовательность затяжки болтов
Фланец на 4 болта 1,3,2,4
Фланец на 8 болтов 1,5,3,7,2,6,4,8
12 болтов Фланец 1,7,4,10,2,8,5,11,3,9,6,12
16 болтов Фланец 1,9,5,13,3,11,7,15,2,10,6,14,4,12,8,16
20 болтов Фланец 1,11,6,16,3,13,8,18,5,15,10,20,2,12,17,4,14,9,19
24 болта Фланец 1,13,7,19,4,16,10,22,2,14,8,20,5,17,11,23,6,18,12,24,3,15,9,21
28 болтов Фланец 1,15,8,22,4,18,11,25,6,20,13,27,2,16,9,23,5,19,12,26,3,17,10,24,7 , 21,14,28
32 болта Фланец 1,17,9,25,5,21,13,29,3,19,11,27,7,23,15,31,2,18,10,26,6,22,14,30,8 , 24,16,32,4,20,12,28

Таблица крутящего момента для фланца класса 150

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, класс F52
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: Графитовая прокладка с выступом
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 25 000 22 30
3/4 20 4 ½ ” UNC 30 000 26 36
1 35 4 ½ ” UNC 33 000 29 39
1 ½ 40 4 ½ ” UNC 50 000 44 60
2 50 4 5/8 ” UNC 50 000 86 117
3 80 4 5/8 ” UNC 50 000 86 117
4 100 8 5/8 ” UNC 40 000 69 93
6 150 8 ¾ ” UNC 45 000 137 185
8 200 8 ¾ ” UNC 45 000 137 185
10 250 12 7/8 ” UNC 40 000 194 263
12 300 12 7/8 ” UNC 40 000 194 263
14 350 12 1 дюйм UN8 41 000 296 401
16 400 16 1 дюйм UN8 40 000 289 392
18 450 16 1 1/8 дюйма UN8 40 000421 571
20 500 20 1 1/8 дюйма UN8 40 000 421 571
24 600 20 1 ¼ ” UN8 40 000 588 797

Таблица крутящего момента для фланца класса 300

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, класс F52
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: спирально-навитое и кольцевое соединение
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 40 000 35 47
3/4 20 4 ½ ” UNC 40 000 69 93
1 35 4 ½ ” UNC 40 000 69 93
1 ½ 40 4 ½ ” UNC 31 000 94 128
2 50 4 5/8 ” UNC 37 000 64 87
3 80 4 5/8 ” UNC 42 000 127 173
4 100 8 5/8 ” UNC 45 000 137 185
6 150 8 ¾ ” UNC 45 000 137 185
8 200 8 ¾ ” UNC 45 000 218 296
10 250 12 7/8 ” UNC 45 000 325 441
12 300 12 7/8 ” UNC 43 000 453 614
14 350 12 1 дюйм UN8 45 000 474 643
16 400 16 1 дюйм UN8 31 000 456 618
18 450 16 1 1/8 дюйма UN8 34 000 500 678
20 500 20 1 1/8 дюйма UN8 40 000 588 797
24 600 20 1 ¼ ” UN8 31 000 809 1097

Таблица крутящего момента для фланца класса 600

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, классы F52 и F60
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: спирально-навитое и кольцевое соединение
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 40 000 35 48
3/4 20 4 ½ ” UNC 40 000 69 94
1 35 4 ½ ” UNC 40 000 69 94
1 ½ 40 4 ½ ” UNC 45 000 137 185
2 50 4 5/8 ” UNC 50 000 86 117
3 80 4 5/8 ” UNC 45 000 137 185
4 100 8 5/8 ” UNC 45 000 218 296
6 150 8 ¾ ” UNC 45 000 325 441
8 200 8 ¾ ” UNC 50 000 526 714
10 250 12 7/8 ” UNC 45 000 662 897
12 300 12 7/8 ” UNC 45 000 662 897
14 350 12 1 дюйм UN8 45 000 894 1213
16 400 16 1 дюйм UN8 45 000 1175 1593
18 450 16 1 1/8 дюйма UN8 45 000 1507 2044
20 500 20 1 1/8 дюйма UN8 45 000 1507 2044
24 600 20 1 ¼ ” UN8 45 000 2354 3191

Таблица крутящего момента для фланца класса 900

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, классы F52, F60 и F65
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: спирально-навитое и кольцевое соединение
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 40 000 121 165
3/4 20 4 ½ ” UNC 40 000 121 165
1 35 4 ½ ” UNC 40 000 194 263
1 ½ 40 4 ½ ” UNC 45 000 325 441
2 50 4 5/8 ” UNC 40 000 194 263
3 80 4 5/8 ” UNC 50 000 243 329
4 100 8 5/8 ” UNC 45 000 474 642
6 150 8 ¾ ” UNC 50 000 526 714
8 200 8 ¾ ” UNC 45 000 894 1213
10 250 12 7/8 ” UNC 50 000 994 1347
12 300 12 7/8 ” UNC 50 000 994 1347
14 350 12 1 дюйм UN8 50 000 1306 1770
16 400 16 1 дюйм UN8 50 000 1675 2271
18 450 16 1 1/8 дюйма UN8 50 000 2615 3545
20 500 20 1 1/8 дюйма UN8 50 000 3195 4332
24 600 20 1 ¼ ” UN8 45 000 5713 7746

Таблица крутящего момента для фланца класса 1500

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, классы F52, F60 и F65
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: спирально-навитое и кольцевое соединение
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 40 000 121 165
3/4 20 4 ½ ” UNC 45 000 137 185
1 35 4 ½ ” UNC 45 000 218 296
1 ½ 40 4 ½ ” UNC 50 000 361 489
2 50 4 5/8 ” UNC 50 000 243 329
3 80 4 5/8 ” UNC 50 000 526 714
4 100 8 5/8 ” UNC 50 000 735 997
6 150 8 ¾ ” UNC 50 000 994 1347
8 200 8 ¾ ” UNC 50 000 1675 2271
10 250 12 7/8 ” UNC 50 000 2615 3545
12 300 12 7/8 ” UNC 50 000 3193 4329
14 350 12 1 дюйм UN8 45 000 4133 5603
16 400 16 1 дюйм UN8 45 000 5713 7746
18 450 16 1 1/8 дюйма UN8 45 000 7652 10375
20 500 20 1 1/8 дюйма UN8 45 000 9986 13539
24 600 20 1 ¼ ” UN8 45 000 15983 21670

Таблица крутящего момента для фланца класса 2500

Материалы фланца: ASTM A105, ASTM A182, классы F50 и F51, ASTM A350, классы LF2 и LF3, ASTM A694, классы F52, F60 и F65
Материалы болтов: ASTM A193, классы B7 и B7M, ASTM A320, классы L7, L7M и L43.
Тип прокладки: спирально-навитое и кольцевое соединение
Смазка для болтов Molykote 1000 (µ = 0,11)
Размер в дюймах Размер в мм № болта Диаметр болта. Тип резьбы Напряжение болта
фунт / дюйм2
Крутящий момент
фунт-сила-фут.
Крутящий момент
Нм
1/2 15 4 ½ ” UNC 45 000 137 185
3/4 20 4 ½ ” UNC 50 000 152 206
1 35 4 ½ ” UNC 50 000 243 329
1 ½ 40 4 ½ ” UNC 55 000 579 785
2 50 4 5/8 ” UNC 55 000 397 538
3 80 4 5/8 ” UNC 55 000 809 1097
4 100 8 5/8 ” UNC 55 000 1436 1947
6 150 8 ¾ ” UNC 50 000 3195 4332
8 200 8 ¾ ” UNC 50 000 3195 4332
10 250 12 7/8 ” UNC 50 000 6348 8606
12 300 12 7/8 ” UNC 50 000 8502 11527

Заявление об ограничении ответственности — перед использованием проконсультируйтесь с профессиональным инженером.

Укажите момент затяжки и последовательность затяжки для критических крепежных соединений

Эти общие рекомендации призваны помочь выявить потенциальные ошибки, связанные с затяжкой болтовых соединений.

Используйте откалиброванный динамометрический инструмент: Убедитесь, что используется откалиброванный динамометрический инструмент и значение крутящего момента указано в технических характеристиках затяжки. Имейте в виду, что некоторые инструменты для автоматической затяжки, такие как ударные гайковерты, могут привести к значительным колебаниям крутящего момента и предварительной нагрузки болтов.Поэтому для окончательной затяжки или проверки следует использовать откалиброванный динамометрический инструмент.

Укажите правильный момент затяжки: По возможности, укажите момент затяжки на основе фактических результатов испытаний, а не теоретически рассчитанного значения. Экспериментальное определение момента затяжки может быть установлено путем измерения удлинения болта, тензодатчиков или с помощью датчика нагрузки, встроенного в соединение.

Укажите последовательность затяжки: Большинство соединений состоят из более чем одного болта и соединяют вместе не полностью плоские поверхности.Последовательность затяжки болтов может иметь большое влияние на результирующие предварительные нагрузки. При таких соединениях следует учитывать последовательность, в которой должны быть затянуты болты. Поскольку стыковые поверхности сжимаются, затягивание одного болта рядом с другим повлияет на предварительную нагрузку, создаваемую первым затянутым болтом.

Правильная последовательность затяжки обеспечивает равномерное распределение предварительного натяга в соединении (см. Рис. A). Поскольку соединения, содержащие обычные прокладки, имеют сравнительно низкую жесткость на сжатие, предварительные нагрузки болтов в таких соединениях особенно чувствительны к последовательности затяжки.Исходя из опыта, если болты расположены по кругу, обычно следует указывать последовательность затяжки крест-накрест. Для некруглой схемы расположения болтов обычно указывается спиральная последовательность, начинающаяся с середины (см. Рис. B).

Для критических соединений можно указать схему затяжки, при которой болты затягиваются более одного раза, чтобы обеспечить равномерное распределение предварительного напряжения.

Будьте осторожны при использовании плоских шайб: Зазор между стержнем болта и отверстием под шайбу может привести к относительному боковому смещению.Он может изменить поверхность трения с гайки и шайбы на шайбу и поверхность соединения во время затяжки. Это влияет на соотношение крутящего момента и натяжения и приводит к большим колебаниям предварительной нагрузки. В некоторых ситуациях, например, чтобы закрыть пазы или уменьшить поверхностное давление под головкой болта, традиционно используются плоские шайбы. В таких обстоятельствах убедитесь, что они имеют достаточную толщину и твердость и хорошо подходят к стержню болта.

Болты с фланцевой головкой: На относительно мягких материалах или при использовании болтов с высокой прочностью на разрыв следует рассмотреть возможность использования болтов и гаек с фланцевой головкой.Такие крепежные детали снижают поверхностное давление под поверхностью гайки, уменьшая потерю предварительного натяга из-за заделки. Из-за большего диаметра опорных поверхностей обычно требуется более высокий момент затяжки, поскольку больший крутящий момент рассеивается за счет трения.

Прокладки: Обычные прокладки неэластичны; это приводит к уменьшению предварительного натяга болтов с течением времени. В большинстве случаев такое неэластичное состояние обычно возникает вскоре после установки. Обычно это вызывает ослабление болта.Чтобы уменьшить влияние таких проблем, повторная затяжка болтов часто завершается по прошествии некоторого времени после первоначальной затяжки.

Заливка: Заливка — это пластическая деформация, которая возникает в резьбе застежки и в самом соединении. Это вызвано высокими напряжениями, возникающими в процессе затяжки. Такое заделывание приводит к потере растяжения болта и, следовательно, предварительного натяга. Обычно потери предварительной нагрузки из-за заливки составляют около 10%.Он увеличивается с увеличением количества зажимаемых поверхностей соединения и с увеличением шероховатости этих поверхностей. Высокое поверхностное давление под головкой болта также может быть причиной чрезмерной заделки.

Это может быть связано с использованием креплений с высокой прочностью на разрыв в относительно мягких материалах. Упрочненные шайбы или использование фланцевых крепежных деталей могут уменьшить такие эффекты. Следует проявлять осторожность при использовании коротких болтов, скрепляющих вместе несколько интерфейсов. В таких соединениях небольшое удлинение болта может быть значительно уменьшено за счет большого количества заделок, чего можно ожидать.

Порядок затяжки болтов

Это может показаться здравым смыслом, но если вы потратите дополнительное время на то, чтобы убедиться, что вы выполнили правильную последовательность затяжки болтов, это может существенно изменить ситуацию.

В этом сообщении блога мы рассмотрим основы процедуры затяжки болтов.

Фланцевые соединения работают только тогда, когда все компоненты исправны. Основной причиной негерметичности стыков прокладок является неправильная установка. Перед тем, как приступить к установке болтов, выполните следующие действия:

  • Очистите поверхности фланца и проверьте на наличие дефектов, таких как заусенцы и вмятины
  • Проведите визуальный осмотр всех болтов и гаек на предмет ржавой или поврежденной резьбы.При необходимости замените.
  • Смажьте гайки и болты, чтобы уменьшить трение во время затяжки. Это, в свою очередь, снижает вероятность выхода болта из строя во время установки и увеличивает срок его службы.

Оттуда затяните вручную до плотного прилегания к фланцу. И всегда следите за тем, чтобы при затяжке болтов использовалась правильная последовательность:

Для фланцев с четырьмя и восемью болтами:

  • 1 st круглая — 30 процентов конечного крутящего момента
  • 2 nd круглый — 60 процентов от конечного крутящего момента
  • 3 ряд круг — 100 процентов конечного крутящего момента
  • Конечная круглая — по часовой стрелке или против часовой стрелки вокруг фланца

Для фланцев с 12 или более болтами:

  • 1 st круглая — 20 процентов конечного крутящего момента
  • 2 nd круглый — 40 процентов конечного крутящего момента
  • 3 ряд круг — 80 процентов конечного крутящего момента
  • 4 круг — 100 процентов конечного крутящего момента
  • Конечная круглая — по часовой стрелке или против часовой стрелки вокруг фланца

ОБРАТИТЕ ВНИМАНИЕ: Приведенные выше последовательности затяжки болтов являются «наиболее распространенными», но вы всегда должны подтверждать точные схемы затяжки для вашего оборудования с командой инженеров на месте.

Вы беспокоитесь, что у вас нет подходящих инструментов для процедуры затяжки болтов? Maxpro может помочь.

Мы потратили почти 25 лет на предоставление качественных динамометрических инструментов клиентам в таких критически важных отраслях, как строительство, электроэнергетика и армия.

Кроме того, мы также можем проверить правильность калибровки этих инструментов с помощью нашей калибровочной лаборатории, аккредитованной A2LA.

Мы также следим за тем, чтобы каждый динамометрический инструмент, который мы арендуем или продаем, соответствовал стандартам ISO / IEC 17025, что гарантирует нашим клиентам уверенную затяжку болтов.Свяжитесь с Maxpro сегодня, чтобы узнать, как мы можем помочь вам достичь высочайших стандартов в вашем следующем проекте.

Порядок затяжки фланцевых болтов, последовательность, рекомендуемая последовательность затяжки фланцевых болтов, Как затянуть фланец API

ЗАТЯЖКА БОЛТА ПОСЛЕДОВАТЕЛЬНОСТЬ ДЛЯ ФЛАНЦЕВ, ИСПОЛЬЗУЮЩИХ 12 БОЛТЫ.

Смажьте резьбу болта, гайки и гайку. опорная поверхность (в месте соприкосновения с фланцем).

После сборки фланца и всех гаек есть был запущен вручную, начните затягивать гаечный ключ после последовательность указанных цифр (отмечая номер на фланец с мелком помогает отслеживать затяжку процесс).

Во время всех следующих шагов держите любой зазор между фланцами даже по всей окружности, и орехов составляло примерно одинаковое количество на каждом конце болт.

  • В первый раз просто зажать орехи ручной гаечный ключ.

  • Второй раз затяните гайки плотно тем же гаечным ключом.

  • В третий раз применять рекомендуется примерно 25% крутящий момент.

  • В четвертый раз нанесите примерно 75% рекомендованного крутящий момент.

  • В пятый раз нанесите 100% рекомендуемый крутящий момент.

  • Продолжайте затягивать гайки со всех сторон, пока гайки не перемещаются при рекомендуемом крутящем моменте 100%.

  • Если возможно, подтяните через 24 часа . M Остальная потеря предварительного натяга болта происходит в пределах 24.


Как затягивать фланцы API, порядок затяжки фланцевых болтов, последовательность моментов затяжки, рекомендуемая последовательность затяжки фланцевых болтов, как и в каком порядке следует затягивать болты фланцев API?

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ БОЛТОВ ФЛАНЦЕВ API.

Смажьте резьбу болта, гайки и поверхность подшипника гайки (там, где она соприкасается с фланцем).

После сборки фланца и всех гаек есть был запущен вручную, начните затягивать гаечный ключ после последовательность указанных цифр (отмечая номер на фланец с мелком помогает отслеживать процесс затяжки).

Во время всех следующих шагов держите любой зазор между фланцами даже по всей окружности, и гаек составляло примерно одинаковое количество на каждом конце болта.

  • В первый раз просто затяните гайки ручным ключом.

  • Второй раз плотно затяните гайки тем же ключом.

  • В третий раз примените приблизительно 25% рекомендованного крутящего момента.

  • В четвертый раз примените примерно 75% рекомендованного крутящего момента.

  • В пятый раз приложите 100% рекомендованного крутящего момента.

  • Повторяйте этот процесс до тех пор, пока гайки не перестанут вращаться со 100% рекомендованным крутящим моментом.

  • Если возможно, повторно затяните через 24 часа. Большая часть потери предварительного натяга болта происходит в пределах 24.


Для фланца Справочная таблица прокладок, болтов и моментов затяжки, щелкните здесь.

Для фланцев с более 32 болтов, затяните болты группы из 3 смежных болтов в соответствии с последовательностью Фланец на 12 болтов.

Для фланцев с 40 и более болтов, затяните болты в смежных группах по 4 болта определяется как количество болтов, деленное на 4. Следуйте тому же правилу. для всех фланцев с 40 и более болтами. Лучший источник рекомендаций в отношении последовательности затяжки болтов для фланцев — ASME PCC-1. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
