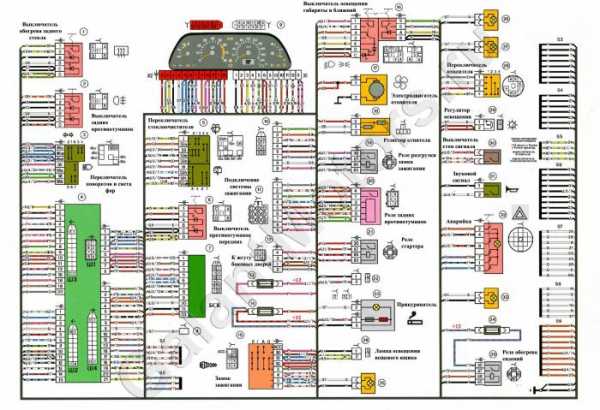

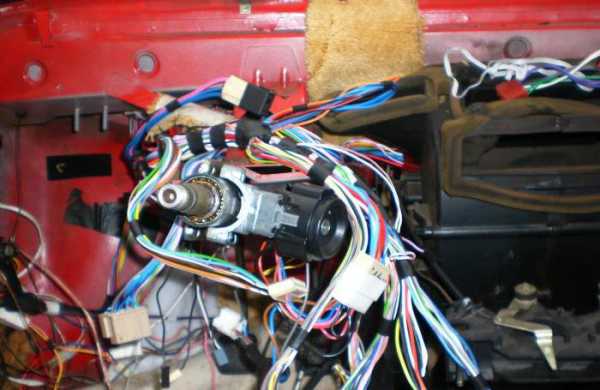

Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

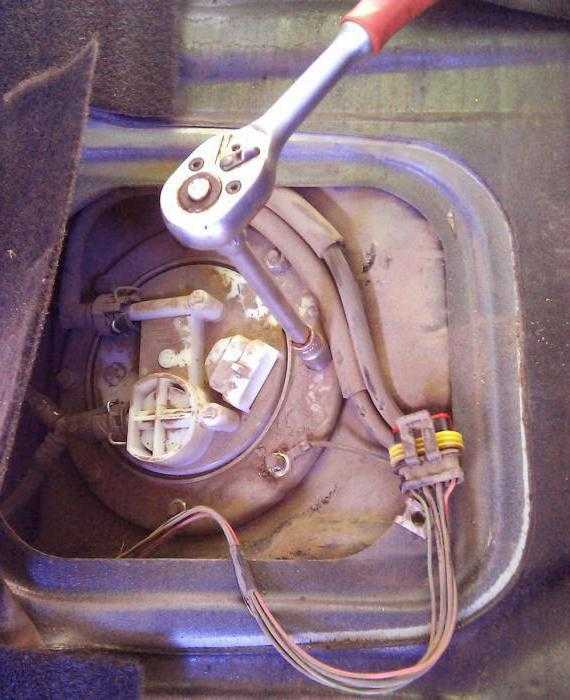

  1. Электронасос топлива.
  2. Форсунки в топливной рампе.
  3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

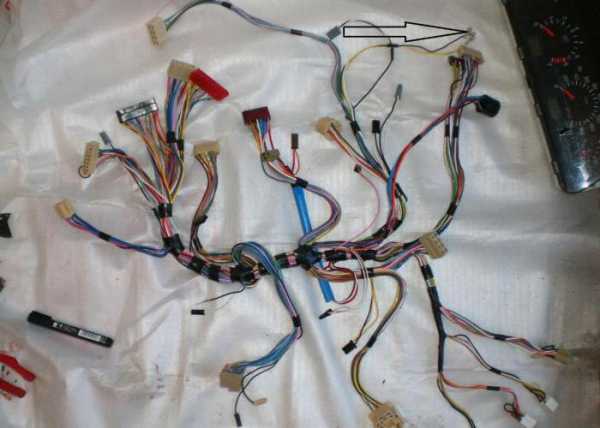

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Топливоподача.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Питание (аккумуляторная батарея и генератор).
  7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея.

Стартер состоит из таких компонентов:
  1. Обмотка статора (неподвижной части).
  2. Роторная обмотка (возбуждения).
  3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
  4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
  5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

  1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
  2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
  3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
  4. Замыкаются силовые контакты, и начинает вращаться ротор.
  5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
  6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

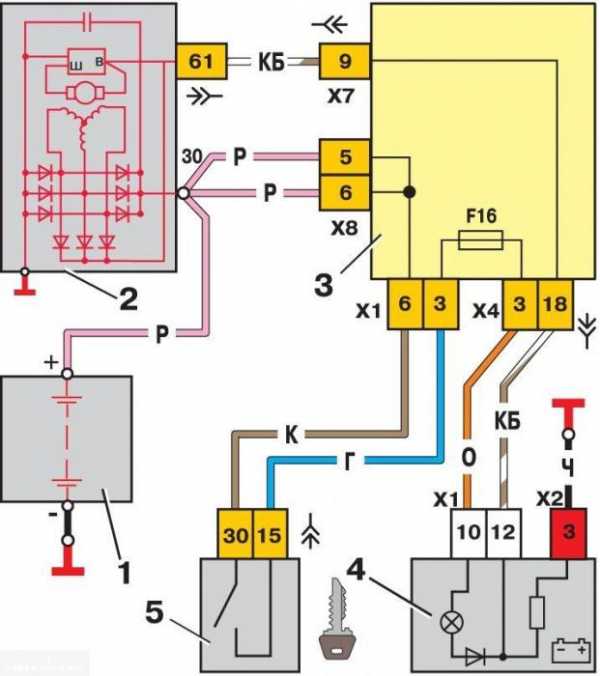

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

  1. Роторная обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Статорная обмотка.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.
Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

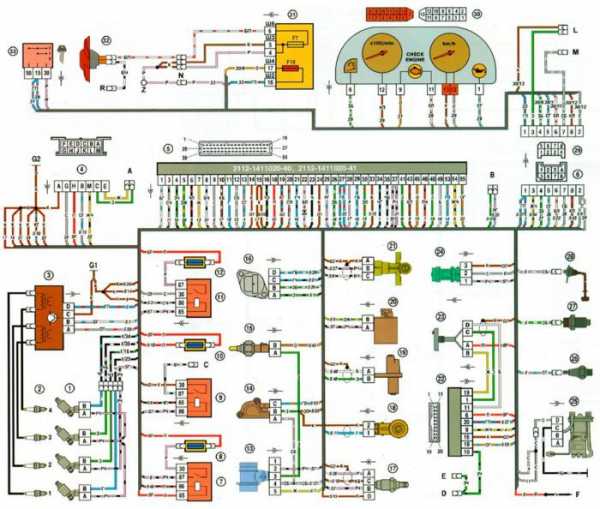

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:
  1. Корпус из пластика и металла.
  2. В основе схемы находится микроконтроллер.
  3. Ко входам микроконтроллера произведено подключение датчиков через согласующие устройства.
  4. К выходам контроллера подключены усилители сигнала, электронные ключи и реле.

Микроконтроллер позволяет подавать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема проводки ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как немного больше параметров нужно для управления двигателем.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые соединены с электронным блоком управления. Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положения коленчатого вала.
  3. Фаз (положения распредвала).
  4. Скорости (находится на тросике спидометра).
  5. Расхода воздуха. Вместо него может использоваться МАР-сенсор.
  6. Давления.
  7. Детонации.
  8. Кислорода.

Все эти считывающие устройства корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема проводки ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать и о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

fb.ru

Эбу проводка ваз 2114


Схема проводки ВАЗ-2114. Исправление неисправностей своими руками

Реализована схема проводки ВАЗ-2114 максимально простым способом. Функцию провода, передающего отрицательный полюс питания, выполняет кузов автомобиля. Такая схема используется в большинстве современных авто. В конструкции электропроводки нет никаких сложных узлов, выполнить самостоятельное обслуживание и ремонт может каждый водитель. Главное – уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и то, за какой конкретно узел они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные особенности

Главная особенность схемы проводки ВАЗ-2114 заключается в том, что необходимо питание подавать на все узлы, обеспечивающие впрыск топлива:

  1. Электронасос топлива.
  2. Форсунки в топливной рампе.
  3. Систему датчиков.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных моторах устанавливались только модули зажигания, которые, по сути, представляют собой коммутатор со встроенными катушками (всего их две). А вот на 16-клапанных двигателях ставилось по одной катушке на каждую свечу. Такая схема более совершенна, так как при выходе из строя катушки откажет только один цилиндр.

В основе вообще всего автомобиля лежит конструкция предшественника – ВАЗ-2109. Такая же форма кузова, используемые элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя, коробки передач. Намного привлекательнее смотрится новая европанель. В ней используются более привлекательные датчики и другие приборы.

Конструкция электропроводки автомобиля

Общую схему проводки ВАЗ-2114 можно разбить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Топливоподача.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Питание (аккумуляторная батарея и генератор).
  7. Системы дополнительного оборудования – дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и т. д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Установлены они в монтажном блоке под капотом (как и на предшественнице, ВАЗ-2109).

Коммутация происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока по кнопкам при включении мощных потребителей. Причина – при прямой коммутации высоких токов происходит разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В схеме проводки ВАЗ-2114 (инжектор и карбюратор если в системе питания) обязательно присутствует стартер. С его помощью происходит запуск двигателя. При этом в качестве источника питания выступает аккумуляторная батарея. Стартер состоит из таких компонентов:

  1. Обмотка статора (неподвижной части).
  2. Роторная обмотка (возбуждения).
  3. Бендикс – предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из вилки привода, обгонной муфты и шестерни.
  4. Втягивающее реле – приводит в движение бендикс и силовые контакты.
  5. Крышки, щеточный узел и прочие детали.

Как работает стартер?

Питание стартера происходит от аккумуляторной батареи напрямую – от верхнего вывода втягивающего реле идет провод к плюсовой клемме АКБ. Работа системы запуска происходит по такой схеме:

  1. При повороте ключа зажигания подается питание на все компоненты топливной системы, ЭБУ.
  2. При установке ключа в положение «Старт» подается питание на управляющий вывод тягового реле.
  3. Обмотки втягивающего создают магнитное поле, которое заставляет переместиться сердечник.
  4. Замыкаются силовые контакты, и начинает вращаться ротор.
  5. Бендикс одновременно с этим перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
  6. Коленчатый вал начинает вращаться, происходит впрыск топлива в камеры сгорания и подача высокого напряжения на электроды свечей.

Именно так работает вся система запуска двигателя любого автомобиля, в том числе и ВАЗ-2114.

Конструкция генератора

Второй источник питания любого автомобиля – это генератор. Он необходим для питания всех потребителей при запущенном двигателе. Генератор состоит из следующих частей:

  1. Роторная обмотка возбуждения.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя крышки.
  5. Статорная обмотка.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок.
  9. Конденсатор.

Конструкция проверенная, используется также во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения его достаточно проста (см. выше) – провод идет от силового контакта к плюсу аккумуляторной батареи. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и питание всех потребителей.

Как работает генератор?

При остановленном двигателе происходит питание роторной обмотки. Следовательно, присутствует магнитное поле вокруг нее. Но так как не вращается ротор, поле это неподвижное. Поэтому не выполняется одно из обязательных условий работы генераторной установки – магнитное поле должно быть постоянным и движущимся. Все условия выполняются только лишь тогда, когда стартер начинает раскручивать коленчатый вал. При этом генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но особенность конструкции любого автомобильного генератора в том, что вырабатывается переменный ток. Причем три фазы на выходе появляются, а для питания всех потребителей нужен переменный постоянный ток. Иначе вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока используется блок из полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе применяется по одной простой причине – пульсаций намного меньше. На выход выпрямителя установлен конденсатор – с его помощью получается избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но вот есть одна огромная проблема – в зависимости от частоты вращения коленчатого вала, генератор может вырабатывать напряжение от 10 до 30 Вольт, а такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне – 12 В. На самом деле, конечно, генераторы вырабатывают немного больше – 13,6-14,6 В. Только в таком случае будет происходить нормальная зарядка аккумулятора. Можно стабилизировать напряжение на выходе, но проблема в том, что потребляемый ток очень большой.

И стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но намного проще стабилизировать питание роторной обмотки. Если величина напряжения, подаваемого на нее, будет стабильна, то и магнитное поле не изменится ни при каких обстоятельствах. Осуществляется такое действие при помощи регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор объединен со щеточным узлом.

Электронный блок управления

Очень сложной оказывается схема проводки ЭБУ ВАЗ-2114, так как к нему подсоединяется большое количество датчиков и исполнительных механизмов.

Электронный блок управления – это «мозг» всей системы, он состоит из таких компонентов:
  1. Корпус из пластика и металла.
  2. В основе схе

motorsmarine.ru

Электросхема ВАЗ 2114 инжектор: устройство и особенности

Электросхема автомобиля – важнейший документ, на основании которого можно разобраться с неисправностью любой электрический детали и понять, когда неисправна проводка, а когда предохранители. Если взять за пример схему ВАЗ 2114 на системе инжектор. То можно увидеть типовой набор стандартных устройств. Аналогичная электросхема устанавливается и на ранних моделях автомобиля ВАЗ 2115 инжектор.



Составляющие электросхемы

Итак, в автомобиле ВАЗ 2114 с системой инжектор, электропроводка, как и ее схема, состоит из 75 конструктивных элементов, причем большая часть из них – это предохранители. Вообще же электросхему можно поделить на несколько важнейших блоков. Вот они:

  • Блок фар ВАЗ 2114 инжектор. Здесь находится вся электроника, связанная с работой системы освещения ВАЗ 2114.
  • Звуковые сигналы. Блок, отвечающий за работу клаксона и прочих звуковых сигналов этого автомобиля.
  • Набор различных датчиков. Сюда можно отнести все датчики, обеспечивающие штатную работу узлов и агрегатов автомобиля – это и датчик воздуха, давления масла, положения и так далее.
  • Предохранители. Их также в системе очень много. Главная задача этих электродеталей, защита электронных узлов автомобиля от перепадов напряжения, то есть, как и в обычных бытовых и радиоприборах.
  • Переключатели для различных подвижных элементов автомобиля, к примеру, подъемники стекол и прочее.
  • Соединительные провода или электропроводка, ее задача обеспечивать полную связь между всеми элементами, к примеру, чтобы предохранители реально были связаны со всей системой, отвечают именно провода.

На самом деле электрическая система автомобиля имеет гораздо больше различных элементов. Вообще, по сути это именно тот организм, который обеспечивает работоспособность машины. На одном бензине, естественно, далеко не уедешь и важнейшие элементы, такие как свечи, стартер или генератор также входят в электрическую систему ВАЗ 2114 инжектор. Именно поэтому в современных машинах с ней, как правило, возникает масса проблем.

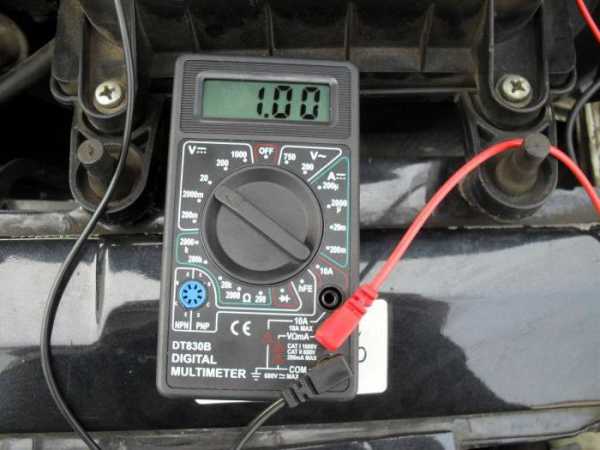

Неисправности и ремонт электросистемы

Вообще, если в автомобиле начинает барахлить электроника, это сложно не заметить. Могут запросто отказать фары, стеклоподъемники или перестанет заводиться двигатель. Конечно, основные неисправности электроники ВАЗа давно изучены. В основном проблемы возникают, как правило, со следующими элементами:

  • Монтажный блок.
  • Генератор.

В первом случае проблема решается довольно просто. В монтажном блоке автомобиля хранятся основные предохранители, и если перестает работать какой-либо элемент системы, первым делом следует заглянуть именно туда. Открыв крышку, вы увидите очень много предохранителей. Однако если внимательно изучить электросхему автомобиля на бумаге – разобраться с тем, какой из предохранителей может быть неисправен совсем несложно. Проверить предохранители на работоспособность можно с помощью специального прибора. Однако он есть далеко не у всех и поэтому проще заменить деталь на заведомо исправную. Если проблема именно в ней, то она тут же разрешится.

В случае с неисправным генератором все несколько сложнее. Это устройство, поставляющее, двигателю высоковольтный ток, хоть и работает по принципу магнитной индукции, таит в себе множество неприятных сюрпризов. За ремонт генератора своими руками браться крайне не рекомендуется. Пока есть хоть даже и призрачный шанс починить прибор лучше доверить это дело специалистам. В качественном автосервисе мигом установят причину всех ваших проблем и починят неисправный элемент электросистемы в кратчайшие сроки.
