Проверку работы ускорительного насоса карбюратора К-151 удобнее всего производить при снятой крышке поплавковой камеры. Хотя при наличии хорошего направленного освещения ее можно осуществить, не разбирая карбюратора.
Проверка работы ускорительного насоса карбюратора К-151, схема, проверка и регулировка производительности ускорительного насоса карбюратора.
Признаком исправности ускорительного насоса карбюратора К-151 является наличие не искривленной струи топлива, выходящей из распылителя ускорительного насоса при резком открытии дроссельных заслонок и заполненной топливом поплавковой камере. При этом после нескольких качков, необходимых для заполнения рабочей полости насоса, при каждом перемещении рычага из распылителя должна выходить ровная, не попадающая на стенки большого и малого диффузоров струя топлива.
Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

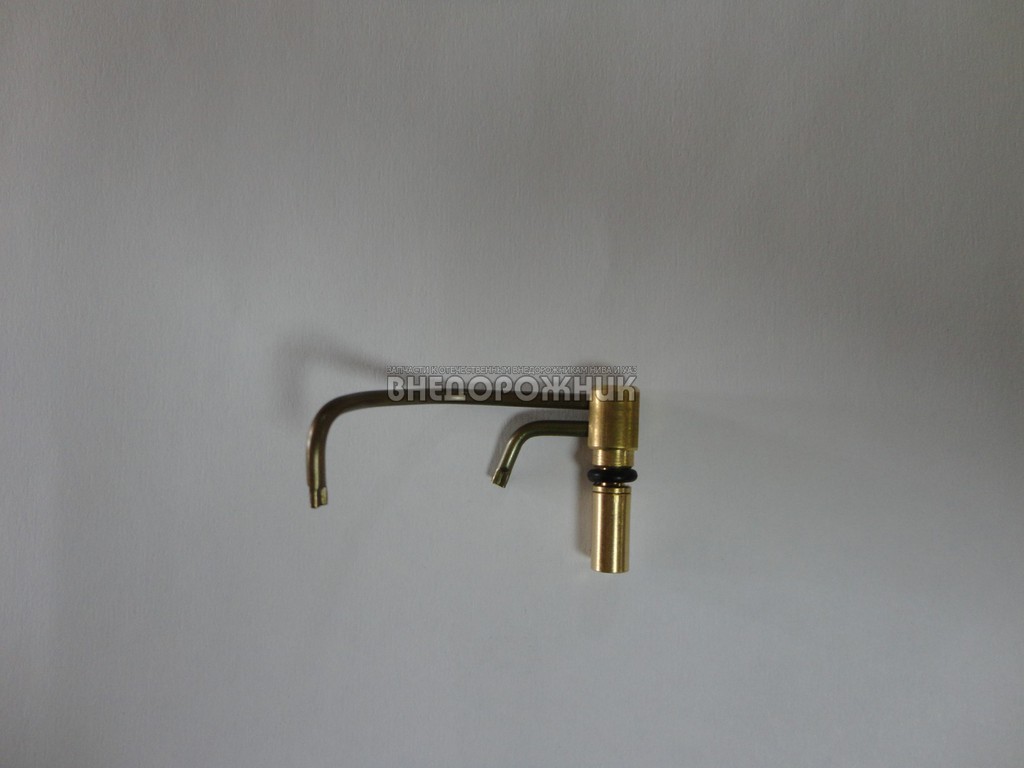

Нарушение формы и направления струи распылителя ускорительного насоса карбюратора К-151 свидетельствует о частичном засорении распылителя. В момент качка из дренажного отверстия у дна поплавковой камеры должна выходить небольшая струя топлива. Ее можно наблюдать на снятом с двигателя карбюраторе без крышки поплавковой камеры и поплавка. Для этого наклонить его так, чтобы дренажное отверстие слегка обнажилось.
Схема ускорительного насоса карбюратора К-151.
При отсутствии струи топлива из распылителя ускорительного насоса убедитесь в исправности нагнетательного клапана в винте крепления распылителя и чистоте его отверстия. А также в чистоте отверстия распылителя. При отсутствии положительного результата разберите диафрагменный механизм ускорительного насоса. Промойте его полость и продуйте все отверстия каналов ускорительного насоса струей сжатого воздуха.
Прочистить отверстие распылителя ускорительного насоса карбюратора К-151 можно отрезком медной или даже стальной проволоки диаметром 0,3 мм.
Иногда бывает необходимо прочистить иглой, проволокой или даже сверлом диаметром 1,5 мм подводящий канал в корпусе распылителя со стороны отверстия его крепления.
Проверка и регулировка производительности ускорительного насоса карбюратора К-151.
Проверить и при необходимости отрегулировать производительность ускорительного насоса карбюратора К-151 можно только на снятом с двигателя карбюраторе. Для этого необходимо заполненный топливом карбюратор установить над воронкой с мензуркой. Затем выполнить следующие действия:
— Полностью открыть дроссельные заслонки. Удержать их 3-5 секунд в открытом положении.
— Затем закрыть на 1-2 секунды и вновь открыть.
— Повторить эти операции 10 раз подряд.
Объем собранного в мензурке топлива должен приблизительно (за вычетом потерянного и испарившегося топлива) соответствовать табличным данным, приводимым в технической характеристике карбюратора.
При значительном несоответствии полученного результата табличным данным можно попытаться скорректировать производительность ускорительного насоса карбюратора К-151, вращая регулировочную иглу на жиклере дренажного канала ускорительного насоса.
При заворачивании иглы производительность увеличивается. А при отворачивании — уменьшается.
По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.
Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти
Назначение и принцип действия ускорительного насоса карбюратора.
Вспомогательные устройства карбюраторов
В режиме разгона при резком открытии дроссельной заслонки происходит значительное обеднение горючей смеси, что вызывает «провал» в работе двигателя. Объясняется это тем, что плотность воздуха значительно меньше, чем плотность бензина, в результате чего в начальный момент расход воздуха через воздушный канал увеличивается быстрее, чем истечение топлива из дозирующих систем, что и приводит к переобеднению горючей смеси.
Кроме того, при открытии дроссельной заслонки ухудшаются условия испарения топлива из-за повышения давления во впускном трубопроводе и понижения температуры горючей смеси.
Для предотвращения этих негативных явлений в карбюраторе применяются специальные устройства – ускорительные насосы, которые подают дополнительное количество топлива при резких открытиях дросселя.
Ускорительный насос служит для улучшения приемистости двигателя посредством принудительного впрыска дополнительных порций топлива в смесительную камеру при резком открытии дроссельной заслонки. Ускорительный насос, который может иметь механический, пневматический или мембранный привод, устанавливают отдельно или совмещают с экономайзером карбюратора.
***
Наибольшее распространение получили насосы с механическим приводом поршневого или мембранного типа.
На рисунке 1 показана схема ускорительного насоса поршневого типа.
При резком открытии дроссельной заслонки 1 через систему рычагов и пружину 5 поршень 6 насоса перемещается вниз. При перемещении поршня обратный клапан 7 закрывается, а нагнетательный клапан 4 открывается, и топливо через него подается в распылитель 2, откуда впрыскивается в воздушный канал карбюратора.
Если дроссельная заслонка открывается медленно, топливо из подпоршневого пространства через зазоры между поршнем 6 и его гильзой перетекает в надпоршневую полость, в связи с чем подача топлива насосом или уменьшается, или прекращается совсем. Заполняется насос топливом через обратный клапан 7 при закрытии дросселя.
На рисунке 2 показана схема ускорительного насоса мембранного типа.
При резком открытии дроссельной заслонки 7 кулачок 6, расположенный на ее оси, перемещает рычаг 5 и через толкатель 4 нажимает на мембрану 3, преодолевая сопротивление возвратной пружины.
Мембрана через колодец ускорительного насоса, шариковый клапан 2 и распылители 1 подает топливо в смесительные камеры карбюратора, обогащая смесь. При возвращении мембраны в исходное положение топливо из поплавковой камеры засасывается через обратный шариковый клапан 8, поступая в рабочую полость ускорительного насоса.
***
