Сигнализация Старлайн В6 (StarLine B6)

Сигнализация StarLine B6  с двухсторонней связью и большим спектром противоугонных, охранных  и сервисных функций. С данной сигнализацией идет в комплекте удобный брелок с удобным ЖК-дисплеем.

Брелок имеет дальность оповещения до 1200 м. Использование диалогового кода радиоуправления SLP обеспечивает защиту сигнализации от интеллектуального взлома. Сигнализация может быть установлена на любые автомобили вне зависимости от типа двигателя и коробки передач. В данной модели более 48 разнообразных функций, которые обеспечивают ее владельцу не только качественную защиту, но и комфортную работу при использовании данной автомобильной сигнализации.

Схема подключения:

Комплектация:

Центральный блок сигнализации
Один брелок без двусторонней связи
Один брелок с двусторонней связью с ЖКИ
Чехол для брелока с ЖКИ
Приемопередатчик
Двух-уровневый датчик удара
Кнопка капота
Светодиод
Комплект проводов
Сервисная кнопка

Инструкция
Памятка пользователя

Видео обзор:

Инструкции:

Инструкция

Брелок:

signalizaciya-starline.ru

инструкция по эксплуатации и установке, автозапуск, схема подключения, возможные проблемы автосигнализации, отзывы и фото

Это российская сигнализация обладает всем перечнем функций, свойственных передовым устройствам такого типа, а также соответствует последним требованиям к удобству эксплуатации. По инструкции Starline B6 может устанавливаться на транспортные средства, напряжение в электросети которых находится в пределах 9 и 24 вольт, устанавливать её на мотоциклетную технику нельзя.

Содержание

Открытьполное содержание

[ Скрыть]

Характеристика автосигнализации Starline B6

Данная система защиты автомобиля от угона имеет опцию автоматического запуска двигателя, которая позволяет обеспечить настройку и старт силового агрегата по команде водителя. Для управления этой опцией установленная на авто сигнализация должна быть дополнена специальным реле.

Кроме удалённого управления силовой установкой, сигнализация Starline B6 имеет дополнительные опции, повышающие комфорт управления автомобилем и расширяющие список охранных функций.

Обзор технических параметров противоугонной системы с автозапуском Starline Twage Dialog:

  • для передачи сигналов между микропроцессорным модулем и коммуникатором используется канал с рабочей частотой 433,92 МГц;
  • радиус действия брелока при отправке импульсов — около 600 м;
  • если использование коммуникатора осуществляется в режиме получения сигналов, то диапазон работы увеличивается до 1,2 км;
  • в случае с дополнительным брелоком радиус действия — не больше 15 м;
  • датчик удара охранной установки относится к классу пьезоэлектрических устройств;
  • рабочий диапазон температур противоугонной системы составляет от –40 до +85 градусов;
  • уровень напряжения для питания Старлайн Б6 должен быть в диапазоне от 9 до 18 вольт;
  • при включенном режиме защиты система потребляет не больше 20 мА;
  • максимальное значение тока на выходе сирены составляет 2 А;
  • для эксплуатации основного пейджера в устройство устанавливаются источники питания класса ААА, рассчитанные на 1,5 В;
  • запасной коммуникатор работает от 3-вольтных батареек стандарта CR2032.

Описание рабочих зон, которые защищает противоугонная система Старлайн Б6 Диалог:

  1. Двигатель транспортного средства.
  2. Замки дверей, капота и багажного отделения. Для обеспечения защиты применяются концевые переключатели, реагирующие на открытие замочных изделий без отключения охраны.
  3. Рычаг ручного тормоза. Для защиты также применяется концевой выключатель.
  4. Кузов транспортного средства, окна и двери. Корпус авто защищается от любых внешних воздействий и ударов посредством применения датчика чувствительности.
  5. Для надежности работы системы зажигания используется специальный вход контроля напряжения на выключателе.

Краткий обзор параметров противоугонного комплекса Starline B6 представлен в видеоролике, снятом пользователем Alex M.

Комплектация

Описание комплекта поставки от производителя:

  1. Сервисный мануал по обслуживанию и использованию. Руководство позволяет правильно подключать охранную систему благодаря схемам, входящим в комплектацию.
  2. Брелок с дисплеем и опцией двухсторонней связи. Для питания этого устройства предусмотрены специальные батарейки.
  3. Защитный чехол для основного коммуникатора.
  4. Запасной пульт без обратной связи и экрана.
  5. Микропроцессорный модуль сигнализации.
  6. Блок приемопередатчика с антенной.
  7. Двухуровневый датчик удара.
  8. Наклейки для крепления модуля приемопередатчика на лобовом стекле машины.
  9. Комплект проводов для подключения микропроцессорного блока, антенного адаптера, датчика чувствительности, центрального замка.
  10. Кабели, предназначенные для создания блокирующей цепи двигателя.
  11. Светодиодный индикатор.
  12. Концевой переключатель для установки на капот автомобиля.
  13. Кнопка входа в аварийный режим. С ее помощью потребитель может управлять охранной системой при отсутствии брелока.

В комплектацию сигнализации Старлайн Б6 не входят концевые переключатели для дверей и багажника, а также сирена, их надо докупить отдельно.

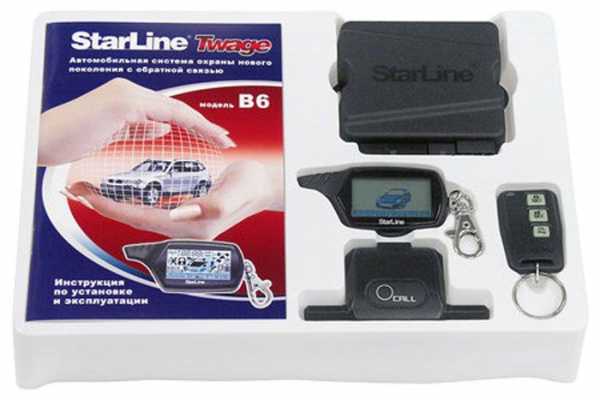

Полная комплектация Starline B6
Фото коммуникатора для управления системой Starline B6

Преимущества и недостатки сигнализации Starline

Достоинства:

  1. Отображает информацию о работе сигнализации на дисплее брелока. В случае срабатывания системы на экране появится индикация зоны, из-за которой включилась тревога. Если произойдет выключение сигнализации, данные об этом также появятся на дисплее.
  2. Обеспечивает надежную защиту транспортного средства благодаря передовым технологиям разработчика. Посредством диалоговой кодировки сигнала вероятность перехвата команд код-грабберами и сканерами сводится к минимуму.
  3. Качественно работает в сложных погодных условиях.

В соответствии с отзывами автолюбителей недостатки у системы следующие:

  1. Быстрый разряд батареек в пульте. При первичной настройке противоугонного комплекса источники питания садятся еще быстрее.
  2. Некачественная техническая поддержка потребителей. По отзывам автовладельцев, дождаться ответа от представителей производителя в онлайн-режиме почти невозможно.

Комментарий о работе противоугонной системы Старлайн Б6 с демонстрацией одного из недостатков представлен пользователем Леонидом Акимцевым.

Установка сигнализации

Перед выполнением монтажа рекомендуется отдельно собрать все элементы Старлайн и подключить их к аккумулятору, чтобы убедиться в работоспособности системы. Если после установки охранный комплекс откажется работать, потребитель может быть уверен, что проблема связана с подключением.

Для монтажа сигнализации нужно выполнить следующие действия:

  1. Отключить бортовую сеть в машине.
  2. Установить главный блок.
  3. Установить сирену.
  4. Установить приемопередатчик.
  5. Установить датчики.
  6. Установить концевики.
  7. Произвести монтаж аварийной кнопки.

Шаг 1: Отключить бортовую сеть в машине

Процедура отключения питания пошагово выглядит так:

  1. В автомобиле выключается все электрооборудование.
  2. Отключается зажигание.
  3. Открывается моторный отсек.
  4. С использованием железной щетки выполняется очистка клемм на аккумуляторе.
  5. Для ослабления зажимов необходимо открутить болты гаечным ключом.

Шаг: 2: Установить главный блок

Особенности монтажа микропроцессорного модуля:

  1. Установка производится в салоне машины. В моторном или багажном отсеке размещение блока не допускается из-за вероятности воздействия влаги или высоких температур на устройство.
  2. Монтаж должен выполняться скрытым образом. Это позволит предотвратить быстрое выключение системы в случае взлома, поскольку отключив блок управления, преступник сможет угнать авто. Монтаж модуля выполняется под комбинацией приборов или за ней.
  3. Необходимо снять декоративную облицовку салона. Фиксация осуществляется на ровной поверхности посредством пластиковых стяжек или саморезов. Модуль надо качественно закрепить, чтобы предотвратить его перемещение в результате воздействия вибраций при движении.
  4. Фиксация устройства осуществляется разъемом вниз. Это связано с тем, что в случае попадания влаги капли жидкости не должны проникнуть внутрь, стекая по проводам к колодке.
  5. Для дополнительной защиты блока управления от воздействия вибраций его можно обмотать куском поролона.

Шаг 3: Установить сирену

Особенности монтажа:

  1. Устройство ставится в моторном отсеке, подальше от источников высоких температур и влаги. Поэтому его нельзя размещать рядом с головкой блока цилиндров.
  2. Рупор сирены направляется вниз или в сторону, но не вверх. Это позволит предотвратить скопление влаги внутри устройства.
  3. Для крепления сирены используются специальные кронштейны, которые входят в комплектацию.
  4. После монтажа надо удостовериться, что к устройству, а также его электроцепям отсутствует доступ из-под днища автомобиля.

Шаг 4: Установить приемопередатчик

Нюансы размещения антенного адаптера:

  1. Монтаж производится в салоне автомобиля, на внутренней поверхности лобового или заднего стекла, в углу. Место установки предварительно надо промыть и обезжирить.
  2. Рекомендуется закрепить устройство как можно выше, чтобы обеспечить качественный сигнал. Фиксация приемопередатчика не допускается на обшивке потолка или рядом с металлическими предметами. Их наличие приведет к ухудшению сигнала и появлению помех.
  3. Фиксация антенного модуля производится с использованием двухстороннего скотча или клея.

Пользователь Александр Шкуревских рассказал о диагностике приемопередатчика от сигнализации Starline B6 перед установкой.

Шаг 5: Установить датчики

Особенности монтажа:

  • контроллер чувствительности ставится в салоне автомобиля, рекомендуется выбрать центральную часть кузова;
  • допускается установка устройства на перегородке, отделяющей моторный отсек от салона автомобиля;
  • при монтаже датчик надо максимально прочно зафиксировать, иначе его перемещение приведет к ложным срабатываниям сигнализации;
  • ставить пластиковые или резиновые прокладки между контроллером и рабочей поверхностью не допускается.

Шаг 6: Установить концевики

Особенности монтажа деталей:

  1. Концевые переключатели ставятся на все двери, багажный отсек и капот, где должны быть предусмотрены специальные отверстия для этого. Если транспортное средство куплено недавно и еще находится на гарантии, то сверлить кузов самостоятельно не допускается.
  2. Установку концевых переключателей надо выполнять в местах, меньше всего подверженных воздействию влаги.

Шаг 7: Монтаж аварийной кнопки

Особенности установки:

  1. Размещение этого элемента выполняется скрытым образом. Рекомендуется поставить кнопку под комбинацией приборов, поскольку у автовладельца должен быть к ней доступ, когда он находится на месте водителя.
  2. Для маскировки клавишу можно обмотать изолентой, но ее цвет должен соответствовать штатной.
  3. После выполнения установки все элементы противоугонного комплекса подключаются к блоку управления.

Схемы подключения

Укладка проводов должна выполняться скрытно в местах, где нет движущихся узлов, под облицовкой салона. Для обеспечения более надежной защиты электроцепи можно обмотать изолентой.

Схема соединений микропроцессора Starline B6
Карта подключения основного блока Starline B6

Руководство по эксплуатации

В соответствии с инструкцией Starline B6, перед использованием коммуникатора потребитель должен установить в устройство рабочий источник питания. Для этого выполняется демонтаж задней крышки пульта. Аккумулятор вставляется в свободный отсек с учетом полярности.

За что отвечают кнопки пейджера?

Описание клавиш коммуникатора:

  1. Кнопка 1 используется для активации режима охраны с подтверждающими звуковыми сигналами или без них. В случае, когда сопровождение должно быть, то клавиша нажимается один раз кратко, если нет — то «клик» последовательный. Этот элемент позволяет активировать и выключать контроллер чувствительности по уровням посредством двойного нажатия. При включенном зажигании одиночный «клик» позволит запереть замки дверей.
  2. Клавиша 2 предназначена для отключения защитной функции автомобиля кратковременным либо последовательным нажатием. Если подтверждающие звуковые сигналы включены, то «клик» должен быть кратким. При двойном нажатии на кнопку происходит активация либо отключение дополнительного контроллера по уровням. Если «клик» кратковременный и зажигание включено, это приведет к деактивации замков в дверях. Двойное нажатие на клавишу ведет к отключению функции «Антиограбления», а одинарное — к выключению сирены при срабатывании тревоги.
  3. Кнопка 3 применяется для включения опции «Поиска» или контроля состояния транспортного средства. В первом случае нажатие должно быть двойным, а во втором — одинарным. Если «клик» на кнопку последовательный, пользователь зайдет в меню управления дополнительным каналом 3. Длительное нажатие на клавишу приведет к активации курсорного выбора функций, пользователь сможет настроить опции «Антиограбление», блокировку двигателя и т. д.
  4. Одновременно зажав клавиши 1 и 2 при выключенном зажигании, пользователь сможет зайти в настройку опции «Паники». Если система зажигания в автомобиле активирована, то нажатие на эти кнопки позволит запустить функцию «Антиограбления» по команде.
  5. Единовременное надавливание на клавиши 1 и 3 приведет ко включению опции блокировки кнопок на пульте. Если потребуется выключить эту функцию, то используются клавиши 2 и 3. Их также надо нажать одновременно.
  6. При последовательном «клике» на клавиши 1 и 3 производится включение режима охраны на автомобиле с запущенным двигателем.
  7. При нажатии третьей, а потом первой кнопок, сигнализация войдет в меню настройки дополнительного канала 1.

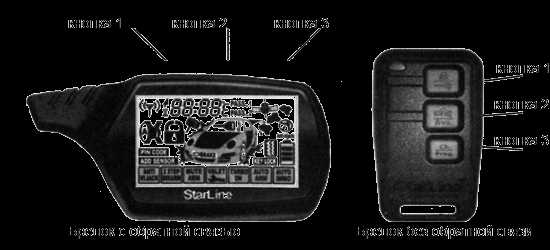

Описание клавиш основного и запасного пультов Starline B6

Как настроить функции брелока?

Использование всех опций охранной системы возможно только после привязки коммуникатора. Допускается программирование исключительно брелоков, входящих в комплект сигнализации. Использование пультов от других моделей не допускается.

Программирование брелока

Привязка нового коммуникатора:

  1. Процедура выполняется при выключенном зажигании. Потребитель должен 7 раз нажать на сервисную кнопку «Валет».
  2. Ключ в замке прокручивается, чтобы активировать зажигание. Сирена должна сработать 7 раз, это свидетельствует о включении охранного режима.
  3. Клавиши 1 и 2 коммуникатора нажимаются одновременно. При успешной привязке брелока охранная система воспроизведет один сигнал сирены.
  4. Предыдущий пункт повторяется для программирования каждого пульта. Временной интервал между привязками должен составить не больше 5 секунд. При программировании второго пульта сирена сработает дважды, третьего — трижды.
  5. Зажигание в автомобиле отключается прокручиванием ключа в замке.
Настройка встроенных часов

Особенности изменения параметров:

  1. Чтобы настроить часы на текущее время, клавишу 3 надо нажать и удерживать несколько секунд.
  2. Если брелок воспроизведет звуковой сигнал и индикатор часов начнет мерцать, производится изменение параметров. Для этого используются кнопки 1 и 2, первая увеличивает показания, вторая — уменьшает.
  3. Затем производится короткое нажатие на клавишу 3, это приведет ко входу устройства в меню настройки минут. Для увеличения параметров используется первая кнопка, для уменьшения — вторая.

Пользователь Roman vlz рассказал о самостоятельном изменении временных значений на брелоке управления Starline B6.

Настройка будильника

После изменения значения времени третья клавиша нажимается кратко. Смена параметров будильника осуществляется аналогично — с использованием кнопок 1 и 2. При переходе от настройки часов на минуты нажимается третья клавиша. Этот же элемент используется для активации и отключения функции.

Настройка таймера

Аналогичным образом выполняется изменение параметров таймера. Для уменьшения значений применяется вторая клавиша, для увеличения — первая. Активация и отключение функции производится третьей кнопкой.

Как включить защитный режим?

Особенности управления:

  1. Перед использованием функции охраны потребитель должен выключить зажигание и закрыть все двери.
  2. Для активации защиты нажимается первая клавиша коммуникатора.
  3. При включении сработает сирена и фары автомобиля. Произойдет активация охраны, светодиод начнет мерцать. На экране коммуникатора отобразятся индикаторы в виде рупора и закрытого замка.
  4. Для активации режима охраны без звукового сопровождения используется третья клавиша брелока. Она зажимается до момента, пока сигнализация не воспроизведет два звуковых сигнала. После того как кнопка отпускается, на экране пульта начнут моргать индикаторы, расположенные в нижнем ряду. Используя ту же клавишу, надо переместить курсор в положение значка с текстом «Mute ARM». Затем нажимается первая кнопка.

Как отключить сигнализацию?

Система будет отключаться путем нажатия на вторую клавишу устройства. Если коммуникатор выйдет из строя или потеряется, у потребителя остается возможность управления режимом защиты. Отключение охраны возможно с применением пароля или без него.

С использованием пароля

Деактивация защиты производится так:

  1. Дверь автомобиля открывается с помощью ключа. Сработает сирена противоугонной системы, начнут мерцать фары авто.
  2. В течение 20 секунд автовладелец вставляет ключ в замок и включает зажигание.
  3. Ввод пин-кода осуществляется с помощью аварийной кнопки «Валет». Число нажатий должно соответствовать первому символу пароля. К примеру, если это 3, то на кнопку «Валет» надо нажать трижды.
  4. Производится отключение зажигания. Если в пин-коде одна цифра, то режим охраны будет отключен. В случае, когда пароль двух- либо трехзначный, то после отключения зажигания его опять надо включить. Процедура ввода пин-кода повторяется.
Без использования пароля

Если код не был настроен, отключение производится так:

  1. Дверь автомобиля открывается ключом. Сработает сигнализация, начнет пищать сирена и мерцать габаритные огни авто.
  2. Ключ вставляется в замок, производится включение зажигания. После активации в течение 3 секунд пользователь должен три раза нажать на кнопку входа в аварийный режим.
  3. Затем зажигание выключается. При успешной деактивации режима охраны сирена должна воспроизвести двойной сигнал.

Канал «AVTOservis Nikitin» вкратце рассказал о способах отключения противоугонного комплекса Starline B6.

Диагностика и устранение неполадок

Тестирование работы охранной системы допускается только в случае, когда на сигнализацию не предоставляется гарантия. Если действует гарантийный срок, необходимо обратиться к представителям производителя, поскольку ремонт будет выполняться за их счет. Самостоятельная диагностика и проведение работ допускаются только в том случае, если гарантия закончилась.

Неисправность брелока

Особенности ремонта устройства:

  1. Сначала необходимо удостовериться в работоспособности элементов питания брелока. Вышедшая из строя батарейка подлежит замене.
  2. Если новый аккумулятор не помог, надо разобрать коммуникатор. Производится визуальная диагностика платы — любые следы наличия жидкостей следует удалить ваткой.
  3. Поврежденные элементы на плате подлежат ремонту и замене. Если вышла из строя кнопка, то надо перепаять ее контакт или установить новую клавишу. Все поврежденные контактные элементы подлежат перепайке. Если имеются следы окислений, то от них можно избавиться, используя строительную щетку или сухую салфетку.
  4. Программные неисправности следует решить с помощью перепрошивки устройства. Выполнить эту задачу сможет только специалист.

Повреждение электроцепей

Со временем проводники изнашиваются, на них стирается изоляционный слой. Это приводит к ухудшению связи между блоком управления и пультом, в некоторых случаях возможны неисправности в работе дверных замков. Поиск поврежденных электроцепей выполняется с использованием тестера или контрольной лампочки. Необходимо отсоединить от микропроцессорного модуля колодку с проводами и прозвонить каждый контактный элемент. Обнаруженные поврежденные кабели подлежат замене, скручивать их для восстановления работоспособности сигнализации не рекомендуется.

Поломка или неправильная установка антенного модуля

Особенности диагностики:

  1. Необходимо проверить целостность электроцепи антенного адаптера, а также убедиться в работоспособности контактов на разъеме. Поврежденный провод меняется на новый, если на колодке имеются окисления, их необходимо удалить.
  2. Вышедший из строя антенный модуль надо заменить.

Пользователь Андрей Кувшинов рассказал о процедуре поиска неисправностей в проводке транспортного средства.

Неисправности в работе центрального процессора

Неполадки в работе микропроцессора делятся на два типа:

  1. Для устранения программных неисправностей потребуется перепрошивка модуля. К таким поломкам относятся некорректная работа системы, произвольное включение тревожного режима и самостоятельное изменение параметров сигнализацией. Такая проблема часто проявляется в результате длительного использования охранного комплекса.
  2. Для устранения аппаратных неисправностей необходимо произвести визуальную диагностику. Пользователь должен убедиться в целостности колодки подключения микропроцессорного модуля и работоспособности контактов. Окисления с разъема удаляются, а поврежденные компоненты должны быть перепаяны. Возможно, проблема заключается в воздействии влаги на устройство, тогда блок придется разобрать и просушить его плату.

Проблемы в работе датчика чувствительности

При такой неисправности сирена будет срабатывать произвольно, без причины. Если контроллер был неправильно установлен, то он быстрее износится. Можно попробовать отрегулировать уровень чувствительности датчика, а также проверить целостность проводов, которые соединяют его с блоком. Неисправное устройство подлежит замене.

Поломка концевых переключателей

При выходе из строя «концевиков» сигнализация Старлайн Б6 не сможет «увидеть» открытую дверь после отключения охраны.

Это приведет к тому, что если в течение определенного времени (программируемого пользователем) не включить зажигание, система повторно активирует режим защиты. От датчика может отойти контакт, из-за чего переключатель будет работать некорректно, с перебоями. Надо проверить его целостность и заменить при необходимости.

Скачать бесплатно инструкцию по эксплуатации сигнализации Старлайн Б6 в формате PDF

Читать основные правила по использованию и настройке, а также электросхемы можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации Starline B6
Инструкция по установке Starline B6
Электросхемы для подключения Starline B6

Видео

Канал «Гаджеты, обзоры, металлопоиск» рассказал о замене вышедшей из строя противоугонной установки Старлайн Б6.

autodvig.com

Сигнализация Starline B6: преимущества и недостатки

Сигнализация Starline b6 является противоугонной системой безопасности с обратной связью и большим спектром сервисных и защитных функций. Комплектация системы безопасности Старлайн b6 оснащается комфортным брелоком с русифицированным ЖД дисплеем, а брелок может функционировать на расстоянии около 2,5 километров. Благодаря усовершенствованной версии диалоговой авторизации LSD Military, которая также называется скоростным диалогом, обеспечивает водителю защиту от программного типа взлома.

Сигнализация Старлайн В6

Противоугонная система Старлайн b6 может устанавливаться абсолютно на любые транспортные средства с турбированными дизелем или двигателями на бензине, которые оснащаются механической или роботизированной коробкой переключения передач. Благодаря большому количеству служебных и программируемых пользователем функций владельцу транспортного средства обеспечивается надежная защита и комфортное использование противоугонной системы безопасности Старлайн b6. В данной статье мы представили информацию о сигнализации Старлайн b6, а именно описание ее основных функций и характеристик.

Описание

Противоугонная система безопасности Starline b6 является современной автомобильной системой безопасности с диалоговым кодом радиоуправления под названием Скоростной диалог. Скоростной диалог – это код руководства со специальными ключами шифровки, при этом исключается программный взлом с помощью электронных девайсов. Данное устройство достаточно устойчиво ко всем электронным девайсам злоумышленников, для защиты кода руководства используется и один из самых лучших на сегодняшний день последовательность диалогового кода. Также здесь существует дополнительный инновационный метод волнистых частот.

В представленном методе при передаче команд благодаря специализированному запатентованному ОЕМ-трунсиверу многократно меняется частота по специальной программе.

Такое решение с техническим названием как “метод усиления диапазона с автоматической сменой частоты”, было применено первый раз в мире применялась в системе руководства противоугонной системой и считается достаточно весомым усложнением каких-то попыток взлома кода.

Машинная противоугонная система Starline b6 имеет отличную надежность и комфортное функционирование. В комплект системы безопасности Старлайн а94 входят такие элементы:

  • Инструкции по использованию и установлению;
  • Светодиод;
  • Главный блок системы безопасности;
  • Основной блок с двухсторонней связью и ЖД дисплеем;
  • Дополнительный брелок с двухсторонней связью и без ЖД дисплея;
  • Чехол для брелока с ЖД дисплеем;
  • Клавиша капота;
  • Сервисная клавиша;
  • Комплект проводков;
  • Двухуровневый датчик удара;
  • Приемопередатчик;
  • Центральный блок системы безопасности;
  • Памятка пользователя;
  • Гарантийный талончик.

Противоугонная система безопасности Starline b6 оснащается новыми оригинальными брелоками с двухсторонней связью и с одними из самых информативных ЖД дисплеев.

Команды, посылаемые любым из брелоков, которые прописаны в памяти противоугонной системы, будут распознаваться брелоком с обратным откликом связи исключительно в том случае, если он будет располагаться в зоне функционирования обратного канала связи.

Владелец новых брелоков серии “b” столкнуться с легкостью и комфортностью использования брелоков. Запатентованный и уникальный метод режимов действий и выбора команд для противоугонной защитной системы вместе со стандартным методом существенно упрощает процесс руководства защитной системой. При таком руководстве владельцу транспортным средством, которое оснащено данной противоугонной системой не нужно будет запоминать последовательность нажатия клавиш во время выбора различных сервисных команд.

Энергоэкономичный добавочный брелок без обратной связи, который входит в комплект противоугонной системы безопасности выполняется во влагозащитном варианте. Здесь применяется литиевый трехвольтный элемент питания, который обеспечивает бесперебойное функционирование брелока на протяжении полутора лет. Мембранные клавиши с пиктограммами покрываются специальным люминесцентным составом, который светится в темное время суток. Двуцветный светодиодный индикатор разработан с повышенной яркостью для лучшего свечения.

Для комфортного запоминания комбинаций нажатия клавиш во время выбора команд руководства противоугонной системой безопасности, функциональное назначение клавиш добавочного и главного брелока абсолютно идентичны.

Обновленную противоугонную систему безопасности выделяет наличие специальных интерфейсов Старлайн, которые значительно облегчают процесс ее инсталляции на транспортном средстве во время построения защитных комплексов абсолютно любой сложности. В совместительстве с системой безопасности Starline b6 можно применять добавочное оборудование различного по своим характеристика, назначению и алгоритмам функционирования.

При таком подходе к проектированию в противоугонной системе безопасности Старлайн b6 появляется возможность применения:

  • Регулярного наблюдения транспортного средства с применением спутникового GPS канала связи;
  • Технологии передачи информационного и управляющего сигналов на довольно больших расстояниях, которые определяются зонами покрытия GSM каналов связи;
  • Передового метода блокирования двигателя при помощи цифровых радиореле в современном и совершенно новом исполнении, специально для скрытого и удобного установления.

Основные функции противоугонной системы Старлан b6

Сигнализация Starline b6 обладает большим количеством функций. Давайте рассмотрим основные из функции данной противоугонной системы.

Охраняемые зоны:

  • Зажигание от включения;
  • Двигатель от запуска;
  • Багажное отделение, капот и дверцы от открывания;
  • Стояночный тормоз от выключения;
  • Колеса, окна и кузов от толчков и ударов.

Защитные функции противоугонной системы безопасности:

  • Режим иммобилизатора;
  • Режим турботаймера;
  • Режим антиограбления;
  • Программированное двухшаговое выключение режима защиты;
  • Персональный код экстренного выключения;
  • Блокирование двигателя;
  • Включение сигнала тревоги во время срабатывания датчика в режиме защиты;
  • Подача сигнала оповещения об тревоге на брелок с обратной связью.

Сервисные функции противоугонной системы безопасности Starline b6:

  • Бесшумная защита;
  • Защита во время функционирования двигателя;
  • Дистанционное руководство главным замком;
  • Руководство главным замком от замка зажигания;
  • Автоматическое возвращение к защите во время случайного выключения;
  • Бесшумное вкл./выкл. режима защиты;
  • Включение и выключение защиты без помощи брелока;
  • Режим паники;
  • Режим определения местоположения автомобиля;
  • Режим Валет;
  • Вызов из салона транспортного средства;
  • Защита от случайных нажатий на клавиши брелока;
  • Функция комфорта;
  • Двухшаговое открывание замков дверц;
  • Двухимпульсное открывание замков дверц;
  • Четыре добавочных канала руководства;
  • Руководство уровнем освещения салона транспортного средства;
  • Определение температуры салона транспортного средства;
  • Определение настоящего времени;
  • Будильник;
  • Таймер;
  • Люминесцентное освещение дисплея брелока с обратной связью;
  • Дистанционное руководство режимами и функциями противоугонной системы безопасности.

autodont.ru

Автосигнализация Star Line B6

StarLine Twage B6 – первая из новой серии “В” 12-вольтовая автосигнализация с обратной связью без функции запуска двигателя.

В отличие от популярных сигнализаций StarLine Twage серии “А” (моделей А6 и А4) модель В6 комплектуется новым оригинальным брелком с обратной связью с самым информативным ЖК-дисплеем. Общее количество независимых иконок высвечиваемых на дисплее брелка достигло – 44. Это абсолютный рекорд для систем с обратной связью, представленных на российском и мировом рынке. При принятии обратного сигнала от автомобиля включается световая индикация выполнения посланной команды, а сигналы тревоги сопровождаются появлением звуковых и вибрационных сигналов оповещения, включается люминесцентная подсветка дисплея. Теперь никакое воздействие на автомобиль не скроется от глаз его владельца!

В брелках В6 использован новый оригинальный динамический код радиоуправления StarLineProPlusTM, надежно защищенный от “интеллектуального взлома” применением диалогового алгоритма идентификации “своего” брелка и разнесением команд включения / выключения режима охраны на разные кнопки. Кроме того, команды, посланные с любого из брелков прописанных в память сигнализации, будут приняты брелком с обратной связью при условии, что он находится в зоне действия обратного канала связи.

Пользоваться новыми брелками серии “В” легко и удобно. Запатентованный “курсорный” метод выбора команд и режимов работы сигнализации наряду с традиционным способом значительно упрощает процесс управления охранной системой. При таком управлении пользователю нет необходимости запоминать последовательности нажатия кнопок при выборе различных сервисных команд.

Эргономичный дополнительный брелок без обратной связи, входящий в комплект сигнализации выполнен во влагозащищенном варианте. В нем использован литиевый 3-вольтовый элемент питания, гарантирующий бесперебойную работу брелка в течение полутора лет. Мембранные кнопки с пиктограммами покрыты специальным люминесцентным составом, светящимся в темноте. Двухцветный светодиодный индикатор имеет повышенную яркость свечения. Для удобства запоминания комбинаций нажатия кнопок при выборе команд управления, функциональное назначение кнопок дополнительного и основного брелков полностью совпадает.

Новую сигнализацию отличает наличие специализированных интерфейсов StarLine NetTM, облегчающих процесс ее инсталляции на автомобиль при построении охранных комплексов любой сложности. Совместно с сигнализацией В6 можно использовать дополнительное оборудование различное по своему назначению, характеристикам и алгоритмам работы. Благодаря такому подходу к проектированию в сигнализации StarLine Twage B6 появилась возможность использования:

  • передового способа блокирования двигателя цифровыми радиореле StarLine DRRТМ в новом конструктивном исполнении, специально разработанным для скрытой установки;
  • технологии передачи информационно-управляющих сигналов на больших расстояниях, определяемых зонами покрытия GSM каналов связи;
  • возможность постоянного мониторинга транспортных средств с использованием спутникового GPS-канала связи.

Кроме того, сигнализация StarLine Twage В6 имеет целый ряд функциональных новшеств, например, таких как: режим турботаймера, 2-шаговое разблокирование двигателя при выключении режима охраны, программируемый интерфейс подключения различных охранных датчиков (удара, наклона, давления, микроволнового, ультразвукового и т.д.), несколько вариантов экстренного отключения сигнализации с возможностью установки 1, 2 или 3-значного персонального кода, удобный алгоритм изменения параметров и режимов работы сигнализации с индикацией номера и состояния программируемой функции на ЖК-индикаторе брелка с обратной связью, 4 дополнительных канала управления с программируемыми алгоритмами работы и другие полезные функции.

На плате центрального блока установлены реле на свет, на замки дверей и на блокировку двигателя с одной группой переключающихся контактов. Несмотря на свою функциональность, корпус центрального блока новой сигнализации по сравнению с ранее выпускаемыми моделями StarLine Twage уменьшился в размерах, что упростит поиск в автомобиле скрытого места установки блока.

Высокая надежность сигнализации StarLine Twage В6 определяется использованием выверенных аппаратных и программных решений в сочетании с оптимальным выбором электронных компонентов с диапазоном рабочих температур от –40ОС до +85ОС от ведущих мировых производителей;

Сигнализация StarLine Twage В6 успешна прошла сертификацию и полностью отвечает всем российским и международным стандартам качества.

Основные возможности StarLine B6

Охраняемые зоны автомобиля и способы их защиты

  • Двигатель – от запуска (встроенное реле / внешние автомобильные реле / цифровые радиореле)
  • Двери, капот, багажник – от открывания (кнопочные выключатели)
  • Стояночный тормоз – от выключения (кнопочный выключатель)
  • Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
  • Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

  • Динамический код управления, защищенный от подбора и перехвата диалоговым алгоритмом кодирования «свой-чужой»
  • Запоминание исходного состояния при отключении питания и возврат в тоже состояние при восстановлении питания
  • Ограничение количества циклов тревоги от датчиков
  • Прерывание сигналов тревоги без выключения режима охраны

Защитные и противоугонные функции сигнализации Star Line Twage B6

  • Включение сигналов тревоги при срабатывании датчиков в режиме охраны
  • Подача сигналов оповещения о тревоге на брелок с обратной связью
  • Режим иммобилизатора
  • Режим антиограбления
  • Режим турботаймера
  • Программируемое 2-шаговое выключение режима охраны
  • Программируемый персональный код экстренного отключения
  • Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

  • Автоматический контроль охранных датчиков с отключением неисправных и сообщением об этом
  • Индикация состояния сигнализации светодиодом и на дисплее брелка
  • Индикация причин срабатывания сигнализации по 9 зонам охраны
  • Индикация неисправной зоны при включении режима охраны
  • Индикация факта срабатывания сигнализации звуковыми сигналами
  • Светодиодная индикация исправности концевых выключателей
  • Световая сигнализация открытых дверей

Сервисные функции сигнализации

  • Режим бесшумной охраны
  • Режим охраны с работающим двигателем
  • Бесшумное включение / выключение режима охраны
  • Включение / выключение режима охраны без брелка
  • Обход зоны дверей на время задержки погасания салонного света
  • Автоматический возврат в режим охраны при случайном выключении
  • Дистанционное отключение датчиков по уровням в режиме охраны
  • Дистанционное управление центральным замком
  • Управление центральным замком от замка зажигания
  • Двухшаговое отпирание замков дверейДвухимпульсное отпирание замков дверей
  • Возможность реализации функции “комфорт”
  • 4 дополнительных канала управления
  • Управление освещением салона автомобиля
  • Режим паника
  • Режим поиска автомобиля
  • Служебный режим Valet
  • Режим вызова из автомобиля
  • Защита от случайного нажатия кнопок брелков
  • Звуковой и вибро режимы работы брелка с обратной связью
  • Режим энергосбережения брелка с жидкокристаллическим дисплеем
  • Дистанционное программирование новых и стирание утерянных брелков
  • Дистанционное программирование режимов и функций сигнализации
  • Оперативный сброс программируемых функций на заводские установки
  • Возможность работы с охранно-поисковым GSM/GPS модулем StarLine Space
  • Индикация текущего времени, будильник, таймер
  • Индикация температуры в салоне автомобиля
  • Индикация разряда батареи брелка с обратной связью
  • Люминесцентная подсветка дисплея брелка с обратной связью

Краткие технические характеристики StarLine Twage B6

  • Несущая частота радиосигнала управления 433,92 МГц
  • Максимальный радиус действия брелка в режиме пейджера 1200 м*
  • Максимальный радиус действия брелка в режиме передатчика 600 м*
  • Максимальный радиус действия брелка без обратной связи 15 м*
  • Тип датчика удара пьезоэлектрический
  • Рабочая температура от –40 до +85 °С
  • Напряжение питания постоянного тока 9-18В
  • Ток, потребляемый сигнализацией в режиме охраны менее 20мА

Максимально допустимый ток на выходах:

  • цепи подключения сирены 2А
  • цепей подключения габаритных огней 2х 7,5А
  • цепей управления электроприводами замков дверей 15А
  • цепи блокировки двигателя 25/30А
  • цепей дополнительных каналов управления 300 мА
  • Питание основного брелка 1,5В (1 элемент питания типа ААА)
  • Питание дополнительного брелка 3В (1 элемент питания типа CR2032)

Автосигнализации StarLine Twage В6 разрешены к использованию на территории РФ и соответствуют всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine Twage В6, установленный фирмой-производителем, составляет 5 лет при условии, что они устанавливаются и эксплуатируются в строгом соответствии с инструкцией на автосигнализацию.

instalator.ru

Автосигнализация Starline B6

________________________________________________________________________________________

________________________________________________________________________________________

Автосигнализация Starline B6


Установлена сигнализация Starline B6. Отключился турбо таймер. Пробовал восстановить через кнопку valet, она не срабатывает. Но индикатор реагирует на кнопку. Подскажите, пожалуйста, в чем дело?

Проверьте подключения, режим Турбо от подключения также зависит, лучше обратитесь к установщикам, дистанционно здесь не сказать точно.

Как активировать функцию мигания поворотников при открывании дверей, что написано в инструкции не помогает.

Если по инструкции функция не работает, то надо проверять подключения и работу самого блока, для этого необходимо на месте смотреть, обратитесь к установщикам.

Хочу заменить брелок на автосигнализации NJQTR53B B6 2012. Подскажите, пожалуйста, на какой?

Если у Вас версия без диалогового кода, то подойдет аналогичный брелок от B6 или от B9. Если диалоговая версия, то B6 Dialog, B9 Dialog, A61, A91.

Раньше, с кнопки открывания на брелке, открывались сразу все двери, а сейчас брелок только закрывает машину, а открывать приходится с кнопки на стандартном ключе, потому что брелок не реагирует. Что делать?

Проблема такого рода может быть в подключении сигнализации к замкам, в блоке, а также в модуле управления ЦЗ автомобиля, поэтому точно можно проверить только на месте, если Вы не установщик, то рекомендуем обратиться непосредственно к установщикам.

С чем может связано, что каждый день сбрасывается время и открыт замочек на дисплее. Но авто закрыто.

Попробуйте для начала в брелке батарею заменить, если это не поможет, тогда надо брелок в ремонтный сервис нести.

У меня на машине стоит Starline Twage B6. Установлен код на включение зажигания. То есть при повороте ключа не включается приборка, нажимаю длительно кнопку3 (звучит длинный сигнал) потом кратковременно кнопку 1, после чего включается приборка и слышно бензонасос. Как отключить эту
функцию.

Нет здесь кода, скорее всего на доп. канале, который Вы как раз включаете данной комбинацией кнопок, стоит реле блокировки, его надо снять, обратитесь к установщикам.

У меня на машине стоит Старлайн В6. Произошел какой-то глюк и сигналка перешла в режим без звука. Т.е. при постановке и снятии с нее, машина не дублирует звуковым сигналом, габаритные огни отрабатывают. Если открываю машину ключом без снятия с охраны, сирена не работает, только
пикает брелок. Пытался по инструкции менять режим работы, ничего не получилось. Что посоветуете?

Данная проблема может быть связана с подключением сирены к блоку, с самой сиреной, с выходом управления сиреной в блоке и программным сбоем. Проверить работу самой сирены можно, подключив ее питание напрямую от клемм аккумулятора автомобиля. В случае программного сбоя иногда помогает снятие минусовой клеммы аккумулятора на 30 сек. Также, нужно проверить все контакты подключения
сирены и блока. В случае проблем с блоком лучше обратиться к установщикам или автоэлектрикам.

Подскажите, у меня Старлайн Б6, резко перестал работать пейджер, показывает время и открытый замок. При нажатии на 1 или 2 кнопки появляются все символы, что есть на 1сек. Сбрасывается время и то же самое.

Попробуйте почистить контакты, в которых батарея стоит, саму батарею поменяйте. При замене батареи выждите 30 сек, потом вставляйте. Если ничего не поможет, тогда придется нести брелок в сервис.

Автосигнализация Starline Twage B6, на пейджере вышел из строя дисплей, решил поменять. Купил брелок, стал прописывать. После 7-ми нажатий Valet ничего не происходит, ни светодиод не моргает, ни аварийка у машины. Что можно сделать? Куда посмотреть или залезть?

Проверить надо, реагирует ли оборудование на кнопку Валет. Куда подключена проводка зажигания. Т.е. здесь надо на месте проверять. Сама процедура строго по инструкции, выдумывать ничего не требуется.

Данная модель установлена на Газели. 6 лет проблем не было. В зависимости от погоды (от влажности воздуха), из под капота стали слышны щелчки, после которых питание на стартер и зажигание то пропадает, то появляется. Перемычка для обхода не помогает. Щелчки из под капота очень громкие - скорее всего, срабатывает какое-то реле блокировки. Такое впечатление, что где-то масса пропадает?

Нужно к квалифицированным установщикам обращаться.

У меня сигнализация Twage B6, когда включаю автозапуск, машина заводится, но потом сразу срабатывает сигнал тревоги и двигатель глохнет. Подскажите причину.

Эта модель не имеет функцию автозапуска. В любом случае, если после охраны сразу тревога срабатывает, нужно проверять источник, которые дает тревогу. Проверьте, что показывает брелок во время тревоги или к установщикам сразу обратитесь.

Как выключить функцию автоматического запирания замков при заведённом двигателе?

Функция программная, Вам понадобится брелок и сервисная клавиша, алгоритм настройки описан в инструкции.

Не ставит на охрану сигналка Старлайн В6. После нажатия на кнопку двери не закрываются и через 4-5 секунд на брелке звучит пи пи и все. Что это может быть? Пробовал менять батарейку все так же.

Проверьте работу с запасным брелком без дисплея, попробуйте основной брелок в память перепрограммировать по инструкции.

Подскажите, возможно ли поставить машину на сигнализацию Starline B6 и при этом специально оставить одну из дверей без охраны?

Нет, при условии, что все корректно подключено. Если же допущены ошибки в подключении концевиков и замков дверей, то такое возможно, но принудительно сделать это с помощью брелока или иным программным способом нельзя.

Подскажите пожалуйста, у меня на автомобиле стоит автосигнализация Starline Twage B6, и после того как я ставлю на нее, через небольшой промежуток времени на брелке показывает, что дверь открыта, но при этом я убедилась, что двери все закрыты. Может кто-нибудь залезть в автомобиль, и при этом сигналка не сработает? И есть ли такая возможность, что при включении сигналки, я сама могу сделать так, что дверь остается не под охраной?

Скорее всего, проблема в подключении концевика двери, обратитесь к квалифицированным установщикам, для ее решения.

Подскажите, пожалуйста, подойдёт ли главный брелок от В6 на А8?

Не подойдет. К модели А8 подойдет только брелок А8.

Купил машину с сигнализацией b6. Однако брелков нет. Есть брелки от b9. Они подойдут?

Основной брелок точно не подойдет, запасной может подойти, если обе модели без диалогового кода, попробуйте прописать.

У нас установлена Старлайн Б9. Хотелось бы заменить её на модель с автозапуском. Возможно ли приобрести, например, a91 и при этом заменить только центральный блок? Или все-таки нужно полностью демонтировать старую и с нуля устанавливать новую?

Заменой блоком не обойтись, нужно будет вместе с блоком проводку менять, антенный модуль, брелки, от старой сигналки только сирена и датчик удара остаются.

Ставлю на охрану, но каждые примерно 2 часа, она включается, на пульте показывает открытую дверь. Что это может быть?

Это может происходить, когда оборудование получает сигнал от любого из концевиков дверей стоит сперва проверить установку и исправность концевиков.

Стоит Старлайн б6 на киа спектра. При включенном двигателе вышел из машины на пару минут, центральный замок закрылся, пришлось ехать за вторым брелоком чтоб открыть машину. Не могу разобраться с автоматическими функциями.

У Вас явно с подключением проблема, необходимо к установщикам на месте обращаться.

Запуск двигателя со 2 брелка возможен ли?

Эта модель вообще не имеет функцию запуска двигателя.

У меня вопрос такой мы купили машину Fiat Bravo 1.4 T-Jet 110 Кв - 150 Лс. Год выпуска 2007, стоит сигнализация B9 или B6 не понятно какая. Хотим поменять на другую, чтобы был автозапуск и можно еще с обратной связью. Можно предложить 2-3 варианта и нужен на нее САМ – модуль или нет?

Можно установить модель А91 с автозапуском. У производителей CAN-модулей не заявлена поддержка Вашего автомобиля. Вполне вероятно, что CAN-шина на автомобиле не используется или же оборудование можно установить обычным способом, минуя CAN. По монтажу оборудования обратитесь к квалифицированным установщикам. Если на автомобиле установлен штатный иммобилайзер с чипом в ключе зажигания, то для реализации автозапуска необходим блок его обхода.

Машина стоит просто и самопроизвольно происходит пик пик, потом через промежуток времени срабатывает и начинает пищать, кричать ну и в таком подобии, что делать? на брелоке экран на половину поврежден. Она трезвонит, я отключаю, то есть снимаю с охраны, потом опять ставлю и через полтора два часа повторяется все выше указанное, что делать?

Пик-пик - это как раз срабатывание первой зоны датчика удара. Вой сирены - второй зоны. Еще сработка может произойти, если нарушены охранные зоны дверей, капота - плохой контакт с одним из концевиком. Обычно на помощь приходит брелок, на дисплее которого указана зона, дающая тревогу. Если брелок поврежден, то лучше тогда обратиться к установщикам для решения вопрос на месте.

Ответьте, пожалуйста, на такой вопрос, почему самопроизвольно срабатывает сигнализация в ночное время несколько раз инструкция отсутствует, как настроить?

Если срабатывание происходит по датчику удара, то попробуйте уменьшить чувствительность его зон. Сделать это можно с помощью регулировочных винтов на корпусе датчика. Отметим, что чувствительность предварительной зоны должна быть выше чувствительности основной.

У меня такой вопрос - на Старлайн В6 после снятия с охраны, если дверь не открывать в течение минуты автосигналка ставиться в режим охраны сама без моего участия. Как можно отключить данную функцию?

Данная функция не отключается.

У меня такой вопрос - можно ли отключить оборудование при сломанном брелке с помощью кнопки валет, и как?

Есть возможность снятия с охраны при помощи кнопки Valet. Простое снятие с охраны описано в инструкции.

Ответьте, пожалуйста, о возможности дистанционного (путем комбинации кнопок) включения режима Valet для Starline B6 с брелока без дисплея. Ведь не всегда получается найти блок управления с такой кнопкой в машине или после обнаружения понимаешь, что недобросовестные установщики просто поленились ее поставить и в итоге - просто два изолированных провода, намотанных на блок. А брелоки с
дисплеем, к сожалению, иногда ломаются.

С запасного брелока сервисный режим не включить. Потребуется установка сервисной кнопки, тем более она нужна на случай выхода из строя второго брелока.

У меня вопрос по поводу Старлайн Б9 ставлю на автозапуск зажигание включается, но при запуске стартера контрольные лампочки начинают тускло гореть в итоге стартер не крутит даже после 3 попыток.

Если стартер не крутит, то возможно недостаточно питания. Если есть возможность, попробуйте работу запуска с новым аккумулятором.

У автосигнализации старлайн Б6 есть автозапуск?

Нет, она не имеет функции автоматического запуска двигателя.

У меня такой вопрос: при постановке на охрану двери не закрываются, а машина находится под сигналкой, что мне делать подскажите?

Проверьте подключение и настройку активаторов дверей. Для этого можно обратиться к установщику.

Автосигнализация Starline B6: плохо работает обратная связь. Машина закрывается и открывается, но довольно редко сигнал приходит на брелок. Например, при закрытии машины на брелоке остается открытый замок. Что можете посоветовать? Может что-то неправильно установили?

Возможно ли отключить ступенчатое открытие дверей? Сейчас открывается сначала водительская дверь, а после повторного нажатия кнопки брелка - все остальные. Возможно ли открывать все двери сразу с одного нажатия?

Да, это можно реализовать, если на автомобиле стоит центральный замок, т.е. ключам с водительской двери открываются/закрываются все двери авто. В этом случае обратитесь к установщикам и они перепродключат оборудование.

У меня на ВАЗ 2115 стоит данная сигнализация, хотелось бы поставить автозапуск, возможно ли это сделать?

Можно подключить к дополнительному каналу внешний модуль запуска двигателя. Также Вам для осуществления автозапуска может потребоваться обходчик иммобилайзера, если на автомобиле установлен штатный иммобилайзер с чипом в ключе зажигания.

Сейчас стоит модель с функцией турботаймера, можно ли установить автозапуск. Автомобиль фиат линеа (CAN шина).

Для подключения запуска к указанной модели понадобится блок ARS 202. По реализации автозапуска на конкретном автомобиле стоит проконсультироваться непосредственно у установщиков, которые будут заниматься монтажом.

Подскажите, пожалуйста, как быть в следующей ситуации. На брелке активировал режим pass, сигналка перестала реагировать на команды с брелка. Вытащил батарейку, когда вставил брелок, вообще не нашел. Иконка pass погасла, на дисплее брелка отображено, что она снята с охраны, никакие команды с брелка не проходят. Как можно восстановить работоспособность?

Установите новую батарейку и заново запрограммируйте брелок, согласно инструкции.

Если не поможет, то скорее всего брелок не исправен.

Хотел бы уточнить комплектацию этой модели, так как не очень понимаю, где и как что называется, есть ли блокировка дверей (выходя с машины, что бы она сама закрывала двери). Много ли придется к этой модели докупать разных реле датчиков?

У автосигнализации B6 Twage нет функции запирание и отпирание замков дверей при включении и выключении зажигания.

Возможно ли подключить к данной модели дополнительный датчик объёма? И возможно ли отключение доп. датчика с брелка ?

Датчик объема можно подключить, отдельно доп. датчик отключить не получится, только вместе с датчиком удара.

Хотелось бы уточнить, есть ли в этой версии помимо функции обратной связи функция автозапуска?

К сожалению, у данной модели нет функции автозапуска.

Может ли сигналка блокировать бензонасос?

Если цепь питания бензонасоса подключить через реле блокировки, то автосигналка будет блокировать бензонасос в режиме охрана.

Недавно купил данное оборудование. Посоветуйте, пожалуйста, какое дополнительное оборудование можно на неё поставить. Авто стоит на улице.

Можно дополнительно установить датчик объема.

Скажите, пожалуйста, я покупаю новый автомобиль, Калина - седан, при установке версии B6, родной иммобилайзер нужно будет деинсталлировать или же они будут работать вместе.

Родной иммобилайзер может помешать только моделям с автозапуском двигателя, в старлайн а6 автозапуска двигателя нет. Поэтому иммобилайзер никак не помешает.

Когда поставил Starline Twage B6 на ваз 21093, датчик удара срабатывал даже на проезжающий мимо автомобиль, спустя полгода она перестала даже реагировать на толчки и удары по стеклу. В чем может быть причина этого?

Может какая-то проблема с датчиком удара, может он просто отвалился (некоторые мастера его на скотч вешают) и висит на проводах, поэтому и не срабатывает.

В автосалоне продали машину с этой сигналкой. Сначала работала. Сейчас не ставит на сигналку полностью (иконка "замок" не закрыт, показывает открытую дверь). Проверила дверцы, ничто не мешает закрыванию. В чем тогда проблема? и еще, в каком порядке включать и как взаимодействует Starline B6 с штатным брелком центрального замка Шеви Нива?

Нужно обратиться к квалифицированным установщикам, пусть разбираются, так дистанционно сложно сказать.

Автосигналка перестала брать под контроль концевики при выключении зажигания (ВАЗ-2108). При попытке поставить на охрану, срабатывает сирена и не отключается долго. В течение месяца такое было периодически, теперь постоянно. В чем может быть проблема подскажите, пожалуйста.

На русских авто такая проблема часто бывает, обратитесь к нормальному автоэлектрику пусть проверит "концевики" дверей.

С базового блока по проводам зелено-черный и зелено-желтый с предохранителями на 7,5А 18 контактного разъёма не поступает уровень на габариты (повороты), что посоветуете

Видимо выгорело реле, поменяйте реле, которое стоит в блоке.

Сигналка Б6. Глючит, утром при заводке авто в гараже всё нормально, подъезжаю к дому (300м) не ставится или не снимается с охраны, антенна на брелке пропадает или при нажатии пропадает. Брелки оба не действуют. Батарейки новые, ездил к установщику поменяли блок, то же самое осталось, потом поменяли антенну, неделю поездил, началось то же самое. Машина Хонда CRV 2000г.в.

Вообще эта модель для своей цены достаточно надежная, видимо Вам попался неудачный экземпляр, попробуйте брелок поменять. Также важно качество монтажа, может там на блок вода попадает или еще что, вариантов не качественной установки очень много.

Можно ли установить дополнительно автозапуск двигателя к Б6?

Можно, с помощью любого универсального блока запуска, например модель 03.

Подойдет ли данное оборудование для Toyota Vista Ardeo 98года? Или что посоветуете для данной модели?

При наличии грамотного установщика подойдет.

Успешно ли работает эта модель на Mitsubishi Lancer Classic, будут ли реализованы все ее возможности.

Вполне успешно, при наличии путевого установщика все будет хорошо.

Как отрегулировать датчик удара?

Найти, где стоит сам датчик, и отверткой отрегулировать его.

Как с брелока установить чувствительность датчика удара и возможно ли это?

На этой модели это невозможно, только вручную регулировать сам датчик.

________________________________________________________________________________________

________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

autozapchastiremont.ru

Автосигнализациия StarLine B6 Dialog. Описание, технические характеристики, фотографии.

КОМПЛЕКТАЦИЯ АВТОСИГНАЛИЗАЦИИ
Тип брелока ЖК индикатор
Количество брелков управления 1 с ЖК + 1 односторонний
Чехол для брелка нет
Метка нет
Основной блок 1
Сирена нет
Датчик удара 2-х уровневый
Датчик движения (объёма) нет
Датчик наклона\перемещения нет
Температурный датчик есть, встроенный
Датчик вызова водителя нет
Модуль приема/передачи есть
Количество реле (шт) нет
Кнопка-переключатель Valet есть
Кнопка-переключатель Anti-Hi-Jack нет
Светодиодный индикатор красный
Количество концевых выключателей (шт) 1
Комплект для монтажа минимальный
Количество жгутов проводов (шт) 6
Количество инструкций 1 совмещенная по установке + эксплуатации
Язык инструкций русский
Краткая памятка владельцу есть
Наклейки на стекло нет
ОХРАННЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Двухсторонняя связь между брелком и авто есть
Количество охранных зон 8
Режим Valet есть, вкл. с брелка
Режим пассивного иммобилайзера есть, вкл. программированием
PIN код есть
Anti-Hi-Jack есть, вкл. с брелока + автоматический режим
Отключение датчиков при постановке на охрану есть, раздельное отключение зон
Раздельное открывание дверей можно реализовать
Охрана автомобиля с заведенным двигателем есть, без ключа в замке зажигания
Пассивная постановка в охрану есть, вкл. программированием
Автовозврат в охрану есть, вкл. программированием
Обход неисправных зон есть
Память тревог есть, с указанием зоны
Количество блокировок двигателя 2
Количество встроенных блокировок двигателя нет
Количество внешних блокировок двигателя (шт.) 1НО + 1НЗ = 2 шт
Цифровая блокировка двигателя опция
Вход для дополнительного датчика есть
Вход для концевиков капота/багажника есть, отдельные для капота и багажника
Количество выходов на световую сигнализацию 2 силовых до 7.5А на канал
"Бесшумная охрана" есть
Режим "паника" есть
Состояние после перерыва питания возврат в предыдущее состояние
Управление замками дверей при вкл\выкл зажигания есть, вкл. программированием
СЕРВИСНЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ
Количество дополнительных каналов 4 программируемых
Выходы управления центральным замком есть, силовой, встроенные реле до 15А
Выход на замок багажника есть, программируемый, слаботочный до 300 мА
Выход на контроллер стеклоподъемников есть, через программируемый доп. канал
Функция «Комфорт» есть, вкл. программированием
Задержка опроса зон есть, вкл. программированием, 5, 30, 45 или 60 сек
"Вежливая подсветка салона" есть, вкл. программированием
Отложенная постановка на охрану нет
"Поиск на стоянке" есть, световые и звуковые сигналы
Закрытие замков дверей после набора скорости нет
Бесшумная постановка\снятие с охраны есть
"Ловушка для злоумышленника" нет
Алгоритм программирования сигнализации кнопкой Valet + брелок
Выбор длительности импульсов на Ц.З. (сек) 0,7/3,5/30/2х0,7
Выход на дополнительный пейджер есть, разъем для GSM-модуля
Вызов владельца к автомобилю есть, кнопкой на антенном модуле из салона
Подключение к "ручнику" есть
Поключение к педали тормоза нет
ФУНКЦИИ БРЕЛКА И РАДИОКАНАЛ
Дальность оповещения (метров) 2000
Дальность управления (метров) 800
Тип управляющего кода диалоговый код SLD Military
Контроль канала связи есть, ручной, принудительно с брелка
Несущая частота радиоканала (мГц) от 433,92 до 434,79
Поставка и снятие с охраны разными кнопками
Количество кнопок брелка 3
Количество зон охраны, индицируемых на брелке 8
Вибро-режим в брелке есть
Подсветка ЖК-дисплея брелока есть
Режим напоминания о пропущенной тревоге на брелке есть, звук + иконка
Часы в брелке есть
Будильник в брелке есть
Индикация температуры в салоне автомобиля есть
Индикация напряжения аккумулятора автомобиля нет
Индикация разряда батареи брелка есть
Элемент питания брелка с обратной связью 1.5В (1 батарейка ААА)
Максимальный радиус действия одностороннего брелка 15
Элемент питания брелка без обратной связи 3В, батарейка CR2032
Максимальное количество брелков 4
Блокировка кнопок брелка есть
ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК (ТУРБО)
Дистанционный запуск двигателя нет
"Турботаймер" есть
Длительность работы турботаймера (мин.) 1/2/3/4
ОБЩИЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение питания 9-18
Ток потребления (мА) до 20
Диапазон рабочих температур (град С) от -40 до +85
Страна изготовитель Россия
Сайт фирмы-производителя www.ultrastar.ru
Гарантия (мес.) 12

www.ugona.net

Установка автосигнализаций StarLine B6 — Установка автосигнализаций Star Line (StarLine) Twage

Автосигнализация StarLine Twage B6 является первой из предлагаемых компанией в серии «В» 12-вольтовых сигнализаций с обратной связью (функция запуска двигателя отсутствует).

Основное отличие данной сигнализации от популярных на российском рынке сигнализаций StarLine Twage серии “А” (моделей А6 и А4) заключается в том, что она укомплектована новым брелком с обратной связью, снабженным ЖК-дисплеем. Данный дисплей является самым информативным среди аналогичных систем – на нем высвечивается 44 независимых иконки. В настоящее время подобного результата не достигла ни одна другая предлагаемая мировыми производителями автосигнализация. Когда обратный сигнал от автомобиля поступает на брелок, на его экране отображается световая индикация, свидетельствующая о выполнении посланной команды. В случае тревоги система издает звуковые и вибрационные сигналы, на дисплее включается люминесцентная подсветка. Таким образом, установка сигнализации Starline дает возможность владелецу моментально знать о любом несанкционированном воздействии на его автомобиль.

Код радиоуправления, который используется в брелках В6 – это новый динамический код StarLine ProPlusTM, отличающийся высокой степенью защиты от интеллектуального взлома. Высокая надежность кода достигается использованием диалогового алгоритма, который позволяет идентифицировать «свой» брелок. Дополнительную надежность придает выполнение включения охранного режима и его выключения с использованием разных кнопок. Если с брелка, прописанного в память автосигнализации, подается любая команда, брелок с обратной связью примет их только в том случае, если он находится в зоне действия обратной связи.

Установка автосигнализации серии B6 дает возможность владельцу насладиться удобством пользования брелками системы. Команды выбираются с помощью запатентованного «курсорного» способа, что существенно упрощает для владельца автомобиля управление охранными функциями сигнализации. Ему вовсе не требуется запоминать, в какой последовательности необходимо нажимать кнопки для выполнения той или иной команды.

Дополнительно система комплектуется еще одним брелком без обратной связи. Отличающийся эргономичным дизайном, брелок выпускается во влагозащищенном исполнении. В конструкцию его входит 3-вольтовый литиевый элемент питания, применение которого гарантирует работу брелка без перебоев в течение 1,5 лет. Брелком удобно пользоваться даже в темное время суток, так как его мембранные кнопки покрыты специальным составом, который светится в темноте. Повышенная яркость свечения достигается применением в конструкции брелка двухцветного светодиодного индикатора. Для того, чтобы владельцу автомобиля было легче запомнить команды управления, назначение кнопок и их комбинация для главного и дополнительного брелока являются идентичным.

Новая модель сигнализации имеет специализированные интерфейсы StarLine NetTM, которые позволяют существенно облегчить процесс установки автосигнализации, независимо от сложности построения охранного комплекса. Дополнительно с сигнализацией В6 могут быть использованы различные устройства. Новый подход, который реализован в конструкции сигнализации StarLine Twage B6, дает возможность применить:

  • Передовой способ блокирования двигателя, который осуществляется с использованием цифрового радиореле StarLine DRRТМ. Радиореле отличается новым конструктивным исполнением, которое позволяет производить его скрытую установку.
  • Технологии передачи сигналов на большие расстояния, соответствующие зонам покрытия GSM-каналов.
  • Непрерывный мониторинг транспортных средств с использованием каналов GPS.

В конструкции сигнализации применено большое количество функциональных усовершенствований. Среди них – 2-шаговое разблокирование двигателя, режим турботаймера, возможность программируемого подключения датчиков наклона, удара, давления, ультразвукового и микроволнового датчика, возможность экстренного отключения сигнализации с использованием 1, 2 или 3-значного персонального кода, отображение состояния программируемой функции на дисплее брелка, наличие 4 дополнительных каналов, с помощью которых осуществляется управление программируемыми алгоритмами, и др.

На плату центрального блока устанавливается группа реле, среди которых – реле на блокировку двигателя, реле на свет и замки дверей. Несмотря на то, что сигнализация отличается повышенной функциональностью, размеры ее являются уменьшенными по сравнению с предыдущими моделями, что значительно упрощает поиск места для установки блока в салоне автомобиля.

Применение специально разработанных аппаратных и программных решений, а также рациональный выбор электронных элементов устройства, выпускаемых ведущими мировыми производителями, позволяет автосигнализации функционировать в диапазоне температур о -40 до +85о, отличаясь при этом высокой надежностью.

Сигнализация StarLine Twage В6 обладает всеми необходимыми международными и российскими сертификатами, подтверждающими ее качество и надежность.

Напоминаем, что установка сигнализации только в специализированном центре гарантирует устойчивую работу системы и бесперебойную охрану автомобиля.

Охраняемые зоны автомобиля и способы их защиты

  • Стояночный тормоз – от выключения (кнопочный выключатель)
  • Кузов, колеса, окна – от толчков и ударов (двухуровневый датчик удара)
  • Двигатель – от запуска (встроенное реле / внешние автомобильные реле / цифровые радиореле)
  • Двери, капот, багажник – от открывания (кнопочные выключатели)
  • Зажигание – от включения (вход контроля напряжения на замке зажигания)

Защищенность сигнализации

  • Динамический код управления, защищенный от подбора и перехвата диалоговым алгоритмом кодирования «свой-чужой»
  • Ограничение количества циклов тревоги от датчиков
  • Прерывание сигналов тревоги без выключения режима охраны
  • Запоминание исходного состояния при отключении питания и возврат в тоже состояние при восстановлении питания

Защитные и противоугонные функции сигнализации Star Line Twage B6

  • Режим иммобилизатора
  • Режим антиограбления
  • Режим турботаймера
  • Включение сигналов тревоги при срабатывании датчиков в режиме охраны
  • Подача сигналов оповещения о тревоге на брелок с обратной связью
  • Программируемое 2-шаговое выключение режима охраны
  • Программируемый персональный код экстренного отключения
  • Блокировка двигателя и ее сохранение при демонтаже сигнализации

Самодиагностика и индикация режимов работы

  • Автоматический контроль охранных датчиков с отключением неисправных и сообщением об этом
  • Светодиодная индикация исправности концевых выключателей
  • Световая сигнализация открытых дверей
  • Индикация причин срабатывания сигнализации по 9 зонам охраны
  • Индикация неисправной зоны при включении режима охраны
  • Индикация состояния сигнализации светодиодом и на дисплее брелка
  • Индикация факта срабатывания сигнализации звуковыми сигналами

Сервисные функции сигнализации

  • Режим бесшумной охраны
  • Режим охраны с работающим двигателем
  • Бесшумное включение / выключение режима охраны
  • Включение / выключение режима охраны без брелка
  • Служебный режим Valet
  • Режим вызова из автомобиля
  • Защита от случайного нажатия кнопок брелков
  • Обход зоны дверей на время задержки погасания салонного света
  • Дистанционное управление центральным замком
  • Управление центральным замком от замка зажигания
  • Двухшаговое отпирание замков дверей, двухимпульсное отпирание замков дверей
  • Возможность реализации функции “комфорт”
  • 4 дополнительных канала управления
  • Управление освещением салона автомобиля
  • Режим паника
  • Режим поиска автомобиля
  • Индикация температуры в салоне автомобиля
  • Индикация разряда батареи брелка с обратной связью
  • Люминесцентная подсветка дисплея брелка с обратной связью
  • Звуковой и вибро режимы работы брелка с обратной связью
  • Режим энергосбережения брелка с жидкокристаллическим дисплеем
  • Дистанционное программирование новых и стирание утерянных брелков
  • Дистанционное программирование режимов и функций сигнализации
  • Оперативный сброс программируемых функций на заводскую установку сигнализации
  • Возможность работы с охранно-поисковым GSM/GPS модулем StarLine Space
  • Автоматический возврат в режим охраны при случайном выключении
  • Дистанционное отключение датчиков по уровням в режиме охраны
  • Индикация текущего времени, будильник, таймер

Краткие технические характеристики StarLine Twage B6

  • Несущая частота радиосигнала управления 433,92 МГц
  • Максимальный радиус действия брелка без обратной связи 15 м*
  • Тип датчика удара пьезоэлектрический
  • Рабочая температура от –40 до +85 °С
  • Максимальный радиус действия брелка в режиме пейджера 1200 м*
  • Максимальный радиус действия брелка в режиме передатчика 600 м*
  • Напряжение питания постоянного тока 9-18В
  • Ток, потребляемый сигнализацией в режиме охраны менее 20мА

Максимально допустимый ток на выходах:

  • цепи подключения сирены 2А
  • цепи блокировки двигателя 25/30А
  • цепей дополнительных каналов управления 300 мА
  • цепей подключения габаритных огней 2х 7,5А
  • цепей управления электроприводами замков дверей 15А
  • Питание основного брелка 1,5В (1 элемент питания типа ААА)
  • Питание дополнительного брелка 3В (1 элемент питания типа CR2032)

Автосигнализации StarLine Twage В6 разрешены к использованию на территории РФ и соответствуют всем требованиям нормативных документов РФ.

Срок службы автосигнализаций StarLine Twage В6, установленный фирмой-производителем, составляет 5 лет при условии, что они устанавливаются и эксплуатируются в строгом соответствии с инструкцией на автосигнализацию.

www.autoradioservice.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
