Коробка передач Нива Шевроле

Главная • Нива • Шевроле • Трансмиссия

На автомобиль Нива Шевроле устанавливают пятиступенчатую коробку переключения передач, имеющую трехвальную схему.

Коробка передач Шеви Нива: 1 – первичный вал; 2 – муфта выключения сцепления; 3 – передняя крышка с направляющей втулкой; 4 – сальник первичного вала; 5 – картер сцепления; 6 – сапун; 7 – картер коробки передач; 8 – шестерня постоянного зацепления первичного вала; 9 – игольчатый подшипник вторичного вала; 10 – лоток для сбора и стока масла; 11 – синхронизатор III и IV передач; 12 – шестерня III передачи; 13 – шестерня II передачи; 14 – вторичный вал; 15 – синхронизатор I и II передач; 16 – шестерня I передачи; 17 – втулка шестерни I передачи; 18 – промежуточный подшипник вторичного вала; 19 – стопорная пластина промежуточного подшипника; 20 – шестерня заднего хода; 21 – гайка крепления механизма выбора передач; 22 – синхронизатор V передачи; 23 – механизм выбора передач; 24 – шестерня V передачи; 25 – кронштейн крепления опорной пластины; 26 – маслоотражательная шайба; 27 – фланец эластичной муфты карданной передачи; 28 – гайка; 29 – уплотнитель центрирующего кольца; 30 – центрирующее кольцо; 31 – сальник вторичного вала; 32 – задний подшипник вторичного вала; 33 – распорная втулка; 34 – болт блока шестерен; 35 – подшипник блока шестерен; 36 – задняя крышка коробки передач; 37 – блок шестерен V передачи и заднего хода; 38 – задний подшипник промежуточного вала; 39 – шестерня I передачи промежуточного вала; 40 – пробка сливного отверстия; 41 – шестерня II передачи промежуточного вала; 42 – шестерня III передачи промежуточного вала; 43 – нижняя крышка коробки передач; 44 – промежуточный вал; 45 – шестерня постоянного зацепления промежуточного вала; 46 – передний подшипник промежуточного вала; 47 – зажимная шайба подшипника промежуточного вала; 48 – болт зажимной шайбы; 49 – задний подшипник первичного вала.

Привод управления механизмом переключения передач Нива Шевроле: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

Замена масла в коробке передач Шеви Нива

Согласно сервисной книжке масло в коробке Нива Шевроле нужно зменять через 45 тыс. км пробега, а сливать старое трансмиссионное масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и сравнительно жидкое. Для смены масла в КПП потребуется: ключ на 17, шестигранник на 12 и емкость для слива масла.

Подставьте емкость под отверстие для слива масла из картера коробки передач

Для облегчения слива выверните маслозаливную пробку и сливную пробку и слейте масло. Очистите сливную пробку от загрязнений и металлических частиц и заверните ее на место. При сильно загрязненном слитом масле или наличии механических примесей в нем промойте коробку передач Шеви Нива: залейте в картер 0,9 л промывочного масла и установите пробку маслозаливного отверстия на место; вывесите одно или оба задних колеса, включите I передачу и пустите двигатель на 2-3 мин; слейте промывочное масло; протрите пробку маслосливного отверстия и установите ее на место.

Заправьте с помощью шприца (или показанного на фото приспособления) картер коробки передач свежим маслом. Заливайте масло до уровня маслоналивного отверстия 1,6 л. Установите пробку маслоналивного отверстия КПП Шива Шевроле на место. Замена масла в трансмиссии завершена.

Замена сальника вторичного вала Нива Шевроле

Постоянное снижение уровня масла в картере коробки передач Шеви Нива может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач. Для замены сальника вторичного вала потребуется ключ на 30, отвертка, оправка и молоток.

Для замены сальника вторичного вала снимите промежуточный вал трансмиссии

Снимите уплотнитель центрирующего кольца и отверните гайку крепления фланца эластичной муфты. Снимите центрирующее кольцо

Снимите стопорную шайбу и фланец

Поддевая отверткой, извлеките сальник из задней крышки коробки передач, нанесите герметик на новый сальник

Запрессуйте сальник в заднюю крышку КПП Шеви Нива через подходящую оправку. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.  Проверьте уровень масла в коробке передач и при необходимости долейте.

Снятие и установка коробки переключения передач Нива Шевроле

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля: повышенный (по сравнению с привычным) шум; затрудненное переключение передач; самопроизвольное выключение или нечеткое включение передач; утечка масла через уплотнения и прокладки. Кроме того, коробку передач необходимо снимать для замены сцепления Шеви Нива, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя Нивы.

Для снятия КПП потребуется: ключи на 10 и 13, шестигранник на 12, отвертка и пассатижи.

Установите автомобиль на смотровую канаву или подъемник. Отсоедините «минусовый» провод от аккумуляторной батареи. Слейте масло из коробки передач и снимите передний карданный вал далее снимите промежуточный вал

Отсоедините провода от выключателя фонарей заднего хода

Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач

Отверните рукоятку с рычага и снимите ее вместе с чехлом

Отверните гайку крепления опорной пластины механизма переключения передач Нива Шевроле и снимите заднюю опору силового агрегата

Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач

Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач

Выверните болты крепления щитка картера сцепления

Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге)

Выверните три болта крепления стартера (третий болт на фотографии не виден).  Снимите стабилизатор поперечной устойчивости
передней подвески и приемную трубу выхлопной системы

Выверните четыре болта крепления картера сцепления к двигателю

Снимите коробку передач в сборе с картером сцепления. Установка коробки переключения передач на Нива Шевроле выполняется в последовательности обратной снятию.

Разборка коробки переключения передач Нива Шевроле

Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях.

Повышенный шум в коробке передач: износ подшипников; износ зубьев шестерен и синхронизаторов; осевое перемещение валов.

Затрудненное переключение передач Нива Шевроле: износ сферического шарнира рычага переключения передач, отсутствие смазки в узле; деформация рычага переключения передач; заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей; загрязнение шлицев скользящей муфты и ступицы; деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение передач:  износ лунок под шарики на штоках, поломка пружин фиксаторов; износ блокирующего кольца синхронизатора; поломка пружины синхронизатора; износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Пониженный уровень или утечка масла Шеви Нива: износ сальников первичного и вторичного валов; ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок; ослабление крепления картера сцепления к картеру коробки передач.

Для того чтобы разобрать КПП Нива Шевроле потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 30, ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Отверните три гайки крепления корпуса механизма выбора передач и снимите механизм, снимите уплотнитель центрирующего кольца. Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца. Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо.

Снимите стопорную шайбу и фланец эластичной муфты КПП Нива

Отверните две гайки крепления кронштейна приемной трубы и снимите кронштейн

Отверните десять гаек крепления нижней крышки к картеру, подденьте отверткой и снимите крышку и расположенную под ней прокладку

Отверните гайку крепления задней крышки, расположенную с внутренней стороны картера

Отверните снаружи пять гаек крепления задней крышки и сдвиньте заднюю крышку со шпилек картера коробки передач

Отведя заднюю крышку назад и поворачивая примерно на 30° по часовой стрелке, снимите ее

Снимите внутреннее кольцо подшипника вторичного вала, дистанционную втулку и маслоотражательную шайбу

Снимите выжимной подшипник Нива Шеврол выключения сцепления. Снимите чехол вилки выключения сцепления с картера, аккуратно поддевая чехол отверткой, и снимите вилку с чехлом, повернув ее на 90°

Отверните семь гаек крепления картера сцепления, снимите пружинные шайбы

Снимите картер (колокол) сцепления, отсоединив его от коробки передач

Снимите прокладку и пружинную шайбу

Выверните два болта крепления крышки фиксаторов, снимите крышку с болтами и прокладку крышки

Извлеките пружины фиксаторов и перевернув коробку передач, выньте шарики фиксаторов

Выверните болт крепления блока шестерен V передачи, предварительно включив две передачи, чтобы зафиксировать валы от проворачивания

Выверните болт крепления вилки включения пятой передачи и передачи заднего хода Нива Шевроле

Потяните на себя шток включения пятой передачи и передачи заднего хода и выньте его из картера и вилки выключения

Снимите блок шестерен пятой передачи и заднего хода, вилку включения пятой передачи Шеви Нива и заднего хода, с вторичного вала втулку шестерни пятой передачи

Шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора пятой передачи, ступицу муфты синхронизатора пятой передачи, промежуточную шестерню заднего хода

Шестерню заднего хода с вторичного вала

Выпрессуйте задний подшипник промежуточного вала легкими ударами по наружному кольцу

Снимите дистанционную втулку с вторичного вала, наружное кольцо заднего подшипника с роликами и внутреннее кольцо заднего подшипника

Разожмите стопорное кольцо переднего подшипника промежуточного вала и снимите его

Выверните болт крепления переднего подшипника промежуточного вала, включив одновременно две передачи (первую и четвертую)

Снимите болт с пружинной и зажимной шайбами

Установите отвертку между наружным кольцом подшипника и шестерней вала и, действуя как рычагом, выпрессуйте наружное кольцо подшипника с шариками и передним внутренним кольцом

Спрессуйте заднее внутреннее кольцо подшипника, аккуратно действуя отверткой как рычагом

Выньте промежуточный вал из картера

Переверните коробку передач и выньте блокировочный сухарь штока включения третьей и четвертой передач

Выдвиньте шток включения третьей и четвертойпередач так, чтобы можно было вынуть (отверткой) из него промежуточный блокировочный сухарь.  Снимите промежуточный блокировочный сухарь

Снимите шток включения третьей и четвертой передач и вилку включения третьей и четвертой передач

Выверните болт крепления вилки включения  передач Нива Шевроле

Выньте шток включения первой и второй передач из картера

Переверните коробку передач и выньте блокировочный сухарь штока включения первой и второй передач

Снимите вилку включения I и II передач, первичный вал в сборе и игольчатый подшипник

Ослабьте затяжку трех винтов крепления стопорной пластины промежуточного подшипника вторичного вала и оси промежуточной шестерни заднего хода ударной отверткой

Выверните винты

Разверните стопорную пластину так, чтобы вывести ее из паза оси промежуточной шестерни заднего хода

Снимите ось промежуточной шестерни заднего хода

Снимите стопорную пластину

Разожмите стопорное кольцо промежуточного подшипника вторичного вала и снимите его

Выньте шпонку из паза вторичного вала

Снимите промежуточный подшипник с вторичного вала КПП Нива Шевроле, действуя отверткой как рычагом

Подайте вторичный вал назад и выньте его из картера передним концом вверх

Выпрессуйте задний подшипник вторичного вала из задней крышки коробки передач легкими ударами молотка по наружному кольцу подшипника

Извлеките сальник заднего подшипника вторичного вала из задней крышки коробки передач

Установите блок шестерен пятой передачи и заднего хода в тиски и спрессуйте подшипник c помощью большой отвертки, прилагая усилие к его внутреннему кольцу.

Разборка и сборка первичного вала Нива Шевроле КПП

Для разборки первичного вала коробки переключения передач Шеви Нива потребуется инструмент: съемник стопорных колец, отвертка и молоток.

Первичный вал в сборе Нива (стрелкой указано место закрепления в тисках при разборке): 1 — первичный вал; 2 — стопорное кольцо; 3 — подшипник; 4 — блокирующее кольцо синхронизатора; 5 — стопорное кольцо; 6 — игольчатый подшипник переднего конца вторичного вала.

Установите вал в тиски и снимите стопорное кольцо, придерживая блокирующее кольцо синхронизатора

Снимите блокирующее кольцо синхронизатора

Снимите пружину синхронизатора

Измените положение вала в тисках, оперев его на наружное кольцо подшипника, и, не зажимая, снимите наружное стопорное кольцо

Снимите стопорное кольцо с вала и пружинную шайбу

Изменив положение вала в тисках и спрессовав подшипник вниз, снимите подшипник с первичного вала Нива Шевроле. Сборка первичного вала КПП выполняется в последовательности обратной разборке.

Разборка и сборка вторичного вала Нива Шевроле

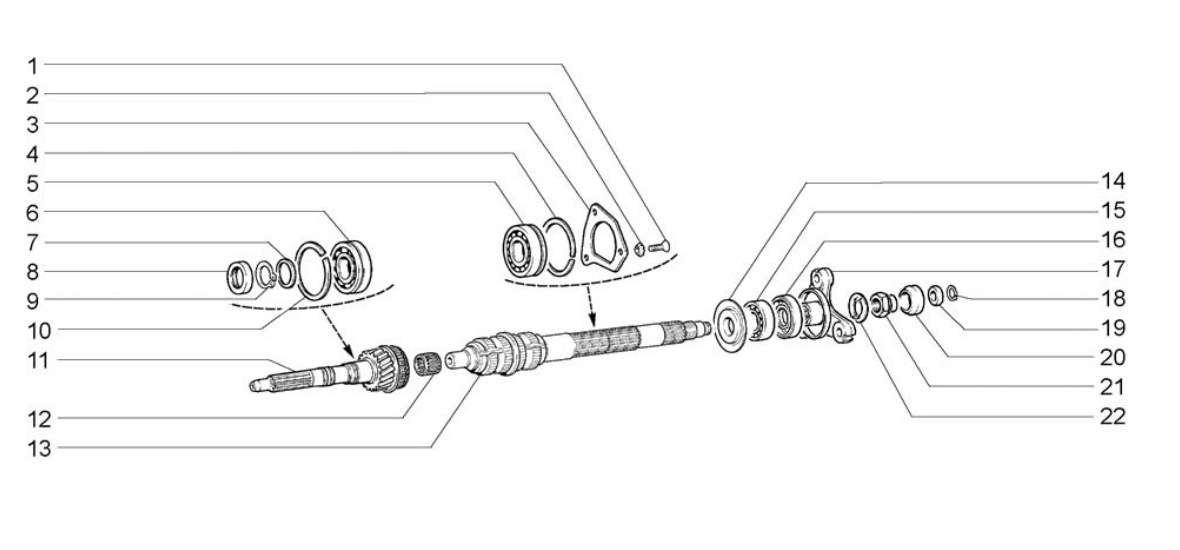

Детали вторичного вала Шевроле Нива: 1 — вторичный вал; 2 — задний подшипник; 3 — стопорное кольцо; 4 — ступица синхронизатора III и IV передач; 5 — ступица синхронизатора I и II передач; 6 — втулка шестерни I передачи; 7 — шестерня I передачи с блокирующим кольцом синхронизатора в сборе; 8 — муфта синхронизатора I и II передач; 9 — шестерня II передачи с блокирующим кольцом синхронизатора в сборе; 10 — муфта синхронизатора III и IV передач; 11 — шестерня III передачи с блокирующим кольцом синхронизатора в сборе; 12 — стопорное кольцо; 13 — пружинная шайба.

Для разборки вторичного вала Шеви Нива потребуется инструмент: отвертка, молоток, съемник стопорных колец и набор плоских щупов.

Установите вал в тиски и снимите с вала муфту синхронизатора третьей и четвертой передач

Снимите стопорное кольцо ступицы синхронизатора третьей и четвертой передач

Снимите с вторичного вала пружинную шайбу

Сдвиньте отверткой ступицу синхронизатора третьей и четвертой передач и снимите ее

Снимите с вала шестерню третьей передачи в сборе Шевроле Нива с блокирующим кольцом синхронизатора

Измените положение вала в тисках, спрессуйте втулку шестерни I передачи и снимите ее с вала

Снимите с вала шестерню первой передачи в сборе с блокирующим кольцом синхронизатора, муфту синхронизатора первой и второй передач, ступицу синхронизатора первой и второй передач

Шестерню второй передачи в сборе с блокирующим кольцом синхронизатора, стопорное кольцо, придерживая блокирующее кольцо синхронизатора, блокирующее кольцо, постепенно ослабляя усилие прижатия

Пружину синхронизатора. Сборка вторичного вала Нива Шевроле выполняется в порядке, обратном разборке, с учетом следующих особенностей:

При сборке установите муфты синхронизаторов так, чтобы кольцевые проточки (показаны стрелками) были обращены друг к другу

Запрессовав втулку шестерни первой передачи до упора, измерьте плоским щупом монтажный зазор между торцом шестерни первой передачи и буртиком втулки и между торцами шестерен второй и третий передач. Зазор должен быть 0,05-0,10 мм. Предельно допустимый зазор — 0,15 мм. Если зазор превышает предельно допустимый, замените изношенные детали. Пружинную коническую шайбу устанавливайте так, чтобы ее конус был обращен наружу.

Разборка и сборка механизма выбора передач Шевроле Нива

Для работы по разборки и сборки механизма выбора передач на Шеви Нива потребуется инструмент: ключ на 10, отвертка, молоток и бородок.

Снимите механизм выбора передач и хомут с тяги механизма

Снимите чехол тяги механизма

Выбейте ось шарнира тяги

Снимите шарнир с рычага выбора передач

Выньте ось шарнира

Выньте втулки проушины тяги. При необходимости замените их

Снимите защитный чехол корпуса механизма и пружину

Снимите стопорное и уплотнительные кольца. При необходимости замените кольца

Снимите сферическую шайбу

Отверните три гайки крепления фланца рычага выбора передач

Снимите фланец, уплотнитель и две прокладки рычага

Снимите шайбу направляющей пластины

Выньте пружины и рычаг из направляющей пластины. Сборка механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

Разборка и сборка привода механизма выбора передач Нива Шевроле

Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: ключи на 10, на 13 и отвертка.

Снимите привод механизма выбора передач

Отверните две гайки крепления кронштейна к опорной пластине

Извлеките из отверстий пластины втулки. Не потеряйте их при сборке

Снимите защитные чехлы

Выверните четыре болта крепления корпуса рычага к опорной пластине

Снимите верхнюю часть корпуса рычага

Выверните два болта крепления накладки блокировки заднего хода к корпусу рычага и снимите накладку

Снимите пассатижами стопорное кольцо и выньте шаровую опору рычага из корпуса шаровой опоры

Снимите уплотнитель с шаровой опоры и осмотрите его. При необходимости замените уплотнительные кольца

Отверните гайку оси рычага переключения передач Шеви Нива

Выньте ось и отсоедините рычаг

Выверните винт крепления блокировочного упора и снимите его

Отверните три гайки крепления корпуса шаровой опоры и снимите его. Выньте пружину. Осмотрите ее и при необходимости замените. Сборка привода механизма выбора передач Нива Шевроле выполняется в порядке, обратном снятию.

Сборка коробки переключения передач Нива Шевроле

Собирайте коробку передач в последовательности, обратной разборке, с учетом особенностей, приведенных в этом подразделе.

Для сборки КПП Шеви Нива потребуется инструмент: отвертки (две), сменные головки на 13, на 17, удлинитель, вороток, ключи на 10, на 13 (два), на 17, на 19, на 27, ударная отвертка, съемник стопорных колец, молоток, оправки для запрессовки (установки) подшипников и сальников и динамометрический ключ.

Промежуточный подшипник вторичного вала запрессовывайте оправкой, опирающейся на внутреннее кольцо подшипника.  Посадка внутреннего кольца подшипника на валу значительно плотнее, чем наружного кольца в картере. В связи с этим при запрессовке подшипника с приложением усилия к наружному кольцу он может быть поврежден

После затяжки винтов крепления стопорной пластины подшипника вторичного вала закерните винты для предотвращения их самопроизвольного отворачивания

При наличии на поверхностях расточек под подшипники следов проворачивания колец подшипников накерните эти поверхности

Для окончательной установки первичного вала в сборе с игольчатым подшипником переднего конца вторичного вала запрессуйте подшипник в сборе с валом до упора легкими ударами молотка через деревянный брусок по окружности наружного кольца подшипника. Установив стопорное кольцо в проточку на наружном кольце подшипника, проверьте легкость вращения первичного вала

Установите промежуточный вал в картер коробки передач, установив предварительно вилки включения I и II, III и IV передач, фиксаторы штоков и сами штоки.  Устанавливайте передний и задний подшипники промежуточного вала с помощью оправки, прилагая усилие к их внутренним кольцам

Не забудьте установить шпонку в паз вторичного вала, если она снималась при разборке

Затягивайте болт крепления переднего подшипника промежуточного вала динамометрическим ключом, одновременно включив две передачи. Момент затяжки болта 79,4-98 Н·м (8,1-10,0 кгс·м). Смажьте трансмиссионным маслом рабочие поверхности шестерен и кольцевые проточки муфт включения синхронизаторов

Установив на подсобранную коробку передач (с установленными передней и нижней крышками, а также с поперечиной крепления силового агрегата) картер сцепления, затяните гайки крепления картера сцепления к коробке передач динамометрическим ключом. Перед установкой смажьте внутреннюю поверхность муфты подшипника выключения сцепления консистентной смазкой. После окончательной сборки коробки передач наденьте на шлицы первичного вала ведомый диск сцепления и проверьте легкость перемещения диска по шлицам вала.  После установки коробки передач на автомобиль не забудьте залить масло в ее картер.

Регулировка привода механизма выбора передач Шевроле Нива

Для регулировки кулисы Нива Шевроле потребуется ключ на 13. Ослабьте гайку стяжного болта хомута крепления тяги привода механизма выбора передач. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались. Затяните гайку стяжного болта хомута.

Ремонт КПП автомобиля ВАЗ-2123

Разборка и ремонт коробки передач требуются при следующих неисправностях

Повышенный шум в коробке передач:

• — износ подшипников;
• — износ зубьев шестерен и синхронизаторов;
• — осевое перемещение валов.

Затрудненное переключение передач:

• — износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;
• — деформация рычага переключения передач;
• — заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;
• — загрязнение шлицев скользящей муфты и ступицы;
• — деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение передач:

• — износ лунок под шарики на штоках, поломка пружин фиксаторов;
• — износ блокирующего кольца синхронизатора;
• — поломка пружины синхронизатора;
• — износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Пониженный уровень или утечка масла:

• — износ сальников первичного и вторичного валов;
• — ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;
• — ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.

Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Слейте масло из картера коробки передач, если вы не сделали этого при снятии ее с автомобиля.

Отверните три гайки крепления корпуса механизма выбора передач и снимите механизм.

Разборка механизма описана в статье – «Снятие и регулировка механизма переключения передач Нива Шевролет с 2009 г.»

Снимите уплотнитель центрирующего кольца

Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца.

Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо.

Снимите стопорную шайбу

Снимите фланец эластичной муфты

Устанавливаем коробку передач картером сцепления на верстак.

Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.

Снимаем крышку

Снимаем уплотнительную прокладку.

Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).

Ключом «на 13» отворачиваем гайку крепления задней крышки, расположенную внутри корпуса коробки.

Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.

Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.

Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода.

Снимаем прокладку крышки.

Для замены подшипника блока шестерен V передачи и заднего хода поддеваем ролики подшипника отверткой и вынимаем ролики из сепаратора

Извлекаем сепаратор

Поддев крючком наружное кольцо подшипника, вынимаем его из гнезда задней крышки.

Снимаем упорное кольцо заднего подшипника вторичного вала.

Снимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника.

Снимаем распорную втулку

Снимаем маслоотражательную шайбу.

Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки.

Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач.

Для этого ключом «на 10» отворачиваем болт крепления вилки к штоку.

Нажав отверткой на вилку вниз, включаем заднюю передачу

Накидным ключом (головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.

Вынимаем болт

Снимаем блок шестерен со шлицев промежуточного вала.

Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.

Двумя отвертками спрессовываем внутреннее кольцо подшипника блока шестерен

Снимаем внутреннее кольцо.

Снимаем втулку шестерни V передачи

Снимаем саму шестерню с блокирующим кольцом синхронизатора

Снимаем ступицу

Снимаем муфту синхронизатора.

Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу, снимаем промежуточную шестерню задней передачи.

Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов

Снимаем крышку и прокладку

Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия).

Намагниченной отверткой вынимаем все три фиксатора.

Вынимаем шток включения V передачи и заднего хода с вилкой

Снимаем вилку со штока

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.

Снимаем со вторичного вала ведомую шестерню задней передачи.

Из паза вала вынимаем шпонку.

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения III–IV передач.

Вынимаем шток.

В отверстие штока вставлен блокировочный сухарь, вынимаем его.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I–II и III и IV передач

(этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — заднего хода и штоком включения III–IV передач).

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения I-II передач

Вынимаем шток.

Ударной отверткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.

Винты стопорятся специальными шайбами

Снимаем стопорную пластину

Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24».

Вынимаем ось промежуточной шестерни заднего хода.

Отвернув гайки крепления картера сцепления, разделяем картеры сцепления и коробки передач.

Снимаем прокладку.

Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).

Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала

Снимаем зажимную шайбу подшипника.

Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала

Снимаем подшипник.

При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

Двумя отвертками спрессовываем заднее внутреннее кольцо подшипника и снимаем его

Вынимаем упорное кольцо заднего подшипника промежуточного вала

Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник.

Вынимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника с носка вала.

Сдвинув промежуточный вал назад, вынимаем его из картера коробки передач.

Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала, вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.

С переднего носка вторичного вала снимаем игольчатый подшипник

Снимаем вилки включения I и II, III и IV передач.

Двумя отвертками поддеваем за установочное кольцо промежуточный подшипник вторичного вала и снимаем его.

Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.

Сборку коробки передач проводим в обратной последовательности.

Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.

Для этого из наружного кольца подшипника отверткой аккуратно вынимаем сепаратор с шариками и надеваем его на внутреннее кольцо (снятое с вала).

Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника.

При сборке первичного вала подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо.

После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.

Наружное кольцо подшипника блока шестерен V передачи и заднего хода запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.

Вставляем в наружное кольцо подшипника сепаратор и ролики.

Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.

Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе. Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика.

При сборке механизма выбора передач наносим на шаровую опору смазку Литол-24.

Разборку первичного и вторичного вала смотрим в статье – «Разборка первичного и вторичного вала коробки передач ВАЗ-2123».

обслуживание и ремонт автомобилей Нива контакты

Нивацентр: обслуживание и ремонт автомобилей Нива контакты

	слесарные работы, гашение вибрации, электроремонт, сборка колес, ремонт и балансировка, защита кузова, замена лобового стекла Нива-Центр: Ремонт и обслуживание Лада Нива заводское ТО, замена масла в двигателе и трансмиссии, ремонт редуктора, ремонт дифференциала, прошивка инжекторной системы

   RU

Старокалузское шоссе, 64, Москва, Российская Федерация Служба меняет адрес: , Российская Федерация, г. Москва, ул. Вавилова, д. 13А. Открыть 9-00 — 22-00 Получить автомобиль в ремонт до 20-30 Работать без выходных, включая воскресенье, за небольшим исключением Забронировать место на ремонт Лада-Нива или Шеви-Нива по телефону +7 (916) 926-84-73   N55°39,549′ E37°32,274′ Когда вы выезжаете из нашей мастерской и оставляете пропуск на контрольно-пропускном пункте, не поворачивайте налево вверх по Старокалузскому шоссе дорога с односторонним движением.

Мы здесь Посмотреть увеличенную карту

Служебные новости и объявления Добавлен прайс-лист. .. Детали Добавлена ​​интерактивная принципиальная схема 21213 на информа… Детали Детали

Графическая база данных | Oracle Sverige

• Клика для получения визы vårtilgänglighetspolicy
• Хоппа до Иннехолл

Tyvärr kunde vi inte hitta någon träff for din sökning.

Testa följande for att hitta det du söker efter:

• Контроллера sökordets stavning.
• Använd en синоним до sökordet, до exempel ‘приложение’ и stället for ‘программа’.
• Starta en ny sokning.
Мени Мени Связаться с нами Войдите в Oracle Cloud
1. Оракул Швеция
2. Базы данных

Базы данных Graph, часть предложения Oracle по конвергентным базам данных, избавляют от необходимости создавать отдельную базу данных и перемещать данные. Аналитики и разработчики могут обнаруживать мошенничество в банковской сфере, находить связи и связывать данные, а также улучшать отслеживаемость в интеллектуальном производстве, получая при этом безопасность корпоративного уровня, простоту приема данных и мощную поддержку рабочих нагрузок данных.

Oracle Autonomous Database включает Graph Studio с предоставлением ресурсов одним щелчком мыши, интегрированными инструментами и средствами безопасности. Graph Studio автоматизирует управление графическими данными и упрощает моделирование, анализ и визуализацию на протяжении всего жизненного цикла аналитики графов.

Узнайте, как Oracle помогает Toyota Mapmaster
ускорить цифровую трансформацию в производстве карт

Знакомство с базой данных графов Oracle

Узнайте, как база данных графов Oracle упрощает изучение взаимосвязей и обнаружение связей в данных, обеспечивая поддержку различных структур графов, мощную аналитику и интуитивно понятную визуализацию.

Посмотреть видео (2:12)

Анализировать связи и находить закономерности в данных с помощью графиков

Узнайте, как Oracle Graph дает вам представление о данных при моделировании их в виде графика и анализе связей в данных.

Посмотреть видео (29:37)

Получить предварительный просмотр графов свойств Поддержка SQL в базе данных Oracle 23c инструмент по своему выбору.

Посмотреть видео (30:30)

Принять участие в саммите Analytics and Data Summit 2023 в Редвуд-Шорс, Калифорния сеансы практикующих специалистов, практические занятия и сетевые мероприятия.

Зарегистрируйтесь сейчас

Почему графовая база данных от Oracle?

• Полная база данных графов

  Oracle обеспечивает поддержку как графов свойств, так и графов знаний RDF, а также упрощает процесс моделирования реляционных данных в виде графовых структур. Запросы интерактивных графов могут выполняться непосредственно на графических данных или на высокопроизводительном графическом сервере в памяти. Широкая интеграция с Oracle Database, Oracle Autonomous Database, сторонними функциями и функциями с открытым исходным кодом упрощает применение и использование аналитики графов.

• Всеобъемлющая аналитика графов

  Исследуйте взаимосвязи с более чем 60 готовыми алгоритмами. Используйте SQL, родные языки графов, API Java и Python, а также функции Oracle Autonomous Database для создания, запроса и анализа графиков. Затем легко отображайте связи в данных, чтобы получать информацию, такую ​​как тенденции клиентов и обнаружение мошенничества, а затем используйте интерактивные инструменты для публикации результатов анализа и обмена ими.

• Масштабируемость и безопасность корпоративного уровня

  Получите надежную защиту, высокую доступность, простоту управления и интеграцию со всеми другими данными в бизнес-приложениях. Oracle обеспечивает сложное многоуровневое управление доступом к вершинам и ребрам графов свойств, а также к тройкам RDF. Oracle также соответствует применимым стандартам ISO и Worldwide Web Consortium для представления и определения графов и языков запросов графов.

Графовая база данных и графовые технологии

Graph Studio в Oracle Autonomous DatabaseGraph в Oracle Database

Graph Studio в Oracle Autonomous Database

С помощью Graph Studio почти каждый может начать работу с графиками для изучения взаимосвязей в данных. Graph Studio устраняет барьеры для входа, автоматизируя сложную настройку и управление, обеспечивая бесшовную интеграцию данных и предоставляя пошаговые примеры для начала работы, предлагая при этом мощные алгоритмы, быстрый сервер аналитики в памяти и расширенную визуализацию.

Посмотреть демонстрацию (3:49)

Доступ к электронной книге продукта (PDF)

Основные функции:

• Автоматическое графовое моделирование
• Автоматическая установка, обновление и подготовка
• Функции автосохранения, резервного копирования и восстановления данных контрольной точки
• Расширенные ноутбуки и средства визуализации
• Возможность планирования анализа
• Примеры блокнотов и рабочих процессов для различных вариантов использования

Графики в базе данных Oracle

Сервер и клиент Oracle Graph позволяют разработчикам, аналитикам и специалистам по данным использовать графики в базе данных Oracle. Его также можно использовать в качестве управляемой пользователем графической среды с Oracle.

Он включает в себя высокоскоростной параллельный сервер в памяти для запросов и аналитики графов свойств, сервер графов RDF и пользовательский интерфейс запросов для выполнения запросов SPARQL, а также клиентские компоненты, такие как оболочки командной строки для работы с API графов, подключаемый модуль для SQLcl для выполнения запросов PGQL, клиент Python для блокнотов Jupyter, интерпретаторы для блокнотов Apache Zeppelin и инструмент визуализации графиков.

Загрузить сервер и клиент Oracle Graph

Сервер и клиент Oracle Graph включает:

• Графический сервер
• Графический клиент
• Графический клиент для Apache Zeppelin
• Графический разъем HDFS
• Плагин PGQL для SQLcl
• Приложение для визуализации графиков
• RDF-сервер и пользовательский интерфейс запросов
• Исправление Graph PL/SQL

Oracle названа лидером Forrester Wave™: платформы графических данных, четвертый квартал 2020 г.

Начните работу с графиком в Oracle Autonomous Database бесплатно.

Начать сейчас

Читайте о наших клиентах

• Сертификат
• Группа Paysafe
• АМЕНИДЫ
• Программные решения Vlamis
• Датализ

Certegy борется с мошенничеством с платежами с помощью Oracle Graph

Certegy использует Oracle Graph Studio для распознавания образов и статистического анализа сложных взаимосвязей для отслеживания и блокировки учетных записей, совершающих мошеннические действия.

Paysafe эффективно борется с мошенничеством и анализирует платежные сети с помощью Oracle Graph

«Запросы, которые раньше выполнялись за минуты, часы или даже дни, теперь выполняются за доли секунды благодаря графическим функциям Oracle».

Явор Иванов, руководитель отдела администрирования баз данных, Paysafe Group

Посмотреть видеоролик Paysafe (1:16)

Прочитать пример использования Paysafe (PDF)

свои ключи».

Тошихиро Ямасита, генеральный директор Amenidy Inc.

«Пользовательский интерфейс Graph Studio с простым щелчком мыши позволяет нам преобразовывать традиционные реляционные таблицы в графы, что позволяет нам извлечь выгоду из обширного набора инструментов Oracle. графовые алгоритмы».

Дэн Вламис, президент Vlamis Software Solutions

«Благодаря Graph Studio в Oracle Autonomous Database вам не нужно быть экспертом в области графов, чтобы изучить возможности графов».

Джанни Сереза, управляющий директор DATAlysis и директор Oracle ACE

Варианты использования базы данных Graph

• Обнаружение отмывания денег для финансовых услуг

  Создайте граф всех банковских счетов, а затем запустите графические запросы, чтобы найти всех клиентов, у которых есть информация, раскрывающая преступную деятельность.

  Прочитать электронную книгу (PDF)

• Управление основными данными в производстве

  Используйте график RDF для создания уровня метаданных, который помогает определить, указывают ли производственные названия деталей на один и тот же элемент, элементы связаны или элементы могут использоваться взаимозаменяемо из-за их сходства. Используйте графическую базу данных, чтобы связать все взаимосвязи между различными производственными деталями и выделить связи и соответствующую информацию с помощью графических алгоритмов.

• Отслеживание происхождения данных для GDPR

  Различные этапы жизненного цикла данных можно отслеживать и перемещаться, вершина за вершиной, следуя по ребрам графа. Отслеживайте путь данных, смотрите, где информация изначально находилась, копировалась и использовалась, чтобы специалисты по данным могли выполнять запросы GDPR.

• Рекомендации по продуктам в маркетинге

  Отношения между клиентами и продуктами, которые они покупают, могут быть отображены в графической базе данных, что позволяет быстро и легко запускать алгоритмы по данным для получения рекомендаций.

• Разработка признаков для машинного обучения

  Для создания моделей машинного обучения требуются дополненные данные, которые можно создать, запустив графовые алгоритмы для набора данных, загруженного в графовую базу данных, и создав расширенные данные, которые затем можно использовать для машинного обучения.

Цены на графическую базу данных и графическую аналитику

Графовые технологии Oracle включены в лицензии на локальную базу данных и автономную базу данных.

2 ноября 2022 г.

Четвертое ежеквартальное обновление для Oracle Graph (2022 г.)

Рахул Таскер, старший менеджер по продуктам, Oracle

Выпущен сервер и клиент Oracle Graph версии 22.4, который содержит ряд обновлений функций. Graph Server (PGX) теперь поддерживает API отчетов о ходе загрузки графов, улучшения загрузки подграфов и синхронизацию опубликованных графов. Oracle Graph Server and Client 22.4 — это первый выпуск, полностью реализующий PGQL 1.5.

Читать пост полностью

Ресурсы

Готовность к облакуДокументацияСообщество клиентовОбучение в облакеСопутствующий контент

Загрузки

• База данных Oracle
• Сервер Oracle Graph и клиент
• Адаптеры и плагины

Электронная книга

• 17 примеров использования графических баз данных и графической аналитики (PDF)
• Graph Studio: новая функция автономной базы данных (PDF)

Спецификация и бизнес-обзоры

• Техническое описание: Graph Technology в Oracle (PDF)
• Краткий обзор: Graph Analytics и RDF с Oracle Database (PDF)
• Бизнес-краткое описание: Сравнительный анализ RDF-графа Trillion Edge (PDF)

Видео

• Paysafe ускоряет обнаружение мошенничества с помощью Oracle (1:16)

Мероприятия

• Саммит по аналитике и данным 2020
• Oracle OpenWorld и Code One 2019
• Саммит по аналитике и данным, 2019 г.

Сообщество

• Форум
• LinkedIn
• Твиттер

Видео

• Использование Graph Studio для новых идей (25:42)
• Краткое введение в Oracle Graph Technologies (3:20)

Избранные презентации

• Графические базы данных и аналитика: как их использовать (PDF)
• Использование анализа графиков и обнаружения мошенничества в индустрии финансовых технологий в Paysafe (PDF)
• Улучшение статистического обнаружения в Национальном статистическом центре Японии с помощью Oracle RDF в Oracle Cloud (PDF)

Related products

Oracle Spatial

Modern geospatial analytics and frameworks

See product details

Oracle Autonomous Database

Self-driving database

Explore Autonomous Database

Oracle Cloud Infrastructure Data Наука

Библиотеки с открытым исходным кодом для создания моделей машинного обучения

Подробнее о продукте

Машинное обучение Oracle

Машинное обучение в базе данных

Подробнее о продукте

Начало работы с базой данных графов и аналитикой графов

Попробуйте семинар по графам

Бесплатно изучите возможности графов.
