Автомобиль ВАЗ 2107 уже давно стал легендой отечественного автопрома. Всем знаком его знаменитый кузов классического цвета с простой геометрией. Являясь люкс-версией машины ВАЗ 2105, он выпускался с 1982 года по 2012 в нескольких модификациях, имел различные комплектации, включая кузов пикап.

Содержание

Что такое кузов
Кузов автомобиля
Схема подробного устройства машины
Размеры и характеристики
Идентификационные данные
Комплектации и модификации
Знаменитый пикап
Замена кузова

Что такое кузов

Кузов — это один из самых важных элементов конструкции автомобиля. Его крепят к раме, но бывают также и безрамочные конструкции. Предназначен кузов для размещения в нем пассажиров и груза. Существуют также конструкции, предназначенные для транспортировки лабораторного, медицинского или другого специального оборудования.

В зависимости от устройства, кузовы бывают каркасными, бескаркасными и полукаркасными.

Кузов автомобиля

Кузов машины ВАЗ 2107 представляет собой заднеприводный четырехдверный седан. Схема сборки его каркаса стандартна и имеет следующие элементы:

Передние части;
Передние крылья с усилителями;
Крыши с рамами стекол;
Пол с усилителями и панелью задней части;
Боковые части;
Задние крылья.

Каждый элемент отлит из малоуглеродистой стали. Для каждой детали предусмотрена не только свой номер, схема отливки, но и своя толщина. Например, для крыши 0,9 мм, а для арок задних колес – 1,0 мм.

Большинство деталей соединяется с помощью бесконтактной сварки, но детали, на которые приходится большая нагрузка, дополнительно укреплены дуговой сваркой.

Среди навесных частей стоит выделить:

капот;
двери;
крышку багажника;
бамперы.

Схема подробного устройства машины

Элементы бампера сделаны из пластмассы, прикрепляются кронштейнами, имеют накладки из хрома.

Внутри автомобиля довольно просторно. Передние сиденья имеют регулировку наклона спинки и продольного положения. Заднее сиденье – трехместное.

Все стекла имеют безопасный тип, а продуманное строение автомобиля обеспечит снижение удара при ДТП.

Размеры и характеристики

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— длину – 4126,

— ширину – 1620,

— высоту – 1435.

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:

Идентификационные данные

Авто ВАЗ 2107, как и любая другая машина, имеет специфические паспортные данные, печень которых указан в таблице, расположенной под капотом на коробке воздухопривода.

В табличке содержатся сведения о модели машины, номер двигателя и номер кузова, данные массы и номер запасных частей. Над ней находится идентификационнный номер авто – VIN.

— Первые 3 буквы отвечают за код завода-изготовителя;

— 6 последующих цифр являются расшифровкой модели авто;

— Буква или цифра латинского алфавита говорят о годе выпуска модели ВАЗ 2107;

— Последние 7 цифр – это и есть искомый номер кузова.

Точно такой же номер вы найдете в багажнике.

Комплектации и модификации

Для покупателей ВАЗ 2107 был доступен в следующих комплектациях:

— в комплектации «стандарт»;

— в комплектации «норма»;

— в комплектации «люкс».

Автомобиль всегда производился в 10 модификациях как для России, так и для зарубежных стран.

Знаменитый пикап

Для тех, кто искал просторный удобный вариант, на базе ВАЗ 2107 была выпущена машина в кузове пикап любого цвета. Он носит название пикап ВИС – 2345, но уже тоже не производится. Но, несмотря на это, пользуется популярностью до сих пор.

Этот малолитражный пикап легок в управлении, предоставляя широкие возможности, чтобы перевозить столько вещей, сколько вам необходимо. В широкую изотермическую будку поместится даже холодильник.

Двухместный пикап имеет инжекторный двигатель. Он развивает скорость до 110 км/ч. Из-за удобства и оригинального дизайна такой тип кузова очень распространен в Америке и Европе – поэтому очень жаль, что производство этой модели было остановлено.

Замена кузова

Автомобиль ВАЗ 2107 в кузовах седан или пикап уже не выпускается несколько лет, но водители до сих пор могут при необходимости приобрести кузовы для своих машин. Если вдруг вы попали в ДТП, либо кузов вашей машины находится в аварийном состоянии, вы с легкостью можете заказать новый.

Схема действий проста. Для начала вам надо будет определиться с необходимой комплектацией, а также какой тип кузова вам необходим.

Одна комплектация подразумевает новый «кузов в сборе», которая включает электроприборы, проводку, стекла, передний и задний бамперы;

Другая же комплектация называется «кузов в металле». В нее входит новый, окрашенный краской нужного цвета кузов, обработанный антикоррозийными препаратами.

Заводом были предусмотрены разнообразные цвета для автомобиля ВАЗ 2107. Каждый из них имеет свое название. Например, бледно-желтый – «дыня», классический красный – «калина», а болотный зеленый – «сочи».

Заказывая кузов в третьей комплектации, вы можете сделать его любого цвета. Возможно, это займет больше времени, чем, если бы вы остановились на простой белой краске. Но автомобиль яркого заметного цвета всегда будет доставлять удовольствие при вождении.

//youtu.be/SYrnh4DfWgw

47 786 views кузов

Устройство кузова Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Инструкции по замене кузовных деталей лада 2107, сварка крыльев лада 2105, проверка днища и лонжеронов ваз 2104, ваз 2105, ваз 2107. Уход за кузовными деталями лада 2107. Обработка каркаса кузова, ремонт омывателей, приборов и отопителя лада 2105.

Неисправности кузова

Причина неисправности Метод устранения Дверь не открывается наружной ручкой Ослабло соединение тяги наружной ручки с рычагом наружного привода замка Подтяните винт крепления тяги Дверь не запирается 1. Поломка или ослабление пружины центрального валика замка ваз 2105 1. Замените замок 2. Ослабла расклепка оси рычага наружного привода замка.

При закрывании зуб рычага

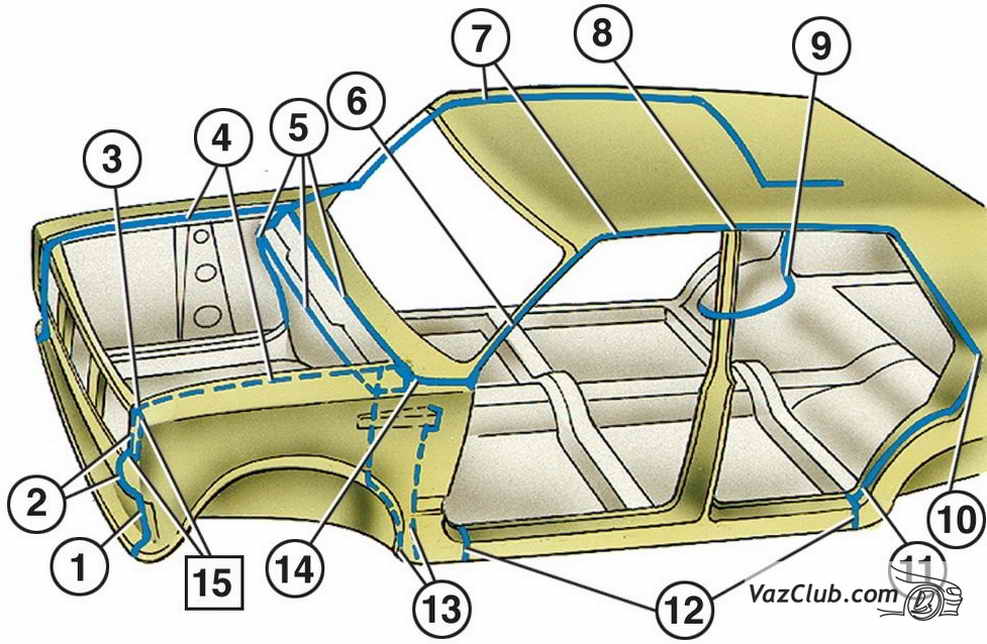

Устройство каркаса кузова

Детали каркаса кузова ваз 2107: 1 — панель облицовки передка; 2 — передний лонжерон; 3 — переднее крыло; 4 — верхняя поперечина передка; 5 — капот; 6 — щиток передка в сборе; 7 — коробка воздухопритока; 8 — боковина кузова; 9 — рамка ветрового окна; 10 — поперечина панели приборов; 11 — панель крыши; 12 — усилитель крыши; 13 — рамка заднего окна; 14 — боковая панель крыши; 15 — полка задка с раскосами; 16 — панель задка;

Проверка кузова

Проверка и правка деталей и элементов кузова в большинстве случаев требуется на аварийных автомобилях ваз 2104, ваз 2105, ваз 2107. Точки крепления узлов шасси: 0 — базовая линия; 1 — верхнее крепление радиатора; 2 — крепление картера рулевого механизма и маятникового рычага; 3 — ось педалей сцепления и тормоза; 4 — центр рулевого механизма; 5 — центр заднего колеса; 6 — крепление амортизаторов задней подвески; 7

Замена переднего крыла автомобиля

При незначительных повреждениях крыла (небольшие вмятины, царапины и т. д.) выполните, не снимая крыла, рихтовочные и окрасочные работы. После рихтовки проверьте состояние внутреннего противокоррозионного покрытия, при необходимости восстановите его. При значительной деформации крыла, при наличии разрывов замените крыло, для чего сделайте следующее. Снимите бампер (см. «Капот, крышка багажника, бамперы

Замена заднего крыла

При замене крыла снимите задний фонарь и бампер. Освободите багажник, снимите резиновый уплотнитель крышки багажника и топливный бак (если меняется правое крыло ваз 2104, ваз 2105, ваз 2107) и отсоедините электропроводку. Срубите тонким острозаточенным зубилом или срежьте шлифовальной машинкой по крылу соединения: Замена заднего крыла. Стрелками на фрагментах указаны места рубки крыла. Пунктиром обозначены

Замена панели крыши

В большинстве аварийных случаев с повреждениями крыши требуется ее замена. Снимите ветровое и заднее стекла, обивку крыши ваз 2107 и ее принадлежности. Положите новую панель на крышу кузова и определите места рубки боковых панелей и передних стоек дверей ваз 2105. Замена крыши. Стрелками показаны места рубки. Пунктиром обозначены линии рубки панели крыши Отступив от края панели крыши 8 мм, произведите рубку

Замена панели задка

Замену производите при удаленных задних крыльях ваз 2107. Замена панели задка ваз 2105. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде стрелками показаны места газовой сварки, стрелками на фрагменте места рубки Тонким острозаточенным зубилом отрубите панель задка кузова ваз 2104, ваз 2105, ваз 2107 от пола топливного бака, пола запасного колеса, лонжеронов, усилителя панели и

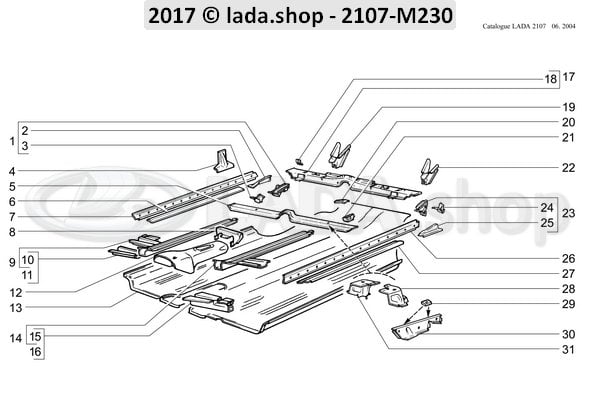

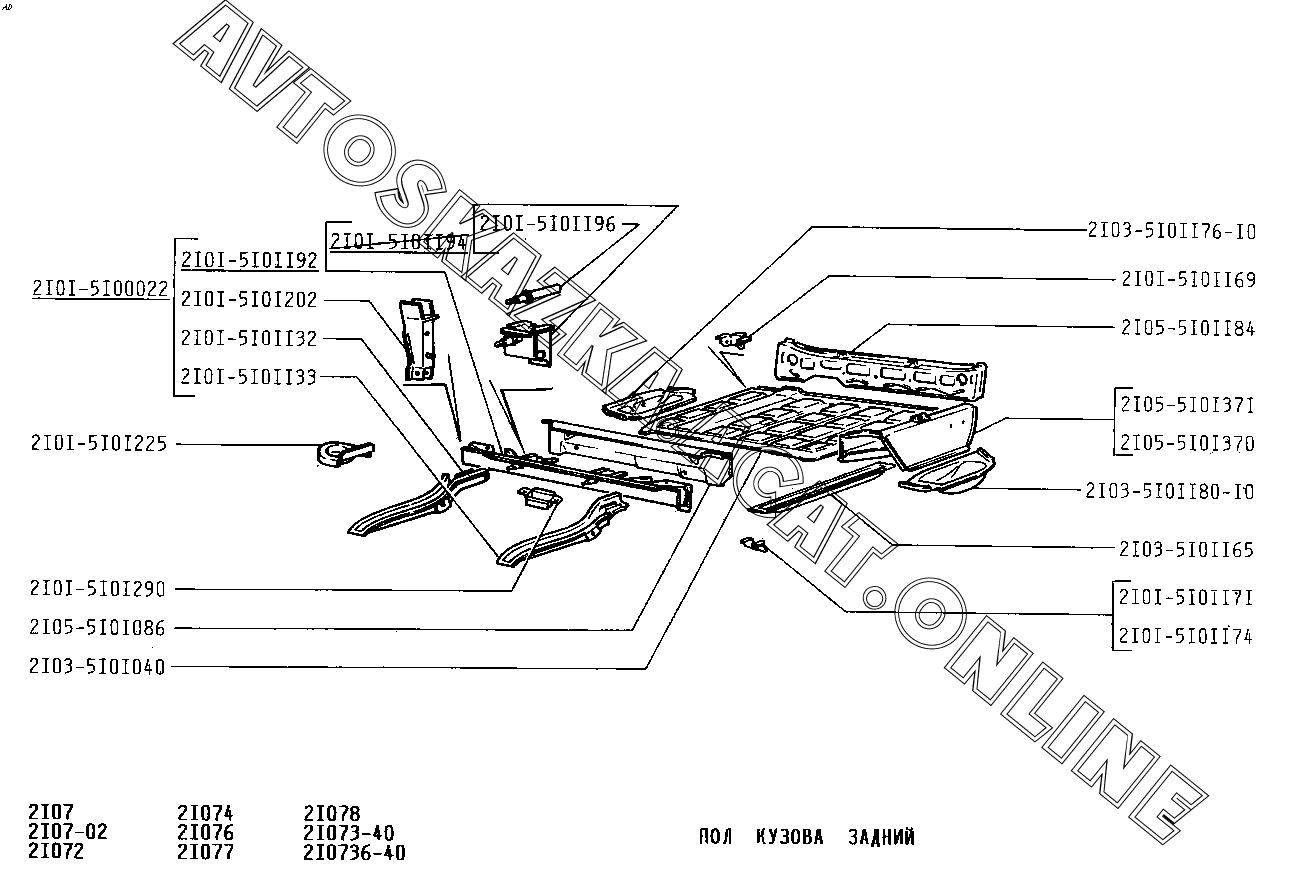

Пол и лонжероны задка кузова

Замену производят при снятых задних крыльях, панели задка и усилителя панели задка. Замена пола задка. Пунктиром обозначены линии рубки, на фрагментах стрелками места рубки. На основном виде стрелками показаны места газовой сварки Тонким зубилом отрубите пол задка кузова ваз 2105 места рубки показаны пунктиром, на фрагментах — стрелками). Кусачками удалите оставшиеся полоски металла, отрихтуйте и

Замена порогов дверей

Замена порога двери ваз 2104: 1 — соединитель; 2 — усилитель порога; 3 — наружная панель порога. Пунктиром обозначены линии рубки, точками — швы контактной сварки. Стрелками показаны места газовой сварки Замену выполняйте при снятых передних и задних крыльях ваз 2105. Замену усилителя 2 производите только при наличии деформации или сквозной коррозии. Тонким зубилом срубите панель 3 порога, удалите оставшиеся

Замена рамы ветрового окна

Высверлите точки контактной сварки в соединениях рамы и коробки воздухопритока сверлом диаметром 6 мм. В случае одновременной замены панели рамы ветрового окна и панели крыши сделайте отметки на сточных желобках с двух сторон стыков крыши с панелью рамы ветрового окна ваз 2105. Замена панели рамы ветрового окна ваз 2107. Пунктиром обозначены линии рубки, точками — швы контактной сварки. На основном виде

Багажник и бамперы
Двери и капот
Остекление и омыватели
Сиденья
Приборы и отопитель
Каркас кузова
Обработка кузова

ВАЗ / 2104, 2105, 2107 / ремонт / кузов / каркас кузова
