Основные функции системы, Tomahawk tw-901 о, Руководство пользователя

Страница 2

TOMAHAWK TW-901 о

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. Основные функции системы

5-ти кнопочный программируемый 2-хсторонний брелоксЖКИ.

Подсветка ЖКИ.
Режим вибрации.

Антисканер.
Антиграббер.

Программируемые брелоки (до 4 шт.)
Визуальное и звуковое подтверждение выполняемых функций.
Постановка в охрану с отключением сирены.

Защищенный дистанционный запуск/глушение двигателя.

Возможность установки на а/м с автоматической или ручной коробкой

передач.

Возможность установки на а/м с бензиновым или дизельным двигателем.
Контропьтемпературы всалонеа/м.

Дополнительный датчиктемпературы.
Автоматический прогрев двигателя по заданной температуре.

Ежедневный (1,2,4,12-тичасовой) автоматический запуск двигателя.

Обход неисправной зоны с визуальным и звуковым подтверждением.

Двузонный датчикудара.
Дистанционное отключение датчика удара.

Защита от ложных срабатываний.
Самодиагностика.

3 дополнительных канала.

Режим “Anti-hijack”.
Режим “Паника”.
Режим “Valet”.

Охрана дверей, капота, багажника.

Индикация заряда батареи питания брелока-пейджера.
Режим экономии энергии батареи питания брелока-пейджера.

Функция “вызова водителя”.

Поиск а/м.

Встроенные в брелок-пейджер часы, будильник, таймер.
Индикация статуса системы светодиодным иодикатором.
Встроенное реле центрального замка.
Память состояния.

Двушаговое снятие с охраны.
Двушаговое открывание центрального замка.

Блокировка двигателя.

Автоматический контроль зоны действия пейджера.
Турботаймер.

Основные функции системы, Tomahawk tw-901 о, Руководство пользователя

Tomahawk tw-901 о, К «1 о

Страница 3

TOMAHAWK TW-901 о

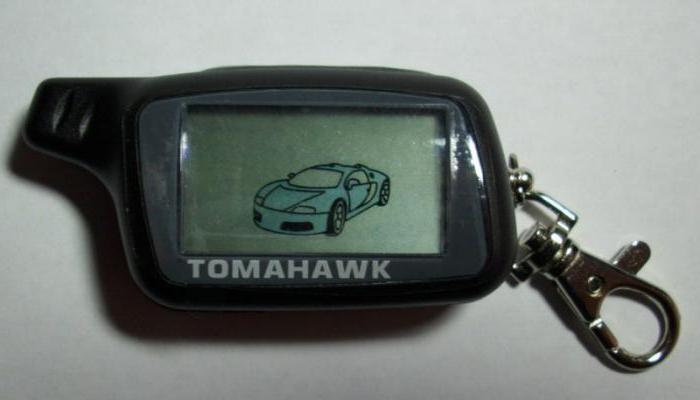

2. Брелоки дистанционного управления.

к «1 о

Рис. 1

Светодиод

Рис. 2

Tomahawk tw-901 о, К «1 о

Функции жки, Tomahawktw-9010

Страница 4

TOMAHAWKTW-9010

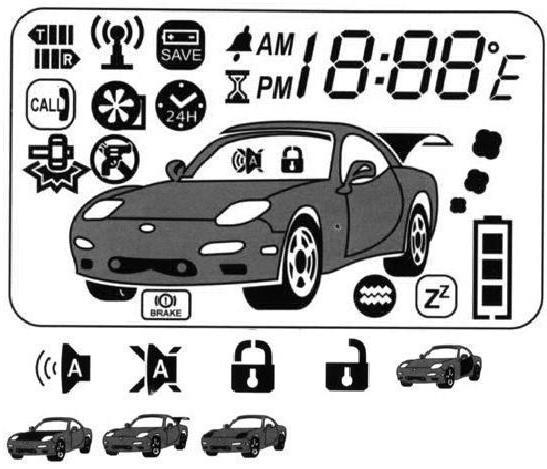

3. Функции ЖКИ

2

.

3.

4.

5.

Рис. 3

- индикация режима охраны.

- индикация режима тихои охраны .

- индикация закрытого центрального замка.

-индикация открытого центрального замка.

- индикация открытой(ых) двери(ей).

- индикация открытого капота.

- индикация открытого багажника.

8.

- индикация вспышек парковочных огней.

Функции жки, Tomahawktw-9010

Tomahawk tw-901 о

Страница 5

TOMAHAWK TW-901 о

9.

- индикация работы приемника и передатчика брелока-

пейджера.

10. ^||| -индикация нахождения в зоне действия.

12

.

13.

14

15.

9

- индикация экономичного режима питания.

- индикация “вызова водителя”.

- индикация режима прогрева двигателя по заданной

температуре.

- индикация режима ежедневного автозапуска.

а - индикация слабого удара.

16.

г- индикация сильного удара.

17.1.

индикация отключения предупредительной

зоны датчика удара.

17.2.

индикация отключения датчика удара.

18.

- индикация режима “Anti-hijack”.

19.

- индикация виброрежима.

20. Z

- индикация режима “Vaiet”

Tomahawk tw-901 о

Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены

Tomahawk tw-901 о

21. <<©>> - индикация выключенного ручного тормоза.

BRAKE

TOMAHAWK TW-901 о

I •-индикация заведенного двигателя.

23.

24. ТГ

25.

- индикация уровня батареи.

^

- индикация включенного таймера.

- индикация включенного будильника.

2б.г/е-88 -часы.

27.

- единицы измерения температуры (С или Р)

4. Постановка в охрану

Для того, чтобы поставить а/м в режим охраны необходимо нажать

кнопку ^ 1 раз. Парковочные огни вспыхнут 1 раз, сирена издаст 1

“ЧИРП”, подтверждая вход в режим охраны, двери и стекла закроются

(если подключено). На дисплее брелока-пейджера отобразятся иконки

п

В случае, если сирена издаст 3 "ЧИРПа”, это означает, что система

обнаружила и отключила неисправную зону охраны (открыта дверь,

капот, багажник не включен ручной тормоз). Система автоматически
возьмет под охрану эту зону, как только она будет исправлена (дверь,
капот, багажник будут закрыты, ручной тормоз включен).

5. Постановка в охрану с отключением сирены

Для того, чтобы поставить а/м в режим охраны с отключением

звуковых сопровождений сирены (все сообщения и подтверждения

посылаются системой только на брелок-пейджер) необходимо нажать

Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Автопостановка и автоперепостановка в охрану, Функция иммобилайзера, Tomahawk tw-901 о

кнопку ((¡к 1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в
режим охраны, двери закроются. На дисплее брелока-пейджера

отобразятся иконки и ^.

Также Вы можете включать и выключать этот режим в то время, когда

а/м находится в режиме охраны.

6. Автопостановка и автоперепостановка

в режим охраны

Если функция автопостановки активирована, то: при выключенном

зажигании, после закрытия всех дверей а/м система оповестит

владельца 1 длинным “ЧИРПом”, и через 10 сек. включит режим охраны
(см. таблицу программирования).

Функция автоперепостановки всегда активируется в случае если в

а/м, после снятия с охраны, не открывалась ни одна из дверей в течение
30-ти сек. система автоматически включит режим охраны.

7. Режим иммобилайзера

TOMAHAWK TW-901 о

Режим иммобилайзера активируется автоматически спустя 30 сек.

после выключения зажигания (см. таблицу программирования).

Светодиодный индикатор в этом режиме горит постоянно. В этом режиме
запуск двигателя при помощи ключа зажигания невозможен.

Для выхода из режима иммобилайзера нажмите кн. g 1 раз или

выключите зажигание и нажмите кн. OVERRIDE 1 раз.

8. Снятие с охраны

Для того, чтобы снять а/м с охраны необходимо нажать кнопку Q

1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 "ЧИРПа” (если

система не находится в режиме охраны с отключением сирены),

подтверждая снятие а/м с охраны, двери откроются, салонное

освещение включится (если подключено). На дисплее брелока-

пейджера отобразится иконка

9. Открывание/закрывание дверей при

заведенном двигателе

Если двигатель а/м заведен от ключа зажигания, то кнопкой Q Вы

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Двушаговое открывание дверей или 3-й канал, Внимание, Турботаймер

Дистанционный запуск двигателя, Двушаговое открывание дверей/з-й канал, Tomahawk tw-901 о

TOMAHAWK TW-901 о

можете открывать и закрывать двери. На дисплее брелока-пейджера

отображаются иконки и ^ соответственно.

10. Двушаговое открывание дверей или 3-й канал

Эти функции недоступны одновременно! Воспользуйтесь

таблицей программирования для выбора одной из них.

1. Выбрана функция двушагового открывания дверей.

Нажмите кнопку Q для снятия с охраны и открывания водительской

двери. Повторное нажатие и удерживание этой кнопки открывает

остальные двери а/м.

2. Выбрана функция дополнительного канала.

Нажмите и удерживайте кнопку Q для активации дополнительного

канала.

ВНИМАНИЕ!

Эти функции требуют дополнительного подключения при установке.

11. Турботаймер

Для а/м с турбированным двигателем в Tomahawk TW-9010

предусмотрена функция турботаймера. Если эта функция активирована,

двигатель, после выключения зажигания, продолжает работать в течение

1,3 или 6 мин. (см. таблицу прграммирования).

12. Дистанционный запуск двигателя

Нажмите кнопку . Парковочные огни вспыхнут 3 раза, сирена

издаст 3 “ЧИРПа”. На дисплее брелока-пейджера отобразятся

следующие иконки:

- попытка запуска двигателя.

2.

- если завести двигатель по какой-либо причине не удалось.

- двигатель заведен (сопровождается мелодией

брелока-пейджера).

Двигатель

будет

работать

в

течение

предварительно

запрограммированного времени (см. таблицу программирования), после
чего автоматически заглушится. Время работы двигателя может быть

8

Двушаговое открывание дверей или 3-й канал, Внимание, Турботаймер

Внимание, Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре

Прогревдвигатепя по заданной температуре, Tomahawk tw-901 о

увеличено с помощью одновременного нажатия кнопок'Н) и fì , по 5 мин

после каждого нажатия до 20-ти минут максимум. На дисплее брелока-
пейджера отображается время, оставшееся до глушения двигателя.

ВНИМАНИЕ!

Дистанционный запуск двигателя не может быть осуществлен в

случае, если:

1. Рычаг коробки передач находится не в нейтральном положении.

2. Зажигание включено.
3. Капот открыт.

4. А/м не стоит на ручном тормозе.

В любом из этих случаев при попытке дистанционного запуска

сирена издаст 4 “ЧИРПа”.

13. Дистанционное глушение двигателя

TOMAHAWK TW-901 о

в случае, если а/м был заведен с помощью дистанционного запуска

двигателя. Вы можете заглушить его с помощью нажатия кнопки ■

Парковочные огни вспыхнут 4 раза, сирена издаст 4 “ЧИРПа”. На дисплее

брелока-пейджера исчезнет иконка ,прозвучит мелодия.

14. Прогрев двигателя ло заданной температуре

в системе Tomahawk TW-9010 предусмотрен дополнительный

температурный датчик для установки под капотом а/м (см. схему №10).

Если этот датчик установлен, запуск и прогрев а/м осуществляется по

показаниям этого датчика, в противном случае, по показаниям датчика

температуры внутри салона.

Для того, что бы активировать эту функцию необходимо

одновременно нажать и удерживать кнопки

и 1|Б . Парковочные

огни вспыхнут 1 раз, сирена издаст 1 “ЧИРП”, подтверждая активацию
функции. На дисплее брелока-пейджера отобразится иконка и
заданная температура для включения прогрева (программируется,
смотри таблицу программирования), сопровождаясь мелодией. Когда

температура достигнет заданной для включения автоматического

прогрева, двигатель запустится на ранее запрограммированное время

Внимание, Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре

Примечание, Ежедневный (1,2,4,12-тичасовой) автозапуск, Дистанционный опрос состояния

Страница 10

(см. таблицу программирования).

Для отключения этой функции необходимо нажать кнопки и .

Парковочные огни вспыхнут 2 раза, система издаст 2 “ЧИРПа”,

подтверждая отключение функции. На дисплее брелока-пейджера
исчезнет иконка ^ , прозвучит мелодия.

Примечание:

Автоматический прогрев двигателя по заданной температуре

выполняется не более 6 раз за 2 часа.

Температура для автоматического прогрева двигателя может быть

установлена на -5°С, -10°С, -20“С, -30°С (см. таблицу программирования).

15. Ежедневный (1,2,4,12-тичасовой) автозапуск

Для активации этой функции необходимо одновременно нажать и

удерживать кнопки и . Сирена издаст 1 "ЧИРП", подтверждая

активацию функции. На дисплее брелока-пейджера появится иконка, ^

прозвучит мелодия.

После активации этой функции, начиная со следующего дня, система

будет автоматически запускать двигатель ежедневно в то время, когда
была активирована эта функция.

Для отключения функции ежедневного автозапуска необходимо

нажать кнопки

и Щ. Парковочные огни вспыхнут 2 раза,система

издаст 2 "ЧИРПа" подтверждая отключение функции. На дисплее

брелока-пейджера исчезнет иконка ^ , прозвучит мелодия.

Для активации 1, 2, 4, 12-тичасового запуска необходимо

активировать функцию ежедневного автозапуска, а затем в течение 5-ти
сек. после её активации нажать соответствующую кнопку на брелоке:

в -для ежечасного запуска,

М) - для запуска двигателя с интервалом в 2 часа,

16 - для запуска двигателя с интервалом в 4 часа,

- для запуска двигателя с интервалом в 12 часов.

16. Дистанционный опрос состояния

Для выполнения дистанционного опроса состояния а/м необходимо

нажать кнопку

||Б

. Парковочные огни вспыхнут 3 раза подтверждая

передачу данных на приемник брелока-пейджера: температуры внутри

салона, состояния охраны и др.

TOMAHAWK TW-901 о

10

Примечание, Ежедневный (1,2,4,12-тичасовой) автозапуск, Дистанционный опрос состояния

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

manualza.ru

Инструкция и руководство на русском

39 страниц подробных инструкций и пользовательских руководств по эксплуатации

СОДЕРЖАНИЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ...1Основные функции системы, Шпш) руководство пользователя2К «1 о, Тж-шш3Функции жки, Тж-шш, P ^pmlo-uol4Тж-шш5Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены6Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны7Двушаговое открывание дверей или 3-й канал, Турботаймер, Дистанционный запуск двигателя8Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре, Прогревдвигатепя по заданной температуре9Ежедневный (1,2,4,12-тичасовой) автозапуск, Дистанционный опрос состояния, Шпш)10

СОДЕРЖАНИЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ...

Автосигнализации Tomahawk

 СОДЕРЖАНИЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ...

Основные функции системы, Шпш) руководство пользователя

Страница 2

TOMAHAWK

(ШПШ)

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. Основные функции системы

1. 5-ти кнопочный программируемый 2-хсторонний брепоксЖКИ.

2. ПодсветкаЖКИ.

3. Режим вибрации.

4. Антисканер.

5. Антиграббер.
6. Программируемые брелоки (до4шт.)
7. Визуальное и звуковое подтверждение выполняемых функций.
8. Постановка в охрану с отключением сирены.
9. Защищенный дистанционный запуск/глушение двигателя.

10. Возможность установки на а/м с автоматической или ручной коробкой

передач.

11. Возможность установки на а/м с бензиновым или дизельным двигателем.
12. Контрольтемпературы всапонеа/м.
13. Дополнительный датчиктемпературы.
14. Автоматический прогрев двигателя по заданной температуре.
15. Ежедневный (1,2,4,12-тичасовой) автоматический запускдвигатепя.
16. Обход неисправной зоны с визуальным и звуковым подтверждением.
17. Двузонный датчикудара.
18. Дистанционное отключение датчика удара.
19. Защита от ложных срабатываний.

20. Самодиагностика.
21.3 дополнительных канала.
22. Режим “Апй-Иуаск”.
23. Режим “Паника”.
24. Режим “\/а1е^.
25. Охрана дверей, капота, багажника.
26. Индикация заряда батареи питания брелока-пейджера.
27. Режим экономии энергии батареи питания брелока-пейджера.
28. Функция “вызова водителя”.
29. Поиск а/м.

30. Встроенные в брелок-пейджер часы, будильник, таймер.
31. Индикация статуса системы светодиодным иедикатором.
32. Встроенное реле центрального замка.
33. Встроенный в антенный модуль светодиод индикации состояния
34. Память состояния.
35. Двушаговое снятие с охраны.
36. Двушаговое открывание центрального замка.
37. Блокировка двигателя.
38. Автоматический контроль зоны действия пейджера.
39. Турботаймер.

Основные функции системы, Шпш) руководство пользователя

К «1 о, Тж-шш

Страница 3

TOMAHAWK

тж-шш

2. Брелоки дистанционного управления.

к «1 о

Рис. 1

Светодиод

Рис. 2

К «1 о, Тж-шш

Функции жки, Тж-шш, P ^pmlo-uol

Страница 4

TOMAHAWK

тж-шш

3. Функции ЖКИ

CALL

P ^PMlO-uOl

1. (C‘>

2

Ш

3.

4.

5-i

n

Рис. 3

- индикация режима охраны.

- индикация режима “тихой охраны”.

- индикация закрытого центрального замка,

-индикация открытого центрального замка.

- индикация открытой(ых) двери(ей).

- индикация открытого капота.

- индикация открытого багажника.

п

- индикация вспышек парковочных огней.

Функции жки, Тж-шш, P ^pmlo-uol

Тж-шш

Страница 5

TOMAHAWK

тж-шш

9.

10

.

«1>)

- индикация нахождения в зоне действия.

- индикация экономичного режима питания.

11. ■

■ - индикация "вызова водителя ".

C A L L

12

.

13.

14.Ì

15.,

16.

17.

18.

- индикация режима прогрева двигателя по заданной

температуре.

- индикация режима ежедневного автозапуска.

- индикация слабого удара/отключения предупреди­

тельной зоны датчика удара.

- индикация сильного удара/отключения датчика удара.

- индикация режима “Anti-hijack”.

- индикация виброрежима.

- индикация режима “Vaiet”

19.

(CD)

-индикация выключенного ручного тормоза.

BRAKE

20. ^^^^^‘-*индикация заведенного двигателя.

21.

-индикация уровня батареи.

Тж-шш

Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены

Шпш)

TOMAHAWK

(ШПШ)

22.

^

- индикация включенного таймера.

23.

- индикация включенного будильника.

(

24.

-часы.

о

25.

У

- единицы измерения температуры (С или Р)

4. Постановка в охрану

Для того, чтобы поставить а/м в режим охраны необходимо нажать

кнопку б/д 1 раз. Парковочные огни вспыхнут 1 раз, сирена издаст 1

“ЧИРП”, подтверждая вход в режим охраны, двери и стекла закроются

(если подключено). На дисплее брелока-пейджера отобразятся иконки

(с<^ и п -

В случае, если сирена издаст 3 "ЧИРПа”, это означает, что система

обнаружила и отключила неисправную зону охраны (открыта дверь,

капот, багажник не включен ручной тормоз). Система автоматически
возьмет под охрану эту зону, как только она будет исправлена (дверь,
капот, багажник будут закрыты, ручной тормоз включен).

5. Постановка в охрану с отключением сирены

Для того, чтобы поставить а/м в режим охраны с отключением

звуковых сопровождений сирены (все сообщения и подтверждения

посылаются системой только на брелок-пейджер) необходимо нажать

Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Автопостановка и автоперепостановка в охрану, Функция иммобилайзера, Шпш)

TOMAHAWK

(ШПШ)

кнопку ((¡к 1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в
режим

охраны,

двери

закроются.

На

дисплее

брелока-пейджера

отобразятся иконки и п .

Также Вы можете включать и выключать этот режим в то время, когда

а/м находится в режиме охраны.

6. Автопостановка и автоперепостановка

в режим охраны

Если функция автопостановки активирована, то: при выключенном

зажигании,

после

закрытия

всех

дверей

а/м система оповестит

владельца 1 длинным “ЧИРПом”, и через 10 сек. включит режим охраны
(см. таблицу программирования).

Функция автоперепостановки всегда активируется в случае если в

а/м, после снятия с охраны, не открывалась ни одна из дверей в течение
30-ти сек. система автоматически включит режим охраны.

7. Режим иммобилайзера

Режим иммобилайзера активируется автоматически спустя 30 сек.

после

выключения

зажигания

(см.

таблицу

программирования).

Светодиодный индикатор в этом режиме горит постоянно. В этом режиме
запуск двигателя при помощи ключа зажигания невозможен.

Для выхода из режима иммобилайзера нажмите кн. e/d 1 раз или

выключите зажигание и нажмите кн. OVERRIDE 1 раз.

8. Снятие с охраны

Для того, чтобы снять а/м с охраны необходимо нажать кнопку

б/d

1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 "ЧИРПа” (если

система не находится в режиме охраны с отключением сирены),

подтверждая

снятие

а/м

с

охраны,

двери

откроются,

салонное

освещение

включится

(если

подключено).

На

дисплее

брелока-

пейджера отобразится иконка о?

9. Открывание/закрывание дверей при

заведенном двигателе

Если двигатель а/м заведен от ключа зажигания, то кнопкой б/б Вы

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Двушаговое открывание дверей или 3-й канал, Турботаймер, Дистанционный запуск двигателя

Двушаговое открывание дверей/з-й канал, Шпш)

TOMAHAWK

(ШПШ)

можете открывать и закрывать двери. На дисплее брелока-пейджера

отображаются иконки и g соответственно.

10. Двушаговое открывание дверей или 3-й канал

Эти

функции

недоступны

одновременно!

Воспользуйтесь

таблицей программирования для выбора одной из них.

1. Выбрана функция двушагового открывания дверей.

Нажмите кнопку Q/g для снятия с охраны и открывания водитель­

ской двери. Повторное нажатие и удерживание этой кнопки открывает
остальные двери а/м.

2. Выбрана функция дополнительного канала.

Нажмите и удерживайте кнопку Q/à для активации дополнитель­

ного канала.

ВНИМАНИЕ!

Эти функции требуют дополнительного подключения при установке.

11.

Турботаймер

Для

а/м

с

турбированным

двигателем

в

Tomahawk

TZ-9010

предусмотрена функция турботаймера. Если эта функция активирована,

двигатель, после выключения зажигания, продолжает работать в течение

1,3 или 6 мин. (см. таблицу прграммирования).

12.

Дистанционный запуск двигателя

О . Парковочные огни вспыхнут 3 раза, сирена

На дисплее брелока-пейджера отобразятся

Нажмите кнопку

издаст 3 “ЧИРПа”.

следующие иконки:

- попытка запуска двигателя.

2.

- если завести двигатель по какой-либо причине не удалось.

- двигатель заведен

брелока-пейджера).

(сопровождается мелодией

Двигатель

будет

работать

в

течение

предварительно

запрограммированного времени (см. таблицу программирования), после
чего автоматически заглушится. Время работы двигателя может быть

8

Двушаговое открывание дверей или 3-й канал, Турботаймер, Дистанционный запуск двигателя

Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре, Прогревдвигатепя по заданной температуре

Шпш)

TOMAHAWK

(ШПШ)

увеличено с помощью одновременного нажатия кнопок*^и Q/9, по 5 мин

после каждого нажатия до 20-ти минут максимум. На дисплее брелока-
пейджера отображается время, оставшееся до глушения двигателя.

ВНИМАНИЕ!

Дистанционный запуск двигателя не может быть осуществлен в

случае, если:

1. Зажигание включено.

2. Капот открыт.

3.

А/м

не

стоит на ручном тормозе.

4. Включен режим “Valet”

5. Не выполнена процедура подготовки к дистанционному запуску

двигателя (для МКПП)

В любом из этих случаев (кроме режима “Valet”)npn попытке

дистанционного запуска сирена издаст 4 “ЧИРПа”.

13. Дистанционное глушение двигателя

в случае, если а/м был заведен с помощью дистанционного запуска

двигателя. Вы можете заглушить его с помощью нажатия кнопки .

Парковочные огни вспыхнут 4 раза, сирена издаст 4 “ЧИРПа”. На дисплее

брелока-пейджера исчезнет иконка ,прозвучит мелодия.

14. Прогрев двигателя ло заданной температуре

в

системе

Tomahawk

TZ-9010

предусмотрен

дополнительный

температурный датчик для установки под капотом а/м (см. схему №10).

Если этот датчик установлен, запуск и прогрев а/м осуществляется по

показаниям этого датчика, в противном случае, по показаниям датчика

температуры внутри салона.

Для

того,

что

бы

активировать

эту

функцию

необходимо

одновременно нажать и удерживать кнопки

и 1|Б . Парковочные

огни вспыхнут 1 раз, сирена издаст 1 “ЧИРП”, подтверждая активацию
функции. На дисплее брелока-пейджера отобразится иконка @] и
заданная температура для включения прогрева (программируется, см.

таблицу

программирования),

сопровождаясь

мелодией.

Когда

температура

достигнет

заданной

для

включения

автоматического

прогрева, двигатель запустится на ранее запрограммированное время

Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре, Прогревдвигатепя по заданной температуре

Ежедневный (1,2,4,12-тичасовой) автозапуск, Дистанционный опрос состояния, Шпш)

Страница 10

TOMAHAWK

(ШПШ)

(см. таблицу программирования).

Для отключения этой функции необходимо нажать кнопки ""Ф и 1^.

Парковочные огни вспыхнут 2 раза, система издаст 2 “ЧИРПа”,

подтверждая

отключение

функции.

На

дисплее

брелока-пейджера

исчезнет иконка ^ , прозвучит мелодия.

Примечание:

Автоматический

прогрев

двигателя

по

заданной

температуре

выполняется не более 1 раза в течении 2 часов.

Температура для автоматического прогрева двигателя может быть

установлена на -5°С, -10°С, -20“С, -30°С (см. таблицу программирования).

15. Ежедневный (1,2,4,12-тичасовой) автозапуск

Для активации этой функции необходимо одновременно нажать и

удерживать кнопки мф и . Сирена издаст 1 "ЧИРП", подтверждая

активацию функции. На дисплее брелока-пейджера появится иконка, ^

прозвучит мелодия.

После активации этой функции, двигатель будет заведен. Система

будет автоматически запускать двигатель ежедневно в то время, когда
была активирована эта функция.

Для отключения функции ежедневного автозапуска необходимо

нажать кнопки

и Щ. Парковочные огни вспыхнут 2 раза,система

издаст 2 "ЧИРПа" подтверждая отключение функции. На дисплее

брелока-пейджера исчезнет иконка ^ , прозвучит мелодия.

Для активации 1, 2, 4, 12-тичасового запуска необходимо

активировать функцию ежедневного автозапуска, а затем в течение 5-ти
сек. после её активации нажать соответствующую кнопку на брелоке:

в/й ~

запуска двигателя с интервалом 1 час,

*•4) - для запуска двигателя с интервалом в 2 часа,

16 - для запуска двигателя с интервалом в 4 часа,

- для запуска двигателя с интервалом в 12 часов.

16.

Дистанционный опрос состояния

Для выполнения дистанционного опроса состояния а/м необходимо

нажать кнопку

||Б

. Парковочные огни вспыхнут 3 раза подтверждая

передачу данных на приемник брелока-пейджера: температуры внутри

салона, состояния охраны и др.

10

Ежедневный (1,2,4,12-тичасовой) автозапуск, Дистанционный опрос состояния, Шпш)

Выделить → Я нашла инструкцию для своей автосигнализации здесь! #manualza

manualza.ru

Полная инструкция к брелоку TOMAHAWK 9010 ?

В соответствии с инструкцией брелока Томагавк 9010, перед использованием пульта «сигналки» пользователю нужно привязать устройство к блоку управления системой. Без программирования управляющий модуль не будет реагировать на нажатия кнопок на коммуникаторе. Принцип привязки заключается в использовании определенных клавиш брелока после активации зажигания и «клике» на сервисную кнопку.

Основные функции брелока Tomahawk 9010

Список функций, которыми обладает брелок охранной автомобильной системы:

  1. Отображение текущего времени.
  2. Знак автозапуска. Осуществление автоматического запуска силового агрегата по показателям температурного сенсора.
  3. Иммобилайзер. Данную функцию выполняет основной брелок, обеспечивая дополнительную защиту транспортному средству, блокируя работу двигателя в случае несанкционированного запуска. Блокировка не снимается даже в случае механического вмешательства в электросистему и отключения противоугонной системы.
  4. Отображение на основном брелке показателей температурного датчика.
  5. Подсветка дисплея, включаемая нажатием на любую кнопку пульта.
  6. Удаленная регулировка чувствительности сенсора удара.
  7. Включение охранного режима при заведенном двигателе. Данная опция пригодится водителю, который вынужден на небольшой промежуток времени покинуть автомобиль.
  8. Функция «Комфорт». Позволяет отложить активацию охранного режима на 30 секунд.
  9. Функция «Валет». Осуществляет переход охранной системы в сервисный режим, на время отключая все опции сигнализации. Опцию можно использовать перед техобслуживанием транспортного средства, чтобы исключить необходимость передачи пульта управления посторонним лицам.
  10. Режим «Anti-Hijack». Блокирует двигатель в случае разбойного нападения и кражи авто.
  11. Режим «Паника». Используется для привлечения внимания окружающих к автомобилю и отпугиванию потенциальных злоумышленников от него. По команде с брелока производится активация световых приборов, подключенных к сигнализации, а также тревожной сирены.
  12. Бесшумный режим охраны. Может выключать сирену и световые сигналы автомашины, но продолжает передавать оповещения о взломе на главный пульт сигнализации.
  13. Автоматическое запирание дверных замков после начала движения автомобиля.
  14. Виброрежим. Функция позволяет отключаться звуковым оповещениям брелока и включаться режиму вибрации.
  15. Блокировка клавиш от случайного нажатия.

Обозначения кнопок и иконок

Расположение кнопок на основном и запасном пульте:

  1. К1. Находится на основном и дополнительном коммуникаторах, на нее насено изображение ключа.
  2. К2. Располагается на обоих пультах, на главном имеет иконку в виде закрытого замка, на дополнительном — открытого и закрытого замка.
  3. К3. Размещена на основном и дополнительном брелоках, снабжена значком открытого багажника автомобиля.
  4. К4. Расположена на обоих пультах, на ней нанесено изображение, которое означает «беззвучный режим».
  5. К5. Находится только на главном брелоке, имеет маркировку в виде буквы «F» в круге.

Схема элементов управления на коммуникаторе Томагавк 9010

Описание значков и пиктограмм на брелке X5 9010:

  1. Активен канал двухсторонней связи.
  2. Включен автоматический запуск ДВС (двигателя внутреннего сгорания) по показаниям температурного сенсора.
  3. Сигнал вызова водителя.
  4. Режим «Антиограбление» включен.
  5. Индикация сильного физического воздействия на кузов авто.
  6. Открыт моторный отсек машины.
  7. Отключен стояночный тормоз.
  8. Включена тихая охрана транспортного средства или отключена сирена.
  9. Центральный замок закрыт либо открыт.
  10. Двери автомобиля не заперты.
  11. Режим вибро для оповещения автовладельца включен.
  12. Режим «Валет» включен.
  13. Индикация заряда батарейки, установленной в брелоке.
  14. Двигатель запущен.
  15. Багажный отсек авто не заперт.
  16. Индикация градусов Цельсия или Фаренгейта.
  17. Табло с текущим временем.
  18. Таймер для дистанционного запуска двигателя включен.
  19. Функции будильника активирована.
  20. Обозначение ежедневного автоматического пуска силовой установки.
  21. Символ сохранения заряда батарейки в пульте.
  22. Обозначение расположения в зоне видимости пульта.

Фото дисплея брелока томагавк 9010

Инструкция по настройке

Настройка пульта включает в себя:

  • привязку коммуникатора к машине;
  • настройку основных функций;
  • подготовку сигнализации к удаленному запуску двигателя;
  • вход в меню программирования;
  • сброс настроек.

Как записать брелок в память Tomahawk 9010?

Новый коммуникатор нужно программировать так:

  1. Чтобы прошить или прописать новый пульт, нужно включить работу системы зажигания, двигатель запускать не нужно.
  2. Следующий этап — зажатие кнопки сервисного обслуживания сигнализации Оверрайд. Расположение клавиши обычно скрытное, поэтому ее необходимо искать под приборной панелью. Кнопку нужно нажимать до момента, пока сирена не воспроизведет несколько звуковых сигналов, указывающих на вход в меню прошивки.
  3. Сервисная кнопка отпускается, на устройстве зажимаются клавиши 3 и 4. Сирена должна подать несколько звуковых сигналов при успешной настройке. Аналогичным образом нужно записывать другие брелоки на сигнализации этой модели.
  4. Для выхода из меню программирования не нужно предпринимать какие-либо действия с пультом в течение 6 секунд.

Важно знать

В случае, если при программировании нового коммуникатора автовладелец не привязал к блоку управления старый пульт, информация о нем будет удалена из памяти модуля.

Программирование функций брелока-пейджера

Режим программирования

Чтобы войти в меню настроек, выполняются следующие действия:

  1. В автомобиле производится активация зажигания, но запускать мотор не нужно.
  2. Кнопка аварийного режима обслуживания нажимается шесть раз.
  3. В автомобиле отключается зажигание. При успешном входе в меню настроек и программирования сирена подаст шесть звуковых сигналов.
Таблица программирования
Количество нажатий на кнопку ОверрайдОписание опцииК1К2К3К4
1Настройка времени до остановки мотора после удаленного старта, мин.5101520
2Изменение параметра температуры в салоне машины для удаленного прогрева-5-10-20-30
3Время прокручивания стартерного устройства для автозапуска, мс800120018003000
4Контроль функционирования мотора по сигналамПо напряжению в электросети автоПо контроллеру давления моторной жидкостиПо тахометру
5Время включения второго дополнительного канала0,81030Постоянный
6Длительность звукового сигнала сирены100101520
7Контакт IGN2 для активации и отключения дверных замков при удаленном стартеКонтакт включен, замки не запирают при автозапускеКонтакт выключен, замки дверей не закрываютсяКонтакт включен, дверные замки закрываются при автозапускеКонтакт отключен, дверные замки запираются автоматически
8Задержка прокручивания стартерного механизма перед пуском мотора для дизельных и бензиновых авто2101010
9Продолжительность сигнала открытия и запирания центрального замкаСигнал открытия и закрытия составляет 0,8 сСигнал открытия и закрытия составляет 3,6 сСигнал на отпирание — 0,8 с, на запирание — 2 импульса по 0,8 сСигнал закрытия составляет 30 с, открытия — 0,8 с
10Двухэтапное открытие дверей или настройка третьего дополнительного канала/иммобилайзераТретий дополнительный канал, иммобилайзер отключенДвухэтапное открытие дверей с отключенной блокировкой мотораТретий дополнительный канал, иммобилайзер включенДвухэтапное открытие дверей со включенной блокировкой мотора
11Опция безопасного вождения автоОтключенаДверные замки не закрываются и открываются автоматически при активации и отключении зажиганияДвери запираются автоматически через 10 с после активации зажигания и открываются после его отключенияДвери запираются автоматически через 30 с после активации зажигания и открываются после его отключения
12Автоматическое включение режима охраныОтключенаАктивирована без запирания дверных замковВключена с закрытием дверей
13Учет задержки освещения в салоне авто1153045
14Время активации света в салоне/поднятия стеколАктивация освещения на 20 секунд после отключения защитыВключение света в салоне на 30 секунд после отключения охраныЗапирание окон 20 с после активации режима охраныЗакрытие окон 30 с после включения защиты
15Единицы измерения температуры салона или метод блокировки мотораЦельсий, нормально-разомкнутая блокировкаФаренгейт, нормально-замкнутая блокировкаЦельсий, нормально-замкнутая блокировкаФаренгейт, нормально-разомкнутая блокировка
16ТурботаймерОтключена1 минута2 минуты3 минуты

Как сбросить настройки?

Чтобы перепрограммировать и отключить все функции, выполняются следующие действия:

  1. Автовладелец заходит в меню перепрограммирования, для этого кнопка сервисного режима нажимается десять раз.
  2. В автомобиле отключается система зажигания. Сирена должна подать кратковременный звуковой сигнал, после чего кнопка Оверрайд нажимается один раз.
  3. На брелоке необходимо нажать на первую кнопку.
  4. Выполняется включение и отключение системы зажигания. При успешном обнулении настроек аварийная сигнализация подаст пять световых сигналов.

Руководство по применению

Для настройки основных функций охранной системы Томагавк 9010 используется коммуникатор с дисплеем.

Замена батарейки брелока-пейджера

Важно знать

Менять элемент питания необходимо в случае, если индикатор заряда батарейки показывает одно деление.

Чтобы установить батарейку в новый брелок необходимо сделать так:

  1. Открывается задняя крышка коммуникатора.
  2. Из устройства извлекается элемент питания.
  3. Нажимается третья кнопка с изображением открытого багажного отсека.
  4. Выполняется установка нового источника питания.
  5. Задняя крышка устройства закрывается. Кнопка 3 на коммуникаторе нажимается один раз.

Запуск и отключение режима охраны

Запуск режима охраны без звука

Используемые кнопкиВыполняемые опцииОписание
Кратковременно
Включение беззвучного режима охраныПри успешной активации аварийная сигнализация моргнет один раз, а на экране пульта отобразятся значки

Должна включиться световая сигнализация, пульт сработает звуковым импульсом.

Режим иммобилайзера

Активация осуществляется в автоматическом режиме через тридцать секунд после отключения системы зажигания. Чтобы отключить иммобилайзер, нужно один раз нажать на первую кнопку либо отключить зажигание и «кликнуть» на сервисную клавишу.

Дистанционное включение и отключение двигателя

Турботаймер

Чтобы запрограммировать и настроить турботаймер, производятся следующие действия:

  1. Осуществляется вход в меню настроек и программирования.
  2. Кнопка сервисного режима обслуживания нажимается 16 раз (поскольку это номер функции Турботаймер по таблице программирования).
  3. При нажатии на первую кнопку опция отключается, на вторую — время работы составит 1 минуту, на 3 — две, на 4 — 3.

Прогрев двигателя по заданной температуре в салоне

Важно знать

Автоматический запуск двигателя по температуре возможен не более шести раз за два часа.

Видео: настройка автозапуска двигателя по температуре

Канал «Olzhas Anuarbek» снял видеоролик, в котором показан процесс настройки дистанционного пуска мотора по показаниям температуры воздуха в соответствии с инструкцией брелока Томагавк 9010.

Ежедневный автозапуск

Дистанционный опрос состояния

Используемые кнопкиВыполняемые опцииОписание
Активация функцииВнешние осветительные устройства подадут три световых сигнала. На коммуникатор должна отправиться информация о температуре в салоне авто, состоянии охраны и т. д.

Дистанционное открывание багажника

Используемые кнопкиВыполняемые опцииОписание
Нажать и удерживатьУдаленное открытие двери багажного отсекаАварийная сигнализация подаст тройной сигнал. На экране коммуникатора отобразится значок

Поиск а/м

Используемые кнопкиВыполняемые опцииОписание
ОдновременноАключение функции поискаВнешние осветительные приборы должны подать шесть световых сигналов, также сработает сирена

Дистанционное отключение датчика удара

Режимы тревоги

Особенности режима тревоги:

  1. Если срабатывает предупредительная зона контроллера чувствительности, фары мигнут шесть раз, а сирена подаст тройной звуковой сигнал. На экране коммуникатора появится значок в виде молотка, бьющего по корпусу авто, также устройство издаст мелодичный сигнал.
  2. При включении основной зоны регулятора сигнализация активирует режим тревоги длительностью 25 секунд. Коммуникатор сработает тревожной мелодией, а на его экране появится символ в виде молотка.
  3. Если сработает другая зона датчика, режим тревоги активируется на 30 секунд. На экране коммуникатора отобразится индикатор, указывающий на конкретную зону. Также брелок должен издать тревожный сигнал.
  4. Чтобы отключить режим тревоги, нажимается вторая кнопка на брелоке.

Режим «Паника»

Используемые кнопкиВыполняемые опцииОписание
ОдновременноАктивация функции «Паника»Мотор машины в этот момент должен быть отключен. Фары транспортного средства моргнут трижды, сработает сирена.

Режим «Anti-hijack»

Режим «Valet»

Видео: настройка сигнализации кнопкой Override

Пользователь Александр Бочкарев снял видеоролик, в котором показал процесс настройки длительности прокручивания стартера для автозапуска двигателя.

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

  1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
  2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
  3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
  4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
  5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
  6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Скачать бесплатно инструкции к Tomahawk 9010 на русском языке в PDF

Читать сервисную документацию к противоугонной системе можно по ссылке:

Руководства на русском языке по эксплуатации и установке сигнализации
Инструкция по эксплуатации и установке Томагавк 9010

Видео: как устранить проблему с автозапуском?

Канал «Арман Орманулы» снял видеоролик, в котором рассказал, как действовать, если двигатель авто не заводится в режиме автозапуска

kodobd.top

Ремонт сигнализации Томагавк 9010: схема блока, замена дисплея

В процессе эксплуатации противоугонной системы возникает необходимость в её починке. Для экономии денег ремонт сигнализации Томагавк 9010 можно провести самостоятельно. Если, к примеру, сломался пульт дистанционного управления, не обязательно сразу же покупать новый. Во многих случаях неисправное устройство удаётся восстановить. Действуйте поэтапно.

  1. Диагностика. Выявите причину сбоя. Разберите пульт, прозвоните контакты платы, проверьте величину заряда батарейки, осмотрите каждую деталь.
  2. Оценка возможностей. Решите, какие действия вы будете проводить далее, проведёте ремонт сами или обратитесь в сервисный центр. Самостоятельно можно выполнить следующие работы (имея элементарные навыки): замену деталей, пайку контактов, перепрограммирование брелока.

Содержание

  1. Электрическая принципиальная схема блока сигнализации
  2. Замена жк дисплея Томагавк 9010
  3. Сломалась антенна
  4. Поломки пульта
  5. Микросхема платы Tomahawk TW 9010
  6. Чиним реле

Электрическая принципиальная схема блока сигнализации

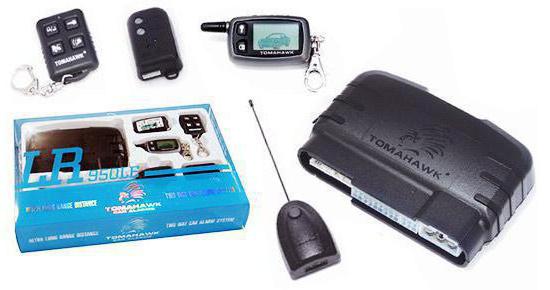

Противоугонный комплекс имеет следующее оборудование:

  • блок управления сигнализацией — считывает все данные с датчиков и дверей;
  • сирену, подключённую к блоку управления;
  • пульт с жидкокристаллическим экраном;
  • антенный модуль.

Замена ЖК дисплея Томагавк 9010

Экран жидкокристаллического дисплея брелока сигнализации может пострадать из-за неаккуратного обращения с пультом или его падением. Экран может треснуть. Информация о состоянии охранной системы будет видна частично либо совсем не отражаться. Если есть возможность приобрести новый дисплей, то его замена не составит большого труда. Для того чтобы поменять экран самостоятельно выполните следующие пункты.

  1. Откройте батарейный отсек и извлеките батарейку.
  2. Открутите маленький винтик крестовой отвёрткой.
  3. Располовиньте брелок. Корпус держится на небольших пластиковых защёлках.
  4. Шлейф дисплея припаян к плате.
  5. Выньте плату из корпуса.
  6. При помощи термофена или паяльника прогрейте контакты шлейфа и снимите его.
  7. Зачистите контакты на плате.
  8. Припаяйте шлейф дисплея к плате. Включите новый экран.
  9. В обратной последовательности соберите брелок. Вставьте батарейку и проверьте его работу.

Сломалась антенна

Антенный модуль отвечает за радиосвязь между автомобилем и пультом управления сигнализацией. Случается, что сигнализация не реагирует на команды брелка, невозможно заново прописать их в памяти блока управления. Причина в поломке антенного модуля.

Снимите устройство с лобового стекла и разъедините корпус. Внимательно осмотрите двухстороннюю плату. На её разъёме четыре контакта:

  • питание;
  • линия передачи информации от блока управления к передатчику;
  • линия приёма сигнала;
  • масса.

Отыщите на электронной плате конденсатор. Проверьте дорожки, идущие от него к разъёму. Замерьте питание на ножках конденсатора. Остальные два контакта – это линия связи цифровой шины. На них должно быть напряжение несколько ниже, чем в питании конденсатора.

Если отсутствует напряжение питания, обследуйте качество обжима клемм. При отсутствии сигнала на ножках линии передачи проверьте микросхему. В этом случае лучше заменить радиомодуль целиком.

Поломки пульта

Самой распространённой поломкой пейджера сигнализации является отказ кнопок. Проблема может быть в следующем.

  1. Залипание кнопок.
  2. Поломка самой клавиши. Плохой контакт или обрыв провода вследствие износа или механического воздействия.
  3. Отсутствие контакта элементов платы.

Инструкция по смене кнопки пульта.

  1. Откройте батарейный отсек и выньте оттуда батарейку.
  2. Внутри отсека располагается саморез крепления корпуса. Выкрутите его фигурной отвёрткой.
  3. Аккуратно разделите пульт на две части. Используйте нож или тонкую пластину.
  4. Извлеките внутренние детали. Осмотрите их.
  5. Выпаяйте сломанную кнопку.
  6. Приложите новую клавишу и припаяйте её.
  7. Очистите внутренние детали от пыли. В обратной последовательности соберите пульт.
  8. Вставьте элемент питания и проверьте работу пейджера.

Если брелок так и не удалось восстановить, тогда приобретите новый пульт и пропишите его в памяти противоугонной системы.

  1. Активируйте систему зажигания.
  2. Нажмите и удерживайте кнопку «Оверрайд» пока не услышите четыре сигнала сирены.
  3. Отпустите «Override».
  4. Зажмите одновременно клавиши «Открытие багажника» и «Бесшумный режим охраны».
  5. Услышите сигнал сирены. Запись брелока прошла успешно.
  6. Через шесть секунд, если вы ничего не делаете, система выйдет из режима настройки.

Микросхема платы Tomahawk TW 9010


Чиним реле

Открыванием и закрыванием замков дверей в центральном блоке сигнализации управляют реле. Найти их на плате легко. Возможны неисправности реле:

  • контакты реле постоянно замкнуты или постоянно разомкнуты независимо от команд;
  • нет управляющего сигнала на обмотке реле.

Замените вышедшее из строя реле.

  1. Рукой или специальным пинцетом извлеките сломанной реле.
  2. Установите новую деталь на место.
  3. Проверьте работу противоугонной системы.

Вот лишь некоторые способы ремонта Tomahawk 9010.

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

daciaclubmd.ru

руководство по установке и эксплуатации :: SYL.ru

В новых комплектах охранных систем содержится инструкция по эксплуатации. "Томагавк 9010" не является исключением. Подробное изучение руководства дает возможность пользоваться системой максимально эффективно с учетом имеющихся особенностей. Рассматриваемая сигнализация представляет собой современный комплект для безопасности автомобиля, который своим функционалом удовлетворит самых придирчивых автолюбителей. Стоит подчеркнуть, что совместно с высокими функциональными возможностями представленная модификация имеет приемлемую стоимость. При выборе той или иной серии нужно учитывать и понимать конструкционные отличия и опциональную поддержку.

томагавк 9010

Общее описание и руководство по использованию

У различных модификаций сигнализационного комплекта похожая инструкция по эксплуатации. "Томагавк 9010" имеет следующие важные опции:

  • Предохранение от сканирования, обратная связь, антиграббер.
  • Блокирование силового агрегата и отключение сигнала в аварийном режиме.
  • Индивидуальный пароль, реагирование по памяти.
  • Термодатчик, подсветка, иммобилайзер.
  • Встроенное время, будильник, таймер отсчета, замок центрального типа.
  • Отключение охранного режима в последовательном порядке, опция поиска автомобиля.
  • Автопрогрев. "Томагавк 9010" позволяет прогреть мотор, не открывая дверей авто.

Контроль охранной системы производится при помощи брелока в виде пульта с жидкокристаллическим экраном. Сведения на дисплей поступают посредством звуковой подачи, символьных сообщений и в вибрационном режиме.

Важные обозначения

В охранной автосистеме "Томагавк 9010" к ним относятся:

  • Активация режима охраны. Выполняется кнопкой, на которой изображен небольшой замок и динамик.
  • Выключение. Производится посредством нажатия изображения с перечеркнутым граммофоном и замком.
  • Схематическая копия транспортного средства с различной символикой (двери, багажник, капот) ориентирована на индикацию соответствующего элемента.
  • Центральный замок регулируется воздействием на кнопку с аналогичным отображением.
  • Также немаловажно использование клавиши "Валет" (поиск машины) и символа удара (указывает величину и место механического воздействия).

Отличительные параметры

Автосигнализация "Томагавк 9010" имеет опции, схожие с аналогичными модификациями. Разнятся только брелоки - они имеют непохожую форму, но вполне могут взаимодействовать между собой. Пульты различных серий двухсторонние, имеют дальность реагирования порядка полутора километров, оснащены идентичными функциями.

брелок томагавк 9010

Касательно цифровых обозначений данной сигнализационной системы можно отметить, что серия "Томагавк 9010" (запуск по температуре) – оснащается реле блокировки.

Как подключить?

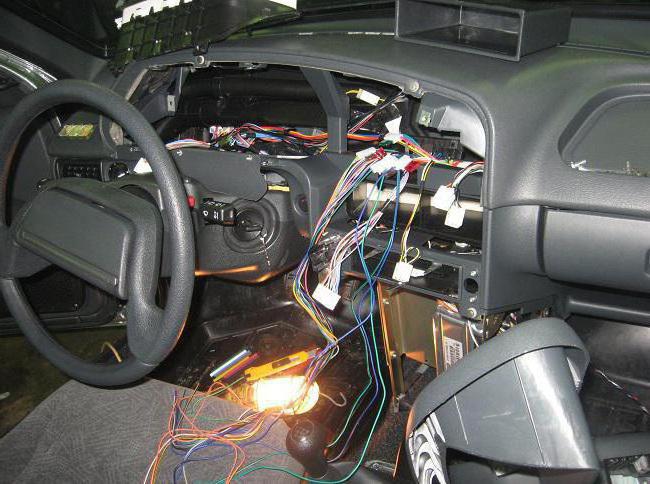

Схема подсоединения к зажиганию сигнализации "Томагавк 9010" происходит следующим образом:

  • Взаимодействие тока со стартера осуществляется при автоматическом пуске с контакта, имеющего шесть клемм.
  • К гнезду стандартной проводки подключено блокирующее реле.
  • Для обнуления зависимости массы и сигнального контакта необходимо отключить блокировку.
  • При необходимости автозапуска доставать реле блокировки из существующей схемы нежелательно.

Обозначим манипуляции, направленные на то, как запрограммировать брелок. "Томагавк 9010" - система, в которой это можно сделать следующим образом:

  • Главный блок с возможностью автоматического пуска подключается через клемму основного гнезда.
  • Силовой входной разъем оборудован распайкой на провода ST 1/2.
  • Данная схематическая особенность актуальна для новых отечественных машин и иномарок позже 90-го года производства.

Основной функционал

При включении каждого режима раздается звуковой сигнал. Эта опция дает возможность владельцу транспортного средства убедиться в правильности выбранной функции. При активации защитного блока сигнализация отзывается кратковременной сиреной и миганием фонарей. Если опция подключена правильно - световой датчик начнет мигать. О выполнении обратной процедуры система отвечает подачей идентичных сигналов.

томагавк 9010 автозапуск

В режим иммобилайзера комплект переходит автоматически, по истечении тридцати секунд после отключения зажигания. В подтверждение выбранной опции загорается соответствующий индикатор. Чтобы выключить данный режим, необходимо один раз нажать кнопку с изображением закрытого замочка.

Серия "Томагавк 9010", автозапуск при помощи которой дистанционно осуществляется посредством кнопки с эмблемой ключа, про начало действия режима сообщает вспыхнувшими трижды парковочными фонарями, а на мониторе пульта высвечиваются нужные указатели. После запуска силового агрегата пейджер просигнализирует специфическим мелодийным звучанием.

Особенности

В случае если попытка запустить мотор оказалась неудачной, на дисплее отобразится сочетание букв SP. Длительность работы двигателя зависит от времени программирования, по окончанию которого силовая установка заглохнет. Нюансы проведения этой процедуры и доступные временные периоды для автозапуска можно узнать из раздела, в котором говорится, как запрограммировать брелок. "Томагавк 9010" в комплекте содержит стандартное руководство по эксплуатации.

инструкция по эксплуатации томагавк 9010

Определение модели Tomahawk

Как узнать модель и брелок? "Томагавк 9010" - система, которая может быть встроена в покупаемый б/у автомобиль, а инструкция, например, потерялась. Также подобный вопрос иногда возникает, если вышел из строя пульт управления либо появилось желание модернизировать систему охраны авто. Противоугонные комплексы этого изготовителя отличаются прекрасными защитными показателями. В зависимости от модификации, блок безопасности оснащается функцией автоматического запуска, средняя дистанция приема сигнала минимально составляет один километр.

Критерии идентификации

В первую очередь требуется определиться с тем, какие главные отличия данного бренда от прочих охранных систем. Особенности - это фирменный брелок. "Томагавк 9010" оснащен пятью кнопками и фирменным лейблом на тыльной стороне. Разные модификации одной марки между собой имеют некоторые отличия. В случае отсутствия информации на пульте нужно изучить его отличительные черты и форму. Модель 9010 снабжена брелоком стандартной формы, характерной эмблемой фирмы служит схематический рисунок головы индейца со специфическим оперением.

автосигнализация томагавк 9010

Легче всего узнать модель сигнализации, изучив инструкцию по эксплуатации. "Томагавк 9010" комплектуется ею в каждом наборе. Тем не менее случаются ситуации, когда имеется необходимость определения типа сигнализации лишь при наличии основного блока и пульта. Проверенные методы определения модели автоохранной комплектации:

  • Маркирование и надпись на обратной части брелка или в батарее под питающим элементом.

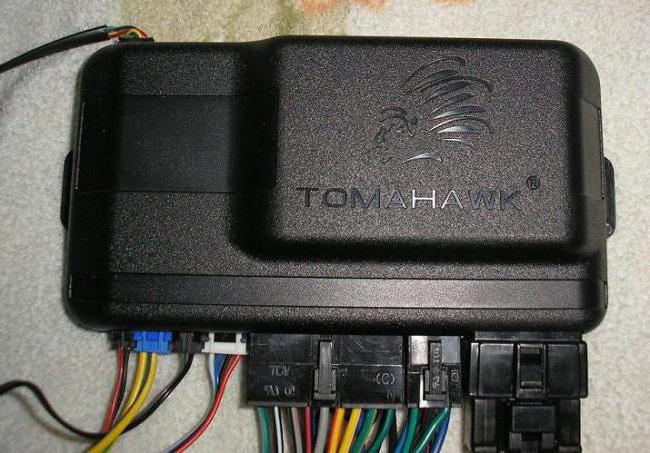

  • Модификация и серия сигналки отображены на основном блоке системы. Чтобы узнать эту информацию, необходимо демонтировать нижнюю конструкцию автомобильного торпедо.
  • Отличается по форме, антенне и размещению монитора также и брелок. "Томагавк 9010" имеет фирменный логотип.

Разновидности

Одной из первых охранных систем этого производителя стала автосигнализация "Томагавк 9010" и вариация TZ. Эти типы охранных комплектов практически идентичны. В усовершенствованной версии претерпел изменения контрольный пульт и появился новый модуль антенны. Брелоки обеих модификаций совместимы между собой и могут функционировать взаимозаменяемо. Еще одной отличительной чертой является радиомодуль, который в обновленной версии оснащен светодиодной подсветкой.

Схема подключения и программного обеспечения аналогична в обоих вариантах. Портативные комплексы семейства "Томагавк 9010" сконструированы на разных элементах. Дальнейшее развитие изделия и функционала позволило увеличить дистанцию реагирования между пультом и главным модулем до 1,2 километра. Не менее надежны бюджетные охранные вариации Z1 и TZ 9010. В первом комплекте радиус действия держится на отметке один километр, а второй экземпляр уверенно реагирует до 1 300 метров.

как запрограммировать брелок томагавк 9010

Преимущества

Кроме приемлемой цены, рассматриваемая модель обладает дополнительными плюсами, благодаря которым она востребована у автовладельцев:

  • Поэтапная деактивация режима охраны.
  • Жидкокристаллический дисплей с программируемым блоком.
  • Опция турботаймера.
  • Вариация "Томагавк 9010", автозапуск на которой позволяет включить мотор на расстоянии.

Отзывы владельцев

Если учесть отзывы пользователей данной сигнализации, то можно сказать, что отличительные характеристики модификаций выявляются еще по нескольким признакам. К примеру, если брелок имеет шильдик с маркировкой 7 000, то это точно не модель 9020. Серия TW 7000 – это аналог моделей под индексом 9010 или 9050 (учитывается принцип постановки и снятия охранного режима). Тем не менее к такому варианту подойдет брелок от усовершенствованной разновидности TZ 9010.

 автопрогрев томагавк 9010

При желании и наличии определенных знаний идентификацию сигнализации вполне можно провести без инструкции и услуг специалистов. Как определить модель Tomahawk 9010 и краткие ее характеристики приведены выше. Главное, помнить, что при смене брелока или главного модуля системы наугад высок риск выхода ее из строя или некорректного функционирования.

www.syl.ru

Инструкция по эксплуатации Tomahawk TW-9010

TOMAHAWK TW-901 о

СОДЕРЖАНИЕ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1.

Основные функции системы

2

2.

Брелоки дистанционного управления

3

3.

Функции ЖКИ

4

4.

Постановка в охрану

6

5.

Постановкавохранусотключениемсирены

6

6.

Автопостановка и автоперепостановка в охрану

7

7.

Функция иммобилайзера

7

8.

Снятие с охраны

7

9.

Открывание/закрываниедверей при заведенном двигателе

7

10. Двушаговое открывание дверей/З-й канал

8

11. Дистанционный запуск двигателя

8

12. Дистанционное глушение двигателя

8

13. Турботаймер

9

14. Прогревдвигатепя по заданной температуре

9

15. Ежедневный (1,2,4,12-тичасовой) автозапуск

10

16. Дистанционный опрос состояния

10

17. Дистанционное открывание багажника

11

18. 2-й дополнительный канал

11

19. Поиска/м

11

20. Дистанционное отключение датчика удара

11

21. Режимы тревоги

11

22. Режим “паника”

12

23. Режим “Anti-hijack”

12

24. Режим “Valet”

12

25. Вызов водителя

13

26. Функции выполняемые кнопкой “Override”

13

27. Аварийная постановка/снятиесохраны

14

28. Подготовка дистанционного запуска дляа/мс

механической коробкой передач

15

29. Программированиедополнитепьныхбрелоков

15

30. Режимы работы светодиодного индикатора

16

31. Замена батарейки брелока-пейджера

16

32. Режим программирования

17

33. Программирование функций брелока-пейджера

18

34. Таблица программирования

19

35. Описание программируемых функций

20

ИНСТРУКЦИЯ

по

УСТАНОВКЕ

1.

Основные принципы установки

23

2.

Выбор места расположения основных блоков

23

3.

Соединение проводов

25

4.

Выбор механической или автоматической коробки передач

27

5.

Подключение центрального замка

28

6.

Настройка датчика удара

28

7.

Схемы подключения

29

8.

Технические данные

37

9.

Комплектация

39

www.manualsdir.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
