устройство, принцип работы и ремонт / Информация / Статьи / Мини Спецтехника бу и новая

ТНВД – это Топливный Насос Высокого Давления. Ставиться он на дизельные двигатели и предназначен для подачи топлива в топливную систему под высоким давлением, для наилучшего сгорания его в цилиндрах.


Устройство ТНВД

Рис.1 - Подробная схема всех элементов топливного насоса для автомобилей Камаз с двигателем 740.

Принцип работы

Из бака, через фильтр грубой очистки, с помощью топливного насоса низкого давления топливо, по топливопроводу, поступает сначала в фильтр тонкой очистки, а потом на вход в ТНВД. От коленвала двигателя передается крутящий момент на топливный насос, а точнее на кулачковый вал, который в свою очередь приводит в действие толкатели. Толкатели давят на пружины, которые поднимают плунжер. Плунжер закрывает впускной клапан, топливо подается на форсунки, которые распыляют его уже в цилиндрах. Кулачковый вал, проварачиваясь дальше опускает плунжер, открывая, тем самым, поступление топлива в ТНВД и процесс повторяется.

Вроде бы ничего сложно, однако, это не совсем так. Любой ТНВД это очень сложный механизм, основой которого являются плунжерные пары. Их изготавливают с очень высокой точностью. Одна такая пара состоит из цилиндра и поршня, который, перемещаюсь и создает высокое давление в системе.

ТНВД двигателя Камаз 740 представляет собой V-образное устройство, в каждой половине которого находится по 4 плунжерные пары. Внизу корпуса насоса находится кулачковый вал, на который от коленвала и передается крутящий момент. Кулачки на валу передают поступательные движения на поршни каждой пары. Работа поршней ТНВД строго синхронизирована с работой поршней самого двигателя с помощью пружинных толкателей.

В конструкции каждой плунжерной пары есть несколько клапанов, как впускных так и выпускных и специальных канавок для отвода лишнего топлива. За направлениями потока топлива отвечают специальные автоматически клапанные механизмы.

Возможные неисправности в работе ТНВД и их ремонт

В топливном насосе двигателя Камаз 740 высокое давление создается за счет очень плотного прилегания поршня в цилиндре плунжерной пары. В случае какого либо нарушения этой плотности в топливной системе падает давление и двигатель вообще может не запуститься или работать не ровно, с перебоями. Длительную и безаварийную работы ТНВД в первую очередь обеспечивает качественное дизельное топливо. Для дизельных моторов это одно из главных условий успешной эксплуатации. Внимательно отнеситесь к выбору АЗС, на которой заправляетесь.

Для того, чтобы двигатель КАМАЗ и ТНВД работали исправно и долго своевременно проводите все необходимые регламентные работы по их техническому обслуживанию, а особое внимание стоит уделить замене топливных фильтров, как грубой, так и тонкой очистки. Старайтесь покупать оригинальные расходные материалы у официальных дилеров или в авторизированных сервисных центрах.

Как и у любого механизма у ТНВД есть свой ресурс, который он в любом случае со временем выработает. Но инженеры Камаза разработали ремонтопригодный агрегат, который можно восстановить, заменив изношенные детали. Но ремонтировать топливный насос высокого давления стоит на специализированных станциях, которые оборудованы стендом проверки топливной системы под давлением. Такое оборудование поможет выявить как явные, так и скрытые неисправности. После проведения ремонта ТНВД должен пройти ряд стендовых испытаний и точную настройку вместе топливными форсунками.

Основные причины выхода ТНВД из строя

  • Вода в топливной системе. Причин появления воды в системе может быть несколько: некачественный или изношенный топливный фильтр; большой процент воды в дизельном топливе; нарушение герметичности топливопровода из-за чего образуется конденсат внутри на трубках.
  • Механические примеси в топливе. Примеси могут появляться опять же из-за плохих топливных фильтров. Так же рекомендуется периодически проводить очистку топливного бака от образований парафина и т.п. отложений.
  • Плохие смазывающие качества дизельного топлива. Причина этого может скрывать в применение не сертифицированных присадок. Не поддавайтесь рекламе и не добавляйте в топливо ничего лишнего, чего не рекомендует производитель.
  • Не герметичный топливопровод. В этом случае идет постоянный подсос воздуха в систему, повышающий коэффициент трения в плунжерных парах, что приводит к их быстрому износу.

Самые часто встречающиеся неисправности

  • Неравномерная подача топлива. Причина скорее всего кроется в поврежденной плунжерной паре. Так же рекомендуется проверить клапаны топливного насоса, а также работу форсунок.
  • Повышенный расход топлива. Причина банальна – повреждения топливопровода.
  • Запаздывает впрыск. Проблема может скрываться в регулировочном болте толкателя или в поврежденном кулачковом вале.

Видео, подробно описывающее работу топливной систему двигателя Камаз 740.

Регулировка подачи топлива

Как снять ТНВД

  1. отсоединить тросики ручного управления рычагом остановки двигателя и рычагом управления регулятором,
  2. снимите тягу управления подачей топлива,
  3. отсоедините все трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива,
  4. отсоедините трубку для подвода масла к насосу и, масло отводящую трубку,
  5. выкрутите стяжной болт переднего фланца ведущей полумуфты и два болта ведомой полумуфты (для того, чтобы выкручивать болты было удобно нужно провернуть коленвал через люк картера сцепления),
  6. отсоедините топливопроводы факельных свечей,
  7. снимите топливопроводы высокого давления,
  8. отсоедините трубку, которая подводит воздух к рабочему цилиндру вспомогательного тормоза,
  9. открутите четыре болта, которые крепят ТНВД,
  10. снимите собственно сам насос.

Порядок разборки

  • вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
  • снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

  • распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
  • распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
  • вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
  • снять стопорное кольцо и державку грузов в сборе;
  • вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
  • отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
  • расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
  • снять второй подшипник с оси промежуточной шестерни;
  • выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
  • используя съемник И-801.30.000, снять подшипники с кулачкового вала;
  • секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Сборка и установка ТНВД после ремонта

Сборка ТНВД, как и положено, проводится в обратном порядке. Чтобы установить подшипники на кулачковый вал используется приспособление И-801.27.000. Свободный ход вала должен быть не больше 0,1 мм, делается это путем подбора регулировочных прокладок под крышку переднего подшипника кулачкового вала.

Установка ТНВД:

  • проверните коленвал до его положения, которое соответствует началу впрыска топлива в первый цилиндра (фиксатор находится в зацеплении с маховиком), проверьте, чтобы метка I на заднем фланце ведущей полумуфты привода должна быть вверху;
  • установите топливный насос на двигатель, совместив при этом метки II на корпусе насоса и муфте опережения впрыска топлива;
  • затяните болты крепления насоса;

Рис.3 - Порядок затяжки болтов крепления, топливного насоса высокого давления

  • не нарушая взаимного расположения меток, затяните верхний болт ведомой полумуфты привода, переставьте фиксатор в мелкий паз, проверните коленвал на один оборот и затяните второй болт ведомой полумуфты, затяните стяжной болт переднего фланца полумуфты;
  • установите крышку люка картера сцепления;
  • подсоедините трубопроводы высокого давления, маслоподводящую и маслоотводящую трубки, трубку подвода воздуха к пневмоцилиндру вспомогательного тормоза, трубопроводы низкого давления, тягу управления подачей топлива, тросики ручного управления рычагом останова и рычагом управления регулятором.

После установки ТНВД запустите двигатель и болтом отрегулировать минимальную частоту вращения холостого хода, которая не должна превышать 600 об/мин.

За информацию спасибо сайту 24techno-guide.ru

miniteh.com

Принцип работы ТНВД КамАЗ, правила эксплуатации и его компоненты

ТНВД – топливный насос высокого давления.

Это один из сложнейших механизмов грузовика КамАЗ. Его роль в работоспособности и надежности невозможно переоценить. По сути, его поломка или частичный выход из строя могут привести к невозможности работы двигателя.

Тнвд камаз

Назначение

Какое назначение имеет ТНВД? Главная его функция, несомненно, поставка топлива от топливного бака в камеру сгорания двигателя. И это не простая доставка.

Как следует из названия, насос создает высокое давление и осуществляет впрыск топлива в камеру с воздухом. От точности и угла впрыска зависит очень многое.

Помимо транспортировочной роли, ТНВД грузового автомобиля КамАЗ выполняет фильтрацию поступающего топлива. Для этого система снабжена несколькими ступенями фильтров различной очистки. Речь касается не только мелких и крупных частиц, но и воды. Ее попадание в двигатель или насос может вызвать серьезную поломку или как минимум серьезно сократить срок службы.

Как работает?

Принцип работы можно разделить на несколько этапов и рассмотреть топливную систему в целом. На любом грузовике КамАЗ, ТНВД взаимодействует с другими системами, тем самым повышая эффективность работы.

По своему расположению они бывают двух типов:

  • рядные;
  • V-образные.

Действуют они практически идентично и особых различий в принципе работы не замечается.

ТНВД имеет еще одно разделение. Это уже касается непосредственно самого процесса. Первый тип – аккумуляторный. На автомобилях КамАЗ он используется редко. Двигающая сила, которая приводит в действие поршень, это давление сжатых газов или пружины. Второй тип – непосредственное действие. Такой принцип работы осуществляется благодаря механическому взаимодействию с коленчатым валом. Именно он придает движение поршню.

Итак, двигатель грузовика КамАЗ оборудован рядным или V-образным (в зависимости от модели и конструкции) ТНВД, с непосредственным действием.Чаще всего именно рядным. Работает он следующим образом.

  1. Задается движение от коленчатого вала, с помощью механической передачи.
  2. Осуществляется вращение кулачкового вала, который смещает толкатели.
  3. Толкатели своим воздействием сжимают специальные пружины.
  4. Пружины приводят в действие плунжер и поднимают его.
  5. Плунжер перекрывает впускной клапан и начинает вытеснять топливо.
  6. Происходит распыление топлива форсунками, а излишки сливаются обратно.
  7. Плунжер начинает опускаться со своего максимального верхнего положения.
  8. Открывается впускной клапан, по которому подается топливо.

Если коротко, то принцип работы ТНВД выглядит так: топливо попадает в цилиндр и распыляется здесь с помощью поршня.

Составные части

Выверенная работа каждого компонента влияет на работу насоса в целом. Поломка или чрезмерный износ любого из них приводит к расстройству работы всей системы. Вот из чего состоит ТНВД грузовика КамАЗ:

  • корпус насосной секции;
  • корпус крышки;
  • насос подкачки;
  • плунжерная пара;
  • толкатель;
  • пружины;
  • режимный регулятор;
  • регулятор впрыска топлива;
  • штуцер слива;
  • штуцер впрыска;
  • регулятор впрыска;
  • редукционный клапан;
  • электромагнитный клапан перекрытия топлива;
  • рейка.

Все составляющие части обеспечивают полную изолированность внутренней части насоса, осуществляют создание необходимого уровня давления и регулируют впрыск.

Возможные поломки

Выйти из строя может любая составляющая ТНВД. Многие считают, что КамАЗ совершенно неприхотлив. Это не так. Топливная система, ввиду использования высокотехнологичных решений, предполагающих соответствующее качество обслуживания и эксплуатации, не имеет возможности серьезно противостоять грубым нарушениям норм. Но стоит отдать должное конструкторам – они сделали все, что можно, дабы повысить надежность каждого элемента и соединения. Чаще всего от износа страдает внутренняя часть насоса. Какие последствия от этого могут быть?

  1. Повышенный расход топлива.
  2. Повышенная задымленность выхлопа или дым в моторном отделе.
  3. Перебои в работе двигателя на холостых оборотах и во время движения.
  4. Трудный запуск двигателя или его полная невозможность.
  5. Посторонние шумы при запуске и движении.
  6. Утечки топлива.

Это далеко не полный перечень всех возможных поломок. Для обеспечения надежной и долговременной работы, а также определения поломки, рекомендовано проверять ТНВД на специальных стендах. Только так можно узнать истинную причину появления неисправностей.

Ремонт тнвд камаза

Каковы причины поломок?

Самая распространенная – вода в топливной системе. Несмотря на наличие фильтра, она все же может встречаться. К тому же он может выйти из строя, а это приведет к полному отсутствию фильтрации, что может стать смертельным для насоса и даже двигателя.

Присутствие различных мелких частиц в топливе ускоряет износ соприкасающихся поверхностей. ТНВД такое давление, чтобы КамАЗ мог выполнять свои главные задачи. А это достаточно высокие значения. Попадание песчинки или других примесей приводит к сколу и царапинам внутренних поверхностей.

Не только мусор в топливе, но и его состав имеет значение. Некачественная солярка может содержать в себе массу других соединений. Не все они безопасны для насосов и двигателей. В первую очередь из-за созданных температурных условий и веществ, на которые распадается такая гремучая смесь после ее использования двигателем.

И последнее в списке, но не по важности, это некачественный монтаж и настройка топливной системы. Ослабленное крепление приводит к вибрации механизма. А настройка качественно влияет на подачу топлива. Если впрыск недостаточный, то и не будет надежной работы.

Отдельно хотелось бы выделить использование всевозможных смесей и присадок, особенно от неизвестных компаний. Чтобы понять их вред для грузовика КамАЗ, нужно уяснить простую истину – насос уже настроен на правильную и долговременную работу.

Правила эксплуатации

Чтобы механизм работал как можно дольше, следует соблюдать самые элементарные принципы эксплуатации. А именно.

  1. Использовать качественное топливо.
  2. Регулярно очищать и заменять все фильтры системы.
  3. Не пользоваться неизвестными смесями для повышения мощности или тому подобное.
  4. Регулярно проводить очистку и промывку всех составных частей топливной системы.
  5. В случае поломки, профилактики и для настройки правильной работы ТНВД КамАЗ посещать специализированные сервисные центры с опытными специалистами.
  6. Устранять течи топливной системы.
  7. Следить за герметичностью.
  8. Регулярно проверять силу крепления насоса к двигателю. В случае необходимости – подтянуть.

autodont.ru

Особенности устройства топливной аппаратуры двигателей автомобилей КамАЗ

Строительные машины и оборудование, справочник

Категория:

   Ремонт топливной аппаратуры автомобилей

Публикация:

   Особенности устройства топливной аппаратуры двигателей автомобилей КамАЗ

Читать далее:



Особенности устройства топливной аппаратуры двигателей автомобилей КамАЗ

Приборы системы питания дизельных двигателей для автомобилей КамАЗ в принципе не отличаются от приборов, описанных выше. Основные отличия топливной аппаратуры для двигателей автомобилей КамАЗ сводятся к ее конструктивному исполнению и различной настройке. Главные из этих особенностей отмечены выше при рассмотрении общего устройства системы питания.

Ниже описаны устройства фильтров грубой и тонкой очистки топлива, насоса высокого давления, ручного топливоподкачивающего насоса, регулятора частоты вращения, форсунки и установки снабжения двигателя воздухом.

Фильтр грубой очистки топлива представляет собой фильтр-отстойник и крепится на раме автомобиля во всасывающей магистрали перед топливным насосом низкого давления.


Топливо подводится через отверстие корпуса в распределитель и стекает в стакан, где происходит отстой топлива, осаждение из него крупных взвешенных частиц и воды. Очищенное топливо отводится через сетчатый фильтр в магистраль.

Фильтр тонкой очистки топлива (рис. 72) расположен в самой высокой точке системы питания для лучшего сбора воздуха, попавшего в систему, и отвода его в бак.

Фильтр состоит из корпуса, двух стаканов с фильтрующими элементами. В дно стаканов приварены стержни со сливными отверстиями, закрываемыми пробками. Каждый стакан соединяется через прокладку с корпусом пробкой. В корпусе установлен сливной клапан, через который сливается избыточное топливо -вместе с воздухом, попавшим в систему. Срабатывание клапана регулируют подбором толщины шайбы.

Ручной топливоподкачивающий насос (рис. 73), установленный параллельно насосу низкого давления, имеет отдельное исполнение и отличается от другого ручного насоса, встроенного в насос низкого давления, только конструкцией корпуса. Основными элементами насоса являются корпус и цилиндр с поршнем. Внутри корпуса насоса расположены всасывающий и нагнетательный клапаны с деталями их крепления. В корпусе насоса имеются также отверстия для присоединения подводящих и отводящих топливопроводов.

Цилиндр с поршнем закреплены на корпусе насоса с помощью корпуса цилиндра, который ввертывается в корпус и служит одновременно для установки всасывающего клапана.

При нерабочем положении насоса поршень находится в крайнем нижнем положении, а впускной и нагнетательный клапаны закрыты усилием пружин, тем самым разобщается полость цилиндра с магистралью.

Для подкачки топлива ручным насосом отвертывают рукоятку штока с цилиндра и перемещают ее вместе со штоком и поршнем вверх и вниз. При движении поршня вверх в под-поршневом пространстве создается разрежение, всасывающий клапан открывается и топливо поступает в цилиндр насоса. При движении поршня вниз топливо под давлением открывает нагнетательный клапан и поступает в магистраль. Такие повторяющиеся движения поршня позволяют прокачать систему от попавшего воздуха и заполнить ее топливом.

Топливный насос высокого давления (рис. 74, а, б) расположен в развале блока цилиндров двигателя и приводится в действие от шестерни распределительного вала. Насос состоит из корпуса с нагнетательными секциями, кулачкового вала, насоса низкого давления с ручным подкачивающим насосом, регулятора частоты вращения коленчатого вала и автоматической муфты опережения впрыска топлива.

Рис. 72. Фильтр тонкой очистки топлива двигателя КамАЗ-740:
1 — пробка сливного отверстия, 2 — стержень, 3 — стакан фильтра, 4 — пружина, 5 — нижний уплотнитель элемента, 6 — прокладка колпака, 7 — фильтрующий элемент, 8 — верхний уплотнитель элемента, 9 — сливной клапан, 10 — пружина сливного клапана, 11 — регулировочная шайба, 12 — пробка сливного клапана, 13 — корпус фильтра, 14 — пробка

Устройство насоса. Корпус насоса имеет три полости, причем две верхние предназначены для установки нагнетательных секций и выполнены с развалом в два ряда под углом 75°. В нижней полости корпуса размещен кулачковый вал, хвостовик которого выходит из переднего торца корпуса и служит для закрепления автоматической муфты опережения впрыска топлива.

Рис. 73. Ручной подкачивающий насос:
1 — корпус насоса, 2, 5, 16, 18, 20 — уплотнительные шайбы. 3 — штуцер, 4 — пробка нагнетательного клапана, 6, 10— пружины, 7 — нагнетательный клапан, 8 — седло нагнетательного клапана, 9 — седло всасывающего клапана, 11 — корпус цилиндра, 12 — поршень насоса, 13 — шток поршня с рукояткой, 14 — цилиндр насоса, 15 — втулка насоса, 17 — всасывающий клапан, 19 — наконечник, 21 — пустотелый болт

На заднем торце корпуса установлена крышка регулятора частоты вращения коленчатого вала. В крышке расположен, насос низкого давления с ручным подкачивающим насосом. Верхняя часть корпуса насоса высокого давления закрыта крышкой.

Каждая нагнетательная секция состоит из следующих основных частей: корпуса, гильзы с плунжером, который имеет кинематическую связь с зубчатой рейкой, нагнетательного клапана и деталей привода, уплотнения и крепления секции в корпусе.

Плунжер каждой нагнетательной секции приводится в действие от соответствующего кулачка кулачкового вала, который вращается на роликовых подшипниках. Топливо к нагнетательным секциям подводится по продольным каналам в корпусе.

На хвостовике кулачкового вала, выходящем с заднего торца корпуса насоса, закреплена ведущая шестерня регулятора частоты вращения коленчатого вала. Она зацеплена через промежуточную шестерню с ведомой шестерней регулятора, которая выполнена как одно целое с державкой грузов. Муфта регулятора упирается в палец, который может передавать усилие грузов при их расхождении на рычаг регулятора, связанный с правой и левой зубчатыми рейками управления поворотом плунжеров.

Рис. 74. Топливный насос высокого давления двигателя КамАЗ-740: а — поперечный разрез, б — продольный разрез; 1 — корпус, 2 — роликовый толкатель, 3 — 7 — гильза плунжера, 8 — корпус секции, 9 — прокладка нагнетательного клапана, 10 — на-подкачивающий насос, 14 — пробка пружины поршня, 15— пружина поршня, 16 — поршень, толкателя, 22 — эксцентрик привода насоса низкого давления, 23 — фланец ведущей шестер-подвижный сальник, 28 — автматическая муфта опережения впрыска топлива, 29 — пробка 35 — державка грузов, 36 — крышка регулятора

На верхней крышке расположены рычаги управления регулятором, а также болты ограничения мощности, минимальной и максимальной частоты вращения коленчатого вала.

Насос низкого давления установлен в крышке регулятора и приводится в действие от эксцентрика кулачкового вала. Основными деталями насоса являются корпус, поршень, пружина поршня, шток толкателя и толкатель с роликом. В корпусе насоса имеются впускной и нагнетательный клапаны. С нагнетательным клапаном конструктивно связан ручной подкачивающий насос. Схема работы насоса низкого давления показана на рис. 75.

Работа насоса высокого давления. При вращении кулачкового вала действуют одновременно насос низкого давления и нагнетательные секции. Эксцентрик набегает на ролик толкателя и поднимает поршень насоса низкого давления, сжимая пружину и вытесняя топливо из над-поршневой полости через нагнетательный клапан в магистраль к фильтру тонкой очистки и далее к нагнетательным секциям насоса высокого давления.

Обратное движение поршня происходит под действием пружины при сбегании эксцентрика с толкателя. При этом над поршнем образуется разрежение, в результате чего открывается впускной клапан и топливо поступает в надпоршневую полость. Далее при следующем набегании эксцентрика поршень вытесняет топливо, и весь процесс повторяется. Таким образом топливо поступает по каналам в корпусе насоса через отверстие во втулке плунжера в надплунжерную полость каждой секции, когда плунжер находится в нижнем положении. При вращении кулачкового вала кулачок перемещает через роликовый толкатель плунжер вверх и, как только его кромка перекрывает входное отверстие в гильзе, топливо оказывается под давлением, открывает нагнетательный клапан и поступает в топливопровод высокого давления к форсунке.

При дальнейшем поднятии плунжера давление топлива возрастает до 18 МПа, в результате чего игла форсунки открывается и происходит впрыск. Перемещаясь дальше вверх, плунжер своей винтовой кромкой открывает сливное отверстие в гильзе. С этого момента давление топлива резко падает и впрыск прекращается.

При дальнейшем поворачивании кулачка плунжер проходит верхнее положение и начинает двигаться вниз под действием пружины. Полость над плунжером вновь заполняется топливом, и весь процесс впрыска повторяется.

Количество впрыскиваемого топлива изменяется поворотом плунжера вокруг его оси с помощью зубчатой рейки. Положением рейки управляют через всережимный регулятор частоты вращения, который связан с педалью управления подачей топлива в кабине водителя.

Регулятор частоты вращения коленчатого вала центробежный, прямого действия. Основным элементом регулятора являются грузы (см. рис. 74), закрепленные на державке, приводимой в действие шестеренчатой передачей от кулачкового вала насоса. При вращении державки грузы под действием центробежных сил расходятся и давят на муфту, которая через систему рычагов воздействует на зубчатые рейки поворота плунжеров нагнетательных секций.

Рис. 75. Схема работы насоса низкого давления:
1 — эксцентрик привода насоса, 2 — толкатель, 3 — поршень, 4 — нагнетательный клапан, 5 — впускной клапан, 6 — ручной насос

Работа регулятора происходит следующим обазом. При нажатии на рычаг управления регулятора (рис. 76) через пружину и промежуточный рычаг передается усилие на рейки поворота плунжеров, которые перемещают их в сторону увеличения подачи. Частота вращения коленчатого вала двигателя возрастает до тех пор, пока центробежные силы грузов не уравновесят силу натяжения пружины и не установится заданный скоростной режим.

Рис. 76. Рычаги управления регулятором частоты вращения коленчатого вала:
а — вид на крышку сверху, б — крышка снята; 1 — болт ограничения максимальной частоты вращения коленчатого вала, 2 — рычаг останова, 3— болт ограничения мощности при обкатке, 4 — болт ограничения минимальной частоты вращения, 5 — рычаг управления регулятором, 6 — муфта грузов, 7 — промежуточный рычаг, 8 — левая рейка, 9 — пружина рычага Управления, 10 — рычаг пружины, 11 — пружина нагнетательной секции, 12 — рычаг выключения подачи, 13 — ось рычага останова, 14 — рычаг реек, 15 — регулировочный болт

Каждому положению рычага управления регулятора соответствует определенная частота вращения коленчатого вала. Если нагрузка на двигателе при заданном положении рычага управления будет падать, то частота вращения коленчатого вала увеличивается и возрастают центробежные силы грузов регулятора. Они становятся больше усилия натяжения пружины и перемещают рейки в сторону уменьшения подачи, в результате восстанавливается частота вращения вала, заданная рычагом управления.

При увеличении нагрузки частота вращения коленчатого вала двигателя и центробежные силы грузов падают, что вызывает под действием относительно возросшего усилия пружины перемещение реек в сторону увеличения подачи. Таким образом, поддерживается заданный режим скорости при изменении нагрузки. Двигатель останавливают рычагом останова.

Рис. 77. Форсунка дизельного двигателя К.амАЗ-740:
1 — корпус распылителя, 2 — гайка распылителя, 3, 5 — установочные штифты, 4 — проставка, 6 — штанга, 7 — корпус, 8 — уплотнительное кольцо, 9 — штуцер, 10 — фильтр, и — уплотнительная втулка, 12, 13 — регулировочные шайбы, 14 — пружина, 15 — игла распылителя

Рис. 78. Установка подачи в двигатель воздуха:
1 — колпак, 2 — кронштейн, 3 — труба воздухозаборника, 4 — воздухозаборник, 5 — фланец выходного патрубка, 6 — входной патрубок, 7 — воздушный фильтр, 8 — патрубок отсоса пыли, 9 — выходной патрубок

Автоматическая муфта опережения впрыска двигателей автомобилей КамАЗ устроена и действует аналогично муфте опережения впрыска в двигателях ЯМЭ-236.

Форсунка двигателя ЯМЗ-740 закрытого типа с гидравлическим управлением подъема иглы и многодырчатым распылителем. Форсунка крепится в гнезде головки цилиндров скобой, уплотнение осуществляется в верхнем поясе резиновым кольцом, а в нижнем поясе — стальным конусом и медной шайбой, установленными между торцом гайки распылителя и посадочным отверстием головки цилиндров.

Распылитель форсунки представляет собой прецизионную пару, состоящую из корпуса и иглы. Запорная игла распылителя нагружена через штангу пружиной. Необходимое усилие пружины регулируют подбором количества шайб.

Работает форсунка аналогично форсунке двигателя ЯМЭ-236. В момент подачи насосом высокого давления к форсунке топливо проходит через фильтр штуцера, вертикальные каналы в корпусе и проставке и заполняет кольцевую полость иглы. Как только давление топлива в полости иглы превысит усилие рабочей пружины, игла приподнимается и топливо впрыскивается в камеру сгорания. Топливо, просочившееся в зазор между иглой и корпусом распылителя во внутреннюю полость форсунки, отводится по каналу в корпусе к сливному топливопроводу.

Установка (устройство) подачи в двигатель воздуха (рис. 78) осуществляет забор воздуха из атмосферы, очистку его от пыли и влаги и подвод к цилиндрам двигателя.

Основным элементом установки является воздушный фильтр (рис. 79) сухого типа с двумя ступенями очистки и автоматическим отсосом пыли. Первую ступень очистки образует корпус воздушного фильтра с инерционной решеткой и эжектором отсоса пыли, который соединен через патрубок с корпусом.

Рис. 79. Воздушный фильтр:
1 —крышка воздушного фильтра, 2 — серьга крепления, 3— наружный кожух решетки, 4 — корпус, 5 — центральный кронштейн, 6 — входной патрубок, 7 — верхняя крышка, 8 — выходной патрубок, 9 — патрубок эжекционного отсоса пыли, 10 — нижняя крышка, 11 — гайка, 12 — фильтрующий элемент, 13 — внутренний кожух

Вторую ступень очистки образует фильтрующий элемент, который состоит из гофрированного фильтрующего картона, заключенного между внутренним и наружным кожухами. Фильтрующий элемент собран в единое целое склеиванием картонных элементов пластизолем.

Воздух в фильтр подается через воздухозаборник, который прикреплен хомутами к кабине автомобиля и соединен трубопроводами с фильтром. Поступивший в фильтр воздух в результате резкого изменения направления движения при ударе об инерционную решетку освобождается от крупных частиц пыли. Отделившиеся частицы пыли под действием разрежения в патрубке, соединенном с эжектором отсоса пыли, выбрасывается вместе с отработавшими газами в атмосферу.

Очищенный в первой ступени воздух поступает во вторую ступень, где, проходя сквозь фильтрующий картон, полностью освобождается от пыли. Чистый воздух выходит через центральное отверстие фильтра и по патрубку поступает в трубопроводы, распределяющие его по цилиндрам.

На левом впускном трубопроводе установлен индикатор засоренности фильтра. В случае засорения воздушного фильтра величина разрежения во впускном трубопроводе возрастает. Индикатор засоренности срабатывает, выдвигая флажок красного цвета, что свидетельствует о необходимости промывки или замены картонного фильтрующего элемента.

Реклама:


Читать далее: Неисправности системы питания и их признаки

Категория: - Ремонт топливной аппаратуры автомобилей

Главная → Справочник → Статьи → Форум


stroy-technics.ru

ТНВД Камаз

ТНВД подает к форсунке каждого цилиндра строго дозированные порции топлива под высоким давлением в соответствии с порядком работы и задан­ным режимом

Топливный насос установ­лен между рядами цилиндров и приводится в действие от шестерни распределительно­го вала через автоматическую муфту опе­режения впрыскивания топлива.

За два оборота коленчатого вала кулачковый вал насоса делает один оборот.

Управление ра­ботой насоса осуществляется водителем из кабины и автоматически корректируется всережимным регулятором частоты враще­ния коленчатого вала в зависимости от на­грузки двигателя.

Регулятор встроен в кон­струкцию насоса.

Основными частями насоса высокого давления (рис.1.) являются корпус 22, кулачковый вал 23 и восемь нагнетатель­ных секций, каждая из которых обслужи­вает один цилиндр. Корпус насоса V-образный, секции в нем расположены под уг­лом  75 °. Такая конструкция позволяет уменьшить длину кулачкового вала и по­высить его жесткость.

Кулачковый вал насоса установлен на двух конических роликоподшипниках.

Вы­ходящий конец вала уплотнен резиновой манжетой. С этой же стороны на хвостике вала закреплена муфта опережения впрыс­кивания топлива, через которую осуществ­ляется привод насоса, а на заднем конце вала закреплены шестерни 20 привода регулятора частоты вращения, демпфер и экс­центрик 18 для привода топливного насоса низкого давления.

Толкатели 24 установле­ны в нижней части корпуса и зафиксиро­ваны от проворота сухарями, которые вхо­дят в пазы, выполненные в гнездах.

Рядом с секциями в направляющих втулках 21 установлены две рейки: левая и правая.

С одной стороны каждая рейка соединена с четырьмя втулками секций ТНВД, а с другой — находится в зацепле­нии с рычагами регулятора частоты враще­ния коленчатого вала, который управляет количеством подаваемого топлива.

Топливо к насосу высокого давления подводится от фильтра тонкой очистки че­рез штуцер и полый болт, которым он сое­динен с топливопроводом низкого давле­ния.

Топливо циркулирует по подводящему и отводящему каналам, просверленным в корпусе вдоль каждого ряда нагнетатель­ных секций.

Давление в каналах поддер­живается в пределах 50..110 кПа шарико­вым перепускным клапаном 1, который установлен на передней стенке корпуса.

Каждая секция топливного насоса вы­сокого давления состоит из плунжера 8 (рис.) и втулки 10, которые индивиду­ально подогнаны друг к другу и образуют подвижное соединение с минимальным за­зором.

Такая прецизионная пара практиче­ски не допускает утечку топлива при его нагнетании, разукомплектовывать ее нель­зя. Втулка плунжера установлена в корпу­се 14 секции и от проворачивания удержи­вается штифтом 9.

Пружина одним концом упирается через опорную шайбу 6 в корпус, а другим концом — в тарелку 4, которая захватывает хвостовик плунжера и притя­гивает его к пяте 3 толкателя, не препятст­вуя при этом свободному повороту плунже­ра вокруг своей оси.

На втулку плунжера свободно надета поворотная втулка 19, имеющая в верхней части штифт, соединенный с рейкой 18, а в нижней — два паза, в которые входят шлицевые выступы плунжера. Таким обра­зом плунжер соединяется с рейкой.

При продольном перемещении рейки все плун­жеры поворачиваются на один угол.

Осевой канал плунжера радиальными отверстиями сообщен с двумя винтовыми пазами. Верхнюю кромку тщательно обра­ботанного паза называют отсечной.

Противоположный, менее точно обработанный паз является ложным и выравнивает боко­вое давление топлива на плунжер, снижая тем самым изнашивание его и втулки.

В средней части плунжера выполнена кольцевая канавка, собирающая просочив­шееся через зазор между втулкой и плун­жером топливо.

Во втулке имеется дренаж­ное отверстие, через которое топливо из кольцевой канавки отводится в топливный канал корпуса насоса.

Нижняя кольцевая проточка на плунжере распределяет про­сочившееся топливо по втулке как смазку.

Нагнетательный клапан 11 и его корпус 15 тоже прецизионная пара, разъединяю­щая надплунжерную полость втулки 10 от топливопровода, по которому подается топ­ливо к форсунке.

Клапан и его корпус за­креплены с помощью штуцера 12 и пружи­ны. Пружина одним концом прижимает клапан к корпусу, а другим упирается в упор, служащий одновременно ограничите­лем подъема клапана.

Наполнение топливом надплунжерной полости В (рис. а) во втулке происхо­дит при движении плунжера вниз, когда он открывает впускное отверстие, с этого мо­мента топливо начинает поступать в по­лость В над плунжером, так как оно нахо­дится под давлением 50... 110 кПа.

При дви­жении плунжера вверх под действием на­бегающего кулачка 1 (рис.  б) в начале

происходит вытеснение части топлива об­ратно в канал Д, но как только торцовая кромка плунжера перекроет впускное от­верстие Г (рис. в), обратный перепуск топлива прекращается и резко возрастает давление оставшегося топлива, запертого в надплунжерной полости.

При достиже­нии давления 0,9...1,1 МПа открывается нагнетательный клапан 3 (рис. г), что соответствует началу подачи топлива, ко­торое по топливопроводу высокого давле­ния поступает к форсунке.

Когда давление топлива на входе в форсунку станет доста­точным для подъема иглы, доза топлива впрыскивается из форсунки в цилиндр.

Нагнетание топлива будет продолжать­ся до тех пор, пока отсечная кромка А не подойдет к нижней части отсечного отвер­стия 5 (рис.d) втулки, соединив над-плунжерную полость с отводящим каналом А.

В этот момент происходит отсечка (быст­рое прекращение впрыскивания) топлива, оно протекает по осевому каналу М и пазу К плунжера в отсечное отверстие Б втул­ки и далее в канал А, давление над плун­жером резко падает и нагнетательный кла­пан быстро закрывается.

Когда радиаль­ное сверление нагнетательного клапана полностью перекроется кромкой корпуса, клапан, опускаясь, начинает отсасывать топливо из штуцера, поэтому подача его к форсунке резко прекращается.

С изменением нагрузки двигателя долж­но меняться количество топлива, впрыски­ваемого в цилиндры. Оно регулируется из­менением активного хода плунжера при неизменном общем ходе.

Активному ходу плунжера соответствует расстояние А (рис. 4а) по высоте от нижней части отсечного отверстия до отсечной кромки в тот момент, когда плунжер перекрывает впускное отверстие.

Если плунжер повер­нуть вправо (рис. 4), его активный ход сократится, отсечка наступит раньше и топ­лива будет подано меньше. Если еще раз повернуть плунжер в ту же сторону (рис . 4в), паз расположится после отсечного отверстия и надплунжерная полость на всем протяжении хода плунжера окажется со­общенной с этим отверстием. Поэтому топ­ливо к форсунке подаваться не будет, пода­ча выключена.

Таким образом, при повороте плунжера изменяются момент окончания подачи и количество подаваемого топлива, а момент начала подачи топлива насосом остается неизменным.

Момент начала подачи топли­ва секцией регулируют подбором пяты 3 (см. рис.) толкателя нужной толщины.

При установке пяты большей толщины топ­ливо начинает подаваться раньше, мень­шей — позже.

Такую регулировку насоса выполняют на специальном стенде, где можно отрегу­лировать и подачу топлива каждой сек­цией, для чего поворачивают корпус сек­ции вместе с втулкой плунжера (при не­подвижной рейке) за фланец, предвари­тельно ослабив гайки крепления.

При пово­роте корпуса секции против часовой стрелки цикловая подача увеличивается, по ча­совой стрелке — уменьшается.

autoruk.ru

устройство и регулировка — Авто-Мото24.ру

В этой статье мы поговорим про грузовой автомобиль КАМАЗ и в частности о топливном насосе высокого давления. Данный узел является важным элементном в системе любого дизельного двигателя. В случае неисправности ТНВД двигатель попросту прекращает свою работу, поэтому владельцу или механику, который обслуживает КАМАЗ нужно знать устройство, его принцип работы и действия по регулировке топливного насоса.

Устройство и принцип работы узла

Завод-производитель комплектует автомобили КАМАЗ дизельными двигателями, которые соответствуют стандартам Euro-2. На практике в процессе эксплуатации такие моторы показали себя в лучшем свете в первую очередь благодаря надежности узла ТНВД. Перед вами схема, которая описывает устройство топливного насоса и обозначения его деталей.

Устройство ТНВД Камаз

1 – корпус из сплава алюминия; 2 – зубчатое колесо ведущее; 3 – сухарь; 4 – фланец зубчатого колеса ведущего; 5 – шпонка; 6 – привод подкачивающего насоса в виде эксцентрика; 7 – гайка; 8 – зубчатое колесо промежуточное; 9 – палец; 10 – крышка регулятора; 11 – зубчатое колесо регулятора; 12 – державка грузов; 13 – ось грузов; 14 – груз; 15 – шарикоподшипник упорный; 16 – муфта; 17 – палец; 18 – крышка верхняя; 19 – рычаг пружины; 20 – клапан перепускной; 21 – реечная втулка; 22 – рейка; 23 – регулирующая опережение впрыска топлива муфта; 24 – гайка; 25 – шпонка; 26 – уплотняющая муфта самоподжимного типа; 27 – подшипниковая крышка; 28 – подшипник роликовый; 29 – кулачковый вал; 30 – ролик толкателя; 31 – втулка упорная; 32 – пята толкателя; 33 – пружина; 34 – плунжер; 35 – впускное отверстие; 36 – корпус секции; 37 – клапан нагнетательный; 38 – штуцер; 39 – втулка плунжера; 40 – рычаг реек.

Принцип действия заключается в том, что из топливного бака подходит дизельное топливо, которое фильтруется через фильтр тонкой очистки. Насос подкачки топлива обеспечивает давление подачи и направляет горючую жидкость непосредственно в ТНВД. Следуя тактам работы поршневой группы производится распределение дизельного топлива по трубкам к форсункам. Последние в свою очередь производят распыление горючей смеси в камере сгорания.

Остаточное ДТ, а также избыточный воздух возвращаются обратно в бак. Горючая смесь, которая преодолела участок между распылителем и иглой, накапливается в сливных трубках.

ТНВД дополняется насосом низкого давления. Он исполнен в виде поршневого механизма и находится на крышке регулятора. Кулачковый вал из насоса высокого давления приводит в действие насос НД. С торца размещена муфта автоматического типа, которая обеспечивает опережение впрыска ДТ. Её наличие обусловлено изменением частоты вращения коленчастого вала.

Регулировка ТНВД

Для регулировки топливного насоса высокого давления необходимо осуществить:

  • промывку специальными средствами для удаления грязи;
  • проверку опережения впрыска, которая проводится по соответствующим меткам;
  • проверку клапана низкого давления перепускного типа;
  • клапан выкручивается в закрытом положении;
  • проводится обивка верхней части клапана молотком для его осадки, чтобы перепускное отверстие закрылось;
  • произвести регулировку цикловой подачи – открутить или закрутить;
  • произвести коррекцию холостого хода регулировкой аналогичной цикловой подаче;
  • нормальный холостой ход соответствует 770-780 оборотам в минуту;
  • произвести регулировку гидрокорректора, путем поворачивания его против часовой стрелки или наоборот.

Если у вас остались вопросы, то задавайте их в комментариях ниже – мы постараемся разобраться и ответить на них в кратчайшие сроки.

ТНВД Камаз: устройство и регулировка

2.3 (46.67%) 3 vote[s]

avto-moto24.ru

ТНВД КамАЗ Евро 2: устройство и регулировка


Один из самых важных элементов в конструкции дизельного мотора — топливный насос высокого давления. При поломке ТНВД КамАЗ Евро 2 перестает работать полностью весь мотор. Поэтому каждый автомеханик должен знать устройство и регулировку ТНВД КамАЗ Евро 2. Не помешают такие знания и владельцам КамАЗ.

Как устроена система ТНВД

Камский автомобильный завод выпускает свои грузовики, оснащенными дизельным двигателем. Они соответствуют экологическому стандарту Евро-2. Изготовление таких силовых агрегатов запрещено в России с 2006 года, но использовать их все еще можно, если они были выпущены ранее.

За долгий срок эксплуатации они показали себя с лучшей стороны, прославились надежностью и долговечностью. Большая заслуга в этом принадлежит качественной сборке этого узла.

В устройство ТНВД КАМАЗ Евро 2 входят следующие основные комплектующие детали:

Устройство ТНВД КАМАЗ Евро 2

  • алюминиевый корпус;
  • перепускной клапан;
  • муфта, контролирующая опережение впрыска топлива;
  • подшипник роликовый;
  • кулачковый вал;
  • плунжер;
  • впускное отверстие;
  • клапан нагнетательный;

На КамАЗ устанавливают ТНВД Евро-2 двух производителей — отечественный и зарубежный (Bosch). На практике первый вариант оказался более приемлемым, так как не боится суровых климатических условий и стоит дешевле, в отличие от немецкого.

Принцип работы

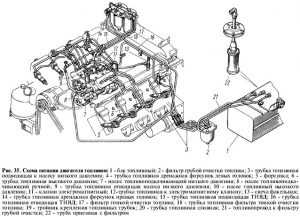

Схема питания двигателя КаМАЗа топливом

Топливная смесь поступает из топливного бака и проходит через фильтр тонкой очистки. За счет насоса подкачки обеспечивается давление, которое подает горючее к самому ТНВД.

Поршневая группа обеспечивает такт для распределения жидкости по трубкам, направляя их в форсунки, которые распыляют горючее в камере сгорания.

Его остатки и скопившийся воздух проходят обратно в топливный бак. Та часть горючего, что прошла отрезок между иглой и распылителем, остается в сливных трубах.

ТНВД КамАЗ Евро 2 имеет на регуляторной крышке насос низкого давления. Он выполнен в виде поршневой системы, движение которой запускает кулачковый вал. Из-за изменения частоты коленчатого вала конструкция имеет дополнение в виде автоматической муфты, которая необходима для опережения впрыска горючего.

Порядок регулировки ТНВД

Процесс регулировки сопровождается выполнением следующих действий:

Регулятор ТНВД двигателя КамАЗ

  • промывка конструкции специальными составами;
  • проверка клапана низкого давления. Его следует выкручивать в закрытом состоянии, верхний участок обивается для осадки. В результате перепускное отверстие должно закрыться;
  • оценка правильности работы опережения впрыска;
  • отрегулировать цикловую подачи путем откручивания или закручивания;
  • корректировка холостого хода — в норме он дает 770 об/мин;
  • проверка гидрокорректора — производится поворачиванием его в любом направлении.

Установку ТНВД следует доверить специалистам — для этого необходим опыт и наличие оборудования. Иначе есть риск неприятных последствий — от утечки топлива до капитального ремонта двигателя.

Видео по теме: ТНВД КАМАЗ Евро 2


specnavigator.ru

Характеристики ТНВД КАМАЗ

Как говорится, наиболее подверженные неисправностям системы питания и электрооборудования. Раз уж вы столкнулись с неисправностями ТНВД КАМАЗ, давайте выберем наиболее подходящую модель ТНВД КАМАЗ для вашего автомобиля. Для этого следует изучить технические характеристики ТНВД КАМАЗ.

Первым делом рассмотрим ТНВД 33-02, 334, 332-30, 337-80.01 двигателя КАМАЗ-740

ТНВД КАМАЗ 740 модели 33-02, 3310, 334, 332-30, 337-80.01 – это топливные насосы высокого давления с V-образным расположением секций и между секционным расстоянием равным 36 мм.

Топливные насосы КАМАЗ 740 моделей 33-02, 33-10, 334, 337-80.01 включают в комплектациюмеханический всережимный регулятор и корректор.

ТНВД КАМАЗ 332-30, в отличие от предыдущих моделей,имеет механический двухрежимный регулятор с корректорами (прямым и обратным). Двигатели КАМАЗ, которые укомплектованы следующими моделями ТНВД, соответствуют нормам токсичности EURO-0. Если возникают какие либо неполадки с двигателем или двигатель неравномерно работает это признак неисправности ТНВД КАМАЗ.

Технические характеристики ТНВД КАМАЗ 740

Модель ТНВД

Число секций ТНВД

Диаметр/ максимальный ход плунжера (мм)

Модель форсунки

Модель двигателя

КАМАЗ 740

N ном. (л.с.) при n (мин -1)

Где применяется ТНВД 332-30

33-02

8

9/10

33-02

740.10

210/2600

КамАЗ: 5320, 5410, 5511, 54112, 55102,
4310, 43101; УРАЛ-4320, ЗИЛ-133ГЯ

33-10

8

9/10

271-01
271-02

740.10-20

220/2600

КамАЗ: 43101,4326, 54112, 55111, 5320, 5410,
53213,53202,431017, 551107, 55102, 551027,
541007, 551117, 431017; УРАЛ 43207;
ЗИЛ-133ГЯ

334

8

9/10

271-01
271-02

7403

260/2600

КамАЗ: 43114,4326-01, 43118-01, 53228-01,
55111-01, 43101-01, 53229-01, 53212-01,
54112-01, 53211-01, 53213-01; ГАЗ-5903

332-30

8

10/11

272-02

7408.10

195/2200

ЛиАЗ-5256

337-80.01

8

10/11

273-21

740.14-300

300/2600

Спец. автомобили

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ-740 стандарта ЕВРО2

 ТНВД КАМАЗ 740 337-20 – это топливный насос высокого давления, который имеет V-образное расположение секций с расстоянием между секциями 36 мм.

ТНВД КАМАЗ 337-20 выдает давления впрыска топлива до 1200 Бар. В комплект ТНВД 337-20 входит всережимный механический регулятор с обратным и прямым корректором, а также корректором по наддуву. Причем эти двигатели соответствуют стандарта EURO-2. Производство двигателей с ТНВД 337-20 началось еще в сентябре 2002 года.

Технические характеристики ТНВД 337-20 двигателя

КАМАЗ 740 ЕВРО 2

Модель ТНВД

Число секций ТНВД

Диаметр/ максимальный ход плунжера (мм)

Модель форсунки

Модель двигателя

N ном. (л.с.) при n (мин -1)

Где применяется ТНВД 337-20

337-20

8

11/13

273-21

740.30-260Е2

260/2200

ЕВРО-2 КамАЗ-65115, 65116, 65117,
6540

337-20.03

8

11/13

273-20

740.51-320Е2

320/2200

ЕВРО-2 КамАЗ-6520, 6522

337-20.04

8

11/13

273-20

740.50-360Е2

360/2200

ЕВРО-2 КамАЗ- 6360-06, 6460-06,
5360-06, 5460-06

Технические характеристики ТНВД 337-40, 337-70 двигатель

КАМАЗ-740 ЕВРО-1

ТНВД 337-40 КАМАЗ 740 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-40 оснащается регулятором с двумя режимами, а также прямым и обратным корректором. Производятся с 1995 года.

Модель ТНВД

Число секций ТНВД

Диаметр/ максимальный ход плунжера (мм)

Модель форсунки

Модель двигателя

N ном. (л.с.) при n (мин -1)

Где применяется ТНВД 337-40

337-40

8

11/13

273-30
273-31

740.11-240Е1
7405.10

240/2200
240/2200

ЕВРО-1 КамАЗ-55111-02, 65115, 53212-02,
54112-02, 54115, 53215, 53205-02, 53213,
53202, 53229-02, 54105-02, 53228-02, 4326,
4350.

337-40.01

8

11/13

273-31

740.22-240

240/2000

Правила 96 Комбайн «Дон-1500»

337-40.02

8

11/13

273-31

740.02-180

180/2200

Правила 96 Трактора Т-150К, ХТЗ-170,
IFA кормоизмельчитель

337-70

8

11/13

273-31

740.11-240

240/2200

Автобусы: НефАЗ-5297, ПАЗ-5272,
ЛиАЗ-5256



Технические характеристики ТНВД 337-42 двигателя

КАМАЗ-740 ЕВРО-1

ТНВД 337-42 – это топливный насос высокого давления, который оснащен секциями с V-образным расположением и имеет расстояние между секциями 36 мм. ТНВД 337-42 оснащается механическим все режимным регулятором, а также прямым и обратным корректором. Производятся с 2002 года.

Модель ТНВД

Число секций ТНВД

Диаметр/ макс. ход плунжера (мм)

Модель форсунки

Модель двигателя

N ном. (л.с.) при n (мин -1)

Где применяется ТНВД 337-42

337-42

8

11/13

273-20

740.13-260

260/2200

ЕВРО-1 КамАЗ-43118, 44108, 65111, 6540

337-42.01

8

11/13

273-20

740.22-240

240/2000

Правила 96 Комбайн «Дон-1500»

www.autoezda.com

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
