Рулевое управление УАЗ-469 и УАЗ-469Б, общее устройство, различия

Рулевое управление автомобилей УАЗ-469 и УАЗ-469Б состоит из рулевого механизма с рулевой колонкой, рулевым колесом и рулевого привода. Рабочей парой рулевого механизма является глобоидальный червяк и двухгребневый ролик, установленный на оси в головке вала сошки.

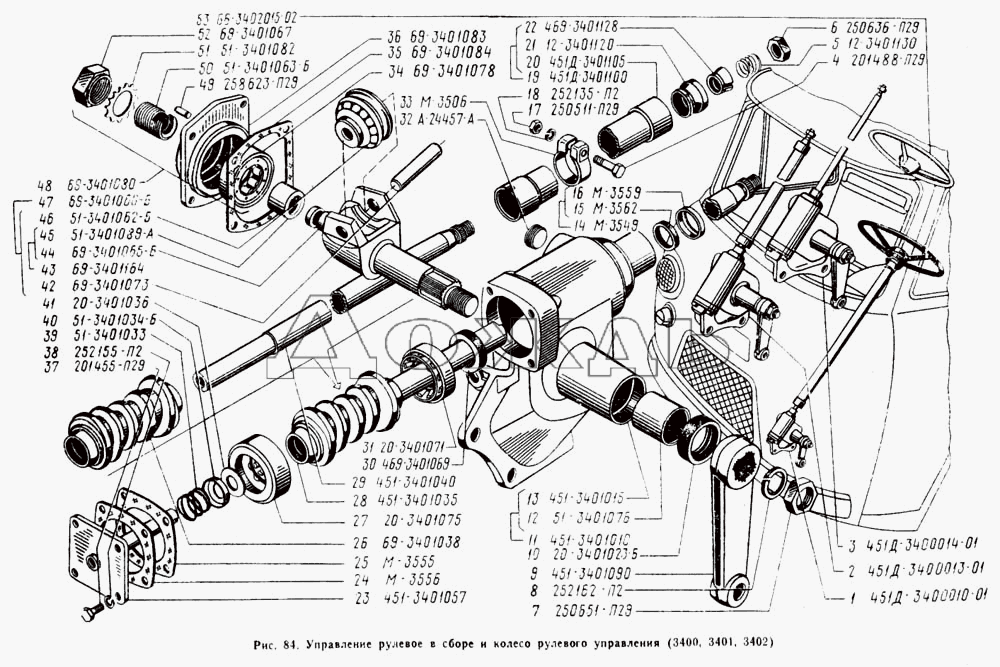

Рулевое управление УАЗ-469 и УАЗ-469Б, общее устройство и различия.

Зацепление червяка с роликом регулируют винтом расположенным в боковой крышке картера. Сошка рулевого управления посажена на мелкие шлицы, нарезанные на конусе вала сошки. Правильность угловой установки сошки на вал обеспечивается наличием в ней четырех сдвоенных шлицев и соответствующих сдвоенных впадин ка валу, а плотность посадки достигается затягиванием гайки.

Положение сошки, соответствующее езде по прямой, должно совпадать со средним положением ролика вала сошки, находящегося в зацеплении с червяком. Допустимое отклонение — 25 градусов поворота рулевого колеса в ту или другую сторону. Среднее положение ролика определяется по минимальному зазору в зацеплении с червяком.

Рулевая колонка УАЗ-469 и УАЗ-469Б.

Рулевая колонка при помощи стремянки и втулки, компенсирующей перемещение кузова во время движения автомобиля, крепится к кронштейну распорки щитка передка и панели приборов. Для компенсации смещения рулевой колонки при установке рулевого управления между кронштейном и резиновой втулкой устанавливаются регулировочные прокладки, а отверстия в кронштейне для крепления стремянки выполняются овальными.

Рулевая колонка должна быть закреплена в положении, полученном при креплении картера к раме. Подтягивать рулевую колонку к кронштейну распорки при ее креплении не допускается, так как это приведет к изгибу вала рулевой колонки и неизбежной его поломке.

Тяги рулевого привода УАЗ-469 и УАЗ-469Б.

Тяги трубчатые, а рычаги отлиты заодно с поворотными цапфами. Все шарниры самоподжимающиеся и не требуют регулировки в эксплуатации. Шарниры рулевых тяг автомобиля УАЗ-469 герметически уплотнены и закладываемый в них при сборке запас консистентной смазки обеспечивает работоспособность шарниров в течение длительного времени.

Шарниры рулевых тяг автомобиля УАЗ-469Б отличаются устройством от шарниров автомобиля УАЗ-469 и не взаимозаменяемы с ними. Особенностью конструкции шарнира тяги рулевой трапеции УАЗ-469Б является наличие выступов на опорной пяте, которые расположены перпендикулярно оси тяги и через пружинные шайбы упираются в торец пальца и тем самым ограничивают опрокидывание тяги, возникающее в результате наличия изгиба тяги в горизонтальной плоскости.

От проворачивания опорная пята фиксируется усиком, который входит в отверстие для пресс-масленки. В шарнирах тяги сошки выступов на пяте нет, и пружинные шайбы отсутствуют. Шарниры уплотняются двумя сферическими шайбами с резиновым кольцом и пружинным колпачком.

Наличие изгиба в горизонтальной плоскости на тяге трапеции УАЗ-469Б не позволяет проводить регулировку схождения колес вращением самой тяги. Поэтому левый наконечник к тяге приварен, а между правым наконечником и тягой установлен регулировочный штуцер с внутренней правой и наружной левой резьбами, вращением которого регулируют схождение колес. На автомобиле УАЗ-469 тяга трапеции прямая с ввернутыми в нее наконечниками с правой и левой резьбами, что позволяет регулировать схождение колес вращением самой тяги.

Возможные неисправности рулевого управления УАЗ-469 и УАЗ-469Б.

Повышенная передача на рулевое колесо толчков со стороны дороги и вибрация рулевого колеса.

— Повышенные перемещения кузова относительно рулевой колонки при движении по неровной дороге.

Увеличенный свободный ход рулевого колеса, более 40 мм при измерении на ободе.

— Увеличение зазоров в шарнирных соединениях рулевых тяг.
— Ослабление крепления рычага поворотной цапфы.
— Не затянуты конусы шаровых пальцев.
— Износ или нарушение регулировки червяка и ролика.
— Износ или нарушение регулировки затяжки подшипников червяка.
— Ослабление затяжки гайки крепления сошки.

Осевое перемещение червяка ощутимое на рулевом колесе.

— Нарушение регулировки затяжки подшипников червяка.
— Износ подшипников или конусов червяка.

Осевое перемещение рулевого колеса на валу.

— Слабая затяжка гайки крепления рулевого колеса.

Радиальное перемещение рулевого вала ощутимое на рулевом колесе.

— Разрушение или износ подшипника в рулевой колонке.
— Ослабление крепления стремянки рулевой колонки.

Заедания в рулевом механизме.

— Неправильно отрегулированы боковой зазор в зацеплении червяка с роликом или затяжка подшипников червяка.
— Большой износ ролика или червяка

Скрип или щелчки в зацеплении.

— Отсутствие смазки.
— Разрушение рабочих поверхностей ролика или червяка.

Скрип в верхней части рулевой колонки.

— Отсутствие смазки в подшипнике рулевой колонки.

Тугое вращение рулевого колеса.

— Перекос рулевой колонки.

Подтекание смазки из рулевого механизма.

— Неисправный сальник вала рулевой сошки.
— Нарушение герметичности развальцовки трубки в нижней крышке.

Конструкция системы рулевого управления УАЗ-Хантер 315195, УАЗ-31519

_____________________________________________________________________________

Рулевое управление автомобилей УАЗ-Хантер 315195, УАЗ-31519 (рис. 1) состоит из рулевого колеса, рулевой колонки, рулевого механизма, оснащенного гидроусилителем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рис.1-Рулевое управление УАЗ-Хантер, УАЗ-31519

1 – рычаг поворотного кулака; 2 – поворотный кулак правый; 3 – опора шаровая правая; 4 – ремень; 5 – насос гидроусилителя рулевого управления; 6 – шланг нагнетательный гидроусилителя рулевого управления; 7 – масляный бак гидроусилителя; 8 – шланг всасывающий; 9 – шланг сливной; 10 – рулевой механизм; 11 – сошка; 12 – опора шаровая левая; 13 – поворотный кулак левый; 14 – рулевой наконечник; 15 – штуцер регулировочный; 16 – тяга рулевой трапеции; 17 – тяга сошки рулевого управления

Вал рулевого управления 22 (рис. 2) установлен в трубе рулевой колонки УАЗ-Хантер, УАЗ-31519 на двух подшипниках 26 и передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал 7, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевое колесо 18 установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой.

Рулевой механизм установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.

Рис.2.- Рулевая колонка УАЗ-Хантер 315195, УАЗ-31519

1 – рулевой механизм; 2, 8 – пружинные шайбы; 3 – клин; 4 – шплинт; 5, 10 – гайки; 6 – шайба; 7 – карданный вал рулевого управления; 9 – болт; 11 – регулировочная гайка; 12 – гайка опоры рулевой колонки; 13 – шайба опоры; 14 – уплотнительное кольцо; 15 – выключатель зажигания; 16 – нижний кожух рулевой колонки; 17 – винт; 18 – рулевое колесо; 19 – гайка вала рулевой колонки; 20 – подрулевой переключатель; 21 – верхний кожух рулевой колонки; 22 – вал рулевого управления; 23 – стопорное кольцо; 24 – защитные кольца; 25 – распорные втулки; 26 – подшипники рулевой колонки; 27 – колонка рулевого управления; 28 – уплотнитель; 29 – опора рулевой колонки

Винт рулевого механизма УАЗ-Хантер, УАЗ-315195 при вращении рулевого колеса выворачивается из гайки-поршня (или вворачивается в нее), которая, в свою очередь, перемещается вместе с золотником.

Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается.

Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса.

Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок по отводящему шлангу.

Давление рабочей жидкости в гидроусилителе (ГУР) рулевого управления УАЗ-Хантер, УАЗ-31519 создается насосом лопастного типа, установленным на кронштейне двигателя.

Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя.

Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Бачок ГУР установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Рулевая трапеция УАЗ-Хантер 315195, УАЗ-31519 состоит из сошки, тяги сошки рулевого управления и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

При повороте управляемых колес вправо, влево до упора в системе гидроусилителя возможно появление шума (гула), возникающего следствие выхода насоса гидроусилителя (ГУР) УАЗ-Хантер, УАЗ-31519 на максимальное давление.

Данный шум (гул) является характерным признаком работы насоса и не влияет на работоспособность рулевого управления.

Смазывание шарниров рулевых тяг автомобиля УАЗ-Хантер, УАЗ-31519 производите с помощью рычажно-плунжерного шприца через пресс-масленки.

Смазку подавайте до ее выхода через верхние уплотнительные шайбы.

Свободный ход рулевого колеса (суммарный люфт рулевого управления) проверяют при установленных в положение движения по прямой передних колесах, покачивая рулевое

колесо в ту и другую сторону до начала поворота передних колес.

На автомобилях УАЗ с гидроусилителем рулевого управления свободный ход должен проверяться при работе двигателя в режиме холостого хода.

Свободный ход не должен превышать 10°.

При наличии свободного хода более допустимого необходимо определить, за счет какого узла получается увеличенный свободный ход, для чего проверить: надежность затяжки болтов крепления картера рулевого механизма, состояние шарниров рулевых тяг, затяжку клина крепления карданного вала, зазоры в шарнирах и шлицевых соединениях карданного вала рулевой колонки, а также наличие зазоров в рулевом механизме.

Рис.3. Шарнир рулевых тяг УАЗ-Хантер 315195, УАЗ-31519

1 -заглушка; 2 -пружина; 3 — пята; 4 -шайба сферическая нижняя; 5 -шайба сферическая верхняя; 6 -кольцо защитное; 7 -пружинный колпачок; 8 — шплинт; 9,13 -гайка; 10 –палец шаровый; 11 -сухарь; 12 — наконечник; 14 -тяга

Пpи обнаружении зазоpа в шаpниpе рулевой тяги УАЗ-Хантер, УАЗ-31519 завеpнуть до упоpа заглушку 1 (pис. 3), а затем отвеpнуть ее на ½ обоpота и в этом положении снова закеpнить.

Пpи обнаружении pадиального зазоpа в шаpниpе вала рулевого управления (осевое пеpемещение кpестовины в подшипниках) пpоизвести дополнительную pаскеpновку подшипников в ушках вилок.

Раскеpновку пpоизводить таким обpазом, чтобы не допустить смятие стакана подшипника.

При наличии зазоров в шлицевых соединениях карданного вала рулевой колонки отремонтируйте или замените вал.

При обнаружении зазоров в рулевом механизме произвести регулировку механизма.
