V-образные двигатели

Как V-образные двигатели помогли сделать автомобили мощными и компактными?

Двигатель

Эволюция расположения цилиндров

На заре автомобильной эры, когда конструкторы были ограничены исключительно степенью своей гениальности (или безумства?) и доступными на тот момент технологиями, двигатели внутреннего сгорания имели поистине необычные формы. К примеру, 12-литровый двигатель мог состоять из одного цилиндра. Или из 8-ми, расположенных в ряд. Были даже звездообразные авиационные двигатели под капотом!

Другими словами, необычных решений, странных или просто смешных было просто море! Но борьба за снижение стоимости автомобиля и налаживание массового производства постепенно расставили все по своим местам.

С ростом мощностей и размеров двигателей постепенно вставал вопрос о том, как сделать их компактнее. Классические рядные двигатели с 4 или 6 цилиндрами еще как-то позволяли сдерживать увеличение размеров автомобиля, но что делать, если цилиндров уже 8? Ставить его поперек подкапотного пространства?

Когда встал вопрос о том, как укоротить рядный мотор, решение оказалось гениальным в своей простоте – «распилить» его пополам и поставить половинки рядом друг с другом

Единственный относительно удачный эксперимент с таким расположением двигателя – британский AustinMaxi 2200, выпускавшийся в середине 60-ых. Однако это был лишь 6-цилиндровый рядный двигатель, коробку передач же вообще пришлось прятать под двигатель, чтобы хоть как-то сохранить компактность автомобиля (в наше время появился наследник этой идеи – Volvo S80  с суперкомпактной коробкой передач).

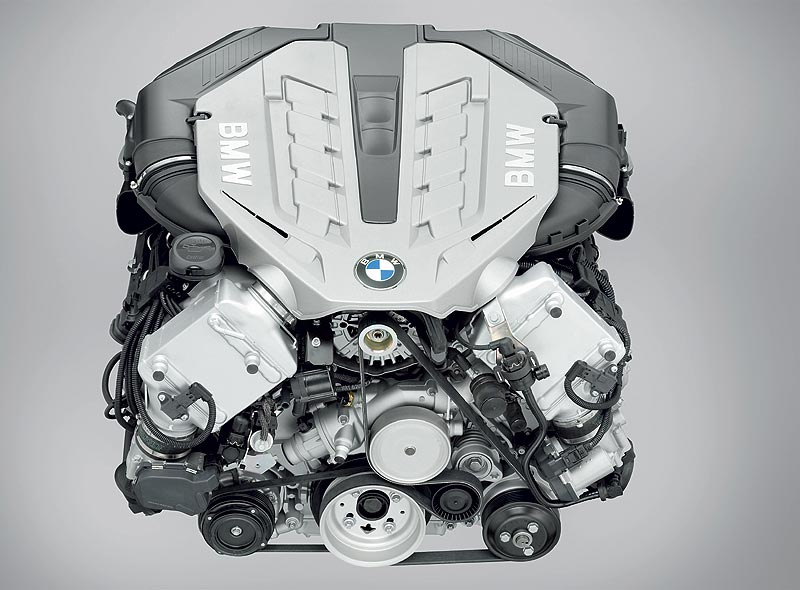

Появление и развитие V-образного двигателя

Так что неудивительно, что встал вопрос о том, как укоротить рядный мотор. Решение оказалось гениальным в своей простоте – «распилить» его пополам, поставить половинки рядом друг с другом и заставить работать через один коленвал. Такие моторы за счет характерной формы, напоминающей латинскую букву V, называются V-образными, на сегодня они являются одними из самых распространенных  в автоиндустрии. Угол развала блоков у них составляет 60 или 90 градусов.

Были и V-образники с меньшим развалом. К примеру, на автомобиль Lancia Fulvia, выпускавшийся в 70-е годы XX века, устанавливался двигатель V4 с углом развала всего в 23 градуса. Однако особенности конструкции таких двигателей и проблемы со слишком сильной вибрацией не позволили им получить достаточно широкое распространение.

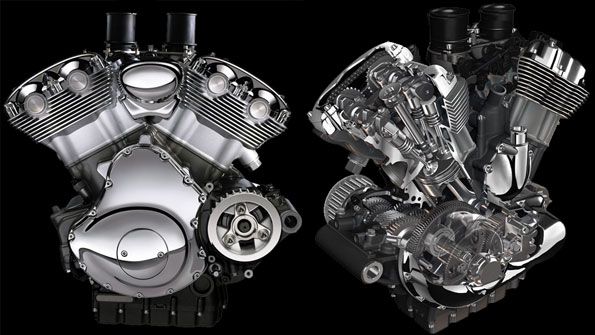

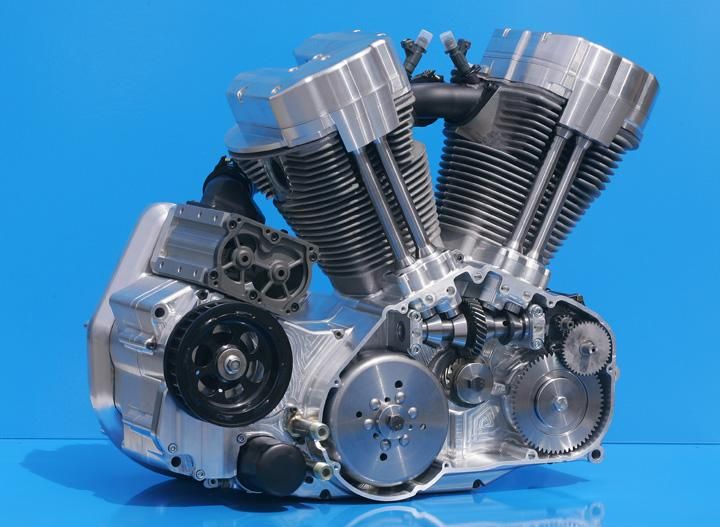

Устройство V-образного двигателя

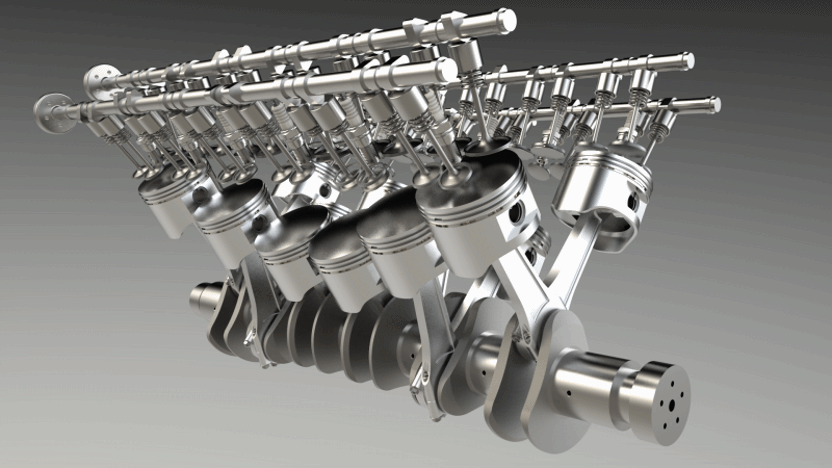

Такие моторы, что естественно, на порядок сложнее рядных. У них две головки цилиндров, каждая со своей прокладкой и коллекторами, больше распредвалов. Соответственно, и схема их привода тоже сложнее.

Главная проблема всех V-образных двигателей – вибрации и сложности в балансировке механизма

Единственными исключениями являются нижневальные двигатели – у них распредвал один. Но устанавливались они в основном на старые модели автомобилей. Исключением являются некоторые современные представители американского автопрома.

В остальном, принцип действия и подвижные части те же, что и у любого другого двигателя внутреннего сгорания, будь то рядный или оппозитный двигатель.

Главная проблема всех V-образных двигателей – вибрации и сложности в балансировке механизма. Но эта проблема почти полностью отсутствует в двигателях V8 с восемью цилиндрами. Сама конструкция двигателей такого типа почти полностью уравновешивает систему и устраняет вибрации, в отличие от двигателей V6 (с 6 цилиндрами).

В целом же, двигатели этого типа создавались исключительно для увеличения компактности, так что вопрос уравновешенности системы их создателей не особенно волновал. Сегодня его пытаются решать путем утяжеления различных частей двигателя.

W-образные двигатели

Устройство двигателей VR и W12 и их отличия от моторов V-образной компоновки

Двигатель

Необходимость вместить в тесное пространство уже существующих моделей двигатель с большим количеством цилиндров заставила инженеров компании Volkswagen еще раз пересмотреть опыт строения двигателей, накопленный европейским автопромом за двадцатый век. Результат превзошел все ожидания — двигатели рядно-смещенной компоновки получились невероятно компактными.

История создания

Еще в начале XX века компания Lancia задумалась об уменьшении размеров V-образных двигателей, устанавливавшихся на многие автомобили того времени. Более компактный силовой агрегат позволил бы уменьшить габариты автомобиля и его массу. Следовательно, уменьшилась бы его стоимость, и увеличилась бы его популярность на рынке. Инженерам Lancia удалось создать V-образный двигатель с рекордно малым углом развала цилиндров – не более 10-20 градусов.

В 1991 году немецкий концерн Volkswagen представил новую схему расположения цилиндров – рядно-смещенную

Большого распространения такой агрегат не получил, но именно он подтолкнул компанию Volkswagen к созданию принципиально нового мотора.

Двигатель VR и его особенности

В 1991 году немецкий концерн представил новую схему расположения цилиндров – рядно-смещенную. Компании требовался компактный, но мощный шестицилиндровый мотор для установки на малогабаритные модели Audi, Volkswagen и Seat: традиционный V6 в них просто-напросто не влезал.

Новый двигатель получил обозначение VR – аббревиатуру, обозначающую «v-образно-рядный». Этот мотор представлял собой эдакую помесь V-образного агрегата с очень малым развалом цилиндров и обычного рядного двигателя. Его 6 цилиндров расположены V-образно под углом 15 градусов, поршни расположены в блоке в шахматном порядке. Компактность позволяла накрыть блок цилиндров всего одной общей головкой.

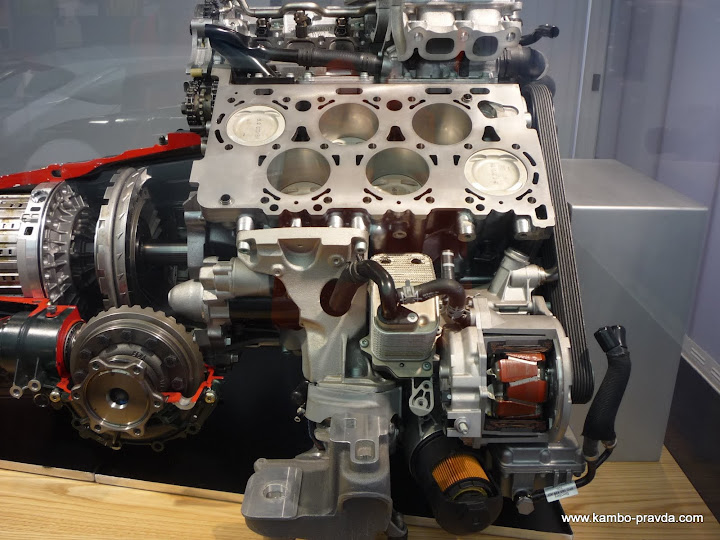

Двигатель Volkswagen W12

Через какое-то время инженерам Volkswagen пришла в голову идея: «А что если расположить два наших двигателя VR вместе под углом в 72 градуса и связать их общим коленвалом?». Результатом стал чудовищный 12-цилиндровый монстр. Самое удивительное, что всю его мощь удалось уместить в блоке цилиндров, который по габаритам сопоставим с обычным двигателем V6. Впервые он был представлен публике в 2001 году на концепт-каре, получившем простое и незатейливое имя – W12.  Двигатель объемом 6 литров выдавал около 600 л.с.

Единственным до сих пор выпускающимся автомобилем с подобным двигателем остается Bugatti

Незадолго до этого его испытали на прочность в 24-часовом тестовом заезде. Volkswagen W12 Coupe прошел больше 7 000 км со средней скоростью почти в 300 км/ч. В дальнейшем такие двигатели устанавливались на люксовые серийные автомобили концерна Volkswagen. Оказалось, что количество цилиндров в рамках компоновки может меняться, причем, как в большую, так и в меньшую сторону. Появился двигатель W8, а вслед за ним и невероятный W16, которым оснастили гиперкар Bugatti Veyron.

При этом сама суть мотора остается неизменной — это все те же VR4/6/8. Разница в том, что двигатели эти как бы «спарены» внутри общего блока. Поршни установлены под углом и связаны одним коленвалом.

Несмотря на оригинальность идеи постепенно из-за сложности производства Volkswagen отказался от производства двигателей этого типа, и сегодня «на конвейере» остается лишь Bugatti. Возможно, время этого мотора еще не настало.

Плюсы и минусы W-образного мотора

Главное преимущество двигателя W12 перед аналогичным по объему традиционным V-образником на 12 цилиндров – компактность. Самое забавное в том, что он компактнее даже двигателя V8. Существенная экономия подкапотного пространства автомобиля позволяет освободить место для установки различного дополнительного оборудования, будь то гидроусилители, компрессоры или турбины. Мощность и крутящий момент такого двигателя также превышают аналогичные показатели у двигателей классического V-образного типа. И это все не считая удешевления производства за счет экономии материалов, необходимых на создание маленького двигателя.

Более плотное расположение цилиндров требует серьезной модернизации системы охлаждения, в итоге приходится индивидуально охлаждать каждый цилиндр

Тут же кроется и его недостаток. Более плотное расположение цилиндров требует серьезной модернизации системы охлаждения. В итоге все сводится к тому, что в подобных двигателях приходится индивидуально охлаждать каждый цилиндр. Также имеются определенные проблемы с балансировкой конструкции, ибо вибрации в ней зашкаливают. Эту проблему решают установкой балансирных валов и использованием гидроопор.
