Инжекторы – неисправности и их устранение
ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.
Назначение инжектора
Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?
ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.
Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?
Чистка и профилактика налета в системе
Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается.
Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.
В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.
Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.
Диагностика повреждений
Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:
- Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
- Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
- Последний признак фиксируется только датчиками — повышается давление внутри системы.
Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.
Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.
Что стоит взять на заметку
Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.
Это проводится в несколько этапов:
- Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
- Производится демонтаж держателя топливных трубок.
- Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
- Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.
Только так можно получить доступ к топливной рампе.
Заключение по теме
Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.
Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.
Инжекторная модель ВАЗ 2107, методы оптимизации работы двигателя
Платформой для создания ВАЗ 2107 послужила модель 2105. Серийное ее производство началось в 82-м году. Для продажи на ринках Азии была доступна модель с мощностью 1,45 л. Чтобы выдержать конкуренцию на европейском рынке инженеры разработали модель с инжекторным агрегатом. В дальнейшем инжектор начали устанавливать на все моторы.
Характеристика ВАЗ 2107
Эксплуатационные показатели | Значение |
Максимальная скорость, км/ч | 150 |
Расход топлива л: | |
Город | 9,6 |
Трасса | 6,9 |
Смешанный | 8 |
Норма токсичности Euro | Euro 2 |
Двигатель | |
Объем силового агрегата, см3 | 1451 |
Тип топлива | бензин |
Количество и расположение цилиндров | 4/R |
Система питания | Распределительный впрыск |
Число клапанов | 8 |
Максимальный крутящий момент, Н*м при об/мин | 115 при 3450 |
Максимальная мощность, л. с | 71 |
Трансмиссия | |
Тип трансмиссии | Механическая |
Количество ступеней | 5 |
Тип привода | Задний |
Подвеска | |
Устройство передней подвески | Независимое многорычажное |
Устройство задней подвески | Зависимое, на витых пружинах |
Передние тормозной механизм | Дисковый |
Задний тормозной механизм | Барабанный |
Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.

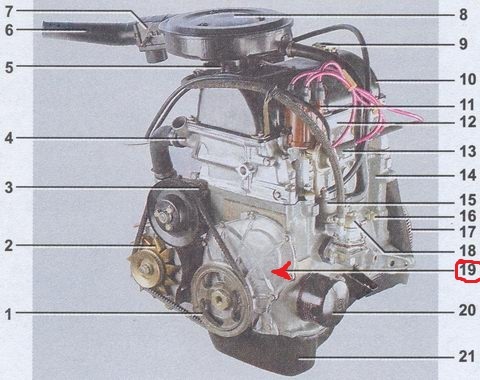

Модификации моторов установленных на ВАЗ 2107.
Параметры | Модельный ряд двигателей ВАЗ | ||||
2103 | 2104 | 2106 | 21067 | 21067-20 | |
Диаметр цилиндра, ход поршня | 76 80 | 76 80 | 79 80 | 79 80 | 79 20 |
Рабочий объем | 1,5 | 1,5 | 1,6 | 1,6 | 1,6 |
Степень сжатия | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
Система питания | карбюратор | Распределительный впрыск | карбюратор | Распределительный впрыск | Распределительный впрыск |
Номинальная мощность, кВт | 52,5 | 52,5 | 54,8 | 54,5 | 53,5 |
Номинальная частота вращения | 5600 | 5000 | 5600 | 5000 | 5300 |
Марка топлива | (АИ-92) | (АИ-92) | (АИ-92) | (АИ-92) | (АИ-95) |
Свечи зажигания | А17ДВР, FE65CPR, А17ДВ-10 | А17ДВРМ, BRISR, SUPER, LR 15YC | А17ДВР, FE65CPR, А17ДВ-10 | А17ДВРМ, BRISR, SUPER, LR 15YC | А17ДВРМ, BRISR, SUPER, LR 15YC |
Норма токсичности | Евро-0 | Евро-2 | Евро-0 | Евро-2 | Евро-3 |
Характеристика и принцип работы двигателя
Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.
Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.
Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.
Инжектор ВАЗ 21074 работает в следующем порядке.
Насос подает горючее из бензобака через фильтры на топливную рампу.
Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.
Также учитываются других параметры:
- температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
- концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
- напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.
Недостатки и достоинства модели
Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:
- электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
- наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
- хорошо заводится в холодное время и реже глохнет при неумелом запуске;
- зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
- плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.
Наряду с позитивными качествами существуют некоторые недостатки:
- высокие требование к качеству топлива. Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
- низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
- мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов. Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
- не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
- наличие автоматического оборудования повышает стоимость в ремонте.
Варианты оптимизации работы двигателя
Многие водители с целью повышения производительности и увеличения мощности проводят тюнинг двигателя ВАЗ 2107. Важный фактор, который влияет на мощностные показатели это чистые форсунки. Их загрязнение понижает отдачу двигателя, ухудшает эффективность, уменьшает впрыскиваемый объем топлива, что приведет к провалам при нажатии на педаль газа.
Обычно проблема возникает из-за использования некачественного бензина. Такое топливо сдержит тяжелые парафины, которые отлаживаются на тарелках клапанов, форсунках и дроссельной заслонке. Есть несколько вариантов их очистки.
Первый, это очистка и проверка на стенде.
Наименования | Показания |
Количество проверяемых форсунок | 6 |
Напряжения питания, В | 220 |
Напряжение управления форсунками, В | 6;12 |
Диаметр посадочных гнезд форсунок, мм | 11;14 |
Сопротивление, Ом | 2…6; 11…20 |
Максимальная потребляемая мощность, Вт | 60 |
Крайний предел давление в рампе, атм | 6 |
Крайний предел давление при очистке, атм | 6 |
Допустимый разбаланс должен быть в пределах 1,5%. При отклонение более чем на:
- 2,5% — повышается расход топлива;
- 3,5% — проявляется неустойчивая работа на холостых оборотах, затруднительный холодный старт;
- 4% — возникают провалы при резком ускорении;
- 5% — двигатель плохо запускается, появляется устойчивое троения.
Второй вариант заключается в применении специальной промывочной жидкости и оборудования. Очистку можно выполнить в домашних условиях. Для этого нужно разбавить промывочную жидкость с бензином и добавить в систему питания. В итоге отложения разъедаются и попадают в цилиндр, где полностью сгорают.
Большое влияние на поддержку автомобиля в рабочем состоянии оказывает качество используемого масла.
Характеристика масел для ВАЗ
Ресурс работы двигателя зависит от правильного подбора масла для инжекторных ВАЗ 2107. Рекомендуемый стандарт качества для смазывающей жидкости дает завод изготовитель. В автомобиль можно заливать любой тип масла, который соответствует стандартам качества API SJ/CF, SG/CD.
Аббревиатура API означает соответствие смазывающей жидкости основным критериям:
- моющие свойства;
- температурный режим;
- показатель отложений на узлах мотора до первой замены масла;
- выброс вредных веществ;
- коррозийные способности;
- эффективность защиты узлов от трения.
Буквы указывают на эксплуатационные характеристики. Чем дальше от А буква расположена, тем качественней продукт.
Рекомендовано использовать следующие типы масел.
Марка масла для ВАЗ | Группы вязкости по SAE | API стандарт |
RAVENOL LLO | 10W-40 | SJ/CF |
SHELL HELIX SUPER | 10W-40 | SG/CD |
ТНК СУПЕР ОЙЛ | 5W-40, 10W-40, 15W-40, 20W-40 | SG/CD |
TOTAL QUARTZ | 5W-40, 10W-40 | SL/SF |
MOBIL SUPER М | 15W-40 | SJ/CF |
ЛУКОЙЛ ЛЮКС | 5W-40, 10W-40, 15W-40 | SJ/CF-4 |
НОВОЙЛ-СИНТ | 5W30 | SG/CD |
CONSOL | 5W-40, 10W-40, 15W-40 | SG/CD |
BIZOL GREEN OIL | 10W-40 | SL/SF |
ESSO ULTRA | 10W-40 | SJ/CD |
ЛУКОЙЛ СУПЕР | 5W-40, 10W-40, 15W-40, 10W-30 | CF-4/SG |
RAVENOL SUPER HD | 15W-40 | SJ/CF |
ЛУКОЙЛ СУПЕР | 5W-30, 5W-40, 10W-40, 15W-40 | SG/CD |
АНГРОЛ-СУПЕР | 5W30, 5W-40, 10W-40 | SG/CD |
ЛЮКС | 5W30, 5W-40,10W-30, 10W-40, 15W-40, 20W-40 | SG/CD |
ESSO UNIFLO | 10W-40, 15W-40 | SJ/CD |
Когда проводить замену
Согласно инструкциям завода изготовителя замену нужно проводить после прохождения 10 тыс. км при езде на дальние расстояние и каждые 6 тыс. км, если поездки осуществлялись преимущественно на короткие дистанции.
Также момент замены можно определить по датчику давления масла. Длительный срок эксплуатации разжижает масло, поэтому холодный двигатель показывает высокое давление, но после прогрева показатель существенно понижается. Такие перепады сигнализируют о необходимости выполнения обслуживания.
Советы специалистов
- Заливать масло нужно той марки, которая использовалась прежде. Если есть желание поменять марку, необходимо выполнить промывку системы.
- Не нужно лить синтетику в старые двигатели. Она обладает моющими свойствами, которые вымоют отложение, закрывающие микротрещины картера.
- На новых движках рекомендуется использовать исключительно синтетику. Это увеличит его ресурс и защитит от перегрева.
- Выполнять техническое обслуживание независимо от пробега. В разных условиях работы период ТО может меняться.
youtube.com/embed/tlwfCIDUdcc?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Двигатель ВАЗ 2107,принцип работы, преимущества и недостатки. Тюнинг двигателя «семерки»
Раньше на автомобиле ВАЗ 2107 устанавливали карбюраторный движок, имеющий объем равный полутора литрам. В данный момент в «семерках» под капотом находится 1,7 литровый инжекторный двигатель ВАЗ 2107.

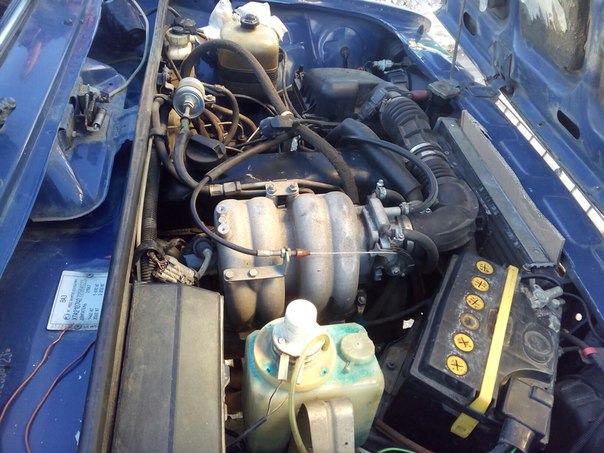

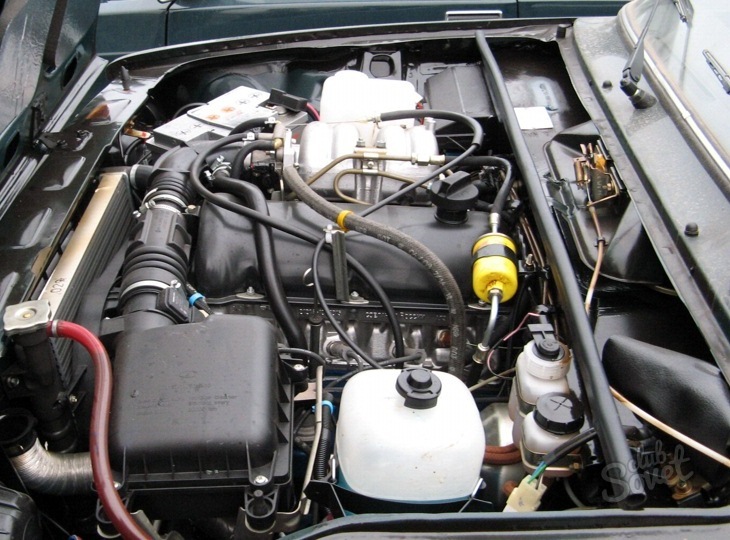

Как работает инжекторный двигатель ваз 2107
В карбюраторных движках воздушно-топливная жидкость образуется внутри камер карбюратора, а в инжекторах топливо впрыскивается прямо в цилиндры. Двигатели седьмой модели имеют раздельный впрыск 4-х форсунок для каждого цилиндра.
Контроль за работой каждой форсунки ведется при помощи микроконтроллера, расположенного в электронном блоке управления (ЭБУ) двигателем. В задачу элемента входит регулировка поступления горючей смеси в камеры сгорания в соответствии с положениями педали газа, с рабочими режимами и другими параметрами, которые считываются при помощи специальных датчиков и передаются на ЭБУ.
Основные функции ЭБУ — электронного блока управления:
- Контроль количества воздуха и топлива, поступающих в цилиндры двигателя.
- Формирование искры зажигания на свечах, устанавливая угол опережения в соответствии с оборотами двигателя.
- Включение и выключение топливного насоса.
- Регулирование оборотов холостого хода.
- Контроль количества углекислого газа, содержащегося в выхлопе.
- Слежение за температурой жидкости в системе охлаждения блока цилиндров.
Работа происходит в соответствии с определенным алгоритмом:
- Топливо из бензобака поступает в специальную распределительную трубку — рампу, где расположен регулятор давления, регулирующий подачу горючего к форсункам. Здесь поддерживается постоянное давление, равное 300 Мпа, излишки бензина возвращаются в бак.
- ЭБУ управляет открытием и закрытием форсунок, подавая бензин через коллекторы впускные при каждом обороте двигателя.
- В зависимости от длительности времени открытия форсунки количество подаваемого топлива разное. Время открытия рассчитывается на основании показаний датчиков, главные из которых —расход воздуха и положение заслонки дроссельной.
- Положения поршней в цилиндрах также влияют на момент открытия форсунок, об этом ЭБУ получает данные с датчика коленчатого вала.
- Не менее важны и такие параметры, как температура жидкости системы охлаждения, напряжение в электрической сети авто, обороты мотора, содержание газов в выхлопе.
Электронный модуль зажигания в ВАЗ 2107 включает в свой состав пару катушек и электронную плату. Этот узел отличается надежностью и не требует регулярных обслуживаний. В зависимости от количества оборотов коленвала и благодаря сигналам, поступающим с электронного блока управления двигателем, формируется искра.
Описание преимуществ и недостатков инжекторов ВАЗ 2107
Устройство двигателя инжекторного типа дает все основания говорить о неоспоримых преимуществах в сравнении с карбюраторными движками:
- Коэффициент полезного действия намного выше, соответственно уменьшено потребление топлива.
- Мощность мотора имеет более высокие показатели при аналогичных с карбюраторными движками объемах.
- Устойчивость работы мотора на холостых оборотах.
- Гарантированный холодный запуск.
- Нет необходимости в регулировках системы зажигания и подачи бензина.
- Оптимальность состава топливовоздушной смеси способствует уменьшению количества вредных элементов в выхлопных газах.
- Отсутствие шумовых эффектов при работе мотора благодаря наличию гидронатяжителя цепи и гидрокомпенсатора, регулирующего зазоры клапанов.
- Достижение высокого крутящего момента на разных оборотах.
Инжекторные двигатели также могут работать на газе. Наиболее предпочтительным является четвертое поколение газового оборудования.
К наиболее часто встречающимся недостаткам относятся следующие пункты:
- Инжекторный двигатель, расположенный в прежнем неудобном подкапотном пространстве, имеет затрудненный доступ к рабочим узлам и деталям.
- Повышенные требования к качеству бензина, при использовании топлива низкого качества наблюдается ускоренное загрязнение топливной системы, требующее проводить внеплановые обслуживающие мероприятия.
- При выходе из строя впрыскивающей системы необходимо обращаться к услугам специалистов, чтобы они произвели необходимое обслуживание, настройки, восстановление работы мотора.
Самостоятельно найти поломку и произвести ремонт инжекторного двигателя ваз 2107 своими руками стало не так-то просто. Переборка мотора также производится в условиях автомастерских, оснащенных специализированным оборудованием.
В условиях гаража можно производить такую операцию, как срочная или плановая замена масла в двигателе ВАЗ 2107.
Наиболее распространенные неисправности мотора ВАЗ 2107
Во время эксплуатации движка “семерки«инжекторного типа автовладельцы часто сталкиваются со следующими проблемами:
- Неустойчивая работа силового агрегата.
- Засорение форсунок.
- Увеличение расхода бензина.
- Повышенное содержание углекислого газа в выхлопе.
- Проваливается педаль акселератора.
- Мощность снижается.
Диагностика и ремонт двигателя ВАЗ 2107 также, как и замена двигателя ВАЗ 2107 должны производиться на специальном оборудовании в автомастерской при участии высококвалифицированных специалистов. Считывание ошибок, проверка показаний датчиков, оценка работы электронного блока управления производятся при помощи компьютера с установленной специальной программой.
Автовладельцы часто задаются вопросом, где расположен номер двигателя. Индивидуальный номер двигателя находится в сопроводительных документах на автомобиль. Возможно также искать и находить номер двигателя в области расположения свечи 4-го цилиндра на наплыве корпусной детали. Номер двигателя на корпусе должен быть идентичен номеру, указанному в документации.
Почему появляются проблемы в системе впрыска
Низкое качество бензина является основной причиной засорения форсунок. Всему виной служат парафиновые отложения, оседающие на стенках и перекрывающие пути прохождения топлива.
При производстве горючего высокого качества производители включают в его состав специальные присадки (детергенты), способствующие растворению тяжелых отложений. Некачественные сорта топлива имеют в своем составе парафин в избыточных количествах, с которыми присадки не успевают справиться.
Низкая температура окружающей среды также оказывает негативное влияние на интенсивность образования вредных отложений. Частая эксплуатация автомобиля с холодным движком вызывает ускоренное засорение форсунок инжекторной системы.
Кроме форсунок, от парафиновых скоплений страдает также заслонка дроссельная, что может вызвать изменение пропорций воздуха и топлива в смеси, подаваемой в цилиндры. Впускные клапаны также собирают на своих поверхностях тяжелые отложения, что приводит к их прогоранию и детонационным взрывам.
Очищение впускной системы от отложений можно произвести самостоятельно в условиях гаража при помощи специальной промывочной жидкости и спринцовки.
Порядок действий для промывки инжектора:
- Смешать бензин с промывочной жидкостью.
- Залить раствор в систему при помощи шланга вакуумного усилителя тормоза.
Раствор сначала запускается маленькими количествами при выключенном моторе, затем — при работающем. Нейтрализованные отложения проходят в цилиндры и полностью сгорают, о чем свидетельствует дым, кратковременно выходящий из выхлопной трубы.
Возможности переоснащения авто ВАЗ 2107
Для усовершенствования возможностей своего автомобиля водители часто применяют тюнинг двигателя ВАЗ 2107, производя замену штатного силового агрегата на мотор, имеющий большую мощность. Для проведения данного мероприятия необходимо проконсультироваться с квалифицированными специалистами. При переоснащении авто нужно учитывать следующие возможности:
- Подходит ли вновь выбранный мотор к «семерке» по габаритам и весу.
- Имеются ли возможности состыковать новый движок с трансмиссией машины.
- Совместим ли этот мотор с каждой из систем данного автомобиля.
Практика показывает, что по совместимости с автомобилем ВАЗ 2107 наиболее близки силовые агрегаты фирм Фиат либо Ниссан. Установка таких моторов требует минимальных последующих доработок.
ВАЗ 2107 инжектор: система зажигания, неисправности, особенности
ВАЗ 2107 инжектор, она же «семерка» – последний экземпляр из линейки машин ВАЗ с задним приводом. «Семерка» создана на основе ВАЗ 2105 с существенными отличиями: мощностью мотора, внешним видом световых приборов, оформлением салона, формой сидений. В данной статье мы рассмотрим основные параметры, функции, неисправности, плюсы и минусы инжекторных ВАЗ 2107, в частности систему зажигания.
Фото Ваз 2107
Также читайте как уменьшить расход топлива на карбюраторной ВАЗ 2107
Принцип работы инжекторного двигателя ВАЗ 2107
Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».
Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.
Фото ЭБУ ВАЗ 2107
От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.
ЭБУ также принадлежит контроль следующих функций:
• контроль работы, включение и выключение насоса, подающего горючее;
• регулировка количества оборотов двигателя на холостом ходу;
• контроль количественного содержания углекислого газа в выхлопных газах;
• температуру охлаждающей жидкости в блоке цилиндров.
Как это все выглядит в работе?
Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.
При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).
Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.
Также в расчет берутся такие параметры:
• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива;
• напряжение бортовой сети. От него зависит время открытия форсунок;
• количество оборотов двигателя;
• количественный состав выхлопных газов.
Зажигание инжекторных ВАЗ 2107
В инжекторном двигателе «семерки» имеется электронный узел зажигания, в который входит электронная плата и несколько катушек. Она имеет высокую надежность в работе, и не требовательна в обслуживании благодаря отсутствию двигающихся деталей.
Момент подачи искры задает ЭБУ двигателя, который зависит от количества оборотов, который поддерживает коленчатый вал.
Какие преимущества инжекторных моделей ВАЗ 2107?
• Инжекторный двигатель ВАЗ 2107 расходует меньшее количество горючего. При этом более мощный, чем карбюраторный двигатель с таким же объемом. Это достигнуто за счет оптимального формирования качественного и количественного состава смеси топлива. Соответственно КПД инжекторного двигателя выше, чем карбюраторного.
• Благодаря электронной регулировке оборотов, двигатель работает надежнее на холостом ходу, меньше глохнет при старте, хорошо заводится при низкой температуре окружающей среды.
• По сравнению с карбюраторным, инжекторный двигатель не требует частой настройки систем зажигания и подачи горючего.
• Воздушно-топливная смесь, которая поступает в цилиндры, имеет наиболее благоприятный состав. А имеющийся катализатор контролирует минимальное количество вредных выхлопных газов. Это играет большую роль в сохранении окружающей среды и заботе о здоровье.
• Отсутствует необходимость вручную регулировать механизм, поскольку это делают гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. А также они гарантируют меньше шума (шумоизоляцию) при работе двигателя.
• Графическая крутящего момента «плавная», больший диапазон оборотов позволяет достигнуть высокого крутящего момента.
СТОИТ ЗАМЕТИТЬ! На двигатель с инжекторной системой возможна установка газо-баллонного оборудования не только 2-го, но так же и 4-го поколения. Это более современный и привлекательный вариант, поскольку установка 4-го поколения ГБО дает большую экономию и сводит к нулю возникновение «хлопков» в двигателе.
Недостатки инжекторных моделей двигателя ВАЗ 2107
Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:
• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом, система, обеспечивающая впрыск горючего, надежна, и не нуждается в частом обслуживании при эксплуатации.
Фото ВАЗ 2107 под капотом• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями. В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам.
Фото катализатора ВАЗ 2107• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы. Это приводит к не запланированному техническому обслуживанию автомобиля.
• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.
Неисправности инжекторных двигателей ВАЗ 2107
Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:
• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».
Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.
Причины засорения инжектора ВАЗ 2107
Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов. Они оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.
- Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.
- Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.
- Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.
Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры, может временно возникать выделения черного дыма из глушителя.
Видео-обзор ВАЗ 2107
Инжектор Ваз 2107 — электросхема, регулировка клапанов, расход топлива двигателем +Видео
Автомобиль ВАЗ 2107 популярен не только в нашей стране, но и в странах ближнего зарубежья. Эта модель известна благодаря своей неприхотливости в эксплуатации и надежности. Нет никаких сомнений в том, что в скором времени «семерка» станет чем-то вроде классики отечественного автопрома, независимо от типа двигателя.
1 Особенности работы инжекторных двигателей модели ВАЗ 2107
Инжекторный двигатель на данную модель начал устанавливаться в 2006 году. Это был экономичный 1,6 литровый мотор, который соответствовал международным экологическим стандартам Евро-2. Мощность двигателя была немного снижена по сравнению с карбюраторными моторами и составила 50 лошадиных сил, но при этом уменьшился средний показатель расхода топлива. Кроме того, применение непосредственного впрыска топлива позволило избавиться от характерных для карбюраторных моторов проблем за счет стабильности работы на холостых оборотах. Топливная смесь оптимально дозируется, чему способствует работа электронного блока управления двигателем, который считывает показания со специальных датчиков.
Похожие статьи
Более того, электросхема инжектора ВАЗ 2107 пополнилась такими деталями как гидравлический натяжитель и гидрокомпенсаторы клапанов. С помощью этих агрегатов работа двигателя стала заметно тише. Кроме того, регулировка клапанов происходит автоматически, что было невозможно на карбюраторном моторе. Однако инжекторная система на автомобиле ВАЗ 2107 имеет и ряд недостатков, среди которых дорогостоящий ремонт и обслуживание, повышенное требование к качеству используемого топлива и пониженный клиренс, так как катализатор двигателя установлен слишком низко.
2 Варианты оптимизации расхода топлива для модели ВАЗ 2107
Инжектор обладает очевидными преимуществами перед карбюраторной системой. Во-первых, расход топлива более оптимальный. Во-вторых, происходит меньший выброс вредных веществ в атмосферу за счет правильной дозировки топлива. Но вместе с этим повысилось и требования к качеству обслуживания инжектора на ВАЗ 2107. В частности, из-за загрязнений форсунок ухудшается производительность мотора, поэтому необходимо следить за состоянием всех форсунок и клапанов. Первыми признаками неисправности форсунок являются потеря мощности, оборотов, провалы при нажатии на педаль газа и другие признаки.
Если вы заметили, что двигатель потребляет больше топлива чем необходимо, при этом все системы в автомобиле исправны, то единственным вариантом по оптимизации расхода топлива станет процедура чип-тюнинга инжектора ВАЗ 2107. Перепрошивка электронного блока управления позволит избавиться от повышенного расхода топлива, улучшить показатели оборотов на холостых и повысить мощность двигателя. Проводить перепрошивку необходимо на специальном оборудовании в техническом центре. Специалисты подключат специальный диагностический модуль к ЭБУ и произведут калибровку параметров в зависимости от того, что покажет диагностика.
3 Некоторые особенности электрооборудования ВАЗ 2107
Диагностика и ремонт инжектора ВАЗ 2107 проводится либо самостоятельно, при наличии специального прибора, либо делается в специализированном сервисе. Это вызвано тем, что электросхема инжектора ВАЗ 2107 достаточно сложная, поэтому самостоятельный поиск неисправностей и ремонт электронной системы провести иногда затруднительно без специального оборудования. По сравнению с карбюраторной версией двигателя электросхема инжектора отличается несколькими параметрами, среди которых необходимость постоянного давления в системе питания, которое создается специальным электрическим насосом. Кроме того, смесь топлива и воздуха осуществляется непосредственно в цилиндре, а впрыск топлива контролируется электронной системой.
Электросхема инжекторного двигателя состоит из множества дополнительных элементов, среди которых датчик холостого хода, датчик положения дросселя, топливный насос, модуль зажигания и т. д.
Для того, чтобы выявить неисправность и проводить самостоятельную диагностику при незначительных сбоях в работе электронной системы, специалисты рекомендуют изучить как выглядит электросхема и работает электрооборудование инжектора модели ВАЗ 2107.
4 Диагностика неисправностей и распространенные проблемы с инжектором ВАЗ 2107
Одна из самых распространенных проблем на инжекторной модели ВАЗ 2107 – это пропуски зажигания на цилиндрах, виной чему неисправный модуль зажигания. Некоторые специалисты в данном случае рекомендуют заменить свечи зажигания, однако, как показывает практика, это не поможет. Модуль зажигания – это важный механизм регулировки, поэтому лучше приобрести новый. Его установку можно провести и самостоятельно, следуя определенной инструкции. Для оптимальной работы инжектора рекомендуется регулировка клапанов, это необходимо для того, чтобы распределять фазы газораспределения. Если регулировка клапанов проводится качественно и систематически, двигатель автомобиля будет работать гораздо лучше.
Как правило, ремонт инжектора на начальной стадии в основном сводится к диагностике электронного оборудования и промывке форсунок с помощью специальной присадки, это можно сделать своими руками. В любом случае, лучше проводить и диагностику, и ремонт инжектора ВАЗ 2107 у специалистов, а что касается чистки, то ее можно осуществлять и самостоятельно. Но помните, что чистка форсунок не всегда коренным образом влияет на оптимальный расход топлива, а самостоятельное «вправление мозгов» ЭБУ может усугубить неисправность электронных систем, отвечающих за работу инжектора.
ВАЗ 21074 инжектор – достоинства и недостатки модели + Видео » АвтоНоватор
Серийное производство ВАЗ 21074 началось еще на заре 80-х годов – первый автомобиль был выпущен с конвейера в 1982 году. Тогда двигатель был оборудован карбюратором. Инжекторная модель 21074, к радости всех автомобилистов, появилась в 2006 году.
Характеристики инжекторной модели ВАЗ 21074
Выпуск автомобиля построен на базе прототипа ВАЗ 2105. Этот автомобиль очень хорошо зарекомендовал себя на отечественном рынке, потому как стоимость данной модели доступна очень многим людям. Помимо экономии на приобретении, автовладельцы получили еще и экономный по расходу топлива и выносливый на современных дорогах автомобиль.
ВАЗ 21074 обладает хорошими техническими характеристиками. Это заднеприводной автомобиль, 4-дверный седан, который позволяет нагружать себя до 500 кг. Двигатель в данной модели четырехцилиндровый, восьмиклапанный, объемом 1,6 л. Мощность двигателя при этом составляет 73 л. с. Максимальная скорость автомобиля – 150 км/час.
В этой модели стоит уже независимая передняя подвеска, что делает его более устойчивым на дороге, задняя подвеска имеет жесткую балку. Тормозная система ничем не отличается от остальных систем карбюраторных моделей ВАЗ, передние тормоза – дисковые, тогда как задние – барабанные.
Недостатки и достоинства модели – объективно о главном
Инжекторный автомобиль оборудован специальным компьютерным модулем, подключившись к которому можно произвести полную диагностику автомобиля. Сделать это можно на любом специализированном автосервисе. Инжекторный двигатель себя очень хорошо зарекомендовал. В холодное время года он сразу заводится, не требует длительного прогрева, поэтому движение можно начинать сразу. На холостых оборотах мотор работает плавно и тихо.
Расход топлива существенно меньше, чем у карбюраторной модели. Если же количество потребляемого топлива резко увеличилось, то причины в высоких расходах следует искать именно в инжекторе и компьютерном модуле. При наличии сбоя программы модуль попросту перешивают. Автомобиль данной модели имеет несколько недостатков. Катализатор выхлопной трубы в нем находится очень низко, и его можно легко повредить, передвигаясь по плохим дорогам, а стоимость новой детали немалая.
Добраться под капотом к необходимым деталям и датчикам очень проблематично, так как двигатель в данной модели старый, а кузов при сборке не был рассчитан на наличие инжектора. У карбюраторной модели все элементы под капотом расположены гораздо удобней. Еще одним недостатком в данной модели авто является низкая шумоизоляция, которая делает езду по дороге не такой комфортной, как хотелось бы.
Рекомендации специалистов – что нужно улучшить?
Наличие контрольных индикаторов ламп на панели приборов позволяет определить поломку в автомобиле. Именно компьютерный блок управления определяет неисправности и подает сигналы на панель приборов. Многие специалисты рекомендуют установить еще штатный бортовой компьютер, который будет также показывать полную статистику по расходу топлива, более точные данные напряжения аккумулятора и тахометра двигателя.
Некоторые бортовые компьютеры обладают более современными показателями и могут предупреждать о необходимости замены масла в двигателе.
Правильное и бережное использование автомобиля ВАЗ 21074 инжектор позволяет долго на нем ездить. Данная модель не прихотлива к ремонту. Стоимость деталей инжекторного автомобиля мало отличается от стоимости деталей карбюраторных моделей, так как эти машины практически идентичны. Своевременная замена масла и фильтров, а также периодическое прохождение диагностики позволит вам без проблем передвигаться по городу.
Оцените статью: Поделитесь с друзьями!ВАЗ 21074/2011. — Купить и продать
Ваз 21074 / 2011г.
Harceri depqum zangaharel
ФирмаВАЗ (Лада) Модель 2107
Год: 2011 Состояние
КузовСедан ТрансмиссияМеханическая
RudderFactory слева Цвет: Серебристый
Топливо Бензин
Пробег Объем двигателя 1. 7л
Мощность двигателя- Поршень4
Привод Задний диапазон Hydr. Рулевое колесоПросто
Шина RR13 TireNew
Цвет салона: Черный Материал салона: ткань
VIN код Модификация-
Импортный Недавно принесенный
Дилер- Таможенное оформление
Обмен Не предлагать обмен Часть за частью Не предлагайте часть этого
ABS- TRC-
ESP- EBD-
Турбонасос- Бортовой компьютер
Зеркала с подогревом- Колесо с подогревом
Скамейки с подогревом- Электрические зеркала-
Индикатор дождя- Световой индикатор-
Круиз-контроль- Ксеноновый свет
Омыватель фар- Панарама
Сигнализация- Датчик парктроника-
Контроль парковки Основная камера-
CD / MP3 + DVD-
Монитор / ТВ Система навигации-
Воздушная подушка- Регулировка сиденья-
Кондиционер- Климат контроль-
Электрический руль- Электрическое окно
Звукоизоляция- Тюнинг-
car Common Rail Injector Tester CR YB690 для устройства для обслуживания дизельных форсунок и инструменты для ремонта форсунок | |
Тестер CR-YB690 для форсунок Common Rail для устройства для обслуживания дизельных форсунок и инструментов для ремонта форсунок
точка впрыска 500 бар
Рабочая температура: -30 — 50 Счетчик раз: 1 — 9999
Условия испытания: 1500ba, точка полной нагрузки 200 бар, точка предварительного впрыска 500 бар
Рабочая температура: -30 — 50 Счетчик раз: 1 — 9999
Скорость впрыска топлива:> 2100 макс.
ширина импульса: США> 1900 или 1.9МС
Используйте мощность: 240 В ~ 50 Гц AC187
Тип привода: Тест для BOSCH / DENSO / DELPHI и общего типа
Дисплей: 3-х оконный четырехцилиндровый дисплей
Функция: определение количества масла в количестве масла
Модель: CR-YB690 Наименование: Детектор форсунок Common Rail.
Вес продукта составляет 6 кг, но доставка мы основаны на весе размера около 8 кг.
Взаимодействие с другими людьми
Доставка:
Мы доставим ваши товары в кратчайшие сроки после подтверждения оплаты.
Все товары были протестированы перед отправкой, мы выберем для вас лучший способ доставки.
укажите адрес доставки на английском языке!
Налог:
B uyer несет ответственность за таможенное оформление и уплату налогов, когда товары прибывают в вашу страну, наша цена не включает налоги в вашей стране, спасибо!
Возврат:
Мы делаем все возможное, чтобы обслуживать каждого клиента как можно лучше.
Мы вернем вам деньги за товары, возвращенные в течение 7 дней с момента их получения, по любой причине.Полный
Возврат будет предоставлен, если товары будут возвращены в исходном состоянии.
Товар, который поврежден или отсутствует, возврату не подлежит.
Покупатель несет ответственность за возврат товара в надлежащей упаковке.
После получения товара мы немедленно вернем вам деньги.
Гарантия и обслуживание:
Мы предоставляем 1 год гарантии, покупатели несут ответственность только за возврат стоимости доставки гарантийных товаров.Как только мы получим товар, мы отремонтируем или обменяем его как можно скорее.
Тестер CR YB690 для форсунок Common Rail Для устройства обслуживания дизельных форсунок и инструментов для ремонта форсунок | |
Тестер форсунок Common Rail CR-YB690 Для устройства для обслуживания дизельных форсунок и инструментов для ремонта форсунок
точка впрыска 500 бар
Рабочая температура: -30 — 9
Условия испытаний: 1500ba, точка полной нагрузки 200 бар, точка предварительного впрыска 500 бар
Рабочая температура: -30-50 Время счета: 1-9999
Скорость впрыска топлива:> 2100Максимальная
Ширина импульса: США> 1900 или 1. 9MS
Используемая мощность: 240 В ~ 50 Гц AC187
Тип привода: Тестовый для BOSCH / DENSO / DELPHI и общего типа
Дисплей: 3-х оконный четырехцилиндровый дисплей с четырьмя цифровыми трубками
Функция: определение количества масла в количестве масла
Модель : CR-YB690 Наименование: Детектор форсунок Common Rail
Вес продукта 6 кг, но при доставке мы основываемся на весе размера около 8 кг
00040004Доставка:
Мы доставим ваши товары в кратчайшие сроки после подтверждения оплаты.
Все товары были протестированы перед отправкой, мы выберем для вас лучший способ доставки.
укажите адрес доставки на английском языке!
Налог:
B uyer несет ответственность за таможенное оформление и уплату налогов, когда товары прибывают в вашу страну, наша цена не включает налоги в вашей стране, спасибо!
Возврат:
Мы делаем все возможное, чтобы обслуживать каждого клиента наилучшим образом.
Мы вернем вам деньги за товары, возвращенные в течение 7 дней с момента их получения, по любой причине.Полный возврат
будет предоставлен, если товары будут возвращены в их первоначальном состоянии.
Товар с повреждением или отсутствием компонентов возврату не подлежит.
Покупатель несет ответственность за возврат товара в надлежащей упаковке.
После получения товара, мы немедленно вернем вам деньги.
Гарантия и обслуживание:
Мы предоставляем 1 год гарантии, покупатели несут ответственность только за возврат стоимости доставки гарантийных товаров.Как только мы получим товар, мы отремонтируем или обменяем его как можно скорее.
Скачать ВАЗ 2107, 2105 — Восстановить APK Полный
- Логин
- Регистрация
- Связаться
- Лента
- Книги и справочники
- Бизнес
- Комиксы
- Связь Развлечения
- Финансы
- Здоровье и фитнес
- Библиотеки и демонстрации
- Образ жизни
- Медиа и видео
- Медицина
- Музыка и аудио
- Новости и журналы Фотография
- Продуктивность
- Покупки
- Социальные сети
- Спорт
- Инструменты
- Транспорт
- Путешествия и окрестности
- Погода
- Доска
- Карта
- Казино
- Казуальная игра
- Образовательная
- Семья
- Музыка
- Пазл Музыка
- Пазл
- Ролевой Спорт
- Стратегия
- Мелочи
- Word
- Загрузчик APK
- APK + Видео трейлер
- Предложите приложения
- Функции
- Jackpot Party Casino Games: Spin FREE Casino Slots
0
- WWE SuperCard — Многопользовательская карточная боевая игра
31 0
0 Clash: Guild Royale0
- Star Wars ™: Galaxy of Heroes
0
- Vegas Slots — DoubleDown Casino
0
- MARVEL Puzzle Quest: Присоединяйтесь к битве супергероев!
0
- Crazy Kitchen: Match 3 Puzzles
0
- Thumbtack for Professionals
0
- Scatter Slots — Las Vegas Casino Game 777 Online
0
- Racing Rivals
,426,200
04926,200
04 - Blossom Blast Saga
0
- Jackpot Party Casino Games: Spin FREE Casino Slots
- Big Fish Casino — игровые автоматы и игры в казино
0
- WWE SuperCard — многопользовательская карточная боевая игра
0
- Big Fish Casino — игровые автоматы и игры в казино
- Потеря емкости аккумулятора.
- Слишком топливо Воздух слишком холодный.
- 30 Игры Приключения
- 0330 Аркада
Уже зарегистрировались? Логин
помните пароль?войдите / зарегистрируйтесь, используя
Login LoginТок поступает в схемы управления ЭБУ (в примере №10 и №20) через топливные форсунки. Ток течет либо непосредственно от замка зажигания, либо от главного реле EFI. Когда включается схема управления ЭБУ, ток течет на землю через катушку соленоида форсунки. Создаваемое магнитное поле заставляет инжектор открываться против натяжения пружины. Когда цепь драйвера ЭБУ отключается, пружина закрывает клапан форсунки.
В настоящее время в двигателях Toyota EFI используются два распространенных типа схем управления; Обе эти схемы драйвера работают по принципу управления напряжением.В одном используется внешний соленоидный резистор и инжектор с низким сопротивлением, в другом — инжектор с высоким сопротивлением без соленоидного резистора. В обоих случаях требуется высокое сопротивление цепи для ограничения тока через обмотку форсунки. Без этого управления током, протекающим через форсунку, катушка соленоида перегреется, что приведет к поломке форсунки.
Третий тип схемы драйвера использовался Toyota на зарубежных моделях с двигателем 4A-GE с D-типом EFI. Эта схема, называемая управляющей током, никогда не использовалась Toyota на автомобилях, продаваемых в США. S.A., но широко используется другими производителями автомобилей. Этот тип схемы драйвера использует инжектор с низким сопротивлением и ограничивает ток, контролируя усиление транзистора драйвера. Преимуществом схемы драйвера с управлением по току является короткий период времени с момента включения транзистора драйвера до момента фактического открытия инжектора. Это функция скорости, с которой ток достигает своего пика.
Что касается времени открытия впрыска, цепь с внешним резистором, управляемая напряжением, несколько быстрее, чем цепь инжектора с высоким сопротивлением, управляемая напряжением.Однако, похоже, наблюдается тенденция к использованию этого последнего типа схемы из-за его более низкой стоимости и надежности. ЭБУ может компенсировать более медленное время открытия, соответственно увеличивая ширину импульса форсунки.
Осторожно: Никогда не подавайте напряжение аккумулятора непосредственно на форсунку с низким сопротивлением. Это вызовет повреждение форсунки из-за перегрева катушки соленоида. Используйте соответствующий контрольный провод из нержавеющей стали, чтобы обеспечить надлежащее последовательное сопротивление.
Продолжить чтение здесь: Схема впрыска топлива и время впрыска
Была ли эта статья полезной?
ВАЗ 21093(инжектор) не заводится: что делать?
Что делать, если вдруг перестал заводиться двигатель автомобиля ВАЗ 21093 (инжектор)? Эта статья расскажет вам о наиболее частых неисправностях, которые бывают на данной модели автомобилей.Конечно, будет намного проще, если будет возможность провести диагностику мотора. Но если неприятности с ним произошли далеко от населенных пунктов, а до ближайшего СТО за сотни километров? Затем нужно искать причину неисправности и постараться ее устранить.
Если зимой машина не заводится
Для владельцев девяток с инжекторными моторами не будет секрета, что эти машины обычно не строят в холодное время года. Причин этому может быть две:
Если аккумулятор потерял емкость, то коленвал можно прокрутить, но смесь не воспламенится. Причина тому — недостаточная энергия искры и низкое давление в топливной рампе.
Если на форсунки подается холодный воздух, то датчик его расхода может иметь большую погрешность, в результате чего производится неверный расчет. Следовательно, пропорция топливовоздушной смеси не 14: 1, а совсем другая.Чтобы мотор запустился, можно подать на фильтр теплый воздух с помощью обычного фена. А если сел аккумулятор, то дай ему хоть пару часов постоять на подзарядке.
Свеча зажигания
Старайтесь всегда следить за техническим состоянием автомобиля. Ведь в случае, когда перестает заводиться двигатель ВАЗ 21093 (инжектор), оказывается, что хозяин просто не пошел за ним. Своевременно заменяйте все расходные материалы — фильтры, свечи, жидкости. Только в этом случае вам гарантирована стабильная и уверенная работа мотора. А с этими элементами всякое бывает.
Сначала при большом пробеге изнашивают электроды. Центральное (положительное) стирается до такой степени, что разрыв увеличивается вдвое. Во-вторых, обязательно следите за цветом электродов, он многое вам расскажет о состоянии двигателя. В-третьих, они могут просто залиться в результате того, что вы безуспешно и долго пытались запустить двигатель.
Форсунки: диагностика
Когда было определено, что искра между электродами есть (и она ярко-синего цвета), зазоры в норме, а двигатель все равно не запускается, нужно проверить форсунки.Это устройства, которые нагнетают топливно-воздушную смесь в камеры сгорания каждого цилиндра двигателя. Если двигатель ВАЗ 21093 (инжектор) не запускается, вероятность того, что работа инжекторов нарушена, крайне высока.
Для проверки системы топливных форсунок вам потребуется диагностическое оборудование. Но это для точной проверки. Чтобы, как говорится, «на глазок» определить исправность, можно извлечь инжектор и подключить его к питанию. Идеальная форма распыления топливно-воздушной смеси — конусообразная горелка.А в том случае, если топливо с трудом льется или капает из форсунки, можно сказать, что произошло загрязнение. Очистка пистолетов-распылителей в этом случае вам поможет.
Ремень привода ГРМ
С этим элементом может случиться все, что угодно. Во-первых, ремень имеет свойство рваться, и это происходит в самый неподходящий момент. Стоит отметить, что на двигателях объемом 1,5 литра, к счастью, обрыв ремня не заканчивается загибом клапанов или ремонтом ГБЦ.но больше неприятностей может возникнуть в том случае, если ремень ГРМ просто выскочил на 1-2 зуба. Это происходит, когда ремень ослаблен. Чтобы убедиться в правильности настроек, нужно посмотреть, совпадают ли метки на распределителе и коленвале. Но если двигатель ВАЗ 21093 (инжектор) не запускается, обязательно проверьте датчик положения коленвала и провод его подключения. Это устройство в первую очередь необходимо диагностировать.
Работа датчиков системы впрыска
Итак, теперь стоит немного рассказать о датчиках ВАЗ 21093 (инжектор), а также об их основных поломках. Учтите, что выход из строя некоторых устройств приводит к тому, что электронный блок управления считывает неверную информацию. Следовательно, работа двигателя нестабильна или он вообще отказывается заводиться. Например, датчик расхода воздуха при неисправности выдает сигнал неправильной формы и амплитуды. Это влияет на разгон двигателя, а также на количество оборотов холостого хода.
В том же случае, если на автомобиле ВАЗ 21093 (инжектор) в момент перехода с холостого хода наблюдаются провалы и рывки, то есть неисправность в регуляторе положения дроссельной заслонки.Обратите внимание — это не датчик, а актуатор. Он не считывает, но контролирует положение ротора. Часто выходит из строя датчик температуры жидкости в системе охлаждения двигателя. При этом наблюдается небольшое увеличение расхода бензина и иногда бывает сложно завести горячий двигатель.
Проблемы с проводкой
Послушайте, работает ли топливный насос при включении зажигания. Если характерного звука нет, то проверьте предохранители автомобиля ВАЗ 21093 (инжектор).
