Снятие коробки передач ВАЗ 2114: проблемы и решения

У многих автовладельцев возникает вопрос о том, как произвести снятие коробки передач ВАЗ 2114, для того чтобы выполнить ремонт или тюнинг трансмиссии своими руками. Устройство этого агрегата является общим для всех автомобилей семейства Лада Самара: коробка передач механическая, 5-ступенчатая, объединена с дифференциалом и главной передачей.

Шестерни первичного вала находятся в сцеплении со вторичными шестернями передних передач. На вторичном валу установлены ведомые шестерни. Синхронизатор имеет каждая из тех, которая включает передние передачи. Но на шестерне заднего хода синхронизатор отсутствует. Привод КПП включает в себя шток выбора и рычаг переключения передачи, шаровую опору и механизмы передач.

Ремонт коробки передач ВАЗ может потребоваться в том случае, если при переключении скоростей возникает хруст или скрежет в КПП, она гудит, передвижение рычага вызывает затруднения, некоторые передачи самопроизвольно выключаются (поврежден синхронизатор или неправильно отрегулирован привод). Снятие КПП производят в том случае, если ремонту подлежит сцепление автомобиля.


Вернуться к оглавлению

Поломки, не требующие снятия КПП

Если не включается задняя передача, то снимать коробку необязательно: на ней не установлен синхронизатор, проблема может быть решена проще. Перед принятием решения нужно проверить кардан и кулису, так как проблема может быть вызвана ослаблением хомута. Другой причиной может быть блокировка механизма.

Для проверки снимаем рычаг между сидениями и визуально оцениваем наличие проблемы. Эту же операцию необходимо производить при хрусте во время включения 2-й передачи, так как наиболее вероятной причиной возникновения неисправности может быть изношенный синхронизатор, который в авто семейства Лада Самара не отличается высокой прочностью.

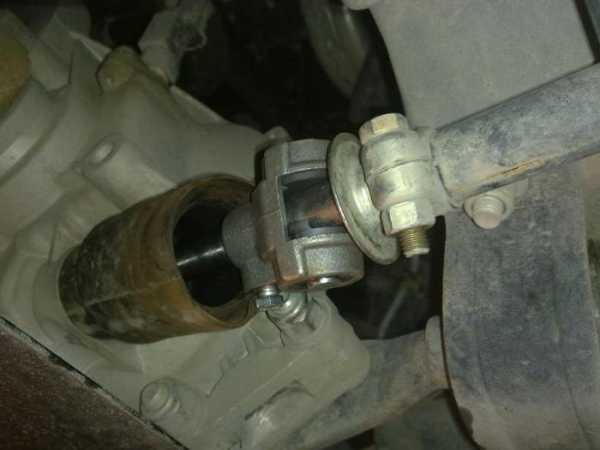

Нужно ли снимать коробку, если дребезжит рычаг переключения скоростей? Этот вопрос волнует многих, но чаще всего для устранения проблемы снятие коробки передач не потребуется. Неприятный звук происходит при касании втулки, которая соединяет шток и тягу, крыльев последней. Металлическая втулка дребезжит из-за частых ударов о металл крыльев. Недочет производителя ВАЗ 2114 легко устранить своими руками.

  1. Снять кожух с рычага КПП. Ключом на 13 открутить крепление, болт убрать и вынуть рычаг. Достать втулку и снять пластиковые детали.
  2. Металлическую втулку очистить, отмерить 2-3 мм от края, поставить метку или обмотать на этом уровне втулку изолентой.
  3. Сточить лишние миллиметры напильником, смазать ШРУС, втулки и собрать их. Установить втулку и рычаг на штатное место.

По отзывам автовладельцев, это простое мероприятие избавляет от дребезжания рычага переключения скоростей. Исчезает вибрация рукоятки. Он будет передвигаться туго, но постепенно расходится и будет работать легче.


Вернуться к оглавлению

Подготовительные работы

Перед началом работ автомобиль следует установить на смотровую канаву или загнать на эстакаду и позаботиться о том, чтобы поднятый капот был зафиксирован, а машина стояла на ручнике. Во время работ потребуется, чтобы двигатель находился в вывешенном состоянии.

Поэтому следует предусмотреть возможность для установки тали или использовать подручные средства, специальное приспособление (поперечину для поддержания двигателя). Чтобы произвести ремонт КПП ВАЗ 2114, нужны следующие инструменты:

  • ключи в комплекте;
  • отвертки;
  • подвесное приспособление;
  • емкость около 5 л;
  • аэрозоль WD-40 или подобное средство (для облегчения демонтажа покрытых ржавчиной гаек).

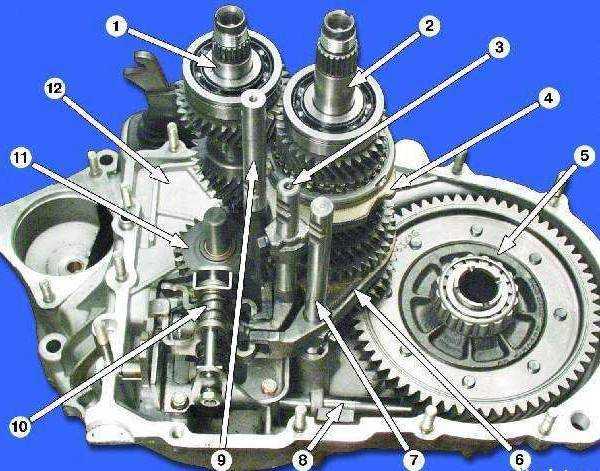

Устройство трансмиссии: 1 — первичный вал; 2 — вторичный вал; 3 — шток вилки переключения третьей и четвертой передач; 4 — вилка переключения третьей и четвертой передач; 5 — дифференциал; 6 — вилка переключения первой и второй передач; 7 — шток вилки переключения первой и второй передач; 8 — шток переключения передач; 9 — шток вилки переключения пятой передачи; 10 — механизм переключения передач; 11 — промежуточная шестерня заднего хода; 12 — картер сцепления

Работы по снятию коробки передач ВАЗ 2114 удобнее проводить вдвоем с помощником. Сначала нужно отсоединить аккумулятор и убрать в сторону. Слить масло из КПП, предварительно разогрев его, для чего проехать перед ремонтом около 5 км.

На установленном на эстакаду авто открутить 3 болта крепления защиты картера и убрать ее, снять щуп для проверки уровня масла (в моделях, выпущенных ранее 2003 г.) или открутить пробку отверстия залива масла. Подставить емкость под отверстие слива масла, ключом на 17 открутить пробку и дождаться полного удаления масла из КПП.

Снять стартер двигателя, последовательно отсоединив колонку проводов, отвернув гайку крепления и сняв провод на контактном болте реле стартера под капотом авто. Спуститься под днище и снять крепления агрегата, после чего снова под капотом открутить последнее крепление. Снять стартер снизу.

Отсоединить провода датчика скорости под капотом, сжимая пружину, удерживающую колодку. Снизу отсоединить провода датчика заднего хода. Под капотом открутить болты 1-3, соединяющие корпус КПП и кронштейн модуля зажигания. Отсоединить кронштейн реактивной тяги, ослабить хомут тяги переключения передач и вынуть тягу шарнира штока выбора скоростей.

Для этого ее нужно немного отодвинуть назад. Привод левого переднего колеса снять и установить на его место заглушку. Привод правого колеса достаточно отсоединить от коробки и отвести в сторону, закрепив в таком положении. Отвернуть болты левой шаровой опоры, которые крепят ее на поворотном кулаке.


Вернуться к оглавлению

Как снять коробку передач?

Переходим к снятию КПП:

  1. Отсоединить нижнее крепление (1) коробки к двигателю справа. Кронштейн (2) снять со шпильки, ослабив затяжку его крепления, или открутить его.
  2. Отвернуть снизу шлицевой отверткой болты крепления крышки картера сцепления.
  3. Отсоединить левое нижнее крепление КПП, откручивая болт.
  4. Вывесить двигатель при помощи тали или другого приспособления.
  5. Открутить гайки крепления опор силового агрегата к кузову: сначала освободить левую опору (1 гайка), затем — заднюю (2 гайки). Заднюю опору отсоединить от коробки передач (2 болта), придержав ключом гайки, чтобы не проворачивались. Снять опору.
  6. Вставить жало отвертки между картером сцепления и блоком цилиндров, снять КПП со втулок. Обязательно следует придерживать тяжелый агрегат во время этой операции.
  7. Снятую КПП отвести назад на максимально возможное расстояние над растяжкой подвески так, чтобы первичный вал КПП вышел из сцепления. Возможно, придется отвести в сторону двигатель, чтобы выполнить это действие. Передний конец КПП опустить и изъять ее из-под автомобиля.

После снятия нужно разобрать корпус коробки и определить изношенные детали, требующие замены (синхронизатор, шестерни и пр.). Поставить новые комплектующие, а затем собрать КПП. Процесс установки коробки передач выполняется в обратном порядке.

expertvaz.ru

ВАЗ-2114, коробка передач: устройство и ремонт

На автомобилях ВАЗ-2114 система трансмиссии устроена достаточно просто. Серия «Лада-Самара» - это машины с передним приводом. Здесь имеется сцепление ВАЗ-2114, коробка передач и механизм привода на ведущие колеса. Устройство системы сцепления понятно всем. А вот конструкцию коробки передач понимает не каждый. Давайте разберемся, что представляет собой КПП, какие бывают поломки, как обслуживать и ремонтировать ее.

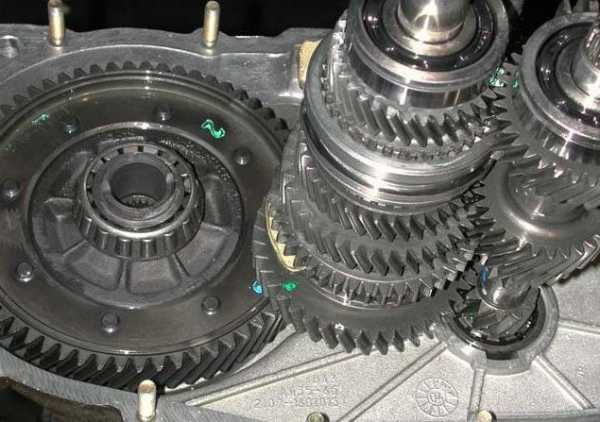

Устройство КПП ВАЗ-2114

Чтобы двигатель мог работать в оптимальных режимах при движении в различных условиях, автомобили оснащают коробками передач. Данный механизм способен изменять величину крутящего момента, который передается от силового агрегата на ведущие колеса в момент старта с места или же в момент набора скорости. Механизм состоит из нескольких основных элементов. Это набор вращающихся валов и шестеренок, передаточные звенья.

Корпус механизма включает в себя картер сцепления, картер КПП, заднюю крышку. Внутри механизма находится главная пара. Есть дифференциал и шестерни, за счет которых изменяются передаточные числа. На этом автомобиле использован немного доработанный механизм, который остался еще с ВАЗ-2108. Отличие в другой главной паре.

В КПП – это главная передача или основной, первичный вал. Она предназначена для снижения числа оборотов двигателя. Главная передача может снижать количество оборотов в пропорции 1 к 4. Таким образом, если количество оборотов двигателя будет составлять 2 тысячи, тогда частота вращений главной пары будет 500 об.

На ВАЗ-2114 коробка передач в главной паре имеет стандартный показатель – это 3,7. Эта цифра - стабильная. Но если изменять ее, можно откорректировать динамические характеристики автомобиля.

От размера главной пары зависит максимальная скорость и возможности разгона автомобиля. Именно этот элемент влияет на длину передачи. Если изменить главную пару, можно откорректировать длину всех передач. Также меняется ускорение и максимальная скорость.

На ВАЗ-2109 главная пара равна 3,9. За счет этого максимальная скорость на этом авто ниже, однако автомобиль лучше разгоняется.

Коробка передач ВАЗ-2114 – это пятиступенчатая, механическая, синхронизированная КПП. Главная передача связана с дифференциальным узлом. Шестеренки передач от первой до четвертой выполнены в виде блока и насажены на первичном валу коробки. Пятый блок ведущих шестеренок насаженный. На ВАЗ-2114 коробка передач имеет также и вторичный вал. На нем установлены ведомые шестерни. Сам вал соединен с ведущей шестерней посредством главной пары.

Передаточные числа

Второй, не менее важный компонент данной коробки – передаточные числа. Это шестеренки, каждая из которых несет ответственность за конкретную передачу. Какие имеет на автомобилях ВАЗ-2114 коробка передач передаточные отношения? Ниже будет характеристика каждой скорости:

  • Первая передача – 3,636.
  • Вторая – 1,95.
  • Третья – 1,357.
  • Четвертая – 0,941.
  • Пятая – 0,784.
  • Задняя передача – 3,53.

Стоит учесть, что стандартный передаточный ряд далек от идеала. Первая передача чересчур короткая, вторая – очень длинная. Из-за этого водители могут наблюдать динамический провал, если резко переключить с первой передачи на вторую.

И даже больше – кроме провала при резких переключениях изнашиваются синхронизаторы. Взгляните, как выглядит на ВАЗ-2114 коробка передач – фото есть в нашей статье.

Кулиса

КПП также оснащается кулисой.

Это специальный механизм, с помощью которого водитель осуществляет переключение с одной передачи на другую. Конструкция кулисы разрабатывалась еще в 80-х годах, поэтому в ней есть масса различных недостатков. Большинство водителей ругают ее за низкую информативность при переключениях. Передачи не всегда включаются с первого раза. Кулиса заедает, или передача плохо заходит.

От того, насколько длинная деталь, зависит скорость переключения. Например, в спортивных автомобилях кулиса делается укороченной. Это дает возможность решить массу проблем с переключениями и добавляет динамики. Для того чтобы улучшить информативность и управляемость, кулиса уже давно заменена на трос. С ним КПП работает четче. Можно легко включить необходимую передачу.

Также привод управления коробкой оснащен рычагом для переключения, тягой и шаровой опорой, штоком для осуществления выбора нужной передачи, механизмом выбора скоростей.

Типичные неполадки и их признаки

Коробка передач ВАЗ-2114 производства АвтоВАЗ имеет довольно высокий ресурс. Но иногда некоторые компоненты механизма могут выходить из строя. Рассмотрим типовые неисправности и их симптомы. Также узнаем, как выполняется ремонт.

Передача вылетает при включении и не фиксируется

Причина данной проблемы в изношенных зубьях шестерен и муфты. Такое часто случается, если водитель пытается переключить передачу без соблюдения скоростного режима. Чтобы устранить данную неприятность, необходимо выполнить замену поврежденных и изношенных деталей. Если передачи включаются самостоятельно, тогда причина в износе, расслоениях или в трещинах на резиновой части задней опоры.

Передачи включаются с усилием

В этом случае специалисты уверены, что ослабли зубцы крепления к шарниру.

Также возможна деформация или повреждение реактивной тяги. Дело может быть в трещинах пластиковых деталей в приводе КПП.

Шум на нейтральной передаче

Если на автомобиле ВАЗ-2114 коробка передач сильно шумит на нейтральной передаче, то это говорит о низком уровне масла в КПП, а также о качестве залитого масла. Кроме того, подобный симптом наблюдается при сильном износе верхнего подшипника, который находится на первичном валу. Чтобы устранить данную неисправность, понадобится диагностика подшипника, а также долив масла до уровня.

Хруст и треск при переключении

При переключениях водитель будет слышать хруст, когда сильно изношены синхронизаторы КПП.

Если упустить начало этого процесса, тогда при дальнейшей эксплуатации необходимо будет заменить не только поврежденный синхронизатор, но и блок шестеренок полностью. Если в момент переключения слышится треск, это говорит об износе блокирующего кольца одного из синхронизаторов или осей сателлитов. Необходимо срочно провести диагностику.

Шум при движении на передачах

Если КПП шумит при движении, то здесь может быть несколько причин. Данная проблема заключается в износе как верхнего, так и нижнего подшипника. Кроме шумов возникают проблемы с подклиниванием рычага переключения. В данном случае необходима диагностика. При демонтаже КПП на ВАЗ-2114 коробка предохранителей находится под капотом. Она расположена в специальном блоке.

Хорошее масло – это надежная работа коробки передач

Какой бы ни была простой и неприхотливой на ВАЗ-2114 коробка передач, масло для нее следует выбирать только качественное. Специалисты считают, что самый оптимальный вариант – это минеральные трансмиссионные смазки. Также можно использовать синтетические продукты. В случае с синтетическим маслом необходима периодическая очистка сальников коробки. Средства категории GL-4 подойдут для коробок серии «Самара-2». Чтобы работа трансмиссии была максимально надежной и бесперебойной, требуется постоянно проверять уровень масла.

Наиболее простой способ – использовать щуп.

Заключение

Коробка передач – это сложный механизм, который требует правильного ухода. Тогда трансмиссия будет служить владельцу весь срок эксплуатации.

fb.ru

Сборка коробки передач своими силами Ваз 2113-2114-2115

ВАЗ / 2113, 2114, 2115 / ремонт / трансмиссия / коробка передач / Проводим сборку коробка передач по пунктам

Проводим сборку коробка передач по пунктам.

Этапы снятия и установки коробки ваз 2115, инструкции по разборке и сборке дифференциала ваз 2114, замена шестерней в коробке автомобиля. Раздел по ремонту трансмиссии лада 2114, сцепления, привода колес. Ремонт дифференциала лада 2115, вторичного вала и первичного вала лада 2113.

Сборку коробки передач проводите в последовательности, обратной разборке. При этом учитывайте следующее:

  • – прежде чем крепить шарнир тяги и рычаг на штоке выбора передач, обезжирьте резьбовые отверстия в корпусе шарнира и в ступице рычага, а также винты крепления, нанесите на резьбу винтов специальный клей ТВ-1324 и затяните их.

Винты крепления рычага и шарнира имеют разную длину, покрытие и моменты затяжки. Винт крепления рычага фосфатирован (темного цвета) длиной 19,5 мм, момент его затяжки 33,3 Н·м (3,4 кгс·м), а винт крепления шарнира — кадмирован (золотистого цвета), длиной 24 мм, момент его затяжки 19,1 Н·м (1,95 кгс·м).

  • – перед установкой сальников первичного вала и штока выбора передач, а также вала вилки выключения сцепления смажьте тонким слоем смазки Литол-24 рабочую поверхность сальников и смазкой ШРУС-4 втулки вала вилки выключения сцепления ваз 2113;
  • – по наружному диаметру сальник первичного вала, сальники приводов и корпус сальника штока выбора передач ваз 2113 установите на жидкую прокладку КЛТ-75ТМ или ТВ-1215;
  • – после установки штока выбора передач в картер сцепления проверьте, чтобы фланец наконечника шарнира входил внутрь канавки чехла по всему периметру;
  • – крепежные детали затягивайте моментами, указанными в приложении 1;
  • – вторичный вал собирайте в последовательности, обратной разборке, при этом синхронизаторы устанавливайте на вал в собранном состоянии, оправкой А. 70152, предварительно нагрев их до температуры 100 °С и заменив стопорные кольца ступиц синхронизаторов новыми.

При остывании нагретых деталей возможно заедание блокирующих колец на конусах шестерен. Для исключения этого перед установкой нагретого синхронизатора на вал между блокирующими кольцами и торцами шестерен устанавливайте специальную прокладку вильчатой формы, которую удаляйте после остывания деталей.

  • Установка синхронизатора I и II передач и ведомой шестерни II передачи

  • При сборке синхронизатора блокирующие кольца устанавливайте так, чтобы напротив гнезд ступицы под пружины фиксаторов расположились выступы "А" меньшей высоты, а не большей, иначе после сборки не будут переключаться передачи.
  • Для облегчения установки фиксатора на его шарик нанесите немного консистентной смазки, вложите его в сухарь и, отжав пружину отверткой в сторону его гнезда, установите на место сухарь в сборе с шариком. При этом напротив шарика должно быть расположено гнездо (наибольшей глубины) в скользящей муфте.
  • Сборку дифференциала проводите в последовательности, обратной разборке, предварительно смазав маслом полуосевые шестерни и сателлиты. Осевой зазор шестерни полуоси должен быть не более 0,4 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 10,0 Н·м (1,0 кгс·м). При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените изношенные детали новыми.
  • Оправкой 67.7853.9565 напрессуйте на коробку дифференциала внутренние кольца подшипников, предварительно установив ведущую шестерню привода спидометра.
  • Установив картер сцепления на стенд для сборки коробки передач, оправкой 67.7853.9563 запрессуйте в гнездо сальник штока, а затем вставьте в отверстие картера шток выбора передач и закрепите на нем рычаг выбора передач, предварительно обезжирив резьбовое отверстие и винт и нанеся на резьбу винта специальный клей ТБ-1324.
  • Оправкой 67.7853.9574 запрессуйте в гнезда картера сцепления наружные кольца роликовых подшипников первичного и вторичного валов в сборе с сепараторами, а на валы напрессуйте внутренние кольца этих подшипников. Наружные кольца подшипников дифференциала запрессовывайте оправкой 67.7853.9575.
  • Установите механизм выбора передач, убедившись, что рычаг штока выбора передач правильно занял свое положение относительно рычага механизма выбора передач. Закрепите механизм выбора передач ваз 2114.
  • Запрессуйте сальник в картер сцепления на глубину (4,2±0,2) мм от торца картера так, чтобы рабочая кромка сальника расположилась на полированном пояске вала.
  • Установите в картер дифференциал. Чтобы полуосевые шестерни при сборке не сместились с посадочных мест, зафиксируйте одну из них со стороны картера сцепления технологической оправкой или заглушкой, применяемой при транспортировке коробки передач.

Оправкой 67.7853.9574 запрессуйте в гнезда картера сцепления наружные кольца роликовых подшипников первичного и вторичного валов в сборе с сепараторами, а на валы напрессуйте внутренние кольца этих подшипников. Наружные кольца подшипников дифференциала запрессовывайте оправкой 67.7853.9575.

Установите механизм выбора передач, убедившись, что рычаг штока выбора передач правильно занял свое положение относительно рычага механизма выбора передач. Закрепите механизм выбора передач ваз 2114.

Запрессуйте сальник в картер сцепления на глубину (4,2±0,2) мм от торца картера так, чтобы рабочая кромка сальника расположилась на полированном пояске вала.

Установите в картер дифференциал. Чтобы полуосевые шестерни при сборке не сместились с посадочных мест, зафиксируйте одну из них со стороны картера сцепления технологической оправкой или заглушкой, применяемой при транспортировке коробки передач.

  • Установка штоков и вилок переключения передач

  • Установите одновременно первичный и вторичный валы в сборе с шестернями. После чего установите ось с шестерней заднего хода, при этом следите, чтобы вилка заднего хода вошла в паз промежуточной шестерни. Затем установите штоки переключения передач лада самара 2 и закрепите вилки на штоках.
  • Установите в гнездо картера очищенный магнит.
  • Установите прокладку между картером сцепления и картером коробки передач, или вместо прокладки, по всему периметру картера сцепления, коробки передач со стороны задней крышки нанесите жидкую прокладку КЛТ-75М или ТВ-1215 непрерывным валиком диаметром 2 мм.
  • Подберите регулировочное кольцо подшипников дифференциала, как указано ниже (см. подразд. "Подбор регулировочного кольца подшипников дифференциала").
  • Установите в гнездо картера коробки передач лада самара 2 подобранное регулировочное кольцо и оправкой 67.7853.9575 запрессуйте наружное кольцо роликового конического подшипника дифференциала.
  • Установите на место привод спидометра.
  • Установите на картер сцепления ваз 2115 картер коробки передач и закрепите его гайками. Установите в канавки подшипников первичного и вторичного валов установочные кольца.
  • Установите упорную пластину и, заменив зубчатые шайбы новыми, заверните винты крепления пластины.
  • Установите на место фиксаторы штоков и вилки заднего хода. Установите прокладки и заверните пробки фиксаторов штоков и вилки заднего хода.
  • После установки на первичный и вторичный валы деталей V передачи наверните гайки и затяните их динамометрическим ключом, после чего зачеканьте гайки. Длина зачеканки должна быть 3,5–4 мм и не должна переходить на резьбу вала. При заворачивании гаек на валах застопорите первичный вал приспособлением 41.7816.4070.



vazclub.com

устройство коробки передач, регулировка сцепления

Автомобили, произведенные в Тольятти, достаточно не прихотливы в ремонте и эксплуатации, однако, некоторые агрегаты автомобиля все-таки требуют повышенного внимания, в число этих агрегатов входит КПП (коробка переключения передач), и трансмиссия в целом. Трансмиссия состоит из сцепления, КПП и переднего привода.

5 мкпп ВАЗ

ТРАНСМИССИЯ АВТОМОБИЛЯ: ПРИНЦИП РАБОТЫ

Обороты, выдаваемые силовым агрегатом автомобиля, благодаря деталям трансмиссии «доходят» до колес и приводят их в движение. Сила вращения благодаря трансмиссии преобразуется в силу движения.

Трансмиссия автомобиля ВАЗ 2114 состоит из КПП, сцепления и переднего привода.

ВСЕ О КПП

Модели ВАЗ 2113, 2114, 2115, оснащены пятиступенчатой механической КПП.

«СОСТАВ» КПП

В целом, коробка передач на ВАЗ, состоит из двух блоков: корпус (в него входят картера сцепления и коробки, а также задняя крышка), и внутренняя часть (передаточные числа, дифференциал и главная пара).

Рассмотрим внутреннее устройство КПП. Главная пара – это главная передача (также ее называют основным валом коробки). Она служит для снижения оборотов, которые передает силовой агрегат. Средняя «работоспособность» вала – уменьшение числа оборотов в четыре раза. К примеру, при крутящем моменте силового агрегата в четыре тысячи оборотов в минуту, главная пара «выдает» лишь одну тысячу оборотов соответственно.

Другим важным компонентом внутреннего устройства КПП являются передаточные числа. Передаточные числа, это шестерни, каждая из которых отвечает за «свою» передачу. Автомобили, произведенные в Тольятти, обыкновенно имеют следующие параметры передаточных чисел:

  1. 1-я : 3,636
  2. 2-я: 1,95
  3. 3-я: 1,357
  4. 4-я: 0,941
  5. 5-я: 0,784
  6. Задний ход: 3,53

Основной частью кпп ваз 2114 , является кулиса (деталь используется при переключении передач).

Кулиса

Разработанная в 80-х годах прошлого столетия, кулиса имеет множество недостатков, среди которых и плохая «интерактивность» при переключении скоростей (передачи могут не включаться с первого раза, постоянно заедать, плохо заходить). От длины кулисы зависит скорость переключения передач. Обыкновенно, спортивные авто оснащаются укороченной версией кулисы, это позволяет решить многие  проблемы с переключением передач, прибавить автомобилю динамику. Ну а для улучшения «управляемости» передач, уже давно используется другая деталь подобного назначения: тросик. Благодаря ему можно четко и достаточно легко переключиться на нужную передачу.

НЕДОСТАТКИ КПП ВАЗ 2114,2113,2115

В автомобилях ВАЗ 2114, прослеживается потеря динамики, во время переключении с 1-й передачи на 2-ю. Это связано с тем, что 1-я достаточно длинная, ну а 2-я, с точностью до наоборот, слишком короткая. К тому же, при частом резком переключении передач, может выйти из строя синхронизатор 2-й передачи. Тюнингованные и спортивные автомобили ВАЗ «13,14,15-й» серий, могут похвастать прекраснейшей динамикой. Это связано с тем, что «зазор» между «1-й» и «2-й» передачей сокращен до минимума.

Слишком длинная кулиса. Из-за этого «страдает» скорость переключения передач. К тому же, несовершенство конструкции кулисы, делает процесс переключения скоростей достаточно сложным и малоэффективным.

Постоянный шум КПП. Вызван тем, что «передаточные» шестерни имеют достаточно большой люфт между собой, из-за него автомобиль «дергает» во время сброса подачи газа во время движения «на передаче». Проблема образуется из-за большого «провала» между передачами (отсутствие динамики).

СЦЕПЛЕНИЕ

Сцепление ВАЗ 2114, 2113, 2115 имеет общее строение. Сцеплением называется устройство, расположенное между силовым агрегатом, и колесами транспортного средства. Это устройство принимает на себя обороты двигателя. На ВАЗах 2114,2115,2114, сцепление замкнутое, сухое, однодисковое, с установленным демпфером на ведомом диске, и нажимной пружиной. На сцеплении установлен тросовый привод, не имеющий зазора между нажимной пружиной и подшипником. Управление осуществляется педалью, которая установлена вместе с тормозной педалью на одной оси.

При исправном сцеплении, ход педали от своего верхнего положения, и «до упора», составляет ровно сто тридцать пять миллиметров. Ход педали, со временем, в процессе эксплуатации, может увеличиться и до ста шестидесяти миллиметров, это вызвано износом накладок ведомого диска. Такое увеличение хода педали считается максимально допустимым, любое увеличение этого зазора приведет к тому, что сцепление начнет «вести». Вызвано будет это практически полным отсутствием контакта между ведомым и ведущим дисками. Для устранения этой неисправности потребуется регулировка сцепления.

Устройство сцепления

ЭТАПЫ РЕГУЛИРОВКИ СЦЕПЛЕНИЯ

Регулировка сцепления на ВАЗ 2114, может выполняться самостоятельно, для этого нужно:

  • В подкапотной части транспортного средства вращать крепежный элемент (гайку), на наконечнике привода сцепления, при этом, нужно контролировать ход педали сцепления.
  • По достижению нужного результата, фиксируется контргайка, и тем самым регулируется положение педали сцепления.

Стоит отметить, что регулировка педали сцепления на моделях ВАЗ 2114, 2115, 2113 осуществляется одинаково.

ПЕРЕДНИЙ ПРИВОД

Еще одной частью трансмиссии является передний привод колес. Для каждого из колес, предусмотрено по два шарнира угловых скоростей: наружный и внутренний. В движение же они приводятся через приводной колесный вал. Вал для правого колеса представляет собой трубу, ну а для левого пруток. Шарниры в случае поломки не подлежат ремонту, их требуется менять.

МАСЛО ДЛЯ ТРАНСМИССИИ

Трансмиссия ВАЗ 2114, 2113,2115, состоит из большого количества трущихся деталей, которым необходима своевременная смазка. Для автомобилей ВАЗ, лучше использовать масла из группы GL-4.Достаточно универсальным трансмиссионным маслом является масло с «индексом вязкости» 75w90 (синтетическое масло). Такой смазочный материал  практически не замерзает зимой, единственным минусом «синтетики» является более высокий шум работы трансмиссии. Масло заливают или же через щуп, или через датчик скорости (предварительно нужно поддомкратить транспортное средство). Перед заменой масла, необходимо избавиться от отработанного. Трансмиссионное масло меняют через каждые сто тысяч километров пробега.

autovaz-2114.ru
