Добрый день, господа! Помните ли вы те времена, когда альтернативы отечественным автомобилям просто не существовало? Практически все передвигались на отечественных машинах, которые в своем большинстве работали исключительно на бензине. Это сегодня, современный автолюбитель в случае возникновения проблем с инжекторной топливной системой, без раздумий отправляется на СТО. Тогда же, то как отрегулировать карбюратор — знал каждый второй водитель.

Если вы только начинаете свой путь шофера или по любой другой причине до сих пор владеете устаревшей машиной, данная публикация определенно поможет найти общий язык с главным агрегатом топливной системы – карбюратором!

Содержание

• С чего начать регулировку карбюратора?
• Как правильно настроить карбюратор?
• Что дает правильная настройка карбюратора автомобилей ВАЗ?
• Как проводится регулировка холостого хода карбюратора?

С чего начать регулировку карбюратора?

Прежде всего с самого начала, вы должны знать с чем будете иметь дело при выполнении процедуры своими руками. А столкнуться придется с целым рядом различных деталей, которые необходимо будет собственно и отрегулировать. Вентиль холостого хода, пускового устройства и конечно же, поплавковая система – требуют четкой корректировки, для нормального функционирования карбюратора.

Если вы не имеете понятия, о чем я говорю, настоятельно рекомендую последовать примеру владельцев инжекторов и отправиться к специалисту! Ведь все мы знаем, что точно так же, как отремонтировать, можно запросто и «натворить делов», поэтому не стоит экспериментировать. Уверен, что ты, дорогой читатель, не относишься к категории этих людей и именно для тебя я продолжаю свое повествование.

Этап №1 – чистка

Отвечая же на вопрос «с чего начать?», посоветую запастись бензином и желательно компрессором. Так как первый этап работы – это прочистка карбюратора. Особого внимания заслуживают три основных узла:

1. Сетчатому фильтру;
2. Воздушным и топливным жиклерам;
3. Поплавковой системе.

Ну это не означает, что менее важные детали должны остаться незамеченными, почистить карбюратор необходимо по максимуму! Случаев, когда после такой гигиенической процедуры необходимость в регулировки отпадала сама собой – масса. Все зависит от состояния агрегата, но как бы там ни было, чистить нужно!

Этап №2 – диагностика

Приступать к регулировке карбюратора любого автомобиля будь то ВАЗ 2106 или ГАЗ, следует лишь в том случае, если есть абсолютная уверенность, что дал сбой именно он. Чтобы не иметь сомнений, необходимо в обязательном порядке выполнить следующие действия:

• Проверить систему зажигания и при необходимости устранить неисправности.
• Произвести замер зазоров на клапанах газораспределительного механизма.
• Отрегулировать поплавковый клапан.
• Установить исправные свечи.

Если у вас в гараже стоит ВАЗ 2109, то под капотом можно увидеть сверхпопулярный карбюратор марки Солекс. А чтобы его отрегулировать, придется еще и прогреть двигатель до рабочей температуры, как в принципе и с любым другим подобным агрегатом.

Как правильно настроить карбюратор?

Настройка карбюратора процесс тонкий и ответственный, то есть – не для слабонервных. Поэтому и действия вам придется выполнять непростые, без знания хотя бы некоторых основ конструкции автомобиля, обойтись будет сложно. Если с этим все хорошо, тогда меньше разговоров, закатываем рукава и приступаем!

Дроссельные заслонки

Их нужно полностью открыть с помощью рычага и привода, которые необходимо повернуть до упора против часовой стрелки. Обязательно проверьте насколько максимально открывается заслонка первичной камеры, показатель должен быть в пределах 13 мм, регулируется он путем подгибания нижнего усика тяги. Что касается заслонки вторичной камеры, здесь ориентир отметка в 15 мм, корректировка осуществляется за счет движения по резьбе штока пневматического привода.

Поплавок

Осмотрите кронштейн крепления на наличие какой-либо деформации и при необходимости устранить ее. Ведь он не только держит поплавок, но и отвечает за плавное его погружение. Обратите внимание на расстояние между поплавком и стенками камеры, а также верхней крышки – оно должно быть одинаковым.

Закрытый игольчатый клапан

Его состояние регулируется так: нужно поставить крышку стоя, после чего отодвинув в сторону поплавок, аккуратно плоской отверткой подогнуть язычок на кронштейне.

Таким образом, мы сможем корректировать зазор между поплавком и прокладкой крышки, ведь язычок, как раз-таки и отвечает за взаимодействие хвостика запорной иглы и выступающего из нее шарика с поплавком. Этим рычагом, нам необходимо установить оптимальный зазор между прокладкой крышки и поплавком. Оптимальный диапазон – 6-7 мм. Когда же игла, утопленная в шарике, тот же показатель должен быть в пределах 1-2 мм.

Открытый игольчатый клапан

Здесь состояние изменяется путем регулировки зазора между полностью отведенным в сторону поплавком и седлом иглы. Это расстояние не должно превышать отметку в 15 мм.

Пусковое устройство

Для настройки одного из самых важных элементов карбюратора, необходимо закрыть заслонку вторичной камеры, благодаря чему край тяги рычага, закрепленный с осью заслонки вторичной камеры, должен находиться на конце штока пускового устройства. В случае несоответствия, оптимальное положение, оно выставляется путем подгибания тяги. Заслонка первичной камеры при закрытой воздушной заслонке должна быть открыта на 0.7-0.8 мм, этот параметр регулируется регулировочным винтом.

Ускорительный насос

Насос проверяется только после того, как все его магистрали заполнило топливо. После чего, с помощью мензурки придется собрать весь бензин, поступивший за 10 полных ходов дроссельной заслонки. Если количество взятой жидкости находится в диапазоне 5.25-8.75 см3 – это нормально.
Выполнив все описанные действия, готовимся проверять! Но для начала, давайте разберемся зачем нам все это было делать.

Что дает правильная настройка карбюратора автомобилей ВАЗ?

То, как правильно отрегулировать карбюратор своими руками — я вам растолковал, а знаете ли вы, какой эффект мы должны получить в итоге? Мысль, о чем, заставляет автолюбителя приступить к действию? Факторов несколько, вот они перед вами.

• Приятная прибавка к мощности, которая сразу станет заметна, ведь машина будет значительно уверенней набирать скорость.
• Восстановление нормального расхода топлива.
• Отсутствие провалов не только на низких и средних оборотах, но и при разгоне.
• Уровень динамики также станет значительно выше.

Другими словами, вернуть своему железному коню былую резкость и прыть, возможно только после правильной регулировки карбюратора. Которую нам уже посчастливилось закончить. Однако, кое-что из этого комплекса работ, я приберег для финала данной публикации.

Как проводится регулировка холостого хода карбюратора?

Отдельно хочу остановиться на процедуре, которая помогает отрегулировать холостой ход. Выполнять такое действие обязан каждый водитель, неважно на УАЗе он ездит или на ВАЗе, ведь это умение, вполне может пригодиться где-то в дороге. Опять же, чтобы заставить двигатель работать стабильно, его для начала нужно прогреть до рабочей температуры.

Сначала, закрутите винт количества топливной смеси и качества до упора, находятся они с правой стороны карбюратора, если смотреть на него по ходу движения. После, первый откручиваем на три оборота, второй – 4-5. Теперь можно заводить двигатель. Далее, используя винт качества подымаем обороты на максимум, винтом же количества выставляем ровно на 150 об/мин больше от обычного режима работы (около 800 об/мин). Теперь, уже винтом качества снижаем обороты на все те же 150 об/ми (около пол-оборота).

После выполнения этих действий, процедура настройки карбюратора считается оконченной. Если холостой ход все равно нестабилен, рекомендуется повторить все действия по регулировке холостого хода. Чтобы убедиться в положительном результате, заведите двигатель и резко нажмите на педаль газа. Автомобиль не должен заглохнуть, а при наборе оборотов, перебоев и срывов в работе мотора быть не должно. В случае, когда машина все так же глохнет, требуется приоткрыть дроссельную заслонку путем вращения винта количества смеси. Для стабильной работы транспортного средства, специалисты рекомендуют минимум один раз в год повторять процедуру регулировки карбюратора.

Уверен счастливые обладатели ВАЗ 2107 или любой другой модели отечественной классики, сегодня узнали много чего полезного. Надеюсь у вас все получилось, если нет обратите внимание на видео, расположенное чуть ниже. Как говорится, лучше один раз увидеть, чем сто раз услышать! У меня же на этом все, плавной вам езды, стабильного холостого хода и просто удачи. На этом я вынужден прощаться, всего доброго и до новых встреч!

Регулировка карбюратора ВАЗ 2106 обороты винта ~ AUTOTEXNIKA.RU

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки являются предпосылкой излишка топливно-воздушной консистенции во впускном коллекторе мотора. Неполное же их открытие, напротив, может привести к недостающему количеству консистенции. Такие ситуации обычно вызваны неверной либо сбившейся настройкой привода дроссельных заслонок. Величина зазора меж заслонками и стенами смесительной камеры должна составлять 0,9 мм. Это дозволит избежать заедания заслонки и предупредит возникновение выработки на стене в месте её соприкосновения с заслонкой. Регулируется зазор при помощи упрямого винта последующим образом.

Отсоединяем наконечник тяги привода дроссельной заслонки от педали газа.

Регулировка тяг «газа» и «подсоса»

Длина тросиков «подсоса» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок во всех режимах работы мотора. Порядок проверки этих узлов последующий:

• при утопленной до упора ручке «подсоса» воздушная заслонка должна быть на сто процентов открыта, другими словами должна находиться в вертикальном положении;
• при вытянутой до упора ручке «подсоса» воздушная заслонка должна быть вполне закрыта, без зазоров перекрывая сечение первой камеры;
• для регулировки нужно ослабить винт фиксации наконечника тяги привода «подсоса»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до того времени, пока заслонка не встанет в необходимое положение.

Таблица: тарировочные данные карбюратора «Озон»

Хоть какое отклонение состава топливно-воздушной консистенции от рационального оказывает влияние на работу мотора. Затрудняется пуск прохладного и прогретого мотора, нарушается его работа на холостом ходу и в рабочем режиме, усугубляется динамика разгона.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сходу приобрёл огромную популярность у российских автовладельцев. Для бесперебойной работы маленького мотора требовалось наличие воздуха, горючего, сильной искры и компрессии. 1-ые два элемента смешиваются в карбюраторе, созданном для изготовления топливно-воздушной консистенции рационального состава. На ВАЗ

2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

Работа устройства базирована на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой горючее из поплавковой камеры. В итоге происходит формирование топливно-воздушной консистенции в пропорциях, нужных для её воспламенения в камере сгорания.

Карбюратор состоит из трёх главных частей:

• Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. При помощи системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
• Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Поперечникы жиклёров приведены в таблице.
• Нижняя секция включает дроссельные заслонки 2-ух камер.

Регулировка поплавковой камеры ВАЗ 2106

Некорректно установленный уровень горючего в поплавковой камере может затруднить пуск мотора и стать предпосылкой его нестабильной работы в режиме холостого хода. Этот уровень при снятой крышке карбюратора должен соответствовать косильной лески перехода наклонной части стены камеры в вертикальную.

Регулировка осуществляется подгибанием язычка поплавка в последующем порядке:

• Устанавливаем крышку карбюратора вертикально штуцером подачи горючего ввысь.
• В момент касания язычком на кронштейне поплавка игловатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
• Если фактическая величина этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка либо язычок.

Поводы для регулировки карбюратора ВАЗ

2106

Если поступающая из карбюратора в движок смесь будет очень богатой топливом, она может залить свечки зажигания. Если же смесь лишне бедная, приметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в работоспособности других систем автомобиля, которые могут стать причиной возникших неполадок. Для устранения неисправностей потребуется:

Работу по устранению неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопаситься от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определённый опыт. Специалист может быстро отрегулировать устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклёры от загрязнений, затрудняющих попадание топлива в эмульсионную камеру. Затем средством для чистки карбюратора (желательно в форме аэрозоля) следует промыть сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. п. Кроме этого, следует удалить грязь с тяг приводов дроссельной и воздушной заслонок, обеспечив их свободное перемещение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретом до рабочей температуры (не менее 85 о С) двигателе.

Для прочистки жиклёров и каналов от грязи ни в коем случае не использовать проволоку или иные посторонние предметы. Применение подручных средств нарушит геометрию каналов.

Когда нужна

регулировка?

Настройка карбюраторного узла не сложнее, чем

регулировка привода сцепления на VAZ 2107. поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

• Хлопки в карбюраторе.
• Потеря мощности.
• Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Как грамотно настроить карбюраторный узел Lada 2106?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

Настройка холостого карбюратора ОЗОН, чего не нужно делать.

• Настроить тепловые зазоры механизма газораспределения.
• Установить оптимальный момент зажигания.
• Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Регулировка карбюратора ВАЗ: 2104, 2105, 2106, 2107, 2121, 21213

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами. Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера.

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

Карбюратор ВАЗ 2106: регулировка и настройка

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином.

Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха.

В процессе эксплуатации регулировка карбюратора ВАЗ 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Поиск холостого хода и неожиданная находка. СМОТРЕТЬ ДО КОНЦА!!!

Как настроить карбюратор ВАЗ-

2106: подготовка

Перед тем как приступить к регулировке, нужно выполнить ряд операций, а именно:

• Для начала надо выбрать место и подготовить его, где будет осуществляться разборка и настройка карбюратора. Оно обязательно должно быть чистым и застеленным ветошью.
• Далее надо подготовить инструменты. Для работы понадобятся крестовая и плоская отвертки, набор гаечных ключей и накидных.
• Потом требуется подготовить ремонтный комплект для карбюратора. Сюда будут входить разные резинотехнические и металлические детали.
• Последний этап заключается в разборке карбюратора. Инструкция по данной работе расписана в сервисной книге на автомобиль.

Непосредственно регулировка карбюратора должна начинаться с настройки поплавка, так как от него напрямую зависит агрегат. Чем выше поплавок находится, тем более насыщенной кислородом получится топливная смесь.

До определенного времени это хорошо, но впоследствии производительность мотора падает, из-за чего он нуждается в большем количестве горючего. Дабы не допустить этого, нужно сделать подгонку язычка поплавка. Также следует выставить механизм так, чтобы его ход составлял 8 мм. При меньшем размере потеряется мощность.

После этого необходимо проверить узел поплавочной системы, ведь благодаря ему топливо поступает в коллектор.

Как подключить бесконтактное зажигание на ВАЗ-2106

При обнаружении проблемы придется снять насос-ускоритель, разобрать, а далее необходима чистка этого узла.

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

• Выворачиваем пробку. Под ней находим винт регулировки.
• Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
• Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
• При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
• Возвращаем пробку обратно.
• Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

• Выворачиваем пробку. Под ней находим винт регулировки.
• Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
• Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
• При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
• Возвращаем пробку обратно.
• Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

• Расход топлива увеличивается
• Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

• Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора ВАЗ 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулировка холостого хода на ВАЗ

2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

• С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
• С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
• Винтом количества снова доводим обороты до нужного значения.
• Операцию лучше всего провести два-три раза.

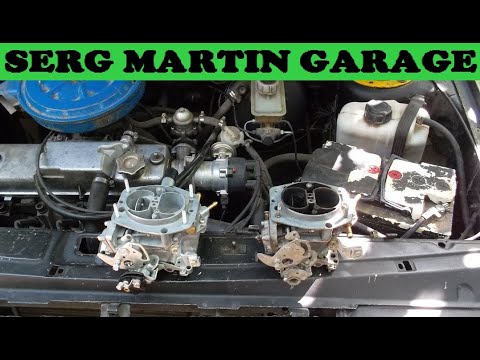

Регулировка карбюратора ВАЗ 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора ВАЗ 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Регулируем заслонки

Предварительно карбюратор ВАЗ 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

• Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
• Зазор регулируется путем изменения угла наклона поплавкового язычка.
• Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка клапанов ВАЗ 2106 своими руками

Всем автомобилистам известно, что в каждом автомобиле между клапанами есть небольшой зазор. Часто это значение составляет 0,15 миллиметра. Этот зазор сделан для того, чтобы при работе двигателя механизмы не заклинило между собой из-за нагрева. Как известно, рабочая температура мотора составляет 85 градусов Цельсия. Нетрудно представить, какая разница между зазорами будет образовываться, если машину охладить в минус 20 градусов, и что произойдет, когда двигатель достигнет рабочей температуры.

Если этот слот слишком мал, машина сразу потеряет свою мощность, а в салоне будут слышны посторонние звуки из-под капота в виде стука и «выстрелов». Во избежание подобных неприятностей необходимо соблюдать периодичность и порядок регулировки клапанов. ВАЗ 2106 сегодня будет нашей «морской свинкой». На его примере рассмотрим, как произвести регулировку клапанов на всех двигателях «классики» (ВАЗ 2104-2107).

Определить расстояние между деталями

Сначала нужно определить точный зазор между клапанами. Для того чтобы отрегулировать клапана ваз 2106 успешно, снимаем крышку блока и устанавливаем поршень 4 цилиндра в положение ВМТ — верхняя мертвая точка.

Таким образом, 6 и 8 клапаны будут закрыты, соответственно зазор между толкателями и кулачком будет максимальным. Затем вставьте щуп в зазор и убедитесь, что он плавно проходит между клапанами с умеренным усилием. Если вы чувствуете, что эта деталь застряла в зазоре, регулировка клапанов ВАЗ 2106 обязательна. А делается это следующим образом:

1. С помощью рожкового ключа ослабьте контргайку и вторым поверните регулировочный болт.
2. Сначала установите оптимальный зазор между третьим и четвертым клапанами. Затем проверните коленчатый вал на 180°. После этого регулировка клапанов ВАЗ 2106 сопровождается выставлением оптимального зазора между второй и четвертой передачей. Затем снова провернуть коленчатый вал. Регулируем третий и первый клапан. После этого приступаем к установке зазоров между шестым и восьмым, четвертым и седьмым, первым и третьим, пятым и вторым механизмом. Следует отметить, что каждая регулировка клапанов ВАЗ 2106 сопровождается поворотом коленчатого вала на 180 градусов. То есть после каждой пары механизмов этот вал вращается. Чтобы было удобнее считать величину вращения, отследите ее по величине распределителя зажигания. Предварительно снимите с него крышку. Перед каждым поворотом отмечайте положение ползунка и повторяйте этот процесс. Важно следить, чтобы значение нашего «показателя» не превышало ¼ оборота. Тогда вы точно будете уверены, что коленвал провернулся на 180 градусов.

Вывод

Как видите ремонт ВАЗ 2106 своими руками не так уж и сложен. Просто нужно внимательно следить за периодичностью ступеней, не забывать прокручивать коленвал до определенного значения и вовремя отмечать значения бегунка.

Трамблер ваз 2106 бесконтактный. Инструменты и материалы. Контроль показателей зажигания

Любая работа двигателя автомобиля зависит не только от состояния механизмов и агрегатов, но и от правильно выставленного угла зажигания (далее — УС) Естественно, об отечественных автомобилях, в частности, речь пойдет о легендарных «Шестерках». » не являются исключением. Этот материал позволит вам узнать, как выставить зажигание на ВАЗ 2106 и какие нюансы следует учитывать, чтобы не допустить ошибок.

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания нет недостатков, характерных для контактных систем. Например, автомобилист не сталкивался с регулировкой и выставлением зазора в контактной группе. Если вы не знаете, как правильно отрегулировать угол опережения по лампочке и по меткам, то ниже представлена ​​подробная инструкция по настройке на первый цилиндр.

Прежде чем мы объясним, как делается публикация, посмотрите, что означают метки:

• первая метка расположена по часовой стрелке, значит УЗ 10 градусов;
• вторая, то есть средняя метка используется для регулировки УЗИ на пять градусов;
• что касается последней отметки, то в соответствии с ней устанавливается УЗ, равный нулю градусов; при такой настройке горючая смесь будет воспламеняться в момент входа поршня в ВМТ.

Сами метки выравниваются вращением коленчатого вала или воздействием на храповик. В качестве альтернативы можно использовать специальный ключ для регулировки гайки.

Инструменты и материалы

Итак, перед настройкой КМ необходимо следующее:

• ключ для извлечения свечей;
• специальный ключ для проворачивания коленчатого вала;
• ключ на 13;
• также подойдет специальный прибор для контроля настроек, например, это может быть вольтметр, контрольная лампочка на 12 вольт или стробоскоп (видео Наиля Порошина).

Ступени

Итак, как отрегулировать УЗ своими руками:

1. Сначала нужно выключить зажигание, затем открыть капот и сбросить клемму c. При помощи ключа потребуется выкрутить свечу зажигания из первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет прикрыть пальцем или резиновой пробкой.
2. Сделав это, необходимо ключом для коленвала провернуть вал вправо до тех пор, пока из отверстия для свечи зажигания не начнет течь давление. Это будет означать начало такта сжатия. При этом заглушка должна выскочить, но если вы закрыли отверстие пальцем, то обязательно почувствуете, что воздух будет выдавливать ее.
3. Коленчатый вал следует проворачивать до совпадения меток на его шкиве и крышке ГРМ. Есть еще один момент, который следует учитывать в отношении используемого топлива. Например, если вы заправляете автомобиль топливом 92 или 95, то риск на шкиве должен располагаться напротив средней метки. Если топливо 80 и ниже, то метка должна быть совмещена с длинной меткой, что, как было сказано выше, означает ноль градусов. Затем потребуется отстегнуть защелки, а также демонтировать крышку распределителя.
4. После остановки коленвала трамблер следует повернуть внешним контактом к цилиндру №1, в котором вы выкрутили свечу зажигания. Когда риски совмещены и это сделано правильно, нужно будет мысленно провести отрезок от защелки распределительного узла – он должен проходить параллельно оси двигателя. Если это не так, крепежную гайку нужно будет немного открутить, после чего повернуть устройство вверх. Сама гайка должна быть выровнена параллельно оси мотора, для этого нужно будет провернуть ротор.
5. После выполнения этих действий вам нужно будет установить сам момент. Для выполнения этой задачи вам потребуется подключить питание, то есть перекинуть ранее отключенную клемму на аккумулятор. Далее с помощью ключа на 13 ослабьте гайку, которой фиксируется распределительный узел.
6. Теперь вам понадобится контрольная лампа с подключенными к ней проводами — один из контактов должен быть соединен с массой, а другой подключен к низковольтному контакту на катушке. Затем ключ в замке необходимо повернуть в положение I и включить зажигание, загорится свет. После этого осторожно начинайте поворачивать трамблер слева направо до тех пор, пока лампа не погаснет. В том случае, если источник света изначально не горел, то это говорит о том, что ничего делать не нужно.
7. После этого распределительный блок нужно будет повернуть влево, то есть в обратную сторону. Когда регулятор начнет подгорать, нужно будет затянуть фиксирующую гайку, это позволит самому распределителю фиксируется на месте.
8. Сделав это, необходимо будет выключить зажигание и установить на место крышку распределительного устройства. По сути, на этом процедура настройки завершена, теперь вы знаете, как настроить УЗИ, но это еще не конец операции. Обязательным этапом будет диагностика выполненных работ.

Фотогалерея «Самостоятельная регулировка УЗИ»

Проверка производится следующим образом:

1. Садимся за руль и запускаем силовой агрегат, его необходимо прогреть до рабочей температуры. Начать движение, нужно разогнаться примерно до 40-50 км/ч. Когда машина разгоняется до такой скорости, нужно включить четвертую передачу и продолжить движение на ней, при этом не разгоняясь.
2. Резко нажмите на газ. Через несколько секунд после этого из-под капота должна раздаться детонация, стук металла о металл. Обратите внимание, что в идеале детонация должна прекратиться после того, как автомобиль наберет скорость около 5 км. Если это так, то проверка может быть завершена.
3. В том случае, если детонация осталась, то необходимо отрегулировать положение распределительного механизма, так как причина этого, скорее всего, кроется в слишком раннем воздействии ультразвука. Если стука металла не было вообще, то причина, скорее всего, кроется в несвоевременном УЗИ. В первом случае трамблер нужно прокрутить вправо буквально на 1 градус, во втором — влево, на столько же. Эта операция выполняется до тех пор, пока детонация не продлится более полутора секунд.
4. По окончании настройки на распределителе должна быть отмечена риска, которая демонстрирует положение средней метки в соответствии с БК. Если детонация вовремя появляется и также вовремя пропадает, то корпус КРУ можно ставить на место. Процедуру регулировки можно считать завершенной (видео Евгения Александровича).

Полезно знать

На необходимость регулировки ГРМ могут указывать следующие симптомы:

1. При работе силового агрегата появились шумы. Сильный стук и неправильная работа двигателя могут свидетельствовать о необходимости ультразвуковой регулировки. При такой работе ДВС поршень двигателя направлен только вверх, а зажигание происходит в его сторону. В этом случае работа силового агрегата будет более жесткой.
2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятно, последует за ним, и газам потребуется больше времени для расширения. В момент, когда поршень достигает нижней точки, следующий такт в цилиндре будет соответствовать такту выпуска. Следует отметить, что часть топлива при взрыве попадет в глушитель, что приведет к хлопку.
3. Увеличение расхода бензина также может указывать на необходимость регулировки. Если момент опережения установить слишком поздно, то динамика автомобиля в целом снизится. А для разгона мотору потребуется больше горючей смеси, что сказывается на расходе топлива.

Видео «Наглядное пособие по регулировке УТ на 2106»

Как все правильно сделать при выставлении зажигания на «Шестёрке» и не допустить ошибок — наглядное пособие по этой задаче дано в видео ниже (автор видео — канал Ремонт автомобиля своими руками).

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной таких неисправностей является неправильно выставленный угол опережения зажигания, требующий своевременной корректировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют далекое представление о ремонте своего автомобиля. В этой статье мы расскажем вам, как выставить зажигание на ВАЗ 2106.

Признаки неисправности

Определить неправильно выставленное зажигание не составит труда. Если у вашего автомобиля проблемы с запуском, двигатель работает неровно, присутствует ярко выраженная детонация, все это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно определить и народным способом:
Автомобиль разгоняется до скорости примерно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.
После такого резкого разгона появляется ярко выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может свидетельствовать о пропаже зажигания.

Необходимый инструмент

Выполнить такой ремонт двигателя самостоятельно несложно. Для самостоятельной настройки зажигания ВАЗ 2106 потребуются следующие инструменты:

• Вольтметр или контрольная лампа, работающая от 12 вольт.
• Накидной ключ № 13.
• Свечной ключ.

Пошаговая инструкция по выполнению ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно на 4 и 1 цилиндр. Алгоритм работы немного отличается в зависимости от цилиндра, с которым производится работа. Также в этой статье мы расскажем вам, как выставить электронное зажигание на ВАЗ 2106.
В первую очередь нужно определить, по каким меткам будет выставлено зажигание. Зажигание устанавливается по установочным меткам. Длинная отметка соответствует нулевому воспламенению, средняя — пяти градусам угла опережения, короткая — десяти градусам угла опережения.

Вы также можете найти метку верхней мертвой точки на ободе шкива, а на шкиве есть небольшой нарост, расположенный напротив метки верхней мертвой точки. Именно по этим меткам и следует выставлять бесконтактное зажигание на ВАЗ 2106.
Необходимо выкрутить свечу из 1-го цилиндра свечным ключом, закрыть появившееся свечное отверстие пробкой или пальцем.

Специальным ключом нужно провернуть коленвал до начала такта сжатия. Этот такт сжатия начинается, как только поршень начинает двигаться вверх. Компрессию можно определить по давлению в свечном отверстии.
Проворачивать коленвал нужно до совпадения меток на крышке, расположенной на ремне ГРМ. В том случае, если вы используете низкооктановое топливо, то необходимо совместить метку на шкиве коленчатого вала с длинной меткой, которая равна нулевому углу опережения зажигания. Если вы наливаете 92 бензина в двигатель, то нужно совместить отметку со средним риском.

Далее отстегиваем защелки и демонтируем крышку распределителя.

После проворачивания коленчатого вала ротор окажется в положении, при котором контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив метки, проведите от распределителя линию, проходящую через защелки крышки и идущую параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, необходимо обязательно произвести соответствующую регулировку:
Откручиваем гайку, фиксирующую трамблер, после чего тянем трамблер вверх. Когда ось ротора вращается, она должна быть установлена ​​параллельно оси двигателя.

Устанавливаем трамблер на место, фиксируем крепежной гайкой, но не затягиваем до конца.

Далее вам понадобится контрольная лампа или вольтметр. Это устройство необходимо подключить одним концом к выводу катушки зажигания, а второй провод от лампы подключить к массе или к

Включить зажигание и плавно повернуть трамблер. Поворачивать необходимо до тех пор, пока не погаснет контрольная лампа. Если лампа изначально выключена, регулировка не требуется.
После этого начинаем крутить трамблер против часовой стрелки. Как только контрольная лампа загорится, зафиксируйте трамблер, затянув гайку.
Включите зажигание и установите трамблер на место.

Проверить правильность выполненной работы не сложно. Разгоняем машину до скорости 40 километров и резко жмем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, которая не исчезает при разгоне автомобиля, устанавливается раннее зажигание. Отсутствие детонации свидетельствует о позднем воспламенении. При установленном раннем зажигании трамблер должен быть повернут примерно на одно деление. Если зажигание выставлено позднее, то наоборот, его поворачивают против часовой стрелки на одно деление.

Заключение

Как видите, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, для того, чтобы правильно выставить зажигание в машине, не нужно будет использовать никаких специальных инструментов. Если у вас возникнут сложности с этой работой, то ниже мы подготовили видео, которое наглядно описывает, как выставить зажигание на ВАЗ 2106. Проводить такую ​​регулировку рекомендуется каждые 15 тысяч километров пробега или по мере появления характерных признаков проблемы с зажиганием.

Видео

От того, насколько грамотно и умело выполнена настройка зажигания ВАЗ-2106, зависит не только мощность и динамика силового агрегата, но и расход. Неправильную работу зажигания можно определить по следующим пунктам:

затрудненный запуск;

недостаточная мощность двигателя;

завышенный расход;

нестабильный режим ХХ;

высокая температура;

детонация после отключения;

при резком нажатии появляется характерный стук пальцев на «газ».

Настройка зажигания на ВАЗ

В зависимости от того, какой тип зажигания установлен на вашей модели, настройка системы имеет некоторые особенности. При этом принцип этой операции одинаков для всех модификаций. Зажигание ВАЗ-2106 осуществляется в 3 этапа:

УЗСК — калибровка контактного угла в закрытом положении.

УОЗ — Регулировка угла опережения.

Контроль производительности в движении.

Регулировка угла контакта зажигания

Для работы нам потребуется:

набор ключей, в том числе специальный ключ для коленвала;

• набор щупов для ВАЗ-2106;

  тахометр электронный.

Если в вашей модели используется классическая или транзисторная система зажигания, настройку зажигания производим в следующем порядке.

Демонтируем крышку с трамблера и зачищаем напильником контакты, чтобы они плотно сомкнулись между собой. При необходимости подогните неподвижный элемент.

Проворачивая коленвал специальным ключом, выставляем максимальный зазор. При отсутствии ключа можно выполнить эту процедуру, толкнув автомобиль, предварительно включив 4-ю передачу.

После установки максимального зазора отвинтите винт опорной плиты.

Затем калибрует зазоры пластиной 0,4 мм, а затем фиксирует положение, вкручивая винт.

Контролируем расстояние между электродами пластин на 0,35 и 0,4 мм. При этом тонкий стилус должен проходить легко, а толстый инструмент — нет. Ставим на место крышку распределителя.

Запускаем двигатель и проверяем его с помощью тахометра УЗСК. Он должен быть 55°±3°. Калибрует при необходимости.

Регулировка угла опережения зажигания




Существует несколько вариантов выполнения данной процедуры, оптимальны следующие:

• со стробоскопом;

  с помощью лампочки;

  от искры;

— самый быстрый и точный метод калибровки при наличии данного устройства. Сначала необходимо подключить устройство к сети машины. Затем необходимо снять с распределителя и заглушить трубопровод октан-корректора. Вслед за этим прогреваем двигатель до рекомендуемой температуры. После этого ослабляем болт крепления трамблера и направляем луч стробоскопа в район шкива. При стабильных оборотах ХХ, вращая корпус распределителя, ставим первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблера, затянув крепежный болт.




Настройка с лампочкой выполняется при отсутствии стробоскопа. Регулировка осуществляется с помощью двенадцативольтовой лампочки, к которой предварительно подключаются 2 провода и специального ключа для коленвала.

Сначала, вращая коленчатый вал, установите его метку напротив нулевого деления на крышке газораспределителя.

Подсоедините один провод лампочки к катушке через кабель, идущий от распределителя, а другой к массе кузова.

Снимите центральный кабель распределителя и подключите его к массе.

Немного отвернуть болт крепления корпуса распределителя.

Включите систему зажигания, лампа должна гореть.

Вращением корпуса распределителя по часовой стрелке установить положение, при котором контрольная лампа гаснет.

После этого отодвинуть корпус назад, пока лампа снова не загорится.

Закрепите распределитель болтом.




Если в вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, то с лампочкой эта регулировка не пройдет из-за того, что напряжение, которое имеется на контактах трамблера, может не достаточно включить лампу. В этом случае регулировку следует производить с помощью диодного пробника или вольтметра.

Регулировка искры производится исходя из того, что искра появляется при размыкании контактов. Предварительно установите коленчатый вал в положение, при котором его метка совпадет с первым делением на крышке газораспределителя. При этом ползунок распределителя будет находиться напротив силового кабеля 1-го цилиндра. Вытяните центральный трос распределителя и расположите его на расстоянии от земли в пределах 5 мм. Отверните болт крепления распределителя и включите зажигание. Поверните корпус по часовой стрелке на 25-30 градусов. После этого медленно отодвинуть корпус назад и в момент появления искры зафиксировать трамблер.




Регулировка на слух должна проводиться только в исключительных случаях, когда вышеуказанные варианты по тем или иным причинам не могли быть реализованы. Сначала заводим двигатель, а затем ослабляем крепление корпуса трамблера. Поверните корпус, чтобы установить двигатель максимальной скорости. После этого немного поверните трамблер по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако этого будет достаточно, чтобы добраться до ближайшего СТО или своего гаража, где можно выполнить более точную настройку.




Видео — Установка зажигания от лампочки

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо проверить на ходу автомобиля. Перед этим предварительно прогрейте двигатель и, разогнавшись до 45-50 км/ч, включив 4-ю передачу, энергично нажмите на педаль газа. При правильной регулировке зажигания в этот момент должны появиться на короткое время (1-2 секунды) и тут же исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если этого не произошло, поверните корпус распределителя на 1 позицию против часовой стрелки. При продолжительности детонации более 2 секунд корпус необходимо повернуть по часовой стрелке на 1 деление.

Система зажигания играет очень важную роль в работе двигателя внутреннего сгорания. От нее зависит большое количество параметров, сильно влияющих на общее поведение автомобиля. Поэтому каждый водитель российского автопрома должен знать, как выставить зажигание на ВАЗ 2106.

Система зажигания нужна для создания электрического импульса, воспламеняющего топливовоздушную смесь внутри цилиндра. В зависимости от модификации автомобиля она может быть контактной и бесконтактной. В последнее время он получил широкое распространение по бесконтактной схеме и работает по транзисторной схеме.

Центральной частью системы является распределитель, внутри которого находится подвижный контакт, передающий электрический импульс на высоковольтные кабели.

Последние подключаются к свечам зажигания. В середине распределителя установлен датчик Холла, который определяет угловое положение распределителя и передает эту информацию на выключатель. Он посылает сигнал на катушку зажигания, которая преобразует 12 вольт в 25 киловольт. Сам трамблер работает от коленчатого вала, поэтому его работа четко синхронизирована. В инжекторных двигателях используется модуль зажигания, который сам регулирует требуемый момент опережения зажигания.

Контактная система Job имеет аналогичный принцип работы, но в схеме отсутствует выключатель и датчик Холла. Сама суть действия должна соответствовать порядку искрообразования, которое должно происходить в тот самый момент, когда поршень находится в верхней мертвой точке. Причем этот процесс должен происходить с некоторым опережением, потому что смесь начинает гореть не сразу, а через небольшой промежуток времени. Таким образом, в момент, когда в цилиндре появляется максимальное давление, поршень достигает высшей точки и идет вниз.

Результатом этого взаимодействия стало появление двух терминов, обозначающих раннее и позднее зажигание. На самом деле зажигание должно быть немного ранним, и этот угол не должен превышать 5 процентов. Если он слишком большой, то смесь будет воспламеняться слишком рано, что характерно для появления детонации, когда смесь сгорает слишком рано и двигатель начинает греться больше, чем в обычном режиме.

Это очень опасный режим, который может привести к серьезным повреждениям.

Еще одна проблема — позднее зажигание … В этом случае бензин сгорает слишком поздно и цилиндры двигаются больше по инерции, чем за счет сгорания топлива. Из-за этого происходят потери мощности, выстрелы в глушитель, повышенный расход топлива. При обнаружении этих признаков, а также при перегреве двигателя необходимо отрегулировать угол опережения зажигания.

Процесс регулировки зажигания ВАЗ 2106

На самом деле здесь нет ничего сложного, и водители придумали множество способов, основным из которых является использование стробоскопа. Конечно, это очень точный метод, позволяющий максимально правильно отрегулировать зажигание на любом карбюраторном автомобиле. Однако сам стробоскоп стоит около 600 рублей, когда регулировка зажигания на ВАЗ 2106 в автосервисе будет стоит 300. Это говорит о том, что есть смысл использовать стандартный набор инструментов и сэкономить такую ​​сумму денег.

Вам понадобится трещотка (ее можно заменить домкратом), а также ключ на 13, свечной ключ и заглушка, соответствующая свечному отверстию. Теперь вы узнаете, как выставить зажигание полностью с нуля. Для этого сначала нужно найти верхнюю мертвую точку первого цилиндра в такте сжатия. Выверните свечи и вставьте свечу в первый цилиндр.

С помощью храповика вращайте коленчатый вал до тех пор, пока не выйдет заглушка. Этот момент считается точкой максимального сжатия воздуха в цилиндре. Метка на шкиве коленчатого вала и длинная метка на крышке подшипника должны совпадать. Для создания нужного упреждения рекомендуется установить его на вторую отметку, что будет соответствовать углу в 5 градусов. После этого вращать коленвал уже не нужно.

Если у вас нет храповика, вы можете вращать мотор с помощью заднего колеса. Для этого нужно установить коробку передач на четвертую скорость, а колесо поднять домкратом. Во избежание случайных падений рекомендуется установить под машину противооткатные упоры и опору.

Теперь берем ключ на 13 и откручиваем болт-фиксатор трамблера вашего ВАЗ 2106 … Сняв фиксатор, вытащите трамблер и установите его так, чтобы его бегунок был напротив контакта 1 цилиндра на трамблере покрытие. Затем вы можете собрать его, но не затягивайте болт. Опустите машину и подготовьте ее к запуску.

Теперь нужно два человека: первый будет крутить стартер, а второй будет задавать угол опережения. Возьмите октан-корректор рукой и попросите напарника запустить стартер.
