подключение, схема и монтаж своими руками

Никакое, пусть даже самое высокотехнологичное оборудование, не сможет заменить уверенность и правильность действий, если есть опыт. Руки, быстрота реакции, острое зрение водителя гораздо важнее, чем все существующие вспомогательные системы. Однако мастерство вождения может прийти только с опытом (а возможно, и с царапинами на кузове машины). Чтобы свести к минимуму проблемы из-за неумелой парковки, человечество придумало парктроник. Естественно, эти приборы не являются панацеей и не могут работать так же, как глаза и руки. Но парктроники смогут спасти от царапин и столкновений на тесных парковках. Прибор будет очень полезен начинающим водителям, особенно если он правильно подобран. Но купить его – это только половина дела. Нужно еще грамотно установить и подключить передний парктроник, а также настроить систему. В сегодняшней статье мы расскажем, как это сделать.

Что такое парктроник?

Это специальные системы, служащие для обозначения габаритов автомобиля при помощи датчиков. Основная функция парктроника – предупредить водителя о каком-либо предмете или объекте на пути автомобиля. Существуют как задние парковочные системы, так и передние.

Устройство

Типичный парковочный радар состоит из электронного блока. Он управляет всеми исполнительными элементами — обрабатывает полученные данные и выполняет самодиагностику. В качестве исполнительных устройств в большинстве парктроников применяются ультразвуковые сенсоры. Именно эти элементы обнаруживают различные препятствия и подают сигнал на электронный блок.

Также парковочный комплекс включает в себя световой индикатор или дисплей. С помощью этих элементов осуществляется процесс информирования водителя о расстоянии до препятствия. Парктроники со световыми индикаторами – самые простые. Модели с дисплеем более функциональные и позволяют подключать камеры заднего или переднего вида. Некоторые устройства среди возможностей имеют функцию проецирования данных на лобовое стекло. Но такие имеются далеко не на всех автомобилях.

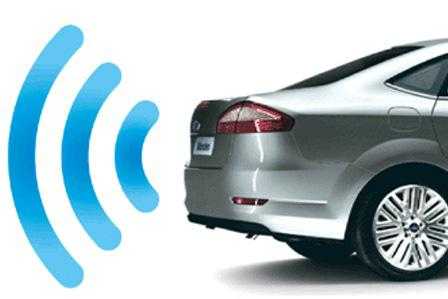

Как это работает?

Прежде чем устанавливать парковочные системы на свой автомобиль, следует знать и понимать то, как работают эти устройства. Итак, электронный блок посылает на сенсоры специальный сигнал. Датчики излучают ультразвуковую волну на 120 градусов. Если волна встретит на своем пути препятствие, она будет отражена. Датчик сможет уловить ее и затем передаст информацию об этом на блок.

Управляющий блок считает время, нужное сенсорам на генерацию волны и принятие, а затем считает расстояние до препятствия на пути. Затем вся информация передается на оповещательные приборы. Запускается устройство автоматически – когда водитель включает соответствующую передачу и начинает движение, в работу включаются все датчики. В случае с задним парктроником и задней передачей активируются задние датчики и два передних по краям. Когда водитель тормозит, задействуются все датчики на переднем бампере. Система работает автоматически.

Целесообразность передних парктроников

С задними парктрониками все понятно – они очень помогают начинающим водителям при парковках, выездах из дворов и прилегающих территорий. А вот монтаж переднего парктроника многие считают нецелесообразным. Что касается технологии монтажа, то она зависит от конкретной модели автомобиля.

Дело в том, что бордюр практически везде имеет одинаковую высоту. Дорожный просвет у кроссовера и седана – разный. Если автомобиль имеет большой клиренс, тогда действительно от переднего парктроника толку будет мало. Но если машина низкая (“Шевроле Круз”, “Фиат Типо” и так далее), то стоит оснастить автомобиль парковочным радаром.

Особенности установки и работы систем

Имеются и определенные особенности подключения переднего парктроника. С датчиками на заднем бампере все значительно проще. В случае с задними сенсорами электроника реагирует на включенную передачу и не мешает водителю в процессе движения ложными сигналами.

Передний датчик следует привязывать к нажатию тормоза или же к скорости, с которой движется автомобиль. Все это требует более глубокого внедрения в электронику автомобиля. Поэтому передние парковочные системы стоят дороже задних.

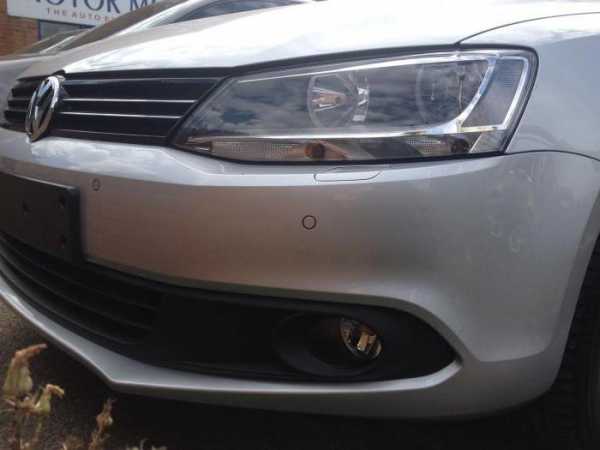

Монтаж датчиков на переднем бампере автомобиля

Посмотрим, как правильно установить парктроник своими руками. В большинстве случаев управляющий блок монтируют в багажник. Работы по установке лучше всего начать с задней части автомобиля.

Бампер рекомендуется демонтировать. Далее поверхность его тщательно очищают и моют. На новых машинах производитель уже сделал на поверхности бампера заводскую разметку для установки парковочных датчиков. Но на более старых такого нет – в этом случае разметку выполняют своими руками.

Необходимо учитывать, что сенсоры нужно устанавливать на высоте не меньше 50 сантиметров от земли. Места монтажа размечают так, чтобы между ними было равное расстояние. Следят и за расстоянием от краев бампера. Оно также должно быть одинаковым.

Недопустимо, чтобы сенсор закрывали номерные знаки или молдинги. Если все хорошо, далее с помощью дрели и тонкого сверла в бампере делают отверстия. При помощи комплектной фрезы отверстие расширяют. Затем в получившуюся дыру устанавливают датчики. Всю проводку надежно закрепляют хомутами, которые затем закрепляются на бампере. Датчики нужно устанавливать так, чтобы они находились под углом 90 градусов к поверхности земли.

Как подключить передний парктроник?

Если процесс монтажа передних и задних датчиков практически не отличается, то подключение переднего парктроника (блока управления) значительно сложнее. Существуют разные варианты – с кнопкой активации парктроника, с нажатием на тормоз, с активацией после включения первой передачи.

Схема с кнопкой

Такой вариант значительно проще в реализации, и работает он вполне эффективно. Правда, запускать его нужно вручную — при необходимости. Для реализации схемы нужна кнопка, которую нужно установить в любом удобном и легко доступном для водителя месте.

Питание можно взять оттуда же, откуда запитан видеорегистратор или плафон освещения в салоне. Принцип такого подключения переднего парктроника простой – когда двигатель запущен, питание поступает. Если мотор заглушить, тогда система отключится. Конечно, этот вариант не идеален – по всем правилам, парковочная система должна включаться автоматически, если скорость движения составляет 20 километров в час и ниже.

Подключение к первой передаче

Здесь все сложнее, но ненамного. Для данной реализации понадобится датчик включения первой передачи. Это может быть обыкновенная кнопка. Также нужно изготовить подходящий держатель или кронштейн для крепления этой кнопки. Когда передача будет включена, рычаг КПП активирует кнопку, а она, в свою очередь, включит парковочную систему.

Реализуется подключение переднего парктроника от первой скорости следующим образом. Сперва разбирают кожух селектора КПП. Здесь имеется много свободного места. Там же можно найти элементы крепежа. В индивидуальном порядке под крепеж нужно изготовить специальный держатель. Кнопку лучше подбирать такую, которая имеет щелчок – это очень полезно в некоторых ситуациях. Затем кнопку внедряют в держатель. Систему проверяют на автомобиле. При необходимости, конструкцию регулируют.

Схема с кнопкой и реле времени

Это еще один интересный вариант подключения переднего парктроника. Особенно он полезен для владельцев автомобилей с АКПП. Итак, дополнительно к кнопке подключают реле времени – оно при нажатии тумблера запустит парктроник на некоторое время, а затем система отключится. Это особенно удобно, когда в сложной ситуации нужно держать руль двумя руками.

Другие схемы

Можно осуществить и альтернативную схему подключения переднего парктроника. На автомобилях с АКПП имеется датчик, который контролирует включенную передачу. В моторном отсеке есть специальный блок, на контактах которого, в зависимости от включенной передачи, будет + 12 В, от которых можно запитать парковочную систему.

Примерно таким образом устроена схема подключения переднего штатного парктроника на ах35 Hyundai. Передний датчик включается, когда селектор АКПП переведен в режим «Драйв». Отключение устройства наступает при скорости выше десяти километров в час.

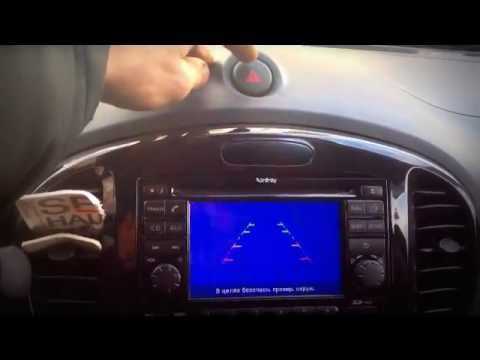

Подключение камеры к переднему парктронику

Те, кому системы помощи при парковке мало, могут дополнительно установить еще и камеру. Для этого нужно приобрести специальное парковочное устройство со входом для видеоустройств. Камера подключается непосредственно к парктронику и магнитоле. На экран последней будет накладываться картинка с показаниями системы.

Другой схемы подключения передней камеры к парктронику нет. Включается камера автоматически. Это происходит после включения зажигания. Система отключается, если машина набрала определенную скорость. Обычно это предел от 10 до 20 километров в час.

Заключение

Как видно, передние парковочные системы очень нужны. Если правильно их установить, они смогут реагировать даже на бордюры. Подключение переднего парктроника действительно сложнее. Но нет ничего невозможного – монтаж вполне можно выполнить своими руками.

fb.ru

Установка парктроников своими руками. Фото и видео инструкция

Парктроник представляет собой систему, обозначающую габариты машины специальными ультразвуковыми датчиками. Основное предназначение устройства — предупреждение водителя о том, что на пути авто возник какой-либо объект. Установка датчиков парковки на автомобиле позволяет:

• безопасно парковаться даже в условиях отсутствия освещения или плохой видимости;
• компенсировать, так называемые «мертвые зоны», которые не позволяют водителю увидеть препятствия;
• предотвратить столкновения даже в условиях движения в «пробке» или в узком месте;
• почувствовать машину даже водителям, не имеющим опыта.

Принципы работы парктроника, виды и комплектность

Работа всех моделей парктроника осуществляется по единому принципу. А именно:

• датчики парковки обнаруживают препятствие благодаря специальному ультразвуковому сигналу.
• после обнаружения препятствия волна идет к датчику.
• информация о помехе исходит из электронного блока управления датчика.
• о возникшем препятствии водитель оповещается с помощью звуковых и световых сигналов. Более новые модели оснащены видеокамерами, выводящими изображение на дисплей.

Парковочные радары разделяются на виды в зависимости от:

1. Количества ультразвуковых датчиков. Безусловно, чем больше таких датчиков, тем больше будет угол обозрения устройства. Вместе с тем, сложность самостоятельной установки такого типа парктроникок прямо зависит от количества датчиков: чем больше, тем сложнее. У ленточных парктроников вообще отсутствуют датчики. Их заменяет антенна. Но данный тип устройства не пользуется особой популярностью.
2. Способа оповещения водителя о расстоянии к препятствию. У самых простых моделей информирование происходит только посредством звукового сигнала. Более современные модели оснащены световым индикатором или дисплеем. Также возможен вывод визуальной информации на стекло или зеркало.

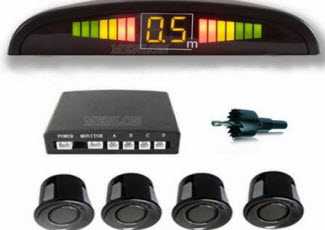

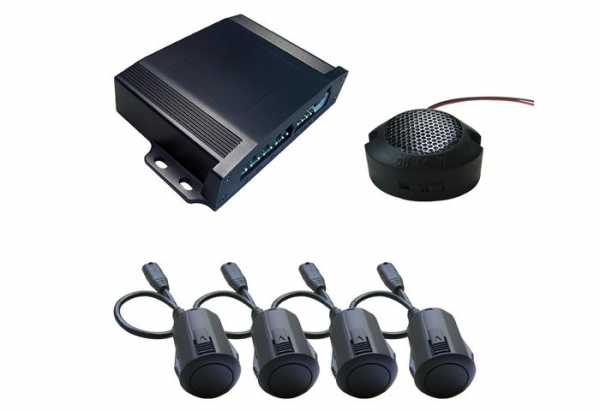

Система безопасной парковки состоит из:

1. Электронного блока, обрабатывающего поступающую информацию, диагностирующего систему и оповещающего водителя о том, что парктроник нуждается в ремонте.

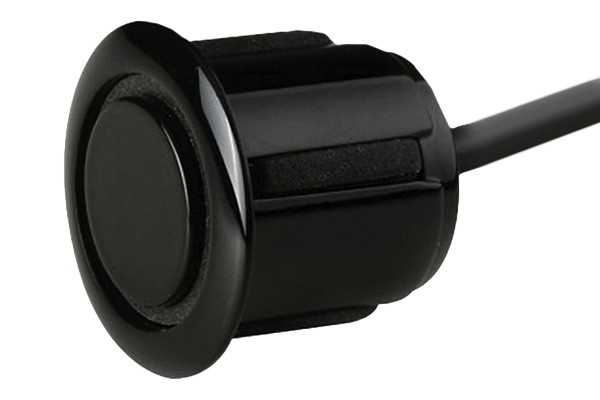

2. Ультразвуковых датчиков парковки — главных исполнительных устройств, обнаруживающих препятствия и передающих сигналы в блок управления.
3. Светового индикатора, информирующего водителя машины о расстоянии на котором находится препятствие.
4. Жидкокристаллического экрана с более подробной графической или видеоинформацией.
5. В некоторых парковочных системах есть модуль, проектирующий данные на лобовое стекло.

Пошаговая инструкция по установке парктроников своими руками

Установка парктроников своими руками не требует наличия профессиональных навыков. Сделать это может обычный автолюбитель. Ведь вся установка заключается всего лишь в сверлении нескольких отверстий и правильном соединении проводов. Необходимые инструменты есть у каждого водителя. Итак, чтобы установить и подключить парктроник необходимо взять следующий

инструмент:

• сам парктроник
• фрезу, которой будут сверлиться датчики (как правило, она продается вместе с парктроником)

• дрель или шуруповерт
• ключи гаечные
• карандаш, изоляцию, малярный скотч, рулетку и тестер.
• Также на всякий случай запаситесь плоскогубцами, паяльником или схемой электрооборудования автомобиля.

Подготовка к установке:

• На первом этапе установки системы необходимо выполнить разметку отверстий, в которых будут располагаться датчики. Стоит отметить, что это является одним из самых важных и ответственных моментов.
  В инструкции к парктронику обязательно содержится информация о более подробных требованиях к установке и оптимальном расстоянии непосредственно между датчиками. Обязательно учитывайте эти требования, выполняя разметку отверстий. На место, где будет отверстие необходимо нанести монтажный скотч (чтобы избежать раскрошения краски по краю отверстия) и обозначить с помощью шила центр отверстий.



• После правильно выполненной разметки отверстий можно приступать к их сверлению в бампере. Для этого вам понадобится фреза. Сверление должно выполняться строго перпендикулярно, чтобы в дальнейшем направление датчиков было правильным. Движения должны быть без нажима, с максимальными оборотами.
• Наиболее подходящими местами установки парктроника и крепления блока обработки сигналов – это багажник, внутренняя часть крыла или же панель приборов в салоне. При выборе места установки парктроника обязательно нужно учитывать то, что оно должно быть максимально безопасным для блока, ведь он может быть сорван при транспортировке любого груза.
• Что касается выбора места для установки дисплея, то идеально для этого подходит приборная панель. Некоторые считают более удобной установку дисплея в задней части салона. В таком случае наблюдение за парктроником будет осуществляться с помощью зеркала заднего вида.

Установка парктроника включает в себя:

1. Установку датчиков парктроника.

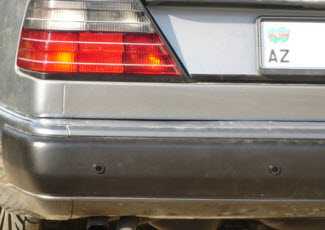

   Установка датчика парктроника должна осуществляться так, как этого требует схема установки. Необходимо следить за тем, чтобы он был установлен сенсорами наружу. С тыльной стороны датчик закрепляется с помощью специальных колец, которые есть в комплекте. При установке сенсоров обязательно придерживайтесь правильной последовательности, а также делайте это непосредственно под прямым углом к поверхности земли. Для прямого бампера подойдут датчики любого типа, а для бампера с откосом — датчики DJ со сменными элементами корпуса, компенсирующими наклон бампера.
2. Установку блока

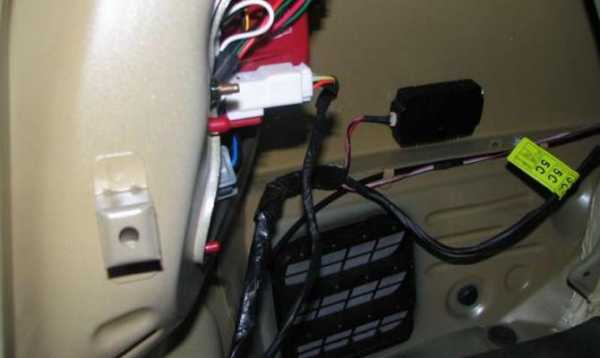

   Крепление блока к поверхности осуществляется двухсторонним скотчем. Поверхность при этом желательно предварительно обезжирить. Активация парктроника происходит в момент включения задней передачи. Поэтому после того, как будет установлен и закреплен блок обработки сигналов, его обязательно нужно запитать от ламп заднего хода.

3. Прокладку проводки

   После установки датчиков парктроника прокладывают кабель. Согласно схеме установки делать это более удобно с правого бока, так как моторный щит с этой стороны содержит заглушку. После демонтажа перчаточного бокса провода прокладываются в салон и подводятся непосредственно к блоку управления системой.

4. Подключения всех элементов проверенными методами:

   «Дедовским»,

   предполагающим снятие изоляции с обоих кабелей, скручивание их вместе и обматывание соединительного провода с помощью изоленты. Таким образом необходимо соединять каждую пару проводов.

   «Современным», которые заключается в использовании специальных клемм, во время сжимания которых и возникает контакт между проводами. Данный способ, несомненно, является более удобным, так как не требует снятия изоляции. Такие заклепки, как правило, уже идут в комплекте с парктроником, или же приобретаются отдельно. К “плюсовому” проводу от лампы заднего хода крепится заклепка. Ко второму отверстию подключается второй кабель блока. Далее, с помощью плоскогубцев вдавливается перемычка, протыкающая оба кабеля и создающая между ними электрическую цепь.


5. Установки экрана

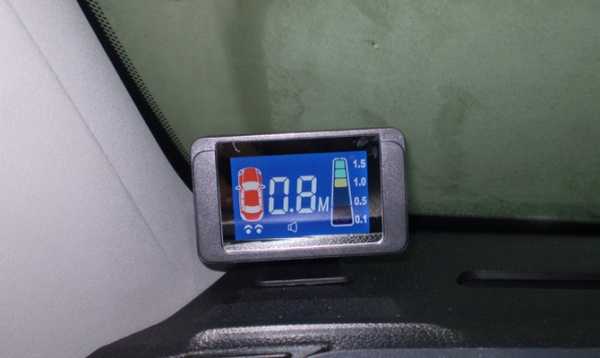

   Крепление дисплея должно осуществляться на ровную поверхность с помощью двустороннего скотча. После установки дисплей подключается к блоку обработки сигналов. Стоит отметить, что при выборе переднего расположения дисплея на приборной панели проводка будет находиться под обшивкой или ковриком. Вся проводка обязательно должна быть закреплена с помощью хомутов или изоленты. После завершения установки нужно включить зажигание, заднюю передачу и посмотреть на экран. В случае если установка переднего парктроника выполнена правильно, то он обязательно загорится!

Видео инструкцию по установке парктроников можно посмотреть в конце статьи!

Основные проблемы при установке и эксплуатаци парктроников и их решение

Неполадки в работе парктроника могут возникнуть в результате различных причин. Если речь идет о неполадках в работе только что установленного нового устройства, то, скорее всего, установка заднего парктроника выполнена с нарушениями. В таком случае необходимо проверить правильность подключения всех основных узлов. В случае возникновения неполадок в работе уже давно установленного устройства, стоит пройти компьютерную диагностику в специализированной мастерской. Также можно попробовать выполнить самостоятельный поиск причины поломки. Как правило, наиболее распространенная проблема – это постоянный сигнал, который может быть вызван прилипанием к датчику инородного тела или окисления контактов. Особенно чувствительными являются сенсоры в условиях повышенной влажности. Поэтому после дождя или мойки устройство нужно просушить с помощью сжатого воздуха.

Видео инструкция: установка парктроников своими руками

Смотреть ролик на Youtube

Опубликовано: 16 марта 2015
Просмотров: 19768

www.avto-life.com

установка своими руками :: SYL.ru

Перечень систем безопасности автомобилей меняется каждый год. Одни помощники и ассистенты уходят ввиду элементарного устаревания и низкой эффективности, другие приходят и расширяют спектр возможностей владельца, повышая вместе с этим и надежность управления транспортным средством. В обязательный список устройств безопасности современного авто входит парктроник. Установка таких ассистентов еще лет 5 назад была недоступна ввиду непосильной цены для рядового автомобилиста, но сегодня подобными комплектами оснащаются даже бюджетные модели. И смысл в таком опционале, несомненно, есть. Тем более, что каждый желающий обзавестись парковочным радаром может сэкономить на услугах по его установке, реализовав ее самостоятельно.

Для чего нужен парктроник?

Любой, кто знаком с трудностями выполнения парковки, знает, насколько важно ощущать габариты автомобиля. Стандартным способом оценки положения машины является зеркало (или помощь со стороны), но задача управления автомобилем в тесных условиях упрощается, если в ней предусмотрен парктроник. Установка этого устройства позволит оценивать текущее положение машины, а также получать информацию о возможной опасности столкновения.

В момент парковки датчики системы активизируются и посредством ультразвука сканируют расстояние автомобиля до ближайшего объекта. При возникновении риска въехать в дерево, столб, другой автомобиль или какое-либо ограждение специальные датчики подадут сигнал в блок управления. Далее незамедлительно поступит и оповещение для водителя, что позволит ему скорректировать текущее направление движения и благополучно припарковать машину.

Разновидности парктроников

Один из ключевых вопросов, волнующих автомобилиста, решившего установить парковочный радар, относится к числу датчиков. На этой основе и можно провести первый «водораздел» между моделями. Разумеется, множество ультразвуковых датчиков эффективнее проанализируют положение автомобиля и возможность угроз с разных сторон. Но важно понимать, что установка парктроника своими руками с большим количеством сенсорных элементов весьма затруднительна. В этом плане стоит упомянуть ленточные радары, в которых наличие датчиков и вовсе не предусмотрено. Функцию сканера выполняет одна лишь антенна. Несмотря на внешнее удобство подобных аппаратов, они не так эффективны, а потому и не особо востребованы.

Также парковочные радары классифицируются по способам подачи сигнала водителю. Недорогие модели выполняют эту функцию посредством звука, а более продвинутые модификации также активизируют световую индикацию или оповещают через дисплей.

Состав комплекта парктроника

Знание комплектации устройства поможет изначально составить картину того, как располагается на машине парктроник. Установка производится в разных частях в зависимости от назначения компонентов.

В обязательный перечень входят следующие элементы:

• Блок управления. Выполняет функцию обработки информации от датчиков, проводит диагностику системы и дает сигналы автовладельцу о текущем состоянии устройства.
• Ультразвуковые датчики, пожалуй, самые ответственные элементы системы, которые обнаруживают препятствия и отправляют первичный сигнал о приближении к ним в электронный блок.
• Световой индикатор, который оповещает водителя об опасности.
• Дисплей, на котором подробно отображается видеоинформация.
• Более современные модели также снабжаются специальными системами, обеспечивающими проекцию информации от датчиков на зеркала или лобовое стекло.

Уже отмечалось, что есть системы без датчиков – это парктроник, установка которого предусматривает только монтаж специальной антенны и блока управления. В отношении легкости монтажа это наиболее выгодное решение, но реальная помощь от таких устройств минимальна.

Общие принципы установки

По большому счету операция сводится к сверлению отверстий и корректному распределению проводов. Перечень инструментов и материалов:

• комплект парктроника;
• фреза для сверления датчиков;
• фреза для отверстий в машине;
• гаечные ключи;
• шуруповерт или дрель;
• изоляция, карандаш, паяльник, скотч, плоскогубцы и рулетка с тестером.

Непосредственно установка заднего парктроника выполняется лишь после того, как составлена схема размещения датчиков. В частности, необходимо определить расстояние между ними. Места для датчиков размечаются в бампере, а блок управления монтируется в багажнике, на внутренней стороне крыла или в салоне на приборной панели. Дисплей также устанавливается на панели приборов. Перед интеграцией оборудования необходимо аккуратно просверлить отверстия, используя скотч, фрезы и другие приспособления, которые могут понадобиться в осуществлении этой процедуры.

Установка датчиков

После выполнения разметки и создания отверстий можно приступать к инсталляции оборудования. Необходимо учитывать, что установка датчика парктроника выполняется так, чтобы сенсоры обращались наружу. Фиксация элементов производится с помощью соответствующих колец, предусмотренных в комплекте. В ходе монтажа необходимо соблюдать последовательность. Кроме этого, датчики должны встраиваться под прямым углом относительно земли. Маркировка также имеет значение. Например, в случае с прямым бампером возможна установка любых моделей, а для бамперов с откосами подходят только датчики DJ, которые имеют сменный корпус.

При выполнении данной процедуры может возникнуть необходимость демонтажа бампера. Это зависит от модели автомобиля и типа бампера. И с другой стороны, если, к примеру, выполняется установка парктроника на «Форд Фокус», то не потребуется и домкрат, конструкция кузова позволит эту операцию выполнить на месте без дополнительных манипуляций.

Установка электронного блока

Блок управления можно фиксировать двухсторонним скотчем, предварительно оценив возможность его эксплуатации в намеченном месте. Дело в том, что этот компонент довольно чувствителен к физическим воздействиям, поэтому желательно его крепить в безопасной зоне салона. Перед установкой необходимо обезжирить поверхности. Парктроник срабатывает при запуске задней передачи. В связи с этим после монтажа блок необходимо запитать от соответствующих ламп.

Особенности установки переднего парктроника

Распространение парковочных радаров обусловлено сложностями фиксации положения автомобиля в процессе заднего хода. Но для большей надежности некоторые владельцы оснащают машины и передними датчиками. В плане интеграции датчиков установка переднего парктроника не отличается от монтажа заднего комплекта (стандартное количество сенсоров – 4). Главная трудность при комплексном обеспечении автомобиля парковочными устройствами – это необходимость установки выключателя. Дело в том, что передние датчики будут срабатывать в условиях пробки, когда машина плотно соседствует с другим транспортом. Поэтому нужно предусмотреть специальный выключатель сенсорных приспособлений.

Установка парктроника с камерой

Комплектация парковочного радара камерой повышает эргономичность системы и эффективность ее использования. Существует несколько способов ее крепления, в большинстве случаев установка парктроников с камерой выполняется по принципам тех же датчиков. Устройство можно фиксировать в плафоне освещения или в раме госномера автомобиля. В зависимости от модели выбирается наиболее удобный способ интеграции, прокладка кабелей, как правило, выполняется по тем же каналам, что и остальная инфраструктура датчиков.

Подключение

Когда вся аппаратура будет установлена, можно приступать к проводке. Кабель прокладывается с правой стороны автомобиля, поскольку в этой части моторный щит имеет специальную заглушку. Проводка от датчиков заводится в салон, после чего выполняется соединение с электронным блоком. Далее есть два варианта подключения: посредством скручивания и при помощи клемм.

В первом случае необходимо очистить провода от изоляции, а затем скрутить их и обмотать изолентой, так соединяются все пары кабелей. Обычно, если выполняется установка парктроника своими руками, выбирается первый вариант, но ради надежности стоит предпочесть более технологичный второй способ. Он предусматривает использование клемм, сжатие которых обеспечит контактную связь между проводами. Зачистка от изоляции не требуется, и все же некоторые трудности придется преодолеть. К положительному кабелю от задней лампы следует подсоединить заклепку. Второе отверстие соединяется со вторым проводом блока управления. После этого плоскогубцами необходимо вдавить перемычку, которая проткнет оба провода и создаст электрическую цепь парктроника.

www.syl.ru

Установка парктроника своими руками

Для того чтобы передвижение на автомобиле было максимально безопасным, комфортным и удобным, люди придумали разные устройства и приборы. Одним из них является парктроник, облегчающий маневрирование транспортного средства в стесненных условиях. Эта опция особенно необходима автовладельцам, проживающим в крупных городах, где плотность машин на стоянках особенно велика. Сегодня многие автопроизводители уже в базовой комплектации устанавливают всевозможные устройства и системы, облегчающие движение задним ходом. А если в машине ничего подобного не предусмотрено, то поможет установка парктроника своими руками.

Конечно, не все автовладельцы решаться на выполнение такой работы. Но если следовать рекомендациям специалистов, то даже новичкам и хрупким девушкам по силам осуществить такой монтаж самостоятельно.

Принцип действия и устройство парктроника

Парктроником у нас стали называть парковочный радар, который является электронным устройством для комфортного и безопасного маневрирования в городских условиях. Главной задачей этого прибора становится предупреждение водителя о приближении к таким препятствиям, как автомобиль, бордюр, столб и т. д.

Парковочный радар состоит из нескольких основных элементов.

1. Датчики или сенсоры в количестве 2-8 штук монтируются или только в заднем, или в обоих бамперах транспортного средства. Чем больше этих электронных деталей, тем лучше обзор парктроника. Датчики посылают ультразвуковые волны, которые отражаются от препятствия и возвращаются обратно.
2. Обработкой информации, поступающей с датчиков, и дальнейшей ее передачей на дисплей занимается электронный блок управления или ЭБУ.
3. В зависимости от вида дисплея водитель получает звуковое, визуальное или комплексное оповещение о расстоянии до препятствия. Сегодня наряду с привычными «пищалками» парковочные радары комплектуются ЖК мониторами и видеокамерами.

Выбор парктроника

У каждого автовладельца имеются свои требования к парковочному радару. Одних водителей вполне устраивает подача звукового сигнала, а другим автомобилистам хочется видеть своими глазами происходящую обстановку в «мертвой зоне». Кто-то захочет приобрести такой же прибор, какой установил себе друг, сосед, начальник и т. д. Для кого-то важно мнение экспертов на многочисленных интернет-порталах. В любом случае стоит обратить внимание на несколько моментов при выборе устройства.

• Число датчиков может быть разным. Многие опытные автомобилисты склоняются к следующей схеме. В заднем бампере монтируется 4 сенсора, а спереди достаточно установить 2 датчика.
• Парктроники могут активироваться по-разному. Есть модели с принудительной функцией включения и выключения. Часто прибор автоматически включается при нажатии на педаль тормоза или при перемещении рычага коробки передач. Можно сделать ручное управление родаром. Тогда он будет активироваться только по желанию водителя.
• В каком виде принимать сигнал с электронного устройства, зависит от опыта и мастерства водителя. Начинающим автовладельцам лучше получать комплексную информацию (визуальную и звуковую), а профессионалам достаточно только звуковой подсказки.
• При покупке парктроника следует убедиться в том, что в комплекте имеются все элементы устройства, фреза для врезки датчиков в бампер, а также инструкция по установке и эксплуатации на родном языке.

Технология установки парктроника своими руками

Установка парктроника на ваш автомобиль, потребует небольшой арсенал инструментов и материалов для правильного монтажа своими руками. При подготовке к работе необходимо вооружиться простым набором привычных инструментов, начиная от отверток и заканчивая гаечными ключами. Также понадобится электрическая дрель или аккумуляторный шуруповерт, рулетка и маркер. Из дополнительных материалов следует купить малярную и изоляционную ленту, а также силиконовый герметик или клей.

1. Начинать работу можно в любой последовательности. Например, сначала найти и освободить в багажнике место для установки электронного блока. Он может монтироваться при помощи штатного кронштейна или приклеиваться с помощью двустороннего скотча, герметика и т. д.

2. Самым ответственным и сложным этапом установки парктроника будет внедрение в бампер таких инородных тел, как датчики. Именно поэтому в комплекте должна быть специальная насадка для электродрели или шуруповерта, диаметр которой совпадает с размерами сенсоров. Чтобы выполнить эту работу максимально аккуратно, лучше демонтировать бампер и очистить его от загрязнений.

3. Для точного проведения установки датчиков требуется сделать разметку при помощи рулетки и маркерного карандаша. Лучше всего на поверхность бампера наклеить малярную ленту, после чего на нее наносить необходимые метки.

4. Сначала делаются отметки в закруглениях бампера (габаритные точки). После этого расстояние между этими двумя точками делится на три равные части. На границе раздела делаются еще две отметки. В результате получаем разметку для 4 датчиков.
5. При выполнении разметки необходимо учесть такой важный параметр, как высота нахождения сенсора от земли. Оптимальное расстояние следует искать в инструкции, но обычно оно составляет 0,5 м. Разметка должна учесть и то обстоятельство, что положение датчиков на автомобиле при окончательной установке бампера на место должно быть строго горизонтальным.
6. Теперь придется оснастить дрель или шуруповерт фрезой и приступить к сверлению отверстий под сенсоры. Работу необходимо вести на небольших оборотах электроинструмента.

7. После предварительной примерки, датчики устанавливаются в отверстия, предварительно на посадочные гнезда наносится слой герметика или клея. Необходимо пометить сенсоры, чтобы правильно подключить их в дальнейшем к блоку управления.
8. Когда внутри бампера завершится монтаж датчиков, провода собираются в один жгут и связываются изолентой. После этого бампер возвращается на автомобиль, а проводка протягивается в багажный отсек.

9. Аналогично проводится установка сенсоров в переднем бампере. Только провода необходимо провести через моторный отсек в багажник.
10. Когда провод от каждого сенсора будет соединен с соответствующим гнездом ЭБУ, останется подключить к блоку управления монитор. Сам дисплей крепится к лобовому стеклу или панели приборов при помощи двустороннего скотча. Он обычно имеется на опорной части экрана.
11. Установку парктроника можно считать завершенной только после тестирования прибора во дворе. Когда водитель будет понимать, на каком расстоянии до препятствия подается тот или иной сигнал, можно смело отправляться в дорогу

Следует отметить, что установка парктроника своими руками делается не только ради экономии денежных средств. Когда автовладелец самостоятельно установит и испытает прибор, он будет понимать все его сигналы, а также получит настоящее удовольствие от проделанной работы. Теперь он станет почти экспертом в данном вопросе и сможет давать советы своим друзьям или знакомым.

vybratauto.ru

Как установить парктроник своими руками? » АвтоНоватор

Парктроник или парковочный радар (сонар) – это устройство, намного облегчающее, особенно начинающему водителю, процесс парковки в сложных городских условиях. Некоторые водители относятся скептически к такому мероприятию, как установка парковочных радаров. А те, у кого установка парктроника произведена уже на заводе или потом в сервисе, нисколько не жалеют об этом. Естественно, при условии, что установлен качественный парктроник.

Коротко о схеме работы парктроника

Задача парктроника сообщать водителю звуковыми и световыми сигналами об опасной близости какого-либо препятствия в «мертвой» зоне обзора. Уже не новинка парктроники снабженные видеокамерами, которые выводят изображение на дисплей либо на лобовое стекло.

Принципиальная схема действия парктроника, одинакова для любой модели:

• Датчики от 2 до 8, обнаруживают препятствие посредством ультразвукового сигнала.
• При обнаружении препятствия волна возвращается на датчик.
• Датчик передает сигнал о помехе через ЭБУ (электронный блок управления), который обрабатывает информацию.
• В зависимости от типа парктроника, водитель получает: звуковой сигнал, визуальный сигнал, или комплексный сигнал, плюс вывод расстояния на ЖК дисплей, при наличии такового. Но, чаще всего, мы воспринимаем только звуковой сигнал. Хотя, это кто как привык.

Установка парктроника самостоятельно

Самостоятельная установка парктроника не составляет особого труда. Нужно время, и, конечно же, сам стандартный комплект, которые сегодня в таком изобилии, что порой кажется: препятствий столько нет, сколько нам предлагают парктроников.

Установка парктроника своими руками начинается с выбора устройства. В зависимости от ваших пожеланий и финансовых возможностей. Предварительно, зайдите на автофорум своего родного города или района и поинтересуйтесь у «обитателей» кто и какой парктроник приобретал в розничной продаже, и как они себя ведут. Это вам поможет определиться с выбором.

Выбор сделан, осталось дело за малым, узнать, как установить парктроник самому именно на вашу модель. Дело в том, что бамперы разных автомобилей имеют свои конструктивные особенности. Поэтому, чтобы не было съёма сигнала с неба или асфальта, нужно уточнить, как правильно установить парктроник именно на вашу модель.

Инструкция по установке парктроника в полном объеме просто и доходчиво объясняет, как произвести подключение парктроника. Речь идет об инструкции, которая находится в комплекте. Если таковой нет, или она не переведена, то даже не смотрите в сторону этого устройства, какая бы привлекательная цена у него ни была. Вы просто купите себе мигающую игрушку, и не факт, что она будет работать.

Схема подключения парктроника, в принципе одинакова для всех типов устройств. В комплекте правильного производителя, как правило, уже находиться фреза по размеру датчиков для проделывания отверстий в бампере авто. Поэтому, вопрос о том, как поставить парктроник, не стоит.

Как установить и подключить парктроник

1. Подготовка места для установки. ЭБУ устанавливается в багажнике. Место вы выбираете самостоятельно. Это может быть и ниша под обшивкой, а может быть и крыло. Не принципиально.
2. Подготовка бампера. Нужно его вымыть – это в первую очередь. Затем произвести разметку по количеству датчиков. Самый оптимальный вариант – 4 датчика. Крайние датчики разносятся на радиусные части бампера, а затем расстояние между ними делиться на три части для оставшихся двух датчиков.
3. Разметку бампера производите обычным маркером, потом он смывается спиртом, не повреждая ЛКП бампера. Разметку нужно осуществлять исходя из параметров. Для этого в комплекте существует схема парктроника и указаны его минимально-максимальные показатели работы. Высота от земли, как правило, 50 см.
4. При помощи фрезы просверливаем отверстия в бампере и устанавливаем датчики. Как правило, они становятся идеально по размеру, но для пущей надежности, можно подстраховаться и посадить датчики на клей или силикон.
5. Подключение датчиков к ЭБУ и далее к монитору осуществляется в соответствии со схемой партктроника.
6. Самое главное, перед выездом «на большую дорогу» не забудьте произвести тестирование парктроника в разных режимах и с разными препятствиями, чтобы понять когда идет реальный сигнал, и почему могут случаться ложные срабатывания.

В случае. Если вы устанавливаете самодельный парктроник, технология его монтажа ничем не отличается от заводского устройства. За исключением схемы установки и подключения ЭБУ, которое собрано вами.

Удачи вам при установке парктроника своими руками.

carnovato.ru

Установка парктроника своими руками – инструкция для водителей + Видео

Установка парктроника своими руками позволяет сделать автомобиль более удобным и комфортным в управлении. Достигается это за счет облегчения процессов парковки и маневрирования транспортным средством задним ходом.

1 Парктроник – из чего состоит электронное приспособление?

Интересующее нас устройство, нередко называемое парковочным радаром, представляет собой специальную систему, которая посредством ультразвуковых (УЗ) датчиков обозначает габариты автомобиля. Парктроник предупреждает человека за рулем о возникновении на пути движения машины какого-либо препятствия. Установленный на авто парковочный радар дает возможность:

• предотвращать столкновения транспортного средства с другими автомобилями на узких дорогах и в пробках;
• без затруднений парковаться при плохой видимости и отсутствии освещения;
• компенсировать мертвые зоны, из-за которых водитель не видит тех или иных препятствий.

Датчик парковки

Сейчас в продаже имеется множество моделей парктроников от разных производителей. При этом принцип их функционирования всегда одинаковый – датчики устройства, отсылающие ультразвуковые сигналы, обнаруживают препятствие и посредством световых и звуковых сигналов оповещают о них водителя. В последнее время парковочные радары дополнительно снабжаются еще и видеокамерами. Последние выводят на небольшой экран перед водителем изображение препятствий, что еще больше облегчает маневрирование.

Парктроники состоят из электронного блока, основных исполнительных приспособлений – датчиков, комплекта электрических проводов, индикаторов оповещения. Такие радары обычно подразделяют на разные типы в зависимости от варианта оповещения о препятствии и от числа используемых УЗ-датчиков. Самые простые модели устройств подают лишь звуковые сигналы, а более современные, как было сказано, могут выводить важную информацию на дисплей.

Чем большее число датчиков предусмотрено в радаре, тем качественнее он будет работать (за счет увеличения угла обзора). Но здесь есть один нюанс. Самостоятельная установка подобных парктроников (с множеством УЗ-датчиков) связана с рядом сложностей. Далеко не каждый автомобилист сможет разобраться в хитросплетениях проводов и правилах их подключения. Важно иметь в виду, что монтаж парковочного радара будет тем сложнее, чем большим количеством датчиков он располагает. Будьте готовы к этому, приобретая самое новое устройство для своего авто.

2 Монтаж парковочного радара – с чего начнем?

Установка любых видов парктроников выполняется по одной схеме. Она состоит из трех этапов:

1. Размещение УЗ-датчиков.
2. Монтаж экрана, если таковой имеется.
3. Непосредственно подключение устройства.

Установка парктроника

Максимально подробно узнать о том, как установить парктроник своими руками, можно из инструкции, прилагаемой к конкретной модели радара. Для монтажа интересующих нас приспособлений следует приобрести растворитель 646, изоляционную и малярную ленты, шуруповерт (вместо него можно использовать электрическую дрель), набор рожковых и торцевых ключей, обыкновенный строительный гвоздь небольшой толщины либо шило, маркер и рулетку, фрезу или сверло. После приобретения парктроника и всех указанных выше инструментов можно приступать к монтажу датчиков. Этот процесс очень ответственный. От того, насколько правильно вы установите датчики, напрямую зависит качество работы парковочного радара и длительность его безаварийной эксплуатации.

Вам нужно внимательно изучить инструкцию и узнать из нее оптимальные параметры монтажа УЗ-измерителей. Ориентируясь на рекомендации производителя, осуществляете разметку (при помощи маркера и рулетки) на бампере своего транспортного средства, определяя точки размещения датчиков. Обязательно осмотрите бампер с внутренней стороны. Нередко там присутствуют элементы, которые могут помешать установке датчиков. Если таковые имеются, намечаемые точки следует сдвинуть. После разметки загоняете авто на яму либо поднимаете его на эстакаду и демонтируете бампер. Заранее подготовьте ровную поверхность, на которую вы уложите снятую конструкцию.

Следующий шаг – прокалывание бампера (гвоздем, шилом) в отмеченных точках. Эту операцию нужно выполнять крайне аккуратно. Заметим, что обойтись без нее нельзя. Проколы позволят правильно отцентрировать фрезер либо сверло и указать места расположения отверстий на внутренней стороне бампера. Теперь нужно высверлить «дыры» в бампере. Здесь очень важно, чтобы сверло входило в него перпендикулярно, без малейших отклонений. Все УЗ-измерители обязаны устанавливаться строго по горизонтали. Если монтаж будет выполнен со смещением, эффективность функционирования радара будет минимальной.

Перед сверлением желательно наклеить малярную ленту на бампер. Тогда вы точно не повредите его лакокрасочное покрытие.

После сверления можно устанавливать УЗ-датчики. На них имеется маркировка (английские буквы). Монтаж ультразвуковых приспособлений осуществляется в алфавитном порядке. Другими словами, начинать установку всегда следует с датчика с литерой А. Затем ставить измеритель с маркировкой В и так далее. Первый датчик монтируется на крайней левой точке, последний – на крайней правой. Установив все УЗ-измерители, закрепите в общий жгут все провода, которые идут от датчиков. Зафиксировать проводку можно хомутами-стяжками либо изоляционной лентой. Теперь ставьте бампер назад и заводите через технологическое отверстие жгут проводов в багажник.

3 Ставим дисплей и подключаем устройство – действуем аккуратно

Если вы приобрели на свой автомобиль современный парктроник, придется повозиться с монтажом дисплея. Последний выполняется в виде узкой полоски, показывающей уровень сигнала от датчиков, или в виде полноценного жидкокристаллического экрана небольших размеров. Монтировать дисплей разрешается в любое место салона. Где именно его поставить, решает сам водитель. Главное, чтобы вам было удобно смотреть на него во время парковки задним ходом и маневрирования.

Парктроник с дисплеем

Корпус дисплея фиксируется скотчем (используйте двухсторонние изделия). Обязательно обезжирьте растворителем участок, на котором будет крепиться экран. После этого нужно протянуть через салонную обшивку проводку. Данная операция вызывает немало трудностей. Но выполнять ее нужно. Не рекомендуется протягивать провода под обшивкой пола, так как есть высокая вероятность их повреждения ногами водителя или пассажиров. Специалисты советуют прятать проводку в потолочную обшивку. Остались мелочи – соединение экрана и датчиков в единую систему. Процедура осуществляется при помощи проводов, идущих в комплекте с парковочным радаром. Схема проведения работ следующая:

1. В багажнике, куда был выведен жгут от датчиков, размещаете блок управления радара. Его следует надежно закрепить скотчем.
2. Подсоединяете все имеющиеся провода, создавая одну систему. На этом этапе вам не обойтись без инструкции к устройству. В ней четко указана схема, по которой должно производиться подключение парктроника. В принципе, такая процедура не вызывает у автомобилистов реальных проблем. В большинстве случаев фишки на проводах подходят под какое-либо конкретное отверстие (гнездо). Перепутать проводки практически нереально.
3. Проверяете работу самостоятельно установленного парковочного радара. Лучше всего делать это в месте, где нет интенсивного движения транспортных средств (например, на автостоянке или во дворе своего дома).

Без предварительной проверки парктроника выезжать на оживленные трассы нельзя. Вам нужно приноровиться к работе устройства, четко определиться, на какой именно высоте, на какой дистанции от препятствия радар подает предупреждающий сигнал. Разобравшись с нюансами, можете смело выезжать на улицы своего города. Устанавливая на машину новомодные устройства – навигаторы с видеорегистратором, навороченные бортовые компьютеры, музыкальные системы, глушилки автосигнализации, не забудьте и о монтаже парковочного радара.  С этим приспособлением вы будете чувствовать себя на городских улицах намного комфортнее!

tuningkod.ru

Установка парктроника самостоятельно своими руками

Доброго времени суток, уважаемые автовладельцы! Достаточно спорное утверждение о том, что лень – двигатель прогресса, всё чаще находит подтверждение при эксплуатации автомобиля. Люди, т.е. мы с вами, стараемся сделать комфортность и удобство авто, максимально отдав права на управление электронике.

Характерным примером тому, является установка парктроника на автомобили. Какие-то марки или модели уже с конвейера выходят в стандартной комплектации с парковочными радарами. На какие-то модели авто требуется самостоятельная установка парктроника в штатные места или без них.

Что такое «парктроник», и для чего он нужен

Парктроник Spark, видео

Парковочный радар – электронное устройство, позволяющее производить маневрирование (парковку в частности) в сложных условиях города. К парктроникам можно относиться скептически, можно их вообще не воспринимать, но то, что они облегчают процесс маневрирования – это факт.

Принцип действия парктроника
Основной задачей парковочного радара является предупреждение водителя авто о наличии препятствий в «мёртвой» зоне обзора. Система сигнализирует водителю звуковыми или световыми сигналами о приближении к препятствию: столб, бордюр, автомобиль и т.д.

Уже не является удивительно-фантастической новинкой наличие парктроника с видеокамерами, выводящими изображение на дисплей, или на лобовое стекло автомобиля.

Традиционная комплектация и принцип работы парктроника

• датчики в количестве от 2 до 8 штук. Естественно, большее количество датчиков, увеличивает сектор обзора парктроника;
• ЭБУ (электронный блок управления) для обработки информации и передачи её водителю;
• при совершении манёвра датчики подают ультразвуковой сигнал, который, встретив препятствие, отражается и возвращается на датчик;
• сигнал о помехе принимается ЭБУ, обрабатывается и передаётся водителю. В зависимости от типа парковочного радара, информация может быть: звуковая, визуальная или комплексная. Визуальная информация, в традиционных, бюджетных парктрониках выводится на ЖК дисплей.

Установка парктроника своими руками

Установка парктроника самостоятельно не потребует от вас особых знаний и квалификации. Если ваш автомобиль уже имеет штатные места для установки датчиков парктроника, то задача упрощается. Если же нет, то вам придётся произвести некоторые расчёты самостоятельно.

Как самостоятельно установить парктроник ParkCity, видео:

Главное теперь – это правильный выбор правильного парктроника. Этот выбор должен основываться на: ваших финансовых возможностях и ваших пожеланиях к бренду. Не помешает информация о различных типах парктроников, которыми пользуются люди. Её вы легко получите на форуме автомобилистов своего родного города или просто в сети.

Важно, в поисках информации, указывать модель своего автомобиля. Это связано с тем, что конструктивные особенности бамперов у разных марок авто разные. Это нужно учесть прежде, чем начинать выбор устройства.

Как установить парктроник своими руками?
Приобретая комплект с парковочным радаром, внимательно ознакомьтесь с инструкцией по самостоятельной установке парктроника. Если она есть, но не переведена, или её просто нет, не рассматривайте это устройство. Даже если вас удовлетворяет стоимость и его «чудо»-характеристики.

Выбор сделан, комплект куплен. Схема подключения в инструкции. Осталось выделить время и установить парктроник. Кстати, в комплект парковочного радара должна входить и фреза по размеру датчиков. Обратите на это внимание.

Ну, а теперь, давайте начнем устанавливать парктроник своими руками:

• место для установки ЭБУ. Традиционно блок управления размещается в багажнике авто. Выбор за вами, куда его приспособить.
• место для датчиков. В нашем случае – это 4-е датчика. Готовим бампер. Желательно его вымыть, затем приступаем к разметке. Разметку бампера удобнее производить маркером, его следы потом легко смываются спиртом.
• разметка мест. В-первую очередь размечаем места для крайних датчиков на радиусных частях бампера. Расстояние между отметками делится на 3 части для оставшихся двух датчиков. В прилагаемой к комплекту схеме должны указываться параметры размещения. В частности высота размещения датчика от земли, как правило – 50 см.
• просверливаем по разметке с помощью фрезы отверстия в бампере и производим установку датчиков. Не сочтите за труд, подстрахуйтесь и посадите датчики на клей или на силикон.
• подключаем датчики к блоку управления и далее к монитору, руководствуясь схемой устройства.
• тестируем парковочный радар, прежде, чем выезжать по традиционному маршруту. Тестирование позволит вам определить: как и на какие препятствия срабатывает парктроник. Отчего происходят ложные срабатывания и т.д.

Вот, пожалуй, и всё. Удачных вам манёвров!

cartore.ru
