Замена гидрокомпенсаторов ВАЗ 21214 | Элементы конструкции, особенности замены – на промышленном портале Myfta.Ru

Большая часть современных автомобилей вне зависимости от модели и марки оснащаются гидрокомпенсаторами, которые позволяют на автоматическом уровне устранить зазоры, появляющиеся в газораспределительном механизме.

Установку или замену гидрокомпенсаторов ВАЗ 21214 стоит проводить только после изучения всех процессов и деталей, которые могут хоть как-то соприкасаться с ГК.

Очень важную роль в двигателе внутреннего сгорания играет специальный газораспределительный механизм. Эта роль заключается в распределении воздуха или какой-либо горючей смеси по цилиндрам двигателя, а также выпуске отработанных газов.

Стоит отметить, что газораспределительный механизм состоит из нескольких частей, среди которых можно отметить такие, как:

  • клапаны с пружинами;
  • распределительный вал;
  • штанги;
  • толкатели;
  • коромысла.

Замену гидрокомпенсаторов ВАЗ 21124 и ВАЗ 21214 стоит проводить только в том случае, когда вы точно знаете порядок закрытия и открытия клапанов. Кстати, он задается благодаря специальным выступам, которые являются незаменимыми составляющими распределительного вала и называются кулачками.

Существует две вариации расположения распределительного вала:

  • внизу блока цилиндров;
  • в головке блока цилиндров верхняя часть.

Коленчатый вал передает распределительному валу специальную энергию, с помощью которой они и работают.

При условии, что распределительный вал располагается в нижнем положении, применяющемся для открытия клапанов, которое передается через штанги, коромысла и толкатели. Если же распределительный вал расположен сверху, то усилие передается через специальные толкатели.

Стоит отметить, что передача усилия с помощью штанги ли рычага также не исключена. Более того, во время нагревания двигателя до максимальной рабочей температуры возможно нагревание различных деталей, относящихся к газораспределительному механизму, из-за чего эти детали могут увеличиваться в размере. Собственного говоря, именно этот факт и приводит к недостаточно плотному закрытию указанных клапанов, что негативно влияет на работу двигателя.

Для этого и предусмотрен специальный зазор, предотвращающий недостаточную герметичность детали. Чаще всего такой зазор может составлять доли миллиметров, а устанавливается он исключительно отдельно от выпускных и впускных клапанов. Иногда зазор может увеличиваться, чаще всего это происходит из-за изношенности двигателя, а это означает, что потребуется сделать регулировку клапанов. Такая манипуляция считается достаточно ответственной и невероятно сложной, поскольку при неправильном выставлении зазора детали могут неправильно или неплотно закрываться.

Из-за этого могут появиться различные стуки, которые приводят к ускоренному износу газораспределительного механизма. Благодаря гидрокомпенсаторам ВАЗ 21214 можно избежать подобных проблем и помочь клапанам двигателя определенного автомобиля работать без стуков и герметично закрываться.

Принцип работы самого ГК заключен в том, чтобы изменяться в зависимости от величины указанного зазора, который есть в газораспределительном механизме. Действие специальной пружины приводит к увеличению его длины с помощью перемещения деталей. Важную роль в этом процессе играет и масло, подающееся из системы смазки двигателя машины.

Гидрокомпенсаторы ВАЗ 21124 состоят из таких элементов:

  • обратный клапан;
  • плунжерная пара;
  • корпус;
  • пружины плунжера.

Важно при замене гидрокомпенсаторов ВАЗ 21214 учитывать тот факт, что это детали работают так:

  1. Сначала от кулачка распределительного вала, расположенного в двигателе, передается усилие толкателю, благодаря которому вызывается определенное воздействие на плунжер со стороны плунжерной пары.
  2. Далее плунжер должен выйти из втулки, одновременно подбирая указанный зазор.
  3. После этого через клапан начинает поступать масло, находящиеся в специальной системе смазки, предназначенной для двигателя авто.
  4. Только тогда, когда масла уже достаточно, специальный шариковый клапан может закрыться, тем самым устранив с помощью пружины доступ масла.
  5. После того, как кулачок повернулся к толкателю выпуклой стороной, он начинает перемещать его вниз, надавливая на него. Стоит отметить, что на клапан ГРМ при этом передается усилие от данного агрегата.
  6. Непосредственно после этого через специальные зазоры выталкивается достаточно небольшое количество масла, благодаря чему гидрокомпенсатор ВАЗ 2114 уменьшается в длине, а тем самым образуется небольшой зазор.

Абсолютно все утечки, которые могут образоваться из-за работы указанного механизма, за счёт поступления масла компенсируются. Кстати, масло поступает из системы смазки двигателя. Также во время работы все детали нагреваются и расширяются, что имеет влияние на определенное количество масла, поступающего заново.

Такие действия ГК несомненно помогают уменьшить износ различных деталей газораспределительного механизма.

Если вы решили произвести замену гидрокомпенсатора ВАЗ 21124 или любой другой модели ВАЗ, то с помощью нашего сайта можете осуществить покупку комплекта деталей, которые необходимы для такой замены. Сделать это можно за считанное время, связавшись с поставщиком или просто разместив своё объявление на сайте.

myfta.ru

Замена гидрокомпенсаторов рычагов привода клапанов двигателя ВАЗ-21214

Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.

Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).

Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.

При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).

Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.

В нормальном состоянии гидроопора должна прожиматься со значительным усилием.

Если же усилие невелико, гидроопору необходимо заменить.

Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).

Головкой «на 24» отворачиваем гидроопору рычага привода клапана

… и вынимаем ее.

Таким же образом демонтируем гидроопоры рычагов других клапанов.

Снимаем рамку подачи масла к гидроопорам.

Сдвигаем с трубки рамки маслоподводящую втулку гидроопор

… и снимаем ее.

Аналогично снимаем еще три маслоподводящие втулки гидроопор.

Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.

В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.

Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.

Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.

Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.

Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.

Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров

avtomechanic.ru

Как правильно устанавливать гидрокомпенсаторы на ниве. Как правильно устанавливать. KakPravilno-Sdelat.ru

» Как правильно устанавливать

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте .Мой рассказ будет в нескольких пунктах.
1. Устройство и работа гидрокомпенсаторов
2. Проверка
3. Установка (2 способа)
Будут прилагаться видео
Итак:
1. Устройство и работа гидрокомпенсаторов
Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки. Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива.

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?
Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. Проверка
Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.
Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе.
Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ)
Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Снятые гидрики и рампа

Гидрокомпенсаторы ваз 21214

С каждым днем автомобили становятся все более совершенными и более умными. Выпускаются новые системы, приборы и устройства, которые позволяют нам уделять меньше времени на обслуживание и ремонт автомобиля. К таким устройствам относятся и гидрокомпенсаторы (ГК).

Итак, гидрокомпенсаторы – это устройства, которые самостоятельно регулируют зазор клапана. Специально созданные для смены механических регуляторов газораспределительных механизмов, которые были менее эффективны. Обычный клапан, устанавливаемый на двигатель ваз 21214, не имеет ГК, поэтому каждые 10 тыс. км. приходится вручную регулировать зазоры с помощью специального щупа. Если этого не делать, то возрастает расход топлива, двигатель автомобиля начинает шуметь и снижаются динамические характеристики. Становится понятно, что механическая регулировка к изжила себя. И вот на смену “механике” пришли гидрокомпенсаторы. С ними все оказалась куда проще: они сами выставляют нужный зазор клапана, тем самым увеличивают ресурс двигателя и снижают расход топлива.

Как устроены гидрокомпенсаторы ваз 21214 можно посмотреть на картинке ниже:

Плюсы и минусы

+ Тихая работа двигателя

+ Увеличение ресурса системы газораспределения

+ Уменьшение расхода топлива

— Необходимо более качественное масло

#8212; Дорогостоящий и сложный ремонт

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

  1. Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
  2. Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
  3. С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!

Замена гидроопор клапанов Нива Шевролет

Если при работе двигателя на холостом ходу прослушивается постоянный стук клапанов, неисправны гидроопоры рычагов привода.

Дефектные гидроопоры замените.

Вам потребуются: ключи на 10 , на 13 , на 17 , на 24

2. Проверьте гидроопоры, для чего нажмите поочередно на рычаги привода клапанов, стараясь утопить плунжеры опор.

Усилие утапливания плунжера исправной гидроопоры достаточно велико, а у неисправной, напротив, плунжер утапливается легко.

3. Проворачивая коленчатый вал, совместите метку на звездочке распределительного вала с меткой (приливом) на корпусе подшипников распределительного вала (см. Проверка и установка фаз газораспределения по меткам ).

6. удерживая плунжер натяжителя, снимите звездочку с распределительного вала, не разъединяя ее с цепью. Проследите, чтобы цепь не вышла из зацепления со звездочкой вала привода масляного насоса.

8. Отверните гайку шпильки крепления корпуса подшипников распределительного вала, одновременно крепящую штуцер трубопровода подвода масла к гидроопорам, и.

12. снимите корпус подшипников вместе с распределительным валом со шпилек головки блока цилиндров. Чтобы облегчить обратную установку корпуса подшипников с распределительным валом, после их снятия старайтесь не проворачивать вал в корпусе.

Если не удалить масло из отверстия головки блока, гидроопору не удастся завернуть до конца, и привод клапана не будет нормально работать.

17. Установите рычаг привода клапана и распределительный вал в порядке, обратном снятию. Гайки крепления корпуса подшипников распределительного вала затягивайте в последовательности, показанной на рисунке.

18. Утопите плунжер замененной гидроопоры, как это делали при проверке, до появления зазора между рычагом клапана и кулачком распределительного вала.

19. Установите все ранее снятые детали в порядке, обратном снятию.

Добавить комментарий

Источники: http://www.drive2.ru/b/1623852/, http://vaz-21214.ru/dvigatel/gidrokompensatory-vaz-21214.html, http://autoruk.ru/niva-shevrolet/dvigatel/zamena-gidrokompensatorov-klapanov

Комментариев пока нет!

kak-sdelatpravilno.ru

Замена гидрокомпенсаторов на болты Шевроле Нива

Российские внедорожники NIVA Chevrolet изначально выпускались с двумя вариантами двигателей: ВАЗ-2123 с показателями объема 1,7 л., Z18XE от автопрома с немецким качеством Opel, объём которого составляет 1,8 л. Если на автомобиле стоит модифицированный немецкий мотор, то сбоев от него не стоит ожидать. С российской сборкой дела обстоят сложнее, так как, по отзывам автовладельцев, со временем возникает стук, двигатель начинает работать с перебоями, что приводит к преждевременной замене гидрокомпенсаторов. Если слышится стучащий звук клапанов, опытные автомеханики рекомендуют вначале произвести замену моторного масла и масляного фильтра.

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Если наблюдается характерный клапанный стук при разогретом двигателе, то обыкновенной сменой масла не обойтись. Предстоит работа со снятием «головки» и распредвала с дальнейшим очищением каналов. Если эта работа не принесла положительных результатов, потребуется произвести замену гидравлических компенсаторов.

Конструкция гидрокомпенсаторов на Нива Шевроле

На всей классике двигателей ВАЗ в механизм газораспределения монтировали рокера, а зазоры клапанов регулировали при помощи специальных винтов. Моторные системы моделей 2123 Niva Chevrolet оснащены гасителями гидравлического удара, которые похожи по форме на регулировочные болты. Зазорные отверстия устраняют за счет вытеснительных элементов и нужного давления масла в моторе. Сложная на первый взгляд конструкция состоит из таких частей:

  1. Корпус гидрокомпенсатора.
  2. Возвратная пружина.
  3. Плунжерная пара, которая делится на две запчасти – верхнюю и нижнюю.

Причины возникновения характерного стука:

  • недостаток давления масла в системе;
  • масляные каналы в моторе загрязнены, из-за чего происходит засорение всей смазочной системы;
  • нехватка масляного материала в конструкции;
  • зона, предназначенная под гидрокомпенсатор, истерта;
  • произошел износ деталей и составных частей устройства, предназначенного для автоматической регулировки тепловых зазоров клапанов двигателя.

Пошаговый порядок замены гидрокомпенсаторов

В случае если не удается устранить стук в механизме, потребуется произвести замену на новые запчасти. Автомобиль ставят на ровное место, включают ручник и нейтральную передачу.

Ход работ:

  1. Демонтируют воздуховод.
  2. Освобождают клапанную крышку от патрубков и откручивают хомуты.
  3. Откручивают 8 болтов, которые фиксируют клапанную крышку.
  4. Выставляют метку на распредвале, и метку оставляют на задней части шестерни.
  5. Болт «звездочки» ослабляют и снимают цепной натяжитель.
  6. Натяжитель рекомендуется погрузить в плунжер и зафиксировать при помощи гайки с колпачком.
  7. Откручивают все крепежные единицы, фиксирующие распределительный вал, а после его снимают.
  8. Вывинчивают 8 рокеров и откручивают компенсаторы.
  9. Производят установку новых запчастей, затягивать их следует с усилием в 2 кгс, с применением специального инструмента.
  10. Рокеры устанавливают на свои места.
  11. Сверяют намеченные метки стыковки и крепят на свое место распределительный вал.
  12. Монтируется звездочка и натяжитель цепи.
  13. Перед затяжкой цепи следует проконтролировать, чтобы все метки совпадали, затем производят финишную фиксацию гайкой, предназначенной для натяжки цепи.
  14. Клапанная крышка ставится на место, производят присоединение всех патрубков. При этом рекомендуется произвести зрительную ревизию патрубков и хомутов. Если обнаружены признаки износа, их следует заменить.
  15. Производят пуск мотора и слушают его работу. При первом запуске возникнет то же характерное постукивание, но как только система заполнится маслом, он больше возникать не будет, так как работа мотора пришла в норму.


Рекомендуется промывать в бензине демонтированные гидрокомпенсаторы. После очистки их проверяют на работоспособность, для этого потребуется нажать на плунжер пальцем. Если он рабочий, то его можно вернуть на место.

Необходимые инструменты и материалы

Чаще поломки происходили с моделями, выпущенными до 2008 года и имеющими гидроусилитель руля. После завод-изготовитель начал устанавливать компенсаторы импортного производства. Новые запчасти не подходят под старые модели головок. Решение задачи – заменить гидрокомпенсаторы на стандартные регулировочные болты. Понадобится:

  • стопорная пластина – 4 шт.;
  • регулировочный болт – 8 шт.;
  • в комплектацию входят гайки и втулки;
  • нагрузочная пружина – 8 шт.

Кроме всего вышеперечисленного, потребуется приобрести 213-й распредвал для модели до 2008 года. Это изделие имеет другую конфигурацию запасных частей, предназначенных для эксплуатации с опорной системой. В комплектации с ними двигатель будет работать более отзывчиво. Чтобы отрегулировать тепловой зазор, нужен щуп 0,15 мм. Из инструментов потребуется набор гаечных ключей.

Демонтаж гидрокомпенсаторов

Процесс выполнить несложно, если автолюбитель имеет представления о регулировке клапана на классике ВАЗ. Вся работа занимает около одного-двух часов. Действия производят в таком порядке:

  1. Машину следует установить на ровной поверхности, включают ручной тормоз и нейтралку.
  2. Освобождают крышку автоклапанной системы от всех патрубков и шлангов, вынимают воздуховод.
  3. Открывают клапанную крышку, свинчивают 8 гаек.
  4. Мотор выставляют в положение ВТМ четвертого цилиндра. Понадобится совместить метки на приливной части распредвального корпуса и шестерни.
  5. Приспособление для фиксации шестерни распредвала снимают.
  6. Убирают натяжитель цепи.
  7. Чтобы демонтировать распредвал, понадобится развинтить его крепежные элементы.
  8. Следующими по очереди демонтируют рокера – 8 шт.
  9. Свинчивают гидрокомпенсаторы.
  10. Зоны установки втулок очищают от следов масла.
  11. Ставят четыре стопорные пластины и фиксируют их втулками.
  12. Болты регулировки размещают во втулки, устанавливают рокера и фиксирующие пружины.
  13. Делают установку распредвала, заранее новую запчасть рекомендуется обработать маслом.
  14. Ставят шестерню приводного вала и вкручивают крепежный болт.
  15. Ставят натяжитель цепи ГРМ.

Установка болтов и особенности сборки

Установка классических болтов вместо компенсаторов позволяет избавиться от множества проблем и непредсказуемости их работы. Новые гидрокомпенсаторы стоят недешево, а гарантии, что они не начнут стучать снова, нет. По этим причинам автолюбители все чаще используют регулировочные болты. При этом придется отдельно отрегулировать клапана и немного по-другому выполнить действия по сборке двигателя.

Нюансы:

  1. Тщательным образом очищают все отверстия для болтов.
  2. Ставят пластины и закручивают новые патрубки.
  3. Ввинчивают болты и входящие в комплект пружины, клапанные рокера.
  4. Распределительный вал размещают на свою сборную точку и производят регулировку натяжения цепи. Рампа подвода масла на данном этапе не устанавливается.
  5. Далее производят регулировку клапанной системы.

Зазор клапанов

Настройку клапанной системы производят по такой же схеме, как и на классическом автомобиле ВАЗ. В режиме совмещенных маркировок производят настройку зазора с использованием щупа на шести и восьми клапанах, поворачивают вал на 180 градусов, далее седьмой и четвертый, после регулируют на 180 третий и первый, последних пол оборота – второй и пятый клапанные элементы.

  1. Регулировка выполняется с применением широкого щупа или индикатора.
  2. Смену запасных частей потребуется производить каждые 10-15 тыс. км.
  3. Расстояние на клапанах в 0,15 мм выставляется с применением щупа, его следует регулировать лишь при холодном запуске. В противоположном случае, если значение будет меньше – есть риск прогорания, если показатель увеличен, то возникнет стук.

Техническое внедрение гидрокомпенсаторов в двигатели ВАЗ произошло с особыми сложностями. Кажется, что парные элементы имеют простую конструкцию. Для производства запчасти требуется высокоточная комплексная аппаратура и эксперты соответствующего уровня. Эти важные особенности у завода ВАЗ отсутствовали, по этой причине замена гидрокомпенсаторов на болты в автомобиле Шевроле Нива – наиболее рациональный вариант.

krepezhinfo.ru

Техника. Ремонт Нивы. Стук гидрокомпенсаторов 21214

 Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.



Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа.
2. Отвернуть клапанную крышку.
3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости)
4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко.
5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке.
6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую)
7. Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута.
8. Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой.
10. снимаем все рокера, укладывая в последовательности их исходного положения.
11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные.
12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли.

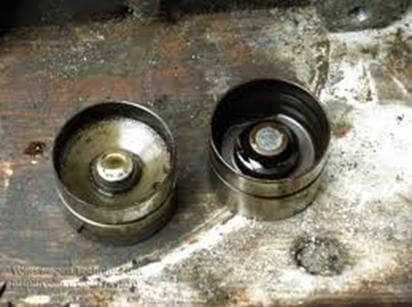

13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами)
14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой.

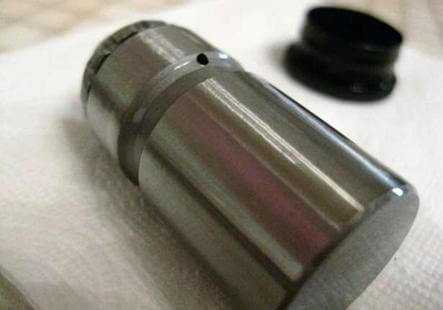

15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия — он не исправен. Остальные — будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.
16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак — износ на рокерах и клапанах)
17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит — есть вероятность убиения головки блока.
19. Укладываем на место рокера. (В случае сильного износа — заменяем)
20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было.
21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25)
22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30)
23. Срезаем хомуты с звездочки.
24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.
25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут — первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Копирайт — мой.

mar-man.livejournal.com

Замена гидрокомпенсаторов на ниве

Меняем Гидро компенсаторы на ниве 3д
Ремонт в гараже гидро компенсаторов на ниве. Как в гараже поменять гидро опоры. Учебное пособие для начинаю…
Гидрокомпенсаторы. Проверка и ремонт. ВАЗ 21214 Нива
Замену гидроопор рычагов привода клапанов проводим при появлении характерного стука в клапанном механизм…
Последствия стука гидрокомпенсаторов нива
Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками….
ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ
В видео показали как найти неисправные гидрокомпенсаторы на Ниве Шевроле.
ШНИВА ЗАМЕНА ГИДРОКОМПЕНСАТОРОВ +…
Шевроле-Нива приехала на замену гидрокомпенсаторов, но в ход пошёл и распредвал с рокерами. Вот сссылка…
Стук ДВС. Стучат Гидрокомпенсаторы Устранить 3 мин БЕЗ РЕМОНТА ДВС. Причины стука гидрокомпенсаторов
Быстрое устранение стука двигателя. Все Причины стуков гидрокомпенсаторов и их устранение. Стучат гидроко…
Гидрокомпенсаторы на НИВЕ!!! Нива 2121 стук гидрокомпенсаторов!Как заменить ГИДРОКОМПЕНСАТОРЫ на солдатики. Гидронатяжитель на автонатяжитель Шевроле Нива.
Петрович покажет замену гидрокомпенсаторов на солдатики. Сделаем регулировку клапанов . Сделаем замену…
Обслуживание гидрокомпенсаторов LADA NIVA(21214) Тайга.
Связь, коммерческие запросы: [email protected] Помощь каналу: ПриватБанк 5168 7556 3188 1725, WMZ Z318291300563, WMU …
Шеви Нива.Замена гидриков на болты.
Заменил гидро опоры на механические опоры (болты) Делал в первый раз.Адреналин при запуске мотора зашкалива…
проблемы с гидрокомпенсаторами решаймы только нужно повозится120 меняем гидрокомпинсаторыРазница работы мотора на гидриках и болтах
Нива Шевроле. Работа мотора на гидрокомпенсаторах и болтах. На болтах мотор работает ровнее — что видно…
Зап части для замены гидро компенсаторов
То что нужно для замены гидро опор на механические опоры клапанов. Авто здесь https://www.drive2.ru/r/chevrolet/1399010/ Компле…
ШЕВРОЛЕ НИВА гидрики развалились пора менять головку
Машина затроила на ходу — развалился гидрокомпенсатор но это были только цветочки.

avtoclubvideo.ru

Замена

Отправить ответ

avatar
  Подписаться
Уведомление о
