Как правильно установить фаркоп на ВАЗ 2107?

На чтение 3 мин. Просмотров 338

Фаркоп предназначен для буксировки различного рода прицепов и других автомобилей. В связи стем, что нагрузка на него будет очень большая, то и надежность крепления должна быть высока. Кроме того, на каждом фаркопе предусмотрена проводка для подключения сигнальных фонарей.

Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 она составляет порядка 350 кг. Прицепы могут быть от маленьких 400 кг до больших – 600 кг.

ВАЗ 2107

В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Комплектация

При покупке атрибута в комплекте имеется:

сам фаркоп;
инструкция по установке;
болты для крепления;
проводка и розетка для подключения фар прицепа.

Что необходимо помнить?

Любой фаркоп на автомобили марки ВАЗ, вплоть до 2107, имеет одинаковое строение и, следовательно, крепится на то же количество болтов, которых насчитывается 6 – 4 к днищу и 2 к креплениям бампера. Чтобы установить фаркоп на отечественный автомобиль марки ВАЗ 2107 не потребуется много знаний и умений.

Фаркоп на ВАЗ 2107

Здесь всего лишь необходимо проявить некоторое усердие и внимательность.

Во-первых, дно багажника необходимо усилить, ведь при полной загрузке прицепа и самого автомобиля, давление на днище вырастет вдвое, при этом нагрузка будет сконцентрирована в 4 точках. А это может выгнуть металл, поэтому рекомендуется под болты со стороны багажного отсека подложить широкие пластины.
Во-вторых, после сверления отверстий необходимо обязательно обработать эти места грунтом и мастикой. Это сохранит не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга. Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

в пластмассовом корпусе;
в металлическом.

Оба варианта оснащаются защитными крышками, которые предохраняют контакты, когда прицеп отсоединен. Более надежным и долговечным является металлический корпус, но такой разъем будет значительно дороже и чаще всего в комплекте не поставляется.

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

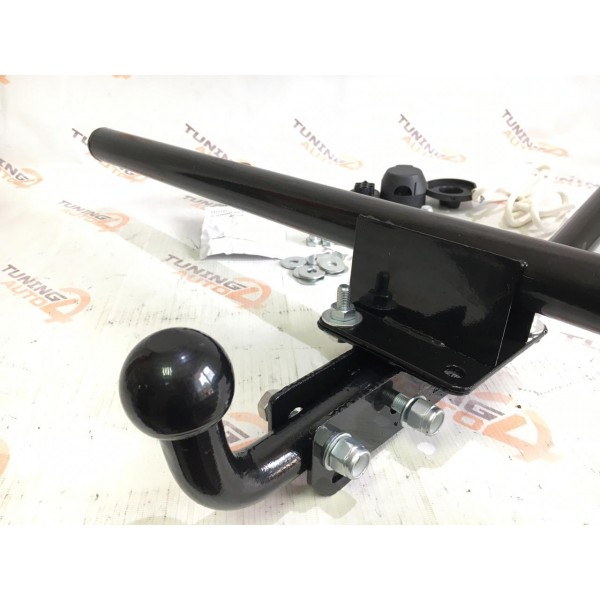

Фаркоп Лидер-Плюс для ВАЗ 2107 (разборное) 1982-2014. Артикул VAZ-11H

Фаркопы Лидер-Плюс с несъемным креплением крюка выпускаются с шаром типа Н:

Технические данные	шар А
Диаметр сцепного шара (мм)	50
Вертикальная нагрузка на шар, не более (кг)	75
Допустимая полная масса прицепа, не более (кг)	1500

При разработке конструкции этого дополнительного оборудования были учтены:

параметры и особенности кузова марки автомобиля, на которую он будет устанавливаться, т. е. каждое из изделий оригинально;

интенсивность допустимой нагрузки. Рассчетная грузоподъемность фаркопа подтверждается лабораторными динамическими испытаниями, проводимыми по ГОСТ Р 41.55-2005;

Все части изделия окрашены методом порошкового напыления черной полимерной краской с повышенной износоустойчивостью.
Как правило, фаркоп Лидер Плюс устанавливается на штатные места автомобиля, предусмотренные заводом-изготовителем, без сверления дополнительных отверстий.
Снятие бампера необходимо. Установка большинства моделей не требует делать вырез на бампере, а значит целостность кузова и внешний вид авто сохранят свою первозданность.
Если завод-изготовитель автомобиля не предусмотрел штатные места для установки фаркопа, придется дополнительно просверлить несколько отверстий в днище багажника и закрепить конструкцию болтовыми соединениями, используя усиливающие пластины.

Вся продукция Лидер Плюс проходит обязательную сертификацию, что является гарантией высокого качества.

В комплект поставки входит все необходимое для монтажа: балка ТСУ с крюком, метизы, схема установки, семиконтактная розетка, монтажные провода, подробная инструкция по подключению электрики, защитный колпачок и паспорт изделия. Все упаковано в термоусадочную пленку.

См. подробнее:

Как сделать фаркоп своими руками + установка

Люди, которые имеют в собственности загородный или частный дом, то и дело испытывают нужду в транспортировке крупногабаритных грузов. В какой-то момент нужно доставить стройматериалы, которыми будет выполнена пристройка или ремонт, в другой – нужно вывести большое количество мусора с участка.

Также, не редко, люди, которые живут в частных домах и близки к природе, имеют в собственности лодку, с которой хочется периодически выбраться на отдых или рыбалку. Все это требует от человека немалых денежных работ на услуги грузоперевозчиков, но существует отличный способ сэкономить денежные средства – соорудить своими руками фаркоп.

Если вы не знаете что это, то поясним, фаркоп – это специальное тяговое устройство, которое позволяет буксировать малые прицепы и перевозить не очень тяжелые грузы.

Подобными устройствами обладает большинство иномарок, а вот отечественные автомобили, в большинстве случаев не имеют такого заводского устройства. Бесспорно, фаркоп можно приобрести в магазине автомобильных запчастей, но за него придется отдать не малую сумму, да и скорее всего это будет универсальная модель, которая не будет учитывать особенностей вашего автомобиля. Поэтому, если у вас есть немного времени, а также желание экономить, работая своими руками, вы можете сделать фаркоп самостоятельно.

Какие материалы понадобятся для самостоятельного изготовления фаркопа?

Для того, чтобы самостоятельно изготовить тягово-сцепной механизм, необходимо заранее подготовить все необходимые для этого материалы:

1. Шаровой механизм, который имеет встроенные проушины. Такое приспособление не трудно купить на любом автомобильном рынке.
2. Железная труба длиной в один метр.
3. Балка-уголок размером в полметра.
4. Фаркопочные гайки в количестве двух штук
5. Болты диаметром в четырнадцать миллиметров с гайками и шайбами под них.

Стоит отметить, что все буксировочные устройства подразделяются на съемные и стационарные. Стационарные фаркопы, ничем особенным не выделяются, а вот съемные – требуют дополнительных креплений из уголков и гаек.

Дополнительно стоит выделить тот факт, что фаркопы могут иметь откидные борта, которые упрощают процесс перевозки длинномерных грузов. Для того, чтобы смонтировать фаркоп такой конструкции, потребуется дополнительная труба прямоугольного сечения, а также лист металла.

Фаркоп своими руками

К сожалению, каждая марка автомобиля имеет свои особенности в процессе изготовления фаркопа своими руками, поэтому подробной инструкции мы предоставить вам не сможем, но ниже вы можете ознакомиться с общей последовательностью действий в данном процессе, что позволит не совершить глупых ошибок:

1. Демонтируем бампер транспортного средства.
2. Просверливаем в проушинах отверстия и привариваем их к метровой трубе.
3. Намечаем центр участка, к которому будет крепиться фаркоп. Если примерить сюда бампер, то центр участка должен располагаться между траверсами. В это место необходимо дополнительно наварить еще один отрезок металлической конструкции. Обычно для этого применяют газовую сварку.
4. Теперь нужно закрепить уголки на срединной части уже сваренной фермы фаркопа. Данная процедура нужна по двум причинам. Во-первых, так вся конструкция в целом будет более жесткой и надежной, а во-вторых – благодаря такой манипуляции, вы получите фаркоп съемного типа. Стоит отметить, что в финале этого этапа, необходимо приварить гайки к балке, отвечающей за угловое сечение, а после состыковать их с центральной частью конструкции.

5. Если требуется вывести на прицеп освещение, то используют технологию удлинения магистрали задней фары. Тем же способом можно вывести в прицеп электрическую розетку, которая присоединяется при помощи контакта с connector.

6. Финальным шагом в производстве жесткой рамы фаркопа, является ее грунтование и покраска.

Видео. Как сделать фаркоп своими руками

Стоит напомнить, что совсем недавно мы рассматривали как заменить ремень генератора своими руками. Процедура довольно проста, если выполнять её с правильным руководством.

Как установить фаркоп своими руками

Для начала, нужно понимать, что установка фаркопа является не сложной задачей, но требующей внимательного подхода. Если подходить к работам небрежно, то можно случайно сорвать проушины, что, в свою очередь, может привести к тому, что прицеп автомобиля станет неуправляемый. Это особенно опасно при перевозке тяжелых грузов. Все дело в том, что с высокой долей вероятности, возникновение такой проблемы во время движения, приведет с дорожно-транспортному происшествию.

В целом, для того чтобы смонтировать фаркоп, нужен ли автомобильный подъемник, либо гараж со смотровой ямой.

С процессом установки тягово-сцепного механизма вы можете ознакомиться ниже:

1. Для начала нужно подготовиться. Подготовительные работы заключаются в обесточивании электрической проводки, устранения любых материалов которые могут воспламениться, демонтаже всей обивки багажника, а также удаление всего его содержимого.
2. Далее следует организовать временное крепление фаркопа к его основному месту. Это делает при помощи хомутов, если проигнорировать данный этап, то приварить тягово-сцепной механизм будет крайне сложно.
3. Следующим шагом, нужно просверлить в днище багажного отсека отверстия диаметром в двенадцать с половиной миллиметров. В них вставляются болты, которые после закручиваются гайками со стороны фаркопа.
4. Далее нужно усилить несущие способности кузова. Для этого, необходимо в днище багажника проложить две лазейки, которые будут использоваться при монтаже накладки. Эти лазейки должны располагаться напротив нижних лонжеронов. В качестве крепежа все также используем болты и гайки, а в качестве инструмента идеально подойдет гаечный ключ семнадцатого или девятнадцатого диаметра.

5. Теперь нужно подготовить ходы для электрической проводки. Желательно подобрать такой участок, на котором бы ничего не мешало бы сверлению отверстий, а также соединению. Далее через проемы нужно протянуть кабель и подключить его к электрической системе автомобиля, при этом очень важно соблюдать цвета жил.
6. Теперь можно возвращать обивку багажного отсека на место. Если ее необходимо доработать под появившиеся новые элементы багажника, то проще всего это сделать обычными ножницами.

Видео. Как установить фаркоп своими руками

Как видите, в создании фаркопа своими руками нет ничего сложного, главное внимательно и тщательно подходить к процессу.

Как установить фаркоп на ваз 2114

Как поставить фаркоп на ваз 2114

4 простых шага по установке фаркопа для ВАЗ 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

Компания-производитель.

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

Желтый (Указатель левого поворота).
Свободный.
Черный (Масса).
Белый (Указатель правого поворота).
Свободный.
Красный (Стоп-сигнал).
Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Несколько секретов как поставить фаркоп на ВАЗ 2114

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:

Все электроработы рекомендуется проводить с применением тестера.
Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:

Можно ли установить фаркоп на ВАЗ 2114?

Фаркоп на ВАЗ 2114 — это приспособление, позволяющее сцеплять прицеп и автомобиль. Подобное устройство дает возможность владельцам легкового транспорта на прикрепленных прицепах перевозить грузы. Специалисты выделяют 3 типа фаркопов:

Сварная конструкция более надежная и доступная по стоимости, чем съемный аналог. Изделие первого типа не демонтируется. Фланцевое устройство устанавливается на специальной площадке, предварительно устроенной на автотранспорте.

Правила выбора фаркопа

Правильно подобрать прицепное приспособление можно, учитывая марку, модель и год выпуска машины. Эксперты советуют приобретать исключительно сертифицированные конструкции. Подобные приспособления чаще всего используют охотники, дачники, автотуристы и рыболовы. Фаркоп крепят к раме или к кузову легкового транспорта, что обеспечивает механическое и электрическое соединения между машиной и прицепом.

В комплекте с тягово-сцепным устройством (ТСУ) идет инструкция по его установке. Требуется выполнить крепление к кузову через кронштейны, к его силовым элементам и полу в багажнике. Монтаж фаркопа на ВАЗ 2114 довольно простой благодаря наличию штатных мест крепления. Аналогичные точки предусмотрены в моделях ВАЗ 2108-2115 и «Шевроле-Нива».

В процессе установки тягово-сцепного устройства на 2108 требуется снять задний бампер. В некоторых моделях ВАЗ режут бампер по шаблону, идущему в комплекте с фаркопом. Крепежные отверстия необходимо тщательно обработать антикоррозийным средством. В ТСУ предусмотрено 2 элемента:

Первый элемент фиксируется на нише запаски, а 2-й — между лонжеронами в задней части. Обе детали стягиваются 4-мя болтами. На кузове расположены точки крепления, которые достаточно слегка расширить, чтобы получить жесткую конструкцию.

Пошаговая инструкция по установке

Прицепное устройство на ВАЗ 2114 должно быть добротно сваренным, из толстого металла. Геометрические размеры и отверстия должны быть точно выдержанными, чтобы не потребовалось высверливать и подгибать детали в процессе установки.

Специалисты рекомендуют проверять качество краски на изделии, которая защищает его от ржавчины и сохраняет привлекательный внешний вид. Самостоятельная установка фаркопа на ВАЗ выполняется с помощью следующих инструментов:

набора ключей;
электродрели с фрезой.

Предварительно устанавливают поперечную балку. Чтобы расширить отверстия лонжеронов сзади, применяют дрель с фрезой. Затем необходимо поднять шумоизоляцию (со стороны багажника), вставив пластины в прямоугольные отверстия задних лонжеронов. К последним элементам приварены гайки. Отверстия при необходимости расширяются по аналогии дрелью с фрезой. Подобный тюнинг производится вдвоем.

На 2-м этапе один человек прикладывает к лонжеронам поперечную балку и закрепляет ее болтами. Помощник вставляет пластины с приваренными гайками на болты (со стороны багажника). Глушитель снимают или отсоединяют от 2-х задних резинок, чтобы он опустился под тяжестью собственного веса. Гайки требуется наживить, но не затягивать.

На 3-м этапе крепят продольную металлическую деталь с фаркопом. Помощнику необходимо заняться установкой болтов в отверстия в запаске сверху. Затем прикладывают металлическую деталь и слегка закручивают гайки.

Следующий этап предусматривает соединение 2-х металлических деталей с помощью 4-х болтов. Выполнить этот процесс быстро позволяет неполное закручивание гаек на предыдущих этапах. Затем, после наживления всех деталей, выставляется крюк по оси симметрии авто, а все крепежи прочно затягиваются.

Подключение электрики

Электрооборудование фаркопа — штепсельная розетка с проводами для соединения с электрооборудованием транспортного средства. Подключать фаркоп к автомобильной проводке необходимо по инструкции, которая прилагается к устройству. Провод требуется разрезать на 2 одинаковые части, зачистив концы и прикрутив их к розетке. Задняя часть розетки замазывается герметиком для изоляции. Задняя резиновая крышка, должна идти в комплекте.

Розетка крепится на кронштейне саморезами или болтами и подсоединяется к проводам заднего жгута проводки машины. Внутрь багажника провода помещаются через 2 отверстия в нише запаски. Со стороны багажника на проводах необходимо затягивать небольшие узлы, чтобы они не вылезали. В нижней части их можно примотать к ТСУ изолентой.

Цвета проводов жгута, которые необходимо подсоединить к фонарям, указаны в схеме электрооборудования ВАЗ 2114. Электрические соединения перед подключением розетки должны быть запаяны и изолированы. В комплекте у некоторых фаркопов есть разъемы, не позволяющие проводам спаиваться и скручиваться в точках соединения.

Подключение необходимо проводить при полностью выключенной электрике авто. Ключ зажигания необходимо вынуть. Электрические работы проводят с использованием тестера или путем прозвона электрической цепи.

Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки

Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.

О фаркопе на ВАЗ-2114

Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

Схема устройство фаркопа

Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.

Оторвавшийся прицеп спровоцировал ДТП

Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Фаркоп «Регион 12»

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»

Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Алгоритм сборки фаркопа

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ

Технические данные расположения проводки фаркопа

Протягиваем проводку и подключаем ее

Подключение проводки к общей электроцепи

Все собрано и готово к эксплуатации.

Разновидности фаркопа (тягово-сцепное устройство)

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.

Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Чертёж

Стандартный чертёж фаркопа

Выводы

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

Как установить фаркоп на ВАЗ 2114

Дата публикации: 15 августа 2016 .
Категория: Автотехника.

Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили. Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

Особенности выбора фаркопа для ВАЗ 2114

В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ. Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

Процесс установки фаркопа

Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

набор ключей;
электрическую дрель с фрезой;.
герметик.

Далее, выполните следующие действия:

Установите поперечную балку. Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.
Соедините обе железки 4 болтами.
Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

В заключении

Как видите, в самостоятельной установке ТСУ нет ничего сложного. Изучите прилагаемую к фаркопу инструкцию по монтажу, попросите кого-нибудь помочь вам, и вы сможете сэкономить пусть и небольшую, но все-таки «энную» сумму денег.

Стандартная и универсальная схемы подключения розетки фаркопа

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in

/var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona. ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 1364

Warning: preg_match_all(): Compilation failed: invalid range in character class at offset 4 in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 684

Warning: Invalid argument supplied for foreach() in /var/www/u0249820/data/www/vaz-remzona.ru/wp-content/themes/root/inc/assets/simple_html_dom.php on line 691

4 / 5 ( 40 голосов )

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

▶▷▶▷ как сделать фаркоп своими руками ваз 2107

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	09-04-2019

как сделать фаркоп своими руками ваз 2107 — Как установить фаркоп на ВАЗ 2107, подключение розетки bumpergurukuzovfarkop-na-vaz- 2107 html Cached Фаркоп на ВАЗ 2107 что это такое фаркоп своими руками Как установить фаркоп Фаркоп своими руками чертежи, как сделать okuzoverumodifikaciipricepnoe-ustrojstvo-dlya Cached Устанавливаем фаркоп ВАЗ 2111 своими руками Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для Как Сделать Фаркоп Своими Руками Ваз 2107 — Image Results More Как Сделать Фаркоп Своими Руками Ваз 2107 images Как установить фаркоп для ВАЗ 2107 7vazrutjuningkak-ustanovit-farkophtml Cached Как установить фаркоп для ВАЗ 2107 для ВАЗ 2107 своими руками : что и как надо сделать А там Как сделать фаркоп своими руками: рассматриваем разные варианты procrossoverruavtolyubitelyusovetyfarkop-svoimi Cached Как сделать фаркоп своими руками Как сделать фаркоп самому ? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа А, напомним, что он крепится на двух болтах и его можно снять Тюнинг ВАЗ 2107 своими руками в домашних условиях rulikolesarutyuning-vaz- 2107 -svoimi-rukami-v-domashnix Cached Как вы уже поняли, в сегодняшнем нашем материале речь пойдёт о тюнинге ВАЗ 2107 своими руками в домашних условиях, его особенностях и возможных проблемах Ваз 2107 установка фаркопа Трелер — YouTube wwwyoutubecom watch?vYE000KojB0M Cached Фаркоп Развод ( ВАЗ 2107 ) по реке Или как скоротать Газовый упор капота ВАЗ 2107 Установка своими руками Установка фаркопа на ВАЗ 2107 — 2104 своими руками vazkorchru vazkorchrustatiustanovka-farkopa-na-vaz- 2107 -2104 Cached Сегодня речь пойдет об установке так называемого фаркопа на модельный ряд автоваза, а именно 2104 и 2107 своими руками Фаркоп вам может понадобится как для работы так и для перевозки каких Фаркоп на ВАЗ 2110: делаем и устанавливаем своими руками — LuxVAZ luxvazruvaz-2110102-farkophtml Cached Вопрос установки дисковых тормозов на задние колеса ВАЗ 2114 интересует многих Сегодня мы рассмотрим, как это можно сделать своими руками Фаркоп на ВАЗ (Lada) 2107 — farkopovru farkopovruvaz- 2107 Cached Установка фаркопа на ВАЗ 2107 своими руками Расположить ТСУ в промежутке крепления кронштейнов бампера автомобиля Поместить втулки (9 мм) в отверстия и закрепить болтами (10х40) Установка фаркопа на Ваз 2108, 2109, 2113, 2114 своими руками wwwfreesellerru Авто доработки Как установить фаркоп на Ваз 2108210921132114 своими руками Подробная инструкция вместе с подключением розетки Подробная инструкция вместе с подключением розетки Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 41,600

Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастер
ов: шитье, бисероплетение, роспись, керамика. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Приборы сделаны по
еской молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Приборы сделаны по высшему уровню, есть несколько недочетов, но к ним быстро привыкаешь. В общем, компания очень хорошо постаралась и продумала все части автомобиля, подстроив их под любые требования водителя. А у нас свой quot;Дакарquot;. Грузинский quot;ралли-рейдquot; на Renault Duster. Танк своими руками: белорусский умелец собрал в гараже Т-60. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Росомаха: гибрид ВАЗ-2106 и танка.

архив материалов

архив номеров

практикующих далёкие загородные путешествия
практикующих далёкие загородные путешествия
smarter

is not in this users list of permitted IP addresses sasXML

Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Приборы сделаны по высшему уровню, есть несколько недочетов, но к ним быстро привыкаешь. В общем, компания очень хорошо постаралась и продумала все части автомобиля, подстроив их под любые требования водителя. А у нас свой quot;Дакарquot;. Грузинский quot;ралли-рейдquot; на Renault Duster. Танк своими руками: белорусский умелец собрал в гараже Т-60. quot;Популярная механикаquot; — журнал. Статьи о технологиях, истории, оружии, архив номеров, условия подписки. Росомаха: гибрид ВАЗ-2106 и танка.

Подключение розетки фаркопа ваз 2107

Попросили меня однажды прицеп автомобильный недалеко (в пределах посёлка) оттащить, так как есть фаркоп на машине, попросил отец моего крестника. Прицеп был покупной, то есть со всей проводкой. Когда прицепили его, решил за одно проверить, работает ли розетка на фаркопе у меня, которая после покупки машины была без крышки, но заклеена чем-то напоминающим жвачку)
На фото видно белёсое пятно на розетке фаркопа — это и есть «затычка»:

Когда подключился прицепом к этой розетке, оказалось, что из всего набора осветительных приборов горит только правый поворотник. При этом на машине человека, попросившего помочь, свет на прицепе работал в полностью. Вывод — розетка не исправна, да и сломана по сути.
Вернувшись домой, решил вообще её снять (до покупки новой), так как прицепы я не таскаю, да и смысла в такой розетке нет.
Провод в багажник от розетки заходил через дренажное отверстие в полу багажника и выходил к правому заднему фонарю, куда подходит весь шлейф проводов на заднее освещение. Жгут проводов розетки в месте соединения со штатной проводкой был полностью «откушен» и вытянут на улицу. Розетку смог открутить от фаркопа, правда пришлось поковыряться с поржавевшими гайками и болтами, лёжа при этом на земле.

На месте соединения розетки фаркопа со штатной проводкой была толстая жутка скрутка проводов в синей изоленте.

Размотать такую вещь было невозможно — изолента то рвалась, то просто отламывалась, подобно пластику. Пришлось аккуратно распускать её ножом. Когда я всё таки одолел изоленту, открылось очень интересная вещь. На штатные провода были намотаны провода для розетки, как-то криво заизолированные всё той же синей изолентой. Пришлось всё это распутывать…

По ходу всего дела нашел причину вдруг отказавших у меня задних ПТФ. В месте, где идёт ответвление на левый фонарь, оторвался как раз тот провод, что подаёт «+» на ПТФ, следовательно потухли оба фонаря. Провод зачистил и припаял.

Дальше взял нормальную изоленту и подмотал всё в более или менее аккуратную скрутку. После всех манипуляций получилось вот так.

Процесс избавления от синей изоленты постепенно продолжается) Ещё есть куча подобных мест, оставшихся от прошлого хозяина)

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

1 – левый поворот;
2 – противотуманная фара;
3 – земля;
4 – правый поворот;
5 – правый габарит;
6 – стоп-сигнал;
7 – левый габарит;
8 – задний ход;
9 – ток длительной нагрузки;
10 – силовой;
11 – свободный;
12 – свободный;
13 – земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

Что нужно для установки фаркопа. Установка головного гарнитура своими руками. Сцепное устройство переднеприводное для автомобиля

Сегодня многие автолюбители устанавливают на легковой автомобиль сцепное устройство, чтобы получить возможность перевозить на прицепе различные грузы. Это действительно очень удобно, ведь обычная машина превращается в надежного помощника с расширенными возможностями по вместимости. Но установка Фаркопа требует знания некоторых нюансов, о которых обязательно упомяните в этой статье.

Итак, основная задача автомобилиста перед выполнением работ — оформить на прицеп все необходимые документы и рассчитать необходимую массу последнего. Если это будет сделано, вас могут принять за установку тягово-сцепного устройства (именно так свинину часто называют специалистами). У современной машины для легковых автомобилей самое неудобное устройство. Итак, достаточно установить кронштейн на корпус, на котором расположен крючок с шариком. Именно для этого мяча и сделана нашивка.сцепная головка прицепа.

Какой фарг выбрать?

Раньше считалось приваривать крюк к кронштейну, без возможности последующего демонтажа. Совершенно естественно, что такой подход многие специалисты называют богохульством. Единственный плюс этого метода — невысокая стоимость, и для большинства людей этот фактор является решающим (особенно в России).

Если у водителя есть хоть толик сознания, то лучше все же купить крючок, где крючок можно расцепить и сложить под бампером.

Многие автомобилисты ездят с крюком-липучкой, забывая, что они создают дополнительную опасность в случае аварии. Считается, что проблемы будут только у тех, кто отстает. Но это не так. Узел крепится к силовым частям кузова, а именно к лонжеронам. Если при аварии случится сильный удар, это обязательно приведет к поломке. Но выровнять полюбившийся элемент — огромная проблема. Это намного больше, чем просто поменять бампер, задача которого как раз отклонить главный удар.

Установка своими руками

Пищевой прицеп — Схема подключения

Монтаж головного гарнитура можно произвести самостоятельно или полагаться на специалистов, которые чаще всего берут за такие работы около 3 тысяч рублей?

Но есть несколько нюансов. В частности, в ряде современных моделей автомобиля не так-то просто подключить электрика прицепа к существующей электросети.Вам необходимо установить так называемый адаптер (блок согласования). Стоимость такого устройства может быть разной — от 5 до 9 тысяч рублей. При определенной сумме вывалится установка — от 1 до 3 тысяч рублей. Кстати, на некоторых автомобилях такая электроника уже установлена, но чем меньше, лучше сразу уточнять.

Другой важный аспект — это тип подключения. Например, в американской версии тринадцать контактов, а в европейской — всего семь. Но здесь все упрощается наличием переходника, с помощью которого можно легко переключить европейский и американский тип проводки.

А главное не надо экономить при покупке лендаркопа, дороже будет. Лучше всего отдавать предпочтение проверенным и качественным тягово-сцепным устройствам типа Westfalia, Bosal, Auto-Hak и так далее. Не стоит полностью доверять китайской продукции, ведь она не всегда обладает должными качествами.

Этапы установки:

Видео об установке помилов на Логан своими руками:

Установка тягового устройства на автомобиль БМВ. 3 (F30):

Фаркоп считается одним из специальных устройств, дополняющих автомобиль.Эта деталь компонента используется для возможности прикрепления прицепа или прицепа. Для многих автовладельцев очень актуален этот вопрос — денежный штраф за установленную фаркоп, ведь есть такая мера как штраф за бугорок на легковой машине.

Hardkop считается специальным тяговым приспособлением для автомобилей, которое необходимо для буксировки прицепов и различных конструкций прицепов.

В состав этого устройства входят несколько основных частей, одна из которых такая:

Крест.Эта часть свинины устанавливается в специальные отверстия, уникальные по основному расположению для любого транспортного средства, а именно: специализированные отверстия, проделанные в кузове авто или на раме.
Шаровой узел. Этот элемент головного гарнитура устанавливается на балку автомобиля.

Персидские люди, которые перевозят относительно небольшие грузы, используют или часто используют свой автомобиль для длительных поездок.

Внимание! Пристроить особняк жилого типа можно при необходимости выездов в город всей семьей.Это очень удобно и практично, поэтому такие устройства сейчас пользуются повышенным спросом и популярностью у людей, предпочитающих отдых на природе.

Многие владельцы автотранспортных средств устанавливают крюк в роли защитных устройств. Например, при возможной аварии это перчкоп, который получит большую силу удара. Но это ошибка и нужно стрелять приставкой, когда она применяется не по прямому назначению.

Типы фактов

Существует три типа наземных клюшек, которые различаются по своей основной конструкции:

Съемная навеска устанавливается в тех случаях, когда в этом есть необходимость.
Сварной — считается наиболее распространенным и часто используемым типом головного управления. Он установлен на заводе, поэтому в дальнейшем не снимается. Основным недостатком такой конструкции считается непривлекательный внешний вид автомобиля.
Фланцевая конструкция.

Регистрируется ли в ГИБДД установленный головной убор на автомобиль?

У многих автовладельцев возникает вопрос: а нужно ли регистрировать головной офис на легковой машине? Это дополнение разрешено к установке и не требует регистрации, если в конструкции автомобиля не произошло изменений.

Если установка на автомобиль предусмотрена заводом-изготовителем, то регистрация Фаркопа в ГИБДД не требуется.

Вы можете узнать об этих моментах в специальной инструкции, которая доступна для конкретного автомобиля.

В случаях, когда фаркоп приобретался отдельно и устанавливался на автомобиль, автовладельцу потребуется:

Паспорт, где есть специальные чеки о покупке и последующей установке.
Копия сертификата на установленную сцепку.
Квитанция об оплате.

См. Также:

Микрозаймы онлайн без сбоев наличными

Чаще всего оформление помилования не требуется, но если возникнут такие вопросы, то необходимо будет предоставить документы, способные подтвердить факт отсутствия внесены изменения в автомобиль общей конструкции.

Внимание! Установленная на автомобиле регистрация нужна только в определенных случаях, то есть при внесении определенных изменений в существующую конструкцию.

Какой штраф за неправильно установленную фаркоп в 2019 году?

В случаях, когда углерод, установленный на автомобиле, влияет на создание аварийной ситуации на дороге или считается изменением транспортного средства, то в соответствии со ст. 12.5 КоАП РФ установил определенный штраф за петлю для автовладельца от 500 до 5 тысяч рублей.

Учитывает уровень опасности, который обеспечивает данное нарушение.

Сотрудники ГИБДД в определенных случаях могут сделать предупреждение владельцу транспортного средства с фиксированным фаргом, не имеющим соответствующих документов.

Можно ли избежать денежного штрафа?

Существуют определенные варианты, когда штраф за петлю, установленную на автомобиле, не будет считаться законным:

Арт. 12.5 COAP Определяет альтернативу штрафу — предупреждение сотрудников дорожной полиции. То есть нужно будет сообщить вам, что ситуацию с автомобилем, установленным на автомобиле, вы скоро исправите.
Приобретение Комплекта съемного исполнения.При использовании такой конструкции будет сложно доказать тот факт, что фарг влияет на конструкцию транспортного средства.
Нет необходимости платить штраф, если фаркоп был установлен заводом-изготовителем автомобиля.
Необходимо иметь сертификаты полного соответствия используемого Фаркопа, которые помогут в сложных ситуациях избежать наложения штрафа ГИБДД.

Все эти моменты необходимо учитывать, если на автомобиле имеется заминка, имеющая фиксированный тип исполнения.

Внимание! Наличие у сцепного устройства специально выданного сертификата соответствия действующим требованиям к автотранспортным средствам будет означать, что он успешно прошел все проверки в этих случаях.

Законные основания для использования холма

В ст. 12.5 КоАП РФ указано, что различные конструктивные изменения транспортного средства происходят при демонтаже или установке заводом-изготовителем определенного оборудования:

Устройства специальные.
Комплектующие и элементы.
Детали и приспособления вспомогательные.

Здесь необходимо учитывать такой факт, что все устройства, которые непосредственно устанавливаются на транспортном средстве, должны быть установлены производителем и при движении не создавать опасных ситуаций, которые могут привести к аварии.

Можно ли продать машину с установленной свининой?

Чаще всего автовладельцы используют на своем автомобиле сцепное устройство типа исполнения, поэтому оно не возникает при продаже своего автомобиля с данным устройством.

Возможно перед продажей снять устройство и продать его как дополнительный элемент к своему автомобилю. Следовательно, законодательной причиной, по которой фаркоп может быть препятствием для продажи транспортного средства, не может быть по своей сути.

Среди водителей, практикующих дальние загородные путешествия, очень актуален вопрос, как сделать прицеп к машине своими руками. В продаже можно найти уже готовые варианты как на «классику», так и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготавливать их самостоятельно.

Продукция

Factory по ряду причин не всегда удовлетворяет требовательных пользователей. Иногда удачный дизайн найти не удается, в некоторых случаях у человека есть свои идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых трат.

В Интернете без особого труда можно найти чертежи сцепных устройств для разных марок автомобилей и инструкции, как приготовить и собрать конструкцию. Поищите на форумах и специализированных сайтах — и вы сможете выбрать стационарный, съемный или быстродействующий вариант под вашу модель автомобиля.

Устройство согласования с ручкой

Для владельцев современных моделей, оснащенных большим количеством электронной «начинки» и компьютерных систем управления, кроме самого устройства, вам понадобится специальный смарт-разъем. Он нужен для того, чтобы электромобиль не воспринимал подключение прицепа как аварийное и не использовал аварийное отключение.

Фаркоп — незаменимый прибор для автомобилистов, ведущих активный образ жизни, любящих путешествия, то есть людей, которым приходится перевозить габаритный багаж

Дело в том, что крюк — это не просто крюк или задняя подножка, это устройство, которое кроме сцепления подключается электрооборудованием прицепа к бортовой сети автомобиля.В этом случае включение каждого электрического прибора — это увеличение нагрузки на сеть автомобиля, что компьютерные системы управления могут воспринять как несанкционированное вторжение.

Блок согласования — это устройство, помогающее грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Это помогает избежать аварийной нетрудоспособности, перегрузок и других нештатных ситуаций.

Мяч на прыжке своими руками

европейских сцепных устройствах используется унифицированный шар 50 мм — это единый размер для любых марок автомобилей и прицепов. В Америке есть два типа размеров:

Практика показывает, что этот элемент лучше покупать на авторынке уже готовым. Если не удалось подобрать подходящий размер, закажите с хорошим разворотом — вручную вытяните такую деталь.

Конструкция Фаркопа крепится к транспортной среде с помощью специальной платформы

Велосипедный багажник на прыжке своими руками

Те, кому приходится возить на машине один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки.Его можно установить на крыше машины, но этот вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересный с точки зрения комфорта велосипедный багажник в задней части машины — он имеет специальный колпачок, который надевается на шар и останавливается внизу. Если речь идет о вагонетке с пятой задней дверью, то можно установить систему типа «калитка» с замками — она позволяет забросить багажник, чтобы получить доступ для открытия пятой двери.

В настоящее время выбор подобных аксессуаров очень разнообразен.

Прицеп прицеп своими руками

Сделать прицеп к легковой машине своими руками можно с помощью болгарки и сварочного аппарата. Приведем основной алгоритм производственного процесса:

снимаем задний бампер;
находят отверстия, которые находятся внутри пустот лонжеронов;
измерить длину отрезка между найденными отверстиями;
на получившейся длине отрезать стальную трубу 50х50 мм;
сделать отметку посередине заготовки;
взять два куска листовой стали толщиной 5 мм размером 20х7 см и по краю каждой проделать отверстия по 5 см;
полоски доски с отверстиями и грудкой — расстояние должно позволять крючок между ними с мячом с мячом;
закрепите крючок гайкой и болтом на 10;
приступаем к работе по креплению к лонжеронам — на торцы привариваем стальные полосы толщиной 5 мм и размером 30х7 см.Направление должно быть противоположным крючку, а угол крючка должен выходить на угол 900;
эти полосы вставляем в лонжероны;

Как сделать самодельную смолу для своего автомобиля

В задние лонжероны и вставленные пластины просверлить отверстия диаметром 12 мм;
приваривают гайки такого же размера;
возьмите пластину толщиной 3 мм и разметьте отверстия для розетки, затем просверлите их;
привариваем пластину к крючковому кронштейну, устанавливаем на нее розетку.

Товар готов — можно установить и подключить машину к электросети.

Фарц «Квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он выполнен под квадрат, а не под шариковое сцепление. Вместо крючка-шарика квадрат размером 50х50 мм — ниже мы рассмотрим, как это можно сделать самостоятельно:

От 200-мм швеллера обрезать края, чтобы получить пластину нужной длины — в ней просверлить отверстия для крепления на каркас;
Для дополнительных креплений вертикаль приветствует уголок 50х50х4;
Раскладываем в раме те отверстия, которые уже есть — через них просверливаем в верхней части;

Конструктивная прочность позволяет перевозить полный прицеп.

Внутрь рамы вставьте детали полустворчатой трубы, чтобы она не расплющивала ее при затягивании крепежного болта;
В качестве горизонтального сечения сваривают многометровые пластины толщиной 8 мм и шириной 10 см;
Из двух уголков 75х75х6 Возьмите трубу и разведите на крепеж;
возьмите профильную трубу 60х60х4 длиной 20 см и приварите к рабочей торцевой полосе толщиной 4 мм и длиной 30 мм;
в силовом каркасе срубите участок под квадратом, поместите его туда.Развести и укрепить сон;
далее нужно просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, спеканию и грунтовке, после чего проводится окрашивание — краска высохла, изделие готово.

Как прикреплен Фаркопа

Сцепное устройство крепится к силовым частям кузова, но ни в коем случае не к бамперу — последний не выдерживает нагрузок, связанных с движением прицепа.

Ниже мы представляем несколько примеров, в которых сцепное устройство прикреплено к некоторым машинам.

на «Ниве»

Зацеп на Ниве представляет собой конструкцию из шарового сцепного устройства, которое размещено на автомобиле, и сцепной головки, нанесенной на чертеж.

На Рено Логан

Для автомобиля Рено Логан используется простейшая конструкция

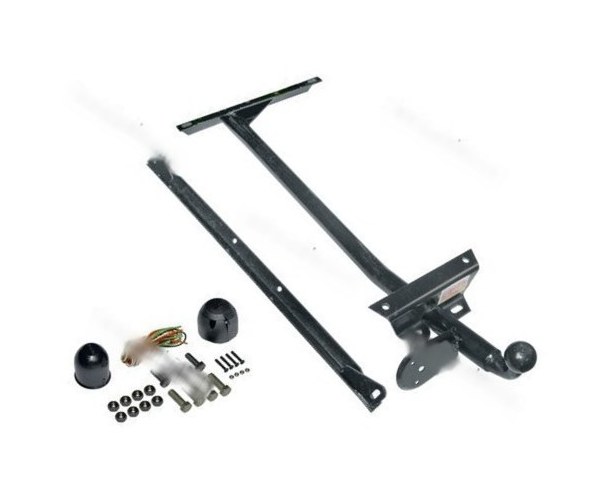

На ВАЗ 2109 и на ВАЗ 21099

Прошение о помиловании — сложный процесс, сопряженный с некоторыми трудностями

На ВАЗ 2110.

На ВАЗ 2107.

Брови на «Ниву» своими руками

Теперь несколько слов о том, как сделать своими руками сцепное устройство на «Ниве» — чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего вида:

Сборка и установка осуществляется по схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, похожий принцип применяется и при установке на универсал «Лачетти».

Farc для «Логана» своими руками

На рисунке ниже показано сцепное устройство для Renault Logan:

Для его изготовления потребуются чертежи и размеры отдельных элементов:

Силовой луч

Боковой кронштейн

Крючок с мячом

Щека правая и левая

Установка производится в специальные технологические отверстия, предусмотренные для этого производителем — их нужно будет освободить от заглушек и скотча.

Ручная палка на «Дастер» своими руками

Ниже представлен вариант с «Дастером» — чертежи и схемы самостоятельного изготовления и монтажа. Для Дастер 2014 4 на 4 подходит следующий вариант:

Для самостоятельного рассмотрения будут представлены чертежи отдельных элементов на «Дастер» 4х4:

Фарка на Нексии своими руками

На «Дэу Нексия», «Ланос» и «Дэу Сенс» производитель не предусматривал специальных посадочных мест для крепления сцепного устройства.Поэтому придется повозиться с высверливанием дополнительных отверстий — установка выполняется на лонжероны и днище.

Сцепка крепится дрелью и болтами

Установка петли на Рено Логан своими руками

Установка сцепного устройства на «Логан», а также на «Рено Дастер», Sander Stepway и Fluence производится в технологические посадочные места, предоставленные заводом-изготовителем. Поэтому поискав чертежи в Интернете или составив собственный проект, убедитесь, что размер монтажных отверстий совпадал с посадочными гнездами в автомобиле.

Прицепное устройство состоит из двух узлов — несущей рамы и соединительного механизма

Устанавливаем крюк на УАЗ своими руками

В продаже без особых проблем можно найти Сцепные устройства для различных моделей УАЗ. Тем, кто предпочитает изготавливать их самостоятельно, не составит труда найти чертежи на УАЗ «Буанка», на УАЗ 469, УАЗ «Хантер», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.

Помимо подбора прицепа с необходимыми характеристиками вам необходимо приобрести или изготовить самостоятельно сумочку для УАЗ
. Самый простой магазинодержатель состоит из крепежной базы с прикрепленным к ней транспортировочным крючком с шариковым наконечником.

Устанавливаем крючок на «парение» своими руками

Установка на «Great Will Hover» также не потребует сверления дополнительных сидений — производитель предусмотрел их в раме. Однако можно немного подрезать бампер.

Ниже мы представляем общий вид сцепного механизма на Ховев h4 — лучше всего приобретать комплектное изделие, габариты которого подходят для посадочных мест в автомобиле.

В комплекте с изделием идут чертежи, наглядно демонстрирующие алгоритм его установки на транспортном средстве.

Ниже мы представляем фото съемной конструкции для «Ховеры» H5 — размеры такие же, как и для H5.

Попробуйте примерить на место, где он будет установлен, т.е. на заднюю часть кузова автомобиля

Установите Packagop ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда — вместе с изделием в комплекте должны быть чертежи, которые помогут разобраться со всеми нюансами такой работы.

Ниже мы представляем фото автомобилей этой марки, чтобы наглядно показать, как на них становится сцепной механизм.

ВАЗ 2101.

Делается это очень просто и даже не требует разборки автомобиля, так как прицеп крепится просто под бампером автомобиля и выполняет для него несколько сантиметров

ВАЗ 2105, 2106, 2107

Самодельный штаб, сделанный руками самих автовладельцев, может быть опасным и ненадежным

ВАЗ 2109, 2199, 21099, 2110

Если вы живете в частном доме или имеете дачу за городом, то рано или поздно вы столкнетесь с необходимостью установки пардарка на автомобиль ВАЗ 2109

Какой бы тип авто ни был, на каждую из них можно установить фаркоп. , который нужен для крепления прицепа или тележки для перевозки лодки или катера.

В зависимости от того, какие грузы будут перевозиться, необходимо учитывать тип наземного блока, его технические характеристики и нагрузку, которую он может выдержать.

Исходя из того, что сейчас очень сложно найти качественные и недорогие вещи по стоимости вещей, обладая определенными навыками обращения со сварочным аппаратом, можно своими руками сделать любой хедкоп на любую машину. . .

Различают следующие виды помилования, которые делятся по типу чаши штаб-квартиры:

Хардак с мячом типа «А».Эта разновидность очень удобна и крепится на двух болтах. Его очень быстро снимают, грузоподъемность до 1500 кг веса прицепа, а сама нагрузка на шар до 150 кг;
Farc с мячом типа «N». Не столь распространенный вид, но тоже часто встречается в крепежных изделиях на отечественных автомобилях и имеет такую же грузоподъемность, как и предыдущее крепление;
Паркопы типа «F» и «G» по своей конструкции очень похожи. Мяч типа «F» имеет два положения для крепления. Мяч типа «Г» имеет шесть отверстий для крепления.Оба этих типа крючков регулируются по высоте, используются в основном на внедорожниках, оба имеют грузоподъемность до 3500 кг;
Следующий тип страничной планки имеет грузоподъемность 2500 кг и относится к типу «V». По высоте не регулируется, так как имеет всего два отверстия для крепления;
Также очень распространенным типом является быстродействующее вертикальное крепление навески, которое быстро снимается и после этого остается незаметным.
Пакагоп типа «ВМА». Быстрый просмотр помилования, удобен тем, кто часто выезжает за границу, и людям, имеющим дорогие иномарки;
Ну и самый дорогой вид помилования, который убирается под основание бампера, он для не привыкших к себе людей отказывать.

Итак, они определились с основными типами хопперов, которые можно устанавливать на любые автомобили, рассчитав грузоподъемность, которая потребуется при транспортировке определенных грузов.

Как сделать бункер своими руками

Как сделать бункер самому? Рассмотрим вариант с изготовлением головного гарнитура с шаром типа «А», напомним, что он крепится на двух болтах и может сниматься. Тип машины, к которой будет крепиться бугор, значения не имеет, так как по своим характеристикам и размерам они индивидуальны.

В первую очередь подготовим необходимый инструмент:

— сварочный аппарат;

— болгарский;

Нам также потребуются материалы, без которых фаркоп не будет возможен:

крючок с шариком и двумя ушками;
лист металлический 2 мм;
угол;
труба или квадратный профиль;
розетка питания;
несколько метров пятидюймового кабеля;
паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будет крепиться фарг. В основном он крепится к усилителю бампера, для этого его тоже нужно будет снять.

Когда вы сняли все необходимое, приступайте к замерам будущего крепления фаркопа, рекомендуется делать это аккуратно, замерив все по несколько раз. Начнем с того, что на креплении усилителя бампера замеряем пластины на размер крепежа и просверливаем в них отверстия под болты продувки усилителя.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем трубу и квадратный профиль и с помощью уголков привариваем к пластинам, изготовленным ранее. Лучше всего это делать газовой сваркой. Когда пластины были приварены к трубе, при этом с помощью кусочков уголка примеряем отверстия на болтах на болтах усилителя бампера.

После примерки застежки приступаем к установке крючка с шариком. Для этого находим середину трубы или профиля и привариваем к ним люверсы.Глазки нужно выбирать этот тип, чтобы им не приходилось подгонять их по длине бампера, поэтому измерьте длину бампера заранее перед их покупкой и купите люверсы на эти размеры. Привариваются проушины и следующий этап — соединение крючка, оно элементарно, крепится двумя болтами.

Если вы считаете, что крепление недостаточно надежное, вы можете усилить его. Для этого с другой стороны следует приваривать трубу прямым углом, на конце которой крепим пластину шириной примерно 4-5 см и проделываем в ней отверстия и соответственно просверливаем отверстия. в багажнике машины.Для того, чтобы на болты, на болты не заливал ствол, внутри тоже установили пластину и уже болты скобы.

Основная работа проделана, осталось добавить полое крепление для подключения БП прицепа. Для этого с левой или с правой стороны. На одной из пластин привариваем кольцо, из металлической пластины, в которое будет крепиться розетка.

После этого все углы и неровности привариваем шлифовкой болгаркой и наблюдаем за ржавчиной, оставшейся на креплении.После этого необходимо дважды пройти грунтовку по всей сцепке, каждый раз давая просохнуть. Когда грунтовка полностью высохнет, покрасьте дизайн краской аэрозолем и снова дайте высохнуть.

Далее можно крепить головной агрегат к кузову автомобиля, для этого используются ключи, болты и гайки, не забываем держать гравер, чтобы не откручивать гайки. Крюк прикручен, но бампер назад не торопите, на крюк все равно нужно установить розетку электропитания прицепа. Используем для этого готовую розетку, которую прикрепляем к заранее подготовленному отверстию и подключаем к нему провод.Если с электропроводкой вы не дружите, то лучше весь процесс доверить специалисту в этом вопросе. Если раньше дело касалось проводки, то этот этап не будет таким, ведь практически в каждой машине есть места, где есть рабы, и от них можно уберечь нашу розетку. Все провода аккуратно проложите, чтобы они не болтались, и припаяйте их к розетке. Так что все можно установить на место бампера и начать гордиться своей работой.

При изготовлении флиса следует обращать внимание на материал, из которого он сделан.Выбирайте все по качеству, не поленитесь сделать несколько раз замеры, посчитайте, что грузоподъемность Luggard была выше той минимум на 200-300 кг.

Как сделать бункер своими руками (видео)

Итог

Прочитав все вышесказанное, следует понимать, что в изготовлении фаркопа нет ничего сложного, а потому бояться не стоит, но просто нужно отнестись к этому делу ответственно, и тогда все получится.Вы не только сэкономите достаточную сумму средств, но и приобретете бесценный опыт.

Если до сих пор нет уверенности в его возможностях, то советуем прибегнуть к помощи профессионалов или купить готовый фаркоп и установить его самостоятельно.

Его предполагалось перевезти в автосервисе, который мог застелить машину ковролином. Сегодня у большинства легковых и грузовых автомобилей есть предварительно просверленные отверстия, через которые можно самостоятельно прикрепить прицеп. Но даже если нет отверстий, процесс установки быстрый и простой.Есть некоторые ограниченные приложения, требующие профессиональной установки, но они встречаются довольно редко.

Шаг 1. Запасные части и инструмент

Перед установкой свинины необходимо подготовить необходимые инструменты для работы. Крепление прицепного устройства отличается от типа установки, который можно выполнить с помощью только заливного ключа и универсальной отвертки.

Автомобильные подъемные инструменты

Электропроводка

После правильной установки крючка следует подумать о проводке.В первую очередь посмотрите, где можно удобно разместить соединение прицепа и розеток. Лучше приобрести хороший комплект проводов, который подойдет к каждому типу автомобиля. Это будет лучший способ минимизировать вероятность неисправности. Установка тягово-сцепного механизма — это не та работа, чтобы попытаться сэкономить несколько рублей на покупной недорогой арматуре, так как эти соединения работают в режиме постоянной вибрации.

Прицепное устройство должно быть изготовлено из ровного металла и при условии правильной установки По раме грузовика идеально подходить друг к другу.
Никогда не используйте сварку для соединения прицепа с рамой автомобиля.
Не вносить никаких изменений в крючок.
Будьте осторожны, чтобы не просверлить другие компоненты во время установки прицепа.
Не сверлить больше отверстий, так как это может ослабить раму станка.
Перед началом движения убедитесь, что тягово-сцепное устройство установлено на автомобиль.

Процесс установки прицепных светильников можно провести в домашних условиях. С помощью нескольких важных мер безопасности установка головного гарнитура на автомобиль — довольно быстрая и легкая работа.Однако если сомневаетесь в надежности, то прицепной механизм можно установить за несколько минут.

Что нужно для установки фаркопа. Установка головного гарнитура своими руками. Сцепное устройство переднеприводное для автомобиля

Сегодня многие автолюбители устанавливают на легковой автомобиль сцепное устройство, чтобы получить возможность перевозить на прицепе различные грузы. Это действительно очень удобно, ведь обычная машина превращается в надежного помощника с расширенными возможностями по вместимости.Но установка Фаркопа требует знания некоторых нюансов, о которых обязательно упомяните в этой статье.

Итак, основная задача автомобилиста перед выполнением работ — оформить на прицеп все необходимые документы и рассчитать необходимую массу последнего. Если это будет сделано, вас могут принять за установку тягово-сцепного устройства (именно так свинину часто называют специалистами). У современной машины для легковых автомобилей самое неудобное устройство.Итак, достаточно установить кронштейн на корпус, на котором расположен крючок с шариком. Именно для этого мяча и сделана нашивка. сцепная головка прицепа.
