Содержание

Ремонт, Замена, Установка, Признаки неисправности

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Оглавление

Ремонт
Замена
Почему не качает
Установка
Признаки неисправности
Сборка

Ремонт

Для ремонта бензонасоса на автомобиле ваз 2106 вам потребуются: отвертка с крестообразным лезвием, шабер (или небольшой надфиль), керн, небольшой молоток.

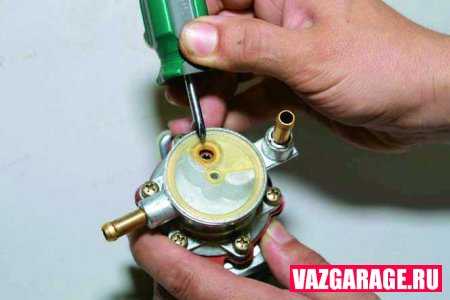

1. Выверните винты крепления головки и снимите головку с клапанами, крышкой и фильтром. При необходимости снимите с головки крышку и фильтр (см. «Проверка исправности бензонасоса на автомобиле ВАЗ 2106»).

2. Нажмите на узел диафрагм, поверните его в любую сторону на 90° и.

3. выньте диафрагмы, закрепленные на толкателе, и пружину из корпуса бензонасоса.

ПРИМЕЧАНИЕ

Дальнейшая разборка корпуса бензонасоса нецелесообразна, так как затраты на приобретение и замену поврежденных деталей рычажного механизма сопоставимы с покупкой нового бензонасоса. Если на корпусе есть трещины, деформирован фланец крепления бензонасоса, детали рычажного механизма изношены или повреждены, замените бензонасос. Повреждение рычажного механизма — достаточно редкая неисправность. Чаще всего отказ бензонасоса вызывается выходом из строя диафрагм или клапанов.

4. Осмотрите снятый узел диафрагм. Если на диафрагмах имеются надрывы, расслоения или хотя бы небольшие трещины, замените их.

ПОЛЕЗНЫЙ СОВЕТ

Удобнее заменить узел диафрагм в сборе. В продаже есть диафрагменные узлы, унифицированные для бензонасосов производства ДААЗ и Саратовского завода топливной аппаратуры. Они поставляются в запасные части без пластмассовой наружной дистанционной прокладки. Если нет возможности заменить узел диафрагм в сборе, разберите его и замените отдельные диафрагмы. Они закреплены на штоке гайкой (а — хвостовик штока). Наружная дистанционная прокладка, расположенная между ними, никак не закреплена и легко снимается.

5. Удерживая шток за хвостовик, отверните гайку и снимите детали диафрагменного узла со штока, запоминая их взаимное расположение.

6. Соберите узел диафрагм в обратной последовательности. При этом проследите, чтобы отверстия в диафрагмах для прохода винтов совпадали, а прямоугольные язычки на двух диафрагмах были направлены в одну сторону.

7. Для замены клапана выпрессуйте его седло из головки бензонасоса, предварительно удалив острозаточенным шабером или надфилем кернения в трех местах (показаны стрелками). После запрессовки нового клапана закерните его седло в других трех местах, равномерно расположенных через 120°.

8. Проверьте посадку всасывающего и нагнетательного патрубков в головке бензонасоса. Если они неплотно сидят в головке, замените ее, так как их выпадение во время работы двигателя может привести к пожару.

9. Проверьте, не деформирован ли фланец головки в местах расположения отверстий под винты крепления. Деформации возникают при чрезмерных усилиях затяжки винтов. В этом случае между диафрагмами, корпусом и головкой бензонасоса возникает зазор, не устранимый подтяжкой винтов, через который будет подтекать бензин. Отрихтуйте фланец легкими ударами молотка через мягкую выколотку и притрите его на наждачной бумаге. Если полностью устранить деформацию не удается, замените головку.

10. Собирайте бензонасос в порядке, обратном разборке. При этом сориентируйте наружную дистанционную прокладку так, чтобы контрольное отверстие в ней (показано стрелкой) было расположено около рычага ручной подкачки топлива для облегчения обнаружения течи.

ПРИМЕЧАНИЕ

Винты крепления головки затягивайте равномерно крест-накрест, не прикладывая чрезмерных усилий, чтобы не деформировать фланец. Предварительно вверните все винты на несколько ниток резьбы, отожмите вниз до упора рычаг ручной подкачки топлива и только после этого окончательно затяните винты. Это нужно сделать для того, чтобы диафрагма приняла оптимальную форму и не растягивалась при работе бензонасоса, что приведет к снижению ее долговечности.

Замена

1. Первым делом нужно взять крестообразную отвертку и ослабить затяжку хомутов подводящего/отводящего топливного шланга.

2. Теперь нужно снять шланги с штуцеров бензонасоса. Рекомендую заранее подготовить болты М8, чтобы закрыть шланги от протечки бензина.

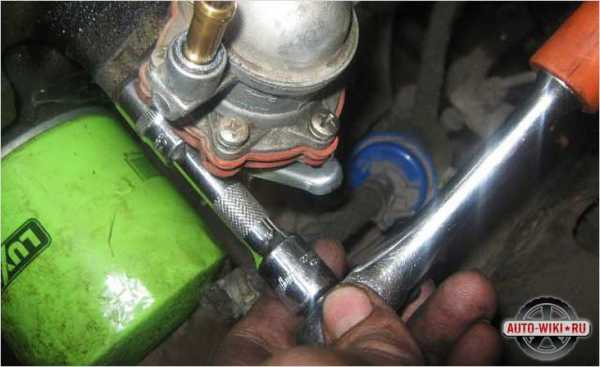

3. Затем нужно отвернуть ключом на 13 две гайки крепления бензонасоса.

4. Снимаем насос со шпилек.

5. Нужно снять наружную регулировочную прокладку со шпилек.

6. Затем снимаем теплоизоляционную проставку с толкателем.

7. И наконец-то достаем вторую прокладку, которую нужно пометить, чтобы при обратной установка бензонасоса не перепутать её с первой.

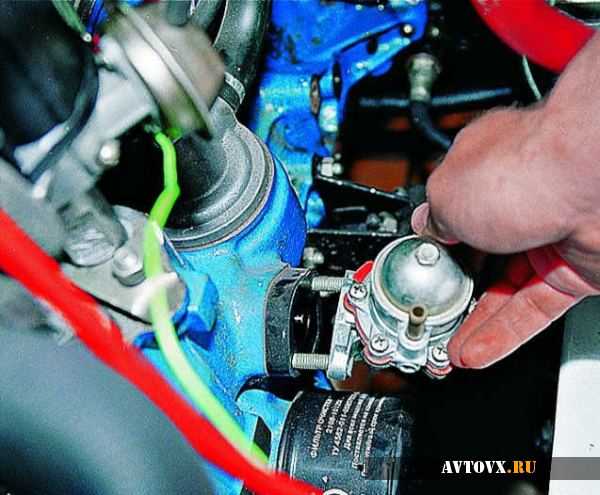

8. Устанавливаем новый насос в порядке, обратном снятию. При этом прокладки устанавливаем каждую на свое место. Для надежной работы топливного насоса периодически проверяем и при необходимости подбираем толщину наружной регулировочной прокладки. Для этого проворачиваем коленчатый вал двигателя так, чтобы толкатель выступал на минимальную величину.

9. После установки теплоизоляционной проставки с обеими прокладками толкатель привода топливного насоса должен выступать на величину 0,8–1,3 мм.

10. Между блоком цилиндров и теплоизоляционной проставкой должна быть установлена прокладка толщиной 0,27–0,33 мм. Наружная прокладка (между проставкой и насосом) подбирается под требуемую величину выступания толкателя. Эту прокладку можно изготовить самостоятельно, вырезав ее из листа паронита подходящей толщины.

Почему не качает

Причины отсутствия подачи

Убедившись в наличии топлива, чистоте фильтров и проходимости топливопровода, можно начинать диагностику насоса. Причины его выхода из строя могут быть вызваны:

естественным износом от длительной эксплуатации;

нарушением целостности диафрагмы;

растяжением пружины и утраты ею своих свойств упругости;

скапливаем на клапанах грязи;

потерей фильтра пропускной способности вследствие засорения;

нарушения контура герметичности и др.

Перед владельцем ВАЗ 2106 стоит выбор — по какому пути пойти, чтобы восстановить работоспособность насоса.

Первый вариант самый простой и надежный, но затратный в плане стоимости. На любой приличной СТО имеется оборудование, которое за минимальное время не только проведет измерение величины нагнетания на входе и разрежения на выходе бензонасоса, но и определит деталь, вызывающую дефекты в работе оборудования.

Второй вариант не самый простой, не такой быстрый, но практически бесплатный, если не считать времени на него потраченного – сделать все диагностические и ремонтные работы самостоятельно в гараже.

Самостоятельная диагностика и ремонт

Самый простой и проверенный не одним водительским поколением способ проверки рабочего состояния насоса, заключается в отключении шланга от выхода и его ручной прокачки. Следует только учесть, чтобы рычаг прокачки двигался, диафрагма должна находиться в своей верхней точке, а толкатель внизу эксцентрика.

Если они остановились в обратном положении, одного оборота ручкой ручного завода будет достаточно для возвращения диафрагмы и толкателя в нужное положение.

При ручной прокачке топливо должно подаваться из насоса струей в такт движения ручного рычага. Главное при проведении данной процедуры подстелить на двигатель тряпку, чтобы бензин не разбрызгивало по моторному отделению.

Для исправления внутренних дефектов необходим демонтаж насоса. Процедура не сложная. Достаточно отсоединить подводящие шланги топливной магистрали и открутить две крепежные гайки ключом на «13-ть».

Во время снятия насоса необходимо проявить аккуратность и не повредить прокладки. Их под бензонасосом три. Вначале идет прокладка с толщиной около 0,3 мм, затем идет прокладка, обеспечивающая теплоизоляцию насоса от нагрева блока цилиндров, после чего вновь укладывается тонкая прокладка-уплотнитель, но только толщиной в 0,75 мм.

Методом подбора толщины прокладок устанавливается высота выхода толкателя, которая должна находиться в пределах от 0,8 мм до 1,3 мм. Но между основой прилегания бензонасоса и термоизоляционной прокладкой всегда должна быть расположена прокладка с толщиной не более 0,33 мм.

Начинающим водителям нужно помнить, что когда не качает бензонасос на ВАЗ 2106 и его разобрали для ремонта, повторная сборка не гарантирует его работоспособности. Для правильного сборочного монтажа этой детали необходим определенный опыт и навыки, особенно в части удаления просветов между сопрягаемыми деталями.

Установка

Теперь, когда бензонасос снят, произведите необходимый ремонт или его замену. После чего можно приступать к установке. Монтаж производится в обратной последовательности. Но кроме этого, так же придется отрегулировать величину выступа штока толкателя. Приготовьте новые прокладки, которыми будет регулироваться величина выступа штока, штангенциркуль для измерения величины и проделайте следующую последовательность действий:

Величину толкателя необходимо измерять с установленной уплотнительной прокладкой и теплоизоляционной проставкой.

Далее, медленно проворачивая коленчатый вал, устанавливаем минимальную величину выступа толкателя, которая должна составлять 0,8—1,3 мм.

Если величина больше или меньше рекомендованного значения, то регулируем ее добавлением или убирая уплотнительные прокладки. Так же допускается установка нескольких прокладок.

Теперь, когда величина отрегулирована, устанавливаем бензонасос на свое место и подсоединяем к нему топливные шланги.

Признаки неисправности

Самые распространенные неисправности бензонасоса и не только — это ,безусловно, образование течи между составляющими частями его корпуса, что происходит в результате износа уплотнительной прокладки, располагающейся между ними. Вследствие ее повреждения в бензонасосе нарушается герметичность соединения, он начинает качать воздух, и подача горючего в карбюратор прекращается.

Другой причиной неисправности бензонасоса можно назвать разрыв ( или другое механическое повреждение ) внутренней мембраны, из-за чего бензонасос также, прекращает выполнять предназначенные ему функции.

При возникновении необходимости ремонта бензонасоса, самым эффективным методом является его полная замена новым.

Другим методом можно назвать приобретение и установку специального ремонтного комплекта для бензонасоса, они продаются в автомобильных магазинах. К сожалению, качество данных ремонтных комплектов зачастую оставляет желать лучшего.

В случае необходимости самостоятельного ремонта перечисленных неисправностей, для устранения попадания воздуха в бензонасос в месте расположения его уплотнительной прокладки можно нанести толстый слой клея (например, Момент) в несколько слоев, и дать ему полностью высохнуть.

А если порвалась мембрана, вырежьте из целлофана три подходящие по диаметру окружности, и наложив их на поврежденную мембрану сверху, прижмите крепежным винтом. После этого соберите бензонасос и проверьте его в действии.

Регулировка

Сборка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:

a) Постарайтесь не сгибать при установке рычаг поплавка датчика;

b) При правильной установке рычаг поплавка должен оказаться расположен перпендикулярно осевой линии автомобиля;

c) Перед установкой смажьте установочную резиновую прокладку чистым топливом;

d) Метки в виде стрелок на верхней крышке сборки и краю проема лючка в баке должны оказаться совмещены;

e) Проследите за правильностью порядка подсоединения к сборке шлангов подачи и возврата топлива (в соответствии с нанесенной при демонтаже маркировкой).

vz06-up.ru

Признаки неисправности бензонасоса ВАЗ 2106 — Авто-Мото24.ру

Насос подачи топлива в любой машине играет важную роль, так как он непосредственно обеспечивает поступление топлива в карбюратор или инжектор. При нарушении его работы возникают проблемы с пуском двигателя, а также работой силового агрегата во время езды. В этой статье мы рассмотрим признаки и причины поломок топливного насоса ВАЗ 2106, а также приведем порядок действий для его проверки. Несмотря на то, что автомобиль достаточно стар, все равно у многих владельцев возникают именно такие вопросы по обслуживанию «шестёрки».

Признаки неисправности бензонасоса ВАЗ 2106

Опытный водитель всегда может косвенно или непосредственно определить проблемы, которые возникли в работе его автомобиля. Это справедливо и для топливного насоса. Однако если вы не уверены в своих знаниях, то тогда рассмотрим характерные признаки того, что бензонасос вышел из строя:

  • Двигатель не заводится;
  • Двигатель практически постоянно глохнет;
  • Падает тяга и приёмистость автомобиля.

Последний пункт лишь косвенно свидетельствует о поломке топливного насоса. Суть в том, что мощность силового агрегата может снижаться по ряду других факторов. Если же бензонасос неисправен, то в таком случае ваша «шестерка» не заведется.

При наличии вышеописанных сигналов вам следует провести комплекс мер по осмотру топливной системы и конечно же, убедиться в том, что топливный насос исправен и качает бензин.

Как в анекдоте, но стоит напомнить, что нужно убедиться в наличии топлива в баке. На машинах ВАЗ часто выходит из строя указатель уровня топлива, соответственно машина тоже не заведется.

Причины неисправности бензонасоса ВАЗ 2106

Любой владелец автомобиля должен знать причины, по которым может выходить из строя топливный насос. Это позволит своевременно заметить и устранить неисправность. Рассмотрим наиболее частые ситуации:

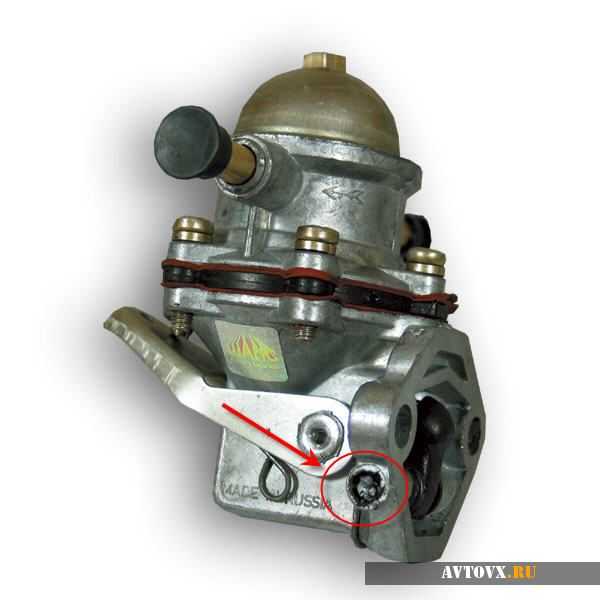

  • Образование протекания бензина в корпусе узла. Оно обусловлено тем, что происходит выработка уплотнителя, размещенного между частями деталей насоса. При этом внутри него нарушается герметичность и происходит попадание воздуха. Это приводит к трудностям доставки топлива в карбюратор.

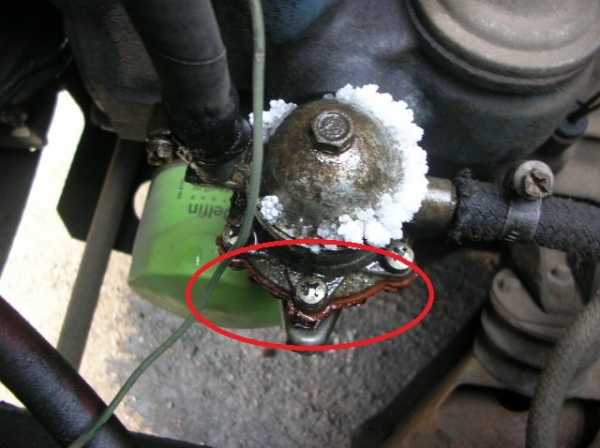

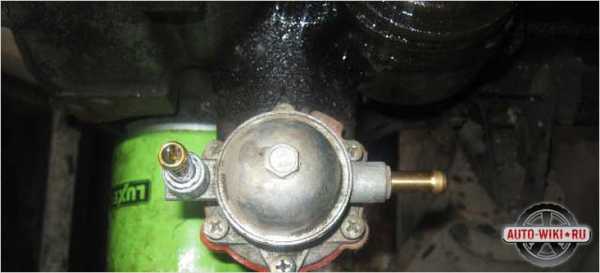

    Так выглядит подтекание топлива. Белая масса — это снег.

  • Повреждение мембраны внутри топливного насоса.

    Неисправная мембрана бензонасоса с дефектами

  • Загрязнение фильтра бензина или его полный выход из строя.

Проверка бензонасоса ВАЗ 2106

Для того, что провести проверку топливного насоса автомобиля шестого семейства вам необходим инструмент: отвертка и ключ на «10».

Порядок действий

  1. Первым делом следует демонтировать топливный шланг от патрубка всасывания топлива. Для этого разжать хомут его крепления. Так как данный шланг находится ниже линии уровня бензина в баке, то его следует заглушить, иначе будет вытекание топлива.

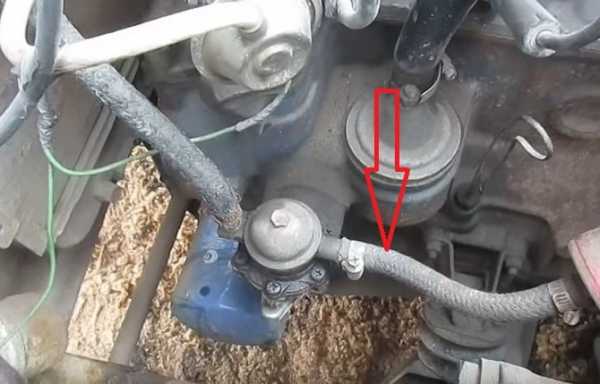

    Снимаем всасывающий шланг

  2. Отсоединить топливный шланг от карбюратора и закройте отверстие бензонасоса пальцем. Теперь сделайте несколько закачек топлива рукояткой ручной подкачки. Вы должны ощущать давление, которое создается диафрагмой.

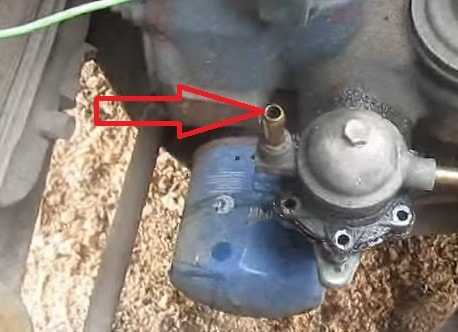

    Закрываем вот эту трубку пальцем

  3. Если давление не ощущается, то следует провернуть коленчатый вал до появления сопротивления. При этом бензонасос издает характерный звук «хлюпанья». Если давления не создается и насос не издает такой звук, то он неисправен.
  4. Далее закрыть пальцем патрубок всасывания и сделать несколько закачек ручным способом. Если разряжение не ощущается, то имеет место быть повреждение диафрагмы или клапана всасывания.

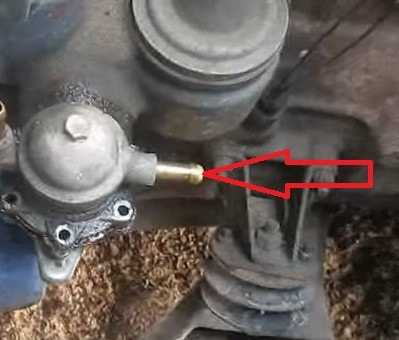

    Всасывающая трубка, которую закрываем пальцем

  5. Если бензонасос не создает разряжение и всасывание, то вероятно засорился его фильтр. Для того, чтобы убедиться в этом, нужно снять крышку насоса, отвернув болт её крепления.
  6. Произвести снятие фильтра и его очистку бензином, а также совершите продувку воздухом под давлением. Если фильтр слишком загрязнен, то лучше его заменить.
  7. После всех операций соберите узел бензонасоса в порядке, обратном вышеизложенному.

Видео по теме:

Признаки неисправности бензонасоса ВАЗ 2106

5 (100%) 1 vote[s]

avto-moto24.ru

Замена бензонасоса lada 2106 (ваз 2106)

Автомобильный бензонасос ВАЗ 2106 является составной частью топливной системы автомобиля и играет важную роль в эксплуатации транспортного средства. В основном на модификациях ВАЗ 2106 используются 3 модели бензонасосов: ДААЗ, производимый на предприятии в г. Дмитровограде; «Пекар», разработанный компанией из Санкт-Петербурга и «Саратовский». За годы производства легковых автомобилей на предприятии ВАЗ ассортимент выпускаемых модификаций постепенно менялся с переходом в комплектовании машин от карбюраторных двигателей к инжекторным с увеличением мощности и качественных характеристик.

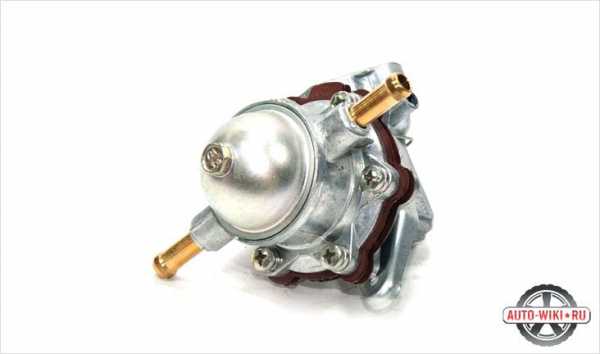

Ниже вы можете увидеть, как выглядит бензонасос ДААЗ:

ДААЗ

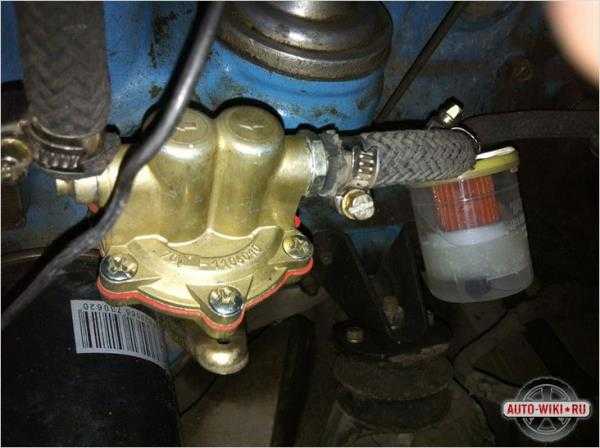

Бензонасос ПЕКАР выглядит так:

Пекар

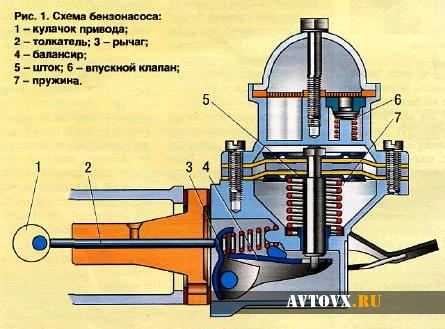

Он устроен следующим образом:

Устройство бензонасоса

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

  1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
  2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
  3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

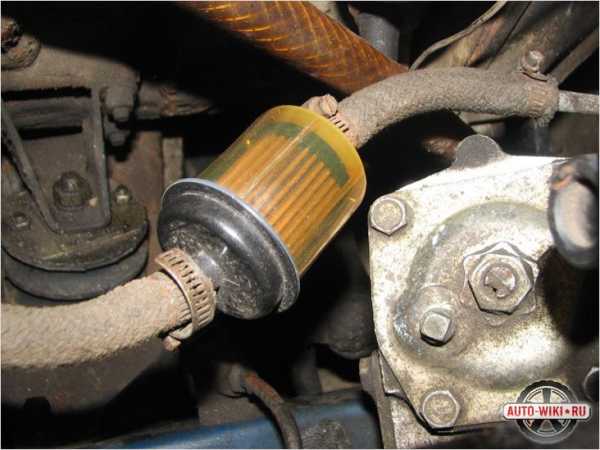

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

  1. Повреждения диафрагмы с нарушениями герметичности.
  2. Потеря жесткости и рабочих характеристик пружины.
  3. Засорение клапанов за счет скопления грязи.
  4. Потеря пропускной способности фильтров за счет скопления загрязнений.
  5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
  6. Отказ в работе за счет выработки ресурса комплектующих насоса.

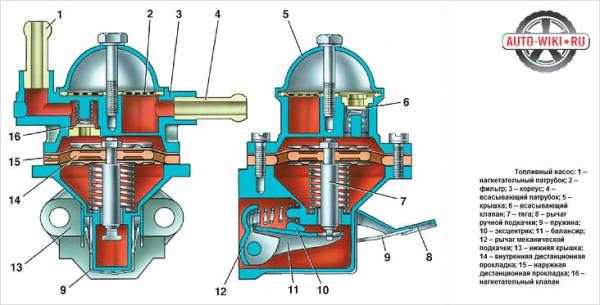

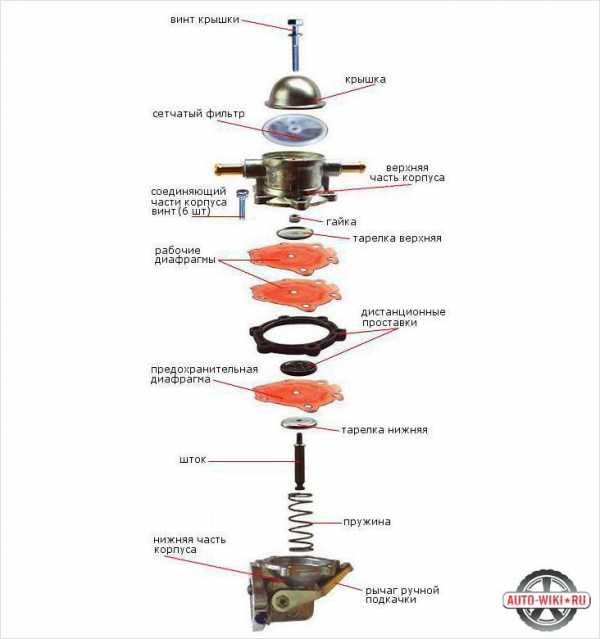

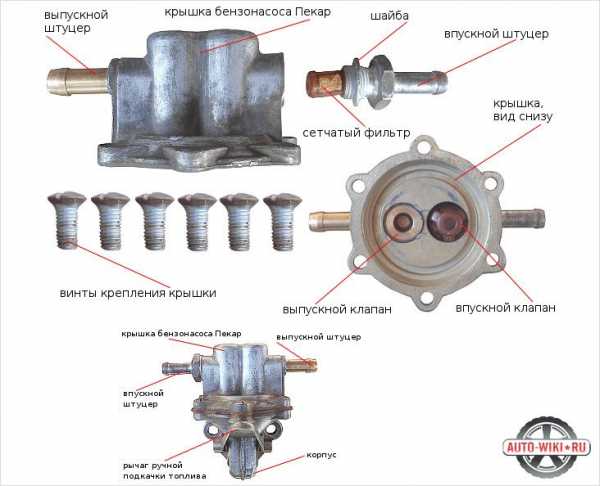

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

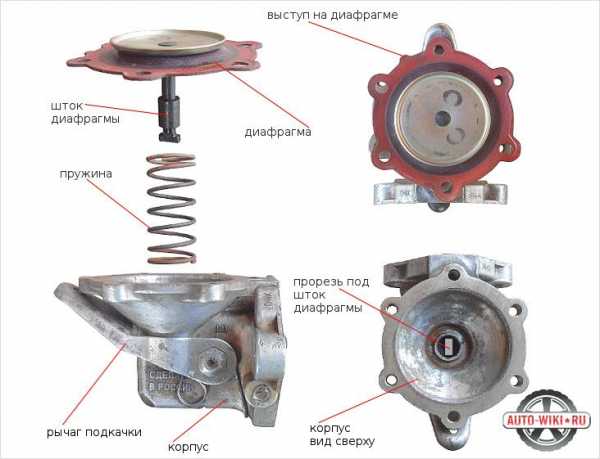

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Если толкатель выступает над прокладками на величину более 1,3 мм, производится замена прокладки 0,7–0,8 мм на более толстую, толщиной 1,2–1,3 мм. Необходимо также соблюдать порядок, когда между теплоизоляционной прокладкой и корпусом должна устанавливаться прокладка 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Фотоинструкция

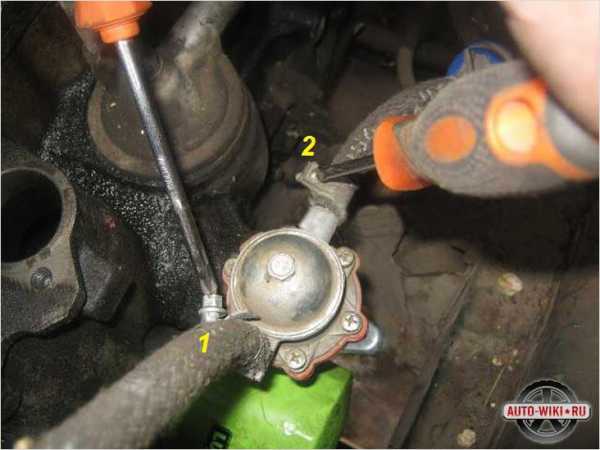

Отсоединяем шланги

Штуцеры

Замена бензонасоса

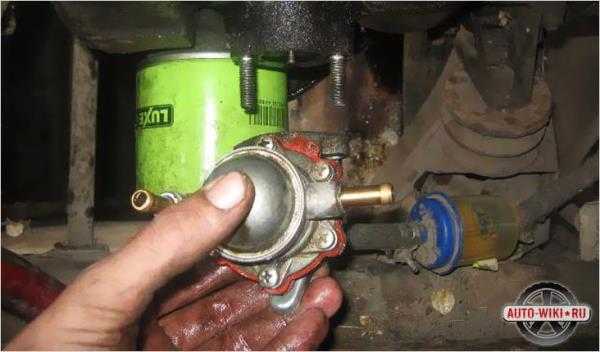

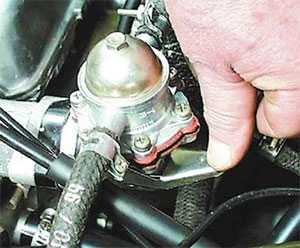

Снимаем бензонасос

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

  1. Необходимо провести отсоединение винтов крепления головки.
  2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
  3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
  4. Снимаются диафрагма и возвратная пружина.
  5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
  6. Аккуратно снимаются детали с диафрагменного узла.
  7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
  8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
  9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
  10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

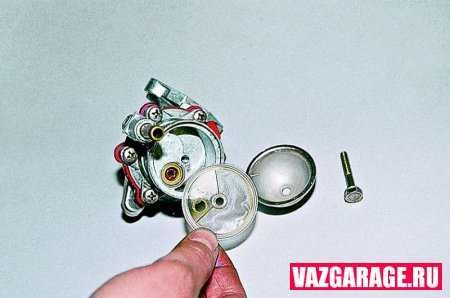

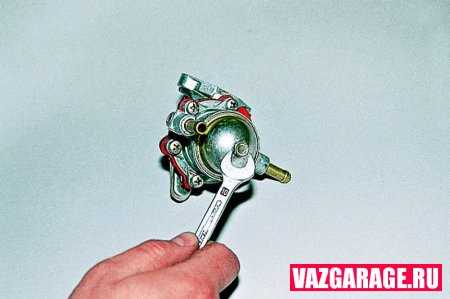

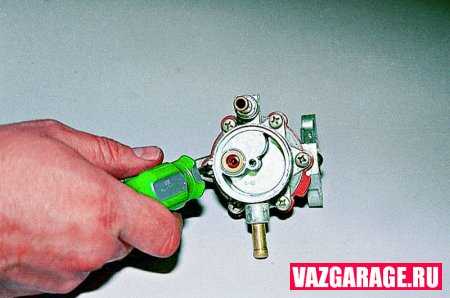

Отворачиваем винты и разъединяем корпус

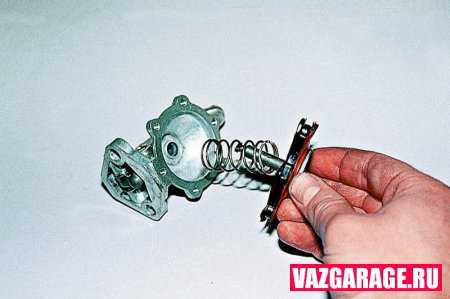

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

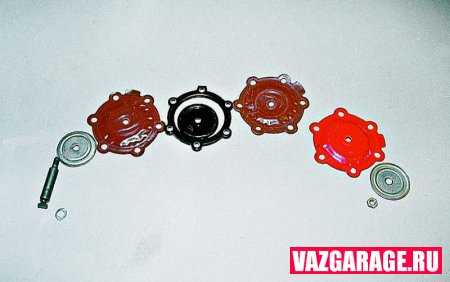

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Читайте также:

  • Замена бензонасоса на ВАЗ.

Видео

Ниже показан процесс ремонта бензонасоса ДААЗ с использованием ремкомплекта:

А это ремонт бензонасоса ПЕКАР:

В рейтинге наиболее капризных узлов автомобиля топливный насос занимает одно из первых мест. Поэтому любому автолюбителю необходимо знать основы диагностики работоспособности насоса и порядок действий при его ремонте и замене.

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

  • существенное снижение подачи топлива в карбюратор;
  • уменьшение производительности двигателя;
  • рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

Работы выполняются в следующей последовательности.

  1. На автомобиле с холодным двигателем открывается капот.

  2. Отвёрткой ослабляется хомут крепления входного патрубка насоса.

  3. Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

  4. Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

  5. Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

  • рожковый ключ на 13;

  • плоская отвёртка;

  • две обычные школьные линейки;

  • чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

  1. Открывается капот.

  2. Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

  3. Снимается шланг подачи топлива.

  4. От корпуса насоса отсоединяется топливная магистраль.

  5. В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

  6. Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

  7. Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

  • износ деталей;

  • повреждения диафрагмы;

  • сильное растяжение пружинки;

  • загрязнение клапанов;

  • засорение сеточки фильтра;

  • потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

Видео: ремонт бензонасоса ВАЗ 2106/07

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

  • при сильном износе его элементов, не подлежащих замене;
  • для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

  • гаечный ключ на 13;

  • отвёртка с плоским лезвием;

  • ёмкость для слива бензина.

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

  1. Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.

  2. Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

    .

  3. Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

  4. Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

  5. Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

  1. Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
  2. На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
  3. Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
  4. Подсоединяются два шланга подачи топлива.
  5. Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Источники

avtozam.ru

Бензонасос ВАЗ 2106 — важнейший элемент топливной системы

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Принципиальное устройство бензонасоса ВАЗ 2106 можно посмотреть ниже.

По своему принципу действия бензонасос «шестерки» ориентирован на создание избыточного давления, которое, независимо от стадии эксплуатации мотора, должно постоянно поддерживать требуемый уровень бензина в топливной камере поплавкового типа. Диафрагма спроектирована и разработана с таким расчетом, что топливный поток прекращается или уменьшается при создании в топливопроводе предельного значения давления.

Штатный бензонасос расположен слева на специальном приливе двигательного блока и крепится шпильками через термическую проставку и прокладку регулировочного типа. Эта проставка выполняет также функцию направляющего элемента для толкателя бензонасоса ВАЗ 2106, приводящегося в действие эксцентриком через привод бензонасоса, работающим от эксплуатируемого газораспределительного механизма. Длина нового штока бензонасоса составляет 82,5 мм, допустимое значение для эксплуатации составляет размер в 81,8 мм, при уменьшении этого параметра изделие необходимо регулировать подбором установочных прокладок или заменить на новую запчасть.

Для ручной подачи бензина методом подкачки в изделии предусмотрен специальный рычаг, которым рекомендуется пользоваться после длительного периода в эксплуатации транспортного средства для наполнения топливопровода горючим. Он способен создать давление 20-30 кПа со скоростью закачки не менее 60 л/ч при частоте 2000 фрикций (качков) в минуту.

На нашем интернет-ресурсе описано устройство бензонасоса ВАЗ 2106 под номенклатурным номером 2101-1106010, произведенного на ДААЗ в г. Димитровграде. В качестве альтернативы можно использовать бензонасос Пекар, изготовленный на Саратовском заводе топливной аппаратуры. Проект и разработка изделия было проведена АО «Пекар» из Санкт-Петербурга.

Между прочим, многие автолюбители нахваливают т.н. «плунжерный бензонасос ВАЗ 2106», который позволяет улучшить пуск транспортного средства и работает с высокой степенью надежности. Изделие такого типа – не что иное, как бензонасос Пекар, верхняя крышка которого выполнена в высоком стиле и напоминает 2 связанных с собой цилиндра, на торцевой частях которых выбиты стрелки направления потока бензина. Клапана внутри изделия очень похожи на плунжерные пары, и с легкой руки автолюбителей их стали называть плунжерными бензонасосами на «шестерку».

Многие автолюбители знают, что бензонасос представляет собой такой компонент топливной системы «шестерки», который неоднократно допускает сбои в работе или, говоря простыми словами, – он барахлит. Причины: низкокачественный бензин, засоренный и не вовремя замененный фильтр топлива, высокие нагрузки на детали изделия, воздействие активных ингредиентов при течи масла и тосола, некачественные комплектующие резинотехнические детали и т.д.

Основные неисправности бензонасоса – это нарушение герметичных кондиций топливного насоса, течь бензина и «не качает бензонасос ВАЗ 2106», т.е. выход из строя мембраны изделия. В этом случае возможен ремонт «в полевых условиях», когда водителям приходится, к примеру, вместо штатной мембраны устанавливать целлофан большой плотности, что позволяет доехать до места назначения. Более цивилизованный ремонт бензонасоса для «шестерки» – приобрести ремкомплект бензонасоса и произвести замену деталей, подвергшихся износу.

Предпочтительным вариантом для автолюбителей, не желающих заниматься такими ремонтными работами, может стать приобретение электрического бензонасоса на ВАЗ 2106, который более долговечен и надежен в эксплуатации.

Проводим подготовительные работы, концентрируем в одном месте необходимый слесарный инструмент и новое изделие, подлежащее монтажу. Замена бензонасоса проводится в следующей очередности:

  1. Ослабляем крепежные хомуты фигурной отверткой или гаечным ключом.
  2. Отсоединяем торцы бензопровода от штуцеров изделия с последующей их заглушкой для предотвращения течи горючего.
  3. Демонтируем бензонасос с помощью гаечного ключа.
  4. Демонтируем термоизоляционную проставку и установочную прокладку.
  5. Установочную прокладку следует поменять, а термопроставку – почистить и поставить на прежнее место крепления.
  6. Если требуется ремонт бензонасоса, то его необходимо разобрать и произвести замену изношенных компонентов.
  7. Если следует заменить изделие в сборе, то ставим прокладку на установочные шпильки, потом производим монтаж бензонасоса «шестерки».

Конечная установка бензонасоса на ВАЗ 2106 проводится в обратном порядке.

avtovx.ru

Топливный насос ваз 2106 устройство

Когда у Вас есть время и желание, можно заниматься ремонтом бензонасоса на ВАЗ 2106 своими руками. В данной статье мы подробно расскажем про самостоятельный ремонт топливного насоса.

Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя. Но для удобства работы топливный насос лучше снять и разбирать его на чистой бумаге или ткани.

Отметим, если у Вас нету времени на ремонт, можно просто своими руками.

1. Ключом «на 10» отворачиваем болт крепления крышки насоса.


2. Снимаем крышку и аккуратно вынимаем сетчатый фильтр.


3. Осматриваем впускной клапан (для чего надавливаем на него тонкой отверткой), при необходимости поправляем его положение в седле. Промываем фильтр в растворителе и продуваем сжатым воздухом.

4. Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхнюю и нижнюю половины корпуса насоса.


5. Затем разъединяем эти детали.


6. Выпускной клапан проверяем так же, как и впускной. Промываем верхнюю часть корпуса в бензине и обдуваем ее сжатым воздухом.

7. Повернув узел диафрагм на 90°, вынимаем его из нижней части корпуса. Снимаем со штока пружину.


8. Ключом «на 8» отворачиваем гайку.


9. Затем последовательно снимаем: верхнюю стальную чашку, две рабочие диафрагмы, наружную и внутреннюю дистанционные прокладки, нижнюю чашку и шайбу.


10. Чтобы при снятии и разборке насоса не повредить предохранительную диафрагму, которая со временем прилипает к корпусу и прокладке, отделяем ее тонким ножом или плоским щупом.

11. Очистив фильтр и заменив порванные диафрагмы, собираем насос в порядке, обратном разборке.

12. Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана.


13. После сборки насоса проверяем его работоспособность. Опускаем входной штуцер насоса в емкость с бензином и несколько раз нажимаем на рычаг ручной подкачки. При этом из выпускного штуцера должна появиться пульсирующая струя топлива. Это означает, что диафрагмы насоса целы.

14. Снова опускаем насос входным патрубком в бензин и, заткнув пальцем выходной штуцер, рычагом ручной подкачки создаем давление во вну

mmdog.ru

Ремонт бензонасоса ВАЗ 2106 — как отремонтировать самостоятельно

Автомобильный бензонасос ВАЗ 2106 является составной частью топливной системы автомобиля и играет важную роль в эксплуатации транспортного средства. В основном на модификациях ВАЗ 2106 используются 3 модели бензонасосов: ДААЗ, производимый на предприятии в г. Дмитровограде; «Пекар», разработанный компанией из Санкт-Петербурга и «Саратовский». За годы производства легковых автомобилей на предприятии ВАЗ ассортимент выпускаемых модификаций постепенно менялся с переходом в комплектовании машин от карбюраторных двигателей к инжекторным с увеличением мощности и качественных характеристик.

Ниже вы можете увидеть, как выглядит бензонасос ДААЗ:

ДААЗ

Бензонасос ПЕКАР выглядит так:

Пекар

Он устроен следующим образом:

Устройство бензонасоса

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

  1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
  2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
  3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

  1. Повреждения диафрагмы с нарушениями герметичности.
  2. Потеря жесткости и рабочих характеристик пружины.
  3. Засорение клапанов за счет скопления грязи.
  4. Потеря пропускной способности фильтров за счет скопления загрязнений.
  5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
  6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.



Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Если толкатель выступает над прокладками на величину более 1,3 мм, производится замена прокладки 0,7–0,8 мм на более толстую, толщиной 1,2–1,3 мм. Необходимо также соблюдать порядок, когда между теплоизоляционной прокладкой и корпусом должна устанавливаться прокладка 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Фотоинструкция

Отсоединяем шланги

Штуцеры

Замена бензонасоса

Снимаем бензонасос

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

  1. Необходимо провести отсоединение винтов крепления головки.
  2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
  3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
  4. Снимаются диафрагма и возвратная пружина.
  5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
  6. Аккуратно снимаются детали с диафрагменного узла.
  7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
  8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
  9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
  10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

Отворачиваем винты и разъединяем корпус

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Читайте также:

Видео

Ниже показан процесс ремонта бензонасоса ДААЗ с использованием ремкомплекта:

А это ремонт бензонасоса ПЕКАР:

auto-wiki.ru

Как правильно установить бензонасос на ваз 2106


Особенности ремонта и замены топливного насоса на отечественной классике

Отечественная классика имеет свои уязвимые места и распространенные неисправности. Нередко, владельцы ваз 2106 сталкиваются с нарушением функции топливного насоса. В случае возникновения неисправности, возникает необходимость оперативного ремонта. К счастью процесс замены топливного насоса ваз 2106 довольно прост, что дает возможность восстановить работу топливной системы самостоятельно. К тому же, запасные части на классические модели ваз отличаются доступной ценой. Поэтому при поломке топливного насоса стоит сразу приступать к его замене.

Существует несколько распространенных симптомов, которые позволяют выявить неправильную работу насоса в топливной системе.

Первым, что скорее всего укажет именно на поломку бензонасоса, станет заметное уменьшение производительности двигателя. Если транспортное средство произвольно вырывается с места или с затруднением набирает обороты, возможным путем решения проблемы будет замена бензонасоса.

Возникновение постороннего звукового сопровождения при эксплуатации насоса, также говорит о том, что замена неизбежна. Исправный компрессор работает практически бесшумно, в то время как рев или иной шум свидетельствуют о поломке. Как правило, посторонний шум также сопровождается нестабильной работой мотора. Несмотря на грозный рев, автомобиль начинает с большим затруднением набирать скорость.

В случае возникновения одного из указанных факторов, стоит произвести визуальную диагностику элемента топливной системы. Если насос утратил свою герметичность и вблизи него можно заметить подтеки топливной смеси, также потребуется его замена.

Процесс замены важнейшего элемента топливной системы не представляет собой особой сложности. Для успешного выполнения работы, потребуется достаточное количество внимания и стандартный набор инструментов.

Для выполнения работ необходимо иметь:

  • Крестовую отвертку.
  • Ключ на 13.
  • Новый оригинальный бензонасос ваз 2106.
  • Фильтрующий элемент.
  • Набор новых прокладок и хомутов.
  • Болты М8.



Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

Перед демонтажем второго уплотнителя, стоит предварительно отметить его положение цветным маркером или другим заметным способом. Таким образом, процесс обратной установки станет более простым. Также важно, не перепутать местами первый и второй уплотнитель.

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом. При повороте коленчатого вала, привод, который толкает насос должен выступать на минимальную величину. В этот момент, смотрим насколько плотно прокладка фиксирует элемент.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной. Бензонасос является важной частью системы топливного обеспечения двигателя. Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию. В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Существует несколько видов присадок, предназначенных для очистки и профилактики топливной магистрали, которые можно использовать если система изрядно засорена.

Вместе с установкой нового топливного насоса, лучше всего поставить новый фильтрующий элемент. Таким образом, можно избежать преждевременного износа элемента.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

Удачи на дороге!



Похожие статьи

carmend.ru

Ремонт, Замена, Установка, Признаки неисправности

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Оглавление

РемонтЗаменаПочему не качаетУстановкаПризнаки неисправностиСборка

Ремонт

Для ремонта бензонасоса на автомобиле ваз 2106 вам потребуются: отвертка с крестообразным лезвием, шабер (или небольшой надфиль), керн, небольшой молоток.

1. Выверните винты крепления головки и снимите головку с клапанами, крышкой и фильтром. При необходимости снимите с головки крышку и фильтр (см. «Проверка исправности бензонасоса на автомобиле ВАЗ 2106»).

2. Нажмите на узел диафрагм, поверните его в любую сторону на 90° и.

3. выньте диафрагмы, закрепленные на толкателе, и пружину из корпуса бензонасоса.

ПРИМЕЧАНИЕ

Дальнейшая разборка корпуса бензонасоса нецелесообразна, так как затраты на приобретение и замену поврежденных деталей рычажного механизма сопоставимы с покупкой нового бензонасоса. Если на корпусе есть трещины, деформирован фланец крепления бензонасоса, детали рычажного механизма изношены или повреждены, замените бензонасос. Повреждение рычажного механизма — достаточно редкая неисправность. Чаще всего отказ бензонасоса вызывается выходом из строя диафрагм или клапанов.

4. Осмотрите снятый узел диафрагм. Если на диафрагмах имеются надрывы, расслоения или хотя бы небольшие трещины, замените их.

ПОЛЕЗНЫЙ СОВЕТ

Удобнее заменить узел диафрагм в сборе. В продаже есть диафрагменные узлы, унифицированные для бензонасосов производства ДААЗ и Саратовского завода топливной аппаратуры. Они поставляются в запасные части без пластмассовой наружной дистанционной прокладки. Если нет возможности заменить узел диафрагм в сборе, разберите его и замените отдельные диафрагмы. Они закреплены на штоке гайкой (а — хвостовик штока). Наружная дистанционная прокладка, расположенная между ними, никак не закреплена и легко снимается.

5. Удерживая шток за хвостовик, отверните гайку и снимите детали диафрагменного узла со штока, запоминая их взаимное расположение.

6. Соберите узел диафрагм в обратной последовательности. При этом проследите, чтобы отверстия в диафрагмах для прохода винтов совпадали, а прямоугольные язычки на двух диафрагмах были направлены в одну сторону.

7. Для замены клапана выпрессуйте его седло из головки бензонасоса, предварительно удалив острозаточенным шабером или надфилем кернения в трех местах (показаны стрелками). После запрессовки нового клапана закерните его седло в других трех местах, равномерно расположенных через 120°.

motorsmarine.ru

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
