ВАЗ 21213 | Центральный замок

Руководства ￫ ВАЗ ￫ 21213 (Нива)

Центральный замок

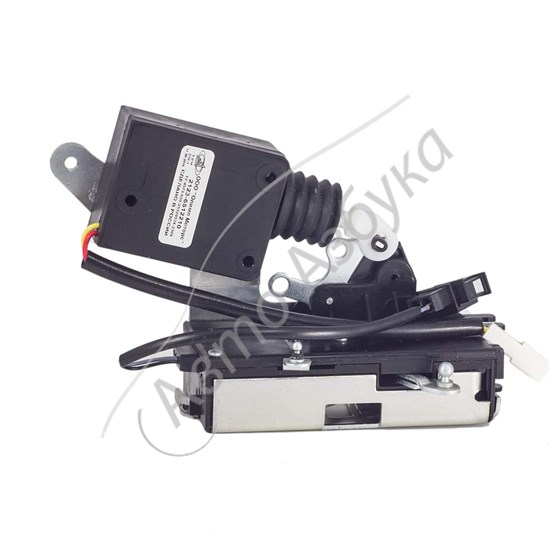

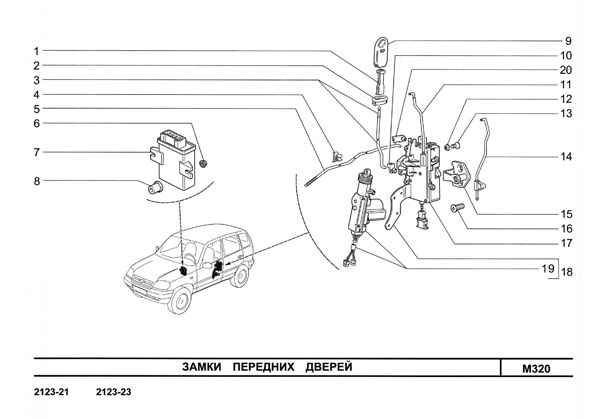

Сервомотор центрального замка

При испорченном приемнике инфракрасного излучения (3) его необходимо заменять вместе с передатчиком на ключе зажигания из-за несоответствия кодирования. Однако сначала проверьте контактное соединение (2). Для этого выньте приемник из гнезда (1) при помощи отвертки.

На оборудованных центральным замком модификациях renault 19 все двери и дверь багажника могут быть одновременно открыты или закрыты, при закрытии замка двери водителя или при нажатии на кнопку инфракрасного дистанционного передатчика на ключе зажигания.

Для этого в каждой двери имеются маленькие электродвигатели.

Одновременно с закрытием замка двери водителя остальные серводвигатели получают импульс. В зависимости от того, закрывается или открывается замок двери водителя, остальные замки всех дверей также закрываются или открываются.

Снятие серводвигателя центрального замка

Снимите внутреннюю облицовку двери.
В торце двери выкрутите 3 винта torx крепления замка двери.
Отсоедините фиксирующие зажимы передаточных штанг фиксатора двери, внешнего и внутреннего устройства открытия замка.

Выньте сервомотор вместе с замком из коробки двери.
Отсоедините разъемы.
В зависимости от типа установленного двигателя, открутите винт или, соответственно, вытяните предохранительный штифт и снимите двигатель с замка двери.
Перед установкой внутренней облицовки двери проверьте работоспособность устройства.

Устранение неисправностей

Центральный замок

Неисправность	Причина	Устранение неисправности
a. Центральный замок не работает.	1. Перегорел плавкий предохранитель. 2. Неисправен мотор в двери водителя. 3. Неисправность проводов.	Замените. Проверьте работу, при необходимости замените. Проверьте, при необходимости замените.
b. Фиксаторы замков открываются, но не закрываются.	1. Смотри a 2. 2. Ослаб или окислился разъем на моторе. 3. Неисправен мотор с водительской стороны.	Проверьте, крепко ли сидит разъем, при необходимости зачистите. Проверьте прохождение электричества на клемме 2 (красный провод) и клемме 1 (белый провод), а также клемм 2 и 4 (фиолетовый провод).
c. Фиксаторы замков закрываются, но не открываются.	1. Смотри А 2. 2. Смотри В 2 и 3.
d. Один из фиксаторов замков не работает.	1. Смотри В 2. 2. Повреждено соединение провода на моторе. 3. Перебита проводка к мотору. 4. Заклинены механические передаточные устройства.	Проверьте, при необходимости отремонтируйте. Проверьте, при необходимости отремонтировать. Проверьте работу элементов и плотность их посадки. Детали при необходимости смажьте, поврежденные детали замените.

Про центральный замок с раздельным управлением Niva Chevrolet » Лада.Онлайн

23 май 2020 Лада.Онлайн 5 420 0
Впервые опция управления центральным замком с кнопки на панели приборов была реализована в автомобиле в комплектации люкс (GLS) в марте 2014 г., но с октября 2021 г. схема управления ЦЗ была изменена в соответствии с описанием в настоящем разделе. Рассказываем, как устроен штатный центральный замок на Ниве Шевроле и как его установить своими руками.

Центральный замок данного автомобиля управляется:

Щеколдой в двери водителя, что является заводской схемой работы ЦЗ на типовом автомобиле Шевроле Нива; однако особенностью люкс комплектации является то, что в этом варианте ЦЗ управляется щеколдой только при выключенном зажигании.
Кнопкой на панели приборов при включенном зажигании, что также является особенностью данного автомобиля.
Брелком установленной охранной сигнализации, но в данном разделе этот вариант рассмотрен не будет.

При включенном зажигании автомобиля управление ЦЗ переходит от щеколды на кнопку, расположенную на приборной панели, которая используется как для закрытия всех замков автомобиля, так и для их открытия при повторном нажатии.

Кнопка не управляет сервоприводами щеколд в дверях автомобиля напрямую — она управляет ЦЗ автомобиля через штатный БУБД. Через 30 секунд после выключения зажигания управление ЦЗ возвращается щеколде водительской двери, и все замки автомобиля приводятся в соответствие положению щеколды.

Помимо штатной подсветки кнопки при включении габаритов, в ней также реализована подсветка состояния ЦЗ на основе положения щеколды водительской двери: оранжевый цвет означает, что замки автомобиля должны быть закрыты.

Причины неисправностей ЦЗ

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

короткое замыкание в цепи и выход предохранителя из строя;
перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
неисправность реле ЦЗ;
ошибка в блоке управления центральным замком;
поломка электродвигателя замка.

Совет! Если в машине установлена сигнализация, то центральный замок может не открываться из-за неисправностей сигналки. Возможно, причина кроется в севшей батарейке пульта управления сигнализацией.

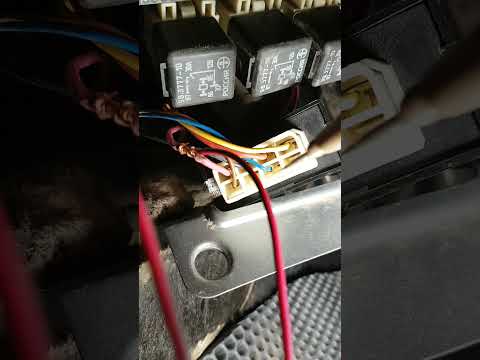

Точки подключения автосигнализации на Нива Шевролет 2010 года

Дверь водителя – белый/синий дверь пассажира – желтый/черный двери задние – белый/черный багажник – белый/красный капот – зелёный/черный Все концевики отрицательные

Повороты – синий и синий/черный

Блок ЦЗ за монтажным блоком. ЦЗ (-) – закрытие – 7 нога, открытие – 2 нога. Для управления центральным замком нужно подпаяться к блоку цз.

На этом автомобиле первое нажатие штатного брелка открывает водительскую дверь, второе пассажирские. На одном из известных сайтов есть точки подключения при помощи дополнительного реле. Но этот способ не считаю лучшим. Поэтому и предлагаю свой. Блок ЦЗ на Шеви-Ниве стоит от Калины.

Принцип работы и схема центрального замка

ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.

Нажатие кнопки на пульте приводит к открытию или закрытию всех дверей автомобиля, включая дверь багажника. Таким же образом срабатывает ЦЗ при повороте ключа в водительской двери на пол-оборота вправо или влево.

За работу электрической сети отвечает стандартное реле типа 90.3747, предохранитель на 20 А, концевые выключатели в каждой двери, моторедукторы на механизмах замка.

Особенностью ЦЗ Нивы Шевроле является возможность ручного открытия и закрытия дверей, даже при снятом аккумуляторе.

Важно! Моторедукторы снабжены защитой от перегрева и выключаются на некоторое время после многократных срабатываний ЦЗ.

Как поставить сигнализацию на шевроле нива

Каждый современный автомобиль должен быть оборудован надежной противоугонной системой, которая позволит предотвратить взлом и угон транспортного средства. Поскольку штатные варианты противоугонных установок не особо надежны, автовладельцам приходится самостоятельно устанавливать сигнализации на свои машины.

В зависимости от комплектации, электрическая схема Нивы может быть дополнена штатной сигнализацией, которая, по сути, представляет собой центральный замок. При наличии замка управление системой осуществляется при помощи одного модуля — блока, который и представляет сигнализацюи сигналку.

Поскольку эта постмвить — штатная — в ней не реализована функция оповещения.

Установка сигнализации на авто Шевроле Нива, точки подключения Chevrolet Niva
Как самому отключить иммобилайзер на шевроле нива
и отзывы

То есть в отличие от традиционной сигналки, штатная противоугонная установка не оснащается сиреной.

Читать новости о новой Ниве

Точки подключения сигнализации нива шевроле
Точки подключения сигнализации нива шевроле
Не открывается задняя дверь нива шевроле
Центральный замок шевроле нива — Авто-мастерская онлайн
Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле
Точки подключения сигнализации нива шевроле
Обзор штатной сигнализации Нива Шевроле
Реле зажигания Нива Шевроле где находится

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

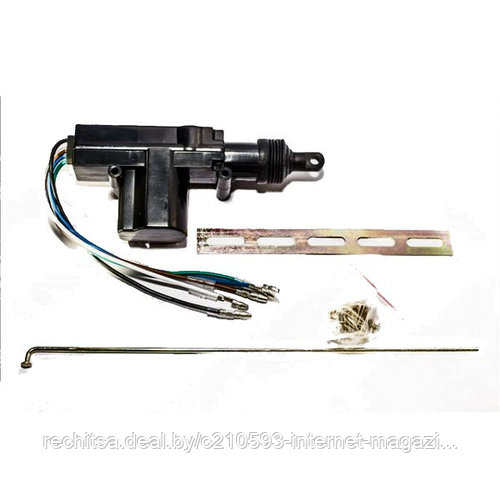

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

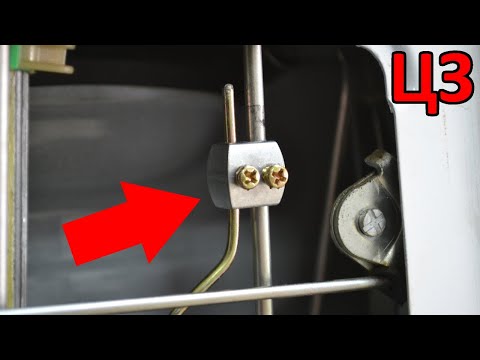

Совет! Бывает так, что звуки срабатывания мотора слышны, а дверь не реагирует на сигналы с ключа. В этом случае необходимо проверить тяги, идущие от замков к моторедукторам и дверным ручкам.

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

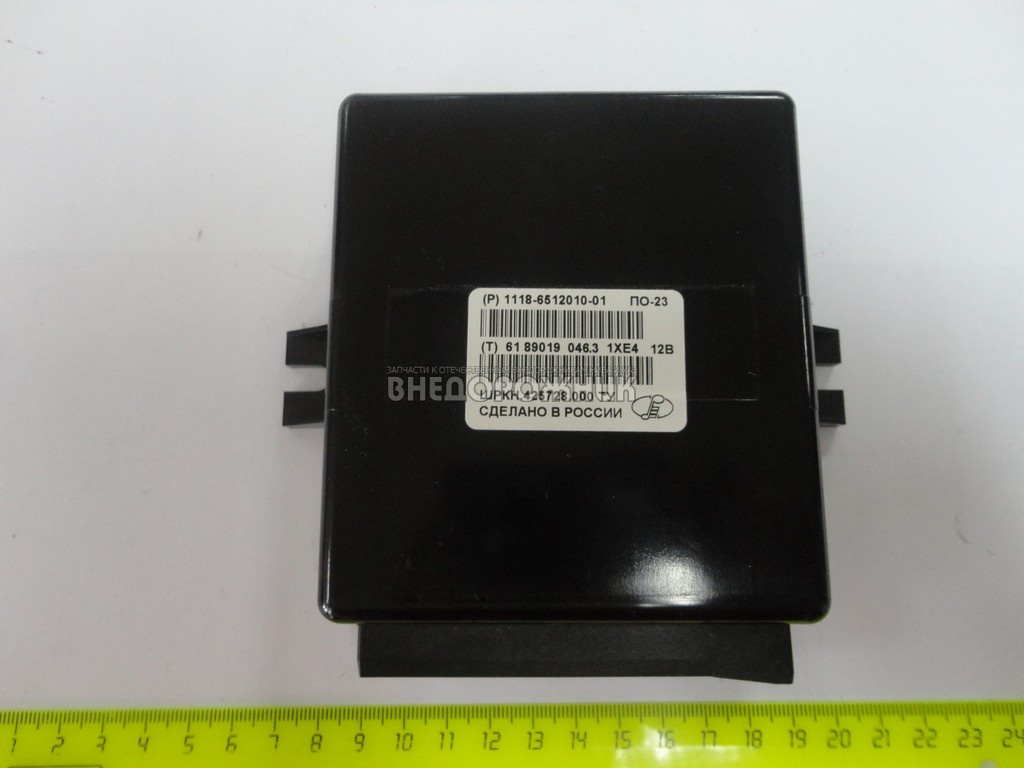

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Chevrolet Niva Шеви «Панда» › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет

И так пособие по установке

А еще интересно: 25 примеров безумного тюнинга Нивы

У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей

По пособию немного разъясню т. к. Там написанно поверхностноИ так разберем все но пунктикам :1- сникаем кожух рулевой колонки( выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3)2- откручиваем 2 саморезапанели закрывающей монтажный блок (фото 2.1-2.2)отсоединяем от монтажного блока все фишки.

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)

у серены массу и крепление прикручиваем одним саморезом

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить

6- блок сигнализации пока не крепим

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

закрытие -разрезаем ( синий провод находится радом с синим с черной полоской) к нему подключаем от сигналки провода от Х2 зеленый к проводу который идет на цз а зеленый с черной полоской от Х2 с концу который пошел на мотор стеклоподъемников

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7. 3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.

Не забываем раскусить перемычку наХ2 красно черный провод

Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан

Концевик богажника ( на цз белый с красной полосо) подключаем к Х3 оранжево-белому( вход багажника на схеме)

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)

на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

тахометр фото 8. 3 коричневый с красной полосой не разрвая к нему от Х3 серый с черной полосой

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1

11- настраиваем по инструкции длительность прокрутки стартера и контроль работы двигателя по схеме

12 проверяем работу системы и собираем все в обратной последовательности)

Если что то не понятно или нужно разъяснить пишите)) всем отвечу)

Центральный замок — Форум Шевроле Нива (Chevrolet Niva)

Неоднократно, проблемой неработоспособности центрального замка становилась проводка.

Fuse replacement door locks Chevrolet — Niva

Определить работоспособность элементов можно при помощи обычного мультиметра, или в его отсутствие — подключить привод к АКБ.

Вы тут: Главная > ВАЗ > Chevrolet Niva > Не работает центральный замок на Ниве…

Из-за неисправности мотора в водительской двери, будет отказ всей системы блокировки дверей. Короткое замыкание в бортовой системе палит не только проводку и предохранитель, но и может стать причиной получения неисправности блока управления центральным замком. Первое место, где возникают все неисправности по электрической части автомобиля — это монтажный блок.

Выводы Определить причины неисправности центрального замка достаточно .

Неоднократно, проблемой неработоспособности центрального замка становилась проводка. Так, короткое замыкание или поломка провода не проводит сигнал на блок управления центральным замком. Чтобы определить отсутствие контакта необходимо мультиметром прозвонить каждый провод.

Советы для автомобилистов

Если обнаружилось, что существует разрыв цепи, то стоит заменить поломанный элемент на новый. Но, как показывает практика, большинства автомобилистов просто разрезает проводку в месте потери контакта, зачищает и изолирует провода.

сигналка на ниву

Реле Полетело реле — один из признаков неисправности центрального замка. Ещё одной причиной неработающего центрального замка может стать выход со строя реле в монтажном блоке. Так, необходимо достать элемент и провести диагностику при помощи тестера.

Блок управления центральным замком Блок управления центральным замком со следами выхода из строя отдельных её запчастей. Короткое замыкание в бортовой системе палит не только проводку и предохранитель, но и может стать причиной получения неисправности блока управления центральным замком.

Так, для диагностики этого элемента управления, его необходимо достать с двери. Потом, при помощи тестера прозвонить контактные соединения. Бортовой компьютер Электронный блок управления уже давно перестал отвечать только за двигатель и контролирует многие автомобильные процессы.

Точки подключения автосигнализации на Chevrolet Niva 2021, иммо №1118-6512010

Обход иммо на рулевой колонке: белый провод в разрыв на обходчик.

Все концевики есть на блоке иммобилайзера.

Блок центрального замка не обязательно разбирать и впаиваться туда. Все отлично работает по схеме Приоры: тонкий синий провод в разрыв (разрыв – закрыть, его на массу – открыть).

Повороты – синий и синий/черный. Можно найти в сером разъеме, под монтажным блоком.

Контроль работы двигателя (+) – с генератора очень удобно выходит один проводок. Берем с него.

Ручник – рвем и подключаем через диод, иначе не пашет.

Учесть, что приборную панель снимать – 4 самореза, но в центре панели так сильно защелкнуто, что только ломать эту скобу крепления. Либо устанавливать сигу за монтажный блок.

Статьи по теме

Установочные карты сигнализаций на Chevrolet Niva

“>

Где искать неисправность

Для обнаружения неисправностей в электрических цепях потребуется автомобильный тестер или другой аналогичный измерительный прибор, а также умение в работе с электрооборудованием автомобилей. В первую очередь следует проверить исправность предохранителя F10, который рассчитан на ток 20 Ампер.

Косвенным подтверждением его отказа будет невозможность закрыть двери с помощью брелока или ключом от машины. Если предохранитель неисправен, его следует заменить исправным, но проверить, почему он вышел из строя.

В том случае, когда в цепи имеется короткое замыкание, повторное перегорание предохранителя гарантировано. Что ещё может выйти из строя Виновником отказа может быть поломка электродвигателя в приводе блокировки дверей.

Функции СУЭП «Норма»

Блокировка замков дверей и включение режима охраны с ПДУ

Для блокировки замков дверей и включения режима охраны нажмите кнопку блокировки на ПДУ, рис. 4. При этом замки боковых дверей и замок двери задка (крышки багажника) (в вариантном исполнении), заблокируются, одновременно включится режим охраны, что подтверждается одиночным миганием указателей поворотов и медленным миганием сигнализатора иммобилизатора в комбинации приборов.

Если при включении режима охраны будет открыта какая-либо дверь или капот, то указатели поворотов мигнут три раза и будет подан одиночный звуковой сигнал.

Для того чтобы включить открытые зоны в зону охраны, закройте их. Аналогичное поведение системы будет в случае срабатывания защиты от перегрева замков дверей, если блокировка / разблокировка замков происходит многократно в течение короткого промежутка времени. В этом случае подождите некоторое время, после чего работоспособность системы полностью восстановится.

Блокировка замков без включения режима охраны с ПДУ.

Для блокировки замков дверей с ПДУ без включения режима охраны нажмите дважды кнопку блокировки или удерживайте ее в нажатом состоянии некоторое время. При этом двери заблокируются без включения режима охраны. Такая блокировка сопровождается трехкратным миганием указателей поворотов.

Если режим охраны уже включен, то двойное нажатие на кнопку блокировки или удержание ее в нажатом состоянии приведет к выключению режима охраны, замки дверей при этом останутся заблокированными. Отключение режима охраны сопровождается двукратным миганием указателей поворотов.

Разблокировка замков дверей и выключение режима охраны с ПДУ

Для разблокировки замка водительской двери и выключения режима охраны с ПДУ нажмите кнопку разблокировки. Замок двери водителя разблокируется, а выключение режима охраны сопровождается двукратным миганием указателей поворотов.

Для разблокировки замков пассажирских дверей нажмите кнопку разблокировки на ПДУ еще раз.

Если после разблокировки дверей и выключения режима охраны не будет открыта ни одна из дверей и не будет включено зажигание, то через 25 секунд двери заблокируются вновь и система автоматически перейдет в режим охраны. Автоматический переход системы в режим охраны с блокировкой дверей сопровождается частым миганием сигнализатора иммобилизатора в комбинации приборов.

Внимание! В случае, если режим охраны не выключается с ПДУ из-за падения напряжения батареи в пульте, возможно открыть дверь ключом. При этом сработает сигнализация, которую можно отключить, включив зажигание.

Дальнейшая эксплуатация автомобиля будут осуществлены без возможности включения сигнализации.

Центральная блокировка и разблокировка замков дверей из салона

Для блокировки замков всех дверей из салона автомобиля утопите кнопку блокировки в двери водителя.

Для разблокировки замка водительской двери поднимите кнопку блокировки в двери водителя.

Для разблокировки замков всех дверей из салона автомобиля нажмите кнопку разблокировки на ПДУ.

Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатия кнопки. Если это произошло, не нажимайте кнопку некоторое время, после чего работоспособность системы полностью восстановится. Для обеспечения безопасности последняя выполняемая команда всегда является командой разблокировки.
