Содержание

ГРМ УАЗ Патриот и ее плановая замена

До недавнего времени на автомобиль ставили как бензиновый двигатель ЗМЗ-40906, так и дизель ЗМЗ-51432. В октябре 2016 года производитель объявил, что, ввиду низкого спроса на дизельную версию, в заводской линейке останется только бензиновый двигатель ЗМЗ-40906 (Евро-4, 2.7 л, 128 л.с.).

Особенности газораспределительного механизма УАЗ Патриот

Двигатели УАЗ Патриот традиционно имеют цепной привод ГРМ. Двигатель ЗМЗ-40906 с завода комплектуется двумя однорядными пластинчато-звеньевыми цепями. Этот тип цепи ГРМ, в сравнении с ранее использовавшимися на двигателях УАЗ двухрядными или однорядными ролико - звеньевыми цепями, считается не самым надежным и обычно требует замены приблизительно через 100 тысяч километров пробега. При эксплуатации автомобиля, особенно в условиях повышенных нагрузок, приводные цепи ГРМ изнашиваются и растягиваются. Главный признак того, что цепи пора заменить на новые – посторонние металлические звуки из-под капота (цепи «бряцают»), которые сопровождаются потерей мощности двигателя на невысоких оборотах.

Это означает, что натяжители цепи уже не позволяют сохранять натяжение, требуемое для нормальной работы двигателя. Ослабление натяжки цепей ГРМ может привести к проскальзыванию цепи на шестерне или к обрыву цепи.

Еще одна неприятная особенность пластинчато-звеньевых цепей – при ослаблении цепи обрыв может произойти неожиданно. После этого серьезного ремонта не избежать, поэтому при обнаружении проблемы следует сразу осуществить замену ГРМ. При замене цепи ГРМ на УАЗ Патриот специалисты рекомендуют установить более надежную ролико-звеньевую цепь, которая имеет больший ресурс работы и предупреждает об износе задолго до того, как появится реальная опасность обрыва цепи.

Подготовка к замене ГРМ

Наличие в газораспределительном механизме двух цепей, верхней и нижней, делает процесс ремонта газораспределительного механизма достаточно трудоемким. Замену ГРМ УАЗ Патриот можно провести своими руками только при наличии оборудованного помещения для ремонта и навыков механика.

Для работы потребуются:

  • Ремонтный комплект ГРМ: рычаги, звездочки, цепи, успокоители, прокладки.
  • Фиксатор резьбы и герметик для прокладок
  • Немного свежего моторного масла

Необходимые инструменты:

  • Ключ-шестигранник 6 мм
  • Набор гаечных ключей (с 10 по 17)
  • Вороток и головки на 12, 13, 14
  • Молоток, отвертка, зубило
  • Приспособление для установки фаз газораспределения
  • Дополнительные принадлежности (емкость для слива антифриза из системы охлаждения, домкрат, съемник для шестерен и т.п.)

Перед самой заменой установите автомобиль так, чтобы иметь доступ к моторному отсеку со всех сторон, в том числе и снизу. Выключите зажигание и снимите "минусовой" провод с клеммы АКБ.
Для того, чтобы получить доступ непосредственно к газораспределительному механизму двигателя ЗМЗ-409, придется сначала демонтировать несколько узлов, расположенных на двигателе или около него.

В первую очередь, нужно слить моторное масло и антифриз в подходящие емкости, после чего можно снять радиатор.

Частично выкрутите болты масляного картера или полностью демонтируйте картер – это в дальнейшем облегчит установку газораспределительного механизма. Далее следует снять ремень привода насоса ГУР, а также демонтировать шкив вентилятора. Далее снимите ремень привода генератора и водяного насоса (помпы). После отсоединения подводящего шланга от помпы необходимо демонтировать крышку ГБЦ. Отсоедините высоковольтные провода, выверните четыре болта и снимите переднюю крышку ГБЦ вместе с вентилятором. Затем, отвернув три болта, отсоедините помпу. Выньте датчик положения коленвала из гнезда в блоке цилиндров, отвернув крепящий его болт. Демонтируйте шкив коленчатого вала. Опытные механики рекомендуют поднять мотор домкратом, чтобы облегчить снятие этой детали.

Порядок разборки ГРМ

Далее приступайте к снятию деталей ГРМ. Чтобы сориентироваться в расположении деталей ГРМ относительно двигателя, воспользуйтесь приложенной схемой ГРМ двигателя ЗМЗ-409.

Демонтаж ГРМ производится в следующем порядке. Вывернув болты из крышки верхнего гидронатяжителя 8, демонтируйте его вместе с прокладкой. Непосредственно под крышкой гидронатяжителя находится пружина, которая требует аккуратности при извлечении. Удалив пружину, выньте сам гидронатяжитель. Аналогичным образом выньте нижний гидронатяжитель 2. Далее открутите семь болтов, крепящих крышку цепи. Снимать крышку нужно осторожно, так как есть риск порвать передний сальник коленвала, или одну из прокладок: крышки цепи и ГБЦ. Открутите крепление верхнего натяжного устройства. Отсоедините рычаг натяжного устройства 7 и шестеренку. Аналогично отсоедините рычаг и шестеренку натяжного устройства 3. Отсоедините шестерни 12 и 14 от фланцев распредвалов при помощи специального съемника. Отвернув болты, извлеките средний успокоитель цепи 16. Шестерни 5 и 6 закреплены на промежуточном валу двумя болтами и стопорной пластиной. Открутите болты, отогнув края пластины и удерживая вал от прокручивания отверткой через отверстие в шестерне 5. Снимите шестерню 6 с вала, используя зубило в качестве рычага.

Извлеките шестерню вместе с цепью 9. Снимите шестерню 5 с вала, выньте ее и цепь 4. Чтобы снять шестерню 1 с коленвала, сначала извлеките втулку и снимите уплотнительное кольцо. После этого можно выпрессовать шестерню.

Сборка ГРМ

Завершив разборку ГРМ, следует заменить все изношенные детали ГРМ новыми. Цепи и шестерни перед установкой нужно обработать моторным маслом. При сборке большое внимание следует уделить верной установке шестерен ГРМ, так как от этого зависит правильная работа двигателя. Если шестерня 1 снималась с коленвала, то ее нужно запрессовать обратно, после чего надеть уплотнительное кольцо и вставить втулку. Сориентируйте коленвал таким образом, чтобы совпали метки на шестерне и М2 на блоке цилиндров. При верном положении коленвала поршень первого цилиндра займет положение верхней мертвой точки (ВМТ). Закрепите нижний успокоитель 17, не затягивая пока болты. Зацепите цепь 4 за шестерню 1, затем вставьте в цепь шестерню 5. Шестерню 5 надо надеть на промежуточный вал так, чтобы штифт шестерни совпал с отверстием вала. Метка М1 должна оказаться напротив соответствующей метки, нанесенной на блок цилиндров. Шестерню 6 вставьте штифтом в отверстие на шестерне 5. При помощи двух болтов закрепите шестерни и стопорную пластину. Пластину загните по краям, надежно зафиксировав болты. Нажмите на рычаг нижнего гидронатяжителя. Метки на блоке цилиндров и шестернях при натяжении цепи должны четко совпадать. Теперь можно окончательно закрепитьуспокоитель цепи 17.

Верхнюю цепь проденьте в отверстие в ГБЦ и зацепите за шестерню 6. Затем вставьте шестерню 14 в цепь. Наденьте шестерню 14 на выпускной распредвал. Чтобы это удалось, вал следует сперва немного повернуть по часовой стрелке. Убедившись, что штифт 11 вошел в отверстие шестерни, закрепите ее болтом. Теперь поверните распредвал в обратную сторону, пока метка шестерни не совпадет с верхней поверхностью ГБЦ 15. Прочие шестерни должны быть неподвижны. Надев цепь на шестерню 10, закрепите ее аналогичным образом. Зафиксируйте натяжение цепи, установив успокоители 15 и 16. Поставьте и закрепите крышку цепи. Перед установкой тонким слоем нанесите герметик на края крышки цепи, крышки блока цилиндров и ГБЦ. Крышку цепи ставьте на место, стараясь не повредить сальник коленвала. Поставьте на место оба гидронатяжителя.
Затем присоедините шкив к коленвалу. Затягивать болт крепления шкива следует, переключив КПП на пятую передачу и подняв ручник. После, проверните коленвал вручную, пока поршень первого цилиндра не придет в положение ВМТ. Еще раз убедитесь, что совпадают метки на шестернях (1, 5, 12 и 14) и на блоке цилиндров. Поставьте на место переднюю крышку ГБЦ.

Окончание сборки

После установки всех деталей ГРМ и крышки ГБЦ, остается смонтировать снятые ранее узлы: датчик коленвала, помпу, ремень генератора, ремень ГУР, шкив вентилятора, масляный картер и радиатор. После завершения сборки залейте масло и антифриз. Подсоедините высоковольтные провода и подключите «минусовой» провод к клемме аккумуляторной батареи.

Замена цепи ГРМ на УАЗ Патриот с 409 двигателем евро 4

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

  1. Шестерня коленвала;
  2. Пластиковый башмак натяжения цепи;
  3. Гидронатяжитель;
  4. Так называемая «верхняя» цепь;
  5. Большая ведомая шестерня промвала;
  6. Маленькая ведущая шестерня промвала;
  7. Опора болта башмака;
  8. Еще один башмак для натяжки цепи;
  9. Еще один гидронатяжитель;
  10. Шумоподавительная шайба;
  11. «Нижняя» цепь;
  12. Специальная метка на корпусе зубчатого колеса;
  13. Штифт;
  14. Звезда распредвала впускных клапанов;
  15. «Успокоитель» цепи верхний;
  16. Звезда распредвала выпускных клапанов;
  17. Штифт;
  18. Еще одна метка на корпусе зубчатого колеса;
  19. Верхняя плоскость ГБЦ;
  20. Средний «успокоитель» цепи;
  21. Нижний «успокоитель» цепи;
  22. M1, M2 — метки на корпусе блока цилиндров.

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

  • шестигранный ключ 6 мм;
  • зубило и молоток;
  • головки для воротка размерами «12», «13» и «14»;
  • набор гаечных ключей размерами от 10 до 17;
  • приспособление для установки фаз газораспределения;
  • доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Описание замены цепи на УАЗ Патриот 409 двигатель

Основным предназначением газораспределительного механизма на внедорожнике УАЗ Патриот является синхронизация коленчатого вала с распределительным, но, кроме этого, также для возможности установки циклов для открытия и закрытия клапанов. Функциональность газораспределительного механизма напрямую влияет на КПД двигателя автомобиля, поэтому очень важно, чтобы механизм был исправен. Основным элементом соединения коленчатого и распределительного валов является цепной механизм. Но со временем при эксплуатации автомобиля свойственно изнашивание рабочих элементов, вследствие, чего происходят различные поломки. В частности цепной механизм ГРМ со временем растягивается и ослабевает натяжка цепи, что может привести к ее порыву или проскальзыванию. Так, заводом изготовителем УАЗ Патриот установлено, что элементы механизма ГРМ подлежат замене каждые 80 000 км пробега. Сегодня уделим внимание процессу замены цепи ГРМ на внедорожнике УАЗ Патриот Евро-3 своими руками.

Факторы, свидетельствующие о необходимости замены цепи

Первоначально следует заметить, что внедорожник УАЗ Патриот, а точнее, его двигатель ЗМЗ-409 в механизме ГРМ имеет не один цепной механизм, а два. Именуются они, как верхняя и нижняя цепи газораспределительного механизма. Поэтому конструкция ГРМ на внедорожнике УАЗ Патриот Евро-3 представляет собой сложный механизм, требующий квалифицированного подхода к проведению ремонтных работ, в частности, для замены цепных элементов.

Часто владельцы внедорожника задаются вопросом, когда необходимо заменить цепь ГРМ, чтобы не произошло неприятностей в дороге? Иногда случаются ситуации, когда возникает на автомобиле УАЗ Патриот обрыв цепи ГРМ, влекущий за собой массу негативных последствий. Основным и объективным фактором, свидетельствующим о том, что вскоре необходимо заменить элемент, является ее состояние. Если во время работы двигателя слышится металлический звук из подкапотного пространства, значит, пора проверить состояние натяжения цепей ГРМ.

Если натяжители цепи не позволяют осуществить подтяжку механизма, а пробег автомобиля при этом доходит до отметки 80 тысяч, то рекомендуется уделить время и деньги и осуществить замену цепи. Как это сделать своими руками на внедорожнике УАЗ Патриот Евро-3, рассмотрим подробнее.

Двигатель ЗМЗ-409 Евро-4 с завода имеет однорядные цепи ГРМ. На этой модификации УАЗ Патриот обрыв цепи ГРМ происходит раньше, чем у Евро-3 и неожиданно! Но если уж потребовалась замена изделия, то рекомендуется устанавливать только двухрядную. Двухрядная цепь имеет значительный ресурс работы, что повышает ее эффективность применения, и задолго до обрыва двигатель начинает издавать посторонние звуки, предупреждая об износе.

Процесс замены

Если наступил срок замены или вы выяснили что цепь на внедорожнике изношена, то потребуется проведения такого процесса, как замена. Прежде чем приступить к ремонтным мероприятиям на внедорожнике УАЗ Патриот Евро-3, необходимо убедиться в наличии следующего инструмента:

  • ключ шестигранный 6 мм;
  • головки на вороток «12», «13», «14»;
  • молоток и зубило.

Кроме этого, потребуются также и вспомогательные принадлежности, такие как емкость для слива ОЖ из радиатора и т. п., но об этом подробно далее.

Итак, замена цепи на двигателе ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 предусматривает собой следующие действия:

  • Первоначально необходимо слить ОЖ в специально подготовленную емкость, после чего можно демонтировать радиатор.
  • Осуществляется демонтаж ремня привода насоса гидроусилителя руля, а также шкива вентилятора.
  • Демонтируется ремень привода генератора и водяного насоса.
  • Извлекается подводящий шланг, а также демонтируется крышка блока цилиндров.
  • С двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 необходимо демонтировать водяной насос, после чего снять частотный датчик вращения коленвала.
  • Вывинчиваются болтовые соединения, и демонтируется крышка гидронатяжителя верхней цепи. После извлечения крышки, следует демонтировать гидронатяжитель. После этого аналогичным образом осуществляется снятие гидронатяжителя нижней цепи двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3.
  • Далее следует отвинтить 7 болтов, после чего извлечь крышку. Но при этом следует быть осторожными, так как можно повредить сальник коленвала.
  • Для извлечения натяжителей следует вывинтить по одному болту с верхнего и нижнего цепного устройства, после чего можно снять изделия вместе со звездочками.
  • Следующий этап подразумевает проведение демонтажа шестерней с распредвалов, осуществив выкручивание болтов креплений. Для снятия шестерней потребуется воспользоваться специальным съемником.
  • Далее осуществляется снятие элементов. Для этого воспользуемся следующим фото с буквенными обозначениями, на которых изображен механизм ГРМ внедорожника УАЗ Патриот Евро-3.

Для начала вывинчиваются два болтовых соединения под номером 2. После этого необходимо отогнуть пластину 6, тем самым освободив доступ для вывинчивания болта 5. Теперь можно снять шестерню, а уже за нею и сам цепной механизм, потянув его вверх. Аналогично извлекается и нижний элемент.

Замена элементов ГРМ является трудоемким процессом и требует внимательности и соблюдения правильной последовательности выполнения действий. После снятия цепи и шестерней, их необходимо промыть в бензине, а после этого произвести визуальный осмотр на наличие повреждений. Если цепь, шестерни или натяжители имеют видимые повреждения, то они подлежат замене.

Коротко рассмотрим, что же представляет собой процесс сборки данного механизма.

Сборка механизма ГРМ

Процесс сборки механизма осуществляется в порядке обратном снятию. При этом установка шестерни коленчатого вала подразумевает проведение операции по ее напрессовыванию. Вал при этом следует установить таким образом, чтобы метка на шестерне коленвала совпадала с меткой на блоке цилиндров. На фото ниже данные метки обозначены номером 1 и 2 соответственно.

После этого осуществляется установка успокоителя цепи и надевание цепи на шестерню коленвала. Перед установкой цепи следует тщательно смазать ее моторным маслом.

Далее, надевается элемент на ведомую шестерню, установив последнюю на промежуточный вал до момента, пока установочный штифт не попадет в отверстие. Следует также учитывать, что метка 4 должна сравняться с меткой 5. Завинчиваются болтовые соединения шестерней промвала, зафиксировав их стопорной пластиной. С помощью нажатия на натяжитель нужно натянуть элемент до момента совпадения меток на шестеренках. На завершающем этапе необходимо смазать элементы моторным маслом и установить все извлеченные детали в порядке обратном снятию.

Подводя итог, следует заметить, что заменить элементы ГРМ на внедорожнике УАЗ Патриот можно в домашних условиях только если у вас имеюся свободное время, возможность и навыки ремонтирования авто. На СТО работы выполнят гораздо быстрее, и двигатель будет работать, как часы.

Замена цепей ГРМ УАЗ Патриот (инструкция, фото) UAZ Patriot (3163-010, 3163-012, 3163-020, 3163-022, 3163-032)

 Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функцию синхронизации коленчатого и распределительного вала, а также устанавливает циклы для открытия закрытия клапанов. От его работы зависит КПД двигателя, его безотказная и надежная работа. Именно поэтому работа системы ГРМ  двигателя УАЗ Патриот очень ответственна. Так для повышения надежности механизма ГРМ применена цепная передача, но и она может со временем растянуться или даже порваться. Вследствие этого, отдельные детали и сама цепь ГРМ подлежит замене, примерно каждые 80 000 км. Здесь нельзя сказать о точном пробеге, так как он будет зависеть от условий эксплуатации двигателя. Если двигатель работа на износ, то замена цепи может потребоваться ранее. Износ цепи будет проявляться в ее «брякании» - высокочастотный звук как от клапанов.

 В этой статье мы как раз и приведем информацию по замене цепей и зубчатых колес механизма газораспределения. Примечательно то, что в ГРМ механизме УАЗ Патриот используется 2 цепи, условно нижняя и верхняя. Такой механизм ГРМ можно считать сложным в обслуживании, поэтому замена цепей потребует повышенной квалификации от механика, который будет проводить работы.

На фото показан механизм ГРМ УАЗ Патриот и номера каталожных деталей механизма

Процесс замены цепей ГРМ (нижняя, верхняя) на автомобиле УАЗ Патриот (инструкция, фото)

 Прежде чем приступить к работе с двигателем, необходимо снять радиатор («Снятие радиатора УАЗ Патриот»)

и ремни привода насоса ГУР («Ремень ГУР УАЗ Патриот»),

генератора и помпы («Снятие ремня генератора и помпы УАЗ Патриот»).


 Ослабьте затяжку хомута подводящего шланга на помпу системы охлаждения и снимите шланг со штуцера.

Снимите крышку головки блока цилиндров. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).



Снимите водяной насос (см. «Снятие помпы УАЗ Патриот» ).

 Снимите датчик частоты вращения коленчатого вала (датчик синхронизации) (см. «Датчики коленчатого вала УАЗ Патриот» ).

Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала УАЗ Патриот» ). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патроит» ).

Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой. Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель (см. «Снятие и разборка гидронатяжителей цепей ГРМ УАЗ Патриот» ).

Также снимите гидронатяжитель нижней цепи.

Выверните 7 болтов и снимите крышку цепи. Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров.
Выверните 1 болт верхнего натяжного устройства и снимите рычаг натяжного устройства вместе со звездочкой.
Также снимите нижний рычаг натяжного устройства. Также вместе со звездочкой.
Открутите 2 болта и снимите пластмассовый успокоитель цепи.

Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов (см. «Снятие, дефектовка и установка распределительных валов» ). Здесь вам потребуется съемник.


Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3. Выньте шестерню 4 из верхней цепи и снимите цепь, вытянув ее вверх. Снимите шестерню 3 с промежуточного вала и выньте его из нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала.

Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем спрессуйте шестерню 2. Зубчатые колеса снимаются с помощью съемника.

 После снятия промойте цепи и шестерни в бензине, протрите и просушите их.
Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи.
Замените шестерни, на зубьях которых появились сколы или выкрашивания.
Замените поврежденные успокоители цепей.
Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

Сборка механизма ГРМ и установка цепей ГРМ УАЗ Патриот (рекомендуемый моменты затяжки и натяга)

 Если снимали шестерню с коленчатого вала, напрессуйте ее на коленчатый вал, установите уплотнительное кольцо и втулку.
Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

Наденьте цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

 Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне.
 Вверните два болта крепления шестерен промежуточного вала, подложив под них стопорную пластину. Затяните болты моментом 22–25 Н•м (2,2–2,5 кгс•м) и зафиксируйте их, загнув края стопорной пластины на грани головок болтов.
 Нажав на рычаг натяжителя, натяните цепь и проверьте совпадение меток на шестернях и блоке цилиндров.

Затяните болты крепления успокоителя цепи.

Смажьте верхнюю цепь моторным маслом и затем наденьте ее на ведущую шестерню промежуточного вала, пропустив в отверстие в головке блока цилиндров.
 Наденьте цепь на шестерню 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установите на него шестерню 2 с надетой на нее цепью. Штифт 8 распределительного вала должен войти в отверстие шестерни. Вверните болт 1. Поворачивайте распределительный вал ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь. Промежуточный и коленчатый валы при этом поворачиваться не должны. Метка А должна совпасть с верхней поверхностью головки блока цилиндра. Выверните болт 6 и снимите шестерню 4 с впускного распределительного вала. Наденьте на шестерню 4 цепь и установите шестерню 4 с цепью на распределительный вал, слегка повернув распределительный вал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, натяните цепь. Метка А на шестерне 4 должна совпасть с верхней поверхностью головки блока цилиндров. Остальные валы при этом поворачиваться не должны. Вверните болт 6. Затяните болты 1 и 6 моментом 46–74 Н•м (4,6–7,4 кгс•м), удерживая распределительные валы от поворота ключом за четырехгранники. Установите успокоитель 3, протолкнув его в отверстие в головке блока. Установите успокоитель 7.
Установите обратно крышку цепи и водяной помпу. Намажьте на уплотнительные поверхности крышки и  блока цилиндров и головки блока, тонкий слой герметика. Крышку устанавливайте на место аккуратно, чтобы не повредить сальник.
Установите гидронатяжители верхней и нижней цепей, см. «Сборка («зарядка») и установка гидронатяжителей цепей» . Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем, включив пятую передачу и затормозив автомобиль стояночным тормозом, затяните болт моментом 104–128 Н•м (10,4–12,8 кгс•м), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив напрессовывается на коленчатый вал.
Проверните за храповик коленчатый вал на два оборота и установите в положение ВМТ поршень 1-го цилиндра (см. операцию 3). Проверьте совпадение меток.
 Установите переднюю крышку головки блока цилиндров, предварительно нанесите на поверхность крышки, прилегающую к головке блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12–18 Н•м (1,2–1,8 кгс•м).
Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н•м (0,6–1,2 кгс•м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапанов, а провода к катушкам зажигания. Наденьте наконечники высоковольтных проводов на свечи зажигания.

Установите снятые ранее ремни и радиатор системы охлаждения.

Замена цепи ГРМ УАЗ Патриот с 409 двигателем своими руками на видео, фотоотчет

Механизм ГРМ на движке УАЗ Патриот синхронизирует работу распредвала и коленчатого вала. Также в его функции входит установление циклов открытия клапанной системы. От работы этого узла напрямую зависит качественное функционирование движка. Ввиду этого данному узлу надо уделять особенное внимание. Конечно, цепь – это практично и надежно, но и она растягивается. В некоторых случаях цепь может даже оборваться. Цепь ГРМ на УАЗ Патриот необходимо менять через 80 000 км. Но это только рекомендованный интервал. На самом деле цепной привод может прийти в негодность и раньше. На его преждевременный износ могут повлиять такие факторы как погодные условия, манера вождения и другое. Если вы заметили, что цепь начала “брякать”, это повод поинтересоваться ее состоянием.

Здесь мы будем говорить о том, как можно произвести замену цепи самостоятельно в домашних условиях. Конечно, можно обратиться и к специалистам, но это будет стоить денег и к тому же не будет способствовать прибавлению опыта, а ведь он так необходим автолюбителям, которые хотят научиться разбираться в технике. В механизме ГРМ УАЗ Патриот имеется 2 цепи, что делает замену расходника сложным делом. Но не нужно думать, что это под силу только профессионалам. Каждый автолюбитель сможет произвести замену цепи собственноручно, нужно только приложить для этого все свое старание.

Сигналы к замене

Со временем шарнирные соединения цепи изнашиваются, и она растягивается. Менять цепь нужно в том случае, когда регулировать ее натяжку ужу не представляется возможным, когда наметилось несовпадение меток на валах. Если на цепи появились сколы или какие-либо другие повреждения, это тоже означает, что расходник свое отслужил, и пора заменить его на новый. При растянувшейся цепи движок работает неровно, постоянно слышен скрежет. В этом случае машина уже не будет заводиться с первого раза. Также растянутая цепь служит причиной того, что авто начинает “съедать” больше топлива. Растянутая цепь может проскакивать по звездочке. В конце концов, она может просто оборваться, а это станет причиной того, что поршня ударят по клапанам. Последние от этого погнутся, и машине потребуется давать капитальный ремонт.

Цепь, конечно, несколько практичнее ремня, но и ее ресурс когда-то вырабатывается, и она требует замены. Если вы решили, что данную процедуру будете проводить самостоятельно, тогда в точности следуйте представленной ниже инструкции, и у вас все обязательно получится.

Замена расходника

Работы нужно осуществлять только при остывшем моторе. Перед проведением основных работ следует демонтировать радиатор. Снимаем шланг, подающий охлаждение на помпу, ослабив крепящий его хомут. Демонтируем крышку, закрывающую блок цилиндров, открутив 4 крепежных болта. Снимаем водяной насос. Теперь необходимо демонтировать датчик синхронизации коленвала и его шкив. Снимаем кожух цепного натяжителя. Снимается он вместе с прокладкой. При демонтаже кожуха следует соблюдать осторожность, так как на него давит пружина натяжителя. Извлекаем натяжитель. Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь.

Теперь можно снимать кожух цепи. Для этого придется открутить 7 болтов. Снимать его нужно осторожно, надо стараться не повредить прокладки. Теперь снимаем верхний и нижний рычаги натяжителя вместе с шестеренками. Снимаем цепной успокоитель, который крепится двумя болтами. Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам.

Воспринимая следующую информацию, ориентируйтесь на фото, размещенное ниже, так как здесь будет приводиться нумерация необходимых деталей. Выворачиваем болты (2) и поднимаем успокоитель верхней цепи. Отгибаем стопрную пластину (6) и выкручиваем болты (5). Промежуточный вал нужно зафиксировать, чтобы он не проворачивался. Для этого следует вставить отвертку в отверстие (3). Теперь извлекаем шестеренку (4), вставив для этого тонкую отвертку между ней и шестеренкой (4). Теперь извлекаем шестерню (4) и вынимаем цепь, которую для этого следует потянуть вверх. Теперь снимаем шестерню (3) и извлекаем нижнюю цепь.

Теперь ориентируемся на следующий снимок ниже. Снимаем втулку (1), после чего извлекаем шестеренку (2). Придется снять еще и резиновый уплотнитель. Теперь спрессовываем шестеренку (2) и извлекаем зубчатые колеса. Для этой цели можно использовать специальный съемник.

После демонтажа шестерни следует вымыть в бензине и протереть тряпкой. Вполне возможно, что шестерни тоже придется заменить. Это будет необходимо, если на них будут замечены сколы или трещины. Скорее всего, успокоители тоже надо будет менять, так как пластмасс – материал хрупкий. Проверьте также состояние натяжителей. Их приходится менять, если на зубьях звездочек присутствуют сколы.

Если вы снимали шестеренку коленвала, то, собирая механизм, ее придется напрессовать на коленвал. После этого ставим уплотнитель и втулку. Обратите внимание на совмещение меток. Коленвал следует повернуть таким образом, чтобы отметка (1) (смотрим фото ниже) на коленвале сошлась с отметкой (2), расположенной на блоке цилиндров. Поршень главного цилиндра в этом случае должен занять положение ВМТ. Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала.

Надеваем цепь на основную шестеренку (1) (фото ниже) и на промежуточный вал (2). Обратите особое внимание на то, чтобы метка (4) сошлась с меткой (5). В это время участок цепи, находящийся на успокоителе, (3) должен быть натянут.

Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз. Для этого необходимо натянуть цепь, надавив на натяжитель.

Предварительно смазав верхнюю цепь, надеваем ее на главную шестеренку промежуточного вала. Ее придется просунуть в отверстие, которое расположено в головке блока цилиндров. Вставляем основную шестеренку и, прокрутив коленвал вправо, надеваем на нее цепь. Натягиваем цепь, проворачивая распредвал против часовой. Все остальные узлы должны быть собраны в той последовательности, в которой они были разобраны.

Как видите, ничего особенного сложного здесь нет, у вас все обязательно получится.

Видео инструкция

Замена ГРМ УАЗ Патриот :: Москва автосервис 'НАША 4х4'

Мы рекомендуем для УАЗ Патриот заменить ГРМ с двойной цепью. При покупке БУ машины лучше сразу заменить на двойную цепь. Так же для новых машин  ЕВРО-5 , ЕВРО-4, рекомендована замена ГРМ  со штаной однорядной цепью и звездочами на двухрядную ЕВРО-2.

Автомобиль: УАЗ Патриот

Категория: Переборка и ремонт

Узел автомобиля: ГРМ двигателя

Длительность, ч: 12

Периодичность: 80000 км

Запишитесь на сервис онлайн

При кажущейся надежности цепная конструкция газораспределительного механизма тем не мене способна подкинуть проблем.  Мы рекомендуем обращать внимание на работу и своевременно производить замену деталей.

Рекомнендуем проверить и заменить ГРМ на УАЗ Патриот с двигателем ЗМЗ 409:

  • ЕВРО-4 и ЕВРО-3;
  • Пробег 50000 км – проверка состояния цепи;
  • Пробег 80000 – замена цепи ГРМ;
  • Повышенный гремящий (дизельный) шум при работе двигателя;
  • Увеличенный расход топлива без видимых причин;

При пробеге 50000 км возможно растяжение цепи ГРМ, которое не компенсируется натяжителями и как следствие сбиваются фазы зажигания двигателя, что в свою очередь приводит к повышенному расходу топлива, вялости разгона, неустойчивой работе двигателя на холостом ходу.

В самых запущенных случаях, происходит обрыв цепи, что может повлечь за собой серьезный ремонт двигателя.

Хотим напомнить, что замена деталей ГРМ это кропотливая работа с соблюдение определенной последовательности выполнения, требующая внимательности и навыков ремонта двигателей. Газораспределительный механизм УАЗ Патриот имеет две цепи, верхнею и нижнюю, такая конструкция делает ремонт ГРМ достаточно сложным. Поэтому за этой услугой лучше обращаться в профессиональный автосервис.



Ремень или цепь ГРМ на УАЗ Патриот: замена своими руками

Цепь или ремень ГРМ – элемент, отвечающий за передачу усилия с вала газораспределительного механизма. При длительной эксплуатации происходит естественный износ ремня или цепи ГРМ и требуется проведение замены. Замену необходимо производить в соответствии с рекомендациями производителя при выработке определенного ресурса.

Если не произведена своевременная замена, то может произойти разрыв данного элемента. При разрыве наносятся серьезные повреждения двигателю. В частности, из-за моментально возрастающего крутящего момента, из строя выходит группа клапанов, а стальные звенья цепи могут повредить защитный кожух и прочие элементы двигателя. В результате, это приведет к необходимости более серьезного ремонта.

На автомобилях УАЗ Патриот могут использоваться, как ремни, так и цепи ГРМ в зависимости от модели автомобиля. В частности, все зависит от типа эксплуатируемого двигателя. Дизель комплектуется ремнем, а бензиновый двигатель цепью. Рассмотрим варианты цепей для ГРМ наиболее часто используемого двигателя ЗМЗ 409:

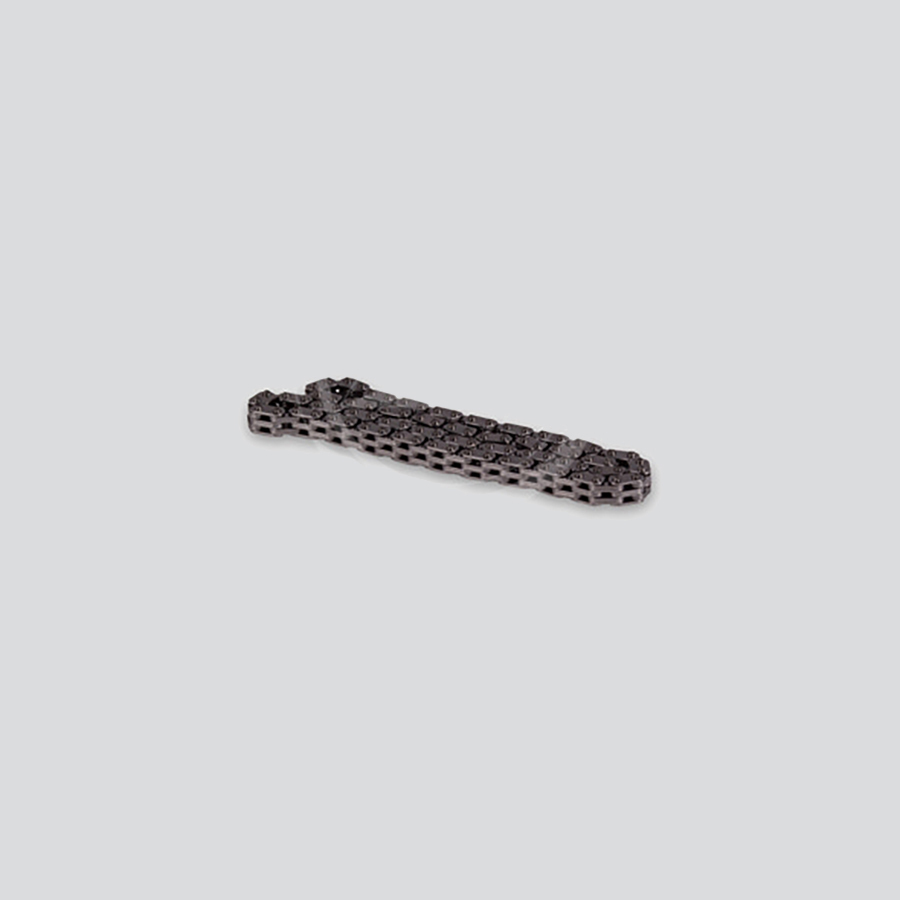

  • Для стандарта Евро-2 – используется двухрядная цепь втулочного типа. Специальная тяжелая серия с металлом повышенной толщины и прочности;
  • Для стандарта Евро-3 – легка двухрядная цепь втулочного типа;
  • Для стандарта Евро-3 модификация двигателя 409.04 – однорядная цепь втулочного типа;
  • Для стандарта Евро-4, Евро-5 – зубчатая пластинчатая цепь, показавшая наибольший эксплуатационный ресурс.

Таким образом, цепи ГРМ подбираются с учетом экологического стандарта и точной модели двигателя. За время выпуска заводом было проведено множество экспериментов по его совершенствованию, отсюда достаточно большой разброс эксплуатируемых передаточных элементов.

При необходимости, можно провести замену одной цепи на другую, если соответствует размер звеньев, длина цепи и прочие характеристики. При замене втулочной на пластинчатую, потребуется поменять и шестерни, а также другие элементы системы натяжения и удержания цепи.

Эксплуатационный ресурс у каждой цепи или ремня имеет свои особенности. Рекомендуем сначала точно определить тип используемого в двигателе механизма, а затем приобретать его аналог. При покупке лучше не заказывать нелицензионные цепи или ремни, так как их качество и эксплуатационный ресурс находятся под большим вопросом.

Лучшим решением, будет купить комплект для замены цепи или ремня ГРМ с запасными шестернями и прижимными элементами для системы его крепления. Комплект будет удобен тем, что за одно ремонтное обслуживание, можно сразу заменить все изношенные элементы с превышенным эксплуатационным ресурсом.

Цена цепи зависит от ее механических и иных характеристик, а также от конкретного производителя. Оригинальные цепи стоят относительно недорого в зависимости от региона и места покупки. Всегда есть возможность заказа у официального дилера или с завода производителя.

Что потребуется для работы

Перед заменой, потребуется провести необходимые подготовительные работы. В частности, должен быть обеспечен удобный доступ к двигателю с разных сторон, так как потребуется провести достаточно большой объем манипуляций. Необходимо заранее подготовить инструменты для работы, среди которых:

  • Комплект гаечных ключей до 17 размера;
  • Трещотка с насадками 12-14;
  • Шестигранник на 6 мм;
  • Стандартный ударный инструмент для слесарных работ.

Обратите внимание, что потребуется специальное приспособление для выставления фазового положения газораспределителя. Также потребуются невысокие, но объемные емкости для слива технических жидкостей.

Порядок работ при замене цепи ГРМ

Прежде всего, потребуется слить масло и антифриз в заранее подготовленные емкости. Далее рассмотрим порядок действий по разборке:

  • Отсоединяется клемма аккумулятора с минусового контакта;
  • Демонтируется радиатор с уже слитой жидкостью;
  • Откручиваются болты, и снимается клапанная крыша;
  • Демонтируется крыша виски и сам механизм;
  • Отсоединяется и снимается насосный блок гидравлического механизма;
  • Демонтируется помпа;
  • Снимается генератор закрепленных на нескольких болтах;
  • Демонтируются крепежные элементы правой стойки двигателя;
  • Ослабляется и демонтируется выпускной коллектор;
  • Ослабляются болты картера;
  • Стягивается передней фланцевый элемент коленчатого вала;
  • Демонтируется нижняя часть крышки ГРМ;
  • Устраняются натяжители удерживающие цепь.

Далее, необходимо провести осмотр звездочек, натяжителей и прочих элементов, которые также может потребоваться заменить. Если все в порядке, необходимо промыть снятые звездочки в бензине, удалить в них внешние загрязнения. Если после этого при более подробном осмотре не замечено следов износа, то ставим их на место. Если куплен полный ремонтный комплект, то лучше всего провести комплексную замену всех элементов.

После того, как шестерни заменены, а цепь поставлена на место и зафиксирована натяжителями, производиться сборка в обратном порядке, и в той же последовательности, что и разборка. По окончанию сборки заливается масло и антифриз. Необходимо провести тестовый запуск двигателя, и если посторонних шумов не обнаружено, то работу можно считать завершенной.

Обратите внимание при всех этапах сборки разборки нужно внимательно соблюдать последовательность работ, установить обратно все крепежные элементы, из-за отсутствия которых могут появиться вибрации, удары, утечка масла и другие недостатки в работе двигателя.

Вывод

Независимо от типа эксплуатируемой цепи на ГРМ, первым и наиболее важным правилом является ее своевременная замена в соответствии с указаниями изготовителя. В частности, менять цепь нужно по достижению заданного ресурса или незадолго до того.

Если ресурс превышен и при еде слышны посторонние звуки из двигателя, то в обязательном порядке необходимо выполнить замену в кратчайшие сроки. Не только разрыв цепи, но и поломка зубьев звездочек может стать причиной серьезных повреждений двигателя.

Где заменить цепь ГРМ на Уаз Патриот

Двигатель УАЗ Патриот 409 Заволжского моторного завода. Недавно доведен до экологического стандарта Евро-4. По сути, это инжекторный 406-й двигатель, который устанавливался на Волгу и Газели. Конструкция силовых агрегатов очень схожа, кроме того, Мотор прп. 406 унаследовал и двигатель ЗМЗ 409. Далее предлагаем описание и технические характеристики двигателя УАЗ Патриот. 409.


Бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат с алюминиевым блоком Цилиндры (S.чугунные гильзы Внутри) и алюминиевая ГБЦ. В головке блока расположены два распределительных вала, которые вращаются через цепную передачу ГРМ. Механизм IN клапана Есть гидравлические компоненты, которые освобождают вас от ручной регулировки теплового зазора 16 клапанов.

Устройство газораспределительного механизма двигателя ЗМЗ 409 УАЗ Патриот

Распределительные валы отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности произведены «битые» кулачки. Валы вращаются в подшипниках, образованных головками цилиндров и съемными алюминиевыми крышками.Эти крышки обрабатываются в сборе с головкой блока цилиндров и поэтому не взаимозаменяемы. Привод распределительных валов цепной, двухступенчатый. Включает: Star 1 коленчатый на 5 и ведущие 6 звездочка промежуточная Вала, ведомые звезды 12 и 14 Распределительные валы с двумя цепями (72 и 92лс) 4 и 9 , Гидравлики с усиленной пружиной 2 и 8 , рычаги натяжителя 3 и 7 и спокойные цепи 13 , 16 и 17 .Натяжение контура каждой ступени осуществляется гидросистемами, размещенными: один - на передней крышке блока цилиндров (крышке цепи), другой - на головке блока цилиндров.

➤ 1 - Звездочка коленчатого вала 2 - Нижняя часть гидроблокировки 3 - Нижний рычаг натяжителя цепи ➤ 4 - Нижняя цепь ➤ 5 - Припой промежуточного вала ➤ 6 - Припой промежуточного вала 7 - Рычаг натяжителя верхней цепи ➤ 8 - Гидравлический верх ➤ 9 - Верхняя цепь ➤ 10 - установочная табличка на звездочке ➤ 11 - Установочные штифты ➤ 12 - звездочка разводка Vala.впускные клапаны ➤ 13 - Контур Sooter Upper ➤ 14 - Разделитель выпускных клапанов ➤ 15 - верхняя плоскость ГБЦ ➤ 16 - вызывающая цепь средней 17 - вызывающая нижняя цепь ➤ m1 и m2 - установка Теги На блоке

Возможно, это сложный механизм устройства MRM 409 двигателя УАЗ. Патриот доставляет немало хлопот при эксплуатации двигателя. Недостаток давления масла Довольно быстро выводит гидрокомпенсатор, необходимо внимательно следить за уровнем масла в моторе.НО частые поломки Гидравлические цепи издают неприятный звук. Проблема решается установкой импортных гидросистем и регулярной заменой качественного масла. Следует отметить, что клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108. Далее особенности бензинового мотора УАЗ Патриот.

Двигатель УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) Характеристики, расход топлива

➤ Рабочий объем - 2693 см3 ➤ Количество цилиндров - 4 ➤ Количество клапанов - 16 ➤ Диаметр цилиндра - 95,5 мм ➤ Ход поршня - 94 мм ➤ Мощность, л.с. / кВт - 128/94.1 При 4600 оборотах в минуту ➤ Крутящий момент - 209,7 Нм при 2500 оборотах в минуту ➤ Степень сжатия - 9 ➤ Тип привода ГРМ / привод GD - DOHC / цепь ➤ Марка топлива - бензин AI 92 ➤ Экологический класс - Евро-4 ➤ Максимальная скорость - 150 км / ч ➤ разгон до 100 км / ч - н / д ➤ расход топлива в городе - н / д ➤ расход топлива в смешанном цикле - н / д ➤ расход топлива по трассе - 11,5 л. Этот двигатель очень прожорлив, это, пожалуй, сегодня главная проблема патриота с этой совокупностью сил.Довольно устаревший дизайн, не порадует своей надежностью. Однако цена нового УАЗ Патриот заставляет закрыть глаза на подобные недостатки.

Замена цепи ГРМ УАЗ Патриот (инструкция, фото) УАЗ Патриот (3163-010, 3163-012, 3163-020, 3163-022, 3163-032)

Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функция синхронизации коленчатого и распределительного валов, а также устанавливает циклы открытия и закрытия клапанов. От его работы зависит эффективность двигателя, его безотказная и надежная работа. Именно поэтому к эксплуатации системы двигателя ГРМ УАЗ Патриот очень ответственно. Так что для повышения надежности механизма GDM применяется цепная передача, но она может со временем растянуться или даже сломаться. Как следствие, отдельные детали и сама цепь ГРМ подлежат замене примерно каждые 80 000 км. Здесь нельзя сказать о точном пробеге, так как он будет зависеть от условий эксплуатации двигателя.Если двигатель работает на износ, то замена цепи может потребоваться раньше. Проволока цепи проявится в ее «перекручивании» - высокочастотном звуке из клапанов.

В этой статье мы просто приводим информацию о замене цепей и шестерен газораспределительного механизма. Примечательно, что в механизме ТРМ УАЗ Патриот используется 2 цепи, условно нижняя и верхняя. Такой механизм ГРМ можно считать сложным в обслуживании, поэтому для замены цепи потребуется повышенная квалификация механика, который будет проводить работы.

Процесс замены цепей ТРМ ЗМЗ 409 Евро 3

Перед тем, как приступить к работе с двигателем, необходимо снять радиатор и ремни привода помпы генератора ГОР и насосов. Ослабьте затяжку хомута подающего шланга на насосе системы охлаждения и снимите шланг с штуцера. Снимите крышку головки блока цилиндров. Отверните четыре болта и снимите переднюю крышку блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вискомуфта с вентилятором для наглядности снята).Снимите водяной насос. Снимаем датчик частоты вращения коленчатого вала (датчик синхронизации). Снимаем шкив коленвала (см. «Замена сальников коленвала УАЗ Патриот»). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патрофит»). Отверните два болта и снимите верхнюю крышку гидролизатора цепи с прокладкой. Снимите крышку осторожно, так как пружина гидросистемы принимает. Затем снимите гидросистему и снимите силовую пластину гидросистемы нижней цепи. Отверните 7 болтов и снимите кожух цепи.Крышку снимаем осторожно, чтобы не повредить установленный в ней передний сальник коленвала, прокладывающий крышку и прокладку ГБЦ. Отверните 1 болт верхнего натяжителя и снимите рычаг натяжителя вместе со звездочкой. Также снимите нижний рычаг натяжителя. Тоже со звездочкой. Откручиваем 2 болта и снимаем пластиковую звонилку цепи. Снимите шестерни с распределительных валов, повернув болты шестерен к фланцам распределительных валов. Здесь вам понадобится съемник. Отверните болты 2 и снимите цепь кондиционера 1.Посадите концы стопорной пластины 6 и снимите болт 5, за который удерживаете промежуточный вал От поворота, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между ней и шестерней 3 и упираясь отвертку как рычаг в шестерне 3. Снимите шестерню 4 верхней цепи и снимите цепь, потянув ее вверх. Снимите шестерню 3 с промежуточного вала и снимите ее с нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала.

Если вам необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней.Затем надавите на шестерню 2. Шестерни снимаются с помощью съемника.

После снятия промойте цепи и шестерни в бензине, протрите и просушите.

Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи. Заменить шестерни, на зубцах которых появились сколы или заслонка. Заменить поврежденные цепи. Растягивающиеся звезды должны свободно вращаться по осям. Если на зубьях есть сколы или сколы, замените натяжители.

Сборка механизма MRM и установка приводных цепей УАЗ Патриот (рекомендуемый крутящий момент и моменты затяжки)

Если сняли шестерню с коленвала, прижать ее к коленвалу Установить уплотнительное кольцо и втулку. Проверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. В этом случае поршень 1-го цилиндра займет положение НТТ. Установите ступицу цепи 4, не затягивая болты крепления фиксатора 3.Провернуть цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

Перепрыгните цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпадать с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через штифт 3, должна быть растянута.

Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне.Вкрутите два болта крепления шестерен промежуточного вала, поместив на них стопорную пластину. Затяните болты с моментом 22-25 н / м (2,2-2,5 кгс / м) и зафиксируйте их, уменьшив края стопорной пластины на грани головок болтов. Нажав на рычаг натяжителя, потяните цепь и проверьте соответствие меток на шестернях и блоке цилиндров.

Затяните болты крепления ограничителя цепи.

Смажьте верхнюю цепь моторным маслом, а затем наденьте ее на ведущую шестерню промежуточного вала, пропуская в отверстие в головке блока цилиндров. Перепрыгните цепь на шестерню 2 и, слегка повернув распределительный вал выпускных клапанов по часовой стрелке, установите на нее шестерню 2 с цепью на ней. Штифт 8 распределительного вала должен войти в отверстие шестерни.

Ввернуть болт 1. Повернуть распредвал ключом за четырехгранник на распредвале. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь. Промежуточный и коленчатый валы не должны вращаться. Метка А должна совпадать с верхней поверхностью головки блока цилиндров. Выверните болт 6 и снимите шестерню 4 с распредвала впускных клапанов.Надеть цепь шестерни 4 и установить шестерню 4 с цепью на распредвал, слегка повернув распредвал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, потяните за цепь. Табличка а на шестерне 4 должна совпадать с верхней поверхностью ГБЦ. Остальные валы не должны вращаться. Болт перемычки 6. Затяните болты 1 и 6 моментом 46-74 Н / м (4,6-7,4 кгс / м), удерживая распределительные валы. Поверните ключ для четырехгранников.Установите успокоитель 3, заливая его в отверстие в головке. Установите успокоитель 7. Установите крышку контура и водяной насос. Надеть на уплотнительные поверхности крышки и блока цилиндров и головки блока тонкий слой герметика. Осторожно установите крышку на место, чтобы не повредить сальник. Установить гидравлики верхнего и нижнего контуров, см. «Сборка (« Зарядка ») и установка цепных гидрохлоритов». Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем включив пятую передачу и повернув стояночный тормоз автомобиля, Затяните болт с моментом 104-128 Н / м (10.4-12,8 кгс), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив окрашивается на коленчатый вал. Проверьте коленчатый вал на два оборота храпового механизма и установите поршень 1-го цилиндра в положение NMT (см. Операцию 3). Проверьте соответствие этикеток. Установите переднюю крышку ГБЦ, предварительно нанеся на поверхность крышки, прилегающую к блоку блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12-18 Н / м (1,2-1,8 кгс / м).Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0-12 Н / м (0,6-1,2 кгс / м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапана, а провода - к катушкам зажигания. Наденьте наконечники высоковольтных проводов на свечи зажигания. Установить снятые ранее ремни и радиатор системы охлаждения.

Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функцию синхронизации коленчатого и распределительного валов, а также задает циклы открытия-закрытия клапанов.От его работы, бесперебойной и надежной работы зависит эффективность двигателя. Именно поэтому к эксплуатации системы двигателя ГРМ УАЗ Патриот очень ответственно. Так что для повышения надежности механизма GDM применяется цепная передача, но она может со временем растянуться или даже сломаться. Как следствие, отдельные детали и сама цепь ГРМ подлежат замене примерно каждые 80 000 км. Здесь нельзя сказать о точном пробеге, так как он будет зависеть от условий эксплуатации двигателя.Если двигатель работает на износ, то замена цепи может потребоваться раньше. Проволока цепи проявится в ее «перекручивании» - высокочастотном звуке из клапанов.

В этой статье мы просто приводим информацию о замене цепей и шестерен газораспределительного механизма. Примечательно, что в механизме ТРМ УАЗ Патриот используется 2 цепи, условно нижняя и верхняя. Такой механизм ГРМ можно считать сложным в обслуживании, поэтому для замены цепи потребуется повышенная квалификация механика, который будет проводить работы.


На фото механизм УАЗ Патриот MRM и количество каталожных деталей механизма

Процесс замены цепи ГРМ (нижняя, верхняя) на автомобиле УАЗ Патриот (инструкция, фото)

Перед тем, как приступить к работе с двигателем, необходимо снять радиатор («Снятие радиатора УАЗ Патриот»)

и ремни привода насоса ГУР («Ремень гур уаз патриот»),


Ослабьте затяжку зажима шланга гильзы на насосе системы охлаждения и снимите шланг с фитинга.

Снимите крышку головки блока цилиндров. Отверните четыре болта и снимите переднюю крышку блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вискомуфта с вентилятором для наглядности снята).

Снять датчик вращения коленвала (датчик синхронизации) (см. «Датчики коленвала УАЗ Патриот»).

Снимите шкив коленвала (см. «Замена сальников коленвала УАЗ Патриот»).Снимите масляный картер (см. «Замена картера двигателя УАЗ Троат»).

Отверните два болта и снимите верхнюю крышку гидролизатора цепи с прокладкой. Снимите крышку осторожно, так как пружина гидросистемы принята. Затем снимите крышку. гидроулус (см. «Снятие и разборка гидроузлов цепных цепей УАЗ Патриот»).

Также снимите гидравлическую силовую пластину нижней цепи.

Выверните 7 болтов и снимите кожух цепи.Крышку снимаем осторожно, чтобы не повредить установленный в ней передний сальник коленвала, прокладывающий крышку и прокладку ГБЦ.
Выверните 1 болт верхнего натяжителя и снимите рычаг натяжителя вместе со звездочкой.
Также снимите нижний рычаг натяжителя. Тоже со звездочкой.
Откручиваем 2 болта и снимаем пластиковую скобу цепи.

Снимите шестерни с распределительных валов, закрутив болты крепления шестерен к фланцам распределительных валов (см. «Снятие, дефекты и установка распределительных валов»).Здесь вам понадобится съемник.


Выверните болты 2 и снимите цепь кондиционера 1. Отогните концы стопорной пластины 6 и снимите болт 5, за который удерживаете промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между ней и шестерней 3 и упираясь отвертку в качестве рычага в шестерне 3. Снимите шестерню 4 верхней цепи и снимите цепь, потянув ее вверх. Снимите шестерню 3 с промежуточного вала и снимите ее с нижней цепи.Снимите нижнюю цепь с шестерни коленчатого вала.

Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем надавите на шестерню 2. Шестерни снимаются с помощью съемника.

После снятия промойте цепи и шестерни в бензине, протрите и просушите.
Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи.
Заменить шестерни, на зубцах которых появились сколы или заслонка.
Заменить поврежденные цепи.
Растяжка звезды должна свободно вращаться по осям. Если на зубьях есть сколы или сколы, замените натяжители.

Сборка механизма MRM и установка приводных цепей УАЗ Патриот (рекомендуемый крутящий момент и моменты затяжки)

Если шестерня от коленчатого вала, запрессовать ее на коленчатый вал, установить уплотнительное кольцо и втулку.
Проверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров.В этом случае поршень 1-го цилиндра займет положение НТТ. Установите ступицу цепи 4, не затягивая болты крепления фиксатора 3. Провернуть цепь 5 на шестерню коленчатого вала, предварительно промазав ее моторным маслом.

Перепрыгните цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпадать с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через штифт 3, должна быть растянута.

Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие ведомой шестерни.
Вверните два болта крепления шестерен промежуточного вала, поместив на них стопорную пластину. Затяните болты моментом 22-25 нм (2,2-2,5 кгс мг) и зафиксируйте их, уменьшив края стопорной пластины на грани головок болтов.
Нажав на рычаг натяжителя, потяните цепь и проверьте соответствие меток на шестернях и блоке цилиндров.

Затяните болты крепления ограничителя цепи.

Смажьте верхнюю цепь моторным маслом, а затем наденьте ее на ведущую шестерню промежуточного вала, пропуская в отверстие в головке блока цилиндров.
Перепрыгнуть цепь на шестерне 2 и, слегка повернув распределительный вал выпускных клапанов по часовой стрелке, установить на нее шестерню 2 с цепью на ней. Штифт 8 распределительного вала должен войти в отверстие шестерни. Ввернуть болт 1. Повернуть распредвал ключом на четырехгранник на распредвал.Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь. Промежуточный и коленчатый валы не должны вращаться. Метка А должна совпадать с верхней поверхностью головки блока цилиндров. Выверните болт 6 и снимите шестерню 4 с распредвала впускных клапанов. Надеть цепь шестерни 4 и установить шестерню 4 с цепью на распредвал, слегка повернув распредвал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, потяните за цепь.Табличка а на шестерне 4 должна совпадать с верхней поверхностью ГБЦ. Остальные валы не должны вращаться. Ввернуть болт 6. Болты 1 и 6 затянуть моментом 46-74 НМ (4,6-7,4 кгс мг), удерживая КРУ от поворота ключа в четырехгранном направлении. Установите успокоитель 3, заливая его в отверстие в головке. Установите фиксатор 7.
Установите заднюю крышку цепи и водяной насос. Надеть на уплотнительные поверхности крышки и блока цилиндров и головки блока тонкий слой герметика.Осторожно установите крышку на место, чтобы не повредить сальник.
Установить гидравлики верхнего и нижнего контуров, см. «Сборка (« Зарядка ») и установка цепных гидрохлоритов». Установите шкив коленчатого вала. Вкрутите болт крепления шкива коленчатого вала, затем включив пятую передачу и включив автомобиль на стояночный тормоз, затяните болт моментом 104-128 НМ (10,4-12,8 кгс мг), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив окрашивается на коленчатый вал.
Проверьте коленчатый вал на два оборота храпового механизма и установите поршень 1-го цилиндра в положение NMT (см. Операция 3).Проверьте соответствие этикеток.
Установить переднюю крышку ГБЦ, предварительно нанеся на поверхность крышки, прилегающую к блоку блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12-18 нм (1,2-1,8 кгс м).
Установить крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н М (0,6–1,2 кгс м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапана, а провода - к катушкам зажигания. Надеть наконечники высоковольтных проводов на свечу зажигания.

Установить снятые ранее ремни и радиатор системы охлаждения.

После того как в движке появились накидки, которые появились в движке, долго не думал, спросил на драйве. Товарищи подсказали да как. Сначала решил заменить масло, фильтр, посмотреть работу двигателя, может все успокоится. Но, еще раз взвесив, вспомнив события ранней романтики цепочки тайминга на автомобилях 13-го года, решил не испытывать судьбу накануне далеко дорогими, так что сказать, основательно решить проблему.Заказал комплект двойной цепи с вращающимися цилиндрическими роликами, а также разрезные звездочки (для удобства точной регулировки) распредвалов и монолитную среднюю звезду. В комплекте были туфли, нижний имел специальный выступ для предотвращения его поворота вокруг оси крепления при установке цепи до полного ее натяжения. Входит в комплект гидролетов с прямоугольными шляпками. Впоследствии пришлось их дорабатывать болгаркой, так как на Евро 4 форма отверстий в кронштейнах рассчитана под узкие обтекаемые крышки - в чаще срезал два противоположных угла.Приобретен комплект, прокладки верхней и нижней крышек, а собственно транспортировка, это тот же фазомер, это устройство (приспособление) для регулировки фаз.
Изучив профильную литературу, он узнал, что на весь процесс нужно три часа времени. Как бы там ни было, подумал я и подготовил для этого целую субботу. Из царицы слил Тососол (не все, как потом выяснилось), вынул радиатор, диффузор. Раскрутка откручена, никакие методы не помогли - ни отверткой, ни ремнем надавить, ничего.Даже пробовал открутить ремнем с рычагом откручивания и затяжки масляного фильтра - ремень чуть не порвался. Позже открутил вместе с крышкой. Снял всю проводку сверху, форсунку ГБО задвинул повыше, снял клапанную крышку И очень удивился - цепь ГРМ оказалась не классической, а пластинчатой, как на разводках. Думал, может зря все завелось, как можно такую ​​цепочку протянуть ... но не остановился. Откручиваем мешающие навесные ролики, ГУР, генератор, откручиваем кронштейн крепления Кондеи и генов сверху.Позже пришлось открутить подушку двигателя слева, т.к. мешал кронштейн и впоследствии снял нижнюю переднюю крышку. Далее уперся в шкив коленвала. Не удалось открутить болт. Я испортил ... Прыгнул на ключ ... Точнее не знал, в какую сторону он отворачивается. Обычно в московском дворе сложно найти кусок трубы или что-то подобное, чем можно увеличить длину рычага ... Пришлось пойти на Великую в магазин. Купил 60 см гороток.Уважаемый, зараза. По дороге я опросил всех мужчин на тему, в какую сторону был повернут болт шкива ... никто не знает, даже газелист, у которого бесстрастно со стороны полуоткрытого пространства ... олово. Болт победил (отворачивается как обычно против часовой стрелки). Потом фланец на каландре ... прыгнул, погнал родственнику за съемником. Снял. Откручиваем болты маслосборника, все кроме тех, что с коробкой. Снял корпус термостата, благополучно сломав прокладку. Стал снимать нижнюю крышку ГРМ - неизвестно, откуда в поддоне капает Тосол.Мать Японии.
Цепь ГРМ начала стрелять, когда уже стемнело ... И тут я понял, что три часа по книжке немного задержались ...
Все усталые и грязные, как к черту пошло дома (дома никогда не было за день хоть ужин любимой на улице).
День второй начался с фрагментов всего тела.
Ничего не хотел делать, хотя вчера было намного хуже, особенно в тупиках со шкивом и подушкой двигателя.
Сборка шла медленно.Фазы сразу выставить не смог, так как цепь еще не натянулась как положено. К 10 часам вечера только верх не был собран - клапанная крышка, проводка, ГБО и вся защита двигателя снизу остались в разобранном виде ...
понедельник ... понедельник отдохнул)))
во вторник купил жидкости. Восстановил систему охлаждения, сломал хомут. В среду залило масло и токсол, заменил зажим на форсунке, собрал верх и запустил двигатель. Долго гулял, слушал.В четверг не удалось вовремя оплатить машину. Пятница была решающим днем, так как до субботы было 100 км. Снова снял крышку клапана и отрегулировал фазы. Вылетело все, кроме защиты двигателя снизу (еще не поставил). катались по двору. Все работает. Только при переходе с бензина на газ и обратно затыкаются - надо мозги настраивать на запасы газа.
Прошла неделя (супруги понимали разницу в работе на машине и в метро, ​​получается машина быстрее, и комфортнее).С двигателем все нормально. Работает, ничего не гремит. Надеюсь, что сотни тысяч туда не полезут.
Например, вымыл снаружи радиатор. Температура снова стала держаться в более узком коридоре.



диагностика, ремонт, сервис УАЗ Патриот, Хантер с гарантией качества Установка усиленных двухрядных цепей ГРМ

Автомобили УАЗ

считаются наиболее универсальным и практичным автомобилем. Многие в нашей стране выбирают именно эти отечественные автомобили.У автомобилей этой марки есть одно неоспоримое преимущество - ремонт УАЗ действительно проводят самостоятельно.

Ульяновский автомобильный завод Выпускает автомобили повышенной проходимости. В военное время здесь делали ЗИС-5, а когда война закончилась - «полпушки» газовые Зенитные орудия. С середины 1950-х годов началось производство ГАЗ-69, и УАЗ-450 стал первой самостоятельной разработкой завода - знаменитым «планшетом». Затем очень долго (более 30 лет) было запущено серийное производство «Козлика» - УАЗ-469.Его почитатели среди потребителей нашли и грузовой УАЗ-3303. Практически все вышеперечисленные автомобили можно отремонтировать своими руками.

Основные поломки автомобиля марки УАЗ

Мастер по автосервису

Легкость и ремонтопригодность автомобилей УАЗ всегда высоко ценились теми, кто их покупал - сельчанами, любителями бездорожья, армией. Эксплуатация УАЗ 469 возможна в любое время года, в любых климатических и дорожных (или дорогих) условиях. Наибольшая нагрузка, как правило, приходится на двигатель, сцепление и подвеску.Запчасти к этим агрегатам можно найти без проблем.

Двигатель автомобиля УАЗ часто перегревается, особенно если ехать по бездорожью. Это, в свою очередь, приводит к разрушению поршней и гильз цилиндров. В результате многим автомобилистам приходится менять силовой агрегат в сборе. Чтобы было проще восстановить УАЗ 469 своими руками, можно воспользоваться руководством по ремонту. Так автолюбители будут уверены в правильности своих действий при замене деталей автомобиля.

Обычно ремонт автомобилей УАЗ связан с заменой элементов кузова и его переделкой. Автомобилистам, решившим отремонтировать свою машину самостоятельно, необходимо всегда помнить, что подобные операции требуют определенных расчетов и навыков, поскольку жесткость кузова после ремонта должна быть такой же. Кроме того, желательно вооружиться специальными схемами электрооборудования, они всегда пригодятся. Изучив схему, можно будет понять, какими проводами запитывается оборудование, по каким - подключается. Если с этим возникнут трудности, лучше доверить восстановление работоспособности вашего автомобиля опытным специалистам.

Вы всегда можете отремонтировать, например, УАЗ 3

, посмотрев соответствующее видео. Грамотная реставрация УАЗ Хантер и других моделей ульяновского завода продлит жизнь автомобиля.

Отдельно стоит отметить ремонт глушителей автомобилей УАЗ. Расположение детали считается очень неудобным.Если приходится долго выезжать на бездорожье, глушитель, как правило, просто вытаскивает.

Двигатель катастрофы

Автомобили УАЗ - надежны, отлично себя показывают в суровых российских условиях. Даже примитивный УАЗ по типу «Таблетка» способен на большие подвиги. Но ему потребуется частый ремонт, в том числе восстановление двигателя.

С некоторыми проблемами справишься сам. Например, если мотор не запускается, нужно промыть отстойник бензобака бензином и продуть его сжатым воздухом.Если двигатель перегревается, необходимо проверить, достаточно ли охлаждающей жидкости.

В процессе эксплуатации машин УАЗ могут возникать и другие неисправности двигателя. Разбирать мотор только при наличии следующих факторов:

  • уменьшенная мощность двигателя;
  • увеличивается расход масла;
  • пониженное давление смазки;
  • мотор дымит;
  • слышимый стук или шум;
  • Расход топлива
  • заметно увеличивается.

При снятии двигателя нужно соблюдать стандартную норму.Для начала нужно установить авто над смотровой ямой, залить маслом и охлаждающей жидкостью. Затем нужно снять воздушный фильтр и отсоединить топливную трубку. После этого следует отсоединить шланги масляного радиатора, систем отопления и охлаждения. Затем снимается радиатор. Затем необходимо отсоединить привод тяги заслонки от карбюратора и все электрические провода от двигателя. Следующим шагом необходимо отсоединить приводной цилиндр выключения сцепления, открутить болты крепления. Осталось только отключить коробку передач, а затем снять сам двигатель. В этом случае коробка передач и раздаточный материал должны оставаться на раме. При установке мотора все действия производятся в обратной последовательности.

Ремонтные работы Самостоятельно

Для разборки двигателя вам потребуются специальные инструменты. Разобрать это самый простой способ превратить будку. Начать работу нужно с тщательной очистки от различных загрязнений. После того, как мотор будет разобран, необходимо провести обезжиривание и очистку от нагара всех его частей.Это можно сделать, например, механически. Затем резиновые поверхности следует смазать моторным маслом.

Местные соединения желательно устанавливать на нитролак, а резьбовые - на Сурик. Динамометрический ключ лучше всего подходит для затяжки болтов и гаек.

Одним из направлений работы нашего автосервиса является ремонт УАЗ всех модификаций (Патриот, Хантер, Буанка, Фермер, Профи, Карго), а также автосервис данной марки и диагностика всех неисправностей. Отличный опыт и собственные разработки позволяют проводить сервис УАЗ качественно и недорого. В мастерской отремонтированы все узлы и агрегаты автомобиля.

  • Компьютерная диагностика двигателя и трансмиссии
  • Ремонт трансмиссии
  • Ремонт подвески
  • Ремонт двигателя
  • Кузовной ремонт
  • Ремонт рулевого управления и тормозов
  • Ремонт электрики
  • Нормативно-правовая база
  • Кузовной ремонт и покраска
  • Антикоррозийная обработка

Автомобили УАЗ нельзя назвать эталоном надежности, но при грамотном обслуживании и своевременной диагностике и ремонте они не разочаровывают своих владельцев.Мы давно занимаемся ремонтом автомобилей, ведем статистику и анализируем причины обращений к нам в сервис УАЗ в Москве. С некоторыми из них мы поделимся. Итак, накопленная статистика обращений в наш автосервис показывает, что наиболее частыми проблемами и поломками являются следующие:

  • Регулировка и ремонт кинстроя УАЗ
  • Замена сцепления УАЗ Патриот
  • Замена рулевых наконечников
  • Антикоррозийная обработка
  • Прошивка ЭБУ двигателя ЗМЗ
  • Диагностика и ремонт электрики УАЗ Патриот
  • Замена Spriss УАЗ Карго и Проф
  • Ремонт ГРМ с заменой цепи на однорядную
  • Замена сальников моста, редуктора УАЗ
  • Замена сальников двигателя
  • Запасные приводные ремни Двигатели

Почему выбирают наш сервис УАЗ

Благодаря накопленному опыту, нашей диагностике неисправностей и своевременной замене изношенных деталей, наши покупатели каждый день уверенно используют УАЗ на дорогах и бездорожье.

Ремонт и обслуживание УАЗа проводят опытные мастера с большим опытом работы и солидным практическим опытом. Все работы выполняются профессиональным инструментом и оборудованием.

Постоянно пополняемый склад запчастей УАЗ, технические жидкости и расходные материалы позволяет производить ремонт в кратчайшие сроки, без заказов и ожиданий доставки.

Используем проверенные и оригинальные запчасти ОАЗ, качественные расходные материалы.

Гарантия на все выполненные работы.

Обратившись в мастерскую нашего 4х4, Вы всегда получите качественный сервис на УАЗ в Москве!

Проводим все виды услуг:

Осуществляем полную диагностику и: стартера, генератора, системы зажигания, системы освещения.
Заменяем и восстанавливаем жгуты мотора, ремонтируем приборную панель, управление отопителем, замену проводки.

В техцентре «Газтек» комплексно предлагает: Патриот, Хантер, Буханка. Наши специалисты помогут решить любые задачи, связанные с ремонтом колес, дисков или шин вашего автомобиля, в том числе.

Автосервис ремонтирует автомобили УАЗ следующих моделей:

УАЗ Патриот. Современные I. Мощные автомобили, в которых воплощены все разработки отечественного автопрома. Его выбирают люди, ведущие активный образ жизни. Полный привод позволяет комфортно себя чувствовать в условиях бездорожья, а мощный двигатель разгоняет внедорожник до 150 км / ч.
Производитель в разработке особое внимание Сделано на надежную работу узлов автомобилей в экстремальных условиях.

УАЗ Патриот даже в базовой комплектации центральный Замок, электро подогрев кресел и стекол, гидроусилитель руля, штампованные диски.

УАЗ Хантер .. Специалисты завода учли все достоинства легендарного военного внедорожника и предоставили ему новые возможности. В частности, инженеры разработали новые сиденья, рулевое колесо, зеркала заднего вида, салонное ковровое покрытие.
Машина предназначена для работы в сложных условиях: при температуре от -45 до + 40 ° С. УАЗ ХАНТЕР оборудован мостом типа «шпайп», имеет систему пружинной подвески и дисковые тормоза.
Плюсы этого автомобиля: комфортный салон; мощный, но экономичный двигатель; Новые силовые агрегаты и обновленная подвеска.

УАЗ "Буанка". «Головастик» или «Таблетка», как их называют в народе, представляет собой грузовой вагон, оборудованный рамной конструкцией и обладающий повышенной проходимостью.
Укомплектован 4-цилиндровым двигателем мощностью от 76 до 86 л.с. Авто выпускало различные модификации: грузопассажирский вариант или вариант фургона.

Если Вам необходим качественный сервис и техосмотр автомобилей УАЗ (дизель / бензин), то обращайтесь к нам.

Наш автоцентр выполняет полный комплекс услуг по ремонту автомобилей семейства УАЗ.У нас вы можете сделать протяжку, электронную диагностику, полный тюнинг, Квалифицированный ремонт агрегатов (двигатель, распределитель, коробка передач). В нашем автоцентре есть склад запчастей и вам не придется тратить время на их покупку. Всем покупателям выдаются дисконтные карты с накопительной системой скидок. Для вашего автомобиля изготовим любые металлоконструкции по индивидуальным заказам. Ремонт осуществляется только сертифицированными запчастями и жидкостями. Наши мастера работают профессиональным инструментом. Рабочие места оснащены пневмоинструментом, благодаря чему скорость производимых работ увеличивается в несколько раз.

Приходите и не пожалеете!

Цены на ремонт УАЗ Патриот:

Этот автомобиль подготовлен в нашем автосервисе. Автомобиль поступил к нам в заводской комплектации. Заказчику требовалась машина для охоты в заболоченной местности. В результате анализа условий эксплуатации автомобиля и пожеланий клиента было принято решение установить силовой бампер. В качестве материалов для изготовления бампера использовались толстостенная труба и швеллер 5 мм.

За счет установки грязевых шин 35 дюймов производства BF Hudrich и дисков 15 типоразмера немецкого производства Кузов лифта стал 100 мм. Дополнительно были установлены амортизаторы Плаза от автомобиля Газель.

Для более комфортной езды установлены сдвижные передние окна. По чертежу заказчика ствол приварили к крыше из квадратной трубы. Для более удобного доступа к нему задняя дверь оборудована лестницей. Спереди и сзади на багажнике установлены противотуманные фары с независимыми переключателями для лучшего обзора дороги в погодных условиях.Воздухозаборник для двигателя был снят на крыше и закреплен на рамке лобового стекла. Ветровики изготовлены из троса 0,3 мм с застежками на основании ствола. Пороги тоже из толстостенной трубы с б / у бачковой защитой. Они были прикреплены к несущей раме автомобиля для использования High Jack (домкрат повышенной проходимости 3Т.).

Лебедка с тяговым усилием 4, 5 т. Установлен в базе переднего бампера. Задний бампер Изготовлен из 5 мм. Schawler и установил в замен штатные зарядные устройства.Заменено родное сцепление на сцеплении фирмы "Люк", установлены мосты от военной модификации УАЗ.

В итоге машина оказалась полностью соответствующей запросам заказчика и уже басний год эксплуатируется без проблем.

================================================== =========================
Работаем с 1996 года.
Наша специализация:

Диагностика систем управления двигателем А / М семейства УАЗ:

ЗМЗ 409, Дизель ЗМЗ-514, IVECO.Мы проводим комплексную диагностику как электронной части, так и механической: Подключение ноутбука, тест-систем, проверка форсунок на слив, проверка ТНВД, ремонт форсунок и т.д. Решение сложных случаев с оплатой за результат: не заводится, не тянет, не работает. не едет, троит, синий дым, черный дым, провалы при разгоне, нестабильная работа на холостом ходу. Оплата работы производится после приемки и проверки автомобиля.

Комплексный ремонт электрооборудования УАЗ Патриот, Хантер:

Замена электропроводки, частичный ремонт и восстановление фрагментов электронной почты, ремонт жгутов мотора, восстановление зарядки, ремонт стартера и генератора с гарантией.

Частичный и капремонт двигателей а / м семейства ОАЗ:

ЗМЗ 409, Дизель ЗМЗ-514, IVECO.
Гарантия на капитальный ремонт Двигатель - 6 месяцев без ограничения пробега.

Установка усиленных двухрядных цепей ГРМ:

Устанавливаем на ЗМЗ 409 двухрядные цепи с увеличенным ресурсом вместо заводских однорядных и звездочки на подшипниках вместо пластиковых башмаков.

Система охлаждения, подогрев:

Устранение перегрева , устранение протечек, печка не греет, дует холодным воздухом и т. д.

КПП:

Замена сцепления, ремонт КПП и раздаточной коробки, карданных валов переднего, заднего моста. Устранение вибрации, рывков, ручек, шума шестеренки, шумораспределения, не держит, выбивает передачу, регулировка пятен контакта в основной паре. Изменение передаточных чисел в раздаточной коробке.

Тормоза и ходовая:

Замена пизды, модернизация узла (в том числе на подшипники), замена и регулировка подшипников передних и задних ступиц, тормозных колодок и дисков, ремонт и усиление пружин.

плюс пятьдесят лошадей! Какая мощность двигателя УАЗ патриот

Внедорожник «Патриот» - флагман известной российской марки УАЗ. Серийное производство автомобиля началось летом 2005 года, после того как его сняли с производства его предшественник - УАЗ «Симбир» (1997-2004 гг.). Базовый бензиновый двигатель УАЗ Патриот-.10, как и дизельный ЗМЗ 514.32, достался автомобилю от предшественника.

Кроме того, в течение нескольких лет (2008-2012 гг.) Ульяновский автомобильный завод (УМЗ) выпускал оригинальную версию модели «Патриот», оснащенную итальянским дизельным двигателем IVECO F1A, который многие специалисты считают оптимальным для этого автомобиля.

ИНТЕРЕСНО! В настоящее время на ЗМЗ (ОАО «Заволжский моторный завод») завершается разработка нового автомобильного двигателя объемом 2 литра мощностью 140–150 л. из. (крутящий момент 300 нм).

Кроме того, планируется выпуск более мощного силового агрегата с турбонаддувом. Новый мотор будет полностью соответствовать обязательным международным стандартам «Евро-5».

Технические характеристики

Двигатель Iveco F1A:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочий объем цилиндров, куб. см 2287
Мощность двигателя, л. из. (при 3900 об / мин) 116
Крутящий момент Маха, нм (при 2500 об / мин) 270
Количество цилиндров 4
Количество клапанов на цилиндре, шт. 4
Всего клапанов, шт. 16
Диаметр цилиндра, мм 88
Ход поршня, мм 94
Степень сжатия 19
Система питания Микропроцессорное управление с принудительным впрыском топлива + турбонаддув с промежуточным охлаждением
Топливо Дизельное топливо
Расход топлива, л / 100 км (город / маршрут) 9,5 / 12,5
Смазочная система Комбинированная (разбрызгивание + под давлением)
Какое масло заливается в двигатель SAE 15W40, SAE 5W30
номер моторное масло L. 4,2
Система охлаждения Жидкость закрытого типа с принудительной циркуляцией охлаждающей жидкости
Охлаждающая жидкость На основе этиленгликоля
Масса, кг 250

Двигатель устанавливается на автомобили: Iveco Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

Описание

Силовой агрегат IVECO F1A является образцом семейства коммерческих двигателей IVECO International Corporation.

Двигатель предназначен для установки на легковые автомобили. Как и все коммерческие моторы, он отличается большой автомагистралью и высокой степенью ремонтопригодности. Эти результаты были достигнуты за счет увеличения веса и высоты двигателя.

Конструктивно представляет собой рядный 4-цилиндровый дизельный двигатель, выполненный в виде «бутерброда». Он оборудован комбинацией топлива типа Common Rail (микропроцессорное управление с принудительным впрыском топлива) с общей рампой, а также турбонаддувом с промежуточным охлаждением воздуха и рециркуляцией выхлопных газов.

  • Блок цилиндров двигателя имеет утолщенные стенки и изготовлен из высокопрочного чугуна. Крышки родных подшипников коленчатого вала закреплены в его нижней части, конструктивно объединены в одну сплошную опорную деталь (ложе коленчатого вала). К этой детали крепится масляный поддон, сделанный из стали. Конструкция этого типа (Bed Plate) обеспечивает всему двигателю повышенную жесткость, что немаловажно для коммерческого транспорта, на котором установлен этот силовой агрегат. Их масса может достигать 6 тонн.
  • Особый интерес представляет оригинальная конструкция головки блока цилиндров (ГБЦ).Он отличается от обычного тем, что распределительные валы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который устанавливается поверх GBC. Такая конструкция привела к увеличению высоты мотора, но предусмотрела возможность оперативной замены распредвалов в случае их износа (без ГРМ).
  • Впускное распределительное устройство GDM приводится в движение зубчатым ремнем с автоматической системой натяжения. Привод распредвала нарезки осуществляется цепью, которая связана с впускным валом.Оба распредвала имеют по три опоры и устанавливаются туннелем.

Техническое обслуживание

Одним из достоинств коммерческих двигателей является неприхотливость и простота обслуживания. Двигатель не требует регулировки зазоров ГРМ, так как оснащен специальными гидравлическими узлами.

Замена моторного масла требуется через каждые 20 000 км пробега, а воздушный фильтр менять не ранее 80 тыс. Км пробега. Интересно, что в итальянских автомобилях замену двигателя в двигателе рекомендуется проводить не ранее 40 000 км пробега.При этом объем заливки масла увеличен до 7 литров.

Отвечая на вопрос: «Какое масло заливать в двигатель?», Инженеры концерна Iveco рекомендуют использовать Urania Daily и Urania LD 5. По мнению отечественных специалистов, также возможно использование моторных масел спецификации SAE 15W40 или SAE 5W30. .

Неисправность

Неисправность ПРИЧИНЫ
Повышенный расход топлива Датчик кислорода «Старение»;
В системе управления двигателем накопились ложные данные;
Неисправность датчика детонации.
Двигатель теряет мощность. пропуск воспламенения из-за неисправности одного из цилиндров;
обедненная топливная смесь;
Одно или несколько сопел повреждены.
Нестабильная работа двигателя на холостом ходу дребезжание контактов датчика положения дроссельной заслонки;
износ элементов системы подачи топлива;
Неучтенная калибровка воздушного альпиниста или датчика расхода воздуха.

Тюнинг

Вариантов тюнинга двигателя УАЗ Патриот Ивеко F1A достаточно.С их помощью вы сможете:
Ÿ

  1. поднять мощность двигателя;
    Ÿ
  2. увеличить величину крутящего момента;
    Ÿ
  3. снизить расход топлива и т. Д.

Среди многочисленных видов тюнинга силового агрегата IVECO F1A чаще всего выбирают владельцы УАЗ «Патриот»:

    Чип-тюнинг двигателя
  • УАЗ Патриот через диагностический разъем OBD2

Управление двигателем IVECO F1A осуществляется с помощью электронного блока управления (ЭБУ) концерна BOSH, собранного на базе процессора Motorola.Для подключения к нему используйте наиболее безопасный режим полного доступа. Для этого используйте интерфейс BDM, специально разработанный для перезагрузки и отладки процессоров Motorola.

В результате обновлений ПО и качественной отладки получено: увеличение значений мощности и крутящего момента на 20 ... 25%; Возможность программного или физического отключения клапана EGR рекомендуется для автомобилей с большим пробегом.

  • Тюнинг двигателя УАЗ Патриот без вмешательства в работу штатного ПО.

Тюнинг двигателя УАЗ Патриот по технологии Rambach, в отличие от других методов, предусматривающих замену алгоритма управления двигателем, не влияет ни на какие из заводских настроек, а лишь регулирует или дополняет их работу в качестве внешнего устройства.

Внешний электронный блок PowerBox подключается между датчиками, контролирующими работу силового агрегата и ЭБУ. В процессе работы этот блок, принимая сигналы, исходящие от датчиков, корректирует их, а затем передает блоку управления.В соответствии с полученными сигналами штатный автомобильный компьютер корректирует работу мотора, улучшая его эксплуатационные характеристики.

Установка блока PowerBox позволяет: увеличить значение мощности и крутящего момента на 30%; снизить расход топлива на 12%; Адаптировать работу системы подачи топлива к качеству отечественного дизельного топлива.

Несмотря на это, выпускаемый на своих мощностях УАЗ «Патриот» принципиально другой: внедорожник оказался более «прирученным» и адаптированным к повседневной жизни.

Характеристики УАЗ «Патриот»: расход топлива, мощность, скорость

После нескольких доработок основные узлы и агрегаты автомобиля не претерпели никаких изменений, оставшись на прежнем уровне: внедорожник оснащен четырехцилиндровым двигателем. бензиновый силовой агрегат мощностью 128 лошадиных сил объемом 2,7 литра. Подача топлива по типу впрыска, вся система основана на впрыске топлива непосредственно в цилиндры и соответствует нормам Евро-2.

Модели с четырехцилиндровым дизельным двигателем мощностью 113 лошадиных сил и объемом 2 штуки.23 литра, также доступен впрыск топлива. А чуть раньше на УАЗ устанавливали моторы не только отечественного производства, но и итальянского, которые обладали 116 лошадиными силами и объемом 2,3 литра. Однако на «Патриотах» 2015 года и более поздних выпусков такие двигатели не устанавливались.

Коробка передач от стандартной - механическая пятиступенчатая. Полный привод и передний подключаются водителем самостоятельно вручную.

Расход топлива

Счастливые обладатели нового кроссовера отечественного производства практически сразу после его приобретения сталкиваются с не самой приятной проблемой, которая делает необходимым для целесообразности и рациональности данной покупки в целом.Речь идет о том, что расход топлива УАЗ «Патриот» с полным баком превышает все мыслимые значения и не соответствует заявленным производителем, а индикатор уровня топлива может показывать сотню разных километров, чтобы показать почти полное отсутствие бензина.

Единственных расчетов, сделанных владельцем автомобиля, нет, в данном случае расход превышает 20 литров на 100 км, после чего в дело вступает экономия, из-за чего остается только пожалеть, что модель с дизель не беру.На самом деле все не так уж и дымно, как кажется на первый взгляд. Если посчитать общий объем топлива, израсходованный на несколько тысяч километров пробега, то реальный расход топлива УАЗ «Патриот» составит порядка 11-13 литров.

Причины несоответствий

Столь очевидное различие показателей связано напрямую с конструктивными особенностями автомобиля. Расход топлива УАЗ «Патриот» во многом зависит от того, что у него два топливных бака: основной используется для заправки, а вспомогательный заправляется с первого с помощью встроенного струйного насоса.Работает очень медленно, поэтому процесс наполнения обоих баков занимает не менее 15-30 минут. Во время начала движения бензин из вспомогательного бака поступает в основной, при остановке все происходит в обратном порядке.

Показания датчика приборной панели

Расход топлива УАЗ «Патриот» может быть неверным по другой причине. Установленные в баках датчики показывают нелинейное изменение топлива, потому что сами емкости прямые. Сами устройства ВАЗ, они создавались специально под «Жигули», баки которых несколько разной формы заужены кверху, расширяя книжку.Соответственно, на пике бензина уровень в них меняется в несколько раз медленнее.

В УАЗе наоборот уровень бензина падает линейно, а происходит это в разы быстрее. Соответственно, датчики не покажут реальный расход топлива на УАЗ «Патриот». Бензин, даже если он быстро мчится в самом начале пути, реально сэкономят.

Искажение данных на бортовом компьютере

Причина этого кроется в том, что изначально само устройство не подвергалось никакой калибровке.Время открытия форсунок поступает в ЭБУ, и по этой информации он рассчитывает расход топлива. Собственно, причина в этом: в зависимости от модели системы впрыска меняют и форсунки. Чтобы компьютер выдавал реальную информацию, необходимо провести его калибровку. Он будет наиболее точным на полных баках, однако его можно реализовать и на холостом ходу.

Расход топлива УАЗ «Патриот» в данном случае регулируется как 1,5 л / час, а компьютер выдает цифру 2.2 литра. Среднее значение получается правильным. Желательно перед началом измерения подключить откалиброванный БК аналогичной модели автомобиля, при этом меняя калибровку пробега.

Давление в шинах автомобиля

Расход топлива в значительной степени зависит от уровня насоса насоса, особенно заднего. Желательно регулярно проверять давление в шинах: спереди должно быть несколько меньше. Кроме того, может увеличиться расход из-за рабочих ступиц переднего моста. Коробка передач переднего моста при отрицательных температурах окружающей среды обдувается холодным воздухом и вращается без особой нагрузки, что приведет к созданию дополнительного сопротивления между непохожим маслом и действительно маслом.Чтобы избежать такой проблемы, желательно использовать только качественную синтетическую смазку, вязкость которой не изменится при низких температурах.

Кроме того, для экономии топлива при регулярном использовании автомобиля, если вы едете на высоких передачах, постоянно контролируя количество оборотов. Необходимо следить за тем, чтобы они не опускались ниже минимальной отметки 1500 оборотов в минуту.

Какой на самом деле расход топлива УАЗ «Патриот»

Учитывая все вышесказанное, можно сделать вывод, что не все так печально, как кажется на первый взгляд.Для УАЗа «Патриот» Расход топлива (отзывы многочисленных владельцев этого автомобиля подтверждают это) составляет порядка 13,5 литров на сотню километров по городскому признаку. Большинство водителей отмечает, что при движении по трассе расход составляет около 10 литров на сотню километров. С увеличением скорости может увеличиться максимум до 11,5 л.

Для дизельной версии «Патриота» при движении по загородной трассе расход составит около 9,5 л. На городском чертеже он меняется на 12-13 литров.Турбодиель для бездорожья будет потреблять около 15 литров. Расход может увеличиваться соответственно при использовании кондиционера, полного привода, печки либо с измельченными колесами.

Несмотря на все достоинства дизельного «Патриота», приобретают его, по статистике, всего в 5% случаев. Основными исходными факторами становятся дороговизна, невозможность перевода машины на газ и сложное обслуживание мотора. К тому же его отталкивает высокий уровень шума и практически полное отсутствие звукоизоляции.

Двигатель УАЗ Патриот , который был установлен на модели прошлого года, остался на рестайлинге УАЗ Патриот 2015 года. Никаких серьезных изменений не произошло, на выбор покупателям предлагается бензиновая и дизельная версии мотора. Оба двигателя марки ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива COMMON Rail и Turbine соответствует стандарту Евро-4. Новый бензин ЗМЗ-409, также соответствует Евро-4 и готов к перевариванию топлива АИ-92. Сегодня мы подробно расскажем о характеристиках обоих моторов.

Итак, бензиновый двигатель УАЗ Патриот ЗМЗ-409 Это 4-х цилиндровый, 16-ти клапанный, рядный, со сложной микропроцессорной системой управления впрыском топлива. Инжекторный впрыск топлива осуществляется во впускную трубку. Система зажигания с катушками, которые подают ток на свечи, вкрученные вертикально в центре камер сгорания. В крышке GBC есть даже специальные колодцы. Система микропроцессора S. электронный блок Управление двигателем, автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, головка блока цилиндров алюминиевая, с двумя распредвалами и узлами гидрораспределителя. Цепной привод для древесины . При этом цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс две гидравлические цепи со звездочками. Вся эта конструкция - слабое место В целом по двигателю, так как недостаточное натяжение, поломка гидрохлоратора приводит к повышенному шуму двигателя УАЗ Патриот.Кроме того, часто выходят гидрокомпенсаторы, что приводит к выбиванию клапанного механизма.

Двигатель УАЗ Патриот 2.7 Бензин (128 л.с.) Характеристики, Расход топлива, Динамика

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 оборотах в минуту
  • Крутящий момент - 209,7 нм при 2500 оборотах в минуту
  • Степень сжатия - 9
  • Марка топлива - бензин Аи 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по трассе - 11.5 литров

Естественно объективных данных о расходе бензина патриота в городских условиях производитель не называет. Причина понятна, довольно большой расход топлива может вздохнуть свободно покупателям. Хотите сэкономить на топливе, тогда покупайте УАЗ Патриот с дизельной игрой, о которой мы и поговорим.

Дизельный УАЗ Патриот Собран на том же Саволжском моторном заводе. Рядный 4-цилиндровый 16-клапанный силовой агрегат с двумя распредвалами. Цепь ГРМ лесная, с гидравлическими бойцами.В клапанном механизме есть гидрокомпоненты. Цилиндр Цилиндр Цилиндры, Головка блока алюминиевая, Есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива COMMON Rail имеет систему подачи топлива с электронным управлением «Bosch» с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлинический ремень с механизмом автоматического натяжения.

Дизельный двигатель УАЗ Патриот , с непосредственным впрыском топлива, турбонаддувом и воздушным охлаждением соответствует экологическому классу Евро-4.Этот двигатель отличается хорошим крутящим моментом, без которого не обойтись на бездорожье, плюс вполне умеренный расход топлива. Ниже представлены подробные характеристики дизельного двигателя патриот.

Двигатель УАЗ Патриот 2.3 Дизель (114 л.с.) Характеристики, Расход топлива, Динамика

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113.5 / 83,5 при 3500 оборотах в минуту
  • Крутящий момент - 270 нм при 1300-2800 оборотах в минуту
  • Степень сжатия - 19
  • ГРМ / ГРМ - DOHC / Цепь
  • Марка топлива - Дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Расход топлива в смешанном цикле - н / д
  • Расход топлива по трассе - 9.5 литров

Вт. Дизельный агрегат Патриот - это проблема с 5-ступенчатой ​​механической коробкой передач, которая не позволяет использовать все достоинства мотора. При движении по трассе дизелю не хватает 6 передачи. Хотя для бездорожья вариант идеальный. Кстати, коробка для бензинового двигателя имеет передаточное число главной пары 4,11, дизель 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зима начнется с пуском этого мотора.

Основным элементом любой машины является двигатель.Пикапы, седаны, кабриолеты, автобусы, тракторы просто не смогут выполнять свои прямые обязанности без двигателя. Именно поэтому двигателю уделяется большое внимание при выборе автомобиля, его обслуживании и эксплуатации. К тому же это один из самых дорогих агрегатов. Его замена или ремонт практически всегда стоит больших денег, требует много времени и сил.

Для внедорожника надежность и техническое состояние двигателя имеют еще большее значение. Ведь поломка мотора в лесу, поле, вдали от дорог и людей может закончиться поистине печально.

Немного истории

Первый УАЗ «Патриот» сошел с конвейера в 2005 году. Это был действительно новый УАЗ, невероятно современный по сравнению с прошлыми моделями. Производитель позиционировал эту машину как безопасный, надежный и мощный внедорожник. Дизайн был хорош для 2005 года. И если не смотреть на предыдущие модели, дизайн казался идеальным.

В октябре 2014 года презентовали нового «патриота». Он получил задний стабилизатор, сенсорный дисплей, клееные стекла, более привлекательный внешний вид, а бампер теперь прикреплен к кузову.Однако были большие проблемы с безопасностью. Поэтому в октябре 2016 года УАЗ показал очередное обновление. «Патриот» получил фронтальные подушки безопасности, еще более привлекательный и современный вид. Повышена общая безопасность и шумоизоляция внедорожника. Наконец, машина избавилась от двух топливных баков, которые так мучили всех владельцев.

Какие моторы на УАЗ «Патриот» существуют?

На протяжении всего первого поколения устанавливался постоянный бензиновый двигатель объемом 2,7 литра и мощностью 128 лошадиных сил.В 2008 году инженеры также добавили дизельный двигатель объемом 2,3 литра, отдача которого составила 114 лошадиных сил. Это был двигатель «Ивеко F1A». Он был установлен при производстве Авто «Фиат Дукато». Позже этот мотор сняли. С 2012 года начали устанавливать турбодизель ЗМЗ-514. Из-за этого рабочий двигатель уменьшился на 65 кубов. Таким образом, усовершенствованный двигатель УАЗ «Патриот» получил индекс 2.2d. Такой же мотор сохранился после обновления в 2014 году. А вот бензиновый мотор претерпел некоторые изменения.В результате его официальная мощность стала 135 л. из. На самом новом УАЗе "Патриот" двигателей, работающих на тяжелом топливе, не найти. Дизель отказался. Бензиновый мотор оставлен без изменений.

Дизельный двигатель

Турбодизель «Ивеко F1A» был хоть и дорогим, но действительно надежным двигателем. Кроме того, это позволило снизить аппетит «Патриота» до двенадцати литров на сотню километров пробега по городу. Спокойный водитель мог получить расход и десять литров по городу. Неплохо для рамного бездорожья.К тому же, несмотря на меньшую мощность, если сравнивать с бензиновым двигателем, автомобиль стал намного быстрее. Бензиновая версия терялась после 80 км / ч, а турбодизель легко разгонялся до 120 км / ч. Это связано с крутящим моментом, который был равен 270 Н * м, против 218 «бензиновых Ньютонов». На бездорожье дизель тоже показал себя намного лучше. От турбоямы помогало избавиться от тяги всегда хватало.

В 2012 году произведена замена Дизельного двигателя УАЗ «Патриот» итальянского производителя.На смену небезызвестному «ЗМЗ-514». Он был разработан в 90-х годах. Было много инженерных ошибок, влияющих на надежность. Трещины в головке блока цилиндров, удары тарелки клапанов в цилиндр, вскрытие трубопровода высокого давления и многие другие проблемы до сих пор уносятся в кошмарные сны владельцам дизельных «патриотов».

По словам инженеров, большинство проблем уже решено. Поменяли поставщиков некачественных комплектующих, доработали мотор вместе с Bosch. Так получился такой же надежный дизельный двигатель УАЗ «Патриот».Отзывы подтверждают. С середины 2012 года, когда начали установку системы Common Rail, мотор особых проблем у владельцев не доставлял. Причем по ходовым качествам и характеристикам двигатель УАЗ «Патриот» на дизельном «ЗМЗ» практически полностью совпадал с турбодизелем от Fiat Dukato. Несмотря на это, производитель отказался от дизельного двигателя с октября 2016 года. Возможно, был низкий спрос, а может, этот двигатель сделал заводу слишком дорогим, но купить новый дизельный «Патриот» невозможно.

Бензиновый мотор

Первое поколение «Патриота» получило бензиновый двигатель объемом 2,7 л. Его мощность составляла 128 сил. После обновления 2014 года официальная мощность выросла до 135 лошадиных сил, а максимальный крутящий момент упал до одного Н * М, с 218 до 17 Н * м. Однако при тестировании на dintend заводские машины 2015 года показали более 140 сил. Этот мотор достался УАЗ от 24 «Волги», правда, с некоторыми изменениями. А в Волге заявленная мощность мотора составляла 150 лошадей.

Автомобиль с этим двигателем всегда стоил дешевле в салоне и на рынке подержанных автомобилей. К плюсам можно отнести относительную надежность силовой установки. Двигатель на УАЗ «Патриот» отличается хорошей ремонтопригодностью, и запчастей к нему практически нет. Это всегда подкупало людей, выбирающих российский внедорожник, потому что ремонтировать дизель в разы дороже. Но на бензине точно не экономят. Меньше 15 литров на сотню по городу просто нереально для бензинового «Патриота». Если стоишь в пробках, стараешься активно разгоняться, тогда предусмотрена стоимость 20-22 литра на сотню километров.А если учесть, что машина с этим мотором просто не едет (разгон до 100 км / ч составляет 19 секунд), то этот мотор придется крутить.

Проблемы бензинового мотора

Нелегальный 2,7-литровый двигатель УАЗ «Патриот» - не единственная проблема. Обрыв цепи мучил многих владельцев внедорожников. В 2017 году производитель сменил поставщика, неизвестно только, решит ли это эту проблему.

Мощность

Какой идеальный двигатель для «патриота»? Дизель от Ивеко.Без особых проблем проходит 500 000 километров. Ремонт стоит дешевле Дизельного «ЗМЗ». Купить новую машину? Выбора просто нет. Бензиновый мотор очень надежен, стоит смотреть только на цепь.

За свою историю производство УАЗ получило несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а дизельная версия - 2,2 и 2,3. Массовая машина получила силовые агрегаты производства ЗМЗ, но дизельная версия была с двигателем IVECO F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонта силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают. Многие автолюбители достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель IVECO встречается крайне редко.

Рассмотрим, какие технические характеристики В силовых агрегатах устанавливаются на патриоты:

ЗМЗ 514.32

Iveco F1A.

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 - аналог 40904.10, соответствует экологическому стандарту ЕВРО-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками, ДДА, соответствует экологическому стандарту ЕВРО-5. Мощность 135 лс

Все автомобили комплектовались 5-ступенчатой ​​МКПП, Dymos (Корея). Коробка раздаточная электромеханическая двухскоростная с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервис

Техобслуживание машины предполагается по истечении 15 000 км пробега.Многих автовладельцев интересует ответ на вопрос - какое количество литров масла нужно заливать в мотор при обслуживании? И второй вопрос - какое масло подходит для заливки / доливки в двигатель УАЗ Патриот?

Бензиновый мотор

Итак, двигатель вмещает 7 литров моторного масла, но при замене потребуется только 6 литров. Основными маслами, рекомендованными производителем и автомобилистами, является полусинтетическая маркировка: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карточка техобслуживания

ничем не отличается от 409-й и выглядит так:

  1. 1000-2500 км или ТО-0: Замена масла и масляного фильтра.
  2. 25000 км - ТО-2: Замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
  4. 55000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, Замена цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра.Каждые 20000 км меняется - топливный и воздушный фильтр, регулируемый клапан. Каждые 500 км пробега - замена цепи ГРМ.

Дизель

Дизель сервисный УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливается в двигатель, будет другим. Объем масла, необходимый для переключения передач, составляет 7 литров, а 7,4 литра закрываются непосредственно в мотор.

Карта технического обслуживания дизельных версий двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: Замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топлива топлива.
  3. 25000-27000 км - ТО-2: Замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
  5. 65000 км - ТО-4: Замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: масло и масляный фильтр.

Замена масла

Замена масла в двигателе УАЗ Патриот проводится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока течет смазочная жидкость, меняется масляный фильтр.

Последующие стандартные процедуры - заливка нового масла.

Неисправность и ремонт мотора

Как показала практика, с дизельными двигателями - веселее больше проблем, чем с бензиновыми вариантами.Рассмотрим основные неисправности, которые встречаются у ЗМЗ 514.32 и мотора IVECO F1A:

  1. Отказ вакуумного насоса.
  2. Сон привода масляного насоса или промежуточного вала.
  3. Отражение вилки квадрата.
  4. Обрыв, пересечение цепи цепи привода ГРМ.
  5. Баланс пластины датчика фаз.
  6. Сброс давления в впускной магистрали.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масло и всплеск масла во впускной магистрали
  10. Черный дым в выхлопе.

Что касается бензиновой версии мотора, то тут все те же проблемы, что и у любого ЗМЗ 409. Извечная проблема с терморегулятором, к которой каждый автолюбитель относится, как может. Цепь газораспределительного механизма может обслуживать около 200 тыс. Км, но бывает, что не догоняет 100 тыс. Км, кому как везет.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили.Устранить неисправность несложно - замена всех впрыскиваемых элементов.

Тюнинг двигателя

Проблема большинства УАЗов - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Программная доработка УАЗ Патриот бывает двух видов - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев значительно снижают расход.

Мощность

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать дизельные версии - ЗМЗ 514.32 и IVECO F1A. Ремонт силовых агрегатов довольно прост, но часто автолюбители предпочитают проведение таких операций автосервисом. Доработка заканчивается настройкой микросхемы для уменьшения расхода или увеличения мощности.

Двигатель УАЗ Патриот

- какой выбрать? Мощность двигателя УАЗ в лошадиных силах

За всю историю производства УАЗ получил несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2.7 литров, тогда как у дизельной версии было 2,2 и 2,3. Основная часть машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают. Многие автомобилисты достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель Iveco встречается крайне редко.

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 - аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками, МАП, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея).Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

Сервис

Обслуживание двигателя ожидается по истечении 15 000 км. Многих автовладельцев интересует ответ на вопрос - сколько литров масла нужно заливать в двигатель при обслуживании? И второй вопрос - какое масло подходит для заливки / доливки двигателя УАЗ Патриот?

Бензиновый двигатель

Итак, двигатель содержит 7 литров моторного масла, но при его замене потребуется всего 6 литров.Основные масла, рекомендуемые производителем и автолюбителями, - полусинтетические с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта техобслуживания ничем не отличается от 409 и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 25000 км - ТО-2: замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
  4. 55000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется - регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км - замена цепи ГРМ.

Дизельный двигатель

Техническое обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливать в двигатель, будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

Карта техобслуживания дизельных вариантов двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
  3. 25000-27000 км - ТО-2: замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
  5. 65 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот проводится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать автомобиль на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазка, меняют масляный фильтр.

Последующие процедуры стандартные - заливается новое масло.

Неисправности и ремонт двигателей

Как показала практика, с дизельными двигателями проблем гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

  1. Отказ вакуумного насоса.
  2. Отрезать привод масляного насоса или промежуточный вал.
  3. Отвинчивание пробки КВ.
  4. Обрыв, скачок цепи привода ГРМ.
  5. Обрыв пластины датчика фазы.
  6. Сброс давления во впускном трубопроводе.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масляные и жировые отложения во впускном коллекторе
  10. Черный дым в выхлопе.

Что касается бензинового варианта двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Вечная проблема с терморегулятором, к которому каждый автомобилист относится как может. Цепь газораспределительного механизма может длиться около 200 тыс. Км, но бывает, что не заботится даже о 100 тыс. Км, как вам повезло.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно - заменить все впрыснутые элементы.

Тюнинг двигателя

Проблема большинства автомобилей УАЗ - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Для УАЗ Патриот существует два типа доработки ПО - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев сокращают расходы, что немало.

Мощность

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать дизельные версии - ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или увеличения мощности.

Расстроить задумчивость машины при нажатии на педаль газа? Не хватает двигателя? Удручает разгон? Есть что-то за машиной? Дергается машина при переключении передач? Не хватает комфорта при езде? Хотите меньший расход?

Есть эффективное решение для вас.Это решение не гонять! Для тех, кто хочет чувствовать себя за рулем уверенно и получать удовольствие от вождения.

Автомобиль приводится в движение частотой вращения двигателя и крутящим моментом. Делаем так, что увеличивает крутящий момент увеличивает тяга на низких скоростях ... За счет этого например увеличивается динамика разгона , пропадает задумчивость или такой эффект, когда двигатель ревет а машина не движется . Все плюсы дальше по тексту.

Здравствуйте!

Десятый год что делаю механически Убираю зазоры, матовость с авто. В том числе на УАЗ Патриот увеличивающая мощность в диапазоне от 1000 до 3000 оборотов двигателя механически ... Как происходит процесс доработки механики можно увидеть на видео.

Сначала клиент рассказывает, как едет его машина и почему решил обратиться за помощью. Потом сам процесс механической доработки. И, наконец, первые изменения в машине, которые заметил клиент.

* Услуга разовая, на весь срок службы автомобиля. Без вмешательства в двигатель и Электроника ... Без потери гарантии. Даем гарантию на свои услуги.

Результат нашей работы выражается в следующем:

  • меньший расход при том же пробеге
  • машины мощнее на низких оборотах
  • улучшенная динамика разгона
  • провалы пропадают при разгоне
  • уходит вдумчивость педали газа
  • Автомобиль следует за педалью газа
  • изменение характера автомобиля
  • появляется маневренность
  • успевают обогнать
  • старты, обгоны, подъемы стали легкими
  • получить уверенный разгон и обгон
  • кондиционер не влияет на скорость
  • двигатель работает тише и эластичнее
  • отличный опыт вождения

Краткое видео о результатах на примере UAZ Patriot 2015:

На одном УАЗ Патриот 2015 года расход с 15-17 в городском цикле упал до 12 литров - это 20-30% экономии.Если ездит супруга, то расход на приборе показывает 10 литров на сотню.

По лицензии и на основе западной технологии мы меняем физику воздушного потока.

* Изменения характеристик воздуха никак не могут повлиять на двигатель. ... Но зато отлично увеличивает мощность двигателя на малых и средних оборотах и ​​снижает расход топлива. И все это без вмешательства в двигатель и электронику (ЭБУ).

Вы находитесь на вводной странице. Полный сайт находится по адресу www.as007.ru ( AutoSila007 ) *. Здесь информация собирается со страниц сайта в единой логической последовательности, и даст вам представление о нашем предложении.

Наша технология позволяет лучше смешивать пары бензина и воздуха. Чип-тюнинг не может этого сделать !

Капли бензина не горят, а выбрасываются в выхлопную трубу. В науке это где-то 25-30%.А это 250-300 руб. с каждой тысячи потраченных на бензин. Наша доработка увеличивает компрессию и капли бензина переходят в состояние пара. В результате топливо сгорает более полно. следовательно наша ревизия рассчитывается .

Если вас расстраивает расход топлива или недостаток мощности, мы устраняем этот недостаток: быстро, безопасно и недорого, без увеличения расхода топлива. Позвоните нам сейчас!

Предлагаем эффективные технологии! Добавьте страницу.

* Услуга обратимая ... Дается время на «прикосновение» и гарантия возврата денег, если вам это не нравится.

УАЗ Патриот Двигатель , который устанавливался на прошлогоднюю модель, остался и на рестайлинговом УАЗ Патриот 2015 года. Никаких серьезных изменений не произошло, покупателям предлагается на выбор бензиновая и дизельная версии двигателя. Оба двигателя - ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует стандарту Евро-4. Новый бензиновый ЗМЗ-409 также соответствует стандарту Евро-4 и готов к перевариванию топлива АИ-92.Сегодня мы подробно расскажем вам о характеристиках обоих моторов.

Итак, двигатель бензиновый УАЗ Патриот ЗМЗ-409 , это 4-х цилиндровый, 16-ти клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива. Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, которые подают ток на свечи зажигания, ввинченные вертикально в центре камер сгорания. Для этого есть даже специальные колодцы в крышке ГБЦ. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, ГБЦ - алюминиевая, с двумя распредвалами и подъемниками гидрораспределителей. Привод ГРМ цепной ... При этом цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя приводит к повышенному шуму двигателя УАЗ Патриот.Кроме того, часто выходят из строя гидроподъемники, что приводит к детонации клапанного механизма.

Двигатель УАЗ Патриот 2.7 бензин (128 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по трассе - 11.5 литров

Естественно, производитель не называет объективных данных о расходе бензина Патриот в городских условиях. Причина понятна, довольно большой расход топлива может отпугнуть покупателей. Если хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизельным двигателем, о котором мы поговорим дальше.

Дизельный УАЗ Патриот собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами.Цепной привод ГРМ с гидронатяжителями. Клапанный механизм имеет гидравлические подъемники. Блок цилиндров чугунный, головка блока алюминиевая, есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет систему подачи топлива BOSCH с электронным управлением с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим натяжным механизмом.

Дизельный двигатель УАЗ Патриот с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует классу выбросов Евро-4. Этот двигатель отличается хорошим крутящим моментом, без которого не обойтись на бездорожье, плюс довольно умеренный расход топлива. Ниже представлены подробные характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113.5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19
  • Тип привода ГРМ / привод ГРМ - DOHC / цепь
  • Марка топлива - дизельное топливо
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Расход топлива в смешанном цикле - н / д
  • Расход топлива по трассе - 9,5 л.

У дизельного агрегата Патриота есть проблема с 5-ступенчатой ​​механической коробкой передач, которая не позволяет использовать все преимущества двигателя.При движении по трассе дизелю просто не хватает 6 передачи. Хотя для бездорожья он идеален. Кстати, коробка передач для бензинового двигателя имеет передаточное число главной пары 4,11, для дизеля - 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зимой начнутся проблемы с запуском этого двигателя.

Несмотря на это, УАЗ «Патриот», производимый на его мощностях, принципиально другой: внедорожник оказался более «прирученным» и адаптированным к повседневной жизни.

Характеристики УАЗ «Патриот»: расход топлива, мощность, скорость

После нескольких доработок основные узлы и агрегаты автомобиля не претерпели никаких изменений, оставшись на прежнем уровне: внедорожник оснащен четырехцилиндровым двигателем. бензиновый силовой агрегат мощностью 128 лошадиных сил и объемом 2,7 литра. Подача топлива осуществляется по типу впрыска, вся система основана на впрыске топлива непосредственно в цилиндры и соответствует нормам Евро-2.

Также доступны модели с четырехцилиндровым дизельным двигателем мощностью 113 лошадиных сил и объемом 2.23 литра, система впрыска топлива. Несколько раньше на УАЗ устанавливали двигатели не только отечественного производства, но и итальянского, которые имели 116 лошадиных сил и объем 2,3 литра. Однако на Патриоты 2015 года и позже такие двигатели не устанавливались.

Автомобиль имеет стандартную трансмиссию - пятиступенчатую механическую коробку передач. Полный привод, причем передний подключается вручную водителем.

Расход топлива

Счастливые обладатели новенького кроссовера отечественного производства практически сразу после его покупки сталкиваются с не очень приятной проблемой, которая ставит под сомнение целесообразность и рациональность этой покупки в целом.Дело в том, что расход топлива УАЗ «Патриот» с полным баком превышает все мыслимые значения и не соответствует заявленным производителем, в то время как индикатор уровня топлива может показывать практически полное отсутствие бензина через сотню. или два километра.

Простые расчеты, сделанные владельцем автомобиля, в данном случае показывают, что расход превышает 20 литров на 100 километров, после чего в дело вступает экономия, из-за чего остается только пожалеть, что модель с дизелем двигатель не брался.На самом деле все не так плачевно, как кажется на первый взгляд. Если посчитать общий расход топлива на несколько тысяч километров, то реальный расход топлива УАЗ Патриот составит порядка 11-13 литров.

Причины несоответствия

Столь явная разница в характеристиках напрямую связана с конструктивными особенностями автомобиля. Расход топлива УАЗ «Патриот» во многом зависит от того, что у него два топливных бака: основной используется для заправки, а вспомогательный заполняется с первого с помощью встроенного струйного насоса.Работает он очень медленно, поэтому процесс заполнения обеих емкостей занимает не менее 15-30 минут. Во время начала движения бензин из вспомогательного бака поступает в основной бак; при остановке все происходит в обратном порядке.

Показания приборов на панели приборов

Расход топлива УАЗ Патриот может быть неправильным еще по одной причине. Установленные в баках датчики показывают нелинейное изменение топлива, так как сами баки прямые. Сами аппараты - ВАЗ, они создавались специально для «Жигулей», баки у которых немного другой формы и сужаются кверху, расширяясь вниз.Соответственно в верхней части уровень бензина в них меняется в несколько раз медленнее.

В УАЗе наоборот уровень бензина падает линейно, а происходит это в несколько раз быстрее. Соответственно, датчики не будут показывать реальный расход топлива для УАЗ Патриот. Бензин, даже если он быстро потратится в самом начале пути, действительно будет сэкономлен.

Искажение данных бортовым компьютером

Причина этого кроется в том, что изначально само устройство не подвергалось никакой калибровке.Время открытия форсунок поступает в ЭБУ, и на основе этой информации он рассчитывает расход топлива. Собственно, причина в этом: в зависимости от модели системы впрыска меняется и производительность форсунок. Чтобы компьютер выдавал реальную информацию, необходимо его откалибровать. Это будет наиболее точно на полных баках, однако может быть выполнено на холостом ходу.

В данном случае расход топлива УАЗ «Патриот» регулируется как 1.5 литров / час, а компьютер выдает цифру 2,2 литра. Среднее значение верное. Перед началом измерений, меняя калибровку пробега, желательно подключить откалиброванный БК аналогичной модели автомобиля.

Давление в шинах автомобиля

Расход топлива во многом зависит от уровня прокачки колес, особенно задних. Желательно регулярно проверять давление в шинах: в передних должно быть чуть меньше. Кроме того, может увеличиться расход топлива из-за работающих ступиц переднего моста.При отрицательных температурах окружающей среды редуктор переднего моста обдувается потоком холодного воздуха и вращается без большой нагрузки, что приведет к созданию дополнительного сопротивления между ненагретым и не жидким маслом. Чтобы избежать этой проблемы, желательно использовать только высококачественную синтетическую смазку, вязкость которой не изменится при низких температурах.

Кроме того, можно сэкономить топливо при регулярном использовании автомобиля, если вы едете на высоких передачах, постоянно контролируя количество оборотов.Необходимо следить за тем, чтобы они не упали ниже минимальной отметки 1500 об / мин.

Какой на самом деле расход топлива УАЗ «Патриот»

Учитывая все вышесказанное, можно сделать вывод, что не все так печально, как кажется на первый взгляд. Для УАЗа «Патриот» расход топлива (отзывы многочисленных владельцев этого автомобиля подтверждают это) составляет около 13,5 литров на сотню километров по городу. Большинство водителей отмечают, что при движении по трассе расход составляет около 10 литров на сотню километров.При увеличении скорости движения она может увеличиваться максимум до 11,5 л.

Для дизельной версии «Патриота» при движении по проселочной дороге расход составит около 9,5 л. В городских условиях он меняется до 12-13 литров. Турбодизель на бездорожье потребляет около 15 литров. Расход может увеличиваться соответственно при использовании кондиционера, полного привода, печки или с спущенными шинами.

Несмотря на все достоинства дизельного «Патриота», приобретают его, по статистике, только в 5% случаев.Основными сдерживающими факторами являются дороговизна, невозможность перевода автомобиля на газ и сложное обслуживание двигателя. Кроме того, его также отталкивает высокий уровень шума и практически полное отсутствие звукоизоляции.

Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника. Очередная модернизация известного двигателя 409 позволила значительно увеличить мощность. Напомним, что теперь 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособный современный агрегат. Узнать о состоянии мотора можно с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2. Если для иномарок это давно норма, то на отечественных машинах такая возможность проверить техническое состояние авто появилась сравнительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность увеличилась до 160 лошадиных сил, но эта цифра была скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог.Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

Изменения в новом двигателе УАЗ Патриот 150 л.с.

  • 1. Степень сжатия увеличена с 9,1 до 9,8
  • 2. Высота подъема клапанов увеличена на 0,5 мм за счет новых распредвалов.
  • 3. Поменял фазы газораспределения.
  • 4. Применена новая геометрия выхлопной системы.
  • 5. Использовали новую цепь привода ГРМ и поршневую группу.
  • 6. Увеличена скорость максимальной мощности с 4600 до 5000 об / мин.

Пожалуй, самое приятное обстоятельство, не только увеличение на 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм ... Кроме того, если на старой версии УАЗ Патриот 409-06 двигателя, максимальный крутящий момент был доступен только с 3900 об / мин, теперь этот уровень снижен до 2600 об / мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

Одним из существенных минусов является расход топлива для УАЗ Патриот. Кстати, логично предположить, что для увеличения степени сжатия потребуется бензин более высокого качества, однако разработчики новой версии 409-го уверяют, что бензин АИ-92 тоже вполне подойдет.

Характеристики двигателя УАЗ Патриот ЗМЗ ПРО 150 л.с.

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95.5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. - 149,6 при 5000 об / мин
  • Мощность кВт - 110 при 5000 об / мин
  • Крутящий момент - 235 Нм при 2650 об / мин
  • Степень сжатия - 9,8
  • Привод ГРМ - цепной
  • Тип топлива - бензин AI 92

Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого газового силового агрегата. Ни для кого не секрет, что многие владельцы Патриотов в нашей стране самостоятельно переделывают прожорливых 2.7-литровый двигатель на газомоторном топливе. Правда, мощность этой версии упадет до 143 л.с. (227 Нм). Пропан-бутановая смесь выступит альтернативой бензину.

на рынке нового российского внедорожника? Тебе может повезти

Российский производитель внедорожников УАЗ и американский производитель автомобилей Bremach, Inc. в Южной Калифорнии представляют среднеразмерный внедорожник Bremach 2022 Taos 4X4. Немногое то, что вы не слышали об УАЗе или Bremach, они сотрудничают, чтобы доставить российский внедорожник и другие автомобили в США.С.

По словам Бремаха, их торговая марка присутствует в Европе и во всем мире на протяжении десятилетий. Основанная в Варезе, Италия, в 1956 году братьями Бренна, они впервые произвели по лицензии Aermacchi трехколесный мотоцикл под названием Macchi MB1. Имя Бремах было сочетанием Бренны и Макки.

В 1983 году компания Bremach начала производство Brenmach GR, многоцелевого полноприводного автомобиля. Запустив в 1993 году BRIO 4X2, муниципальный служебный автомобиль мощностью 75 лошадиных сил, Бремах позже предложил полноприводную Family Extreme.

С 2006 года компания представила новую линейку автомобилей Brick, Extreme и Job, а в 2008 году их заменой стал T-Rex. В 2009 году компания Bremach и российский УАЗ выпустили Bremach-UAZ T-Rex, чтобы удовлетворить потребности государственных органов, дорожно-строительных бригад и экипировщиков аварийных автомобилей, особенно в отдаленных районах. Права на производство T-Rex были проданы Tekne в 2015 году, поскольку Bremach s.r.l. подала заявление о банкротстве, и в марте 2018 года банкротство было завершено.

Bremach Inc.Американское подразделение пережило банкротство и вместе с UAZ приступило к разработке нового внедорожника 4X4 для рынка США. В этом месяце Bremach анонсировал UAZ Patriot 4X4, и пикап будет импортирован как Bremach Taos и Brio в 2021 году и поступит в продажу как модели 2022 года. Внедорожник Bremach Taos 4 × 4 2022 года по рекомендованной розничной цене 26 405 долларов, как говорят, будет предлагать владельцам огромную ценность, по-видимому, за счет предложения в стандартной комплектации семидюймового сенсорного экрана, мультимедийной аудиосистемы MP3 / USB в приборной панели с 4 динамиками и навигацией, задней -камера обзора, LTE, Wi-Fi, SD и Bluetooth, подогрев передних и задних кожаных сидений, руля, лобового стекла и боковых зеркал; и охлаждаемый перчаточный ящик.

18-дюймовые легкосплавные диски Sahara, 6-ступенчатая автоматическая коробка передач, дистанционное зажигание, передние и задние датчики парковки, антиблокировочная тормозная система, электронное распределение тормозных сил, подушки безопасности водителя и пассажира, электронная программа стабилизации, электронный контроль устойчивости, компьютеризированные технологии улучшения Устойчивость автомобиля, светодиодные дневные ходовые огни, передние противотуманные фары, система контроля торможения на поворотах (CBC) и гидравлическая система экстренного торможения завершают список стандартных функций Taos.

Пикап

Bremach Brio 4X4 также будет поставляться с расширенными функциями в качестве стандартного оборудования. При цене $ 27 882,00 на Brio будет та же гарантия, что и на Taos. Как и Taos, пикап Brio стал возможным благодаря сотрудничеству с УАЗом и другими поставщиками. В то время была доступна ограниченная информация о содержании Brio, и звонки в Bremach не были возвращены во время прессы.

Понимая, что Bremach - не нарицательное имя, компания предлагает пятилетнюю гарантию от бампера до бампера на 60 000 миль и 10-летнюю гарантию на трансмиссию на 120 000 миль.Сравнивая свой внедорожник с безопасностью и практичностью Lexus LX или передовой передачей и способностью 4 × 4 Land Rover, компания ставит перед собой высокие цели в отношении производителя, дилеры которого не указаны на их веб-сайте. В настоящее время Bremach принимает предварительные заказы, которые будут направлены ближайшему дилеру, как только они будут размещены. Для Bremach их самые важные партнеры - это дилеры, ведущие к клиентам, и будет интересно посмотреть, материализуется ли их сеть.

[Изображения: Bremach]

Связанные

Какой двигатель лучше для УАЗа патриота.Замена двигателя УАЗ Патриот на импортный

За историю производства УАЗ получил несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а у дизельной версии - 2,2 и 2,3. Основная часть машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают.Многие автомобилисты достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель Iveco встречается крайне редко.

Рассмотрим, какие технические характеристики силовых агрегатов устанавливались на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 - аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками МАП соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервисное обслуживание

Техническое обслуживание двигателя ожидается через 15 000 километров пробега. Многих владельцев транспортных средств интересует ответ на вопрос - сколько литров масла необходимо заливать в двигатель при техническом обслуживании? И второй вопрос - какое масло подходит для заливки / доливки двигателя УАЗ Патриот?

Бензиновый двигатель

Итак, мотор вмещает 7 литров моторного масла, но при замене потребуется всего 6 литров.Основные масла, рекомендованные производителем и автолюбителями, - полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта обслуживания ничем не отличается от 409 и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 25000 км - ТО-2: замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
  4. 55000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется - регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км пробега - замена цепи ГРМ.

Дизельный двигатель

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливать в двигатель, будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

Карта техобслуживания вариантов дизельного двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
  3. 25000-27000 км - ТО-2: замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
  5. 65 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока по ней течет смазочная жидкость, меняется масляный фильтр.

Последующие процедуры стандартные - заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, с дизельными двигателями проблем гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

  1. Отказ вакуумного насоса.
  2. Отрезать привод масляного насоса или промежуточный вал.
  3. Отвинчивание пробки КВ.
  4. Обрыв, скачок цепи привода ГРМ.
  5. Обрыв пластины датчика фазы.
  6. Сброс давления во впускном трубопроводе.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масляные и жировые отложения во впускном коллекторе
  10. Черный дым в выхлопе.

Что касается бензиновой версии двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Вечная проблема с терморегулятором, к которой каждый автомобилист относится как можно лучше. Цепь газораспределительного механизма может длиться около 200 тысяч км, но бывает, что не вырастает и 100 тысяч км, как вам повезло.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно - заменить все впрыснутые элементы.

Тюнинг двигателя

Проблема большинства автомобилей УАЗ - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Для УАЗ Патриот существует два типа доработки ПО - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев сокращают расходы, что немало.

Заключение

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать дизельные версии - ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или увеличения мощности.

Объем 2,7 литра выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, - это 2,2-литровый дизель мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод).Сегодня мы поговорим более подробно об этих силовых агрегатах для отечественного внедорожника.

Benzie новый двигатель Патриот , это ЗМЗ 409, ставший преемником всем известного мотора 406. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой головкой блока цилиндров. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидравлических подъемников. То есть вручную регулировать клапаны на этом моторе не нужно. Инжекционный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4.В приводе ГРМ есть цепь. Казалось бы, надежнее может быть, но именно цепь - самое слабое место мотора. Постоянные жалобы владельцев на обрыв цепи заставили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими. Далее более подробные технические характеристики этого двигателя.

УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95.5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - медленно
  • Расход топлива по городу - 15-17 литров
  • Расход топлива смешанный - 13-14 литров
  • Расход топлива по трассе - 11.5 литров

Расход топлива бензинового Патриота - отдельная тема, так как в условиях бездорожья с полным приводом, при работающем кондиционере расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным, в связи с огромным количеством сопутствующих факторов, влияющих на расход бензина Патриота.

Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники, недавно освоен.До этого под капот Патриота устанавливали агрегат IVECO объемом 2,3 литра. Примерно такие же характеристики выдает отечественный мотор. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с системой впрыска BOSCH имеет алюминиевый блок и головку блока. Привод ГРМ также является цепным. Дизель значительно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент.Далее подробные технические характеристики турбодизельного силового агрегата.

Дизель УАЗ Патриот ЗМЗ 2.2d (114 л.с.) характеристики, расход топлива

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113,5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - дизельное топливо
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - очень медленно
  • Расход топлива по городу - 12-13 литров
  • Комбинированный расход топлива - 11.0 литров
  • Расход топлива по трассе - 9,5

Главный подарок всем любителям российских внедорожников в этом году ЗМЗ преподнесет летом на конвейере УАЗа. новый Патриот ... Более современный УАЗ-3170 получит новый бензиновый мотор, который придет на смену агрегату 2,7 л, очень прожорливому и не очень динамичному. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2–2,4 литра), при этом мощность двигателя увеличится, а расход топлива существенно снизится!

Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника.Очередная модернизация всем известного двигателя 409 позволила значительно увеличить мощность. Напомним, что теперь 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособный современный агрегат. Состояние двигателя можно узнать с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2.Если для иномарок это давно норма, то на отечественных машинах такая возможность проверки технического состояния появилась сравнительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность увеличилась до 160 лошадиных сил, но эта цифра скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог. Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

Изменения в новом двигателе УАЗ Патриот 150 л.с.

  • 1. Степень сжатия увеличена с 9,1 до 9,8
  • 2. Высота подъема клапанов увеличена на 0,5 мм за счет новых распредвалов.
  • 3. Поменял ГРМ.
  • 4. Применена новая геометрия выхлопной системы.
  • 5. Использовали новую цепь привода ГРМ и поршневую группу.
  • 6. Увеличена скорость максимальной мощности с 4600 до 5000 об / мин.

Пожалуй, самое приятное обстоятельство, не только увеличение на 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм ... Кроме того, если на старой версии двигателя УАЗ Патриот 409-06 максимальный крутящий момент был доступен только с 3900 об / мин, то теперь этот уровень снижен до 2600 об / мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

Одним из существенных минусов является расход топлива для УАЗ Патриот. Кстати, логично предположить, что для увеличения степени сжатия потребуется бензин более высокого качества, однако разработчики новой версии 409-го уверяют, что бензин АИ-92 тоже вполне подойдет.

Характеристики двигателя УАЗ Патриот ЗМЗ ПРО 150 л.с.

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. - 149,6 при 5000 об / мин
  • Мощность кВт - 110 при 5000 об / мин
  • Крутящий момент - 235 Нм при 2650 об / мин
  • Степень сжатия - 9,8
  • Привод ГРМ - цепной
  • Тип топлива - бензин AI 92

Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого газового силового агрегата.Ни для кого не секрет, что многие владельцы Патриотов в нашей стране самостоятельно переводят прожорливый 2,7-литровый мотор на газомоторное топливо. Правда, мощность этой версии упадет до 143 л.с. (227 Нм). В качестве альтернативы бензину будет использоваться пропан-бутановая смесь.

УАЗ Патриот новый двигатель для внедорожников 2017 модельного года теперь соответствует экологическим нормам ЕВРО-5. По сути, это уже знакомый 2,7-литровый 4-цилиндровый 16-клапанный агрегат. Очередная модификация ЗМЗ 409. На этот раз под капот «Патриота» поставили новую версию ЗМЗ-40906.Двигатель стал не только экологичнее, но и мощнее. Инженерам Заволжского моторного завода удалось поднять мощность до 135 л.с., а крутящий момент увеличился до 217 Нм.

Кстати, дизель УАЗ временно забросили в Ульяновске. Продажи УАЗ Патриот с таким двигателем не превышали нескольких процентов. Несмотря на топливную жадность, большинство покупателей выбирают бензиновую версию.

Характеристики УАЗ Патриот 2.7 новый двигатель

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. (кВт) - 135 (99) при 4600 об / мин
  • Крутящий момент - 217 Нм при 3900 об / мин
  • Тип привода ГРМ - DOHC / цепь
  • Марка топлива - бензин AI 92
  • Класс окружающей среды - Евро-5
  • Максимум скорость - 150 км / ч
  • Расход топлива по городу - 14 литров
  • Комбинированный расход топлива - 13 литров
  • Расход топлива по трассе - 11.5 литров

Устройство нового двигателя Патриот

В основе силового агрегата на ПАТРИОТ 2017 модельного года лежит чугунный блок, рядный 4-цилиндровый двигатель с верхним расположением двух распредвалов имеет гидрокомпенсаторы. Головка блока естественно сделана из 16-клапанного алюминиевого сплава.

Электронный впрыск бензина даже после оптимизации всех процессов не порадует экономику. Что неудивительно, учитывая впечатляюще большой объем камер сгорания.Правда, в этом есть плюс, можно смело использовать бензин АИ-92. Этот двигатель неплохо переносит перевод на газовое топливо. Если брать во внимание реальный расход топлива, который в городе (а тем более на бездорожье) запросто может превышать 20 литров, то установка ГБО довольно быстро окупится.

ГРМ Патриот 2,7 литра

Газораспределительный механизм на новом двигателе Патриот, как и прежде, имеет цепной привод. Казалось бы, цепь достаточно надежная и долговечная.Однако в конструкции этого двигателя цепь представляет собой сложный набор из нескольких цепей промежуточного вала, демпферов и натяжителей. Механизм довольно сложный и запутанный.

Производитель постоянно работает над надежностью этого узла. Ведь у двигателей первых поколений был ряд недостатков, связанных именно с ГРМ. Одни только гидравлические натяжители (постоянно выходящие из строя) чего-то стоят. Сам цепной механизм прикрыт алюминиевой крышкой.Состояние узла можно оценить как визуально, так и по характерному хрюканью.

Сегодня ЗМЗ работает над новым поколением бензиновых двигателей для УАЗ Патриот, это будут бензиновые турбодвигатели объемом 2,3 литра мощностью от 150 до 170 лошадиных сил (с крутящим моментом от 300 до 350 Нм). Помимо уменьшения объема и введения турбонаддува, новые двигатели для Patriot получат систему изменения фаз газораспределения. Правда, точных сроков появления новых двигателей никто не называет.

Впервые в 2008 году был выпущен дизельный внедорожник UAZ Patriot, который оснащался не обычным бензиновым двигателем Заволжского завода, а иностранным дизелем от концерна Iveco. Дизельный двигатель был позаимствован у итальянского Fiat Ducato. Важной особенностью такого мотора является то, что его экологический класс соответствует стандарту Евро-4. Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью.Позже инженер решил укомплектовать этот российский автомобиль отечественным дизелем, установив в него 4-цилиндровые дизельные агрегаты серий ЗМЗ-51432 и ЗМЗ-5148.

Внешний вид дизельного УАЗ Патриот ничем не отличается от бензинового, чего нельзя сказать о запасе хода двигателей. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их количество сократилось до 113. Но на проходимость внедорожника этот фактор не повлиял, а наоборот, благодаря увеличенной крутящий момент, УАЗ Патриот ведет себя намного лучше как на дороге.поверхность и бездорожье. В этой статье мы рассмотрим все характеристики дизельного УАЗ Патриот и узнаем, что лучше, бензин или дизель?

Стоит отметить еще одну важную особенность дизельного двигателя - уменьшенный расход топлива, который составляет 9 литров на 100 км, тогда как бензиновый двигатель Заволжского потребляет не менее 13 литров на 100 км. Дизельный внедорожник имеет следующие характеристики:

  1. Вес дизеля, будь то Iveco или ЗМЗ-514, намного больше, чем ЗМЗ-409.
  2. Из-за более тяжелого дизеля на внедорожнике пришлось усилить передние рессоры.
  3. Если работа двигателя Ивеко или ЗМЗ-514 будет происходить на минимальных холостых оборотах, то - это может привести к негативным последствиям, а точнее к попаданию масла в систему.

УАЗ Патриот с двигателем Iveco F1A и ЗМЗ-514 - это не только мощность и экономичность, но и безопасность. Этот автомобиль отлично подходит для городского движения, а также для преодоления препятствий в любых условиях бездорожья.Помимо экономичности и безопасности стоит отметить комфорт салона. В салоне «Патриот» могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении - это количество пассажиров может быть увеличено до 9 человек. Итак, давайте подробнее рассмотрим особенности внедорожника UAZ Patriot с дизельным двигателем.

Характеристики дизельного УАЗ Патриот

Двигатель ЗМЗ-514 имеет рабочий объем 2,2 литра, при этом расход не превышает 9 литров при смешанном движении.Двигатель оборудован системой рециркуляции выхлопных газов, а также турбонаддувом.

Кроме того, для такого отечественного дизеля ЗМЗ-514 характерны следующие параметры:

  1. Коробка передач механическая, а впрыск топливной смеси прямой.
  2. Двигатель имеет специальный насос, с помощью которого перекачивается топливо.
  3. Система охлаждения выполнена жидкостного типа закрытой конструкции с принудительной циркуляцией.
  4. Наличие турбонагнетателя позволяет быстрее удалять выхлопные газы.
  5. Полная масса двигателя 225 кг.

Также важно отметить, что система подачи топлива представляет собой распределитель с механическим регулятором насоса.

Важные нюансы

Всем известно, что дизельное топливо очень чувствительно к холоду. При этом существует масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.

Когда температура воздуха опускается до 0 градусов и ниже, важно помнить, что сразу запускать двигатель не рекомендуется.Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а затем попробуйте завести. Для чего это? Это делается для того, чтобы предварительно прогреть топливный фильтр, из которого топливо поступает в систему.

Если вы становитесь владельцем Патриота прямо из салона, то важно знать, что такая машина требует предварительной обкатки. Обкатка - передвижение на автомобиле на щадящих режимах. Продолжительность обкатки составляет примерно 2500 км, в это время не рекомендуется ездить на экстремальных режимах с максимальными нагрузками.

Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель постоянно испытывает максимальные нагрузки, что приведет к его перегреву, то такой агрегат придется отремонтировать, а в худшем случае провести полную замену ... Для дизельного двигателя ЗМЗ-514 или Iveco UAZ Patriot, требуется залить действительно качественное топливо. В этом случае рекомендуется заправлять дизель евросерии.

Снятие и установка на автомобиль

Может потребоваться установка двигателя Iveco или ЗМЗ-514, если он ранее демонтировался с целью капремонта. Кратко рассмотрим, что такое снятие и установка дизеля на внедорожник УАЗ Патриот.

Для снятия двигателя необходимо сначала слить охлаждающую жидкость, отсоединить все патрубки и демонтировать радиатор. Также необходимо снять крышку капота, так как она будет мешать снятию двигателя весом 225 кг.

Отсоединить все провода и патрубки, глушитель, карданные валы и т. Д. Откручены болты крепления коробки передач к двигателю, а также фильтра, генератора и бензонасоса. Только после того, как двигатель будет полностью обесточен, можно будет приступать к его демонтажу. Для демонтажа лучше всего использовать лебедку, а при ее отсутствии потребуется помощь для снятия мотора 4-5 человек. Разница между разборкой дизельного двигателя и бензинового двигателя заключается в весе обоих агрегатов.Вес дизеля больше примерно на 50 кг, поэтому с таким агрегатом нужно быть предельно осторожным.

Двигатель устанавливается в порядке, обратном снятию. После установки мотора в обязательном порядке необходимо еще раз проверить затяжку всех болтовых соединений, и только после этого запустить и проверить двигатель.

Зачем нужно обслуживание дизеля

Дизельный двигатель, как и бензиновый двигатель, не требует периодического и своевременного обслуживания. Это необходимо сделать для того, чтобы агрегат работал хорошо и имел долгий срок службы.Прежде всего, важно своевременно менять моторное масло (каждые 8000 км).

Это необходимо сделать, чтобы исключить старение внутренней конструкции двигателя. Причина старения - некачественное дизельное топливо, содержащее серу.
Замена масла - самый важный процесс, в котором нуждается любой двигатель. Для дизельного Патриота важно не только обновлять масло, но и постоянно использовать смазку одной и той же фирмы.

Не менее важным моментом является своевременная замена ремня ГРМ на дизельном агрегате.Это нужно делать каждые 60 000 км. Хотя срок службы ремней составляет около 100000 км, их лучше заменять заранее, до того, как они порвутся. Ведь после перерыва потребуется замена распредвалов, коромысел, а также головки. Замена ремня ГРМ проводится совместно с натяжным роликом, который имеет аналогичный срок службы.

Требуется техническое обслуживание топливной системы, поэтому топливный фильтр необходимо чистить каждые 8000 км. Если используется топливо неизвестного происхождения, то такие мероприятия следует проводить гораздо чаще.Бак следует промывать каждые 2 года, поскольку в нем накапливается осадок.

Подводя итоги, стоит подчеркнуть, что стоимость дизельного Патриота на 100 000 тысяч больше, чем бензинового. Но это говорит о том, что с помощью такого транспортного средства можно не только преодолеть бездорожье, но и сэкономить при эксплуатации автомобиля на асфальте. У бензина тоже есть свои достоинства и недостатки, но об этом мы узнаем из материала, посвященного бензиновому двигателю ЗМЗ-409.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Какой двигатель стоит на УАЗ патриот.Двигатель УАЗ Патриот

За свою историю производство УАЗ получило несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а дизельная версия - 2,2 и 2,3. Большинство машин получили силовые агрегаты производства ЗМЗ, но дизельная версия была с двигателем IVECO F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонта силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают.Многие автолюбители достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель IVECO встречается крайне редко.

Рассмотрим, какие технические характеристики в силовых агрегатах устанавливаются на патриотов:

ЗМЗ 514.32

Iveco F1A.

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 - аналог 40904.10, соответствие экологическому стандарту ЕВРО-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками DDA соответствует экологическому стандарту EURO-5. Мощность 135 лс

Все автомобили комплектовались 5-ступенчатой ​​МКПП, Dymos (Корея). Коробка раздаточная электромеханическая двухскоростная с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервис

Техобслуживание машины предполагается по истечении 15 000 км пробега. Многих автовладельцев интересует ответ на вопрос - какое количество литров масла нужно заливать в мотор при обслуживании? И второй вопрос - какое масло подходит для заливки / доливки в двигатель УАЗ Патриот?

Бензиновый мотор

Итак, двигатель вмещает 7 литров моторного масла, но при замене потребуется только 6 литров.Основными маслами, рекомендованными производителем и автомобилистами, является полусинтетическая маркировка: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карточка техобслуживания

ничем не отличается от 409-й и выглядит так:

  1. 1000-2500 км или ТО-0: Замена масла и масляного фильтра.
  2. 25000 км - ТО-2: Замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
  4. 55000 км - ТО-4: Замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется - топливный и воздушный фильтр, регулируемый клапан. Каждые 500 км пробега - замена цепи ГРМ.

Дизель

Дизель сервисный УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливается в двигатель, будет другим. Объем масла, необходимый для переключения передач, составляет 7 литров, а 7,4 литра закрываются непосредственно в мотор.

Карта технического обслуживания дизельных версий двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: Замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топлива топлива.
  3. 25000-27000 км - ТО-2: Замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
  5. 65000 км - ТО-4: Замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: масло и масляный фильтр.

Замена масла

Замена масла в двигателе УАЗ Патриот проводится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока течет смазочная жидкость, меняется масляный фильтр.

Последующие стандартные процедуры - заливка нового масла.

Неисправность и ремонт двигателя

Как показала практика, с дизельными двигателями проблем гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, которые встречаются у ЗМЗ 514.32 и мотора IVECO F1A:

  1. Отказ вакуумного насоса.
  2. Сон привода масляного насоса или промежуточного вала.
  3. Отражение вилки квадрата.
  4. Обрыв, пересечение цепи цепи привода ГРМ.
  5. Баланс пластины датчика фаз.
  6. Сброс давления в впускной магистрали.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масло и всплеск масла во впускной магистрали
  10. Черный дым в выхлопе.

Что касается бензиновой версии мотора, то тут все те же проблемы, что и у любого ЗМЗ 409. Извечная проблема с терморегулятором, к которой каждый автолюбитель относится, как может. Цепь газораспределительного механизма может обслуживать около 200 тыс. Км, но бывает, что не догоняет 100 тыс. Км, кому как везет.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили.Устранить неисправность несложно - замена всех впрыскиваемых элементов.

Тюнинг двигателя

Проблема большинства УАЗов - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Программная доработка УАЗ Патриот бывает двух видов - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев значительно снижают расход.

Мощность

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать дизельные версии - ЗМЗ 514.32 и IVECO F1A. Ремонт силовых агрегатов довольно прост, но часто автолюбители предпочитают проведение таких операций автосервисом. Доработка заканчивается настройкой микросхемы для уменьшения расхода или увеличения мощности.

С 2008 года компания УАЗ поставляет на российский рынок внедорожник Патриот в двух вариантах исполнения с бензиновым и дизельным двигателями. Изначально производитель использовал двигатель, позаимствованный у модели Fiat Ducato. Позже на УАЗ Патриот стали устанавливать мотор ЗМЗ-51432 класса Евро-4.Сборка модели в этой версии к этому времени завершена. Но производитель обещает в короткие сроки возобновить выпуск модели с дизельным двигателем.

Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью. Позже инженер решил укомплектовать эту российскую машину отечественным дизелем, установив 4-цилиндровые дизельные агрегаты серии ЗМЗ-51432 и ЗМЗ-5148.

Внешне дизельный УАЗ Патриот ничем не отличается от бензинового, что уж говорить о мощности мощности моторов. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их количество сократилось до 113. Но на проходимость внедорожника такой фактор не повлиял, и даже наоборот, за счет повышенного крутящего момента. УАЗ Патриот намного лучше ведет себя как на дороге Покрытие, так и на бездорожье. В этом материале рассмотрим все характеристики дизельного УАЗ Патриот и узнаем, что лучше, бензин или дизель?

Особенности конструкции дизельного двигателя УАЗ Патриот

Стоит отметить еще одну важную особенность дизельного двигателя - это пониженный расход топлива, который составляет 9 литров на 100 км, тогда как бензиновый мотор Заволжский расходует не менее 13 литров на 100 км.Для дизельного внедорожника характерны следующие особенности:

  • Вес дизеля, будь то Iveco или ЗМЗ-514, намного больше, чем у ЗМЗ-409.
  • В связи с тем, что дизельный двигатель имеет больший вес, передние рессоры внедорожника пришлось усилить.
  • Если работа двигателя Iveco или ЗМЗ-514 будет происходить на минимальных оборотах холостого хода, это может привести к негативным последствиям, а точнее к попаданию масла в систему.

УАЗ Патриот с двигателем ENECO F1A и ЗМЗ-514 отличались не только мощностью и экономичностью, но и безопасностью.Этот автомобиль отлично подходит для городского движения, а также для преодоления препятствий на любой дороге бездорожья. Помимо экономичности и безопасности стоит отметить комфорт салона. В салоне патриота 5 человек могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении - это количество пассажиров можно увеличить до 9 человек. Итак, рассмотрим более подробно особенности внедорожника UAZ Patriot с дизельным двигателем.

Дизельный или бензиновый двигатель УАЗ Патриот - что лучше

Особой разницы между бензиновыми и дизельными модификациями патриота нет.Мощность первого мотора составляет 128 л.с. при объеме 2,7 л. Несмотря на то, что у дизеля он немного меньше, он нивелируется повышенным крутящим моментом. Если у бензинового мотора максимальное значение этого показателя достигает 217 н / м, то у агрегата на тяжелом топливе 270 Н / м. Эта разница становится особенно заметной, когда машина едет по бездорожью.
Еще стоит обратить внимание на то, что бензиновый агрегат потребляет около 12 литров топлива. В результате разница в стоимости между обеими моделями устраняется через 2-3 года после активного использования автомобиля.
Кроме того, за счет работы бензинового двигателя внедорожник может развивать скорость, равную 150 км / ч.


У дизельной модификации этот показатель ограничен отметкой 135 км / ч. В связи с тем, что оба двигателя имеют между собой конструктивные отличия, моторный отсек имеет разные исполнения.
Эксплуатация дизельных агрегатов требует соблюдения особых правил. Объясняется это тем, что этот вид топлива отличается высокой чувствительностью к температурным показателям.Во избежание неожиданных поломок силового агрегата и для увеличения срока его службы необходимо выполнить следующее:

  1. При отрицательных температурах двигатель не может сразу запуститься. Вместо этого поверните ключ зажигания в первое положение и подождите около трех минут. По истечении указанного срока можно запустить двигатель. Эта процедура выполняется для того, чтобы прогреть топливный фильтр.
  2. Автомобиль должен пройти предварительный пробег. Первые 2,5 тысячи километров рекомендуется эксплуатировать внедорожник на щадящих режимах, снизив уровень нагрузки до минимума.
  3. Используйте только качественное дизельное топливо класса не ниже Евро-3.

Традиционно дизельные двигатели служат дольше бензиновых. Однако при экстремальной езде резко сокращается срок службы силовой установки из-за частых перегревов.

Видео: Дизельный двигатель УАЗ Патриот Iveco - Конструктивные особенности

Технические характеристики дизельного двигателя УАЗ Патриот

Мотор ЗМЗ-514 имеет рабочий объем, который составляет 2,2 литра, а расход не превышает 9 литров при смешанном движении.Двигатель оборудован системой рециркуляции выхлопных газов, а также турбонаддувом. Кроме того, для такого отечественного дизеля характерны следующие параметры ЗМЗ-514:

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность, л. Цепь
  • Марка топлива - Дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Расход топлива в смешанном цикле - 9.5 литров
  • Расход топлива по трассе - н / д

Реальный расход топлива в городских условиях, по отзывам владельцев, при спокойной езде не превышает 12 литров дизеля. Это значительно меньше, чем у бензиновой версии патриота, которая запросто может съесть до 20 литров бензина. По трассе на скорости 80-90 км / ч УАЗ Патриот Дизель потребляет всего 8-8,5 литров на 100 км пробега. Поэтому, если расход топлива в вашем случае играет важную роль, то выбирайте дизельную версию УАЗ

.

Также важно отметить, что система подачи топлива представляет собой распределительную с механическим регулятором насоса.

Как улучшить технические характеристики дизельного двигателя УАЗ Патриот

Особенности конструкции дизельного двигателя, устанавливаемого на УАЗ Патриот, позволяют улучшить его первоначальные характеристики. Чип-тюнинг этого двигателя предусматривает следующие процедуры:

  1. Модернизация программы управления двигателем. За счет такой процедуры можно улучшить режимы «холодного» запуска, холостого хода, а также повысить производительность силового агрегата.
  2. Установка дополнительной турбины. Увеличивает общую мощность двигателя. Данная процедура предполагает дополнительную доработку штатного программного обеспечения.

Остальная часть чип-тюнинга UAZ Patriot заключается в проведении мероприятий, влияющих на другие составляющие конструкции внедорожника. В частности, двери автомобиля дополнены различными материалами, повышающими шумо-, тепло- и звукоизоляцию внутри салона.

Важные нюансы обслуживания дизельного двигателя УАЗ Патриот

Всем известно, что такой вид нефтяного топлива, как дизельное топливо, очень чувствителен к холоду.При этом возникает масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.
При понижении температуры воздуха до 0 градусов и ниже важно иметь в виду, что мотор сразу не рекомендуется использовать. Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а после попытки завести. Для чего это? Делается это с целью предварительно произвести прогрев топливного фильтра, из которого топливо поступает в систему.

Еще один важный нюанс, на который также следует регулярно обращать внимание, это своевременная замена ремня ГРМ. Данную процедуру рекомендуется выполнять через 60 тысяч километров пробега через 60 тысяч. В случае несоблюдения этой рекомендации увеличивается вероятность неожиданного замыкания ремня ГРМ, что повлечет за собой необходимость замены головки цилиндров, распредвала и коромысла.

Любой двигатель, в том числе и дизельные модификации, требует своевременного обслуживания.Эта процедура, в первую очередь, предусматривает замену масла каждые 8000 км пробега. Это действие позволяет исключить стареющую конструкцию силовой установки. Для сохранения целостности внутренних элементов дизельного двигателя на УАЗ Патриот рекомендуется использовать масло той же марки.

Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель будет постоянно испытывать максимальные нагрузки, что приведет к перегреву, то такой агрегат придется отремонтировать, а в худшем случае полностью заменить.Для дизельного двигателя ЗМЗ-514 или IVECO UAZ Patriot требуется заправка действительно качественного топлива. Рекомендуется доливать дизель серии евро.

Каждые 8000 км пробега необходимо заменять топливный фильтр. А если используется некачественное топливо, то эту процедуру рекомендуют чаще.
Со временем в топливных баках (на патриоте 2 используется емкость по 40 литров) выпадает осадок. Во избежание засорения дизельного двигателя мыть их нужно каждые два года.

Установка и снятие дизельного двигателя УАЗ Патриот Пошаговая инструкция

Установка двигателя Iveco или ЗМЗ-514 может потребоваться, если он ранее демонтировался для проведения капитального ремонта.Рассмотрим вкратце, что представляет собой снятие и установка дизельного двигателя на внедорожник УАЗ Патриот.

  1. Снимите капот. Отсоедините провод от минусовой клеммы АКБ.
  2. Отсоедините подачу топлива и подачу топлива. Ослабьте затяжку хомута и снимите шланг адсорбера с штуцера ресивера.
  3. Снимите брызговик двигателя. Слейте жидкость из системы охлаждения двигателя. Слейте масло из картера двигателя. Снимаем радиатор системы охлаждения.
  4. Отсоединить штекер датчика фазы от жгута проводов.
  5. Отсоедините колодки от датчика состояния температуры двигателя 1 и указателя температуры охлаждающей жидкости 2.
  6. Отсоедините жгуты проводов от датчика положения дроссельной заслонки
  7. Отсоедините гнезда жгута проводов датчика массового расхода.
  8. Ослабьте крепление хомута, снимите насадку и снимите ее в сторону.
  9. Отсоедините конец троса от сектора привода дроссельной заслонки.
  10. Ослабьте крепление конца оплетки оплетки привода дроссельной заслонки
  11. Отведите трос в сторону.
  12. Ослабьте зажим выпускного шланга вакуумного усилителя.
  13. Отсоедините шланг вакуумного усилителя.
  14. Ослабьте затяжку хомута и снимите отпускной шланг адсорбера с штуцера ресивера.
  15. Снимите переднюю и заднюю гайки питания ресивера и снимите «массу» жгута двигателя токарными станками.
  16. Отсоедините колодки жгута проводов от регулятора холостого хода.
  17. Отсоедините разъем жгута проводов датчика положения коленчатого вала.
  18. Отсоедините разъем катушки зажигания.
  19. Отсоедините провода от стартера
  20. Отсоедините провода от генератора
  21. Отсоедините жгут проводов от датчика детонации
  22. Ослабив затяжку хомутов, отсоедините съемник 2 и 1 соединенный шланг отопителя салона.
  23. Снимите гайку и отсоедините шланг подачи масла к масляному радиатору.
  24. Снимите гайки сливного шланга масляного радиатора и отсоедините шланг от штуцера масляного картера. Отсоедините держатели шлангов и жгут проводов, снимите их в сторону.
  25. Снимите ремень привода гидравлического силового насоса. Выкрутите болты крепления насоса гидроокислителя рулевого управления и снимите насос с двигателя, не отсоединяя шлангов.
  26. Закрепите крюки подъемного механизма за учения на выпускном коллекторе и кронштейне генератора.
  27. Снимите болт крепления приемной трубы к кронштейну на коробке передач и снимите приемную трубу с выпускного коллектора
  28. Выверните болт и отсоедините «навалочный» провод
  29. Снимите болты крепления подушки с каждой стороны к раме скобка.
  30. Убедитесь, что все шланги и проводка отсоединены от двигателя.
  31. Осторожно снимите двигатель вверх. Установите двигатель в обратном порядке.

Видео: Снятие и замена дизельного двигателя УАЗ Патриот

Новый двигатель УАЗ Патриот 150 л.с. Он появится под капотом внедорожника в ближайшее время. Очередная модернизация известного двигателя 409 позволила существенно увеличить мощность. Напомним, сейчас 2,7-литровый 16-клапанный мотор с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-х цилиндрового атмосферника позволила выжать не только больше мощности. Но также создать конкурентоспособный современный агрегат. Узнать о состоянии мотора можно с помощью диагностического сканера DELPHI DS150E, подключенного через разъем протокола OBD2. Если для иномарок это уже давно норма, то на отечественных машинах такая возможность проверить техническое состояние автомобиля появилась сравнительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность выросла до 160 лошадиных сил, но этот показатель был доведен до уровня 150 л.с., так что покупателям пришлось платить повышенный дорожный налог.Сегодня мы расскажем, почему удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ Про.

Изменения в новом двигателе УАЗ Патриот 150 л.с.

  • 1. Степень сжатия увеличилась с 9,1 до 9,8
  • 2. Подъем клапанов увеличился на 0,5 мм за счет новых распредвалов.
  • 3. Изменены фазы газораспределения.
  • 4. Примените новую геометрию градуировки.
  • 5.Использовали новую цепь ГРМ и поршневую группу.
  • 6. Увеличена скорость максимальной мощности с 4600 до 5000 об / мин.

Пожалуй, самое приятное обстоятельство, не только увеличение на 15 лошадей, но и увеличение крутящего момента с 217 нм до 235 нм . Кроме того, если на старой версии УАЗ Патриот 409-06 максимальный крутящий момент был доступен только при 3900 оборотах, то теперь этот уровень снизился до 2600 об / мин. То есть не нужно было бы крутить мотор на предельных оборотах, чтобы крутить мотор на предельных оборотах с ЗМЗ про (409-051).

Именно расход топлива на УАЗ Патриот один из материальных минусов. Кстати, логично предположить, что для увеличения степени сжатия потребуется более качественный бензин, но разработчики новой версии 409-го уверяют, что бензин марки АИ-92 подойдет полностью.

Характеристики двигателя УАЗ Патриот ЗМЗ Про 150 л.с.

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95.5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. - 149,6 при 5000 об / мин
  • Мощность кВт - 110 при 5000 об / мин
  • Крутящий момент - 235 нм при 2650 об / мин
  • Степень сжатия - 9,8
  • ГРМ - цепь
  • Вид топлива - бензин АИ 92

Причем покупателям обещают не только новый мотор повышенной мощности, но и еще одну модификацию этого силового агрегата, работающую на газе. Ведь ни для кого не секрет, что многие владельцы патриотов в нашей стране самостоятельно переводят прожорливую 2.Двигатель 7 литров на газомоторном топливе. Правда, мощность такой версии снизится до 143 л.с. (227 нм). Альтернативой бензину будет пропан-бутановая смесь.

Впервые дизельный внедорожник УАЗ Патриот был выпущен в 2008 году, который комплектовался уже не привычным бензиновым двигателем Волжского завода, а зарубежным дизелем от концерна Iveco. Дизельный двигатель был позаимствован у итальянского Fiat Dukato. Важной особенностью такого мотора является то, что его экологический класс соответствует стандарту Евро-4.Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью. Позже инженер решил укомплектовать эту российскую машину отечественным дизелем, установив 4-цилиндровые дизельные агрегаты серии ЗМЗ-51432 и ЗМЗ-5148.

Внешне дизельный УАЗ Патриот ничем не отличается от бензинового, что уж говорить о мощности мощности моторов. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их количество сократилось до 113.Но такой фактор никак не повлиял на проходимость внедорожника, и даже наоборот, за счет повышенного крутящего момента УАЗ Патриот намного лучше ведет себя как на дорожном покрытии, так и на бездорожье. В этом материале рассмотрим все характеристики дизельного УАЗ Патриот и узнаем, что лучше, бензин или дизель?

Стоит отметить еще одну важную особенность дизеля - это пониженный расход топлива, который составляет 9 литров на 100 км, тогда как бензиновый мотор Заволжский расходует не менее 13 литров на 100 км.Для дизельного внедорожника характерны следующие особенности:

  1. Вес дизельного двигателя, будь то Iveco или ЗМЗ-514, намного больше, чем у ЗМЗ-409.
  2. В связи с тем, что дизельный двигатель имеет больший вес, передние рессоры внедорожника пришлось усилить.
  3. Если работа двигателя Ивеко или ЗМЗ-514 будет происходить на минимальных оборотах холостого хода, это может привести к негативным последствиям, а точнее к попаданию масла в систему.

УАЗ Патриот с двигателем ENECO F1A и ЗМЗ-514 отличались не только мощностью и экономичностью, но и безопасностью.Этот автомобиль отлично подходит для городского движения, а также для преодоления препятствий на любой дороге бездорожья. Помимо экономичности и безопасности стоит отметить комфорт салона. В салоне патриота 5 человек могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении - это количество пассажиров можно увеличить до 9 человек. Итак, рассмотрим более подробно особенности внедорожника UAZ Patriot с дизельным двигателем.

Характеристики дизельного УАЗ Патриот

Мотор ЗМЗ-514 имеет рабочий объем, равный 2.2 литра, а расход не превышает 9 литров при смешанном движении. Двигатель оборудован системой рециркуляции выхлопных газов, а также турбонаддувом.

Кроме того, для такого отечественного дизеля для ЗМЗ-514 характерны следующие параметры:

  1. Коробка передач имеет механическое управление, а впрыск топливной смеси прямой.
  2. В конструкции мотора есть специальный насос, с помощью которого осуществляется смена топлива.
  3. Система охлаждения выполнена по жидкостному типу закрытой конструкции, имеющей принудительную циркуляцию.
  4. Наличие турбонагнетателя позволяет быстро удалять отработанные газы.
  5. Общий вес двигателя 225 кг.

Также важно отметить, что система подачи топлива представляет собой распределительную с механическим регулятором насоса.

Важные нюансы

Всем известно, что такой вид нефтяного топлива, как дизельное топливо, очень чувствителен к холоду. При этом возникает масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.

Когда температура воздуха снижается до 0 градусов и ниже, важно помнить, что мотор сразу не рекомендуется использовать. Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а после попытки завести. Для чего это? Делается это с целью предварительно произвести прогрев топливного фильтра, из которого топливо поступает в систему.

Если вы стали обладателем патриота прямо из салона, важно знать, что такая машина требует предварительного обгона.Сток - это движение на машине на щадящих режимах. Продолжительность стока примерно 2500 км, в это время не рекомендуется ездить на экстремальных режимах с максимальными нагрузками.

Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель будет постоянно испытывать максимальные нагрузки, что приведет к перегреву, то такой агрегат придется отремонтировать, а в худшем случае полностью заменить.Для дизельного двигателя ЗМЗ-514 или IVECO UAZ Patriot требуется заправка действительно качественного топлива. Рекомендуется доливать дизель серии евро.

Снятие и установка в автомобиле

Может потребоваться установка двигателя Iveco или ЗМЗ-514, если он ранее демонтировался для проведения капитального ремонта. Рассмотрим вкратце, что представляет собой снятие и установка дизельного двигателя на внедорожник УАЗ Патриот.

Для снятия двигателя изначально можно слить охлаждающую жидкость, отсоединить все форсунки и демонтировать радиатор.Необходимо снять крышку капота, так как она будет мешать при снятии двигателя весом 225 кг.

Отсоедините все провода и трубки, глушитель, карданы и так далее. Совместите болты крепления коробки передач с двигателем, а также с фильтром, генератором и топливным насосом. Только после того, как двигатель будет полностью обесточен, можно будет приступать к его демонтажу. Для демонтажа лучше всего воспользоваться лебедкой, а при ее отсутствии для извлечения мотора потребуется помощь 4-5 человек.Отличие демонтажа дизеля от бензинового заключается в массе обоих агрегатов. Вес дизеля больше примерно на 50 кг, поэтому с таким агрегатом нужно быть предельно осторожным.

Установка двигателя производится в обратной последовательности. После установки мотора необходимо еще раз проверить затяжку всех болтовых соединений, а затем запустить и проверить двигатель.

Зачем нужен дизельный сервис

Дизельный двигатель, как и бензиновый, не нуждается в периодическом и своевременном обслуживании.Это необходимо сделать для того, чтобы агрегат работал хорошо, имел долгий срок службы. Прежде всего, важно своевременно (каждые 8000 км) производить замену моторного масла.

Это необходимо для того, чтобы исключить старение внутренней конструкции двигателя. Причина старения - некачественное дизельное топливо, содержащее серу.
Замена масла - важнейший процесс, в котором нуждается любой двигатель. Для дизельного патриота важна не просто обновление масла, но и постоянное использование смазки одной и той же фирмы.

Не менее важным моментом является своевременная замена ремня ГРМ на дизельном агрегате. Это необходимо делать каждые 60 000 км пробега. Хотя ресурс ремней составляет около 100000 км пробега, но лучше предварительно заменить на обрыв. Ведь после обрыва потребуется замена распредвалов, коромысла, а также головок. Замена ремня ГРМ осуществляется в комплексе с натяжителем, имеющим аналогичный срок службы.

Топливная система требует технического обслуживания, поэтому каждые 8000 км пробега необходимо очистить топливный фильтр.Если используется топливо непонятного происхождения, то такие мероприятия следует проводить гораздо чаще. Каждые 2 года следует промывать емкость, так как накапливается осадок.

Подводя итоги, стоит подчеркнуть, что стоимость дизельного патриота на 100 000 тысяч дороже бензина. Но это говорит о том, что с помощью такого транспортного средства можно не только преодолеть бездорожье, но и сэкономить финансы при эксплуатации автомобиля на асфальте. У бензина тоже есть свои достоинства и недостатки, но об этом мы узнаем из материала о бензиновом двигателе ЗМЗ-409.

Вы можете проверить свой КБМ, а при необходимости его уменьшить!

SWAP - Распространенное в автомобильных кругах слово, обозначающее замену двигателя или коробки передач. Это может быть замена более мощного агрегата для увеличения мощности или установка оригинального мотора, когда старый выходит из строя. Свап на УАЗ Патриот чаще всего подразумевает установку импортного двигателя вместо штатного.

Поменять местами двигатель и трансмиссию на Патриот

Стандарт на УАЗ Патриот Установить бензиновые и дизельные моторы 2.7 литров. У них небольшая мощность - 135 л. п., многие автолюбители хотят его увеличить. Для этого есть два способа - тюнинг и свап.

Чип-тюнинг двигателя дает очень большой прирост мощности. К тому же сложно найти хорошего специалиста, который грамотно проведет эту работу. Намного проще заменить двигатель на контрактный, снятый с иномарки. Это позволяет изменить вид топлива, на котором ездит автомобиль. Но вместе с блоком двигателя придется менять систему питания.Публика выпускает патриотов только на механике. В процессе Swap рекомендуется одновременно производить замену коробки передач. В этом случае можно поставить как механику, так и автомат.

Важно знать! Для успешной интеграции нового силового агрегата в процесс Swap поменять всю электрику, датчики и блок управления двигателем. Их выбирают исходя из требований нового мотора.

Преимущества

Во-первых, подкачка двигателя УАЗ Патриот проводится, если отказал предыдущий агрегат.В некоторых случаях провести капитальный ремонт невозможно или нецелесообразно за наличные. Проще новый двигатель купить и поставить.

Во-вторых, SWAP позволяет выбрать такой мотор, который вы всегда хотели видеть на своей машине. Например, это может быть дизель с турбонаддувом. Дизельное оборудование дороже бензина, но окупается меньшим расходом топлива даже с учетом турбонаддува.

В-третьих, Свап УАЗ Патриот улучшает скоростные характеристики. Увеличивает мощность, крутящий момент, увеличивается скорость и динамика.Приятно чувствовать каждого водителя, что под капотом своей машины прячется «зверь». Для этого необязательно покупать дорогие немецкие автомобили, на отечественную машину можно установить новый двигатель.

Какой мотор выбрать

Чаще всего автомобилисты хотят поставить на УАЗ Патриот Мотор V6 или V8. Самая популярная марка - Toyota. Двигатели этой фирмы надежны, служат долго, не требуют ремонта до 400 тыс. Км. При аккуратном уходе они могут прослужить хозяину 1 млн км.Найти мотор в вашем городе ни на авторском борне, ни в интернете не получится. Вы можете заказать контрактные запчасти из Японии, доставляются многие фирмы на Дальний Восток.

Примечание! Некоторые компании предоставляют гарантию на агрегаты. Перед покупкой нельзя проверить работоспособность мотора, поэтому лучше покупать у поставщика, дающего гарантию.

Самые популярные бензиновые двигатели Toyota для УАЗ Патриот:

  • 1UZ 4 л;
  • 3UZ 4,3 л;
  • 5VZ 3.4 л;
  • 1Jz 2,5 л.

Самые популярные дизельные двигатели Toyota:

  • 1кз 3 л;
  • 1кд 3 л;
  • 5л 3 л.

Перед покупкой силового агрегата посчитайте, на сколько увеличится количество лошадиных сил в вашем автомобиле. СВАП УАЗ Патриот Вам необходимо будет зарегистрироваться в МРЭО. Если в результате этой процедуры мощность станет слишком большой, вы можете отказаться от регистрации. Это грозит штрафом при досмотре сотрудника ГИБДД или при продаже автомобилей.

На заводе на УАЗ Патриот установлены Двигатели ЗМЗ 409. У них особая конструкция и способы крепления под капюшоном. Дизайн модулей импорта может быть разным. При установке нужно подобрать крепления и правильно установить новый двигатель.

Что нужно менять одновременно с двигателем:

  • Рулевой механизм;
  • Радиатор;
  • КПП или траверс с тоннелем;
  • Карданная передача;
  • Электропроводка и компьютер;
  • Системы производства выхлопных газов.

Меняется расположение узлов под капотом, меняются опоры мотора.

Перед тем, как приобрести новые детали и установить их, необходимо рассчитать проект. Вы должны быть уверены, что новые запчасти подойдут как для выбранного агрегата, так и для всей машины в целом.

Свап двигатель УАЗ Патриот лучше всего заказывать в профессиональном автосервисе, который предоставляет такую ​​услугу. Чтобы осуществить самостоятельную замену, необходимо быть уверенным в своих силах и навыках. Перед началом работ важно написать заявление в МРЭО о замене силового агрегата и прописать переделку.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
