Прецизионные конвейерные цепи, как цепи передачи, состоят из серии подшипников скольжения, проведенных в точной взаимосвязи друг с другом, путем соединения звена пластиной.
Каждый подшипник состоит из штифта и втулки, на которой вращается ролик цепи. Несущий штифт и втулка закалены, чтобы артикуляция при высоких давлениях, и тяговое давление несущего груза и зубчатой передачи, передавались через ролики цепи.
Приложения включают в себя:
- Цепи для пекарен;
- Гусеничные краны;
- Эскалаторные цепи;
- Конвейерные приложения для тяжелых условий;
- Цепи нефтяной промышленности;
- Цепи для пальмового масла;
- Для асфальтоукладчиков;
- Цепи для производства сахара;
- Цепи для очистки сточных вод.
Для каждой прочности конвейерной цепи, существует диапазон передач; выбор минимальной передачи, руководствуется необходимостью надлежащей прочности зубчатого колеса; максимальная передача, будет как правило зависеть от пластины и общей жесткости цепи. При необходимости, нормальный максимум передачи может быть превышен, за счет использования укрепленных втулок, между пластинами звеньев и подходящих зазоров, чтобы очистить втулки они должны оказываться в зубчатых колесах.
Просмотр ассортимента стандартных конвейерных цепей от Renold. |

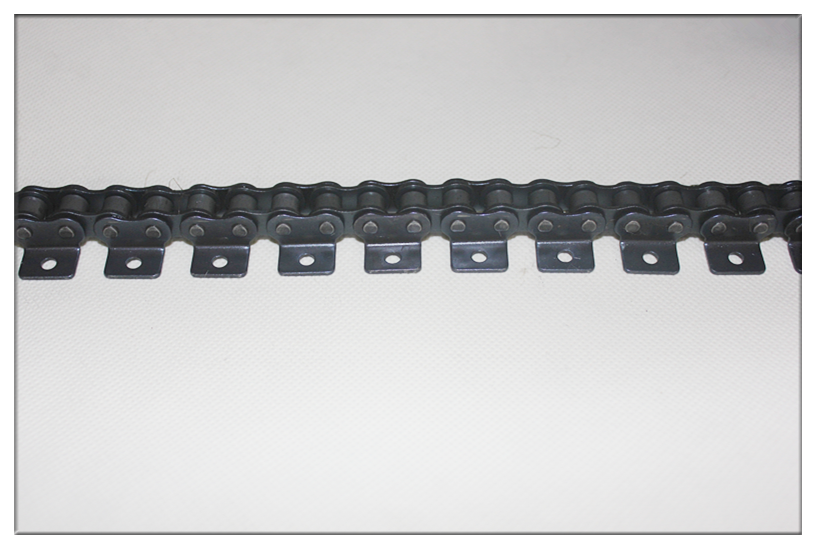

Информация о F, K и L креплении для конвейерной цепи. |
Конвейерная цепь с креплениями для ковшевых подъёмников. |
Renold производит самую полную линию стальных сварных, тормозных, станочных цепей в промышленности. |
Эскалаторная цепь Renolube снижает потребность в периодическом использовании консистентной смазки. |
Сверхмощные стальные цепи Renold для абразивных и высокооборотных процессов. |
Renold является ведущим производителем / поставщиком цепей всех основных тематических аттракционов и парков отдыха. |
Renold разработала цепную серию Тризуб для решения трех основных областей отказоустойчивости в таких условиях как: коррозия, захват и износ. |
Тяговые станочные цепи, предназначенные для обеспечения повышенной прочности и твёрдости. |
Renold обеспечивает цепями и компонентами для приложений окружающей среды. Более подробно |

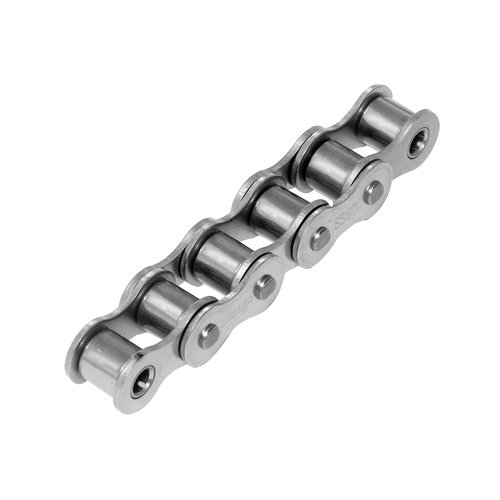

КОНВЕЙЕРНЫЕ (ДВУХШАГОВЫЕ) ЦЕПИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ цена Договорная в Москве
Проверить контрагентаКонвейерные двухшаговые цепи из нержавеющей стали с полым валиком, отдельная группа цепей создана для решения ряда задач. Применяются на оборудовании при небольших скоростях движения и маленьких нагрузках, наиболее часто используются в приводах с большим расстоянием между звездочками и узлами. Созданы цепи на основе геометрических размеров деталей приводных цепей стандарта ANSI B29.1M. Но стандартный шаг цепи, увеличен вдвое. При этом конструктивно все элементы двухшаговой цепи (ролик, палец, высота пластины, габаритные размеры) одинаковы, с цепью одношагового размера.Узнать больше о нержавеющих цепях и их основных свойствах можно перейдя по ссылке Наименование цепи, также совпадает с наименованием тех цепей на базе которых они изготовлены, но с дополнением буквенной приставки (HP или HB, также возможны иные варианты). Основным отличием этих цепей, является валик (палец) цепи, он выполнен в виде полой втулки, трубки. Благодаря такой конструкции, в полый валик можно вставить несущий штифт, люльки и прочие устройства, которые и впоследствии будет перемещать эта цепь. Однако по причине того, что валик цепи полый, рабочие и разрушающие нагрузки цепи с полым валиком существенно ниже обычных цепей с цельным валиком. Обычно такие цепи имеют однорядное исполнение и работают в паре параллельно друг другу, так как главная функция этих цепей не осуществление привода, а перемещение несущих штифтов, люлек, и прочих элементов вставленных в отверстие втулки валика. Так например на основе (шаг цепи 19.05 мм) была создана двухшаговая цепь конвейерная из нержавеющей стали с полым валиком с шагом T=2t 19.05х2=38,1 Будет иметь наименование цепь С2060HP SS где: С- обозначает, что цепь конвейерная, 2 — двойной шаг 060 — (база цепи для двойного шага, т.е 60-1 «T=2t 19.05х2=38,1 мм») SS- обозначает, что цепь изготовлена из нержавеющей стали. HP- цепь с полым валиком. Еще одним отличием этого класса цепей является прямой контур пластин цепи, так как основная функция этих цепей конвейерная, и именно прямая поверхность ребер пластины цепей, является несущей для перемещения груза в там числе и на себе. Эти цепи по функциям похожи с роликовыми цепями с прямым контуром пластин. Однако конвейерные двухшаговые цепи работают в менее сложных условиях, но на больших расстояниях. Благодаря двойному шагу цепь получается значительно легче, но с такой же рабочей нагрузкой, как и базовая цепь, в наличие полых валиком, еще больше увеличивает сферу применения конвейерных двухшаговых цепей. Однако, это является также и слабым местом, поскольку конструкция полого валика уменьшает возможную рабочую нагрузку цепи.
Также поскольку основные обкатные размеры цепей одинаковы, то эти цепи работают на тех же звездочках, что базовая цепь, при этом один зуб звездочки работает в холостую. Так цепь 2060 с шагом 38.1 может работать на звездочке сделанной для цепи 60-1 с шагом 19.05 мм. Также выделяют конвейерные катковые двухшаговые цепи из нержавеющей стали. Катковые цепи с полым валиком (Тип В) — это когда ролик цепи, выставляется за контур пластины самой цепи. У цепи появляется функция качения — перекатывания по направляющим. Также по выставляющимся каткам может перекатываться и необходимый груз. Конструктивно каток получается, за счет того что диаметр ролика d1 берут уже не от базовой цепи одинарного шага, а от значений двойного шага цепи. Например двухшаговая конвейерная катковая цепь на базе цепи 50-1 (шаг цепи 15,875) будет иметь маркировку C2052HPSS где: С- обозначает, что цепь конвейерная, 2 — двойной шаг 052 (050) — (база цепи для двойного шага, т.е 50-1 «T=2t 15,875х2=31,75 мм», последняя цифра 2 вместо 0 означает, что цепи при этом катковая, и диаметр ролика взять уже от двойного шага т.е от 31,75 мм, а именно цепи 100-1 диаметр ролика, которой равен 19,05 мм) SS- обозначает, что цепь изготовлена из нержавеющей стали. HP- цепь с полым валиком. Как только Вы определитесь и сверили основные параметры цепи, то можно сделать заказ нашим специалистам, перейдя по ссылке, с обязательным указанием Ваших контактных данных, и требуемого количества цепи. Обращаем Ваше внимание, что существует большое количество различных вариантов конструкций. Выносить все возможные варианты на обозрение не простая задача, поэтому на нашем сайте отражены наиболее популярные и распространенные конструкции цепей из нержавеющей стали. Поэтому, если Вы, по какой-то причине, не обнаружили интересующую позицию, среди предложенных вариантов, просим Вас отправить в любом случае запрос в наш адрес, с теми параметрами, которые Вам известны. В кратчайшие сроки наши специалисты подготовят ответ.
Узнать больше о нержавеющих цепях и их основных свойствах можно перейдя по ссылке
Наименование цепи, также совпадает с наименованием тех цепей на базе которых они изготовлены, но с дополнением буквенной приставки (HP или HB, также возможны иные варианты).
Основным отличием этих цепей, является валик (палец) цепи, он выполнен в виде полой втулки, трубки. Благодаря такой конструкции, в полый валик можно вставить несущий штифт, люльки и прочие устройства, которые и впоследствии будет перемещать эта цепь. Однако по причине того, что валик цепи полый, рабочие и разрушающие нагрузки цепи с полым валиком существенно ниже обычных цепей с цельным валиком.
Обычно такие цепи имеют однорядное исполнение и работают в паре параллельно друг другу, так как главная функция этих цепей не осуществление привода, а перемещение несущих штифтов, люлек, и прочих элементов вставленных в отверстие втулки валика.
Так например на основе (шаг цепи 19.05 мм) была создана двухшаговая цепь конвейерная из нержавеющей стали с полым валиком с шагом T=2t 19.05х2=38,1
Будет иметь наименование цепь С2060HP SS где:
С- обозначает, что цепь конвейерная,
2 — двойной шаг
060 — (база цепи для двойного шага, т.е 60-1 «T=2t 19.05х2=38,1 мм»)
SS- обозначает, что цепь изготовлена из нержавеющей стали.
HP- цепь с полым валиком.
Еще одним отличием этого класса цепей является прямой контур пластин цепи, так как основная функция этих цепей конвейерная, и именно прямая поверхность ребер пластины цепей, является несущей для перемещения груза в там числе и на себе.
Эти цепи по функциям похожи с роликовыми цепями с прямым контуром пластин.
Однако конвейерные двухшаговые цепи работают в менее сложных условиях, но на больших расстояниях.
Благодаря двойному шагу цепь получается значительно легче, но с такой же рабочей нагрузкой, как и базовая цепь, в наличие полых валиком, еще больше увеличивает сферу применения конвейерных двухшаговых цепей. Однако, это является также и слабым местом, поскольку конструкция полого валика уменьшает возможную рабочую нагрузку цепи.
Цепи конвейерные двухшаговые
| Обозначение по ISO | Обозначение по ANSI | P мм | d1 мм | b1 мм | d2 мм | L мм | Lc мм | h3 мм | T мм | Разрушающая нагрузка kN | Вес кг/м |
| C208A | C2040 | 25. 40 |
7.95 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 14.1 | 0.50 |
| C208AH | C2040H | 25.40 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 2.03 | 14.1 | 0.65 | |
| C208B | — | 25.40 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 18.0 | 0.55 |
| C210A | C2050 | 31.75 | 10.16 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 22.2 | 0.78 |
| C212A | C2060 | 38.10 | 11.91 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 31.8 | 1.12 |
| C212AH | C2060H | 38.10 | 11.91 | 12.57 | 5.94 | 29.2 | 31.6 | 18.0 | 3.25 | 31.8 | 1.44 |
| C216A | C2080 | 50.80 | 15.88 | 15.75 | 7.92 | 32.7 | 36.5 | 24.0 | 3.25 | 56.7 | 2.08 |
| C216AH | C2080H | 50.80 | 15.88 | 15.75 | 7.92 | 36.2 | 39.4 | 24.0 | 4.00 | 56.7 | 2.54 |
| C220A | C2100 | 63.50 | 19.05 | 18.90 | 9.53 | 40. 4 |
44.7 | 30.0 | 4.00 | 88.5 | 3.01 |
| C220AH | C2100H | 63.50 | 19.05 | 18.90 | 9.53 | 43.6 | 30.0 | 4.80 | 88.5 | 3.56 | |
| C224A | C2120 | 76.20 | 22.23 | 25.22 | 11.10 | 50.3 | 54.3 | 35.7 | 4.80 | 127.0 | 4.66 |
| C224AH | C2120H | 76.20 | 22.23 | 25.22 | 11.10 | 53.5 | 57.5 | 35.7 | 5.60 | 127.0 | 5.26 |
| C232A | C2160 | 101.60 | 28.58 | 31.75 | 14.27 | 64.8 | 69.6 | 47.8 | 6.40 | 226.8 | 8.15 |
| C232AH | C2160H | 101.60 | 28.58 | 31.75 | 14.27 | 68.2 | 73.0 | 47.8 | 7.20 | 226.8 | 9.06 |
| Обозначение по ISO | Обозначение по ANSI | P мм | d1 мм | b1 мм | d2 мм | L мм | Lc мм | h3 мм | T мм | Разрушающая нагрузка kN | Вес кг/м |
| C208AL | C2042 | 25.40 | 15.88 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 14.1 | 0.84 |
| C208AH | C2040H | 25.40 | 7.95 | 7. 85 |
3.96 | 18.8 | 19.9 | 12.0 | 2.03 | 14.1 | 0.65 |
| C208BL | — | 25.40 | 15.88 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 18.0 | 0.89 |
| C210AL | C2052 | 31.75 | 19.05 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 22.2 | 1.27 |
| C212AL | C2062 | 38.10 | 22.23 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 31.8 | 1.61 |
| C212AHL | C2062H | 38.10 | 22.23 | 12.57 | 5.94 | 29.2 | 31.6 | 18.0 | 3.25 | 31.8 | 2.07 |
| C216AL | C2082 | 50.80 | 28.58 | 15.75 | 7.92 | 32.7 | 36.5 | 24.0 | 3.25 | 56.7 | 3.12 |
| C216AHL | C2082H | 50.80 | 28.58 | 15.75 | 7.92 | 36.2 | 39.4 | 24.0 | 4.00 | 56.7 | 3.58 |
| C220AL | C2102 | 63.50 | 39.67 | 18.90 | 9.53 | 40.4 | 44.7 | 30.0 | 4.00 | 88.5 | 4.83 |
| C220AHL | C2102H | 63.50 | 39.67 | 18.90 | 9.53 | 43.6 | 46. 9 |
30.0 | 4.80 | 88.5 | 5.38 |
| C224AL | C2122 | 76.20 | 44.45 | 25.22 | 11.10 | 50.3 | 54.3 | 35.7 | 4.80 | 127.0 | 7.66 |
| C224AHL | C2122H | 76.20 | 44.45 | 25.22 | 11.10 | 53.5 | 57.5 | 35.7 | 5.60 | 127.0 | 8.26 |
| C232AL | C2162 | 101.60 | 57.15 | 31.75 | 14.27 | 64.8 | 69.6 | 47.8 | 6.40 | 226.8 | 13.00 |
| C232AHL | C2162H | 101.60 | 57.15 | 31.75 | 14.27 | 68.2 | 73.0 | 47.8 | 7.20 | 226.8 | 13.84 |
Цепи конвейерные и общего назначения
Для того, чтобы работа была стабильной и бесперебойной – необходимо уделить большое внимание качеству используемых конвейерных цепей. Именно высокие характеристики ее плоскостности в поперечном и продольном направлениях, а также уровень обработки грузонесущей финишной поверхности позволят производству функционировать без сбоев.
Данный вид продукцииизготовлен для того, чтобы обеспечить как долгое производственное использование, так и разовые большие нагрузки. Эти качества достигаются при помощи особых цилиндрических отверстий, закрепленных в районе боковых пластин. Они изготавливаются по особой технологии и оснащены при необходимости особыми болтами, втулками и ограничителями.
Цепи в основном подразделяют на два основных вида:
— общего назначения;
— специального назначения.
Каждая модель отличается особенными характеристиками и применяется в различных производственных технологиях. Предлагаем конвейерные цепи для производственных конвейеров следующих типов:
— ковшовый элеватор ;

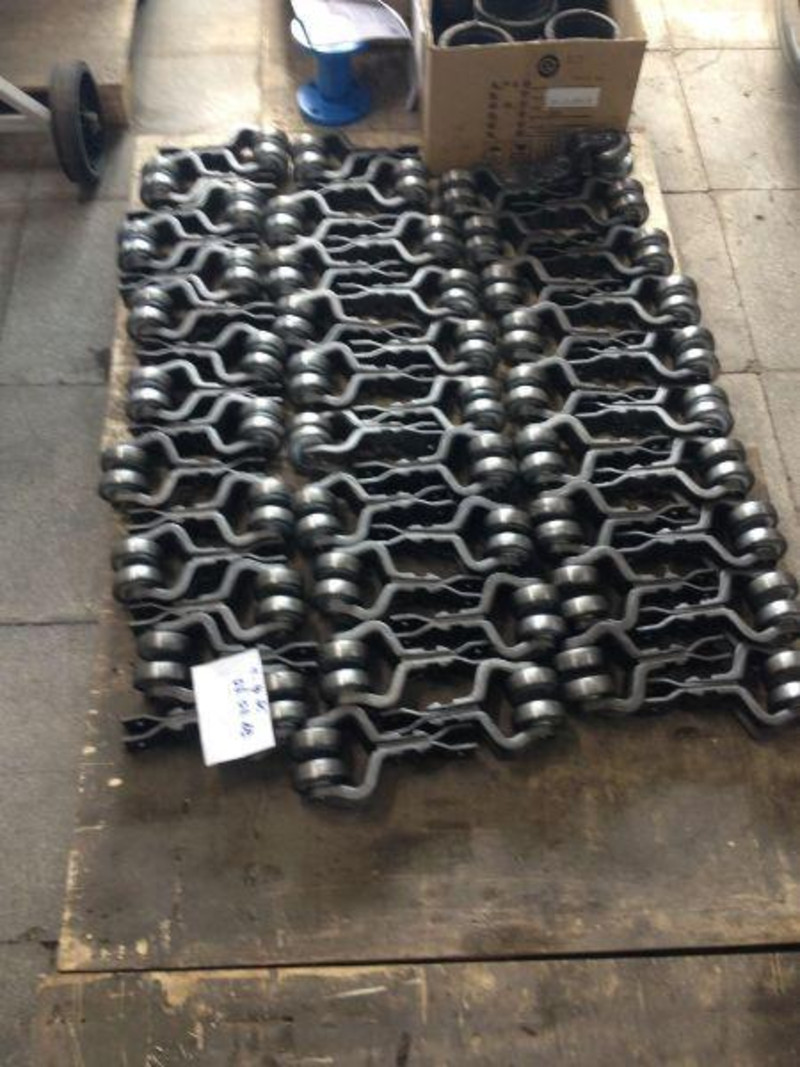

— подвесной конвейер;
— ленточный конвейер;
— конвейер непрерывного потока;
— пластинчатый конвейер;
— скребковый конвейер.
Цепь представляет собой тяговый элемент конвейера, который замкнут по периметру трассы и к нему на постоянной основе прикреплены каретки. В некоторых типах конвейеров ГОСТом предусматривается применение цепей специального назначения, которые допускают поворот звеньев на определенный угол в плоскости осей ее шарниров. Рассмотрим основные типы, которые на данный момент активно применяются в производственных комплексах.
Цепи общего назначения подразделяются на:
— Цепи с подшипниками, встроенными в ролики. Для них характерен низкий уровень трения качения роликов. Это позволяет увеличить допустимую нагрузку роликов и сократить потери привода. Коэффициент трения качения – 0,035. Допускается использование цепного колеса от обычной цепи.
— Высокопрочные плоскозвенные цепи. Они намного прочнее, чем обычные конвейерные цепи по высоте звена. Это позволяет транспортируемым изделиям проходить размещение непосредственно на форме. Подобные виды применяются в линиях конвейера для формовой или листовой стали, на металлургических предприятиях, на сборочной линии для автомобилей, поддонов или контейнеров.
— Цепи с боковыми роликами. Они созданы на базе конвейерной цепи роликового типа. Изготавливаются их тех же материалов, что и стандартные конвейерные цепи. Используются, когда необходимо дополнительное применение зажимов или насадок в производственной линии или когда необходима устойчивость для производства изделий со смещенным центром тяжести.
— Цепь с роликами наверху. Она используется для перемещения поддонов с изделиями, которые приводятся в движение при помощи роликов, установленных в верхней части цепи.
Цепи специального назначения могут быть следующих видов:
— Для специфических типов перевозки (насыпной транспортировки, непрерывного потока, для перевозки порошковых материалов). Всего существует около 25 видов цепей с лопастями, 5 цепей с лопастями из литой стали и 2 типа блочной цепи. Конвейерная цепь с лопастями работает в измельченном материале, что позволяет грузу перемещаться по траектории движения цепи.
— Для транспортировки отходов. Подобный тип рекомендуется для скребковых, ленточных конвейеров, которые передают бытовые или промышленные шлаки. Можно дополнительно также заказать конвейерные цепи с повышенной износостойкостью и сопротивлением коррозии.
— Плоские цепи для катушечного конвейера. Разработаны для транспортировки сверхтяжелых грузов, типа стали в рулонах холодного или горячего проката на металлургическом и сталелитейном производствах. В производстве данных цепей используется сверхпрочная конструкция.
— Ковшовые конвейерные цепи для элеватора. Возможны конфигурации — Тип NE (стандартной скорости) и Тип NSE (высокой скорости).
— Блочные цепи. Они просты и надежны в использовании, поскольку не имеют роликов и втулок. И хотя сила трения значительна, данная продукция имеет увеличенный срок службы. Существуют стандартные блочные цепи в пределах прочности от 308 kN (= 31.5 тонн) до 2 721 kN (=277.5 тонн).
Конвейерные цепи
Сосновоборский завод холодно-штампованных изделий уже несколько лет занимается производством и поставкой промышленных цепей всех разновидностей, благодаря чему имеет немалый опыт в изготовлении цепей и заслужил уважение клиентов, уже воспользовавшихся услугами нашего предприятия.
В данной статье мы рассмотрим конвейерные цепи, их характеристики и технические возможности. Качество используемых цепей требует повышенного внимания, так как от них зависит стабильность и бесперебойность рабочего процесса. Производство функционирует без сбоев, в случае если цепи обладают высокими показателями плоскостности в обоих направлениях и отличной обработкой грузонесущей финишной поверхности.
Что такое конвейерная цепь?
Что представляет собой конвейерная цепь? Это тяговый элемент конвейера, замкнутый по периметру трассы и к которому прикреплены каретки. Для некоторых разновидностей конвейеров ГОСТ предусматривает использование цепей, позволяющих разворот звеньев на определенный угол в плоскости осей их шарниров. Такой тип конвейерных цепей способен выдержать как длительную эксплуатацию на производстве, так и разовые высокие нагрузки. Это возможно благодаря наличию специальных цилиндрических отверстий, которые расположены возле боковых пластин. Они производятся по индивидуальной технологии и могут быть оснащены особыми втулками, болтами и ограничителями.
Применение конвейерных цепей

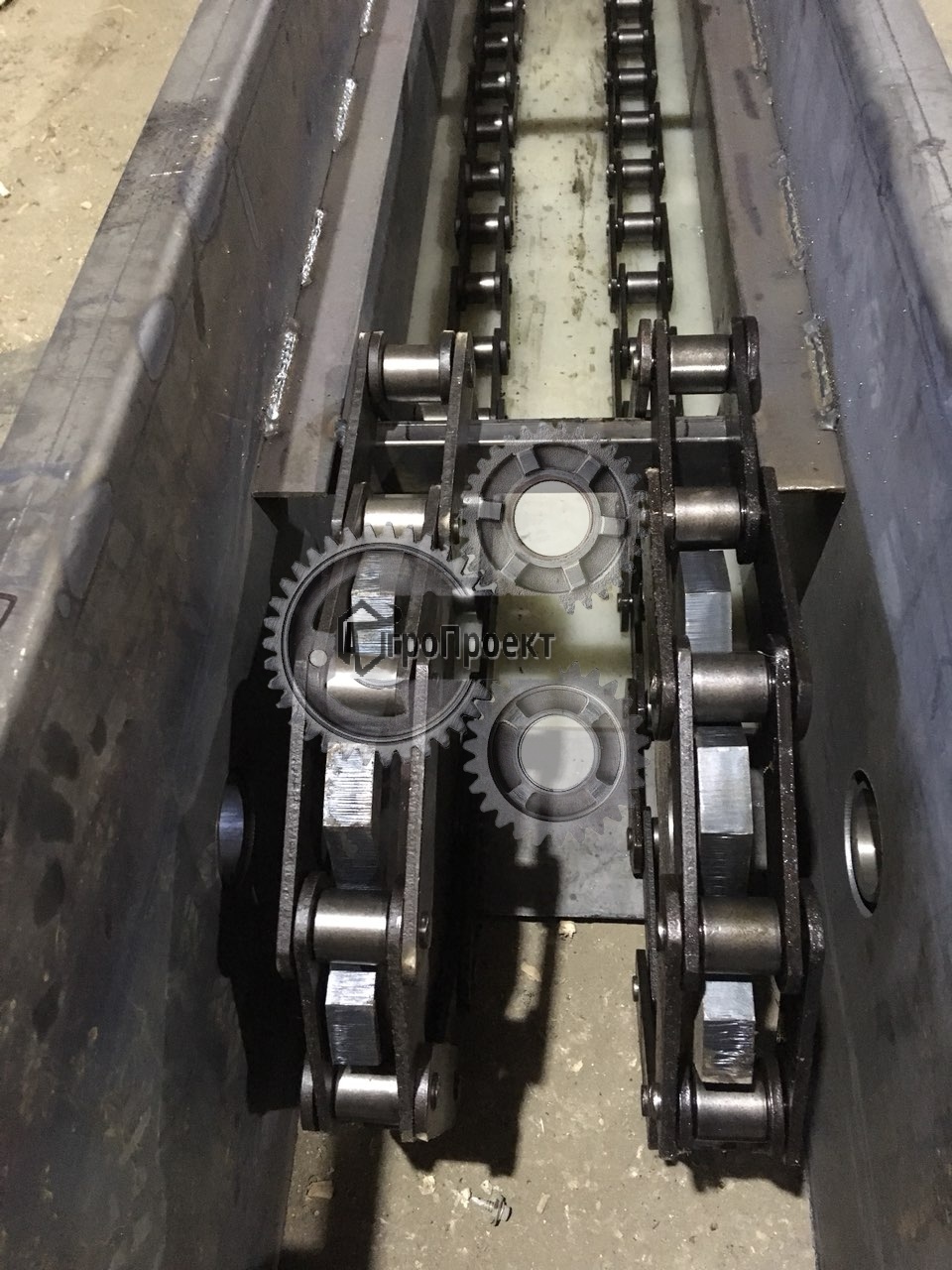

Конвейеры скребковые цепные (используют скребковые цепи) широко востребованы производствах перерабатывающей и промышленной областей. Они применяются для перемещения насыпных и кусковых материалов разного типа, не исключая тяжелых, негабаритных и имеющих высокие температуры. Возможна настройка скорости ленты в диапазоне от 2,4 до 3,4 м/мин и транспортировка груза под уклоном до 35 градусов. Агрегаты обладают компактными габаритами, при этом имеют высокие показатели КПД и способны поднимать весьма тяжелые грузы. Цепные конвейеры наиболее часто используются на автомобилестроительных предприятиях для транспортировки деталей к месту сборки. Они отличаются повышенной, по сравнению с оборудованием ленточного типа, производительностью, стабильностью работы и значительной износостойкостью.
Даже с учетом высокой цены цепных конвейеров и необходимости постоянно смазывать цепи, а также в целом более тщательного ухода, они окупают себя сравнительно быстро, а ремонт производится реже.
Принцип работы цепных конвейеров
Конвейеры цепного типа отличаются более сложной конструкцией, чем остальные транспортеры. Передача усилия в них осуществляется посредством одной цепи, расположенной по центру, или двух по краям ленты. Большинство моделей поддерживают одновременную работу двух веток по транспортировке груза. Конструкция представляет собой герметичный короб большого размера, имеющий перегородку и типовые секционные узлы: проводной, промежуточный и натяжной. Цепь оборудована скребком. Существуют модификации цепи, самые популярные из которых – звеньевые и кованые. На раме конвейера расположены связанные ременной передачей электродвигатель и мотор-редуктор. Они приводят в движение цепь. Привод, как правило, состоит из одной-двух звёздочек, установленных на приводном валу. Принцип действия цепного конвейера таков: груз помещается в натяжную секцию, откуда порционно захватывается и перемещается по длине контейнера. С помощью приводной секции производится выгрузка через окно. В случае необходимости остановки конвейера или большой длины транспортера, устанавливают промежуточную секцию. Лопатки возвращаются к началу транспортировки по нижней части транспортера.
Существует несколько типов цепных конвейеровЖелобчатый или скребковый конвейер используется для перемещения сыпучих грузов. Поддерживает самозагрузку с помощью скребков из штабеля, которыми захватывает материалы
Тележечный тип конвейера пригоден для транспортировки разных видов грузов или отдельных партий, для чего поделен на секции или зоны
Конвейер уборочного типа предназначен для перемещения грузов, состоящих из мелких элементов: зернистых, сыпучих, мелкокусковых
Пластинчатый тип конвейера – перемещения насыпных и штучных грузов по горизонтали и наклонной плоскости
Подвесной тип конвейера
Ковшовый тип конвейера и др.
Промышленные цепи на нашем заводе проходят полный цикл производства, от изготовления отдельных частей (палец, звено, ролик) до сборки цепи. Детали для цепей производятся методом холодной штамповки, что позволяет штамповать комплектующие к цепям, которые не только изготавливаются в короткие сроки, но и имеют близкую к идеалу геометрическую точность штампуемых деталей. Составляющие цепи на каждом этапе изготовления проходят проверку качества с применением высокоточного мерительного инструмента.
Любая конвейерная цепь состоит из трех основных элементов:
1. Звено цепи
2. Палец цепи
3. Ролик цепи
Конструктивные особенности элементов конвейерной цепи
Ролик – как правило, вращающаяся деталь, которая производится из круглого металлопроката следующим образом: нарезается заготовка, обрабатывается универсально или на токарных станках ЧПУ. На всех этапах мы обеспечиваем контроль качества, применяем различные измерители, и в итоге после термической обработки и шлифовки обязательно производится контроль качества каждой детали.
Палец также относится к деталям вращения, изготавливается из круглого проката. Производится нарезка, механическая обработка токарным способом.
Звено изготавливается из листового металла: производится полоса при наличии штампа, либо полоса и карточка. После обработки краев производится вырубка отверстий, их доработка и термическая обработка, впоследствии сборка цепи в целом.
Наши преимущества
СЗХИ обладает большим опытом производства промышленных цепей высокого качества. Изготовленные цепи отличаются большим запасом износостойкости, не требуют дополнительной обработки и пригодны к немедленной установке на оборудование.
Работает собственный конструкторский отдел, в сотрудничестве с которым возможно изготовление с использованием собственных разработок заказчика, а также разработка собственных чертежей со всей необходимой документацией.
Станочный парк нашего завода позволяет выполнять разнообразные заказы, в том числе и высокой сложности. Помимо грузовых, налажено производство скребковых, тяговых пластинчатых, приводных, несущих цепей. Цепи, произведенные СЗХИ, широко применяются в таких отраслях народного хозяйства, как энергетическая, добывающая, обрабатывающая, пищевая промышленности, используются на подъемно-транспортных механизмах, подающих устройствах.
Заказывая цепи у нас, Вы не только приобретаете качественные цепи по разумным ценам, но и обретаете надежного партнера. Для того, чтобы предоставить заказчику качественную сборку, обязательно производится контроль прочности звена. Как и отдельные детали, звено цепи проходит многократный контроль качества: измеряется, проверяется прочность звена. Если Вам необходима высококвалифицированная консультация или помощь в оформлении и уточнении заказа, наши менеджеры с удовольствием ответят на все Ваши вопросы и окажут профессиональную помощь.
Приводные, роликовые, конвейерные и тяговые цепи от производителя Renold — rn-chain.ru
Компания «РН-Цепь» предлагает своим покупателям большой выбор цепей от производителя Renold по оптимальным ценам в Москве и других городах. Мы поставляем огромный ассортимент продукции для технических нужд как крупных производственных объединений, так и небольших частных фирм.
Преимущества нашей компании
- широкий выбор приводных роликовых, конвейерных, грузовых, зубчатых цепей, звездочек в разных ценовых категориях;
- возможность изготовления цепей с прямыми и отогнутыми пластинами по вашему эскизу в течение трёх рабочих дней;
- мы предлагаем уникальную услугу вызова специалиста для снятия мерок с тех цепей, которые невозможно демонтировать.
В нашей компании работают профессионалы, которые постоянно повышают уровень своей компетенции и справляются с задачами любого уровня сложности. Превыше всего мы ценим доверие наших клиентов, поэтому к каждому заказу подходим со всей ответственностью, реализовывая ваши идеи и пожелания в соответствующей стандартам качества и безопасности форме.
Применение стальных цепей Renold
Наша продукция известна своим отменным качеством и применяется в таких сферах, как:
- пищевая промышленность;
- производство асфальта, стекла, бетона;
- производство и обработка древесины;
- конвейерные процессы в производстве широкого профиля;
- в работе погрузчиков, гусеничных машин и технических средств сельскохозяйственного назначения;
- судовые двигатели и установки, портовые краны;
- угледобыча и карьерные разработки; добыча нефти;
- водное хозяйство и обработка сточных вод;
- работа различных аттракционов, каруселей, механических качелей.
Наши специалисты с десятилетним опытом работы помогут осуществить подбор цепи по необходимым параметрам прочности, износостойкости, размерам и безопасности, подскажут вариант, удовлетворяющий самым высоким запросам.
Ассортимент представленных товаров не ограничивается стандартными конвейерными и приводными роликовыми цепями. Вы можете найти у нас цепи со специальными элементами (пластинами,полимерными блоками, удлиненными валиками/штифтами), цепи для сложных условий работы (усиленные, нержавеющие, стойкие к абразивному износу и т.д.), зубчатые цепи для приводов и транспортировки.
Каталог товаров нашей компании также включает запасные части (муфты, редукторы, звездочки, направляющие цепей, смазку), изготовленные из материалов высочайшего качества по самым современным технологиям. Все материалы и готовая продукция соответствуют стандартам ISO и имеют отличные характеристики прочности и износостойкости.
Как сделать заказ
Удобное меню сайта позволяет осуществить грамотный выбор, не теряя времени и усилий на поиски необходимого. Кроме того, Вы можете воспользоваться консультацией менеджера, позвонив по указанным ниже телефонам или оставив заявку на сайте на сайте (с вами свяжутся в кратчайшие сроки для уточнения всех деталей и предоставления необходимой информации). В наличии на складе компании находится большой ассортимент стандартных и специальных приводных цепей, цепи со спецпластинами по вашим чертежам мы изготовим в течение 72 часов. Мы гарантируем высокое качество приводных цепей, соответствующее международным стандартам ISO и ГОСТ. Продукция проходит тщательный контроль ОТК.Обратитесь к нам, и вы убедитесь в том, что «РН-Цепь» — это качество по доступной цене!
Цепи для конвейеров
В качестве дилера компании Thiele ПО «ТЕХНОРОС» предлагает поставку пластинчатых и вильчатых цепей для скребковых, ковшовых, тяжелых пластинчатых конвейеров (транспортеров), а также для бункеров-питателей.Цепи компании Thiele обладают широким спектром применения: их используют в питателях дробильных камер, в галереях угледобывающих шахт, на цементных заводах, обогатительных комбинатах, а также на усреднительных складах и станциях по переработке отходов.
Пластинчатые цепи для конвейеровПластинчатые цепи наряду с приводной звездочкой и валом – основной тяговый орган в конструкции пластинчатых и скребковых конвейеров.
В зависимости от потребностей предприятия, циклов и специфики производства, «ТЕХНОРОС» готов предложить качественные цепи из Германии, как с внутренним, так и с внешним позиционированием ведущих роликов (валиков).
Компания Thiele изготавливает свою продукцию по индивидуальному заказу. Компания предлагает инжиниринг и полный цикл производства: от подбора химико-физического состава материала до контроля качества готового изделия.
Все пластинчатые цепи относятся к классу Heavy Duty Chain, что позволяет использовать их в тяжелых режимах работы: при высоких и низких температурах, под высокой нагрузкой, в местах с повышенным абразивным износом или химической коррозией.
Преимущества цепей Thiele- — Надежность и защита от износа. Высокая прочность достигается благодаря использованию твердосплавных сталей и закалке;
- — Коррозионная стойкость благодаря покрытию цинком или использованию нержавеющих сталей;
- — Большой типоразмерный ряд и конструктивная вариативность;
- — Изготовление по техническим заданиям с учетом индивидуальных требований заказчиков;
- — Полный цикл производства: 3D моделирование, подборка материалов, изготовление, контроль качества, сервисное обслуживание.
Контроль качества цепей Thiele
РЕКОМЕНДУЕМ ОЗНАКОМИТЬСЯ:
Видео: производство цепей Thiele для конвейерного оборудования
Пластинчатые цепи с внутренним расположением роликовКлассические цепи Thiele c внутренним размещением роликов отлично подходят для пластинчатых транспортеров, установленных на закрытых складах, а также на территории производств с низкой запыленностью.
Особенностью цепей Heavy Duty Chain является защита от прокручивания болтов и втулок. Вставки, соединяющие цепь с горизонтальными звеньями несущего полотна, могут быть исполнены в виде вертикальных и Г-образных пластин.
Пластинчатые цепи с внешним расположением роликовЦепи с внешним расположением роликов (валиков) способствуют снижению нагрузки на ходовые ролики, которые корректируют направление движения транспортера.
Внешние ролики устанавливаются на подшипниках качания и обладают высокой пыленепроницаемостью.Подобный класс цепей наилучшим образом подходит для транспортировки груза в запыленных условиях, например, для перемещения угля, щебня, известняка.
Вильчатые цепи для конвейеров
Назначение вильчатых цепей
Вильчатые цепи – тип транспортного оборудования, используемого для работы наклонных и горизонтальных и скребковых транспортеров, рэдлеров, а также приёмных бункеров-питателей.
Свое название цепь получила благодаря своей конструкции: корпус звеньев имеет вилообразную форму, он соединяется с аналогичных элементом при помощи валика.
Скребки и ковши могут устанавливаться как перпендикулярно оси транспортера, так и по её периферии – в точке смыкания звеньев.
Наибольшей популярностью вилочные цепи пользуются при комплектовании наклонных транспортеров – рэдлеров, предназначенных для золоудаления, силосования цементного клинкера и дозирования угольных масс.
Вильчатые (вилочные) цепи Thiele идеальны в качестве тягового органа для транспортирования угля, руды, известняка и минеральных удобрений.
Для привода конвейеров возможно использование одной магистральной цепи, либо двух с торцовым позиционированием.
Цепи вильчатые Thiele для конвейеров
РЕКОМЕНДУЕМ ОЗНАКОМИТЬСЯ:
Видео: использование вильчатой цепи на клинкерном транспортере
Преимущества вильчатых цепей ThieleПри производстве изделия подвергаются горячему цинкованию, что делает их незаменимыми при работе в условиях повышенной коррозийной активности.
Цепи для ковшовых конвейеров
Для вертикальной и наклонной транспортировки кусковых и сыпучих грузов на промышленных предприятиях используются ковшовые элеваторы (нории, транспортеры, конвейеры).
При перемещении абразивных грузов значительно возрастает уровень динамической нагрузки, поэтому для предприятий, специализирующихся на добыче угля и производстве строительных материалов, ПО «ТЕХНОРОС» рекомендует использовать цепи Thielе, подходящие для тяжелых режимов работы.
Звездочки для конвейеров
Для работы конвейеров Вы можете приобрести специальные звёздочки. Мы готовы предложить приводные, холостые, зубчатые и гладкие звездочки для вашего оборудования.
Специалисты ПО «ТЕХНОРОС» готовы помочь Вам в выборе цепей, звездочек, ковшей, скребков и сопутствующей продукции!
Компания Thiele гарантирует изготовление изделий в строгом соответствии с Вашими требованиями!
В настоящее время ПО «ТЕХНОРОС» комплектует реклаймеры собственного производства как для зарубежных так и отечественных заказчиков продукцией Thiele.
Также продукция Thiele пользуется большим спросом в качестве запасных частей на оборудовании других изготовителей.
Применение цепей и звездочек Thiele в этом случае существенно повышает надежность работы оборудования и увеличивает межсервисный интервал обслуживания.
Вы получите уникальный, высококачественный германский продукт от мирового лидера в производстве цепей.
Конвейерная цепь— долговечные конвейерные цепи
Конвейерные цепи, как и трансмиссионные цепи, представляют собой серию опорных подшипников, скрепленных вместе ограничивающими пластинами, соединяющими каждый опорный подшипник. Производственные мощности могут быть эффективными только тогда, когда они работают с максимальной производительностью, что невозможно, если конвейерные ленты медленные или провисшие. Тяжелые нагрузки и высокое давление, которым подвергается ваша конвейерная цепь, могут быть невероятно опасными, особенно если вы используете нестандартные цепи.Конвейерная цепь является основным продуктом пищевой и цитрусовой промышленности, позволяя быстро перемещать большие количества товаров с места на место.
Конвейерные цепи PEER Chain доступны из различных коррозионно-стойких материалов, включая нержавеющую сталь и ProCoat. Кроме того, запросите нашу доступную технологию Quest с твердыми втулками для увеличения срока службы. Наши конвейерные цепи прочные и долговечные, поэтому вы можете быть уверены, что PEER Chain поможет вам в работе.
Типы конвейерных цепей
Отображение результатов 1–20 из 87
Фон конвейеров
Цепные конвейерные системы используются в течение десятилетий и являются предпочтительным методом перемещения тяжелых ящиков, поддонов и оборудования с места на место.Цепи с одним или двумя шагами работают, чтобы тянуть грузы вперед за счет трения. Считается, что первые конвейеры использовались более 200 лет назад и были сделаны из деревянных кроватей с кожаным ремнем, проходящим через верх. Эти примитивные инструменты приводились в движение вручную с помощью шкивов и ручных кривошипов, что предлагало более мощный и экономичный способ транспортировки товаров фермеров из порта на корабли для продажи. Более поздние воплощения конвейеров совпали с промышленной революцией и использовались для перемещения таких материалов, как древесный уголь и гравий навалом, и были ответственны за значительное повышение производительности на горнодобывающих предприятиях.Современные конвейерные ленты теперь изготавливаются из различных материалов, но конвейерная цепь по-прежнему используется для транспортировки материалов любого веса и типа.
Использование конвейерных цепей
Конвейерные цепи используются в самых разных сферах, таких как предприятия общественного питания и автомобильные запчасти. Исторически автомобильная промышленность была основным пользователем этого типа перевозки тяжелых предметов между различными станциями на складе или производственном объекте. Прочные цепные конвейерные системы представляют собой рентабельный и надежный способ повышения производительности за счет того, что предметы не попадают в производственный цех.
Конвейерные цепи бывают разных размеров, например, стандартные роликовые цепи, двухшаговые роликовые цепи, конвейерные цепи из нержавеющей стали, конвейерные цепи из нержавеющей стали — тип C и конвейерные цепи ANSI с никелевым покрытием. Все эти продукты PEER Chain объединяет то, что они подкреплены превосходным обслуживанием клиентов и гарантией качества.
Цепи конвейера старения
Основная проблема конвейерных цепей состоит в том, что они имеют тенденцию со временем удлиняться из-за большого веса, передаваемого через системы.Если у вас возникла одна из следующих проблем, возможно, пришло время заменить конвейерные цепи:
- Износ звездочки
- Чрезмерное провисание цепи из-за износа
- Коррозия или износ втулок и пальцев
- Ненормальное действие нагрузки
Каждая цепь PEER изготавливается в соответствии со строгими стандартами, чтобы гарантировать, что они будут работать изо дня в день без каких-либо проблем.
Независимо от того, какой тип конвейерной цепи вам нужен для вашего применения, дружелюбные и знающие профессионалы PEER Chain всегда готовы помочь вам их найти.Не позволяйте неисправной цепи замедлять вашу работу — верните свой конвейер на прямой и узкий в кратчайшие сроки, заменив изношенные цепи на новые от PEER Chain! Свяжитесь с нами сегодня по телефону 800-523-4567 или по электронной почте на [адрес электронной почты защищен]. Нужна немедленная оценка навесного оборудования или типа цепочки, которых вы не видите в нашем онлайн-каталоге? Связаться с нами. Ответив на несколько простых вопросов, мы можем предоставить вам спецификации для нужной вам цепочки.
Роликовые цепи конвейерной серии являются одними из наиболее широко используемых типов цепей в мире.По этой причине у нас в наличии почти все размеры и конфигурации, начиная от серийных цепей, сертифицированных ANSI, DIN и ISO. У нас также есть полная линейка конвейерных цепей из нержавеющей стали, а также конвейерных роликовых цепей с полым стержнем. Двухшаговые конвейерные цепиНаиболее распространенный тип конвейерной цепи известен как роликовая цепь с двойным шагом. Это потому, что он соответствует спецификациям ANSI B29.1 и может модифицировать большинство приложений. Кроме того, он отличается низким соотношением веса и прочности, длительным сроком службы в большинстве приложений и широким спектром навесного оборудования.Есть два общих стиля этой цепочки. Первый — это тот, что показан на картинке выше слева, второй — фотография выше справа. На фото справа показана конвейерная цепь с увеличенными роликами с двойным шагом. Это используется, потому что ролики проходят за боковые панели, создавая простой способ передачи контента из одного места в другое. Эти цепи обычно обозначаются цифрой 2 вместо второго 0 в номерах деталей для этих цепей. Например, цепь C2050 является стандартной серией, а цепь C2052 имеет ролики увеличенного размера. Примечание. Большинство двухшаговых конвейерных роликовых цепей поставляется в 10-футовых коробках, 50-футовых катушках и 100-футовых катушках. Конкретные отрезки по длине прядей и насадки доступны по запросу. Роликовая цепь конвейера с прямой боковой пластинойСледующий по распространенности тип конвейерной роликовой цепи известен как прямая боковая пластина или роликовая цепь с боковой балкой. Эта серия полностью соответствует метрическим стандартам ANSI и ISO, за исключением наличия прямых боковых пластин. Благодаря прямым боковым пластинам эта роликовая цепь может равномерно переносить продукт поверх нее. ANSI B29.1 Однорядные прямые цепи с боковыми пластинами Примечание: дополнительная информация на страницах продуктов. ISO 606 Метрические однорядные прямые цепи с боковыми пластинами ANSI B29.1 Двухрядные прямые цепи с боковыми пластинами  ISO 606, метрические двухниточные цепи с прямыми боковыми пластинами Конвейерные роликовые цепи инженерного классаУ нас также есть полная линейка роликовых конвейерных цепей инженерного класса. В приведенной ниже таблице показаны только наиболее распространенные в отрасли размеры. Для просмотра всех доступных размеров перейдите в раздел цепей роликовых конвейеров. Примечание: дополнительная информация на страницах продуктов. Цепь CC5
|
Large Conveyor Chains & Sporockets / Products / Промышленные роликовые цепи, Цепи передачи энергии, Конвейерные цепи
TOP> Продукция> Большие конвейерные цепи и Sporockets
- У нас есть технологии высокого уровня, опыт и множество прошлых достижений в области конвейерных цепей.Конвейерные цепи, созданные на основе наших оригинальных конвейерных систем и их ноу-хау, особенно для цементных, сталелитейных, удобрений, нефтеперерабатывающих заводов и электростанций, широко используются во многих странах и получили отличную репутацию.
Стандартная конвейерная цепь
- Доступен в различных размерах, прочности, материалах и термообработке
- Обширный выбор навесного оборудования, которое можно использовать в широком диапазоне приложений.
Цепь ковшового элеватора
- Специальная цепь для ковшовых элеваторов с непрерывной разгрузкой, работающих в вертикальном положении, обладающая превосходной прочностью и длительным сроком службы.
- Для двух серий ковшовых элеваторов: тип NE для обычной скорости и тип NSE для высокой скорости
Цепь и цепь конвейера с непрерывным потоком для конвейера для пыли
- Специальная цепь с лезвиями для подачи порошка или пыли в одном направлении подачи цепи.
Уплотнительная цепь (цепь Mega X-Ring)
- Цепь X-Ring для большого конвейера
- Рекомендуется для тяжелых условий эксплуатации и не требует обслуживания.
Звездочка цепи конвейера DK
- Плавное включение и точная подача с большими конвейерными цепями
- Проконсультируйтесь с нами по поводу сегментной звездочки, которая может снизить затраты на техническое обслуживание и время простоя.
Доктор.Окно (Смотровая дверца конвейера в одно касание)
- Простая установка / Простая функция открытия и закрытия.
- Доступно 3 типа; Стандартный / Высокий вырез / Защита от отложений тип Рычаг из нержавеющей стали
- , хлоропреновый каучук для уплотнения (набивки), в стандартной комплектации.
Продукты
Снижение износа и продление срока службы цепи
Конвейеры сборочной линиизначительно повышают эффективность и безопасность на фабриках, складах, предприятиях коммунального хозяйства и других объектах, но только если они находятся в рабочем состоянии.Простой вашей конвейерной системы может дорого обойтись и привести к отставанию вашего предприятия в выполнении важных операций. Правильное обслуживание вашей конвейерной цепи гарантирует, что это бесценное оборудование будет и дальше обеспечивать окупаемость ваших инвестиций в долгосрочной перспективе.
На срок службы конвейерной цепи влияет ряд факторов, в том числе:
- Вес на конвейере
- Среда, в которой работает цепь (экстремальные температуры или воздействие коррозионных веществ могут сократить срок службы конвейерной цепи. )
- Уход и уход
)Управляющие предприятиями могут до некоторой степени учитывать первые два фактора, покупая конвейерные цепи, подходящие для перевозки грузов, которые они будут перемещать, и покупая цепи, соответствующие их производственной среде. Меры по минимизации воздействия на цепь агрессивных веществ и экстремальных температур также могут снизить воздействие на цепь окружающей среды.
Регулярное техническое обслуживание и уход — это та область, где у руководителей предприятий есть наибольшая возможность продлить срок службы своей конвейерной цепи, поскольку тщательно соблюдаемый график осмотра и ремонта может значительно продлить срок службы сборочных конвейерных систем.
Объяснение износаОдним из главных врагов долговечности конвейерной цепи является износ. Цепи находятся в почти постоянном движении на многих объектах (например, на конвейере сборочной линии), и физическое воздействие металла на металл или металл на другие поверхности приводит к тому, что цепь со временем изнашивается. На конвейерной цепи износ обычно происходит по трем причинам:
- Контакт между пальцем и втулкой при входе и выходе цепи из звездочки
- Контакт между роликами и втулкой
- Контакт между цепью и боковыми пластинами, если цепь касается направляющей
Со временем из-за износа цепь может удлиниться.Многие эксперты предлагают заменять цепи, когда их удлинение достигает 1,5–2%. Цепи, работающие с удлинением на 3%, могут повредить звездочки или вызвать серьезные неисправности.
Регулярная смазка и другое техническое обслуживание могут значительно снизить износ и помочь руководителям предприятий продлить срок службы своих конвейерных систем.
Почему смазка необходима Смазка создает скользкую пленку на цепи и любых других компонентах, которые могут повредить цепь.Эта пленка смягчает воздействие контакта металла с металлом, возникающего во время работы устройства, уменьшая трение и износ.
Правильная смазка также помогает цепям и их компонентам противостоять коррозии, поскольку создает барьер, предотвращающий попадание влаги. Смазка также помогает снизить уровень шума при работе конвейерных систем.
Также важно, как наносится смазка. Смазку необходимо наносить правильно, чтобы защитить цепь от коррозии и износа. Недостаточно просто нанести смазку на пластины цепи; Смазка должна быть нанесена между внутренней и внешней пластинами выше точки наклона.Его также необходимо наносить между внутренними пластинами и роликами для цепных систем с роликами. Это обеспечит попадание смазки на опорные поверхности и защитит их от трения и износа.
Большинство конвейерных цепей продаются предварительно смазанными, что обеспечивает им защиту, когда они начинают использоваться на предприятии. В некоторых условиях смазывать цепи невозможно, так как смазка может вызвать пожар или взрыв. В таких условиях регулярная тщательная чистка цепи увеличивает срок ее службы.
График технического обслуживания цепного конвейераНиже приведен базовый график технического обслуживания оборудования, использующего конвейерные системы, которому может следовать, чтобы поддерживать эти системы в хорошем состоянии. Производитель конвейера может рекомендовать дальнейшие работы по техническому обслуживанию.
Чтобы конвейерные цепи оставались работающими и в основном беспроблемными, есть несколько работ по техническому обслуживанию, которые следует выполнять ежедневно. Каждый день конвейерная цепь должна проверяться, и рабочие должны удалять мусор, который мог скопиться в цепи.Рабочие также должны проверять наличие признаков износа или удлинения. Также следует проверить натяжители трансмиссии и при необходимости смазать ведущие звездочки.
В дополнение к ежедневным задачам, есть несколько процедур обслуживания раз в неделю, которые следует соблюдать, чтобы продлить срок службы системы. Раз в неделю цепь следует проверять и очищать от мусора и грязи.
Смазка является ключом к долговечности цепи, поэтому все цепи, звездочки и детали следует проверять и смазывать по мере необходимости.Еще раз проверьте натяжители и убедитесь, что они находятся в допустимом диапазоне.
Ежемесячные работы по техническому обслуживанию также важны для обслуживания конвейерных систем. Как всегда, смазка остается приоритетом. Рабочие должны смазывать цепи и другие компоненты конвейерной системы легким маслом. Рабочие также должны снять боковые ограждения и другие покрытия и очистить эти места, чтобы убедиться, что они свободны от мусора. Все охлаждающие компоненты конвейерной системы также должны быть очищены и проверены на правильность работы.
Четыре раза в год рабочие должны тщательно проверять конвейерную цепь на предмет удлинения и износа. Также важна проверка звездочек на износ, так как деформированные звездочки могут вызвать удлинение цепи. Любые изношенные звездочки следует немедленно заменять. Если в вашей цепи используется автоматизированная система смазки, вам следует очищать поддон и менять масло и фильтр ежеквартально.
Естественно, будет несколько человек, которым будет поручено поддерживать цепочку и вести записи.Поскольку эту задачу будет выполнять много людей, важно убедиться, что все уполномоченные сотрудники должным образом обучены выполнению необходимых задач по техническому обслуживанию.
В дополнение к обучению самих задач по техническому обслуживанию руководители групп должны следить за тем, чтобы все сотрудники правильно использовали журнал технического обслуживания. Обязательно подчеркните важность включения всех необходимых данных; без определенной информации это может отрицательно повлиять на техническое обслуживание в будущем.
Также было бы полезно разработать график внутренних аудитов, если это возможно.Регулярно в течение финансового года просматривайте журналы технического обслуживания и проверяйте качество конвейерной цепи и подвесного конвейера. Если вы заметили какие-либо серьезные проблемы или тенденции (например, отсутствие записей в журнале, отсутствие подписей и т.
Д.), Сообщите об этом соответствующему персоналу. Проблемы с работой конвейерной цепи также могут быть признаком того, что не выполнялось регулярное техническое обслуживание.
Чтобы получить лучшее представление о задачах обслуживания, которые вам необходимо выполнить для вашей конвейерной системы, найдите время, чтобы ознакомить руководителей предприятий с руководствами для этих устройств.Производители конвейерных систем очень тщательно перечисляют, какое обслуживание необходимо и когда оно должно быть выполнено. Richards Wilcox Conveyor Systems уже более века предоставляет клиентам эффективные и надежные конвейерные системы.
ЦепиRichards Wilcox Conveyor Systems созданы для обеспечения оптимальной эффективности и могут обеспечить на 33% большую пропускную способность, чем другие доступные подвесные цепные конвейеры. При надлежащем обслуживании и уходе конвейерные цепи Richards Wilcox окупят свои затраты на установку и техническое обслуживание во много раз за счет увеличения производительности, скорости и безопасности для предприятий, которые включают их в свою деятельность.
Конвейерная цепь | Bosch Rexroth AG
Конвейерная цепь | Bosch Rexroth AG Перейти к содержимому ×Характеристики
- Серая конвейерная цепь в основном используется для косвенной транспортировки продуктов через поддоны с заготовками, в частности, для стальных износных накладок. Темный цвет означает, что поверхность цепи практически не ухудшается.
- В основном используется для косвенной транспортировки продуктов через поддоны с заготовками, в частности, для стальных изнашиваемых накладок.Темный цвет означает, что поверхность цепи практически не ухудшается.
- Обеспечивает транспортировку продуктов по восходящим или нисходящим участкам. Количество звеньев цепи со статической фрикционной накладкой может быть указано пользователем в зависимости от размера, веса и наклона продукта.
Количество звеньев цепи со статической фрикционной накладкой может быть указано пользователем в зависимости от размера, веса и наклона продукта.- Накопительная роликовая цепь D11 (AZ = 1) обеспечивает защиту поверхности и исключительно горизонтальную транспортировку чувствительных продуктов даже в режиме накопления.Его использование в качестве цепи с роликовыми шипами (AZ ≥ 2) обеспечивает вертикальную транспортировку небольших продуктов.
- Обеспечивает транспортировку продуктов по восходящим или нисходящим участкам.
- Роликовая планка D35 позволяет транспортировать крупногабаритные продукты по восходящим или нисходящим участкам. Цепь с роликовыми шипами D35 легко создается путем установки роликовой планки на универсальное звено цепи (65-120) или плоское звено цепи (160-320).
- Позволяет транспортировать продукцию по восходящим или нисходящим секциям.
- Подконструкция для сборки клиньев или креплений по индивидуальному заказу клиента
- Используется для деталей с острыми краями и изделий с шероховатой поверхностью
- Используется на чувствительных транспортных поверхностях (например, глянцевых, прозрачных, штрих-кодов, рельефной печати).
- Для зажима продуктов, чтобы обеспечить транспортировку на разную высоту или расстояния. стандартный конвейер из-за его конструкции
— Невозможно перемещать по крутым склонам с другими цепями из-за его центра тяжести
— Имеет чувствительные поверхности, которые могут быть повреждены боковыми или верхними направляющими
— Не должен скользить при вертикальной транспортировке
— Следует транспортировать без синхронизатора onization
Роликовые конвейерные цепи | Цепь приводов Timken
Приводы Роликовые цепи ® Engineered Class, включая полный ассортимент продукции 81X, изготавливаются из легированной стали высшего качества и подвергаются термообработке и отпуску для увеличения срока службы.
Эти ролики, изготовленные из твердых роликов для более плавного зацепления со звездочками, свободно вращаются, уменьшая пульсацию конвейеров. Цепь 81X может поставляться с размерами катушек от 125 до 600 футов.
81X Предложения продуктов
Материал
- Изготовленная из высококачественной легированной стали
- Все компоненты подвергаются термообработке и отпуску для увеличения срока службы
Сплошные втулки и ролики
- Повышенный срок службы
- Плавное зацепление звездочками
- Ролики вращаются свободно, уменьшая пульсацию конвейера
81XH, 81XHT, 81XHH ЦЕПЬ
Более тяжелые боковые панели
- 23 процентов больше опорной поверхности для транспортировки продукта
- Увеличенная толщина боковой планки на пластине роликовых звеньев позволяет приваривать к внутренней пластине звеньев
Штифты сквозной закалки
- Повышенная на 20% прочность на разрыв и устойчивость к изгибу при высоких ударных нагрузках
Сплошная втулка и ролики
- Более плавное зацепление звездочками
- Ролики вращаются свободно, уменьшая пульсацию конвейеров
- Повышенный срок службы
81XKD, 81XHKD, 378RX, 3000HKD ЦЕПЬ
- Минимальная скрутка в каждом направлении составляет 4 градуса, а максимальная разница в скручивании с одной стороны на другую — 12 градусов.
- Минимальный развал в каждом направлении составляет 2 дюйма, а максимальная разница изгиба от одной стороны к другой — 4 дюйма.
- Материал штифта из специального сплава с номинальной твердостью 45 HRc (обеспечивает прочность при более высоких температурах и более длительный срок службы) для стеновых панелей / сушилок
- Материал втулки из сплава (обеспечивает прочность, долговечность и срок службы) для стеновых панелей / сушилок
- Номинальный боковой зазор пластины при 0. 06 дюймов (с увеличенными требованиями к длине штифта) обеспечивает допуск на тепловое расширение / сжатие и компенсирует перекос подвесов. Обеспечивает необязательные цепные операции в системах плит с более высокими температурами / более длительным циклом. Серия
- KD изготовлена с увеличенным зазором между боковыми планками для предотвращения жестких соединений при повышенных температурах. Доступны специальные ингибиторы ржавчины.
06 дюймов (с увеличенными требованиями к длине штифта) обеспечивает допуск на тепловое расширение / сжатие и компенсирует перекос подвесов. Обеспечивает необязательные цепные операции в системах плит с более высокими температурами / более длительным циклом.81X ТЭЦ с увеличенным сроком службы
® СЕРИЯШтифты с твердым хромированием обладают металлургическими свойствами стандартной стали, такими как ударная вязкость и прочность, а также имеют чрезвычайно твердую износостойкую поверхность штифта.Штифты цепи с увеличенным сроком службы когенерации сопротивляются износу дольше, чем стандартные штифты, подвергнутые термообработке, даже в сухих и абразивных средах.
- Превосходные характеристики износостойкости и ударных нагрузок в том же диапазоне температур, что и стандартная цепь из углеродистой стали
- Без снижения рабочих нагрузок или рабочих скоростей
- Исключительная износостойкость пальца снижает удлинение цепи и может увеличить срок службы до трех раз по сравнению с обычными цепями премиум-класса в аналогичных условиях
Малая конвейерная цепь | KAGA INDUSTRY CO., ООО.
Эти цепи с двойным шагом, соответствующие стандарту JIS, позволяют устанавливать навесное оборудование, такое как планки, транспортировочные пластины, штифты и штанги, чтобы они соответствовали дизайну широкого диапазона заказчиков.
Сюда входят цепи с двойным шагом, несущие цепи и цепи с тремя скоростями, состоящие из полимерных роликов, которые могут напрямую транспортировать поддоны.
Доступны такие применимые элементы, как насадки A-1, A-2, K-1 и K-2, боковые ролики, верхние ролики, не требующие смазки типы, нержавеющие и никелированные.
Цепь двухшаговая для конвейера (стандарт)
Двухшаговая цепь для конвейера имеет два типа роликов: S-образную (конец номера подшипника 0) и R-тип (конец номера подшипника 2).
Этот продукт можно использовать как небольшой высокоточный конвейер, установив на него различные стандартизированные насадки.
Также доступны версии из никелированной и нержавеющей стали.
Номер цепи ： KCM C2040 ～ C2120H 、 KCM C2042 ～ C2122H
Цепь с двойным шагом для конвейера (DL)
В этой двухшаговой цепи материал роликов R-типа был заменен на смолу (DL), чтобы уменьшить ее вес и шум при работе.В дополнение к стандартной версии доступны версии с никелированием и нержавеющей сталью.
Номер цепи ： KCM C2042 DL, C2052 DL, C2062 DL, C2062H DL, C2082 DL, C2082H DL, C2102H DL, C2122H DL
Роликовая цепь с приспособлениями (тип A ・ K)
Это точно обработанная роликовая цепь с насадками. Эта цепь является оптимальным выбором для высокоточной передачи с малым шагом для небольшого конвейера.- Стандартная насадка ：
- Приставка A-1 ・ Приставка K-1 ・ Приставка SA-1 ・ Приставка SK-1
Номер цепи ： KCM 25, 35, 40, 50, 60, 80, 100, 120
- Широкая насадка ：
- Приставка WA-1, WA-2 ・ Приставка WK-1, WK-2 ・ Приставка WSA-1, WSA-2 ・ Приставка WSK-1, WSK-2
Номер цепи ： KCM 40, 50, 60, 80
Двухшаговая роликовая цепь с насадкой (тип A ・ K)
Это двухшаговые роликовые цепи с точно обработанными насадками.Эта цепь подходит для высокоточной передачи на небольшой конвейер.
- Стандартная насадка ：
- Приставка A-1 ・ Приставка K-1 ・ Приставка SA-1 ・ Приставка SK-1
Номер цепи ： KCM C2040 ～ C2120H, KCM C2042 ～ C2122H
Роликовая цепь с насадкой (тип EP)
Штифт крепления этой цепи был расширен.
- EP приложение:
- Направьте крепления EP внутрь, сделайте две цепи параллельными и прикрепите трубу и крепеж к этим креплениям перед использованием цепи.
Номер цепи ： KCM 40, 50, 60, 80, 100, 120, 140, 160
Цепь двухшаговая с насадкой (тип EP ・ G)
Штифтовое крепление этой цепи было расширено.- EP приложение:
- Направьте крепления EP внутрь, сделайте две цепи параллельными и прикрепите трубу и крепеж к этим креплениям перед использованием цепи.
- G Приставка:
- Крепления G представляют собой соединительную пластину с отверстием в средней точке.Роликовые цепи с креплениями G-типа располагаются параллельно друг другу с использованием штифтов или стержней, вставленных в средние отверстия (ПРИМЕЧАНИЕ: при использовании роликовых цепей R-типа обратите внимание на звездочки)
Номер цепи ： KCM C2040 ～ C2120H, KCM C2042 ～ C2122H
Роликовая цепь с боковым роликом
Эта цепь со свободным потоком может транспортировать или накапливать материалы в непрерывно работающей цепи.Стандартная роликовая цепь оснащена боковыми роликами для свободного движения, что позволяет быстро переносить или накапливать на них материалы.Макет возвратной линии также прост и компактен. Доступны боковые ролики из стали, пластика и резины. Подбирайте их по видам перемещаемых товаров.
Существует два типа формирования: 1P с альтернативной стороной (зигзагообразный тип) и 2P с обеих сторон (параллельный тип)
Номер цепи ： KCM 40, 50, 60, 80
Двухшаговая цепь с боковым роликом
Роликовые цепиR включают резиновые и резиновые шины, а также стандартные стальные цепи, как и для боковых роликов.Пожалуйста, выбирайте в соответствии с типом перевозимых предметов и условиями окружающей среды. Существует два типа формирования: 1P с альтернативной стороной (зигзагообразный тип) и 2P с обеих сторон (параллельный тип)
Номер цепи ： KCM C2040 ～ C2120H, KCM C2042 ～ C2122H
Цепь с верхним роликом (TR)
Эта цепь имеет транспортировочные ролики, прикрепленные к верхнему центру ее шага цепи, и может транспортировать и накапливать материалы, как это делают цепи с боковыми роликами.
Материалы этих верхних роликов включают полимерную и резиновую шину, а также стандартную сталь для бокового ролика.
- При интервале установки верхних роликов 1P
- При интервале установки верхних роликов 2P
Номер цепи ： KCM 40, 50, 60, 80, 100
Номер цепи ： KCM C2040 ～ C2100H, KCM C2042 ～ C2102H
Цепь с двойным шагом и заусенцами
Эта цепь имеет насадку с заусенцами и резьбой.Это позволяет легко установить ламели.
Стандартная насадка ： Насадка A-1, насадка A-2, насадка K-1, насадка K-2
Номер цепи ： KCM C2040 ～ C2080H, KCM C2042 ～ C2082H
Цепь с защелкой на верхней пластине
Только установка насадки для смолы может сделать возможным использование ее в качестве конвейера Скотта. Благодаря конструкции, которая может изгибаться в поперечном направлении, тип SUS может достигать криволинейного движения.Примечание: степень прогиба спины ограничена.Обратите внимание на дизайн возвратной секции.
Номер цепи
Тип SU ： Для прямой транспортировки ： KCM 40SU, 60SU
Тип SUC ： Для изогнутой транспортировки ： KCM 60SUC
Цепь без смазки
Цепь KCM, не требующая смазки, — это цепь, не требующая технического обслуживания, обладающая способностью к самосмазке с помощью специальной масляной втулки.Пожалуйста, используйте этот продукт в местах, где масляная пропитка нежелательна или где масляная пропитка затруднена.
- NL: Ролики обеспечивают гладкое сцепление со звездочками.
- Также доступны никелированная версия и различные насадки.
- Используйте эту цепь при скорости цепи 150 м / мин или ниже.
- Следует использовать в диапазоне обычных рабочих температур (от -10 C до +150 ﾟ C).
Номер цепи
NL Цепь с двойным шагом ： KCM C2040 NL ～ C2080NL, KCM C2042 NL ～ C2082 NL
NL роликовая цепь ： KCM C40 NL ～ C80NL
NL роликовая цепь овального типа ： KCM C40 FNL 904, C12 50 KNM , 60NL, 80NL
Цепь без масла из жаропрочной и коррозионно-стойкой нержавеющей стали (SOS)
Особенности сети SOS
- Масляная пропитка не требуется. Чистая рабочая среда может поддерживаться без загрязнения агрегата за счет пропитки маслом. (* 1) (* 2)
- Поскольку используется смазочное масло, зарегистрированное в NSF-h2 (применимо к любому месту, где ожидается случайный контакт с пищевыми продуктами), цепь можно безопасно использовать для оборудования пищевой промышленности. Также доступны продукты с пропиткой индустриальным смазочным маслом.
- Эта цепь совместима со стандартными роликовыми цепями и допускает стандартные насадки.
- Стандартные звездочки можно использовать как для многожильных, так и для однорядных цепей.
Чистая рабочая среда может поддерживаться без загрязнения агрегата за счет пропитки маслом. (* 1) (* 2) Сама цепь может использоваться в диапазоне низких и высоких температур (от -20 C до 400 ﾟ C). (* 3)
Примечание)
* 1. Если при использовании цепи из нержавеющей стали нет проблем, смажьте ее перед использованием.
* 2. Не использовать в полностью обезжиренном состоянии.
* 3. Чтобы добиться наилучших характеристик пропитанной маслом втулки, используйте эту цепь в диапазоне температур от -10 ﾟ C до 250 ﾟ C.
* Втулка может быстро изнашиваться в пыльной среде. Кроме того, разбрызгивание воды и более высокие температуры облегчают отгонку масла из пропитанного маслом втулки и сокращают срок его службы.
Номер цепи
Цепь из нержавеющей стали (SOS) ： KCM C40 SOS ～ C80 SOS, KCM C2040 SOS ～ C2080 SOS, KCM C2042 SOS ～ C2082 SOS
Цепь с двойным шагом из жаропрочной и коррозионно-стойкой нержавеющей стали (SS)
Для всех звеньев этой цепи используется аустенитная нержавеющая сталь SUS304 (18Cr-8Ni).Он подходит для окружающей среды, требующей термостойкости (от -20 до 400 ﾟ C), коррозионной стойкости и эстетики.
Примечание. Цепь из нержавеющей стали с двойным шагом KCM обладает слабым магнетизмом, так как она прошла холодную обработку.
Номер цепи
Цепь с двойным шагом из нержавеющей стали (SOS) ： KCM C2040 SS ～ C2100H SS, KCM C2042 SS ～ C2102H SS
Двухшаговая цепь из усиленной нержавеющей стали (AS)
Для реализации этого продукта штифты и ролики цепи SS были заменены на те, которые сделаны из нержавеющей стали с дисперсионным упрочнением, чтобы улучшить ее допустимую нагрузку.
Его максимально допустимая нагрузка в 1,5 раза больше, чем у цепи SS. Пожалуйста, используйте это, если цепь SS не будет соответствовать допустимой нагрузке.
Ее коррозионная стойкость немного ниже, чем у цепи SS. Его рабочая температура составляет от -20 ﾟ C до +400 ﾟ C.
Примечание. Этот продукт обладает магнетизмом, так как содержит нержавеющую сталь, закаленную дисперсионным слоем.
Номер цепи
Усиленные двухшаговые цепи из нержавеющей стали ： KCM C2040 AS ～ C2080 AS
Боковая дуга (SB) Цепь
Эта цепь изгибается вбок.Он может легко совершать криволинейные движения с помощью стандартных звездочек.
Эту цепь можно использовать для привода изогнутого роликового конвейера или для изогнутого транспортного конвейера путем установки ее крепления.
Номер цепи
Тип роликовой цепи ： KCM 40 SB ～ 80 SB
Тип цепи с двойным шагом ：
Тип ролика S ： KCM C2040 SB ～ C2080H SB
R роликового типа ： KCM C2042 SB ～ C2082H SB
Цепь с полым штифтом (HP)
В этой цепочке каждый компонент между собой соединен полым штифтом.Использование полого штифта позволяет легко устанавливать насадки.Также доступны версии из нержавеющей стали и с различной обработкой поверхности.
Для этого типа цепи могут использоваться звездочки, предназначенные для стандартных и двухшаговых цепей.
Номер цепи
Тип роликовой цепи ： KCM 40 HP ～ 80 HP
Тип двухшаговой цепи ：
S роликовый (втулочный) type KCM C2040 HP ～ C2080 HP
R роликовый тип ： KCM C2042 HP ～ C2082 HP
Несущая роликовая цепь (CY)
Это новый тип цепи со свободным потоком, заменяющий цепь с верхним роликом.Расположение транспортных роликов на линии наклона обеспечивает более стабильную транспортировку по сравнению с роликами верхнего типа.
Выберите материал ролика из пластика (DN), токопроводящего инженерного пластика (DNC) или стали (HS) в соответствии с условиями нагрузки.
Номер цепи
Цепь карьерная роликовая ： KCM CY2030 (DN ・ DNC ・ HS) ～ CY2060 (DN ・ DNC ・ HS)
Трехскоростная цепь (CZ)
Специальная роликовая конструкция этой цепи требует только приблизительно 1/2.5 скорость цепи по сравнению со скоростью ее поддона. Поэтому это оптимальный выбор для лески, требующей бесшумности в работе. Кроме того, поскольку он несет отличную стартовую ответственность после накопления по сравнению с обычной цепочкой с прямым потоком, это лучший выбор для сборочной линии, которая повторяет транспортировку и застой.
Выберите материал ролика, соответствующий условиям нагрузки для несущих цепей.
Для роликов доступно несколько материалов, таких как инженерный пластик для низкой нагрузки (DP), проводящий инженерный пластик для низкой нагрузки (DPC), инженерный пластик для средней нагрузки (DN), проводящий инженерный пластик для средней нагрузки (DNC) и сталь. для высоких нагрузок (HS).
Номер цепи
Трехскоростная цепь ： KCM CZ2030 (DP ・ DPC ・ DN ・ DNC ・ HS) ～ CZ2060 (DP ・ DPC ・ DN ・ DNC ・ HS)
Выбор малой конвейерной цепи
Выбор малой конвейерной цепи
Подбор малой конвейерной цепи можно произвести следующим образом:- Ориентировочно определите тип цепи с учетом способа передачи.
- Проверить допустимую нагрузку на ролики.
- Проверить максимальное натяжение цепи.
- Проверить условия транспортировки.
- Определите размер цепи.
После выбора цепи перейдите на страницу выбора роликовой цепи для получения документации по выбору методов смазки и соответствующих смазочных масел.
