Рабочий цикл четырехтактного двигателя — особенности, схема и описание. Рабочий цикл четырехкратного двигателя проходит за

Вопросы разобранные в статье

Общий принцип действия

Двигатель работает следующим образом. В камеру сгорания попадает топливная смесь, далее она сжимается под воздействием поршня. После этого смесь воспламеняется. Это приводит к расширению продуктов сгорания, они давят на поршень и выходят из цилиндра.

В двухтактных двигателях один оборот коленчатого вала совершается в два такта. Четырехтактный поршневой двигатель совершает рабочий цикл за два оборота коленчатого вала. Двигатели оснащаются ГРМ. Что это за механизм? Это элемент, который позволяет впускать топливную смесь в камеры и выпускать оттуда продукты сгорания. Обмен газов осуществляется в момент отдельного оборота коленчатого вала. Газообмен происходит за счет движения поршня.

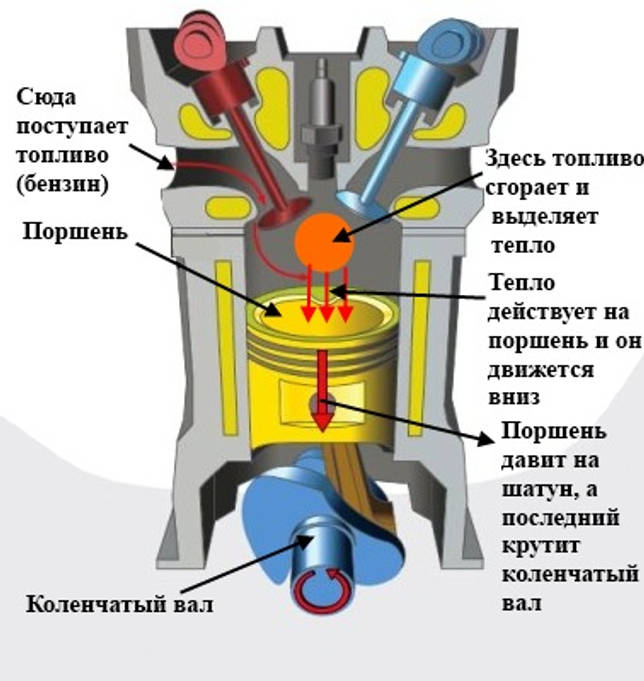

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

• цилиндр;
• поршень – выполняет возвратно-поступательные движения внутри цилиндра;
• клапан впуска – управляет процессом подачи топливовоздушной смеси в камеру сгорания;
• клапан выпуска – управляет процессом выброса отработавших газов из цилиндра;
• свеча зажигания – осуществляет воспламенение образовавшейся топливовоздушной смеси;
• коленчатый вал;
• распределительный вал – управляет открытием и закрытием клапанов;
• ременной или цепной привод;
• кривошипно-шатунный механизм – переводит движение поршня во вращение коленчатого вала.

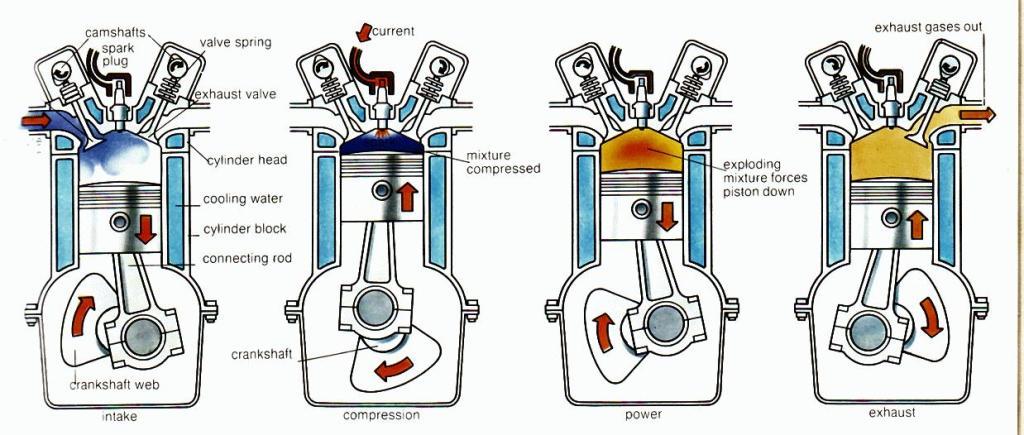

Рабочий цикл четырехтактного двигателя

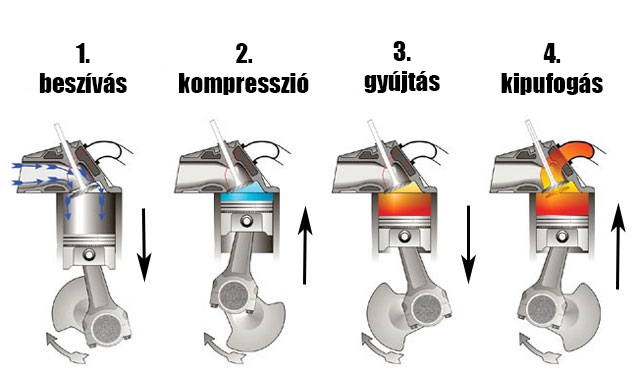

Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

1. Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
2. Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
3. Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
4. Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

В ходе каждого такта коленчатый вал двигателя совершает поворот на 180°. За полный рабочий цикл коленвал поворачивается на 720°.

Четырехтактный двигатель получил широкое распространение.

Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.

В четырёхтактном дизеле рабочие процессы происходят следующим образом.

Поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива.

– Такт расширения, или рабочий ход При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом высокого давления (ТНВД). Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. Под действием давления газов поршень перемещается от ВМТ к НМТ. Происходит рабочий ход.

– Такт выпуска Поршень перемещается от НМТ к ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

На этом видео показана работа реального двигателя. Камера встроена в цилиндр блока.

Рабочий цикл 4-х тактного бензинового двигателя

Итак, тема нашего занятия: «Рабочий цикл четырехтактного бензинового двигателя».

Цель, которая будет стоять перед нами — разобраться, из чего состоит рабочий цикл четырехтактного бензинового двигателя?

Я надеюсь, что ответ на этот вопрос вы найдете в течение нашего занятия.

«Ребята, как вы думаете, что такое рабочий цикл четырехтактного бензинового двигателя?»

Рабочий цикл четырёхтактного бензинового двигателя состоит из тактов впуска, сжатия, расширения, и выпуска (рис. 4.1).

Такт впуска. При такте впуска поршень в цилиндре перемещается от в. м.т. до н.м.т. Коленчатый вал поворачивается под действием стартера (если производится запуск двигателя) или по инерции от маховика и/или крутящего момента, создаваемого поршнями других цилиндров (если двигатель работает). Впускные клапаны при такте впуска открыты, выпускные закрыты. За счёт разрежения, создаваемого движущимся поршнем, топливно-воздушная смесь из впускного трубопровода через открытые впускные клапаны поступает в цилиндр. Разрежение в цилиндре на такте впуска может достигать 0,07 МПа. Разряжение в 0,07 МПа является существенной величиной и определяет чувствительность двигателя к негерметичности соединений, через которые в цилиндр поступает «лишний» воздух. «Лишний» воздух обедняет рабочую смесь, что приводит к неустойчивой работе двигателя, особенно на режиме холостого хода. Температура в цилиндре к концу такта впуска опускается до 130 – 100°С. Клапаны, стенки камеры сгорания и стенки цилиндров, поршни и другие детали ЦПГ охлаждаются новой порцией смеси, заполняющей цилиндр. Пройдя нижнюю мёртвую точку, поршень начинает движение к верхней мёртвой точке при такте сжатия. Такт сжатия. Поршень движется к в.м.т., но сжатие смеси начинается не тогда когда поршень начинает движение «вверх» а спустя некоторое время после этого, когда закроется впускной клапан. Время открытия и закрытия как впускных, так и выпускных клапанов, как правило, не совпадает с моментом прихода поршня в мёртвую точку. Открытие клапанов происходит раньше этого момента, а закрытие позже, что необходимо для более полного наполнения цилиндров свежей порцией горючей смеси и для лучшей очистки цилиндров от отработавших газов. Время открытия и закрытия клапанов удобно выражать в углах поворота коленчатого вала, так как угол поворота проще измерить и проконтролировать. В этом случае говорят об углах опережения открытия и углах запаздывания закрытия клапанов относительно мёртвых точек. При сжатии рабочей смеси в цилиндре растёт давление и температура, которые достигают максимума при приближении поршня к в. м.т. (8 –14 кгс/см2 и 400 — 500°С, соответственно). В конце такта сжатия (поршень не доходит до в.м.т. на 1 — 30° по углу поворота КВ) смесь в цилиндре воспламеняется от электрической искры и сгорает. Температура горения топливной смеси бензиновых двигателей может достигать 2800°С. Под воздействием температуры давление газов в цилиндре возрастает до 30 – 70 кгс/см2 и поршень начинает движение к н.м.т., совершая полезную работу, т.е. через шатун вращает коленчатый вал двигателя. Воспламенение (зажигание) рабочей смеси в камере сгорания происходит раньше прихода поршня в в.м.т. Такое зажигание называетсяранним зажиганием. Физический смысл необходимости «раннего» воспламенения смеси упрощённо сводится к следующему: Топливо необходимо сжечь к моменту прихода поршня в верхнюю мёртвую точку, для того чтобы максимальное давление газов начало действовать на поршень с началом его движения к н.м.т. В этом случае мощность двигателя будет наибольшей, а расход топлива оптимальным. Если смесь сгорает до прихода поршня в в. м.т., зажигание слишком раннее, если смесь горит при движении поршня к н.м.т. – зажигание позднее (на самом деле процесс горения смеси продолжается некоторое время при такте рабочего хода). Как при чрезмерно раннем, так и позднем зажигании, рабочие характеристики двигателя ухудшаются. Так как с увеличением оборотов коленчатого вала двигателя поршень движется быстрее, то и зажигание должно быть более ранним. Время воспламенения топливной смеси (также как и время открытия – закрытия клапанов) выражается в углах поворота коленчатого вала относительно в.м.т. и называется углом опережения зажигания. В зависимости от оборотов КВ угол опережения зажигания современных двигателей меняется в пределах от 0 до 30 и, иногда более градусов. Угол опережения зажигания, устанавливаемый для оборотов «холостого хода», называется начальным углом опережения зажигания. Такт расширения. Пройдя верхнюю мёртвую точку, поршень движется к н.м.т. под давлением расширяющихся газов. Процесс сгорания смеси начинается до прихода поршня в в. м.т. в конце предыдущего такта и длится 40 — 60° в углах поворота КВ. Впускные и выпускные клапаны закрыты, но за 45 — 60° до прихода поршня в н.м.т. начинает открываться выпускной клапан. С открытием выпускных клапанов давление в цилиндре быстро снижается до 5 – 3кгс/см2, температура к концу такта опускается до 1300 — 900°С. К моменту перехода поршнем нижней мёртвой точки выпускной клапан будет полностью открыт, а цилиндр «готов» к очистке от отработавших газов. Такт выпуска. Двигающийся к верхней мёртвой точке поршень, через выпускные клапаны, вытесняет отработавшие газы в систему выпуска двигателя. Вследствие сопротивления выпускной системы и ряда других факторов, часть отработавших газов остаётся в цилиндре и участвует при последующем такте впуска в смесеобразовании, часть газов на впуске искусственно возвращается в цилиндр (рециркулируется), с целью снижения содержания в отработавших газах окислов азота. Давление в конце такта выпуска немногим больше атмосферного, температура опускается до 400 — 300°С. За 9 — 40° до прихода поршня в в.м.т. открывается впускной клапан. Выпускной клапан при этом продолжает быть открытым вплоть до начала очередного такта впуска, и некоторое время спустя, после того как поршень начнёт движение «вниз». Угол поворота кривошипа коленчатого вала, при котором впускной и выпускной клапаны одновременно приоткрыты, называется углом перекрытия клапанов. Моменты открытия и закрытия клапанов, выраженные в углах поворота коленчатого вала относительно мёртвых точек, называют фазами газораспределения. Фазы газораспределения «среднестатистического» бензинового двигателя, в виде круговой диаграммы, показаны на рис. 4.2.

При дальнейшем вращении КВ, рассмотренные нами такты будут чередоваться в той же последовательности. Как мы видим, протекание того или иного такта в цилиндре двигателя зависит от положения клапанов (открыты или закрыты) и направления движения поршня. Например, такт впуска возможен, если поршень движется вниз, впускные клапаны открыты, а выпускные закрыты. За своевременное открытие – закрытие клапанов «отвечает» распределительный вал, за направление движения поршней – коленчатый вал. Для обеспечения рабочего цикла двигателя работа кривошипно-шатунного и газораспределительного механизмов должна быть синхронизирована. «Синхронизация» обеспечивается установкой коленчатого и распределительного валов в «стартовую позицию» по специальным меткам, выбитым на шкивах валов и корпусных деталях двигателя и получившим название — «метки фаз газораспределения». Если метки фаз газораспределения, по каким либо причинам не совпадают (например, при сборке двигателя механик не обеспечил правильную установку валов) двигатель будет работать неустойчиво или попросту не заведётся. В худшем случае может произойти поломка двигателя из-за «встречи» (столкновения) клапана и поршня. Типовое расположение меток на шкивах коленчатых и распределительных валов показано на рис. 4.3.

История

Первое устройство, напоминающее четырехтактный мотор, изобрели Феличче Матоци и Евгений Барсанти. Но данное изобретение невероятным образом утеряли. Лишь в 1861 году похожий агрегат запатентовали.

А первый пригодный к использованию двигатель разработал инженер из Германии Николаус Отто. Мотор получил имя изобретателя, а рабочий цикл четырехтактного двигателя также носит имя этого инженера.

Двухтактный двигатель.

Двухтактный и четырехтактный цикл схожи лишь тем, что в них присутствует сжатие и расширение рабочего тела. Такты наполнения топливом двигателя и его последующей очистки от продуктов сгорания заменены продувкой двигателя вблизи НМТ положения поршня. А весь рабочий цикл укладывается в течение одного оборота коленвала.

Если говорить о двухтактном цикле, то он делится на следующие такты: изначально, поршень поднимается вверх, сжимая рабочую смесь в цилиндре, а также создавая разрежение в кривошипной камере. Клапан впускного коллектора открывается от воздействия этого разряжения, и новая порция горючей смеси (зачастую с добавлением масла) втягивается в кривошипную камеру. При опускании поршня вниз закрывается клапан в кривошипной камере, а также повышается давление. В остальном же: поджег, сгорание топлива, и расширение рабочего тела происходят идентично, как и в четырехтактных двигателях. Но есть один нюанс, в момент, когда поршень опускается, примерно за 60° до НМТ открывается выпускное окно (поршень перестает его перекрывать). Выхлопные газы, находящиеся под большим давлением, устремляются в выпускной коллектор через это окно. Немного позже, поршень открывает и впускное окно, которое расположено со стороны впускного коллектора. Новая порция топлива из кривошипной камеры, попадает в рабочий объем цилиндра, под воздействием опускающегося поршня, и вытесняет оставшиеся отработанные газы. При этом, небольшая часть рабочей смеси попадает в выпускной коллектор, однако на обратном ходе поршня она втягивается обратно в кривошипную камеру.

Основные отличия четырехтактных моторов

В двухтактном двигателе поршневые и цилиндровые пальцы, коленчатый вал, подшипники и компрессионные кольца смазываются за счет масла, которое доливают в топливо. В четырехтактном моторе все узлы установлены в масляной ванне. Это существенное отличие. Поэтому в четырехтактном агрегате нет необходимости смешивать масла и бензин.

Преимущества системы заключаются в том, что на зеркале в цилиндрах и на стенках глушителя количество нагара значительно меньше. Еще одно отличие – в двухтактных двигателях в выхлопную трубу попадает горючая смесь.

Работа двигателя

Вне зависимости от типа мотора, принцип его работы аналогичен. Сегодня существуют карбюраторные моторы, дизельные, инжекторные. Во всех моделях происходит один и тот же рабочий цикл четырехтактного двигателя. Давайте подробно рассмотрим, какие же процессы работают внутри мотора и заставляют его приходить в движение.

Четырехтактный цикл – это последовательность из четырех рабочих тактов. За начало обычно принимается такт, когда в камеры сгорания попадает горючая смесь. Хоть за время его течения в двигателе проходят и другие действия, обозначаемый такт – это один рабочий процесс. К примеру, такт сжатия – это не только сжатие. В этот период смесь перемешивается в цилиндрах, начинается формирование газа, она воспламеняется.

То же самое можно сказать и о других этапах работы двигателя. Самое важное здесь то, что разные процессы для лучшего понимания и упрощения рабочего цикла четырехтактного двигателя раскладывают лишь на четыре такта.

Особенности работы двухтактных моторов

Основой того, чем отличается двухтактный двигатель от четырехтактного, можно назвать тот факт, что в первом за один рабочий цикл коленвал совершает два оборота, а во втором весь рабочий цикл укладывается в один оборот коленвала (360°). Поршень при этом совершает лишь два хода. Процессы, происходящие в камере сгорания в течение рабочего цикла у двухтактного мотора, не отличаются от четырехтактных, но впуск горючей смеси и выпуск отработавших газов выполняются одновременно с тактами сжатия и расширения.

Процесс одновременного удаления отработавших газов и нагнетания в цилиндр свежего заряда, происходящий в двухтактном двигателе, получил название продувка.

Принцип работы простейшего двухтактного двигателя заключается в следующем:

1. Такт сжатия. В начале цикла поршень находится в НМТ и движется в положение ВМТ такта сжатия. При этом происходит перекрытие окна продувки (впуска), а затем канала выпуска. В момент, когда поршень закрывает окно выпуска, начинается сжатие горючей смеси, и в пространстве под поршнем возникает разрежение. Это обеспечивает нагнетание топлива в камеру через приоткрытый клапан впуска.
2. Такт расширения (рабочего хода). Когда поршень приближается к ВМТ, происходит срабатывание свечи зажигания, и горючая смесь воспламеняется. Это провоцирует резкое повышение давления и температуры, в результате чего поршень начинает движение вниз. Таким образом, газы совершают полезную работу, а поршень при движении к НМТ увеличивает компрессию топливовоздушной смеси. С ростом давления клапан начинает закрываться и препятствует попаданию горючей смеси во впускной коллектор. При достижении поршнем выпускного окна, происходит открытие последнего, и отработавшие газы удаляются в систему выхлопа. Давление в камере снижается, а дальнейшее движение поршня открывает канал продувки и топливовоздушная смесь подается в камеру, вытесняя отработавшие газы.

В зависимости от того, как реализована система продувки в устройстве двухтактного двигателя, их разделяют на разные типы:

• С контурной кривошипно-камерной продувкой. Горючая смесь подается в камеру цилиндра напрямую из картера двигателя. При этом она всасывается в момент движения поршня к ВМТ, а при движении поршня к НМТ обеспечивается продувка за счет избыточного давления.
• С клапанно-щелевой продувкой. Применяется для одноцилиндровых двигателей. Газораспределение реализуется путем перекрытия окон, выполненных в стенке цилиндра.
• С прямоточной продувкой. В такой конструкции впуск выполняется через специальные продувочные окна, выполненные по окружности цилиндра в его нижней части. В свою очередь, выпуск реализуется через выхлопной клапан.
• С использованием продувочных насосов. Применяется на многоцилиндровых двухтактных двигателях. При этом воздух для продувки сжимается специальным компрессором.

В отличие от четырехтактного, двухтактный двигатель не имеет системы газораспределения. Не требуют такие конструкции и организации сложной системы смазки. С другой стороны, четырехтактные моторы более экономичны по расходу топлива, а также меньше подвержены вибрации и обеспечивают более чистый выхлоп.

Впуск

Итак, в камере сгорания силового агрегата циклы преобразований энергии начинаются с реакции горения топливной смеси. При этом поршень находится в самой верхней своей точке (положение ВМТ), а затем движется вниз. В результате в камере сгорания двигателя возникает разрежение. Под его воздействием горючая жидкость всасывает топливо. Впускной клапан при этом находится в открытом положении, а выпускной закрыт.

Когда поршень начинает движение вниз, то над ним увеличивается объем. Это и вызывает разрежение. Оно составляет примерно 0,071-0,093 МПа. Таким образом, в камеру сгорания попадает бензин. В инжекторных двигателях топливо впрыскивается форсункой. После поступления смеси в цилиндр ее температура может составлять 75 до 125 градусов.

То, как сильно цилиндр будет заполнен топливной смесью, определяют по коэффициентам заполнения. Для двигателей с карбюраторной системой питания данный показатель составит от 0,64 до 0,74. Чем выше значение коэффициента, тем более мощный мотор.

Эксплуатационные показатели в сравнении

Сопоставляя двухтактный двигатель и четырехтактный двигатель, разницу между ними можно заметить не только в устройстве, но и в эксплуатационных характеристиках. Сравнивать их можно по следующим показателям:

• литровая мощность;
• удельная мощность;
• экономичность;
• экологичность;
• шумность;
• ресурс работы;
• простота обслуживания;
• вес;
• цена.

Литровой называется мощность, снимаемая с литра объёма цилиндра. Теоретически она должна быть в два раза больше у двухтактного. Однако на деле этот показатель составляет 1,5−1,8. Сказывается неполное использование рабочего хода газов, затраты энергии на продувку, неполное сгорание и потери топлива.

Первый такт — впуск.

Поршень перемещается с ВМТ в НМТ. Освобождающаяся над поршневая полость цилиндра заполняется горючей смесью через открытый впускной клапан из-за возникающего разрежения. Горючая смесь, поступая в цилиндр, смешивается с остатками отработавших газов от предыдущего цикла, образует рабочую смесь. В конце такта давление в цилиндре составляет 0,07—0,95 МПа, температура — 350—390 К, коэффициент наполнения цилиндра — 0,6—0,7.

Рабочий ход

Это третий такт рабочего цикла четырехтактного двигателя внутреннего сгорания. Он самый важный в работе силового агрегата. Именно на данном этапе работы двигателя энергия от сгорания топлива преобразуется в механическую, заставляющую вращаться коленчатый вал.

Когда поршень находится в позиции, близкой к ВМТ, еще в процессе сжатия топливная смесь принудительным образом воспламеняется от свечи зажигания двигателя. Топливный заряд сгорает очень быстро. Еще до начала этого такта сгоревшие газы имеют максимальное значение давления. Эти газы являются рабочим телом, сжатым в небольшом объеме камеры сгорания двигателя. Когда поршень начнет двигаться вниз, газы начинают интенсивно расширяться, высвобождая энергию.

Среди всех тактов рабочего цикла четырехцилиндрового двигателя именно этот самый полезный. Он функционирует на нагрузку агрегата. Только на этом этапе коленвал получает разгонное ускорение. Во всех прочих мотор не вырабатывает энергию, а потребляет ее от того же коленчатого вала.

Основы работы и конструкции двигателя

Рабочий цикл четырехтактного карбюраторного двигателя

В отличие от дизеля у карбюраторного двигателя воздух и топливо поступают в цилиндр одновременно в виде горючей смеси, приготовленной карбюратором.

Воспламенение горючей смеси происходит от искры, которая образуется в искровой свече зажигания, установленной в головке цилиндра.

Рабочий цикл четырехтактного карбюраторного двигателя протекает следующим образом.

Впуск. Поршень перемещается вниз. Впускной клапан открыт. Вследствие разрежения внутрь цилиндра через впускной канал поступает горючая смесь, которая перемешивается с остаточными газами, в результате чего образуется рабочая смесь.

Сжатие. Поршень движется вверх. Впускной и выпускной клапаны закрыты.

Объем над поршнем уменьшается, и рабочая смесь сжимается, благодаря чему улучшается испарение и перемешивание паров бензина с воздухом. К концу такта давление достигает 1,0… 1,2 МПа, а температура — 350… 400°С.

Рабочий ход или сгорание и расширение. Оба клапана закрыты. В конце такта сжатия рабочая смесь воспламеняется от искры.

Поршень под действием давления расширяющихся газов перемещается от в.м.т. к н.м.т. Давление газов достигает 2,5…4,0 МПа, а температура доходит до 2300°С.

Выпуск

После совершения газами полезной работы они должны выйти из цилиндра, чтобы освободилось место для новой порции горюче-воздушной смеси. Это последний такт в рабочем цикле четырехтактного двигателя.

Газы на этом этапе находятся под давлением, существенно превышающем атмосферное. Температура к концу такта снижается примерно до 700 градусов. Коленвал посредством шатуна двигает поршень к ВМТ. Далее открывается выпускной клапан, газы выталкиваются в атмосферу через выхлопную систему. Что касается давления, то оно высокое только в самом начале. В конце такта оно снижается до 0,120 МПа. Естественно, полностью избавиться от продуктов сгорания в цилиндре невозможно. Поэтому они при следующем такте впуска смешиваются с топливной смесью.

Такт расширения газов в дизельном двигателе

Когда поршень дизельного двигателя еще не дошел до верхней точки примерно на 30 градусов по коленвалу, ТНВД через форсунку подает в цилиндр топливо под высоким давлением. Значение в 18 МПа необходимо, чтобы горючее могло тонко распыляться и распределиться по всему объему в цилиндре.

Далее топливо под действием высоких температур воспламеняется и быстро сгорает. Поршень движется к нижней точке. Температура внутри цилиндра в этот момент составляет около 2000 градусов. К концу такта температура снижается.

Описание рабочего цикла четырехтактного двс

На автомобилях устанавливают поршневые двигатели внутреннего сгорания (ДВС), у которых топливо сгорает внутри цилиндра. В основу их действия положено свойство газов расширяться при нагревании. Рассмотрим принцип устройства и работы двигателя внутреннего сгорания (ДВС), а также его рабочие циклы.

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным.

Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска.

• Принцип работы ДВС (для просмотра нажмите на кнопку иллюстрации – Фото 2-5

Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ). Подробнее в статье “как устроены бензиновые и дизельные двигатели”.

Впуск. По мере того, как коленчатый вал двигателя делает первый полуоборот, поршень перемещается от ВМТ к НМТ, впускной клапан открыт, выпускной клапан закрыт. В цилиндре создается разряжение, вследствие чего свежий заряд горючей смеси, состоящий из паров бензина и воздуха, засасывается через впускной газопровод в цилиндр и, смешиваясь с остаточными отработавшими газами, образует рабочую смесь.

Сжатие. После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала (второй полуоборот) поршень перемещается от НМТ к ВМТ при закрытых клапанах. По мере уменьшения объема температура и давление рабочей смеси повышаются.

Расширение или рабочий ход. В конце такта сжатия рабочая смесь воспламеняется от электрической искры и быстро сгорает, вследствие чего температура и давление образующихся газов резко возрастает, поршень при этом перемещается от ВМТ к НМТ. В процессе такта расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип приводит во вращение коленчатый вал.

При расширении газы совершают полезную работу, поэтому ход поршня при третьем полуобороте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня, при нахождении его около НМТ открывается выпускной клапан, давление в цилиндре снижается до 0.3 – 0.75 МПа, а температура до 950 – 1200оС.

Выпуск. При четвертом полуобороте коленчатого вала поршень перемещается от НМТ к ВМТ. При этом выпускной клапан открыт, и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной газопровод.

В отличие от бензинового двигателя, при такте “впуск” в цилиндры дизеля поступает чистый воздух. Во время такта “сжатие” воздух нагревается до 600оС. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Как протекает рабочий цикл четырехтактного карбюраторного двигателя?

Рабочий цикл четырехтактного карбюраторного двигателя

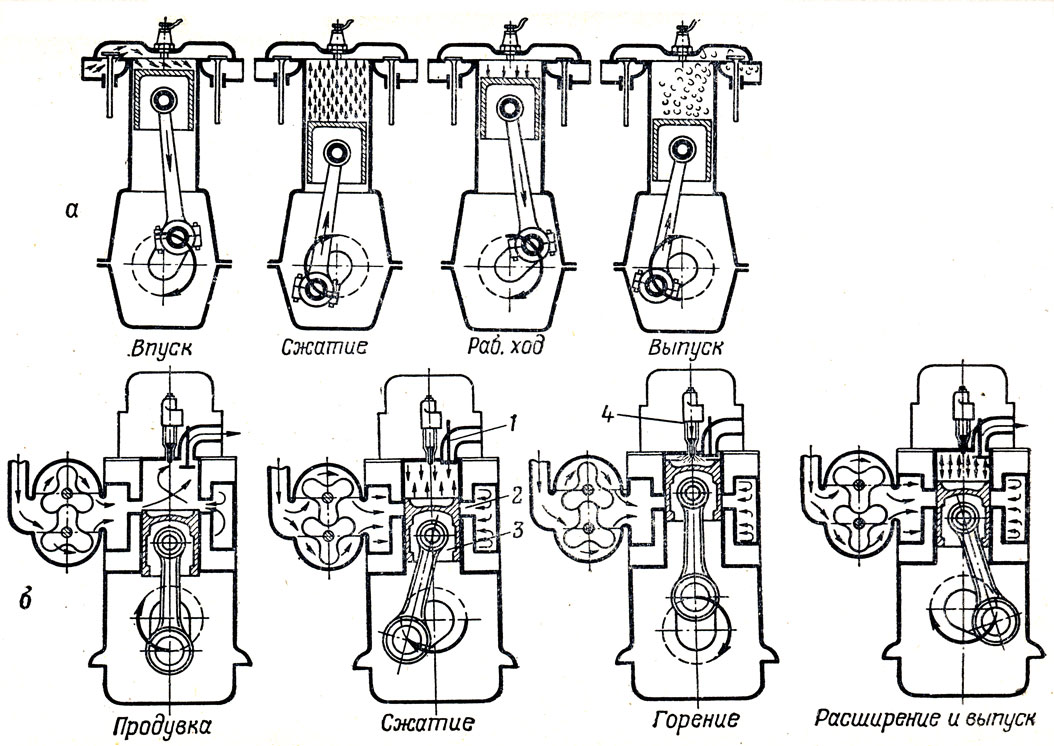

Рабочий цикл (рис. 2, а) совершается за два оборота коленчатого вала. Цикл состоит из пяти процессов: впуска, сжатия, горения, расширения и выпуска. Эти пять рабочих процессов происходят за четыре хода поршня и составляют четыре такта: впуск, сжатие, рабочий ход и выпуск. Рабочий ход состоит из двух рабочих процессов – горения и расширения. Остальные такты состоят каждый из одного рабочего процесса.

Впуск – это процесс заполнения цилиндра двигателя свежим зарядом (горючей смесью). Поршень движется от в. м. т. к н. м. т. Объем над поршнем увеличивается. В цилиндре создается разрежение, и через открытый впускной клапан цилиндр заполняется горючей смесью, которая внутри цилиндра смешивается с продуктами сгорания, оставшимися от предыдущего цикла. Так образуется рабочая смесь.

Когда коленчатый вал повернется на 180°, цилиндр заполнится рабочей смесью, впускной клапан закроется и впуск закончится. В конце впуска давление в цилиндре двигателя меньше атмосферного (0,70 – 0,85 кг/см 2 ). Это объясняется наличием сопротивлений, которые встречают на своем пути воздух при прохождении через воздушный фильтр и горючая смесь при прохождении через карбюратор, трубопроводы и клапаны.

При создании двигателей стремятся повысить давление рабочей смеси в конце впуска, так как, чем выше давление, тем больше вес свежего заряда, тем лучше наполнение цилиндра, тем больше развиваемая двигателем мощность. Соприкасаясь с нагретыми частями двигателя и продуктами сгорания, горючая смесь нагревается, и в конце впуска температура ее достигает 70 – 130° С. Это обеспечивает хорошее испарение бензина. Но чем выше температура рабочей смеси, тем меньше ее удельный вес. Поэтому температуру рабочей смеси нельзя чрезмерно повышать во избежание уменьшения мощности двигателя. Кроме того, повышение температуры рабочей смеси при впуске может вызвать ее самовоспламенение во время такта сжатия.

Сжатие – процесс уменьшения объема рабочей смеси в цилиндре, в результате которого быстрее и полнее сгорает рабочая смесь, повышается экономичность и мощность двигателя. Поршень движется от н. м. т. к в. м. т. при закрытых клапанах и сжимает рабочую смесь.

К концу сжатия давление в цилиндре возрастает до 7 – 12 кг/см 2 , а температура – до 350 – 400° С. Повышение температуры и давления определяется степенью сжатия. Степень сжатия – это отношение полного объема цилиндра к объему камеры сгорания. Чем выше степень сжатия, тем выше давление и температура в конце сжатия.

Но величина степени сжатия ограничивается свойствами применяемого в двигателе горючего, его антидетонационными качествами. Чем выше октановое число бензина, тем выше допускаемая степень сжатия. Современные двигатели имеют степень сжатия 6 – 7,5, и только двигатели легковых автомобилей высокого класса, работающие на специальных бензинах, имеют более высокую степень сжатия. Несоответствие степени сжатия антидетонационным качествам бензина приводит к возникновению детонации.

Некоторого повышения допустимой величины степени сжатия при том же октановом числе бензина добиваются увеличением числа оборотов коленчатого вала, выбором рациональной формы камеры сгорания и уменьшением рабочего объема цилиндров двигателя.

Горение – превращение химической энергии горючего в тепловую. Сгорание рабочей смеси в карбюраторном двигателе происходит взрьтоподобно, фронт пламени распространяется со скоростью 20 – 40 м/сек. Такая скорость сгорания обеспечивает резкое повышение давления и температуры газов в цилиндре двигателя: давление возрастает до 25 – 40 кг/см 2 , а температура – до 2200- 2500° С. В карбюраторном двигателе смесь воспламеняется от электрической искры, проскакивающей между электродами искровой зажигательной свечи.

Расширение – процесс увеличения объема продуктов сгорания в цилиндре двигателя. При этом тепловая энергия, выделившаяся при сгорании рабочей смеси, превращается в механическую работу.

При расширении поршень движется от в. м. т. к н. м. т., объем над поршнем возрастает, температура и давление газов падают. В конце расширения давление равно 3 – 5 кг/см 2 , а температура – 1200 – 1500° С.

Выпуск – процесс удаления продуктов сгорания (отработавших газов) из цилиндра двигателя. Поршень движется от н. м. т. к в. м. т., выпускной клапан открыт, и газы с большой скоростью выталкиваются из цилиндра. Давление в конце выпуска равно 1,1 – 1,2 кг/см 2 , а температура – 700 – 800° С. Избыточное давление отработавших газов объясняется сопротивлением, которое оказывают им выпускной клапан, трубопроводы и глушитель шума выпуска. Абсолютно полная очистка цилиндра невозможна, в нем всегда остается некоторое количество продуктов сгорания (в объеме камеры сгорания), смешивающихся с горючей смесью в процессе впуска.

Полезная механическая работа совершается двигателем только в течение одного такта – рабочего хода. Остальные три такта – выпуск, впуск и сжатие – называются подготовительными и совершаются за счет кинетической энергии маховика, вращающегося по инерции в промежутках между рабочими ходами. Если двигатель имеет несколько цилиндров, работающих в определенном порядке, то подготовительные такты в одних цилиндрах совершаются за счет энергии, развиваемой в других цилиндрах.

Порядок работы

Описанные этапы составляют рабочий цикл четырехтактного бензинового двигателя. Нужно понимать, что каких-либо строгих соответствий между тактами и процессами в поршневых двигателях нет. Это легко объяснить тем, что при эксплуатации силового агрегата фазы газораспределительного механизма и то, в каком состоянии находятся клапаны, будет накладываться на движения поршней в различных моторах совершенно по-разному.

В любом цилиндре рабочий цикл четырехтактного карбюраторного двигателя протекает именно таким образом. Каждая камера сгорания в двигателе нужна для вращения единственного коленчатого вала, воспринимающего усилие от поршней.

Это чередование называют порядком работы. Такой порядок задается на этапе конструирования силового агрегата через особенности распределительного и коленчатого валов. Он не изменяется в процессе эксплуатации механизма.

Реализация порядка работы осуществляется чередованием искр, которые поступают на свечи от системы зажигания. Так, четырехцилиндровый мотор может работать в следующих порядках – 1, 3, 4, 2 и 1, 2, 4, 3.

Узнать порядок, в котором работают цилиндры двигателя, можно из инструкции к автомобилю. Иногда порядок работы указан на корпусе блока.

Вот как протекает рабочий цикл четырехтактного карбюраторного двигателя или любого другого. Система питания никак не влияет на принцип действия агрегата. Разница лишь в том, что карбюратор – это механическая система питания, имеющая определенные недостатки, а в случае с инжекторами этих недостатков в системе нет.

Такт сжатия в дизельном двигателе

На данном этапе работы поршень в камере сгорания идет по направлению вверх к ВМТ. Оба клапана в двигателе автомобиля находятся в закрытом состоянии. В результате работы поршня воздух в цилиндре сжимается. Степень сжатия в дизельном двигателе более высокая, чем в бензиновых моторах, а давление внутри цилиндра может достигать 5 МПа.

Сжатый воздух существенно нагревается. Температуры могут достигать 700 градусов. Это нужно, чтобы воспламенилось топливо. Оно на дизельных моторах подается через форсунки, установленные на каждом цилиндре. В зимнее время в работе участвуют свечи накаливания. Они предварительно подогревают холодную смесь. Таким образом мотор легче запускается в зимнее время. Но такая система есть не на всех авто.

Источники

• https://lom-s.ru/obuchenie/rabochij-cikl-4-taktnogo-dvigatelya.html
• https://AvtoKart.ru/opyt-i-sovety/vpusk-szhatie-rabochij-hod-vypusk.html
• https://dlobal.ru/rabochij-tsikl-karbyuratornogo-chetyrehtaktnogo-dvigatelya/
• https://avto-layn.ru/obuchenie/rabochij-cikl-chetyrehtaktnogo-dvigatelya.html
• https://garage-mo.ru/sovety/rabochij-cikl-chetyrehtaktnogo-karbyuratornogo-dvigatelya-2.html
• https://toyota-chr2.ru/sovety/cikly-dvs.html
• https://mbmsystems.ru/dvigatel/kak-protekaet-rabochij-tsikl-chetyrehtaktnogo-karbyuratornogo-dvigatelya. html

Рабочий цикл четырехтактного двигателя — как это работает

В числе процессов, характеризующих работу мощных и производительных машин и механизмов, следует отметить рабочий цикл четырехтактного двигателя. Это совокупность процессов, повторяющихся в определенной последовательности, во время которых цилиндр наполняется рабочей смесью, после чего происходит ее сжатие и воспламенение. Газы, образовавшиеся при сгорании, расширяются, а затем – удаляются из цилиндра.

• Рабочий цикл четырехтактного двигателя
• Двухтактный двигатель – особенности работы
• Рабочий цикл двухтактного двигателя – достоинства и недостатки

Рабочий цикл четырехтактного двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу.

Если рабочий цикл совершается за два хода поршня, т. е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. В настоящее время двухтактные двигатели на автомобилях не применяют, а используют лишь на мотоциклах и как пусковые двигатели на тракторах. Это связано прежде всего с тем, что они имеют сравнительно высокий расход топлива и недостаточное наполнение горючей смеси из-за плохой очистки цилиндров от отработавших газов. Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска. В карбюраторном четырехтактном одноцилиндровом двигателе рабочий цикл происходит следующим образом.

Такт впуска

Поршень находится в в.м.т. и по мере вращения коленчатого вала (за один его полуоборот) перемещается от в.м.т. к н.м.т. При этом впускной клапан открыт, а выпускной клапан закрыт. При движении поршня вниз объем над ним увеличивается, поэтому в цилиндре создается разряжение, равное 0,07—0,095 МПа, в результате чего свежий заряд горючей смеси, состоящей из паров бензина и воздуха, засасывается через впускной трубопровод в цилиндр. От соприкосновения свежего заряда с нагретыми деталями в конце такта впуска он имеет температуру 75—125 °С.

Степень заполнения цилиндра свежим зарядом характеризуется коэффициентом наполнения, который для высокооборотных карбюраторных двигателей находится в пределах 0,65—0,75. Чем выше коэффициент наполнения, тем большую мощность развивает двигатель.

Такт сжатия

После заполнения цилиндра горючей смесью при дальнейшем вращении коленчатого вала поршень перемещается от н.м.т. к в.м.т. Впускной клапан закрывается, а выпускной закрыт. По мере сжатия горючей смеси температура и давление ее повышаются. В зависимости от степени сжатия давление в конце такта сжатия может составлять 0,8—1,5 МПа, а температура газов 300— 450 °С.

Такт расширения, или рабочий ход

В конце такта сжатия горючая смесь воспламеняется от электрической искры, возникающей между электродами свечи, и быстро сгорает, в результате чего температура и давление образующихся газов резко возрастают, поршень при этом перемещается от в. м.т. к н.м.т. Максимальное давление газов на поршень при сгорании для карбюраторных двигателей находится в пределах 3,5—5 МПа, а температура газов 2100—2400 °С.

При такте расширения шарнирно связанный с поршнем шатун совершает сложное движение и через кривошип передает вращение коленчатому валу. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. В конце рабочего хода поршня давление в цилиндре снижается до 0,3—0,75 МПа, а температура — до 900—1200 °С.

Такт выпуска

Коленчатый вал через шатун перемещает поршень от н.м.т. к в.м.т. При этом выпускной клапан открыт и продукты сгорания выталкиваются из цилиндра в атмосферу через выпускной трубопровод. В начале процесса выпуска продуктов сгорания давление в цилиндре значительно выше атмосферного, но к концу такта оно падает до 0,105—0,120 МПа, а температура газов в начале такта выпуска составляет 750— 900 °С, понижаясь к его концу до 500—600 °С. Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемешивается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для современных карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06—0,12. По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Двухтактный двигатель – особенности работы

Весь цикл работы двухтактного двигателя происходит за один оборот коленвала. Это позволяет на выходе получать приблизительно в 1,4-1,8 раз большую мощность, с того же рабочего объема, имея те же самые обороты двигателя. Разумеется, коэффициент полезного действия у таких агрегатов значительно ниже, чем у тех же 4 тактных моделей. Это используется при создании тяжелых и низкооборотных двигателей судов. Здесь они напрямую соединяются с гребным валом. Нашли свое применение такие модели и в мотоциклах.

Это так же приводит к тому, что модели, работающие в 2 такта, очень сильно греются. Здесь выделятся большая тепловая энергия. В некоторых случаях приходится подключать к ним дополнительное охлаждение, чтобы агрегат всегда находился в работоспособном состоянии. Однако, можно выделить и плюс подобной технологии. Ввиду того, что работа поршня ограничивается 2 тактами, он совершает гораздо меньше движений за единицу времени, поэтому потери на трение минимальны. Это напрямую отражается на износе основных рабочих деталях двухтактного двигателя.

Еще одной актуальной проблемой для данной модели является тот факт, что постоянно нужно искать компромисс между потерями свежего заряда и качеством продувки. Да, принцип работы заставляет ведущих инженеров и техников трудится над созданием универсальной системы, которая бы сводила к минимуму потери. 4 тактный двигатель вытесняет отработанные газы в тот момент, когда его поршень находится в верхней мертвой точке. Здесь ситуация коренным образом меняется. Вся отработка вылетает в трубу в тот момент, когда цилиндр практически полностью свободен, то есть этот процесс захватывает его объем полностью. Качество обдува играет в этом очень важную роль.

Именно поэтому не всегда удается разделить свежую рабочую смесь от выхлопных газов. В любом случае они будут смешиваться. Особенно отчетливо такая проблема выделяется у карбюраторных моделей моторов, которые напрямую подают готовое к работе горючее в цилиндр. Естественно, в данном случае стоит говорить о большем количестве используемого воздуха. Отсюда возникает необходимость применения сложных по структуре и составу воздушных фильтров. 4 тактный двигатель обделен этим недостатком.

Принцип работы данной модели двигателя говорит о том, что его применение может быть ограничено ввиду особенностей конструкции и большого количества потерь. Однако от 2 тактов еще никто не отказывается, создавая все больше устройств на его основе. Стоит отметить, что сегодня на рынке представлено множество различных механизмов, которые используют как 4 тактный двигатель внутреннего сгорания, так и двухтактный. Кстати, тот экземпляр, о котором мы решили поговорить сегодня, может иметь не только простейшее строение, в некоторых механизмах используются достаточно сложные его варианты.

Рабочий цикл двухтактного двигателя – достоинства и недостатки

Самое главное преимущество двухтактных двигателей – более высокая, по сравнению с четырехтактными, литровая мощность. Дело здесь в том, что при равном количестве цилиндров и количестве оборотов коленчатого вала в минуту, каждый цилиндр совершает рабочий ход вдвое чаще. При этом, за счет того, что фактический рабочий ход двухтактного двигателя короче (он укорочен за счет процессов газообмена), реально объем двигателя увеличивается на 50-60%.

Не менее важное преимущество – компактность. Благодаря этому качеству двухтактные двигатели нашли широкое применение не только в небольших транспортных средствах наподобие снегоходов, но и в садовой технике, а также инструментах (к примеру, в бензопилах). Кроме того, отсутствие газораспределительного механизма заметно делает конструкцию проще и дешевле в производстве. Есть у двухтактных ДВС и существенные недостатки. Они расходуют больше топлива впустую, так как при открытии выпускного окна в систему выхлопа попадает часть несгоревшей смеси. Система смазки классического двухтактного мотора крайне примитивна – бензин смешивается с маслом заранее, и оба эти вещества попадают в камеру сгорания одновременно. Обусловлено это тем, что организовать масляную ванну в картере невозможно – картер участвует в процессе газообмена.

В результате масло, не пошедшее на смазывания стенок цилиндра, сгорает вместе с топливом. Ресурс двухтактного двигателя также значительно меньше, главным образом, за счет высоких оборотов коленвала. По этой причине в двигателях этого типа применяется только специальное высококачественное масло, разработанное для применения в двухтактных двигателях. Экологические параметры также оставляют желать лучшего: в выхлопе, из-за особенностей газораспределения, содержится большое количество СО и СН.

4 тактный двигатель: принцип работы

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Автомобильные двигатели чаще всего работают по четырёхтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения и выпуска.

В карбюраторном четырёхтактном двигателе рабочий цикл происходит следующим образом.

Рабочий цикл карбюраторного двигателя:

— Такт впускаВ течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). В это время кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.
— Такт сжатия Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже. Такт расширения, или рабочий ход

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

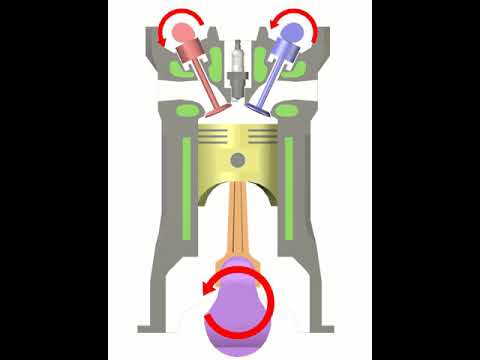

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателяРабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

История создания

В 18 веке многие изобретатели работали над созданием силовых агрегатов, способных заменить паровую машину. Появление устройств, топливо в которых сгорало бы не в топке, а прямо в цилиндре мотора стало возможным после того, как французский изобретатель Филипп Лебон в 1799 году открыл светильный газ. Через два года он же сконструировал газовый силовой агрегат, где газовоздушная смесь воспламенялась в цилиндре. Он имел 1 рабочий цилиндр двойного действия (камеры сгорания находились с двух сторон поршня, и рабочая смесь в них поджигалась поочередно). И только много лет спустя появился более совершенный двигатель четырехтактный, нашедший широкое применение во многих отраслях промышленности.

Впервые такой двигатель продемонстрировал немецкий инженер Август Отто в 1877 году. Произошло это после того, как бельгийский изобретатель Жан Этьен Ленуар предложил воспламенять горючую смесь с помощью электрической искры. Способствовало его появлению и изобретение устройства, позволяющего испарять жидкое топливо и обеспечивать подготовку рабочей газовоздушной смеси (карбюратор).

К серийному производству четырехтактных бензиновых двигателей приступили в 1883 году. Тогда немецкий инженер Готлиб Даймлер предложил для воспламенения газовоздушной смеси использовать раскаленные трубки, вставленные внутрь цилиндров.

В четырёхтактном дизеле рабочие процессы происходят следующим образом.

— Такт впуска При движении поршня от ВМТ к НМТ вследствие образующегося разряжения из воздухоочистителя в полость цилиндра через открытый впускной клапан поступает атмосферный воздух. Такт сжатия
Поршень движется от НМТ к ВМТ. Впускной и выпускной клапаны закрыты, вследствие этого перемещающийся вверх поршень сжимает имеющийся в цилиндре воздух. Для воспламенения топлива необходимо, чтобы температура сжатого воздуха была выше температуры самовоспламенения топлива.

— Такт расширения, или рабочий ход При подходе поршня к ВМТ в цилиндр через форсунку впрыскивается дизельное топливо, подаваемое топливным насосом высокого давления (ТНВД). Впрыснутое топливо, перемешиваясь с нагретым воздухом, самовоспламеняется и начинается процесс сгорания, характеризующийся быстрым повышением температуры и давления. Под действием давления газов поршень перемещается от ВМТ к НМТ. Происходит рабочий ход.

— Такт выпускаПоршень перемещается от НМТ к ВМТ и через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра. После окончания такта выпуска при дальнейшем вращении коленчатого вала рабочий цикл повторяется в той же последовательности.

На этом видео показана работа реального двигателя. Камера встроена в цилиндр блока.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Течет антифриз из машины — как с этим бороться?

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

Недостатки четырёхтактных двигателей:

Все холостые ходы (впуск, сжатие, выпуск) совершаются за счёт кинетической энергии, запасённой кривошипно-шатунным механизмом и связанными с ним деталями во время рабочего хода, в процессе которого химическая энергия топлива превращается в механическую энергию движущихся частей двигателя. Поскольку сгорание происходит в доли секунд, то оно сопровождается быстрым увеличением нагрузки на крышку (головку) цилиндра, поршень и другие детали двигателя внутреннего сгорания. Наличие такой нагрузки неизбежно приводит к необходимости увеличить массу движущихся деталей (для повышения прочности), что в свою очередь сопровождается ростом инерционных нагрузок на движущиеся детали.

Уступают по мощности двухтактным.

К незначительным недостаткам, которые с лихвой окупаются достоинствами, можно отнести работы по регулировке теплового зазора клапанов и время разгона с места, которое несколько больше, чем у двухтактных. Специализированное, мощное оборудование для ремонта и обслуживания. Четырехтактные ДВС имеют большие размеры, их детали более объёмны, сложны. Для осуществления ремонта таких двигателей, необходимо использовать тяжелое гаражное оборудование: стенды-кантователи, стенды для ремонта ДВС, кран-манипулятор и т.д.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно. Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

Преимущества четырёхтактных двигателей:

-экономичность расхода топлива; -надежность; -простота обслуживания; -четырехтактный двигатель работает тише и устойчивей.
В отличие от двухтактного двигателя, в котором смазка коленвала, подшипников коленвала, компрессионных колец, поршня, пальца поршня и цилиндра осуществляется благодаря добавлению масла в топливо; коленвал четырехтактного двигателя находится в масляной ванне. Благодаря этому нет необходимости смешивать бензин с маслом или доливать масло в специальный бачок. Достаточно залить чистый бензин в топливный бак и можно ехать, при этом отпадает необходимость покупки специального масла для 2-тактных двигателей.

Так же на зеркале поршня и стенках глушителя и выхлопной трубы образуется значительно меньше нагара. К тому же, в 2-тактном двигателе происходит выброс топливной смеси в выхлопную трубу, что объясняется его конструкцией.

Статьи по теме: 1. Устройство и принцип действия двухтактного двигателя внутреннего сгорания; 2. Роторные двигатели с послойным распределением заряда; 3. Недымящий двигатель Кушуля; 4. Роторный двигатель внутреннего сгорания Лаптевых; 5. Дизельный двигатель — поршневой двигатель внутреннего сгорания, работающий от воспламенения распыленного топлива.

Конструкция

Сегодня 4-х тактные моторы более сложны по конструкции. Так, например:

• коленвал оснащают массивным маховиком, обеспечивающим за счет инерции плавное перемещение поршней;
• блок цилиндров оснащается газораспределительным механизмом;
• запуск мотора осуществляется с помощью стартера;
• беспроблемное функционирование всех узлов обеспечивается многочисленными вспомогательными устройствами (системы управления, смазки, впрыска топлива, охлаждения и пр. ).

Принцип работы двухтактного и четырехтактного бензинового двигателя, конструктивные и другие отличия

Цикл работы двигателя, рабочие такты

Появившиеся очень давно двигателя внутреннего сгорания как работающие на бензине, так и дизельном топливе, и применяемые сейчас, делятся на два вида:

1. Двухтактные;
2. Четырехтактные.

Как видено из названия сводится различие принципа функционирования двигателя в количестве тактов – движений поршня, за которые он выполняет определенный цикл работ.

Для четырехтактного двигателя определено 4 такта в результате которых один поршень выполняет полный цикл – впуск, сжатие, рабочий ход и выпуск.

В каждом из этих циклов в цилиндре двигателя выполняются определенные процессы. Все они направлены на достижение одной цели – обеспечение преобразования энергии сгорания топлива во вращение коленчатого вала.

Так, при такте впуска в цилиндр подается горючая смесь, состоящая из топлива и воздуха, без которого процесс горения невозможен. Причем образование и подача этой смеси у бензинового и дизельного двигателя отличаются.

Далее идет такт сжатия

, при котором поступившая смесь сжимается в объеме. Делается это для того, чтобы в меньшем объеме образовалось больше горючей смеси.

Уменьшение объема позволяет при следующем такте обеспечить более высокое КПД при сгорании топлива.

Рабочий ход

– единственный из всех тактов, при нем энергия отдается, а не забирается и для него существуют все остальные такты.

После сжатия происходит воспламенение смеси, у бензиновых двигателей – за счет искры, проскакиваемой между электродами свечи накаливания, у дизелей – за счет высокого давления, при котором смесь нагревается настолько, что воспламеняется.

При воспламенении смеси выделяется энергия, которая воздействует на поршень, заставляя его двигаться вниз, при этом выделенная от сгорания энергия передается поршнем на коленвал посредством шатуна.

Выпуск

– такт, направленный на очистку полости цилиндра от продуктов горения. После очистки цикл повторяется вновь.

Из всего вышесказанного выходит, что один цикл движения поршня в цилиндре направлен только на получение одного такта – рабочего хода, все остальные такты только помогают получить его, причем для их выполнения задействуется часть энергии, которую отдает такт рабочего хода.

Каждый такт двигателя соответствует определенному движению поршня в цилиндре.

Существуют две крайние точки положения поршня, получивших название мертвых точек.

Одна из них верхняя – выше поршень уже подняться в цилиндре не может, а вторая – нижняя, при которой он ниже не опускается.

Обеспечиваются эти точки кривошипом коленчатого вала, к которому поршень присоединен шатуном.

При движении поршня от одной точки к другой, а затем наоборот, и выполняются такты. То есть, при движении поршня от нижней точки (НМТ

) к верхней (
ВМТ
) могут выполняться два такта – сжатие и выпуск, а при движении наоборот – впуск и рабочий ход.

Имея представление о тактах, можно говорить и о типах двигателей, а их два – 2-тактный и 4-тактный.

У каждого из этих двигателей цикл производится по-разному, что влияет на их конструкцию и многие другие параметры и характеристики.

Применение в настоящее время

Четырёхтактные двигатели бывают бензиновыми и дизельными. Применяются эти двигатели на транспортных или стационарных энергоустановках. Использовать такой двигатель рекомендуется в случаях, когда есть возможность регулировать соотношение оборотов, мощности и крутящего момента.

Например, если двигатель, работает в паре с электрогенератором, то нужно выдерживать нужный диапазон оборотов. А при использование промежуточных передач, четырёхтактный двигатель можно адаптировать к нагрузкам в достаточно широких пределах. То есть использовать в автомобилях.

Вернёмся к истокам его создания. В группе изобретателя Отто работал очень талантливый инженер Готлиб Даймлер, он понял что значит четырехтактный двигатель, его перспективы развития, и предложил на базе четырёхтактного двигателя построить автомобиль. Но шеф не посчитал нужным что-то менять в двигателе, и Даймлер, увлеченный своей идеей, покинул мэтра.

И через некоторое время, вместе с другим энтузиастом Карлом Бенцом в 1889 году создали автомобиль, который приводился в движение именно бензиновым четырехтактным двигателем внутреннего сгорания изобретателя Отто.

Эта технология с успехом используется и сегодня. В случаях, когда силовая установка работает на переходных режимах или режимах со снятием частичной мощности ‒ она незаменима, так как обеспечивает стабильную устойчивость процесса.

Теперь, дорогой друг, ты в общих чертах знаешь что значит четырехтактный двигатель, где он используется. Теперь ты стал на голову выше. Но не скупись полученой информацией, поделись с друзьями. К твоим услугам кнопки социальных сетей.

Да и подписаться можно на наш блог, чтобы всегда быть в курсе интересного материала, а его всегда много и будет еще больше.

До новых встреч!

4 тактный двигатель является поршневым мотором внутреннего сгорания. В этих агрегатах рабочий процесс всех цилиндров занимает два кругооборота коленчатого вала. Два кругооборота коленчатого вала также можно охарактеризовать как четыре поршневых такта, от чего и произошло название четырехтактный двигатель.

Начиная с середины двадцатого века четырехтактный двигатель является самым распространенным видом поршневых моторов внутреннего сгорания.

Конструкция и принцип работы 2-тактного двигателя

2-тактный двигатель нашел наибольшее распространение на малой технике (бензопилы, мотокосы), мотоциклах.

Когда-то существовали даже дизельные 2-х тактные двигатели, устанавливаемые на грузовики, к примеру, МАЗ-200.

Интересно, что описанные выше такты у любого двухтактного двигателя никуда не делись, просто они были совмещены.

В итоге это позволяет сократить полный цикл всего в один оборот колен. вала.

Так, при движении поршня от НМТ

производится сразу два такта – выпуск и сжатие, а при движении от ВМТ – впуск и рабочий ход.

Достигнуть этого всего возможно при использовании окон в цилиндрах, через которые производится засасывание и перекачивание топливной смеси, а также отвод продуктов горения.

Открытие и закрытие этих окон обеспечивается самим поршнем. Чтобы соблюдалась правильность работы механизма, окна располагаются на разных уровнях в стенках цилиндра.

Чтобы было более понятно, возьмем двигатель мотоцикла «ИЖ Планета 5».

Данный мотоцикл укомплектован одноцилиндровым двухтактным мотором.

Цилиндр располагается поверх корпуса двигателя, охлаждение его воздушное, поэтому у него по окружности располагаются ребра охлаждения.

С одной стороны, к цилиндру прикреплен патрубок, идущий от карбюратора, по нему в цилиндр поступает горючая смесь.

Напротив, этого патрубка устанавливается труба отвода отработанных газов.

Вверху цилиндр прикрывает головка, в которой размещена свеча накаливания.

Внутри цилиндра располагается поршень, связанный с кривошипом коленчатого вала через шатун. Далее уже он связан со сцеплением и трансмиссией, но это пока неважно.

Для подачи топлива в надпоршневое пространство в двухтактном двигателе задействовано и подпоршневое пространство.

При движении поршня вверх в подпоршневом пространстве создается разряжение, в которое засасывается топливовоздушная смесь через впускное окно.

Подача же из подпоршневого пространства в надпоршневое производится от избыточного давления, которое возникает при движении поршня вниз.

Подача топлива производится через перепускное окно. Выпуск продуктов горения проходит через выпускное окно.

Теперь как все это работает.

Начнем с движения поршня к ВМТ. Находясь в НМТ, поршень обеспечивает открытие перепускного и выпускного окон. Избыточное давление в подпоршневом пространстве выталкивает горючую смесь в надпоршневое пространство.

Двигаясь вверх, поршень перекрывает открытые окна, в результате чего камера сгорания становится герметичной.

Доходя до ВМТ, поршень сжимает смесь далее подается искра от свечи накаливания, которая установлена в головке цилиндра.

В это время, поршень двигаясь вверх, открывает впускное окно, через которое смесь поступает в подпоршневое пространство. То есть получается, что в одном такте – движении поршня от НМТ к ВМТ происходит два действия: вначале впуск топлива, затем – сжатие.

После воспламенения топлива, выделенная при этом энергия толкает поршень вниз.

Двигаясь вниз он от ВМТ, поршень открывает сначала выпускное окно. При сгорании объем продуктов горения значительно увеличивается, поэтому они сразу начинают вырываться через это окно.

Получается, что при движении поршня вниз вначале выполняется рабочий ход, а после открытия выпускного окна – еще и такт выпуска.

Дальше при движении поршня вниз, он открывает перепускное окно и топливо начинает поступать в надпоршневое пространство – цикл начинает повторяться, при этом на выполнение всего цикла понадобилось только движение поршня сначала вверх, а затем вниз, что соответствует одному обороту колен. вала.

Выпуск — четырёхтактный двигатель

После НМТ такта рабочего хода поршня четырёхтактного двигателя открывается выпускной клапан, и поднимающийся поршень вытесняет отработанные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается и четырёхтактный цикл начинается сначала.

Необходимо также помнить, что следующий процесс (например, впуск), необязательно должен начинаться в тот момент, когда закончится предыдущий (например, выпуск). Такое положение, когда открыты сразу оба клапана (впускной и выпускной), называется перекрытием клапанов. Перекрытие клапанов необходимо для лучшего наполнения цилиндра/-ов горючей смесью, а также для лучшей очистки цилиндра/-ов четырёхтактного двигателя от отработанных газов.

Четырехтактный двигатель скутера: 1 — цилиндр с головкой 2 — крышка головки цилиндра 3 — карбюратор 4 — впускной патрубок 5 — электростартер.

Для ещё большей наглядности посмотри видеоролик, наглядно показывающий работу четырёхтактного двигателя. На этом видео демонстрируется автомобильный четырёхцилиндровый шестнадцатиклапанный (то есть, в каждом цилиндре по два впускных и выпускных клапана, для лучшей продувки) двигатель, однако сути это не меняет.

В двухтактных двигателях все рабочие циклы (процессы впуска топливной смеси, выпуска отработанных газов, продувки) происходят в течении одного оборота коленвала (а не двух, как в четырёхтактных) за два (а не четыре) основных такта. У двухтактных двигателей отсутствуют клапаны (как в четырехтактных ДВС), их роль выполняет сам пoршень, который в процессе перемещения то закрывает, то открывает впускные, выпускные и продувочные окна. Поэтому двухтактный двигатель более прост в конструкции.

Мощность двухтактного двигателя при одинаковых размерах цилиндра и частоте вращения вала теоретически в два раза больше четырехтактного за счет большего в 2 раза числа рабочих тактов. Однако неполное использование хода поршня двухтактного двигателя для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60 — 70%.

Итак, рассмотрим конструкцию двухтактного ДВС, показанную на рисунке 1:

Двухтактный двигатель состоит из картера, в который на подшипниках с двух сторон установлен коленчатый вал и цилиндр.

Смазка всех трущихся поверхностей и подшипников внутри двухтактных двигателей происходит за счёт топливной смеси, — смеси бензина и масла в определённой пропорции. Из рисунка 1 видно, что топливная смесь (желтый цвет) попадает и в кривошипную камеру двухтактного двигателя (полость, где закреплен и вращается коленчатый вал), и в цилиндр. Смазки там нигде нет, а если бы и была, то смылась бы топливной смесью. Вот по этой причине масло и добавляют в определенной пропорции к бензину. Тип масла используется специальный, именно для двухтактных двигателей. Оно должно быть способно выдерживать высокие температуры и, сгорая вместе с топливом, оставлять минимум зольных отложений, то есть нагара.

Теперь о принципе работы. Весь рабочий цикл в двухтактных двигателях осуществляется за два такта.

Принцип работы 4-тактного двигателя

Теперь о принципе работы 4-тактных двигателей. Опять же возьмем одноцилиндровый двигатель мотоцикла, но на этот раз «Honda CB 125E».

У этого мотора тоже цилиндр расположен над картером и имеет воздушное охлаждение.

Внутри цилиндра установлен поршень, связанный с коленвалом посредством шатуна. Сверху цилиндр закрыт головкой.

Конструктивной особенностью этого двигателя является наличие механизма, который обеспечивает подачу смеси и отвод продуктов горения – газораспределительный механизм.

Установлен у этого мотора он в головке блока. Суть работы этого механизма – своевременное открытие впускного и выпускного окон, которые закрыты клапанами.

Работает все по такому принципу. Вначале – такт впуска. Чтобы обеспечить этот такт, поршень должен двигаться от ВМТ вниз. При этом клапан открывает впускное окно, через которое разрежением засасывается топливо в цилиндр.

После достижения НМТ впускное окно клапаном закрывается, поршень в это время начинает двигаться вверх, начинается такт сжатия.

При этом такте оба окна закрыты, цилиндр полностью герметичен, а поршень при движении вверх сжимает горючую смесь, поступившую ранее.

При подходе поршня к ВМТ, когда смесь по максимуму сжата, производится ее воспламенение от искры свечи.

Избыточное давление при сгорании заставляет двигаться поршню вниз – происходит рабочий ход, при котором окна тоже остаются закрытыми.

После достижения НМТ, поршень начинает движение вверх, в этот момент клапан открывает выпускное окно и поршень выталкивает через него продукты горения.

В результате получается, что для выполнения тактов впуска и сжатия нужен один оборот колен. вала, а для рабочего хода и выпуска – еще один оборот.

Это были принципы работ 2-тактного и 4-тактного двигателей на примере мотоциклов.

Эти принципы используются на всех двигателях внутреннего сгорания – от моторчика авиамодели до мощного 12-цилиндрового мотора танка.

Из чего состоит двигатель

Чтобы понять принцип работы, познакомимся с основными составляющими движка:

• блок цилиндров;
• кривошипно-шатунный механизм (включает коленвал, поршни, шатуны) ‒ он необходим для преобразования поступательно-возвратных движений поршня во вращательное движение коленвала;
• головка блока вместе с газораспределительным механизмом, который открывает впускные и выпускные клапаны, для того чтобы поступала рабочая смесь и выходили отработавшие газы. ГРМ может включать один или более распредвалов, которые состоят из кулачков для толкания клапанов, самих клапанов и клапанных пружин. Для стабильной работы четырехтактного движка существует ряд вспомогательных систем:
• система зажигания ‒ для поджига горючей смеси в цилиндрах;
• впускная система ‒ для подачи воздуха и рабочей смеси в цилиндр;
• топливная система ‒ для непрерывной подачи топлива, получения смеси воздуха и горючего;
• система смазки – для смазки трущихся деталей, а также одновременного удаления продуктов износа;
• выхлопная система – для удаления отработанных газов из цилиндров, снижения токсичности выхлопа;
• система охлаждения – для поддержки оптимальной температуры движка.

Конструктивные особенности

Помимо различий в принципе работы у этих моторов еще и существуют конструктивные особенности.

2-тактный двигатель конструктивно проще. Механизм газораспределения – это дополнительное оснащение мотора, которое усложняет конструкцию.

У 2-тактного мотора этот механизм отсутствует и его роль выполняет поршень, открывая и закрывая те или иные окна.

Помимо этого, данный двигатель не нуждается в системе смазки. Обусловлено это тем, что в процессе работы задействовано и подпоршневое пространство, где располагается колен. вал.

Но поскольку кривошипно-шатунный механизм требует смазки, то у этого двигателя она производится вместе с топливом, то есть моторное масло добавляет в топливо, и при поступлении топлива в это пространство, имеющееся масло смазывает механизм.

У 4-тактных двигателей конструкция включает и механизм газораспределения, и отдельную систему смазки.

Это значительно усложняет конструкцию, однако эти двигателя являются более приоритетными, чем двухтактные из-за ряда эксплуатационных недостатков последних.

4-тактный двигатель: описание преимуществ

Четырехтактный силовой агрегат обладает несомненными преимуществами:

• экономичным расходом топлива;
• надежностью конструкции;
• легкостью в обслуживании;
• устойчивой работой;
• высокой длительностью ресурса;
• отсутствием повышенных шумовых эффектов.

К одному из основных достоинств устройства четырехтактного силового агрегата относится оригинальное расположение коленчатого вала в ванне, содержащей машинное масло для 4-тактных двигателей. В то время как в двухтактных моторах смазывание трущихся поверхностей происходит за счет смешивания специального машинного масла с топливом.

Благодаря улучшенной конструкции 4-тактный двигатель имеет небольшое количество нагара в поршнях и в глушителе, что дает возможность существенно уменьшить вредность выхлопных газов.

Эксплуатационные показатели

Теперь об эксплуатационных показателях.

Литровая мощность.

Во многом 2-тактные двигатели по этим показателям лучше. Сказывается затраченная и полученная энергия на осуществление одного рабочего цикла.

У 2-тактного двигателя каждый оборот – это один полный цикл, что обеспечивает больший показатель литровой мощности – отношению объема цилиндра к выходной мощности. В среднем литровая мощность 2-тактного мотора выше, чем у 4-тактного в 1,5 раза.

Удельная мощность.

Еще один показатель, по которому 2-тактный мотор превосходит 4-тактный – это удельная мощность.

Данный показатель характеризует отношение выходной мощности к общей массе двигателя.

Проигрывая в мощностных показателях, 4-тактный двигатель лучше по показателям расхода топлива.

У него подача смеси происходит дозировано, через впускное окно, при этом выпускное – закрыто.

У 2-тактного же мотора существует момент, когда выпускное и перепускное окна оказываются открытыми, при этом поступающее топливо частично выходит через выпускное окно вместе с продуктами горения, то есть, часть топлива не участвует в процессе, а просто вылетает в атмосферу.

Особенности работы системы смазки четырехтактного мотора

В конструкцию четырехтактного силового агрегата включен масляный картер с поддоном, в котором постоянно находится смазочная жидкость на определенном уровне. При помощи масляного насоса моторная смазка поступает в систему и распределяется по внутренним поверхностям стенок цилиндров.

Тонкая масляная пленка существенно уменьшает силу трения контактирующих подвижных элементов. Кольца маслосъемные тщательно отводят моторное масло от камеры сгорания.

Благодаря меньшим нагрузкам, испытываемым 4-тактным двигателем, обеспечивается систематическое поступление смазочного материала в требуемых объемах на трущиеся поверхности рабочих деталей и узлов. За счет этого ресурс двигателя существенно увеличивается. Полную замену машинного масла следует производить один раз в сезон.

Чтобы предотвратить возможные утечки моторного масла из ДВС во время эксплуатации силового агрегата, необходимо регулярно замерять количество смазочной жидкости в картере при помощи специального маслозамерного щупа.

На современных моделях автомобилей производители устанавливают специальные контрольные датчики, при помощи которых производятся проверка уровня машинной смазки и незамедлительное информирование водителя о потребности полной замены смазочного материала.

Двигатель внутреннего сгорания | 8 класс

Содержание

Тепловым двигателем называют машину, в ходе работы которой внутренняя энергия переходит в механическую. Самую простую модель такой машины можно представить в виде металлического цилиндра и плотно пригнанного поршня, который может двигаться вдоль цилиндра.

Одним из самых распространённых видов теплового двигателя, который мы встречаем в жизни, является двигатель внутреннего сгорания (ДВС). Топливо в нем сгорает прямо в цилиндре, внутри самого двигателя. Легко догадаться, что отсюда и пошло его название.

На данном уроке мы рассмотрим устройство двигателя внутреннего сгорания и схему его работы.

Устройство двигателя внутреннего сгорания

Тепловые двигатели такого типа работают на жидком и газообразном топливе. Этим топливом могут быть нефть, бензин, керосин, различные горючие газы.

На рисунке 1 изображена схема простейшего двигателя внутреннего сгорания в разрезе.

Рисунок 1. Устройство двигателя внутреннего сгорания



Двигатель представляет собой прочный металлический цилиндр. Внутри этого цилиндра имеется подвижный поршень 3. Поршень соединения шатуном 4 с коленчатым валом 5.

В верхней части двигателя расположены два клапана 1 и 2. Когда двигатель работает, они автоматически открываются и закрываются в определенные нужные моменты.

Через клапан 1 в цилиндр двигателя поступает горючая смесь. Она воспламеняется с помощью свечи 6.

Горючая смесь — это смесь горючих газов, частиц жидкого топлива и паров топлива  с воздухом (кислородом).

Отработавшие газы выпускаются через клапан 2.

{"questions":[{"content":"В таком тепловом двигателе, как ДВС, топливо сгорает [[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["внутри цилиндра двигателя","в специальном резервуаре","В ДВС не отмечается сгорание топлива, только его нагревание"],"explanations":["ДВС - двигатель внутреннего сгорания.  Ответ кроется в  самом названии.","",""],"answer":[0]}}}]}

Периодически в цилиндре происходит сгорание горючей смеси. Например, сгорает смесь паров бензина и воздуха. Образуются газообразные продукты сгорания. Их температура при этом достигает высоких значений — $1600-1800 \degree C$. В результате этого резко увеличивается давление на поршень.

Эти газы (продукты сгорания) толкают поршень. При движении поршня двигается и коленчатый вал. Таким образом газы совершают механическую работу. Т. е., часть внутренней энергии газов перешла в механическую энергию. Следовательно, внутренняя энергия газов уменьшилась — они начинают охлаждаться.

Мертвые точки, ход поршня и такты двигателя

Для того чтобы более подробно рассмотреть схему работы данного двигателя, нам понадобятся новые определения.

Поршень может двигаться внутри цилиндра. В устройстве самого простого вида, который мы рассматриваем, он может двигаться вверх и вниз.

Мёртвые точки — это крайние точки положения поршня в цилиндре.

Ход поршня — это расстояние, которое проходит поршень от одной мертвой точки до другой.

{"questions":[{"content":"Когда при движении поршень достигает своего крайнего верхнего или крайнего нижнего положения в цилиндре, говорят, что он[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["находится в мертвой точке","совершает работу","Движется к мертвой точке"],"answer":[0]}}}]}

Рассматриваемые нами двигатели внутреннего сгорания называют четырехтактными.

Четырехтактный двигатель — это двигатель, в котором один рабочий цикл происходит за четыре хода поршня (за четыре такта).

Один такой такт двигателя или ход поршня происходит за половину оборота коленчатого вала.

Схема работы двигателя внутреннего сгорания: четыре такта

Теперь давайте подробно рассмотрим все четыре такта работы двигателя (рисунок 2).

Рисунок 2. Схематическое изображение работы двигателя внутреннего сгорания

Первый такт (рисунок 2, а):

• При повороте коленчатого вала в самом начале такта поршень начинает двигаться вниз
• Объем над поршнем увеличивается
• В цилиндре образуется разрежение
• Открывается клапан 1. В цилиндр поступает горючая смесь
• Цилиндр заполняется горючей смесью. Клапан 1 закрывается

Второй такт (рисунок 2, б):

• Вал продолжает поворачиваться, поршень теперь двигается вверх
• Таким образом поршень сжимает горючую смесь
• Поршень доходит до верхней мертвой точки
• Сжатая горючая смесь воспламеняется от электрической искры (свеча 6) и сгорает

Третий такт (рисунок 2, в):

• При сгорания смеси образуются газы. Они давят на поршень — толкают его вниз
• Под действием этих расширяющихся нагретых газов двигатель совершает работу. Поэтому,

Третий такт двигателя — это рабочий ход.

• Поршень двигается вниз. Его движение передается шатуну и коленчатому валу
• Получив сильный толчок, коленчатый вал с маховиком продолжают вращение по инерции. При этом они приводят в движение поршень при последующих тактах

Заметьте, что на втором и третьем тактах двигателя клапаны закрыты.

• В конце такта открывается клапан 2. Продукты сгорания начинают выходить из цилиндра в окружающую среду

Четвертый такт (рисунок 2, г):

• Идет выход продуктов сгорания из цилиндра (клапан 2 открыт)
• Поршень движется вверх
• В конце этого такта клапан 2 закрывается

Итак,

Цикл двигателя состоит из четырех тактов:
впуск
сжатие
рабочий ход
выпуск

{"questions":[{"content":"На третьем такте двигателя внутреннего сгорания[[choice-1]]","widgets":{"choice-1":{"type":"choice","options":["расширяющиеся нагретые газы совершают механическую работу","Поршень движется вниз","Поршень движется вверх","Открыт клапан 2","В конце такта открывается клапан 2","в цилиндр поступает горючая смесь через клапан 1"],"answer":[0,1,4]}}}]}

Создание и применение двигателя внутреннего сгорания

Четырехтактный двигатель внутреннего сгорания рассмотренного нами вида изобрел немецкий инженер Рудольф Дизель (рисунок 3).

Рисунок 3. Рудольф Кристиан Карл Дизель (1858 — 1913)

В 1893 году он получил патент на свой тепловой двигатель. В 1897 году, на «Аугсбургском машиностроительном заводе» был построен первый двигатель Рудольфа Дизеля . Его мощность составляла 20 лошадиных сил при 172 оборотах в минуту. Весил этот двигатель пять тонн. Двигатель Дизеля был четырехтактным.

В 1900 году, на «Всемирной выставке», Рудольф Дизель продемонстрировал двигатель работающий на арахисовом масле (биодизель).

Двигатели внутреннего сгорания имеют очень широкое применение. В ходе их усовершенствования, в мире появлялись новые средства передвижения. Например, автомобили, мотоциклы, самолеты, вертолеты, космические корабли, ракеты, суда на воздушной подушке.

В автомобилях чаще всего стоят четырехцилиндровые двигатели внутреннего сгорания. В каждом цилиндре по очереди происходит рабочий ход. Поэтому коленчатый вал постоянно получает энергию от одного из поршней.

Существуют и двигатели с другим количеством цилиндров. Многоцилиндровые двигатели лучше обеспечивают равномерность вращения вала и имеют большую мощность.

Огнестрельное оружие является простейшим примером ДВС. Цилиндром является ствол оружия, а поршнем — выбрасываемые из оружия пули или снаряды.

Использование ДВС обеспечило быстрый прогресс в военной индустрии: были разработаны танки, истребители, подводные лодки.

В настоящее время двигатели внутреннего сгорания установлены практически на каждом виде транспорта, которым мы пользуемся. Они приводят в движение самолеты, теплоходы, автомобили, тракторы, тепловозы. Мощные двигатели внутреннего сгорания устанавливают на речных и морских судах.

Два такта и четыре. В чем отличия?

Статья Алексея Марчука: Принципиальные отличия четырехтактного двигателя внутреннего сгорания от двухтактного. Настоящим автор заявляет, что данная статья не переписана из другого источника, все ее положения основаны на собственных знаниях и опыте и являются лишь особым мнением на заданную тему.

Как видно из названия основное различие заключается в каких-то там тактах. Тактом работы поршневого двигателя называется период работы двигателя происходящий за время движения поршня от одной мертвой точки до другой, т.е., условно, за одно движение вверх или вниз. Рабочий же цикл, как совокупность постоянно повторяющихся процессов (впуск, сжатие, сгорание, рабочий ход и выпуск) обеспечивающих работу двигателя должен в эти самые такты укладываться и неважно, сколько их на самом деле, главное чтобы обеспечивался постоянный цикл. Так вот в четырехтактном двигателе все эти пять основных процессов происходят за четыре такта (четыре хода поршня, два оборота коленчатого вала), а в двухтактном за два (два хода поршня, один оборот коленчатого вала). Отсюда и происходят все их конструкционные, эксплутационные и др. отличия.
Не вдаваясь в подробности описания всего круга бензиновых ДВС данной группы и опираясь лишь на автомобильные (как самые распространенные четырехтактные) и мотоциклетные, картинговые (как самые распространенные двухтактные) можно выделить основные различия:

Конструкционные отличия:
1. Впуск свежей смеси, выпуск отработавших газов, и другие процессы газораспределения в четырехтактном двигателе осуществляются при помощи специальных тарельчатых клапанов, которые управляются при помощи кулачков распределительного вала приводимого в движение от вала коленчатого. Клапана открывают впускные и выпускные каналы (трубопроводы) двигателя в определенные моменты положения поршня, участвуя, таким образом, в обеспечении выполнения рабочего цикла. Т.е. существует отдельный механизм газораспределения, который так и называется: газораспределительный. В двухтактном двигателе такой механизм, конечно, есть, но его наличие не так явно, так как функцию распределителя выполняет сам поршень, открывающий и закрывающий соответствующие окна в цилиндре двигателя, которые в зависимости от функционального назначения являются началом или окончанием соответствующих каналов (впускного, выпускного, перепускных).
2. Смазка основных пар трения четырехтактного двигателя осуществляется под давлением (остальные смазываются самотеком и разбрызгиванием), создаваемым специальным насосом шестеренного типа. В двухтактном же двигателе все детали смазываются маслом, поступающим в двигатель вместе с топливовоздушной смесью, т.е. масло, будучи размешанным, с бензином в определенной пропорции в виде тумана оседает на всех деталях двигателя, смазывая их. Данные различия обуславливают больший ресурс четырехтактного двигателя и невозможность продолжительной работы двухтактного двигателя на «бедной» топливовоздушной смеси во избежание заклинивания.
3. Система выпуска отработавших газов двухтактного двигателя имеет более сложную конструкцию и играет несравненно большую роль для обеспечения мощности, чем в четырехтактном. Она представляет собой трубу-резонатор довольно сложной формы, состоящей, в основном, из усеченных прямых и обратных конусов соединенных между собой при помощи сварки. Не вдаваясь сильно в подробности процессов, происходящих в выпускной системе можно лишь сказать, что правильно подобранная труба может повысить мощность двигателя до 30-50 процентов в определенных диапазонах частот вращения коленчатого вала двигателя. Это происходит в момент возникновения обратной волны, образующейся при отражении потока отработавших газов, которая заталкивает часть свежей рабочей смеси обратно в цилиндр в момент закрытия, поршнем выпускного окна увеличивая, таким образом, ее количество в цилиндре и, следовательно, мощность двигателя. Следует также отметить, что описанное попадание свежей смеси в выпускную систему неизбежно в виду конструкции двигателя (поршень при движении вверх выталкивает часть рабочей смеси в выпускное окно, которое закрывается поршнем не сразу).
4. В двухтактниках широкое распространение получили подшипники качения, в четырехтактных — подшипники скольжения.
5. Так как двухтактные двигатели малого объема работают при довольно высоких частотах вращения коленчатого вала их движущиеся детали (поршень, шатун, коленчатый вал и др.) более тщательно проработаны на предмет снижения веса с целью уменьшения инерционных нагрузок.
6. Материалы для изготовления все тех же деталей имеют более высокие механические характеристики, так как тепловые и динамические нагрузки у двухтактников более высокие.
Если геометрическим подобием довести объем одного из самых мощных и распространенных из картинговых двигателей ТМ К9 (Класс Intercontinental-C, одноцилиндровый двухтактный двигатель с рабочим объемом V=125см3 и максимальной мощностью Ne = 46 л.с.) до рабочего объема двигателя формулы 1 (V-образный десятицилиндровый четырехтактный с рабочим объемом V= 3000см3 Ne = 950 л.с.) сохранив удельные показатели (литровую мощность) на прежнем уровне, то его мощность составила бы 1104 л.с.. Это самый наглядный факт объясняющий потенциал двухтактников по достижению максимальной мощности перед четырехтактниками. Также по нему вы можете судить о степени развития технической составляющей картинга как вида автомобильного спорта по сравнению с другими видами автомобильных соревнований.

Можно также утверждать что, двухтактные двигатели по сравнению с четырехтактными обладают следующими отличиями:
1. Проще и дешевле при изготовлении, при условии одинакового типа производства.
2. При одинаковом рабочем объеме имеют меньшие размеры и массу.
3. Обладают более высокой удельной мощностью.
4. Обладают более низкой топливной экономичностью.
5. Как правило, более шумные.
6. Имеют меньший рабочий ресурс.
7. Обладают неудовлетворительными показателями токсичности отработавших газов.
Последнее обстоятельство приводит к постепенному вытеснению двухтактных двигателей из сфер их наибольшего распространения таких как: мотоциклы, скутеры, малая строительная и подсобная техника и, о боже, даже из картинга.
Спортивный КАРТИНГ без двухтактника звучит как что-то не настоящее, это что-то вроде китайской подделки, какое то недоразумение, это уж точно не мой КАРТИНГ.

Данная статья не переписана из другого источника, все ее положения основаны на собственных знаниях и опыте и являются лишь особым мнением на заданную тему. Буду рад обсудить с любым желающим ее аспекты и ответить на все возможные вопросы.

Автор Алексей Марчук(MAN),
© www.kartingzone.com

Различия двухтактных и четырехтактных двигателей

? – Блог AMSOIL

• Как

Поделиться:

У двухтактных и четырехтактных двигателей есть свои плюсы и минусы.

Купить артикул

AMSOIL DOMINATOR® Synthetic 2-Stroke Racing Oil

SABRE® Professional 2-Stroke Oil

AMSOIL INTERCEPTOR® Synthetic 2-Stroke Oil

Отличие двухтактных двигателей от двухтактных.

Двигатели внутреннего сгорания преобразуют химическую энергию в механическую энергию, используемую для приведения в действие транспортного средства или другого оборудования, посредством процесса сгорания, требующего воздуха, топлива и источника воспламенения.

Термины «двухтактный» и «двухтактный» часто взаимозаменяемы, как и «четырехтактный» и «четырехтактный». Каждое движение поршня вверх или вниз в двигателе называется тактом. Принципиальное различие между двухтактными и четырехтактными двигателями заключается в том, как они подают воздух и топливо для сгорания для создания мощности, а затем удаляют выхлопные газы после каждого цикла сгорания.

Конструкция камеры четырехтактного двигателя

В четырехтактном двигателе впускные и выпускные отверстия расположены в верхней части камеры сгорания. Впускные и выпускные клапаны контролируют открытие и закрытие портов для управления входящими и выходящими газами. Впускное отверстие регулирует поступающий воздух, обеспечивая воздух, который вступает в реакцию с топливом при воспламенении. Выпускное отверстие выбрасывает образующиеся газы, включая водяной пар (h3O), двуокись углерода (CO2) и азот (N2), из камеры сгорания.

Цикл сгорания четырехтактного двигателя

В четырехтактном двигателе требуется два полных оборота коленчатого вала, то есть четыре поршневых цикла, для выполнения тактов впуска, сжатия, рабочего хода и выпуска. Во время первого оборота топливовоздушная смесь всасывается в камеру сгорания через впускное отверстие и сжимается. Во время второго оборота топливно-воздушная смесь воспламеняется для создания мощности, и все образовавшиеся газы выпускаются.



Четырехтактные двигатели более долговечны, экономичны и имеют более низкий уровень выбросов.

Процесс сгорания в четырехтактном двигателе.

1. Такт впуска

Когда поршень движется вниз по цилиндру, он создает вакуум в пространстве над ним и всасывает воздух в цилиндр через открытый впускной клапан.

2. Такт сжатия

Впускной и выпускной клапаны закрываются, когда поршень движется вверх и сжимает топливно-воздушную смесь для подготовки к сгоранию.

3. Рабочий ход

Во время рабочего такта впускной и выпускной клапаны закрыты, так как свеча зажигания воспламеняет смесь воздуха и топлива. Взрыв толкает поршень вниз, вращая коленчатый вал.

4. Такт выпуска

По мере того, как поршень движется вверх, он вытесняет все газы, оставшиеся после цикла сгорания, через открытый выпускной клапан, подготавливая цилиндр к новой заправке воздухом и топливом.

Двухтактный камерный дизайн

В двухтактном двигателе отверстия по обеим сторонам поршня используются для регулирования газов, поступающих в цилиндр и выходящих из него. Движущийся поршень закрывает и открывает порты вместо того, чтобы использовать клапаны для открытия и закрытия портов, как в четырехтактном двигателе.

Цикл сгорания в двухтактном двигателе

В двухтактном двигателе требуется только один оборот коленчатого вала, то есть два цикла поршня, для завершения полного цикла сгорания. Двигатель срабатывает каждый раз, когда вращается коленчатый вал, что удваивает количество взрывов по сравнению с четырехтактным двигателем, который вырабатывает большую мощность при сравнении цилиндров одинакового размера.



Двухтактные двигатели

дешевле и легче, обеспечивая более высокое отношение мощности к весу.

Двухтактный двигатель создает мощность с каждым оборотом коленчатого вала.

1. Такт впуска-воспламенения

Впускное отверстие открывается при движении поршня вверх, что создает вакуум в пространстве под поршнем, который заставляет воздух устремляться в картер. Когда воздух проходит через карбюратор, он забирает порцию топлива и масла.

По мере движения поршня топливовоздушная смесь, уже находящаяся в цилиндре, сжимается. Когда поршень достигает верхней мертвой точки (ВМТ), свеча зажигания воспламеняется, вызывая взрыв воздушно-топливной смеси.

2. Такт сжатия-выпуска

Поршень прижимается взрывом воздушно-топливной смеси. Топливно-масляная смесь в картере находится под давлением, когда поршень движется вниз, и проталкивается через перепускное отверстие в цилиндр. Поступающий заряд выталкивает оставшиеся газы в цилиндре через выпускное отверстие.

Применение двухтактных и четырехтактных двигателей

Преимущества двухтактных двигателей заключаются в меньшей стоимости изготовления, меньшем весе и более высоком соотношении мощности к весу по сравнению с четырехтактными двигателями.

По этим причинам двухтактные двигатели идеально подходят для ручных устройств, таких как бензопилы, триммеры для струн и ранцевые воздуходувки. Двухтактные мотоциклы для бездорожья также возвращаются благодаря более удобному диапазону мощности и новым конструкциям двигателей, снижающим выбросы. Двухтактные двигатели также легче запускаются при низких температурах, что делает их идеальными для использования на снегоходах.

Однако четырехтактные двигатели создают больший крутящий момент при более низких оборотах, как правило, имеют большую долговечность, чем высокооборотные двухтактные двигатели, а также обеспечивают повышенную топливную экономичность и более низкий уровень выбросов. По этим причинам четырехтактные двигатели идеально подходят для таких применений, как мотоциклы, квадроциклы, морские моторы и гидроциклы.

AMSOIL


РУКОВОДСТВО ПО ПОИСКУ ТРАНСПОРТНЫХ СРЕДСТВ
• Найдите товары для своего автомобиля: автомобили и легкие грузовики, мотоциклы, квадроциклы, снегоходы, морские суда, гидроциклы, большегрузные автомобили и многое другое.
• Руководство по поиску старинных автомобилей.
• Фильтр поиска и руководств по перекрестным ссылкам.

Ознакомьтесь с руководствами

Смазка для четырехтактных двигателей

Четырехтактные двигатели смазываются маслом, находящимся в масляном поддоне. Масло распределяется по двигателю за счет смазки разбрызгиванием или насосной системы смазки под давлением; эти системы могут использоваться по отдельности или вместе.

Смазка разбрызгиванием достигается путем частичного погружения коленчатого вала в масляный картер. Импульс вращающегося коленчатого вала разбрызгивает масло на другие компоненты двигателя, такие как кулачки распределительного вала, поршневые штифты и стенки цилиндров.

Смазка под давлением использует масляный насос для создания смазочной пленки под давлением между движущимися частями, такими как коренные подшипники, шатунные подшипники и кулачковые подшипники. Он также перекачивает масло в направляющие клапанов двигателя и коромысла.

Смазка для двухтактных двигателей

В двухтактных двигателях масло собирается под коленчатым валом; однако в двухтактных двигателях используется система смазки с полными потерями, в которой масло и топливо сочетаются для обеспечения как энергии, так и смазки двигателя. Масло и топливо смешиваются во впускном тракте цилиндра и смазывают важные компоненты, такие как коленчатый вал, шатуны и стенки цилиндров.

Двухтактные двигатели с впрыском масла впрыскивают масло непосредственно в двигатель, где оно смешивается с топливом, в то время как для двухтактных двигателей с предварительным смешиванием требуется топливно-масляная смесь, которая смешивается перед установкой в ​​топливный бак. Как правило, двухтактные двигатели изнашиваются быстрее, чем четырехтактные, потому что у них нет специального источника смазки; однако качественное двухтактное масло значительно снижает износ двигателя.

Это ключевые отличия при рассмотрении конструкции четырехтактного и двухтактного двигателя и потребности в смазке. Независимо от конструкции используемого двигателя выбирайте высококачественное масло, которое поможет предотвратить износ и максимизирует производительность.

Купить артикул

AMSOIL DOMINATOR® Synthetic 2-Stroke Racing Oil

SABRE® Professional 2-Stroke Oil

AMSOIL INTERCEPTOR® Synthetic 2-Stroke Oil

Разница между 2-тактным и 4-тактным двигателем

Несмотря на множество изменений и нововведений в конструкции автомобилей и двигателей, неизменной оставалась одна вещь — конструкция двухтактных и четырехтактных двигателей. Хотя вы, возможно, слышали об этих типах двигателей раньше, вы можете спросить себя, в чем разница между ними. Вот что вам нужно знать об эффективности и обслуживании каждого типа двигателя.

В чем разница между двухтактным и четырехтактным двигателем?

Основное различие между 4-тактным двигателем и 2-тактным двигателем заключается в том, что 4-тактный двигатель проходит четыре стадии или два полных оборота, чтобы завершить один рабочий такт, а 2-тактный двигатель проходит 2 стадии , или один полный оборот, чтобы выполнить один рабочий такт. Это означает, что двухтактный двигатель потенциально может производить в два раза больше мощности, чем четырехтактный двигатель, а также весить меньше.

Четырехтактный двигатель

Четырехтактные двигатели экономичны и экологичны. Они работают в четыре этапа:

1. Впуск: Впускной клапан открыт, и топливо всасывается движением вниз.
2. Сжатие:  Когда поршень движется вверх, топливо сжимается.
3. Мощность: После сжатия топливо воспламеняется для обеспечения мощности двигателя.
4. Выхлоп: Выпускной клапан открывается, и выхлопные газы выходят из цилиндра.

Двухтактный двигатель

Двухтактный двигатель сочетает в себе этапы сжатия и воспламенения при ходе вверх и этапы мощности и выпуска при ходе вниз. Этот процесс требует меньшего количества движущихся частей для упрощения обслуживания, но обеспечивает меньший крутящий момент.

Двухэтапный процесс включает:

1. Ход вверх (зажигание/сжатие):  Поршень поднимается, воздух и топливо поступают в картер. Топливно-воздушная смесь сжимается и воспламеняется.
2. Ход поршня вниз (мощность/выхлоп):  После воспламенения топлива поршень толкается вниз, и выхлоп выбрасывается.

Оба типа двигателей имеют свои плюсы и минусы, и тот, который подойдет вам лучше всего, зависит от потребностей вашего приложения. В то время как 4-тактные двигатели работают хорошо и обычно служат дольше, чем 2-тактные двигатели, 2-тактные двигатели легче и быстрее, чем 4-тактные двигатели.

Сравнение двухтактных и четырехтактных двигателей

При сравнении двухтактных и четырехтактных двигателей основное различие заключается в том, как они работают. Оба двигателя используют цикл сгорания для производства энергии.

Основное различие между 2-тактным и 4-тактным двигателями заключается в том, что 4-тактный двигатель проходит четыре этапа или два полных оборота, чтобы завершить один рабочий такт. Двухтактный двигатель проходит 2 этапа или один полный оборот, чтобы завершить один рабочий такт.

Во время цикла сгорания в двигателе поршень перемещается вверх и вниз внутри цилиндра, в котором движется поршень. Ход — это когда поршень перемещается из верхней части цилиндра в нижнюю. Во время цикла сгорания, когда поршень движется вниз по цилиндру, он захватывает воздух и газ. Когда поршень движется обратно вверх, выпускной клапан открывается, чтобы вытеснить выхлоп.

Двухтактные двигатели работают, объединяя больше функций в одно движение поршня; при движении поршня вверх (сжатие смеси воздух/топливо/масло) в камере сгорания под поршень в герметично закрытый картер всасывается свежая смесь воздух/топливо/масло.

Четырехтактный двигатель — очень распространенная разновидность двигателя внутреннего сгорания. Во время работы двигателя поршни проходят 4 этапа для достижения каждого рабочего цикла. Определение события — это движение поршня вверх или вниз. По завершении 4 событий цикл завершается и готов к повторному запуску.

Хотя цикл сгорания в обоих двигателях относительно одинаков, они различаются количеством ходов, которые должен совершить поршень, чтобы завершить процесс. Двухтактный двигатель выполняет пять функций цикла сгорания (впуск, сжатие, воспламенение, сгорание и выпуск) за два хода поршня. С другой стороны, четырехтактный двигатель завершает цикл сгорания после четырех ходов поршня. Другой способ представить этот процесс как один оборот коленчатого вала для двухтактного двигателя и два оборота коленчатого вала для четырехтактной версии.

Преимущества двухтактного двигателя

Использование двухтактного двигателя дает множество преимуществ. Вот некоторые преимущества:

1. Двухтактный двигатель весит меньше, чем четырехтактный, и занимает меньше места.
2. Движение двигателя равномерным, так как на каждый оборот коленчатого вала требуется один рабочий такт.
3. Конструкция этого двигателя проста из-за отсутствия клапанного механизма.
4. Во время работы этот двигатель создает меньшее трение деталей и имеет повышенный механический КПД.
5. Этот двигатель отличается значительным увеличением мощности и высоким удельным весом.
6. Двигатель может работать при низких и высоких температурах наружного воздуха.
7. Двигатель имеет впускной и выпускной каналы.

Недостатки двухтактного двигателя

Использование двухтактного двигателя имеет некоторые недостатки, такие как:

1. Двухтактные двигатели потребляют больше топлива, и только небольшое количество свежих зарядов смешивается с газами от выхлопных газов.
2. Во время работы может возникать сильная вибрация или шум.
3. Этот двигатель имеет более короткий срок службы, поскольку он подвергается повышенному износу.
4. Двухтактный двигатель имеет узкий диапазон мощности или диапазон скоростей, при которых двигатель наиболее эффективен.
5. Этот тип двигателя может работать нестабильно на холостом ходу.
6. У вас могут возникнуть проблемы с очисткой с помощью этого движка.
7. Двухтактный двигатель не сгорает так чисто, что приводит к более высокому уровню загрязнения воздуха, чем четырехтактный двигатель.

Применение двухтактного двигателя

Двухтактный двигатель можно использовать в различных целях. В силовом оборудовании для наружного применения, таком как бензопилы, воздуходувки, триммеры и кусторезы, используется двухтактный двигатель. Вы также можете использовать двухтактный двигатель в транспортных средствах и устройствах, таких как подвесные моторы, мотоциклы или велосипеды для бездорожья.

Плюсы четырехтактного двигателя

Использование четырехтактного двигателя дает ряд преимуществ. Вот некоторые из этих преимуществ:

1. Четырехтактные двигатели обеспечивают более высокий крутящий момент при более низких оборотах во время работы.
2. Четырехтактный двигатель потребляет топливо только один раз за четыре такта, что делает его более экономичным вариантом двигателя.
3. Четырехтактные двигатели меньше загрязняют окружающую среду, так как не требуют добавления масла или смазки в топливо.
4. Эти двигатели долговечны и могут выдерживать более высокие степени износа.
5. В четырехтактном двигателе дополнительное масло не потребуется.
6. Четырехтактный двигатель производит меньше шума и вибрации при работе.

Минусы четырехтактного двигателя

Четырехтактные двигатели также имеют некоторые недостатки, такие как:

1. Дополнительные компоненты в четырехтактной конструкции делают эти двигатели более тяжелыми по сравнению с двухтактной версией.
2. Четырехтактный двигатель содержит больше деталей и клапанов, что делает ремонт и обслуживание более дорогим.
3. Поскольку он получает мощность только один раз за каждые четыре оборота поршня, эта конструкция менее мощная, чем сопоставимый двухтактный двигатель.
4. В этой конструкции двигателя используется шестеренчатый и цепной механизм, что может вызвать сложности при техническом обслуживании.
5. Четырехтактный двигатель требует регулярного обслуживания, что приводит к увеличению затрат на продукцию и услуги.

Области применения 4-тактного двигателя

Четырехтактные двигатели — отличный выбор для различных целей, например, для наружного энергетического оборудования и транспортных средств. Одним из наиболее распространенных примеров техники с четырехтактным двигателем является газонокосилка. Вы также можете найти эти двигатели от двигателя RC объемом 7 куб. см до дизельного двигателя Cat C18 мощностью примерно 800 л.с.

Какой двигатель лучше?

Однозначного ответа на вопрос, что лучше двухтактный двигатель или четырехтактный, не существует — ваш выбор полностью зависит от ваших личных предпочтений и областей применения.

Перед тем, как выбрать двигатель, также важно понять потребности каждого типа в смазке. Для двухтактного двигателя требуется смесь масла и топлива, которая воспламеняется при работе двигателя и постоянно потребляет масло. В четырехтактном двигателе масло возвращается в картер после смазывания различных частей двигателя.

Работа системы смазки заключается в распределении масла по движущимся частям, чтобы уменьшить трение между поверхностями, которые трутся друг о друга. Трение повреждает не только движущиеся части, но и эффективность двигателя. Снижение эффективности означает мощность и крутящий момент, сокращение срока службы двигателя, увеличение затрат на техническое обслуживание и увеличение выбросов.

В конечном счете, понимание разницы между двухтактными и четырехтактными двигателями и их потребностей поможет вам сделать правильный выбор и активно проводить техническое обслуживание на протяжении всего срока службы вашего двигателя.

Выберите запасные части и оборудование от Prime Source для ваших потребностей в малом двигателе

Учитывая различия между 2-тактными и 4-тактными дизельными двигателями, необходимо учитывать многое.

В Prime Source Parts and Equipment мы предлагаем решения по поддержке продуктов для владельцев двухтактных и четырехтактных двигателей. У нас есть обширная сеть поставщиков, чтобы помочь нашим клиентам найти нужные детали для всех их потребностей.

Наш опытный штат технических специалистов, сертифицированных OEM и прошедших обучение на заводе, может помочь вам найти лучший продукт для любого проекта, независимо от того, нужны ли вам детали или услуги для двухтактных или четырехтактных двигателей. Для получения дополнительной информации или если у вас есть какие-либо вопросы, свяжитесь с нами, позвонив по телефону 704.610.5081 или заполнив нашу контактную форму сегодня!

Двухтактный двигатель против четырехтактного

Вы когда-нибудь слышали фразу: «Чем больше вещи меняются, тем больше они остаются прежними»? Как бы ни совершенствовались и ни менялись автомобили, бензиновый двигатель внутреннего сгорания по своей сути остается прежним.

Конечно, вы знаете, что у вашего автомобиля есть двигатель. Иначе далеко не уедешь. Но знаете ли вы, какой двигатель у вас четырехтактный или двухтактный?

Если вы водите современный автомобиль, скорее всего, это четырехтактный двигатель.

В чем разница между двухтактным и четырехтактным двигателем? Что делает одно лучше другого?

Короче говоря, это зависит от того, какое приложение. В некоторых случаях двухтактный двигатель может быть более выгодным, чем четырехтактный, и наоборот. Узнайте больше о каждом типе двигателя и о том, что делает их такими разными.

Что такое инсульт?

«Ход» — это завершение поршнем цикла в процессе сгорания.

Важнейшей задачей двигателя является сгорание для выработки энергии. В процессе сгорания в двигателе поршень движется вверх и вниз в цилиндре, совершая полный ход.

• При движении поршня вверх он переходит в «верхнюю мертвую точку» (ВМТ) ближе к клапанам двигателя.
• Он находится дальше от клапанов двигателя, когда он движется вниз к «нижней мертвой точке» (НМТ).

Что такое революция горения?

Революция сгорания – это смешивание топлива и воздуха в поршне, воспламенение и рассеивание выхлопных газов.

Поршень движется вниз внутри цилиндра во время процесса впуска, чтобы смесь бензина и воздуха попала в камеру сгорания. Сжатие происходит, когда поршень движется назад, чтобы сжать газы.

Когда это будет завершено, с помощью свечи зажигания произойдет воспламенение газа. Как только зажигание завершено, поршень движется обратно вверх по цилиндру, открывая выпускной клапан, чтобы вытеснить оставшиеся выхлопные газы.

Двухтактный двигатель по сравнению с четырехтактным двигателем

Разница между двухтактным и четырехтактным двигателем заключается в том, насколько быстро происходит цикл сгорания, в зависимости от того, сколько раз поршень должен двигаться вверх и вниз во время каждый цикл.

Что такое четырехтактный двигатель

В четырехтактном двигателе поршень совершает два хода во время каждого цикла, который включает:

• Один ход во время сжатия
• Однотактный выброс выхлопных газов
• Обратный ход

Свечи зажигания зажигаются только один раз за каждый второй оборот, производя мощность за каждые четыре хода поршня.

Кроме того, четырехтактные двигатели не требуют смеси топлива и масла, так как для масла имеется отдельная зона. Четырехтактные двигатели обычно используются в большинстве легковых и грузовых автомобилей, а также в газонокосилках и картингах.

Что такое двухтактный двигатель?

В двухтактном двигателе весь процесс сгорания состоит из одного хода поршня:

• Такт сжатия происходит после воспламенения сжатого топлива.
• При обратном ходе выхлоп выбрасывается, и в цилиндр поступает следующая топливная смесь.

Кроме того, свечи зажигания срабатывают только один раз за каждый оборот, производя мощность один раз за каждые два хода поршня.

Небольшие транспортные средства используют двухтактные двигатели, такие как садовые инструменты, лодочные моторы, автомобили с дистанционным управлением и мотоциклы для бездорожья.

Существенные различия между двух- и четырехтактными двигателями:

• Четырехтактные двигатели более эффективны из-за меньшей потребности в топливе. Топливо расходуется один раз за четыре такта вместо двух.
• Четырехтактные двигатели более безопасны для окружающей среды благодаря уменьшению выбросов. Двухтактный двигатель помимо выхлопных газов выделяет в воздух сгоревшее масло.
Двухтактные двигатели
• проще и дешевле ремонтировать благодаря их простой конструкции. У них есть порты вместо клапанов, тогда как четырехтактные двигатели имеют больше компонентов, обслуживание или ремонт которых обходится дороже.
• Двухтактные двигатели намного шумнее четырехтактных, поскольку издают пронзительный жужжащий звук.
• Хотя четырехтактные двигатели могут служить дольше, они не такие мощные, как их двухтактные аналоги с более высокими оборотами.

Производительность двигателя

Хотя каждый тип двигателя имеет свои сильные и слабые стороны, ни один из них, как правило, не превосходит другой. Это как сравнивать яблоки с апельсинами.

Хотя двухтактный двигатель имеет более быстрый цикл, он производит значительную мощность без увеличения движения. Он идеально подходит для высокопроизводительных внедорожников и газонокосилок, которым требуется низкое соотношение мощности и веса.

Четырехтактные двигатели лучше всего подходят для многоцилиндровых двигателей легковых и грузовых автомобилей, внедорожников и крупногабаритных транспортных средств. Вы больше не увидите двухтактные двигатели, используемые в автомобилях из-за их плохих выбросов. Кроме того, четырехтактные двигатели более надежны и ими легче управлять.

Качественный ремонт для вашего четырехтактного двигателя

В следующий раз, когда вы будете косить газон, подстригать живую изгородь или брать внедорожный мотоцикл для приключений по бездорожью, вы поймете разницу между вашим двухтактным двигателем. и четырехтактный двигатель и может даже заметить разницу в производительности.

Однако, если у вас когда-нибудь возникнут проблемы с двигателем вашего автомобиля, обратитесь за помощью к консультантам по обслуживанию и техническим специалистам Sun Devil Auto.

Наши технические специалисты, сертифицированные ASE, хорошо разбираются во всем, что находится под капотом. Мы предлагаем комплексные услуги по ремонту двигателей для всех марок и моделей большинства легковых автомобилей и легких грузовиков.

Если горит индикатор проверки двигателя, не игнорируйте его. Принесите его в местный автосалон Sun Devil сегодня для бесплатной диагностики двигателя.



Поставщики и ресурсы беспроводной связи

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

Статьи о системах на основе IoT

Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

---

Изделия для беспроводных радиочастот

Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

---

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

---

Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

---

Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

---

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

---

Основные сведения о помехах и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

---

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

---

Руководства по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

---

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ

---

В этом руководстве по GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Читать дальше.

LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

---

RF Technology Материал

На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
➤ Проектирование и разработка радиочастотного приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

---

Секция испытаний и измерений

В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA

---

Волоконно-оптические технологии

Волоконно-оптический компонент основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH

---

Поставщики беспроводных радиочастот, производители

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >>
➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор

---

MATLAB, Labview, Embedded Исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМ. ИНДЕКС ИСТОЧНИКОВ >>
➤ 3–8 код VHDL декодера ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггер коды labview





*Общая медицинская информация*

Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Мойте их часто
2. ЛОКТ: кашляйте в него
3. ЛИЦО: не прикасайтесь к нему
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВУЙТЕ: заболели? Оставайтесь дома


Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.

---

Радиочастотные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR

---

IoT-Интернет вещей Беспроводные технологии

В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики IoT, компоненты IoT и компании IoT.
См. главную страницу IoT>> и следующие ссылки.
➤РЕЗЬБА ➤EnOcean ➤ Учебник LoRa ➤ Учебник по SIGFOX ➤ WHDI ➤6LoWPAN ➤Зигби RF4CE ➤NFC ➤Лонворкс ➤CEBus ➤УПБ





СВЯЗАННЫЕ ПОСТЫ




Учебники по беспроводным радиочастотам

GSM ТД-СКДМА ваймакс LTE UMTS GPRS CDMA SCADA беспроводная локальная сеть 802.11ac 802.11ad GPS Зигби z-волна Bluetooth СШП Интернет вещей Т&М спутник Антенна РАДАР RFID





Различные типы датчиков

Датчик приближения Датчик присутствия против датчика движения Датчик LVDT и RVDT Датчик положения, смещения и уровня датчик силы и датчик деформации Датчик температуры датчик давления Датчик влажности датчик МЭМС Сенсорный датчик Тактильный датчик Беспроводной датчик Датчик движения Датчик LoRaWAN Световой датчик Ультразвуковой датчик Датчик массового расхода воздуха Инфразвуковой датчик Датчик скорости Датчик дыма Инфракрасный датчик Датчик ЭДС Датчик уровня Активный датчик движения против пассивного датчика движения




Поделиться этой страницей




Перевести эту страницу

СТАТЬИ Раздел T&M ТЕРМИНОЛОГИИ Учебники Работа и карьера ПОСТАВЩИКИ Интернет вещей Онлайн калькуляторы исходные коды ПРИЛОЖЕНИЕ. ЗАМЕТКИ Всемирный веб-сайт T&M

Четырехтактный двигатель для атомов

Движение системы в энергетическом ландшафте. Система двигается вперед и назад, как мяч, катящийся по сложной поверхности. 1 кредит

Если вы переключите бит в памяти компьютера, а затем снова включите его, вы восстановите исходное состояние. Есть только два состояния, которые можно назвать «0 и 1».

Однако сейчас в Техническом университете Вены (Вена) был обнаружен удивительный эффект: в кристалле на основе оксидов гадолиния и марганца был обнаружен атомный переключатель, который нужно переключать вперед и назад не один раз, а дважды, пока снова достигается исходное состояние. Во время этого двойного процесса включения и выключения спин атомов гадолиния совершает один полный оборот. Это напоминает коленчатый вал, в котором движение вверх-вниз преобразуется в движение по кругу.

Это новое явление открывает интересные возможности в физике материалов. В таких системах можно было хранить даже информацию. Странный атомный переключатель был представлен в научном журнале Nature .

Связь электрических и магнитных свойств

Обычно различают электрические и магнитные свойства материалов. Электрические свойства основаны на том факте, что носители заряда движутся — например, электроны, проходящие через металл, или ионы, положение которых смещено.

Магнитные свойства, с другой стороны, тесно связаны со вращением атомов — собственным угловым моментом частицы, который может указывать в очень определенном направлении, так же как ось вращения Земли указывает в очень определенном направлении.

Однако существуют материалы, в которых электрические и магнитные явления очень тесно связаны. Профессор Андрей Пименов и его команда из Института физики твердого тела Технического университета Вены исследуют такие материалы. «Мы воздействовали на специальный материал из гадолиния, марганца и кислорода магнитным полем и измеряли, как при этом менялась его электрическая поляризация», — говорит Андрей Пименов. «Мы хотели проанализировать, как электрические свойства материала могут изменяться под действием магнетизма. И, что удивительно, мы столкнулись с совершенно непредвиденным поведением».

Вернуться к началу в четыре шага

В начале материал электрически поляризован — с одной стороны он заряжен положительно, с другой — отрицательно. Затем вы включаете сильное магнитное поле — и поляризация меняется очень мало. Однако, если затем снова выключить магнитное поле, становятся очевидными драматические изменения: внезапно поляризация меняется на противоположную: сторона, которая раньше была положительно заряжена, теперь заряжена отрицательно, и наоборот.

Теперь вы можете повторить тот же процесс во второй раз: снова вы включаете магнитное поле, а электрическая поляризация остается примерно постоянной. Если вы выключите магнитное поле, поляризация снова изменится и, таким образом, вернется в исходное состояние.

«Это чрезвычайно примечательно, — говорит Андрей Пименов. «Мы выполняем четыре разных шага, каждый раз, когда материал меняет свои внутренние свойства, но поляризация меняется только дважды, поэтому вы достигаете исходного состояния только после четвертого шага».

Четырехтактный двигатель на гадолинии

При ближайшем рассмотрении видно, что за такое поведение ответственны атомы гадолиния: они меняют направление вращения на каждом из четырех шагов, каждый раз на 90 градусов. «В каком-то смысле это четырехтактный двигатель для атомов, — говорит Андрей Пименов. «В четырехтактном двигателе также требуется четыре шага, чтобы вернуться в начальное состояние, и цилиндр при этом дважды перемещается вверх и вниз. В нашем случае магнитное поле дважды перемещается вверх и вниз перед начальным состоянием. восстанавливается, и спин атомов гадолиния снова указывает в исходном направлении».

Теоретически такие материалы можно было бы использовать для хранения информации: система с четырьмя возможными состояниями будет иметь емкость памяти, равную двум битам на переключатель, вместо обычного одного бита информации для «0» или «1». Но эффект также особенно интересен для сенсорной техники: например, таким образом можно создать счетчик магнитных импульсов. Этот эффект дает важные новые данные для теоретических исследований: это еще один пример так называемого «топологического эффекта», класса материальных эффектов, который уже много лет привлекает большое внимание в физике твердого тела и должен способствовать развитию научных исследований. новые материалы.

---

Узнать больше

Физики открыли новый магнитоэлектрический эффект

---

Дополнительная информация: Сергей Артюхин, Топологически защищенное магнитоэлектрическое переключение в мультиферроике, Nature (2022). DOI: 10.1038/s41586-022-04851-6. www.nature.com/articles/s41586-022-04851-6

Информация журнала: Природа

Предоставлено Венский технологический университет

Цитата : Четырехтактный двигатель для атомов (2022, 6 июля) получено 25 сентября 2022 г. с https://phys.org/news/2022-07-four-stroke-atoms.html

Этот документ защищен авторским правом. Помимо любой добросовестной сделки с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в ознакомительных целях.

Четырехтактный двигатель: анимация, объяснение каждого хода

Обновлено: 08 сентября 2022 г.

Современные автомобили имеют четырехтактный двигатель. Ход – это движение поршня вверх или вниз в цилиндре между верхним и нижним положениями. Один оборот коленчатого вала равен двум тактам.

Анимация четырехтактного бензинового двигателя с непосредственным впрыском топлива. Посмотрите ту же анимацию на медленной скорости.

В четырехтактном двигателе каждый цилиндр «срабатывает» при каждом втором обороте коленчатого вала. Полный цикл сгорания состоит из двух оборотов коленчатого вала и четырех тактов:

1. Такт впуска
2. Такт сжатия
3. Рабочий ход
4. Такт выпуска.

Для иллюстрации мы создали эти две анимации четырехтактного бензинового и дизельного двигателей с непосредственным впрыском топлива. Мы выбрали двигатель с непосредственным впрыском, потому что более половины новых автомобилей с бензиновым двигателем имеют непосредственный впрыск. См. анимацию четырехтактного дизельного двигателя ниже.

Непосредственный впрыск бензина отличается от обычного впрыска топлива расположением форсунки: в обычном впрыске топлива форсунка устанавливается во впускном канале над впускным клапаном. В бензиновом двигателе с непосредственным впрыском сопло форсунки выступает в камеру сгорания. Топливо распыляется под очень высоким давлением непосредственно в камеру сгорания.

1. Такт впуска

Такт впуска.

Коленчатый вал двигателя продолжает вращаться по инерции от предыдущего рабочего такта. Такт впуска всегда считается первым в последовательности.

Во время такта впуска поршень движется вниз, создавая над собой вакуум. Распределительный вал открывает впускной клапан (клапаны), всасывая воздух из впускного коллектора. Впускной клапан начинает открываться в конце такта выпуска предыдущего цикла.

Когда поршень движется вниз, воздух заполняет цилиндр. Вскоре после того, как поршень достигает нижнего положения, впускной клапан закрывается. Выпускной клапан закрыт во время такта впуска.

2. Такт сжатия

Такт сжатия.

Во время такта сжатия впускной и выпускной клапаны закрыты. Когда поршень движется вверх, он сжимает воздух, попавший в цилиндр.

Инжектор прямого действия впрыскивает бензин под очень высоким давлением в цилиндр во время такта сжатия, когда поршень находится ближе к верху. Непосредственно перед тем, как поршень достигает верхнего положения, искра между электродами свечи зажигания воспламеняет топливно-воздушную смесь.

Самое верхнее положение поршня называется Верхняя мертвая точка или ВМТ. Сгорание происходит в камере сгорания, которая представляет собой пространство между верхней частью поршня и головкой блока цилиндров.

3. Рабочий ход

Рабочий ход.

В рабочем такте давление горячих газов, создаваемое при сгорании, толкает поршень вниз с большой силой. Рабочий ход обеспечивает энергию для поворота колес автомобиля.

После рабочего такта коленчатый вал продолжает вращаться за счет инерции тяжелых компонентов, прикрепленных к коленчатому валу. В автомобилях с механической коробкой передач это маховик. В автомобилях с автоматической коробкой передач это гидротрансформатор.

Во время рабочего такта впускной и выпускной клапаны все еще закрыты. Когда поршень приближается к нижнему положению рабочего такта, выпускной клапан начинает открываться, позволяя горячим выхлопным газам вырываться наружу. В некоторой литературе рабочий ход называется «такт расширения» или «такт сгорания».

4. Такт выпуска

Такт выпуска.

Во время такта выпуска выпускной клапан открыт, а впускной клапан закрыт. Поршень движется вверх, выталкивая оставшиеся выхлопные газы из цилиндра в выпускной коллектор.

Такт выпуска является последним тактом цикла. Когда поршень приближается к верхнему положению (ВМТ), впускной клапан начинает открываться для такта впуска следующего цикла сгорания. Выпускной клапан закрывается сразу после достижения поршнем ВМТ.

Как работает четырехтактный дизельный двигатель:

Анимация четырехтактного дизельного двигателя.

Дизельный четырехтактный двигатель работает так же, но в дизельном двигателе нет свечи зажигания. Дизельное топливо воспламеняется из-за высокой температуры сжатого воздуха.
