Стучат гидрокомпенсаторы на холодном и горячем двигателе: диагностика, ремонт
Работа двигателя внутреннего сгорания непременно связана с выделением тепла. Как известно из курса физики, при взаимодействии тепла с металлом, он расширяется. Конструкторы моторов принимают этот факт во внимание при их проектировке и предусматривают тепловые зазоры. Особое внимание при расчете тепловых зазоров уделяется клапанному механизму автомобиля, где ошибка может привести к прогоранию клапана или появлению стуков в двигателе.
Чтобы автомобильные мастерские и водители могли контролировать зазор, в клапанном механизме двигателя присутствует возможность его регулировки. Выполнять ее требуется по ходу эксплуатации машины, поскольку изношенные детали ведут к изменению зазора.
Изначально регулировка зазора выполнялась при помощи шайб и рычагов, что было крайне неудобно, а для конечного автомобилиста еще и слишком сложно. Со временем конструкторы предложили более современное решение – использование гидрокомпенсаторов.
Что собой представляют гидрокомпенсаторы

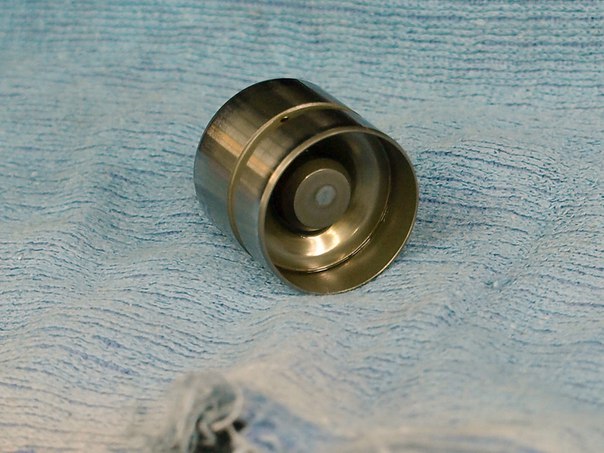

Автомобильный гидрокомпенсатор представляет собой поршень, с дном которого взаимодействует кулачок распределительного вала. В поршне находится шариковый клапан, задачей которого является открытие заслонки для поступления масла в полость поршня. За передачу усилия от кулачка распределительного вала к стержню клапана отвечает плунжер.
В процессе работы внутрь поршня поступает масло. Оно заполняет свободное пространство, после чего начинает давить на плунжер. Это приводит к его перемещению вместе с поршнем вверх до тех пор, пока механизм не упрется в кулачок распределительного вала. Таким образом, удается достичь автоматического выбора оптимального зазора за счет механизма гидрокомпенсатора. Когда кулачок распределительного вала надавливает на поршень гидрокомпенсатора, часть масла из него выливается, после чего шариковый клапан блокирует путь маслу, поршень опускается вниз и создается зазор.
Гидрокомпенсатор, в отличие от шайб и рычагов, не требует дополнительной настройки при износе деталей двигателя. Зазор в любом случае регулируется, благодаря поступлению большего количества масла внутрь гидрокомпенсатора.
Почему стучит гидрокомпенсатор
Неисправность гидрокомпенсатора просто определить. Если с данным элементом возникли проблемы, он начинает стучать в процессе работы. Последствием возникновения стука гидрокомпенсатора является неправильная или несвоевременная регулировка клапанного зазора, что может привести к проблемам с двигателем.
Классифицировать причины, из-за которых стучит гидрокомпенсатор двигателя, можно по условиям их возникновения. В зависимости от того, на холодном или прогретом двигателе стучат гидрокомпенсаторы, отличаются неисправности, которыми может быть вызвана проблема.
Стучат гидрокомпенсаторы на холодном двигателе
Проблемы с работой гидрокомпенсаторов могут возникать в двух случаях: при неисправности самого механизма или из-за возникновения проблем в системе подачи масла. На холодном двигателе можно выделить следующие основные причины, почему стучат гидрокомпенсаторы:
- Загрязнение элемента. При загрязнении гидрокомпенсатора плунжер механизма может заклинить в посадочном месте. Также повышается риск заклинивания шарикового клапана в открытом положении;
- Загрязнение масла. Грязная эксплуатационная жидкость, засоренная продуктами трения, приведет к возникновению стука гидрокомпенсатора на холодном двигателе. Из-за нее может засориться канал подачи масла, но данная проблема исчезнет при прогреве мотора, благодаря вымыванию «мусора» текучей разогретой эксплуатационной жидкостью;
- Механический износ гидрокомпенсатора. Если на плунжере или его посадочном месте возникли повреждения, масло не будет удерживаться в подплунжерном пространстве, сохраняя требуемое давление, соответственно, механизм не сможет работать должным образом, обеспечивая необходимый зазор;
- Высокая вязкость масла. Когда в машине используется масло высокой вязкости, до полного прогрева двигателя оно не успевает поступать к гидрокомпенсаторы, из-за чего в них возникает стук;
- Сильное загрязнение масляного фильтра. При возникновении преград через масляный фильтр холодное масло не сможет в полном объеме подаваться в головку блока цилиндра.
Важно: Необходимо различать стук гидрокомпенсаторов на холодном двигателе и при старте двигателя. Многие водители ошибаются, считая, что если при запуске мотора слышен характерный звук, имеются проблемы с гидрокомпенсаторами. Стук может возникать и быстро стихать, поскольку некоторые из клапанов продолжают оставаться открытыми (учитывая расположение распределительного вала) после остановки двигателя.
Стучат гидрокомпенсаторы на горячем двигателе
Причины возникновения стука гидрокомпенсаторов на горячем двигателе частично повторяют неисправности, из-за которых возникает данная проблема на холодном моторе. Приведем проблемы, которые характерны только для разогретого двигателя:
- Увеличилось место посадки гидрокомпенсатора, а в процессе прогрева двигателя оно становится еще более просторным из-за расширения теплого металла;
- Проблемы с масляным насосом. Чаще всего неисправность связана с тем, что масляный насос не выдает необходимого давления;
- Мало или много масла в системе. Из-за этого может происходить обогащение масла воздухом, что критически сказывается на работе гидрокомпенсатора. Большое содержание воздуха в масле приводит к его сжатию в процессе работы гидрокомпенсатора, и он начинает стучать. Данная проблема имеет место быть только на горячем двигателе, поскольку лишь с прогреванием мотора масло обогащается воздухом.
Ситуация, когда гидрокомпенсаторы стучат только на горячем двигателе, возникает редко. Чаще всего проблема имеет место быть, как на холодном, так и на прогретом моторе, и она связана с плохим маслом, загрязненным масляным фильтром или повреждением гидрокомпенсатора.
Как определить стучащий гидрокомпенсатор
Поскольку гидрокомпенсаторов устанавливается в двигателе несколько, необходимо перед заменой или детальной диагностикой определить, какой именно из них стучит при работе. В сервисных центрах поиск неисправного механизма проводится с помощью специального прибора для измерения уровня шума. Акустическая диагностика является эффективным методом при поиске проблемного гидрокомпенсатора.
Также провести диагностику гидрокомпенсатора можно на разобранном двигателе. Для их проверки потребуется снять клапанную крышку, после чего приложить усилия для продавливания каждого элемента в отдельности. Гидрокомпенсаторы, которые при внешнем воздействии будут с легкостью утапливаться, имеют недостаточное давление масла, что говорит об их неисправности. Заклинивший гидрокомпенсатор утопить не получится силами человека.
Важно: Обращайте внимание, чтобы в процессе диагностики гидрокомпенсаторы не были прижаты кулачком распределительного вала.
К чему приводит неисправность гидрокомпенсаторов
Проблемы с гидрокомпенсаторами не оказывают сильного влияния на износ других компонентов двигателя, но откладывать решение проблемы не следует. Провести поиск неисправности гидрокомпенсатора следует, поскольку возникающие проблемы могут указывать на нарушение работы системы смазки.
Сами по себе неисправные гидрокомпенсаторы приведут к снижению мощности двигателя, ухудшению динамики разгона автомобиля и увеличению расхода бензина.
Что делать, если стучат гидрокомпенсаторы
В большинстве случаев стук гидрокомпенсаторов связан с проблемами системы смазки, которые вызваны плохим маслом. Поэтому при появлении посторонних звуков из гидрокомпенсаторов на холодном или горячем двигателе следует первым делом произвести замену масла и масляного фильтра.
Обратите внимание: Первый пуск двигателя после замены масла будет вновь сопровождаться стуками гидрокомпенсаторов. Это связано с тем, что после слива старого масла гидрокомпенсаторы становятся «пустыми».
Если замена масла не помогла исправить проблему, необходимо определить какой именно гидрокомпенсатор стучит в процессе работы. Выявив неисправный элемент, его можно снять с двигателя и попробовать промыть в бензине или керосине, после чего поставить на место. Это поможет в том случае, если причина возникновения стука кроется в загрязнении гидрокомпенсатора.
Важно: Устанавливать после промывки гидрокомпенсаторы необходимо на позиции, где они стояли до снятия.
Когда промывка гидрокомпенсаторов не помогает решить проблему с возникновением стука в них, элементы потребуется заменить.
Загрузка…откуда берется и как избежать
Гидрокомпенсаторы первые начинают «говорить» о том, как двигатель воспринимает залитое масло
Основной причиной стука в гидрокомпенсаторе является недостаточное давление масла в плунжерной паре. В этом случае он не успевает полностью убрать зазор между клапаном и кулачком распределительного вала. При вращении последний начинает ударять по крышке гидрокомпенсатора, что и приводит к стуку или “стрекотанию”.
С ЧЕМ ЭТО СВЯЗАНО?
Иногда это бывает вследствии сильного износа двигателя, плохой работы маслонасоса, грязных маслянных каналов или выхода из строя гидрокомпенсатора.
Наиболее часто причина в масле (использование низкокачественного, поддельного или неподходящего для вашего двигателя масла). Поэтому первое, что нужно следать — залить масло которое очищает двигатель, имеет присадки против стука гидриков и подходит вашему транспорту (учитывая пробег).
Все масла во время эксплуатации имеют свойство “выгорать” (по научному – аэрация). Остатки в виде сажи и прочих неприятных образований оседают на деталях двигателя, в том числе внутри гидрокомпенсаторов, на плунжерной паре и шариковом клапане.
Такие осаждения приводят к тому, что гидротолкатель перестает правильно работать, может
Для профилактики стука гидрокомпенсаторов лучшим вариантом будет использовать масло необходимой для вашего двигателя вязкости с наличием моющих и антиаэрационных присадок. Как следствие, оно будет держать в чистоте масляные каналы двигателя и гидрокомпенсатора.
Именно таким есть канадское масло Petro-Canada. Его уникальность в запатентованной технологии производства масел HT Purity Process. Она имеет принципиальные отличия от традиционного метода «очистки селективными растворителями» (который используется большинством производителей масел). Основное отличие – это отсутствие ароматических молекул, которые снижают эксплуатационные свойства.
Чем выше степень очистки базовых масел, тем чище двигатель!
Cодержание ароматических соединений в маслах:
(чем меньше — тем лучше)
- Обычных (полученных методом селективной очистки = 10-35%
- Petro-Canada (HT Purity Process) = менее 0,1%.
ЧТО ЭТО ВАМ ДАЕТ?
- Petro-Canada отлично моет двигатель изнутри (даже растворяет твердые отложения)
- Лучше защищает детали от коррозии и окисления (устойчивее к сдвигу и аэрации)
- Расход масла меньше 😉
И что особо важно — получается более стабильная среда для присадок
(среди которых модификатор трения на основе 3х ядерного молибдена)!
Состав этого масла включает пакет присадок, которые позволяют устранить стук и предотвратить преждевременный выход из строя гидрокомпенсаторов.
Благодаря этим свойствам вы можете быть уверены, что используя масла Petro-Canada ваш двигатель прослужит вам долгие годы. И гидрики перестанут стучать.
В подтверждение вышесказанного приводим ОТЗЫВЫ покупателей о результатах использования масла Petro-Canada в официальном интернет магазине shop.petro-canada.com.ua:
Начитавшись положительных отзывов о масле,решил попробовать РС supreme 5w30 в киа церато,пока нравится,ушел стук гидрокомпенсаторов на холодную,думал их победить уже невозможно)))
PC Supreme 5w-30
Заливаю данное масло уже 3-й год, автомобиль Hyundai Accent MC 1. 4 бензин, меняю 2 раза в год перед осенью и весной, средний пробег от замены до замены 6-9к км, что могу сказать масло мне очень нравиться двигатель работает тихо, масло не ест, расход бензина при спокойной езде 6.8-7.5 л/100км.
При сливе имеет характерный темный цвет — свою работу по уходу за двигателем выполняет на все 100%. Спасибо за хороший продукт, хотелось бы его малосьб дешевле покупать 😉 PC Supreme Synthetic 5w-30
Пользуюсь много лет на FSI двигателе W8. Все отлично, масло хорошо моет и не горит как кастрол который рекомендует WAG PC Synthetic 5w-40
Уже несколько раз заливаю полусинтетику PC Supreme (5W-30 на зиму и 10W-40 лето). Машина — Chrysler Voyager 1992, 3,3 л, пробег -350 000 км, машина — на газу. Масло отличное. Звук движка — удовлетворенное урчание.
Перестали стучать «гидрики». Зимой заводится без проблем. Меняю после 10 000 пробега, масло уже конечно темнеет серьёзно, но в принципе ещё очень хорошо выглядит (смотрел на просвет). Никакого горелого запаха, и т.д.
Тоже вначале сомневался, оригинал ли? Почитал личные исследования автовладельцев по разным производителям масел (есть такой сайт. Не знаю, можно ли здесь упоминать, поэтому не пишу) и выбрал PC. Положился на порядочность магазина.
В общем маслом и магазином остался доволен. Покупать — удобно. Приехало быстро. Работает — хорошо. PC Supreme 10w-40
Стучит гидрокомпенсатор на холодную и на горячую что делать
Сегодня мы поговорим про причины стука гидрокомпенсатора и способы решения данной проблемы.
Газораспределительный механизм силовой установки автомобиля является очень важной ее составляющей, поскольку обеспечивает своевременную подачу воздуха или горючей смеси в цилиндры и отводит из них отработанные газы.
Расположение распределительного вала
На современных авто чаще всего используют механизм с верхним расположением распределительного вала, что позволило уменьшить металлоемкость конструкции и как следствие – увеличение надежности.
Поскольку при нагреве металл расширяется, а клапана постоянно находятся в зоне высокой температуры, для предотвращения его поджимания, вследствие чего он неплотно садится в седло, предусмотрен тепловой зазор между стержнем клапана и кулачном распредвала.
При этом тепловой зазор имеет определенную величину, чтобы обеспечить максимально возможное открытие клапана, исключая его поджимание.

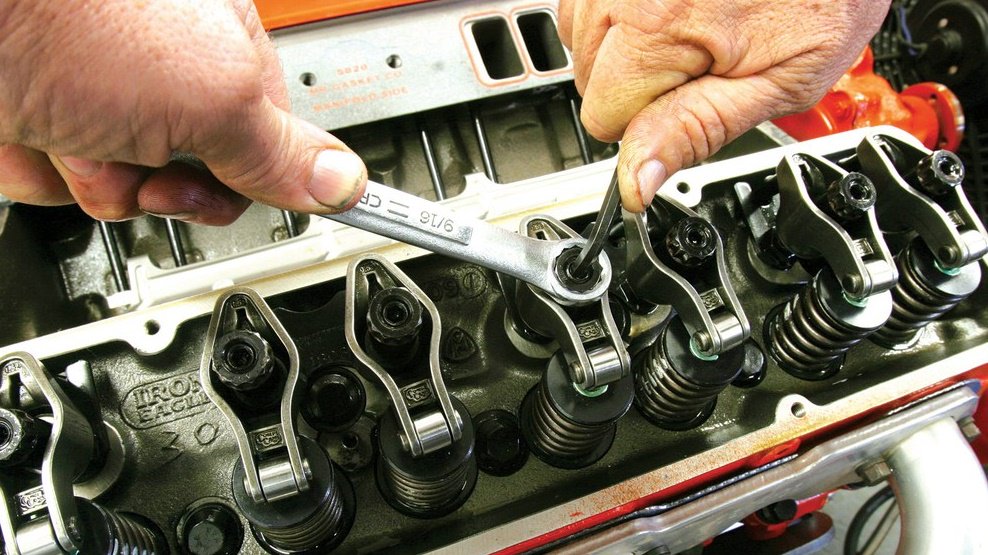

Раньше у двигателей с верхним расположением распределительного вала тепловой зазор регулировался путем помещения между стержнем клапана и кулачком распредвала регулировочных шайб определенной толщины.
Недостатком применения этих шайб являлась потребность в периодической проверке зазора и регулировке его путем подбора шайб.
Сейчас же для обеспечения теплового зазора все чаще применяются гидрокомпенсаторы, по-народному — гидрики, использование которых исключил потребность в регулировке зазора, и все потому, что зазор регулируется за счет давления масла.

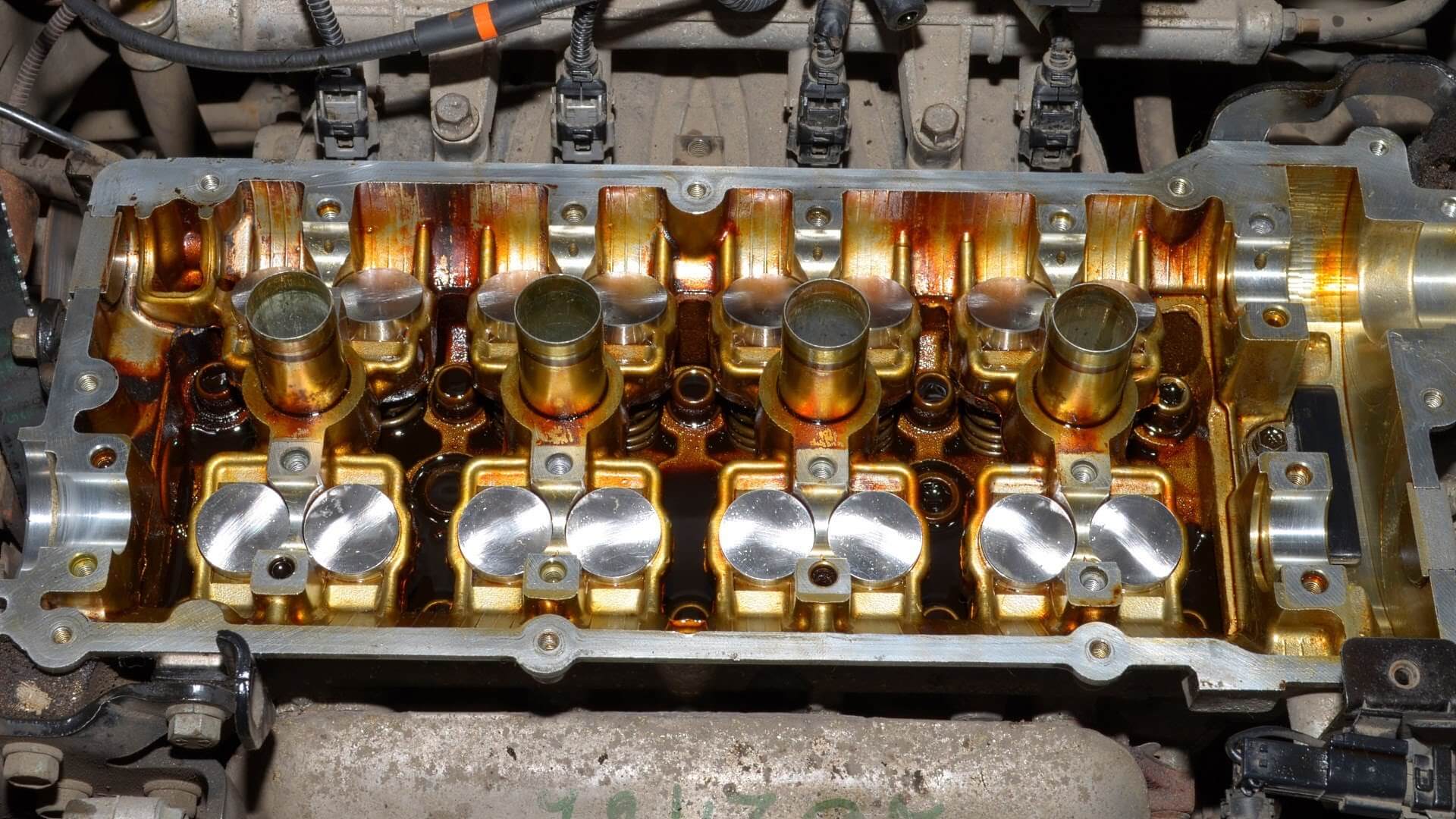

Располагаются гидрокомпенсаторы, как и регулировочные шайбы, между стержнем клапана и кулаком распредвала.
Внешне гидрик выглядит как небольшой поршенек, поэтому в головке предусмотрены посадочные места под них.
Конструкция и принцип работы

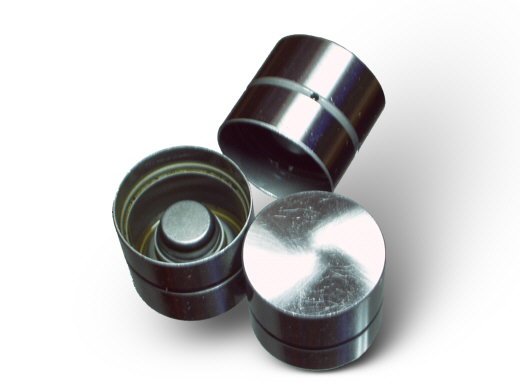

Сама же конструкция гидрокомпенсатора проста. Состоит он из цилиндрического поршня, днище которого и воспринимает усилие от кулачка распредвала.
Внутри этого поршня в своем посадочном месте установлен плунжер, посредством которого передается усилие через поршень от кулачка к стержню клапана (смотрите фото выше).
В своем посадочном месте плунжер свободно перемещается, обеспечивая тепловой зазор.
Работает гидрик так: при работающем двигателе кулачок набегает на днище поршня гидрокомпенсатора и смещает его вниз. Перемещаясь, поршень посредством плунжера давит на клапан, и он открывается.
Регулировка же зазора выполняется маслом.
Масляный насос подает рабочую жидкость в головку под давлением. В гидрике оно попадает в подплунжерное пространство, и смещает плунжер внутри посадочного места.
Чем выше давление масла, тем больше оно будет давить на плунжер и тем сильнее он выйдет из посадочного места.
При снижении давления – плунжер снова заходит в посадочное место. Таким образом тепловой зазор между плунжером и стержнем клапана регулируется самостоятельно и зависит от давления в системе смазки.
Чтобы масло не вытекало с гидрика после остановки мотора, в каналах подачи масла в головке блока установлены шариковые клапана.
Имея такое преимущество, как отсутствие потребности в регулировке, гидрокомпенсатор имеет и один существенный недостаток – высокая чувствительность к моторному маслу.
Читайте также:Причины стука гидрокомпенсаторов
Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.
Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.
Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.
Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.
Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.
Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и рабочая жидкость из гидрика через них стекает.
При запуске же количество масла в каналах быстро восполняется.
Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.
Стучит гидрокомпенсатор на холодную.
Стук на холодную может свидетельствовать о:
- Механический износ плунжера и его посадочного места. В таком случае рабочая жидкость не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
- Заклинивание плунжера в посадочном месте из-за загрязнения;
- Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
- Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
- Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
- Выработанный ресурс масла, а также значительное его засорение продуктами трения;
- Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.
Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.
Стук гидрокомпенсатора на горячем двигателе.
Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.
По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.
Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.
Последствия появившегося стука
Интересно, что к каким-либо повреждениям других механизмов силовой установки поломка гидрокомпенсаторов не приводит.
У стучащих гидрокомпенсаторов всего лишь нарушается тепловой зазор, что приводит только к снижению мощности и приемистости силовой установки и повышению расхода топлива.
Но появившийся стук может сигнализировать о нарушении в работе системы смазки, поэтому важно узнать, почему они застучали и устранить проблему.
Что касается применения на авто систем газораспределения SOHC и DOHC, то разница лишь в количестве установленных гидрокомпенсаторов.
Так, на современных авто, в том числе и отечественных, к примеру, ВАЗ 2112 и Лада Приора уже используется система газораспределения DOHC, с 4 клапанами на цилиндр, а значит и с 4 гидриками, общее же количество их – 16.
Причины появившегося стука для всех авто, в том числе и упомянутых, одинаковы.
Наличие такого количества гидриков влияет лишь на более затрудненное выявление застучавшего гидрокомпенсатора, если стучит только один или несколько из общего количества.
Выявление неисправных гидрокомпенсаторов
Выявить застучавший гидрокомпенсатор, в принципе, несложно. Достаточно с авто снять клапанную крышку, чтобы получить частичный доступ к ним, которого будет достаточно для проверки.
Чтобы проверить гидрики, достаточно воспользоваться не толстым деревянным бруском.
Проверка осуществляется путем нажатия на днище гидрика. При создании усилия он начнет утапливаться в своем посадочном месте. Важно при проверке, чтобы на днище гидрика не воздействовал кулачек распредвала.
Заклинивший гидрокомпенсатор созданным усилием попросту не будет утапливаться в посадочном месте, воздействия человека будет недостаточно, чтобы преодолеть усилия пружины клапана.
Если же в нем отсутствует масло по какой-либо из перечисленных причин, утапливание гидрика в посадочном месте будет производиться при значительно меньшем усилии, чем нормально работающих.
Таким методом можно вычислить поломанные гидрокомпенсаторы.
Читайте также:Устранение появившегося стука
Но при появлении стука не обязательно сразу проверять наличие вышедших из строя гидриков. Часто причиной стука становиться масло, поэтому для начала можно заменить масло вместе с фильтром.
После слива масла и заливки нового, первый запуск будет сопровождаться их стуком, поскольку масла в них нет и все каналы пусты.
Через определенное время стук должен прекратиться. Важно только подбирать масло, рекомендованное для использования заводом-изготовителем авто. Также перед заливкой нового масла желательно систему смазки промыть.
Если замена масла не устранила стук, тогда уже и проверяется, какие гидрики стучат. После выявления неисправных гидриков, их нужно снять с авто, для чего потребуется демонтаж из головки распредвала.
После извлечения гидриков их можно попытаться промыть в бензине или керосине, чтобы удалить грязь на плунжерах, если таковая имеется.
После промывки они ставятся на место и проверяется, продолжают ли они стучать. Важно проследить, чтобы каждый извлеченный гидрокомпенсатор ставился строго на свое место, перепутывать их нельзя.
В случае, когда промывка не помогла, возможен сильный механический износ. Тогда гидрокомпенсаторы заменяются, поскольку они не ремонтируются.
Комплект для ВАЗ 2112.
Если гидрики новые и залито свежее масло, но они продолжают стучать, возможно, забиты каналы подачи масла. Тогда придется снимать ГБЦ и промывать ее полностью.
Когда промывка ГБЦ не помогла, это указывает на значительный износ масляного насоса, тогда уже потребуется его замена. Но случается это очень редко, обычно замена масла, а также промывка или замена гидрокомпенсаторов проблему устраняют.
Другие неисправности и способы их устранения.
Лучше всегда искать причину появившегося стука гидрокомпенсаторов последовательно, выполняя одну операцию за другой начиная с простейшего и переходя к более сложному.
Такая последовательность значительно может сэкономить средства и время. Также по каким причинам и на каких двигателях гнет клапана.
Меняем гидрокомпенсаторы (гидрики) на M43
Администратор
5418
Начался неприятный чокающий звук на холодную, на горячую тише. Когда открыто правое окно этот звук отражался от забора. В общем, пришло время менять гидрокоменсаторы в двигателе. Учитывая, что их ресурс ~200-250 ткм. Задача гидрокомпенсатора – обеспечить беззазорное соединение и передать толкательное движение от кулачка распредвала на клапан.
В целом, замена не представляет особой сложности. Никаких приспособ не нужно. Работы ведутся на двигателе M43.
Для 8-клапанного M43 требуется 8 гидриков. (Ina 420 0019 10 )
Заодно меняем прокладку клапанной крышки. (Reinz 70-29388-00 )
Потребуется герметик для прокладки.
Инструмент: головка на 10 и 11, рожковый ключ на 22
Переводим капот в ремонтное положение.
Отверточкой поддеваем патрубок к клапану картернных газов и снимаем его. Дергать не надо.
Для удобства работы снимаем катушку. Отсоединяем аккумулятор.. а лучше вообще его убрать. (я сначала не отсоединил и пока я возился, у меня один раз коротнуло)
Откручиваем болты клапанной крышки. Запоминаем где стояли,чтобы закрутить как было. Один болт труднодоступен.
Примечание: на дне виднеются масляные каналы, желательно заткнуть их тряпой. Чтобы туда случайно ничего не уронить. Откручиваем гайки, держащие распредвал, но не до конца. Откручиваем все гайки постепенно, без перекосов.
После этого , там где кулачки распредвала подняты, можно вынуть рокер (Рычаг роликового толкателя)
И вынуть гидрокомпенсатор:
На фотке видно, что старый просел.
На новом гидрике снимаем защитное кольцо. (После этого гидрик нельзя класть на бок) И устанавливаем гидрик в двигатель, возвращаем назад рокер.
После того, как сменили все доступные гидрики, прокручиваем праспредвал. Точнее крутим коленвал, а через цепь будет крутиться распред.
Вынуть первый компенсатор, всех сложнее. Цепь натягивается и мешает подняться распредвалу. Тут придется попыхтеть. В итоге, я продавил клапанную пружину через ручку молотка. Пружина клапана прожалась и рокер заскочил на место.
Остаток дня ушел на то, чтобы хотя бы немного очистить клапанную крышку.. и эта самая тяжелая часть работы. Хотя и не обязательная. Попутно, можно открутить и постистить маслоподающую трубку . На закреплена над разспредвалом.
Перед установкой, на прокладку и посадочную поверхность положил тонюсенький слой герметика. Много не надо, а то не дай бог засорит масляные каналы двигателя. Крышку затягиваем равномерно, слегонца. Момент затяжки маленький-10НМ. Лучше не дотянуть, чем перетянуть. Легко срывается резьба!!! После замены, цокающий звук двигателя существенно уменьшился. Не пропал совсем, но перестал раздражать.
Что делать когда стучат гидрокомпенсаторы? Стоп ШУМ | Официальный сайт СУПРОТЕК
Представляете, было время, когда тепловые зазоры клапанов двигателя приходилось регулировать в ручную. И лишь во второй половине двадцатого века инженеры разработали механизм, который стал делать это автоматически — гидрокомпенсатор. Прочитав нашу статью можно детально ознакомиться с принципом работы этого устройства. Здесь же хотелось бы остановиться на причинах неисправности гидрокомпенсаторов. Итак, почему стучат гидрокомпенстары на холодную? почему стучат гидрокомпенсаторы?
Как правило, о том, что в работе этого устройства начались проблемы вы узнаете по характерному стуку. Так из-за чего это происходит:
- одной из частей гидрокомпенсатор является плунжерная пара, если там увеличится зазор, то это приведёт к утечке масла;
- а вот если из-за грязи плунжерная пара заклинит, то гидрокомпесатор вообще перестанет работать;
- в случае, когда используется некачественное масло или автомобиль несвоевременно проходит ТО, наблюдается чрезмерный абразивный износ. В итоге, гидрокомпенсатор не успевает регулировать зазоры в газораспределительном механизме;
- еще одна проблема, вызванная износом или засорением деталей — неплотное закрытие обратного клапана, что в итоге не позволяет создать достаточное давление;
- кроме этого, гидрокомпесаторы могут застучать из-за засорения масляных каналов.
Наши рекомендации:
Когда стучат гидрокомпенсаторы, что делать? Благодаря способности выстраивать новую структуру – слой, триботехнические составы «Супротек» великолепно справляются в устранении неисправностей, вызванных износом конъюгированных поверхностей трения гидрокомпенсаторов. Когда стучат гидрокомпенсаторы на холодную, и при прогретом двигателе, и шум вызван неплотным закрытием обратного клапана, то восстановить идеальную форму шарика помогут добавки «Супротек». В случаи если плунжерная пара хотя бы до некоторой степени сохранила свою подвижность, то, благодаря своим очищающим способностям, триботехнические составы могут ликвидировать заклинивание детали.
Средства, которые подходят для устранения стука гидрокомпенсаторов — СТОП ШУМ:
Что такое гидрики в двигателе
Почему стучат гидрокомпенсаторы и зачем они нужны двигателю?
«Мал, да удал» — это выражение как нельзя лучше подходит нашему герою статьи. Эти небольшие устройства, гидрокомпенсаторы, находятся в самом сердце автомобильного двигателя, в системе газораспределения. Они помогают компенсировать негативные последствия теплового расширения и исключают регулировку зазоров клапанов. Что случается, и почему стучат гидрокомпенсаторы?
Гидрокомпенсаторы что это?
Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.
Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.
Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.
Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.
Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.
Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.
Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.
Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.
Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?
Гидрокомпенсаторы — секреты конструкции
Углубимся в техническую часть и рассмотрим, каким образом эти устройства автоматически поддерживают одинаковый зазор. Его основными конструктивными элементами являются:
- корпус;
- плунжерная пара;
- пружина плунжера;
- обратный клапан.
Смысл работы гидрокомпенсаторов клапанов заключается в том, чтобы автоматически компенсировать меняющиеся под действием разных факторов зазоры в газораспределительном механизме двигателя, что достигается изменением их длины при помощи пружин и давления масла.
Как мы уже упоминали выше, гидрокомпенсаторы располагаются между распредвалом (его кулачками) и клапанами.
Когда кулачок вала повёрнут тыльной стороной, в компенсатор из рампы поступает порция масла, которая заполняет его полость, и он как бы раздвигается вверх и вниз пока не компенсирует зазор между своим корпусом и окружающими его элементами системы ГРМ.
Когда кулачок вала поворачивается выпуклой стороной к гидрокомпенсатору и давит на него, наш сегодняшний герой запирается, и масло, благодаря своей несжимаемости, превращает его в жёсткий элемент, который давит на клапан, открывая его.
При перемещении компенсатора часть масла из его плунжерной пары выходит через имеющиеся внутренние зазоры, и при возврате в исходное положение из рампы в гидрокомпенсатор поступает свежая порция, заполняющая его внутренности, и вновь зазоры скомпенсированы.
Почему стучат гидрокомпенсаторы?
Могут ли возникать какие-либо проблемы с гидравлическими компенсаторами? К сожалению, могут.
Нужно сказать, что не всегда это говорит о неисправности самих устройств, собака может быть зарыта и в другом. Итак, возможные неисправности:
- низкое давление в маслосистеме, из-за чего в компенсаторы не поступает достаточно масла, чтобы компенсировать зазоры;
- износ самой плунжерной пары;
- клин шарикового клапана компенсатора;
- заклинивание плунжерной пары;
- недостаточно масла, и такое бывает;
- засорены каналы в головке блока, по причине нагара или длительная езда на старом масле.
Как проверить гидрокомпенсаторы?
Как проверить гидрокомпенсаторы на работоспособность?
Справедливости ради отметим, что последние три проблемы из списка могут возникать по вине некачественного масла, заливаемого в систему, так как наличие в нём грязи и прочей гадости засоряет прецизионный механизм гидрокомпенсатора и преждевременно выводит его из строя.
Стук гидрокомпенсаторов. Как проверить гидрокомпенсаторы? — Слушаем!
- Прерывистый шум в верхней части двигателя на холостых оборотах. Неисправность: клапан гидрокомпенсатора закрывается негерметично, поэтому не создается должного давления для компенсации теплового зазора;
- При прогретом моторе возникает непрерывный отличительный шум, но при повышении оборотов шум стихает. Шум может исходить от нескольких клапанов. Неисправность: Износ — увеличение зазора между плунжером и и плунжерной втулкой, через который уходит масло, не успевая создавать компенсационное давление в гидрокомпенсаторе;
В целом же нормой считается минимум 100-120 тысяч километров пробега двигателя, прежде чем герои нашей статьи умрут естественной смертью, если же это произошло раньше, то причина, как правило, в некачественном масле.
Самая действенная мера по устранению стука, замена на новые.
А чтобы не сталкиваться с этой проблемой, заливайте качественную синтетику и тогда вы вряд ли услышите, как стучат гидрокомпенсаторы.
Коллеги-автолюбители, надеюсь, мы прояснили ситуацию по поводу того гидрокомпенсаторы что это такое и зачем они нужны в моторах машин.
Спасибо за внимание и до новых встреч на страницах моего уютного блога!
Гидрокомпенсатор. Принцип его работы. — DRIVE2
По мере прогрева двигателя, детали ГРМ также нагреваются, что ведет к их тепловому расширению, а следовательно изменению зазоров между ними. Не правильная регулировка зазоров, а именно выставление очень маленького зазора может привести к не плотному закрытию клапана, что вызовет его прогорание или стуки в системе ГРМ при выставлении слишком большого зазора. К тому же этот зазор изменяется в процессе эксплуатации двигателя вследствие износа.
Так как регулировка зазора клапанов является довольно сложным и ответственным мероприятием, на смену рычагам и шайбам, которые требуют регулировки, пришли гидрокомпенсаторы которые автоматически выбирают зазор и при этом, не требуется никаких дополнительных настроек.
Устройство гидрокомпенсатора приведено на (Рис 1).
Рис 1 – Схематическое изображение гидрокомпенсатора. 1 – кулачек распределительного вала. 2 – выемка в теле гидрокомпенсатора. 3 – втулка плунжера. 4 – плунжер. 5 – пружина клапана плунжера. 6 – пружина клапана газораспределительного механизма. 7 – зазор между кулачком распределительного вала и рабочей поверхности гидрокомпенсатора. 8 — шарик (клапан плунжера). 9 – масляный канал в теле гидрокомпенсатора. 10 – масляный канал в головке блока цилиндров. 11 – пружина плунжирной пары. 12 – клапан газораспределительного механизма. Работает гидрокомпенсатор следующим образом: Положение, когда кулачек распределительного вала находится противоположно рабочей поверхности гидрокомпенсатора (Рис 2). Клапан ГРМ 12 под действием пружины 6 находится в закрытом положении, усилие со стороны гидрокомпенсатора на него отсутствует.
Рис 2 — Кулачек не давит на гидрокомпенсатор. За счет действия пружины 11 и плунжерной пары 3 и 4 происходит перемещение плунжера вместе с телом гидрокомпенсатора, пока вся конструкция не упрется в кулачек распредвала, тем самым убирая зазор. Когда масляный канал гидрокомпенсатора 9 и головки 10 станут на одном уровни, то масло под давлением подается во внутрь компенсатора. Далее через выемку 2 и клапан 8 попадает во внутрь плунжерной пары. Следующим этапом является надавливание кулачка распредвала на компенсатор.
Рис 3 – Кулачек давит на гидрокомпенсатор. Внутри плунжерной пары создается давление, которым запирается шариковый клапан 8. Так как у масла маленький коэффициент сжатия, получается, что гидрокомпенсатор выступает как жесткий элемент между распредвалом и клапаном. Получается, что кулачек распредвала давит на компенсатор, а он в свою очередь открывает клапан. В процессе сдавливания гидрокомпенсатора из плунжерной пары через клапан выдавливается небольшое количество масла, прежде чем шарик полностью преградит дорогу маслу. Таким образом, вновь образуется зазор, который при следующем проворачивании распредвала на 180 градусов исчезнет за счет пружины плунжерной пары и новой закачанной в него порции масла. В этом заключается работа гидрокомпенсатора, что, не смотря на температуру двигателя (присутствует или нет тепловое расширение деталей), гидрокомпенсатор всегда подбирает необходимый зазор. На протяжении всего срока службы не требует дополнительных вмешательств и проведения, каких-либо настроек.
Стучат гидрокомпенсаторы.
Стук гидрокомпенсаторов говорит об их не правильной работе. Стук происходит из-за того, что компенсатор не успевает выбирать зазор, то есть он не справляется со своей работой.
Стучать гидрокомпенсаторы могут по следующим причинам:
В системе смазки создается не достаточное давление масла, что приводит к тому, что компенсаторы не заполняются необходимым количеством масла. Устранение неисправности: В этом случае гидрокомпенсаторы исправны, причину нужно искать в системе смазки.Износ в плунжерной паре. Масло вытекает между втулкой плунжера 3 и самим плунжером 4 из полости под плунжером. Вследствие чего гидрокомпенсатор не успевает выбирать зазор. Устранение неисправности: Замена гидрокомпенсаторов. Износ или засорение шарикового клапана в плунжерной паре, что приводит к дополнительным утечкам масла из плунжерной пары. Так же как и в предыдущем случае гидрокомпенсатор не успевает выбирать зазор. Устранение неисправности: Засорение шарикового клапана обычно происходит вследствие использования низкокачественного масла. Поэтому промывка гидрокомпенсатора может отсрочить их замену, но все же если на них проехали уже приличное расстояние, то их лучше заменить.Заклинивание плунжерной пары. В этом случае работа гидрокомпенсатора полностью парализована.
Для продления срока службы как гидрокомпенсаторов, так и всех трущихся частей двигателя, нужно не экономить на качестве масла. Покупать масло следует только в проверенных магазинах, где вы уверены, что приобретете не подделку, а настоящее качественное масло. Помните, что буквально один раз стоит залить подделку, и вы в разы сократите ресурс вашего двигателя, а то и вообще можно испортить его. Так же помните о своевременной замене масла и масляного фильтра.
Для чего нужны гидрокомпенсаторы в двигателе
Прогрев бензинового или дизельного двигателя и последующий выход мотора на рабочие температуры приводит к параллельному нагреву всех механизмов силовой установки. Сильный нагрев теплонагруженных узлов означает закономерное тепловое расширение деталей, в результате чего происходит изменение зазоров между элементами конструкции.
Что касается ГРМ, точные зазоры предельно важны для нормального функционирования механизма газораспределения, так как от четкости работы впускных и выпускных клапанов напрямую зависит эффективность ДВС. Конструкция клапанного механизма на разных моторах может предполагать как ручную регулировку указанного теплового зазора, так и автоматическую подстройку при помощи гидрокомпенсаторов.
Рекомендуем также прочитать статью об устройстве гидрокомпенсатора. Из этой статьи вы узнаете о конструктивных особенностях и принципах работы указанной детали ГРМ.Необходимость регулировки теплового зазора клапанов
Работа клапанного механизма происходит в крайне тяжелых условиях. К таковым относят постоянные ударные нагрузки и большую теплонагруженность. Также стоит отметить, что нагрев деталей ГРМ отличается значительной неравномерностью, а сам клапанный механизм постоянно страдает от естественного износа.
Нормальное открытие и закрытие клапанов в условиях высоких температур обеспечивается благодаря наличию обязательного термического зазора. Такие зазоры для впускных и выпускных клапанов отличаются, так как выпускные клапаны нагреваются намного сильнее впускных от контакта с раскаленными отработавшими газами. На большинстве легковых авто зачастую показатель величины зазора на впускных клапанах находится на приблизительной отметке 0,15-0,25 мм. Для выпускных клапанов данный показатель составляет в среднем 0,2-0,35 мм и более.
Выставленные зазоры клапанов могут постепенно сбиваться в результате естественного износа механизма, после проведения ремонта ДВС и т.д.Зазоры, отличные от допустимой нормы в большую или меньшую сторону, вызывают ускоренный износ ГРМ. Появляется стук клапанов, наблюдается падение мощности агрегата и перерасход топлива. Токсичность выхлопа сильно увеличивается, из строя быстро выходят катализаторы и сажевые фильтры.
Увеличенный и уменьшенный зазор: последствия
Недостаточный зазор впускного клапана (клапана зажаты) не позволяет осуществить полное закрытие. Перетянутые впускные клапана в бензиновом двигателе приведут к тому, что топливно-воздушная смесь будет частично гореть во впуске. Запуск двигателя в этом случае осложняется, агрегат не развивает мощность, потребляет много горючего и т.д.
Для выпускных клапанов последствия неправильной регулировки намного серьезнее. Горячие газы из камеры сгорания будут прорываться через неплотности, вызывая прогар тарелки клапана и разрушение седла клапана. Недостаточное прилегание клапанов в дизеле может привести к значительному падению компрессии, что не позволит далее нормально эксплуатировать дизельный мотор.
Большой зазор вызывает сильные ударные нагрузки, в результате чего будет слышен резкий и частый металлический стук в области клапанной крышки, который нарастает с увеличением оборотов. В этом случае ускоряется износ механизма клапанов, распредвала и других элементов ГРМ. Если клапана не открываются полностью, тогда проходное сечение уменьшается. Это означает, что цилиндры хуже наполняются топливной смесью (воздухом в дизельном ДВС) и плохо вентилируются. Мощность двигателя при этом сильно снижается, содержание вредных веществ в отработавших газах растет.
Вполне очевидно, что от правильно отрегулированных клапанов будут зависеть не только важнейшие эксплуатационные показатели силового агрегата, но и его общий моторесурс. Ручная регулировка теплового зазора клапанов является плановой процедурой, реализуется при помощи щупа, регулировочных шайб и рычагов, а также требует определенных навыков. Осуществляется такая подстройка каждые 10-15 тыс. километров. Дополнительной сложностью ручной регулировки является то, что для достижения «мягкой» работы ГРМ клапана необходимо регулировать с учетом различных температурных колебаний, а не по среднему значению. Во многих автосервисах этого не делают.
С учетом указанных сложностей в конструкции ГРМ стали применяться так называемые гидрокомпенсаторы, которые выбирают необходимый зазор автоматически.Благодаря этому решению необходимость настраивать клапана вручную полностью исключена. Гидрокомпенсаторы теплового зазора клапанов представляют собой деталь ГРМ, которая способна самостоятельно изменять свою длину на такую величину, равную тепловому зазору.
Преимущества и недостатки использования гидрокомпенсаторов
Использование компенсаторов в устройстве клапанного механизма позволило значительно смягчить его работу, минимизировать ударные нагрузки и убрать лишний шум. Уменьшился износ деталей ГРМ, фазы газораспределения стали более точными, что увеличило ресурс двигателя, его мощность и крутящий момент. К недостаткам внедрения гидрокомпенсаторов относят появление особых требований к эксплуатации ДВС, а также определенные нюансы в момент холодного пуска.
Конструктивно рабочей жидкостью для компенсаторов выступает моторное масло. В первые секунды после запуска мотора давление в системе смазки практически отсутствует, а работа компенсаторов в этот момент сопровождается характерным стуком. Гидрокомпенсаторы стучат «на холодную» особенно сильно, с прогревом шум пропадает.
Зависимость общего срока службы компенсаторов от давления в системе смазки и качества моторного масла определяет их повышенную чувствительность к смазочному материалу.Для нормальной работы ГРМ с гидрокомпенсаторами необходимо с особым вниманием относиться к вопросу подбора и замены моторного масла. Плунжерная пара компенсаторов имеет минимальные зазоры, которые могут с легкостью засориться при несвоевременной замене масла и масляного фильтра, в результате использования не подходящей по допускам смазки, масел низкого качества и т.д.
Для ГРМ с гидрокомпенсаторами оптимально использовать маловязкие полусинтетические и синтетические масла SAE 0W30, 5W30, 10W30 и т.д. Использование масел с повышенной вязкостью SAE 15W40 и других в моторах с компенсаторами не рекомендовано.
Гидрокомпенсаторы, их устройство, предназначение, почему стучат
На этот раз речь пойдет о детали, которую многие могли слышать при работе мотора, но не все могли её видеть, а именно про гидрокомпенсаторы. Рассказать постараюсь популярно о научном, чтобы упоминание гидрокомпенсаторов в автосервисе не вводило вас в ступор, а недобросовестные механики не обманули вас, предложив ненужный ремонт.
Что такое гидрокомпенсаторы
Придется немного опуститься в дебри устройства двигателя. В верхней части двигателя расположена головка блока цилиндров, внутри которой вращается распределительный вал(возможно даже не один). С виду распределительный вал похож на обычную ось, у которой имеются кулачки. Да что рассказывать. У меня даже фотография с капиталки осталась.
Красным кружочком как раз выделен кулачек распредвала и гидрокомпенсатор под ним. Кулачек должен нажимать на клапан, чтобы его открыть, но длина клапана не постоянна — холодный клапан короче, горячий клапан длиннее. Смотрите как выглядит клапан, чтобы было понятно о чем идет речь.
Так вот. Для того, чтобы клапан всегда закрывался в одно и то же время такта, необходима какая то прослойка между кулачком распредвала и ножкой клапана. Раньше прибегали к помощи регулировочных пятаков, то есть на ножку клапана ложили специальный откалиброванный блинчик, который позволял при прогретом моторе точно закрыть клапан в нужное время. Однако если клапан износился, или пятак подобран неверно, при закрытии клапана кулачек будет неплотно прилегать к регулировочной шайбе и в итоге клапан будет бить о свое посадочное место. Это явление называется «Стучат клапана». На самом деле это может быть звук удара клапана по головке или удара кулачка распредвала по шайбе. По мере износа требовалась операция регулирования клапанов, то есть замена шайб на более толстые. Операция эта достаточно муторная, а самое главное что повторять ее приходилось часто. В дополнение можно сказать, что регулировка клапанов шайбами достаточно не совершенна, ведь на холодную клапан короче, на горячую длиннее и невозможно отрегулировать клапан на оба режима работы двигателя. Вот тут то и придумали гидрокомпенсаторы. Понять принцип их работы достаточно просто: представьте себе обычный ручной насос. Если этому насосу заткнуть выходное отверстие, то поднять ручку насоса вы сможете, а вот опустить уже нет, даже если повисните на насосе. На этом принципе и построен гидрокомпенсатор. В расслабленном состоянии в него подается моторное мало, которое заполняет его полость, но выпускает гидрокомпенсатор масло долго — потребуется несколько часов, чтобы он немного спустился. Как ручной насос в общем.
Таким образом, гидрокомпенсатор это такая штука, которая очень легко наполняется маслом но очень сложно опорожняется. Применение гидрокомпенсаторов позволяет забыть про регулировку клапанов на всем сроке жизни мотора.
Стучат гидрокомпенсаторы
Такое явление случается и у него есть пять причин:
- Низкое давление масла, в результате чего гидрокомпенсатор не может наполниться маслом на все 100 процентов.
- Малый уровень масла в двигателе, в результате чего головка двигателя испытывает масляное голодание, а в компенсаторы попадает меньше масла чем надо.
- Высокий износ гидрокомпенсатора, который привел к его негерметичности.
- Закоксованность компенсаторов, которая в свою очередь приводит к негерметичности детали, и он легко прожимается.
- Закоксованность гидрокомпенсаторов, которая приводит к заклиниванию компенсатора в определенном положении.
Гидрокомпенсаторы могут стучать только потому, что их легко продавить или они потеряли свойство прожиматься. Причины легкого прожимания и заклинивания я перечислил выше.
Как избавиться от стука гидрокомпенсаторов
Если причиной стука является низкое давление или масляное голодание головки, необходимо срочно подлить масло до нормального уровня и если стук не исчез через 5-10 минут, проверить давление масла.
При изношенности гидрокомпенсаторов поможет только их замена. Обычно компенсаторов в моторе столько же, сколько и клапанов (по другому деталь называется гидравлический толкатель клапана).
Если компенсатор закоксовался, вполне вероятно, что поможет их чистка.
Чистка или раскоксовка гидрокомпенсатора
Некоторые гидрокомпенсаторы имеют разборную конструкцию, и, разобрав его, реально очистить отложения, которые мешают ему нормально работать. Эта операция выполняется исключительно на свой страх и риск и никто не может дать гарантии, что почищенный компенсатор будет работоспособен. В автосервисе тем более никто не возьмется за эту работу.
Сам я такую работу на своей машине делал, что помогло мне отложить замену гидрокомпенсаторов на пол года.
Для чистки гидрокомпенсатора нам понадобится грубая хлопковая ткань, пассатижи, маленький газовый ключ и крепкий растворитель. Ну и разумеется весь инструмент для снятия головки двигателя и распредвала. При снятии головки, скорее всего, придется снимать ремень ГРМ, который потом необходимо будет выставить по меткам обратно. Также будьте осторожны при затягивании постелей распредвала — тянуть лучше всего динамометрическим ключом и строго под правильным усилием. Клапанная крышка так же должна тянуться динамометрическим ключом или с идеально одинаковым усилиям. Если клапанную крышку затянуть неравномерно, из под её прокладки будет подтекать или потеть масло.
Когда гидрокомпенсаторы будут у вас в руках, их необходимо разобрать. Обычно они собраны на разъемных стопорных кольцах и необходимо с силой выдернуть внутренний цилиндр из корпуса. Так же разбирать компенсатор лучше над газетой или тряпкой, так как внутри гидрокомпенсатора мелкий шарик, пружинка и прочие мелкие детали.
Детали каждого гидрокомпенсатора должны находиться в отдельной емкости. Не перемешивайте детали разным компенсаторов. И запомните какой гидрокомпенсатор где стоял — у них разная выработка.
Повредить внешнюю часть гидрокомпенсатора или внешнюю часть внутреннего цилиндра нельзя, так как это тут же приведет к нарушению герметичности и выходу компенсатора из строя. Разобранный гидрокомпенсатор опускается в растворитель и отмокает, после чего очищается грубой тряпкой до состояния чистого металла. Собирать деталь лучше всего на сухую, а если не получится, слегка смажьте его. Если вы попробуете собрать компенсатор, наполненный маслом, у вас скорее всего ничего не получится. После сборки, гидрокомпенсатор необходимо наполнить маслом при помощи шприца, заводя масло через специальное отверстие сбоку детали.
Когда все компенсаторы почищены и собраны, установите их на место, соберите распредвал и головку.
После установки нельзя заводить двигатель сразу, так как гидрокомпенсаторам необходимо сжаться. Если полностью накачанный компенсатор установить и сразу завести двигатель, клапан может встретиться с поршнем, что приведет к повреждению клапана. Повреждение внешней части гидрокомпенсатора с образованием задиров и его установке на автомобиль приведет к повреждению головки двигателя, после чего её нельзя будет отремонтировать — только замена.
Еще раз повторю, что чистка компенсаторов проводится исключительно на свой страх и риск. Никто не сможет дать гарантию того, что компенсатор будет работоспособен, и что это не повредит двигателю. Так же повторюсь, что чистка компенсатора способна продлить его жизнь ненадолго. Срок службы гидрокомпенсаторов достаточно долгий, при условии что вы используете хорошее масло, так что если вы единожды поменяете их, второй раз замену они скорей всего не потребуют.
РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:
Гидрокомпенсаторы в двигателе: что это?
Что такое гидрокомпенсаторы и почему они стучат?
Гидрокомпенсатор – небольшая деталь в двигателе автомобиля, которую мало кто видел, даже если открывал капот не только для того, чтобы залить жидкость для омывателя стекла.
Но если этот механизм неисправен, он напомнит о себе не только снижением технических характеристик мотора, но и громким стуком из-под капота.
Что же такое гидрокомпенсатор, какую роль он играет в работе двигателя и как выполняется его ремонт?
Гидрокомпенсаторы
Расположение и предназначение
Найти гидрокомпенсатор под капотом автомобиля достаточно сложно. Для этого нужно разобраться с устройством стандартного двигателя внутреннего сгорания. В верхней части силового агрегата расположена головка, прикрывающая блок цилиндров. Внутри нее вращается распределительный вал – ось с небольшими выступами – кулачками.
Под кулачками распределительного вала и располагаются гидрокомпенсаторы. Суть в том, что выступ должен нажимать на клапаны цилиндров. Однако их длина зависит от температуры и является величиной непостоянной. Чтобы клапан всегда срабатывал на нужном этапе цикла работы двигателя, необходим постоянный зазор между ножкой клапана и распределительным валом.
Раньше изменение размера клапана компенсировалось пятками. По мере износа зазор увеличивался и в закрытом положении кулачок не совсем герметично прилегал к шайбе, что вызывало вполне слышный удар.
Именно из-за этого неприятность и носила название «стучат клапаны». Для устранения неисправности необходимо было провести регулировку клапанов. Занятие не из легких, требующее определенной квалификации.
Однако отрегулировать клапаны все равно не получалось идеально, так как геометрические параметры ножки клапана разнились в зависимости от температуры металла.
Для устранения описанной выше проблемы были придуманы гидрокомпенсаторы. Они представляют собой герметичные цилиндры, заполненные маслом.
Кулачок распределительного вала воздействует на верхнюю часть цилиндра, который передает усилие ножке клапана.
Полностью исправная деталь позволяет избавиться от необходимости регулировки зазора клапанов двигателя в течение всего срока эксплуатации силового агрегата.
Гидрокомпенсатор
Преимущества и недостатки гидрокомпенсаторов
Плюсы использования изделий в двигателях внутреннего сгорания очевидны:
• Деталь не подлежит техническому обслуживанию, а его срок эксплуатации сравним со сроком эксплуатации самого мотора.
• Изделие помогает продлить общий срок эксплуатации газораспределительного механизма (в него входит распредвал, клапаны и некоторые другие детали).
• Компенсатор обеспечивает плотный прижим кулачка к клапану, что повышает мощность двигателя.
• Его использование уменьшает расход топлива на 100 км пробега.
• Шум от работы двигателя уменьшается.
Однако есть и недостатки. Во-первых – более сложная конструкция. При поломке гидрокомпенсатора стоимость его ремонта будет больше, чем регулировка зазора клапанов. Во-вторых – возможность засорения.
Внутрь цилиндра может попасть грязь, что тоже приведет к повышенному шуму при работе газораспределительного механизма. И еще одно ограничение – высокие требования к качеству используемого масла.
Если использовать дешевые смазочные материалы, механизм быстро выйдет из строя и его придется полностью менять.
последствия неисправных гидрокомпенсаторов. Износ шейки распредвала
Причины неисправности гидрокоменсаторов
О выходе из строя или критическом состоянии гидрокомпесаторов свидетельствует повышенный шум (все тот же «стук») при работе двигателя. Чаще всего причинами поломки деталей являются:
1. Недостаточное количество смазочных материалов. Такое часто бывает, когда масло не проникает в смазочные каналы. Внутри не создается нужное для работы давление, что приводит к увеличению зазора между кулачком и компенсатором.
2. Засорение смазочного канала в головке двигателя или в самой детали. Такое часто случается, когда смазка заменяется не вовремя. Масло пригорает от высокой температуры и закупоривает смазочные отверстия. В результате теряется давление внутри цилиндра, что и приводит к стуку.
3. Вышли из строя или заклинили детали, входящие в состав гидрокомпенсатора (клапан плунжера или сама плунжерная пара).
4. Деталь полностью износилась, в результате чего внутри цилиндра не образуется нужное давление.
5. Недостаточное количество масла в двигателе, из-за чего смазочные материалы не попадают к головке, а описываемая деталь не заполняется в полном объеме.
Как устранить неполадки?
Если увеличение шума при работе газораспределительного механизма вызвано масляным голоданием (недостаточным уровнем масла в двигателе), избавиться от неприятности поможет долив смазки. После этого нужно завести двигатель. Если стук не пропал, внутри ДВС не создается нужное давление.
Причиной стука может быть физический износ деталей. В этом случае потребуется их полная замена. Перед заменой рекомендуется проверить изделия на наличие нагара. Если дело только в нем – замена не потребуется, можно ограничиться промывкой.
Обслуживание двигателя внутреннего сгорания в целом и замена или чистка гидрокомпенсаторов, в частности – достаточно сложная техническая операция, которая требует определенных знаний. Поэтому лучше доверить работу профессионалам на станции технического обслуживания.
Что такое гидрокомпенсаторы? Устройство, 4 вида и устранение стука
Элементы ГРМ нагреваются при прогреве двигателя, и их размер увеличивается. Плотное закрытие клапанов при высокой температуре обеспечивает наличие термических зазоров между элементами данной системы. При неправильной регулировке теплового зазора возникают технические неисправности, поэтому для их предотвращения используются гидрокомпенсаторы теплового зазора клапанов.
Что такое гидрокомпенсатор и зачем он нужен?
Гидрокомпенсаторы представлены в виде устройств, позволяющих регулировать зазоры между валом и клапанам в автоматическом порядке за счет давления масла. Среди положительных аспектов использования подобных механизмов стоит выделить следующие:
- уменьшение расхода топлива;
- улучшение динамических характеристик;
- повышение акустического комфорта за счет снижения шума при работе двигателя;
- минимизация ударных нагрузок и смягчение работы двигателя;
- износ деталей ГРМ снижается;
- повышается точность фаз газораспределения;
- увеличение крутящего момента двигателя, его мощности и ресурса.
Устройство и принцип работы гидрокомпенсаторов
Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.
Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.
Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.
Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:
Виды гидрокомпенсаторов
Учитывая конструктивные особенности, гидрокомпенсаторы принято классифицировать следующим образом:
- гидравлическая опора коромысла;
- гидроопора;
- роликовый гидротолкатель;
- гидротолкатель.
Схема реализации в каждом из указанных случаев разная, но предназначение остается единым, как и принцип действия.
Существует две проблемные ситуации, которые объясняют, почему стучат гидрокомпенсаторы – неполадки в системе двигателя, которая подает масло или проблемы в механике гидрокомпенсатора.
Проблемы с механикой могут быть следующими:
Что касается неполадок в системе двигателя, они могут быть следующими:
- попадание в масло воздуха, если его уровень в двигателе ниже или выше необходимого;
- выход масляного фильтра из строя;
- засорение масляных каналов грязью и нагаром;
- изменение характеристик моторного масла ввиду перегрева двигателя;
- неподходящие характеристики масла (климатические условия, качество, вязкость).
Стучат гидрокомпенсаторы на холодную и на горячую. Если двигатель уже прогрет, а стук не прекращается, проблема может быть в масле. Его нужно заменить на более качественное или просто залить новое. Проблема также может заключаться в грязном масляном фильтре. Проверьте его и замените новым при необходимости. Если проблема не исчезла, первопричину стука нужно искать в других узлах.
Стук на холодную может возникать из-за вязкости масла, поскольку при непрогретом двигателе оно не может попасть внутрь компенсатора. После прогрева вязкость меняется и стук пропадает.
Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.
Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.
Как промыть гидрокомпенсатор?
Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.
На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.
Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:
После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.
Замена гидрокомпенсатора
Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:
Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.
Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора.
Оценка статьи:
(1
Назначение и принцип работы гидрокомпенсатора клапанов
Тот, кто имеет опыт вождения автомобилей, наверняка помнит «магическое число» 10 000 как напоминание о том, что настало время регулировки ГРМ. Именно такой километраж необходимо было «откатать», чтобы проверить зазор между кулачками распределительного вала и клапанами.
Для несведущих следует пояснить, что операция эта весьма важна для того, чтобы мотор проработал долгое время, не теряя компрессии и мощности.
Гидрокомпенсатор клапанов — что это такое и его принцип работы
В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.
Видео — принцип работы гидрокомпенсатора клапанов:
Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.
Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.
Видео — замена гидрокомпенсаторов на Hyundai Getz:
Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.
По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.
Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.
Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь.
Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном.
Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.
Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.
Видео — принцип работы гидрокомпенсаторов:
Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.
Плюсы
Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.
Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.
Минусы
Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.
Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.
Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить.
Как проверить гидрокомпенсаторы
Как и любой другой механизм, гидрокомпенсатор может ломаться, вырабатывать срок, проявлять скрытый заводской брак. Что тут поделать? Вечный двигатель – увы – пока еще не изобретен.
Признаки приближающейся неприятности такие же, как и у клапанов: из недр двигателя начинается своеобразный стук. Если вы знаете свою машину, то сразу определите характерное «цок-цок-цок».
Видео — признаки износа гидрокомпенсаторов на двигателях Volkswagen TDi PD:
Немедленно паниковать и сразу же «включать калькулятор» в голове, подсчитывая, во сколько сможет обойтись ремонт, вряд ли стоит. Проверьте уровень масла. Вдруг он недостаточен, и потому в гидрокомпенсаторе не создается нужного давления. Просто долейте масло до указателя уровня, а минут через 15 попробуйте завести двигатель. В большинстве случаев стук пропадает.
https://www.youtube.com/watch?v=qHtGJDUKn5U
Видео — как проверить гидрокомпенсаторы:
Второй случай возможен после долгой эксплуатации, если к тому же использовались некачественные смазочные материалы. Нагар оседает на частях устройства, закоксовывая его.
Можно, конечно, найти работу для своих рук и попробовать сделать прочистку самостоятельно (как советуют некоторые умельцы со страниц различных сайтов), но это может привести к серьезным поломкам.
Лучше потратиться на замену, как это рекомендуют все производители.
И наконец, вариант, когда компенсаторы просто износились. Несмотря на то, что прочность их рассчитана на эксплуатацию в течение довольно длительного срока, в нашей стране бывают случаи, когда машины катаются до тех пор, пока не начинают саморазбираться.
Если автомобиль дорог как память о значимых событиях жизни, то ваш путь также лежит в автосервис для замены гидрокомпенсаторов. Если же приступами ностальгии вы не страдаете, то сдайте «железного коня» в утиль, чтобы ремонт отдельных мелких устройств не превысил его стоимость.
Видео — замена гидрокомпенсаторов Hyundai Accent:
Может заинтересовать:
Зачем нужны гидрокомпенсаторы
В результате износа деталей автомобильного двигателя зазоры на клапанах газораспределительного механизма неизбежно увеличиваются, поэтому время от времени приходится их регулировать. Занятие это не слишком сложное, но трудоемкое, требующее определенной квалификации и внимательности.
Избежать частой регулировки клапанного механизма и сделать его работу более мягкой помогают гидрокомпенсаторы. Статья рассказывает о том, как они устроены и каких сюрпризов ждать, если вы воспользуетесь нашим советом и установите гидрокомпенсаторы на свой автомобиль.
Одна из основных систем двигателя внутреннего сгорания – газораспределительный механизм (ГРМ). Он отвечает за распределение по цилиндрам бензино-воздушной смеси в бензиновых двигателях (или воздуха – в дизельных) и за выпуск выхлопных газов.
В состав ГРМ входят распределительный вал с кулачками (один или несколько), клапаны и многочисленные детали, закрывающие клапаны и передающие на них усилия от кулачков распределительного вала: пружины, толкатели, штанги, рычаги коромысел и сами коромысла.
Порядок расположения и форма кулачков на распределительном валу задают последовательность и продолжительность открытия и закрытия клапанов.
Распределительный вал может находиться в блоке цилиндров (такое расположение называют нижним) или в головке блока цилиндров (верхнее расположение).
Если вал “нижний”, то усилие с кулачков на клапаны передают специальные толкатели, штанги и коромысла, если же вал “верхний”, то удается обойтись без штанг.
В этом случае усилие могут передавать рычаги или толкатели (или и те и другие вместе), находящиеся в непосредственном контакте с распределительным валом.
Клапанный механизм действует в чрезвычайно жестких условиях. Его детали испытывают высокие ударные и инерционные нагрузки, а также термические напряжения (клапаны работают при очень высокой температуре, причем нагрев их весьма неравномерен).
Кромки тарелок клапанов и седла подвергаются эрозии, а распределительные валы, толкатели и направляющие втулки – действию трения.
При этом все детали механизма должны действовать четко и слаженно, ведь от правильности их работы зависят все характеристики двигателя, начиная с мощности и кончая составом выхлопных газов.
Во время прогрева двигателя детали газораспределительного механизма нагреваются и их размеры увеличиваются. Чтобы при высокой температуре клапаны плотно закрывались, между элементами ГРМ необходимо оставлять небольшие тепловые (термические) зазоры.
Заметим, что впускные и выпускные клапаны нагреваются до разной температуры (выпускные существенно горячее впускных), поэтому и зазоры на них могут быть разными.
В двигателях большинства легковых автомобилей величина зазора на впускных клапанах составляет 0,15-0,25 мм, а на выпускных – 0,2-0,35 мм и даже больше.
Если тепловой зазор отрегулирован неправильно, в зависимости от того, “в какую сторону” сделана ошибка, могут возникнуть разные технические неисправности.
Когда зазор отсутствует или, как говорят, клапаны перетянуты, они полностью не закрываются.
Если в бензиновом моторе не закрываются впускные клапаны, то смесь может вспыхивать во впускном коллекторе – вследствие этого двигатель не развивает полную мощность и плохо запускается.
Неплотность выпускных клапанов приводит к прогару их тарелок и седел. Неплотность клапанов дизеля делает его и вовсе неработоспособным.
Если же зазоры в клапанном механизме велики, то возникают значительные ударные нагрузки на детали и в двигателе появляется резкий частый стук. Распределительный вал да и все остальные детали механизма быстро изнашиваются.
От этого клапаны открываются не полностью, а значит, уменьшается их проходное сечение.
Наполняемость и вентиляция цилиндров ухудшаются, вследствие чего падает мощность двигателя и повышается содержание токсичных примесей в выхлопных газах.
Величина зазоров на клапанах ГРМ должна устанавливаться в зависимости от температуры деталей двигателя. Между тем большинство регулировщиков клапанов пользуются одним и тем же обычным плоским щупом, независимо от того, контролируют ли они зазоры при температуре воздуха ниже нуля или при +30оС. А разница есть: например, для двигателя “ВАЗ-2106” она составляет почти 0,05 мм.
Чтобы смягчить работу клапанов и избежать частой регулировки клапанного механизма, конструкторы автомобилей предлагали разные устройства. Однако на двигателях внутренне го сгорания прижились только так называемые гидрокомпенсаторы теплового зазора клапанов.
Суть их работы заключается в автоматическом изменении длины компенсатора на величину, равную тепловому зазору.
Детали компенсатора перемещаются одна относительно другой, во-первых, под действием встроенной в него пружины и, во-вторых, за счет подачи масла под давлением из системы смазки двигателя.
Обычный гидрокомпенсатор представляет собой корпус, внутри которого установлена подвижная плунжерная пара, состоящая в свою очередь из втулки и подпружиненного плунжера с шариковым клапаном (см. рисунок).
Корпусом может служить цилиндрический толкатель (такая конструкция применяется в гидрокомпенсаторах для двигателей “ВАЗ-2108”), часть головки блока цилиндров (“ВАЗ-2101”-“ВАЗ-2106”). На двигатели УМЗ 331.
10 (“Москвич-2141” и “Иж-2126 Ода”) иногда ставят гидрокомпенсаторы, корпусом которых служат элементы рычагов привода клапанов.
Плунжерная пара – самая ответственная часть гидрокомпенсатора. Зазор между втулкой и плунжером составляет всего 5-8 микрон.
Благодаря этому, с одной стороны, детали более или менее свободно перемещаются относительно друг друга, с другой – сохраняется герметичность соединения.
В нижней части плунжера есть отверстие, которое закрывается обратным шариковым клапаном. Между втулкой и плунжером установлена достаточно жесткая пружина.
Когда кулачок распределительного вала располагается тыльной стороной к толкателю, между корпусом и распределительным валом остается тепловой зазор. Масло поступает в плунжер через масляный канал из системы смазки (а).
Одновременно с этим плунжер под действием пружины поднимается и компенсирует зазор, а в полость под плунжером через шариковый клапан из системы смазки двигателя также попадает масло. По мере того как вал поворачивается, кулачок начинает давить на толкатель и перемещает его вниз (б).
Обратный шариковый клапан в этот момент закрывается, и плунжерная пара начинает работать как жесткий элемент (масло можно считать несжимаемой жидкостью), передавая усилие на клапан (в). Небольшая часть масла все же выдавливается из-под плунжера через зазор между ним и втулкой. Утечка компенсируется поступлением масла из системы смазки.
Из-за нагревания деталей во время работы двигателя происходит некоторое изменение длины гидрокомпенсатора, но система сама автоматически компенсирует зазор, изменяя объем дополнительной порции масла.
Гидрокомпенсаторы существенно упрощают обслуживание двигателя, но с ними надо более внимательно подходить к выбору масла и масляного фильтра. Дело в том, что больше всего гидрокомпенсаторы “боятся” увеличения зазоров в плунжерной паре.
Когда зазор увеличивается, происходит утечка масла из-под плунжера, пара становится “не жесткой” и компенсатор просто не успевает срабатывать. Эта неисправность выдает себя резким стуком во время работы двигателя.
Примерно то же самое происходит и при неисправности клапана, только масло вытекает не через зазор между плунжером и втулкой, а через клапан.
Иногда плунжерную пару заклинивает.
В зависимости от того, в каком положении заклинило детали, либо в клапанном механизме образуется слишком большой зазор (возникают ударные нагрузки, сопровождающиеся резким стуком и повышенным износом деталей), либо клапаны оказываются “зажатыми” (возрастает нагрузка на распределительный вал, повышается износ деталей, резко падает мощность, появляются хлопки в системе впуска и “стрельба” в выхлопном тракте).
Вопреки распространенному мнению, что даже самое простое дополнительное устройство неизбежно снижает надежность любого прибора, гидрокомпенсаторы гарантируют более стабильную работу газораспределительного механизма.
Так что владельцам “Жигулей”, “Москвичей” и других отечественных автомобилей стоит подумать об их приобретении. Гидрокомпенсаторы есть в каждом автомагазине, а с их установкой справятся на любой станции техобслуживания.
По силам эта работа и тем, кто берется сам ремонтировать свою машину.
Детальное описание иллюстрации
Почему стучат гидрокомпенсаторы? – Автомобили и люди
«Мал, да удал» — это выражение как нельзя лучше подходит нашему герою статьи. Эти небольшие устройства, гидрокомпенсаторы, находятся в самом сердце автомобильного двигателя, в системе газораспределения. Они помогают компенсировать негативные последствия теплового расширения и исключают регулировку зазоров клапанов. Что случается, и почему стучат гидрокомпенсаторы?
Гидрокомпенсаторы что это?
Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.
Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.
Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.
Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.
Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.
Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.
Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.
Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.
Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?
Гидрокомпенсаторы — секреты конструкции
Углубимся в техническую часть и рассмотрим, каким образом эти устройства автоматически поддерживают одинаковый зазор. Его основными конструктивными элементами являются:
- корпус;
- плунжерная пара;
- пружина плунжера;
- обратный клапан.
Смысл работы гидрокомпенсаторов клапанов заключается в том, чтобы автоматически компенсировать меняющиеся под действием разных факторов зазоры в газораспределительном механизме двигателя, что достигается изменением их длины при помощи пружин и давления масла.
Как мы уже упоминали выше, гидрокомпенсаторы располагаются между распредвалом (его кулачками) и клапанами.
Когда кулачок вала повёрнут тыльной стороной, в компенсатор из рампы поступает порция масла, которая заполняет его полость, и он как бы раздвигается вверх и вниз пока не компенсирует зазор между своим корпусом и окружающими его элементами системы ГРМ.
Когда кулачок вала поворачивается выпуклой стороной к гидрокомпенсатору и давит на него, наш сегодняшний герой запирается, и масло, благодаря своей несжимаемости, превращает его в жёсткий элемент, который давит на клапан, открывая его.
При перемещении компенсатора часть масла из его плунжерной пары выходит через имеющиеся внутренние зазоры, и при возврате в исходное положение из рампы в гидрокомпенсатор поступает свежая порция, заполняющая его внутренности, и вновь зазоры скомпенсированы.
Почему стучат гидрокомпенсаторы?
Могут ли возникать какие-либо проблемы с гидравлическими компенсаторами? К сожалению, могут.
Нужно сказать, что не всегда это говорит о неисправности самих устройств, собака может быть зарыта и в другом. Итак, возможные неисправности:
- низкое давление в маслосистеме, из-за чего в компенсаторы не поступает достаточно масла, чтобы компенсировать зазоры;
- износ самой плунжерной пары;
- клин шарикового клапана компенсатора;
- заклинивание плунжерной пары;
- недостаточно масла, и такое бывает;
- засорены каналы в головке блока, по причине нагара или длительная езда на старом масле.
Как проверить гидрокомпенсаторы?
Как проверить гидрокомпенсаторы на работоспособность?
Справедливости ради отметим, что последние три проблемы из списка могут возникать по вине некачественного масла, заливаемого в систему, так как наличие в нём грязи и прочей гадости засоряет прецизионный механизм гидрокомпенсатора и преждевременно выводит его из строя.
Стук гидрокомпенсаторов. Как проверить гидрокомпенсаторы? — Слушаем!
В целом же нормой считается минимум 100-120 тысяч километров пробега двигателя, прежде чем герои нашей статьи умрут естественной смертью, если же это произошло раньше, то причина, как правило, в некачественном масле.
Самая действенная мера по устранению стука, замена на новые.
А чтобы не сталкиваться с этой проблемой, заливайте качественную синтетику и тогда вы вряд ли услышите, как стучат гидрокомпенсаторы.
Коллеги-автолюбители, надеюсь, мы прояснили ситуацию по поводу того гидрокомпенсаторы что это такое и зачем они нужны в моторах машин.
Спасибо за внимание и до новых встреч на страницах моего уютного блога!
Как работают гидрокомпенсаторы?
В сегодняшней статье мы расскажем об основных моментах проверки гидрокомпенсаторов. Гидрокомпенсатор – это гидравлическое устройство, которое позволяет устранить плохие последствия линейного расширения элементов клапанного привода под воздействием высокой температуры.
Во время нагревания силового агрегата машины, элементы естественным способом начинают увеличиваться в размерах, результатом чего считается образование больших зазоров между соприкасаемыми поверхностями. Компенсация образовавшихся зазоров и является задачей этого приспособления.
История происхождения гидрокомпенсатора
Впервые мотор с гидрокомпенсаторами был установлен на автомобиль Cadillac Model 452 1930 года с мотором V16. Но в то время еще не шла речь о том, как упростить обслуживание двигателя, поэтому большую популярность они получили в 80-е годы, когда японцы кинулись наперебой захватывать рынок США.
Механизм очень хорошо зарекомендовал себя, однако производители в последнее время начали от него отказываться. Происходит это из-за того, что гидрокомпенсаторы усложняют двигатель, тем самым увеличивая себестоимость автомобиля.
Двигатель с регулируемым зазором работает немного громче, и ему необходимо периодическое настраивание – это проще, а значит, и дешевле.
Проверяем функционал гидрокомпенсатора
Пока гидрокомпенсатор работает хорошо, владелец машины не услышит лишние звуки со стороны силового агрегата. Его появление может свидетельствовать о неисправности гидрокомпенсаторов.
Большие зазоры могут быть причиной уменьшения мощности двигателя, увеличения расхода горючего и преждевременного изнашивания клапанов.
Перед началом рассматривания вопроса о диагностике гидрокомпенсаторов, нужно понять причины образования дефектов в нем, а именно:
1) Определить уровень масла в картере силовой установки: может быть или высокий, или низкий уровень. В том и другом варианте может происходить насыщение масла воздухом, а это значит, что находящееся внутри гидрокомпенсатора масло будет сжиматься, а точнее не масло, а содержащийся в нем воздух.
2) Естественное изнашивание элементов гидрокомпенсатора. Движущиеся компоненты все время затираются, из-за чего может произойти нарушение герметичности системы.
3) Время от времени происходит загрязнение поверхности механизма. Внутрь попадают частички грязи и металла. Из-за того, что компоненты гидрокомпенсатора имеют высокую точность, даже очень маленькое загрязнение может быть причиной плохой работы механизма.
Во время работы двигателя, со стороны неисправного гидрокомпенсатора будет происходить характерный звук. Бывает и такое, что автовладельцы могут перепутать такой звук со звуком, происходящим от плохо работающих клапанов.
Чтобы определить неисправный гидрокомпенсатор, применяется фонендоскоп, его приемный элемент прикладывают в места, где располагаются гидрокомпенсаторы. При сравнении звуков можно понять, где находится дефектный механизм.
В этом месте можно услышать характерный сильный стук.
Инструмент, которым можно проверить состояние гидрокомпенсатора, можно сделать своими руками, основой этого инструмента должен быть металлический прут. Посередине этого прута делаем специальную ручку, либо деревянную, либо пластиковую.
На одном из концов прута располагаем резонатор, который можно изготовить, взяв алюминиевую банку из-под пива. Второй конец прута прикладываем в место расположения гидрокомпенсатора, а резонатор к уху.
Все перемены некорректной работы механизма Вы услышите по характерному сильному стуку.
После того как Вы обнаружили дефект гидрокомпенсатора, его нужно демонтировать. И только после этого вынести вердикт. Если его можно разобрать, то разбираем и определяем уровень изнашивания внутренних деталей.
После того как вы провели профилактику, и гидрокомпенсатор можно с легкостью сжать пальцами, это обозначает, что восстановить его нельзя. А если эта деталь мотора не разбирается, то нужно приобрести новую.
Если вы не уверены в своих силах, стоит обратиться за помощью к специалистам в автомобильный сервис.
Принцип работы гидрокомпенсаторов
Смысл работы гидрокомпенсаторов заключается в пропорциональном изменении межклапанного зазора с линейным изменением длины гидрокомпенсаторов, стоимость которых достаточно приемлема.
Система гидрокомпенсаторов сделана таким образом, что любые преобразования случаются в автоматическом режиме.
Любые перемещения сопряженных деталей случаются из-за подачи моторной смазки хорошего качества и работы пружинных механизмов мотора.
Порядок действий при установке гидрокомпенсаторов
Зачастую автомобилисты интересуются, как установить гидрокомпенсаторы и какие инструменты при этом понадобятся. Перед началом работ нужно подготовить все нужные инструменты, и, конечно же, набор гидрокомпенсаторов.
Для того чтобы установить гидрокомпенсаторы, необходимо провести следующие действия:
Первое, что необходимо сделать – это демонтировать корпусную часть фильтра очистки воздуха вместе со сменной деталью. Затем нужно снять тягу акселератора и надклапанный кожух. Развальцовываем контрирующую шайбу “звездочки” распредвала. Её нужно установить так, чтобы видно было совпадение отметок.
Откручиваем крепление “звездочки”, крепим ее при помощи проволоки. Снимаем крепление постели распределительного вала. Снимаем ее вместе с распредвалом. Снимаем рокера, их стоит разложить так, чтобы вы помнили, как их потом установить на свое место.
Откручиваем кулачки и с осторожностью снимаем втулки болта регулировки.
При помощи пилы ровняем прилив возле второго клапана для сравнения с высотой гнезд. Поверхность необходимо обезжирить и зачистить при использовании керосина или уайтспирита, поверхности соседних гнезд притираются для герметичности точилом с очень мелкой абразивностью.
Нужно запомнить позиции закручивания втулок. Шайбы головки блока цилиндров опорного типа следует прижать с использованием оправки специального назначения. Затем нужно запрессовать кольца-уплотнители в пластину распределительного типа.
Если посадочные места и уплотнители не совпадут, можно попытаться поставить кольца из другого набора, потом монтируем устройство с втулками. Монтируем это устройство в головку блока цилиндров.
Делаем проверку свободного хода плунжеров, ослабляя втулки, затем нужно установить пружинные элементы.
Ставим плунжеры на свои позиции. Потом нужно откорректировать плунжерный ход, для чего выставляем IV, VI, VII и VIII приводные рычаги клапанов.
Затем монтируем постель с распредвалом, установленные согласно инструкции. Монтируем особый механизм для замены плунжерного хода.
Если нужно довести плунжерный ход до нормального боя, то необходимо при снятии постели положить шайбы разной толщины, затем подровнять их оправкой.
В обозначенной позиции сверлим масляную магистраль в постели при снятом распределительном вале и нарезаем резьбовое соединение.
Чтобы трубка находилась в строго вертикальном положении, нарезать резьбу нужно до определенного расстояния, с дальнейшим загибом на необходимую величину для совпадения с отверстием крестовины.
Сделав продувание и чистку постели и распредвала, делаем сборку в обратном порядке. Устанавливаем трубопроводы смазочной системы.
В систему заливаем масло, пальцами закрываем наполненные доверху втулки. Устанавливаем шариковый клапан и плунжер, причем клапан стоит протестировать на герметичность.
Для того чтобы это сделать, необходимо в плунжер поместить шарик и осуществить его продувку, при этом он должен “держать” воздух. Если результат негативный, можно заменить шарик.
Еще стоит протестировать корректную установку клапана на посадочном месте, при этом нужно, чтобы плунжер оказывал видимое сопротивление при нажатии на втулку.
И последнее, что нужно сделать – это зафиксировать рычаги на посадочных позициях, постель с распредвалом на начальную позицию, и затянуть гаечный крепеж при использовании динамометрического ключа. Устанавливаем звездочку распределительного вала с дальнейшим фиксированием шайбы-стопора. Устанавливаем надклапанный кожух и корпус фильтра очистки воздуха со сменной деталью.
Что может гидрокомпенсатор: устройство и принцип работы
Если ещё пару десятков лет назад каждому водителю приходилось регулировать тепловые зазоры клапанов вручную, то сегодня гидрокомпенсаторы выполняют эту рутинную, но точную работу. Вообще, такое понятие, как тепловой зазор, потихоньку уходит в историю, поскольку гидрокомпенсаторы в головке блока просто их не допускают.
Расположение гидрокомпенсатора
Для чего нужен гидрокомпенсатор, мы уже разобрались — он компенсирует неизменные тепловые зазоры между клапаном (или его приводом) и распредвалом. Причём компенсирует по умному: независимо от того, прогретый двигатель или холодный, никакого стука из-под клапанной крышки мы слышать не должны, зазор будет выбираться автоматически и без нашего участия.
Гидроклмпенсатор Ауди, установленный в рокере
Это большой плюс устройства. Однако, есть и некоторые минусы, точнее, требования, которые нельзя игнорировать. Так, все виды гидрокомпенсаторов чрезвычайно чувствительны к качеству моторных масел и фильтров.
Дело в том, что принцип работы гидрокомпенсатора основан на перепадах давления масла и устройство должно реагировать на работу системы смазки корректно и мгновенно. Используя старое изношенное или некачественное масло, мы не позволяем гидрокомпенсатору выполнять его работу правильно.
Отсюда и стуки, шумы и некорректная работа всего газораспределительного механизма.
Виды гидрокомпенсаторов
В зависимости от типа газораспределительного механизма (SOHC или DOHC), гидрокомпенсатор может иметь разное расположение и отличаться по форме и конструкции. Но по большому счёту, любой гидрик — это гидравлическая плунжерная система, закрытая в неразборном корпусе. В двигателях типа SOHC гидрики устанавливают в гнезде клапанного коромысла.
Где устанавливают гидрокомпенсаторы
В головках DOHC их устанавливают прямо в колодцы головки. Вот как выглядят разные типы гидриков:
Устройство гидрокомпенсатора не особо сложное, как и любой плунжерной гидросистемы. Каждый из них состоит из корпуса, плунжера, системы пружин, клапана, поршня и стопорных колец разной конструкции.
Схема простейшего гидрокомпенсатора
Схема перепускного клапана и плунжера
Работа гидрокомпенсатора включает в себя две фазы, когда впускной или выпускной клапан ГРМ открыт или закрыт:
Конструкция и схема работы гидрокомпенсатора
Циклы работы гидрика повторяются бесконечно и что приятно — зазор не возникает ни в начале цикла, ни в переходных моментах, когда клапан ГРМ только начинает открываться или закрываться. Давление масла и настройка пружины полностью ликвидируют любой намёк на зазор.
При нагреве детали газораспределительного механизма расширяются, требуя откорректировать зазор, кроме того, при износе кулачков распредвала зазор тоже должен бы измениться.
Но этого не происходит, поскольку гидрокомпенсатор выбирает зазоры любого, термического или механического характера, принимая внутрь корпуса большую порцию масла.
Гидрокомпенсаторы Swag
Поскольку ремонт гидриков проводится в крайних случаях, то чаще всего выгоднее купить новый гидрокомпенсатор и избавиться от проблем с ним ещё тысяч на сто наперёд. Существуют компании, которые специализируются на автомобильных гидросистемах и гидриках в частности.
Вас заинтересует: Выбираем ремень ГРМ и обходим подделкиШтатовские роликовые гидрики Delphi
Тем не менее многие стремятся купить оригинальный гидрокомпенсатор от производителя. Поэтому особого смысла переплачивать за оригинальную деталь нет. Вот только несколько компаний, продающих вполне приличные гидрокомпенсаторы:
Делаем выбор гидрокомпенсаторов правильно и взвешенно, тогда стук в головке блока нам не придётся слышать до 50-70 тысяч пробега. Тихой работы двигателя и ровных дорог!
Гидравлический двигатель— обзор
(3) Гидравлические двигатели и поворотные приводы
Гидравлические двигатели приводятся в действие гидравлической жидкостью под давлением и передают кинетическую энергию вращения механическим устройствам. Гидравлические двигатели, когда они приводятся в действие механическим источником, могут вращаться в обратном направлении и действовать как насос.
Гидравлические поворотные приводы используют жидкость под давлением для вращения механических компонентов. Поток жидкости вызывает вращение движущихся компонентов через зубчатую рейку и шестерню, кулачки, прямое давление жидкости на поворотные лопатки или другое механическое соединение.Гидравлические поворотные приводы и пневматические поворотные приводы могут иметь фиксированный или регулируемый угловой ход и могут включать в себя такие функции, как механическое демпфирование, гидравлическое демпфирование с замкнутым контуром (масло) и магнитные элементы для считывания с помощью переключателя.
Тип двигателя является наиболее важным фактором при поиске гидравлических двигателей. Доступны следующие варианты: аксиально-поршневой, радиально-поршневой, внутренняя шестерня, внешняя шестерня и лопасть. В аксиально-поршневом двигателе для выработки механической энергии используется установленный в осевом направлении поршень.Поток высокого давления, поступающий в двигатель, заставляет поршень двигаться в камере, создавая выходной крутящий момент. Радиально-поршневой гидромотор использует поршни, установленные радиально вокруг центральной оси, для выработки энергии. Радиально-поршневой двигатель альтернативной формы использует несколько взаимосвязанных поршней, обычно по схеме звезды, для выработки энергии. Подача масла поступает в поршневые камеры, перемещая каждый отдельный поршень и создавая крутящий момент. Несколько поршней увеличивают рабочий объем двигателя за один оборот, увеличивая выходной крутящий момент.Двигатель с внутренним зацеплением использует шестерни с внутренним зацеплением для выработки механической энергии. Жидкость под давлением вращает внутренние шестерни, создавая выходной крутящий момент. Двигатель с внешним зацеплением использует внешние шестерни для производства механической энергии. Жидкость под давлением заставляет внешние шестерни вращаться, создавая выходной крутящий момент. Лопастной двигатель использует лопасть для выработки механической энергии. Жидкость под давлением ударяется о лопасти лопасти, заставляя ее вращаться и создавать выходной крутящий момент.
Дополнительные рабочие характеристики, которые следует учитывать, включают рабочий крутящий момент, давление, скорость, температуру, мощность, максимальный расход жидкости, максимальную вязкость жидкости, рабочий объем на оборот и вес двигателя.Рабочий крутящий момент — это крутящий момент, который двигатель способен передать, который напрямую зависит от давления рабочей жидкости, подаваемой в двигатель. Рабочее давление — это давление рабочей жидкости, подаваемой в гидравлический двигатель. Перед подачей к двигателю жидкость находится под давлением от внешнего источника. Рабочее давление влияет на рабочий крутящий момент, скорость, расход и мощность двигателя. Рабочая скорость — это скорость, с которой вращаются движущиеся части гидравлических двигателей.Рабочая скорость выражается в оборотах в минуту или аналогичных показателях. Рабочая температура — это диапазон температур жидкости, в котором может работать двигатель. Минимальная и максимальная рабочие температуры зависят от материалов внутренних компонентов двигателя и могут сильно различаться в зависимости от продукта. Мощность, которую может выдавать двигатель, зависит от давления и потока жидкости через двигатель. Максимальный объемный расход через двигатель выражается в галлонах в минуту или в аналогичных единицах.Максимальная вязкость жидкости, которую может выдержать двигатель, является мерой сопротивления жидкости сдвигу и измеряется в сантипуазах (сП), стандартной метрической единице динамической вязкости, равной 0,01 пуаз или 1 мПа. Динамическая вязкость воды при 20 ° C составляет около 1 сП (правильная единица — сП, но иногда используются сП и сПо). Объем жидкости, вытесняемый за один оборот двигателя, измеряется в кубических сантиметрах (кубических сантиметрах) за оборот или в аналогичных единицах. Вес двигателя измеряется в фунтах или аналогичных единицах.
Основы гидравлических двигателей | Гидравлика и пневматика
Загрузить эту статью в формате .PDF
Этот тип файла включает графику и схемы с высоким разрешением, если применимо.
Гидравлические двигатели всех типов имеют общие конструктивные особенности: площадь приводной поверхности, подверженной перепаду давления; способ синхронизации подачи текучей среды под давлением к поверхности давления для достижения непрерывного вращения; и механическое соединение между поверхностью и выходным валом.
Способность прижимных поверхностей выдерживать силу, характеристики утечки каждого типа двигателя и эффективность метода, используемого для соединения прижимной поверхности и выходного вала, определяют максимальную производительность двигателя с точки зрения давления, расхода, выходной крутящий момент, скорость, объемный и механический КПД, срок службы и физическая конфигурация.
Терминология
Рабочий объем двигателя означает объем жидкости, необходимый для поворота выходного вала двигателя на один оборот.Наиболее распространенными единицами рабочего объема двигателя являются дюймы 3 или 3 см на оборот. Рабочий объем гидравлического двигателя может быть фиксированным или переменным. Двигатель с постоянным рабочим объемом обеспечивает постоянный крутящий момент. Регулирование количества входящего потока в двигатель изменяет скорость. Двигатель с регулируемым рабочим объемом обеспечивает переменный крутящий момент и переменную скорость. При постоянном входном потоке и давлении изменение рабочего объема может изменять соотношение крутящего момента и скорости в соответствии с требованиями нагрузки.
Выходной крутящий момент выражается в дюймах-фунтах или фут-фунтах.Это функция давления в системе и рабочего объема двигателя. Номинальные значения крутящего момента двигателя обычно указываются для определенного перепада давления на двигателе. Теоретические цифры показывают крутящий момент на валу двигателя без механических потерь.
Момент отрыва — это крутящий момент, необходимый для вращения стационарной нагрузки. Чтобы начать движение, требуется больший крутящий момент, чем для поддержания его движения.
Рабочий момент может относиться к нагрузке двигателя или к двигателю.Когда это относится к нагрузке, это указывает на крутящий момент, необходимый для поддержания вращения нагрузки. Когда это относится к двигателю, это указывает на фактический крутящий момент, который двигатель может развивать, чтобы поддерживать вращающуюся нагрузку. Рабочий крутящий момент учитывает неэффективность двигателя и представляет собой процент от его теоретического крутящего момента. Крутящий момент обычных шестеренчатых, лопастных и поршневых двигателей составляет примерно 90% от теоретического.
Пусковой крутящий момент означает способность гидравлического двигателя запускать нагрузку. Он указывает величину крутящего момента, который двигатель может развить, чтобы начать вращение нагрузки.В некоторых случаях он значительно меньше рабочего крутящего момента двигателя. Пусковой крутящий момент также может быть выражен в процентах от теоретического крутящего момента. Пусковой крутящий момент для обычных шестеренчатых, лопастных и поршневых двигателей составляет от 70% до 80% от теоретического.
Механический КПД — это отношение фактического крутящего момента к теоретическому крутящему моменту.
Пульсация крутящего момента — это разница между минимальным и максимальным крутящим моментом, передаваемым при заданном давлении во время одного оборота двигателя.
Скорость двигателя зависит от рабочего объема двигателя и объема жидкости, подаваемой в двигатель.
Максимальная скорость двигателя — это скорость при определенном давлении на входе, которую двигатель может выдерживать в течение ограниченного времени без повреждений.
Минимальная скорость двигателя — это самая медленная, непрерывная и непрерывная скорость вращения, доступная для выходного вала двигателя.
Проскальзывание — это утечка через двигатель или жидкость, которая проходит через двигатель без выполнения работы.
Мотор-редукторы
Рис. 1. Выходной крутящий момент двигателя с внешним редуктором является функцией давления на один зуб, поскольку давление на другие зубья находится в гидравлическом балансе. Нажмите на изображение для увеличения.
Двигатели с внешним зацеплением состоят из пары согласованных шестерен, заключенных в один корпус (Рис. 1) . Обе шестерни имеют одинаковую форму зубьев и приводятся в движение жидкостью под давлением. Одна шестерня соединена с выходным валом. Другой — бездельник.Жидкость под давлением входит в корпус в точке зацепления шестерен. Он заставляет шестерни вращаться и следует по пути наименьшего сопротивления по периферии корпуса. Жидкость выходит под низким давлением с противоположной стороны двигателя. Точные допуски между шестернями и корпусом помогают контролировать утечку жидкости и увеличивать объемный КПД. Износостойкие пластины по бокам шестерен предотвращают осевое перемещение шестерен и помогают контролировать утечки.
Рис. 2. Героторный двигатель с прямым приводом имеет внутренние и внешние зубчатые передачи.Обе шестерни вращаются во время работы. Нажмите на изображение для увеличения.
Двигатели с внутренним зацеплением делятся на две категории. Героторный двигатель с прямым приводом состоит из внутреннего и внешнего зубчатого колеса и выходного вала (рис. 2) . Внутренняя шестерня имеет на один зубец меньше, чем внешняя. Зубья имеют такую форму, что все зубья внутренней шестерни всегда находятся в контакте с какой-либо частью внешней шестерни. Когда жидкость под давлением вводится в двигатель, обе шестерни вращаются. Корпус двигателя имеет впускное и выпускное отверстия в форме почки.Центры вращения двух шестерен разделены на определенную величину, известную как эксцентриситет. Центр внутренней шестерни совпадает с центром выходного вала.
Жидкость под давлением входит в двигатель через впускное отверстие (рис. 2а) . Поскольку внутренняя шестерня имеет на один зубец меньше, чем внешняя, между внутренними зубьями 6 и 1 и внешним гнездом A, образуется карман. Впускное отверстие в форме почки сконструировано таким образом, что как только объем этого кармана достигает своего максимума, поток жидкости перекрывается, а концы зубьев 6 и 1 внутренней шестерни обеспечивают уплотнение (рис.2б) .
По мере того как пара внутренних и внешних шестерен продолжает вращаться, между внутренними зубьями 6 и 5 и внешним гнездом G (рис. 2c) образуется новый карман. Между тем, карман, образованный между внутренними зубьями 6 и 1 и внешним гнездом A, , перемещается напротив выходного отверстия в форме почки, постоянно стекая по мере уменьшения объема кармана. Постепенное, дозируемое изменение объема карманов во время впуска и выпуска обеспечивает плавный, равномерный поток жидкости с минимальным изменением давления (или пульсация , ).
Из-за дополнительного зуба на внешней шестерне, внутренние зубья шестерни перемещаются впереди внешней на один зуб за оборот. На рисунке 2c внутренний зуб 4 вставлен во внешнее гнездо E . В следующем цикле внутренний зуб 4 войдет в гнездо F . Это обеспечивает низкую относительную дифференциальную скорость между шестернями.
Рис. 3. Орбитальный героторный двигатель имеет стационарную внешнюю шестерню и вращающуюся внутреннюю шестерню. Ротор и вал вращаются против часовой стрелки, но геометрическое место точки X расположено по часовой стрелке.Коммутатор или пластина клапана, показанная ниже на иллюстрации каждой ступени вращения двигателя, обеспечивает давление и проход в резервуар для жидкости под давлением. Нажмите на изображение для увеличения.
Орбитальный героторный двигатель состоит из набора согласованных зубчатых колес, муфты, выходного вала и коллектора или пластины клапана (рис. 3) . Стационарная внешняя шестерня имеет на один зуб больше, чем вращающаяся внутренняя шестерня. Коммутатор вращается с той же скоростью, что и внутреннее зубчатое колесо, и всегда обеспечивает жидкость под давлением и проход к резервуару в соответствующие промежутки между двумя шестернями.
В процессе работы зуб 1 внутренней шестерни точно совмещен с гнездом D внешней шестерни (рис. 3a) . Точка y — это центр неподвижной шестерни, а точка x — это центр ротора. Если бы не было жидкости, ротор мог бы свободно вращаться вокруг гнезда D в любом направлении. Он может двигаться в направлении посадки зуба 2 в гнезде E или, наоборот, в направлении посадки зуба 6 в гнезде J .
Когда рабочая жидкость течет в нижнюю половину объема между внутренней и внешней шестернями, если для верхней половины объема между внутренней и внешней шестернями предусмотрен проход к резервуару, создается момент, который вращает внутреннюю шестерню против часовой стрелки и начинает посадку зуба 2 в гнездо E .Зуб 4 в момент, показанный на рис. 3а, обеспечивает уплотнение между давлением и возвратной жидкостью.
Однако по мере продолжения вращения геометрическое место точки x будет направлено по часовой стрелке. По мере того, как каждый последующий зуб ротора устанавливается в гнездо, зуб, расположенный прямо напротив сидящего зуба на роторе, становится уплотнением между нагнетательной и возвратной жидкостью (фиг. 3b) . Жидкость под давлением продолжает заставлять ротор входить в зацепление по часовой стрелке, пока он вращается против часовой стрелки.
Из-за одного дополнительного гнезда в неподвижной шестерне в следующий раз, когда зуб 1 сядет в гнездо, он будет в гнезде J . В этот момент вал повернулся на одну седьмую оборота, а точка x переместилась на шесть седьмых своего полного круга. На рисунке 3c зуб 2 сопрягается с гнездом D , а точка x снова выровнялась между гнездом D и точкой y , указывая на то, что ротор совершил один полный оборот внутри внешней шестерни.Зуб 1 сместился на угол 60 ° от своей исходной точки на рис. 3а; Для того, чтобы вал совершил один оборот, потребуется 42 (или 627) зубчатых зацеплений или гидравлических циклов.
Коммутатор или пластина клапана содержит проходы для давления и резервуара для каждого зуба ротора (рис. 3d, e и f) . Каналы расположены таким образом, чтобы они не создавали давления или обратного потока к соответствующему отверстию, поскольку зуб находится в его гнезде. В остальное время проходы заблокированы или обеспечивают подачу текучей среды под давлением или проход резервуара в соответствующей половине двигателя между шестернями.
Рис. 4. Героторный двигатель с роликовыми лопастями включает в себя вращающиеся лопатки, снижающие износ. Нажмите на изображение для увеличения.
Роликовый героторный двигатель представляет собой разновидность орбитального героторного двигателя (рис. 4) . Он имеет неподвижную коронную шестерню (или статор) и подвижную планетарную шестерню (или ротор). Вместо того, чтобы удерживаться двумя опорными подшипниками, эксцентриковый рычаг планетарной передачи удерживается за счет зацепления шестизубчатого ротора и семицеточного статора.Вместо прямого контакта между статором и ротором установлены роликовые лопатки, образующие камеры смещения. Роликовые лопатки уменьшают износ, позволяя использовать двигатели в замкнутых гидростатических контурах высокого давления в качестве приводов колес с прямым монтажом.
Лопастные двигателиРис. 5. Лопастные двигатели (показан сбалансированный тип) имеют лопатки в роторе с прорезями. Нажмите на изображение для увеличения.
Лопастные двигатели имеют ротор с прорезями, установленный на приводном валу, который приводится в движение ротором (рис.5) . Лопатки, плотно вставленные в пазы ротора, перемещаются в радиальном направлении, чтобы плотно прилегать к кулачковому кольцу. Кольцо имеет два основных и два малых радиальных участка, соединенных переходными участками или аппарелями. Эти контуры и приложенные к ним давления уравновешены диаметрально.
В некоторых конструкциях легкие пружины прижимают лопатки радиально к контуру кулачка, чтобы обеспечить уплотнение при нулевой скорости, чтобы двигатель мог развивать пусковой крутящий момент. На более высоких скоростях пружинам помогает центробежная сила.Радиальные канавки и отверстия в лопатках всегда уравновешивают радиальные гидравлические силы, действующие на лопатки.
Жидкость под давлением входит и выходит из корпуса двигателя через отверстия в боковых пластинах на аппарелях. Жидкость под давлением, поступающая во входные отверстия, перемещает ротор против часовой стрелки. Ротор транспортирует жидкость к отверстиям аппарели на выпускных отверстиях для возврата в резервуар. Если бы давление было введено в выпускные отверстия, он повернул бы двигатель по часовой стрелке.
Ротор отделен в осевом направлении от поверхностей боковых пластин пленкой жидкости.Передняя боковая пластина прижимается к кулачковому кольцу давлением и поддерживает оптимальные зазоры в зависимости от изменения температуры и давления.
Лопастные двигатели обеспечивают хороший КПД, но не такой высокий, как у поршневых двигателей. Однако лопастные двигатели обычно дешевле поршневых двигателей соответствующей мощности. Однако срок службы лопастного двигателя обычно меньше, чем у поршневого. Доступны лопастные двигатели с рабочим объемом 20 дюймов. 3 / об.Некоторые низкоскоростные модели с высоким крутящим моментом имеют рабочий объем до 756 дюймов. 3 / об. За исключением моделей с большим рабочим объемом и низкой скоростью, лопастные двигатели имеют ограниченную способность на низких оборотах.
Поршневые двигатели
Figurte 6. Радиально-поршневые двигатели имеют цилиндр, прикрепленный к ведомому валу. Ствол содержит несколько поршней, совершающих возвратно-поступательное движение в радиальных каналах. Нажмите на изображение для увеличения.
Радиально-поршневые двигатели имеют цилиндр, прикрепленный к ведомому валу (рис.6) . Ствол содержит несколько поршней, совершающих возвратно-поступательное движение в радиальных каналах. Концы наружных поршней упираются в упорное кольцо. Жидкость под давлением проходит через стержень в центре цилиндра цилиндра, выталкивая поршни наружу. Поршни прижимаются к упорному кольцу, и силы реакции вращают ствол.
Сдвиг ползуна в сторону для изменения хода поршня изменяет рабочий объем двигателя. Когда осевые линии цилиндра и корпуса совпадают, поток жидкости отсутствует, и поэтому цилиндр останавливается.Перемещение ползуна мимо центра меняет направление вращения двигателя.
Радиально-поршневые двигатели очень эффективны. Хотя высокая точность, необходимая при производстве радиально-поршневых двигателей, увеличивает начальные затраты, они обычно имеют долгий срок службы. Они обеспечивают высокий крутящий момент при относительно низких скоростях вращения вала и превосходную работу на низких скоростях с высоким КПД. Кроме того, у них ограниченные высокоскоростные возможности. Радиально-поршневые двигатели имеют рабочий объем до 1000 дюймов. 3 / об.
Аксиально-поршневые двигатели также используют принцип возвратно-поступательного движения поршня для вращения выходного вала, но движение является осевым, а не радиальным. Их КПД аналогичен радиально-поршневым двигателям. Первоначально аксиально-поршневые двигатели стоили больше, чем лопастные или редукторные двигатели сопоставимой мощности. Как и радиально-поршневые двигатели, они имеют длительный срок службы. Следовательно, их более высокая начальная стоимость может не полностью отражать ожидаемые общие затраты в течение срока службы единицы оборудования.
В целом аксиально-поршневые двигатели обладают отличными скоростными характеристиками. Однако, в отличие от радиально-поршневых двигателей, они ограничены на низких рабочих скоростях. Встроенный тип будет плавно работать до 100 об / мин, а тип с изогнутой осью обеспечит плавный выход до диапазона 4 об / мин. Доступны аксиально-поршневые двигатели с рабочим объемом от долей до 65 дюймов. 3 / об.
Рис. 7. Двигатели с рядным поршнем создают крутящий момент за счет давления, оказываемого на концы поршней, совершающих возвратно-поступательное движение в блоке цилиндров.Приводной вал двигателя и блок цилиндров центрируются на одной оси. Нажмите на изображение для увеличения.
Двигатели с рядным поршнем создают крутящий момент за счет давления, оказываемого на концы поршней, совершающих возвратно-поступательное движение в блоке цилиндров (рис. 7) . В рядном исполнении карданный вал двигателя и блок цилиндров центрированы на одной оси. Давление на концах поршней вызывает реакцию на наклонную наклонную шайбу и вращает блок цилиндров и вал двигателя.Крутящий момент пропорционален площади поршней и является функцией угла, под которым расположена наклонная шайба.
Эти двигатели выпускаются в моделях с фиксированным и регулируемым рабочим объемом. Угол наклона шайбы определяет рабочий объем двигателя. В вариативной модели тарелка автомата перекоса установлена в качающейся вилке, а угол может быть изменен различными способами, от простого рычага или маховика до сложных сервоуправлений. Увеличение угла наклонной шайбы увеличивает допустимый крутящий момент, но снижает частоту вращения карданного вала.И наоборот, уменьшение угла снижает допустимый крутящий момент, но увеличивает частоту вращения приводного вала (если не уменьшается давление жидкости). Угловые упоры включены, поэтому крутящий момент и скорость остаются в рабочих пределах.
Компенсатор изменяет рабочий объем двигателя в ответ на изменения рабочей нагрузки. Подпружиненный поршень соединен с бугелем и перемещает его в ответ на изменение рабочего давления. Любое увеличение нагрузки сопровождается соответствующим увеличением давления в результате дополнительных требований к крутящему моменту.Затем система управления автоматически регулирует вилку таким образом, чтобы крутящий момент увеличивался при небольшой нагрузке. В идеале компенсатор регулирует рабочий объем для максимальной производительности при всех условиях нагрузки, вплоть до настройки предохранительного клапана.
Рис. 8. Поршневые двигатели с изогнутыми осями развивают крутящий момент за счет реакции на давление на поршни, совершающие возвратно-поступательное движение. Блок цилиндров и карданный вал установлены под углом друг к другу. Реакция идет на фланец карданного вала. Нажмите на изображение для увеличения.
Поршневые двигатели с изогнутой осью развивают крутящий момент за счет реакции на давление возвратно-поступательных поршней (рис. 8) . В этой конструкции блок цилиндров и карданный вал установлены под углом друг к другу. Реакция идет на фланец приводного вала.
Скорость и крутящий момент изменяются с изменением угла, от заданной минимальной скорости с максимальным смещением и крутящим моментом под углом примерно 30 ° до максимальной скорости с минимальным смещением и крутящим моментом примерно 7.5Ëš. Доступны модели как с фиксированным, так и с переменным рабочим объемом.
Прочие образцы
Двигатели с роторным абатментом имеют упор A , который вращается, чтобы пройти роторную лопатку B , а второй упор C находится в альтернативном уплотнительном зацеплении со ступицей ротора (рис.9) . Крутящий момент передается непосредственно от жидкости к ротору и от ротора к валу. Зубчатые шестерни между выходным валом и поворотными упорами удерживают лопатку ротора и упоры в правильной фазе.Ролик в канавке «ласточкин хвост» на конце лопатки ротора обеспечивает надежное уплотнение, которое практически не имеет трения и относительно нечувствительно к износу. Силы уплотнения высоки, а потери на трение низкие из-за контакта с качением.
Рис. 9. Абатмент A двигателя роторного абатмента поворачивается мимо вращающейся лопасти B, в то время как второй абатмент C контактирует с уплотнительной пластиной, разделяя области высокого и низкого давления. Уплотнительные штифты в концах лопастей и на периферии ротора обеспечивают уплотнение почти без трения.Ротор будет вращаться по часовой стрелке при подаче жидкости под давлением на порт 1. Щелкните изображение, чтобы увеличить его.
Винтовой двигатель , по сути, представляет собой насос с обратным направлением потока жидкости. Винтовой двигатель использует три зацепляющихся винта: силовой ротор и два холостых ротора. Промежуточные роторы действуют как уплотнения, которые образуют последовательные изолированные спиральные камеры в плотно прилегающем корпусе ротора. Перепад давления, действующий на участки резьбы винтовой пары, развивает крутящий момент двигателя.
Промежуточные роторы плавают в своих отверстиях. Скорость вращения винтового набора и вязкость жидкости создают гидродинамическую пленку, которая поддерживает холостые роторы, подобно валу в подшипнике скольжения, что позволяет работать на высоких скоростях. Набор роликовых винтов обеспечивает бесшумную работу без вибрации.
Выбор гидромотора
Применение гидравлического двигателя обычно диктует требуемую мощность и диапазон скорости двигателя, хотя фактическая скорость и требуемый крутящий момент иногда могут изменяться при сохранении требуемой мощности.Выбранный тип двигателя зависит от требуемой надежности, срока службы и производительности.
После определения типа жидкости выбор фактического размера основан на ожидаемом сроке службы и экономических показателях всей установки на машине. Гидравлический двигатель, работающий с мощностью ниже номинальной, продлевает срок службы более чем пропорционально сокращению работы ниже номинальной мощности.
Максимальная мощность, производимая двигателем, достигается при работе с максимальным давлением в системе и максимальной скоростью вала.Если двигатель всегда будет эксплуатироваться в этих условиях, его начальная стоимость будет самой низкой. Но там, где скорость на выходе должна быть уменьшена, необходимо учитывать общую стоимость двигателя с уменьшением скорости, чтобы оптимизировать общие затраты на установку привода.
Определение размеров гидравлического двигателя
В качестве примера того, как рассчитать размер гидравлического двигателя для соответствия применению, рассмотрим следующее: приложение требует 5 л.с. при 3000 об / мин, с доступным давлением подачи 3000 фунтов на квадратный дюйм и давлением в обратной линии 100 фунтов на квадратный дюйм; перепад давления составляет 2900 фунтов на квадратный дюйм.Требуемый теоретический крутящий момент рассчитывается по формуле:
T = (63,0252 × л.с.) / N
где:
T — крутящий момент, фунт-дюйм и
N — скорость, об / мин.
Для условия T = 105 фунт-дюймов рабочий объем двигателя рассчитывается как:
D = 2π T ÷ ∠† Pe M
где:
D — рабочий объем, дюйм. 3 / рев.
∠† P — перепад давления, фунт / кв. Дюйм и
e M — механический КПД,%.
Если механический КПД составляет 88%, то D составляет 0,258 дюйма. 3 / об.
Расчет необходимого расхода:
Q = DN /231 e V ,
где:
Q — расход, галлонов в минуту и
e V — объемный КПД,%.
Если объемный КПД составляет 93%, то Q составляет 3,6 галлона в минуту.
Давление в этих уравнениях — это разница между давлением на входе и выходе. Таким образом, любое давление в выпускном отверстии снижает выходной крутящий момент гидравлического двигателя.
Коэффициент полезного действия для большинства двигателей будет довольно постоянным при работе от половинного до полного номинального давления и в средней части номинального диапазона скоростей. По мере приближения скорости к крайнему пределу эффективность снижается.
Более низкое рабочее давление приводит к снижению общего КПД из-за фиксированных внутренних потерь при вращении, которые характерны для любого гидравлического двигателя.Уменьшение рабочего объема от максимального в двигателях с переменным рабочим объемом также снижает общий КПД.
Неисправности гидромотора
Большинство проблем с двигателем вызвано неподходящей жидкостью, плохим обслуживанием или неправильной эксплуатацией. Двигатель ничем не отличается от других компонентов гидравлической системы. Прежде всего, он должен иметь чистую жидкость в достаточном количестве, надлежащего качества и вязкости. Плохая программа технического обслуживания занимает второе место в возникновении серьезных проблем.Типичные листы в программе включают:
• Отсутствие проверки и ремонта трубопроводов и соединений для устранения утечек: неисправные соединения могут привести к попаданию грязи и воздуха в систему, снижению давления и нарушению работы.
• Неправильная установка двигателя: несоосность вала двигателя может вызвать износ подшипников, что может привести к снижению эффективности. Смещенный вал также может снизить крутящий момент, увеличить сопротивление трения и нагрев, а также привести к выходу вала из строя.
• Невозможность найти причину неисправности двигателя: если двигатель выходит из строя, всегда ищите причину неисправности.Очевидно, что если причину не устранить, сбой повторится.
Наконец, превышение рабочих пределов двигателя приводит к отказу двигателя. Каждый двигатель имеет конструктивные ограничения по давлению, скорости, крутящему моменту, рабочему объему, нагрузке и температуре. • Чрезмерное давление может вызвать нагревание из-за проскальзывания двигателя и привести к превышению предельного крутящего момента двигателя. • Чрезмерная скорость может нагревать и изнашивать подшипники и другие детали. внутренние детали. Чрезмерный крутящий момент может вызвать усталость и нагрузку на подшипники и вал двигателя, особенно в тех случаях, когда требуется частое реверсирование двигателя.Чрезмерная нагрузка может вызвать усталость подшипников и вала. Кроме того, чрезмерная температура может снизить эффективность, поскольку масло становится более жидким и может вызвать быстрый износ из-за отсутствия смазки.
Загрузить статью в формате .PDF
Этот тип файла включает графику и схемы с высоким разрешением, если применимо.
Что такое гидравлические двигатели? | Джеррард Гидравлика
03.07.2018
Гидравлические двигатели — это один из многих механических компонентов, которые заставляют ваше оборудование работать должным образом.Здесь мы узнаем, что такое гидравлические двигатели и почему они так важны.
Что такое гидравлические двигатели?Гидравлический двигатель преобразует гидравлическую энергию в механическую; вращающийся вал. Он использует гидравлическое давление и потоки для создания необходимого крутящего момента и вращения. Вы можете использовать гидравлические двигатели для многих приложений, таких как лебедки, приводы кранов, самоходное сельскохозяйственное оборудование, экскаваторы, приводы смесителей и мешалок, валковые мельницы и т.
Мощность, производимая гидравлическим двигателем, определяется расходом и падением давления двигателя.Объем и падение давления двигателя определяют крутящий момент, который он создает. Таким образом, выходная мощность прямо пропорциональна скорости. Гидравлические двигатели варьируются от высокоскоростных двигателей до 10 000 об / мин до низкоскоростных гидравлических двигателей с минимальной частотой вращения 0,5 об / мин. Низкоскоростные гидравлические двигатели могут создавать большие крутящие моменты на низких скоростях.
Гидравлический двигатель должен соответствовать требованиям гидравлической системы; такие вопросы, как нагрузка, рабочее давление, скорость, удобство обслуживания и т. д.необходимо учитывать. Существуют различные типы гидравлических двигателей, такие как гидравлические редукторные двигатели (внутренние и внешние), поршневые двигатели и лопастные гидравлические двигатели, и это лишь некоторые из них.
Что означает рабочий объем двигателя?Рабочий объем двигателя относится к объему жидкости, необходимому для поворота выходного вала двигателя на один оборот. Наиболее распространенные единицы рабочего объема двигателя — дюйм 3 или см3 за оборот. Рабочий объем гидравлического двигателя может быть фиксированным или переменным.Двигатель с постоянным рабочим объемом обеспечивает постоянный крутящий момент. Регулирование количества входящего потока в двигатель изменяет скорость. Двигатель с регулируемым рабочим объемом обеспечивает переменный крутящий момент и переменную скорость. При постоянном входном потоке и давлении изменение рабочего объема может изменять отношение крутящего момента к скорости в соответствии с требованиями к нагрузке.
Выходной крутящий момент и гидравлические двигателиВыходной крутящий момент выражается в дюймах-фунтах или фут-фунтах или в Ньютон-метрах. Это функция давления в системе и рабочего объема двигателя.Номинальные значения крутящего момента двигателя обычно указываются для определенного перепада давления на двигателе. Теоретические цифры показывают крутящий момент на валу двигателя без механических потерь.
Момент отрыва — это крутящий момент, необходимый для вращения стационарной нагрузки. Чтобы начать движение, требуется больший крутящий момент, чем для поддержания его движения.
Рабочий крутящий момент может относиться к нагрузке двигателя или к двигателю. Когда это относится к нагрузке, это указывает на крутящий момент, необходимый для поддержания вращения нагрузки.Когда это относится к двигателю, это указывает на фактический крутящий момент, который двигатель может развивать, чтобы поддерживать вращающуюся нагрузку. Рабочий крутящий момент учитывает неэффективность двигателя и представляет собой процент от его теоретического крутящего момента. Крутящий момент обычных шестеренчатых, лопастных и поршневых двигателей составляет примерно 90% от теоретического.
Что такое гидравлическая система?
Гидравлические системы ежедневно окружают нас. Они используются в транспортных средствах, строительном оборудовании, зданиях и производственных объектах.Гидравлика — один из наиболее эффективных способов создания движения, когда задействованы тяжелые нагрузки или требуется повторяющееся движение.Гидравлические системы в своей простейшей форме — это просто система, в которой для выполнения задачи используется жидкость под давлением. Простые гидравлические системы использовались даже в древние времена, но были ограничены открытыми системами, использующими силу тяжести для создания давления. Произошла революция в гидравлических системах с появлением насоса, с помощью которого можно было быстро и легко создавать высокое давление.Первые гидравлические системы с насосным приводом произвели революцию в использовании гидравлики и использовали воду в качестве рабочей жидкости. Такие системы варьировались от небольших систем для управления отдельным компонентом до систем, охватывающих весь город, как часть коммунального предприятия для управления оборудованием на нескольких заводах.
Второй крупный скачок в гидравлических системах произошел, когда в качестве рабочей жидкости использовалось масло, а не вода. Использование масла в качестве рабочей жидкости в гидравлической системе имеет ряд преимуществ.Во-первых, масло не вызывает коррозию, а препятствует коррозии металлических компонентов, используемых в гидравлическом оборудовании. Масла также являются естественной смазкой, поэтому они помогают поддерживать температуру и изнашивать вашу систему. Наконец, масло имеет гораздо более высокую температуру кипения, чем вода, поэтому оно может работать в оборудовании, которое во время использования подвергается воздействию высоких температур.
Эти достижения позволили создать современную гидравлическую систему, которую вы видите сегодня в работе в оборудовании, которое вы можете использовать дома или в своем бизнесе. Гидравлические системы позволяют оператору оборудования легко перемещать значительные грузы, а также точно повторять повторяющиеся движения снова и снова.По мере того, как электродвигатели, сервоприводы и магнитные системы развиваются в технологии и удешевляются, некоторые системы начали преобразовывать свой метод сочленения в электронные устройства, но до сих пор нет замены надежной и хорошо обслуживаемой гидравлической системе.
Техническое обслуживание вашей гидравлической системы является ключом к тому, чтобы она прослужила вам долгое время и в конечном итоге является экономичным средством выполнения задач вашего дома или бизнеса. Поскольку гидравлическое масло является наиболее важной частью вашей системы, мы сосредоточимся на обслуживании вашей гидравлической жидкости.
Во-первых, убедитесь, что в вашей системе используется подходящая гидравлическая жидкость. Обеспечение правильной вязкости используемого гидравлического масла и добавок — лучший способ обеспечить правильную работу вашего оборудования в течение длительного времени. Вам не нужно менять масло в гидравлической системе так часто, как вы бы сказали в двигателе, но со временем оно все равно загрязняется и выходит из строя. Отслеживание часов на вашем оборудовании — это быстрый и простой способ определить, как часто вам следует менять гидравлическую жидкость.Если вы хотите продлить срок службы гидравлического масла, вы можете даже взять его пробу и отправить на анализ, чтобы проверить его на поломку и наличие частиц износа.
Убедившись, что вы выбрали масло нужного типа и что масло находится в хорошем состоянии, необходимо проверить систему на предмет утечек, чтобы убедиться, что вы не потеряете только что добавленное хорошее масло. Чаще всего утечки в гидравлической системе встречаются вокруг вала насоса, уплотнений поршня, регулирующих клапанов или шланговых соединений.Гидравлические шланги часто легко доступны и относительно недороги в замене, но устранение других точек утечки может оказаться сложным и дорогостоящим.
Если вы обнаружите утечку гидравлического масла в насосе или уплотнении поршня, вы можете использовать BlueDevil Hydraulic Stop Leak для герметизации утечки. Просто добавьте BlueDevil Hydraulic Stop Leak в резервуар с гидравлической жидкостью, и он устранит утечки в течение следующих нескольких часов работы. BlueDevil Hydraulic Stop Leak никоим образом не изменит свойств гидравлического масла и не повредит вашу систему, но восстановит уплотнения в вашей системе, остановив утечку и вернув оборудование к нормальной работе.
Для получения дополнительной информации о утечке гидравлического стопора BlueDevil вы можете посетить страницу с информацией о продукте здесь: Утечка гидравлического стопора
Вы также можете приобрести BlueDevil Hydraulic Stop Leak в любом из наших партнерских местных магазинов автозапчастей, например:
- AutoZone
- Предварительные автозапчасти
- Bennett Auto Supply
- CarQuest Автозапчасти
- НАПА Автозапчасти
- Автозапчасти O’Reilly
- Пеп Мальчики
- Fast Track
- Бампер к специалистам по автозапчастям бампера
- Распределитель быстрой смазки S&E
- DYK Automotive
Изображение предоставлено:
гидравлическая_система.jpg — Автор Антон Матвеев — Лицензия Thinkstock — Оригинальная ссылка
Полное руководство по гидравлическим системам: понимание гидравлики
От лифта на работе до самосвала, который проезжает по улице, везде гидравлика. Эта мощная система приводит в движение одни из самых тяжелых механизмов. Гидравлика может поднимать огромные грузы и работать на высоких скоростях. Они популярны на строительных площадках и во множестве других приложений.
Существует много типов гидравлических систем, все из которых работают на одних и тех же принципах использования энергии. Гидравлические насосы создают давление в жидкости, и ее движение используется для приведения в действие всего, от кранов до автомобилей. В этой статье мы расскажем вам все, что вам нужно знать о гидравлических системах.
Как работает гидравлическая система?
Вы, наверное, уже знакомы с некоторыми основными принципами работы гидравлической системы. По своему опыту вы, вероятно, знаете, что твердые тела, как правило, невозможно раздавить.Если вы возьмете твердый предмет, например ручку или кусок дерева, и попытаетесь сжать его, с материалами ничего не случится. Они не сжимаются и не сжимаются. Точно так же действует и жидкость. Он несжимаемый, то есть не сжимается, когда вы надавливаете на него. Он занимает столько же места, сколько и без давления. Представьте воду в шприце. Если накрыть его конец пальцем и попытаться надавить, ни вода, ни поршень никуда не денутся.
Что касается гидравлики, то именно несжимаемость играет важную роль в ее работе.В том же шприце, если вы обычно нажимаете на поршень, вы будете выпускать воду с высокой скоростью через узкий конец, даже если вы не прикладывали такое сильное давление. Когда вы нажимаете на поршень, вы оказываете давление на воду, которая будет пытаться вырваться, как бы это ни было, в данном случае под высоким давлением через очень узкий выход. Это приложение показывает нам, что мы можем умножить силу, которую затем можно использовать для питания более сложных устройств.
В очень упрощенной системе гидравлическая система состоит из трубопровода с грузом или поршнем на одном конце для сжатия жидкости.Когда этот груз давит на жидкость, он выталкивает ее из гораздо более узкой трубы на другом конце. Вода не сжимается, а вместо этого проталкивается через трубу и выходит за ее узкий конец на высокой скорости. Эта система работает и в обратном направлении. Если мы приложим силу к узкому концу на большем расстоянии, это создаст силу, способную сдвинуть что-то гораздо более тяжелое на другом конце.
Блез Паскаль, французский математик, физик и изобретатель, стандартизировал эти свойства в середине 1600-х годов.Принцип Паскаля гласит, что в замкнутом пространстве любое изменение давления, приложенного к жидкости, распространяется через жидкость во всех направлениях. Другими словами, если вы приложите давление к одному концу емкости с водой, такое же давление будет приложено к другой стороне. Этот принцип позволяет увеличить силу и воздействовать на более крупный и тяжелый объект.
С этой системой есть небольшой компромисс. Обычно вы можете приложить больше силы или больше скорости к одному концу, чтобы увидеть противоположный результат на другом.Например, если вы надавите на узкий конец с высокой скоростью и малым усилием, вы приложите большое усилие, но низкую скорость, к широкому концу. Расстояние, на которое может пройти ваш узкий конец, также будет влиять на то, насколько далеко будет перемещаться широкий. Торговое расстояние и сила типичны для многих систем, и гидравлика не исключение.
Увеличение силы — важный фактор при подъеме тяжелых предметов. Если поршень на более широкой стороне в шесть раз больше размера меньшего, тогда сила, приложенная к жидкости от большего поршня, будет в шесть раз сильнее на меньшем конце.Например, сила в 100 фунтов вниз на более широком конце создает силу в 600 фунтов вверх на узком конце. Это умножение силы позволяет гидравлическим системам быть относительно небольшими. Они отлично подходят для питания огромных машин, не занимая слишком много места.
Гидравлика также может быть очень гибкой, и существует много различных типов гидравлических систем. Вы можете перемещать жидкости по очень узким трубам и обводить их вокруг другого оборудования. Они имеют разные размеры и формы и могут даже разветвляться на несколько путей, позволяя одному поршню приводить в действие несколько других.Автомобильные тормоза обычно являются примером этого. Педаль тормоза приводит в действие два главных цилиндра, каждый из которых достигает двух тормозных колодок, по одной на все колеса. Вы можете найти гидравлику, приводящую в действие различные компоненты через цилиндры, насосы, прессы, подъемники и двигатели.
Гидравлические системы имеют несколько основных компонентов, управляющих их работой:
- Резервуар: В гидравлических системах обычно используется резервуар для удержания излишков жидкости и питания механизма. Важно охладить жидкость, используя металлические стенки для отвода тепла, выделяемого при трении, с которым она сталкивается.Резервуар без давления также может позволить захваченному воздуху покинуть жидкость, что способствует повышению эффективности. Поскольку воздух сжимается, он может отклонить движение поршней и снизить эффективность работы системы.
- Жидкость: Гидравлические жидкости могут быть разными, но обычно это масла на нефтяной, минеральной или растительной основе. Жидкости могут иметь разные свойства в зависимости от их применения. Например, тормозная жидкость должна иметь высокую температуру кипения из-за механизма сильного нагрева, через который она проходит.Другие характеристики включают смазку, радиационную стойкость и вязкость.
Давайте посмотрим, как обычно работает гидравлика в тяжелом оборудовании:
- Двигатель: Обычно он работает от бензина и позволяет гидравлической системе работать. В больших машинах это должно быть способно генерировать много энергии.
- Насос: Гидравлический масляный насос направляет поток масла через клапан в гидроцилиндр.Эффективность насоса часто измеряется в галлонах в минуту и фунтах на квадратный дюйм (psi).
- Цилиндр: Цилиндр принимает жидкость под высоким давлением от клапанов и приводит в движение движение.
- Клапан: Клапаны помогают транспортировать жидкость по системе, контролируя такие параметры, как давление, направление и поток.
Прочие машины, в которых используется гидравлика, включают автомобили на строительных площадках. Экскаваторы, краны, бульдозеры и экскаваторы могут управляться прочными гидравлическими системами.Например, экскаватор снабжает свою массивную стрелу гидроцилиндрами с гидравлическим приводом. Жидкость закачивается в тонкие трубы, удлиняя гидроцилиндры и, соответственно, рычаг. Гидравлическая мощность, стоящая за этим, может использоваться для подъема огромных грузов. Помимо строительных машин, гидравлика используется во всем, от лифтов до двигателей, даже в системах управления самолетами.
В чем разница между открытыми и закрытыми гидравлическими системами?
Открытые и закрытые системы гидравлики относятся к различным способам снижения давления в насосе.Это поможет снизить износ.
В открытой системе насос всегда работает, перемещая масло по трубам без создания давления. Как вход насоса, так и обратный клапан подсоединены к гидравлическому резервуару. Их также называют системами с «открытым центром» из-за открытого центрального пути регулирующего клапана, когда он находится в нейтральном положении. В этом случае гидравлическая жидкость возвращается в резервуар. Жидкость, поступающая из насоса, поступает в устройство, а затем возвращается в резервуар.В контуре также может быть предохранительный клапан для отвода лишней жидкости в резервуар. Обычно устанавливаются фильтры, чтобы жидкость оставалась чистой.
Открытые системы, как правило, лучше подходят для приложений с низким давлением. Кроме того, они дешевле и проще в обслуживании. Одно из предостережений заключается в том, что они могут создать избыточное тепло в системе, если давление превышает настройки клапана. Еще одно место для дополнительного тепла — это резервуар, который должен быть достаточно большим, чтобы охлаждать жидкость, протекающую через него.В открытых системах также можно использовать несколько насосов для подачи питания на различные системы, такие как рулевое управление или управление.
Замкнутая система соединяет обратный клапан непосредственно со входом гидравлического насоса. В нем используется один центральный насос для непрерывного перемещения жидкости. Клапан также блокирует поступление масла из насоса, вместо этого отправляя его в аккумулятор, где оно остается под давлением. Масло остается под давлением, но не движется, пока не будет активировано. Нагнетательный насос подает холодное отфильтрованное масло на сторону низкого давления.Этот шаг поддерживает давление в контуре. Закрытая система часто используется в мобильных приложениях с гидростатической трансмиссией и использует один насос для питания нескольких систем.
Они могут иметь резервуары меньшего размера, потому что им просто нужно достаточно жидкости для нагнетательного насоса, который относительно невелик. Открытая система может обрабатывать больше приложений с высоким давлением. Закрытая система предлагает немного большую гибкость, чем открытая система, но также требует немного более высокой цены и более сложного ремонта.Закрытые системы могут работать с меньшим количеством жидкости в гидравлических линиях меньшего размера, а клапаны можно использовать для изменения направления потока.
Вы даже можете преобразовать открытую систему в закрытую, заменив некоторые компоненты и добавив пространство для подачи масла после обратного пути.
Типы гидравлических насосов
Есть несколько различных типов гидравлических насосов. Они могут значительно различаться по способам перемещения жидкости и степени вытеснения.
Почти все гидравлические насосы представляют собой поршневые насосы прямого действия , что означает, что они подают точное количество жидкости. Их можно использовать в приложениях с высокой мощностью более 10 000 фунтов на квадратный дюйм. Поршневые поршневые насосы зависят от давления в зависимости от количества перемещаемой жидкости, в то время как поршневые насосы прямого действия — нет. Насосы без положительного давления чаще используются в пневматике и при низком давлении. К ним относятся центробежные и осевые насосы.
Насосы прямого вытеснения могут иметь постоянный или переменный рабочий объем.Большинство насосов имеют постоянный рабочий объем.
- В с фиксированным рабочим объемом насос обеспечивает одинаковое количество жидкости в каждом цикле насоса.
- В модели с переменным рабочим объемом насос может подавать различное количество жидкости в зависимости от скорости, на которой он работает, или физических свойств насоса.
A шестерня насос недороги и более устойчивы к загрязнению жидкостью, что делает их пригодными для работы в суровых условиях.Однако они могут быть менее эффективными и изнашиваться быстрее.
- Шестеренчатые насосы с внешним зацеплением: В них используются две шестерни с узким зацеплением внутри корпуса. Одна — ведущая, или приводная, шестерня, а другая — ведомая, или свободнопоточная. Жидкость задерживается в пространстве между шестернями и вращается через корпус. Поскольку он не может двигаться назад, он проходит через выпускной насос.
- Насос с внутренним зацеплением: Конструкция с внутренним зацеплением размещает внутреннее зубчатое колесо, возможно, с проставкой в форме полумесяца, внутри шестерни внешнего ротора.Жидкость перемещается между шестернями за счет эксцентриситета — отклонения шестерни от круглости. Внутренняя шестерня с меньшим количеством зубцов вращает внешнюю шестерню, а прокладка входит между ними, создавая уплотнение. Жидкость всасывается, проходит через шестерни, герметизируется и выпускается.
Далее идет пластинчатый насос . Они могут быть неуравновешенными или сбалансированными, фиксированными или переменными. Они бесшумны и работают при давлении ниже 4000 фунтов на квадратный дюйм.
- Неуравновешенный лопастной насос: Этот насос с фиксированным рабочим объемом имеет ведомый ротор и лопатки, которые выдвигаются в радиальных пазах.Уровень эксцентриситета ротора определяет уровень смещения. По мере вращения пространство между лопастями увеличивается, создавая вакуум для втягивания жидкости. Захваченная жидкость перемещается по системе через вращающиеся лопасти и выталкивается наружу по мере того, как пространство между ними уменьшается.
- Уравновешивающий лопастной насос: Уравновешенный лопастной насос, также с фиксированным рабочим объемом, перемещает ротор через эллиптическое кулачковое кольцо. Он использует два входа и выхода на каждый оборот.
- Пластинчатый насос с регулируемым рабочим объемом: Рабочий объем в этом типе насоса может изменяться за счет эксцентриситета между ротором и корпусом.Наружное кольцо корпуса подвижное.
Наша последняя категория насосов — это поршневые насосы , которые отлично подходят для высокопроизводительных приложений.
- Рядные аксиально-поршневые насосы: Рядные насосы совмещают центр блока цилиндров с центром приводного вала. Угол наклона пластины автомата перекоса / кулачка помогает определить величину смещения. Впускной и выпускной патрубки расположены в клапанной пластине, которая поочередно подключается к каждому цилиндру.Когда поршень движется вверх мимо впускного отверстия, он втягивает жидкость из резервуара. Точно так же он будет выталкивать жидкость из выпускного отверстия по мере прохождения через него.
- Аксиально-поршневые насосы с наклонной осью: Насосы с наклонной осью выровнены по центру блока цилиндров под углом к центру приводного вала. Эта конструкция работает аналогично продольному осевому насосу.
- Радиально-поршневые насосы: Радиально-поршневые насосы используют семь или девять радиальных цилиндров, а также реактивное кольцо, штифт и приводной вал.Поршни установлены радиально вокруг приводного вала, а входное и выходное отверстия находятся в шкворне, типе шарнира.
Подробнее о гидравлике
Гидравлика находит широкое применение и может использоваться во всевозможных компонентах оборудования, которое используется в строительстве, транспортировке и т. Д. Сила воды использовалась веками, и теперь с помощью клапанов, поршней и цилиндров гидравлика может работать в самых разных форматах.Открытые и закрытые, фиксированные или переменные, положительные и неположительные — все они могут перемещать огромные веса и использовать преимущества современной техники. Если вы занимаетесь каким-либо бизнесом, возможно, вы сможете заставить работать гидравлику на вас.
В Hard Chrome Specialists мы предлагаем услуги по ремонту всех типов гидравлических систем, а также нанесение покрытия, электрополировку и изготовление на заказ. Мы надеемся, что вы узнали сегодня что-то новое о том, как работает гидравлика, и немного больше узнали об этой невероятно мощной системе.Если вы хотите узнать больше о гидравлике, свяжитесь с нами сегодня!
\ п
\ п
Существует много типов гидравлических систем, все из которых работают на одних и тех же принципах использования энергии. Гидравлические насосы создают давление в жидкости, и ее движение используется для приведения в действие всего, от кранов до автомобилей. В этой статье мы расскажем вам все, что вам нужно знать о гидравлических системах.
\ п
\ п
Как работает гидравлика?
\ п
Вы, наверное, уже знакомы с некоторыми основными принципами работы гидравлической системы.По своему опыту вы, вероятно, знаете, что твердые тела, как правило, невозможно раздавить. Если вы возьмете твердый предмет, например ручку или кусок дерева, и попытаетесь сжать его, с материалами ничего не случится. Они не сжимаются и не сжимаются. Точно так же действует и жидкость. Он несжимаемый, то есть не сжимается, когда вы надавливаете на него. Он занимает столько же места, сколько и без давления. Представьте воду в шприце. Если накрыть его конец пальцем и попытаться надавить, ни вода, ни поршень никуда не денутся.
\ п
\ п
Что касается гидравлики, то именно несжимаемость играет важную роль в ее работе. В том же шприце, если вы обычно нажимаете на поршень, вы будете выпускать воду с высокой скоростью через узкий конец, даже если вы не прикладывали такое сильное давление. Когда вы нажимаете на поршень, вы оказываете давление на воду, которая будет пытаться вырваться, как бы это ни было, в данном случае под высоким давлением через очень узкий выход. Это приложение показывает нам, что мы можем умножить силу, которую затем можно использовать для питания более сложных устройств.
\ п
\ п
В очень упрощенной системе гидравлическая система состоит из трубопровода с грузом или поршнем на одном конце для сжатия жидкости. Когда этот груз давит на жидкость, он выталкивает ее из гораздо более узкой трубы на другом конце. Вода не сжимается, а вместо этого проталкивается через трубу и выходит за ее узкий конец на высокой скорости. Эта система работает и в обратном направлении. Если мы приложим силу к узкому концу на большем расстоянии, это создаст силу, способную сдвинуть что-то гораздо более тяжелое на другом конце.
\ п
\ п
Блез Паскаль, французский математик, физик и изобретатель, стандартизировал эти свойства в середине 1600-х годов. Принцип Паскаля гласит, что в замкнутом пространстве любое изменение давления, приложенного к жидкости, распространяется через жидкость во всех направлениях. Другими словами, если вы приложите давление к одному концу емкости с водой, такое же давление будет приложено к другой стороне. Этот принцип позволяет увеличить силу и воздействовать на более крупный и тяжелый объект.
\ п
\ п
С этой системой есть небольшой компромисс. Обычно вы можете приложить больше силы или больше скорости к одному концу, чтобы увидеть противоположный результат на другом. Например, если вы надавите на узкий конец с высокой скоростью и малым усилием, вы приложите большое усилие, но низкую скорость, к широкому концу. Расстояние, на которое может пройти ваш узкий конец, также будет влиять на то, насколько далеко будет перемещаться широкий. Торговое расстояние и сила типичны для многих систем, и гидравлика не исключение.
\ п
\ п
Увеличение силы — важный фактор при подъеме тяжелых предметов. Если поршень на более широкой стороне в шесть раз больше размера меньшего, тогда сила, приложенная к жидкости от большего поршня, будет в шесть раз сильнее на меньшем конце. Например, сила в 100 фунтов вниз на более широком конце создает силу в 600 фунтов вверх на узком конце. Это умножение силы позволяет гидравлическим системам быть относительно небольшими. Они отлично подходят для питания огромных машин, не занимая слишком много места.
\ п
\ п
Гидравлика также может быть очень гибкой, и существует много различных типов гидравлических систем. Вы можете перемещать жидкости по очень узким трубам и обводить их вокруг другого оборудования. Они имеют разные размеры и формы и могут даже разветвляться на несколько путей, позволяя одному поршню приводить в действие несколько других. Автомобильные тормоза обычно являются примером этого. Педаль тормоза приводит в действие два главных цилиндра, каждый из которых достигает двух тормозных колодок, по одной на все колеса.Вы можете найти гидравлику, приводящую в действие различные компоненты через цилиндры, насосы, прессы, подъемники и двигатели.
\ п
\ п
Гидравлические системы имеют несколько основных компонентов, управляющих их работой:
\ п
- \ n
- Резервуар: В гидравлических системах обычно используется резервуар для удержания излишков жидкости и привода механизма. Важно охладить жидкость, используя металлические стенки для отвода тепла, выделяемого при трении, с которым она сталкивается.Резервуар без давления также может позволить захваченному воздуху покинуть жидкость, что способствует повышению эффективности. Поскольку воздух сжимается, он может отклонить движение поршней и снизить эффективность работы системы.
- Жидкость: Гидравлические жидкости могут быть разными, но обычно это масла на нефтяной, минеральной или растительной основе. Жидкости могут иметь разные свойства в зависимости от их применения. Например, тормозная жидкость должна иметь высокую температуру кипения из-за механизма сильного нагрева, через который она проходит.Другие характеристики включают смазку, радиационную стойкость и вязкость.
\ п
\ п
\ п
\ п
Давайте посмотрим, как обычно работает гидравлика в тяжелом оборудовании:
\ п
\ п
- \ n
- Двигатель: Обычно он работает от бензина и позволяет гидравлической системе работать. В больших машинах это должно быть способно генерировать много энергии.
- Насос: Гидравлический масляный насос направляет поток масла через клапан в гидроцилиндр.Эффективность насоса часто измеряется в галлонах в минуту и фунтах на квадратный дюйм (psi).
- Цилиндр: Цилиндр принимает жидкость под высоким давлением от клапанов и приводит в движение движение.
- Клапан: Клапаны помогают транспортировать жидкость по системе, контролируя такие параметры, как давление, направление и поток.
\ п
\ п
\ п
\ п
\ п
\ п
Прочие машины, в которых используется гидравлика, включают автомобили на строительных площадках.Экскаваторы, краны, бульдозеры и экскаваторы могут управляться прочными гидравлическими системами. Например, экскаватор снабжает свою массивную стрелу гидроцилиндрами с гидравлическим приводом. Жидкость закачивается в тонкие трубы, удлиняя гидроцилиндры и, соответственно, рычаг. Гидравлическая мощность, стоящая за этим, может использоваться для подъема огромных грузов. Помимо строительных машин, гидравлика используется во всем, от лифтов до двигателей, даже в системах управления самолетами.
\ п
\ п
Open vs.Закрытые гидравлические системы
\ п
Открытые и закрытые системы гидравлики относятся к различным способам снижения давления в насосе. Это поможет снизить износ.
\ п
\ п
В открытой системе насос всегда работает, перемещая масло по трубам без создания давления. Как вход насоса, так и обратный клапан подсоединены к гидравлическому резервуару. Их также называют системами с «открытым центром» из-за открытого центрального пути регулирующего клапана, когда он находится в нейтральном положении.В этом случае гидравлическая жидкость возвращается в резервуар. Жидкость, поступающая из насоса, поступает в устройство, а затем возвращается в резервуар. В контуре также может быть предохранительный клапан для отвода лишней жидкости в резервуар. Обычно устанавливаются фильтры, чтобы жидкость оставалась чистой.
\ п
\ п
Открытые системы, как правило, лучше подходят для приложений с низким давлением. Кроме того, они дешевле и проще в обслуживании. Одно из предостережений заключается в том, что они могут создать избыточное тепло в системе, если давление превышает настройки клапана.Еще одно место для дополнительного тепла — это резервуар, который должен быть достаточно большим, чтобы охлаждать жидкость, протекающую через него. В открытых системах также можно использовать несколько насосов для подачи питания на различные системы, такие как рулевое управление или управление.
\ п
\ п
Замкнутая система соединяет обратный клапан непосредственно со входом гидравлического насоса. В нем используется один центральный насос для непрерывного перемещения жидкости. Клапан также блокирует поступление масла из насоса, вместо этого отправляя его в аккумулятор, где оно остается под давлением.Масло остается под давлением, но не движется, пока не будет активировано. Нагнетательный насос подает холодное отфильтрованное масло на сторону низкого давления. Этот шаг поддерживает давление в контуре. Закрытая система часто используется в мобильных приложениях с гидростатической трансмиссией и использует один насос для питания нескольких систем.
\ п
\ п
Они могут иметь резервуары меньшего размера, потому что им просто нужно достаточно жидкости для нагнетательного насоса, который относительно невелик.Открытая система может обрабатывать больше приложений с высоким давлением. Закрытая система предлагает немного большую гибкость, чем открытая система, но также требует немного более высокой цены и более сложного ремонта. Закрытые системы могут работать с меньшим количеством жидкости в гидравлических линиях меньшего размера, а клапаны можно использовать для изменения направления потока.
\ п
\ п
Вы даже можете преобразовать открытую систему в закрытую, заменив некоторые компоненты и добавив пространство для подачи масла после обратного пути.
\ п
\ п
Типы гидравлических насосов
\ п
Есть несколько различных типов гидравлических насосов. Они могут значительно различаться по способам перемещения жидкости и степени вытеснения.
\ п
\ п
Практически все гидравлические насосы представляют собой поршневые насосы прямого действия , что означает, что они подают точное количество жидкости. Их можно использовать в приложениях с высокой мощностью более 10 000 фунтов на квадратный дюйм. Поршневые поршневые насосы зависят от давления в зависимости от количества перемещаемой жидкости, в то время как поршневые насосы прямого действия — нет. Насосы без положительного давления чаще используются в пневматике и при низком давлении. К ним относятся центробежные и осевые насосы.
\ п
\ п
Насосы прямого вытеснения могут иметь постоянный или переменный рабочий объем. Большинство насосов имеют постоянный рабочий объем.
\ п
- \ n
- В модели с фиксированным рабочим объемом насос обеспечивает одинаковое количество жидкости в каждом цикле насоса.
- В модели с переменным рабочим объемом насос может подавать различное количество жидкости в зависимости от скорости, на которой он работает, или физических свойств насоса.
\ п
\ п
\ п
\ п
A шестерня насос недороги и более устойчивы к загрязнению жидкостью, что делает их пригодными для работы в суровых условиях. Однако они могут быть менее эффективными и изнашиваться быстрее.
\ п
- \ n
- Шестеренчатые насосы с внешним зацеплением: В них используются две шестерни с плотным зацеплением внутри корпуса.Одна — ведущая, или приводная, шестерня, а другая — ведомая, или свободнопоточная. Жидкость задерживается в пространстве между шестернями и вращается через корпус. Поскольку он не может двигаться назад, он проходит через выпускной насос.
- Насос с внутренним зацеплением: Конструкция с внутренним зацеплением размещает внутреннее зубчатое колесо, возможно, с проставкой в форме полумесяца, внутри шестерни внешнего ротора. Жидкость перемещается между шестернями за счет эксцентриситета — отклонения шестерни от круглости.Внутренняя шестерня с меньшим количеством зубцов вращает внешнюю шестерню, а прокладка входит между ними, создавая уплотнение. Жидкость всасывается, проходит через шестерни, герметизируется и выпускается.
\ п
\ п
\ п
\ п
Далее идет пластинчатый насос . Они могут быть неуравновешенными или сбалансированными, фиксированными или переменными. Они бесшумны и работают при давлении ниже 4000 фунтов на квадратный дюйм.
\ п
- \ n
- Неуравновешенный лопастной насос: Этот насос с фиксированным рабочим объемом имеет ведомый ротор и лопатки, которые выдвигаются в радиальных пазах.Уровень эксцентриситета ротора определяет уровень смещения. По мере вращения пространство между лопастями увеличивается, создавая вакуум для втягивания жидкости. Захваченная жидкость перемещается по системе через вращающиеся лопасти и выталкивается наружу по мере того, как пространство между ними уменьшается.
- Уравновешивающий лопастной насос: Уравновешенный лопастной насос, также с фиксированным рабочим объемом, перемещает ротор через эллиптическое кулачковое кольцо. Он использует два входа и выхода на каждый оборот.
- Пластинчатый насос с регулируемым рабочим объемом: Рабочий объем в этом типе насоса может изменяться за счет эксцентриситета между ротором и корпусом.Наружное кольцо корпуса подвижное.
\ п
\ п
\ п
\ п
\ п
Наша последняя категория насосов — это поршневые насосы , которые отлично подходят для высокопроизводительных приложений.
\ п
- \ n
- Рядные аксиально-поршневые насосы: Рядные насосы совмещают центр блока цилиндров с центром приводного вала. Угол наклона пластины автомата перекоса / кулачка помогает определить величину смещения. Впускной и выпускной патрубки расположены в клапанной пластине, которая поочередно подключается к каждому цилиндру.Когда поршень движется вверх мимо впускного отверстия, он втягивает жидкость из резервуара. Точно так же он будет выталкивать жидкость из выпускного отверстия по мере прохождения через него.
- Аксиально-поршневые насосы с наклонной осью: Насосы с наклонной осью выровнены по центру блока цилиндров под углом к центру приводного вала. Эта конструкция работает аналогично продольному осевому насосу.
- Радиально-поршневые насосы: Радиально-поршневые насосы используют семь или девять радиальных цилиндров, а также реактивное кольцо, штифт и приводной вал.Поршни установлены радиально вокруг приводного вала, а входное и выходное отверстия находятся в шкворне, типе шарнира.
\ п
\ п
\ п
\ п
\ п
Подробнее о гидравлике
\ п
Гидравлика находит широкое применение и может использоваться во всевозможных компонентах оборудования, которое используется в строительстве, транспортировке и т. Д. Сила воды использовалась веками, и теперь с помощью клапанов, поршней и цилиндров гидравлика может работать в самых разных форматах.Открытые и закрытые, фиксированные или переменные, положительные и неположительные — все они могут перемещать огромные веса и использовать преимущества современной техники. Если вы занимаетесь каким-либо бизнесом, возможно, вы сможете заставить работать гидравлику на вас.
\ п
\ п
В Hard Chrome Specialists мы предлагаем услуги по ремонту всех типов гидравлических систем, а также нанесение покрытия, электрополировку и изготовление на заказ. Мы надеемся, что вы узнали сегодня что-то новое о том, как работает гидравлика, и немного больше узнали об этой невероятно мощной системе.Если вы хотите узнать больше о гидравлике, свяжитесь с нами сегодня! » }
Краткий обзор различных типов гидравлических двигателей
размещено в Flowfit Hydraulics пользователем Flowfit в 13:51, 30 октября 2015 г. << Вернуться к Flowfit Hydraulics
(3, в среднем: из 2)
Гидравлические двигатели — ключевой компонент любой системы гидростатической передачи энергии. Они работают для преобразования гидравлической энергии в механическую, что более применимо для различных целей.В зависимости от конкретных применений эти двигатели часто могут оказаться более эффективными и экономичными по сравнению с любыми электрическими или пневматическими аналогами, что делает их пригодными для широкого диапазона систем.
Конструкция гидромотора
Двигатели, которые максимально используют гидравлические системы, используют давление жидкости для привода механических нагрузок. Гидравлические двигатели требуют этой присоединенной системы и не могут работать как изолированный блок, как это может делать электродвигатель. Вместо этого они должны быть частью гидравлического контура, включая другие гидравлические компоненты, такие как гидравлический насос, клапаны, фильтры и резервуар для гидравлической жидкости.
По сути, гидравлический насос всасывает гидравлическую жидкость — часто масло — из бака (резервуара), а затем система создает в ней давление, подавая ее в гидравлический двигатель. Затем двигатель приводится в действие текучей средой, которая затем может переключать свою работу на требуемую рабочую нагрузку.
Гидравлические двигатели — это силовые приводы на гидравлической основе, которые могут обеспечивать линейное или вращательное движение, в зависимости от их конструкции.
Типы гидравлических двигателей
Аксиально-поршневые двигатели
Эти типы гидравлических двигателей относятся к типу с наклонной шайбой и имеют ряд цилиндров, расположенных в форме на 360 градусов и параллельных друг другу.Каждый цилиндр имеет поршень, который совершает возвратно-поступательное движение на одном конце поршня, прижимаясь к наклонной шайбе.
Эта конструкция передает вращательное движение выходному валу, один конец которого связан с рабочей нагрузкой, а другой — с наклонной шайбой. Обычно эта конструкция используется как часть компактного цилиндрического двигателя.
A Радиально-поршневой двигатель
Эти конструкции, вероятно, наиболее легко узнать, поскольку они имеют ряд цилиндров, расположенных как у двигателя автомобиля, с рядом поршней, движущихся на кулачках вдоль прикрепленного распределительного вала, который затем прикрепляется к соответствующему выходному валу.
Как правило, эти модели обычно используются для колесных двигателей и ряда других приложений, таких как вилочные погрузчики и подходящие промышленные автомобили.
Мотор-редукторы
Гидравлический двигатель этого типа обычно можно охарактеризовать как двигатели с внутренним зацеплением, гираторные и с внешним зацеплением. Двигатели Gyrator очень тихие во время работы и предназначены для передачи мощности вращения через выходной вал, который был соединен с ротором, движущимся внутри внешнего статора.
Вращательное движение шестерен, приводимое в движение гидравлической жидкостью под давлением, передается рабочей нагрузке через выходной вал, соединенный с вращающимися шестернями и проходящий через корпус двигателя.
Лопастные двигатели
Как следует из названия, лопастные двигатели имеют подвижные лопатки, соединенные с центральным выходным валом. Вся конструкция заключена в корпус, который принимает гидравлическую жидкость под давлением непосредственно от насоса.Эта жидкость оказывает усилие непосредственно на лопатки, заставляя их вращаться, как лопасти вентилятора.
Выберите Flowfit, для ведущих в отрасли гидравлических двигателей
Здесь, в Flowfit, мы являемся ведущим поставщиком в Великобритании ряда гидравлических двигателей и компонентов. Мы стремимся к тому, чтобы каждый клиент мог найти идеальный гидравлический компонент для своих нужд.
Для получения дополнительной информации, пожалуйста, свяжитесь с дружной и профессиональной командой здесь, в Flowfit, сегодня по телефону 01584 876 033.
Как работает гидравлическая система? O-Seal доверяет ВМФ
Гидравлические системы можно найти во всем, от автомобилей до промышленного оборудования. Они предназначены для обеспечения мощности, контроля, безопасности и надежности, но как работает гидравлическая система?
Как работает гидравлическая система?
Гидравлические системы состоят из множества частей:
- Резервуар для гидравлической жидкости.
- Гидравлический насос перемещает жидкость по системе и преобразует механическую энергию и движение в энергию гидравлической жидкости.
- Электродвигатель приводит в действие гидравлический насос.
- Клапаны , регулируют поток жидкости и при необходимости сбрасывают избыточное давление в системе.
- Гидравлический цилиндр преобразует гидравлическую энергию обратно в механическую.
Существует также множество типов гидравлических систем, но каждая из них содержит одни и те же основные компоненты, перечисленные выше. Кроме того, все они предназначены для работы одинаково.
Гидравлические системы используют насос для проталкивания гидравлической жидкости через систему для создания гидравлической энергии. Жидкость проходит через клапаны и поступает в цилиндр, где гидравлическая энергия преобразуется обратно в механическую. Клапаны помогают направлять поток жидкости и при необходимости сбрасывать давление.
Судовые гидравлические системы
Помимо транспортных средств и промышленного оборудования, на судах можно найти гидравлические системы. Гидравлические системы на судах используются в различных приложениях.Например, системы, используемые для грузовых систем, делают транспортировку тяжелых материалов и выполнение других грузовых операций более легкими и менее затратными по времени.
Машинное отделение корабля также включает гидравлические системы, такие как гидравлическая автоматическая система управления. Они помогают регулировать положения клапанов, а также давление воздуха в машинном отделении.
Кроме того, гидравлические системы стабилизаторов судна предотвращают качение судна и обеспечивают плавность хода на открытой воде.
Plus Многие промышленные суда включают оборудование и инструменты, такие как палубные краны, которые управляются гидравлическими системами.
Клапаны и фитинги с уплотнительным кольцом и военно-морской флот
Гидравлические системы можно найти на многих судах ВМС США. А с помощью CPV Manufacturing и нашей линейки клапанов и фитингов O-Seal эти системы могут обеспечить бесперебойную работу и безопасность.
Наша линейка продуктов O-Seal была разработана в 1950-х годах, когда производство CPV начало сотрудничать с ВМС США.Мы хотели убедиться, что каждый компонент наших муфт высокого давления соответствует спецификациям ВМС США. Однако проверка каждого соединения вручную была бы слишком утомительной и опасной. Именно тогда мы создали испытательный стенд с уплотнительными кольцами.
Связаться со специалистами по клапанам
Этот метод позволяет нам легко разбирать и собирать каждый компонент для выполнения каждого теста, чтобы гарантировать надлежащую производительность и безопасность. Затем мы взяли эти концепции и разработали нашу линейку продуктов O-Seal.
Преимущества клапанов и фитингов с уплотнением в гидравлических системах
Клапаны и фитинги O-Seal компанииCPV Manufacturing уникальны. В отличие от других клапанов, наша продукция герметична и рассчитана на длительный срок службы. Кроме того, они могут выдерживать экстремальные температуры и рассчитаны на вакуум до 6000 фунтов на квадратный дюйм в жидкостях или газах, что делает их идеальными для многих типов гидравлических систем.
Однако то, что делает наши клапаны O-Seal поистине уникальными, заключается в том, что они поставляются со сменными деталями.Мягкие материалы в картридже можно извлечь и изготовить из различных материалов для определенных областей применения.
Универсальность наших продуктов O-Seal представляет собой экономичное решение для ВМС США и многих других компаний по всему миру. Благодаря взаимозаменяемым деталям наши клапаны с уплотнением O-Seal могут использоваться для ряда приложений, что означает, что компании больше не закупают дополнительные клапаны для работы своих систем.
Чтобы узнать больше о нашей линейке продуктов O-Seal, свяжитесь с CPV Manufacturing прямо сейчас.
