Как стучат гидрокомпенсаторы видео 405 двигатель

Привет, дорогие друзья! Сегодня у нас важная тема, поскольку мы говорим с вами о том, почему стучат гидрокомпенсаторы (ГК) и что в таких случаях делать.

Начнем с того, что это за зверь. Гидрокомпенсатором называют детали, которые призваны регулировать правильные тепловые зазоры в вашем моторе. Причем происходит это в автоматическом режиме.

Подобными ГК оснащаются двигатели на ВАЗ 2112, 2110, на Ниве Шевроле, Фольксваген Поло Седан, Приора и даже Дэу Нексия. Про Газель и ее 405 двигатель, кстати, тоже не забываем. Суть в том, что в двигателе присутствуют данные устройства и они могут стучать. Опытный автовладелец сразу заметит, что машина издает посторонний шум.

Стучат гидрокомпенсаторы на горячую

Чаще всего стучат гидрокомпенсаторы на горячую по причине некачественного или старого моторного масла, забитого масляного фильтра, плохой работе масляного насоса, недостаточного количества масла или же механической поломки. Соответственно, первое, что нужно сделать при их стуке — проверить уровень и состояние моторного масла в двигателе, а также масляный фильтр. Неисправный или засоренный фильтр нарушает циркуляцию смазки по масляным каналам.
Обычно гидрокомпенсаторы (в просторечии — гидрики) сначала начинают стучать именно «на горячую». Если гидрики подклинивают или забиты в них масляные каналы, то они начнут стучать сразу, а после прогрева звук может утихнуть, так как не получают смазки в необходимом количестве. В таком случае поможет уже только их замена. Но, когда стучание возникло через несколько минут после запуска и прогрева мотора, проблема может решится проще, если причина не в маслонасосе.

Стук стуку рознь, потому что последствия разные

Чем удобны эти устройства? Тем, что выполняют свои функции, не требуя обслуживания и специального ухода.

О них можно не вспоминать до тех пор, пока не слышен определенный, специфический стук гидрокомпенсаторов.

Причем, он может появляться только при запуске и по мере прогрева исчезать, а может продолжаться все время.

Что происходит, когда стучат гидрокомпенсаторы:

прекращается функционирование плунжерной пары;
увеличивается динамическая нагрузка на детали и узлы ГРМ;
повышается расход горючего;
прогорают головки клапанов с последующим повреждением головки блока;
возникают шумы в двигателе, затрудняющие общую диагностику;
ухудшается разгонная динамика.

Почему стучат гидрокомпенсаторы? Ответов может быть несколько, в зависимости от обстоятельств. Необходимо установить момент, когда начинается стук. Это помогает прояснить ситуацию.

Если слышен стук гидрокомпенсаторов на холодную, то есть, сразу после запуска и продолжается до тех пор, пока мотор не прогреется, то вероятными причинами могут быть следующие:

Клапан плунжера пропускает масло при выключенном двигателе.
Сужение маслопроводящих каналов загрязнителями. В момент пуска масло имеет большую вязкость и не поступает в плунжер, поэтому и стучат гидрокомпенсаторы на холодную. При разогреве вязкость уменьшается и увеличивается его проникающая способность.
Высокая вязкость масла. Стук пропадает по мере увеличения текучести.

Признаки стука гидрокомпенсаторов на горячую

Для автолюбителя очень важно знать, как понять, что стучит один или несколько гидрокомпенсаторов. Ведь его стук можно легко спутать с другими звуками при проблемах с пальцем поршня, вкладышами коленвала, распредвалом или прочими деталями внутри двигателя.

Стук гидрокомпенсаторов на горячую можно диагностировать, открыв капот. Звуки начнут идти именно из-под клапанной крышки. Тональность звука специфическая, характерная ударам металлических деталей друг о друга. Некоторые сравнивают его со звуком, который издает стрекочущий кузнечик. Что характерно — стучание от неисправных компенсаторов происходит в два раза чаще, чем частота оборотов двигателя. Соответственно, при увеличении или снижении оборотов мотора звук стучания от гидриков будет вести себя соответственно. Под сброс газа будут слышны звуки, как будто у вас не отрегулированы клапана.

Что делать при стуке гидрокомпенсаторов на горячую

Избавится от стука поможет только выяснения и устранения его причины. Дальнейшее будет зависеть от сложившейся ситуации.

Прежде всего нужно проверить уровень масла в картере. От него будет зависеть как оно будет циркулировать по масляных каналах. Также стоит убедиться в достаточности давления масла, даже если при этом и не горит лампочка масленки.

В каждом двигателе рабочее давление масла свое и зависит его конструкции (нужно уточнять в документации), однако считается, что на холостых оборотах давление должно быть около 1,6…2,0 бара. На высоких оборотах — до 5…7 бар. Если такого давления нет — нужно проверять масляный насос. Скорее всего вследствие разжижения масла, падает его производительность. Часто чтобы обеспечить давление не устраняют саму причину, при стуке гидриков на горячую автолюбители заливают при замене более густое масло. Но не следует с этим перебарщивать, поскольку слишком густое масло трудно прокачивается по системе. Из-за чего может возникать масляное голодание!

Причем спешить с приговором самого насоса не стоит. Неисправности масляного насоса могут быть вызваны разными причинами — изношенностью деталей, неисправностью редукционного клапана, износом рабочих поверхностей деталей, а также его работа может ухудшиться при элементарном засоре сетки маслоприемника. Увидеть нет ли грязи на сетке можно сняв поддон. Но, и с такой работой, спешить не стоит. Она может загрязнится лишь если общее состояние масла плохое или была сделана неудачная очистка масляной системы.

Проверьте состояние масла. Даже если вы меняете его по регламенту, оно могло прийти в негодность раньше положенного срока (при сложных условиях эксплуатации машины либо попалась подделка). При обнаружении налета и шлака, часто непонятно, что делать если стучат гидрокомпенсаторы на горячую. Желательно сделать промывку масляной системы, ведь, скорее всего, могли забиться масляные каналы. Чтобы проверить в каком состоянии масло достаточно сделать небольшой капельный тест.

Чаще всего, проблема решается элементарно — просто сделайте замену масла и масляного фильтра. Либо же просто пришло время поменять гидрокомпенсаторы.

Как проверить гидрокомпенсаторы

Проверить гидрокомпенсаторы можно одним из трех методов:

Последний метод проверки можно также выполнять и не снимая гидрики с двигателя, однако это будет не так удобно делать и результат будет не таким явным. Обычно вышедшие из строя гидрокомпенсаторы меняют на новые, но в редких случаях его можно попытаться восстановить промывкой. Еще вариант — прочистить и выполнить ремонт гидрокомпенсатора. Как показывает практика, ремонт и чистка гидрика помогает нечасто, но попытаться восстановить его все же стоит. Когда же решитесь менять, то лучше заменить весь комплект, иначе ситуация повторится вскоре, но уже с другими гидриками.

Если ездить со стучащими гидрокомпенсаторами от полугода и дольше, то, когда вы снимите крышку клапанов, велика вероятность, что на самой «постели» распределительного вала, снизу, будут заусенцы от рокеров (коромысел). Следовательно, можно ли ездить со стуком гидрокомпенсаторов решайте сами.

Почему стучат гидрокомпенсаторы: что делать

Причины

Разберемся в причинах, из-за которых гидрокомпенсаторы начинают стучать. Это явный признак того, что с машиной не все хорошо, есть неисправность.

Ключевыми причинами выступают:

Не стоит думать, что при поломке в двигателе на 8 или 16 клапанов одновременно начнут звенеть все компенсаторы. Нет. Затрагивается только одна деталь. Но важно в ходе разбирательств выяснить, на какой конкретно. Для этого требуется диагностика.

Совет лично от меня. Если слышите стук, лучше заехать на СТО. Хотя бы для проведения профессиональной диагностики. Наличие современного оборудования творит чудеса.

Проверка осуществляется на горячую и, скажем так, на холодную. То есть когда силовой агрегат остывший и прогретый. И причины стука бывают разными:

Читайте также: Двигатели k10a, k10c, k12b, k12c, k14c suzuki: технические характеристики, слабые места и ремонтопригодность

Только в некоторых случаях можно самостоятельно выявить причину. Потому лучше обратиться в хороший автосервис.

Основной задачей диагностики является поиск гидрокомпенсатора, который издает посторонний шум. Для этого используют метод акустической диагностики. В гаражных условиях шансы добиться результата, увы, минимальны.

Как проверить гидрокомпенсаторы клапанов на работоспособность своими руками

Всем доброго времени суток! Самостоятельный ремонт автомобиля многим доставляет удовольствие. Есть ряд автовладельцев, которые любит ковыряться в собственной машине. И у них вряд ли возникнут проблемы с тем, как проверить гидрокомпенсаторы.

Если вы не знаете, что это такое, где находятся эти компенсаторы и зачем вообще они нужны, заниматься ремонтом своими руками я вам не советую. Слишком много рисков.

Хотя в действительности проверка на работоспособность не сопряжена с какими-то сложными процедурами. Проверить можно и самому, а вот ремонт уже стоит доверить специалистам.

Предлагаю обсудить вместе со мной эту тему. Я расскажу, что удалось выяснить мне, а вы, при желании, добавьте, прокомментируете или поправьте меня, если вдруг найдете где-то ошибку. От них никто не застрахован.

Устранение стука

Иногда автовладельцы предпринимают попытки самостоятельно решить проблему стучащих гидрокомпенсаторов. Ничего против не имею, поскольку промыть или отремонтировать элемент своими руками вполне реально.

Приготовьтесь, что на работу уйдет много времени и сил. Без опыта ремонта машин лезть туда не стоит. Полагаться полностью на промывку не стоит, поскольку она не всегда позволяет восстановить нормальную работу компенсатора. Это обусловлено тем, что причинами стука может выступать масло или неисправности в других системах двигателя.

Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.

При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:

Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.

Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.

Процедура замены

Если вы решили поставить новые компенсаторы, бояться браться за работу не стоит. Процедура не самая сложная и типичная практически для всех двигателей. То есть представленная инструкция поможет вам вне зависимости от того, какой у вас автомобиль.

Но все же иметь под рукой официальное руководство по ремонту и эксплуатации стоит. А то потом скажете, что я во всем виноват.

Обратите внимание на то, что при замене деталей на некоторых машинах нужно дополнительно менять прокладки крышки. В остальном принцип замены идентичен. Действуйте согласно плану и не отходите от последовательности этапов:

Вот и все. На этом работу по замене гидрокомпенсаторов можно считать завершенной.

Чтобы избегать подобных процедур в будущем, внимательно относитесь к вопросу выбора масла. Именно из-за него чаще всего стучат гидрокомпенсаторы. Если же проблема не в нем и даже после замены масла звук не пропал, тогда советую дополнительно проконсультироваться со специалистами и провести диагностику на СТО.

Источник

Стучит клапан змз 405

Стук в 16-клапанном двигателе.
Приветствую всех! Появился стук в двигателе. ЗМЗ-405. Территориально из под крышки клапанов. Подозреваю гидрокомпенсатор. Это из простого.

Теперь сама проблема. Как стучит гидрик я уже на собственном опыте знаю. Не в первый раз. Как стучит шатун с оборванным болтом крышки теперь тоже. Был печальный опыт пару лет назад. Как стучит вышедший из строя гидронатяжитель цепи ГРМ я тоже в курсе. То же уже был опыт.

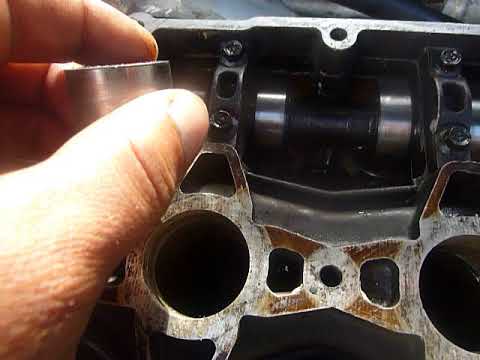

По всем признакам — стучит гидрокомпенсатор на одном из клапанов. НО. Вчера снял крышку и проверил все гидрики потехнологии указанной в «Руководстве по эксплуатации, техническому обсдуживанию и ремонту» на этот двигатель от ОАО «ЗМЗ». В тырнете этот документ доступен в pdf формате. И ни одного неисправного гидрика я не обнаружил.

Стучат гидрокомпенсаторы: причины и решение

Гидрокомпенсатор – простое гидравлическое устройство для устранения зазора между клапаном и толкателем при функционировании двигателя. Придумали его еще в 30-е годы для уменьшения объема работ по обслуживанию автомобиля и повышения акустического комфорта.

Масло под давлением заходит в камеру гидрокомпенсатора и двигает поршень, который выбирает зазор. Силы компенсировать его достаточно, а сжать клапанную пружину — маловато, поэтому на работающем исправном моторе клапанный зазор исчезает. Просто и эффективно эта ситуация сохраняется до тех пор, пока нет загрязнений и износа.

Если стучат гидрокомпенсаторы, то это является показателем присутствия зазора в приводе клапана, а также наличия проблем, поэтому его устранение является не прихотью, а необходимостью. Стук — одна из наиболее распространенных неисправностей современных автомобилей. Опознать его можно по частоте. Звучание одного компенсатора проявляется как одиночный звук на два оборота коленвала. Отчетливо слышен в верхней части двигателя. Если стучат несколько устройств, то звук напоминает тракторный.

Причин множество, и большинство из них связано с состоянием масла. Что делать при данной неисправности, и как с ней бороться, расскажет данный материал. Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска или после полного прогрева мотора. Стук при запуске и до нагрева не считается неисправностью.

Почему стучат гидрокомпенсаторы. Причины и пути решения

Причины стука гидрокомпенсаторов «на холодную» (при непрогретом моторе).

Слишком густое масло на непрогретом двигателе плохо заходит в полость гидрокомпенсаторов. Необходимо время для полного заполнения.
Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора. Появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.

Износ или заклинивание плунжера. На «пожилых» моторах бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.

Причины стука гидрокомпенсаторов «на горячую» (на прогретом моторе).

Заклинивание плунжерной пары гидрокомпенсатора из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение, и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается, появляется стук.
Слишком малая вязкость прогретой жидкости, так как она вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественный смазочный состав или с повышенной текучестью способно сильно разжижаться при прогреве и легко вытекать через технологические зазоры.

Повышенный уровень масла, его вспенивание из-за перемешивания коленчатым валом или из-за попадания воды в двигатель. Поэтому в последнем следует проверить уровень смазки, а также использовать только высококачественные моторные масла.

Простой способ устранить стук гидрокомпенсаторов

Простой и действенный способ, помогающий в большинстве случаев, заключается в добавлении в масло специальной присадки Liqui Moly Hydro-Stossel-Additiv. Это позволяет промыть масляные каналы, удалить загрязнения и восстановить подачу в гидрокомпенсаторы. Кроме того, состав способствует сгущению масляной жидкости, компенсируя при помощи этого естественный износ гидрокомпенсаторов. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 200-500 километров пробега.

Как еще можно устранить стук гидрокомпенсаторов

Замена гидрокомпенсаторов. Достоинства: гарантированный результат. Недостатки: дорого и долго. Нужно учитывать, что на некоторые иномарки сначала нужно заказать детали, дождаться, пока они придут и записаться на ремонт в сервисе. На большинстве двигателей при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
Тщательная промывка масляной системы специальными промывками, например: Liqui Moly Oil-Schlamm-Spulung. Достоинства: сравнительно недорого. Недостатки: в любом случае улучшает работу двигательной системы, но не всегда позволяет полностью убрать стук.
Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей двигателя с его частичной или полной разборкой.

Что будет, если не устранить стук гидрокомпенсаторов?

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но со временем двигатель будет работать громче. Появятся вибрации, упадет мощность и увеличится расход топлива. Далее произойдет износ всего клапанного механизма, в частность распределительного вала. Его замена — очень дорогое мероприятие.

Итог

Если стучат гидрокомпенсаторы в неоднократном порядке, то нет смысла дожидаться ухудшения ситуации. Добавка присадки Hydro-Stossel-Additiv решит проблему и предотвратит развитие износа на длительное время.

Технология подъемника клапана

Двигатель

Основная функция толкателя клапана довольно проста. Он сидит на распределительном валу и передает движения кулачка вверх через толкатели и коромысла, чтобы открывать и закрывать клапаны. Размер и форма кулачка под толкателем (умноженные на соотношение коромыслов) определяют подъем клапана и продолжительность. Таким образом, подъемник просто следует за движениями кулачка. Но это играет роль в люфте (зазоре) и шуме клапанного механизма.

Область контакта между толкателями и выступами кулачка является самой нагруженной поверхностью внутри двигателя, при этом давление в точке контакта составляет от 200 000 до 300 000 фунтов на квадратный дюйм в зависимости от давления пружины клапана! Следовательно, очень важно, чтобы оба компонента имели правильную геометрию (как выпуклую, так и коническую), чтобы обе поверхности имели достаточную твердость, чтобы противостоять преждевременному износу и выходу из строя, и чтобы точка контакта хорошо смазывалась моторным маслом.

Роликовые подъемники

Большое усовершенствование произошло с изобретением роликовых подъемников. Поместив небольшое колесо на дно подъемника, трение между кулачком и подъемником значительно снижается. Вот почему все современные двигатели с толкателями имеют роликовые подъемники. Роликовые подъемники также позволяют использовать более радикальные профили кулачков с более быстрыми рампами открытия и закрытия, которые обеспечивают более полное открытие клапана для заданного подъема и продолжительности.

Установка колеса в нижней части подъемника также изменяет динамику между подъемником и кулачком. Роликовый подъемник необходимо удерживать в фиксированном положении с кулачком, чтобы колесо плавно катилось по кулачку, поэтому вы не хотите, чтобы подъемник вращался или скручивался.

Если исходный кулачок и подъемники все еще в хорошем состоянии и используются повторно, убедитесь, что все подъемники снова установлены в исходные отверстия (то же место, что и раньше). Однако, если оригинальный кулачок изношен и нуждается в замене, также замените подъемники. Не портите новый или переточенный кулачок, повторно используя изношенные подъемники.

Единственным исключением из этого правила являются роликовые кулачки. Поскольку выступы кулачка плоские, а подъемники имеют ролики, а не выпуклую поверхность, новый роликовый кулачок можно установить на бывшие в употреблении роликовые подъемники, при условии, что все подъемники находятся в хорошем состоянии и не имеют повреждений, точечной коррозии или трещин.

Гидравлические подъемники

Гидравлические подъемники были впервые разработаны еще в 1930-х годах и стали широко использоваться в серийных двигателях в 1950-х годах. Гидравлические толкатели устраняют стук, производимый массивными толкателями, потому что клапанный механизм работает с нулевым зазором (зазором). Цельным толкателям требуется небольшой воздушный зазор между кончиками коромысла и верхними частями штоков клапанов, чтобы компенсировать тепловое расширение двигателя при его нагреве.

Регулировка зазоров имеет решающее значение, поскольку слишком большой зазор делает работу клапанов шумной и снижает подъем клапана, продолжительность и производительность. Слишком маленький зазор также может создать проблемы, поскольку из-за этого клапаны открываются раньше и закрываются позже, что снижает рассеивание тепла через седла клапанов, когда клапаны закрыты. Это может привести к перегреву некоторых клапанов (особенно выпускных клапанов) и выходу их из строя.

Если зазор слишком тугой и полностью закрывается, он может удерживать клапан открытым, вызывая потерю компрессии и, возможно, контакт между клапаном и поршнем.

Гидравлические подъемники устраняют стук и необходимость периодической регулировки за счет поддержания нулевого зазора при работающем двигателе. Они делают это, используя давление масла на подпружиненный плунжер внутри корпуса подъемника. Масло заполняет полость под плунжером при закрытом клапане. Это толкает поршень вверх, чтобы устранить слабину в клапанном механизме и удерживать его в натянутом состоянии.

Односторонний обратный клапан внутри подъемника удерживает давление внутри подъемника, когда клапан открывается. Поскольку масло несжимаемо, масло, оставшееся под плунжером, предотвращает сжатие плунжера, а подъемник действует как твердый подъемник, открывая клапан.

Гидравлические подъемники также бережнее относятся к компонентам клапанного механизма, чем сплошные подъемники, поскольку нулевой зазор в клапанах уменьшает ударный эффект, который возникает, когда клапаны захлопываются при более высоких оборотах двигателя. Воздушного зазора для заполнения нет, поэтому клапан просто следует за кулачком, когда он закрывается для более мягкой посадки. Это также снижает уровень шума и помогает продлить срок службы компонентов клапанного механизма.

На высокой скорости гидравлические подъемники могут «накачивать» и удерживать клапаны в открытом положении, в результате чего клапаны всплывают. Это может произойти, если пружины клапана недостаточно сильны, чтобы поддерживать нормальное управление клапаном, и толкатели пытаются устранить слабину, которой на самом деле нет. Это приводит к чрезмерному удлинению плунжера и препятствует полному закрытию клапана. То же самое может произойти, если масло внутри толкателя не стравливается достаточно быстро между циклами для поддержания нормального зазора клапана.

Гидравлические подъемники представляют собой узлы с точной посадкой. Плунжер плотно прилегает к корпусу, чтобы обеспечить минимальный зазор, поэтому скорость утечки не слишком велика или слишком мала. Вот почему вы никогда не должны смешивать внутренние детали при очистке и восстановлении комплекта гидравлических подъемников. Очистите каждый подъемник отдельно, чтобы сохранить исходные допуски сборки.

Новые конструкции подъемника

Постоянное стремление добиться большей топливной экономичности современных двигателей привело к разработке различных технологий «рабочего объема по требованию», «переменного рабочего объема» или «отключения цилиндров» на некоторых двигателях. По сути, идея состоит в том, чтобы отключить до половины цилиндров двигателя, когда он находится под небольшой нагрузкой, для экономии топлива. Отключение топливных форсунок для отключения определенных цилиндров экономит топливо. Но если клапаны все еще открываются и закрываются, двигатель тратит энергию на прокачку воздуха через мертвые цилиндры. Клапаны также должны быть деактивированы в то же время, чтобы максимизировать экономию энергии.

Деактивация клапанов захватывает воздух в мертвых цилиндрах. Это создает эффект «воздушной пружины», который возвращает почти столько же энергии при ходе поршня вниз, сколько затрачивается при ходе сжатия вверх. Двигатель сжимает воздух во время такта сжатия, а воздух отталкивается назад, когда он расширяется во время хода вниз.

Существуют различные способы деактивации цилиндров, в том числе кулачки с разными кулачками для каждого цилиндра, изменение положения коромысла или использование гидравлических подъемников, которые могут складываться по команде для устранения подъема клапана. Толкатель клапана с регулируемым положением может работать с нормальной высотой плунжера или с уменьшенной высотой плунжера. Для этого требуется вторичное отверстие для подачи масла и клапан для изменения положения плунжера внутри подъемника.

Модуль управления силовым агрегатом (PCM) регулирует давление масла в толкателях с помощью электромагнитных клапанов. При отключении нескольких цилиндров можно использовать несколько соленоидов для управления потоком масла к различным парам толкателей. Проблемы с датчиками двигателя (в частности, MAP, датчиками расхода воздуха и положения дроссельной заслонки), соленоидами управления потоком масла, давлением моторного масла (если двигатель также оснащен масляным насосом переменной производительности), PCM или неисправности проводки могут повлиять на нормальную работу. такой системы.

Советы по сборке

Гидравлические толкатели обычно издают некоторый шум при первом запуске двигателя, но вскоре он должен затихать, когда масло заполняет толкатели, и толкатели расширяются, чтобы уменьшить люфт в клапанном механизме. Некоторые эксперты говорят, что перед установкой гидрокомпенсаторы следует предварительно замочить в масле и прокачать. Другие говорят, что в этом нет необходимости, и на самом деле увеличивается риск того, что подъемники будут держать клапаны открытыми слишком далеко.

Обычная процедура регулировки комплекта гидравлических толкателей заключается в вращении кулачка таким образом, чтобы каждая пара подъемников находилась в самом нижнем положении на базовой окружности кулачка. Это делается путем поворота кривошипа так, чтобы цилиндр находился в верхней мертвой точке на такте сжатия, при этом оба клапана были полностью закрыты. Затем коромысла настраиваются на нулевой зазор, а затем дополнительно поворачиваются на 1/2–3/4, чтобы толкнуть плунжеры внутри толкателей вниз в среднее положение. Затем процедура повторяется для каждого цилиндра, пока все подъемники не будут настроены. Если толкатели предварительно заполнены маслом, они могут не нажимать вниз, когда коромысла получают дополнительный поворот, в результате чего вместо этого клапаны поднимаются со своих седел.

[Видео] Знакомство с работой толкателей клапанов в двигателе автомобиля

18 ноябрь де 2020 Блог Технические советы Все сообщения

Функция распределительных валов, поршней и цилиндров для правильной работы двигателя бесспорна, но есть и другие компоненты, не менее важные, но обычно забываемые.

Одним из примеров является случай с толкателями клапанов. В конце концов, все автомобильные двигатели имеют значительное количество клапанов, и эти клапаны обычно имеют толкатель — набор компонентов, которые работают в идеальной синхронизации с движением клапанов.

Вы, должно быть, уже поняли, что речь идет о важной части для правильной работы головки блока цилиндров, которая необходима для обеспечения производительности автомобиля, верно? Таким образом, толкатель клапана — это очень маленькая деталь, которая помогает распределительному валу в его функции открытия впускных и предохранительных клапанов двигателя. Другими словами, они отвечают за передачу команд клапанов на клапаны двигателя, ограничивая зазор между распределительным валом и клапанами и, следовательно, обеспечивая сгорание в камере сгорания.

Давайте немного упростим рассуждения. Подумайте о том, как работает четырехтактный двигатель. Для того, чтобы смесь воздуха и топлива попала в двигатель, а после взрыва – чтобы вышел отработавший газ, предусмотрены впускной и редукционный клапаны.

Ну, эти клапаны управляются командой клапана, а часть, отвечающая за передачу команды движения клапанам, это… угадайте кто? Точно, толкатель.

Другими словами: толкатели поддерживают команду клапана, контролирующую и управляющую подачей топлива, и обеспечивают синхронизацию этих команд. Таким образом, толкатель является промежуточной частью, которая сочленяется с другими компонентами. Вы наверняка уже слышали какие-то «щелчки» в некоторых автомобилях при выключенном двигателе, верно? Этот шум вызван толкателями, особенно когда масло холодное, что создает чрезмерный зазор между толкателем и клапаном. Отсюда и пошло известное в мастерских выражение «ударить толкателем».

В чем разница между гидравлическим толкателем клапана и механическим толкателем клапана?

В основном на рынке существует два типа толкателей клапанов: механические и гидравлические. Короче говоря, у них одна и та же функция. Отличие состоит в том, что механический толкатель представляет собой единую деталь (за исключением особых случаев, таких как роликовые модели или модели с регулировкой колодок), а гидравлический толкатель представляет собой набор компонентов с оперативной регулировкой, осуществляемой системой смазки двигателя.

Еще одним важным моментом является то, что механический толкатель полностью цельный, т.е. имеет жесткий корпус. Вот почему необходимо иметь зазор между механическим толкателем и распределительным валом: тепло двигателя вызывает расширение детали. Гидравлический толкатель, в свою очередь, полый и образует цилиндр с плунжером на конце, напоминающий ручку. Этот плунжер удерживается от толкателя клапана пружиной. Но почему оно пустое? Итак, гидрокомпенсатор заполнен смазочным маслом двигателя, которое поступает в деталь через его боковые отверстия. Это означает, что зазор между распределительным валом и толкателем, необходимый для механических толкателей, не нужен в гидравлических.

Вот как это работает: всякий раз, когда распределительный вал не давит на коромысло клапана, отверстия открываются и готовы к приему моторного масла. Когда распределительный вал открывает клапан, отверстия толкателя закрываются и захватывают масло внутри толкателя. Это означает, что вытеснение масла из-за работы распределительного вала вызывает постоянную замену масла внутри толкателя, устраняет пузырьки воздуха, обеспечивает теплообмен между компонентами двигателя и поддерживает охлаждение двигателя.
