Что такое тахометр схема подключения

Практически в каждой современной машине есть тахометр, но что такое тахометр многие люди не знают, и даже не подозревают для чего же он необходим. В этой статье вы узнаете, что за прибор — автомобильный тахометр и какие полезные функции он выполняет. А также какие типы автомобильных тахометров бывают и каковы принципы их работы.

Тахометр — это специальный контрольно-измерительный прибор, который устанавливают в транспортных средствах, для того, чтобы измерять количество оборотов коленвала. Таким образом, основная функция тахометра — помогать водителю контролировать скорость и правильно выбирать время для переключения передачи, а это, в свою очередь, позволяет увеличить срок эксплуатации двигателя автомобиля. Как только указатель тахометра подходит к красной отметке, значит водителю пора переходить на повышенную передачу.

Принципы работы

Теперь, когда что такое тахометр понятно, можно перейти к рассмотрению того, как же он работает.

Тахометр регистрирует число импульсов, поступающих от специальных датчиков. Полученные тахометром показатели трансформируются в конкретные величины. Это могут быть метры, часы, минуты или секунды.

Подключение автомобильного тахометра

Абсолютно каждый водитель должен иметь хотя бы минимальное представление о том, как подключить тахометр. Хотя тахометр в машине — это необязательное оборудование, его наличие позволяет значительно продлить срок работы двигателя, избежав замены мотора. Кроме того, показания тахометра дают владельцу автомобиля возможность выполнять точную настройку многих важнейших приборов автомобиля во время работы двигателя внутреннего сгорания, в то время, как сам автомобиль неподвижно стоит на месте.

Существуют тахометры двух видов:

• Первый вид — штатные тахометры. Они встраиваются непосредственно в приборную панель автомобиля во время его сборки прямо на заводе. Большая часть современных автомобилей оснащается именно этим типом приборов.
• Второй вид — выносные тахометры. Обычно их ставят в автомобили с отсутствующим штатным тахометрам. А иногда они используются и просто как элементы тюнинга. Выносные тахометры устанавливаются прямо на консоль автомобиля.

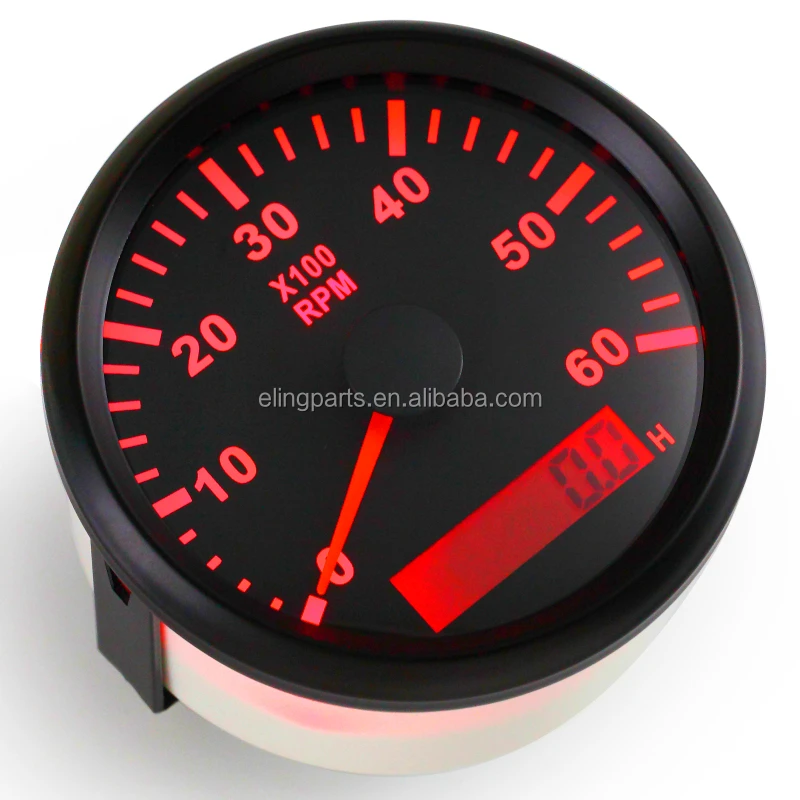

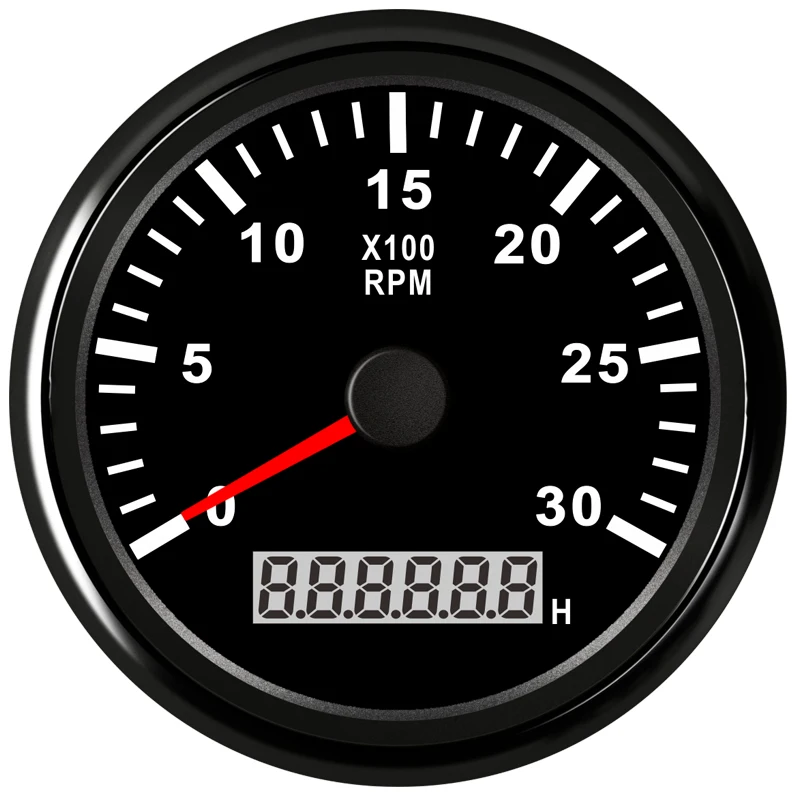

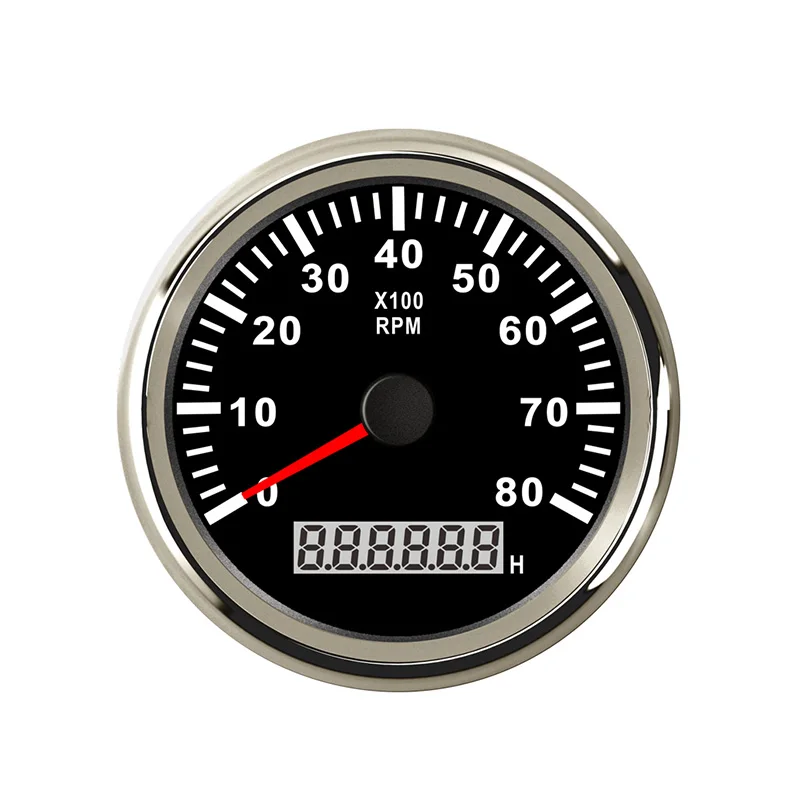

Также можно отметить, что тахометры могут быть аналоговыми и электронными. Аналоговый тахометр выглядит как циферблат со стрелкой, а тахометр электронный это дисплей с данными.

Как же самостоятельно установить тахометр в машину? Процессы установки прибора на автомобили с бензиновым двигателем и с дизельным двигателем значительно отличаются.

Поэтому, мы рассмотрим оба способа монтажа.

Монтаж тахометра на автомобиль с бензиновым ДВС

Первое, что стоит отметить, это то, что если к контрольно-измерительному прибору прилагается инструкция, т.е. схема подключения тахометра, то настоятельно рекомендуется внимательно ее изучить и осуществлять подключение строго ей следуя. В случае отсутствия инструкции установка прибора осуществляется в такой последовательности:

• Тахометр крепится на поверхность приборной панели автомобиля.
• Черный провод подключается к корпусу автомобиля.
• Провод красного цвета соединяется с клеммой выключения зажигания.
• Ещё один провод контрольно-измерительного прибора может быть любого цвета. Его нужно подключать с учетом того, какая система зажигания в конкретном транспортном средстве. Если система контактная — он должен быть соединен с прерывателем-распределителем зажигания. Если бесконтактная — с коммутатором напряжения.

Установка тахометра на автомобиль с дизельным мотором

• Подключать прибор необходимо к генератору, это удобнее всего делать на смотровой яме или же эстакаде. Перед началом работы по монтажу тахометра нужно демонтировать защиту генератора и подключить в клемме с буквой «w» выходной провод тахометра.
• Далее замыкается контакт, идущий от масляного насоса. Это действие требуется осуществить для того, чтобы все показания тахометра были точными и достоверными.

Заметим, что иногда найти на генераторе нужную клемму не представляется возможным.

В этом случае придется полностью разобрать генератор и соединить с кабелем тахометра один из трех проводов, связывающих обмотку и выпрямитель, а затем тщательно изолировать место соединения. После чего сборка генератора производится просто в обратной последовательности.

Подводя итог заметим, что установка тахометра — не такая уж сложная работа, но всё же к её выполнению не стоит приступать людям, у которых нет даже базовых знаний и навыков в ремонте автомобилей. В таком случае, стоит обратиться к квалифицированным работникам, которые помогут установить тахометр на любое транспортное средство.

Что такое тахометр в автомобиле: принцип работы

Что такое тахометр в автомобиле: принцип работы

Функции такого автомобильного прибора как тахометр для большинства водителей остаются неизвестными и невостребованными. Вместе с тем это оборудование позволяет измерить частоту оборотов коленчатого вала, а чем это поможет в процессе управления автомобилем, а также что такое тахометр в автомобиле, расскажет наша статья.

Зачем необходим тахометр в авто

Этот прибор на приборной панели расположен непосредственно рядом со спидометром, его интерфейс и основные функции также весьма схожи с этим измерительным оборудованием. Вместе с тем мало, кто из водителей обращает внимание на показания тахометра, а еще меньше — знают его основные функции. Сам термин происходит от слияния двух греческих слов, которые в буквальном переводе означают «скорость» и «меру». Это позволяет сделать вывод, что тахометр также косвенным образом служит для определения скорости движения автомобиля, вот только единицы его измерения отличаются от привычных км/час.

Что показывает тахометр в автомобиле? Предназначен этот контрольный прибор для измерения частоты вращения коленчатого вала двигателя. Единицей измерения выступает показатель число оборотов в минуту времени.

Объектом измерения выступает скорость передачи вращения от ДВС на карданный вал, шестерни АКП, что приводит в движение механизмы автомобиля. Показания устройства напрямую зависят от скорости вращения, косвенным образом — объема подаваемой в камеры сгорания топливно-воздушной смеси.

Для водителя тахометр может стать отличным способом максимального использования мощности двигателя, который не приводит к его порче и преждевременному износу. Объяснить это высказывание можно на примере. В спецификации приобретенного автомобиля обязательно указываются такие важные эксплуатационные параметры как max мощность и крутящий момент. Эти два значения напрямую зависят от скорости оборотов двигателя, а значит, регулируются именно этими показателями.

Выяснив эти значения для своей марки автомобиля, водитель может самостоятельно корректировать допустимые пределы использования мощности двигателя, переключая коробку передач в нужный момент. Это позволит выдержать максимальный разгон (выбирая передачу на оптимальных для этого значениях оборотах) в комфортном для ДВС режиме, что положительным образом скажется на расходе топлива. Поддерживая значения чуть ниже максимальных оборотов, можно не только снизить расход топлива, а также увеличить срок службы двигателя, исключить его перегрев и выход из строя раньше времени. Подобные нюансы вождения автомобилем знаю далеко не все водители, поэтому достаточно потренироваться, изучив принцип работы тахометра в автомобиле, можно повысить свое мастерство, а также лучше использовать потенциал автомобиля.

Принцип работы тахометра

Устройство тахометра автомобиля подразумевает оборудование счетчика передаваемых с измерительных приборов импульсов. Контрольные показатели имеют погрешность в 50 – 150 об/мин, наименьший процент ошибок у современного цифрового оборудования.

Какие бывают тахометры

В зависимости от работы прибора, а также точности измерения импульсов, различают три основных типа датчика.

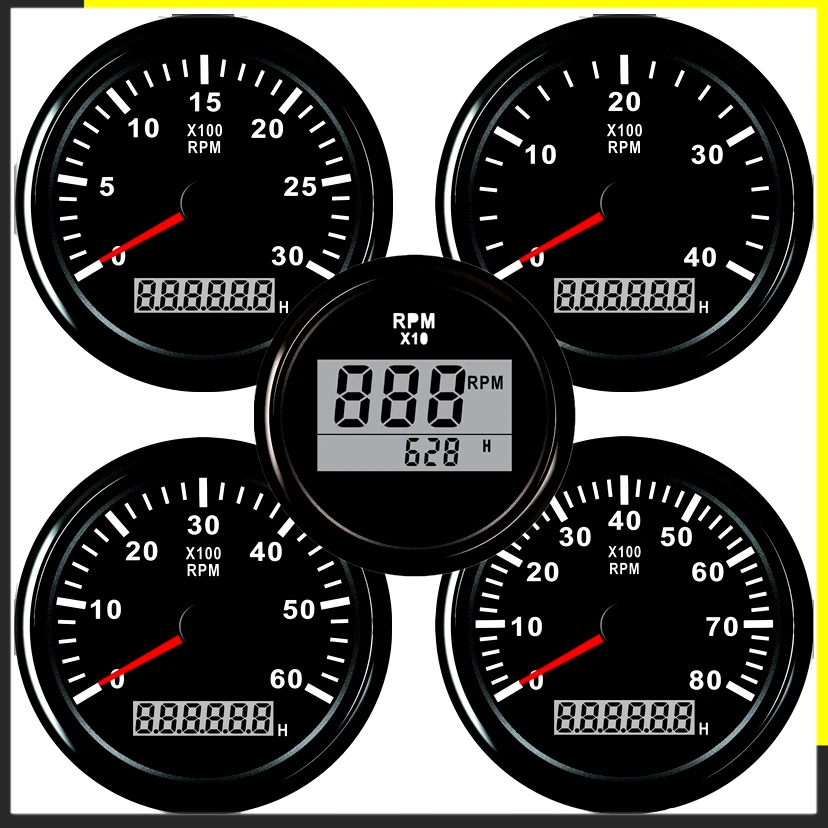

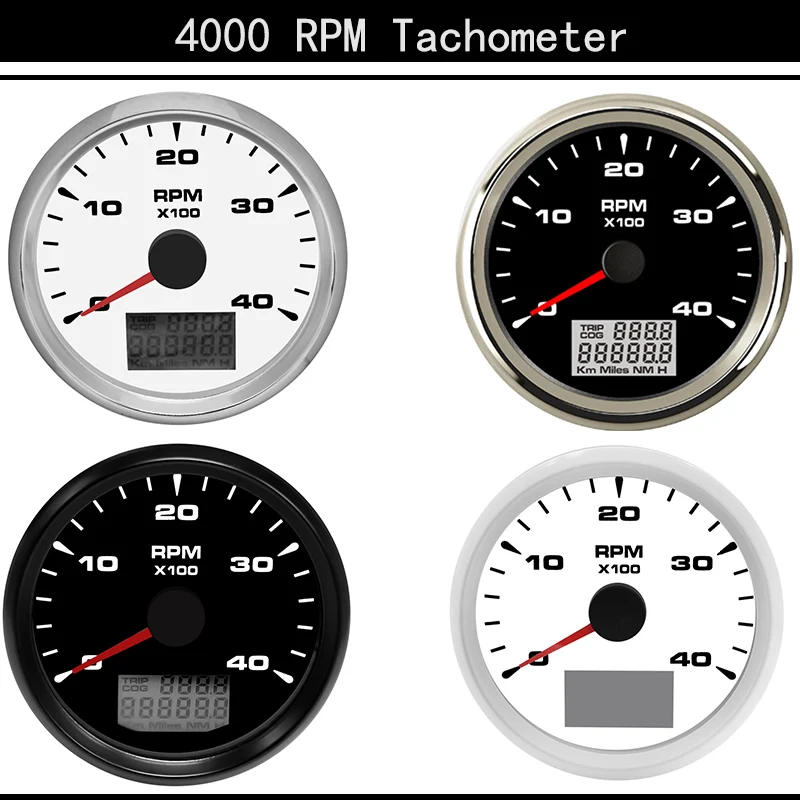

Виды тахометров:

• Механический, который в настоящее время встречается только на старых авто.
• Аналоговый представляет собой циферблат со стрелкой, показания которой колеблются во время движения авто.
• Цифровой тахометр — электронное табло с указанной информацией.

Для дополнительного удобства пользования шкала прибора может иметь контрольные отметки, облегчающие процесс переключения скоростей. На современных моделях авто также можно встретить и графическую шкалу, показывающую изменение скорости передачи импульсов. Электронный тахометр для авто при всей своей современности, все же уступает удобству использования во время движения, ведь цифровые обозначения не позволяют быстро принять решение. Именно поэтому аналоговый прибор считается лучшим выбором.

В зависимости от того, было ли авто изначально оборудовано данным устройством, также выделяют два класса оборудования: штатный и выносной. Второй тип нашел большее распространение для автокаров, когда подобное устройство является важным составляющим в успехе использования всех максимальных значений двигателя.

Тахометр на дизель

Принцип работы дизельного двигателя кардинально различается от ДВС, поэтому и устройство тахометра претерпело значительных изменений. В частности для учета оборотов коленвала берется значение вращения генератора. Счетчик получает импульсный показатель переменного тока, высокая частота которого свидетельствует об увеличенном количестве скорости вращения. При самостоятельном подсоединении тахометра к дизелю, будет задействована клемма с маркировкой «W» на автомобильном генераторе. После этого необходимо выполнить калибровку прибора при помощи диагностического стенда. Помимо своих основных функции: контроль предельных и рабочих показателей оборота коленвала, использование тахометра позволит своевременно диагностировать возможные неполадки в работе механизма.

Какие проблемы могут быть

Типичным примером ещё одного полезного применения автомобильного тахометра можно считать диагностирование неисправности двигателя. Чаще всего водитель сталкивается с одной из двух описанных далее ситуации. Цифровой автомобильный тахометр встречается довольно редко, рассмотренные примеры будут больше касаться его аналогового «собрата».

Стрелка тахометра прыгает на холостых оборотах

В этом случае речь может идти о неисправностях электрооборудования авто, в частности системы искрообразования, а также применение некачественной топливной смеси, вследствие чего происходит засорение сопла подачи. Прежде чем вмешиваться в структуру топливной системы, обязательно стоит исключить возможные проблемы электрической части.

Что можно проверить:

• Состояние конденсатора для авто, оснащенных контактной системой зажигания.
• Физический износ проводов высокого напряжения, непосредственно подающих энергию для создания искры.
• Повреждение изоляции искропроводящих проводов.
• Недостаточное сопротивление провода электрооборудования после ремонта или восстановления системы.

Среди неисправностей топливной системы чаще всего встречаются засорения жиклера холостого хода (актуально для автомобилей с карбюраторами). Для инжекторного авто — неправильный факел у форсунок. В таких ситуациях самостоятельный ремонт будет затруднен, ведь для инжекторных автомобилей чистка, замена и последующая регулировка распылителя форсунок должно выполняться исключительно на диагностическом стенде.

Стрелка тахометра дергается во время движения

Колебания стрелки приборов во время работы двигателя, может предупреждать о возможных серьезных сбоях в работе ДВС, неравномерной работе цилиндрово – поршневой группы. Именно поэтому не стоит откладывать с диагностикой и устранением неисправности. Наиболее частой ситуацией является ослабленный или растянутый ремень передачи, повреждения цепи привода распредвалов. Реже датчик может сигнализировать при недостатке топлива. Особенно важно вовремя обратить внимание на этот признак при планировании дальней поездки, использования авто за городом и в зимнее время.

Большинство автолюбителей стремятся повысить мастерство вождения, не только используя экстремальные методы разгона и управления, но и задействовать всю мощь «лошадок» без вреда для механизма и «сердца» авто.

Некоторым образом этого можно добиться, подробней изучив, как работает тахометр в автомобиле и какую информацию он предоставляет. Наша статья поможет разобраться с этими нюансами, а также основными неисправностями этого прибора.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Добавить комментарий

В начало страницы

3 вещи, которые вы должны знать о тахометре!

Для новичка тахометр является чуть ли не эталоном переключения передач (для МКПП), а чуть более зрелому водителю практически не нужно полагаться на тахометр при переключении передач. Более того, теперь, когда автоматическая коробка передач свирепствует, водителю вообще не нужно беспокоиться о скорости.

По сравнению с тахометром спидометр более практичен. Большинство людей ездят, глядя на спидометр, опасаясь превышения скорости.

Но странно то, что, глядя на развитие автомобильного приборостроения, от начальных оборотов двигателя и скорости до высокотехнологичных комбинированных приборов, казавшийся бесполезным тахометр так и не был устранен.

1. Для чего нужен тахометр и умеете ли вы его читать?

Тахометр, как правило, расположен на панели приборов симметрично спидометру. Тахометр работает по магнитному принципу. Он получил импульсный сигнал, генерируемый при прерывании первичного тока в катушке зажигания. И преобразуйте этот сигнал в отображаемое значение скорости. Чем выше обороты двигателя и чем больше импульсов выдает катушка торможения, тем больше число оборотов, отображаемое на счетчике.

Единицей измерения тахометра является 1/мин×1000, то есть он показывает, сколько тысяч оборотов в минуту делает двигатель. Тахометр может интуитивно отображать скорость двигателя при различных условиях работы. Водитель может в любой момент узнать, как работает двигатель, и отрегулировать время переключения в соответствии с передачей коробки передач и положением акселератора, чтобы поддерживать наилучшее рабочее состояние и снизить расход топлива. Продлить срок службы двигателя. Однако большинство водителей
не смотрят на тахометр.

2. Роль тахометра

Для обычных автомобилей, обычно движущихся по открытым дорогам, водители беспокоятся о том, превышают ли они скорость. В это время сильно подчеркивается важность спидометра, а статус тахометра снижается. Специально для автомобилей с автоматической коробкой передач переключение передач автоматически контролируется компьютером. Помимо внимания к расходу топлива, водителю совершенно не нужно беспокоиться о скорости.

3. Какой смысл в тахометре?

1. Определение времени переключения

Определить время переключения передач очень просто. Если вы хотите быть более динамичным или в зависимости от взлетов и падений, увеличьте скорость соответствующим образом перед переключением. Если преследуете цель экономии, держите автомобиль плавным в случае минимальной скорости переключения передач на нем. Если это модель с автоматической коробкой передач, рекомендуется использовать ручной режим при достижении мощности, чтобы автомобиль мог поддерживать высокую скорость без переключения передач и достигать эффекта увеличения мощности.

2. Во-вторых, наблюдайте, заводится ли машина

Я думаю, что многие водители столкнутся с проблемой, то есть сидят в машине, а затем забывают, заводится ли машина. Как судить, активирован ли он в это время? Просто посмотрите на тахометр. Когда автомобиль не работает, он будет находиться в состоянии холостого хода, а стрелка тахометра должна находиться между 700 и 1000 об/мин.

3. Укажите зону безопасной работы двигателя

На тахометре будет красная зона, и скорость в красной зоне будет, как правило, выше 6000 об/мин. При высокой скорости смазка и отвод тепла двигателя плохие, а скорость слишком высокая, что превышает несущую способность некоторых частей двигателя, что может привести к повреждению этих частей, поэтому тахометры ранних автомобилей оснащены с красными линиями. зона для предупреждения водителя.

Однако, благодаря развитию автомобильных технологий, механизм защиты двигателя относительно надежен. Если двигатель находится в экстремальных условиях работы, обычно выполняются защитные меры по прекращению подачи топлива. Тем не менее, некоторые высокопроизводительные модели или относительно недорогие модели с механической коробкой передач имеют относительно высокий предельный допуск для двигателя, и вам также необходимо оценивать состояние двигателя в соответствии с зоной безопасности.

4. Измерить автомобиль на наличие проблем

Например, инженер NVH, все тело которого заполнено датчиками, может оценить и проанализировать источник аномального звука в соответствии с информацией о скорости прибора и даже частотой, децибелами, состоянием вибрации транспортного средства, частотой, порядком; другой пример — сумасшедший инженер по двигателю и трансмиссии, см. Взглянув на тахометр, вы можете определить, нормально ли заводится автомобиль, нормальная ли скорость холостого хода, есть ли сдвиг в движении, заблокирована ли коробка передач , нормально ли автомобиль ускоряется и замедляется, и входит ли двигатель в состояние впрыска топлива с остановкой замедления.

Маленький тахометр, если вы чего-то не видите, это не значит, что другие этого не видят. Для этих инженеров тахометр является важным средством быстрого знакомства с автомобилем.

Обобщить

Представления многих людей о роли тахометра двигателя все еще находятся в стадии изменения. Сегодня, когда процветает автоматическая коробка передач, все меньше и меньше людей будут обращать внимание на тахометр двигателя, но тахометр двигателя, естественно, размещен на таком видном месте. это стоит. Брат Цзян посоветовал каждому разумно пользоваться тахометром в повседневной езде и ехать дальше в направлении старого водителя.

Что такое тахометр? — Колесный журнал

Одним из важнейших компонентов автомобиля является его двигатель, а важной частью двигателя является тахометр. Что это за устройство именно? Посмотрим…

Тахометр используется для контроля работы двигателя автомобиля. Проще говоря, это прибор или инструмент, который используется для измерения скорости вращающегося устройства. Другими словами, этот инструмент работает для расчета коэффициента оборотов в минуту (RPM).

Чаще всего это устройство используется для определения скорости вращения вала, приводимого в движение двигателем. Эту функцию машины используют большие грузовики, спортивные автомобили, корабли и т. д. Аналоговые тахометры состоят из стрелки, показывающей текущее показание, и имеют маркировку безопасного и опасного уровней. В настоящее время тахометр на автомобиле имеет цифровую форму. Здесь выходные данные представлены в виде прямого числового значения.

Различные типы

Тахометр постоянного тока

Постоянный ток означает постоянный ток. Устройство представляет собой не что иное, как генератор на постоянных магнитах. Выход этого устройства составляет от 2 до 10 вольт на 1000 оборотов в минуту. Для индикации скорости строится вольтметр с высоким значением сопротивления с градуировкой в ​​оборотах в минуту.

Тахометр переменного тока

AC — сокращение от переменного тока. Вращающееся постоянное магнитное поле и стационарная обмотка являются элементами, необходимыми для создания этого типа устройства. Выходное напряжение и частота, которые здесь генерируются, пропорциональны скорости вращения.

Вихретоковый тахометр

Нет, это не устройство кого-то известного как «Вихрь». Ток, возникающий в проводнике, находящемся вблизи переменного магнитного поля, называется вихревым током. Основанный на этом принципе вихретоковый тахометр находит широкое применение в спидометрах автомобилей и для измерения скорости самолёта.

Генератор электрического тахометра

В нем используется комбинация электрического генератора и индикатора. Теперь генератор может быть постоянным током, а индикатор также может быть постоянным током, в то время как индикатор переменного тока и генератор переменного тока также возможны.

Другие факты

Тахометр можно использовать по-разному. В одном из способов приводной вал двигателя соединяется с небольшим генератором. Теперь ток, который будет генерироваться этим устройством, масштабируется до измерения оборотов в минуту. В другом случае измерение можно провести, определив скорость, с которой система зажигания посылает искру (искры) в систему.

Примитивные типы тахометров должны были поддерживать физический контакт с измеряемым устройством. Однако эти устройства не оказывали никакой помощи в приборах, где такой физический контакт был недопустим. Для таких случаев специалисты использовали лазерные технологии. При этом измерения можно было проводить на расстоянии. Что устройство делает в таком случае, так это бросает острый луч света на вращающееся устройство, которое будет построено с отражающим элементом или отражающим пятном. Как только луч достигает этого места, он отражается, и тахометр измеряет скорость отражения. Устройства такого типа можно сделать постоянной частью прибора, или их также можно использовать время от времени, превратив их в ручные устройства. В последнее время популярность приобрели и тахометры на часах.

Большинство людей могут предположить, что использование тахометра ограничивается транспортными средствами и им подобными. Однако это неверно, она находит заметное место даже в области медицины.
