Датчик давления турбины: Для чего нужен датчик наддува турбины?

Содержание

Для чего нужен датчик наддува турбины?

На чтение 4 мин. Просмотров 3.9k.

Датчик наддува турбины является неотъемлемым элементом любого турбированного двигателя. От его правильной работы зависят эксплуатационные характеристики силового агрегата.

Для необходим турбонаддув?

Прежде чем говорить о том, для чего необходим датчик наддува турбины, стоит разобраться в том, что представляет собой само понятие турбонаддува. Автопроизводители постоянно стремятся повысить эксплуатационные характеристики силовых агрегатов. С каждым годом появляется все больше технологических новшеств, однако суть и принцип работы моторов остается прежним.

Сам термин «наддув» характеризует процесс увеличения свежего заряда топлива в цилиндрах двигателя внутреннего сгорания посредством искусственного нагнетания давления. Эта технология необходима для повышения мощности мотора. В наиболее благоприятных ситуациях мощность можно увеличить почти на половину от номинальной.

Турбонаддув

Самое широкое распространение получил так называемый турбонаддув, который обеспечивается специальным турбокомпрессором. Механический компрессор, сильно распространенный ранее, постепенно уходит в прошлое.

В силовые агрегаты, которые не оборудованы турбокомпрессором, воздух поступает естественным образом от возникновения разряжения при открытии поршня. Искусственное нагнетание воздуха обеспечивает поступление в цилиндры гораздо большего количества топливно-воздушной смеси. Это ведет к возрастанию мощности двигателя. Однако у турбокомпрессора существуют и свои существенные недостатки. При увеличении объема сгораемой рабочей смеси очень сильно повышается температура внутри цилиндров. Это может приводить к появлению детонации.

Для недопущения этого явления становится необходимой установка дополнительных элементов, таких, как:

Датчик турбонаддува;
Промежуточный охладитель;
Регулятор степени сжатия.

Без вышеперечисленного невозможна слаженная работа всей системы турбонаддува. При выходе из строя любого из этих элементов необходима срочная замена.

Как устроен датчик турбонаддува?

Датчик давления надува устанавливается непосредственно между турбокомпрессором и впускным коллектором. Он служит для контроля за давлением наддува и по его показаниям электронный блок управления делает выводы о потребностях силового агрегата в нагнетаемом воздухе.

Датчик турбонаддува

На сегодняшний день производство этих датчиков осуществляется по двум технологиям: микромеханической и толстопленочной. Первая является наиболее совершенной и прогрессивной. Большинство этих устройств сегодня построены именно по этой технологии. Основным элементами в данном случае являются чип, выполненный из кремния, диафрагма, а также четыре тензорезистора, расположенные непосредственно на ней. Когда на эту диафрагму оказывается давление, она изгибается. Вследствие ее механического растяжения тензорезисторы начинают менять свое сопротивление.

Пропорционально ему происходит изменение напряжения. Для большей чувствительности терморезисторы соединяются между собой по особой мостовой схеме. Электросхема чипа увеличивает мостовое напряжение, которое на выходе составляет от одного до пяти вольт. Анализируя величину этого напряжения, электронный блок управления двигателем дает оценку давлению во впускном коллекторе. Чем больше напряжение, тем выше давление воздуха.

Если мотор не заведен, то величина давления во впускном коллекторе равняется величине атмосферного давления. В момент запуска силового агрегата во впускном коллекторе образуется разряжение или вакуум. Когда двигатель работает с открытой дроссельной заслонкой давление во впускном коллекторе начинает сравниваться с атмосферным.

Выход из строя датчика может привести к отключению турбонаддува. Однако для точной постановки правильного диагноза необходимо провести грамотную диагностику. Вполне возможно, что неисправен не датчик, а сама турбина. В этом случае будет необходима ее замена.

Проверка датчика турбонаддува

Силовые агрегаты с турбонаддувом должны быть оборудованы специальным датчиком, который следит за отклонениями давления наддува. Для того чтобы в нужный момент времени ограничить это давление, электронный блок управления двигателем приводит в действие специальный электромагнитный клапан, который способен устанавливать разряжение.

Контроль над отклонением давления наддува турбины весьма схож с контролем отклонения рециркуляции отработавших газов. Если давление наддува в течение достаточно долгого времени выходит за определенные рамки, то это может говорить о том, что в системе турбонаддува велика вероятность неисправности. Если же эти отклонения носят достаточно непродолжительный характер, то наличие неисправности является маловероятным.

Давление наддува должно контролироваться абсолютно у всех турбированных двигателей, поскольку этот показатель влияет на правильное наполнение цилиндров, а также на развиваемую мощность, величину крутящего момента и химический состав отработавших газов. Проверка точности показаний датчика давления наддува производится на незаведенном силовом агрегате в момент между включением зажигания и запуском мотора. В процессе проверки сопоставляют значения, полученные с датчика давления наддува турбины и датчика атмосферного давления. В результате сравнения этих показателей получают так называемое дифференциальное давление, которое в норме не должно превышать определенного предела. Если это предел не превышен, то датчик давления наддува можно считать полностью исправным.

Что такое датчик давления турбины

Давление турбины – важный показатель, свидетельствующий о работе агрегата. По мнению опытных автолюбителей, датчик давления турбины должен быть в каждой машине, оснащенной турбокомпрессором. Это позволит контролировать исправную работу турбины и вовремя заметить неисправность.

Какие датчики бывают?

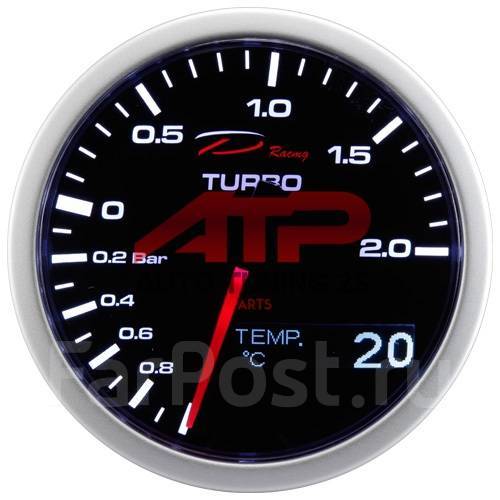

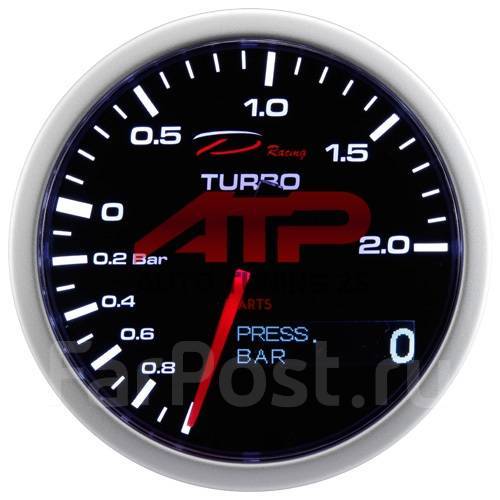

Внешне датчик давления наддува турбины – обычный, всем знакомый манометр. Принцип установки датчика давления турбины зависит от его модификации. Потребителям доступны механические и электрические модели приборов. Существенная разница заключается в том, что электрический датчик устанавливается под капотом и в салон выходят только провода, а у механического прибора в салон заводится трубка, что делает установку более сложной.

Независимо от модели, датчик управления турбиной подключается к регулятору давления и является функциональной частью системы контроля работы двигателя. В комплекте с датчиком, как правило, идут подставка с изменяемым углом наклона на торпеду и сенсоры. Все приборы просты в эксплуатации и долговечны, характеризуются быстрым откликом и удобным дизайном.

Как работает датчик давления турбины?

Прибор записывает пиковые значения автоматически и предупреждает о них звуковым сигналом и загоранием визуального индикатора. Режимы с несколькими уровнями яркости обеспечивают комфортное считывание показателей в условиях разной освещенности. Современные датчики управления турбиной могут записывать в память и впоследствии воспроизводить необходимые данные. Отдельные модели, в которых объединены два датчика – давления топлива и давления турбины, способны показывать разницу между этими значениями.

Перед тем как датчик давления турбины купить, стоит изучить подробное руководство по установке прибора или обратиться за помощью к мастерам. В любом случае датчик турбины будет полезен во время эксплуатации автомобиля и позволит следить за величиной давления наддува.

Вернутся к списку «Статьи и новости»

Для чего нужен датчик наддува турбины?

То есть давление турбокомпрессора превышало норму, и машина сваливалась в аварийный режим работы.

При этом загорались лапочки на панели инструментов: Check Engine, ESP, Service. И, соответственно, машина теряла тягу.

Также клиент рассказал, что на одном из этих сервисов, не найдя никаких неисправностей, забраковали турбину. Эту турбину сняли и завезли в ремонт. Но в фирме, занимающейся ремонтом турбокомпрессоров, неисправностей не нашли. И турбину пришлось ставить на место.

Я не уточнял, брали деньги за снятие-установку или нет, так как если не брали, то людей мне немного жаль. Снять-поставить ее -та еще работенка. На нее отводится 4,7 нормо-часа. А так как это Citroen С5, то уложиться в это время весьма сложно. В решении проблемы с наддувом я ничего особенно сложного не представлял.

Ни один раз сталкивался на современных дизелях с проблемами по наддуву. С одним только нюансом — НАДДУВА ОБЫЧНО НЕ ХВАТАЕТ. Полный энтузиазма быстро во всем разобраться, беру машину в работу. Приступаем.

Итак, Citroen С5, 2.2 HDI, код двигателя 4НХ.

Подключаю сканер (Lexia) и стираю ошибки. Пробная поездка. Разгоняюсь динамично, насколько позволяет слегка заснеженная дорога. Первая, вторая, третья — полет нормальный. Турбина свистит. Разгон хороший. Все пока в норме.

На четвертой передаче в районе 90 км/ч происходит все то, о чем рассказал клиент. С упавшей тягой и горящими лампочками на панели возвращаюсь в гараж. Еще раз смотрю все сканером. Да. В памяти ЭБУ двигателя висит ошибка: Р0245 «Высокое давление в турбокомпрессоре».

При этом в записи по ошибке видно следующее:
— режим работы двигателя — 3373 об/мин;
— давление турбокомпрессора — 2165 mbar;
— номинальное давление в турбокомпрессоре(расчетное) — 1835 mbar;
— циклическое соотношение открытия электроклапана давления турбины — 4%.

Да, действительно, расчетное давление 1200-1300 mbar , а фактическое, согласно показанию датчика давления во впускных патрубках, 1700 — 1800 mbar.

Управление сканер отображает в процентах, дословно, «циклическое соотношение открытия электроклапана давления турбины». На холостом ходу 53-55%, на 3500 об/мин 5%.

Вроде, нормально управление работает. Хотя вакуум -0,4 bar, на мой взгляд, был маловат. Но данных по этому измерению все равно нет. Так что не заостряем на этом внимание. Перегнал машину на подъемник.

Опять, вроде, все правильно. По стремянке добрался до электромагнитного клапана и снял вакуумный шланг привода управления наддувом. Шток выдвинулся. Съехал с подъемника и прокатился с отсоединенным вакуумным шлангом. Та же картина. Я имею ввиду появление ошибок и пропадание тяги. Еще раз на сканер.

С отсоединенным вакуумом давление наддува на 3500 об/мин даже увеличилось до 1950-2050 mbar. Странновато. Но выводы, как говорится, налицо. Проблема с механизмом управления наддувом в турбине. Что же еще может быть. Хоть мне и не хотелось, но видно придется снимать турбину и, скорее всего, везти в ремонт. Это был уже вечер пятницы.

И снятие, соответственно, отложили на понедельник.

То есть когда шток выдвинут (отсутствие вакуума), турбина раскручивается по максимуму, создавая максимальный наддув. А когда шток втянут, соответственно, наддув создается минимальный. Во-вторых, управление производится не перекрытием байпасного канала, а изменением положения лопаток в улитке. Про это «во-вторых» я, правда, знал.

Но это «во-первых» явилось для меня откровением, так как разрушало мои представления о логике французской инженерной мысли. Неужели нельзя было разработать ПРАВИЛЬНЫЙ привод. Я имею ввиду, логичный. Пропал вакуум, пропал наддув. Есть вакуум, есть наддув.

А так получается в случае пропадания вакуума (это зачастую просто треснувший шланг) я разгоняюсь до 4-й без вакуума, давление 2165 mbar рвет мне патрубки и интеркуллер. Еще газуя на холостом ходу, заметил, что патрубки раздуваются очень сильно. То есть, я считаю, какая-никакая угроза поломки из-за перенаддува есть.

Иначе бы не появлялись ошибки. Или ошибки должны появиться при первых же прогазовках. Напомню: на холостом ошибка не появлялась.

Также инженер мне посоветовал на всякий случай проверить правильность показания датчика давления.

Сразу же его и проверил, включив в его воздушную магистраль свой манометр (рис. 2). Здесь оказалось все в порядке. Показания манометра и датчика практически идентичны.

Проверил наддув на 3500 об/мин, подключив вакуумный шланг управления наддувом к внешнему вакуумному насосу (своим легким). Давление сразу упало практически до атмосферного.

Причем, три из них расположены в одном месте на одном кронштейне. Нет, клапан на 100% тот. Почему же такое обратное управление? Холостой ход 55% и -0,4 bar, 3500 об/мин 5% и 0.1 bar. Тестирование с подключенным к клапану осциллографом расставило все по своим местам.

Логика инженеров концерна PSA вне конкуренции. Попробуйте угадать, как они описывают 100%-ное и 0%-ное открытие клапана. Извиняюсь, «цикличное соотношение открытия клапана».

Нормальные люди с базовыми знаниями по электротехнике ответят однозначно — есть питание, управление полное (клапан открыт), 0% — нет питания, управление отсутствует (клапан закрыт).

То есть, когда ЭБУ хочет сбросить давление наддува и, соответственно, исходя из новой информации, втянуть шток (подать вакуум) — «цикличное соотношение» 5%. Но почему же у меня при открытом клапане вакуум не поднимается, а падает почти до нуля.

Эту неувязку нашел за пару минут без всяких премудростей поочередным отключением от вакуумной магистрали других клапанов. Виновником оказался клапан управления геометрией впускного коллектора (рис. 4).

На холостом ходу вакуум так и остался около 0.4bаг. При раскручивании двигателя сначала падал до -0,2 — -0,15 bar (полагаю, для скорейшей раскрутки турбины), затем поднимался до -0,6 bar (снижение давления наддува).

Давление наддува стало соответствовать расчетному (рис. 5).

При пробной поездке аварийный режим больше не включался. Исчезла проблема и с ESP.

Неисправный клапан Bosch 0928400309 в дальнейшем будет заменен. С клиентом этот вопрос согласован.

Все бы неплохо, но с рециркуляцией тогда беда (специально проверил). 95% — машина не прогрета (рис. 6), и рециркуляции практически нет (проверял вакуумметром), вакуум не подается к исполнительному механизму.

65% — прогретый двигатель, холостой ход, рециркуляция работает.

Конечно, этот метод отображения данных я запомню.

Но когда чинишь технику, которая сконструирована по законам механики и электротехники, хотелось бы, чтобы дилерская программа корректно отображала эти законы. Тогда будет меньше путаницы.

Возможно, диагносту дилерского центра это все давно известно. Но большинству подобная информация достается по крупицам из интернета или практической наработкой.

Надеюсь, эта статья кому-то даст новые знания и поможет не наткнуться на «грабли» в виде снятия-установки турбокомпрессора, только для того, чтобы узнать, что он полностью работоспособен.

А. Яниславский, «Автомастер»

Источник: http://juke-nissan.ru/html/nadd.html

Ошибка P0238 — Датчик “А” давления наддува турбокомпрессора — высокий уровень входного сигнала

Ошибка P0238 указывает на высокий уровень входного сигнала датчика “А” давления наддува турбокомпрессора.

Что означает ошибка P0238

Ошибка P0238 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) обнаружил слишком высокое напряжение в цепи датчика “А” давления наддува турбокомпрессора.

Причины возникновения ошибки P0238

Обрыв цепи или короткое замыкание внутри датчика “А” давления наддува турбокомпрессора
Повреждение разъема датчика “А” давления наддува турбокомпрессора
Короткое замыкание на бортсеть проводов между датчиком “А” давления наддува турбокомпрессора и ECM

Какие симптомы ошибки P0238?

В памяти ECM сохранится код ошибки P0238 и на приборной панели автомобиля загорится индикатор Check Engine
ECM автомобиля может отключить турбонаддув, что, в вою очередь, может привести к падению мощности двигателя (при ускорении автомобиля)

Как механик диагностирует ошибку P0238?

При диагностировании данной ошибки механик выполнит следующее:

Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II
Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0238 снова
Проверит работу датчика “А” давления наддува турбокомпрессора во время работы двигателя на холостом ходу, сравнив его показания с показаниями коллекторного датчика абсолютного давления
Проверит электрические провода датчика “А” давления наддува турбокомпрессора на предмет короткого замыкания
Проверит разъем датчика “А” давления наддува турбокомпрессора на предмет короткого замыкания и наличия коррозии

Общие ошибки при диагностировании кода P0238

Наиболее распространенными ошибками при диагностировании данного кода являются:

Пренебрежение проверкой датчика давления наддува турбокомпрессора на предмет короткого замыкания на борт. сеть
Пренебрежение проверкой проводов датчика давления наддува турбокомпрессора на предмет ослабление или расплавления вследствие чрезмерного нагрева

Насколько серьезной является ошибка P0238?

Короткое замыкание на бортсеть в цепи датчика давления наддува может привести к перегоранию ECM (в случае если напряжение превысит 5 вольт)
Если ECM перегорит, двигатель автомобиля может заглохнуть и не запуститься

Какой ремонт может исправить ошибку P0238?

Замена датчика давления наддува, если датчик отправляет неверные показания на ECM вследствие короткого замыкания
Ремонт или замена закороченных или поврежденных электрических проводов, а также обеспечение защиты проводов от чрезмерного нагрева
Очистка или замена электрических соединителей, подвергнутых действию коррозии
Замена перегоревшего ECM и устранение причины возникновения короткого замыкания

Дополнительные комментарии для устранения ошибки P0238

Ошибка P0238 указывает на высокий уровень входного сигнала датчика “А” давления наддува турбокомпрессора. Наиболее распространенной причиной возникновения ошибки является короткое замыкание либо внутри датчика давления наддува турбокомпрессора, либо в электрических проводах.

Нужна помощь с кодом ошибки P0238?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Источник: https://carchek.ru/blog/oshibka_p0238/

Турбоннадув воздуха

Предназначен для подачи дополнительного воздуха в цилиндры при помощи турбонагнетателя, приводимого в действие отработанными газами, для увеличения мощности и крутящего момента за счёт повышения количества топливовоздушной смеси в цилиндрах при сохранении литрового объема двигателя.

Принцип работы

Двигатели с наддувом воздуха в цилиндры оснащены системами впрыска топлива, которые позволяют реализовать все возможности форсировки двигателя. Если степень форсирования характеризовать литровой мощностью, то у двигателей с наддувом она на 30 — 40 % выше, чем у атмосферных.

Разные производители, в зависимости от конструкции двигателя, применяют различные схемы наддува воздухом. Основным элементом в схеме является турбокомпрессор, включающий турбину и компрессор, расположенных на одном валу.

Приводные лопасти турбины находятся в выпускном коллекторе и вращаются потоком раскалённых отработанных газов. Нагнетающий компрессор находится во впускном коллекторе — засасывает воздух через воздушный фильтр, сжимает его и подаёт в цилиндры двигателя.

Для создания избыточного давления во впускном коллекторе (0,1-0,2 мПа), колесо компрессора должно иметь частоту вращения 80 -120 тыс. обмин (в дизельных двигателях — до 200 тыс.обмин).

Во впускном коллекторе установлен датчик давления наддува, который информирует ЭБУ двигателем о текущем давлении.

При превышении максимальных значений из-за опасности повреждения деталей двигателя, ЭБУ двигателем подаёт сигнал на клапан ограничения давления, который открывает обводной канал и часть отработанных газов минует приводные лопасти турбины, и тем самым уменьшается скорость вращения и нагнетания давления.

При помощи этого же клапана можно обеспечить устойчивую работу двигателя на холостом ходу и на режимах максимальных нагрузок. Такая конструкция является нагнетателем с перепуском ОГ.

Двигатели с наддувом имеют меньшую геометрическую степень сжатия и, она обычно не превышает значение 8,5. Па выходе из компрессора воздух имеет повышенную температуру, снижающую плотность заряда, поэтому для улучшения наполнения цилиндров применяют промежуточное (после компрессора) охлаждение воздуха.

Для этого применяется специальный радиатор (интеркуллер), в котором воздух охлаждается. В связи с тем, что количество топливовоздушной смеси в цилиндрах увеличивается при сохранении рабочего объема, увеличивается и количество выделившегося при сгорании тепла.

Температура и давление в цилиндрах повышено, поэтому необходимо более прочные детали цилиндропоршневой группы и, соответственно, усиленная система охлаждения. Использование турбокомпрессора приводит к необходимости применения высокосортных синтетических масел, обеспечивающих смазку подшипников ротора, т. к.

компрессор работает при высоких оборотах и температуре. Разрушение подшипников ведёт к утечке масла во впускную и выпускную системы. Выходит из строя нейтрализатор, детали впускной системы.

Рис. Схема построения системы наддува двигателя: 1 — поступающий в двигатель воздух, 2 — охладитель воздуха, 3 — впускной коллектор, 4 — выпускной коллектору 5 — нейтрализатор, 6 — турбокомпрессор, 7 — клапан до жиг а отработанных газов (EGR), 8 — датчик положения клапана

Существуют и другие конструкции. Нагнетатель с изменяемой геометрией турбины позволяет ограничить поток ОГ через турбину при помощи подвижных направляющих лопаток, изменяющих направление движения потока ОГ. Такая конструкция применяется в основном на дизельных двигателях.

Нагнетатель с дросселированием турбины применяется на двигателях легковых ам малого объема. Управление работой турбины осуществляется путём изменения сечения воздушных каналов, подводимых к лопастям турбины. Через встроенный в корпус турбины клапан можно перепускать ОГ мимо лопастей турбины.

РАСПОЛОЖЕНИЕ

Расположен сразу за выпускным коллектором.

НЕИСПРАВНОСТИ

Закоксовывание масляных каналов смазки компрессора приводит к выходу из строя подшипников оси компрессора. Ось может заклинить.

Методика проверки

В условиях автосервиса можно проверить лишь подвижность оси компрессора, целостность лопастей, наличие масла в каналах смазки. Проверить давление наддува во впускном коллекторе на разных режимах работы двигателя. Ранее наддув применялся даже на карбюраторных двигателях.

На рисунке приведена схема построения системы наддува карбюраторного двигателя автомобиля РОВЕР Маэстро.

Рис. Схема турбонаддува воздуха автомобиля РОВЕР: 1 — охладитель надувного воздуха; 2 — клапан сброса давления наддува; 3 — карбюратор; 4 — к регулятору давления топлива; 5 — турбокомпрессор; 6 — регулятор сброса оборотов турбины; 7 — вакуумная диафрагма клапана сброса давления наддува; 8 — воздушный термометр.

РЕМОНТ

Ремонт возможен только в специализированных центрах.

Источник: https://ustroistvo-avtomobilya.ru/dvigatel/turbonadduv/turbonnaduv-vozduha/

Что такое клапан управления турбиной и как он работает

Для полноценного функционирования турбины в двигателе автомобиля, нужен специальный клапан, который поддерживает надлежащий уровень давления в воздушной и жидкой среде. Без этого устройства двигатель машины может выйти из строя. Поэтому важно понимать особенности работы данного механизма. В этой публикации мы расскажем, что такое клапан управления турбиной и как он работает.

Содержание

Что такое клапан управления турбиной

Мощность, создаваемая двигателем с турбонаддувом напрямую связана с количеством воздуха, который заполняет цилиндры. Другие переменные, такие как температура, влажность, время зажигания и т.д., влияют на количество наддува.

Услуги по ремонту клапана турбины

Помимо этого, повышение давления наддува является очень простым и эффективным способом увеличения объема воздушного потока в двигатель, тем самым, увеличивая выходную мощность.

Клапан управления турбиной

Хотя увеличение наддува является простым способом получения мощности, это следует делать разумно и с пониманием механических ограничений двигателя. Поэтому важно использовать датчик наддува (клапан управления турбиной, буст-контроллер).

Если не применять данный механизм, неконтролируемое повышение уровня наддува приведет к увеличению механического и термического напряжения на всех компонентах двигателя. В большинстве случаев увеличение наддува на 10-20% вполне безопасно.

Как работает клапан управления турбиной

Все двигатели с турбонаддувом имеют ту или иную форму заводского контроля наддува, и все они работают на пневматической системе. Чтобы понять, как работает буст-контроллер, для начала нужно взглянуть на эту систему. Давление наддува определяется перепускным клапаном, который на большинстве заводских турбин встроен в корпус турбины.

Назначение перепускной заслонки состоит в том, чтобы выпускать контролируемое количество выхлопных газов, чтобы поддерживать скорость вращения вала турбины, а, следовательно, и наддув, под контролем.

Если бы не клапан, давление наддува продолжало бы быстро подниматься до катастрофических уровней.

Клапан управления турбиной установленный на турборежиме (за исключением внешних систем заслонки), является частью пневматической системы, которая управляет заслонкой.

Давление нагнетания подается к приводу через небольшой шланг из выпускного отверстия компрессора, образуя тем самым контур управления. По мере повышения давления наддува, это давление начинает открывать задвижку через привод, чтобы замедлить наращивание наддува, пока не будет достигнут установленный уровень.

При правильном подключении к шлангу, который питает привод заслонки, буст-контроллер «отбирает» измеренное количество воздуха (заданное регулировочным винтом наверху), чтобы снизить давление в шланге.

Виды клапанов

Электромагнитный клапан управления турбиной представляет собой электромеханическое устройство, которое открывает или закрывает проходные сечения. Используется для регулировки потока воздуха. Электромагнитный буст-контроллер характеризуется рабочим давлением, рабочей средой, температурой работы, температурой окружающей среды, ресурсом и опцией клапанов.

Байпасный (внешний) клапан зачастую встраивается в мощных автомобилях (от 400 л.с.), для установки понадобится перекрестная труба или же изменение части коллектора.

Внутренний клапан используется во многих автомобилях с дизельным турбодвигателем. Чтобы достичь нужного давления, заслонка данного механизма приоткрывает поступление отработанных газов, а для набора таких газов закрывается.

Клапан регулировки наддува, пример — видео:

Что такое актуатор турбины и его функции. Настройка актуатора турбины.

Источник: https://turbi.com.ua/chto-takoe-klapan-upravlenija-turbinoj-i-kak-on-rabotaet/

Принцип работы актуатора турбины — проверка, регулировка и ремонт

Автомобиль – неизменных помощник практически половины населения страны. Не удивительно, что многие стараются получить максимальную пользу с машины, с минимальными вложениями. И сегодня, чтобы улучшить тяговые характеристики авто, не нужно что-то кардинально менять. Увеличить тяговые характеристики машины можно просто установив турбонаддув.

Суть улучшения – турбонаддув позволяет принудительно увеличить объемы воздуха, подающиеся в камеру сгорания, тем самым улучшить процесс сгорания топлива без необходимости физического изменения параметров самого двигателя.

Здесь важно учесть, что больший объем сожженного топлива увеличивает давление и объем выхлопных газов. Поэтому требуется усиленное, оперативное их отведение, чтобы освободить место для новой порции воздуха. Именно на этом и базируется принцип работы актуатора турбины, который мы сегодня рассмотрим.

Как работает актуатор турбины

Для начала определимся в терминологии. Актуатор может иметь множество разговорных названий – вестгейт, вакуумный регулятор, избыточный клапан.

Все это одна деталь, базовая роль которой сводится к выполнению функции сброса повышенного давления воздуха (выхлопных газов), во время работы двигателя автомобиля.

Этот элемент выступает промежуточным звеном между турбокомпрессором и двигателем, оберегая их от перегрузки.

Устанавливается практически на турбине.

Принцип работы актуатора сводится к тому, что при высоких оборотах двигателя, когда возрастает давление выхлопных газов с одной стороны и воздуха, направляемого через турбокомпрессор в двигатель с другой открывается клапан и стабилизирует ситуацию. Во время открытия клапана часть выхлопных газов попросту проходят мимо турбинного колеса, что приводит к снижению работы турбинного нагнетающего колеса и снижает давление воздуха.

Снижение давления выхлопных газов и направление их в обход турбинного колеса выполняется через актуатор. Иными словами, картридж турбокомпрессора обеспечивает оптимальное соотношение работы отвода выхлопов и нагнетания воздуха для последующих операций сгорания. Тем самым потребность в воздухе для горючей смеси четко соответствует моменту очищения камеры сгорания от выхлопных газов.

Наиболее распространенные поломки актуатора

получают повреждение электрические элементы вестгейта, отвечающие за своевременное выполнение действия по открытию и закрытию клапана;
ломаются зубья шестерёнок, отвисающих за запуск в работу клапана, что в дальнейшем приводит к сложностям его работы;
выходит из строя электромотор, базовая роль которого обеспечивать открытие и закрытие створок.

В таких случаях, чтобы отремонтировать актуатор турбины, необходимо выполнить его диагностику с целью точно определить поломку. Для устранения неисправности целесообразно обратиться в специализированный сервисный центр. Устранить поломку самостоятельно будет достаточно сложно – для определения неисправности нужно специальное оборудование, которое в большинстве случаев отсутствует в домашних условиях. А если покупать отдельно – намного дешевле ремонт актуатора провести в сервисном центре.

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать.

Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора.

Просто шток клапана излишне болтается в процессе работы.

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана.
Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка.
Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора.
Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Настройка актуатора

Конечно, ремонт турбин следует выполнять в условиях профессиональных сервисных центров, имеющих все необходимое диагностическое оборудование и запасные детали в случае необходимости что-либо менять. Вместе с этим обычная настройка может быть выполнена в домашних условиях.

Для этого потребуется пассатижи и ключ на 10. Последовательность действий будет такой:

Снять турбокомпрессор (некоторые модели машин дают возможность добраться до клапана без необходимости выполнения этой процедуры).
Снять скобу со штока, ослабить гайку, подтянуть винт регулировки (необходимо крутить влево).
Выполнить легкое постукивание по заслонке. Подтягивать до момента, пока не пропадет небольшое дребезжание. Учитывайте, чем туже затягиваете, тем сильнее будет возрастать давление на мембране.
Затяните гайку, верните скобу в исходное положение.

Чтобы проверить правильность ваших действий при настройках – запустите мотор и опробуйте его на разных режимах работы. Если все действия были верными – посторонних звуков не будет, в том числе и в момент глушения двигателя.

Как узнать номер турбины?

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров — Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Турбокомпрессоры производства Garrett

MODEL No — модель турбокомпрессора
S/N — номер производителя автомобиля
GAG P/N — номер производителя турбокомпрессора

Турбокомпрессоры производства IHI

Turbo.Spec. — номер производителя турбокомпрессора
Serial No. — модель турбокомпрессора
Parts No. — номер производителя автомобиля

Турбокомпрессоры производства Mitsubishi

MODEL No — модель турбокомпрессора
S/N — номер производителя автомобиля
GAG P/N — номер производителя турбокомпрессора

Турбокомпрессоры производства Mitsubishi

MODEL No — модель турбокомпрессора
S/N — номер производителя автомобиля
GAG P/N — номер производителя турбокомпрессора

Турбокомпрессоры производства Holset

Номер производителя автомобиля
Серийный номер турбокомпрессора
Номер производителя турбокомпрессора
Модель турбокомпрессора

Турбокомпрессоры производства KKK

KUND-NR — номер производителя автомобиля
GROSSE — модель турбокомпрессора
AUSF-NR — номер производителя турбокомпрессора

Источник: https://www. proturbo66.ru/stati/aktuator-turbiny.html

Как работает клапан управления турбиной?

Принцип действия клапана заключается в том, что выхлопные газы попадают на крыльчатку и разгоняют турбину. В результате чего во впускном коллекторе возникает давление.

Детально рассмотрев этот процесс, мы видим, что чем сильнее нажимать на педаль газа, тем оперативнее раскручивается ДВС. А чем больше оборотов двигателя, тем выше скорость и объем отработанных газов.

Такие газы, попадая в турбину, повышают давление. Вследствии этого сильнее раскручивается мотор , возникает избыток давления и появляется больше отработанных газов.

Такое давление мотор может и не выдержать.

Во избежание дорогостоящих поломок турбокомпрессора и двигателя, лучше приобрести клапан управления турбиной.

Виды клапанов и их краткая характеристика

Перепускной клапан обеспечивает контроль потока выхлопных газов. Такая деталь стравливает избыток газов через саму турбину или до входа в нее. Благодаря этому и говорят клапан сброса давления турбины.

Выделяют следующие виды:

Байпасные клапаны – подходят для мощных машин (от 400 лошадиных сил). При установке необходимо поставить перекрестную трубу или же изменить часть коллектора.
Внутренние клапаны – используются во многих турбированных автомобилях. Заслонка данной детали, при достижении давления, приоткрывает поступление отработанных газов и, наоборот, для набора закрывается.
Некоторые машины оснащены внешним перепускным клапаном.

Как настроить клапан турбины?

Установить и настроить внутренний клапан самостоятельно можно, но есть определенные риски. Для вашего спокойствия лучше обратится к специалистам.

Расслабление и затягивание конца активатора позволяет контролировать степень закрытия-открытия заслонки. Расслабленным концом можно сделать тягу длиннее, а затянутым; короче. При укорачивании тяги, активатору требуется выше давление для приоткрытия заслонки. Такое действие вызывает максимально быстрое раскручивание турбины. А при удлинении все наоборот.

Только сейчас, Вы можете купить актуатор турбины для вашей турбины по цене от 500 гривен

В случае с внешним клапаном требуются настройки, если давление слишком сильное либо, наоборот, слабое. В процессе регулирования может потребоваться замена пружины. В результате выполнения каких-либо работ с клапаном перепускного типа необходима регулировка турбонаддува.

Зачем нужна регулировка?

В определенных случаях нужна регулировка клапана. Если посмотреть на это со стороны, то мы увидим:

рычаг работает рывками при нагреве;
ощутимо резкое снижение наддува;
слышится дребезжание турбины;
при отсоединении от тяги рычаг свободно не двигается.

Где можно отремонтировать турбину?

Компания Турборотор обеспечивает высококвалифицированный ремонт турбин. При необходимости, производится диагностика и настройка деталей. Преимущества сотрудничества с мастерской:

новое ЧПУ оборудование;
имеется балансировочный стенд;
разборочный стенд;
предусмотрены новые высокоточные слесарные и токарные станки.

Источник: https://turborotor.com.ua/articles/8-kak-rabotaet-klapan-upravlenija-turbinoj

Тема: Диагностика и «лечение» проблемы дизеля — «не едет»

24.10.2010, 11:54 #1

Spaze Разговор пойдет о дизелях AHH, AHU (90 сил), AFN (110 сил) AJM/ATJ (116 сил), а также всех дизелей VAG, турбина которых управляется разрежением. Итак, на данных дизелях имеется турбина с изменяемой геометрией, т.е. давление наддува регулируется блоком управления по показаниям датчика давления наддува. Само описание турбокомпрессора и принципов его работы будет вынесено в отдельную главу (см. Приложение 1 в конце статьи) Датчик давления находится в пластиковой трубе, идущей перпендикулярно двигателю:

Итак. Как происходит управление наддувом (рассматриваем все, кроме AHU)? Турбина управляется разрежением, создаваемым вакуумным насосом. Разумеется, сам ЭБУ не может управлять вакуумом, он управляет т.н. клапаном N75, который находится возле турбины (см Приложение 2). Итак, блок судит о давлении наддува в системе по показаниям датчика давления наддува. Логично, правда? В зависимости от условий работы двигателя и желания водителя (положения педали газа) блок управления вычисляет необходимое давление наддува и подает соотвествующий сигнал на клапан N75, который уже и обеспечивает необходимое давление. Увидеть это можно, имея диагностический адаптер и Vag-COM, или официальный прибор VAG. 1. Подключаемся к машине, заводим двигатель. 2. выбираем «двигатель», заходим в «измерения» 3. Выбираем 11 группу. 1 значение — это обороты двигателя. 2 значение — это необходимое ЭБУ давление наддува 3 значение — это измеренное датчиком давления значение 4 значение — это % участия атмосферы в тракте разрежения, т.е. 100% соотвествует полностью перекрытому каналу вакуума. Надо сказать, что в процессе работы клапан N75 крайне редко полностью перекрывает доступ атмосферы в тракт управления наддувом. Обычно составляющая атмосферы не менее 30%. Т.е. для корректной работы управления необходимо не более 70% от производимого вакуумным насосом разрежения. При выключенном зажигании или отключенной фишке клапан полностью открыт в атмосферу, чтобы не стравливать разрежение, созданное вакуумным насосом (не забываем, что этот же вакуум используется для усилителя тормозов). Сопротивление катушки клапана — около 17 ом. Одновременно в память ЭБУ запишется ошибка о превышении давления наддува. Блок будет продолжать работать в таком режиме до выключения зажигания, после чего все повторится вновь. Итак, что же теперь делать, если машина «не едет»? В основном машина не едет вследствие недоудва или передува. Еще машина может не ехать из-за массы дргуих причин, но их мы пока в обсуждение не выносим. Что такое недодув (передув)? Это значит, что несмотря на усилия ЭБУ, турбина не дает нужного давления. Кстати, максимальная величина давления у ATJ — 2300 мбар, у AFN — 2100 мбар. Далее я буду делать отметки, если указанная проблема относится к недодуву или передуву («Н» или «П»). Если не отмечено — значит может быть причиной как недодува, так и передува. Замечу также, что передув лечится все-таки легче, чем недодув. Решение проблемы «не едет» следующее: — проверить систему на предмет утечек (опрессовка, отдельная статья). Можно взглянуть на интеркулер, и если он в масле — скорее всего дырка в нем. Протираются соты интеркулера снизу пластиковым диффузором, надо снять, почистить интеркулер и заклеить его герметиком. И убрать диффузор или же подрезать его на 1,5-2 см, чтоб не доставал до сот интеркулера. — проверить функционирование геометрии. Для этого необходимо на холостом ходу найти турбину и отсоединить управляющий вакуумный шланг с привода пневмоклапана управления геометрией (т.н. грибок). Шток клапана должен резко и одним движением уйти вниз. Затем надо надеть шланг обратно и наблюдать. Шток должен плавно пойти вверх одним движением. Диапазон хода штока — около 12 мм (точный диапазон??). Если плавности хода вверх нету — поздравляю, у вас «закисла» геометрия. На самом деле геометрия не закисла, а изношена. Мельчайшие образования сажи и нагара в «горячей улитке» препятствуют нормальному движению лопаток, и они периодически застревают в одном из положений, заставляя турбину выдавать болшее или меньшее давление. Как правило, причина не в загрязнениии механизма, а в его износе! Разборка и чистка турбины в большинстве своем помогает на срок от недели до месяца, дальше все возвращается на круги своя (добавил метод чистки геометрии без снятия турбины, Приложение 4) — проверить функционирование клапана N75. Для этого необходимо в 11 группе измерений ваг-кома нажать кнопку «к базовым установкам». Педаль газа не трогать. ЭБУ станет поочередно, раз в 10 секунд открывать и закрывать клапан. Шток управления геометрией при этом должен двигаться в указанном диапазоне (около 12 мм). Если вы проверили, что геометрия исправна, т.е. не заедает, а при тесте клапана она ходит не так — скорее всего неисправен клапан. Или просто попросить у друга с дизелем такой же клапан и проверить. Обычно неисправностей у клапана две — либо не перекрывает полностью канал вакуума, либо не перекрывает полностью канал сообщения с атмосферой (т.е. клапан «подсасывает»). Как следствие — либо недодув, либо передув. — проверить правильность подсоединения вакуумных шлангов к N75 и турбине. В дальнейшем размещу схему, но уже сейчас известно, что самый внешний тонкий «сосок» на клапане — это подающий разрежение шланг, который идет к «тройнику», который в свою очередь идет на аккумулятор разрежения (сферический бачок около турбины) и еще куда-то. Второй «сосок», чуть большего диаметра идет непосредственно на управление геометрией, и третий, находящийся с другой стороны клапана — это сообщение с атмосферой. Менее распространенные, но также возможные неисправности:

— (Н) Проверить катализатор. Он забивается нечасто, но когда забивается, препятствует нормальному движению выхлопных газов, как следтвие — двигатель «задыхается», и турбина не в состоянии продавить эту пробку.

Как змея, которая ест свой хвост: выхлопные газы проходят с затруднениями (как следствие — мала скорость прохождения газов через горячую улитку), колесо турбины не раскручивается — мало воздуха — мало топлива подается в цилиндры — нет выхлопных газов.

В дополнение еще скажу, что если у Вашей машины назревает проблема с подклинивающими лопатками (иногда случается, что бывает передув, но крайне редко), то совместите чистку геометрии с удалением катализатора — этим вы ускорите движение газов в выпускном тракте и уменьшите осаждение сажи на лопатках геометрии. Настоятельно рекомендую.

Источник: https://PassatWorld.ru/showthread.php/154956-Diagnostika-i-lechenie-problemy-dizelya-ne-edet

О чём поёт турбина? причины преждевременных поломок

Турбина, турбокомпрессор, turbocharger является одним из самых термонагруженных агрегатов в двигателе. ля того, чтобы создать избыток давления во впуске турбина использует полезную работу отработавших газов двигателя, поэтому и температура там соответствующая. Вал турбины в пиковых значениях наддува достигает частоты вращения свыше 300 000 оборотов в минуту или 5000 оборотов в секунду.

Поэтому чтобы этот узел служил достаточно долго, есть моменты за которыми обязательно нужно следить.

1. Масло.

От качества масла напрямую зависит то, как будут смазываться подшипники вала турбины. Подшипники валов бывают двух видов: качения и скольжения. То есть обычные шариковые подшипники и втулки.

Температура масла при серьёзных нагрузках на турбомоторах может достигать свыше 100 градусов по Цельсию, и оно может потерять свои свойства. Нет смазки- держи износ подшипников и вала с последующим клином.

Если не клин, то при большом износе вала или подшипников, вал может вставать на перекос и лопатки колеса турбины начнут задевать о корпус.

Вал на выброс.

Первые симптомы износившихся подшипников-это вой турбины при выходе на буст. Не свист, а именно вой. В последних стадиях может появляться даже хруст.

Лейте качественное масло и для профилактики можно поставить доп. радиатор для его охлаждения. Также некачественное масло способствует отложению нагара на валу при локальных нагревах турбины, что также приведёт к задирам.

2. Резкие остановки двигателя либо остановка двигателя без промежуточного охлаждения.

Ну я думаю все слышали про «турботаймер». Он нужен для того чтобы температура движка упала до нормальной рабочей, особенно если вы только что дубасили на своей турбо-ласточке. Если преждевременно заглушить движок, то масляный насос остановится и соответственно масло в турбине перестанет циркулировать, что приведёт к его локальному закипанию на валу. С последующим образованием лака на нём.

Также помимо маслянного протока, через вал турбины в её корпусе организовано охлаждение антифризом. Поэтому дайте мотору поработать лишних 10 минут, чтобы всё пришло в норму.

3. Внутренняя интеллигентность мотора. Или попросту чистота.

Подача масла в турбу организованна путём узких каналов. С применением банджо-болтов и внедрёнными в них рестрикторами, которые регулируют объём подачи. Если в моторе шлак, то с поставкой будут проблемы и каналы может забить.

4. Картерные газы.

При износе поршневых колец и цилиндров увеличивается утечка газов из последних. Что способствует возрастанию давления там, где не надо.

А так как на турбине слив масла организован зачастую в поддон, то такой исход приведёт к тому, что противодавление в картере не позволит маслу свободно стекать.

Это нарушит циркуляцию масла и охлаждение вала, а также может послужить выдавливанию масла через картридж турбы.

5. Попадание инородных частиц в крыльчатку.

Здесь 2 пути:

а) Езда на убогом фильтре нулевике либо без него, а также редкая смена фильтра, вызывает пескоструй крыльчатки. А так как крыльчатка и вал отлично сбалансированы, то потери в массе крыльчатки приведут к дисбалансу и разрушению картриджа.

б) Непосредственное попадание в крыльчатку инородного тела. Болтики, гаечки, окалина от сварки при ремонте выхлопа, забытые тряпки в пайпинге, куски развалившихся EGT (exhaust gas temperature или датчик температуры выхлопа) и т.д.

Что-то явно тут не так.

6. Поломка вэйстгейта (wastegate) и передув.

Передув может случиться как от поломки вэйстгейта(заклинит в закрытом положении например), так и по причине неисправного соленоида управления калиткой или актуатора.

Если вэйстнейт не будет пускать выхлопные газы в обход крыльчатки, то в теории турбина сможет раскрутиться в бесконечность, а на практике это приведёт к прорыву газов через уплотнения картриджа и дальнейшее падение производимого ей давления, выкидыванию масла и нестабильному бусту. В конце концов турба вообще перестанет выходить на положительные значения.

А в случае неплотно закрытого вэйстгейта турба также не сможет выходить в нормальный буст из-за отсутствия давления выхлопа на крыльчатке, ведь ему будет проще выйти через вэйстгейт.

Стандартная калитка сброса.

7. Неисправность блоуоффа или байпаса.

Суть у них одна: сброс давления компрессорной части, чтобы не передуть воздух в двигатель. С одним отличием: блоуофф выпускает воздух в атмосферу, а байпас-обратно в коллектор.

При высоких значениях наддува и резком закрытии дросселя, если воздух не будет сброшен из системы, это может привести к помпажу с последующим разрушением подшипников вала, вплоть до искривления самого вала.

Блоуофф.

Спасибо за внимание! Подпишитесь, поставьте лайк.

Также в эту тему будут интересны статьи про масло, про хонинговку и про жор масла.

Источник: https://zen.yandex.ru/media/id/5bc3f5f52ac0f700a9c16d79/5bf911e7074c3900aa0e9efb

Недодув турбины двигателя, снятие логов и самостоятельная диагностика

Для проведения работ нам необходим ВАГ-Ком или другой диагностический кабель VAG, например VCDS.

Для начальной оценки работы двигателя лог снимаем в блоках 3, 10, 11 при температуре двигателя не ниже 75 град, разгон авто на 3 передаче до 3000 оборотов минимум.

По мере необходимости можно делать и выкладывать логи других необходимых для анализа блоков.

Удобная программа для графической обработки лога DIESELPOWER LOG VIEW
Скачать можно тут: https://vwts.ru/diag/dieselpower_logview_0_1_6.zip

Ниже можно прочитать краткое описание проблем в работе двигателя, на что следует сначала обратить внимание, что можно проверить перед проведением диагностики.
И наконец пошаговое описание проведения диагностики с описанием и расшифровкой показаний некоторых важных каналов.

За эту информацию благодарим коллегу с форума vwts.ru под ником — moiPASSATtdi.
Он предложил свою помощь в техническом переводе информации с голандского языка:

При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении.
Потеря тяги в режиме «Тапка в пол» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет).

Прочитайте внимательно весь текст полностью, 9 из 10 что это вам поможет установить точную причину проблемы.

1. Обратить внимание на :
А. Проверьте наличие чипа (Powerbox). Если таковой имеется, то отключите его.
Б. Установите новый воздушный фильтр.
В. Проверьте состояние входного воздуховода от фильтра до турбины, от турбины до интеркуллера (радиатор-охладитель для воздушной массы идущей под давлением от турбины к входному коллектору ) на наличие загрязнений или закупорки.
Г. Также проверить состояние выходного коллектора, кроме катализатора.
* катализатор может также может быть забит продуктами горения, и не удивительно что появилась проблема с потерей мощности.
* катализатор имеет внутри систему сот ( имеется ввиду как пчелиные) и их разрушение ведёт к закупорке и возникновению проблемы связанной с потерей мощности.
Д. Топливный насос высокого давления (ТНВД). Проверьте правильность установки угла впрыска. Если требуется, то установите правильно и проедьтесь. Данная проверка угла осуществляется при VagCom при температуре мотора 85 градусов.
Е. Инжектор. Также нужно проверить синхронизацию срабатывания в соответствии с положением распредвала мотора (Значение датчика G40). Если требуется исправить в нормальный режим и проедьтесь.

2. Подключите ВагКом к машине и продиагностируйте.
Сотрите имеющиеся ошибки, т.к может быть они уже устарели и не требуют внимания.

3. Проедьтесь пару дней на машине. Проверьте мотор в разных режимах. Желательно также в режиме «тапка в пол» (полный газ).
Продиагностируйте машину снова. Просмотрите ошибки и сохраните их в файл (распечатайте на принтере или перепишите).
Посмотрите, возникают ли ошибки стёртые ранее.

4. Поключите ВагКом к машине. Идём в Адрес 01 (Мотор) и кликаем на Измерительные блоки 08. Снимаем лог на каналах 03 и 11.
* Предпочтительнее канал 03 и 11 в один лог. Т.к. они друг друга оказывают влияние.
Если у вас ВагКом зарегистрированный и с одной из последних версий ( от 704 и выше), то используйте кнопку «ТУРБО» для более точного измерения.
* Снимите логи два – три раза для исключения ошибок при снятии.
* Сделайте графики лог-файлов.

5. Логи по этим двум каналам рассмотрим отдельно.
Сначала давление турбины.
Потом показания датчика массового расхода воздуха (ДМРВ).
Потому, что давление турбины покажет нам, стоит ли аварийный режим в ЭБУ мотора (или имеются другие причины).
Внимание: В аварийном режиме показания ДМРВ также занижены. Поэтому некоторые сервисы по ошибке заменяют вполне исправный датчик.

5а. Канал 11 показывает нам о состоянии давления турбины следующее:
Если поступаемое количество давления воздуха (G71 Датчик давления воздуха во впускном газопроводе – ДДВВГ) иное, чем запрашиваемое давление (Больше или меньше), тогда очень вероятно это и является причиной проблемы.
Внимание: Малое или большое давление также может быть и причиной перехода ЭБУ мотора в аварийный режим работы.
Также к сожалению невозможно в этом логе определить, что является причиной ( Воздуховоды, Клапан № 75, турбина, вакуумные шланги.)

Проведите проверку в следующем порядке (по возрастанию затрат) :

1. Проверьте состояние всех шлангов и воздуховодов между турбиной и мотором ,обращаем внимание на наличие трещин, изломов и др. повреждений. Также соединения должны быть герметичны. Желательно всё промыть.

2. Проверьте показания ДДВВГ(G71) в блоках измерений (Хотя странно ,но повреждённый или дефектный датчик не показывает ошибку в работе).
* Стереть ошибки даже если уже нет аварийного режима,
* Cнимите лог группы 3 и 11 в разных режимах оборотов двигателя (но на этот раз без «тапки в пол», иначе может опять возникнуть аварийный режим).
* Просмотрите показания нужного (запрашиваемого) кол-ва давления воздуха и действительного (фактического) кол-ва давления воздуха (показания ДДВВГ(G71) предписанного и показания ДДВВГ(G71) действительного).
Если показания в нормальном диапазоне, то всё нормально. Если постоянные, постоянно низкие или высокие, то ДДВВГ(G71) дефектный или поломан.

3. Клапан №75:
* Просмотрите в снятом логе (или график лога) показания рабочего цикла Клапана №75.
Показания должны быть между 45% и 90%, В случае если они завышены и более чем 95%, то вероятно проблема с турбиной.
* Протестируйте Клапан № 75 следующим образом:
Подключите ВагКом к автомобилю. Заведите мотор. Зайдите на 01 – Двигатель, далее 04 – Базовые установки и откройте канал 11. Двигатель немного приподымает холостые обороты. Если всё в порядке, то вы заметите, что показания изменятся за пару секунд от 0% до 92%. Оставьте мотор немного поработать и посмотрите, срабатывает ли клапан. Можно немного руками помочь ему срабатывать. В хорошем случае вы увидите, что при каждом срабатывании, значение давления турбонадува повышаются, что означает в конечном итоге положительную работу.
Проверьте наличие вакуума в трубках (в Базовых установках — 04 канал 10). Мотор должен быть заведён, иначе вакуума не будет. Проследуйте по трубке, идущей к клапану №75 и проверьте клапан ещё раз. Проверьте вакуум (должно быть около 800 мБар) на другой трубке клапана № 75. Одна из трубок имеет постоянный вакуум, другая нет. Трубка без вакуума идёт к воздушному фильтру.
Если вакуума нет в трубке, идущей к турбине, то клапан №75 неисправен. У турбин с перепускным клапаном главный виновник это клапан № 75 (Перепускным клапаном является клапан сброса давления в выходном коллекторе двигателя ).
* Замените клапан №75, он может работать не стабильно и создавать проблемы только при полном нажатии педали газа. Это обычный клапан, который может быть не полностью открыт или закрыт. Он вроде работает, но не должным образом.
Цена на замену клапана намного ниже, чем замена турбины. Таким образом начните с него.

4. Если у вас стоит турбина с изменяющейся геометрией, то скорее всего причина в сажевом налёте в турбине. Т.е. слишком большое (ошибки 16618; 17965) или недостаточное (ошибки 16619; 16683) поступаемое давление от турбины.
Внимание:
* Даже если шток, перемещения для изменений положения лопаток турбины, движется, то лопатки могут бать так загрязнены ,что не создают достаточного давления.
* И также лопатки могут быть блокированны в одном положении, создавая таким образом постоянно высокое или постоянно низкое давление.
Проверьте перемещение лопастей турбины следующим образом:
Подключите ВагКом к машине, заведите двигатель. Зайдите в 01-двигатель, далее в 04-Базовые установки и на канал 011. Холостые обороты поднимутся (по сути процедура такая же, как и при проверке клапана № 75 ). Регулятор перемещения лопаток (Металлическая круглая бобышка на турбине, с подходящим к ней вакуумным шлангом), станет под контроль. Шток на регуляторе должен двигаться +/- 1,5 см. вниз от регулировочного винта. Если ничего не происходит, то попробуйте с помощью отвертки или какого-нибудь тонкого прутка подтолкнуть аккуратно шток. Не помогло и шток остаётся стоять на месте или заклинил, то повидимому проблема связана с турбиной. Если же шток перемещается, то следует проверить управляющие трубки (проще говоря наличие ваккума при помощи вакуумметра или с помощью пальца ).
А. Самому прочистить турбину и движущие лопатки. Снова провести тест.
В. Отнести турбину на ревизию к специалисту.
С. Заменить турбину (что будет неплохим ударом по вашему кошельку ).

5. Также причиной может быть неудовлетворительная работа датчика турбонадува G31.
Тогда вы обнаружите ошибки 16619; 16620; 16621; 16622.
5б. Канал 03 показывает нам функционирование датчика ДМРВ (датчик массы расхода воздуха ).
При полном нажатии педали газа необходимое количество воздуха (МАР) чаще всего около 850 мГр/об.
И поступаемое кол-во (начиная с 2000 об/мин) где-то между 1000 и 1200 мГр/об. (На моторах 1Z стандартно показания значительно ниже). Если поступаемое количество (что очевидно) отстаёт от требуемого, тогда проблем с турбонадувом и клапаном № 75 может и не быть, а виновник всей проблемы с большой долей вероятности ДМРВ. Замените его. Возьмите лучше PIERBURG, а не Bosch (но на моторы 130л.с. и 150 л.с. использывать Bosch оригинальный).
ДМРВ всегда работает вместе с турбонадувом. Т.к турбина регулирует поток воздуха протекаемый через ДМРВ.

Примечание:
На чипованных моторах потребление воздуха намного выше, чем может измерить ДМРВ. Ну если не может точно измерить, то повысить потенциал мотора поможет установка нового ДМРВ, в то время как показания старого стоят более 850 мГр/об. Эта разница заметна, но не чувствительна. Измерительные блоки в группе 8 очень удобный инструмент для использывания.
Короче говоря: Низкие показания ДМРВ вы можете всегда видеть в контексте давления турбины на данный момент. Поэтому измерения в группах 3 и 11 должны проходить вместе.

Разные графики для примеров:
http://www.gerritspeek.nl/vag-com_logs.html#cordoba_asv-a

Дополнение от OL@G4:

Очень ВАЖНО чтобы логи все снимали одинаково.
Логи в динамике следует снимать так:

Входим в измерительные блоки (8)
Выбираем канал 3,10,11
Нажимаем кнопочку «лог»
Едем на 3-й передаче со скростью 20 км/час
Нажимаем кнопочку «старт лог»
Через пару секунд наступаем газ в пол, одним резким движением.

Разгоняемся до 3500 оборотов мотора.
Бросаем педаль газа.
Ккатимся на передаче пока обороты не упадут до ХХ.
Выжимаем сцепление.
Через пару секунд нажимаем кнопочку стоп.
Сохраняем лог.

По логам снятым таким образом можно ОДНОЗНАЧНО судить о работе наддува, ЕГР, и состоянии всех датчиков СИСТЕМЫ ВПУСКА.
Думаю что удобнее выкладывать логи в SCV формате, для исключения ошибок в файлах, которые не дадут программе DIESELPOWER корректно открыть лог.

Скорость начала лога 20 км/ч не догма. Пусть она будет другой.
Цель динамического лога в том, чтобы снять разгонную механическую характеристику двигателя под максмальной нагрузкой.
Попробую так сформулировать: обороты должны быть минимальными устойчивыми оборотами работы мотора на 3-й передаче. Для разных моторов обороты видимо будут различными.

Желательно логи писать в турбо-режиме, тогда отчетов будет больше и будут хорошо видны детали

Продолжение темы, советы и все обсуждения ваших логов здесь!

Спасибо: ten70

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Особенности отображения неисправностей наддува в программах диагностики

Обратился в мою мастерскую клиент с проблемой, которую, как он рассказал, не может решить с момента покупки автомобиля, примерно полгода. Проблему он эту уже изучил, так как побывал, по его словам, на двух сервисах в Минске. Суть заключалась в повышенном давлении наддува. То есть давление турбокомпрессора превышало норму, и машина сваливалась в аварийный режим работы. При этом загорались лапочки на панели инструментов: Check Engine, ESP, Service. И, соответственно, машина теряла тягу. Также клиент рассказал, что на одном из этих сервисов, не найдя никаких неисправностей, забраковали турбину. Эту турбину сняли и завезли в ремонт. Но в фирме, занимающейся ремонтом турбокомпрессоров, неисправностей не нашли. И турбину пришлось ставить на место. Я не уточнял, брали деньги за снятие-установку или нет, так как если не брали, то людей мне немного жаль. Снять-поставить ее -та еще работенка. На нее отводится 4,7 нормо-часа. А так как это Citroen С5, то уложиться в это время весьма сложно. В решении проблемы с наддувом я ничего особенно сложного не представлял. Ни один раз сталкивался на современных дизелях с проблемами по наддуву. С одним только нюансом — НАДДУВА ОБЫЧНО НЕ ХВАТАЕТ. Полный энтузиазма быстро во всем разобраться, беру машину в работу. Приступаем.

Итак, Citroen С5, 2.2 HDI, код двигателя 4НХ.

При этом в записи по ошибке видно следующее:

— режим работы двигателя — 3373 об/мин;

— давление турбокомпрессора — 2165 mbar;

— номинальное давление в турбокомпрессоре(расчетное) — 1835 mbar;

— циклическое соотношение открытия электроклапана давления турбины — 4%.

Так что давление наддува превысило расчетное на 330 mbar. В блок ESP прописались две ошибки по проблемам с крутящим моментом, на которые я решил пока не обращать внимание. Стираю ошибки. И смотрю дату на холостом ходу. Газую до 3500 об/мин. Да, действительно, расчетное давление 1200-1300 mbar , а фактическое, согласно показанию датчика давления во впускных патрубках, 1700 — 1800 mbar.

Правда, сколько не газовал, на холостом ходу, ошибка так и не появилась. Подсоединил в вакуумную магистраль управления наддувом вакуумметр (рис. 1). На холостом ходу: -0,4 bar. Газую: -0,1 — -0,05 bar. Вроде, нормально управление работает. Хотя вакуум -0,4 bar, на мой взгляд, был маловат. Но данных по этому измерению все равно нет. Так что не заостряем на этом внимание. Перегнал машину на подъемник.

Поднял авто и снял защиту моторного отсека. Турбокомпрессор находится в крайне недоступном даже для осмотра месте. Попросил друга завести машину и погазовать. Кое- как приловчился, чтобы видеть шток привода регулировки турбокомпрессора. При запуске двигателя шток вакуумного привода втянулся, при 3500 об/мин выдвинулся в исходное положение. Опять, вроде, все правильно. По стремянке добрался до электромагнитного клапана и снял вакуумный шланг привода управления наддувом. Шток выдвинулся. Съехал с подъемника и прокатился с отсоединенным вакуумным шлангом. Та же картина. Я имею ввиду появление ошибок и пропадание тяги. Еще раз на сканер. С отсоединенным вакуумом давление наддува на 3500 об/мин даже увеличилось до 1950-2050 mbar. Странновато. Но выводы, как говорится, налицо. Проблема с механизмом управления наддувом в турбине. Что же еще может быть. Хоть мне и не хотелось, но видно придется снимать турбину и, скорее всего, везти в ремонт. Это был уже вечер пятницы. И снятие, соответственно, отложили на понедельник.

В понедельник, прежде чем приступить к демонтажу сего агрегата, позвонил в ОДО «Турбоком». Этот звонок решил ход всех дальнейших действий. Общался я с инженером. Хороший и внимательный человек. Во-первых, он просветил меня, что у данного турбокомпрессора управление производится не так, как в обычном случае. То есть когда шток выдвинут (отсутствие вакуума), турбина раскручивается по максимуму, создавая максимальный наддув. А когда шток втянут, соответственно, наддув создается минимальный. Во-вторых, управление производится не перекрытием байпасного канала, а изменением положения лопаток в улитке. Про это «во-вторых» я, правда, знал. Но это «во-первых» явилось для меня откровением, так как разрушало мои представления о логике французской инженерной мысли. Неужели нельзя было разработать ПРАВИЛЬНЫЙ привод. Я имею ввиду, логичный. Пропал вакуум, пропал наддув. Есть вакуум, есть наддув. А так получается в случае пропадания вакуума (это зачастую просто треснувший шланг) я разгоняюсь до 4-й без вакуума, давление 2165 mbar рвет мне патрубки и интеркуллер. Еще газуя на холостом ходу, заметил, что патрубки раздуваются очень сильно. То есть, я считаю, какая-никакая угроза поломки из-за перенаддува есть. Иначе бы не появлялись ошибки. Или ошибки должны появиться при первых же прогазовках. Напомню: на холостом ошибка не появлялась.

Также инженер мне посоветовал на всякий случай проверить правильность показания датчика давления.

Новые знания, конечно, внесли определенную ясность, но не до конца, потому что управление электромагнитным клапаном наддува теперь никак не вписывалось в происходящее. Проверил еще раз, тот ли это клапан. Всего одинаковых клапанов Bosch 0928400414 (рис. 3) на этом двигателе четыре. Причем, три из них расположены в одном месте на одном кронштейне. Нет, клапан на 100% тот. Почему же такое обратное управление? Холостой ход 55% и -0,4 bar, 3500 об/мин 5% и 0.1 bar. Тестирование с подключенным к клапану осциллографом расставило все по своим местам. Логика инженеров концерна PSA вне конкуренции. Попробуйте угадать, как они описывают 100%-ное и 0%-ное открытие клапана. Извиняюсь, «цикличное соотношение открытия клапана». Нормальные люди с базовыми знаниями по электротехнике ответят однозначно — есть питание, управление полное (клапан открыт), 0% — нет питания, управление отсутствует (клапан закрыт).

У инженеров и программистов, написавших дилерскую программу диагностики Lexia, все как раз наоборот. 100% — клапан закрыт, выключен, нет питания. 0% -соответственно, полностью включен. То есть, когда ЭБУ хочет сбросить давление наддува и, соответственно, исходя из новой информации, втянуть шток (подать вакуум) — «цикличное соотношение» 5%. Но почему же у меня при открытом клапане вакуум не поднимается, а падает почти до нуля. Эту неувязку нашел за пару минут без всяких премудростей поочередным отключением от вакуумной магистрали других клапанов. Виновником оказался клапан управления геометрией впускного коллектора (рис. 4).

При раскручивании двигателя он включался, чтобы повернуть заслонки, и из-за неисправности стравливал весь вакуум из системы. Он был отключен от вакуумной магистрали — и проблема решилась. На холостом ходу вакуум так и остался около 0.4bаг. При раскручивании двигателя сначала падал до -0,2 — -0,15 bar (полагаю, для скорейшей раскрутки турбины), затем поднимался до -0,6 bar (снижение давления наддува). Давление наддува стало соответствовать расчетному (рис. 5).

При пробной поездке аварийный режим больше не включался. Исчезла проблема и с ESP.

Неисправный клапан Bosch 0928400309 в дальнейшем будет заменен. С клиентом этот вопрос согласован.

Хочется вернуться к логике отображения данных. Вскользь подумал, а может это и правильно, может диагносту и не надо знать, подано питание на клапан или нет. 55% — надув большой, 5% маленький. Все бы неплохо, но с рециркуляцией тогда беда (специально проверил). 95% — машина не прогрета (рис. 6), и рециркуляции практически нет (проверял вакуумметром), вакуум не подается к исполнительному механизму. 65% — прогретый двигатель, холостой ход, рециркуляция работает.

Конечно, этот метод отображения данных я запомню. Но когда чинишь технику, которая сконструирована по законам механики и электротехники, хотелось бы, чтобы дилерская программа корректно отображала эти законы. Тогда будет меньше путаницы. Возможно, диагносту дилерского центра это все давно известно. Но большинству подобная информация достается по крупицам из интернета или практической наработкой.

А. Яниславский, «Автомастер»

Турбоннадув воздуха | Турбонаддув
НАЗНАЧЕНИЕ
Предназначен для подачи дополнительного воздуха в цилиндры при помощи турбонагнетателя, приводимого в действие отработанными газами, для увеличения мощности и крутящего момента за счёт повышения количества топливовоздушной смеси в цилиндрах при сохранении литрового объема двигателя.
ПРИНЦИП РАБОТЫ
Двигатели с наддувом воздуха в цилиндры оснащены системами впрыска топлива, которые позволяют реализовать все возможности форсировки двигателя. Если степень форсирования характеризовать литровой мощностью, то у двигателей с наддувом она на 30 — 40 % выше, чем у атмосферных.
Разные производители, в зависимости от конструкции двигателя, применяют различные схемы наддува воздухом. Основным элементом в схеме является турбокомпрессор, включающий турбину и компрессор, расположенных на одном валу. Приводные лопасти турбины находятся в выпускном коллекторе и вращаются потоком раскалённых отработанных газов. Нагнетающий компрессор находится во впускном коллекторе — засасывает воздух через воздушный фильтр, сжимает его и подаёт в цилиндры двигателя. Для создания избыточного давления во впускном коллекторе (0,1-0,2 мПа), колесо компрессора должно иметь частоту вращения 80 -120 тыс. об\мин (в дизельных двигателях — до 200 тыс.об\мин).
Во впускном коллекторе установлен датчик давления наддува, который информирует ЭБУ двигателем о текущем давлении. При превышении максимальных значений из-за опасности повреждения деталей двигателя, ЭБУ двигателем подаёт сигнал на клапан ограничения давления, который открывает обводной канал и часть отработанных газов минует приводные лопасти турбины, и тем самым уменьшается скорость вращения и нагнетания давления. При помощи этого же клапана можно обеспечить устойчивую работу двигателя на холостом ходу и на режимах максимальных нагрузок. Такая конструкция является нагнетателем с перепуском ОГ.
Двигатели с наддувом имеют меньшую геометрическую степень сжатия и, она обычно не превышает значение 8,5. Па выходе из компрессора воздух имеет повышенную температуру, снижающую плотность заряда, поэтому для улучшения наполнения цилиндров применяют промежуточное (после компрессора) охлаждение воздуха. Для этого применяется специальный радиатор (интеркуллер), в котором воздух охлаждается. В связи с тем, что количество топливовоздушной смеси в цилиндрах увеличивается при сохранении рабочего объема, увеличивается и количество выделившегося при сгорании тепла. Температура и давление в цилиндрах повышено, поэтому необходимо более прочные детали цилиндропоршневой группы и, соответственно, усиленная система охлаждения. Использование турбокомпрессора приводит к необходимости применения высокосортных синтетических масел, обеспечивающих смазку подшипников ротора, т.к. компрессор работает при высоких оборотах и температуре. Разрушение подшипников ведёт к утечке масла во впускную и выпускную системы. Выходит из строя нейтрализатор, детали впускной системы.
Рис. Схема построения системы наддува двигателя: 1 — поступающий в двигатель воздух, 2 — охладитель воздуха, 3 — впускной коллектор, 4 — выпускной коллектору 5 — нейтрализатор, 6 — турбокомпрессор, 7 — клапан до жиг а отработанных газов (EGR), 8 — датчик положения клапана
Существуют и другие конструкции. Нагнетатель с изменяемой геометрией турбины позволяет ограничить поток ОГ через турбину при помощи подвижных направляющих лопаток, изменяющих направление движения потока ОГ. Такая конструкция применяется в основном на дизельных двигателях.
Нагнетатель с дросселированием турбины применяется на двигателях легковых а\м малого объема. Управление работой турбины осуществляется путём изменения сечения воздушных каналов, подводимых к лопастям турбины. Через встроенный в корпус турбины клапан можно перепускать ОГ мимо лопастей турбины.
РАСПОЛОЖЕНИЕ
Расположен сразу за выпускным коллектором.
НЕИСПРАВНОСТИ
Закоксовывание масляных каналов смазки компрессора приводит к выходу из строя подшипников оси компрессора. Ось может заклинить.
МЕТОДИКА ПРОВЕРКИ
В условиях автосервиса можно проверить лишь подвижность оси компрессора, целостность лопастей, наличие масла в каналах смазки. Проверить давление наддува во впускном коллекторе на разных режимах работы двигателя. Ранее наддув применялся даже на карбюраторных двигателях.
На рисунке приведена схема построения системы наддува карбюраторного двигателя автомобиля РОВЕР Маэстро.
Рис. Схема турбонаддува воздуха автомобиля РОВЕР: 1 — охладитель надувного воздуха; 2 — клапан сброса давления наддува; 3 — карбюратор; 4 — к регулятору давления топлива; 5 — турбокомпрессор; 6 — регулятор сброса оборотов турбины; 7 — вакуумная диафрагма клапана сброса давления наддува; 8 — воздушный термометр.
РЕМОНТ
Ремонт возможен только в специализированных центрах.
В чем разница между датчиком давления и датчиком давления?
Передатчик давления? Датчик давления? Датчик давления? Реле давления? При поиске устройств, которые работают с давлением, вы встретите множество терминов, которые могут сбить с толку кого-то, кто плохо знаком с космосом. Что они собой представляют и чем отличаются друг от друга?
Датчики давления
Датчик давления — это элемент измерительной системы, на который напрямую влияет явление, тело или вещество, несущее величину, которую необходимо измерить, например, в данном случае давление.Например: трубка Бурдона механического манометра. Давление от процесса, с которым соединена трубка Бурдона, нагружает материал, напряжение заставляет трубку деформироваться и раскручиваться, изменяя положение стрелки на циферблатном индикаторе.
Датчик давления
Преобразователь — это устройство, используемое при измерении, которое обеспечивает выходную величину, имеющую заданное отношение к входной величине. Например: тензодатчик, значение сопротивления которого изменяется пропорционально деформации, которую он испытывает, и они обычно используются в датчиках давления в качестве датчиков элемент.При настройке в качестве моста из точильного камня это преобразование напряжения в изменение сопротивления можно использовать для создания выходного дифференциального напряжения.
JCGM 200: 2012 не имеет определения передатчика. Тем не менее, во многих отраслях промышленности передатчиком называют устройство, которое преобразует электрический сигнал низкого уровня от датчика или преобразователя в более высокий уровень или более сложный сигнал, такой как 4-20 мА или цифровой выход. Эти выходы могут передавать на большие расстояния. Некоторые передатчики могут предоставлять дополнительные данные об устройстве или измеряемом процессе в рамках обмена данными.
И окончательный результат …
Вышеупомянутые устройства похожи в том, что они выдают непрерывный сигнал, значения которого связаны с величиной давления, которое устройство измеряет. Последняя категория устройства, реле давления, изменяется только при превышении установленных пороговых значений давления. Как только давление пересекает установленное значение, переключатель размыкает или замыкает цепь. Установленные значения могут указывать, когда давление в системе упало до низкого, например, в системе давления масла в автомобиле, включать лампочку проверки масла или указывать, когда давление может достигать небезопасных высоких значений, подавать сигнал тревоги для активации вентиляции чтобы сбросить избыточное давление.Техническое обучение Пример использования
5 Признаков неисправного датчика давления топлива (и стоимость замены в 2020 г.)
Последнее обновление 1 мая 2020 г.
Датчик давления в топливной рампе (обычно известный как датчик давления топлива) используется во многих дизельных и некоторых бензиновых двигателях .Этот датчик обычно расположен около середины топливной рампы и связан с блоком управления двигателем (ЭБУ), который является центральным компьютером автомобиля.
Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.
Не следует путать с датчиком давления в топливном баке, который расположен внутри или сверху топливного бака.
Итак, что происходит, когда датчик давления в топливной рампе выходит из строя, и как вы узнаете? Продолжайте читать, чтобы узнать, что делает датчик давления топлива, и общие симптомы, которые следует искать при неисправном датчике давления топлива.
Для чего нужен датчик давления топлива?
Назначение этого датчика — отслеживать давление топлива в топливной рампе. Когда датчик обнаруживает эту информацию, данные передаются в блок управления двигателем.
Оттуда компьютер проанализирует данные и внесет необходимые изменения во время впрыска топлива и количество впрыскиваемого топлива. Это обеспечивает оптимальную работу двигателя для текущих условий движения.
Блок управления двигателем укажет правильное количество топлива, необходимое двигателю. Если в камеру сгорания впрыскивается больше топлива, чем необходимо, ваша экономия топлива ухудшается.
Не только это, но и срок службы деталей, связанных с выбросами, уменьшается, а избыточные выбросы углерода выбрасываются в атмосферу.
Поскольку сегодня большинство транспортных средств, используемых на дорогах, сделаны максимально экологически чистыми, это делает датчик давления в топливной рампе жизненно важным компонентом, который должен постоянно оставаться в рабочем состоянии.
Топ 5 симптомов неисправного датчика давления топлива
Если есть проблема с датчиком давления в топливной рампе, блок управления двигателем не сможет выполнять свою работу должным образом. Вот 5 самых распространенных признаков неисправного датчика давления топлива.
# 1 — Проверка двигателя
Когда ваш датчик давления в топливной рампе выходит из строя, на приборной панели может загореться сигнальная лампа «Проверьте двигатель». Этот свет включается всякий раз, когда блок управления двигателем обнаруживает проблему в автомобиле, которая каким-либо образом влияет на двигатель.
Это не всегда означает, что двигатель неисправен, а скорее означает что-то еще в транспортном средстве, которое не позволяет ему выполнять свою работу должным образом. Вы, вероятно, сначала не узнаете, что это датчик давления в топливной рампе, но использование диагностического сканирующего прибора часто может подтвердить проблему.
P0190, P0191, P0192, P0193 и P0194 являются наиболее распространенными кодами DTC, указывающими на проблему с датчиком топливной рампы.
# 2 — Проблемы с запуском двигателя
Если у вас неисправный датчик давления в топливной рампе, ЭБУ не отправит нужное количество топлива в двигатель.Это затруднит запуск вашего автомобиля.
Когда эта проблема возникает впервые, возможно, потребуется несколько попыток провернуть двигатель перед его запуском. Но по мере того, как проблема становится все хуже, потребуется все больше и больше попыток, чтобы начать. В конце концов двигатель вообще не заводится.
# 3 — Слабое ускорение
Когда вы нажимаете педаль газа, а автомобиль не ускоряется, как положено, у вас может быть неисправный датчик давления топлива.
Блок управления двигателем не может правильно передать сигнал в топливную систему, потому что он получает неточную информацию от датчика. Это означает, что он не будет знать, как удовлетворить потребности двигателя в топливе.
# 4 — Глохнет
Двигатель может заглохнуть из-за того, что датчик давления в топливной рампе становится все хуже. Вы едете, и вдруг ваш двигатель заглохнет. Он также может заглохнуть на холостом ходу.
Это сделает вождение чрезвычайно трудным (и опасным) и должно побудить вас что-то с этим делать.Немедленно отвезите свой автомобиль в ближайший автомагазин и замените датчик, если это окажется причиной.
# 5 — Плохое топливо Пробег
Когда датчик давления топлива не работает должным образом, вы заметите значительное снижение расхода топлива и пробега.
Либо ваш блок управления двигателем будет отправлять слишком много топлива, либо недостаточно топлива через топливную рампу в камеру сгорания. Вы быстро заметите больше поездок на заправку и больше денег из своего кармана.
Автомобили большего размера обычно больше всего замечают снижение расхода топлива. Например, экономия топлива двигателя Duramax будет затронута более заметно, чем что-то вроде Honda Civic.
Стоимость замены датчика топлива
Стоимость замены датчика давления в топливной рампе может незначительно варьироваться в зависимости от марки и модели вашего автомобиля. В среднем, вы заплатите от 200 до 340 долларов за замену датчика давления в топливной рампе.
Только детали обойдутся вам примерно в 60–100 долларов, а затраты на рабочую силу для замены датчика будут стоить от 140 до 240 долларов.
Конечно, вы обычно будете платить больше, если дилерский центр будет выполнять эту работу, а не независимый механик. Если у вас нет достаточного опыта в ремонте автомобилей, в большинстве случаев вам не следует пытаться произвести замену самостоятельно.
Датчики давления для любого применения
От медицинских, климатических и промышленных приложений до решений для автомобильной промышленности — сегодня диапазон применения современных датчиков давления охватывает практически любую область, где применяются высокие технологии.Это часто требует индивидуальных решений для конкретных клиентов. Наш разнообразный и всесторонний опыт применения делает First Sensor идеальным оборудованием для модернизации ваших систем с помощью новейшей, специально разработанной технологии измерения давления.
Наше внимание всегда уделяется вашим требованиям. Это позволяет нам обеспечивать широкий спектр отраслей промышленности индивидуальными решениями — от высокопроизводительных платформенных датчиков давления для пневматики и гидравлики и автоматизации промышленных объектов до специальных конструкций для узкоспециализированных приложений в медицинской технике.
Запрос продукта
Высокоточные датчики давления и преобразователи давления для воздуха, газов и жидкостей

Пьезорезистивные датчики давления
Наши пьезорезистивные датчики давления для воздуха и газов (на печатной плате) основаны на пьезорезистивном принципе измерения. Четыре электрических резистора соединены как измерительные мосты на кремниевой мембране сенсора.
Характеристики:
Диапазоны давления : 0.От 25 мбар до 10 бар
Диапазон температур : от -20 ° C до +85 ° C
Общая точность : лучше 0,5%
Аналоговые и цифровые выходные сигналы : i ² C и SPI

Преобразователи давления
В преобразователях давления для жидкостей мы используем ячейки для измерения давления из керамики или нержавеющей стали. Это обеспечивает долгий срок службы даже в различных агрессивных средах.
Характеристики:
Диапазон измерения : от 100 мбар до 400 бар
Диапазон температур : от -40 ° C до +85 ° C
Степень защиты : до IP 67
Многие технологические присоединения (NPT и UNF)
В медицине и системах отопления, вентиляции и кондиционирования воздуха высокочувствительные датчики сверхнизкого перепада давления на основе расхода от 25 Па дополняют наш ассортимент продукции.
Принцип работы наших датчиков дифференциального давления для очень низкого давления и высокой чувствительности:
Наш обширный ассортимент датчиков позволяет измерять абсолютное и дифференциальное давление с точностью до миллибара.
Помимо рентабельности, наши разработки датчиков характеризуются гибкостью, ориентированной на клиента.
При выборе подходящего датчика давления важно знать требуемый диапазон давления и тип физического измерения.Это также позволяет комбинировать датчики давления, клапаны и другие датчики в точно настроенные сенсорные системы — например, в медицинских устройствах для вентиляции, анестезии, диализа и инфузии или для лечения апноэ во сне.
Подробнее об использовании датчиков давления в медицинской технике
В тесном сотрудничестве с нашими клиентами мы реализуем решения, отвечающие самым высоким индивидуальным требованиям — и это на любом этапе разработки: от чистых датчиков до адаптированных компонентов и узкоспециализированных разработок для компаний по всему миру.
First Sensor Датчики давления и преобразователи давления для всех отраслей и приложений
Вам нужны датчики дифференциального давления небольших размеров или с высокой точностью? Ориентируется ли заказчик на определенные типы форматов сигналов и интерфейсов? Или датчик будет подвергаться воздействию суровых условий окружающей среды? Вы хотите создать полную инфраструктуру из разных датчиков? У First Sensor есть подходящее решение для вас.

Экологическая инженерия
Датчики повышают безопасность и сокращают эксплуатационные расходы — явное конкурентное преимущество! Метеостанции, регистраторы данных, системы измерения высоты, гидрология, топливные элементы, заводы по производству биомассы и т. Д.

Измерительная техника и аналитика
Обнаружение утечек, газоизмерительное оборудование, а также приборы медицинской диагностики и биологического анализа.

Датчики давления — от стандартных до специализированных
Благодаря нашему межотраслевому ноу-хау, First Sensor открывает вам беспрецедентный диапазон возможностей для реализации даже самых сложных и требовательных приложений.Изначально вы можете выбрать один из трех вариантов:
Без настроек : Вы выбираете нашу обширную, испытанную и проверенную стандартную линейку датчиков давления.
Незначительные корректировки : Вы приобретаете у нас датчики давления и заставляете нас откалибровать и запрограммировать датчики из нашего стандартного портфеля продуктов специально для желаемого диапазона давления.
Индивидуальное решение : Вы заказываете полную патентованную разработку — от концепции и первоначального подтверждения концепции до разработки прототипа и серийного производства.
Наши специалисты всегда реализуют требования с учетом всех соответствующих стандартов и стандартов качества, всегда точно адаптированные к рынкам, на которых работают соответствующие клиенты — например, с диапазонами давления от вакуума до высокого давления, с индивидуальными цифровыми и аналоговыми интерфейсы и порты давления, определяемые заказчиком.
First Sensor Датчики давления и преобразователи давления — решающие преимущества качества
Современные датчики давления должны не только работать точно в течение длительного времени, но и выдерживать широкий диапазон нагрузок.Мобильные приложения, например, часто требуют особо прочной конструкции и одновременного усиления аналоговых и цифровых выходных сигналов.
Эксперты
First Sensor знают из давних отношений с клиентами, что важно с точки зрения разработки и внедрения датчиков давления. Наши решения на основе печатных плат обеспечивают долгосрочную стабильность и точность даже в самых сложных условиях.
Вот как клиенты получают выгоду от датчиков давления First Sensor:
Межотраслевой опыт : First Sensor понимает специфические требования приложений в широком спектре отраслей и может быстро предоставить современные и индивидуальные решения.
Обеспечение качества : Вся разработка и производство датчиков давления, сенсорных элементов и компонентов осуществляется непосредственно на предприятии First Sensor.
Упаковка : First Sensor предлагает уникальное межотраслевое ноу-хау в области датчиков давления, ориентированный на применение выбор оптимальных материалов, а также упаковку интегральных схем для всех компонентов.
Калибровка : Точная характеристика измерений (измерение давления, температуры, стабильности, электрических параметров) и калибровка датчиков давления для необходимого диапазона давления и температуры.
Долговечность и стабильность : Благодаря индивидуальному выбору обрабатываемых материалов, датчики давления First Sensor работают точно и надежно в долгосрочной перспективе.
Быстрая доступность : Наши гибкие производственные мощности и сложные логистические процессы гарантируют быстрое предоставление нашей продукции.
Узнайте больше об интегрированных производственных услугах First Sensor
Хотите узнать больше о различных перспективах, которые могут предложить вам инновационные, надежные и долговечные сенсорные решения First Sensor? Свяжитесь с нами!
Запрос продукта
Проблема с высоким входным напряжением цепи датчика атмосферного давления в коллекторе (MAP)
P0108 Определение кода неисправности
Цепь датчика атмосферного давления в коллекторе (MAP), проблема высокого напряжения на входе
Что означает код P0108
P0108 — это код проблемы с датчиком электрической цепи MAP, имеющим слишком высокое напряжение на входе в блок управления двигателем (ECU).Это означает, что входное напряжение на блоке управления двигателем слишком велико и что оно находится в неправильном диапазоне для правильной работы двигателя с входными сигналами датчика массового расхода воздуха (MAF) и переключателя положения дроссельной заслонки (TPS).
Что вызывает код P0108?
Входной сигнал цепи MAP в ЭБУ слишком высокий. Проблема может иметь несколько причин:
Источник проблемы заключается в том, что входное напряжение диапазона датчика выше, чем требуется для ЭБУ, обычно выше 5 вольт.
Самая частая проблема — неисправный датчик MAP.
Проводка или разъем могут быть плохими или иметь плохое соединение, или могут быть слишком близко к компонентам с более высоким потреблением напряжения, особенно генераторам, проводам зажигания и т. Д., Что вызывает повышенные показания напряжения. Плохое электрическое заземление также может вызвать проблемы.
Возможно, датчик просто работает вне допустимого диапазона из-за возраста или повреждения внутренних компонентов датчика.
Датчики MAP должны работать в определенных диапазонах, чтобы отправлять правильные сигналы для ЭБУ для координации с датчиком положения дроссельной заслонки, чтобы он мог правильно отрегулировать для правильной работы двигателя.Указанный диапазон составляет от 0,5 до 5 вольт.
Если двигатель не в хорошем состоянии, отсутствует, имеет низкое давление топлива или внутренняя проблема с двигателем, такая как сгоревший клапан, эти вещи могут помешать датчику MAP получить правильный выходной сигнал. ЭБУ тоже может быть плохим, но это бывает редко.
Каковы симптомы кода P0108?
Коду
P0108 обычно предшествует индикатор проверки двигателя, появляющийся на дисплее приборной панели.Автомобиль чаще всего не будет хорошо работать, плохо работать на холостом ходу, неравномерно ускоряться, иметь чрезмерный расход топлива или давать обратный сигнал, потому что датчик MAP и датчик положения дроссельной заслонки не работают вместе.
Как механик диагностирует ошибку P0108?
P0108 диагностируется сканером OBD-II. Затем квалифицированный техник должен сбросить коды неисправностей OBD-II и провести дорожное испытание автомобиля, чтобы убедиться, что код возвращается. Он может наблюдать это, просматривая прямую трансляцию на своем сканере во время вождения.Если код вернется, то механику потребуется провести тест напряжения при включенном ключе, используя мультиметр и убедиться, что на датчик MAP подается напряжение 5 вольт и минимум 0,5 — 1 вольт при закрытой дроссельной заслонке. .
Когда двигатель работает на холостом ходу, он должен иметь минимум 1 вольт на входе в ЭБУ, а затем увеличиваться с увеличением числа оборотов двигателя и нагрузки. Если на холостом ходу напряжения больше 2 В и быстро повышаются до 5 В или выше, то, скорее всего, датчик MAP неисправен и требует замены
Общие ошибки при диагностировании кода P0108
Ошибки диагностики в основном связаны с несоблюдением процедуры проверки.Во-первых, следуйте процедуре диагностики, чтобы убедиться, что напряжение на датчике и от датчика к ЭБУ правильное.
Техник должен убедиться, что выходное напряжение датчика MAP находится в правильном диапазоне, колеблется в зависимости от частоты вращения двигателя и имеет надлежащее напряжение. Напряжение холостого хода обычно составляет от 1 до 1,5 вольт, а полный газ обычно составляет около 4,5 вольт.
Не покупайте новый датчик MAP или блок управления двигателем, если он явно не виноват.
Насколько серьезен код P0108?
Код P0108 приводит к плохой работе двигателя и требует немедленного внимания.Проблема с выходом высокого напряжения датчика MAP может вызвать чрезмерный расход топлива, грубую работу, обратный огонь, затруднения при запуске в определенных обстоятельствах и может вызвать другие повреждения, если продолжать движение.
Часто, если индикатор Check Engine загорается сразу при запуске, система OBD-II может быть сброшена, и автомобиль будет работать нормально.
Какой ремонт может исправить ошибку P0108?
Наиболее частые возможные ремонты для устранения кода P0108 следующие:
Проверьте код с помощью сканера.Затем сбросьте коды неисправностей и проведите дорожное испытание с подключенным сканером с потоковой передачей данных в реальном времени.
Если код P0108 возвращается, выполните процедуру проверки.
Проверьте напряжение датчика MAP, которое обычно составляет 5 вольт на входе и 0,5 на выходе на холостом ходу и максимум 5 вольт на блок управления двигателем. Также проверьте электрический разъем и проводку. Отсоедините электрический разъем, а затем снова установите его, чтобы обеспечить новое электрическое соединение. Затем проверьте выходное напряжение на датчике MAP, чтобы убедиться, что оно находится в правильном диапазоне.
На этом этапе необходимо определить, неисправен ли датчик MAP, и если у него нет или неправильный выходной сигнал, то замените датчик. Если все проверки в порядке, необходимо провести заключительный тест, чтобы определить, неисправен ли ЭБУ.
Многие автомобили с пробегом более 100 000 имеют кратковременные проблемы с датчиками, которые обычно возникают при запуске или длительных стрессовых ситуациях в трансмиссии.
Если загорается контрольная лампа двигателя и кажется, что автомобиль работает нормально, систему OBD-II можно сбросить с помощью сканера, и проблема может больше не возникать.Вот почему так важно проверить неисправность и сбросить ее перед ремонтом.
Нужна помощь с кодом P0108?
YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.
коды неисправностей
P0108
Проверьте свет двигателя
Датчик давления наддува с датчиком температуры
Группа компаний Bosch Bosch Motorsport
Английский
Немецкий
Английский
Мобильные решения Bosch Дом
Дом
Основные особенности
Персонализированная мобильность
Мобильность как услуга
Комфортная зарядка
Идеально без ключа
Автоматизированная мобильность
ESP — путь к безопасности дорожного движения
Системы помощи водителю для грузовых автомобилей
Sense Закон
На пути к безаварийной езде на мотоцикле
Проекты и инициативы
Подключенная мобильность
Устройство Интернета вещей на колесах
Архитектура E / E
Автомобильный компьютер
Подключенный автомобиль
Подключенные сервисы Обновления
более
воздух
Интеллектуальное сельское хозяйство
Трансмиссия и электрифицированная мобильность
Сочетание трансмиссии для улучшения качества воздуха
Прорыв в области электромобильности
Городская мобильность и качество воздуха
Производительность и удовольствие от вождения
Продукция и услуги
Легковые автомобили и легкие коммерческие автомобили
Силовые агрегаты
Электропривод
Высоковольтные гибридные системы
Гибридные решения Системы 48 В
Топливный элемент- электромобиль
решения для трансмиссии eCityTruck
Прямой впрыск бензина
Впрыск топлива через порт бензина
Сжатый природный газ
Система Common Rail (соленоид)
Система Common Rail (пьезо)
Система очистки выхлопных газов Denoxtronic
Очистка выхлопных газов с использованием технологии двойного впрыска
Системы привода Flex Fuel
Управление температурой для гибридных систем и электроприводов
Управление температурой для двигателей внутреннего сгорания
Технология передачи
Трансмиссия DH-CVT
Датчики трансмиссии
Системы накаливания
Автоматизированное вождение
Ассистент движения в пробках
Ассистент движения на шоссе
Локализация для автоматизированного вождения
Дорожная сигнатура
Состояние автомобильного компьютера DASy
Автоматическая парковка
Автоматическая парковка служащим
Функции парковки в домашней зоне
Функции парковки в гараже
Дистанционный ассистент парковки
Системы помощи водителю
Ассистент смены полосы движения
Предупреждение о выезде с полосы
Ассистент движения по полосе
Автоматическое экстренное торможение
Автоматическое экстренное торможение уязвимых участников дорожного движения
Предупреждение о перекрестном движении сзади
Информация о дорожных знаках
Интеллектуальный хедлай ght control
Адаптивный круиз-контроль
Облачное предупреждение водителя о неправильном пути
Ассистент зоны строительства
Обнаружение сонливости водителя
Уклоняющаяся опора рулевого управления
Экстренное торможение при маневрировании
Многокамерная система
Парковочный ассистент
Парковочный ассистент Assist
Система заднего вида
Обнаружение слепых зон
Системы безопасности вождения
Система безопасности прицепа
Антиблокировочная тормозная система (ABS)
Усиление тормозов и распределение тормозного усилия
Электронная программа стабилизации (ESP®)
Система защиты пешеходов
Система защиты пассажиров
Интегрированные системы безопасности
Рекуперативные тормозные системы
Стеклоочистители
Встроенный силовой тормоз
Интерьер и кузов системы
Решения для информационно-развлекательной системы и кабины
Системы отображения и взаимодействия
Электроника кузова
Приводы комфорта
Системы контроля салона
Системы рулевого управления
Системы электроусилителя рулевого управления
Решения для подключения
Центральный шлюз
Блок управления V2X Connectivity
Perfectly keyless
Connected horizon
mySPIN
Коммерческие автомобили
Системы силовых агрегатов
Решения eCityTruck с силовыми агрегатами
Решения с электроприводом eRegioTruck
Решения с электроприводом 9012 eRegioTruck
Система Common-Rail CRSN
Система Common-Rail MD / OHW
Очистка выхлопных газов с технологией двойного впрыска 901 25
Вспомогательные системы для водителя
Интеллектуальное управление фарами
Предупреждение о выезде с полосы
Ассистент удержания полосы
Ассистент центрирования полосы
Аварийное поддержание полосы
Усовершенствованное экстренное торможение
Информация о дорожных знаках
Предупреждение о столкновении с поворотом
-выкл. информационная система
Адаптивный круиз-контроль
Обнаружение слепых зон
Системы безопасности вождения
Система защиты пассажиров
Системы салона и кузова
Информационно-развлекательные системы
Электронные блоки цифровых зеркал
Цифровая приборная панель
Системы рулевого управления
Гидравлические и электрогидравлические системы рулевого управления
Решения для подключения
Central G ateway
Блок управления подключением
Perfectly Keyless
Решения для подключения V2X
Connected Horizon
Off-Highway и большие двигатели
Силовые агрегаты
Электрифицированные системы трансмиссии Common Rail для больших двигателей с общей магистралью Mod
-90
Система Common-Rail MD / OHW
Система Common-Rail для грузовых автомобилей
Насосная система и насос-форсунка
Компоненты механического впрыска дизельного топлива для больших двигателей
Системы впрыска газа и двухтопливного топлива
Водитель вспомогательные системы
Многокамерная система
Intelligent Planting Solution
Двухколесные автомобили и силовые агрегаты
Системы трансмиссии
Системы управления двигателем
Система привода
Интегрированная система
Приводы eBike
Системы безопасности при езде
Система стабилизации мотоцикла (MSC)
ABS мотоцикла
Полуактивная система управления демпфированием
Системы помощи водителю
Расширенные системы помощи водителю
Приборы и информационно-развлекательная система
Приборы и информационно-развлекательная система
Системы визуализации для электровелосипедов
Подключенные услуги и системы
Мобильные услуги
Решение для управления транспортными средствами
Подключаемая парковка на основе
Предиктивная диагностика
Охраняемая парковка для грузовиков
Решения для зарядки с подключением
Удобная зарядка
Услуги по зарядке
Корпоративная зарядка 90 125
Аккумулятор в облаке
Услуги по разработке
Инженерные услуги
Центр инженерных испытаний
Испытательный полигон
Запасные части и
услуги мастерской
Программное обеспечение Мастерская
Диагностическое оборудование
Ремонт электроники
Услуги мастерской
Концепции мастерских
Bosch Car Service
AutoCrew
Классические автомобили
Промышленные элементы и компоненты
Датчики MEMS
ИС
ИС
Отраслевые решения
Товары и услуги
Коммерческие автомобили
Силовые агрегаты
Природный газ
Датчик давления наддува с датчиком температуры
Дом
Дом
Основные особенности
Персонализированная мобильность
Мобильность как услуга
Комфортная зарядка
Идеально без ключа
Автоматизированная мобильность
ESP — путь к безопасности дорожного движения
Системы помощи водителю для грузовых автомобилей
Sense Закон
На пути к безаварийной езде на мотоцикле
Проекты и инициативы
Подключенная мобильность
Устройство Интернета вещей на колесах
Архитектура E / E
Автомобильный компьютер
Подключенный автомобиль
Подключенные службы Обновления
более
воздух
Интеллектуальное сельское хозяйство
Трансмиссия и электрифицированная мобильность
Сочетание трансмиссии для улучшения качества воздуха
Прорыв в области электромобильности
Городская мобильность и качество воздуха
Производительность и удовольствие от вождения
Продукция и услуги
Легковые автомобили и легкие коммерческие автомобили
Силовые агрегаты
Электропривод
Высоковольтные гибридные системы
Гибридные решения Системы 48 В
Топливный элемент- электромобиль
решения для трансмиссии eCityTruck
Прямой впрыск бензина
Впрыск топлива через порт бензина
Сжатый природный газ
Система Common Rail (соленоид)
Система Common Rail (пьезо)
Система очистки выхлопных газов Denoxtronic
Очистка выхлопных газов с помощью технологии двойного впрыска
Системы привода Flex Fuel
Управление температурой для гибридных систем и электроприводов
Управление температурой для двигателей внутреннего сгорания
Технология трансмиссии
Трансмиссия DH-CVT
Датчики трансмиссии
Системы накаливания
Автоматическое вождение
Ассистент движения в пробках
Ассистент движения на шоссе
Локализация для автоматизированного вождения
Дорожная подпись
DASy автомобильный компьютер состояние
Predictive
Автоматическая парковка
Автоматическая парковка служащим
Функции парковки в домашней зоне
Функции парковки в гараже
Дистанционный ассистент парковки
Системы помощи водителю
Ассистент смены полосы движения
Предупреждение о выезде с полосы
Ассистент движения по полосе Автоматическое экстренное торможение
Автоматическое экстренное торможение уязвимых участников дорожного движения
Предупреждение о перекрестном движении сзади
Информация о дорожных знаках
Интеллектуальный хедлай ght control
Адаптивный круиз-контроль
Облачное предупреждение водителя о неправильном пути
Ассистент зоны строительства
Обнаружение сонливости водителя
Уклоняющаяся опора рулевого управления
Экстренное торможение при маневрировании
Многокамерная система
Парковочный ассистент
Парковочный ассистент Assist
Система заднего вида
Обнаружение слепых зон
Системы безопасности вождения
Система безопасности прицепа
Антиблокировочная тормозная система (ABS)
Усиление тормозов и распределение тормозного усилия
Электронная программа стабилизации (ESP®)
Система защиты пешеходов
Система защиты пассажиров
Интегрированные системы безопасности
Рекуперативные тормозные системы
Стеклоочистители
Встроенный силовой тормоз
Интерьер и кузов системы
Решения для информационно-развлекательной системы и кабины
Системы отображения и взаимодействия
Электроника кузова
Приводы комфорта
Системы контроля салона
Системы рулевого управления
Системы электроусилителя руля
Решения для подключения
Центральный шлюз Блок управления V2X Connectivity
Perfectly keyless
Connected horizon
mySPIN
Коммерческие автомобили
Системы силовых агрегатов
Решения для трансмиссии eCityTruck
Решения с электроприводом ERegioTruck
Решения с электроприводом 9012 eRegioTruck 9012 Система Common-Rail CRSN
Система Common-Rail MD / OHW
Очистка выхлопных газов с технологией двойного впрыска 901 25
Вспомогательные системы для водителя
Интеллектуальное управление фарами
Предупреждение о выезде с полосы
Ассистент удержания полосы
Ассистент центрирования полосы
Аварийное поддержание полосы
Усовершенствованное экстренное торможение
Информация о дорожных знаках
Предупреждение о столкновении с поворотом
-выкл. информационная система
Адаптивный круиз-контроль
Обнаружение слепых зон
Системы безопасности вождения
Система защиты пассажиров
Внутренние и кузовные системы
Информационно-развлекательные системы
Цифровая электроника приборной панели
Цифровая приборная панель
Системы рулевого управления
Гидравлические и электрогидравлические системы рулевого управления
Решения для подключения
Central G ateway
Блок управления подключением
Perfectly keyless
Решения для подключения V2X
Connected horizon
Off-Highway и большие двигатели
Силовые агрегаты
Электрифицированные системы трансмиссии Common Rail для больших двигателей с общей магистралью Mod
-90
Система Common-Rail MD / OHW
Система Common-Rail для грузовых автомобилей
Насосная система и насос-форсунка
Компоненты механического впрыска дизельного топлива для больших двигателей
Системы впрыска газа и двухтопливного топлива
Водитель вспомогательные системы
Многокамерная система
Intelligent Planting Solution
Двухколесные автомобили и силовые агрегаты
Системы трансмиссии
Основы Датчик давления в аэрокосмической отрасли для летных испытаний
Многие из нас в какой-то момент своей жизни путешествовали на самолете.Даже если вы никогда не ступали в самолет, вы наверняка видели их на протяжении всей своей жизни. Независимо от того, летали вы раньше или нет, большинство из нас может согласиться, что мы никогда не тратили много времени на размышления о том, как они работают. Поддержание самолета или любого другого самолета в воздухе — сложный процесс, требующий особого оборудования. Датчик давления — это часть оборудования, которая участвует в процессе полета всех самолетов.
В частности, определенный тип преобразователя используется на этапе постройки самолета, до его завершения, во время летных испытаний.Этот специализированный элемент оборудования, участвующий в этом процессе испытаний, называется датчиком давления в аэрокосмической отрасли, который мы предлагаем здесь, в Validyne.
Как они работают?
Преобразователи давления могут также называться преобразователями, датчиками, индикаторами, пьезометрами и манометрами. Независимо от названия, функция по сути одна и та же. Устройство работает, чтобы преобразовать одну форму энергии в другую. Обычно он преобразует сигнал одной формы энергии в сигнал другой формы.Преобразователи давления в аэрокосмической отрасли могут быть представлены во многих различных семействах в зависимости от области применения.
Терминология
Существует множество отраслевых материалов о датчиках давления и аэрокосмической промышленности. Если вы хотите больше узнать об этом, вот несколько ключевых терминов, о которых следует помнить:
Диапазон: от минимального до максимального давления, которое можно точно измерить с помощью преобразователя
Возможность выхода за пределы диапазона: максимальная величина или давление, которое вы можете приложить к датчику, не вызывая изменения рабочих характеристик
Давление разрыва: давление жидкости, при котором можно ожидать механического отказа или утечки жидкости из преобразователя.
FSO: также известный как выход полной шкалы, изменение выходных сигналов, когда датчик работает в калиброванном диапазоне от минимального до максимального давления при определенной температуре
Нулевой дисбаланс: остаточный выходной сигнал возбужденного преобразователя без приложенного давления
Аэрокосмическая промышленность
В Validyne мы располагаем датчиками давления, которые могут удовлетворить потребности авиакосмической промышленности в летных испытаниях.

Разное
