Неисправности датчиков УМЗ-42164 Евро-4 с МИКАС 12.3 на ГАЗель
При работе двигателя УМЗ-42164 Евро-4 на автомобилях ГАЗель Бизнес и Соболь Бизнес, ЭБУ МИКАС 12.3 регулярно проверяет исправность используемых системой управления датчиков.
Неисправности датчиков системы управления двигателем УМЗ-42164 Евро-4 с ЭБУ МИКАС 12.3 на автомобилях ГАЗель Бизнес и Соболь Бизнес, расшифровка кодов ошибок.
Необходимым условием проверки исправности датчиков является напряжение питания ЭБУ МИКАС 12.3, находящееся в пределах 5-16 В. При выходе напряжения за указанные пределы ЭБУ МИКАС 12.3 фиксирует ошибки Р0562 и Р0563. При напряжении бортовой сети более 25 В блокируется работа форсунок и катушек зажигания. А при штатной работе двигателя напряжение бортовой сети используется в качестве дополнительного параметра в алгоритмах управления исполнительными механизмами.
Датчик положения коленчатого вала ДПКВ, основные неисправности и кода ошибок.
Измеряет скорость вращения двигателя и используется для определения момента формирования импульсов зажигания и впрыска.
А также для определения неравномерности вращения двигателя и обнаружения пропусков воспламенения топливной смеси. За счет наличия датчика положения распределительного вала валов ДПРВ, при выходе из строя датчика коленчатого вала двигатель УМЗ-42164 Евро-4 сохраняет работоспособность в аварийном режиме.
Обрыв цепи ДПКВ идентифицируется по отсутствию сигнала (импульсов) с этого датчика при наличии импульсов с ДПРВ при работающем двигателе. При этом фиксируется ошибка Р0335.
Ошибка синхронизации датчика коленчатого вала (код Р0336) определяется, если при работающем двигателе посчитанное датчиком количество зубцов задающего диска (диска синхронизации) отличается от 58. В случае если обороты двигателя превышают 6400 об/мин, фиксируется код ошибки Р0219. При этом ЭБУ МИКАС 12.3 ведет учет времени работы двигателя при повышенных оборотах.
Датчик положения распределительного вала ДПРВ, основные неисправности и кода ошибок.
ДПРВ двигателя УМЗ-42164 Евро-4 используется для точного определения порядка следования фаз работы двигателя.
А также является контрольным для ДПКВ. При отсутствии импульсов с этого датчика ЭБУ МИКАС 12.3 фиксирует код ошибки Р0341. Топливные форсунки и катушки зажигания переходят в попарный режим работы.
Датчик положения дроссельной заслонки ДПДЗ, основные неисправности и кода ошибок.
Размещен на патрубке дроссельной заслонки и представляет собой потенциометр, сопротивление которого изменяется в соответствии с изменением угла открытия дроссельной заслонки. Конструктивно датчик положения дроссельной заслонки может иметь одну или две резистивные дорожки. Соответственно, при использовании датчика с двумя резистивными дорожками ЭБУ МИКАС 12.3 сравнивает сигналы обеих дорожек.
При выходе разницы между напряжениями за разрешенные пределы (3 %) ЭБУ МИКАС 12.3 фиксирует код ошибки Р0221. Напряжение с ДПДЗ должно находится в пределах 0,20-4,78 В. При выходе напряжения за указанные пределы, соответственно, фиксируются коды ошибок Р0122, Р0123, Р0222, Р0223. В случае использования датчика с двумя дорожками при появлении ошибок Р0122, Р0123 положение дроссельной заслонки определяется по сигналу со 2-й дорожки.
А при ошибках Р0222 и Р0223 — по 1-й дорожке.
При неисправностях ДПДЗ с одной дорожкой режим холостого хода определяется по значению основного параметра нагрузки двигателя. При этом запрещены режим продувки при запуске двигателя, а также не включается режим максимального открытия дроссельной заслонки. В случае неисправности обеих дорожек на ДПДЗ с двумя дорожками выключается питание электропривода дроссельной заслонки.
Датчик положения педали акселератора ДППА, основные неисправности и кода ошибок.
ДППА представляет собой потенциометр, меняющий свое состояние в соответствии с нажатием на педаль акселератора. Датчик расположен в педали акселератора. Аналогично ДПДЗ может использоваться ДППА с одной или двумя дорожками. В последнем случае, если степень нажатия на педаль, рассчитанная по 1 -й и 2-й дорожкам, отличается более чем на 3 %, ЭБУ МИКАС 12.3 фиксирует код ошибки Р1221.
Диапазон корректных значений выходного сигнала ДППА — 0,20-4,78 В. При выходе сигнала за эти пределы выставляются коды ошибок Р1122, Р1123, Р1222, Р1223 соответственно.
Реакция ЭБУ МИКАС 12.3 на неисправности датчика положения педали акселератора аналогична неисправностям ДПДЗ. Кроме того, при неисправном датчике положения педали акселератора режим холостого хода включен постоянно.
Датчики кислорода ДК, основные неисправности и кода ошибок.
В выхлопной системе двигателя УМЗ-42164 Евро-4 на автомобилях ГАЗель Бизнес и Соболь Бизнес используются два датчика кислорода с подогревом чувствительного элемента. Это ускоряет выход датчиков на рабочий режим. ДК № 1 (основной) установлен в выпускном коллекторе. ДК № 2 (контрольный) — после нейтрализатора отработанных газов. Данные с ДК используются для управления формированием топливовоздушной смеси. А также для контроля состояния нейтрализатора отработанных газов (ДК № 2).
При работе двигателя ЭБУ МИКАС 12.3 проверяет исправность цепей нагревателей чувствительных элементов (ошибки Р0135, Р0141). При возникновении ошибок подогрев чувствительного элемента выключается и контролирует уровни выходных сигналов ДК.
Ошибки Р0131, Р0132, Р0137, Р0138 возникают, если напряжение с соответствующего датчика менее 0,05 В или выше 2,90 В более 2 секунд.
Схема подключения ЭБУ МИКАС 12.3, каталожный номер 42164.3763001, к электронной системе управления двигателем УМЗ-42164 Евро-4 на ГАЗель Бизнес и Соболь Бизнес.
Дополнительно для основного ДК проверяется его активность (ошибка Р0134) и время отклика (ошибка Р0133). Контроль исправности датчиков кислорода производится при температуре охлаждающей жидкости выше 50 градусов (зависит от настроек ПО ЭСУД). При проверке активности основного ДК фиксируется код ошибки Р0134, если выходной сигнал датчика находится в диапазоне 0,35-0,55 В в течении 240 секунд после запуска двигателя. Либо в течении 20 секунд не зафиксировано каких-либо изменений выходного сигнала датчика. Проверка выполняется на прогретом двигателе в режиме обратной связи по ДК.
Тест старения чувствительного элемента основного ДК выполняется однократно после каждого запуска двигателя при выполнении следующих условий:
— Температура охлаждающей жидкости более 70 градусов.
— Давление воздуха во впускном коллекторе 270-370 мм рт. ст.
— Скорость автомобиля 45-55 км/ч.
— Период изменения уровня выходного сигнала более 0,10 Гц.
Время проведения теста — 20 секунд. ЭБУ МИКАС 12.3 фиксирует код ошибки Р0133, если количество переходов выходного сигнала ДК через границы 0,57 и 0,42 В более чем на 10 единиц отличается от количества переходов через значение 0,495 В. Кроме того, фиксируется код ошибки Р0133, если средняя частота переключения уровня сигнала ДК составляет менее 0,7 Гц. В случае если ошибка Р0133 фиксируется 3 раза, она сохраняется в памяти ЭБУ МИКАС 12.3 с активацией соответствующей контрольной лампы приборной панели.
Датчик абсолютного давления ДАД, основные неисправности и кода ошибок.
По результатам проверки установленного во впускном коллекторе ДАД могут выставляться коды неисправностей Р0107, Р0108 и Р0105. Фиксируются коды ошибок Р0107 и Р0108, если выходное напряжение ДАД составляет менее 0,10 В (PQ107) или превышает 4,90 В (Р108).
Контроль выхода напряжения за указанные пределы выполняется регулярно при работе двигателя.
Проверка корректности сигнала ДАД (Р0105) выполняется при заглушенном двигателе, на основании сравнения его показаний с показаниями датчик атмосферного давления (датчик барокоррекции, устанавливается опционально). Условием фиксации кода ошибки Р0105 является разница в показаниях датчиков более 100 мм рт. ст.
В случаях неисправности ДАД расчет топливоподачи и угла опережения зажигания выполняется по резервным таблицам. Если одновременно с неисправностью ДАД обнаружены неисправности ДПДЗ, расчеты выполняются по режиму холостого хода при частоте вращения коленчатого вала 1100 об/мин.
Датчик атмосферного давления (барокоррекции), основные неисправности и кода ошибок.
Аналогично ДАД контроль исправности установленного в моторном отсеке датчика атмосферного давления на выход за границы допустимого диапазона выполняется постоянно. При падении выходного напряжения ниже 0,10 В или превышении уровня 4,90 В фиксируются коды ошибок Р1107 и Р1108.
В случае неисправности датчика атмосферного давления (или если он не установлен) в качестве базового значения атмосферного давления используется значение 760 мм рт. ст. При котором коэффициент коррекции топливоподачи по атмосферному давлению ВО принимается за 1,000.
Датчик детонации ДД, основные неисправности и кода ошибок.
ДД представляет собой пъезоэлемент, установленный на блоке цилиндров двигателя и фиксирующий высокочастотные колебания, вызываемые детонацией при сгорании топливо-воздушной смеси. Определение детонации выполняется для каждого из цилиндров при условии нахождения числа оборотов двигателя в диапазоне 600-5000 об/мин. Учет сигнала ДД в управляющих алгоритмах выполняется в случае, если после пуска двигателя прошло более 5 минут.
На основании сигнала датчика детонации ЭБУ МИКАС 12.3 двигателя выполняет корректировку значения угла опережения зажигания. В случае если средний сигнал по всем цилиндрам оказывается меньше предопределенного значения, фиксируется код ошибки Р0327.
При наличии ошибок датчика детонации ЭБУ МИКАС 12.3 двигателя не использует алгоритмы гашения детонации и адаптации угла опережения зажигания.
Датчик температуры охлаждающей жидкости ДТОЖ, основные неисправности и кода ошибок.
ДТОЖ представляет собой термистор, установленный в контуре системы охлаждения. При прогреве двигателя его сопротивление уменьшается. Измеренное датчиком значение температуры двигателя используется для корректировки состава топливной смеси, параметров зажигания и диагностики. Корректный диапазон напряжений с ДТОЖ — 0,05-4,95 В. При выходе за указанные пределы ЭБУ МИКАС 12.3 фиксирует коды ошибок Р0117 и Р0118 соответственно.
При температуре охлаждающей жидкости более 109 градусов (перегрев двигателя) фиксируется код ошибки Р0217. В процессе эксплуатации автомобиля ЭБУ МИКАС 12.3 ведет учет времени работы двигателя в перегретом состоянии. В случае если двигатель работает более 30 минут, но измеренное датчиком значение температуры составляет менее 50 градусов, ЭБУ МИКАС 12.
3 фиксирует код ошибки Р0115.
При возникновении ошибок датчика температуры охлаждающей жидкости ЭСУД использует расчетное значение температуры двигателя. Вычисляемое на основании времени работы двигателя и температуры воздуха.
Датчик температуры воздуха ДТВ, основные неисправности и кода ошибок.
ДТВ представляет собой термистор, установленный во впускном коллекторе. При увеличении температуры его сопротивление уменьшается. Конструктивно он совмещен с датчиком абсолютного давления. Аналогично ДТОЖ датчик температуры воздуха используется для коррекции состава топливной смеси, параметров зажигания и диагностики. Корректный диапазон напряжений с ДТВ — 0,05-4,95 В.
При выходе за пределы указанного диапазона ЭБУ МИКАС 12.3 фиксирует коды ошибок Р0112 и Р0113 соответственно. При неисправностях ДТВ используется расчетное значение температуры. Определяемое на основании времени работы двигателя, температуры охлаждающей жидкости и скорости автомобиля.
Датчик неровной дороги ДНД, основные неисправности и кода ошибок.
Датчик неровной дороги, устанавливаемый опционально, представляет собой акселерометр, закрепленный на кузове автомобиля. Он предназначен для исключения некорректного срабатывания алгоритмов определения пропусков зажигания при движении по неровной дороге. Корректный диапазон напряжений с датчика — 0,10-4,90 В. При выходе за указанные пределы ЭБУ МИКАС 12.3 фиксирует кода ошибок Р1606 и Р1607 соответственно.
При выявлении неисправностей датчика неровной дороги отключается функция блокировки топливоподачи при пропусках воспламенения. А параметр ускорения кузова автомобиля принимается за 0 g.
Датчик скорости автомобиля ДС, основные неисправности и кода ошибок.
Датчик скорости автомобиля размещен на коробке передач и используется для определения скорости движения автомобиля с соответствующей корректировкой топливоподачи и других управляющих алгоритмов. При неисправности датчика скорости ЭБУ МИКАС 12.3 фиксирует код ошибки Р0501. Условием возникновения которой является отсутствие импульсного сигнала от датчика при движении автомобиля.
Либо если расчетное значение скорости автомобиля составляет менее 1 км/ч.
Проверка исправности датчика скорости производится при выключенных режимах холостого хода и разгона, давлении воздуха во впускном коллекторе более 600 мм рт. ст, температуре охлаждающей жидкости более 70 градусов и оборотах двигателя более 2500 об/мин.
Неисправен датчик детонации: признаки неисправности, диагностика, ремонт
Современные автомобили с инжектором имеют развитую электронную систему управления двигателем (ЭСУД). В основе такой системы лежит контроллер ЭБУ, который взаимодействуем с целым набором различных датчиков. При этом важнейшими датчиками в такой системе является датчик положения коленвала (ДПКВ), датчик массового расхода воздуха (ДМРВ), ДПДЗ и несколько других.
Если рассматривать датчик детонации (ДД), признаки неисправности этого датчика важно отмечать сразу после их появления, так как игнорирование проблемы может привести к серьезным последствиям для ДВС. Далее мы рассмотрим, где стоит датчик детонации, для чего он нужен и как работает, а также как определить неисправность датчика детонации, выполнить проверку и замену датчика детонации и т.
д.
Содержание статьи
- Как работает датчик детонации и признаки неисправности
- Основные признаки неисправности датчика детонации и проверка
- Замена датчика детонации своими руками
- Подведем итоги
Как работает датчик детонации и признаки неисправности
Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.
Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.
Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв.
Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).
По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя.
- В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.
Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

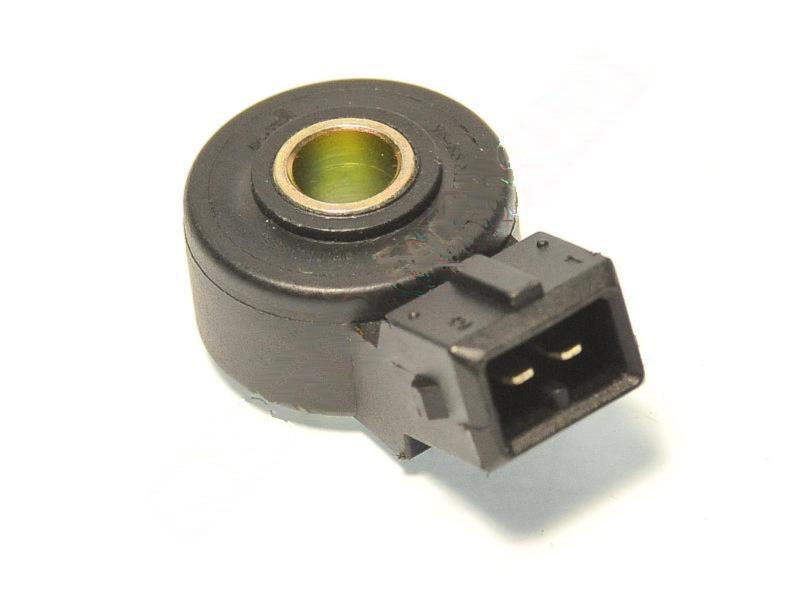

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:
- вибрационную пластину;
- электрический пьезоэлемент;
- проводку;
Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).
Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.
Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя.
Основные признаки неисправности датчика детонации и проверка
Итак, если на приборной панели загорелся «чек», ДВС потерял мощность, а также проявились другие симптомы, это может указывать на выход из строя или сбои в работе датчика детонации. Также при езде двигатель может начать дергаться, плавают обороты двигателя и т.д.
Причин может быть много, начиная с механического повреждения датчика и заканчивая окислением контактов или обрывом проводки. Прежде всего, нужно проверить крепление датчика и состояние провода. Если визуальный осмотр ничего не дает, нужно переходить к углубленной диагностике. Для этого нужно знать, как проверить датчик детонации на автомобиле.
Проверка ДД предполагает знание некоторых тонкостей и нюансов. Прежде всего, компьютерная диагностика далеко не всегда выявляет неисправность этого датчика. Дело в том, что детонация зачастую проявляется при езде или во время выключения зажигания.
Как в первом, так и во втором случае стационарную проверку сложно ли даже невозможно провести.
Более правильным решением будет диагностика датчика детонации без снятия. Чтобы это сделать, сначала мотор прогревают, после чего на холостых оборотах нужно аккуратно постучать металлическим прутком по крепежу датчика.
Если обороты начинают меняться, это указывает на то, что датчик более или менее нормально работает. Конечно, способ не самый точный, а также есть риск повредить сам датчик и его крепеж.
Второй способ – проверка датчика детонации мультиметром. Для этого элемент нужно снять, отсоединить разъем и подключить к выводам мультиметр. Тестер переводят в режим замера напряжения 2 В. Далее металлическим предметом следует постучать по датчику.
Показания на мультиметре должны поменяться с 0 до нескольких десятков милливольт. Если это так, тогда датчик исправен. Кстати, при наличии осциллографа можно точнее проверить качество выходного сигнала. Так или иначе, в ситуации, когда проверка говорит об отсутствии сигнала, необходимо переходить к замене датчика.
Замена датчика детонации своими руками
Хотя ДД крайне редко выходят из строя и имеют ресурс, который зачастую больше ресурса ДВС, в определенных ситуациях датчик может начать сбоить или полностью сломаться. Например, после ДТП или в случае попадания воды.
Подобрав подходящий датчик для замены (важно, чтобы элемент подходил по разъему и другим параметрам), остается только снять старый элемент с автомобиля (если ранее не снимался для проверки) и установить новый.
Рекомендуем также прочитать статью о том, почему на холодном двигателе плавают обороты. Из этой статьи вы узнаете о возможных причинах, по которым обороты двигателя могут плавать на «холодную».
Самостоятельно замену выполняют на остывшем двигателе, отключив предварительно минусовую клемму аккумулятора. Затем следует получить доступ к датчику (деталь по размерам небольшая) и снять его. На разных авто крепеж может отличаться, однако зачастую датчик крепится болтом.
Остается только подобрать нужный ключ (например, ключом на 12 открутить болт).
Перед извлечением старого устройства, отключается разъем. Последующая сборка проходит в обратном порядке. Поставив элемент, следует поверить качество его работы, а также надежность крепежа, подключение разъема и т.д.
Хотя датчик данного типа не дорогой, с учетом того, что срок службы ДД большой, вполне можно приобрести подходящий вариант б/у. Единственное, такой датчик лучше сразу проверить мультиметром непосредственно перед покупкой и установкой на машину.
Подведем итоги
Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя. При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем.
Рекомендуем также прочитать статью о том, что такое ДПДЗ и как работает этот датчик. Из этой статьи вы узнаете, для чего нужен такой датчик, как он устроен и работает. Также вы узнаете, как определить, что датчик вышел из строя, какие признаки выхода из строя датчика положения дроссельной заслонки можно выделить и т.п.
Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема. При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше.
Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.
