Датчик скорости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности

Содержание:

  1. Как он работает
  2. Признаки поломки
  3. Замена

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Способ первый

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

Снимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

  1. Возьмите пару ключей на 21 и 10.
  2. Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
  3. Отключите разъем, идущий на датчик скорости.
  4. Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
  5. Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
  6. Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
  7. Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.

 Загрузка ...

luxvaz.ru

Замена датчика скорости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик скорости?
Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:

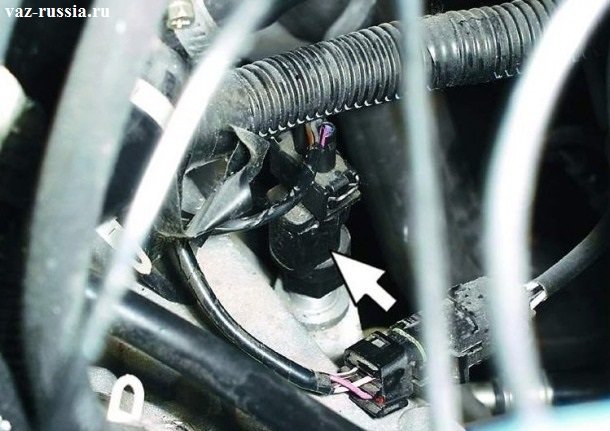

Стрелкой указано местонахождение датчика, на коробке передачСтрелкой указано местонахождение датчика, на коробке передач

Когда нужно менять датчик скорости?
Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:

Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.

А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет.

Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.

Как заменить датчик скорости на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва отверните гайку, которая крепит клему «-», к аккумулятору, и после чего скиньте клему с него. (Как отвернуть гайку которая крепит клему, читайте в статье: «Замена аккумулятора», в пункте «1»)

2) Далее при помощи рук, разъедините между собой жгут датчика (Указан стрелкой красного цвета) и колодку проводов (Указана синей стрелкой), которые соединены вместе.

Отсоединение колодки проводов, от жгута датчикаОтсоединение колодки проводов, от жгута датчика

3) А после чего взяв в руки гаечный ключ, выверните при помощи него сам датчик, за грани которые присутствуют на нем.

Выворачивание при помощи гаечного ключа датчика, за его граниВыворачивание при помощи гаечного ключа датчика, за его грани

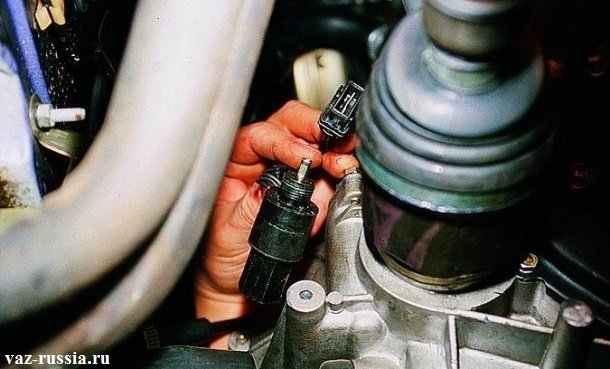

4) После выворачивания, снимите его с коробки передач автомобиля.

Снятие датчика, со своего установочного местаСнятие датчика, со своего установочного места

Установка:

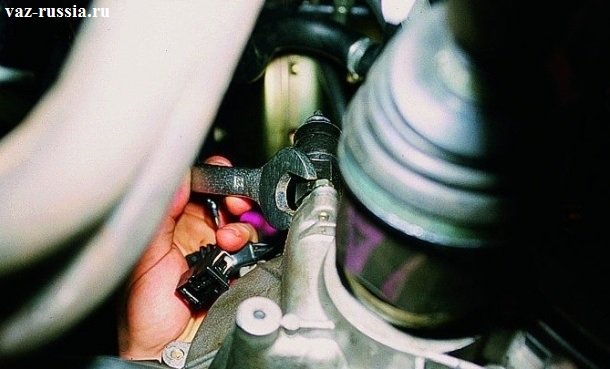

1) Сперва установите новый датчик скорости, на коробку передач, а после установки, при помощи гаечного ключа, заверните его до упора.

Установка датчика на свое место, и последующие его заворачивание с помощью гаечного ключа

Установка датчика на свое место, и последующие его заворачивание с помощью гаечного ключа

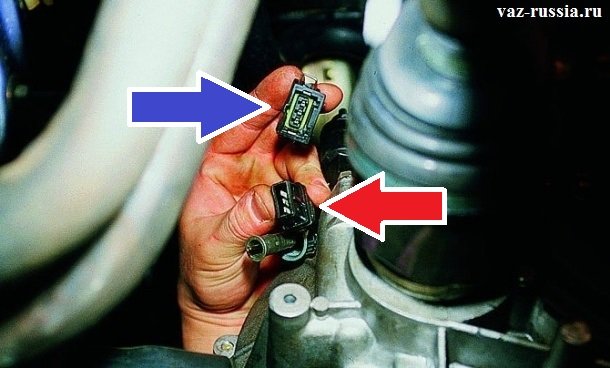

2) Когда датчик будет установлен на свое место, после этого подсоедините к жгуту датчика скорости (Красная стрелка), колодку проводов (Синяя стрелка) , которую вы отсоединяли от старого датчика ранее.

Соединение колодки проводов, и жгута датчикаСоединение колодки проводов, и жгута датчика

3) И в завершение операции, в обратном порядке снятию, подсоедините клему «-», к аккумуляторной батарее, воспользовавшись для этого все той же статьей, по «Замене аккумулятора».

vaz-russia.com

Датчик скорости ВАЗ 21083, 21093, 21099

Датчик скорости инжекторных автомобилей ВАЗ 21083, 21093, 21099 является элементом электронной системы управления двигателем.

Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.



Устройство датчика скорости

Датчик скорости представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится колодка жгута проводов. ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода правого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Подробнее «Принцип действия датчика скорости автомобиля».

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля  становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

Датчики скорости с круглым разъемом 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.

Еще статьи по инжектору ВАЗ

— Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Датчик массового расхода воздуха (ДМРВ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Датчик положения распределительного вала (датчик фаз) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

— Применяемость контроллеров ЭБУ в системах управления двигателем автомобилей ВАЗ 2108, 2109, 21099

— Датчик положения дроссельной заслонки инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Не работает спидометр на ваз 21099 инжектор

У меня такая проблема. На авто ВАЗ 21099 инжектор с панелью как у 2114 не работает стрелка спидометра при движении, но при включении зажигания, как и должно быть, все стрелки одновременно поднимаются вверх и опускаются. Датчик скорости поменял, фишка которая идет на подключение тоже. В чем проблема, не понимаю?

Вопрос поставлен не совсем корректно: проблемы возникли СРАЗУ после установки приборной панели от ВАЗ 2114 на 21099 или же после переделки спидометр какое-то время работал. Схема подключения спидометра на инжекторном ВАЗ 21099 и 2114 идентична (при условии, что электронный датчик был установлен заводом). Старые механические датчики ставились, в основном, на карбюраторные 99. В случае адаптации электронной приборки к таким автомобилям требуется серьезная переделка: в том числе, полная замена проводки на проводку от ВАЗ 2110-15.

Если проблемы возникли при установке новой панели

«Дергающаяся» при зажигании стрелка указывает на то, что питание на спидометр приходит. Возможные проблемы могут быть:

  • в неправильном подключении проводов;
  • в проводке есть обрывы – вызванивайте целостность каждого провода в отдельности;
  • проблемы в самой приборке – прогоревших дорожках или приводе спидометра.

Кстати, сам факт замены датчика еще не является показателем его работоспособности. Вазовские датчики часто оказываются «мертвыми» сразу после покупки. В идеале попросите у знакомых аналогичный, заведомо работоспособный датчик.

Датчик скорости ВАЗ 2109

Система работы спидометра достаточно проста. Датчик спидометра вырабатывает сигнал. Дальше по проводке он дублируется и одновременно идет на ЭБУ и приборную панель. Далее по дорожкам на плате приборной панели попадает на механизм спидометра – стрелка поворачивается на нужный угол.

Неисправность может быть в любом из этих элементов. Особое внимание всегда к фишкам (контакты окисляются, померить тестером, побрызгать вэдэшкой, подогнуть при необходимости).

Так же, как у любой другой старой машины, бывают проблемы с проводами – прогорают, переламываются под изоляцией (проверка – прозвонка тестером). Можно использовать мультиметр или универсальный щуп, который «умеет» находить плюс, минус и отсутствие сигнала. Отвертка на 12В, которая определяет только питание, — неполноценный помощник.

Если панель раньше работала

Проверка по сути аналогична, но можно исключить из числа вероятных неисправностей ошибку в подключении проводов при переходе на новую фишку.

Если у Вас приборка VDO, у нас на сайте можно посмотреть, как сделать ее самодиагностику. Если нет – приобретите «шнурок» или сделайте диагностику в автосервисе. Источники ошибок тоже могут показать, в какую сторону «копать».

Есть ощущение, что в Вашем случае проблема кроется в самом механизме спидометра или дорожках на панели. Разбирайте панель самостоятельно – вызванивайте дороги, проверяйте механизм (прозвонка, проверка целостности шестеренок в приводе спидометра или другие проблемы – узел достаточно сложный, источников неисправностей там много) – или отдайте хорошему электрику.

Также на форумах радиолюбителей можно найти схемы имитаторов работы датчика спидометра. Сборка этой схемы пригодится для проверки работоспособности спидометра. Без нее приборную панель придется постоянно ставить на машину и снимать обратно.

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

»

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

Снимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

  1. Возьмите пару ключей на 21 и 10.
  2. Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
  3. Отключите разъем, идущий на датчик скорости.
  4. Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
  5. Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
  6. Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
  7. Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.

Неисправность спидометра не дает возможности следить за скоростью, поэтому можно нарушить скоростной режим. В статье рассматриваются причины поломок устройства, проверка на исправность, дается инструкция, как отремонтировать и заменить привод спидометра ВАЗ 2109.

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

  • не работает привод спидометра ВАЗ 2109;
  • оборвался тросик;
  • неисправен прибор.

Проверка механизма на работоспособность

  • неровно стоят цифры на циферблате или не двигаются;
  • при изменении скорости на счетчике отражаются неверные показания;
  • стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Инструкция по устранению неисправностей спидометра

Разобравшись, что именно не работает, необходимо снять неисправную детали и заменить ее или отремонтировать.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

  1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
  2. Выкрутив болт и поддев отверткой корпус, снимаем его.
  3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

  1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
  2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
  3. Далее счетчик устанавливается на место и собирается приборная панель.
  4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
  5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
  6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
  7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
  8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
  9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

При поломке указателя скорости желательно заменить полностью прибор в сборе.

Фотогалерея «Замена тросика»

Поменять привод и тросик спидометра может даже начинающий автолюбитель. Это даст возможность сэкономить на посещении станции техобслуживания и получить опыт авторемонтных работ.

Видео «Замена троса указателя скорости»

В этом ролике показывается, как снять низкую приборку и заменить трос на ВАЗ 2109 (автор видео — Ремонт Двигателя! И интересное!).

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться
  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене
  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

litezona.ru

Датчик скорости

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Где стоит

Где стоит

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

  • спидометр не работает или дает неверные показания;
  • нестабильный холостой ход;
  • повышенный расход горючего;
  • мотор перестает развивать полную мощность.
По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление, чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля, и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

  1. датчик снимается;
  2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
  3. плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
  4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

как проверить

как проверить

Второй способ (без демонтажа)

  • при помощи домкрата вывешивается одно из передних колес машины;
  • мультиметр соединяется с проводами датчика;
  • необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

  1. от датчика отсоединяется импульсный провод;
  2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
  3. вывешивается колесо;
  4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

znanieavto.ru

Датчик скорости ВАЗ 2109 (карбюратор, инжектор): где находится, неисправности

Где находится и неисправности датчика скорости ВАЗ-2109 Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Читайте также: Что делать, если генератор не дает зарядку на ВАЗ-2109

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

неисправности датчика скорости ВАЗ-2109 Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

  1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
  2. Неисправный холостой ход.
  3. Последнее время вы наблюдаете повышенный расход бензина.
  4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

  1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
  2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

Меняем датчик скорости для ВАЗ-2109В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

ladaautos.ru

Не работает спидометр на ВАЗ 21099 инжектор: причины, ремонт

Щиток приборов «девятки»

В реалиях сегодняшнего времени автомобиль является, пожалуй, наиболее удобным, комфортабельным и доступным способом перемещения. Он позволяет успевать на важные собеседования, появляться в условленном месте в установленное время. Однако каждое из этих преимуществ требует от вас определенных затрат денежных средств и времени. Вы неизбежно столкнетесь с поломками автомобиля. Одной из основных и часто возникающих проблем является сбой в работе спидометра.

Автомобилисты, которые большую часть жизни провели за рулем, вполне могут определять скорость движения на глаз. А вот ребятам, которые только-только получили права и совсем недавно научились крутить баранку, понять, насколько быстро движется их авто, будет достаточно трудно. Чтобы не возникало опасных ситуаций на дороге, нужно уметь самостоятельно чинить такие приборы, как спидометр. Приступать к подобному ремонту нужно сразу после возникновения поломки.

Принимая во внимание всю важность ремонта спидометра, беремся за изучение этой темы. Для примера, на котором мы будем рассматривать данный процесс, возьмем датчик скорости ВАЗ 21099. Особой разницы между спидометром, измеряющим скорость ВАЗ, и устройством, показывающим быстроту движения других машин, нет. Поэтому инструкцией по ремонту, которая будет дана ниже, могут пользоваться владельцы любых марок автомобилей.


Вернуться к оглавлению

Что нужно для ремонта спидометра?

Итак, чтобы починить датчик скорости на ВАЗ, нам понадобятся:

  • руководство по эксплуатации автомобиля;
  • набор инструментов;
  • клей-герметик;
  • пластиковая вилочка.

Прибор стандартный

Не у всех владельцев ВАЗ 21099 осталось руководство по эксплуатации автомобиля, однако если оно у вас имеется, следует тщательным образом изучить его перед ремонтом спидометра. Там найдется немало полезных советов, которые необходимо учесть при работе с машиной.

Неисправность датчика, которым замеряется максимальная скорость машины, проявляется следующим образом:

  • находясь в одном положении, стрелки перестают функционировать;
  • стрелка постоянно прыгает из одного положения в другое.

На некоторых автомобилях имеется кнопка для тестирования спидометра. Она находится рядом с самим устройством. Нажав ее, вы, возможно, исправите поломку. Однако в большинстве случаев кнопка не помогает, а потому нужно разобрать щиток приборов и найти механизм, обеспечивающий вращение стрелок датчика скорости, чтобы тщательно изучить его.


Вернуться к оглавлению

Как снять панель приборов

Ничего страшного, если режим тестирования не дал результатов. На некоторых машинах его и вовсе нет, а потому существуют и другие пути ремонта датчика скорости. Вот один из них: загоните автомобиль в гараж, установите его на стояночный тормоз. Открыв капот машины, отсоедините аккумулятор от провода со знаком «минус». Это позволит вам избежать замыкания бортовой сети. Теперь необходимо вытащить панель приборов. Снимаете накладку, а затем бережно откручиваете руль. После этого требуется демонтировать переключатели, которые находятся под рулевым управлением. Сделав описанное выше, нужно открутить все самонарезающие болты, благодаря которым держится панель приборов.

Разобранная панель

Проделав все указанные действия, можно вынимать торпеду, на которой крепится панель приборов. Для этого ее необходимо взять за края, а затем несильно потянуть в свою сторону. Теперь отсоедините все прикрепленные к торпеде провода. Но прежде чем их отключить, промаркируйте каждый провод. Это нужно для того, чтобы, собирая всю конструкцию обратно, не допустить ошибок. Отсоединив провода, вытащите торпеду.

Панель приборов прикреплена к торпеде несколькими болтами. Открутите их, чтобы отсоединить ее. Теперь нужно снять стекло, которое держится при помощи клея-герметика. То место, которое соединяет стекло и пластик, нужно нагреть строительным феном. Совершив данные действия, вы легко сможете отсоединить стекло.


Вернуться к оглавлению

Как заставить датчик скорости работать

Теперь необходимо устранить причину поломки спидометра, которая всегда заключается в незначительной мелочи. Итак, в результате чего может не работать спидометр на ВАЗ 21099?

  1. Разрыв тросика спидометра. Если дело в этом, деталь необходимо заменить.
  2. Изменение формы стрелочки, замеряющей скорость ВАЗ. Чтобы заменить стрелку, нужно аккуратно поддеть погнутую детальку при помощи пластиковой вилочки, а затем столь же бережно установить новую.
  3. Изношенность и стирание зубчиков на шестеренках спидометра (они расположены на обратной стороне щитка приборов).

Найдя причину поломки, замените соответствующую деталь. Если ничего перечисленного выше вы не обнаружили, возможно, все гораздо проще, чем казалось вначале. Просто немного пошевелите стрелочку, установленную на спидометр на ВАЗ 21099 инжектор. Может быть, она просто застряла.

Итак, либо заменив поломанные детали, либо просто поправив стрелочку, вы гарантированно вернете спидометр в рабочее состояние. Теперь осталось собрать всю конструкцию. При этом будьте особенно внимательны при соединении проводов на торпеде и панели приборов, поскольку каждый из них важен для функционирования автомобиля.

Процесс ремонта и замены деталей на ВАЗ 21099 должен выполняться человеком, который знает, что он делает. Если вы сомневаетесь в том, что сумеете сами починить автомобиль, лучше обратитесь к профессионалам.

При разборе конструкции, которая мешает вам подобраться к датчику скорости, вы контактируете с очень важными деталями. Неправильно подсоединив провода либо сделав что-то не так с рулем, который вы также снимаете, можно не только не починить машину, но и поломать еще что-нибудь.
