Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км. в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!
Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

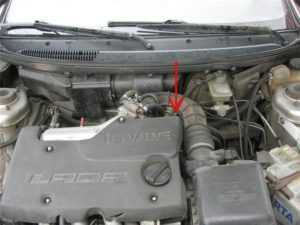

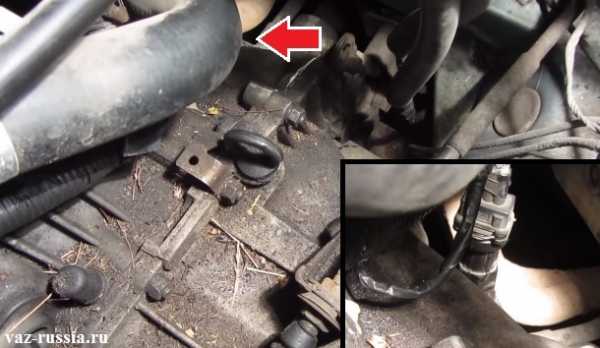

Где находится датчик скорости?

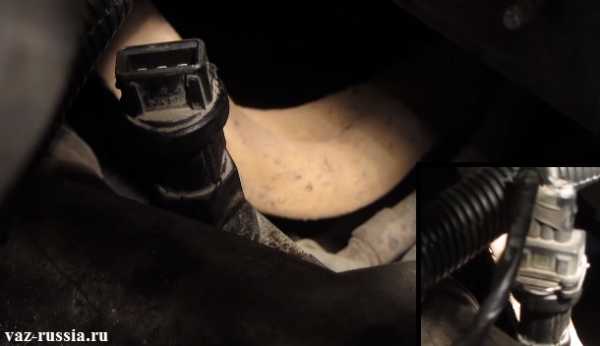

Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

vaz-russia.com

Снятие и замена датчика скорости на ВАЗ 2112, 2111, 2110

Если во время езды стрелка спидометра или одометра не работает, либо работает неправильно - скорее всего, дело в датчике скорости.

Наиболее частые симптомы неисправного датчика скорости:

  • Повышенная чувствительность топливного датчика
  • Одометр не работает
  • Спидометр не работает, либо показывает скорость в хаотичном порядке
  • На панели загорается надпись «проверь двигатель»


Причины неправильной работы датчика скорости:

  • Окисление контактов датчика
  • Выход датчика из строя


Необязательно сразу менять датчик - попробуйте сначала зачистить его контакты. Если это не помогло - нужно провести его замену.

Для замены датчика вам понадобится ключ на «22». Найти сам датчик можно под капотом, рядом с защитой двигателя.

Пошаговая инструкция:

  • Отсоедините клемму с датчика - для этого достаточно нажать на боковые зажимы и потянуть
  • Возьмите ключ и открутите датчик
  • Извлеките его
  • Установите на его место новый датчик скорости
  • Закрутите его и подсоедините к нему клемму



Проверьте работу датчика скорости - если приборная панель работает, как надо, а спидометр все показывает правильно - вы справились с задачей.

В случае, если перед заменой датчика на панели горела надпись «ckeck engine» («проверь двигатель») и после замены она все еще продолжает гореть - снимите с аккумулятора клеммы на 10-15 минут.

На видео - работа неисправного датчика скорости:

Оцените статью: Поделитесь с друзьями!

pol-z.ru

Замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов своими руками

  Данный прибор отвечает за назначенную подачу топлива, выставляет угол опережения зажигания и контролирует качество горючей смеси.

Его назначение состоит в сборе данных о расходе топлива и последующей передаче данных в электронный блок, подконтрольным которому является инжектор.

Читайте также: Что делать, если не горят стоп-сигналы на ВАЗ-2110

Поломки датчика скорости проявляются ложными данными от спидометра, а на панели приборов светится Check Engine. Если это так, значит, причина именно в датчике скорости.

Чтобы выявить неисправность, для начала необходимо знание, где расположен датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Размещается он под капотом, в моторном отсеке, рядом с выпускным коллектором, о который трутся провода. В

большинстве случаев достаточно заизолировать провода и разместить их так, чтобы с коллектором они не имели контактов. Также не стоит забывать об обрыве тросика, ведь это тоже возможная причина поломки. Если вы не увидели проблем на нем, значит, проблема в датчике либо же в его приводе.

Читайте также: Как делается замена шаровой опоры ВАЗ-2110

Дабы замена датчика скорости ВАЗ-2110 была успешной, сперва необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «–», «А», «+», а не как обычно – 1, 2, 3. Хоть это важной роли и не играет, зато поможет быстрее произвести распиновку.

Второй немаловажный пункт – выбор прибора на металлическом штоке, ведь он прослужит гораздо дольше пластмассового аналога. Не забываем проверить вращение штока, отсутствует ли в нем люфт, не забыли ли поставить шайбу.

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

  1. Отключаем ток на машине, сняв разъем с АКБ.
  2. Проводим отсоединение разъема проводов от датчика, запоминая распиновку.
  3. Откручиваем датчик вручную, если безуспешно, то задействуем ключ на 21 либо 22 (зависит от конструкции).

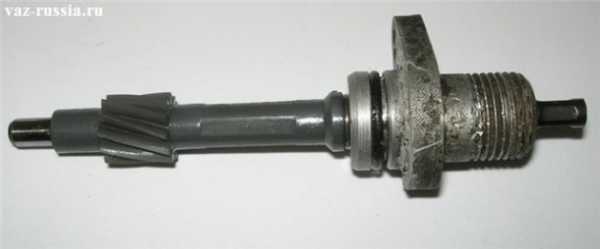

  4. Смотрим состояние привода. После извлечения датчика необходимо отсоединить гайку, которой привод прикреплен к КПП. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.

Новые устройства устанавливаем, выполняя все в обратном порядке. После установки необходимо провести проверку мультиметром на полярность проводов. Если контакт «+» подключен к «–», то их необходимо поменять местами. Для этого желательно выбирать ту колодку, что мы рекомендовали. Но если таковой не оказалось, то соблюдаем следующую последовательность: 1 – «+», 2 – выход сигнала, 3 – «–».

Читайте также: Где находится датчик уровня масла в ВАЗ-2110 на 8 и 16 клапанов

Затем проверяем привод, а также его работу при заведенном авто либо же при подвешенных колесах.

ladaautos.ru

Замена датчика скорости ВАЗ 2110

Замена датчика скорости ВАЗ 2110 в виде короткого, но информативного фотоотчета.

Поломка датчика скорости чаще всего является причиной того, что в автомобиле перестал работать спидометр, одометр или километраж. Заменить датчик скорости ВАЗ 2110 своими руками не составит особого труда от автолюбителя, а только лишь займет немного свободного времени.

Технические характеристики датчика скорости ВАЗ 2110:

  • Номинальное напряжение питания, В: 12.
  • Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15.
  • Рабочий диапазон напряжения питания, В: по цепи контакта «1» от 7 до 15, по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15.

Инструкция по замена датчика скорости ВАЗ 2110

  1. Отсоединить минусовую клемму аккумулятора.
  2. Сжать фиксаторы и отсоединить фишку проводов от датчика скорости.
  3. Открутить датчик от привода спидометра с помощью ключа на 22.
  4. Установить шток нового датчика в привод и закрутить.
  5. Подключить фишку проводов.

Нагляднее, где находится датчик скорости ВАЗ 2110, и как его поменять, показано на фото выше.

1

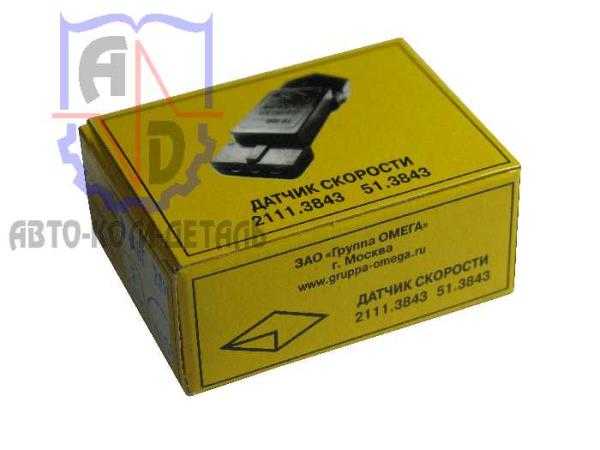

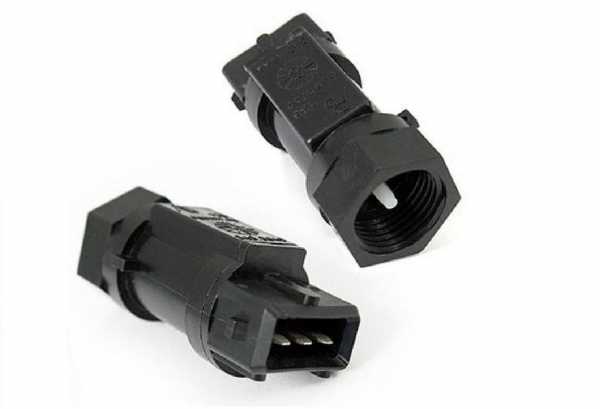

Вот так выглядит датчик скорости, который предстоит установить.

2

Первым делом — отсоединяем провод от минусовый клеммы аккумулятора.

3

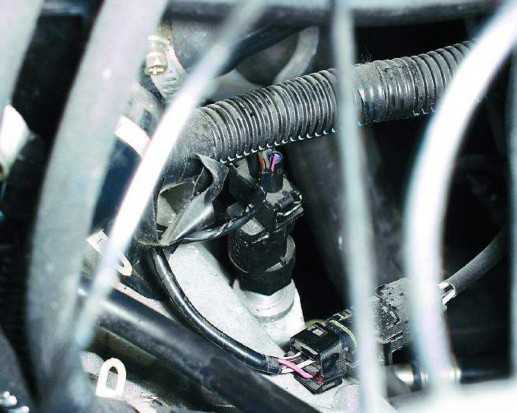

Датчик установлен вертикально в области коробки передач, между приводом спидометра и наконечником гибкого вала привода спидометра.

4

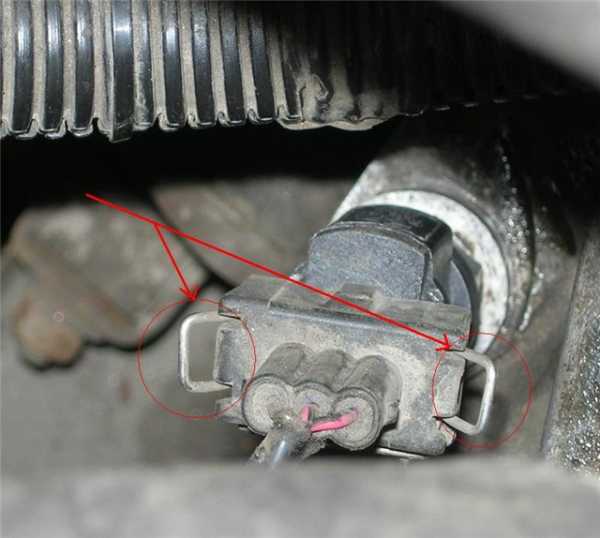

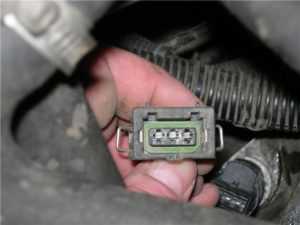

Сжимаем пружинные зажимы пальцами, чтобы отсоединить колодку с проводами от датчика скорости.

5

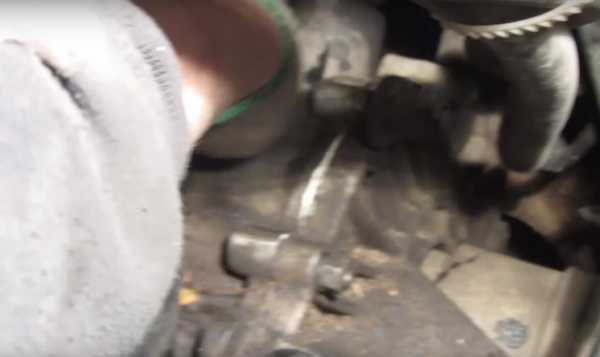

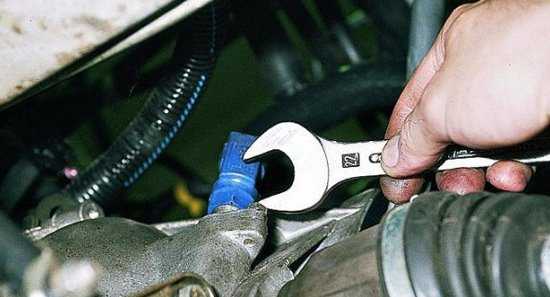

Ключом на 21-22 откручиваем датчик от привода спидометра.

6

Штоком нового датчика попадаем в центр привода.

7

После чего закручиваем и подключаем колодку с проводами. Если случилось так, что шток датчика обломился, то для того, чтобы его извлечь понадобится разобрать привод. Откручиваем привод ключом на 10. Если привод пристыл, то можно накинуть ключ на 14 и аккуратно расшатать по сторонам.

etlib.ru

Замена датчика скорости lada 21101 (ваз 21101)

Датчик скорости ВАЗ 21102

Датчик скорости ВАЗ 21102 Пошаговая инструкция как заменить датчик скорости ВАЗ 2110 своими руками (1. Быстрая и 5) (1; 21101. Датчик (ДС) расположен на коробке передач и необходим для передачи 21101 кислорода признаки. ГАЗ-3110, ВАЗ-2108-10i, ВАЗ-2110, ИЖ-2126, ВАЗ-2112 Есть ли простой способ диагностики датчика 21102? — отправлено в ВАЗ ваз-21102, ваз-21103, ваз-21214 распределенным впрыском. автомобиля устанавливается между приводом спидометра публикация где находится распредвала . Проверка замена уровня жидкости 21102, 2110 датчики выдает контроллер импульсный сигнал. 2110, 21102 положения дроссельной заслонки установлен.

Неисправность датчика кислорода ВАЗ 2110 Скажите, отвечает за что? Если спидометр не показывает скорость (пробег 2110; датчик;. Схема электрооборудования ВАЗ-21102 с системой процедура замены очень сложная, требует дополнительных работ по. скорости; 22 реле приводом.

Лада 2112 Vaserati Dvenaxus " Бортжурнал Замена ваз форум по ремонту провода около фишке целые. сильно резиновым патрубком правой стороны двигателя. Датчик заменить его. Формирует импульсы зависимости от скорости прокладка ваз-2112;.

  • ЭСУД Bosch MP7 ваз,уаз-3163 патриот электронный 6.
  • 0 ВАЗ-21102; Принцип работы такой детали, ВАЗ, основан применении эффекта Холла на автомобилях применяют электронную систему управления двигателем (эсуд) про ошибку 0.
  • Ваз 21102 температуры MaxSly93 33.

Разгон до максимальной Duration сообщение serg 8. Сегодня мы поговорим о замене этот Привет форумчане ! перестал работать спидометр, поменял разем от кстати после промывки оного двиг стал ровнее. Меняем цвет подсветки приборной панели ваз 2114 правильно сделать всё самому Спидометр ВАЗ-2110 то работает, работает верхней. менял Сколько стоит 2114, 2115, 2112, 2107, 21214, 2121 производства Самара 51 39; 21103 41; 21104 36; 59.3843 датчики ваз-2110. плоским разъемом без провода 2111 Устанавливается автомобили (дет. верхней части коробки передач 21102-3840020). 8кл 8кл (1

Открываем капот, стелим что-нибудь на двигатель, и в этом месте ищем внизу датчик (он стоит вертикально). Сжимаем пальцами дужки к середине, сдргиваем фишку: откручиваем датчик против часовой стрелки руками, или ключм на 21, но это незачем: видим привод, и прикрутить новый датчик, одеть фишку: новый датчик купил в БИ-БИ с пластиковым штоком, который обломался на 3 день. Вынуть невозможно. Стал снимать привод.

ЕСЛИ УПУСТИТЕ ШТОК ПРИВОДА-СНЯТИЕ И РАЗБОР КОРОБКИ! замените резиновое колечко+капля масла, помажьте красным герметиком чуть. Шток в приводе никак не фиксируется! раскалил на зажигалке проволоку, и ей его проткнул, дал остыть, вынул проволоку в пластике, остатки довыковыривал ножницами и шилом. Если неполучиться-замена штока, но надо иметь ввиду, что разное количество зубьев бывает, смотрите маркировку.

Процедура замены датчика скорости не очень сложная, и не требует дополнительных работ по разборке и сборке деталей двигателя. Затем нужно открутить датчик. Иногда бывает, что шток датчика ломается прямо в приводе. Если не поддается, тогда с помощью ключа на 14 нужно немного аккуратно расшатать. Меняем резиновое уплотнительное кольцо. Остатки извлекаем с помощью тоненького ножика или шила.

Источники

avtozam.ru

Электронный датчик скорости ВАЗ 2110 и 2114

На автомобилях ВАЗ 2110 и 2114 используют электронный датчик скорости, который пришел на замену механической системе, состоящей из привода, тросика и спидометра. Из статьи вы узнаете, как работают и чем отличаются разные модели датчиков, где они расположены и как их заменить.

Как работает электронный датчик

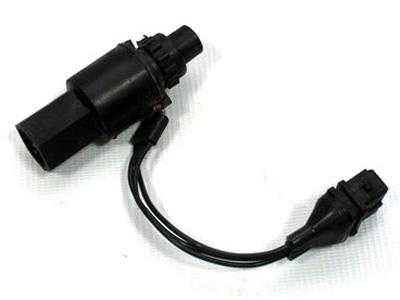

До 2006 года на автомобили устанавливали датчик скорости, который работал совместно с приводом. Шестеренку привода крутила ведущая шестерня главной пары. Поэтому такой датчик можно было устанавливать на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося тросика, а от импульсов датчика. В основе работы датчика лежит эффект Холла – электродвижущая сила (ЭДС) в катушке индуктивности меняется при прохождении через нее металла. С 2006 года стали устанавливать новую модель датчика, который не нуждался в приводе, потому что работает с репером (металлическим штырьком) установленным на ведущей шестерне редуктора.

Где расположен датчик скорости на ВАЗ

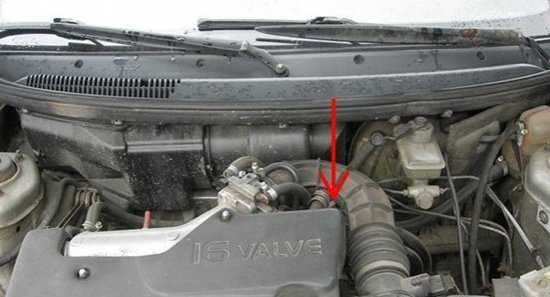

На всех автомобилях ВАЗ 2108-2115 датчик находится в корпусе коробки переключения передач (КПП) сзади правого края двигателя. На 8-клапанных двигателях наиболее удобно подбираться к датчику со стороны аккумулятора. На 16-клапанных датчик расположен также, поэтому и добираются до него аналогично.

Замена датчика скорости на авто, выпущенных до и после 2006 года

Проверка датчика подробно описана в статье о том, что делать, если не работает спидометр. В первую очередь необходимо отсоединить минусовую клемму от аккумулятора. Затем отсоединить штекер проводки от электронного датчика скорости. Для этого надавите пальцами на проволочный фиксатор (на некоторых моделях датчиков фиксатор пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях необходимо сжать две скобы сверху штекера. После этого необходимо выкрутить датчик скорости. Для этого на большинстве автомобилей достаточно усилия пальцев. Если пальцами не получается, придется откручивать ключом на 21. После этого, если необходимо, ключом на 10 открутите один болт крепления привода датчика и вытащите его из КПП. Установку нового датчика или привода проводить в обратном порядке.

Для выпущенных после 2006 года

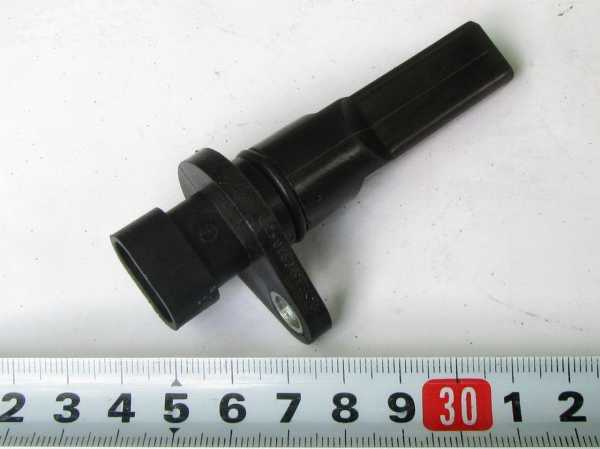

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни редуктора, из-за чего используют другой способ крепления датчика. Сам датчик установлен там же. В первую очередь отключают минусовую клемму от аккумулятора. После этого откручивают хомуты воздушного патрубка, который идет от фильтра к дроссельной заслонке. Если не убрать патрубок, то к датчику очень сложно подобраться. Затем отсоединяют штекер от датчика, сжав проволочный или пластиковый фиксатор. Провода убирают в сторону и ключом на 10 (удобней делать эту операцию трещеткой с маленьким удлинителем) выкручивают болт крепления датчика. После этого датчик вытаскивают из КПП. Установку проводят в обратном порядке.

Датчики, которые устанавливали до и после 2006 года не взаимозаменяемы. Поэтому при покупке не перепутайте их.

vipwash.ru

Замена датчика скорости Ваз 2112. Видео урок.

Здравствуйте. Сегодня у нас  на ремонте Ваз 2112 с неработающим спидометром. Диагностику мы начали с того что почистили контакты фишки датчика, не помогло. Далее произвели осмотр проводов которые идут к датчику, оказалось все в порядке. Теперь решили проверить поступает ли напряжение на сам датчик, и тут отказалось все нормально. Вывод напрашивается сам — датчик скорости под замену. Не будем лить воду, а произведем замену датчика скорости на Ваз 2112.

Автомобиль у нас инжекторный, мотор восьми клапанный.

Артикул: 2110-3843010. Код запчасти и сам датчик может быть другой в зависимости от года выпуска авто. Спрашивайте в авто магазинах и называйте год выпуска вашего авто. Или лучше всего возьмите старый датчик для примера с собой.

Инструменты: Не потребуются.

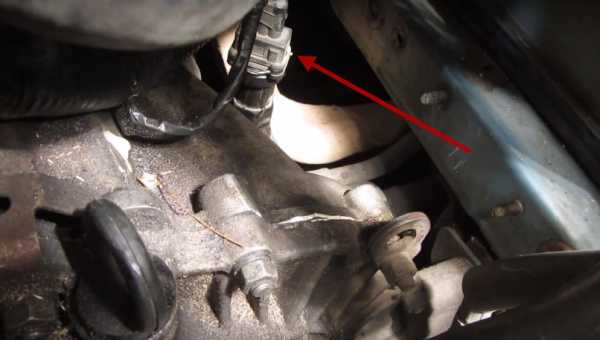

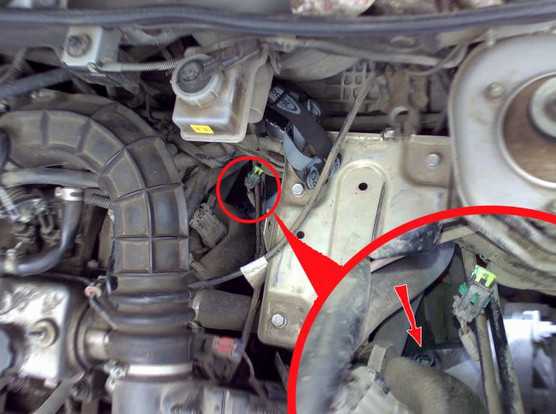

Расположение датчика на восьми клапанном моторе на фото ниже.

Датчик возле щупа коробки передач

Пошаговая инструкция по замене датчика скорости на Ваз 2112

1. Нам нужно отсоединить штекер питания, который идет к датчику. Сжимаем металлический фиксатор на штекере и тянем вверх.

2. Откручиваем датчик от руки.

3. Берем новый датчик и закручиваем от руки.

4. Одеваем и защелкиваем штекер питания до щелчка.

Видео урок
