Чрезмерное давление в топливной магистрали и проблемы с ТНВД у Шкода Октавия 2010

Описание проблемы этот клиент начал с длительного рассказа о том, что делалось с автомобилем Шкода Октавия до меня. Изначально у него появился сильный неприятный металлический визг из ТНВД. Компьютерная диагностика в другом сервисе показала, что имелось повышенное давление топлива (140 атм) в магистрали высокого давления вместо заданных блоком управления 60..70 атм. Замена ТНВД и его толкателя не принесли никаких успехов: звук остался, как и повышенное давление. Клиенту посоветовали заняться проверкой и ремонтом электрической части, с чем он и обратился в сервис недалеко от своего места жительства. Там ему разобрали жгут проводов подкапотного пространства от блока ЭБУ до непосредственно ТНВД, точнее регулятора давления. Не найдя ничего интересного, ему предложили, чтобы «не порвало рампу давлением подцепить управляющий сигнал регулятора давления на массу». Машина стала хуже ехать, давление в реле упало до 8-9 бар, а визг ТНВД пропал. Выслушав этот рассказ, я пригласил его к себе для исследования проблемы.

Когда клиент приехал, он довольно чётко объяснил, что прежде всего его интересовала исправность блока ЭБУ, верно ли он управляет регулятором давления топлива. В свою очередь я ему объяснил, что буду возвращать электрику автомобиля к заводскому состоянию, чтобы можно было сделать какие-то адекватные выводы об исправности регулятора ТНВД, проводки или ЭБУ.

Чтобы добраться до косы управления и понять, что там накручено и куда, пришлось разбирать подкапотное пространство:

Рядом с блоком реле и предохранителей можно заметить нештатное реле и идущие к нему провода. Именно оно выполняло функцию включения массы в цепь управления регулятором давления.

Один конец провода просто воткнули под штатное реле, чтобы запитать.

Продолжаем вскрытие проводки, разобрав впуск, сняв аккумулятор и площадку под ним.

Результаты вмешательства: просто подцепились на плюс там, где первое пришло в голову, нарушив штатную изоляцию.

Отрезав всё лишнее, восстановив штатную проводку и её изоляцию собрал всё обратно, чтобы наконец приступить к диагностике.

Подключил сканер, чтобы прочитать ошибки:
Р0030 — Цепь управления подогреваемым кислородным датчиком (ряд 1, датчик 1) / Постоянное значение
Р2295 — Низкое значение сигнала в цепи управления регулятором 2 давления впрыскивания топлива форсункой / Постоянное значение
Р0016 — Положение коленчатого вала — корреляция с положением распределительного вала — блок 1 датчик А / Постоянное значение

Про первую ошибку и третью владелец знал ранее, а вторая появилась после неквалифицированного вмешательства в проводку. Забегая вперёд скажу, что она потом в процессе диагностики не появлялась.

Завёл автомобиль, визг ТНВД ожидаемо появился снова. По сканеру проверил реальное и заданное давление в реле на холостом ходу: 70 атм заданное и 130..140 атм реальное.

Текущей задачей было выяснить, правильно ли управляет ЭБУ клапаном. Подключаю осциллограф к одному из пинов регулятора ТНВД:

Напряжение около 12 вольт, видимо, попал в питающий пин, так как после заводки не появилось никаких импульсов.

Информативность данного замера в том, что у нас отпадают вопросы по качеству питания регулятора давления топлива, нет обрывов провода и просадок напряжения.

Подключаемся ко второму пину и заводим автомобиль:

Мои теоретические знания мне подсказывали, что управление данным регулятором давления осуществляется подобием ШИМ-сигнала, а следовательно форма увиденной осциллограммы наводит на мысли, что с управлением регулятором всё в порядке. Изначально эталона осциллограммы не было, а чуть позже я нашёл его:

Отзвонившись владельцу, высказав свои доводы и в каком-то смысле успокоив, что блок исправен, я продолжил проверки.

Мне не давала покоя ошибка по рассинхронизации датчика коленвала и распредвала (P0016).

Чтобы понять суть моих размышлений, необходимо рассмотреть принцип создания высокого давления в системах непосредственного впрыска при помощи ТНВД. Картинка и текст взяты с официального мануала по двигателям 1.4 TSI концерна VAG:

Таким образом, пришёл к выводу, что имеется прямая зависимость между работой ТНВД и правильными фазами ГРМ. Решил провести проверку.

ДПРВ расположен сверху, подключиться к нему нет никаких проблем. ДПКВ находится очень далеко, и сверху не достать, поэтому решил подключиться к катушке зажигания и от неё уже отстроится в анализе снятой осциллограммы.

Получил такую картину:

Верхняя осциллограмма — это импульс, подаваемый на катушку зажигания; нижняя осциллограмма — это импульс, снимаемый с ДПРВ.

Эталон осциллограммы нашёл в интернете:

Невооруженным глазом заметно, что на нашей осциллограмме положение распредвала слишком раннее относительно импульса катушки зажигания.

Увы, я не могу показать в динамике, как менялся звук ТНВД после запуска двигателя, однако чётко видел и слышал, что в самом начале работы осциллограмма принимала вид, близкий к эталону на пару секунд, а ТНВД при этом не пищал и не скрипел, а спустя какие-то моменты он начинал сваливаться в раннее положение и ТНВД начинал скрипеть.

По итогу диагностики владельцу рекомендована проверка фаз ГРМ, несмотря на то, что он менял цепь около 30 тыс. км. назад, механическая проверка фазорегулятора, а так же проверка клапана фазорегулятора, устанавливаемого сверху двигателя:

По поводу излишнего давления в реле успокоил владельца, что в ТНВД есть клапан, стравливающий излишнее давление топлива как раз при достижении 130..140 атмосфер, и поэтому как минимум до сервиса, где будут производить механические работы, он сможет спокойно доехать.

Курахтанов Игорь
©Легион-Автодата
Кострома, Малый переулок, 10
+7 (963) 930-18-21
режим работы 9-21
autodiagnostic44.

Как проверить ТНВД на дизельном двигателе без стенда

Содержание

Признаки неисправности ТНВД дизельного мотора
Проверка при помощи оборудования
Исключение форсунок
Исключение регулятора давления в рейке
Проверка без специального оборудования
Проверка контура низкого давления
Проверка контура высокого давления
Дополнительные методы проверки ТНВД

Топливная система считается самым дорогим в ремонте узлом дизельного мотора. Чтобы избежать крупных трат после покупки автомобиля, важно знать, как проверить ТНВД на дизельном двигателе.

Признаки неисправности ТНВД дизельного мотора

Перед диагностикой требуется обратить внимание на «симптомы» неисправного ТНВД:

вибрации;
слабая тяга;
неуверенный запуск мотора;
нестабильная работа;
дизельный стук;
увеличение расхода топлива;
появление масляной эмульсии в охлаждающей жидкости;
снижение мощности на средних и высоких оборотах;
серый дым;
черный дым.

Определение неисправности производится методом подключения ТНВД к специальному стенду, позволяющему провести анализ генерируемого давления.

Данный метод неудобен тем, что насос придется вести в сервис, а услуга диагностики платная. Велика вероятность, что в топливной системе вышел из строя не ТНВД, поэтому деньги на диагностику насоса могут быть потраченными впустую. Поэтому важно знать, как проверить ТНВД на любом дизельном двигателе быстро и не снимая.

ТНВД на дизельном двигателе М57.

Проверка при помощи оборудования

Проблемы с высоким давлением могут быть из-за:

неисправности клапана объемного регулирования подачи топлива ТНВД;
износа плунжеров или перепускных клапанов;
поломки регулятора на рейке;
неполадки форсунок.

Так как ремонт или замена топливного насоса высокого давления считаются дорогостоящей операцией, необходимо определить, что проблема не кроется в самой топливной системе. То есть необходимо проанализировать методом исключения составляющие топливной магистрали, так как в большинстве случаев поломки происходят в них. Если данные узлы исправны, значит проблема в ТНВД.

Согласно статистике, в 70 процентах случаев проблем с топливной системой сбой произошел не в ТНВД. Многие неопытные диагносты при первых проблемах с топливной системой «приговаривают» топливный насос высокого давления, что неверно.

На первом этапе диагностики требуется исключить неисправность форсунок.

Второй этап позволяет убедиться, что регулятор давления в рейке не имеет повышенного обратного слива и не мешает регулированию давления.

Исключение форсунок

Требуется исключить повышенный расход дизеля в топливной рампе путем отключения форсунок. При данной операции важно соблюдать чистоту, так как велика вероятность попадания грязи в топливные форсунки.

Для предотвращения попадания грязи используются защитные колпачки. На штуцер топливной рейки накручиваются заглушки.

Данный метод позволяет исключить форсунки, как источник повышенного расхода горючего. Необходимо произвести замер давления без форсунок. Исправный ТНВД без форсунок должен показывать при прокрутке стартера давление более 1000 бар. Данное давление или значение больше его свидетельствует, что ТНВД и подкачивающий контур исправны.

Оценка давления производится при помощи штатного датчика и сканера в фактических параметрах. Необходимо выбрать режим «давление топлива в магистрали» и включить зажигание автомобиля. Во время прокрутки двигателя стартером будут фиксироваться параметры давления. Для точного результата рекомендуется провести данную операцию несколько раз.

Если давление в системе менее 1000 бар, требуется исключить неисправность регулятора давления на рейке. Данные можно посмотреть без сканера, подключив компьютер к автомобилю. Штатный датчик в топливной системе машины зафиксирует необходимое давление.

Исключение регулятора давления в рейке

Проверка производится при помощи мультиметра, переведенного в режим измерения напряжения. Первый щуп устанавливается на любую имитацию «минуса», второй на контактную ножку регулятора (плюсовую).

Напряжение на мультиметре должно быть приблизительно 5 Вольт. Второй этап: установка щупа на плюсовую клемму аккумулятора, второго на минусовую ножку на фишке регулятора. Мультиметр должен показывать 12 Вольт +- 3 Вольта.

Если форсунки и регулятор давления машины исправны, производится проверка подкачивающего контура или контура низкого давления. В случае исправности данного узла проблема кроется в самом ТНВД.

Необходимо определить линию подачи топлива из бака к ТНВД. Разъем данной линии отсоединяется. В SsangYong его лучше поддевать отверткой.

Операцию не рекомендуется проводить в тканевых перчатках. Попадание ворсинок в топливную систему приведет к поломке форсунок.

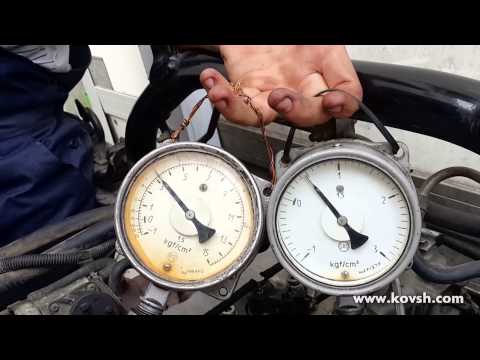

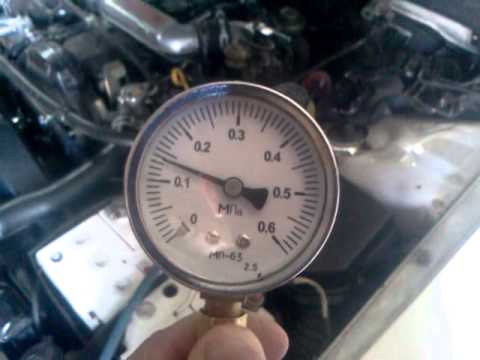

В разрыв топливной цепи авто подключается манометр. Устройство должно показать давление от 3 до 5 бар. Автомобиль заводится и меряется уровень давления. Если давление ниже номинального, необходимо заменить фильтры, проверить заборный фильтр в баке.

Проверка без специального оборудования

Информация о том, как проверить ТНВД на дизельном двигателе без спецоборудования в домашних условиях позволяет избежать платной диагностики на стенде.

Топливный насос двигателя состоит из двух частей:

насос низкого давления;
ТНВД.

Проверка контура низкого давления

Рассмотрим проверку на примере мотора 1,9 с системой Комон Рэйл. Производится проверка подкачивающего насоса низкого давления. При прокрутке стартером на вход насоса топливо должно подаваться свободно. Если это не происходит, значит забиты фильтры или засорена проводящая система автомобиля.

От насоса низкого давления горючее идет на фильтр тонкой очистки, который нужно проверить. От насоса низкого давления отсоединяется шланг, приходящий на фильтр тонкой очистки. В место крепления шланга к насосу прислоняется палец. При прокрутке двигателя стартером топливо выдавит палец с разъема.

Проверка контура высокого давления

От фильтра тонкой очистки горючее поступает на ТНВД, с которого идет в рампу. Проверяется поступление топлива от ТНВД к рампе путем отсоединения связующего шланга. Также палец прикладывается к месту, где шланг соединен с ТНВД, и прокручивается стартер. Давление должно вытеснить палец с выхода. Если топливо не выходит из насоса, то проблема в засорении нагнетательного клапана.

На насосе имеются гайки, под которыми располагаются плунжера. Если один из плунжеров под гайками начнет сливать топливо обратно, то насос качать топливо в рампу не будет. В таком случае требуется открутить все гайки и вытащить нагнетательные клапана, промыть их очищающей жидкостью. Далее клапана ставятся обратно и повторно производится проверка, идет ли топливо с ТНВД. В 80 процентах случаев данная операция помогает решить проблему.

Принцип работы топливной системы Common Rail.

На рампе имеется датчик давления, клапан аварийного сброса. В каждом из штуцеров на форсунку есть клапан, предотвращающий потерю давления при условии неисправности форсунки.

Если в автомобиле присутствует ошибка по системе низкого давления, то неисправность может крыться в клапане аварийного сброса давления. Если на холостых или низких оборотах из клапана выходит топливо, значит, он забит и необходимо произвести замену.

Что делать если в данный момент нет клапана, а движение необходимо продолжить. Рассмотрим ситуацию на примере Саньенг. В открученном клапане имеется отверстие, которое необходимо закрыть. Делается это при помощи сварки или вытачивания заглушки.

Для проверки подачи топлива не требуется снимать ТНВД. В большинстве случаев неисправность кроется не в нем.

Дополнительные методы проверки ТНВД

Дополнительная информация, как проверить ТНВД на дизельном двигателе, поможет сузить круг неисправностей. Проверка ТНВД в домашних условиях не требует наличия спецоборудования, но не гарантирует 100-процентного выявления неполадок.

Проверка плунжерных пар на наличие воды производится методом прокручивания шкива ГРМ. Предварительно требуется произвести снятие ремня ГРМ. Если шкив не прокручивается, то в плунжерах имеется вода.

Вместо исходящей трубки от ТНВД ставится устройство для измерения давления. При провороте мотора стартером давление должно быть не менее 300 кг/см². Меньший показатель говорит об износе плунжерной пары.

На корпусе насоса имеется датчик оборотов, который может выйти из строя. При его неисправности горючее не будет поступать от ТНВД к форсункам. Проверять датчик можно методом прозвона при помощи мультиметра. Первый щуп ставится на вход датчика, второй — на выход. Если цепь прозванивается, то датчик исправен.

Таблица вероятности обнаружения неисправности ТНВД
Метод	Вероятность
На стенде	100 %
При помощи оборудования	90 %
Без специального оборудования	80 %
Дополнительные методы (прокрутка вала ГРМ, измерение давления, проверка датчика оборотов)	65 %

Установка момента впрыска на ТНВД Bosch

Индикатор часового типа с переходником, установленным на ТНВД Bosch

Профилактика

Для проведения проверки и регулировки необходимо индикатор часового типа и переходник пежо №0117АК.

ПРИКАЗ НА ВЫПОЛНЕНИЕ

1. Если момент впрыска насоса проверяется на насосе, установленном на двигателе, то после установки насоса на прежнее место снимите отрицательную клемму аккумулятора и замкните генератор переменного тока чистой тканью или полиэтиленовый пакет, чтобы не допустить попадания в топливный генератор.

2. Снять трубопроводы форсунок.

3. Установите газораспределительный механизм до совмещения регулировочных отверстий, затем проверните коленчатый вал на четверть оборота против часовой стрелки.

4. На насосе отвинтите пробку, расположенную в задней части топливного насоса, в центре между соединениями трубопроводов форсунок.

5. Вместо пробки ввернуть переходник с индикатором часового типа. Установите измерительный наконечник индикатора посередине хода и надежно затяните контргайку (см. рис. Индикатор часового типа с переходником, устанавливаемый на топливный насос Bosch).

6. Медленно вращайте коленчатый вал в обе стороны и следите за стрелкой индикатора, чтобы определить, что поршень топливного насоса находится в нижней мертвой точке. После установки поршня установите стрелку индикатора на ноль.

7. Медленно вращайте коленчатый вал в рабочем направлении до тех пор, пока блокирующий стержень коленчатого вала не сможет установиться.

8. Значение, отображаемое на индикаторе, должно быть одинаково установлено в технических характеристиках. Если необходимо произвести регулировку, ослабьте переднюю и заднюю гайки и болты крепления и медленно вращайте корпус насоса до тех пор, пока индикатор не покажет требуемое значение, после чего подтяните болты и гайки крепления насоса.

9. Проверните коленчатый вал на 1 и 3/4 оборота в рабочее направление его вращения и, медленно поворачивая коленчатый вал в разные стороны, установите указатель часового типа на ноль.

10. Медленно проворачивать коленчатый вал в рабочем направлении его вращения до тех пор, пока стержнем блокировки не удастся заблокировать коленчатый вал. Повторно проверьте значение, измеренное индикатором часового типа.

11. Если необходимо произвести повторную регулировку, ослабьте гайки и болты крепления насоса и повторите ранее описанные действия.

12. Когда момент впрыска топлива отрегулирован, отвинтите переходник и снимите индикатор часового типа.

13. Установите заглушку вместо переходника и надежно затяните ее.

14.

Установите трубопроводы форсунок, подсоедините аккумулятор и удалите воздух из топливной системы.
