Прыгает тахометр ваз 2109 карбюратор

Содержание

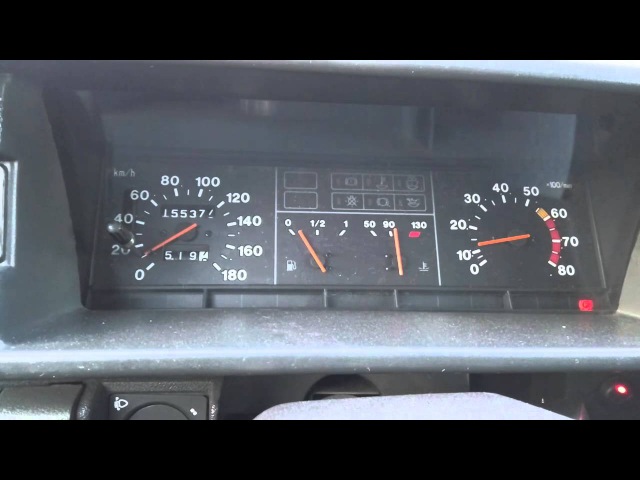

Не все «девятки» в штатной комплектации имеют тахометр. В варианте с так называемой низкой панелью этот вполне информативный прибор отсутствует. Если он есть, но необъяснимо прыгает стрелка тахометра ВАЗ 2109, надо разбираться, в чем причина этого явления.

Роль тахометра в управлении автомобилем

Тахометр ВАЗ 2109 — это прибор, отображающий скорость вращения коленчатого вала двигателя в тысячах оборотов в минуту. Современные автомобили, в том числе производства АвтоВАЗа, в обязательном порядке оснащаются тахометром. Это резонно, так как прибор предоставляет водителю информацию, важную для адекватного управления машиной.

Прежде всего, обороты двигателя надо учитывать при выборе передачи. ВАЗ 2109 оснащается механической КПП, и выбор конкретной передачи, соответствующей условиям движения, находится в зоне ответственности водителя. Устройство двигателя таково, что он работает в наиболее экономичном режиме при оборотах в диапазоне 2 — 2,5 тыс. об./мин. Именно такие показания тахометра и должен обеспечить водитель при равномерном движении по горизонтальному участку дороги с твёрдым покрытием. Выбор режима работы двигателя в зависимости от условий езды определяется квалификацией водителя, но тахометр на ВАЗ 2109 помогают сделать правильный выбор. Кроме того, на основании показаний этого прибора проводится регулировка мотора, подбираются обороты холостого хода, обеспечивающие устойчивость и экономичность работы ДВС.

Если в авто низкая панель и на ней нет тахометра, вы можете его установить. На рынке доступны разные, в том числе бюджетные модели. Можно выбрать вариант тахометра на ВАЗ 2109 с жидкокристаллическим числовым индикатором. Он удобно встанет на торпеде рядом с замком зажигания.

Подключение тахометра ВАЗ 2109 легко выполнить своими руками — это всего три провода, включая массу. Схема подключения тахометра входит в установочный комплект.

Неисправности карбюраторной версии

В качестве источника информации о скорости вращения коленчатого вала в ВАЗ 2109 карбюратор используется катушка зажигания. Она предназначена для генерации искры, которая воспламеняет топливо-воздушную смесь в камерах сгорания. По сути, это импульсный мини-трансформатор, преобразующий 12 В в 30 КВ. В четырёхцилиндровом двигателе искра генерируется дважды за один оборот коленвала. С учётом этого обстоятельства тахометр определяет количество его оборотов в минуту и пропорционально отклоняет стрелку.

Штатная работа двигателя при том, что прыгает стрелка тахометра ВАЗ 2109, свидетельствует о выходе из строя самого прибора, о неисправности проводки или неполадках в агрегатах, сопряжённых с катушкой зажигания. Начните с ревизии проводки. Прибор снимает сигнал с «минуса» катушки, коммутация идёт через систему клемм и блок предохранителей. Если визуальный осмотр не выявил неполадку, можете соединить катушку с тахометром напрямую, с помощью метрового куска провода. Если проблема исчезла, можете оставить это временное соединение в качестве постоянного, приторочив провод к штатным жгутам.

Проведите ревизию высоковольтных проводов, трамблёра и коммутатора.

Весьма вероятная причина скачков стрелки — неисправность коммутатора. В ВАЗ 2109 этот прибор не подлежит ремонту и может быть только заменен. Опытные автомобилисты возят эту недорогую и простую в установке запасную часть с собой.

Подключите запасной коммутатор, не устанавливая его, и если стрелка перестала дергаться, замените коммутатор. Если всё это не помогло и по-прежнему не работает тахометр, рассмотрите вопрос о замене прибора.

Неисправности инжекторной версии

Если у вас инжекторный ВАЗ 2109, сигнал на тахометр поступает от датчика положения коленчатого вала (ДПКВ) через электронный блок управления (ЭБУ) двигателем. Индуктивный ДПКВ расположен на расстоянии 0,8 −1,2 миллиметра от зубчатого венца шкива генератора, а шкив установлен на коленчатом вале. Этот шкив имеет 58 зубьев, при этом две пары расположены на увеличенном вдвое расстоянии друг от друга. Выглядит это так, будто сначала было 60 зубьев, но потом два убрали. Дважды за оборот, когда мимо датчика проходит пропущенный зуб, ДПКВ генерирует изменённый сигнал.

По интервалу между такими сигналами ЭБУ вычисляет скорость вращения коленвала и использует её как для определения момента подачи и продолжительности импульса впрыска в камеры сгорания, так и для подачи сигнала на тахометр. Поломка ЭБУ и ДПКВ, как правило, приводит к невозможности запуска двигателя.

Трудно представить, что ЭБУ корректно управляет всей работой двигателя, а вот сигнал на тахометр выдаёт неправильно. Это означает, что скачки показаний прибора почти наверняка свидетельствуют о его неисправности или проблемах с подключением. Чаще всего стрелка тахометра дергается при нарушении контакта с «массой». Контакт может частично отойти, слегка окислиться, расшататься в гнезде. Прежде всего надо проверить именно его.

Для проверки контакта придётся снять приборную панель. На рулевой колонке под пластиком откроется болт и гнездо контактных клемм. Проведите осмотр контактов, убедитесь в надлежащем прилегании, зачистите следы коррозии, сбрызните контактную группу спреем WD-40.

Соберите всё обратно. Если не помогло, придётся ставить вопрос о замене приборной панели.

Есть и альтернативный вариант — смириться со скачками, прыжками и дёрганьем стрелки тахометра вашего ВАЗ 2109. Если вы — опытный водитель, то вполне способны на слух примерно определить обороты двигателя. Если вы не используете машину для работы и не боретесь за каждый грамм расхода топлива, то, возможно, стоит закрыть глаза на проблему. В противном случае лучше заменить деталь.

Тахометр информирует водителя о частоте вращения коленчатого вала двигателя, позволяя выбрать наиболее выгодный режим работы для двигателя. Если прыгает стрелка тахометра, то водитель не получает достоверной информации. Об устройстве тахометра, его разновидностях, типичных неисправностях и способах их устранения рассказывается в данной статье.

Разновидности тахометров

Различают два вида тахометров: аналоговые и цифровые.

В аналоговых приборах используется индукционная магнитная катушка, благодаря которой количество оборотов коленвала показывает стрелка, перемещающаяся по шкале. Данный прибор устанавливается в качестве штатного на большинстве машин. Он имеет почти такие же размеры, что и спидометр и расположен рядом с ним на приборной панели. Такое расположение прибора удобно для водителя, так как он всегда находится перед глазами и дает возможность не отвлекаться от ситуации на дороге.

В цифровых устройствах информация отражается на жидкокристаллическом или диодном дисплее. Количество оборотов передает либо магнитный датчик, фиксирующий прохождения конкретной точки коленвала возле измерительного прибора. Может быть установлен электронный датчик – оптрон. Он генерирует луч света и определяет частоту вращения по его отражению от близкорасположенных предметов. Цифровой прибор полезен при настройке двигатели и операциях с электронными блоками зажигания.

Фотогалерея

Приборы отличаются местом установки. Они могут быть штатными и выносными. В качестве штатного обычно устанавливается аналоговый вид. Если штатного устройства нет, можно установить самостоятельно выносное. Его часто устанавливают на гоночные автомобили, чтобы получить более точные показания оборотов, так как скорости необходимо переключать при определенном количестве оборотов вала. Для достижения этой цели в них установлены сигнализаторы, сообщающие, когда достигаются определенные обороты.

Информация на стрелочных устройствах лучше воспринимается человеком, чем на цифровых.

Правда, если дергается стрелка тахометра, то информации может быть недостоверной. Преимущество цифровых аналогов в точности, хотя в обычных условиях, она не имеет большого значения.

Устройство

Тахометр дает возможность вовремя переключаться на другую скорость, чтобы двигатель работал в экономичном режиме. Начинающий водитель может ориентироваться на положение стрелки. Если она приближается к красной зоне, то необходимо переключиться на более высокую передачу. Кроме того, прибор используют для регулировки работы силового агрегата на холостом ходу и контроля частоты вращения коленвала вовремя движения (автор видео -Avto-Blogger. ru).

Аналоговые тахометры надежные и простые измерительные приборы.

В их конструкцию входят следующие элементы:

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка, у которой обмотка экранированная;
• кабеля для передачи информации с коленчатого вала.

В основе работы устройства используется электронный принцип. Сигнал от коленвала передается посредством проводов на микросхему, благодаря которой стрелка движется по циферблату. Информация может сниматься непосредственно с вала, с генератора или с других валов отбора мощности. При этом исходный сигнал преобразуется с определенным коэффициентом.

Возможные неисправности и способы их устранения

Прыгающая стрелка измерителя говорит о неисправностях в автомобиле. Ремонт зависит от причин неисправности.

Можно перечислить ряд причин неисправности устройства и способы их устранения:

1. При плохих контактах или поврежденной проводке, теряется источник сигналов от двигателя к устройству. Чтобы обнаружить неисправность проводки, нужно проверить электрические провода. При обнаружении повреждений или обрывов провода нужно заменить. Плохие контакты часто являются следствием окислительных процессов. Для восстановления работоспособности контакты нужно зачистить.
2. Недостаточное питание. Следует проверить напряжение на плюсовом и минусовом проводе, а также «массу».
3. Если плавает стрелка тахометра или не опускается на ноль, причина может быть в неисправности датчика. В таком случае его необходимо заменить.
4. В случае с цифровым устройством может не работать, если вышел из строя светодиодный экран. Такая поломка возможна при продолжительной эксплуатации. Отремонтировать дисплей невозможно, его можно только заменить исправным устройством.
5. Если стрелка тахометра прыгает на холостых оборотах, возможны проблемы с трамблером. Необходимо провести проверку состояния его контактов. Кроме того, причиной может стать конденсатор трамблера, расположенный на крышке. Его часто пробивают при эксплуатации.
6. Если стрелка тахометра скачет, то причина может быть в нарушении целостности цепи системы зажигания. Ее необходимо проверить и устранить неисправность.
7. Стрелка может беспорядочно дергаться после замены прибора. В этом случае его нужно настроить: отрегулировать положение самого устройства, вывести указатель на ноль, проверить правильность установки и подключения. Регулировка проводится с помощью тумблера, расположенного на задней панели прибора.
8. Если стрелка прыгает на высоких оборотах, то причина в выходе из строя коммутатора, который нужно заменить. Также возможны проблемы с двигателем, но эти неполадки может обнаружить только специалист на специальном оборудовании.
9. Причиной неисправности может быть замена высоковольтных проводов системы зажигания, их износ или повреждение.
10. Указатель может упасть до нижнего предела или подергиваться, так как меняется форма импульса на катушке. Причина в том, что в сечении у штатных кабелей другое сопротивление. Для устранения данной неполадки нужно уменьшить номинал внешнего резистора, расположенного на микроплате тахометра.

Заключение

Перечисленные неисправности наиболее распространены. Их устранение по силам любому автолюбителю. Если проведенные мероприятия не помогли восстановить работоспособность устройства, а причина неисправности не обнаружена, лучше обратиться с этим в СТО. На станции техобслуживание есть специальное оборудование для диагностики, с помощью которого специалисты определят и устранят неисправность.

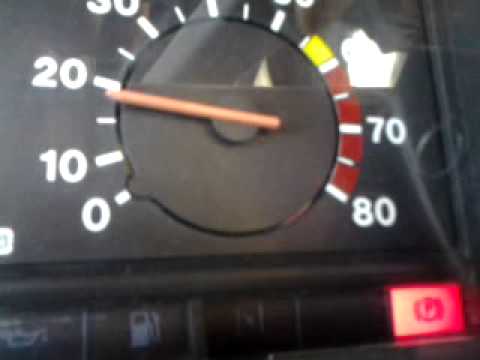

Видео «Устранение неисправностей тахометра»

В этом ролике рассказывается, что нужно сделать, чтобы не дергалась стрелка измерителя (автор видео — T-Strannik).

Естественно если ослабить ремень генератора обороты подымутся гдето максимум на 200 оборотов. Произойдет это из за того что снизится нагрузка на двигатель. Причем тут эти 200 оборотов, когда тахометр врет почти в двое. Зарядка не причем, повторю еще раз. Из за K/З тоже такого быть не может, он вообще не будет работать. Плохая масса, этот вариант допустим, если проблема появляется временами.

Если проблема постоянная, меняй тахометр, или микросхему в нем. Обороты не вырастут, а вот тахометр начнет завышать и безщбожно, ну проверь же ты наконец
Дело именно в нехватке напряжения. И еще, он не начнет сразу завышать, а только тогда, когда аккумулятор изрядно подсядет.

Отсутствие зарядки дает тот же эффект, что плохая масса. Правильно если Отключить зарядку,и разрядить АКБ на мармус,
то при нехватке напряжения в системе камутатор начнет давать сбои,
двигатель начнет работать с перебоями, и естественно тахометор
начнет кидать стрелку, так как он непосредственно получае сигнал
о частоте вращения коленчатого вала с камутатора. С такой посаженой батареей,конечно стартер двигатель уже не запустит. 1. Но skiller не где не упоминал о том что у него АКБ полностью разряжена. Что двигатель не запускается со стартера.

Это была бы уже другая тема. 2. Схематехника шитка приборов ВАЗ 21093 предусматривает
стабилизатор напряжения ( 9 вольтовая микрасхема типа KREN),
который даже при перезарядке, поддерживает 9 вольт для питания приборов, и тахометра в том числе. Так что тахометор у нас получается 9 вольтовый, и наврятли
он боится пониженного напряжения. Но это уже другая тема.

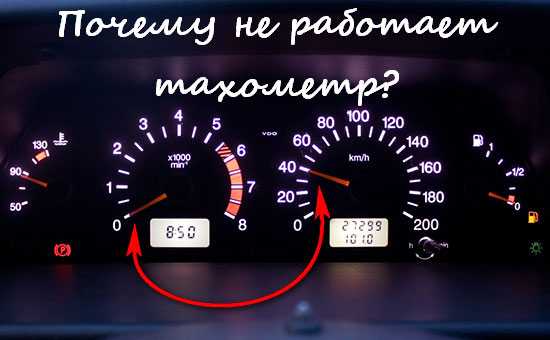

ВАЗ 21099 — не работает тахометр: что делать, причины неисправности

Показания различных параметров работы двигателя, отображенных на приборной панели ваз 21099, позволяют отслеживать его работу в различных эксплуатационных режимах.

Некорректная работа или выход из строя одного из таких указателей лишает водителя визуального контроля над ключевыми характеристиками мотора. Такая неисправность впоследствии может стать причиной серьезных поломок узлов и деталей двигателя.

Один из таких приборов – тахометр. Он служит для регистрации оборотов вращения коленчатого вала. Что же делать, если не работает тахометр ваз 21099?

Причины сбоя в работе тахометра ваз 21099

Перед тем как приступать к устранению представленной неисправности, важно выявить её причину. Сбои в работе тахометра могут проявляться в скачкообразных перепадах оборотов двигателя или отсутствии показаний, вне зависимости от воздействия на педаль газа при разгоне или при трогании с места. Среди наиболее распространенных причин выделяют:

• повреждение проводки и слабый контакт в местах соединения подводных клемм;
• выход из строя датчика скорости вращения коленчатого вала;
• механические повреждения стрелки указателя оборотов;
• переход на другой тип зажигания;
• высоковольтные провода не соответствуют условиям корректной работы тахометра;
• обрыв или отсутствие контактов предохранителя.

Нарушения в работе указателя оборотов могут быть вызваны плохим контактом токопроводящих соединений. Поэтому, первоначально следует провести визуальный осмотр всей электроцепи тахометра на предмет выявления некачественного контакта.

Практика показывает, что зачастую сбои в работе тахометра возникают по вине датчика оборотов коленчатого вала. Он играет ключевую роль в работе этого прибора, посылая ему импульсный сигнал определенной частоты. Нарушения в работе этого датчика приводят к искажениям в показаниях тахометра.

Нередко случается и так, что причина отказа тахометра кроется в механических повреждениях самого прибора. Например, вследствие заводского дефекта или стороннего механического воздействия, стрелка указателя может попросту подклинивать или задевать за корпус.

Ещё одна причина ­– переход на другой вид зажигания. В силу тех или иных обстоятельств, автовладельцы не придают значения тому, что в данном случае кардинально нарушается функционирование тахометра. В зависимости от типа устройства, способ его подключения будет отличаться.

При замене высоковольтных проводов, необходимо учитывать значение сопротивления токопроводящей части. Даже его незначительные отклонения не самым лучшим образом скажутся на работе тахометра. Погрешность его показаний в данном случае заметно возрастет.

Чтобы исключить ещё одну причину, следует заглянуть в щиток предохранителей. Есть вероятность того, что соответствующий предохранитель попросту перегорел или же недостаточно закреплен.

Диагностика неисправностей тахометра

Диагностические меры по выявлению причин сбоев в работе тахометра в большей степени ориентированы на электрическое оборудование автомобиля. При этом необходимо учитывать ряд специфических особенностей, обусловленных различными конструктивными характеристиками двигателя.

Карбюраторный двигатель

В том случае, если не работает тахометр ваз 21099 с карбюраторным типом двигателя необходимо предпринять следующие диагностические действия:

• проверить сопротивление высоковольтных проводов;
• проверить проводку на наличие обрыва/неплотного соединения;
• убедиться в наличии требуемого напряжения бортовой сети;
• убедиться в исправности конденсатора прерывателя-распределителя.

При замене штатных бронепроводов на силиконовые аналоги могут наблюдаться перебои в работе указателя оборотов. Стрелка тахометра на ваз 21099 с карбюраторным типом двигателя в данном случае будет прыгать. Для того чтобы исключить эту версию из перечня возможных причин достаточно произвести замену проводов на ранее используемые. На данном этапе следует проверить цепь к выводу катушки зажигания и коммутатору. При возможности, можно прозвонить каждый провод на обрыв, при помощи мультиметра в режиме омметра. Важно помнить, что прежде чем приступать к вышеобозначенным действиям, машину нужно обесточить.

Источник проблемы отказа работы тахометра может иметь прямое отношение к напряжению бортовой сети автомобиля. Если напряжение не имеет стабильного значения, будут прослеживаться характерные скачки стрелки тахометра.

Такое явление может быть вызвано рядом причин. В первую очередь нужно удостовериться в том, что ремень привода генератора не провисает и не проскальзывает. Если с ремнём всё в порядке, следует присмотреться к самому генератору. Диагностику, в данном случае, стоит начать с реле-регулятора.

Для выявления нарушений его работы, нужно проверить состояние контактных колец. Если на лицо повышенный износ, вызванный подгаром контактной части, поверхность следует зачистить наждачной бумагой. Если после этой процедуры, тахометр продолжает биться в конвульсиях, стоит проверить работоспособность самого реле. Для этого нужно воспользоваться тем же тестером в режиме вольтметра. При заведенном двигателе на холостом ходу, напряжение на выводах АКБ должно составлять 13,5 –14 В. По мере увеличения оборотов, вплоть до их среднего значения, мультиметр должен регистрировать не менее 14,2 –14,5. В противном случае, стоит вопрос о замере реле-регулятора.

При контактной схеме зажигания, нередко возникают проблемы с работой конденсатора, установленного на корпусе трамблера. Он способствует увеличению напряжения во вторичной цепи катушки зажигания. В том случае, если наблюдаются сбои в его работе, стрелка тахометра будет непрерывно дергаться.

Чтобы в его неисправности не возникало сомнений, достаточно в разрыв цепи между выводом вторичной обмотки КЗ и подводным концом конденсатора подключить лампу на 12 В. Лампа горит – конденсатор пробит. Лампа не светит – конденсатор в порядке. Стоит сказать, что при пробитом конденсаторе, двигатель попросту не заведется по причине недостаточного напряжения, необходимого для воспламенения горючей смеси. Так что представленная причина может быть вызвана лишь кратковременными сбоями в его работе. Тем не менее если они дают о себе знать, его нужно заменить.

Инжекторный двигатель

В случае если не работает тахометр ваз 21099 с инжекторным двигателем нужно, прежде всего, обратить внимание на состояние датчика оборотов коленчатого вала. Среди сопутствующих факторов неисправности ДПКВ выделяют:

• перебои в работе двигателя на холостом ходу;
• остановка двигателя при движении;
• проявление признаков детонации под нагрузкой.

Диагностика датчика производится после его демонтажа. На этом этапе важно запомнить его фиксированное положение.  После визуального осмотра, его нужно очистить от частиц грязи при помощи ветоши, смоченной в бензине. После этого, при помощи омметра производится замер сопротивления, вмонтированной в датчик катушки. Рабочее его значение составляет 560 – 750 Ом. Отклонение от заданного параметра говорит о его неисправности.

Способы диагностики, связанные с выявлением нарушений целостности проводки и сбоев в работе генератора применимы как для инжекторной, так и для карбюраторной версии ваз 21099.

Неисправности в инжекторных двигателях целесообразно отслеживать, руководствуясь кодами ошибок на панели приборов. Такие диагностические указатели помогут обнаружить нарушения в работе конкретного узла, влияющего на показания тахометра.

Устранение неисправностей тахометра

Для того чтобы восстановить работоспособность тахометра ваз 21099 в каждом конкретном случае, вовсе не обязательно обращаться к помощи профессиональных автомехаников. Всё, что от Вас потребуется на данном этапе: минимум инструмента и воля к победе.

Итак, стрелка тахометра ваз 21099 дергается. Диагностика показала – неисправен блок реле регулятора. Его замена производится следующим образом:

• отключается масса автомобиля;
• разъединяется колодка проводов в задней крышке генератора;
• снимается защитный колпачок вместе с питающим выводом;
• откручивает реле регулятор.

Последовательность монтажа исправного регулятора напряжения производится в обратном порядке.

Как устранить неполадки указателя оборотов, вызванные заменой высоковольтных проводов? Для этого необходимо несколько дополнить схему подключения тахометра. А именно, на плату комбинации приборов нужно подсоединить конденсатор емкостью не более 900 пФ. Он поможет уменьшить номинальное сопротивление внешнего резистора, и существенно улучшит работу тахометра.

Стоит отметить, что такой способ применим, только когда не работает тахометр у инжекторной модели ваз 21099, но никак не у карбюраторной модификации, отличительным признаком которой является высокая приборная панель.

Если же в силу каких-либо обстоятельств тахометр нуждается в замене, при его демонтаже необходимо придерживаться следующей последовательности действий:

• обесточить двигатель;
• снять левый сегмент торпеды;
• демонтировать защитное стекло, равномерно отжимая его от поверхности щитка;
• снять декоративную планку;
• открутить провода от клемм прибора;
• отвернуть винты крепления тахометра.
