Ступица: прочная основа колеса

Ступица: прочная основа колеса

Колесо должно быть установлено прочно и надежно, но при этом иметь возможность вращаться, поворачиваться и совершать движения в подвеске. Это обеспечивается с помощью специальной детали — ступицы колеса. Все об автомобильных ступицах — их назначении, устройстве, типах и обслуживании — читайте в статье.

Назначение и роль ступицы в ходовой части автомобиля

Ступица — одна из основных деталей колеса и подвески автомобиля, она обеспечивает установку колеса и соединение всех его частей в единую конструкцию. Также ступица дает возможность обслуживать и ремонтировать все детали колеса отдельно, без замены остальных компонентов. Если бы колесо было сплошным (неразборным), то при поломке подшипника, диска, барабана или другой детали его пришлось бы менять полностью — со ступицей достаточно заменить лишь дефектную деталь.

Ступица играет важную роль в подвеске всех колес автомобиля, а также в работе тормозов и рулевого управления. Эта деталь подвергается значительным нагрузкам, поэтому большое внимание уделяется ее конструкции, надежности и прочности. Устройство ступицы зависит от ее назначения и типа автомобиля.

Типы и устройство автомобильных ступиц

Можно выделить четыре типа ступиц:

• Ступицы ведущих неуправляемых колес;
• Ступицы ведомых неуправляемых колес;
• Ступицы ведущих управляемых колес;
• Ступицы ведомых управляемых колес.

Все эти ступицы отличаются по конструкции и способам установки.

Ступицы ведущих неуправляемых колес. Эти ступицы устанавливаются на задние ведущие оси грузовых автомобилей и легковых автомобилей с задним приводом. Такая ступица жестко соединяется с полуосью ведущего моста, обычно соединение выполняется с помощью предусмотренного на полуоси фланца.

В грузовых автомобилях ступица неуправляемых колес устанавливается через подшипники на полую цапфу, которая монтируется на оконечность балки моста. Таким образом, крутящий момент от редуктора через фланец этой полуоси передается на ступицу, а от ступицы уже на колесо. При такой конструкции тормозной барабан крепится к ступице, а тормозной механизм — на тормозной щит, жестко установленный на фланце балки моста или непосредственно на цапфе. В итоге достигается поставленная цель — тормозной механизм всегда статичен, а колесо вместо с тормозным барабаном вращается.

В легковых автомобилях ступица устроена аналогичным образом, однако роль цапфы обычно выполняет непосредственно балка моста. Зачастую ступица и полуось выполнены заодно, причем на них сразу напрессовывается подшипник со стопорным кольцом и крепится фланец для установки всей этой конструкции на балку моста (такое решение используется на автомобилях ВАЗ «Классика»).

Ступицы ведомых неуправляемых колес. Такие ступицы устанавливаются на задние колеса переднеприводных легковых автомобилей. Ступица устанавливается на цапфу, которая жестко монтируется на балку заднего моста или рычаг задней подвески. Так как колесо в этом случае должно просто вращаться, то цапфа изготавливается в виде цельнометаллического цилиндра переменного диаметра с фланцем, а установка ступицы на цапфу производится через подшипники.

Ступицы ведущих управляемых колес. Такие ступицы устанавливаются на передних мостах переднеприводных легковых и полноприводных грузовых автомобилей. В целом устройство этих ступиц повторяет устройство ступиц задних ведущих колес, однако в этом случае обеспечивается возможность отклонения колес на тот или иной угол. Это достигается установкой цапфы на шкворне или на шаровом шарнире (или на двух шаровых) — в этом случае весь узел называется поворотным кулаком. А передача крутящего момента на ступицу колеса осуществляется через шарниры равных угловых скоростей (ШРУС).

Ступицы ведомых управляемых колес. Такие ступицы используются для установки передних колес заднеприводных легковых и грузовых автомобилей. Как и в предыдущем случае, ступица ставится на поворотном кулаке, монтируемом к подвеске через шкворень или шаровые шарниры. Так как в такой конструкции передавать крутящий момент не нужно, то цапфа выполняется цельнометаллической, и никаких ШРУС здесь нет.

Независимо от типа ступицы, ее фиксация на цапфе производится одинаково — с помощью двух гаек и стопорной шайбы на торце цапфы. Стопорение гаек может производиться обычным шплинтом или деформацией гайки — ее накернением и подгибом кромки. Гайки просто фиксируют ступицу на цапфе, при этом ступица устанавливается на подшипники с минимальным усилием. Так что состояние гаек и сила из затяжки играет очень важную роль в нормальной работе всего колеса и безопасности автомобиля.

Установка ступицы на цапфу, как уже было сказано, производится через подшипники. Сегодня чаще всего можно встретить два варианта:

• Установка ступицы на двух радиально-упорных конических роликовых подшипниках, обращенных в разные стороны и разнесенных на некоторое расстояние — это «классическое» решение, используемое на многих отечественных автомобилях и грузовиках;

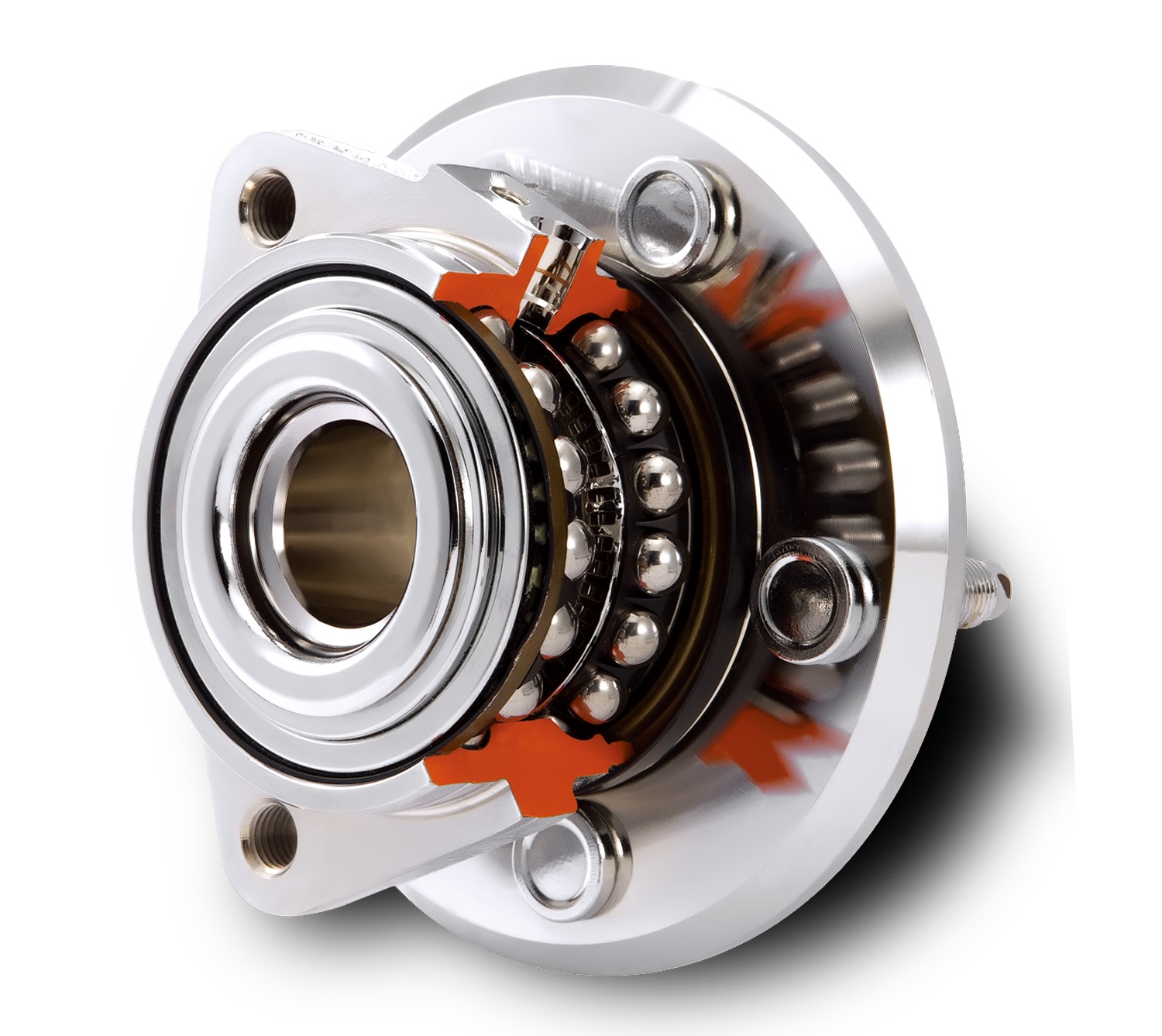

• Установка на сдвоенном (двухрядном) радиально-упорном подшипнике закрытого типа — более современное (и более дорогое) решение, используется на отечественных и зарубежных легковых автомобилях.

Использование радиально-упорного подшипника для монтажа ступицы обусловлено теми особенностями, в которых ей приходится работать. Дело в том, что ступица испытывает не только поперечные (или радиальные, направлены по радиусу колеса), но и продольные (направленные вдоль оси) нагрузки, поэтому применение обычного шарикоподшипника недопустимо — даже при повороте автомобиля такой подшипник просто-напросто развалился бы. Поэтому и приходится применять радиально-упорные подшипники, одинаково хорошо работающие при радиальных и поперечных нагрузках.

Однако одним радиально-упорным подшипником обойтись нельзя, так как он хорошо работает при приложении поперечной нагрузки только в одном направлении. Поэтому приходится применять сразу два подшипника, обращенных в разные стороны — это позволяет ступице и колесу нормально работать на всех режимах и допустимых нагрузках.

Подшипники должны работать в смазке и быть защищенными от негативных воздействий окружающей среды, поэтому они с внешней стороны ступиц легковых автомобилей закрываются колпачками, а в ступицах грузовиков — с помощью фланца полуоси (фланцем закрыты и подшипники заднеприводных легковых авто).

С внутренней стороны подшипники защищены тормозным щитом или упорной шайбой, но всегда дополнительно устанавливается один или два сальника.

Конструктивные особенности ступиц грузовых и легковых автомобилей

Ступицы легковых и грузовых автомобилей устанавливаются по-разному, поэтому они имеют ряд конструктивных отличий.

Ступицы легковых автомобилей обычно представляют собой короткий полый цилиндр, на внешней поверхности которого имеется фланец под крепление колесного диска и тормозного диска. Внутри ступиц передних ведущих колес выполнены шлицы, а на внешней поверхности — выточки под подшипники. То есть, такая ступица вставляется в поворотный кулак своей внешней поверхностью. В заднеприводных автомобилях ступица, как указывалось выше, обычно объединяется с полуосью, на которую сразу напрессовываются подшипники.

Ступицы грузовых автомобилей выполняются в виде цилиндров достаточно большого диаметра и длины, на их внешней поверхности также имеется фланец для монтажа тормозного барабана и колес.

На внутренней поверхности ступицы выполнены выточки под установку подшипников, также нередко предусмотрены стенки, разделяющие внутреннее пространство ступицы на полости для подшипников. На наружном торце ступицы имеются отверстия с резьбой для крепления фланца полуоси.

Однако в последние годы все чаще применяются ступицы грузовых автомобилей для бездисковых колес, выполненные в форме звезды. Отличие такой ступицы заключается в наличии пяти «лучей», предназначенных для установки бездискового колеса. Данный тип ступиц наиболее широко применяется на отечественных автомобилях КАМАЗ.

Нужно отметить, что сегодня ступицы грузовых автомобилей зачастую объединяются с тормозными барабанами, что многократно облегчает задачу обслуживания и ремонта тормозных механизмов.

Наконец, в современных ступицах часто предусмотрено место под установку разнообразных датчиков, трубопроводов для подачи сжатого воздуха в колесо и другие устройства.

Вопросы обслуживания и ремонта ступиц

При эксплуатации автомобиля ступицы и связанные с ними детали — главным образом подшипники — подвергаются износу, также могут возникать различные дефекты и поломки. Поэтому периодически необходимо производить замену ступичных подшипников, сальников, а иногда и самих ступиц. О необходимости сделать это говорит повышенный люфт (проверяется на поднятом колесе) и стуки во время движения автомобиля.

Роликовые ступичные подшипники нуждаются в периодической регулировке, которая производится с помощью гаек. В легковых автомобилях со сдвоенными радиально-упорными подшипниками такой регулировки проводить не нужно, эти подшипники необслуживаемые. Если же требуется замена подшипников, то она может быть произведена только с использованием специальных приспособлений для снятия и запрессовки.

В целом же ступица колеса отличается надежностью и долговечностью, и при регулярном обслуживании и бережной эксплуатации автомобиля не доставляет проблем автовладельцу.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Ступицы колеса — определение, устройство, назначение, устройство, задачи

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Для чего нужна ступица колеса

1. • передача крутящего момента колесу;
2. • удержание узлов на полуоси;
3. • обеспечение вращения колеса;
4. • удержание барабана и тормозного диска;
5. • фиксация диска колеса.

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» — это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется

1. • строительной: бетономешалки, автокраны и экскаваторы;
2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
3. • коммунальной: снегоуборочные машины;
4. • сельскохозяйственной: уборочные машины;
5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

1. • упорные;
2. • радиальные;
3. • упорно-радиальные;
4. • радиально-упорные.

устройство, замена и 3 способа ремонта

Содержание статьи

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.

Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Конструкция ступицы

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

• тело ступицы;
• подшипники;
• колёсные шпильки;
• специальные датчики.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

• неравномерное стирание установленных протекторов покрышек;
• значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
• часто повторяющееся отклонение автомобиля от прямолинейного направления;
• сжатие и протекание амортизаторов;
• высокий уровень производимой вибрации;
• появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

1. Износ отдельных элементов системы.
2. Погрешности в регулировке развал-схождения.
3. Неправильное крепление амортизаторов.
4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.

1. Съёмник стопорных колец.
2. Специальный чашечный съёмник.
3. Тиски.
4. Отвёртки.
5. Домкрат.
6. Зубило.
7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о колпаках на колеса). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

1. Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
2. Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
3. Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

Заключение

После установки новой детали всю конструкцию нужно собрать, следуя инструкции, указанной выше, но в обратном порядке. После проведенных работ нужно обязательно посетить рядом расположенное СТО. Профессионалы должны сделать развал-схождение колёс автомобиля, потому что после снятия тяги руля, если она проводилась, предыдущие настройки обязательно сбиваются.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Что такое ступица колеса. Предназначение, устройство и диагностика поломки.

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Какие виды ступиц и подшипников бывают?

Автомобильное средство оснащено множеством подшипников разного размера и назначения, но именно подшипник ступицы испытывает наибольший груз по сравнению со всеми остальными подшипниками.

Он удерживает большую часть массы всего транспортного средства. Максимальные нагрузки появляются в процессе движения, особенно сильно это выражено в момент разгона, резкого ускорения или торможения автомобиля.

К качеству подшипника всегда предъявляются особенно высокие требования, так как во время движения транспортного средства он испытывает на себе действие сразу двух сил: осевой и радиальной.

Подшипники

В современных транспортных средствах подшипники ступицы всегда выполняют функцию качения. Они включают в себя два кольца, одно из которых – наружное, а второе, соответственно – внутреннее.

Также среди его составляющих деталей – сепаратор. Он используется для того, чтобы удерживать на определённой траектории тела качения, а также распределять их и по подшипнику. В качестве тел качения могут выступать различные шарики, а также ролики.

Ступичные подшипники можно разделить на несколько групп относительно вида переносимой нагрузки:

• Радиальные подшипники.
• Упорные.
• Упорно-радиальные.
• Радиально-упорные.

Схема ступицы не всегда идентична, она отличается у каждой отдельной модели, она может иметь несколько конфигураций. В автомобилях с задним приводом чаще всего можно встретить роликовые подшипники однорядного типа.

Ими оснащена каждая ступица в количестве двух подшипников. Также популярными становятся и подшипники с радиально-упорной схемой, неотъемлемой частью которой являются шариковые элементы.

Как устроена ступица?

Большинство современных автомобильных средств оснащены электронными системами управления, в таком случае ступицы колес обычно совмещаются с системой ABS. Также они соединены и с датчиками, которые контролируют и скорость оборота колёс. Эти ступицы полностью закрыты, их нет возможности разобрать, обратно собрать.

Именно поэтому при неисправности они не подлежат ремонту. Обычно срок эксплуатации таких колесных ступиц не может превысить общий срок использования и эксплуатации транспортного средства.

Как распознать поломки ступицы?

Состояние ступиц колес напрямую влияет на безопасность управления и эксплуатации транспортного средства, именно поэтому стоит внимательно следить за ними. Вывести из строя их можно при неосторожной и неправильно организованной замене колес, а также в процессе ремонта ходовой части.

Например, при неосторожном ремонте можно сорвать резьбу, это происходит при чересчур сильном закручивании болтов. Проблему такого характера сложно упустить из вида, поэтому она редко несет реальную опасность безопасности управления автомобилем.

Замена ступичного подшипника осуществляется при помощи пресса. К выбору его стоит подходить внимательно, он должен быть хорошего качества и соответствовать всем характеристикам ступицы. Это необходимо потому, что выпрессовка, а также и запрессовка выколоткой и молотком могут вызвать деформацию посадочных мест.

Неисправность в работе ступичного подшипника выдадут посторонние звуки, поломку этой детали всегда можно определить по измененным звукам подвески в процессе ее работы. Даже самый неопытный водитель не сможет не услышать эти нехарактерные для исправного транспортного средства звуки, поэтому упустить неисправность из вида довольно трудно.

При движении стоит осуществить поворот руля, и водитель услышит резкий, довольно громкий гул, это и сообщит ему о том, что с подшипником что-то не так. Также на проблему в его работе может указывать и увеличенный люфт колеса, и вибрация в области кузова.

Чаще всего сама ступица и ее подшипник ломаются вследствие сильного износа. Также частой причиной поломки может стать сильный улар, например, если на высокой скорости автомобиль попал в дорожную яму. Объем и характер ремонтных работ будет зависеть от конкретной модели авто, а также от типа ступиц, которые используются в нем.

При незначительных неисправностях можно осуществить текущий ремонт подшипника, но чаще всего прибегают к их замене, так как это менее хлопотно и не так затратно. Кроме того, подшипники чаще всего меняют не отдельно, а совместно с колесной ступицей.

Водителю не стоит игнорировать шумы, стуки, вибрацию, которые прямо указывают на поломку, так как это приведет к негативным последствиям. Если автовладелец вовремя не обратится в автосервис, ступичный подшипник будет изнашиваться все сильнее, то удары и стук станут очень сильными и определить их локализацию и причину появления будет гораздо труднее.

Такое состояние негативно влияет на только на саму ступицу, но и на ходовую часть транспортного средства, именно поэтому стоит внимательно относиться к любым подозрительным моментам в работе ступицы.

Из чего состоит ступица переднего колеса

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Для чего нужна ступица колеса

1. • передача крутящего момента колесу;
2. • удержание узлов на полуоси;
3. • обеспечение вращения колеса;
4. • удержание барабана и тормозного диска;
5. • фиксация диска колеса.

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» – это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется

1. • строительной: бетономешалки, автокраны и экскаваторы;
2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
3. • коммунальной: снегоуборочные машины;
4. • сельскохозяйственной: уборочные машины;
5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

– Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

– Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

1. • упорные;
2. • радиальные;
3. • упорно-радиальные;
4. • радиально-упорные.

Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, в таком соединении, являются ключевым элементом не только ступицы, но и всей ходовой части в целом, так как именно они отвечают за управляемость автомобилем и во многом обеспечивают безопасность водителя.

Предназначение ступицы – соединение между собой вала и колесного диска для передачи крутящего момента. С одной стороны ступица авто насаживается на вал, а с другой – она имеет специальное посадочное место для сопряжения с колесным диском. Через ступицу передается вращательное движение с оси коленвала на колесо. Также к ней крепится тормозной диск, поэтому она участвует и в торможении. Вращается колесо благодаря подшипникам ступицы.

Виды ступиц и подшипников

Наибольший груз среди всех автомобильных подшипников испытывает именно подшипник ступицы, который фактически удерживает всю массу автомобиля. Наивысшие значения нагрузки возникают в процессе движения, особенно при ускорении и торможении машины. При этом подшипник практически одновременно испытывает воздействие осевой и радиальной силы, что предъявляет очень высокие требования к его качеству.

В современных автомобилях подшипник ступицы – это всегда подшипник качения, который состоит из двух колец (наружное и внутреннее) и распределяющего сепаратора, призванного удерживать на траектории и распределять по подшипнику тела качения, которыми выступают шарики, ролики или другие детали. По видам переносимой нагрузки ступичные подшипники бывают:

1. радиальными;
2. упорными;
3. радиально-упорными;
4. упорно-радиальными.

В современном автомобиле ступица, схема которой не является идентичной для всех моделей, может быть выполнена в различных конфигурациях. Так, в заднеприводных моделях преимущественно применяются стандартные однорядные роликовые подшипники, которых есть по два на каждой ступице. Все большее распространение приобретает схема с шариковыми радиально-упорными подшипниками, являющимися неотъемлемым элементом ступицы.

В новых моделях с электронным управлением системами ступица колеса совмещена с системой ABS, а также датчиками скорости оборотов колес. Такие ступицы изготавливаются полностью закрытыми, они не являются разборными и ремонтопригодными, а их срок эксплуатации равен продолжительности использования автомобиля.

Причины и признаки поломки ступицы

Вывести из строя ступицу можно даже при неправильной замене колеса или в процессе ремонта ходовой. Пример поломки – срыв резьбы при чрезмерном усилии закручивания болтов. Эта проблема определяется сразу, поэтому потенциальной угрозой безопасности движения, как правило, стать не может.

Поломка подшипника ступицы определяется по изменению звука работы подвески. Даже новички чаще всего слышат неладное при возникновении подобных неисправностей. При повороте руля в процессе движения, со стороны поворота будет слышен непривычный гул, если со ступичным подшипником что-то случилось. Также о проблемах с подшипником или ступицей будет свидетельствовать повышенный люфт колеса.

Увеличение износа ступичного подшипника даст о себе знать помимо шумов появлением вибраций через кузов. Если ничего не предпринять, со временем удары настолько усилятся, что локализировать их источник на слух и ощупь уже не получится. Естественно, это крайне пагубно повлияет не только на ходовую часть, но и на весь автомобиль в целом.

В основном ступицы и их подшипники выходят из строя из-за износа. Также причиной может стать сильный удар в процессе движения, например при попадании в яму на скорости. Что касается ремонта, то его тип зависит от модели автомобиля и вида установленных на нем ступиц. Часто подшипники можно поменять отдельно, но нередко они меняются только вместе со ступицей.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Комфорт, управляемость, динамика, безопасность — все зависит от ходовой части автомобиля. Все детали этой конструкции взаимодействуют друг с другом и передают друг другу движущую энергию. Одним из элементов ходового узла является ступица переднего колеса. Сегодня разберем, что это, какого его устройство, его неполадки и как его заменить своими руками.

Что такое ступица переднего колеса

Ступица переднего колеса — это деталь в узле ходовой части конструкции машины. Ступица — это та делать, куда надевается и крепится колесо. Поэтому важность этой детали на первом месте.

В конструкции ступицы есть подшипники. Функции, которые выполняет ступицы:

• чтобы закрепленное не ней колесо имело подвижность, могло вращаться;
• чтобы торможение было качественным, потому тормозной диск тоже сидит на ступице.

Конструкция ступицы

Ступица имеет простую конструкцию в форме цилиндров разных диаметров. В устройство входит:

1. Тело ступицы.
2. Пара подшипников.
3. Колесные шпильки.
4. Спец. датчики.

Про ступицу заднего колеса материал получился большим объемом. Переходите, смотрите.

Корпус литой. В ступицу входят подшипники и шпильки. Корпус изготавливают литым, монолитным, чтобы прочность детали была максимальной.

Признаки неисправностей

Узнать, что ступицу переднего колеса пора менять можно по следующим признакам:

1. Протекторы колес стираются неравномерно. Но это может быть и по причине сбоя настройки развал-схождения.
2. При торможении кузов автомобиля качает.
3. При движении по ровной дороге, машину таскает туда-сюда.
4. Амортизаторы сжимаются и протекают.
5. Повышенная вибрация. Руки на руле чувствуют биение.
6. Появился шум в районе передних колес.

Если звук в районе передних колес появился, то останавливаем автомобиль в удобном для осмотра месте, поднимаем домкратом и руками крутим колесо. Станет понятно, свободно вращается колесо или задевает о что-то.

Заодно трогаем тормозной диск, он может нагреваться при трении. Если диск горячий, то подшипник ступицы работает неправильно.

Если звук появляется при поворотах, то, обычно, если поворачиваешь направо, проблемы в левой ступице. Если звук появляется, когда поворачиваешь налево, то проблема в правой ступице.

При осмотре приподнятой машины, заодно осматриваем и проверяем шаровые опоры.

Причины появления неполадок

Основные причины выхода из строя передних ступиц:

1. В ходовой части изношены другие детали.
2. Не настроен развал-схождение.
3. Амортизаторы неправильно были закреплены.
4. Длительные нагрузки на передние колеса.

При заклинивании подшипников ступицы, водитель сразу ощутит, потому что колесо будет клинить и это будет сопровождаться громким скрежетом.

Как ремонтировать и менять ступицу

Как и в любой работе, подготавливаем инструменты. Обычно достаточно набора рожковых ключей и головок.

Помимо ключей, понадобится:

• съемник для стопорных колец;
• специальный чашечный съемник;
• тиски;
• отвертки;
• зубило;
• гидравлический или механический домкрат;
• молоток.

Когда машина поднята на домкратах, обязательно подкладываем упоры, козелки или колеса. Чем ремонтировать ступицы, легче и дешевле будет купить комплект.

Готовим автомобиль

Подкладываем под колеса противооткатные устройства или любой другой упор. Поднимаем домкратом, подкладываем упор.

Готовим детали

Ставим на ручной тормоз и первую передачу. Откручиваем колеса баллонным ключом. Вернее, до того, поднять домкратом, болты надо ослабить, затем поднять домкратом, затем выкрутить болты и снять колесо.

Откручиваем ступичную гайку. Бывает, эта гайка очень сильно затянута, ее невозможно открутить просто так. В этом случае зацепляют зубилом и бьют по нему молотком. Тормозной диск снимается путем откручивания двух болтов. Обычно клинит и рассыпается один подшипник.

Снимать и менять ступицу можно тремя способами:

• при помощи механического съемника, поворотный кулак при этом не снимается; В первом случае не требуется снимать регулировочный болт, который регулирует развал-схождение. Это сложный способ, если не съемника и смотровой ямы. Потому что ступицу выбить и обратно запрессовать, требуется много усилий.
• демонтаж ступицы вместе с поворотным кулаком, подшипник при этом меняется на верстаке. Этот вариант замены самый легкий, но, возможно нарушится регулировка развала схождения колес. Перед тем, как выкручивать болты поворотного кулака, надо отметить маркером его положение в стойке и обратить внимание, как располагается регулировочный развал-схождение болт. При сборке так, как было, будет минимум погрешностей.Второй вариант используется и для замены рулевых наконечников и шаровых опор, сайлентблоков.
• демонтаж всей стойки в сборе, подшипники меняются с использованием тисков. Это самый сложный способ, требующий распрессование рулевого наконечника и откручивание верхней опоры. Лишь после этого, можно заменить нужную деталь.

Так как ступица сидит крепко, ее приходится выбивать молотком, если нет съемника. Делать это надо очень аккуратно, подкладывая под молоток доску, желательно дуб. При снятии подшипника, можно повредить стопорное кольцо, штопорное кольцо может и не идти в комплекте с новой ступицей.

Подшипники обычно, при выпрессованивании или выбивании, портятся. Поэтому их меняем.

Вывод

После замены, лучше заехать в автосервис для регулировки развал-схождения. Если тяга руля снималась, то все остальные настройки уже будут сбиты.

Видео

Замена переднего подшипника ступицы ВАЗ 2108, 2115, 2110, 2114.

А в этом видео показывается, как менять подшипник ступицы переднего колеса.

Ступица колеса что это такое – АвтоТоп

Автор: p0zitiv · Published 26.04.2018

Что такое ступица колеса и для чего она нужна?

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой. В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем ваш автомобиль и, насколько безопасно его вождение. Для чего предназначена ступица? Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и.

Автор: p0zitiv · Published 26.04.2018

Регулировка подшипников ступиц колес

Подшипники ступицы колеса транспортного средства, как любой узел, в основу функционирования которого положен принцип тесного взаимодействия деталей между собой, подвержены износу. Разработчики современных отечественных автомобилей взяли на вооружение технологию зарубежных коллег, отличающуюся использованием в передних ступицах неразборных и нерегулируемых подшипников. Однако преподносимое в этом случае удобство замены таких подшипников относительно, поскольку она (замена) выполняется вместе со ступицей. Данная статья предназначена для владельцев современных отечественных автомобилей, предпочитающих самостоятельно выполнять процедуру регулировки подшипников ступиц, а также таких работ, как замена подшипника ступицы заднего колеса. Вопреки опасениям скептиков для производства таких работ не требуется использования специализированного инструмента и сложных приспособлений. Инструменты для регулировки.

Автор: p0zitiv · Published 18.11.2012

Регулировка подшипников ступиц передних колес

Чтобы проверить регулировку подшипников (шариковых или роликовых), колесо вывешивают с помощью домкрата и покачивают рукой за шину в поперечном направлении, как показано на рисунке. Если регулировка правильна, палец, положенный на шайбу 2 и одновременно па край ступицы, не должен чувствовать зазора. В противном случае подтягивают гайку о до исчезновения зазора и затем отпускают ее лишь настолько, чтобы прорези гайки совпали с ближайшим отверстием для шплинта в цапфе. Рис. Проверка правильности регулировки подшипников ступицы переднего колеса: 1 — ступица; 2 — шайба; 3 — гайка Благодаря двум взаимно перпендикулярным отверстиям в цапфе и шести прорезям в гайке, гайку отвертывают не более.

Автор: p0zitiv · Published 18.11.2012

Ступицы передних колес

На первых выпусках автомобиля «Москвич-408» в ступицы передних колес устанавливались шарикоподшипники, которые применялись на автомобилях «Москвич» предыдущих моделей. Рис. Ступица переднего колеса с шарикоподшипниками: 1 — ступица; 2 — внутренний подшипник; 3 — сальник; 4 — цапфа поворотной стойки; 5 — наружный подшипник; 6 — шайба; 7 — колпак ступицы; 8 — гайка С ноября 1965 г. завод выпускает автомобили, в ступицах которых установлены конические роликоподшипники. Рис. Ступица переднего колеса с роликоподшипниками: 1 — упорное кольцо; 2 — сальник; 3 — внутренний подшипник; 4 — ступица, 5 — болт ступицы; 6 — наружный, подшипник; 7 — шайба; 8 — колпак.

Автор: p0zitiv · Published 01.07.2012

Схема ступицы заднего колеса

Рис. Схема ступицы заднего колеса: 1, 2 — подшипники; 3 — штифт стопорной шайбы; 4 — полуось; 5 — шпилька крепления полуоси; 6 — болт сетника полуоси; 7 — контргайка; 8 — стопорная шайба; 9 — гайка подшипников ступицы; 10 — ступица; 11 — винт крепления тормозного барабана.

ступица — и устарелое ступица … Словарь трудностей произношения и ударения в современном русском языке

СТУПИЦА — центральная, обычно утолщенная часть колеса, маховика и т. п. деталей. Имеет отверстие для оси или вала, соединена с ободом колеса спицами или диском … Большой Энциклопедический словарь

СТУПИЦА — СТУПИЦА, ступицы, жен. Центральная часть колеса, металлическая или деревянная болванка, на которой укрепляются спицы и в середине которой имеет отверстие для насаживания колеса на ось. Телега вязла в грязи по ступицу. Толковый словарь Ушакова.… … Толковый словарь Ушакова

СТУПИЦА — СТУПИЦА, ы, жен. Центральная часть колеса с отверстием для насадки на ось или вал, соединённая с ободом спицами или диском. | прил. ступичный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 … Толковый словарь Ожегова

ступица — сущ., кол во синонимов: 1 • ступка (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

СТУПИЦА — центр. часть колеса с гнездами для спиц по периметру и втулкой для насадки на ось … Справочник по коневодству

СТУПИЦА — центральная часть колеса, шестерни, шкива, маховика и т. п., имеющая в середине отверстие для посадки на ось или вал; соединяется с ободом спицами или диском … Большая политехническая энциклопедия

ступица — ы; ж. Центральная часть колеса с отверстием для насадки на ось и гнёздами для спиц. Лопнула с. Завязнуть по ступицу. Вставлять спицу в ступицу. ◁ Ступичный, ая, ое. С ое кольцо. * * * ступица центральная, обычно утолщённая часть колеса, маховика… … Энциклопедический словарь

Ступица — центральная часть вращающейся детали (маховика, шкива, зубчатого колеса и т. д.), имеющая отверстие для посадки на вал или ось. Отверстие С. обычно имеет шпоночный паз (см. Шпоночное соединение) или шлицевый профиль (см. Зубчатое… … Большая советская энциклопедия

Ступица — ступка (воронеж.) средняя часть колеса, в которой просверлены или выдолблены одно центральное большое отверстие для оси и несколько малых по поверхности для укрепления колесных спиц; выделываются из вязов., дубов., ясенев. , березовых и других… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Для чего нужна ступица колеса

1. • передача крутящего момента колесу;
2. • удержание узлов на полуоси;
3. • обеспечение вращения колеса;
4. • удержание барабана и тормозного диска;
5. • фиксация диска колеса.

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» – это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Чертеж ступицы

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Для каких видов спецтехники применяется

1. • строительной: бетономешалки, автокраны и экскаваторы;
2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
3. • коммунальной: снегоуборочные машины;
4. • сельскохозяйственной: уборочные машины;
5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Определить поломку ступицы поможет стук и слух

– Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

– Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

1. • упорные;
2. • радиальные;
3. • упорно-радиальные;
4. • радиально-упорные.

Что такое ступица заднего колеса, расположение, устройство

Продолжаем изучать конструкцию автомобиля. Сегодня на очереди ступица заднего колеса. Ступица — это деталь круглой формы с отверстием по центру для соединения с валом или осью, и с пазом под шпонку или со шлицевыми пазами для обеспечения передачи крутящего момента.

Содержание статьи:

1. Функции ступицы.
2. Устройство задней ступицы.
3. Поломки ступицы заднего колеса.
4. Признаки неисправности.
5. Инструменты для замены ступицы.
6. Как заменить ступицу своими руками?
7. Видео.



Функции ступицы

Главная деталь узла ходовой части автомобиля, которая испытывает самые большие нагрузки — это ступица, и передняя, и задняя. Потому что это промежуточная деталь, соединяющая колеса и подвеску авто. При поломке этой важной детали, появляется угроза для всех участников дорожного движения.
Каждое колесо имеет свою ступицу. Колесо жестко крепится на ступицу и совершает вращательное движение вокруг своей оси, а ступица крепится на жестко держится на подвеске машины.
В зависимости от того, какой привод у автомобиля, функции ступицы отличаются. Если у машины ведущие колеса задние, то ступицы заднего колеса выполняют дополнительную функцию — это перераспределение крутящего момента от коленчатого вала к колесу. Получается задняя ступица таких автомобилей является элементом трансмиссии, а не только ходовой.
К ступице колес крепятся такие детали — тормозные диски или барабаны. На недорогих машинах устанавливаются барабаны.
Поэтому, еще одной функцией ступицы заднего колеса является обеспечения торможения. Кроме этого, ступица служит местом установки различных датчиков (скорости, ABS, управления и других технических показателей), которыми напичканы современные авто.
Получаются вот такие функции задней ступицы:

• • Обеспечение жесткой надежной фиксации колеса к подвеске.
  • Обеспечение вращения колеса вокруг своей оси.
  • Удерживает антиблокировочную и тормозную систем.
  • Служит местом установки различных датчиков.



Устройство задней ступицы

Конструкция задних ступиц отличается от того, автомобиль имеет передний привод или задний. Ступица представляет собой округлую металлическую деталь с внешним ободом, на котором много мелких отверстий и одно большое внутренне отверстие. Внешний обод с отверстиями нужен для крепления колеса. В отверстия закручиваются направляющие болты и шпильки, на которых фиксируется ось колеса. Колеса крепятся, в основном, или на 4 болта, или на 5, но бывают и до 8 болтов.
Внутреннее отверстие ступицы предназначено для насаживания на подшипник. Шрус устанавливается в имеющееся в ней отверстие. Некоторые ступицы имеют несколько посадочных мест для электронных датчиков АБС, скорости, и тд.
Все ступицы крепятся двумя болтами и одной шайбой. Ступица сажается через подшипник на цапфу. Цапфа — это также очень важная деталь в ходовой части авто. Подшипники используются качения роликовые или конусные.



Поломки ступицы заднего колеса

Избежать серьезных поломок позволяет проведение своевременной диагностики и при обнаружении признаков неисправности быстрое их устранение.



Что ломает ступицы:

1. Спортивный стиль вождения, то есть с рывками, с дрифтом, с поворотами на больших скоростях, а также быстрая езда по кочкам.
2. Перегруз автотранспортного средства.
3. Застревание в грязи и в снегу, когда машина села на днище.

Во время такой эксплуатации автомобиля, может треснуть корпус ступицы и заклинуть подшипник.



Признаки неисправности

Варианты проведения самостоятельной диагностики:

1. На поворотах особенно слышно, если подшипник ступицы начинает выходить из строя.
2. Толкать ногой резину колеса поперек, чтобы определить есть ли люфт. Если есть люфт (свободный ход), то, ступицу пора менять.
3. Если появился гул в районе колеса. В этом случае надо приподнять авто домкратом и проверить колесо на люфт. При этом возможны звуки хруста, скрипа. При появлении такого гула, эксплуатировать автомобиль дальше нельзя, потому что ступица или подшипник уже износились по масимуму и в любой момент может заклинуть колесо.

Во время замены колеса заодно следует проверять ступицу. В случае ее замены, надо следить, чтобы не сорвалась резьба при закручивании болта ступицы заднего колеса.



Инструменты для замены задней ступицы

Для демонтажа ступицы потребуются следующие инструменты:

1. Набор торцевых головок с удлинителем.
2. Пассатижи (плоскогубцы) для снятия стопорного кольца.
3. Ключ накидной для выкручивания направляющих штифтов тормозного барабана.
4. Брусок из дерева, чтобы не ударять металл об металл.
5. Ударный инструмент (молоток, секач, полукувалда).
6. Монтировка.
7. Зубило.

Порядок замены ступицы:

1. Ослабить гайки крепления колеса.
2. Приподнять автомобиль домкратом. Подложить опоры для страховки. Подложить противооткатные устройства (башмаки).
3. Снять декоративный колпак (центр колеса).
4. Выкрутить гайки крепления колеса.
5. Снять тормозной барабан со ступицы или снять суппорт дискового тормоза.
6. Выкрутить болты крепления ступицы к кронштейну. Болт откручивается через спец отверстие в самой ступице. Чтобы получить доступ, надо повернуть фланец до совмещения отверстий с болтами. Данные гайки закручиваются с большим моментом сил, поэтому открутить их не так легко.
7. Выкрутить болты крепления суппорта, болты крепления поворотного кулака и направляющих тормозных колодок.
8. Вытащить ступицу. Задняя ступица снимается с подшипника. Нужен спец съемник для выпрессовывания ступицы с подшипника.



Видео

Как заменить подшипник ступицы Nissan X-Tail (Ниссан Икстрейл).

Как надо менять заднюю ступицу.

Замена задней ступицы на ВАЗ 2108, 2109, 2110, 2110, 2112, 2113, 2114, 2115, 2170, 2172, КАЛИНА, ПРИОРА, ГРАНТА.

 Как отремонтировать ступицу ВАЗ.

Замена ступицы заднего колеса на Skoda A5 (Шкода А5).



Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Определение концентратора от Merriam-Webster

\ ˈHəb \

1 : центральная часть круглого объекта (например, колеса или пропеллера). спицы прикреплены к ступице колеса

2а : центр деятельности : координационный центр Остров является крупным туристическим центром.

б : аэропорт или город, через которые авиакомпания направляет большую часть своего трафика.

Что такое сетевой концентратор? — Определение от WhatIs.

com

Сетевой концентратор — это узел, который передает данные на каждый компьютер или подключенное к нему устройство на базе Ethernet. Концентратор менее сложен, чем коммутатор, последний из которых может изолировать передачу данных на определенные устройства.

Сетевые концентраторы лучше всего подходят для небольших простых сред локальной сети (LAN). Концентраторы не могут предоставлять возможности маршрутизации или другие расширенные сетевые службы. Поскольку они работают, беспорядочно пересылая пакеты через все порты, сетевые концентраторы иногда называют «простыми коммутаторами».«

Обладая ограниченными возможностями и плохой масштабируемостью, сетевые концентраторы имели, прежде всего, одно конкурентное преимущество перед коммутаторами: более низкие цены. По мере того как в начале-середине 2000-х цены на коммутаторы упали, хабы начали постепенно выводиться из употребления. Сегодня концентраторы используются гораздо реже. Но у сетевых концентраторов есть несколько нишевых применений, и они по-прежнему предлагают простые средства организации сети.

Как работают сетевые концентраторы

Сетевые концентраторы относятся к категории устройств уровня 1 в эталонной модели взаимодействия открытых систем (OSI).Они соединяют несколько компьютеров вместе, передавая данные, полученные с одного порта, на все остальные его порты без ограничений. Концентраторы работают в полудуплексном режиме.

Эта модель вызывает опасения по поводу безопасности и конфиденциальности, поскольку трафик нельзя защитить или поместить в карантин. Это также представляет собой практическую проблему с точки зрения управления трафиком. Устройства в концентраторе функционируют как сегмент сети и совместно используют домен конфликтов. Таким образом, когда два устройства, подключенные к сетевому концентратору, передают данные одновременно, пакеты будут конфликтовать, вызывая проблемы с производительностью сети.Это смягчается в коммутаторах или маршрутизаторах, поскольку каждый порт представляет собой отдельный домен конфликтов.

Сетевой концентратор

Все устройства, подключенные к сетевому концентратору, одинаково распределяют всю доступную полосу пропускания. Это отличается от среды коммутатора, где каждому порту выделяется выделенная полоса пропускания.

Типы ступиц

Есть два типа сетевых концентраторов: активные и пассивные. Третье обозначение, интеллектуальные концентраторы, является синонимом переключателя.

• Активные концентраторы повторяют и усиливают входящие передачи.Их также иногда называют повторителями.
• Пассивные концентраторы просто служат точкой подключения без каких-либо дополнительных возможностей.

Несвязанное использование слова «концентратор» касается сетевых топологий. В звездообразной топологии, иногда называемой концентратором и спицей, каждый хост подключается к центральному концентратору; однако хосты не подключаются друг к другу напрямую. В этом контексте «концентратор» обычно является коммутатором.

В чем разница между концентратором Ethernet и коммутатором?

Концентраторы и коммутаторы Ethernet — это сетевые устройства, которые соединяют компьютеры [и IP-устройства] вместе.Концентратор является базовым, предлагая простые возможности передачи данных на MAC-адреса через уровень 1. Коммутатор сложен, предлагает безопасность, эффективность, интеллектуальную функцию и возможность передачи на определенные внутрисетевые MAC-адреса через Layer-2 и Layer-3.

Что такое уровни 1, 2 и 3?

Уровни — это пути, по которым передаются данные. Стандарты взаимодействия открытых систем (OSI) определяют уровни как модель для связи по сети.

Ниже приведены уровни, на которых концентраторы и коммутаторы Ethernet работают в сети.Каждое устройство делает это, ориентируясь на MAC-адреса.

Что такое MAC-адрес?

MAC означает контроль доступа к среде передачи. Это 48-битный или 64-битный адрес, присвоенный сетевому адаптеру при производстве компьютера.

MAC-адрес — это аппаратный адрес этого устройства. С другой стороны, IP-адрес — это программный адрес. И то, и другое можно найти в сетевой интерфейсной плате (NIC) конкретного компьютера.

Эти адреса позволяют концентраторам и коммутаторам передавать данные на компьютер.

Теперь, когда вы понимаете маршрут, по которому проходит сигнал, и адрес принимающего компьютера, давайте посмотрим, как на них передаются концентраторы и коммутаторы.

Что делает концентратор Ethernet?

Концентратор Ethernet соединяет широковещательные сигналы с компьютерами в локальной сети (LAN) посредством процесса, называемого лавинной рассылкой кадров, также известной как одноадресная рассылка. Это как один большой взрыв. Концентратор не различает MAC-адреса, да и не может. У него нет программного обеспечения, необходимого для определения конкретных целей.

Концентратор — это, по сути, неразумное устройство. Каждый входящий бит реплицируется на все остальные интерфейсы.

Концентратор — это самый простой и наименее затратный способ построить сеть из персональных компьютеров вместе.

Одна из проблем с концентраторами — ненужный трафик из-за процесса передачи спама. Это также небезопасно, потому что может отправлять данные, которые не предназначены для всех конечных пользователей. Концентратор обычно имеет от 4 до 12 портов.

Что делает коммутатор Ethernet?

Коммутатор — это интеллектуальное устройство, передающее данные на определенные MAC-адреса в локальной сети.Он имеет возможность изучать или «запоминать» и различать определенные адреса, обращаясь к ним из таблицы CAM. Программное обеспечение

позволяет коммутатору регулировать трафик, устранять спам-сигналы и повышать эффективность подключенных сетей.

Коммутатор стоит дороже, но он поддерживает не только персональные компьютеры, но и множество других IP-устройств. Это переносит его в сферу Интернета и возможность поддерживать удаленные устройства в более крупных WAN, VLAN или LAN.

Интеллектуальные функции позволяют администраторам включать и выключать порты или фильтровать их через определенные порты и управлять безопасностью VLAN. Сетевой коммутатор обычно имеет от 24 до 48 портов.

BY: Planet Technology USA

Концентратор | Что такое хаб

Концентратор — это обычная точка подключения, также известная как сетевой концентратор, которая используется для подключения устройств в сети. Он работает как центральное соединение для всех устройств, подключенных через концентратор. Хаб имеет множество портов.Если пакет достигает одного порта, его могут видеть все сегменты сети, поскольку пакет копируется на другие порты. Сетевой концентратор не имеет таблиц маршрутизации или интеллекта (в отличие от сетевого коммутатора или маршрутизатора), который используется для отправки информации и широковещательной рассылки всех сетевых данных по каждому соединению. Хотя большинство концентраторов могут распознавать сетевые проблемы или ошибки, такие как коллизии, широковещательная передача всей информации на несколько портов может представлять угрозу безопасности и вызывать узкие места.Сетевые концентраторы были популярны в прошлом, поскольку были дешевле коммутаторов или маршрутизаторов. В настоящее время коммутаторы намного дешевле концентраторов и являются лучшим решением для любой сети. Кроме того, концентратор не является IP-адресом, поскольку это глупое устройство. Типы концентраторов Ниже приведены три типа концентраторов: Пассивный концентратор Активный концентратор Интеллектуальный концентратор Пассивный концентратор: Пассивный концентратор — это точка подключения проводов, которая помогает создать физическую сеть.Он способен определять ошибки и неисправное оборудование. Просто он принимает пакет через порт и рассылает его всем портам. Он включает в себя разъемы (порт 10base-2 и RJ-45), которые можно использовать в качестве стандарта в вашей сети. Этот разъем подключается ко всем устройствам локальной сети (LAN). Кроме того, современные пассивные концентраторы имеют порты AUI, которые подключаются как приемопередатчики в соответствии с конструкцией сети. Активный концентратор: По сравнению с пассивным концентратором он включает некоторые дополнительные функции.Он может отслеживать данные, отправляемые на подключенные устройства. Он играет важную роль между подключенными устройствами с помощью технологии хранения, где он проверяет данные, которые нужно отправить, и решает, какой пакет отправить первым. Он имеет возможность исправлять поврежденные пакеты при их отправке, а также может удерживать направление остальных пакетов и распределять их. Если порт получает слабый сигнал, но все еще читается, то активный концентратор преобразует слабый сигнал в более сильный сигнал перед его отправкой на другие порты.Он может усилить сигнал, если какое-либо подключаемое устройство не работает в сети. Следовательно, это помогает обеспечить непрерывность обслуживания в локальной сети. Intelligent Hub: Он немного умнее пассивных и активных концентраторов. У этих концентраторов есть несколько видов программного обеспечения для управления, которое помогает анализировать проблемы в сети и решать их. Выгодно тратить бизнес на нетворкинг; руководство может назначать пользователей, которые помогают работать быстрее и эффективно совместно использовать общий пул с помощью интеллектуальных концентраторов.Однако он обеспечивает лучшую производительность для локальной сети. Кроме того, с любым физическим устройством, если обнаружена какая-либо проблема, оно может легко обнаружить эту проблему. Особенности концентратора Он работает с общей полосой пропускания и широковещанием. Он включает только один домен коллизий и домен широковещательной рассылки. Он работает на физическом уровне модели OSI, а также предлагает поддержку полудуплексного режима передачи. Он не может создать виртуальную локальную сеть и не поддерживает протокол связующего дерева. Более того, внутри концентратора происходят в основном конфликты пакетов. Он также обладает гибкостью, что означает высокую скорость передачи данных на различные устройства. Приложения концентратора Важные области применения концентратора приведены ниже: Концентратор используется для создания небольших домашних сетей. Используется для мониторинга сети. Они также используются в организациях для обеспечения связи. Его можно использовать для создания устройства, доступного из сети. Что делают хабы? Концентраторы работают как центральное соединение между всем сетевым оборудованием и обрабатывают тип данных, который называется кадрами. Если кадр получен, он передается на порт конечного компьютера после его усиления. Кадр передается на каждый из его портов в концентраторе, независимо от того, предназначен ли он только для одного порта. Он не включает способ определения кадра, на какой порт он должен быть отправлен. Следовательно, кадр должен передаваться на каждый порт, что гарантирует, что он достигнет предполагаемого пункта назначения, который генерирует большой объем трафика в сети и может привести к повреждению сети.Концентратор работает медленнее по сравнению со стандартным коммутатором, поскольку он не может отправлять или получать информацию одновременно, но коммутатор дороже, чем концентратор. Преимущества концентратора Обеспечивает поддержку различных типов сетевых носителей. Может быть использован кем угодно, так как он очень дешевый. К нему можно легко подключать различные типы носителей. Использование концентратора не влияет на производительность сети. Кроме того, он может увеличить общее расстояние сети. Недостатки хаба Нет возможности выбрать лучший путь в сети. Не включает такие механизмы, как обнаружение столкновений. Он не работает в полнодуплексном режиме и не может быть разделен на сегменты. Он не может уменьшить сетевой трафик, так как не имеет механизма. Он не может фильтровать информацию, поскольку передает пакеты во все подключенные сегменты. Кроме того, он не может соединять различные сетевые архитектуры, такие как кольцо, токен, Ethernet и т. Д. Разница между концентратором и коммутатором Таблица ниже содержит основные различия между концентратором и коммутатором: Ступица Переключатель Концентратор работает на физическом уровне модели OSI. Коммутатор работает на канальном уровне модели OSI. Концентратор содержит единственный домен конфликта. В коммутаторе несколько портов включают отдельные домены конфликтов. Выполняет лавинную рассылку кадров, которая может быть широковещательной, одноадресной или многоадресной. Он в основном выполняет широковещательную рассылку, а также при необходимости выполняет одноадресную и многоадресную рассылку. В хабе режим передачи полудуплекс В коммутаторе режим передачи полнодуплексный. Он использует орбиты электрического сигнала. Использует фрейм и пакет. Он не поддерживает протокол связующего дерева. Он поддерживает множественное связующее дерево. В хабе чаще всего возникают коллизии при настройке. В полнодуплексном коммутаторе коллизий не происходит. Это пассивное устройство. Это активное устройство. Концентратор не может хранить MAC-адреса. Он использует доступную память содержимого, доступ к которой могут получить интегрированные микросхемы для конкретных приложений (ASIC). Это не интеллектуальное устройство. Коммутатор — это интеллектуальное устройство. Скорость сети хаба до 10 Мбайт в секунду. Скорость коммутатора составляет 10/100 Мбит / с, 1 Гбит / с и 10 Гбит / с.

Что такое сетевой концентратор?

Обновлено Кайл Герико

Сетевой концентратор — это устройство, которое позволяет нескольким компьютерам обмениваться данными друг с другом по сети. Компьютеры подключаются через порты Ethernet, встроенные в сетевой концентратор. Обычно концентраторы содержат от четырех до 12 портов Ethernet. Эти устройства лучше всего подходят для небольших локальных сетей (LAN).

Как работает сетевой концентратор?

Сетевые концентраторы — это устройства уровня 1 в соответствии с эталонной моделью взаимодействия открытых систем (OSI). Это означает, что они работают исключительно на физическом уровне, в отличие от программного приложения.

Эти концентраторы работают путем пересылки пакетов информации на все другие компьютеры, подключенные к устройству. Когда пакет прибывает на один из портов Ethernet, он затем копируется на другие порты, чтобы все сегменты локальной сети могли получить доступ к информации, хранящейся в пакете.

Типы сетевых концентраторов

Есть два типа сетевых концентраторов: активные и пассивные.

Активные концентраторы имеют собственный встроенный источник питания. Они могут очищать, улучшать и ретранслировать сигналы, передаваемые между подключенными компьютерами. Активные концентраторы могут использоваться как повторители и как расширение для двух или более дополнительных узлов.

Пассивные концентраторы не имеют встроенного источника питания. Эти концентраторы действуют исключительно как точка подключения. Это означает, что они не могут очищать или улучшать сигналы, передаваемые между компьютерами.Они не могут увеличить количество узлов, но могут увеличить расстояние между ними.

Сетевой концентратор и коммутатор

Сетевые концентраторы и сетевые коммутаторы служат аналогичным целям, но коммутаторы предлагают ряд дополнительных, более продвинутых функций. Хабы иногда называют «глупыми устройствами». Это потому, что они без разбора транслируют все входящие пакетные данные на каждый подключенный к ним компьютер.

С другой стороны, коммутаторы

иногда называют «интеллектуальными устройствами».«В отличие от концентраторов, сетевые коммутаторы могут интеллектуально транслировать информацию на определенные порты и подключенные компьютеры.

Сетевые концентраторы были популярным вариантом прежде всего из-за их более низкой цены. Но коммутаторы снизились в цене, чтобы быть сопоставимыми с сетевыми концентраторами, поэтому теперь они используются чаще, чем концентраторы.

Недостатки сетевых хабов

Менее развитая функциональность сетевых концентраторов может привести к двум основным недостаткам по сравнению с коммутаторами. Поскольку концентраторы рассылают пакеты всем соединениям, они могут потреблять ненужную полосу пропускания и замедлять передачу информации по локальной сети.Это также может быть угрозой безопасности, поскольку информация может быть отправлена ​​непреднамеренным пользователям, которые совместно используют соединение с сетевым концентратором.

Рекомендуемая литература: Разница между концентраторами, коммутаторами и маршрутизаторами.

Связанные термины

Как мне войти?

О HUB
В составе PowerUp — районная инициатива, направленная на цифровую трансформацию преподавания и обучения 21 века — HISD запустила онлайн-платформу K-12, которая в конечном итоге станет центром сотрудничества, персонализации, учебной программы, обучения и общения для всех сотрудников и студентов HISD.Он называется PowerUp: HUB или сокращенно HUB.

Что такое платформа цифрового обучения?
Платформа цифрового обучения — это программная онлайн-среда, которую могут использовать преподаватели и учащиеся, чтобы предоставить всем, кто занимается обучением детей, информацию, цифровые инструменты и ресурсы, которые им необходимы для совместного обучения — как в классе, так и за его пределами.

Какую пользу HUB принесет учителям?

HUB разработан, чтобы помочь учителям HISD делать больше за меньшее время и персонализировать обучение для учеников.От планирования и проведения курсовой работы до оценки успеваемости учащихся и составления отчетов, учителей тянут в разные стороны. Но что, если многие рутинные задачи, которые они выполняют каждый день, такие как создание, сбор и оценка заданий, можно было бы автоматизировать? А что, если бы им было проще делиться ресурсами с коллегами и учениками и разрабатывать мультимедийные инструкции? HUB предназначен для всего этого и даже больше.

Какую пользу HUB принесет студентам?
Чтобы добиться успеха в сегодняшней глобальной рабочей силе, студенты должны уметь критически мыслить, принимать ответственные решения, эффективно общаться, а также быть способными к адаптации и продуктивными.Для развития этих характеристик необходимо, чтобы учащиеся познакомились с технологиями, ресурсами и инструментами, которые они будут использовать в реальном мире. HUB предоставит студентам круглосуточный доступ к учебным материалам, курсовым работам и электронным учебникам с любого устройства, а также предоставит им право голоса и выбора в процессе обучения и в том, как они демонстрируют мастерство в предмете. Благодаря HUB у студентов есть безопасное пространство для самостоятельного обучения, возможность отправлять домашние задания и проекты, возможность сотрудничать и общаться со своими одноклассниками, а также способность размышлять и брать на себя ответственность за свое обучение через блоги, доски обсуждений и электронные портфолио .

Hub — определение и значение

Ступица — это центр активности или центральная часть колеса. Это центральный аэропорт или другой транспортный объект, из которого работает множество различных служб. Когда этот термин относится к авиакомпаниям и рейсам, мы часто называем его «узловым аэропортом ».

Это также электронное устройство, которое является центральной точкой соединения нескольких компьютеров. Другими словами, устройство, которое подключает другие устройства к сети.

В металлообработке ступица — это стальной штамп, из которого делают медаль или монету.

В этой статье рассматривается значение этого термина в мире бизнеса и высокотехнологичных устройств.

Согласно Oxford Living Dictionaries , узловым центром является:

«1. Центральная часть колеса, вращающаяся на оси или вместе с ней, и от которой исходят спицы. 2. Эффективный центр деятельности, региона или сети ».

«3. Центральный аэропорт или другой транспортный объект, из которого работают многие службы.”

Представьте себе велосипедное колесо со множеством спиц, ведущих к ступице в центре. Когда велосипед движется, колесо и спицы вращаются, а ступица находится в центре. Другими словами, он находится в центре всей деятельности. Центральные аэропорты, а также сетевые и финансовые узлы также находятся в центре всего происходящего.

Финансовый центр

Финансовым центром может быть регион или город. Это центр индустрии финансовых услуг страны или всего региона.Мы часто называем такие места финансовыми центрами.

Они являются домом для крупных финансовых учреждений, фондовых рынков и других финансовых компаний и служб.

Эти крупные финансовые центры обычно появляются после принятия правительством вспомогательного постановления . Они также могут развиться в результате внешних факторов .

В этом контексте «внешние эффекты» относятся к результату высокой концентрации финансовых компаний в определенном месте.Другими словами, область может стать финансовым центром, потому что изначально там было много финансовых услуг. Эта концентрация привлекла больше финансовых компаний, а затем и больше, т. Е. Рост нарастал.

Известные финансовые центры, например, Wall Street в Нью-Йорке, The City в Лондоне. Central в Гонконге и Marunouchi в Токио также являются крупными финансовыми центрами.

Сетевой концентратор

Сетевые концентраторы — это общие точки подключения для устройств, составляющих часть сети.Обычно они соединяют сегменты LAN .

LAN означает L ocal A rea N etwork, то есть компьютерную сеть, покрывающую относительно небольшую площадь. Большинство локальных сетей охватывают здание, группу зданий или только одну комнату.

Сетевой концентратор имеет несколько портов . Порт — это интерфейс электронного устройства, к которому мы можем подключить другое устройство.

Когда пакет поступает на один порт, он впоследствии копируется на другие порты.Следовательно, все сегменты локальной сети могут видеть все пакеты. В этом контексте пакет — это часть сообщения, которое перемещается по сети с коммутацией пакетов.

Webopedia говорит следующее относительно значения концентратора:

«Концентраторы и коммутаторы служат центральным соединением для всего вашего сетевого оборудования и обрабатывают тип данных, известный как фреймы. Фреймы несут ваши данные ».

«Когда кадр получен, он усиливается и затем передается на порт компьютера назначения.”

Видео — будущее Лондона как финансового центра

Лондон — крупный финансовый центр Европы. Это наиболее важный деловой район Соединенного Королевства. Однако что будет теперь, когда британцы проголосовали за BREXIT? BREXIT означает BR itain EXIT ing в Европейский Союз.

В этом видео Wall Street Journal Джес Стейли, генеральный директор Barclays, объясняет, почему, по его мнению, Лондон сохранит свой нынешний статус.

---

.
