Модернизация регулятора напряжения генератора ВАЗ

Все знают, что производительность штатных генераторов русских автомобилей устраивает не всех, именно поэтому на многочисленных форумах обсуждают, какой генератор для ВАЗ 2110 выбрать. Конечно, простым решением будет замена генератора на усиленный, но мы простых путей не ищем. В этой статье очередная доработка генератора ВАЗ своими руками.

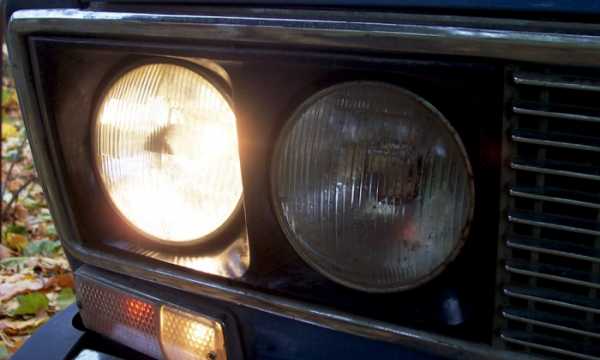

Машина движется летом в пробке, работает вентилятор радиатора, ближний свет, а если к этому прибавить кондиционер, тогда заметно падает напряжение сети автомобиля. А все потому, что генератору не хватает мощности и поэтому в дело подключается АКБ. Чтобы решить проблему, предлагается установить на родной щеточный узел регулятор напряжения (РН) от иномарки, с подходящими характеристиками, что позволит при нагрузке выдавать генератору более 14В.

Список РН от иномарок, которые подходят на щеточный узел генератора 9402.3701 (спасибо Dranik с форума autolada.ru):

  • HUCO-130512
  • Febi-17202
  • Bosch-1197311028
  • Hella-5DR 004 242-061
  • Beru-0 190 005 004

Процесс доработки начинается со снятия реле-регулятора. Потребуется:
  1. Штатный регулятор напряжения (160р.)
  2. Регулятор напряжения от иномарки на 14,5В.
На коробке указан код запчасти по каталогу. Цена 420р., более дешевый бренд обойдется в 220р. Вообще, подойдет любой фирмы, главное чтобы по форме был идентичный нашему.
От штатного регулятора напряжения отделяем таблетку, выполняется это просто и демонстраций не требует. В результате мы получаем просто голый корпус с щётками.
Отделяем от РН иномарки таблетку на 14,5В. Аккуратно, чтобы не повредить таблетку. Теперь пробуем объединить таблетку иномарки и наш корпус с щётками.
  1. На фото демонтированная таблетка с РН иномарки и корпус с щётками.
  2. Из-за того, что он немного больше, поэтому установить его не так просто. Так выглядит объединенная таблетка иномарки 14,5В с нашим корпусом РН.
  3. И собранный и готовый к эксплуатации штатный РН и таблетка на 14,5В.

Далее припаиваем выводы забугорной таблетки к нашему корпусу РН. Выводы придется немного подогнуть под выходы корпуса РН.
Ставим таблетку на штатный корпус РН и прикручиваем таблетку к корпусу болтиками.

Далее припаиваем выводы таблетки. Зажимаем вывод у самого основания для рассеивания тепла и укладываем припой так, чтобы вывод таблетки был полностью покрыт оловом. Замазываем гаечки, чтобы предотвратить самораскручивание от вибрации.
Получаем штатный РН и таблетку от иномарки на 14,5В. Теперь осталось только установить усиленный генератор на автомобиль.

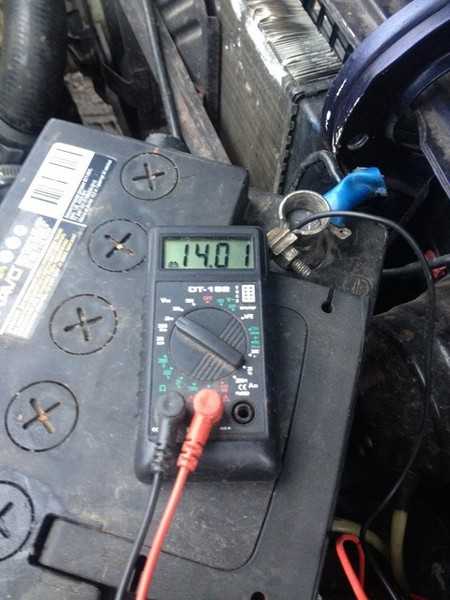

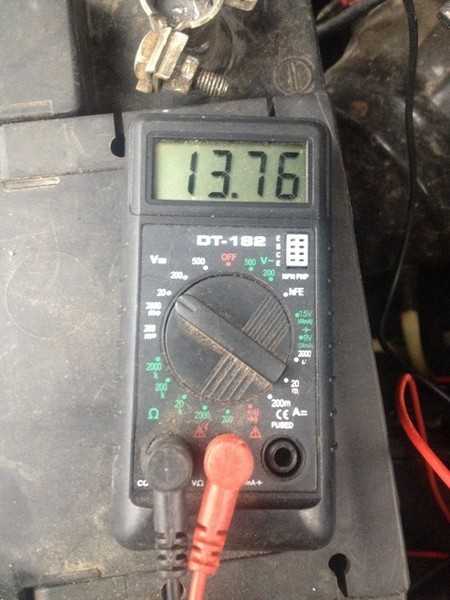

В результате наш генератор повышенной мощности показал:

  1. На тёплой машине напряжение на клеммах 14,4В
  2. При средней нагрузки сети напряжение составило 14,2-14,3В
  3. При включении всех приборов напряжение генератора просело до 14-14,1В и осталось такой же при прогреве ДВС до 90Со.
Другой способ увеличить напряжение сети автомобиля - установить диод в генератор или другой регулятор напряжения. Если после таких доработок все равно генератор не справляется, тогда подумайте над тем, как привести электрооборудование в машине в порядок.

Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Генератор ваз 2106,2107 - какой более мощный лучше поставить, установка и замена

Правильная работа генератора 2106 2107 обеспечивает надлежащее функционирование всех устройств транспортного средства. Согласно прилагаемой инструкции по эксплуатации, техническое состояние генератора ВАЗ 2106 проверяется не реже 1 раза каждые 4 месяца. Невнимательность к указанному требованию приводит к износу устройства. В результате вопрос, какой генератор лучше поставить на ВАЗ 2106, становится актуальным.

При участии машины в ДТП или серьезном ремонте необходимо в обязательном порядке убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные поломки всех потребителей электричества в машине. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

  • частичное или полное сгорание обмотки ВАЗ 2107;
  • случаи межвиткового короткого замыкания;
  • физический износ деталей;
  • внешнее физическое воздействие;
  • механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

  1. Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.

  2. Разрешено использование агрегата от ВАЗ 2106, чей максимальный уровень тока равен 55 А. Главное — предварительно убедиться в отсутствие большого количества мощных потребителей. Для установки потребуется незначительная переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
  3. Для машин с большим количеством потребителей подойдет агрегат, аналогичный установленным на ВАЗ 2107. Его максимальная мощность составляет 73 А. Водители со стажем говорят, что в некоторых случаях тяжело решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить необходимую мощность потребления в долгосрочной перспективе.
  4. В случае повышенной нагрузки на генератор рекомендуется выбрать модель для Нивы. Выдает она почти 80 А, что вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение. Нельзя ставить мощный агрегат на модель 2106, которая не рассчитана на подобные мощности.
  5. В крайних случаях допускается установка агрегата от модели 2110, чья мощность превышает 110 А. Использование подобного генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство. Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

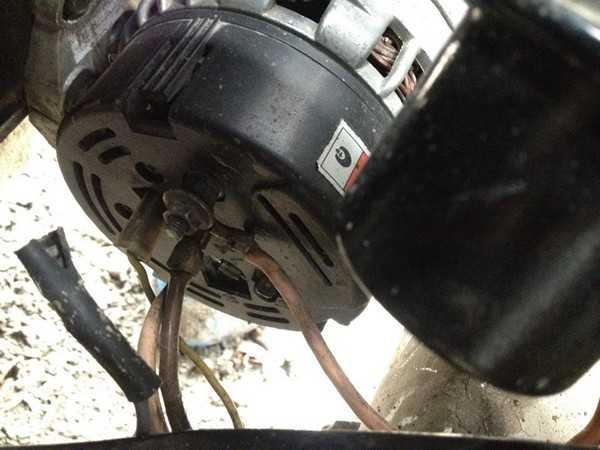

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.


korchim.ru

Модернизация регулятора напряжения генератора ВАЗ

Все знают, что производительность штатных генераторов русских автомобилей устраивает не всех, именно поэтому на многочисленных форумах обсуждают, какой генератор для ВАЗ 2110 выбрать. Конечно, простым решением будет замена генератора на усиленный, но мы простых путей не ищем. В этой статье очередная доработка генератора ВАЗ своими руками.

Машина движется летом в пробке, работает вентилятор радиатора, ближний свет, а если к этому прибавить кондиционер, тогда заметно падает напряжение сети автомобиля. А все потому, что генератору не хватает мощности и поэтому в дело подключается АКБ. Чтобы решить проблему, предлагается установить на родной щеточный узел регулятор напряжения (РН) от иномарки, с подходящими характеристиками, что позволит при нагрузке выдавать генератору более 14В.

Список РН от иномарок, которые подходят на щеточный узел генератора 9402.3701 (спасибо Dranik с форума autolada.ru):

  • HUCO-130512
  • Febi-17202
  • Bosch-1197311028
  • Hella-5DR 004 242-061
  • Beru-0 190 005 004

Процесс доработки начинается со снятия реле-регулятора. Потребуется:
  1. Штатный регулятор напряжения (160р.)
  2. Регулятор напряжения от иномарки на 14,5В.
На коробке указан код запчасти по каталогу. Цена 420р., более дешевый бренд обойдется в 220р. Вообще, подойдет любой фирмы, главное чтобы по форме был идентичный нашему.
От штатного регулятора напряжения отделяем таблетку, выполняется это просто и демонстраций не требует. В результате мы получаем просто голый корпус с щётками.
Отделяем от РН иномарки таблетку на 14,5В. Аккуратно, чтобы не повредить таблетку. Теперь пробуем объединить таблетку иномарки и наш корпус с щётками.
  1. На фото демонтированная таблетка с РН иномарки и корпус с щётками.
  2. Из-за того, что он немного больше, поэтому установить его не так просто. Так выглядит объединенная таблетка иномарки 14,5В с нашим корпусом РН.
  3. И собранный и готовый к эксплуатации штатный РН и таблетка на 14,5В.

Далее припаиваем выводы забугорной таблетки к нашему корпусу РН. Выводы придется немного подогнуть под выходы корпуса РН.
Ставим таблетку на штатный корпус РН и прикручиваем таблетку к корпусу болтиками.

Далее припаиваем выводы таблетки. Зажимаем вывод у самого основания для рассеивания тепла и укладываем припой так, чтобы вывод таблетки был полностью покрыт оловом. Замазываем гаечки, чтобы предотвратить самораскручивание от вибрации.
Получаем штатный РН и таблетку от иномарки на 14,5В. Теперь осталось только установить усиленный генератор на автомобиль.

В результате наш генератор повышенной мощности показал:

  1. На тёплой машине напряжение на клеммах 14,4В
  2. При средней нагрузки сети напряжение составило 14,2-14,3В
  3. При включении всех приборов напряжение генератора просело до 14-14,1В и осталось такой же при прогреве ДВС до 90Со.
Другой способ увеличить напряжение сети автомобиля - установить диод в генератор или другой регулятор напряжения. Если после таких доработок все равно генератор не справляется, тогда подумайте над тем, как привести электрооборудование в машине в порядок.

Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Перебираем генератор ВАЗ 2107 37.3701 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост - 190р 2. Конденсатор генератора - 15р 3. Подшипники - я взял Andycar - 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

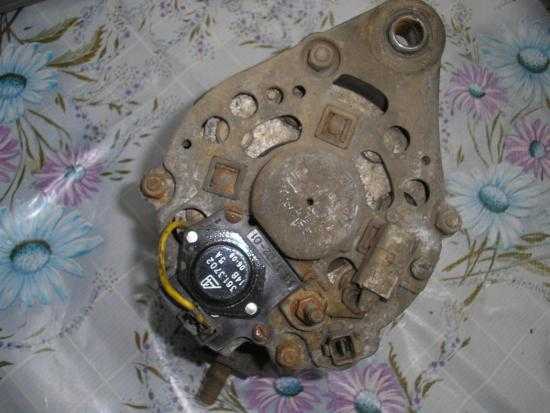

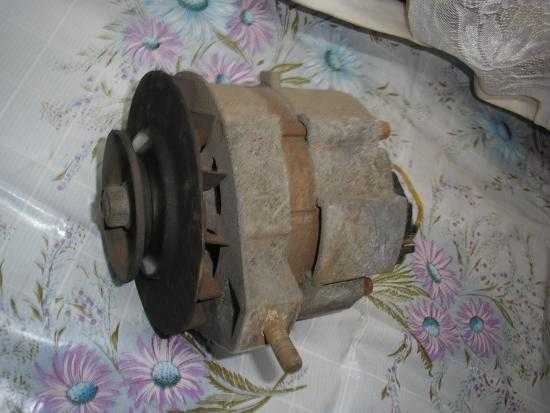

Итак сам генератор

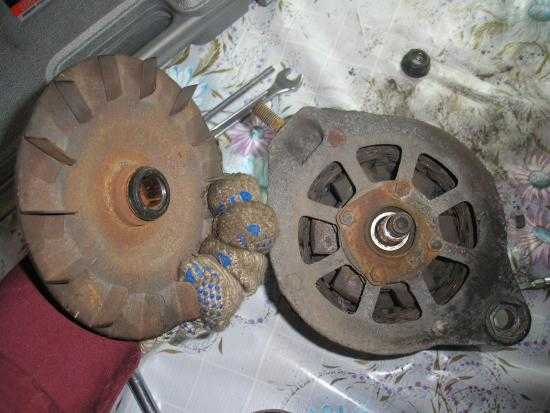

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

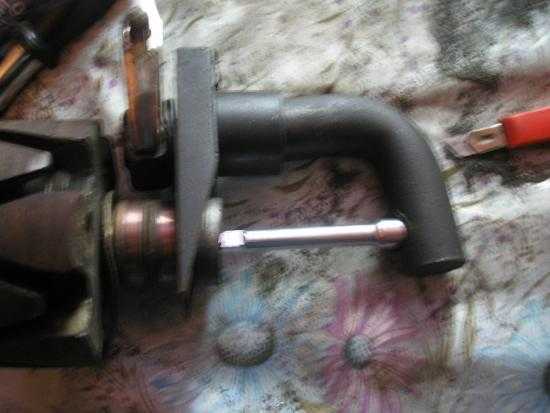

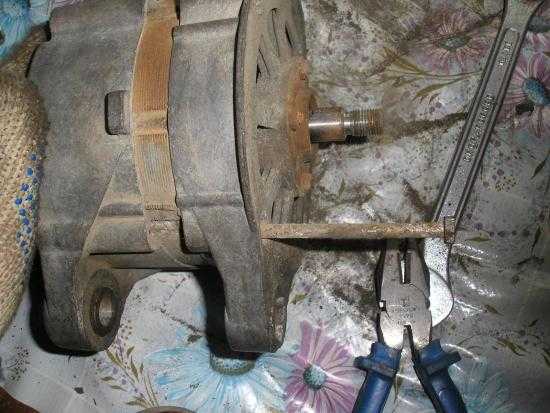

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

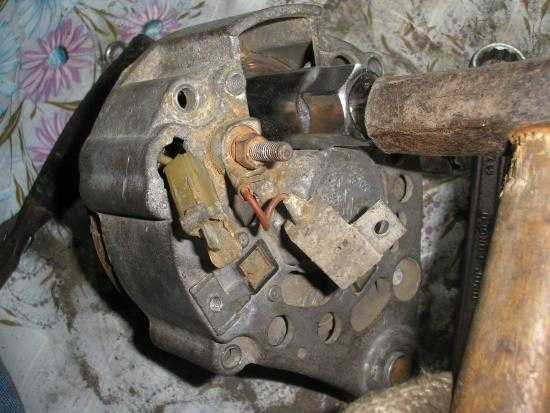

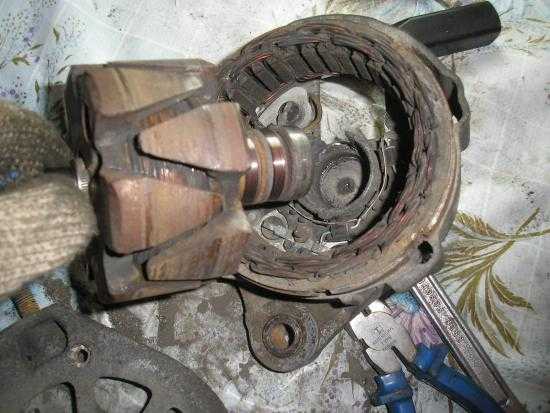

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

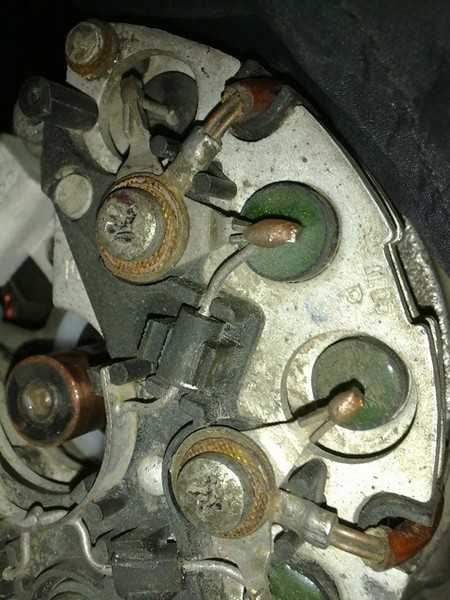

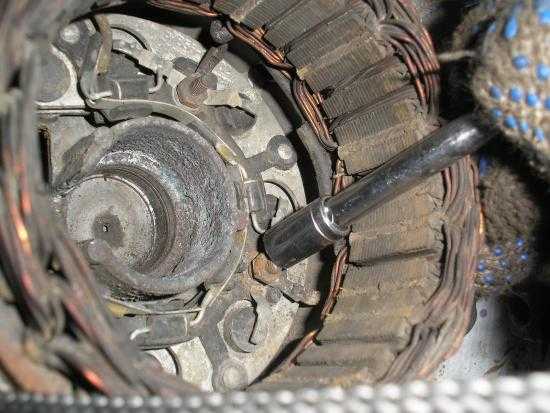

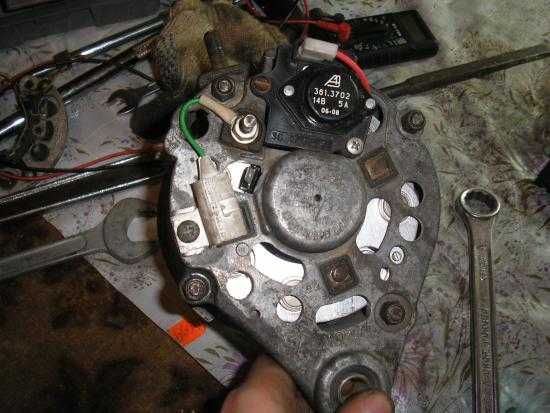

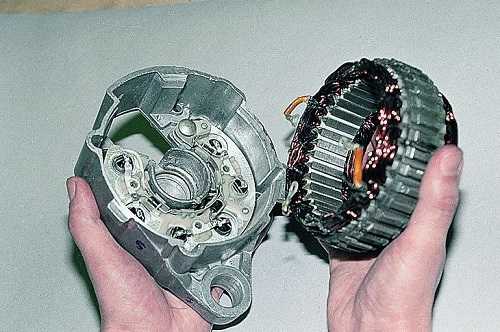

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

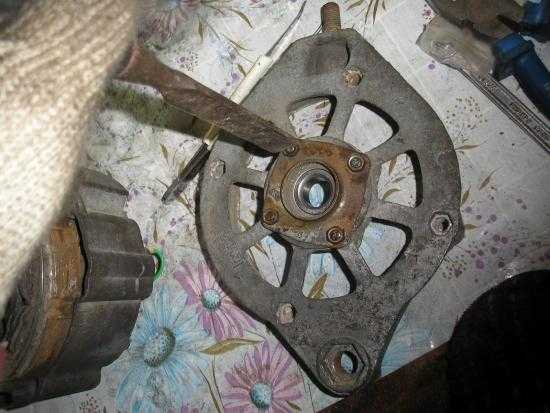

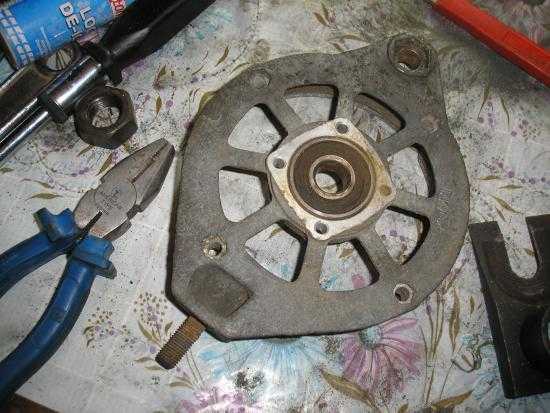

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

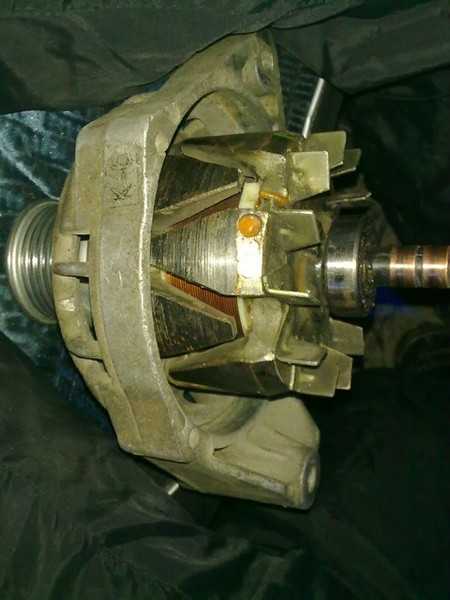

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

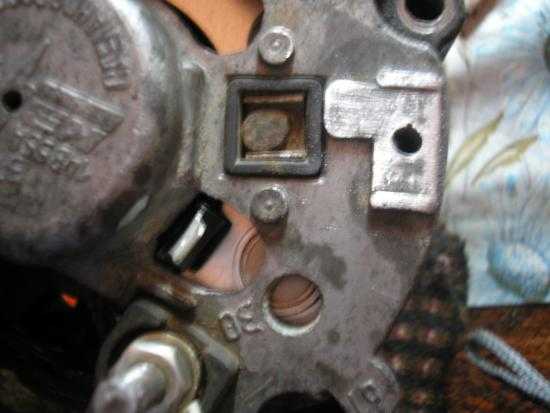

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

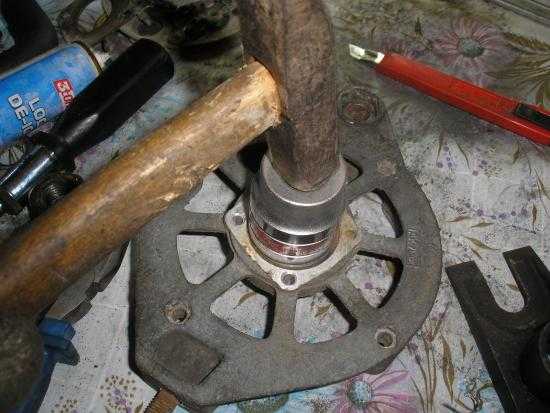

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент - запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Если будут какие либо вопросы обсуждаем на форуме http://www.semerka.info/forum/viewtopic.php?p=10803#10803 Mr.Ice специально для www.semerka.info

www.semerkainfo.ru

Генератор ВАЗ-2107: учимся мастерить сами

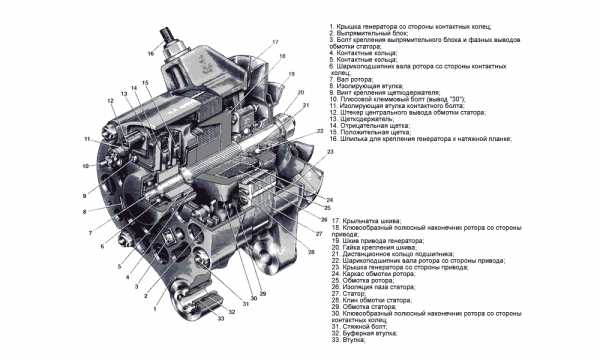

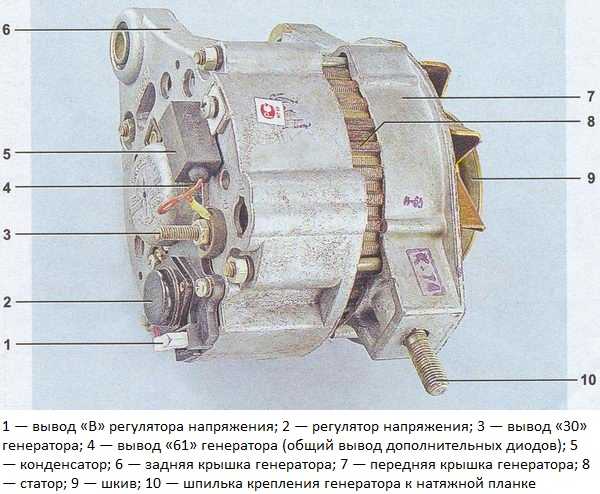

Устройство генератора ВАЗ 2107

Любой генератор предназначен для питания «своих потребителей» электрическим током, а также  зарядки батареи аккумулятора. Генератор ВАЗ 2107 является устройством переменного тока модели 372.3701.

Он представляет собою трехфазный синхронный электрический агрегат со своеобразным электромагнитным возбуждением. Размещен он на двигателе в правой его части и приводится в движение клиновым ремнем от коленчатого вала. Основными его составляющими являются статор, ротор, а также отлитые из алюминиевого сплава крышки. История марки ВАЗ 2107 знает случаи, когда автомобили комплектовались и продолжают комплектоваться устройством 9412.3701, которое имеет ряд определенных конструктивных отличий.

Как проводится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может проводится по ряду причин:

  • сгорели обмотки;
  • случилось межвитковое замыкание;
  • поломался корпус и другие причины.

Замену лучше проводить через низ автомобиля. Чтобы ее выполнить, придется открутить и снять пыльник, который защищает машину. Поэтому лучше воспользоваться, в этой ситуации, подъемником или смотровой ямой.

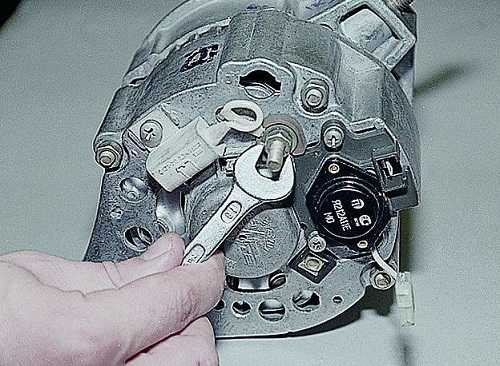

  1. Для начала снимаем клемму «минус» с аккумулятора.

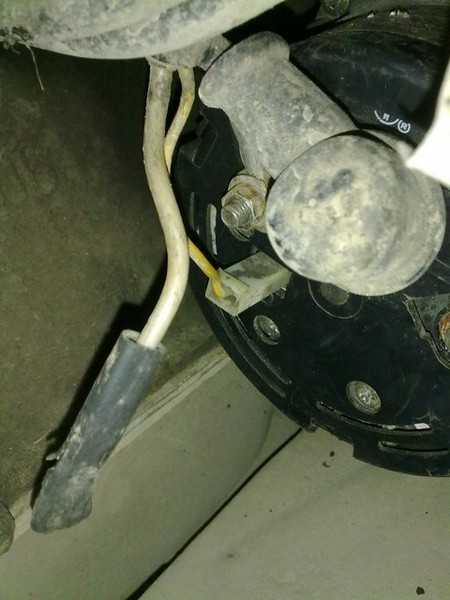

  2. Отсоединяем штекер с вывода «61» (Схема в разделе чуть ниже) (на представленном фото сняты термостат и аккумулятор).

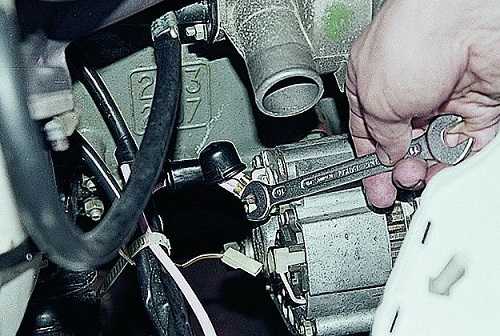

  1. Снимаем изоляционный чехол и ключом «десяткой» отсоединяем клемму с вывода «30». Снимаем провод.

  1. Снимаем ремень генератора ВАЗ 2107.
  2. Используя ключ «17», откручиваем гайки и снимаем регулировочную планку.
  3. Откручиваем гайку нижнего крепления, вытаскиваем втулку и болт.

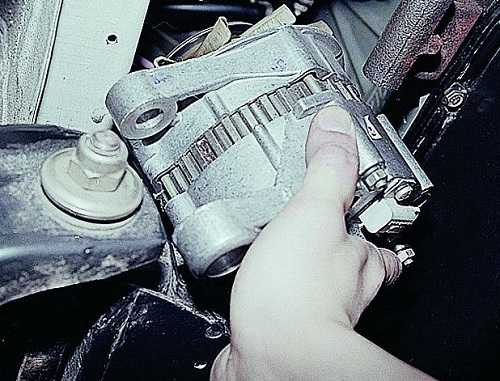

  4. Удаляем генератор.

  1. Устанавливаем новое устройство в обратном порядке. После регулируем натяжение ремня.

Ремонт и сборка своими руками

Перед тем как приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его детали и схема электрических соединений. В процессе ремонта нам это пригодится.


Далее приступаем к работе:

-Снимаем агрегат с двигателя и, с помощью ключа «десять», откручиваем гайку с вывода «30». Демонтируем провод конденсатора.

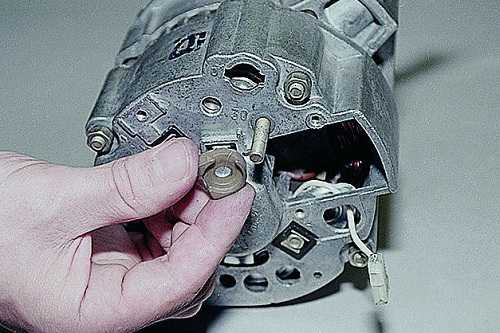

-Откручиваем винт крепления и снимаем конденсатор.

-Снимаем реле зарядки и соответствующую изоляционную шайбу.

-Откручиваем от шкива гайку крепления.

-Разбираем шкив и крыльчатку.

-Снимаем установленное за шпонкой кольцо.

-Переднюю крышку стягиваем с вала ротора

-Снимаем регулировочную шайбу (при установке не забудьте поставить назад).

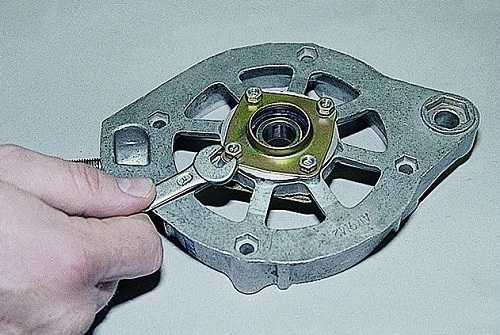

-Ключом «8» откручиваем гайки, которые удерживают подшипник

-Снимаем внешнюю и внутреннюю крышки подшипника.

-Выбиваем подшипник.

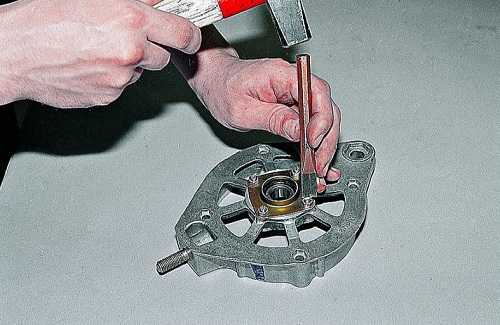

-Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

-Заново контратим гайки.

-Из задней крышки выбиваем якорь. Снимаем его вместе с задним подшипником.

-Если требуется его замена, снимаем его с вала ротора.

-Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.

-Вытаскиваем три болта из задней крышки вместе с специальными изоляционными прокладками.

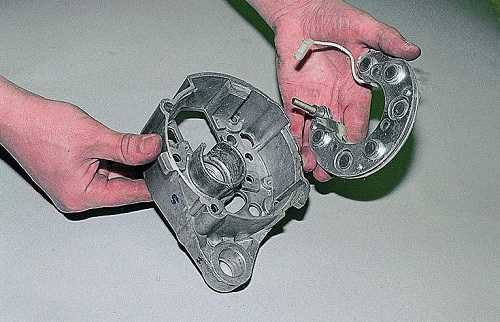

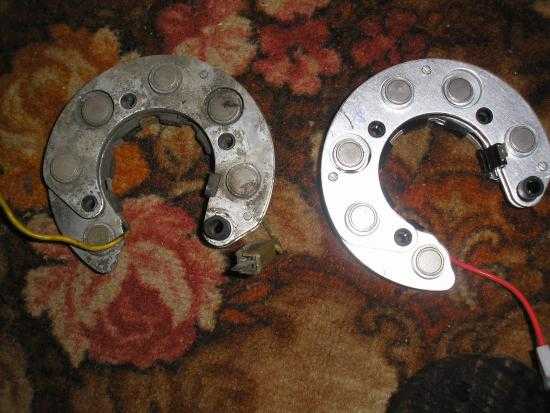

-Снимаем диодный мост и обмотку.

Лучше заменить, в случае необходимости, диодный мост в сборе. Все детали генератора вычищаем от грязи, пыли и масла. Сборку осуществляем в обратном порядке.

Общие полезные сведения

Генератор ВАЗ 2107 преобразовывает механическую энергию вращения коленчатого вала мотора в электрическую. Он предназначен и для питания всей бортовой сети, а также необходим для подзарядки батареи аккумулятора. Чтобы преобразовывать переменный ток в постоянный, агрегат оснащен выпрямительным блоком, который состоит из шести диодов. Специальное реле-регулятор служит для поддержания на заданном уровне напряжения. Располагается данное устройство вне генератора.

При включении зажигания, напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а с него передается на обмотку возбуждения. Питают ее три диода. Они находятся в выпрямительном блоке.  Если во время запуска контрольная лампа и дальше продолжает гореть, значит присутствует недостаточная зарядка аккумулятора. Нужно проверить, какое состояние напряжения бортовой сети. Если оно ниже нормы, значит:

  • возникло короткое замыкание в сети;
  • появились неисправности в аккумуляторе;
  • возникли неисправности автомобильного реле-регулятора;
  • неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжку ремня, а также состояние его подшипника, посмотреть, исправный ли реле-регулятор. Не лишним будет еще раз просмотреть срок годности и действительное состояние аккумулятора. Если все нормально, а напряжения недостаточно, нужно обратится к специалисту-автоэлектрику. Генератор представленной модели авто не нуждается в особенном уходе. Нужно только следить за тем, чтобы на него не попадала вода и грязь. Также следует проверять состояние ремня (нужно, чтобы он был натянут, примерно, как на видео), а также важно, чтобы подшипник постоянно был смазан и не создавал шум при работе.

vsepoedem.com

Генератор ВАЗ 2101, 2102, 2106, 2107 КЛАССИКА

Содержание статьи:

0:37
  1. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подготовка к установке

    0:152
  2. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: установка

    0:243

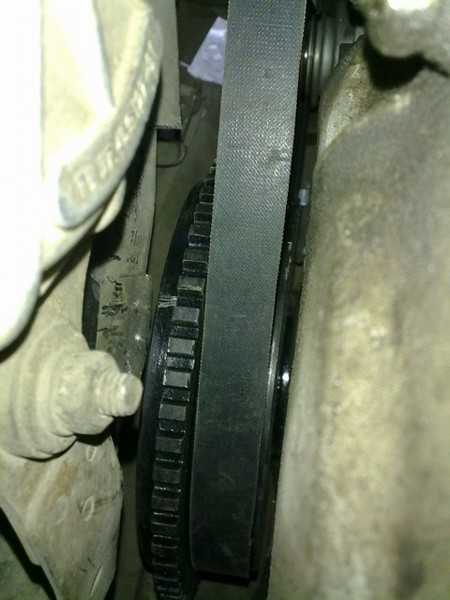

  3. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подборка длины ремня для генератора

    0:382
  4. Установка генератор от Шнивы 120А в ВАЗ 2106

    0:468
1. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подготовка к установке

Купил себе генератор достаточной мощности. Само собой, мой бюджет ограничен, генератор не новый, но в хорошем состоянии.

0:809

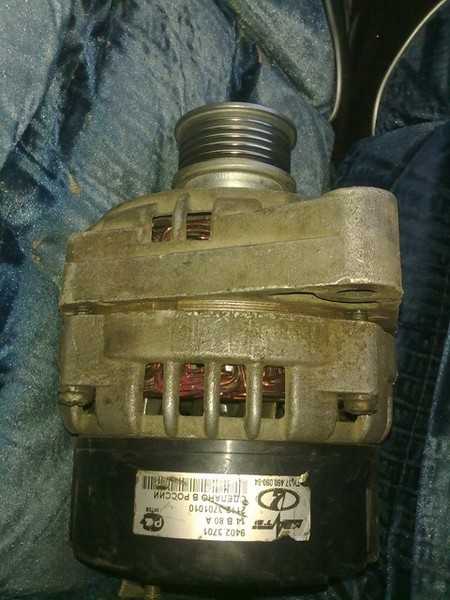

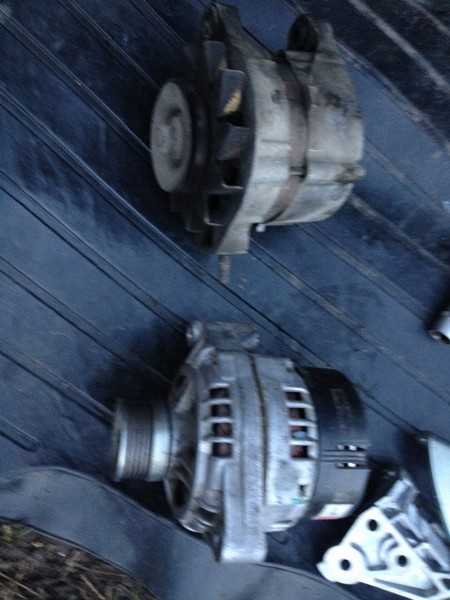

Вот несколько фотографий генератора.

0:881

1:1386

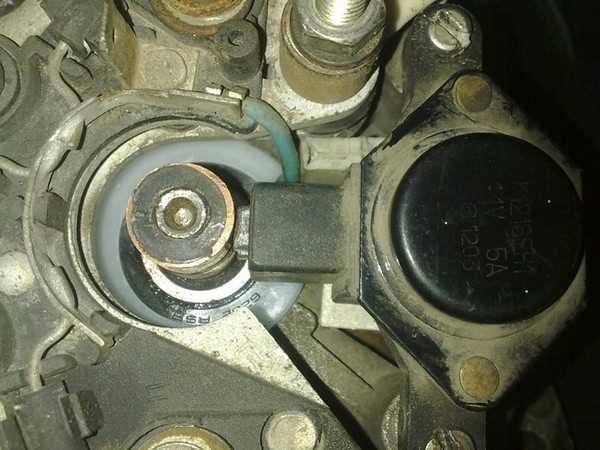

Разобрал его, как и положено, провёл ревизию, посмотрел регулятор напряжения,

1:1531

2:2036

Пока не вижу смысла менять регулятор

2:70

3:575

4:1080

5:1585

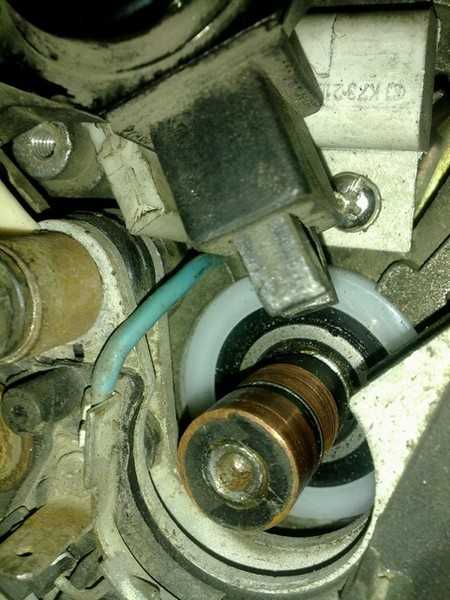

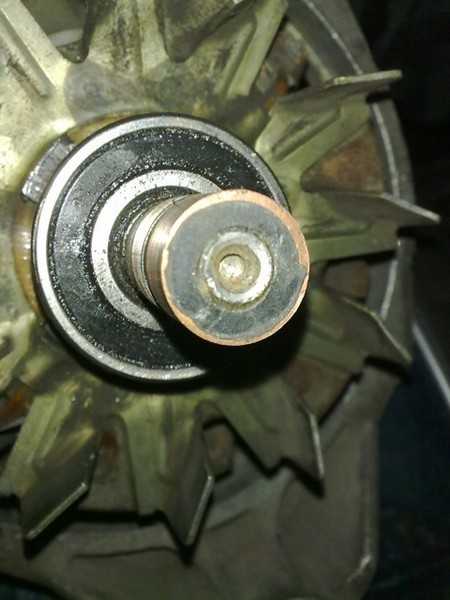

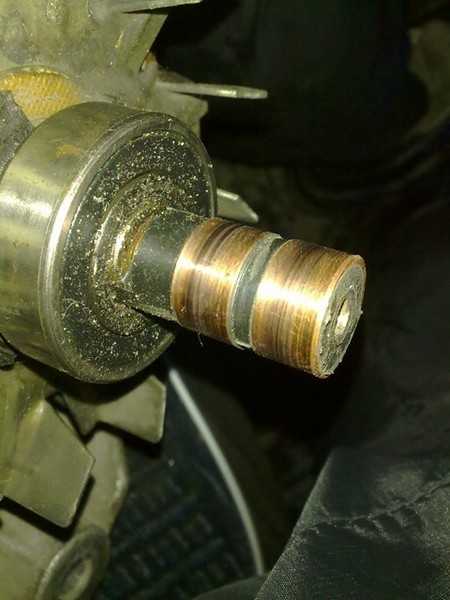

Контактные кольца следует зачистить шкуркой.

5:1672

6:2177

7:504

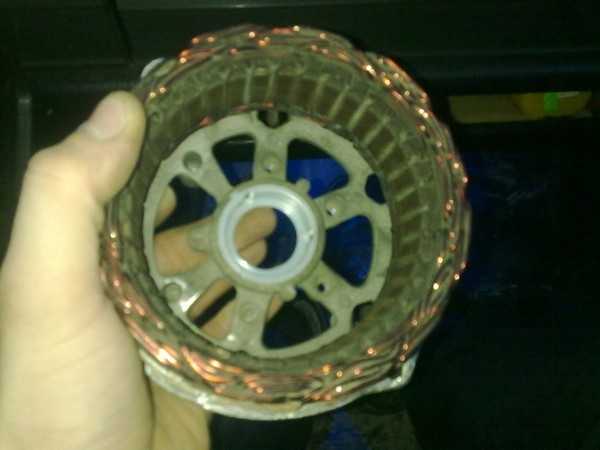

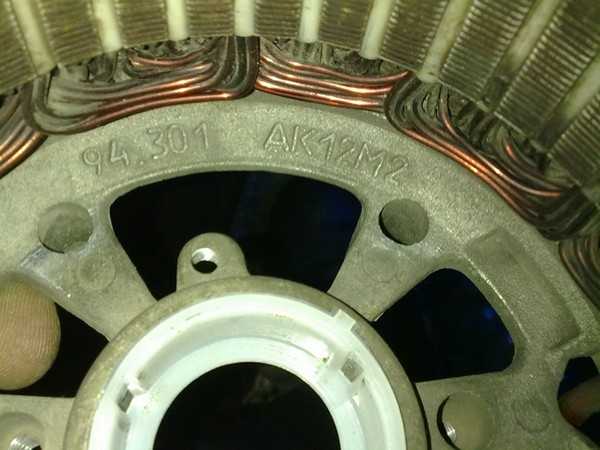

Прозвонил цешкой обмотку статора на наличие обрыва, К.З. на корпус, замерил сопротивление (на всякий случай) между выводами звезды.

7:746

8:1251

9:1756

10:2261

Также проверил якорную обмотку на наличие обрыва и К.З на корпус

10:120

11:625

12:1130

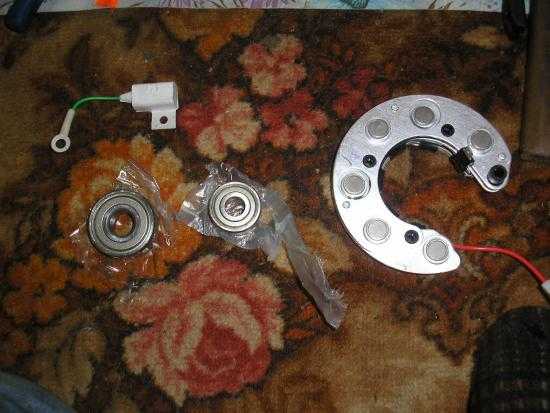

Проверил состояние подшипников - один показался подозрительным, заменю его в скором времени.

12:1304

Проверил состояние диодов, прозвонил их в разной полярности. Считаю, что диодный мост ещё послужит.

12:1489

13:1994

14:2499

15:504

Потом, собрал всю конструкцию в порядке обратном разбору. Контакты не зачищал, смазкой не покрывал, так как буду на выходных менять подшипник.

15:767

В целом, покупкой доволен. Осталось заменить подшипник, купить крепления для инсталляции на машину и, собственно, поставить и подключить, фотографии обязательно размещу, возможно кому пригодятся.

15:1130

Продолжаю собирать конструктор из десятого гены. Сегодня приобрёл:

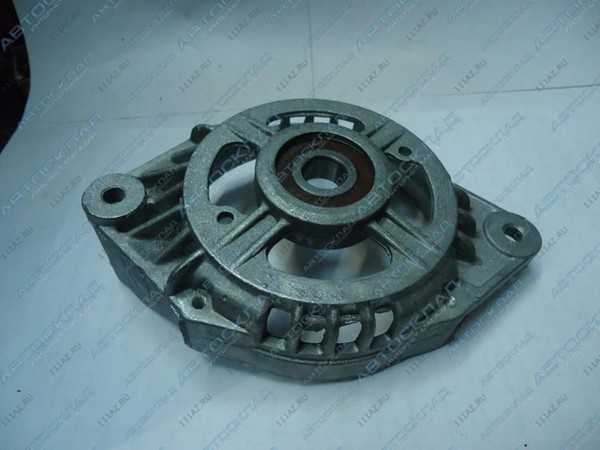

-передняя крышка генератора 21214 в сборе с подшипником — 450р
-кронштейн генератора нижний 21214 — 320р
-шкив коленчатого вала демпферный 2123 — 1100р
-шкив помпы 2123 — 110р

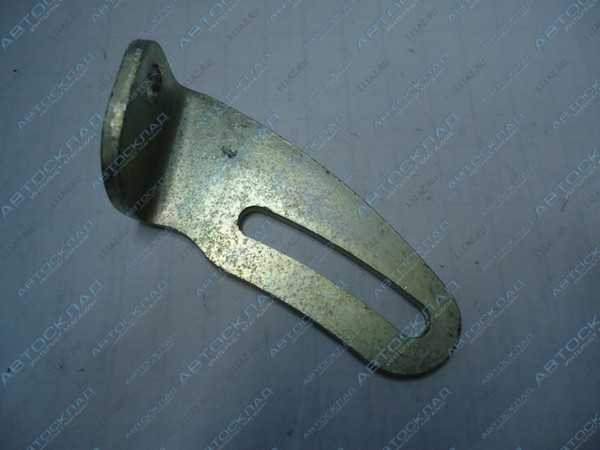

-планка натяжителя 21214 — 56р
-болт генератора 2110 — 44р
-реле 527 — 55р

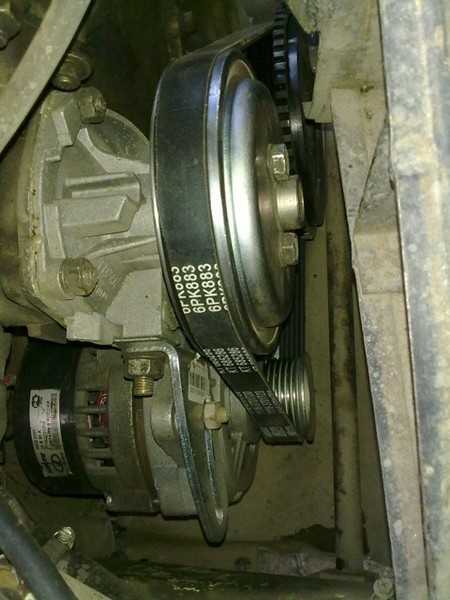

-ремень генератора от калины, 6рк882 (буду пробовать поставить его, отрежу один ручей, для этого купил самый дешёвый =) ) — 172р
-ключ для болта храповика (на инжекторный шкив, он глубже) — 280р
— новый регулятор напряжения (нового образца) — 112р

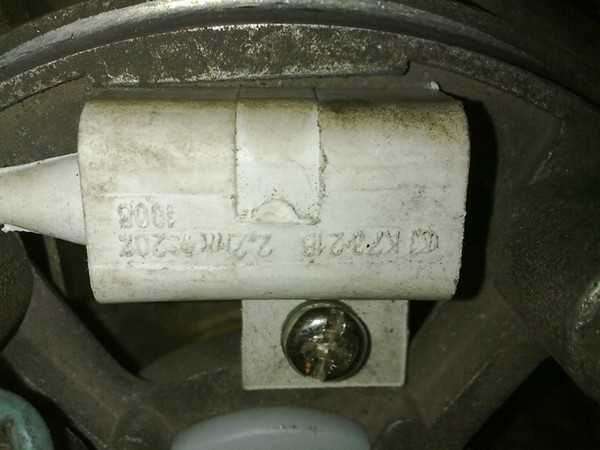

— конденсатор (на всякий случай) — 22р

15:2181

16:504

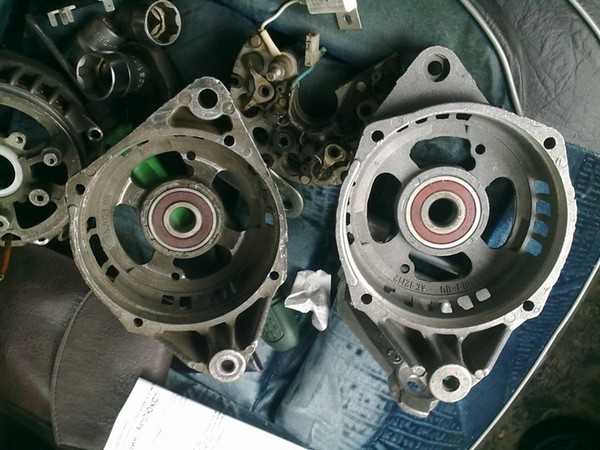

слева — крышка 2110, справа 21214

16:560

17:1065

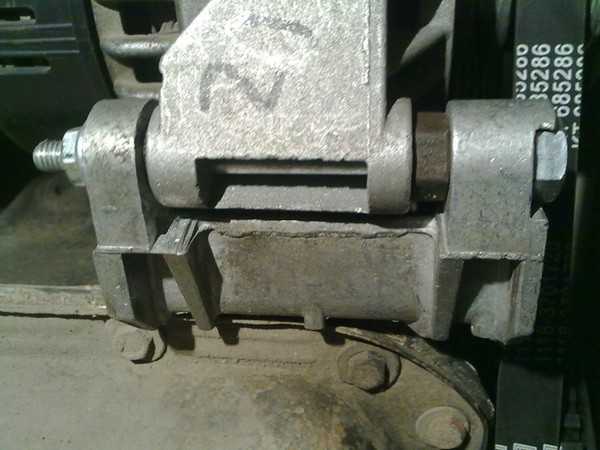

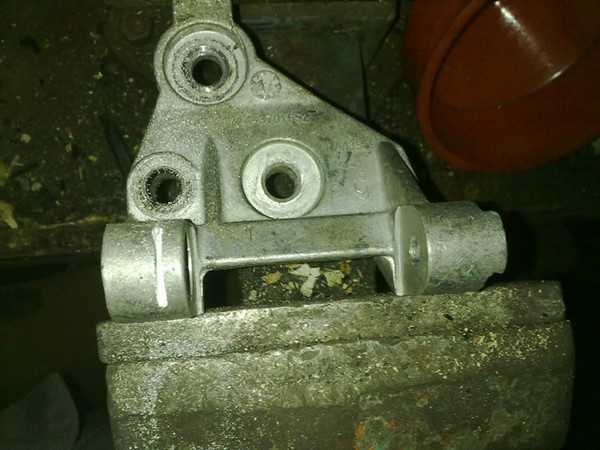

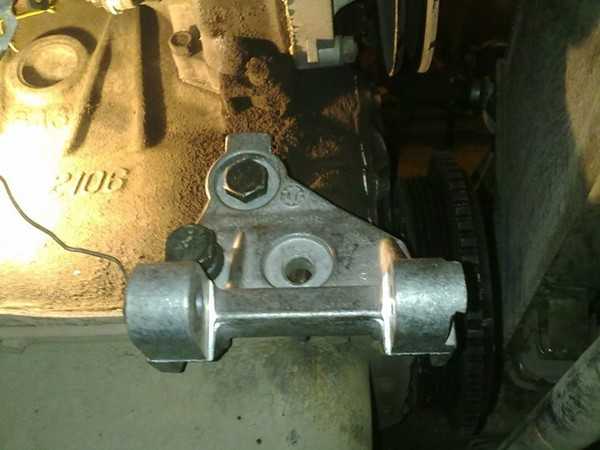

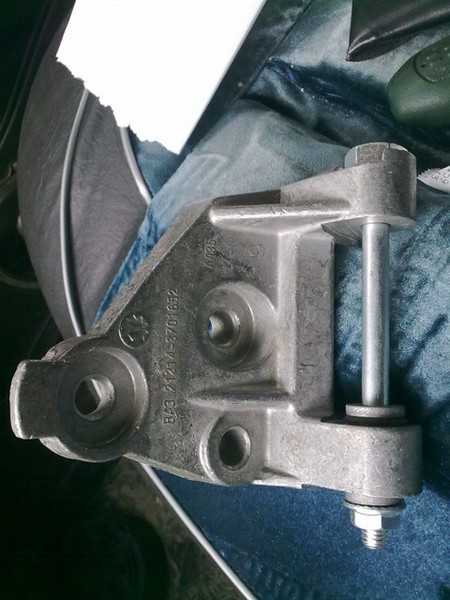

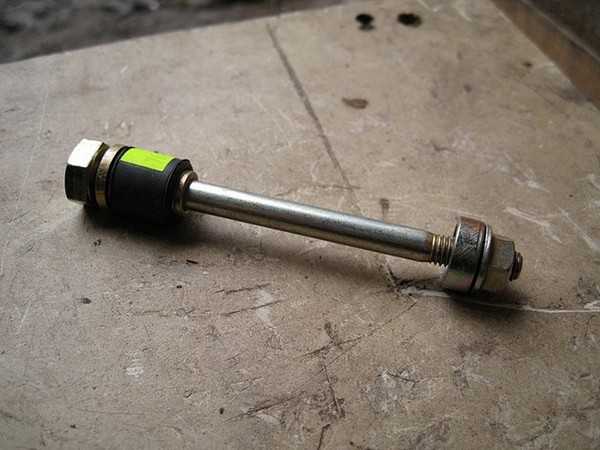

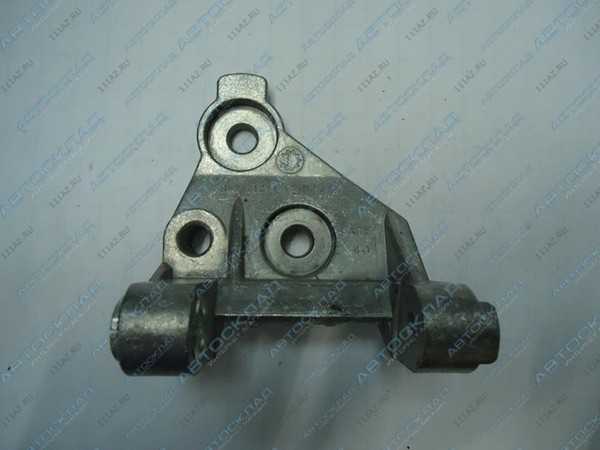

кронштейн 21214 и болт 2110 в сборе с втулками

17:1144

18:1649

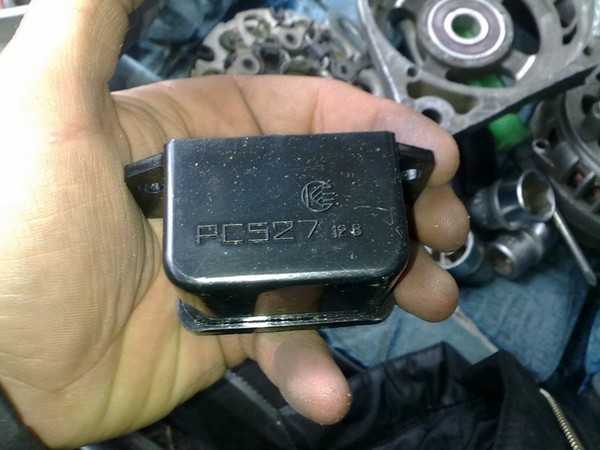

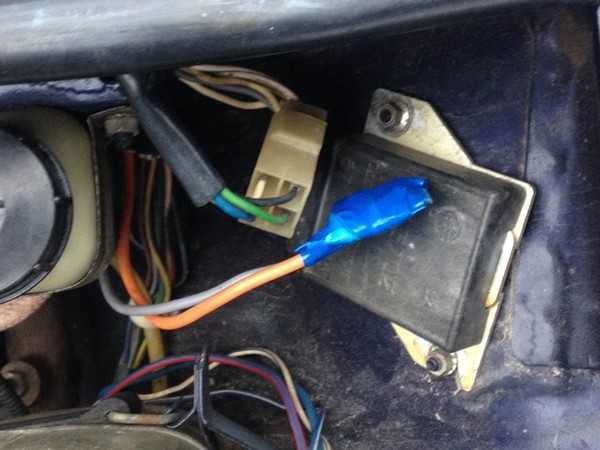

реле 527

18:1665

19:2170

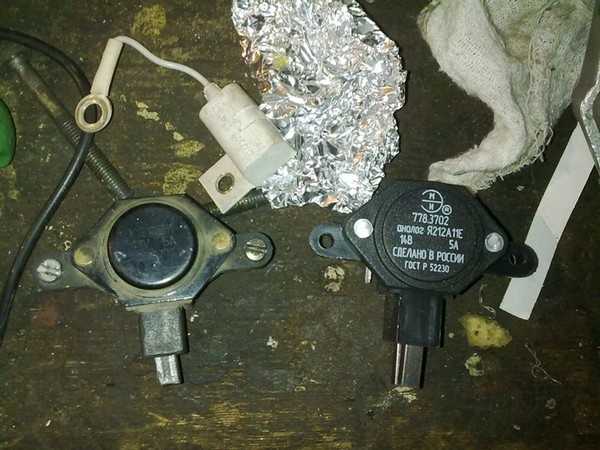

слева - старый, был при покупке, справа-новый

19:83

20:588

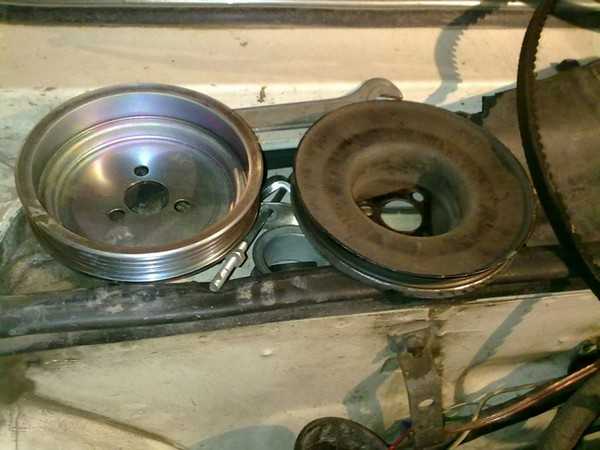

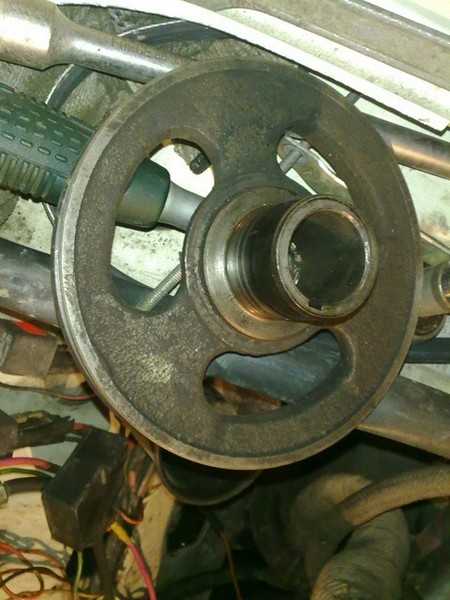

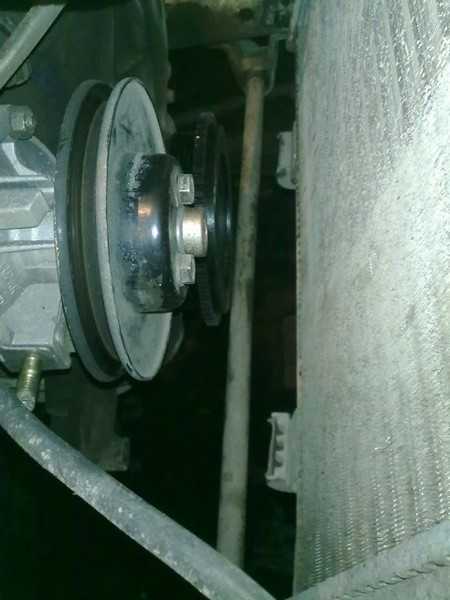

слева — шкив помпы 2123 , справа — штатный

20:665

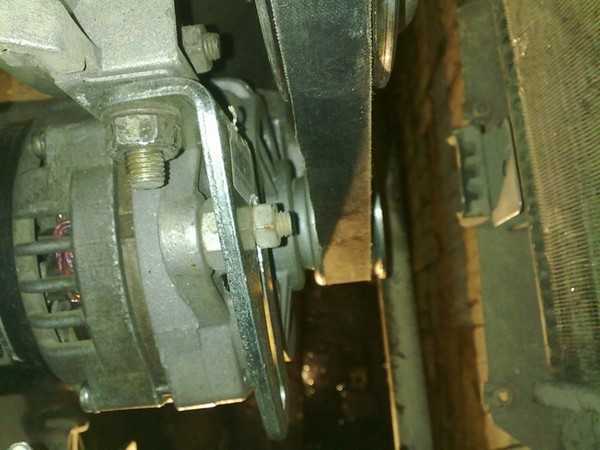

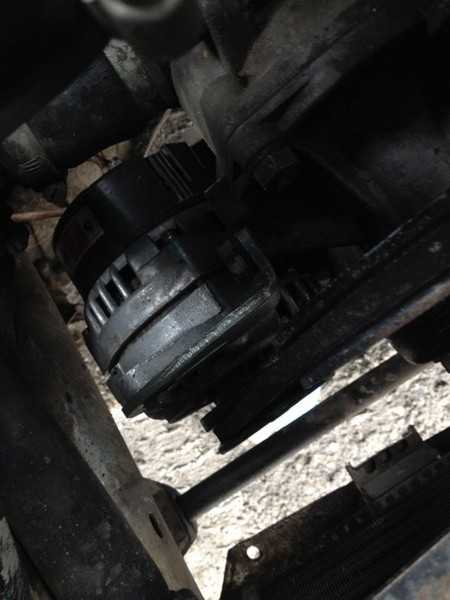

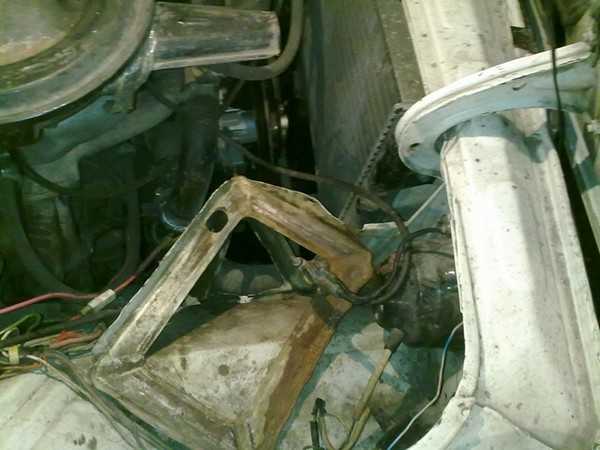

Осталось прикупить шайбы и пробовать ставить его на двигатель, завтра хочу попробовать.

20:830

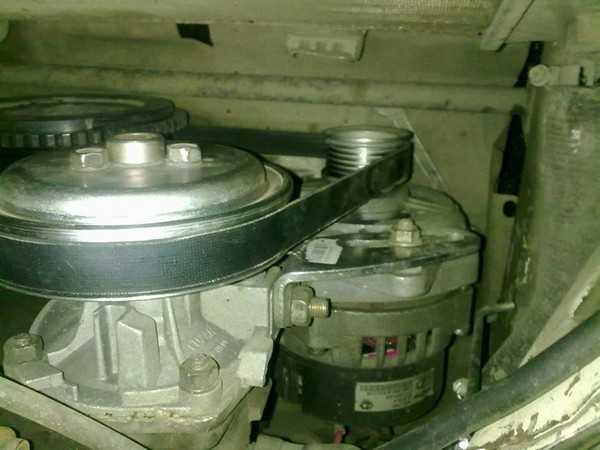

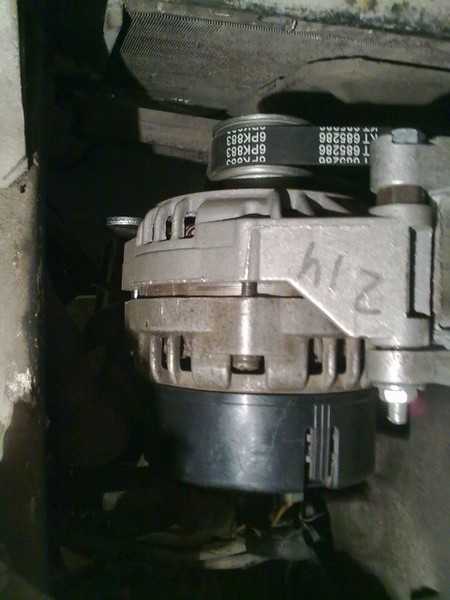

2. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: установка

0) перебираем генератор:
- прозваниваем обмотки статора и ротора, проверяем на наличие К.З.
- проверяем все диоды в диодном мосте, они должны звониться только в одном направлении и показывать примерно одинаковое сопротивление
проверяем реле напряжения, состояние щёток, я советую заменить на новые, сразу
- проверяем оба подшипника
- меняем переднюю крышку с 2110 (модель 94.401-40) на крышку от ваз21214 (модель 904.401-40)
- проверяем наличие всех текстолитовых шайб, которые отделяют корпус генератора от диодного моста, когда прикручиваем выводы обмоток звезды к диодному мосту. Если какие-то стальные, то под них подкладываем резиночку, в общем, изолируем тем, что есть под рукой.
- меняем конденсатор (для профилактики)
- все контактные соединения я зачищал наждачкой и смазывал Литолом-24
- шайбами устраняем люфт ротора в корпусе генератора, он не должен гулять в оси подшипников, у меня был зазор в 2 мм, устранил шайбой Д17.
- одеваем шкив, следим за его центровкой. а то подшипник быстро умрёт.

20:2726

Генератор готов

20:32

21:537

1. Снимаем аккумулятор с машины

21:597

22:1102

2. Снимаем защиту картера и пыльник
3. Ставим машину на любую переднюю скорость, кладем упор под заднее колесо, чтобы предотвратить откат машины назад, когда будем откручивать гайку шкива коленвала.
4. Откручиваем и снимаем все контакты со старого генератора, откручиваем нижнюю гайку крепления генератора к кронштейну, поднимаемся наверх, откручиваем и снимаем натяжную планку генератора.
5. Снимаем электровентилятор, не забываем про провода у датчика на радиаторе (а то оторвёте их нафиг)

22:2004

23:504

Берём в руки старый ремень, зажимаем при помощи него шкив на помпе и, головкой на 13, откручиваем три болта крепления шкива к помпе.

23:744

24:1249

Прикручиваем новый шкив водяного насоса 2123 на штатное место. Берём новый ремень (если как у меня 6рк882, то отрезаем концелярским ножом один ручей),

24:1518

25:2023

с помощью ремня, контрим болты на шкиве помпы и лезем в яму.

25:110

6. Вынимаем болт из кронштейна, снимаем генератор с машины, откручиваем два болта крепления кронштейна к блоку цилиндров и снимаем кронштейн.
Вот до этого самого момента всё шло гладко.

25:452

7. Берём ключ для гайки храповика, и пытаемся открутить гайку на коленвале несмотря на то, что я летом это делал, я еле-еле открутил её. Совет: откручиваем её в ту же сторону, что и все типовые болтовые соединения (то есть против часовой стрелки). Для удобства, советую найти трубу нужного диаметра и, увеличив рычаг, открутить эту гайку. Трубу мы, к сожалению, не нашли, поэтому, сильно уперевшись в стенки ямы и долго мучаясь, я открутил эту гайку…

25:1263

26:1768

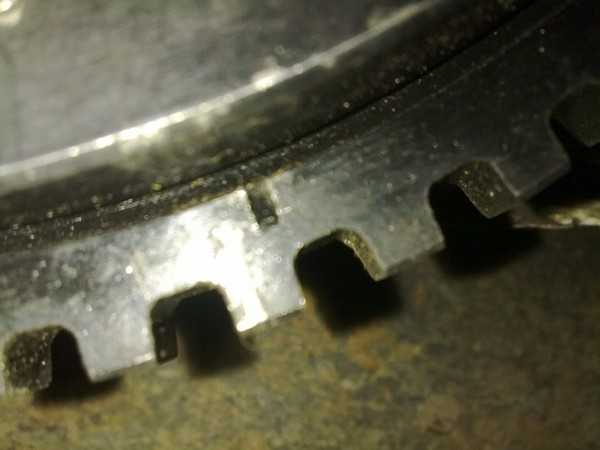

8. Берём новый шкив 2123 от шнивы. Сверяем его со старым, на предмет совпадения метки для установки зажигания.
Я, честно говоря, долго совмещал шкивы чтобы не ошибиться, прежде чем заметил маленькую риску на самом шкиве - она совпала с меткой на старом, поэтому решил взять её в качестве правильного варианта.

26:2327

27:504

Ставим новый шкив на место старого, затягиваем, предварительно переключив скорость с передней на заднюю. Упор под колесом при этом оставляем на месте. Затягиваем гайку по часовой стрелке.

27:851

9. (пункт делать не нужно, описал, как у самого получилось, смотрим сразу пункт 10).
Берём новый нижний кронштейн генератора 21214 и ставим его на блок. Берём десятый болт генератора, сам генератор и собираем узел (то есть примеряем генератор). Вот тут-то и понимаем, что не смотря на то, что передняя крышка на генераторе уже от 21214, он всё равно выпирает относительно двух других шкивов примерно на 4-6мм.

27:1576

28:2081

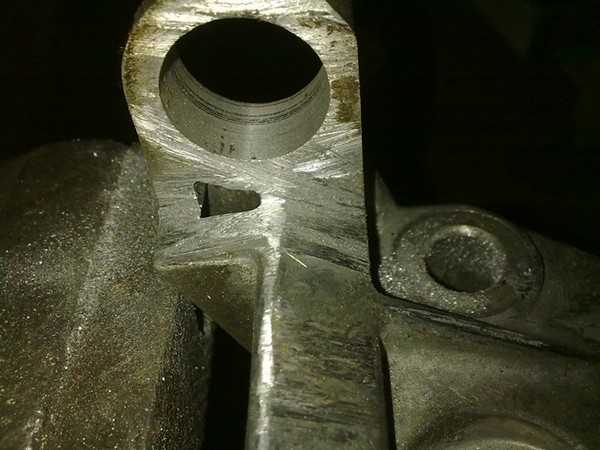

10. Снимаем всё, что поставили (генератор и кронштейн). Вылезаем из ямы, идём к тискам, зажимаем кронштейн 21214. Берём ножовку и отпиливаем мешающую часть на кронштейне (примерно 5 мм, я на глаз брал, лень было, да и некогда, пользоваться штангелем).

28:444

29:949

После чего я попробовал ещё раз всё собрать, но выяснилось что ещё надо пилить, поэтому делаем ещё один надпил на кронштейне, прежде чем снова ставить.

29:1227

30:1732

11. Ищем несколько шайб чуть больше по диаметру, чем болт кронштейна.
У меня подошла гайка, которая подвернулась случайно под руку.
Берём металлическую втулку с резинкой, отрезаем лишнюю часть, чтобы они потом влезли в укороченное ушко кронштейна.

30:2187

31:504

12. Лезем в яму, устанавливаем кронштейн, генератор (сместив назад и подложив гайку или шайбы), наживляем болт, пока не затягиваем.

31:742

13. Берём ремень и примеряем. Если у вас ремень длиннее, чем 883 мм, то вы счастливее меня. Мне же пришлось сначала попытаться натянуть один ручей (который я отрезал), еле-еле мне с другом это удалось. Проверил на глаз соосность всех трёх шкивов. Длина ремня критично минимальная, нужно искать длиннее, но время уже было позднее, пришлось снять этот один ручеёк и пытаться ставить основной. В одиночку пятиручейковый ремень 5рк883 будет ставить очень сложно. Мы ставили вдвоём: я крутил коленвал, а друг отвёрткой поправлял ремень на шкиве помпы. С третьей попытки мы его натянули. Этот ремень стоит пока временно, потому как при таком натяжении я опасаюсь за подшипник на помпе. При установке будьте осторожны - у нас отвёртка соскочила со шкива помпы и чуть не пробила радиатор (остались глубокие вмятины, повезло, что отвёртка угодила между трубками в радиаторе.

31:2306

13. Вылезаем из ямы, берём электровентилятор, примеряем его на штатное место. Теперь новый шкив на колене упирается в него и не даёт поставить. Берём ножницы по металлу и отрезаем участок 1см*10 см. Примеряется всё по месту. Лично я надрезал и загнул этот кусочек.

31:475

32:980

14. Вылезли из ямы, берём натяжительную планку 21214 и ставим её на штатное место. Так как генератор мы сдвинули назад, то добавляем гайку или шайбы между планкой и ушком генератора.

32:1307

33:1812

Из-за короткого ремня, мне пришлось сточить место на планке в сторону блока, иначе, я бы попросту не вставил болт.

33:2021

34:504

15. Теперь электрическая часть. Берём купленное реле света РС527, ставим вместо штатного реле заряда (РС702 — у меня такое стояло), подключаем также, как и было. Подключаем провода на генераторе, те, что с кольцами — одеваем на болт и закручиваем гайкой (вывод 30), жёлтый подключаем на второй вывод, а серый нам больше не нужен (по желанию его можно изолировать).

34:1154

35:1659

Обходим машину, отключаем полностью все два контакта со штатного реле напряжения, изолируем контакты. собственно всё (реле нам больше не нужно).

35:1926

16. Ставим на место АКБ, заводим машину и радуемся.

35:2019

36:504

Холостые обороты, включена музыка, головной свет (дальний + ближний), подогрев заднего стекла, подсветка в салоне, печка — на полную, напряжение в сети 13.3 В - всё видно на фотографии. Проделанной работой я доволен.

36:893

Осталось купить ремень 5рк905 — 5рк940, видел сегодня в Би-Би ремень от калины, длина 1018мм, возможно куплю и проверю, а пока, ищу ремень от УАЗа, 6рк905. также на деу нексии используется приводной ремень 5рк940. Пока ни того ни другого не нашёл, хочу побыстрее сменить калиновский (883мм), боюсь, что раньше помпа сдохнет, чем этот ремень прослабнет.

36:1509

37:2014
3. Генератор 80А от ВАЗ 2110 для ВАЗ 2106: подборка длины ремня для генератора

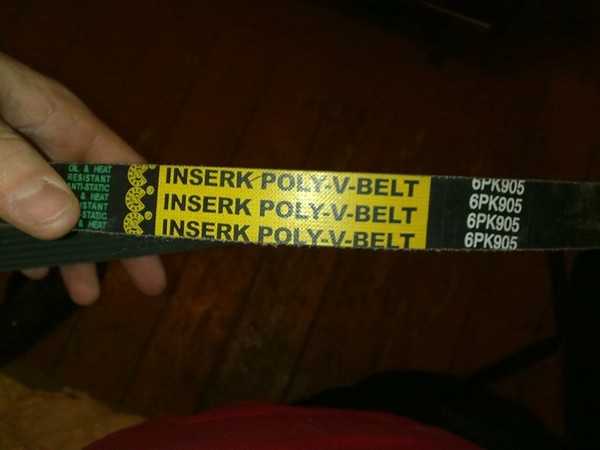

Наконец-то я определился с длиной ремня на новый свой генератор. купил в магазине для УАЗа ремень 6рк905,

37:328

38:833

Думал, будет коротковат, но всё же купил. Как и в прошлый раз, отрезал один ручей. Кстати, ремень от Калины пробежал уже 300 км в городском режиме, в целом, успешно. Но слишком натянут, поэтому ремень 6рк883 от Калины я советовал бы возить только в качестве запаски.
Основная же длина ремня (при соблюдении: шкив помпы 2123, шкив колена 2123, шкив генератора 2110 нового образца с посадочным диаметром вала 17мм) равна 905 мм. При такой длине ремень легко ставится/снимается/натягивается/регулируется.

38:1720

Вот несколько фотографий для визуального сравнения:

38:1820

ремень 6рк883

38:1845

39:2350

Видно, что он короткий по тому, в каком положении находится натяжной болт.

39:137

40:642

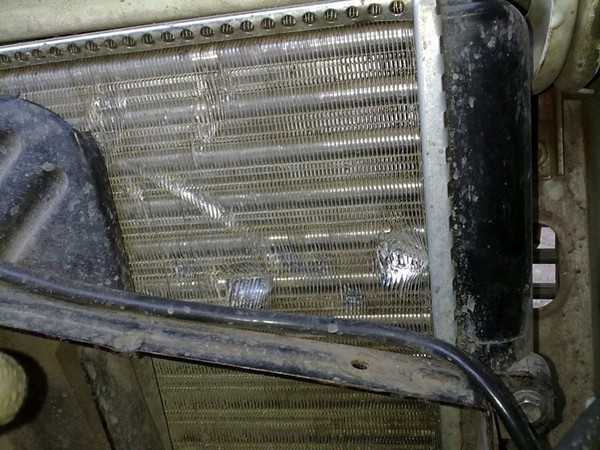

А это вмятины на радиаторе. Первый раз одевал поликлиновый ремень. Не был готов к такому сопротивлению - отвёртка соскочила и чуть радиатор не пробила.

40:921

41:1426

А это уже ремень 6рк905. Как видно, регулировочный болт находится посередине планки натяжителя 21214. Теперь можно спокойно снимать ремень. Чтобы снять ремень 6рк883, мне пришлось снять электровентилятор, чтобы отвёрткой поддеть ремень на помпе и скинуть, провернув коленвал.
теперь ремень спокойно снимается и одевается без снятия вентилятора.

41:2052

Генератор отодвигал балонником. Не очень понравилось, хочу придумать натяжитель в виде болта, что-то типа натяжителя на десятках. Чтобы было удобнее подтягивать ремень. Потому как сегодня столкнулся со свистом ремня при полной нагрузке и подгазовке. Ремень теперь натянут слабее. Надеюсь, подшипник на помпе не успел сломаться.

41:603

Теперь, думаю, заказать через интернет ремень 5рк905, от какой-нибудь иномарки потому, что дольше будет ходить именно он, нежели тот, что я подрезал ножом.

41:883

42:1388
4. Установка генератор от Шнивы 120А в ВАЗ 2106

43:1976

Было решено внедрять генератор от Шнивы в ВАЗ 2106. Для установки генератора мне понадобилось:

43:2149

44:504

1) передняя крышка генератора 21214 цена 500р

44:582

45:1087

2) нижний болт генератора 2110 цена 100р

45:1156

46:1661

3) нижний кронштейн генератора 21214 цена 300р

46:1741

47:2246

4) натяжная планка 21214 цена 70р

47:55

5. Реле индикатора зарядки РС 527 цена100р
Шкив тоже, кстати, нужен от 21214 нивы. Мне он не понадобился - в гараже нашел от трактора китайского, и он подошел, как родной. Но все равно, его нужно немного подточить. Поехали его устанавливать)

47:480

48:985

Снял старый и установил все новое. Фото процесса не получилось сделать, так как руки были грязные, да и хотелось поскорее поставить. Ну вот, в принципе, что получилось.

48:1292

49:1797

50:2302

51:504

Серый провод не подключаем и от старого регулятора напряжения отсоединяем провода и изолируем их.

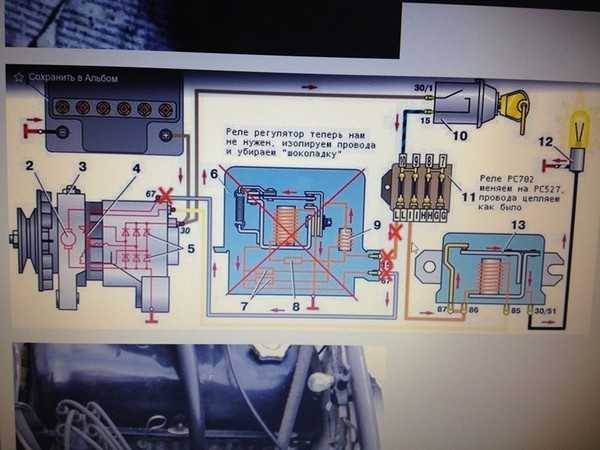

Схема подключения, чтобы было понятнее (спер у кого-то, уже не помню)

51:813

52:1318

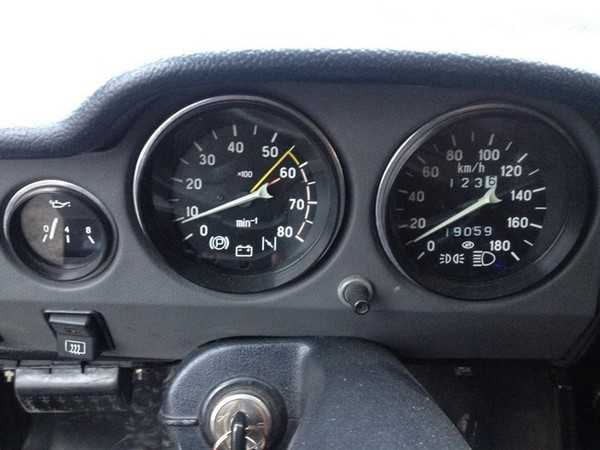

заряд меня очень порадовал - при об 850-900

52:1393

53:1898

54:2403

все выключено

54:28

55:533

ближний+дальний, печка и обогрев заднего стекла

55:624

https://www.drive2.ru/l/888904/, https://www.drive2.ru/l/922970/, https://www.drive2.ru/l/969946/, https://www.drive2.ru/l/5694612/, https://www.drive2.ru/l/5703896/

55:793

следующая статья:

ГБЦ ВАЗ 2106, 2101, 2102, 2107, 2105 классика

Содержание статьи:

Доработка ГБЦ ВАЗ 2101

Расточка ГБЦ ВАЗ 2105

ГБЦ прирезка седел и притирка клапанов ВАЗ

56:1609 72721

www.spike.su

Устройство генератора 37.3701, устанавливаемого на ВАЗ-2107, 2105 и 2104 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

1 – поджимная втулка;
2– втулка;
3 – буферная втулка;
4 – задняя крышка;
5 – винт крепления выпрямительного блока;
6 – выпрямительный блок;
7 – вентиль;
8 – конденсатор;
9 – задний подшипник;
10 – контактные кольца;
11 – вал ротора;
12 – щетка;
13 – вывод «30»;
14 – вывод «61»;
15 – щеткодержатель;
16 – вывод «В» регулятора напряжения;
17 – регулятор напряжения;
18 – шпилька крепления;
19 – вентилятор;
20 – шкив;
21 – пластины;
22 – кольцо;
23 – передний подшипник;
24 – обмотка ротора;
25 – ротор;
26 – обмотка статора;
27 – статор;
28 – передняя крышка.

* C 1996 г. изменены конструкция регулятора напряжения и место вывода «61».

Описание конструкции

На автомобиле установлен генератор 37.3701 (ранее устанавливался Г-222). Это трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение ремнем от шкива коленчатого вала двигателя.

Генератор установлен на кронштейне в передней части двигателя с правой стороны.

Техническая характеристика генератора 37.3701 (Г–222)

Максимальный отдаваемый ток (при напряжении 13В и частоте вращения ротора 5000 мин–1), А 55 (45)
Рабочее напряжение, В 13,6–14,6
Передаточное отношение двигатель–генератор 2,04
Направление вращения (со стороны привода) - правое
Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в двух шариковых закрытых подшипниках. Смазка в подшипники заложена на весь срок службы генератора. Внутреннее кольцо заднего подшипника напрессовано на вал ротора, а наружное – запрессовано в заднюю крышку. Второй подшипник ротора запрессован в переднюю крышку и зажат с двух сторон пластинами с четырьмя болтами.

www.semerkainfo.ru

Разное

Отправить ответ

avatar
  Подписаться
Уведомление о
