Важным элементом вентиляционных инсталляций являются воздушные дроссельные заслонки. В зависимости от выполняемых функций дроссельные заслонки делятся на: регулировочные, закрывающие и отсекающие — переключающие источник воздуха в вентиляционной инсталляции.
Способ выполнения решает о классе плотности дроссельной заслонки. Подробная информация о требованиях касательно плотности дроссельных заслонок указана в норме PN-EN 1751:2002 Вентиляция зданий — вентиляционные конечные устройства — аэродинамические исследования регулировочных и закрывающих дроссельных заслонок.
Плотность дроссельных заслонок относится к задержке потока воздуха как по отношению к окружению, так и внутри инсталляции:
1. Плотность относительно внешней среды вентиляционной инсталляции:
Характеризует уровень утечки воздуха из канала в окружение через соединения инсталляции, а также степень втягивания воздуха из окружения внутрь канала.
Эту величину описывают классы плотности A, B, C и D.
2. Плотность закрытой дроссельной заслонки
Определяет количество воздуха, проплывающего через закрытую дроссельные заслонку относительно поверхности закрытого канала. Эта неплотность описывается классами 0-4.
В случае класса 0 плотность не требуется. Классы 0 и 1 предусмотрены для регулировочных дроссельных заслонок. Самый высокий 4 класс предназначен для очень плотных отсекающих дроссельных заслонок.
Типы дроссельных заслонок — в зависимости от вида плоскости
• Закрывающие дроссельные заслонки – в предложении Alnor это: DAS, DASL, DAS-PVC и DAS-CV
В закрывающих дроссельных заслонках монтируется полная закрывающая плоскость, которая от края трубопровода имеет 2 мм щель.
Дополнительным преимуществом в дроссельных заслонках DAS / DASL является идеальный край плоскости, а также продавленное место на стержень, улучшающее внешний вид и эксплуатационные особенности дроссельной заслонки.
Большим плюсом является укрепление плоскости дроссельных заслонок проштампованной крышкой.
Выполняются так называемые дроссельные заслонки от d-355 — в которых дополнительно используется стержень 8 x 8, проходящий через всю дроссельную заслонку.
• Закрывающие дроссельные заслонки плотные – в предложении Alnor это: DAT и DATL
Плотные дроссельные заслонки DATL обеспечивают 4-й класс плотности.
Самый высокий класс плотности подтверждает рапорт исследования, выполненного Институтом Тепловой Инженерии и Охраны Воздуха Краковского Политехнического Университета.
Предметом исследований было: Выполнение исследования плотности внутр. дроссельной заслонки DATL-315 согласно PN-EN1751. Рапорт доступен на сайте www.alnor.com.pl.
• Дроссельные заслонки с затворным механизмом – DAOS, DAOSL и DSOQW-A
Мотыльковая плоскость / затворная — пропускающая воздух только в одну сторону.
Тестирование DAOS/ и DAOSL на класс плотности обнаружило, что они имеют характеристики близко 2 класса — как на дроссельные заставки без дополнительных уплотнений и просветами в местах стыковки ламелей — очень хорошо.
• Регулировочные дроссельные заслонки в предложении Alnor это: DAR и DARL
Регулировочные дроссельные заслонки предназначены для регуляции вентиляционной инсталляции с целью получения требуемого потока воздуха. Плоскости дроссельных заслонок запроектированы таким способом, чтобы обеспечить определенный поток воздуха даже при закрытой дроссельной заслонке. Регулировочная плоскость, пропускающая около 30% воздуха в трубопроводе.
Дроссельные заслонки DAP и DAPL имеют регулировочную плоскость с перфорированной плоскостью. Самым большим преимуществом является 30% поток воздуха, который идеально распределен на плоскости канала. Отсутствуют вихри воздуха, а давление выровнено.
• Ирисовые дроссельные заслонки – также называемые „Ирис” — GBL
Ирисовая поверхность – дают возможность выполнения плавной регуляции и потока от 30 до 100% поверхности открытия. Дополнительные патрубки дают возможность подсоединения измерителя потока.
Преимуществом дроссельных заслонок этого типа является меньший шум при потоке воздуха с большой скоростью, чем в стандартных дроссельных заслонках.
• Многоплоскостные дроссельные заслонки – DSQW, DSQW-A, DASQ и DASQL
В многоплоскостных дроссельных заслонках закрывающим элементом является профиль высотой 100 мм, приводимый в движение с помощью шестерен.
Употребляется при больших сечениях и диаметрах каналов, в которых большое давление и поток воздуха делал невозможным открытие и закрытие плоскости.
Дроссельная заслонка DSQW-A может быть также выполнена в классе плотности 2 и 4 – однако это осуществляется исключительно по заказу из специальных материалов, не содержащихся в Техническом Каталоге Alnor.
• Тройниковые дроссельные заслонки — DATVL и DVTML
Тройниковая дроссельная заслонка делает возможным плавное и легкое переключение источников, откуда должен поступать воздух.
Очень часто применяется в рекуперативных инсталляциях, в которых в зависимости от потребностей воздух поступает из настенного воздухозаборника или земельного теплообменника.
Экономит время и облегчает подсоединение электрического управления.
• Гильотинные заслонки — GK и GKL
Гильотинная заслонка дает возможность очищать вентиляционные каналы, как щетками, так и роботами. Действует путем передвижения вверх и вниз плоскости, которая открывает или закрывает трубопровод.
По причине конструкции она занимает значительно больше места вокруг трубопровода, поскольку плоскость выходит значительно за его контуры.
Механизмы для регуляции дроссельных заслонок
В зависимости от потребностей, состояния бумажника и наличия инструментов есть много возможностей покупки и создания дроссельных заслонок.
• KIT-DS-100-630 — Использованы в DAS, DASL, DAT, DARL
Состоит из нескольких элементов — можно предоставить фото, а также информацию, сколько нужно для создания дроссельных заслонок.
Плюсами является возможность изоляции до 50 мм с последующей возможностью плавной регуляции. Диаметры от 400 мм имеют ручку KIT-DS-H, облегчающую закрытие и открытие механизма.
С использованием этого механизма и переработке выполняется DASM, где возможен монтаж электрического серводвигателя, управляющего дроссельной заслонкой.
• KIT-DSKS — Используется в дроссельных заслонках DASH и DARH
Это механизм с самой простой конструкцией, который приваривается непосредственно к корпусу — используется в инсталляциях, где самой важной является цена механизма, влияющая на цену дроссельной заслонки.
В зависимости от размера дроссельной заслонки мы применяем KIT-DSKS-145 для диаметров от 80 до 160 мм, и KIT-DSKS-195 для диаметров от 150 до 315 мм.
• KIT-DSKKS
Alnor не использует его в своих дроссельных заслонках. Часто употребляется фирмой, производящей дроссельные заслонки, — является компромиссом между механизмом KIT-DS-100-630 и KIT-DSKS.
Выступает также в кислотостойкой версии к вентиляционным системам, выполняемым из этого материала.
• KIT-DS-PVC — Используется для дроссельных заслонок DAS-PVC и DAR-PVC
Механизм, который касается диаметров от 80 до 315 мм, — поскольку стержни выполнены из пластика и выдерживают небольшую механическую нагрузку.
Используется также для небольших прямоугольных дроссельных заслонок
с размерами до 300 x 300 мм.
Очень эстетичный и функциональный механизм, которого самым большими преимуществами являются: возможность использования в кислотостойких или алюминиевых элементах, легкий монтаж к дроссельным заслонкам, при котором достаточно выполнение отверстий по контуру дроссельной заслонки и использование самовверчивающих винтов WGO.
Идеальный продукт для небольших диаметров даже от 50 мм — применяется в дроссельных заслонках FLX-DAS и FLX-DAT – системы FLX-REKU для разведения воздуха в полах и кровельных конструкциях.
• KIT-DS-CV используется в дроссельных заслонках DAS-CV, DAR-CV, DAP-CV
Имеет 55 мм кант, который позволяет применять изоляцию, в которой, однако нужно дополнительно уплотнить пространство под механизмом. Пластиковые стержни дают возможность производить дроссельные заслонки до диаметра 315 мм.
Самым большим преимуществом механизма является быстрый демонтаж поворотной ручки — благодаря чему в течение 3 секунд имеем возможность монтажа серводвигателя.
Чаще всего употребляется когда, учитывая расходы, сначала употребляются ручные дроссельные заслонки, а лишь во время использования вентиляционной инсталляции подсоединяются серводвигатели и управление к ним.
• KKS-2 — используется при строительстве стально-алюминиевых дроссельных многоплоскостных заслонок прямоугольных DSQW и круглых DASQ и DASQL.
Монтируется путем вставки „ножек” в профиль PQ, который является обрамлением дроссельной заслонки.
Для полного использования необходимо добавление Прута 10×10 мм, который всовывается в колесо QKZ и втулку, а также середину рукоятки механизма.
Дроссельные заслонки могут управляться вручную, или при использовании серводвигателей.
О выборе применяемых дроссельных заслонок решает много факторов — плотность инсталляции, будут ли определенные помещения иметь отсекаемую вентиляцию в случае, когда не используются, или только регулировать поток воздуха.
Также использованные механизмы решают о более широком или узком применении и легкости последующих монтажных работ — а также о стоимости самой инсталляции.
База знаний ALNOR
Вентиляционные дроссельные заслонки
Скачать файл в формате PDF
как работает подача воздуха в двигатель?
Двигатель22.02.20170 5 553 2 minutes read
В этой статье пойдёт речь об узле, который контролирует подачу топлива в мотор, он позволяет нам контролировать работу силового агрегата и регулировать его обороты нажатием педали газа. Итак, нам предстоит выяснить, что такое дроссельная заслонка, как она устроена, и какие у неё имеются разновидности.
Дроссельная заслонка: что это такое
Первым делом пройдёмся по теории. Как Вы уже, наверняка, знаете, чтобы двигатель работал, нам необходимо подать в его цилиндры топливно-воздушную смесь, которая в зависимости от типа агрегата воспламеняется сама от сжатия или от искры свечи зажигания.
Как бы то ни было, необходимо два компонента – топливо и кислород. Первый мы подаём дозировано из бака, а второй — берём из окружающей среды.
Чем больше забортного воздуха, а с ним и кислорода попадёт внутрь, тем активней будет происходить процесс горения смеси и тем больше выделится энергии, которая затем преобразуется в лошадиные силы и крутящий момент мотора.
Контролируя объёмы поступающего воздуха, мы можем управлять параметрами двигателя.
Вот что такое дроссельная заслонка и зачем она нужна. Она, по сути, является клапаном, открывающим и закрывающим доступ кислорода к цилиндрам, а мы, являясь водителями, регулируем степень открытия этого механизма педалью газа.
Механическая или электрическая заслонка: что лучше?
Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.
Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:
- с механическим приводом;
- с электрическим приводом.
Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.
Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом.
Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.
Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.
Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.
Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

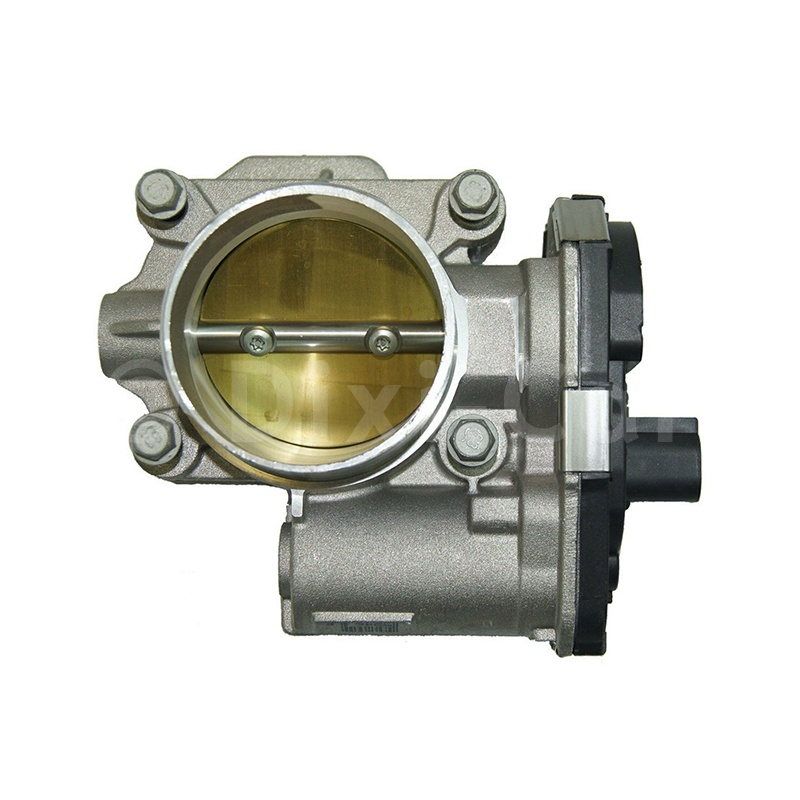

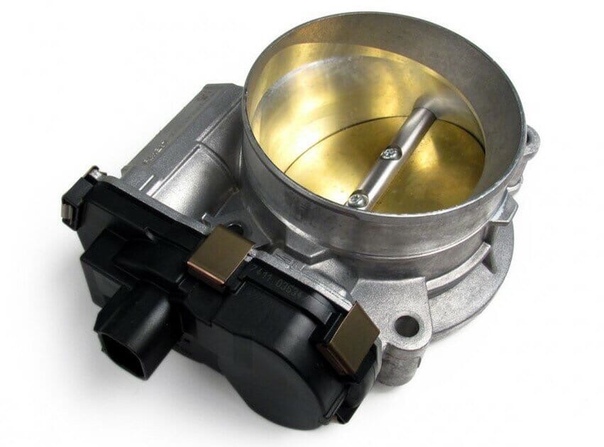

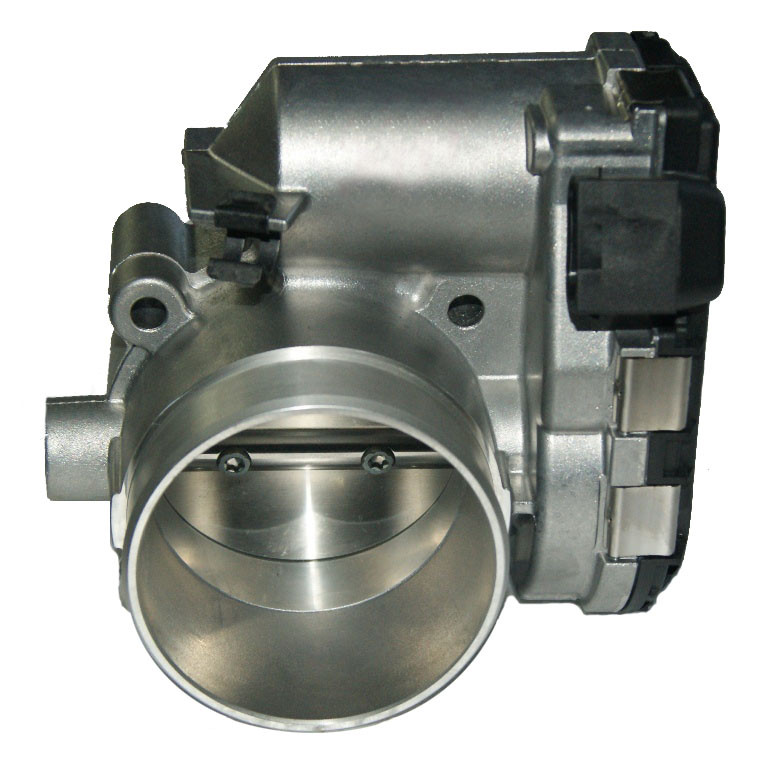

Что такое дроссельная заслонка с электрическим приводом?
