Тех характеристики двигателя змз 406. Моторы с разными характерами. Другие карбюраторы которые можно поставить на газель

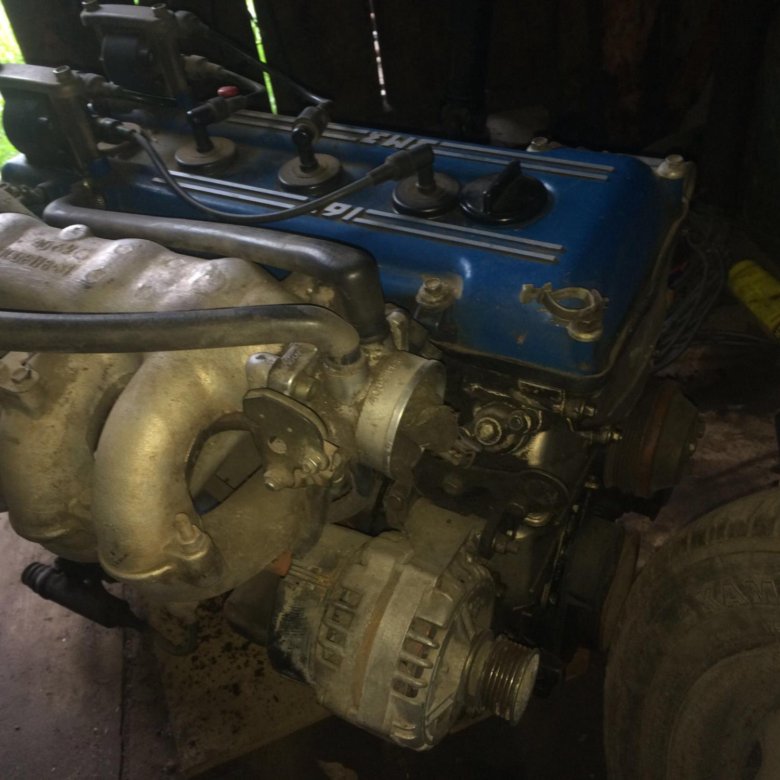

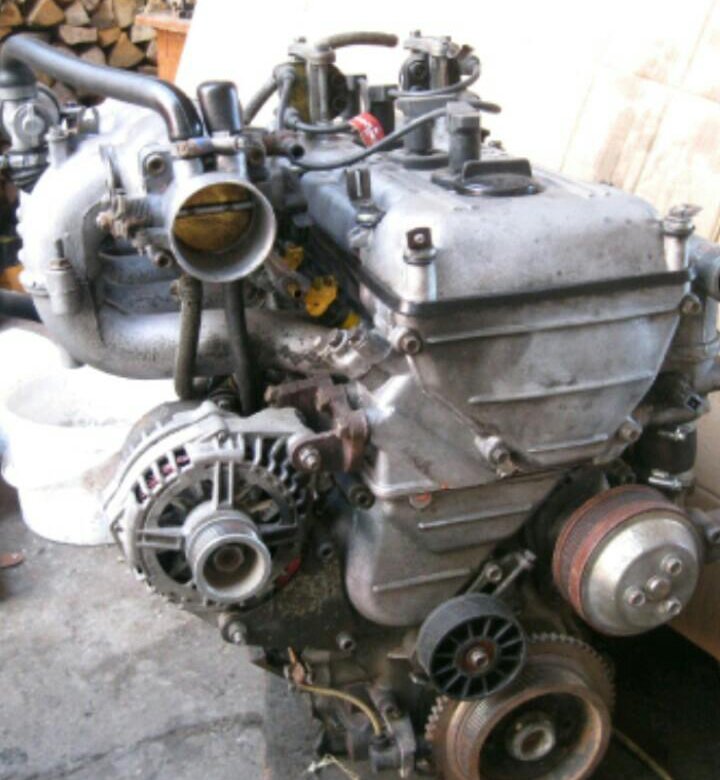

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей была изменена и завод начал поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере развития производств автомобильной техники двигатель начали устанавливать на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

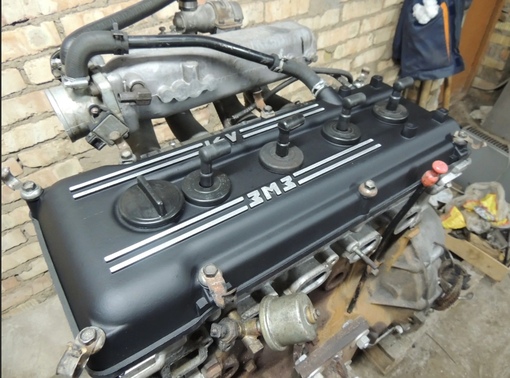

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливали на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания. Для 1993 года - это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставок на российские автозаводы. Хотя к 1997 году, началу поставок на автозаводы, двигатель 406 уже имел устаревшую конструкцию, сравнивая с тем же саабом.

Копирование технологических решений не позволило снимать с двигателя фактические параметры прототипа. И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.

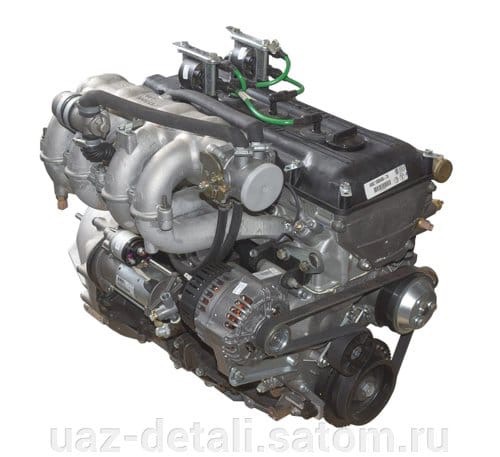

ДВС ЗМЗ-406 карбюратор устанавливался на версии легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по причине своей относительной дешевизны.

Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга». Этот движок обеспечивал минимальный вариант стоимости автомобиля.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Топливная система

Двигатель имел два варианта исполнения, что позволяло использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым числом 76 теперь не производится. Для нормальной работы двигателя с индексом 4061.10 необходимо выполнить его доработку.

Подача топлива осуществляется диафрагменным топливным насосом, приводящимся от впускного распределительного вала.

Масляная система

Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.

В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.

Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов.

Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву. При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связана с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют определенные конструктивные допуски, которые не позволяют гарантировать объемный расход жидкости и давление в системе охлаждения.

Конструкцией крыльчатки заложена возможность кавитационного разрушения лопаток, что снижает эффективность. Кроме того, остается вопрос по коррозионной стойкости валов помпы.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, препятствующих циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкостью уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов. Требуется контроль и замена по необходимости.

Потеря масла через потение блока встречается реже и не может быть устранено самостоятельно, так как проблема связана с пористостью чугуна, использованного для отливки блока.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным обеспечением блока ЭСУД, свечами, катушкой зажигания. Может фиксироваться одновременный сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественном перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Тюнинг 406

Тюнингуя 406 двигатель, карбюратор заменяют со штатного на Соллерс, хотя технические специалисты завода-производителя указывают, что такая замена не целесообразно, так как стандартный карбюратор К-151Д имеет согласованные калибровки именно под двигатель 406 серии.

Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Подобная переделка возможна, но сопряжена с определенными трудностями.

Для увеличения подачи воздуха в двигатель заменяют стандартный корпус воздушного фильтра и устанавливают прямой воздушный фильтр. Более глубокая модернизация системы воздухоподачи заключается в выводе всасывающего патрубка за пределы двигательного отсека для уменьшения температуры поступающего воздуха.

Для улучшения теплоотдачи и снижения температурного пика применяют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.

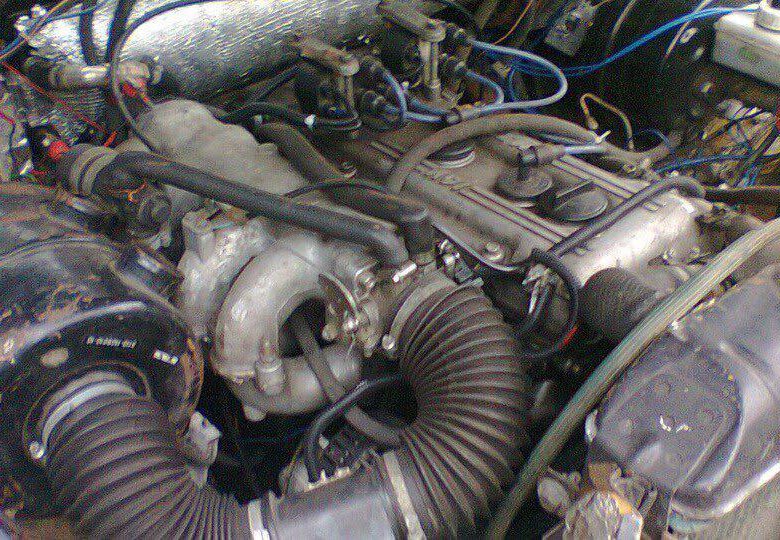

Для повышения мощности возможна установка турбонаддува, подбор распределительных валов, замена клапанов и деталей ЦПГ. Но данные доработки для малотоннажных грузовиков не оправданы с экономической точки зрения.

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

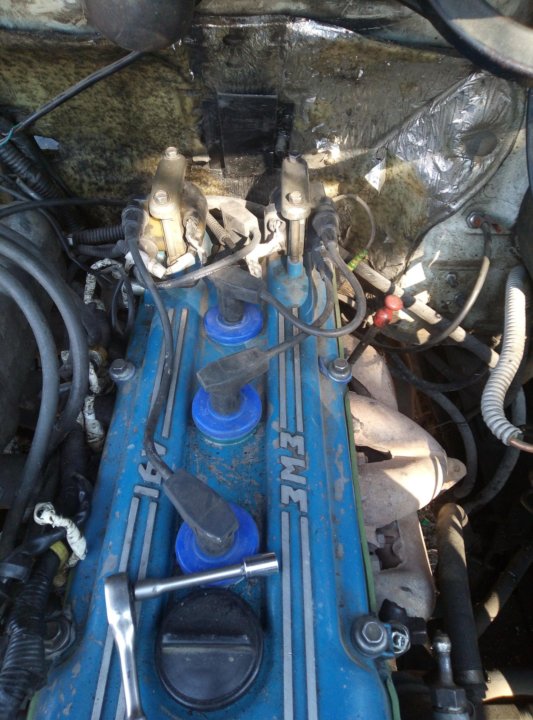

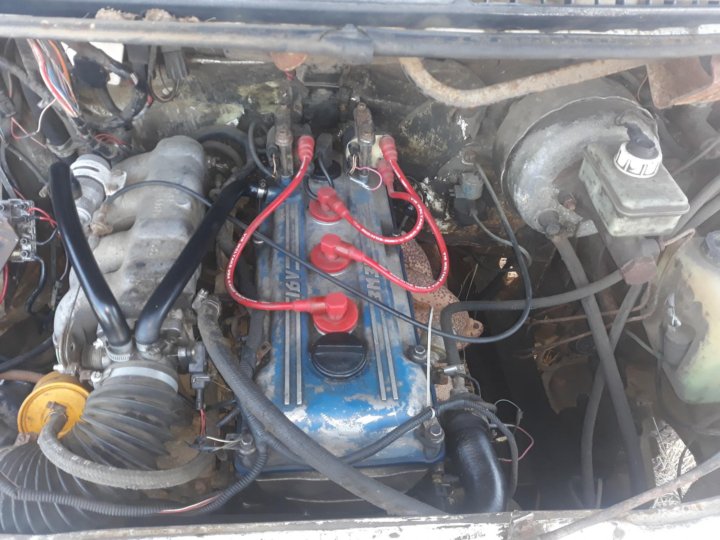

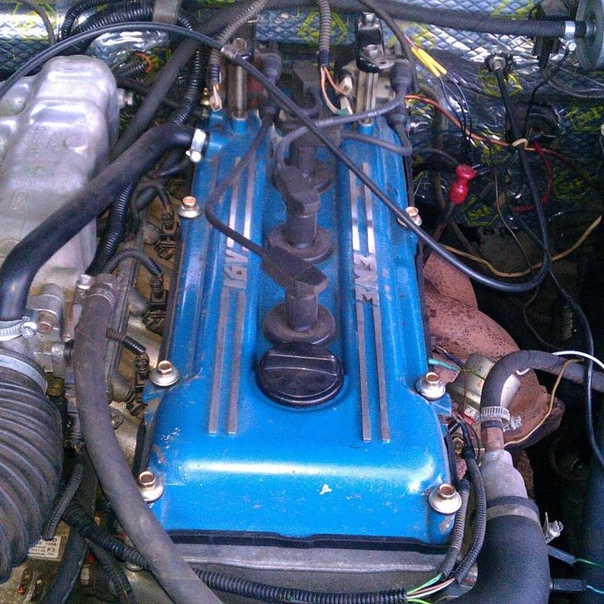

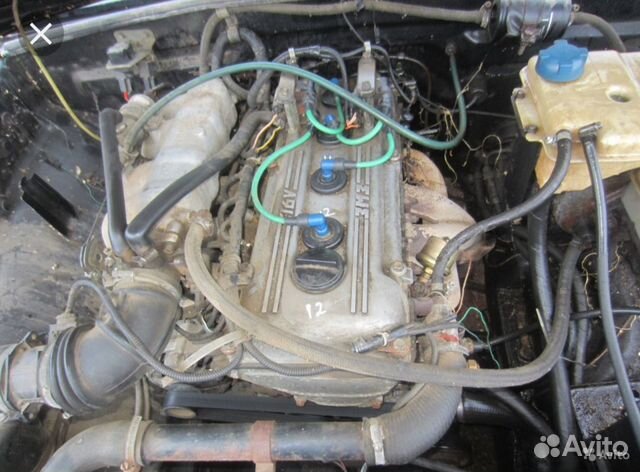

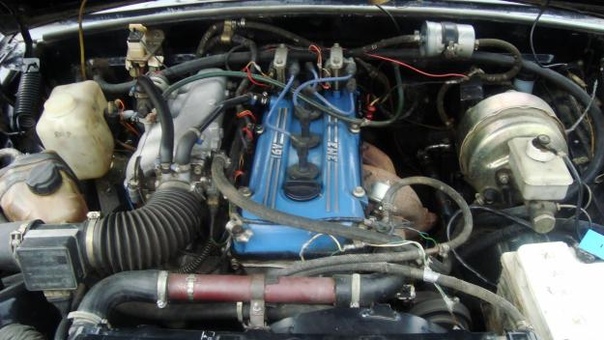

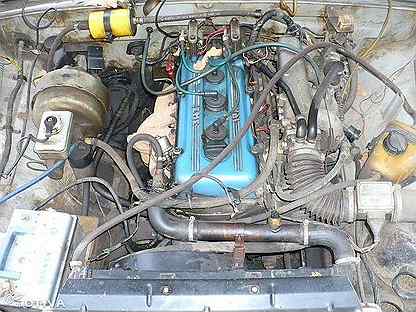

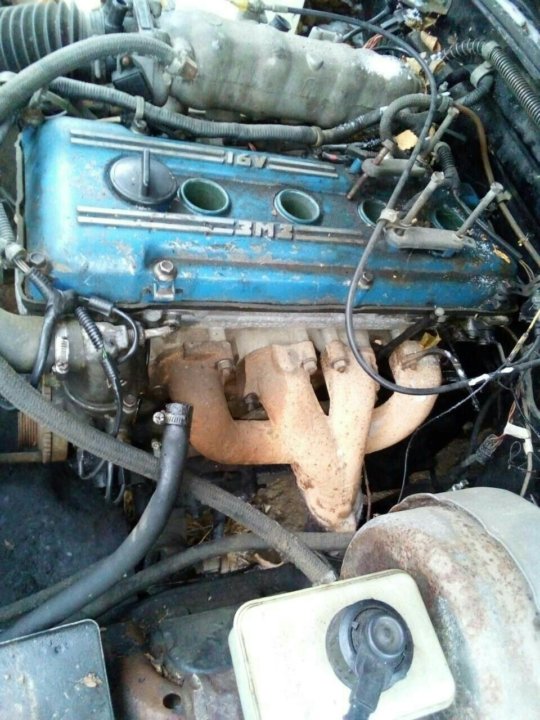

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — .

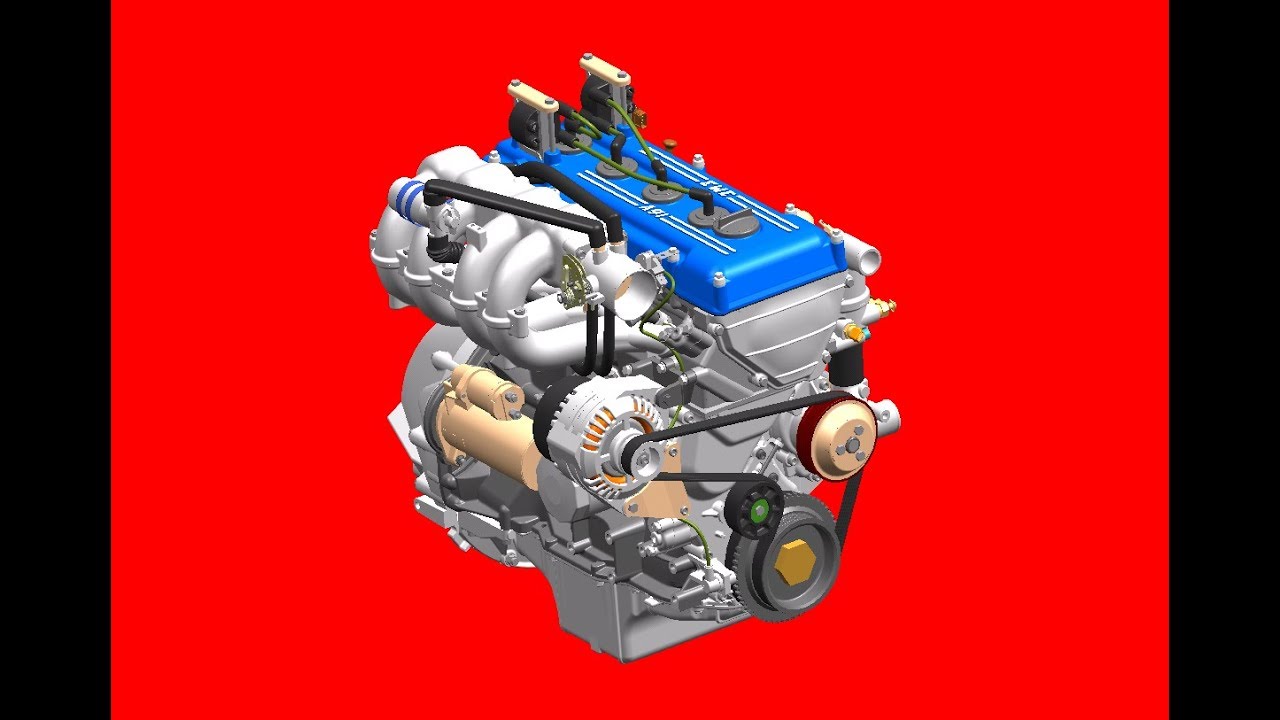

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускается ОАО «Заволжский Моторный Завод». Разработку начали в 1992 году, а в серийное производство мотор поступил в 1997-м. На нем впервые применили систему впрыска топлива.

Двигатель ЗМЗ-406 имел широкое применение и устанавливался на автомобилях Горьковского завода (ГАЗ-3102, 31029, 3110 и модельного ряда семейства «Газель»).

Флагманом семейства стал мотор ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 предназначена для комплектации легковых автомобилей и микроавтобусов. А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 - для комплектации грузовых автомобилей небольшой грузоподъемности.

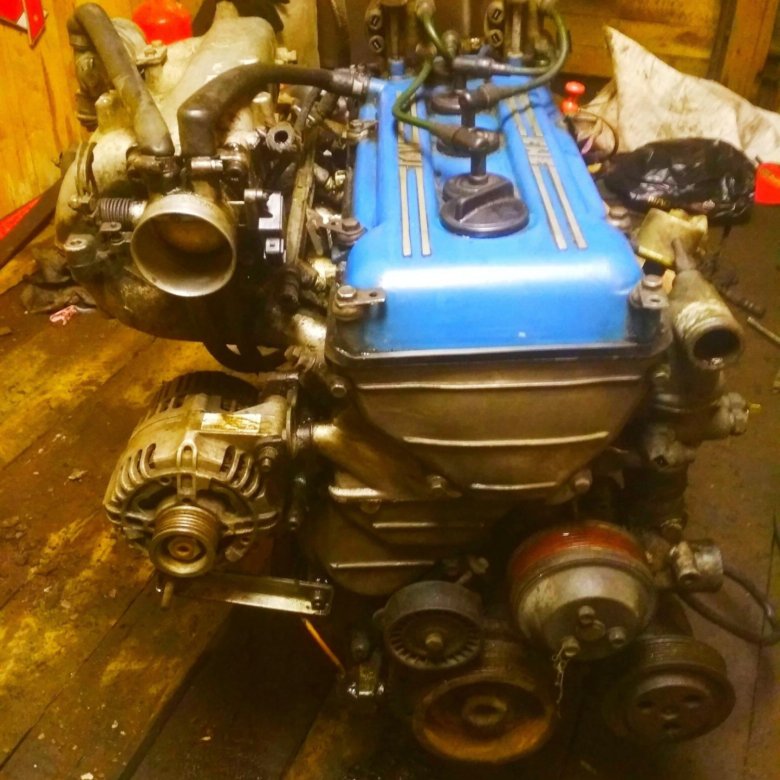

Описание двигателя

Предварительно мотор проектировался под новомодные системы питания и зажигания, которые управлялись микропроцессором.

Данный двигатель был впервые оснащен четырьмя клапанами на каждый цилиндр, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра имеют рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.

Порядок работы поршней: 1-3-4-2.

ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она имела ограничения в плане выпуска.

Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.

Технические характеристики ЗМЗ-406

Данный силовой агрегат производился с 1997 по 2008 г. Картер цилиндров изготовлен методом литья из чугуна, он имеет рядное положение цилиндров. Масса двигателя равна 187 килограммам. Оснащается карбюраторной системой подачи топлива либо инжектором. Рабочий ход поршня составляет 86 миллиметров, а диаметр цилиндра - 92 миллиметра. При этом рабочий объем двигателя составляет 2286 сантиметров кубических и способен развивать мощность в 177 "лошадок" при 3500 оборотах в минуту.

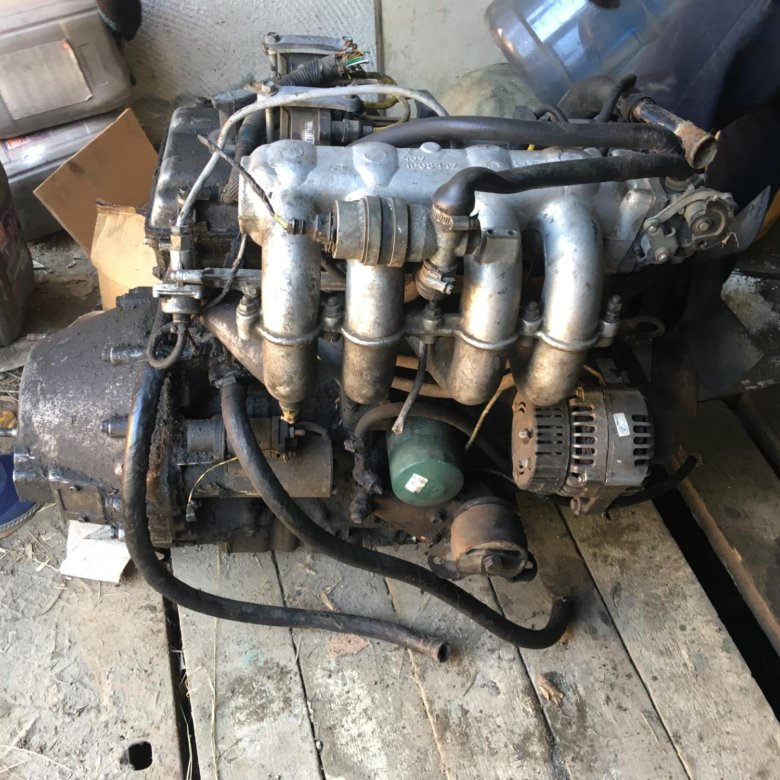

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

Система зажигания

На двигателях ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы. Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она выполняет функцию регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышается мощность силового узла. В среднем автомобиль "ГАЗель" расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках. Однако если перевести его на пропан или метан, "аппетит" машины возрастает почти в два раза.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически вступает в работу система диагностики мотора ЗМЗ-406 (карбюратор ЗМЗ-405 - не исключение). Факт исправной работы электроника сигнализирует световой датчик. Он должен потухнуть при запуске двигателя.

В том случае, если диод продолжает светиться, это указывает на неисправность элементов и деталей электронной системы зажигания. В таком случае поломку следует немедленно устранить.

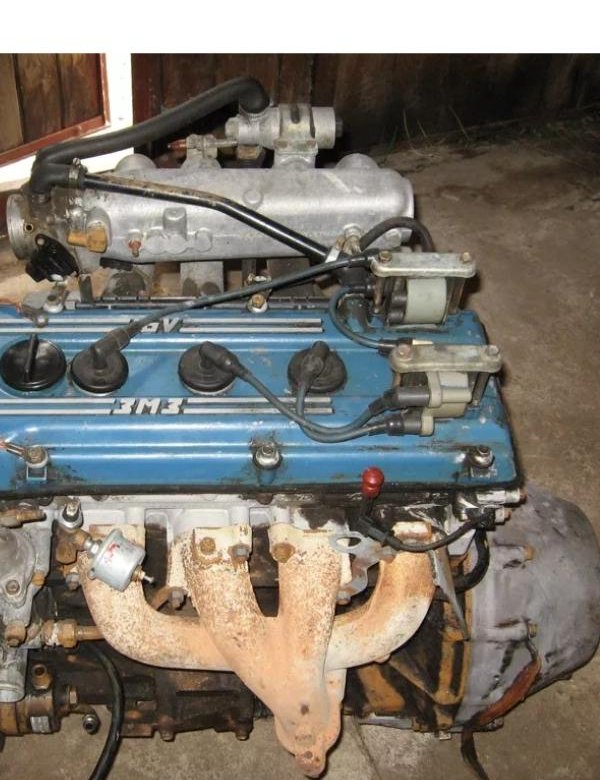

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:

  • Стабильные холостые обороты.
  • Низкий уровень вредных выбросов в атмосферу.
  • Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
  • Повышение экономии топлива.
  • Не нуждается в длительном прогреве двигателя в зимний период.

Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.

Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор - достаточно хлопотное дело. Зачастую при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами специализированных центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того чтобы как можно реже сталкиваться с данной проблемой, необходимо своевременно производить замену топливных фильтров и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям "Евро 2". С введением дополнительных требований "Евро 3" она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.

Блок цилиндров

Усовершенствуя двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс отливки. Так, удалось оснастить блок протоками в отливке между цилиндрами. Благодаря этому данный элемент стал жестким, а крепление головки осуществляется за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижней части картера имеются отливы, образующие опоры коленвала вместе с крышками коренных подшипников. Крышки отлиты из чугуна и крепятся к блоку при помощи болтов.

Распределительный вал

Распредвал ЗМЗ-406 изготовлен путем отлива из чугуна с последующей обработкой и закалкой. Валы приводятся в движение за счет цепной передачи. На двигателе установлены два вала, профили кулачков которых имеют одинаковый размер.

Осевое смещение кулачков составляет один миллиметр по отношению к гидротолкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, что существенно влияет на износ рабочей поверхности толкателя и делает его равномерным.

Цепной привод валов имеет гидравлические натяжители, которые работают от давления масла в смазывающей системе. Детали действуют на цепи непосредственно через пластиковые башмаки, которые крепятся на осях. На двигателях ЗМЗ-406 после модернизации для повышения практичности и долговечности стали применять вместо башмаков звездочки. Последние фиксируются на поворотных рычагах. Крепежные оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси башмака натяжения верхней цепи стали использовать проставку, крепление которой к блоку осуществляется болтами.

Двигатель ЗМЗ-406 оснащается цепями привода распределительных валов. Их нет возможности заменить цепями, которые устанавливали на более ранние версии моторов.

Поршни

Они отливаются из сплава алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что способствует лучшей притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо - комбинированного типа, оно состоит из расширителя и двух стальных дисков. Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.

Коленчатый вал

Отлит из чугуна с последующей обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти коренных подшипниках.

Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук. К задней части вала крепится маховик, в отверстии которого впрессована распорная втулка и подшипник качения первичного вала коробки переключения передач.

Масло

Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под действием давления происходит процесс смазки поршневых пальцев, шатунных и коренных подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все другие детали и элементы мотора смазываются посредством разбрызгивания масла.

Масляный насос - шестеренчатого типа, имеет одну секцию и приводится в действие от промежуточного вала через винтовые шестерни. Система смазки оснащена масляным радиатором и полнопроточным фильтром очистки.

Вентиляция картера закрытого типа, с принудительным отводом газов.

Итак, мы привели подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 находится на фото выше.

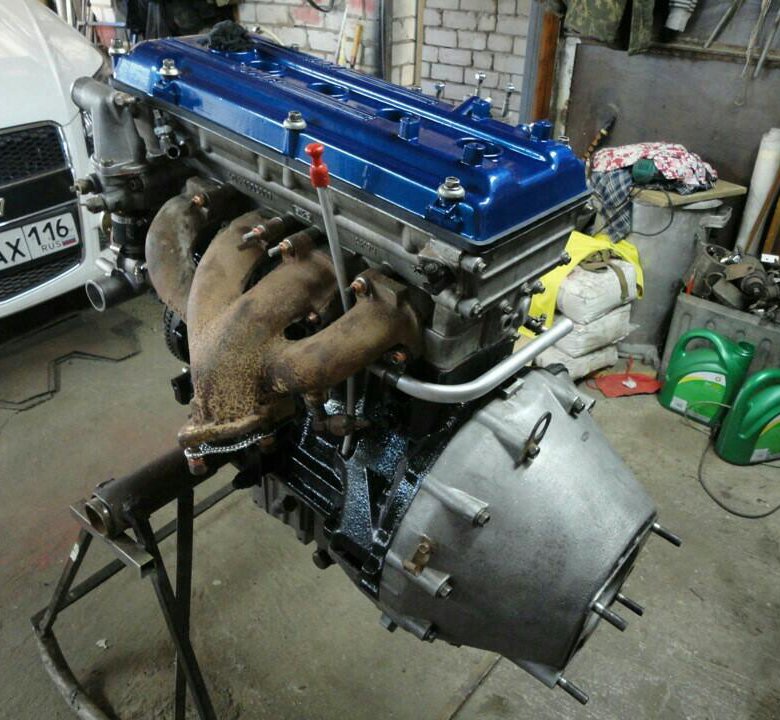

Двигатель рядный четырехцилиндровый, оборудован комплексной микропроцессорной системой управления впрыском топлива и зажиганием (КМСУД).

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости.

Цилиндры выполнены без вставных гильз.

В нижней части блока находятся пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами.

Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами. На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.

Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайб упорного подшипника.

К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала.

Снизу к блоку крепится масляный картер.

Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого сплава.

В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных.

Впускные клапаны расположены с правой стороны головки, а выпускные - с левой.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели.

Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов.

Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем.

Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная пружина.

Поршень упирается в донышко корпуса гидротолкателя.

Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпус гидротолкателя к цилиндрической части кулачка распределительного вала, а компенсатор - к стержню клапана, выбирая при этом зазоры в приводе клапанов.

Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель.

Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело.

Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан.

Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания, в верхней – расположены опоры распределительных валов.

На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов.

Крышки растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые.

Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться.

Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца.

Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.

Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся.

Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов.

От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия.

Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.

Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

Производство

Заволжский моторный завод

Годы выпуска

Материал блока цилиндров

Система питания

Карбюратор

Количество цилиндров

Клапанов на цилиндр

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Объем двигателя, см 3

Мощность двигателя, л. с./об.мин

Крутящий момент, Нм/об.мин

Экологические нормы

Вес двигателя, кг

Масло в двигатель

5W-30,5W-40,10W-30,10W-40,

Рабочая температура двигателя, град.

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных).

Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов - цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметру детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели - мощностные, экономические и токсичности отработавших газов.

Сцепление газ 3221

Сцепление на автомобиле однодисковое, сухое, фрикционное, привод – гидравлический.

Рисунок 4. Сцепление

1 – главный цилиндр привода выключения сцепления; 2 – картер сцепления; 3 – маховик; 4 – фрикционные накладки ведомого диска; 5 – нажимной диск;

6 – опорные кольца; 7 – пружина педали; 8 – диафрагменная пружина;

9 – подшипник выключения сцепления; 10 – шток главного цилиндра;

11 – педаль; 12 – первичный вал коробки передач; 13 – поролоновые кольца;

14 – муфта выключения; 15 – шаровая опора вилки; 16 – кожух; 17 – вилка;

18 – шток рабочего цилиндра; 19 – соединительная пластина; 20 – рабочий цилиндр; 21 – прокачной штуцер; 22 – демпферная пружина; 23 – ведомый диск.

Сцепление состоит из алюминиевого картера, муфты выключения с подшипником и вилкой, ведущего диска в сборе (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой шлангом и трубкой.

Ведущий диск (корзина) состоит из кожуха, в котором установлены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, закрепленная на кожухе, краями давит на нажимной диск.

Ведомый диск состоит из ступицы со шлицевым отверстием и двух дисков, к одному из них приклепаны пластинчатые пружины. К ним с обеих сторон крепятся фрикционные накладки.

Пластинчатые пружины, имеющие изгибы, способствуют лучшему прилеганию диска и дополнительно сглаживают рывки в трансмиссии при включении сцепления.

Для более плавной передачи крутящего момента при трогании автомобиля или переключении передач в окнах дисков установлены демпферные пружины.

Ведомый диск прижимается к маховику двигателя нажимным диском корзины. Через фрикционные накладки, усиливающие трение, крутящий момент передается на ведомый диск и, далее на первичный вал коробки передач, с которым ведомый диск связан шлицевым соединением.

Для временного отсоединения двигателя от трансмиссии служит привод выключения сцепления. При нажатии на педаль сцепления, поршень главного цилиндра сцепления перемещается вперед.

Вытесняемая жидкость по трубке и шлангу поступает в рабочий цилиндр, выдвигая из него поршень со штоком.

Шток действует на хвостовик вилки, которая поворачивается на шаровой опоре, другим концом перемещая по крышке подшипника коробки передач муфту выключения сцепления. Подшипник муфты нажимает на концы лепестков диафрагменной пружины. Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь «отпускает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцепления закрыт алюминиевым картером. Картер шестью болтами и двумя усилителями крепится к блоку цилиндров двигателя. С другой стороны в картер ввернуты четыре шпильки для крепления коробки передач.

Картер имеет посадочное место для рабочего цилиндра сцепления и окно для установки вилки. Для увеличения жесткости на нижней части картера сцепления устанавливается усилитель.

Масло для двигателя ЗМЗ 406: рекомендации производителя

Силовая установка ЗМЗ 406 – разработка российского автопрома 1997 года. Современная модель стала основной для применения в автомобилях Газель, Волга, УАЗ. Масло для двигателя ЗМЗ 406 выбирается исходя из сервисной документации производителя. При этом выбор распространяется на отечественные, импортные модификации.

Какое масло заливать в двигатель ЗМЗ 406

Согласно информации руководства по эксплуатации, подбор жидкости осуществляется по таким критериям.

SAE

Классификация вязкости зависит от региона эксплуатации мотора. Заводская формула относится к классу 5W30. В качестве аналогов можно применять такие разновидности:

  • 5W40;
  • 10W30;
  • 10W40;
  • 15W40;
  • 20W40.

API/ГОСТ

Для модели характерно применение масел категории API

По требованиям СТО ААИ 003-98 применима категория Б4/Д2.

Важно! Паспорт автомобиля содержит информацию о минимальных спецификациях лубрикантов. Категорически запрещено заливать формулы, не соответствующее требованиям изготовителя. Подобные манипуляции могут стать причиной отказа силовой установки, потери гарантии, непредвиденных поломок. Эксплуатация составов, превышающих допуски – разрешена.

Также некоторые эксперты рекомендуют сохранить остаток порции, для последующей доливки жидкости в процессе экспулатации.

Сколько смазки лить в двигатель

Какой объем масла ЗМЗ 406? Фактический объем лубриканта внутри картерного отсека силовой установки составляет 6 литров. Однако при правильной замене необходимо 5,4л. Это связано с конструкцией агрегатов – внутри остается некоторое количество смазки, что влияет на фактический объем.

Примечание! Недопустимо превышать уровень жидкости выше отметки MAX на проверочном щупе. Это может стать причиной увеличенного износа подвижных деталей, естественного расхода.

Как часто менять смазку

Масло для двигателя ЗМЗ 406, каковы рекомендации завода? Заводской регламент замены ограничивает срок эксплуатации одной порции смазки на 10000км пробега. Показатель характерен для работы при умеренных нагрузках, без критических перепадов температур.

При интенсивном применении автомобиля, сервисный интервал необходимо сократить до 6500 – 7000 км пробега.

Причинами вынужденной замены могут стать следующие пункты.

  1. Непредвиденный ремонт двигателя.
  2. Пробой прокладки ГБЦ.
  3. Попадание посторонних примесей внутрь картера.
  4. Потеря свойств лубриканта.
  5. Эксплуатация поддельного продукта.

Примечание! Если осуществить сервисную процедуру самостоятельно невозможно, рекомендуется обратиться к квалифицированному мастеру на СТО.

Проверить автомобиль на историю владения и эксплуатации можно по сервису.

Какой расход масла двигателя ЗМЗ 406

Для данной модификации силового агрегата допускается подъедание лубриканта в процессе работы. Уровень естественного расхода жидкости составляет около 100 мл/1000 км. Показатель считается умеренным, относительно аналогов.

Видео

Итог

Данная модификация силовой установки отличается высокой эффективностью, повышенной долговечностью конструкции. Уровень масла в двигателе ЗМЗ 406 считается стандартным для агрегатов объемом 2,2 литра. Перед заменой жидкостей необходимо тщательно изучить техническое руководство, сервисные документы автомобиля.

Возможные неисправности двигателя ЗМЗ-406

В процессе эксплуатации двигателя могут возникнуть некоторые неисправности:

- двигатель не запускается;

- двигатель работает неустойчиво;

- большая или маленькая частота вращения коленчатого вала на холостом ходу;

- повышена токсичность отработавших газов.

Рассмотрим причины и методы исправления данных дефектов и некоторых других.

- Причина неисправности

Метод устранения

Двигатель не запускается:

- Нарушена подача топлива

Проверить предохранитель топливного насоса

- не работает топливный насос

Проверить состояние контактов в соединениях насоса, реле насоса и пускового реле

- нарушены фазы газораспределения

Восстановить фазы на станции технического обслуживания

- вышел из строя редукционный клапан топливной системы

Заменить клапан

- засорился топливный фильтр

Заменить фильтр

Неисправна система зажигания:

- нарушен контакт в цепях катушек зажигания и блока управления

Восстановить контакт

- вышла из строя катушка зажигания

Заменить катушку

Двигатель работает неустойчиво:

- Попадание воды в топливный бак

Слить отстой из бака

- Подсос воздуха через неплотности в системе впуска, вентиляции картера или регулятора холостого хода

Устранить негерметичность в соединениях

Перебои или отказ в работе одного из цилиндров:

- нагар на свече или выход из строя свечи

Счистить нагар или заменить свечу

- нарушен контакт форсунки или форсунка вышла из строя

Восстановить контакт или заменить форсунку

- пробит наконечник свечи зажигания

Заменить наконечник

- неисправен блок управления

Заменить блок

Перебои или отказ в работе двух цилиндров:

- неисправна катушка зажигания

Заменить катушку

- неисправен блок управления

Заменить блок

Высокая частота вращения коленвала в режиме холостого хода на прогретом двигателе:

- Негерметичность соединений шлангов системы вентиляции картера и регулятора холостого хода

Устранить негерметичность в соединениях

- Нарушен контакт регулятора холостого хода или регулятор вышел из строя

Восстановить контакт или заменить регулятор

- Нарушен контакт датчиков системы управления двигателем или выход из строя датчиков

Восстановить контакт или заменить неисправные датчики

Повышена токсичность отработавших газов:

- Нарушилась регулировка СО

Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха

- Нарушена герметичность клапанов

Притереть клапаны

- Изношены маслоотражательные колпачки

Заменить колпачки

- Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя

Восстановить контакт или заменить датчик

- Нарушилась регулировка СО

Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха

- Нарушена герметичность клапанов

Притереть клапаны

- Изношены маслоотражательные колпачки

Заменить колпачки

- Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя

Восстановить контакт или заменить датчик

- Износ деталей цилиндропоршневой группы

Отремонтировать двигатель

Двигатель не развивает полную мощность:

- Загрязнен воздушный фильтр

Заменить фильтрующий элемент

- Засорен топливный фильтр

Заменить фильтр

- Воздушная дроссельная заслонка открывается не полностью

Отрегулировать привод заслонки

- Падение производительности топливного насоса

Заменить насос

Перегрев двигателя:

- Ослабло натяжение ремня привода водяного насоса и генератора

Отрегулировать натяжение ремня

- Неисправен термостат

Заменить термостат

- Недостаточное количество жидкости в системе охлаждения двигателя

Долить охлаждающую жидкость

- Сильное загрязнение радиатора

Промыть радиатор струей воды

- Неисправен электровентилятор

Проверить электродвигатель вентилятора, датчик и реле. Неисправные узлы заменить

- Неисправен водяной насос

Заменить насос

Пониженное давление масла:

- Неисправность или засорение редукционного клапана масляного насоса

Промыть детали клапана или заменить неисправные детали

- Перегрев двигателя

Устранить причину перегрева

- Износ деталей масляного насоса

Заменить насос

- Износ вкладышей коренного подшипника

Заменить вкладыши

Повышенный расход масла:

- Изношены или закоксовались поршневые кольца

Отремонтировать двигатель

- Нарушена система вентиляции картера

Промыть детали системы

- Изношены маслоотражательные колпачки

Заменить колпачки

- Течь масла через прокладки и сальники

Устранить течь, при необходимости заменить прокладки сальники

Стук - в двигателе:

- Вышел из строя гидротолкатель

Заменить гидротолкатель

- Вышел из строя гидронатяжитель цепи

Заменить гидронатяжитель

- Изношена шатунно-поршневая группа

Отремонтировать двигатель

- Изношен башмак натяжителя цепи

Заменить башмак

Особенности системы питания двигателя ЗМЗ-406

В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2).

Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки.

Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания.

Через 2—3 ч после остановки двигателя давление в системе падает практически до нуля.

Принципиальной особенностью системы питания двигателя ЗМЗ—4062 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя.

В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены — форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дросселя и регулятора холостого хода.
Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

Схема системы впрыска топлива показана на рисунке.

Схема системы питания двигателя ЗМЗ—4062: 3—дроссель; 4—топливопровод двигателя ; 6—форсунка 7— вакуумный шланг; 8— редукционный клапан; 9—шланг слива топлива; 10—топливный бак; 11— приемник топливного бака; 12— топливопровод низкого давления; 13— топливный насос; 1— впускная труба; 14, 16— топливопровод высокого давления; 2— воздушная дроссельная заслонка; 15— фильтр тонкой очистки топлива
Топливный бак 10 сварной штампованный, закреплен двумя стальными хомутами через прокладки под полом багажного отделения.

В верхней части топливного бака установлен топливозаборник и датчик уровня топлива.

Рядом с топливным баком под полом кузова находится электрический топливный насос, соединенный топливопроводом с топливным баком.

Для уменьшения вибрации кронштейн насоса крепится к полу через резиновые подушки.

Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливопровод двигателя, закрепленный на впускной трубе двигателя.

Из топливопровода двигателя топливо впрыскивается форсунками во впускную трубу.

Излишки топлива через редукционный клапан, установленный на заднем конце топливопровода двигателя, сливаются в топливный бак.

Кроме показанной на схеме системы питания элементов, в нее входят воздушный фильтр, установленный в моторном отсеке, соединенный резиновым шлангом с датчиком массового расхода воздуха, который в свою очередь соединен с дросселем, установленным на воздушном ресивере, а также регулятор холостого хода, установленный тоже на воздушном ресивере.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя.

Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Редукционный клапан представляет собой емкость, разделенную диафрагмой, на которой закреплен клапан, закрывающий под действием пружины отверстие слива топлива.

Редукционный клапан поддерживает постоянное давление в системе питания около 0,3 МПа.

Верхняя часть редукционного клапана соединена с ресивером вакуумным шлангом.

При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт и давление в системе питания поднимается.

Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается, открывая отверстие, и излишки топлива сливаются в топливный бак.

Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива.

Датчик массового расхода воздуха служит для определения количества воздуха, поступающего в цилиндры двигателя.

Сигналы с датчика поступают в блок управления двигателем и являются одним из параметров, определяющих длительность впрыска топлива форсунками — количество топлива зависит от количества воздуха в каждый определенный момент.

Основным элементом датчика является платиновая нить, разогреваемая во время работы до 150 °С.

При прохождении через корпус датчика всасываемого двигателем воздуха нить охлаждается, а электронная схема датчика постоянно стремится поддерживать температуру нити 150 °С.

Электрическая мощность, затрачиваемая на поддержание температуры нити, является параметром, по которому блок управления двигателем определяет длительность электрического импульса, подаваемого на форсунки.

Степень охлаждения платиновой нити зависит не только от количества, но и от температуры проходящего воздуха, определяемой термокомпенсационным резистором, соответственно корректирующим сигнал, подаваемый датчиком в блок управления.

Для обеспечения возможности регулировки количества окиси углерода в отработавших газах на режиме холостого хода в электронном модуле имеется переменный резистор, винтом которого можно вручную изменить величину сигнала, подаваемого датчиком в электронный блок управления, изменив тем самым длительность импульса, подаваемого на форсунки, а следовательно, и количество впрыскиваемого топлива.

Для очистки платиновой нити от загрязнений электронный модуль периодически подает на нее повышенное напряжение, вызывающее нагрев до 1000 °С. При этом все отложения сгорают.

При выходе из строя датчика блок управления двигателем включает резервную программу, обеспечивающую работу двигателя с несколько другими, но приемлемыми мощностными и расходными характеристиками. При этом в комбинации приборов загорается контрольная лампа.

Регулятор холостого хода служит для поддержания неизменными заданной частоты вращения холостого хода двигателя при его запуске, прогреве и изменении нагрузки, вызванных включением вспомогательного оборудования.

Регулятор представляет собой золотниковый клапан с электромагнитным управлением и служит для подачи дополнительного воздуха во впускную трубу, минуя дроссельную заслонку.

При выходе из строя регулятора холостого хода или отсутствии контакта в штекерной колодке нарушается стабильность частоты вращения холостого хода (обороты «плавают»).

При этом загорается контрольная лампа в комбинации приборов. Если частота вращения холостого хода нестабильна, а контрольная лампа не загорелась, необходимо проверить герметичность присоединения соединительных шлангов.

Датчик положения дроссельной заслонки, представляющий собой сдвоенный переменный полупроводниковый резистор, установлен на дросселе на одной оси с дроссельной заслонкой.

По сигналу датчика блок управления двигателем определяет положение дроссельной заслонки с целью расчета длительности электрического импульса, подаваемого на форсунки, и оптимального угла опережения зажигания.

Определяющим сигналом является величина падения напряжения на переменном резисторе датчика, которая изменяется в зависимости от положения дроссельной заслонки (полностью закрыта, частично открыта, полностью открыта).

При выходе из строя датчика блок управления двигателем работает по заложенной в ((память)) резервной программе, используя данные других датчиков. При этом в комбинации приборов загорается контрольная лампа.

Датчик частоты вращения и синхронизации расположен в передней части двигателя с правой стороны.

По сигналу датчика блок управления двигателем определяет угловое положение коленчатого вала и частоту его вращения.

По частоте сигналов, формируемых датчиком при вращении диска синхронизации, закрепленного на шкиве коленчатого вала, блок управления определяет число оборотов коленвала двигателя, синхронизируя подачу топлива форсунками и момент зажигания с рабочим процессом двигателя.

При выходе из строя датчика положения коленчатого вала двигатель не заведется, так как блок управления, не получив сигнала с датчика, не включит системы впрыска и зажигания.

Датчик детонации расположен в верхней части блока цилиндров двигателя с правой стороны и закреплен гайкой с пружинной шайбой.

Он служит для определения момента возникновения детонации при работе двигателя на бензине с меньшим, чем требуется, октановым числом при перегреве двигателя, неправильном выборе водителем режима движения автомобиля.

В основу работы датчика детонации положен принцип пьезоэффекта.

При механическом воздействии на пьезоэлемент, изготовленный из металлокерамики, в нем возникает электрический ток.

Механическое воздействие осуществляется инерционной шайбой, которая воспринимает ударную волну, возникающую в камере сгорания и цилиндре двигателя при детонационном сгорании топливной смеси.

При этом в датчике возникает импульс напряжения, который он передает в блок управления со штекера.

По этому сигналу блок управления корректирует угол опережения зажигания до прекращения детонации.

Выход из строя датчика или наличие неисправности в его электрической цепи приведет к отсутствию оптимального изменения угла опережения зажигания при наличии детонации. При этом в комбинации приборов загорится контрольная лампа.

Датчик фазы расположен в задней части головки блока цилиндров с левой стороны.

Принцип работы датчика основан на эффекте Холла.

При прохождении мимо торца сердечника датчика металлической пластины, закрепленной на распределительном валу, формируется импульс, позволяющий блоку управления определить момент нахождения

поршня 1-го цилиндра в верхней мертвой точке при такте сжатия и подать сигнал впрыска на форсунку именно этого цилиндра.

Дальнейшая подача импульсов осуществляется блоком управления в соответствии с заложенным в его программу порядком работы цилиндров.

При выходе из строя датчика фазы блок управления переключается в резервный режим с подачей топлива одновременно во все цилиндры. При этом сохраняется работоспособность двигателя, но существенно повышается расход топлива.

О неисправности датчика сигнализирует контрольная лампа в комбинации приборов.

Воздушный фильтр с сухим сменным фильтрующим элементом, изготовленным из гофрированного фильтрующего картона, расположен в правой передней части моторного отсека.

Фильтрующий элемент закреплен на крышке фильтра гайкой-барашком, а крышка закреплена на корпусе тремя пружинными зажимами.

Электрический топливный насос роторного типа с приводом от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе.

В связи с этим какие-либо уплотнения подвижных деталей в насосе отсутствуют, а смазка трущихся поверхностей осуществляется протекающим топливом.

Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания.

Электрический топливный насос — неразборной конструкции и при выходе из строя подлежит замене.

Топливный фильтр установлен в моторном отсеке над вакуумным усилителем тормоза.

Замена штатного фильтра каким-либо другим, например унифицированным, в пластмассовом корпусе, категорически запрещена из-за высокого давления топлива в системе.

Система вентиляции картера двигателя закрытого типа принудительная, действующая за счет разрежения во впускном трубопроводе.

При работе двигателя на холостом ходу и с малыми нагрузками, когда дроссельная заслонка прикрыта, картерные газы засасываются через шланг малой ветви системы непосредственно во впускной трубопровод двигателя и затем в цилиндры.

На остальных режимах отсос картерных газов осуществляется через шланг основной ветви системы в дроссель и оттуда во впускной трубопровод.

При эксплуатации необходимо следить за герметичностью присоединения и чистотой трубопроводов, так как при неработающей системе вентиляции картера происходит быстрое окисление и старение масла в двигателе.

Засорение трубопроводов системы приводит к течи масла через сальники и уплотнения двигателя из-за чрезмерного повышения давления картерных газов.

«Неубиваемый»: история успеха двигателя ЗМЗ-406 | АвтоИстория

Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров - это ЗМЗ-406. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.

История

ЗМЗ-406

История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.

Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.

Поперечный разрез ЗМЗ-406

К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.

В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.

В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409.

Копирование

Двигатель SAAB В234i

В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.

ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.

А что Вы думаете об этом моторе? Напишите в комментариях. Ну а если Вам понравилась статья ставьте лайк 👍 и подписывайтесь на канал. До скорых встреч!

Читайте также: «Очередная неудача»: история дизельного двигателя ЗМЗ-514

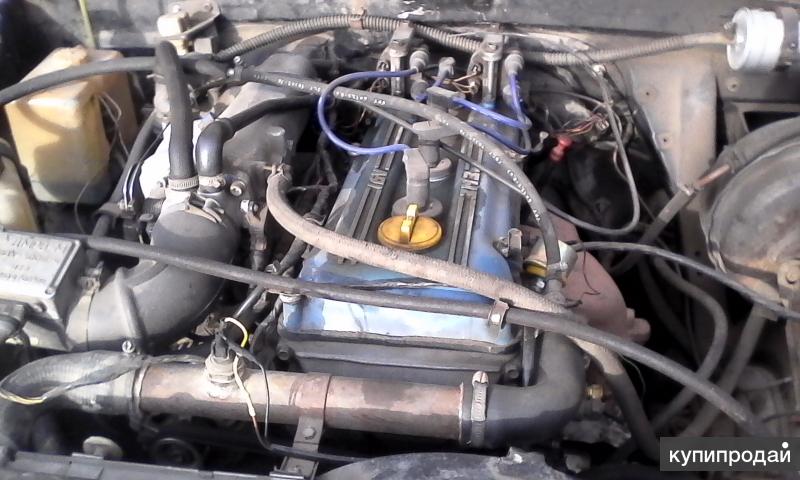

Газель двигатель 406 инжектор


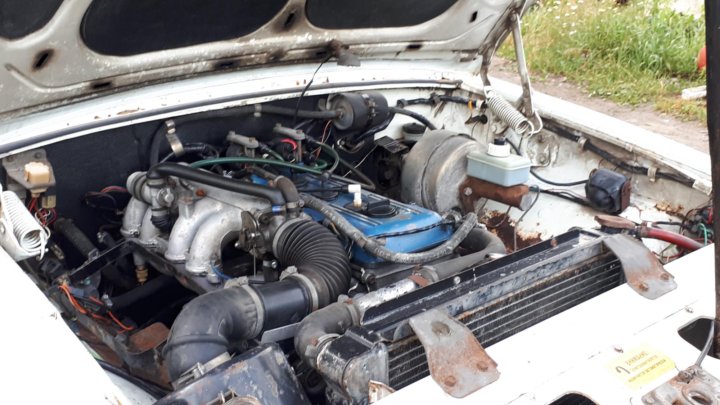

Двигатель 406 инжектор для автомобилей Волга

Двигатель 406 инжектор для автомобиля Волга представлен в виде рядного четырех цилиндрового мотора с 16-ю клапанами. Впрыск регулируется электронной системой управления. Силовые агрегаты данного вида установлены на автомобилях ГАЗ 3302 и 3110.

Более поздние двигатели внутреннего сгорания модели ЗМЗ 4062 оснащены системой распределенного впрыска.

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями в конструкции:

  1. Распределительные валы расположены в верхней части головки блока цилиндров.
  2. В состав каждого цилиндра входит четыре клапана.
  3. Увеличенный показатель степени сжатия, равный 9,3.
  4. Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, расположенных в центральной части камеры сгорания, так и благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологичных современных материалов. Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

Форсированный ЗМЗ 406 инжектор использует более качественный смазочный материал, масляный фильтр улучшенной конструкции и дополнительные очистительные элементы.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Преимущества конструкции инжекторного типа

Благодаря проведенным усовершенствованиям в конструкции двигателя, произошли ощутимые изменения в характеристиках обновленного силового агрегата:

  • Повышение мощности.
  • Увеличение крутящего момента.
  • Снижение расхода горючего.
  • Улучшение показателей токсичности выхлопных газов.

Технические характеристики инжекторного двигателя внутреннего сгорания (ДВС):

  1. Объем цилиндров равен 2,3 литра.
  2. Направление вращения коленчатого вала — вправо.
  3. Максимальная мощность, которую способен развить двигатель ЗМЗ 406 инжектор, равна 110 лошадиных сил.
  4. Марка потребляемого топлива — бензин 92.
  5. Топливо впрыскивается непосредственно в трубу.
  6. Смазочная система работает по принципу принудительного равномерного разбрызгивания масла под давлением на трущиеся поверхности рабочих деталей.

Мотор охлаждается принудительным способом при помощи охлаждающей жидкости тосола или антифриза.

Какой мотор выбрать — карбюраторный или инжекторный

Многих автовладельцев все больше привлекает инжекторный вариант силового агрегата вместо привычного карбюраторного образца. Газель 406 двигатель инжекторный все чаще устанавливается на тяжелые автомобили.

Заволжский автомобилестроительный завод оснащает более мощными инжекторными моторами такие машины, как Волга, УАЗ, Газель. Данные марки авто требуют повышения мощности, бензиновый силовой агрегат такого типа способен развивать столько лошадиных сил, сколько требуется для их стабильной эксплуатации.

Минусы карбюраторного двигателя

Сравнивая 406 мотор карбюраторный с инжекторным аналогом, можно убедиться в заметных перевесах второго по таким показателям, как мощность и производительность.Основной причиной существенных различий является оригинальная система питания. В карбюраторном двигателе топливо подается в цилиндр по мере роста оборотов, вследствие чего мощность и разгон имеют более низкие значения.

Карбюраторный движок менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Несмотря на описанные недостатки, многие автовладельцы любят свои карбюраторные движки. Авто, оборудованное таким силовым агрегатом, надежно и выносливо настолько, насколько сможет выдержать нагрузки проверенная лошадь.

Достоинства и недостатки инжекторных силовых агрегатов

ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорениям, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Основным недостатком двигателей инжекторного вида является отсутствие возможности самостоятельного восстановления рабочего режима. Судя по многочисленным отзывам, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.

Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя хотя бы одного электронного датчика приведет к изменениям рабочих характеристик всего двигателя внутреннего сгорания.

Во избежание нестабильной работы или остановки инжекторного движка необходимо устанавливать только импортные элементы, проводить регулярное техническое обслуживание и тщательную диагностику автомобиля.

Описание встречающихся неполадок

Силовые агрегаты ЗМЗ 406 очень даже поддаются ремонтным мероприятиям, многие узлы и детали успешно восстанавливаются. Наиболее часто производятся следующие операции:

  • шлифовка коленчатого вала;
  • растачивание блока цилиндров.

Благодаря тому, что головка блока цилиндров изготовлена из литого чугуна, данная деталь не страдает от некачественных сортов охлаждающих жидкостей. Основная потребность в высоком качестве лежит только на моторном масле. Внутренний отдел инжекторного силового агрегата 406 очень чувствителен к неверному подбору марки смазочного вещества, а также требует регулярно в указанные сроки проводить полную замену машинного масла.

Многочисленные отзывы автовладельцев свидетельствуют о повышенном расходе смазочной жидкости на движках ГАЗ 406 инжекторного типа.

Заключение

К главным и основным достоинствам 406 силового агрегата ЗМЗ относятся высокий коэффициент полезного действия(КПД) и надежность. Благодаря тому, что любой узел и внутренняя деталь могут быть заменены на импортные образцы, имеется возможность существенно продлить эксплуатационный ресурс транспортного средства и повысить его эффективность.

avtodvigateli.com

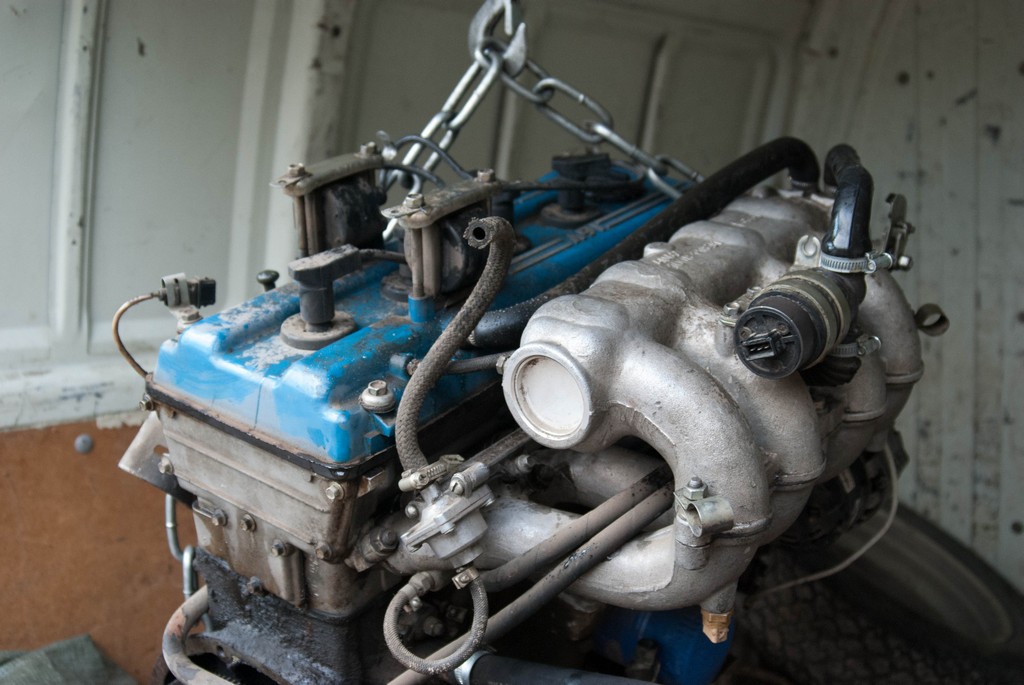

Двигатель ЗМЗ 406, технические характеристики, тюнинг и ремонт

Марка автомобилей ГАЗ известна во всем мире. В последние десятилетия в качестве силовой установки на основной продукции этого автомобильного гиганта устанавливается 406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня – это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

Скачать .xls-файл

Скачать картинку

Отправить на email

mail


ПАРАМЕТРЗНАЧЕНИЕ
Тип конфигурациирядный
Объем, куб. м2.28
Диаметр цилиндра, мм92
Количество цилиндров4
Клапанов на цилиндр4
Ход поршня, мм86
Материал блока цилиндровчугун
Степень сжатия, атмосфер9.3
Материал ГБЦалюминий
Топливная системаинжектор или карбюратор
Блок управленияМикас
Тип топливаБензин
Система смазкикомбинированная, с автомат. регулированием температуры
Мощность, л.с/об.мин145/5200
Крутящий момент, Нм/об.мин200,9 /4500
Топливо92
Экологические нормыЕвро 3
Расход топлива на 100 км, л
- город13.5
- трасса
- смешанный
Расход масла на 1000 км, грдо 100
Вес, кг192

Четырехцилиндровый двигатель с рядным расположением цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать характеристику 406 мотора. Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент наблюдается при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об/мин 406 двигатель поддерживает на холостом ходу.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

  1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
  2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
  3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
  4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
  5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
  6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
  7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
  8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
  9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
  10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
  11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличие инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Главной причиной высокой работоспособности инжекторной системы по сравнению с карбюраторной является отсутствие жиклеров, которые регулярно забиваются.

Это вело к необходимости периодической продувки, а часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно её починить сумеет не каждый водитель.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

  1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
  2. Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

  1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
  2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
  3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
  4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
  5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

На каких авто используется двигатель ЗМЗ-406

Современный двигатель Заволжского моторного завода 406-й модели устанавливается на легковые автомобили ГАЗ-3110 «Волга» и грузовые Газели 3302.

Моторный и автомобильный заводы нижегородской области проводят постоянный мониторинг своей продукции, собирают информацию об эксплуатации произведенной техники.

Конечно, иногда возникают определенные конфликтные ситуации.

Они связаны с тем, что водители обращаются по вопросам:

  • троит двигатель Газель;
  • не видны метки ГРМ;
  • отказывают форсунки;
  • выходит из строя помпа;
  • стучит ЗМЗ поршневая;
  • подтекает масляный фильтр;
  • нестабильно работает термостат;
  • не выдерживаются основные технические характеристики и другие.

Производители всегда стараются оказать помощь через свои сервисные центры, которые разбросаны по всей России и СНГ.

dvigatels.ru

Двигатель ЗМЗ-406 технические характеристики

В последние десятилетия в качестве силовой установки на основной продукции автомобильного гиганта ГАЗ устанавливается -406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня — это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.
    Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?
    Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Изготовитель ЗМЗ
Годы выпуска 1997-2008
Марка 406
Тип бензиновый
Система питания инжектор / карбюратор
Блок управления МИКАС
Конфигурация 4-х цилиндровый рядный продольный ДВС
Зажигание коммутаторное
Максимальная мощность 100 л. с. 73,55 кВт (90 л.с.) при 4500 об/мин
Рабочий объём 2,286 см3 (2,3 л.)
Максимальный крутящий момент 177/201 Н·м, при 4200 об/мин
Диаметр цилиндров 92 мм.
Ход поршня 86 мм
Степень сжатия 9,3
Цилиндров 4
Порядок работы цилиндров 1-3-4-2
Местоположение первого цилиндра ТВЕ
Клапанов 16
Материал ГБЦ алюминиевый сплав
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал 2 шт. DOCH
Коленвал облегченный
Расход масла max 0,3 л. на 1000 км.
Тип масла по вязкости 5W30, 5W40, 10W30, 10W40
Рекомендованный производитель Liqui Moly, ЛукОйл, Роснефть
Рекомендовано по сезону зимой-синтетика, летом-полусинтетика
Объём масла в двигателе 6,1 л.
Рабочаа температура масла 90 o
Расход масла на 1000 км. до 100 г.
Нормативы экологии Евро-3/Евро-0
Детали двигателя ЗМЗ-406
Регулировка клапанов гирротолкатели
Система охлаждения принудительная, антифриз
Помпа с пластиковой крыльчаткой
Свечи зажигания А14ДВРМ или А14ДВР
Зазор свечи 1,1 мм.
Цепь ГРМ 70/90 с башмаком ил 72/92 со звездочками
Возлушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик 7 отверстий со смещением 40 мм. внутренний диаметр
Болты крепления маховика М12х1,25, длина 26 мм.
Маслосъёмные колпачки Goetze светлые-впускные, темные-выпускные
Обороты холостого хода 750-800 мин-1
Усилия натяжения резьбовых соединений
Свечи 31-38 Нм
Маховик 72-80 Нм
Болт сцепления 19-30 Нм
Крышка подшипника 98-108 Нм коренной
Крышка подшипника 67-74 Нм шатунный
Головка цилиндров три стадии 40 Нм, 127 — 142 Нм + 90o
Объём охлаждающей жидкости 10 л.
Система охлаждения принудительная, антифриз
Ресурс ДВС 150000-200000 км.
Вес агрегата 192 кг.

dar-web.ru

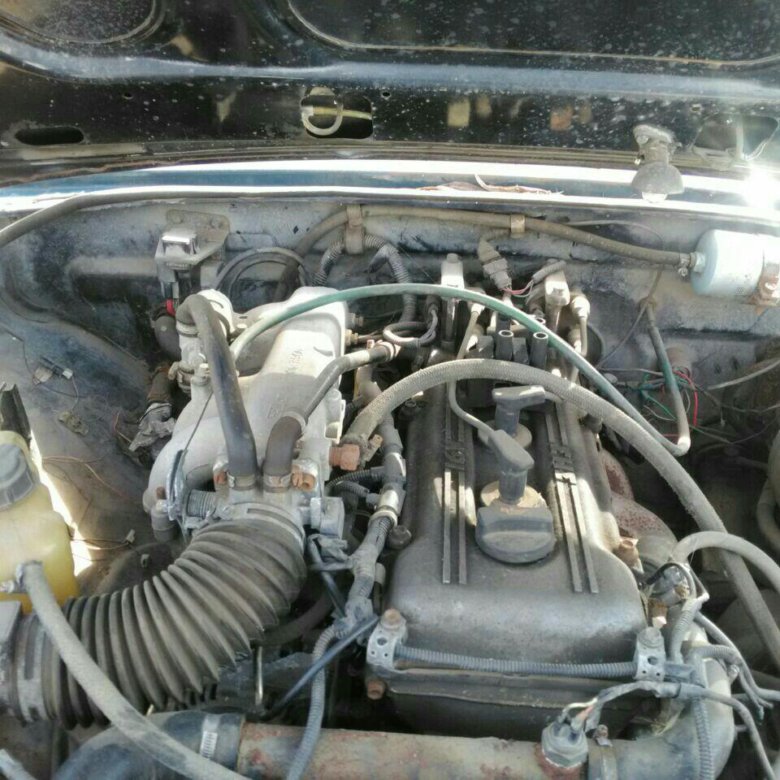

ЗМЗ 406 инжектор — ГАЗ Газель, 2.3 л., 2001 года на DRIVE2

Здравствуйте мои уважаемые подписчики ну и конечно же гости моего виртуального гаража.Настал все таки тот день когда чаша терпения переполнилась ( а именно нехватка запаса мощности, особенно на перевалах т.к. часто таскаю грузы в сторону г.Сочи) и я начал проект по внедрению инжектора на свой авто . Для начала сам инжектор достался на халяву от брата ))) с двигателя донора, который лежит про запас как говорят )). И так инжектор с впускным коллектором, дросселем, топливная рампа с форсунками и датчик хол. хода . Дальше мною были куплены : бензонасос выносного типа ( повесил под кабиной на раме, т.к. погружной вместе с баком 10 т.р. не впечатлило) проводка подкапотная от инжекторной Газели, блок управления двигателем ( в просто-народе мозги) Микас 7. 1 корпус воздушного фильтра и естественно сам фильтр, трос газа от инжекторной Газели, верхняя передняя крышка с прокладкой так же от инж Газели( на корбюраторной на ней стоит механический бензонасос, ее убираем) так же был куплен ДМРВ ( датчик расхода воздуха для тех к то не в курсе) все патрубки на инжектор и воздухан, ну и 4 метра бенз шланга с армированием. Вся механическая часть была сделана( фотки монтажа не делал т.к. было не до этого если честно) а именно монтаж впуска, топливного насоса, троса газа, передней крышки и ЭБУД . Проводку сам не ставил лукавить не буду, этим занимался электрик . Механическая часть заняла часа 4 и электрик поковырял часа 3 т.к. внедрял проводку подкапотную от инж. Газели и прошивал ЭБУД под двойное чипование ( чтобы когда переключаешь на бензин зажигание перестраивалось под бензин, а когда на газ соответсвенно под газ) . Так же поменял газовый редуктор на электронный т.к вакуумный корректно на инжекторе не работает и поставил хлопушку на инжектор и кнопку переключения газ- бензин, чтобы авто трудилось на газе. Кое какие фото есть, если есть вопросы задавайте по возможности отвечу ))) Кстати есть один подводный камень очень важный, распредвалы желательно тоже поставить от инжекторной машины потому что у карбюраторной шейка вала выше и клапан открывает больше( как обьяснил мне электронщик) Но все равно и под те валы можно написать индивидуальную прошивку и все будет работать как положенно. мне слава богу с этим подвезло потому что когда я купил свой авто я сразу поставил ГБЦ от инжекторной машины вместе с валами( сам не подозревал что это с играет на руку) Сегодня подкорректировали ЭБУД и настроили газовое ( ДОВОЛЕН РЕЗУЛЬТАТОМ КАК СЛОН)))) как будто подменили авто, тянет очень хорошо, посмотрим что будет с расходом, а там и выводы сделаем. Всем удачи на дорогах и попутного ветра ))))

Цена вопроса: 20 000 ₽

www.drive2.ru

Двигатель ЗМЗ-406 | Ремонт, характеристики, неисправности


Характеристики двигателя ЗМЗ-406

Производство ЗМЗ
Марка двигателя ЗМЗ-406
Годы выпуска 1997-2008
Материал блока цилиндров чугун
Система питания инжектор/карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 92
Степень сжатия 9. 3
 8*
Объем двигателя, куб.см 2286
Мощность двигателя, л.с./об.мин 100/4500*
110/4500**
145/5200
Крутящий момент, Нм/об.мин 177/3500*
186/3500**
201/4000
Топливо 92
76*
Экологические нормы Евро 3
Вес двигателя, кг 185*
185**
187
Расход  топлива, л/100 км
 — город
 — трасса
 — смешан.

13.5

Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30
5W-40
10W-30
10W-40
15W-40
20W-40
Сколько масла в двигателе 6
При замене лить, л 5.4
Замена масла проводится, км 7000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км
 — по данным завода
 — на практике

150
 300+
Тюнинг
 — потенциал
 — без потери ресурса

600+
 до 200
Двигатель устанавливался ГАЗ 3102
ГАЗ 31029
ГАЗ 3110
ГАЗ 31105
ГАЗ Газель
ГАЗ Соболь

* — для двигателя ЗМЗ 4061. 10
 ** — для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества.
Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
3. ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, возникает шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно даже ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана.
2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения.
3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет.
4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит.
5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет.
6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию.
7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и т.д. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить 300 тыс.км.
В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2. 7 литровый ЗМЗ-409, о нем отдельная статья.

Тюнинг двигателя Волга/Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с.
Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с.
Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<НАЗАД

wikimotors.ru

Инжектор вместо карба 406. — DRIVE2

,Всем привет .
Запись, как понятно из названия будет интересна тем кто переделывает 4063 в 4062, ну или планирует переделать. С железом котороенадо поменять и так понятно?, а вот с электрикой что то у многих возникают вопросы, а вот на них ответы:

Восьми контактный разыем косы двигателя 4062.

Он же, но сфоткал чуть с боку чтобы было понятно как втыкается.( мало ли у кого то будут провода другого цвета)

1-Красный — плюс от силового блока предохранителей ( под капотом)
2- Серый--плюс через предохранитель 10А.
3-Розовый- Плюс после замка зажигания.
4- Фиолетовый-- к бензонасосу ( реле уже есть в косе двигателя, поэтому просто кидаем на плюсовую клемму насоса, у меня правда еще реле стояла — для отключение насоса на трассе при езде на газу)

ХР-3


5- Коричневый-- к разыему щитка приборов ХР-3. ( смотреть фото, коричневый провод)

ХР-4


6 и 7 синие — идут на разыем ХР-4 щитка приборов, смотреть фото -4 и 1. Верхний на 4 фото -в углу на 1 фото, второй рядом что на 1 что на 4 фото.

С одной разобрались, теперь вторая 4контактная.

4контактная колодка косы двигателя 4062

ОПЯТЬ С БОКУ ЧТОБ НАПРАВЛЕНИЕ БЫЛО ПОНЯТНО)

А это разыем который остается под капотом после отключения 4063 ( я их когда ставил себе -сохранил на всякий случай )

И получилось вот так.

1) серый-- к синему 4 ( на колодке которая на 7 фото каждый разъем пронумерован )
2) синий -к серому 1 (парадокс — поэтому все колодки и фоткал со всех сторон, может только на моей на заводе цвета перепутали, а может и у всех так))
3)Зелёный — к зелёному 2
4) Коричневый — к коричневому 3

Всё стоит и даже можно завести, а генератор не работает? На 4062 возбуждение генератора идёт отдельно, а на 4063 в косе, поэтому и не работает .

Провод от генератора ( возбуждение) кидаем на этот разъем ( остался после отсоединения 4063) подсоединяем к оранжевому


Ну вот и всё.
Кстати если кому интересно есть полный комплект для переделки с карба на инжектор, готов продать .
В комплект входит :

Полный размер

Коса с датчиками.


Мозги, датчик детонации, температурный в коллектор, дачик распредвала, модули зажигания, холостой ход, дроссель, дмрв, температурный двигателя. Ну в идеале ещё датчик коленвала надо, ненашол, с карба подходит.

Полный размер

Выпуск калектор, рампа с форсунками, воздушок с патрубками, крышка головки, трос газа, бензонасос, патрубок впуска- одного нет. Прокладки до кучи.


Ну ещё надо планку на распредвал, её нет.

Полный размер

Комп — просо нужная вещь.

Полный размер

Белый — температурный дачик — прикручивать на улице))). Серый- К линия- в 11 разъём диагностического. Синий на газовый редуктор.

Полный размер

Красный и синий — оба плюса один после замка, другой постоянный.


Остальное по разъёмами.

Всем удачи и добра.

www.drive2.ru

«ЗМЗ 406.3 отличается отЗМЗ406.2 на 50л.с.? откуда беруться лишние 50 л.с.» – Яндекс.Кью

Строго говоря, есть просто либерализм, без "правого" и "левого".

Однако люди склонны различным образом интерпретировать идеи, находить в них различные смыслы и повороты, которые в итоге способны развести последователей той или иной идеи иногда на удаление друг от друга, даже большое, если вообше не в противоположные стороны.

Это касается не только политической области. Взять, к примеру, христианство: казалось бы, целых четыре Евангелия точно и без двусмысленностей описывают земной путь и учение Христа, дополняя друг друга и совпадая в главном почти до деталей. Тем не менее, христианство разделилось на три основные конфессии - католицизм, протестантизм и православие, - а неосновных ещё больше. Причём главные линии раскола как между самими этими конфессиями, так и  между "фракциями" внутри них, проходят подчас по вопросам, о которых Христос говорил либо вскользь, либо не говорил вовсе. Например, настоящая борьба между церковниками идёт вокруг концепции Троицы, хотя в Писании о ней вообще нет ни слова. Ещё больше острых разногласий в вопросах обрядности, о которых Христос тоже почти ничего не говорил.

Возвращаясь в политическую сферу, достаточно вспомнить пример коммунистической теории Маркса, из которой позже выросли такие разнородные политические силы, как ленинский большевизм, с одной стороны, европейская социал-демократия, признающая и частную собственность, и гражданские права - с другой, а также маоизм - с третьей. Все они видят друг в друге врагов не меньших, нежели в "буржуазии".

Примерно то же самое применимо и к либерализму. Вроде бы ясно: помимо признания рыночной экономики, основанной на частной собственности и свободе предпринимательства, помимо признания политических прав и свобод человека, либерализм выступает за максимально ограниченную роль государства в экономике и жизни общества, видя в нём, в государстве, опасный инструмент принуждения, который всегда, в любой момент стремится выскользнуть из рук любого, самого строгого контроля. Собственно, фундаментальное для себя понятие "свободы" либерализм формулирует через умаление роли государства: свобода - это отсутствие принуждения.

Но объём вмешательства государства в экономическую и общественную жизнь в точных цифрах и формулах не опишешь, эти границы подвижны хотя бы во времени, а также в зависимости от географии и иных факторов. Здесь единого рецепта нет и быть не может, зато всегда есть верный способ эти границы корректировать, исправлять и переделывать - выборы, дающие свободу выбора, и убеждённость в том, что индивидуальная свобода является единственно правильным оселком принимаемых решений, в том числе относительно объёма функций и полномочий государства.

Как любая политическая идея, либерализм существует не только в виде чистой теории в совокупных трудах своих главных мыслителей - Локка, Гоббса, Монтескье, Смита, Бентама, Милля, Токвилля, Менгера, Мизеса, Хайека, Фридмэна, - но и проходит неоднократную переплавку в политической практике, выдавая в итоге сплав, отличающийся от свойств исходного материала.

Так вот основные проблемы с либеральным "сплавом" проявляются именно в "государственной" примеси - в вопросе о роли государства, степени его вмешательства прежде всего в экономику.

Ситуации различны: некоторые либеральные политики не могут преодолеть соблазн решить некоторые или даже многие проблемы за счёт госрегулирования, как, например, Макрон во Франции; другие - в основном, это в Германии и скандинавских странах - вынуждены идти на сохранение или расширение роли государства ради внутриполитического мира и компромисса с левыми силами. Подобного рода обстоятельства смещают либералов влево.

Но картину усложняют другие "левые" либералы - социал-демократы, не признающие социалистического компонента своей позиции и предпочитающие называть себя либералами, точнее, "неолибералами". Наиболее известные примеры - британские премьеры Т.Блэр и Г.Браун, американские президенты Б.Клинтон и Б.Обама. Программа медицинского страхования ObamaCare представляет собой классический пример социал-демократического решения общественных проблем, которое ограничивает экономическую свободу и увеличивает госрасходы.

Примеров последовательных, или, в данном контексте, "правых" либералов, немного, хотя они оставили яркое и длительное политическое наследие - это Тэтчер в Великобритании и Рейган в США. Напомню блестящий и очень точный лозунг Рейгана, ставший лозунгом современного либерализма: the Government is not a solution to your problems - the Government is the problem (Государство не является решением ваших проблем - проблемой является само государство). Но даже ему не удалось существенно сократить размер государственной бюрократии и сильно уменьшить её полномочия. Тэтчер денационализировала всё, что только можно, но создать частное здравоохранение и образование не смогла и она, как и Рейган тоже. Социальные, прежде всего медицинские расходы, в бюджетах США и Великобритании по сей день являются главной причиной роста госдолга и расходов госбюджета.

В порядке резюме: при всей условности деления либералов на правых и левых и при том понимании, что часть левых либералов на самом деле являются социал-демократами, политический водараздел между лево- и праволибералами проходит по вопросу степени государственного вмешательства в экономику и жизнь общества, что проявляется в объме государственного регулирования, а также уровне и формах социальных расходов.

yandex.ru

Двигатель 406

Двигатель 406 Газель – характеристики и ремонт.

    Можно с большой уверенностью сказать, что ЛЬВИНАЯ доля грузоперевозок сегодня приходится на автомобили Горьковского Автозавода. Двигатель 406 Газель имеет три модификации – две карбюраторные и одну инжекторную. Причем, инжекторный двигатель устанавливается как на микроавтобусы, так и на легковые автомобили.

К преимуществам 406 двигателя Газели можно отнести его экономичность, при высокой мощности. Что бы ни говорили, но надежность у двигателя высокая, только при правильном обслуживании и эксплуатации. Но есть и свои недостатки. Двигатель очень привередлив к качеству моторного масла и к свечам зажигания. Плюс – система охлаждения двигателя несовершенна, возникает перегрев, так как нередко вентилятор на радиаторе отказывается работать.

Плюсы и минусы есть везде, но в целом, двигатель 406 – это надежный агрегат, который заслужил доверие многих автомобилистов. Ко всему прочему, в магазинах широкий выбор запчастей для этих двигателей. В случае поломки какого-то узла или капитального ремонта двигателя, вы потратите не очень много средств. Если сравнивать с обслуживанием двигателей зарубежного производства.

Характеристики двигателя.

Все три модификации (ЗМЗ-4061.10, ЗМЗ-4062.10 и ЗМЗ-4063.10) имеют рабочий объем 2,3 литра. Только первый двигатель карбюраторный, рассчитан под 76-й бензин, второй – инжекторный, под 92-й бензин, а третий – карбюраторный, также под 92-й. Диаметр цилиндра и ход поршня во всех трех модификациях одинаковый – 92 и 86 миллиметров, соответственно. Различная мощность у двигателей, в зависимости от модификации. Например, двигатель Газель 4061.10 имеет мощность сто лошадиных сил, 4062.10 – 145 лошадиных сил, а 4063.10 – сто десять.

Применение инжекторной системы впрыска позволило поднять не только мощность, но и увеличить крутящий момент. Если на карбюраторном двигателе Газель, работающем на 76-м бензине, крутящий момент составляет 176 Нм, то на инжекторном варианте он уже равен 200 Нм. Соответственно, применение более мощного двигателя улучшает динамические характеристики автомобиля как с грузом, так и без. Это придает груженой Газели уверенность даже при прохождении подъемов.

Двигатель 406 – это, можно сказать, первый мотор, который работает под управлением электроники. Впервые в двигателе была применена электроника немецкой фирмы Bosch, причем, в большом количестве. Также, на Газелях внедрена двухконтурная система зажигания, с двумя катушками. Электронные блоки управления – отечественного производства (МИКАС, СОАТЭ).

Устройство двигателя ЗМЗ-406

1 – сливная пробка; 2 – масляный картер; 3 – выпускной коллектор; 4 – кронштейн опоры двигателя; 5 – кран слива охлаждающей жидости; 6 – водяной насос; 7 – датчик лампы перегрева охлаждающей жидкости; 8 – датчик указателя температуры охлаждающей жидкости; 9 – датчик темпера; 10 – термостат; 11 – датчик лампы аварийного давления масла; 12 – датчик указателя давления масла; 13 – шланг вентиляции картера; 14 – указатель (щуп) уровня масла; 15 – катушка зажигания; 16 – датчик фазы; 17 – теплоизоляционный экран.

   Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости. Цилиндры выполнены без вставных гильз. В нижней части блока находятся пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами. Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами.

На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера. Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайб упорного подшипника. К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала. Снизу к блоку крепится масляный картер. Сверху на блоке установлена головка блока цилиндров, отлитая из алюминиевого сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные — с левой.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов. Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Вид двигателя мод. 4062 с правой стороны.

1 – диск синхронизации; 2 – датчик частоты вращения и синхронизации; 3 – масляный фильтр; 4 – стартер; 5 – датчик детонации; 6 – трубка слива охлаждающей жидкости; 7 – датчик температуры воздуха; 8 – впускная труба; 9 – ресивер; 10 – катушка зажигания; 11 – регулятор холостого хода; 12 – дроссель; 13 – гидронатяжитель цепи; 14 – генератор.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем. Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена разжимная пружина. Поршень упирается в донышко корпуса гидротолкателя. Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпус гидротолкателя к цилиндрической части кулачка распределительного вала, а компенсатор — к стержню клапана, выбирая при этом зазоры в приводе клапанов. Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель. Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело. Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан. Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

Поперечный разрез двигателя мод. 4062

1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – сливная пробка; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус компенсатора; 30 – стопорное кольцо; 31 – поршень компенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина.

   В головке блока с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней – расположены опоры распределительных валов. На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов. В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.





Схема установки крышек распределительных валов.

   Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться. Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава. Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены четыре углубления под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены два компрессионных и одно маслосъемное кольца. Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя. Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне. От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней. Шатуны стальные кованые, со стержнем двутаврового сечения.

В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому дополнительно не стопорятся. Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач. На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

gaz3307.ru

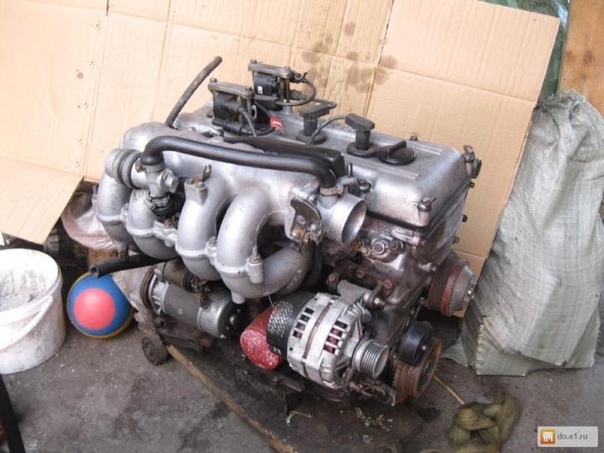

Двигатель ЗМЗ 406 Описание недостатки и тюнинг



Двигатель ЗМЗ 406 это рядный 4-х цилиндровый двигатель с 4-мя клапанами на цилиндр. Блок двигателя из чугуна, имеется два ремонтных размера, что позволяет увеличить объем двигателя. Двигатель ЗМЗ 406 является огромным шагом вперёд по сравнению с двигателем ЗМЗ 402 который является его прародителем. Двигатель ЗМЗ 406 бывает как карбюраторным, так и инжекторным, присутствуют гидрокомпенсаторы, что облегчает жизнь владельцам. На наконец-то распредвалы имеют верхнее расположение. При обрыве цепи поршни не гнут клапана.



Недостатки



1) Перегрев. Необходимо следить за термостатом, чистотой радиатора и за герметичностью шлангов.

2) Высокий расход масла. Чаще всего высокий расход масла из-за износа маслосъёмных колец и маслосъёмных колпачков. Ещё встречается проблема с лабиринтовых маслоотражателем, если между крышкой клапанов и пластиной лабиринтового отражателя есть щель тогда скорее всего оттуда и уходит масло.

3) Повышенный шум и вибрации. Возникает из-за заклинивания гидронатяжителя цепи.

4) Провал тяги и плавающий холостой ход. Проблема возникает из-за изношенной катушки зажигания.

5) Цокот. Изношенные гидрокомпенсаторы заявляют о себе через 50 тыс.км и после чего начинает исходить характерный стук.



Характеристики



Годы выпуска: 1997-2008

Материал блока цилиндров: чугун

Кол-во цилиндров: 4

Ход поршня: 86 мм

Диаметр цилиндра: 92 мм

Степень сжатия: 9,3; 8 ( для 76 бензина)

Объем двигателя куб.см : 2286

Мощность двигателя л.с./об.мин: 100/4500,

110/4500,

145/5200

Крутящий момент Нм/об.мин: 177/3500,

186/3500,

201/4000

Рекомендуемое топливо: 92, 76

Экологический стандарт: евро 3

Вес двигателя: ~ 190 кг

Расход топлива, л/100 км

город: 13,5

трасса:

смешан:

Расход масла гр./1000 км: до 100

Рекомендуемое масло в двигатель:

5W-30

5W-40

10W-30

10W-40

15W-40

20W-40

Сколько масла в двигателе : ~ 6 литров

Ресурс двигателя: 300 тыс.км

Стоимость двигателя : от 25 тыс.руб б/у

На какие автомобили устанавливался: Газель,

Соболь,

Газ 3102,

Газ 31029,

Газ 3110,

Газ 31105



Тюнинг



Мощность двигателя ЗМЗ 406 можно увеличить двумя способами первый из них это атмосферный, второй с помощью нагнетателя рассмотрим каждый в отдельности.

Атмосферный

Нам понадобится холодный забор воздуха, ресивер с большим диаметром, выхлоп на 63 мм, распредвалы ОКБ Двигатель 38/38, облегченные Т-образные клапана и пружины от 21083. Ещё для большего эффекта необходимо доработать ГБЦ, после всего этого настроить мотор. В итоге мощность ЗМЗ 406 может стать около 200 л.с.

Компрессор или Турбо

Сначала нужно уменьшить степень сжатия для этого подойдёт поршневая с лужей. В качестве компрессора подойдёт Eaton М90 главные достоинства установки компрессора — это ровная тяга во всем диапазоне и меньше хлопот с установкой. Ещё будут необходимы форсунки 630сс, выхлоп на 76 мм и датчики ДАТ и ДТВ. Мощность с компрессором может получится в районе 300 л.с.

Для установки турбины потребуются пайпы , коллектора, интеркулер подвод масла. Может быть использована Garrett 28 , можно использовать форсунки и выхлоп как в конфигурации выше ,мощность ЗМЗ 406 с такой конфигурацией может получится около 350 л.с.



Модификации



1) ЗМЗ 4061.10 — карбюраторный двигатель под 76 бензин.

2) ЗМЗ 4062.10- инжекторный двигатель.

3) ЗМЗ 4063.10 — карбюраторный двигатель со степенью сжатия 9,2 под 92 бензин.

germanyworld.ru

Pro Mo Tor. Переделка 406.3 в 406.2 — ГАЗ Газель, 2.3 л., 2003 года на DRIVE2

Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджетности переделки, можно приобрести волгу, все с нее поснимать и потом по мере возможности всю мелочь заменить, другой путь с примерно таким же бюджетом, что то большое и железное приобрести на разборках, а всякую электро мелочевку сразу взять новую, и потом не мучиться со старческими поломками.

Так вот, мой вариант того, что желательно использовать при переделке:

Двигатель:

Коллектор впускной 406, ну это соответственно сами "рога".

Ресивер, желательно такой,

почему?, потому, что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.

Дроссель ЗМЗ 405.22 такой,

можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70%(кажется), и нужно переделывать саму педаль.

Топливная рампа с регулятором давления и обраткой, форсунки.

Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.

Электрика:

Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)

РДВ (он же РХХ), 405 и 406 одинаковые.

Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).

Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.

ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru

Соответственно сам ЭБУ, выбор стандартно не велик…

по электрике, это как бы все если делается Е0 мотор, если нет, то могут еще детальки понадобиться, на вроде адсорбера, ДК.

Навеска:

Электро бензонасос с кронштейном, советую поставить более производительный, или если покупаете новый, то такой

качает 6 атмосфер, и производительность высокая.

Топливный фильтр тонкой очистки с кронштейном.

Катушку зажигания советую ставить такую

под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.

Вроде как и все, не все если, то добавьте)

И напоследок…
Распиновка волжского жгута под пустой микас 5.4

и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4

Дополнение от DeS-MonD с его позволения, подключение тахометра на приборке старого образца т.е. до 2003 года. Ссылка на запись.</b>

К — катушка, Т — тахометр, резистор 1 кОМ

Кино ТУТ

www.drive2.ru

Свап 406 карб на 406 инжектор с волги — ГАЗ Газель, 2.3 л., 2004 года на DRIVE2

Полный размер

Купленный донор

Полный размер

В таком состоянии машина простояла два года

Давненько не писал, много работы и очень мало свободного времени. Вот устроил себе недельный отпуск и добрался до компа с более-менее нормальным интернетом и наконец то написать о проделанных изменениях моей машины. Предпоследний пост о предстоящей капиталке, подвергся жесткой корректировке — после того как полностью разобрали двигатель и прикинув сумму вложений было решено заменить двигатель, всё равно рано или поздно планировал устанавливать инжектор. После двухнедельных поисков донора среди недорогих волг в хорошем состоянии случайно попался вариант который ужасал внешне (волга два года простояла во дворе), но оказался с сравнительно новым двигателем 2013 года с небольшим пробегом в 37 000, в птс есть отметка о замен двс на новый, так же хозяин отдал чеки и справку на двигатель. Так как время уже поджимало и машина требовалась на работе остановился на этом варианте и заменил двигатель, с проводкой разобрался самостоятельно благодаря посту о свапе Ravboi и он же скинул мне распиновку жгутов газели и волги.
Перекидывали двигателя вдвоем с братом и хотя я думал что не справимся, всё прошло отлично, братишка у меня супер, очень выручает — он на газелях уже 10 лет ездит и мне приходиться очень часто звонить ему по всяким вопросам и он постоянно объясняет что может быть ))).

Полный размер

Братишка на перекуре


Сняли весь грязный и перед установкой отмыли, на термостате даже пломба сохранилась, небольшие косяки вылезли сразу — поменял шкив помпы и катушки зажигания, хорошо что мои заведомо рабочие.

Полный размер

Сохранившаяся пломба на термостате

Полный размер

Отмыли перед установкой

Полный размер

Достали двигатель

Полный размер

Перед установкой

Полный размер

Закинули

Полный размер

Собрал навесное и подключил проводку.

Полный размер

Почти готово, несколько дней так и ездил — пока не поставил бампер от бизнеса

В данный момент проехал уже 3 000, остались кое какие мелочи устраняющиеся по ходу пробега, на пяти тысячах думаю сменить масло и переделать проводку уже основательно — пока много лишних скруток, заодним сделать диагностику у хорошего спеца — иногда на ходу появляется ощутимый провал и машина начинает тупить — лечится тем что глушу и тут же запускаю на ходу и всё нормализуется.
Остальные запчасти с волги решено распродать потихоньку, кузов думаю сдам в металлолом.

Цена вопроса: 25 000 ₽

www.drive2.ru

Автозапчасти, автотовары, шины, диски, мото, грузотранспорт

Производитель BridgestoneContinentalCordiantDunlopGislavedGoodyearHankookMichelinNokianPirelliYokohamaНижнекамскшинаAcceleraAchillesAderenzaAeolusAltenzoAmericaAmtelAntaresApollo tyresArctic ClawAtturoAuplus TireAurora TireAustoneAutoguardAvatyreAVONBarumBFGoodrichBig О TiresBlackstoneBontyreBrasaBullong TyreCapitolCEATChengshanContyreCooperCooper ChengshanCordovanDaewooDaytonDean TiresDebicaDelinteDexteroDiamondbackDick CepekDiplomatDMACKDurunEffiplusEldorado TireESA-TecarEvergreenFalkenFateFederalFedimaFenixFirestoneForceumFormulaFortioFortunaForwardFuldaFullrunFullwayFuzionGeneral TireGoformGoldwayGoodrideGreenDiamondGremaxGripMaxGT RadialHaida GroupHeadwayHerculesHiflyHorizonImperialInfinity TyresInsa TurboIntercoInterstateIronmanJetzon TireJinyuKapsenKebekKellyKendaKenexKinforestKing MeilerKingrunKingStarKleberKormoranKumhoLandsailLassaLingLongLuxxanMaborMaloyaMarangoniMarshalMastercraftMatadorMaxtrekMaxxisMayrunMedeoMembatMentorMickey ThompsonMilestoneMinervaMirageMotomasterMulti-MileNankangNe utonNexenNittoNordmanNORTECNovexOvation TyresPACEParnelli JonesPetlasPlatinPneumantPoint SPowertracPremiorriPRESAPresidentPrimewellPro CompPROFILRapidRegalRikenRoadkingRoadstoneRockstoneRosavaRotallaRotexSaffiroSagitarSailunSatoyaSavaSemperitSilverStoneSime TyresSimexSonarSonnySportivaStarfireStarmaxxStarperformerSumitomoSumoSunitracSUNNYSUNTEKSyronTargumTaurusTelstar TireThundererTianfuTigarTorqueToyoTracmaxTrayalTri AceTriangle GroupTungaUniroyalValleystoneViattiVictorunVikingVredesteinVSPWanliWestlake TyresWidewayWinrunWinter TactWolfTyresZeetexZETAАлтайшинаБелшинаВолтайрДнепрошинаКШЗМШЗМастер-СпортОмскшинаУралшинаЯШЗ

Сезонность всесезонныезимниелетние

Диаметр, " 121314151616.517181
22232425262830

Ширина профиля, мм 125135145155165175185195205215225235245255265275285295305315325335345355365375385395405455

Высота профиля 2530354045505560657075808505

Б / у. Двигатель на интернет-аукционе Au.ru

Состояние его и пробег? Надо что либо делать?

7 окт 2017 11:00

мотор сейчас стоит на волге.волга простаивает пол года. если интресно можно завести его и посмотреть. пробег мотора обкатка + макчсимум 1000 км.

8 окт 2017 19:12

как по документам

16 фев 2018 17:34

нету

16 фев 2018 19:06

Ты получается 40000 хочешь за мотор без документов?

23 фев 2018 19:35

ага хочу

23 фев 2018 20:33

мотор 405 или 406?

5 март 2018 17:59

я думаю ЗМЗ 4062.10

6 март 2018 06:06

Он на соболька подойдет? У нас там стоит 406, но карбюратор

19 апр 2018 08:30

да эти моторы на все ставились и на соболей и на волги и на уазы, вопрос только как с коробкой поступить или волговскую оставить или сращивать с коробкой соболя

19 апр 2018 09:21

коробки разные да ?!

23 апр 2018 16:35

точно незнаю надо смотреть

24 апр 2018 04:53

Здравствуйте.За 30 отдадите?

28 июля 2018 16:00

нет, я думаю нормальный ценник

28 июля 2018 19:05

что там было изменено, что вы из простого ЗМЗ 406 инжектора объемом 2.4 литра сделали спорт 2.5 литра, что вы там изменили, и номер прошивки выложите, интерсно что за прошивка.

24 янв 2019 09:35

двс делался не мной его делали парни из ВолгаМоторСпорт (Щетинин А.) с их слов там другие поршня, распредвалы, подогнаны, впуск выпуск, прошивка тоже от волга моторспорт номер незнаю.ссылка

24 янв 2019 13:37

Спортивные широко-фазные распредвалы, расточенный впускной коллектор, пиленная головка, стальный кованный коленвал, усиленный шатуны, кованные поршня облегченный маховик это всё в нём есть

24 янв 2019 14:12

я думаю частично есть все что ты перечислил, изначально задача ставилась, чтобы мотор был надежный и его не надо было перебирать после каждой гонки, мотор отходил два сезона зимнего трека и проблем не было.

25 янв 2019 05:04

там как минимум компрессия обязана быть не ниже 14 очков и давление на холостых 5 очков на горячую не ниже 85 градусов. я собираю ДВС мне интересен он в разобранном виде, я думаю договоримся. если всё перечисленное там есть.ОК.

25 янв 2019 08:50

мотор до сих пор стоит на машине, пол дня повозится и его можно запустить и уже мерить давление и все такое.разбирать я его точно не буду.

25 янв 2019 09:40

а тебе какая разница в каком виде его продавать, а если ты меня нае - бал про Спортивные широко-фазные распредвалы, расточенный впускной коллектор, пиленная головка, стальной кованный коленвал, усиленные шатуны, кованные поршня облегчённый маховик как я с тебя деньги обратно заберу.

25 янв 2019 10:28

ты меня в походе не слушаешь, я тебе говорю, сам мотор не собираешь, и если ты его возьмешь разберешь и не найдешь там облегченного маховика или там кованных поршней, ты мне скажешь что я тебя на -бал ?? и типа забирай мотор разобранный обратно? так что дружище собирай свой мотор сам по свои понятиям.

25 янв 2019 11:30

ДВИГАТЕЛЬ БЕЗ ДОКУМЕНТОВ НЕ ДОЛЖЕН СТОИТЬ БОЛЕЕ 25000

12 марта 2019 17:27

может один простой двс и стоит 25, а этот двс + коса + комп + навесное хочу 40))

13 март 2019 04:49

Здраствуйте, что делалось с двигателем?

16 июня 2019 17:13

мотор делался в Волгомотрспорт в Красноярске, увеличение объема до 2,5, притерли впуск выпуск, заменен распредвал, прошивка в компе.

17 июня 2019 04:55

Давно собирали мотор?

17 июня 2019 04:57

мотор собирали в 2012 году. про коленвал не знаю я сам не делал его, мотор отдали и нам его сделали по техническому регламенту. Это спортивная волга в класс D-2.5 автокросс, машина каталась на соревнованиях один зимний сезон.
ссылка

17 июня 2019 12:29

Двигатель 406 - Транспорт - OLX.kz

4">

80 000 тг.

Договорная

Хромтау Вчера 16:26

Без фото

350 000 тг.

Договорная

Усть-Каменогорск, 45-я аптека 30 янв.

200 000 тг.

Договорная

Уральск, Автопарк 30 янв.

Чаглинка 29 янв.

Двигатель 406 Бу - Автозапчасти и аксессуары

Шаргород Сегодня 21:36

450 грн.

Договорная

Харьков, Основянский Вчера 22:02

Днепр, Амур-Нижнеднепровский Вчера 19:34

7 200 грн.

Договорная

Львов, Франковский Вчера 12:04

Газель двигатель 406 инжектор


Двигатель 406 инжектор для автомобилей Волга

Двигатель 406 инжектор для автомобиля Волга представлен в виде ряда четырех цилиндрового мотора с 16-ю клапанами.Впрыск регулируется электронной системой управления. Силовые агрегаты данного вида установлены на автомобилях ГАЗ 3302 и 3110.

Более поздние двигатели внутреннего сгорания модели ЗМЗ 4062 системы распределителя впрыска.

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями конструкции:

  1. Распределительные валы расположены в верхней части головки блока цилиндров.
  2. В состав каждого цилиндра входит четыре клапана.
  3. Увеличенный показатель сжатия, равный 9,3.
  4. Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологических современных материалов.Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

Форсированный ЗМЗ 406 инжектор использует более качественный смазочный материал, масляный фильтр улучшенной конструкции и дополнительные очистительные элементы.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Преимущества конструкции инжектор типа

Благодаря проведенным усовершенствованиям в конструкции двигателя произошли ощутимые изменения в характеристиках обновленного силового агрегата:

  • Повышение мощности.
  • Увеличение крутящего момента.
  • Снижение расхода горючего.
  • Улучшение показателей токсичности выхлопных газов.

Технические характеристики инжекторного двигателя внутреннего сгорания (ДВС):

  1. Объем цилиндров равен 2,3 литра.
  2. Направление вращения коленчатого вала - вправо.
  3. Максимальная мощность, которую способен развить двигатель ЗМЗ 406 инжектор, равна 110 лошадиных сил.
  4. Марка потребляемого топлива - бензин 92.
  5. Топливо впрыскивается непосредственно в трубу.
  6. Смазочная система работает по принципу принудительного равномерного разбрызгивания масла под давлением на трущиеся поверхности рабочих деталей.

Мотор охлаждается холодным способом при помощи охлаждающей жидкости тосола или антифриза.

Какой мотор выбрать - карбюраторный или инжекторный

Многих автовладельцев все больше привлекает инжекторный вариант силового агрегата вместо привычного карбюраторного образца. Газель 406 двигатель инжекторный все чаще устанавливается на тяжелые автомобили.

Заволжский автомобилестроительный завод оснащает более мощными инжекторными моторами такие машины, как Волга, УАЗ, Газель. Данные марки авто требуют повышения мощности, бензиновый силовой агрегат такого типа, способного получить столько лошадиных сил, сколько требуется для их стабильной эксплуатации.

Минусы карбюраторного двигателя

Сравнивая 406 мотор карбюраторный показательный с инжекторным аналогом, можно убедиться в заметных перевесах второго по таким представителям, как мощность и производительность.Основной причиной различий является оригинальная система питания. В карбюраторном двигателе топливо поступает в цилиндр по мере роста оборотов.

Карбюраторный движок менее экономичен из-за невозможности точной регулировки бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Несмотря на описанные недостатки, многие автовладельцы любят свои карбюраторные движки.Авто, оборудованное таким силовым агрегатом, надежно и эффективно, выдерживает нагрузку проверенная лошадь.

Достоинства и недостатки инжекторных силовых агрегатов

ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных из положительныхствств инжекторов можно отметить отсутствие необходимости обязательной регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, в точном количестве поступает в цилиндры.

Основным недостатком двигателей инжекторного вида нет возможности самостоятельного восстановления режима. Судя по многочисленным используемым, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.

Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя одного электронного датчика к изменению рабочих характеристик всего двигателя внутреннего сгорания.

Во избежание нестабильной работы или остановки инжекторного движка необходимо установить только импортные элементы, проводить регулярное техническое обслуживание и тщательную диагностику автомобиля.

Описание встречающихся неполадок

Силовые агрегаты ЗМЗ 406 очень даже поддаются ремонтными мероприятиями, многие узлы и детали успешно восстанавливаются. Наиболее часто производятся следующие операции:

  • шлифовка коленчатого вала;
  • растачивание блока цилиндров.

Благодаря тому, что головка блока цилиндров изготовлена ​​из литого чугуна, данная деталь не страдает от некачественных сортов охлаждающих жидкостей. Основная потребность в высоком качестве лежит только на моторном масле. Внутренний отдел инжекторного силового агрегата 406 очень чувствителен к неверному подбору марки смазочного вещества, а также требует регулярно в сроки проводить полную замену машинного масла.

Многочисленные отзывы автовладельцев свидетельствуют о повышенном расходе смазочной жидкости на движках ГАЗ 406 инжекторного типа.

Заключение

Главное и основное достоинства 406 силового агрегата ЗМЗ высокий коэффициент полезного действия (КПД) и надежность. Благодаря тому, что любой узел и внутренняя деталь может быть заменена на импортные образцы, имеется возможность продлить эксплуатационные ресурсы транспортного средства и повысить его эффективность.

avtodvigateli.com

Двигатель ЗМЗ 406, технические характеристики, тюнинг и ремонт

Марка автомобилей ГАЗ известна во всем мире.В последние десятилетия в качестве установки на основной продукции этого автомобильного гиганта устанавливается 406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня - это перспективный энергонасыщенный агрегат, способный выработать мощность до 150 л. с. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

Скачать.xls-файл

Скачать картинку

Отправить на почту

почту


Объем м Материал Ходня поршня, мм 9 цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать типику 406 мотора.Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент значительно при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об / мин 406 двигатель поддерживает на холостом ходу.

Особенности конструкции 406 двигателя ЗМЗ

В прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

  1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этой жесткостью конструкции увеличилась.
  2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо - за отработавших газов.
  3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и коэффициент наполнения цилиндров свежей рабочей смесию.
  4. Особое новшество было использовано впервые именно на этом силовом агрегате - гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
  5. Для данного двигателя были продуманы опции по уменьшению хода поршня, который составляет всего 86 мм, в то время как диаметр цилиндра - 92 мм.Такой подход позволил повысить степень сжатия до 9,3. Это очень высокое значение. Но в теории ДВС утверждается, что с ростом сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
  6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
  7. Есть и особенность - использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
  8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в периоде мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающая жидкость по большому кругу.
  9. Шкив коленвала ЗМЗ 406 передает момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года другим микроклимат в кабине.
  10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
  11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, используются стабильные смазочные материалы в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец.Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличные инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива.В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое увеличие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент увеличения крутящего момента воздуха несколько снижается, что ведет к росту крутящего момента и повышения частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатия на педаль происходит впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости от автомобиля установлен инжектор ЗМЗ 406).

Главной высокой работоспособности инжекторной системы по сравнению с карбюраторной отсутствием жиклеров, которые регулярно забиваются.

Это вело к необходимости периодической продувки, часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно починить сумеет не каждый водитель.

Тюнинг двигателя

Тюнинг ЗМЗ 406 - это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющуюся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам - это повышение мощности:

  1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
  2. Чаще идут другим путем - форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но учесть, что требуется механизм с высоким передаточным отношением - турбины находятся на уровне 10-15 тысяч оборотов в минуту.Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, трудно выполнить. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части входит вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивает цикловая подача топлива, что ведет к увеличению количества рабочей массы в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента.Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува - это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длину системы впуска. Ряд специалистов устанавливает и механические резонаторы, которые посредством специальных мембран поставляли импульссы из системы выпуска в систему впуска. Такой путь позволяет не усилить двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижения удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания.Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными передачами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

  1. В интернете ходят слухи, что повысить мощность двигателя можно, увеличить массу маховика.При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
  2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении воздуха наблюдается турбулентный режим течения. Турбулентность по определению - это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
  3. В последнее время появились и идеи подогревать воздух на впуске - мол, двигатель 406 инжектор прибавит в мощности.Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании мощности, мощность вместо роста падает.
  4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, вызывает интенсивную коррозию.При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании плохих алгоритмов его надежности.
  5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этой схеме порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд - платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

На каких авто используется двигатель ЗМЗ-406

Современный двигатель Заволжского моторного завода 406-й модели своей легковые автомобили ГАЗ-3110 «Волга» и грузовые Газели 3302.

Моторный и автомобильный заводы нижегородской области проводят постоянный мониторинг продукции, собирают информацию об эксплуатации произведенной техники.

Конечно, иногда возникают конфликтные ситуации.

Они связаны с тем, что водители обращаются по вопросам:

  • троит двигатель Газель;
  • не видны метки ГРМ;
  • отказывают форсунки;
  • выходит из строя помпа;
  • стучит ЗМЗ поршневая;
  • подтекает масляный фильтр;
  • нестабильно работает термостат;
  • не выдерживаются технические характеристики и другие.

Производители всегда стараются помочь через свои сервисные центры, которые разбросаны по всей России и СНГ.

dvigatels.ru

ПАРАМЕТР ЗНАЧЕНИЕ
Тип конфигурации рядный
2,28
Диаметр цилиндра, мм 92
Количество цилиндров 4
Клапанов на цилиндр 4
Ходня, мм блока цилиндров чугун
Степень сжатия, атмосферный атмосферный 9.3
Материал ГБЦ алюминий
Топливная комбинированная система инжектор или карбюратор
Блок управления Микас
Тип топлива автомат. регулирование температуры
Мощность, л.с / об.мин 145/5200
Крутящий момент, Нм / об.мин 200,9 / 4500
Топливо 92
Экологические нормы Евро 3
Расход топлива на 100 км, л
- город 13,5 - трасса -
- смешанный -
Расход масла на 1000 км, гр до 100
Вес, кг 192

Двигатель ЗМЗ-406 Технические характеристики

В последние десятилетия в качестве силовой установки на продукции автомобильного гиганта ГАЗ устанавливает -406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня - это перспективный энергонасыщенный агрегат, способный выработать мощность до 150 л.с. (110 кВт).

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.
Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?
Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя.Резкое увеличие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент увеличения крутящего момента воздуха несколько снижается, что ведет к росту крутящего момента и повышения частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатия на педаль происходит впрыск большего количества топлива в цилиндр.Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости от автомобиля установлен инжектор ЗМЗ 406).

9012 коллектор шт.DOCH зимой- обратный с Масляный фильтр Масляный фильтр 9012

6

67128
Изготовитель ЗМЗ
Годы выпуска 1997-2008
инжектор / карбюратор
Блок управления МИКАС
Конфигурация 4-х цилиндровый рядный продольный ДВС
Зажигание коммутаторное 9012с. 73,55 кВт (90 л.с.) при 4500 об / мин
Рабочий объём 2,286 см 3 (2,3 л.)
Максимальный крутящий момент 177/201 Н · м, при 4200 об / мин
Диаметр цилиндров 92 мм.
Ход поршня 86 мм
Степень сжатия 9,3
Цилиндров 4
Порядок работы цилиндров
1-3-4-2 первый цилиндра ТВЕ
Клапанов 16
Материал ГБЦ алюминиевый сплав
Впускной коллектор 2 Распределенный коллектор
Коленвал облегченный
Расход масла max 0,3 л. на 1000 км.
Тип масла по вязкости 5W30, 5W40, 10W30, 10W40
Рекомендованный производитель Liqui Moly, ЛукОйтет, Роснефть
Объём масла в двигателе 6,1 л.
Рабочая температура масла 90 o
Расход масла на 1000 км. до 100 г.
Нормативы экологии Евро-3 / Евро-0
Детали двигателя ЗМЗ-406
Регулировка клапанов гирротолкатели
Система охлаждения Система охлаждения с пластиковой крыльчаткой
Свечи зажигания А14ДВРМ или А14ДВР
Зазор свечи 1,1 мм.
Цепь ГРМ 70/90 с башмаком ил 72/92 со звездочками
Возлушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Маховик 7 отверстий со смещением 40 мм. внутренний диаметр
Болты крепления маховика М12х1,25, длина 26 мм.
Маслосъёмные колпачки Goetze светлые-впускные, темные-выпускные
Обороты холостого хода 750-800 мин -1
38 Нм
Маховик 72-80 Нм
Болт сцепления 19-30 Нм
Крышка подшипника 98-108 Нм коренной
Крышка Крышка Крышка
шатунный
Головка цилиндров три стадии 40 Нм, 127 - 142 Нм + 90 o
Объём охлаждающей жидкости 10 л.
Система охлаждения принудительная, антифриз
Ресурс ДВС 150000-200000 км.
Вес агрегата 192 кг.

dar-web.ru

ЗМЗ 406 инжектор - ГАЗ Газель, 2.3 л., 2001 года на DRIVE2

Здравствуйте мои уважаемые подписчики ну и конечно же гости моего виртуального гаража.Настал все таки тот день когда чаша терпения переполнилась (а именно нехватка запаса мощности, особенно на перевалах т.к. часто таскаю грузы в сторону г.Сочи) и я начал проект по внедрению инжектора на свой авто. Для начала сам инжектор достался на халяву от брата))) с двигателя донора, который лежит про запас как говорят)). И так инжектор с впускным коллектором, дросселем, топливная рампа с форсунками и датчик хол. хода. Дальше мною были куплены: бензонасос выносного типа (повесил под кабиной на раме, т.к. погружной вместе с баком 10 т.р. не впечатлило) проводка подкапотная от инжекторной Газели, блок управления двигателем (в просто-народе мозги) Микас 7.1 корпус воздушного фильтра и естественно сам фильтр, трос газа от инжекторной Газели, верхняя передняя крышка с прокладкой так же от инжек Газели (на корбюратор на ней стоит механический бензонасос, ее убираем) так же был куплен ДМРВ (датчик расхода воздуха для тех к то не в курсе) все патрубки на инжектор и воздухан, ну и 4 метра бенз шланга с армированием. Вся механическая часть была сделана (фотки монтажа не делал т.к. было не до этого если честно) а именно монтаж впуска, топливного насоса, троса газа, передней крышки и ЭБУД.Проводку сам не ставил лукавить не буду, этим занимался электрик. Механическая часть заняла часа 4 и электрик поковырял часа 3 т.к. внедрял проводку подкапотную от инж. Газели и прошивал ЭБУД под двойное чипование (когда переключаешь на бензин зажигание перестраивалось под бензин, а когда на газ соответсвенно под газ). Так же поменял газовый редуктор на электронный т.к вакуумный корректно на инжекторе не работает и поставил хлопушку на инжектор и кнопку переключения газ-бензин, чтобы авто трудилось на газе.Кое какие фото есть, если есть вопросы по возможности отвечу))) Кстати есть один подводный камень очень важный, распредвалы желательно тоже поставить инжекторной машины, потому что у карбюраторной шейка вала выше и открывает клапан больше (как обьяснил мне электронщик) и под те валы можно написать индивидуальную прошивку и все будет работать как положительно. мне слава богу с этим подвезло, потому что когда я купил свой авто, я сразу поставил ГБЦ от инжекторной машины вместе с валом (сам не подозревал что это с играет на руку) Сегодня подкорректировали ЭБУД и настроили газовое (ДОВОЛЕН РЕЗУЛЬТАТОМ КАК СЛОН)))) будто подменили авто, тянет очень хорошо, посмотрим что будет с расходом, а там и выводы сделаем.Всем удачи на дорогах и попутного ветра))))

Цена вопроса: 20 000 ₽

www.drive2.ru

Двигатель ЗМЗ-406 | Ремонт, характеристики, неисправности


Характеристики блока двигателя ЗМЗ-406

Материал поршень Евро 3
Производство ЗМЗ
Марка двигателя ЗМЗ-406
Годы выпуска цилиндров чугун
Система питания инжектор / карбюратор
Тип рядный
Количество цилиндров
Клапанов 86
Диаметр цилиндра, мм 92
Степень сжатия 9.3
8 *
Объем двигателя, куб.см 2286
Мощность двигателя, л.с. / об.мин 100/4500 *
110/4500 **
145/5200
Крутящий момент, Нм / об.мин 177/3500 *
186/3500 **
201/4000
Топливо 92
76 *
Экологические нормы
Вес двигателя, кг 185 *
185 **
187
Расход топлива, л / 100 км
- город
- трасса
- смешан.

13,5
-
-
Расход масла, гр. / 1000 км до 100
Масло в двигатель 5W-30
5W-40
10W-30
10W-40 901 -40
20W-40
Сколько масла в двигателе 6
При замене лить, л 5.4
Замена масла проводится, км 7000
Рабочая температура . ~ 90
Ресурс двигателя, тыс. Руб. км
- по данным завода
- на практике

150
300+
Тюнинг
- потенциал
- без потерь ресурса

600+
до 200
Двигатель устанавливался ГАЗЗ 31029
ГАЗ 3110
ГАЗ 31105
ГАЗ Газель
ГАЗ Соболь

* - для двигателя ЗМЗ 4061.10
** - для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов , последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжителей, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества.
Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и других современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 - карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях.
2.ЗМЗ 4062.10 - инжекторный двигатель. Основная модификация, используется на Волгах и Газелях.
3. ЗМЗ 4063.10 - карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1. Гидронатяжители цепи ГРМ. Он имеет заклинивать, после чего даже не обеспечивается отсутствие колебаний, возникает свойство шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана.
2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения.
3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет.
4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и моторит.
5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда варианты масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет.
6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию.
7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того, глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и т.д. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), мотор стал более современной, ресурс никуда не делся и по-прежнему при адекватном обслуживании, своевременной замене масла и спокойной манере вождения, может превысить 300 тыс. .км.
В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2.7 литровый ЗМЗ-409, о немая статья.

Тюнинг двигателя Волга / Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традициям, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеру сгорания, увеличиваем диаметр каналов, шлифуем, соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например, ОКБ Двигатель 38/38).Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., характер мотора получит ярко-выраженный спортивный оттенок.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~ 8.Турбина Гаррет 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД + ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с.
Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с.
Что касается компрессора, все аналогично турбирования, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например, Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<< НАЗАД

wikimotors.ru

Инжектор вместо карба 406. - DRIVE2

, Всем привет.
Запись, как понятно из названия будет интересна тем, кто переделывает 4063 в 4062, ну или играть переделать. С железом котороенадо поменять и так понятно ?, а вот с электрикой что то у нас вопросы, а вот на них ответы:

Восьми контактный разые косы двигателя 4062.

Он же, но сфоткал чуть с б, чтобы было понятно как втыкается .(мало ли у кого то будут провода другого цвета)

1-Красный - плюс от силового блока предохранителей (под капотом)
2- Серый - плюс через предохранитель 10А.
3-Розовый- Плюс после замка зажигания.
4- Фиолетовый-- к бензонасосу (реле уже есть в косе двигателя, поэтому просто кидаем на плюсовую клемму насоса, у меня правда еще реле стояла - для отключение насоса на трассе при езде на газу)

ХР-3


5- Коричневый-- к разыему щитка приборов ХР-3. (смотреть фото, коричневый провод)

ХР-4


6 и 7 синие - идут на разыем ХР-4 щитка приборов, смотреть фото -4 и 1.Верхний на 4 фото -в области на 1 фото, второй рядом что на 1 что на 4 фото.

С одной разобрались, теперь вторая 4контактная.

4контактная колодка косы двигателя 4062

ОПЯТЬ С БОКУ ЧТОБ НАПРАВЛЕНИЕ БЫЛО ПОНЯТНО)

А это разыем, который остается под капотом после отключения 4063 (я их когда ставил себе -сохранил на всякий случай)

И получилось вот так.

1) серый-- к синему 4 (на колодке которая на 7 фото каждый разъем пронумерован)
2) синий -к серому 1 (парадокс - поэтому все колодки и фоткал со всех сторон, может только на моей на заводе цвета перепутали, а может и у всех так))
3) Зелёный - к зелёному 2
4) Коричневый - к коричневому 3

Всё стоит и даже можно завести, а генератор не работает? На 4062 возбуждение генератора идёт отдельно, а на 4063 в косе, поэтому и не работает.

Провод от генератора (возбуждение) кидаем на этот разъем (остался после отсоединения 4063) подключяем к оранжевому


Ну вот и всё.
Кстати если кому интересно есть полный комплект для переделки с карба на инжектор, готов продать.
В комплект входит:

Полный размер

Коса с датчиками.


Мозги, датчик детонации, температурный в коллектор, дачик распредвала, модули зажигания, холостой ход, дроссель, дмрв, температурный двигатель. Ну в идеале ещё датчик коленвала надо, ненашол, с карба подходит.

Полный размер

Выпуск калектор, рампа с форсунками, воздушок с патрубками, крышка головки, трос газа, бензонасос, патрубок впуска- одного нет. Прокладки до кучи.


Ну ещё надо планку на распредвал, её нет.

Полный размер

Комп - просо нужная вещь.

Полный размер

Белый - температурный дачик - прикручивать на улице))). Серый- К линия- в 11 разъём диагностического. Синий на газовый редуктор.

Полный размер

Красный и синий - оба плюса один после замка, другой постоянный.


Остальное по разъёмами.

Всем удачи и добра.

www.drive2.ru

«ЗМЗ 406.3 отличается отЗМЗ406.2 на 50л.с.? откуда беруться лишние 50 л.с. » - Яндекс.Кью

Строго говоря, есть просто либерализм, без "правого" и "левого".

люди склонны иногда интерпретировать идеи , находить в них различные смыслы и повороты, которые могут быть способны развести последователей или иные идеи на удаление друг от друга, даже большое, если вообше не в противоположные стороны.

Это касается не только политической области. Взять, к примеру, христианство: казалось бы, целых четыре Евангелия и без двусмысленностей описанных путь и учение Христа, совместя друг друга и совпадая в главном почти до деталей. Тем не менее, христианство разделилось на три основные конфессии - католицизм, протестантизм и православие, - а неосновных ещё больше. Внутри них проходят подчас по вопросам, о которых Христос говорил либо вскользь, либо не говорил вообще.Например, настоящая борьба между церковными идёт вокруг Троицы, хотя в Писании о ней вообще нет ни слова. Ещё больше острых разногласий в вопросах обрядности, о которых Христос тоже почти ничего не говорил.

Возвращаясь в политическую сферу, достаточно вспомнить пример коммунистической теории Маркса, из которой позже выросли такие разнородные политические силы, как ленинский большевизм, с одной стороны, европейская социал-демократия, признающая и частная собственность, и гражданские права - с другой, а также маоизм - с третьей.Все они видят друг в друге врагов не меньших, нежели в "буржуазии".

Примерно то же самое применимо и к либерализму. Вроде бы ясно: помимо признания рыночной экономики, основанной на частной собственности и свободе предпринимательства, межгосударственных прав и свобод человека, либерализм максимально ограниченную роль государства в экономике общества , видя в нём, в государстве, опасный инструмент принуждения , который всегда, в любой момент стремится выскользнуть из рук любого, самого строгого контроля.Собственно, фундаментальное для себя понятие "свободы" либерализм формулирует через умаление роли государства: свобода - это отсутствие принуждения.

Но объём вмешательства государства в экономическую и общественную жизнь в точных цифрах и формулах не опишешь, эти границы подвижны хотя бы во времени, а также в зависимости от географии и других факторов. Здесь единственная свобода выбора является единственно правильным оселком принимаемых решений, в том числе относительно объёма функций и вариантов, которые используются для коррекции, исправлять и переделывать. полномочия государства.

Как любая политическая идея, либерализм существует только в виде чистой теории в совокупности своих главных мыслителей - Локка, Гоббса, Монтескье, Смита, Бентама, Милля, Токвилля, Менгера, Мизеса, Хайека, Фридмэна, - но и проходит неоднократную переплавку в Политическая практика , выдавая в итоге, отличающийся от свойств исходного материала.

Так вот основные проблемы с либеральным "сплавом" проявляются именно в "государственном" примеси - в вопросе о роли государства, степени его вмешательства прежде всего в экономику.

Ситуации различны: некоторые либеральные политики не могут преодолеть соблазн решить некоторые или многие проблемы за счёт госрегулирования, как, например, Макрон во Франции; - в основном, это в Германии и скандинавских странах - вынуждены идти на сохранение или расширение роли государства внутриполитического мира и компромисса с левыми силами. Подобного рода обстоятельства смещают либералов влево.

Но картина усложняют другие "левые" либералы - социал-демократы , не признающие социалистического компонента своей позиции и предпочитающие называть себя либералами, точнее, "неолибералами" .Наиболее известные примеры - британские премьеры Т.Блэр и Г.Браун, американские президенты Б.Клинтон и Б.Обама. Программа медицинского медицинского страхования ObamaCare представляет собой классический пример социал-демократического решения общественных проблем, ограничивает экономическую свободу и увеличение госрасходы.

Примеров последовательных, или в данном контексте, «правых» либералов , немного, хотя они яркое и длительное политическое наследие - это Тэтчер в Великобритании и Рейган в США.Напомню блестящий и очень точный лозунг Рейгана, ставший лозунгом современного либерализма: Правительство - это не решение ваших проблем - Правительство - это проблема (Государство не является решением ваших проблем - проблема является само государство). Но даже ему не удалось добиться максимального размера государственного бюрократии и сильного роста. Тэтчер денационализировала всё, что только можно, но создать частное здравоохранение и образование не смогла и она, как и Рейган тоже.Социальные, прежде всего медицинские расходы, в бюджете США и Великобритании по сей день главной причиной роста госдолга и расходов госбюджета.

В порядке резюме: при всей условности деления либералов на правых и левых и при том понимании, что часть левых либералов на самом деле являются социал-демократами, политический раздел между лево- и праволибералами проходит по вопросам государственного вмешательства в экономику и жизнь общества, что проявляется в объме государственного регулирования, а также уровне и формах социальных расходов.

yandex.ru

Двигатель 406

Двигатель 406 Газель - характеристики и ремонт.

Можно с большой уверенностью сказать, что ЛЬВИНАЯ доля грузоперевозок сегодня приходится на автомобили Горьковского Автозавода. Двигатель 406 Газель имеет три модификации - две карбюраторные и одну инжекторную. Причем, инжекторный двигатель устанавливается как на микроавтобусы, так и на легковые автомобили.

К преимуществам 406 двигателя Газели можно отнести его экономичность, при высокой мощности.Что бы ни говорили, но надежность у двигателя высокая, только при правильном обслуживании и эксплуатации. Но есть и свои недостатки. Двигатель очень привередлив к качеству моторного масла и к свечам зажигания. Плюс - система охлаждения двигателя, возникает перегрев, так как нередко вентилятор на радиаторе отказывается работать.

Плюсы и минусы есть везде, но в целом, двигатель 406 - это надежный агрегат, который заслужил доверие многих автомобилистов. Ко всему прочему, в магазинах широкий выбор запчастей для этих двигателей.В случае поломки какого-то узла или капитального ремонта двигателя, вы потратите не очень много средств. Если сравнивать с обслуживанием двигателей зарубежного производства.

Характеристики двигателя.

Все три модификации (ЗМЗ-4061.10, ЗМЗ-4062.10 и ЗМЗ-4063.10) имеют рабочий объем 2,3 литра. Только первый двигатель карбюраторный, рассчитан под 76-й бензин, второй - инжекторный, под 92-й бензин, а третий - карбюраторный, также под 92-й. Диаметр цилиндра и ход поршня во всех трех модификациях одинаковый - 92 и 86 миллиметров, соответственно.Различная мощность у двигателей, в зависимости от модификации. Например, двигатель Газель 4061.10 имеет мощность лошади стоных сил, 4062.10 - 145 лошадиных сил, а 4063.10 - сто десять.

Применение инжекторной системы впрыска дает поднять не только мощность, но и увеличить крутящий момент. Если на карбюраторном двигателе Газель, работающем на 76-м бензине, крутящий момент составляет 176 Нм, то на инжекторном варианте он уже равен 200 Нм. Соответственно, применение более мощного двигателя улучшает динамические характеристики автомобиля как с грузом, так и без.Это придает груженой Газели уверенность даже при прохождении подъемов.

Двигатель 406 - это, можно сказать, первый мотор, который работает под управлением электроники. Впервые в двигателе была применена электроника немецкой фирмы Bosch, причем в большом количестве. Также, на Газ внедрена двухконтурная система зажигания, с катушками. Электронные блоки управления - отечественного производства (МИКАС, СОАТЭ).

Устройство двигателя ЗМЗ-406

1 - сливная пробка; 2 - масляный картер; 3 - выпускной коллектор; 4 - кронштейн опоры двигателя; 5 - кран слива охлаждающей жидости; 6 - водяной насос; 7 - датчик лампы перегрева охлаждающей жидкости; 8 - датчик указателя температуры охлаждающей жидкости; 9 - датчик темпера; 10 - термостат; 11 - датчик лампы аварийного давления масла; 12 - датчик указателя давления масла; 13 - шланг вентиляции картера; 14 - указатель (щуп) уровня масла; 15 - катушка зажигания; 16 - датчик фазы; 17 - теплоизоляционный экран.

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости. Цилиндры выполнены без вставных гильз. В нижней части блока находятся пять опор подшипников коленчатого вала. Крышки крепников подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами. Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами.

На всех крышках, кроме крышки третьего подшипника, выбиты их порядковые номера.Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайб упорного подшипника. К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала. Снизу к блоку крепится масляный картер. Сверху на блоке установлена ​​головка блока цилиндров, отлитая из алюминиевого сплава. В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных. Впускные клапаны расположены с правой стороны головки, а выпускные - с левой стороны.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели. Применение гидротолкателей исключает необходимость регулировки зазоров в приводе клапанов, так как они автоматически компенсируют зазор между кулачками распределительных валов и стержнями клапанов. Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Вид двигателя мод. 4062 с правой стороны.

1 - диск синхронизации; 2 - датчик вращения и синхронизации; 3 - масляный фильтр; 4 - стартер; 5 - датчик детонации; 6 - трубка слива охлаждающей жидкости; 7 - датчик температуры воздуха; 8 - впускная труба; 9 - ресивер; 10 - катушка зажигания; 11 - регулятор холостого хода; 12 - дроссель; 13 - гидронатяжитель цепи; 14 - генератор.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем. Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена ​​разжимная пружина. Поршень упирается в донышко корпуса гидротолкателя. Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпуса гидротолкателя к цилиндрической части кулачка распределительного вала, а компенсатор - к стержню клапана, выбирая при этом зазоры в приводе клапанов.Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель. Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело. Гидротолкатель под действием кулачка распредвала движется вниз и открывает клапан. Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под действием пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

Поперечный разрез двигателя мод. 4062

1 - масляный картер; 2 - приемник масляного насоса; 3 - масляный насос; 4 - привод масляного насоса; 5 - шестерня промежуточного вала; 6 - блок цилиндров; 7 - впускная труба; 8 - ресивер; 9 - распределительный вал впускных клапанов; 10 - впускной клапан; 11 - крышка клапанов; 12 - распределительный вал выпускных клапанов; 13 - указатель уровня масла; 14 - гидравлический толкатель клапана; 15 - наружная пружина клапана; 16 - направляющая втулка клапана; 17 - выпускной клапан; 18 - головка блока цилиндров; 19 - выпускной коллектор; 20 - поршень; 21 - поршневой палец; 22 - шатун; 23 - коленчатый вал; 24 - крышка шатуна; 25 - крышка коренного подшипника; 26 - сливная пробка; 27 - корпус толкателя; 28 - направляющая втулка; 29 - корпус компенсатора; 30 - стопорное кольцо; 31 - поршень компенсатора; 32 - шариковый клапан; 33 - пружина шарикового клапана; 34 - корпус шарикового клапана; 35 - разжимная пружина.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока выполнены камеры сгорания, в верхней - расположены опоры распределительных валов. На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов. В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов. Крышки растачиваются вместе с головкой блока, поэтому их нельзя менять местами.На всех крышках, кроме передней, выбиты порядковые номера.

Схема установки крышек распределительных валов.

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые. Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться. Это уменьшает износ износа гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены отверстия под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Логическая установка поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливаетют в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены два компрессионных и одно маслосъемное кольца. Компрессионные кольца отлиты из чугуна.Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня. Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя. Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.От перемещения палец удерживается двумя пружинными стопорными кольцами, которые в канавках бобышек поршней. Шатуны стальные кованые, со стержнем двутаврового сечения.

В верхнюю головку шатуна запрессована бронзовая втулка. Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому не стопорятся. Крышки шатунов обрабатываются совместно с шатуном, поэтому их нельзя переставлять с одного шатуна на другой.На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач. На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия. Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке.К заднему концу коленчатого вала прикреплен маховик. В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

gaz3307.ru

Двигатель ЗМЗ 406 Описание недостатки и тюнинг



Двигатель ЗМЗ 406 это рядный 4-х цилиндровый двигатель с 4-мя клапанами на цилиндр. Блок двигателя из чугуна, имеется два ремонтных размера, что позволяет увеличить объем двигателя. Двигатель ЗМЗ 406 является огромным размером вперёд по сравнению с двигателем ЗМЗ 402 который является его прародителем.Двигатель ЗМЗ 406 бывает как карбюраторным, так и инжекторным, присутствуют гидрокомпенсаторы, что облегчает жизнь владельцам. На наконец-то распредвалы имеют верхнее расположение. При обрыве цепи поршни не гнут клапана.



Недостатки



1) Перегрев. Необходимо следить за термостатом, чистотой радиатора и за герметичностью шлангов.

2) Высокий расход масла. Чаще всего высокий расход масла из-за износа маслосъёмных колец и маслосъёмных колпачков.Ещё проблема с лабиринтовым маслоотражателем, если между крышкой клапанов и пластиной лабиринтового отражателя есть щель тогда скорее всего оттуда и уходит масло.

3) Повышенный шум и вибрации. Возникает из-за заклинивания гидронатяжителя цепи.

4) Провал тяги и плавающий холостой ход. Проблема возникает из-за изношенной катушки зажигания.

5) Цокот. Изношенные гидрокомпенсаторы заявляют о себе через 50 тыс.км и после чего начинает исходить характерный стук.



Характеристики



Годы выпуска: 1997-2008

Материал блока цилиндров: чугун

Кол-во цилиндров: 4

Ход поршня: 86 мм

Диаметр20ра: 9220 мм Степень сжатия: 9,3; 8 (для 76 бензина)

Объем двигателя куб.см: 2286

Мощность двигателя л.с. / об.мин: 100/4500,

110/4500,

145/5200

Крутящий момент Нм / об .мин: 177/3500,

186/3500,

201/4000

Рекомендуемое топливо: 92, 76

Экологический стандарт: евро 3

Вес двигателя: ~ 190 кг

Расход топлива, л / 100 км

город: 13,5

трасса:

смешан:

Расход масла гр. / 1000 км: до 100

Рекомендуемое масло в двигатель:

5W-30

5W-40

10W-30

10W-40

15W-40

20W-40

Сколько масла в двигателе: ~ 6 литров

Ресурс двигателя: 300 тыс.км

Стоимость двигателя: от 25 тыс.руб б / у

На какие автомобили устанавливался: Газель,

Соболь,

Газ 3102,

Газ 31029,

Газ 3110,

Газ 31105



Тюнинг



Мощность двигателя ЗМЗ 406 можно увеличить двумя способами первый из них это атмосферный, второй с помощью нагнетателя рассмотрим каждый в отдельности.

Атмосферный

Нам понадобится холодный забор воздуха, ресивер с большим диаметром, выхлоп на 63 мм, распредвалы ОКБ Двигатель 38/38, облегченные Т-образные клапана и пружины от 21083.Ещё для большего эффекта необходимо доработать ГБЦ, после всего этого настроить мотор. В итоге мощность ЗМЗ 406 может стать около 200 л.с.

Компрессор или Турбо

Сначала нужно уменьшить степень сжатия для этого подойдёт поршневая с лужей. В качестве компрессора подойдёт Eaton М90 главные достоинства установки компрессора - это ровная тяга во всем диапазоне и меньше хлопот с установкой. Ещё будут необходимы форсунки 630сс, выхлоп на 76 мм и датчики ДАТ и ДТВ. Мощность с компрессором может получится в районе 300 л.с.

Для установки турбины потребуются пайпы, коллектора, интеркулер подвод масла. Может быть применена Garrett 28, можно использовать форсунки и выхлоп как в конфигурации выше, мощность ЗМЗ 406 с такой конфигурацией может получится около 350 л.с.



Модификации



1) ЗМЗ 4061.10 - карбюраторный двигатель под 76 бензин.

2) ЗМЗ 4062.10- инжекторный двигатель.

3) ЗМЗ 4063.10 - карбюраторный двигатель со степенью сжатия 9,2 под 92 бензин.

germanyworld.ru

Pro Mo Tor. Переделка 406.3 в 406.2 - ГАЗ Газель, 2.3 л., 2003 года на DRIVE2

Привет! Тема довольно таки изъезженная, но как не выложить свой вариант))). Расскажу наверно только о необходимом для этого, так как если задумал ставить, значит с поставить проблем не возникнет, а вот то что приобрести для переделки, по этому поводу вопросы возникают часто. С одной стороны, исходя из бюджета переделки, можно приобрести волгу, все с ней поснимать и по мере мелочь заменить, другой путь примерно таким же бюджетом, что то то большое и железное приобрести на разборках, а всякую электро мелочевку сразу , и потом не мучиться со старческими поломками.

Так вот, мой вариант того, что желательно использовать при переделке:

Двигатель:

Коллектор впускной 406, ну это соответственно сами "рога".

Ресивер, желательно такой,

почему ?, потому что он больше чем 406 старого образца, и моторке на оборотах дышать полегче.

Дроссель ЗМЗ 405.22 такой,

можно и другой, у которого датчик в другую сторону, сама суть не в этом. Разница между 406 и 405 в механизме управления заслонкой, вот по этой причине 406 дроссель в газельке не будет открываться более 70% (кажется), и нужно переделывать саму педаль.

Топливная рампа с регулятором давления и обратной, форсунки.

Выпускной вал с резьбой и штифтом под отметчик РВ, желательно вал оставить с 240 фазой, будет большая тяга с низов, такие устанавливают на Е3 моторах (405.24). У меня сейчас впуск 252, выпуск 240, с 1800 начинает чувствоваться что машина поехала.

Электрика:

Жгут двигателя, либо с Волги 406, либо газель 405 Е0 (но его нужно поискать)

РДВ (он же РХХ), 405 и 406 одинаковые.

Датчик Распред вала (для его установки из ГБЦ нужно выбить заглушку).

Датчик температуры воздуха, такой же как и просто температурный, главное рыжий или аналог.

ДМРВ с воздушным фильтром и соединительными патрубами. Какой ДМРВ, зависит от прошивки и самого ЭБУ, главное что бы прошивка была для ЗМЗ 406.2 (Микас 5.4 все под нитяной). Подробнее по прошивкам здесь chiptuner.ru

Соответственно сам ЭБУ, выбор стандартно не велик…

по электрике, это как бы все, если делается Е0 мотор, если нет, может еще детальки понадобиться, на вроде адсорбера, ДК.

Навеска:

Электро бензонасос с кронштейном, советую поставить более производительный, или если новый, то такой

качает 6 атмосфер, и производительность высокая.

Топливный фильтр тонкой очистки с кронштейном.

Катушку зажигания советую ставить такую ​​

под нее нужен кронштейн и переходник, искру дает хорошую. Провода ВВ под нее свои.

Вроде как и все, не все, если, то добавить)

И напоследок…
Распиновка волжского жгута под пустой микас 5.4

и общий вид переходника для сращивания проводки с 406.3 газели и проводки с волги под микас 5.4

Дополнение от DeS-MonD с его возможности, подключение тахометра на приборке старого образца т.е. до 2003 года. Ссылка на запись.

К - катушка, Т - тахометр, резистор 1 кОМ

Кино ТУТ

www.drive2.ru

Свап 406 карб на 406 инжектор с волги - ГАЗ Газель, 2 .3 л., 2004 года на DRIVE2

Полный размер

Купленный донор

Полный размер

В таком состоянии машина простояла два года

Давненько не писал, много работы и очень мало свободного времени. Вот устроил себе недельный отпуск и добрался до компа с более-менее нормальным интернетом и наконец то написать о проделанных изменениях моей машины. Предпоследний пост о предстоящем капитале, подвергся жесткой корректировке - после того, как полностью разобрали двигатель и принув сумму вложений было решено заменить двигатель, всё равно рано или поздно планировал установить инжектор.После двухнедельных поисков донора среди недорогих волг в хорошем состоянии случайно попался вариант который ужасал внешне (волга два года простояла во дворе), но оказался сравнительно новым двигателем 2013 года с небольшим пробегом в 37 000, в птс есть отметка о замене двс на новый, так же хозяин отдал чеки и справку на двигатель. Так как время уже поджимало и машина требовалась на работе остановился на этом варианте и заменил двигатель, с проводкой разобрался самостоятельно благодаря посту о свапе Равбои и он же скинул мне распиновку жгутов газели и волги.
Перекидывали двигатель вдвоем с братом, хотя я думал, что не справимся, все прошло отлично, братишка у меня супер, очень выручает - на газелях уже 10 лет ездит и мне приходиться очень часто звонить ему по всяким вопросам. ))).

Полный размер

Братишка на перекуре


Сняли весь грязный и перед установкой отмыли, на термостате даже пломба сохранилась, небольшие косяки вылезли сразу - поменял шкив помпы и катушки зажигания, хорошо что мои заведомо рабочие.

Полный размер

Сохранившая пломба на термостате

Полный навес

Отмыли перед установкой

Полный размер

Достали двигатель

Полный размер

Перед установкой

Полный

Закли 2 Закли 2 Закли подключил проводку.

Полный размер

Почти готово, несколько дней так и ездил - пока не поставил бампер для бизнеса

В данный момент проехал уже 3 000, остались какие мелочи устраняющиеся по ходу пробега, на пяти тысячах думаю сменить масло и переделать проводку уже основательно - пока много лишних скруток, заодним сделать диагностику у хорошего спеца - иногда на ходу появляется ощутимый провал и машина начинает тупить - лечится тем что глушу и тут же запускю на ходу и все нормализуется.
Остальные запчасти с волги решено распродать потихоньку, кузов думаю сдам в металлолом.

Цена вопроса: 25 000 ₽

www.drive2.ru

Тех характеристики двигателя змз 406. Моторы с разными характерами. Другие карбюраторы можно поставить на газель

Двигатель ЗМЗ 406, карбюратор пришел на смену модели 402 и предназначался изначально в процессе разработки для установки на новое семейство представительских автомобилей ГАЗ-3105. Однако в связи с закрытием проекта нового автомобиля представительского класса целевая группа потребителей начала поставлять мотор на выпускавшиеся легковые автомобили семейства ГАЗ.

По мере производств автомобильной техники начали установку двигателя на малотоннажные грузовики семейства «Газель» и полноприводные автомобили производства ульяновского автозавода.

Двигатель проектировался с чистого листа. За базовый прототип был взят шведский мотор, серии H, который устанавливает на автомобили SAAB-9000. Карбюраторная версия имеет заводские индексы ЗМЗ −4061.10 и ЗМЗ-4063.10

Получившаяся рядная бензиновая четверка позаимствовала в качестве конструктивного решения двойные распределительные валы, электронную систему распределения зажигания.Для 1993 года - это было революционное решение для российского автопрома. ЗМЗ был первым, кто применил конструктивную схему DOHC для поставки на российские автозаводы. Хотя к 1997 году, начало поставки на автозаводы, двигатель 406 уже устаревшую конструкцию, сравнивая с тем же саабом.

Копирование технологических решений не снимает с фактических параметров двигателя прототипа. И вместо 150 л.с и 210 Нм тяги как у прототипа, детище заволжского моторного завода с карбюратором выдавало 100 л.с. и 177 Нм при том же объеме 2,3л. Технические характеристики оригинала удалось добиться только после дополнительной доработки двигателя с установкой инжекторной системы впрыска топлива.

ДВС ЗМЗ-406 карбюратор устанавливался на версию легких грузовых автомобилей и фургонов производства ОАО «ГАЗ» до 2006 года. ГАЗ 3302. на которой был установлен дв 406 карбюратор, был пожалуй самой распространенной моделью по своей относительной дешевизны.

Также карбюраторный двигатель этого семейства устанавливался на легковые автомобили семейства «Волга».Этот движок обеспечивал минимальный вариант стоимости автомобиля.

Электронная система зажигания

Электронная система зажигания электронная версия этого блока. Следует отметить, что программное обеспечение должно быть заложено технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Топливная система

Двигатель имеет два варианта исполнения, что позволяет использовать 76 и 92 бензин. В связи с переходом на международные экологические требования бензин с октановым номером 76 теперь не производится. Для нормальной работы двигателя с индексом 4061.10 выполнить его доработку.

Подача топлива осуществляется диафрагменным топливным насосом, приводящимся от впускного распределительного вала.

Масляная система

Для двигателей 406 рекомендовано использование минерального всесезонного масла 10 (15) w40 или по API не хуже класса SG. Возможно, такая рекомендация занимается с тем, что моторный завод выпускает масла под собственной товарной маркой.

В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя.Описание стандарта масел по API косвенно относит модель этого двигателя к 1989-1993 годам.

Следует обращать внимание на самую качество смазочной жидкости, так как стабильные характеристики более качественной и долговечной работы гидрокомпенсаторов.

Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.

Стандартные болезни 406

Перегрев

Двигатель очень чувствителен к перегреву.При длительной поездке на кипящем моторе ведет головку цилиндров. Проблема с перегревом связанным с некачественным исполнением помпы и состоянием радиатора охлаждения. Материалы, применяемые в водяном насосе, имеют конструктивные допуски, которые не допускают грубый расход жидкости и давление в системе охлаждения.

Конструкция крыльчатки заложена возможность кавитационного разрушения лопаток, что снижает эффективность. Кроме того, остается вопрос по коррозионной стойкости валов помпы.

Неэффективность помпы влияет на состояние внутренних каналов радиатора. При внешней чистоте поверхности происходит сужение каналов и понижается теплоотдача.

Другой причиной перегрева является некачественное исполнение термостата. Неправильная настройка срабатывания или подклинивание элементов конструкции в процессе работы.

Конструктивные особенности каналов охлаждающей жидкости и нижнее расположение радиатора может провоцировать создание запирающих воздушных пробок, преступников циркуляции жидкости.

Расход масла

В процессе эксплуатации фиксируется повышенный расход масла объемом до 1,5л на 1000 км пробега. Расход масла может происходить без видимых утечек. Проблема обусловлена ​​некачественным выполнением уплотнений, засорением лабиринтных уплотнений под крышкой головки цилиндров, недостаточной стойкости уплотнительных колец. Связано с некачественной сборкой и может быть доработано самостоятельно в процессе эксплуатации.

На расход масла влияет состояние маслосъемных колпачков клапанов.Требуется контроль и замена по необходимости.

Потеря масла через потение блока реже и не может быть устранено самостоятельно, так как проблема связана с пористостью чугуна, использованного для отливки блока.

Тяговые характеристики

Провалы характеристик на холостом ходу и внезапная потеря мощности при движении обуславливаются выходом из строя катушки зажигания.

Система зажигания

Нарушение работы системы зажигания «троение» двигателя вызывается проблемами с программным блоком ЭСУД, свечами, катушкой зажигания.Может фиксироваться сбой нескольких элементов системы.

Стук в двигателе

При использовании низкокачественного масла или несущественного перепробеге до замены масла нарушается работа гидрокомпенсаторов. Стук отчетливо слышен даже после выхода двигателя на нормальный температурный режим.

В основном все неисправности, выявляющиеся в процессе эксплуатации, обусловлены некачественным исполнением комплектующих, а также низким уровнем культуры сборки агрегатов на заводе, что было характерно в начале производства двигателя этого семейства.

Тюнинг 406

Тюнингуя 406 двигатель, карбюратор заменяют со штатного на Соллерс, хотя технические специалисты завода-производителя указывают, что такая замена не целесообразно, так как стандартный карбюратор К-151Д имеет согласованные калибровки именно под двигатель 406 серии.

Более глубокая переделка двигателя 4063.10 заключается в изменении системы подачи топлива с карбюраторной на инжекторную. Подобная переделка возможна, но сопряжена с определенными трудностями.

Для увеличения подачи воздуха в двигатель заменяют стандартный корпус воздушного фильтра и устанавливают прямой воздушный фильтр. Более глубокая модернизация системы воздухоподачи заключается в выводе всасывающего патрубка за пределы двигательного отсека для уменьшения температуры поступающего воздуха.

Для улучшения теплоотдачи и снижения температурного пика используют масляные радиаторы или радиаторы системы охлаждения с увеличенной площадью обдува.

Для повышения мощности возможна установка турбонаддува, подбор распределительных валов, замена клапанов и деталей ЦПГ.Но данные доработки для малотоннажных грузовиков не оправданы с экономической точки зрения.

Двигатели ЗМЗ карбюраторный и Евро-2 системы зажигания DIS (двойная система зажигания).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с помощью парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод - катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) - зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь - полярность не важна - можно подключить:

Вариант 1: Верхний контакт катушки - желтый, нижний контакт - зеленый.

Вариант 2: Верхний контакт катушки - зеленый, нижний контакт - желтый.

Высоковольтные выходы - полярность не важна - можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) - голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее - аналогично паре 1-4 - полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к качеству катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 -.

Силовой агрегат семейства ЗМЗ-406 представляет собой бензиновый двигатель внутреннего сгорания, который выпускается ОАО «Заволжский Моторный Завод».Разработку начали в 1992 году, а в серийное производство мотор поступил в 1997-м. На нем впервые применили систему впрыска топлива.

Двигатель ЗМЗ-406 имел широкое применение и устанавливался на автомобиль Горьковского (ГАЗ-3102, завода 31029, 3110 и модельного ряда «Газель»).

Флагманом семейства стал мотор ЗМЗ-4062.10 объемом 2,28 литра и мощностью 150 «лошадей».

Силовая установка ЗМЗ-4062.10 специально для комплектации легковых автомобилей и микроавтобусов.А моторы ЗМЗ-4061.10 и ЗМЗ-4063.10 - для комплектации грузовых автомобилей небольшой грузоподъемности.

Описание двигателя

Предварительно мотор проектировался под новые системы питания и зажигания, которые управлялись микропроцессором.

Данный двигатель впервые оснащен четырьмя клапанами на каждом цилиндре, с гидротолкателями и двумя распредвалами с двойным цепным приводом. Также были установлены электронная система подачи топлива и электронное зажигание.

Четыре цилиндра рядное расположение, водяную рубашку охлаждения и управляемый впрыск топлива.

Порядок работы поршней: 1-3-4-2.

ЗМЗ-406 инжектор работает на бензине А-92. Ранее производилась карбюраторная версия двигателя 4061, которая работала на семьдесят шестом бензине. Она сдерживала в плане выпуска.

Агрегат неприхотлив в обслуживании. Он имеет высокую степень надежности. Позже на его базе были разработаны установки ЗМЗ-405 и 409, а также дизельный вариант мотора с маркировкой ЗМЗ-514.

К недостаткам двигателя можно отнести громоздкость привода газораспределительного механизма, что объясняется его невысоким качеством исполнения и рядом технологических недоработок.

Технические характеристики ЗМЗ-406

Данный силовой агрегат производился с 1997 по 2008 г. Картер цилиндров изготовлен методом литья из чугуна, он имеет рядное положение цилиндров. Масса двигателя равна 187 килограммам. Оснащается карбюраторной системой подачи топлива либо инжектором.Рабочий ход поршня составляет 86 миллиметров, диаметр цилиндра - 92 миллиметра. При этом рабочий объем двигателя составляет 2286 сантиметров кубических и мощность мощности в 177 «лошадок» при 3500 оборотах в минуту.

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации.Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.

Система зажигания

На двигателе ЗМЗ-406 зажигание осуществляется путем воспламенения топливной смеси с помощью микропроцессорной системы.Для всех рабочих режимов двигателя электроника устанавливает необходимый угол опережения воспламенения. Также она функция функции регулировки рабочего процесса экономайзера принудительного холостого хода. За счет работы этой системы двигатель отличается своими высокими экономическими показателями, ведется контроль нормы токсичности отработанных газов, исключается момент детонации и повышенная мощность силового узла. В среднем автомобиль "ГАЗель" расходует порядка 8-10 литров бензина на 100 километров пути при средних нагрузках.Однако если перевести его на пропан или метан, "аппетит" машины возрастает почти в два раза.

Режим диагностики зажигания

При включении зажигания автомобиля автоматически вступает в работу система диагностики мотора ЗМЗ-406 (карбюратор ЗМЗ-405 - не исключение). Факт исправной работы электроника сигнализирует световой датчик. Он должен потухнуть при запуске двигателя.

В том случае, если диод продолжает светиться, это указывает на неисправность элементов и деталей электронной системы зажигания.В таком случае поломку следует немедленно устранить.

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежный и практичен нежели с карбюратором, а добавок имеет и свои преимущества:

  • Стабильные холостые обороты.
  • Низкий уровень вредных выбросов в атмосферу.
  • Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежелательный аналог с карбюратором, так как топливная смесь своевременно и в нужном количестве.Соответсвенно, экономия топлива налицо.
  • Повышение экономии топлива.
  • Не нуждается в длительном прогреве двигателя в зимний период.

Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.

Провести диагностические и ремонтные работы не представляется возможным без специального оборудования и диагностических стендов. Поэтому осуществить самостоятельный ремонт двигателя ЗМЗ-406 инжектор - достаточно хлопотное дело.За счет при возникновении поломок в системе впрыска автолюбителю приходится пользоваться услугами центров по обслуживанию топливной аппаратуры, что может стоить недешево и занять довольно длительное время. Для того, чтобы как можно реже сталкиваться с данной проблемой, необходимо временно замену топливных фильтров и заправлять автомобиль качественным бензином.

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям "Евро 2".С введением требований требований "Евро 3" она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов.Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используем металлическую многослойную прокладку головки блока.

Блок цилиндров

Усовершенствуя двигатель ЗМЗ-406, инженеры смогли доработать картер и модернизировать процесс отливки. Так, удалось оснастить блок протоками в отливке между цилиндрами.Благодаря этому данному элементу жестким, крепление головки осуществляется за счет более глубоких резьбовых отверстий и удлиненных болтов. В нижних частях картера имеются отливы, образующие опоры коленвала вместе с крышками подшипников. Крышки отлиты из чугуна и крепятся к блоку при помощи болтов.

Распределительный вал

Распредвал ЗМЗ-406 изготовлен путем отлива из чугуна с предыдущей обработкой и закалкой. Валы приводятся в движение за счет цепной передачи.На двигателе установлены два вала, профили кулачков имеют одинаковый размер.

Осевое смещение кулачков составляет один миллиметр по отношению к гидротолкателям. Этот фактор способствует вращению элементов гидроприводов при работающем двигателе, который воздействует на износ рабочей поверхности толкателя и делает его равномерным.

Цепной привод валов имеет гидравлические натяжители, которые работают от давления масла в смазывающей системе. Детали на цепи непосредственно через пластиковые башмаки, которые крепятся на осях.На двигательх ЗМЗ-406 после модернизации для повышения практичности и долговечности стали применять вместо башмаков звездочки. Последние фиксируются на поворотных рычагах. Крепежные оси звездочек взаимозаменяемы с осями башмаков. Вместо удлинителя оси башмака натяжения верхней цепи стали использовать проставку, крепление которой к блоку осуществляется болтами.

Двигатель ЗМЗ-406 оснащается цепями привода распределительных валов. Их нет возможности заменить цепями, которые устанавливают на более ранние версии моторов.

Поршни

Они отливаются из алюминия и имеют проточки под два кольца компрессионных и одно маслосъемное. Во время работы днище поршня охлаждается маслом через масленку в верхней головке шатуна.

Сферическая рабочая поверхность верхнего компрессионного кольца имеет слой покрытия хромом, что лучшее притирке кольца. Второй элемент покрыт слоем олова. Маслосъемное кольцо - комбинированного типа, оно состоит из расширителя и двух стальных дисков.Крепление поршня к шатуну осуществляется при помощи пальца, фиксируемого на два штопорных кольца.

Коленчатый вал

Отлит из чугуна с обработкой и закалкой поверхности шеек токами высокой частоты. Устанавливается в блоке на пяти подшипниках.

Перемещение коленвала соответственно оси ограничивается штопорными полукольцами, которые размещены в проточных пазах опоры и крышки третьего коренного подшипника. На валу находятся противовесы в количестве восьми штук.К задней части вала крепится маховик, в отверстия которого впрессована распорная втулка и подшипник качения первичного вала переключения передач.

Масло

Силовая установка ЗМЗ-406 оснащена комбинированной системой смазки. Под давлением происходит процесс смазки поршневых пальцев, шатунных и направляющих подшипников коленвала, смазываются опорные точки распределительных валов, гидропривод клапанов, промежуточный вал и ведомая шестерня масляного насоса. Все детали и элементы мотора смазываются другими деталями и элементами мотора посредством других деталей и элементов мотора.

Масляный насос - шестеренчатого типа, имеет одну секцию и действие от промежуточного вала через винтовые шестерни. Система оснащена масляным радиатором и полнопроточным фильтром очистки.

Вентиляция картера закрытого типа с помощью принудительного отводом газов.

Итак, мы привели подробное описание всех узлов, агрегатов и систем двигателя. Схема ЗМЗ-406 находится на фото выше.

Двигатель четырехцилиндровый, оборудованный комплексной микропроцессорной системой управления впрыском топлива и зажиганием (КМСУД).

Блок цилиндров отлит из серого чугуна. Между цилиндрами имеются каналы для охлаждающей жидкости.

Цилиндры выполнены без вставных гильз.

В нижней части блока находятся пять опор подшипников коленчатого вала. Крышки крепников подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя болтами.

Крышки подшипников растачиваются совместно с блоком, поэтому их нельзя менять местами. На всех крышках, кроме крышки подшипника третьего, выбиты их порядковые номера.

Крышка третьего подшипника совместно с блоком обработана по торцам для установки полушайборного подшипника.

К торцам блока болтами привернуты крышка цепи и сальникодержатель с манжетами коленвала.

Снизу к блоку крепится масляный картер.

Сверху на блоке установлена ​​головка блока цилиндров, отлитая из алюминиевого сплава.

В ней установлены впускные и выпускные клапаны. На каждый цилиндр установлены по четыре клапана, два впускных и два выпускных.

Впускные клапаны расположены с правой стороны головки, а выпускные - с левой.

Привод клапанов осуществляется двумя распределительными валами через гидравлические толкатели.

Применение гидротолкателей исключает регулировку зазоров в приводе клапанов, так как они автоматически компенсируют между кулачками распределительных валов и стержнями клапанов.

Снаружи на корпусе гидротолкателя имеется канавка и отверстие для подвода масла внутрь гидротолкателя из масляной магистрали.

Гидротолкатель имеет стальной корпус, внутри которого приварена направляющая втулка. Во втулке установлен компенсатор с поршнем.

Компенсатор удерживается во втулке стопорным кольцом. Между компенсатором и поршнем установлена ​​разжимная пружина.

Поршень упирается в донышко корпуса гидротолкателя.

Одновременно пружина поджимает корпус обратного шарикового клапана.

Когда кулачок распределительного вала не нажимает на гидротолкатель, пружина прижимает через поршень корпус гидротолкателя к цилиндрической части кулачка распределительного вала, компенсатор - к стержню клапана, выбирая при этом зазоры в приводе клапанов.

Шариковый клапан в этом положении открыт, и масло поступает в гидротолкатель.

Как только кулачок распределительного вала повернется и нажмет на корпус толкателя, корпус опустится вниз и шариковый клапан закроется.

Масло, находящееся между поршнем и компенсатором, начинает работать как твердое тело.

Гидротолкатель под кулачка распредвала движется вниз и открывает клапан.

Когда кулачок, поворачиваясь, перестает давить на корпус гидротолкателя, он под пружины перемещается вверх, открывая шариковый клапан, и весь цикл повторяется снова.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания, в верхней - расположены опоры распределительных валов.

На опорах установлены алюминиевые крышки. Передняя крышка является общей для опор впускного и выпускного распределительных валов.

В этой крышке установлены пластмассовые упорные фланцы, которые входят в проточки на шейках распределительных валов.

Крышки растачиваются совместно с головкой блока, поэтому их нельзя менять местами. На всех крышках, кроме передней, выбиты порядковые номера.

Распределительные валы отлиты из чугуна. Профили кулачков впускного и выпускного валов одинаковые.

Кулачки смещены на 1,0 мм относительно оси гидротолкателей, что при работе двигателя заставляет их вращаться.

Это уменьшает износ поверхности гидротолкателя и делает его равномерным. Сверху головка блока закрыта крышкой, отлитой из алюминиевого сплава.

Поршни также отлиты из алюминиевого сплава. На донышке поршня выполнены отверстия под клапаны, которые предотвращают удары поршня по клапанам при нарушении фаз газораспределения.

Логическая установка поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед». Поршень устанавливаетют в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца.

Компрессионные кольца отлиты из чугуна. Бочкообразная рабочая поверхность верхнего кольца покрыта слоем пористого хрома, что улучшает приработку кольца.

Рабочая поверхность нижнего кольца покрыта слоем олова. На внутренней поверхности нижнего кольца имеется проточка. Кольцо должно устанавливаться на поршень этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из трех элементов: двух стальных дисков и расширителя.

Поршень крепится к шатуну с помощью поршневого пальца «плавающего типа», т.е. палец не закреплен ни в поршне, ни в шатуне.

Перемещение перемещается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована бронзовая втулка.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов имеют самостопорящуюся резьбу и поэтому не стопорятся.

Крышки шатунов обрабатываются совместно с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна. Вал имеет восемь противовесов.

От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

На шатунах и крышках шатунов выбиты номера цилиндров. Для охлаждения днища поршня маслом в стержне шатуна и верхней головке выполнены отверстия.

Масса поршней, собранных с шатунами, не должна отличаться более чем на 10 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши. Коленчатый вал отлит из высокопрочного чугуна.

Вал имеет восемь противовесов. От осевого перемещения его удерживают упорные полушайбы, установленные на средней шейке. К заднему концу коленчатого вала прикреплен маховик.

В отверстие маховика вставлены распорная втулка и подшипник первичного вала коробки передач.

Производство

Заволжский моторный завод

Годы выпуска

Материал блока цилиндров

Система питания

Карбюратор

Количество цилиндров

Клапанов на цилиндр

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Объем двигателя, см 3

Мощность двигателя, л.с. / об.мин

Крутящий момент, Нм / об.мин

Экологические нормы

Вес двигателя, кг

Масло в двигатель

5W-30,5W-40,10W-30,10W-40,

Рабочая температура двигателя, град.

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных).

Эти технические решения возможностиили повысить максимальная мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без Имеющий вставную жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов - цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизм исключающей необходимости регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основной фильтрующего элемента.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется Платежным поликлиновым ремнем.

На двигатель устанавливается диафрагменное сцепление с эллипснонавитыми накладками внутреннего диска, имеющими соответствующие долговечность.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметрам детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели - мощностные, экономические и токсичности отработавших газов.

Сцепление газ 3221

Сцепление на автомобиле однодисковое, сухое, фрикционное, привод - гидравлический.

Рисунок 4. Сцепление

1 - главный цилиндр привода выключения сцепления; 2 - картер сцепления; 3 - маховик; 4 - фрикционные накладки ведомого диска; 5 - нажимной диск;

6 - опорные кольца; 7 - пружина педали; 8 - диафрагменная пружина;

9 - подшипник выключения сцепления; 10 - шток главного цилиндра;

11 - педаль; 12 - первичный вал коробки передач; 13 - поролоновые кольца;

14 - муфта выключения; 15 - шаровая опора вилки; 16 - кожух; 17 - вилка;

18 - шток рабочего цилиндра; 19 - соединительная пластина; 20 - рабочий цилиндр; 21 - прокачной штуцер; 22 - демпферная пружина; 23 - ведомый диск.

Сцепление состоит из алюминиевого картера, муфты выключения с подшипником и вилкой, ведущего диска в сборе (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой шлангом и трубкой.

Ведущий диск (корзина) состоит из кожуха, в в котором установлены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, закрепленная на кожухе, краями давит на нажимной диск.

Ведомый диск состоит из ступицы со шлицевым отверстием и двух дисков, к одному из них приклепаны пластинчатые пружины.К ним с обеих сторон крепятся фрикционные накладки.

Пластинчатые пружины, имеющие изгибы, способствуют лучшему прилеганию диска и дополнительно сглаживают рывки в трансмиссии при включении сцепления.

Для более плавной передачи крутящего момента при трогании автомобиля или переключении передач в окнах дисков установлены демпферные пружины.

Ведомый диск прижимается к маховику двигателя нажимным диском корзины. Через фрикционные накладки, усиливающие трение, крутящий момент передается на ведомый диск и, далее на первичный вал коробки передач, с которым ведомый диск связан шлицевым соединением.

Для временного отсоединения двигателя от трансмиссии служат привод выключения сцепления. При нажатии на педаль сцепления, поршень главного цилиндра сцепления перемещается вперед.

Вытесняемая жидкость по трубке и шлангу поступает в рабочий цилиндр, выдвигая из него поршень со штоком.

Шток действует на хвостовик вилки, которая поворачивается на шаровой опоре, другим концом перемещая по крышке подшипника коробки передач муфту выключения сцепления. Подшипник муфты нажимает на концы лепестков диафрагменной пружины.Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь «отпускает» ведомый, и передача крутящего момента прекращается.

Снаружи механизм сцепления закрыт алюминиевым картером. Картер шестью болтами и двумя усилители крепится к блоку цилиндров двигателя. С другой стороны в картер ввернуты четыре шпильки для крепления коробки передач.

Картер имеет посадочное место для рабочего цилиндра сцепления и окно для установки вилки. Для увеличения жесткости на нижняя часть картера сцепления устанавливается усилитель.

Расход топлива ГАЗ 3110 402, 406 двигатель карбюратор и инжектор

ГАЗ 3110 - автомобиль среднего класса Горьковского автозавода, больше известный как «Волга». Это модернизированная линейка поколения Волга 31029. Выпуск модели 3110 осуществлялся в период с 1997 по 2004 год. Это единственный легковой экземпляр из модельного ряда, так как основное производство завода было направлено на рабочую транспортную технику. С выходом новых поколений ВАЗ Горьковский автозавод решил не совершенствовать модель, а ввиду спроса просто отказаться от ее производства.

Содержание страницы

ГАЗ 3110 ЗМЗ-402 карбюратор

Норма расхода топлива на 100 км

Автомобиль Волга в комплектации с двигателем ЗМЗ-402 имел мощность 100 л.с. Рабочий объем силовой установки составлял 2.4 литра. Рекомендуемое топливо для заправки - АИ-93. Расход топлива на 100 км по трассе равен 10.7л бензина. По городу в зимнее время - от 11.5 до 13.0л.

Отзывы владельцев о расходе
  • Артем, Кемерово.ГАЗ 3110 2001 год, 2.3 литра, двигатель ЗМЗ-402. Машина досталась мне всего за 40 тысяч от знакомого. Автомобиль был немного битый, так что пришлось поработать над кузовом, что заменить, а что зашпаклевать. В общем получилось неплохо. Боялся очень расхода топлива и напрасно. Автомобиль берет всего 11 литров по городу и 9 литров по трассе. За такие деньги отличный вариант.
  • Григорий, Барнаул. В 2012 году решил приобрести обычный автомобиль. Все время ездил на рабочей газели. Люблю советский автопром, поэтому и взял тот же газон 3110.Автомобиль выпуска 1999 года, 2.3-литровый двигатель, ЗМЗ-402, 100 лошадок. Авто хорошее, надежное, а самое главное - недорогое. Конечно, расход очень большой, зимой доходит до 16 литров. Зато не жалко по нашим дорогам, да и везде практически едет.
  • Борис, Нижнеудинск. Всю жизнь ездил на советских машинах и уже было хотел купить что-то поинтереснее, но вот дернуло меня взять волгу 3110. Купил, поездил полгода и продал. Динамика ужасная, туповатая в разгоне, корма впереди аж полтора метра, габаритов вообще не чувствуешь.А жрет 402-й, зараза, по трассе 12 литров на 100 км, молчу уж про 15 литров города. Единственный плюс - это стоимость, а все остальное ни к черту. Модель 1999 года.
  • Денис, Челябинск. Это мой первый автомобиль. Покупал для работы, ведь часто ездил по населенным пунктам, а на машине удобнее, да и больше можно успеть. Покупать именно Волгу 3110 советовали все друзья, с которым я потом полгода не разговаривал. Ужасный автомобиль в плане расхода, к тому же еще и год продавал и никак не мог избавиться.По трассе на моторе 402 улетало 12 литров летом и 14 зимой, в городе 18-23. Просто работал на бензин.
  • Петр, Усть-Илимск. ГАЗ 3110 1998 год, 2.4 литра. Этот автомобиль предназначен для поездок по горой местности и не на сильно большие расстояния. В очередь он очень вместителен, во-вторых, достаточно высокая подвеску, ну а в третьем жрет как сумасшедший: трасса 12, а город 16 литров. Сильно далеко не наездишься.
  • Роман, Иркутск. Вот уже продал красавицу, но хочу написать отзыв о своем первом авто.Мне исполнилось 20 лет и на юбилей родители подарили Волгу 3110 на 2.4 литра, 402 двигатель, 130 лошадок. Я хотел именно такой большой автомобиль, чтобы можно было загрузить побольше друзей. С этим Волга прекрасно справлялась. Поставил магнитолу, добавил тонировку и постоянно катался. Отъездил 2 года. Расход около 13 литров на сотню, зимой с прогревом до 18 литров добирал. Выпуск 2001 года.
  • Никита, Красноярск. ГАЗ 3110 (2002 год сборки), мотор 402. Двигатель карбюраторный дефорсированный, заправка восьмидесятым бензином.Автомобиль очень гоноровый, едет плохо, двигатель урчит, особенно на высоких скоростях рывки. Расход топлива по городу 15 литров, по трассе 12 литров.
  • Владислав, Нижний Новгород. В 2013 году купил ГАЗ 3110 1997 года, карбюраторный двигатель ЗМЗ-402. Ездил чуть больше года, после чего продал. Не нравилась ни динамика автомобиля, ни его ходовые качества. Просто коробка с болтами. Автомобиль огромный, очень тяжело брать в расчет габариты. Расход топлива очень большой - 15 литров на 100 км в городе, на трассе не замерял.Очень жалел, что приобрел.

ГАЗ 3110 ЗМЗ-4021 карбюратор

Технические данные

Автомобиль с двигателем ЗМЗ-4021 имел немного меньше мощность (90 л.с.). Объем мотора не изменился и составлял все те же 2.4 литра. Расход топлива немного снизился до 9.7 литра по трассе и 12 литров по городу. Для заправки рекомендуется бензин А-76.

Реальный расход на российских дорогах
  • Антон, Нижний Новгород. До Волги 3110 ездил на Ниве.Автомобиль хороший, с большой проходимостью, правда уже был староват, да и расход топлива меня не устраивал - уж очень большой. Хотел купить что-то в том же стиле, только не такое прожорливое. Вот продал свою, немного доложил и получил то же самое, но в кузове седан и поновее. Расход ГАЗ с мотором ЗМЗ-4021 по трассе летом составлял около 11 литров, по городу до 16 литров. Сборка 99-го года.
  • Сергей, Томск. ГАЗ 3110, 2000 год выпуска, двигатель 2.4 литра. Автомобиль неплохой, езжу уже пятый год.Ходовая крепкая, все детали и доступные, есть усилитель руля. Немного маловато мощности, всего 90 лошадок, зато расход топлива до 12 литров на 100 км по городу. По шоссе около 10 получается.
  • Сергей, Ростов-на-Дону. Мой 3310 достался мне от моего отца. Волга 1997 года, 2.4 литра, 90 лошадок. Автомобиль надежный, но с ним много мороки. Часто возникаютли проблемы с карбюратором, по итогу пришлось заменить, потом гремела подвеска, поэтому поменял практически всю ходовую часть. Расход топлива очень большой - до 15 литров / 100км.Спасает сейчас только то, что заправляю 86-м.
  • Федр, Ангарск. ГАЗ 3110 2.4 литра, 4021. Автомобиль уже побывал где только можно - и в грязи, и в воде, все выдерживает. Для легкого промысла отличный вариант. Салон большой, багажник вместительный. Расход немного большой, в среднем 14 литров. Планирую переделать на газ, но пока только в планах.
  • Александр, Бугульма. Сам езжу на допотопном ГАЗоне 3110 уже 12 лет, в далеком 2002 году купил его на авторынке. Автомобиль крепкий и практичный.Все детали доступные по цене, легко заменимые. Расход топлива на 4210-м движке не очень большой, по трассе около 12 литров, город 13-14 забирает.
  • Леонид, Новосибирск. Волга 3110 (выпуск 2001 года), 2.4 литра. Езжу уже 5 лет, ни разу не подвел, не заглох в дороге. Зимой никаких проблем нету, правда пришлось немного утеплить салон, так как работающая на максимум печка сильно тянула бензин. Спокойно едет 100 км / ч по трассе, больше и не нужно. Расход в среднем 13 литров. Зимой немножко больше.
  • Аслан, Улан-Уде. Купил автомобиль 2001 года для пассажирских перевозок. Немного переделал салон, поставил аудиосистему, поставил ксенон. Получилось довольно неплохо. Машинка хорошо едет. За все время менял только свечи и переварил днище, а то уже было расшатанное. А так делаю все плановые замены и пока все работает. Расход по городу до 12 литров. Заправляю 76ым, лучше и не нужно.
  • Иван, Москва. ГАЗ 3110, ЗМЗ-4021. Покупал новый в 2004 году в салоне в максимальном комплекте.Продал полгода назад. Конечно, уже надоело ездить на Волге и хотелось новеньких ощущений, но немного скучаю за авто. Волга достаточно крепкий автомобиль, все же делалась на заводе, где изготавливают грузовую технику, поэтому заняла некоторые качества. Достаточно удобная, большая, правда прожорливая - расход зимой доходил до 18 литров.

ГАЗ 3110 ЗМЗ-406 инжектор

Особенности комплектации

Объем двигателя 406 - 2,4 литра. Мощность выросла до 145 л.с, крутящий момент составляет уже 209Нм. Несмотря на такие перемены, разработчики благодаря двойному впрыску сумели сократить расход топлива до 7 литров по трассе и до 12 литров по городу (даже в зимнее время).

Расход топлива в отзывах водителей
.
  • Евгений, Москва. Волга 1999 года, 150 лошадок, мотор ЗМЗ-406. В семье две таких волги того же года, абсолютно одинаковые. Езжу я и сын, таксуем. Раньше работал на волге, но не на своей, очень нравился автомобиль, поэтому купил.Машина мощная, дешевая в обслуживании, а главное - вместительная, что для меня очень важно. Спокойно могу взять 5 пассажиров. Расход по городу до 12 литров, зимой - 15 литров.
  • Григорий, Иркутск. Брал 3110 с салона в люксовой комплектации. Уже 13 лет езжу, есть и другой автомобиль, но поездка на дачу или на шашлыки только на Волге. Авто очень удобное и практичное, вместительный салон и багажник. Очень радует наличие уже на те времена гидроусилителя. Конечно раньше о расходе не задумывался, пока бензин стоил копейки, теперь езжу немного реже и спокойнее, ведь на 100 км в среднем уходит 15 литров.
  • Александр, Питер. Работал водителем госслужащего и рабочих автомобилем была Волга. ГАЗ 3110 2003 года, 2.4 литра 140л.с. инжектор. Машину использовали только для поездок по области, чтобы не жалко было бить. Комфорта никакого нет, и говорить не о чем, в салоне шумно, двигатель работает накатами, средний расход 12 литров.
  • Владимир, Новосибирск. ГАЗ 3110 2000 года. Автомобиль покупал еще мой отец у официального дилера. Вот уже 16 лет автомобилю, пока цел и ездит. И особо не следим за ним, словом - рабочая лошадка.140 лошадок двигатель довольно большой, да и расход не особо большой. Ездим в основном в морозы, поэтому в среднем расход 14 литров / 100км.
  • Александр, Коряжма. Долго ездил на Москвичах и вот решился приобрести Волгу ЗМЗ-406. По сравнению с Москвичом особой разницы в салоне ГАЗ 3110 не заметил, автомобиль также большой в салоне, также вместительный. Едет естественно намного лучше, более мощный мотор, динамичный. Расход остался тот же что и в Москвиче - 16 литров в среднем на сотню (сборка 2002 года).
  • Тимур, Орел. Нужен срочно был автомобиль для работы. Ничего лучшего на тот момент не продавали, поэтому и пришлось взять Волгу. Модель 3110 2000 года, двигатель 406 (инжектор). Если говорить об удовольствии при вождении, то такого нет. Автомобиль рабочий, его не жалко ломать, можно везде оставить и не боятся что его украдут. Вот, пожалуй, и все достоинства. Расход топлива по городу 18л / 100км. По трассе 12 литров. Печка плохо работает, поэтому зимой прохладно.
  • Тарас, Нижневартовск.ГАЗ 3110 (1999 год производства), двигатель 406i. Купил на свои деньги в 20 лет. Это мое первое авто, езжу полтора года и очень доволен. Полностью поменял все внутренности, добавил б.к, магнитолу, акустику, установил электропакет.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
