Двигатель электромобиля — принцип работы, устройство, виды

По планам многих автоконцернов – именно за тяговым двигателем для электромобиля – будущее. Так известно, что в плане развития известного гиганта Bentley Motors значится, что к 2030-му году компания полностью трансформируется в производителя электроавтомобилей. На электродвигатели ставки также делают такие известные на весь мир компании, как Nissan, Volvo, Aston Martin.

Тенденции таковы, что в массовом производстве сейчас больше представлены легковые электромобили и городской электротранспорт (согласно планам, в ряде таких стран как, к примеру, Франция и Норвегия в 2025-2030-м гг. автобусы в городах будут полностью заменены на электротранспорт).

Но чувствуется интерес и к установке электромоторов на грузовой транспорт. Особенно электродвигатели интересны производителям городских развозных фургонов, терминальных тягачей и коммунальных грузовиков.

На весь мир уже хорошо известен седельный тягач капотного типа Tesla Semi, в коммунальном хозяйстве США активно не первый год используют мусоровозы PETERBILT на электротяге, в Евросоюзе возрастает интерес к седельному тягачу с электродвигателем Emoss Mobile Systems B.V. и Renault Trucks –развозному автомобилю для продуктов.

На постсоветском пространстве свой коммерческий электротранспорт пока только начинает появляться, но уже активно говорят про грузовик МАЗ-4381Е0 (на грузовике установлен асинхронный тяговый электродвигатель мощностью 70 кВт (95 л.с.), ориентированный на транспортировку грузов в черте города, и электрогрузовик Moskva опытно-конструкторского бюро Drive Electro (главное назначение — доставка товаров в магазины). Не за горами время, когда этот коммерческий транспорт с электромоторами будет активно востребован автопарками, логистическими центрами, предприятиями.

Также, безусловно, давно, как данность мы принимаем, что на электродвигателе работают трамваи, троллейбусы, погрузчики на складах и локомотивы. Трёхфазный асинхронный двигатель помогает двигаться на давно полюбившихся поездах «Ласточка» и «Сапсан».

Принцип работы

Принцип работы двигателя электромобиля основан на преобразовании электроэнергии в механическую энергию вращения. Главные участники преобразования энергии – статор и ротор.

Как работает традиционный электромотор?

1. Магнитное поле статора действует на обмотку ротора.
2. Возникает вращающий момент.
3. Ротор начинает двигаться.

Наглядная схема двигателя электромобиля в системе электропривода представлена ниже:

Важная особенность классического электрокара – отсутствие дифференциала, коробки передач, передаточных устройств с шестеренками. Энергия от электромотора поступает прямо на колеса.

Без коробки передач – и большинство «гибридов» с электродвигателем и ДВС. Исключение – «гибриды» с параллельной схемой передачи на колёса крутящего момента. К ней мы ещё вернёмся в этой статье в разделе, посвящённом гибридным автомобилям.

Принцип работы любого электродвигателя базируется на процессах взаимного притяжения и отталкивания полюсов магнитов на роторе и статоре. Движение осуществляется под действием самого магнитного поля и инерции.

Устройство

Как устроен двигатель электромобиля?

При описании принципа работы электродвигателя, уже было упомянуто, что главные компоненты двигателя электромобиля– ротор и статор.

1. Ротор – это вращающийся компонент двигателя.
2. Статор находится в неподвижном состоянии. Он ответственен за создание неподвижного магнитного поля.

Ротор

Классический ротор автомобиля состоит из сердечника, обмотки и вала. У некоторых электродвигателей в состав ротора также входит коллектор.

• Сердечник – это металлический стержень, на периферии которого располагается обмотка. Непосредственно через сердечник происходит замыкание магнитной цепи электродвигателя. Сердечник изготавливается из стальных пластин круглой формы. По структуре похож на слоёный пирог. При производстве сердечников используют изолированные листы стали с присадками кремния.
  В этом случае обеспечены увеличение КПД электродвигателя, наименьшие удельные потери в металле на единицу массы, снижение величины размагничивающих вихревых токов Фуко, которые возникают из-за перемагничивания сердечника. На поверхности сердечника есть продольные пазы. Через них прокладывается обмотка.
• Вал – металлический стержень, который непосредственно передаёт вращающий момент. Также изготавливается из электротехнической стали. Служит основой для насаживания сердечника. На концах вала есть резьба, выемки под шестерёнки, подшипники качения, шкивы.
• Коллектор – блок, крепящийся на валу. Представляет собой систему медных пластин. Изолирован от вала. Служит выпрямителем переменного тока, переключателем-автоматом направления тока (в зависимости от вида электродвигателя).

Статор (индуктор)

Статор состоит из станины, сердечника и обмотки:

• Станина статора – корпус статора. Как правило, корпус бывает алюминиевым или чугунным. Алюминиевые станины популярны у электродвигателей легковых авто, чугунные – у спецтехники, которая вынуждена работать в условиях высокой вибрации. Станина служит базой крепления основных и добавочных полюсов.
• Сердечник статора – цилиндр из профилированных стальных листов. Фиксируется винтами внутри станины. Снабжён пазами для обмотки.
• Обмотка. Создаёт магнитный поток. При пересечении проводников ротора наводит в них электродвижущую силу.

Виды

Электродвигатели классифицируют по типу питания привода, конструкции щеточно-коллекторного узла, количеству фаз для запитывания:

• По типу питания привода. Устройства делятся на моторы переменного и постоянного тока. Двигатели постоянного тока способны обеспечить более точную и плавную регулировку оборотов, высокий КПД. Двигатели переменного тока выручают, когда важна высокая перегрузочная способность. Это удачный вариант для подъёмно-транспортных машин. Впрочем, существуют и универсальные моторы, которые функционируют от переменного и постоянного тока.
• По конструкции щеточно-коллекторного узла. Выпускаются бесколлекторные и коллекторные моторы. Бесколлекторный мотор работает за счёт движения ротора с постоянным магнитом. У конструкции нет щеточно-коллекторного узла. Решение обеспечивает достойный крутящий момент, широкий диапазон скоростей и высокий КПД. Важные преимущества бесколлекторного мотора – надёжность, способность к самосинхронизации, возможность подпитываться при переменном напряжении. Ресурс бесколлекторного мотора ограничен исключительно ресурсом подшипников. У коллекторных моторов присутствует щелочно-коллекторный узел. Удобство решения связано с тем, что он может использоваться и в качестве переключателя тока в обмотках, и как извещатель положения ротора, нет необходимости в контролле. Проблема коллекторных моделей – в том, что они зависимы от постоянных магнитов, которые, как известно, со временем, к огромному сожалению, теряют свои свойства.
• По количеству фаз для запитывания. В зависимости от того, как запитывается обмотка, электродвигатели бывают однофазными и трёхфазными. В автомобилестроении широкое распространение получили трёхфазные решения, это связано с рядом технических характеристик (мощность, перегрузочная способность, частота вращения на холостом ходу).

Обратите внимание! Работать трёхфазные моторы могут синхронно и асинхронно, а в качестве ротора используются как короткозамкнутые, так и фазные модели. Самый популярный вариант – трехфазные асинхронные моторы с короткозамкнутым ротором. Они стоят на большинстве современных электрокаров.

Асинхронные и синхронные двигатели

Синхронные моторы – двигатели переменного тока, у которых частота вращения ротора идентична частоте вращения магнитного поля (измерение производится в воздушном зазоре). В автомобилестроении синхронные моторы встретить можно нечасто (хотя в мире техники – это, в целом, очень популярное решение – особенно в климатотехнике, насосных системах).

Но есть производители авто, которые при производстве электрокаров предпочитают устанавливать на свои машины именно синхронные двигатели. Яркий пример – концерн Renault. Синхронными двигателями на электромагнитах он оснастил электрокар Renault Zoe. На электромагниты подаётся постоянный ток. Полярность магнитов ротора стабильна. Полярность магнитов статора при этом изменяется и обеспечивает бесперебойное вращение.

Преимущество синхронных двигателей на электромагнитах у авто – максимальная оптимизация рекуперации энергии торможения. И главный «конёк» авто с таким типом электродвигателя – полная безопасность при буксировке.

Гораздо более популярный вариант – асинхронные двигатели. Это двигатели переменного тока, у которых потенциал напряжения – магнитного поля не совпадает с частотой вращения ротора. Типичным 3-фазным асинхронным двигателем оснащены, например, хорошо известные автомобили Tesla S и Tesla Х.

Иногда асинхронные моторы называют индукционными, так как в роторе в соответствие с законом Ленца у них индуцируется электромагнитная сила.

Двигатель-колесо

Обособленно среди электромоторов стоит двигатель-колесо. Особенность двигателя- колеса – ориентир крутящего момента и силы напряжения на конкретное колесо.

Такие решения можно встретить в плагин-гибридных автомобилях («гибридах» с параллельной схемой, при описании устройства гибридных авто ниже по тексту мы остановимся на них подробнее). Работает двигатель-колесо в паре с ДВС.

У первых плагин-гибридных автомобилей с двигателем-колесом агрегат был монтирован в ступицу колеса, а работа осуществлялась исключительно в паре с внутренним зубчатым редуктором.

Некоторые же современные модели моторов, монтируемые внутри колёс, вполне могут работать без зубчатого редуктора. Это увеличивает управляемость, позволяет избежать увеличения удельного веса шасси, уменьшить риски, повышает КПД.

Преимущества и недостатки электродвигателей

Преимуществ у электродвигателей существенно больше, нежели недостатков. Более того, за счёт усовершенствования и конструктивных особенностей самих электроприводов, и инфраструктуры, связанной с зарядкой, многие вещи, которые вчера ещё казались критичными, сегодня теряют свою актуальность.

Преимущества

• Не требуется «раскачка». Крутящий момент достигает максимума непосредственно при включении. Именно по этой причине электрический двигатель электромобиля не требует наличия стартеров и сцеплений – неотъемлемых спутников ДВС.
• Удобство. Для включения заднего хода (то есть коррекции со стороны вращения мотора) достаточно поменять полярность, сложная коробка передач не требуется.
• Высокий КПД. У машин с электродвигателями он достигает 95 %.
• Независимость. На любой отметке скорости достигается максимальный показатель крутящего момента.
• У мотора – малый вес. Производители могут себе легко позволить создавать компактные автомобили.
• Есть все возможности для рекуперации энергии торможения. Если у авто с ДВС кинетическая энергия просто уходит в колодки (и стирает их), то у электромобиля в режиме рекуперации мотор может функционировать как генератор. В режиме генерации электроэнергия просто трансформируется в другую форму и быстро накапливается в АКБ. Особенно решение эффективно для транспортных средств с длинным тормозным путем. На объём генерируемой и накопленной энергии существенно влияет маршрут (рельеф, в частности наличие холмистых участков на дороге и уклон дороги).
• Снижение расходов на эксплуатацию машины. Зарядку можно производить от электросети. Это существенно дешевле, нежели использование дизеля, бензина. Выгода очевидна даже по сравнению с бензиновыми авто эконом-класса.
• Малый уровень шума.
• В большинстве случаев для мотора не требуется принудительное охлаждение.
• Экологичность. Использование транспорта с электродвигателем снижает количество выхлопных газов в воздухе.

Недостатки

Долгое время считалось, что самый большой минус использования электродвигателя – его зависимость от аккумуляторов, которые быстро выходят из строя. Теперь это неактуально. Современные батареи электрокаров, представленных в массовом выпуске, гарантируют пробег автомобиля 150-200 тыс. км. Потерял актуальность и тот фактор, что машины с электродвигателем существенно уступают бензиновым по мощности. Электротяга современных электромоторов уже не уступает ДВС.

Поэтому недостатки электродвигателей сейчас правильно свести не к недостаткам конструкции, а к плохо развитой инфраструктуре для того, чтобы подзаряжать электромобили. Если в США, Скандинавии подзарядить электрокар легко, то до недавнего момента даже в Западной и Центральной Европе с инфраструктурой для подзарядки таких машин были проблемы.

В России, Беларуси, Украине, Казахстане, пока, увы, с инфраструктурой ситуация ещё хуже. Хотя, например, в России число заправок для электрокаров с 2018 по 2020 год возросло в 3 раза, но полотно покрытия площадками для зарядки очень неоднородное. В Москве – более плотное, в регионах – слабое. Даже разрыв с такими городами-гигантами как Санкт-Петербург и Челябинск — колоссальный.

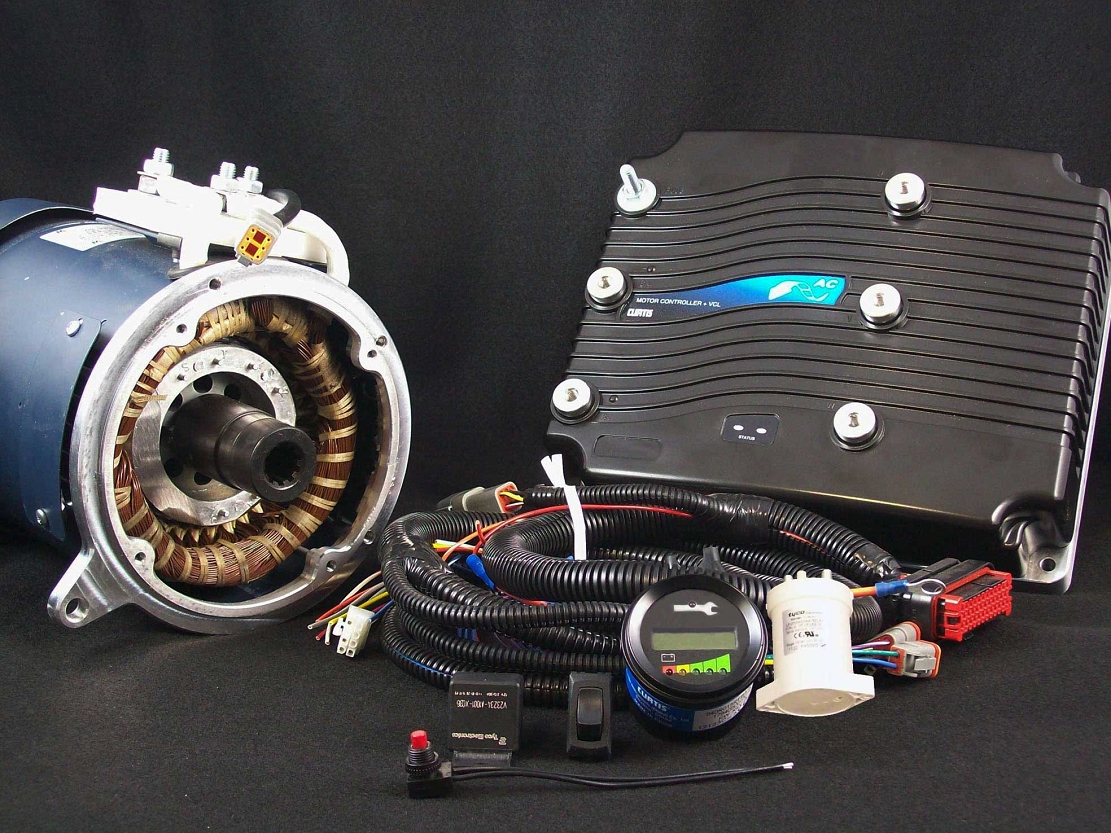

Устройство электромобиля

Рассматривая электродвигатель, важно остановиться на устройстве электромобиля в целом, изучение электродвигателя не самого по себе, а как части системы электропривода, где электродвигатель – один из его базовых компонентов, его «сердце». Но «организм», функционирует только тогда, когда в порядке все другие «органы» – части электропривода:

• Аккумуляторная батарея.
• Бортовое зарядное устройство. Его функция – обеспечение возможности заряжать аккумуляторную батарею от бытовой электрической сети.
• Трансмиссия. Распространены трансмиссия с одноступенчатым зубчатым редуктором (чаще всего встречающийся и наиболее простой вариант) и бесступенчатая трансмиссия с гидротрансформатором (для старта с места), плавно изменяющие отношение скоростей вращения и вращающих моментов мотора и ведущих колес транспортного средства во всём рабочем диапазоне скоростей и тяговых усилий.
• Инвертор. Назначение инвертора – трансформирование высокого напряжения постоянного тока аккумулятора в трехфазное напряжение переменного тока.
• Преобразователь постоянного тока. Функция – зарядка дополнительной батареи, которая используется для системы освещения, кондиционирования, аудиосистемы.
• Электронная система управления (блок управления). Отвечает за управление функциями, связанными с энергосбережением, безопасностью комфортом. В её «подчинении» – оценка заряда АКБ, оптимизация режимов движения, регулирование тяги, контроль за использованной энергией и за напряжением, управлением ускорением и рекуперативным торможением.

Аккумуляторная батарея

Аккумуляторная батарея (аккумулятор) – один из наиболее дорогих компонентов системы. По своей значимости играет такую же роль, как бензобак для ДВС. Электромобиль движется за счёт электричества, полученного от электросети во время зарядки и хранящегося в АКБ.

При этом важно помнить, что у большинства электромобилей устанавливаются одновременно два аккумулятора: один тяговой – он питает именно мотор и стартерный (как и в машинах с ДВС, он помогает системе освещения, системе подогрева). Эти аккумуляторы разные не только по назначению, но и техническим характеристикам.
Тяговый аккумулятор электрического двигателя электромобиля предназначен для питания мотора, запуска двигателя. У него нет высокого пускового тока, но он заточен на длительную работу, выдерживает большое количество циклов заряда-разряда.

Типичная тяговая АКБ – моноблочная секционная конструкция. Тяговая АКБ состоит из толстых электронных пластин – пористых сепараторов и электролитного вещества.
Самые распространенные аккумуляторы – литий-ионные. У них – наиболее высокая энергетическая плотность, не требуется обслуживание, достаточно низкий саморазряд.

Устройство и особенности гибридных систем

Свои особенности – у гибридных систем. В гибридных системах электродвигатель может рассматриваться и как «партнёр» ДВС, и как допэлемент, помогающий добиться экономии топлива и при этом повышения мощности.

Устройство «гибрида» отличается в зависимости от реализованной схемы передачи на колёса крутящего момента.

• Параллельная. Аккумуляторы передают энергию электромотору, бак – топливо для ДВС. Оба агрегата равноправны и способны создать условия для перемещения авто. Но работает такая схема только при наличии коробки передач. Параллельная схема успешно реализована у автомобиля Honda Civic. Нередко гибриды с параллельной схемой выделяют в отдельную группу и называют плагин-гибридными.

• Последовательная. Любое действие начинается с включения ДВС. Он же отвечает за последующие действия: поворот генератора для запуска электромотора, зарядку аккумуляторов.

• Последовательно-параллельная. Через планетарный редуктор соединены ДВС, электродвигатель и генератор. В зависимости от условий движения может использоваться тяга электродвигателя или ДВС. Режим выбирается программно системой управления транспортного средства. Среди хорошо известных последовательно-параллельных «гибридов» – Toyota Prius, Lexus-RX 400h.

Классический гибридный автомобиль использует интегрированный в трансмиссию электрический мотор-генератор.

При этом для получения электрической тяги у гибридных систем задействованы четыре базовых компонента:

• Мотор-генератор. Является обратимой силовой установкой. Может работать в двух режимах: непосредственно тягового мотора и генератора для зарядки высоковольтной аккумуляторной батареи. При работе в режиме мотора возможно создание крутящего момента и мощности, которых хватит для старта и движения автомобиля с выключенным ДВС, при работе устройства в режиме генератора продуцируется высоковольтная электроэнергия.
• Высоковольтные силовые кабели. Изолированные электрические кабели большого сечения. Важны для переноса энергии между компонентами высоковольтных электроцепей.
• Высоковольтные аккумуляторные батареи. Включенные в последовательную цепь аккумуляторные элементы. Позволяют накопить в батарее большой объём электроэнергии.
• Высоковольтный силовой модуль управления для управления потоком электроэнергии для движения транспортного средства на электрической тяге.

Гибридные авто открывают новые эксплуатационные возможности, с одной стороны можно быть максимально экологичным, радоваться комфортной езде и сэкономить на топливе, а с другой стороны, при разряде аккумулятора владелец авто не попадёт впросак, если невозможно подзарядить мотор: в работу вступит ДВС.

Перспективы применения электродвигателей в автомобилях

Перспективы применения электродвигателей в автомобилях напрямую связаны с тем, насколько активно будет развиваться инфраструктура. Там, где она не обеспечена, использование электрокаров действительно ограничено. Ведь без подзарядки у многих авто – малая дальность пробега.

Впрочем, даже последняя проблема активно решаемая. Немецкие и японские разработчики (компании DBM Energy, Lekker Energie, Japan Electric Vehicle Club) сумели доказать миру: потенциал у электродвигателей, аккумуляторов без подзарядки может достигать 500 -1000 тысяч километров пробега. Правда, пока что 1 000 тысяч км пробега без подзарядки возможны только в теории, а 500-600 уже на практике.

На данный момент доступность такого транспорта – на уровне инженерно-конструкторской работы, экспериментальных выпусков, но есть перспективы что их подхватят автогиганты, и не за горизонтом – серийное производство.

Перспективы применения электродвигателей в автомобилях очень тесно связаны и с политикой отдельных государств. Например, в Норвегии обладатели электромобилей освобождены от уплаты ежегодного налога на транспорт, пользования платными дорогами, паромными переправами и даже большинством парковок. С учётом того, что налоги и тарифы в Скандинавии одни из самых высоких, мотивация приобрести именно авто с электродвигателем, а не ДВС – очень высокая.

Обратите внимание, что на базе LCMS ELECTUDE есть специальный раздел “Электрический привод”, в нём подробно разбираются электродвигатели, виды электропривода, системы зарядки, особенности обслуживания транспорта с электромотором. Кроме комплексных теоретических знаний в обучающих модулях приводятся многочисленные практические примеры.

Ведущий производитель электромоторов для HDD нацелился на тяговые двигатели для электромобилей

На днях японская компания Nidec назвала себя «Теслой» среди производителей двигателей для электромобилей. По словам руководителя Nidec, всё больше и больше компаний нуждаются в совершенных электродвигателях для электрического транспорта. Компания Nidec как никто разбирается в электродвигателях и готовится начать выпускать сравнительно недорогие и качественные электродвигатели.

Пример автомобильного тягового электродвигателя Nidec (изображение компании)

Имя компании Nidec стало широко известно около десяти лет назад, когда очередное наводнение в Таиланде затопило заводы производителей жёстких дисков, а заодно и заводы Nidec, на которых собирались электродвигатели для жёстких дисков. Тогда выяснилось, что свыше 70 % электродвигателей для HDD выпускает именно эта японская компания, что не отменяет того факта, что у неё это очень хорошо получается. Поэтому действительно можно ожидать, что электродвигатели для электромобилей она тоже сможет выпускать на очень высоком уровне качества по адекватной цене.

Важно отметить, что Nidec, вопреки современным тенденциям, не боится инвестировать в Китай. В частности, недавно она открыла в Китае новый центр разработок. Более того, основными потребителями тяговых двигателей Nidec для электромобилей сегодня являются китайские компании. По словам производителя, свыше 10 из её 15 клиентов во всём мире ― это китайцы.

Компания Nidec собирается конкурировать с соперниками не только инновациями и качеством двигателей, но также и ценой. Она обещает в два раза снизить себестоимость производства электродвигателей для электромобилей и уже добилась 30-процентного снижения себестоимости. В конечном итоге Nidec собирается выпускать электродвигатели, которые будут существенно дешевле конкурирующих предложений без ухудшения эксплуатационных характеристик.

Пандемия коронавируса SARS-CoV-2 сократила спрос на электродвигатели для электромобилей, что затронуло Nidec так же, как и других производителей, но она обещает достойно выйти из кризиса. «Производство автомобилей прекратилось. Но тенденция к электрификации продолжается. Все больше и больше компаний хотят производить электромобили», ― заявил глава компании Шигенобу Нагамори (Shigenobu Nagamori).

«Мы как Tesla в бизнесе электромоторов для автомобилей», ― сказал Нагамори. Отметив, что Tesla недавно обогнала Toyota Motor по капитализации и стала самым дорогим автопроизводителем в мире, он пояснил: «Это потому что инвесторы ожидают перехода на электромобили. Мы должны подготовиться к радикальному сдвигу».

Впрочем, пандемия даже помогла Nidec. Удалённая работа увеличила спрос на ноутбуки и электродвигатели для систем охлаждения мобильных ПК. Также стали востребованы электродвигатели для масок медицинского назначения. Эти направления позволяют Nidec в целом неплохо оценивать выручку в текущем финансовом году, хотя она прогнозируется на пару процентов меньше, чем в прошлом.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Volvo выбрала завод для производства электродвигателей :: Autonews

Компания Volvo начнет собирать электромоторы на своем заводе в шведском городе Шевде. Об этом говорится в пресс-релизе бренда (имеется в распоряжении Autonews.ru). Как объяснили в компании, уже к середине текущего десятилетия на предприятии будет налажено полное собственное производство электродвигателей.

«На первом этапе на заводе в Шевде будет осуществляться только сборка электродвигателей. На более позднем компания планирует полностью реализовать производственный процесс электродвигателей», — говорится в сообщении Volvo.

На эти цели шведы планируют выделить 68 млн евро. Volvo планирует, что продажи к 2025 г. на 50% будут приходиться на электромобили. Другая половина продаж, по их плану, должна приходиться на гибриды. В настоящий момент проектирование и разработка электродвигателей компании происходят в Гетеборге (Швеция), а также в Шанхае (Китай).

Что касается обычных ДВС, то они также будут производится на заводе Шевде. Однако их выпуском теперь будет заниматься «дочка» Volvo под названием PES (Powertrain Engineering Sweden), которая объединит этот процесс с Geely.

В Volvo напомнили, что их самый первый автомобиль 1927 г. комплектовался двигателем, построенным в Шевде. В компании надеются, что теперь предприятие станет частью «захватывающего будущего» шведской компании.

В Volvo называют электрификацию частью своего комплексного плана по борьбе с изменением климата и хотят уменьшить углеродный след от своей деятельности. К 2040 году шведский автопроизводитель намерен стать климатически нейтральной компанией — помимо перехода на электрокары это означает, что Volvo будет перерабатывать и повторно использовать материалы, а также избегать выбросов углерода от своей производственной сети и других более широких операций, в том числе в цепочках поставок.

Первый электрокар шведской компании носит название XC40 Recharge P8. В России продажи этого автомобиля стартуют в следующем году. «Зеленый» кроссовер укомплектовали двумя электромоторами — по одному на каждой из осей. Суммарная мощность составляет 408 л. с. и 660 Нм крутящего момента. Разгон до сотни занимает у электрокара 4,9 секунды. Максимальная скорость — 180 км в час.

Выбор электродвигателей для электромобилей и гибридных автомобилей Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

УДК 539.3

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЕЙ ДЛЯ ЭЛЕКТРОМОБИЛЕЙ И ГИБРИДНЫХ

АВТОМОБИЛЕЙ

В. Д. Мигаль, проф., д.т.н., В. Я. Двадненко, доц., к.т.н., Харьковский национальный автомобильно-дорожный университет

Аннотация. довного збудження.

Ключов1 слова: електромобть, гiбридний автомобть, електропривiд, переваги i недолти.

SELECTION OF ELECTRIC MOTORS FOR ELECTROMOBILES AND HYBRID

VEHICLES

V. Migal, Prof., D. Sc. (Eng.), V. Dvadnenko, Assoc. Prof., Cand. Sc. (Eng.), Kharkiv National Automobile and Highway University

Abstract. An analysis of the advantages and disadvantages of traction motors of the following types: BLDC motors, variable frequency driven asynchronous motors, DC motors with separate excitation, DC motors with series excitation is presented.

Key words: electromobile, hybrid car, electric drive, advantages and disadvantages.

Введение

Эксплуатация электромобиля в городских условиях характеризуется произвольным чередованием режимов разгона, торможения и движения с установившейся скоростью, преодоления подъемов и спусков, кратковременных стоянок (заторы, светофоры, перекрестки) и «случайной» нагрузки на систему тягового электропривода. В этих условиях электромобиль работает практически при постоянном изменении управляющего воздействия на системы автоматического регулирования (САР), которые взаимодействуют

с аккумуляторной батареей, преобразователями частоты и напряжения и с электрической машиной.

На рис. 1 приведены экспериментально снятые параметры движения электромобиля в городских условиях. САР позволяют уменьшить неблагоприятное воздействие на электромобиль переходных процессов и имеющихся нелинейных характеристик, обусловленных наличием ферромагнитных материалов в электродвигателе. Кроме того, возможность рекуперативного торможения с помощью электрической машины позволяет вернуть некоторую часть.

Рис. 1. Параметры движения электромобиля в городских условиях

энергии торможения в тяговый аккумулятор и существенно уменьшить как нагрев, так и износ тормозных колодок, тормозных дисков или тормозных барабанов.

Анализ публикаций

Анализ существующих отечественных и зарубежных разработок показал [1-4], что практическое применение в электромобилях получили электроприводы следующих типов: вентильные электродвигатели (ВЭД), асинхронные частотно-управляемые (АЧУЭД), ЭД постоянного тока с независимым возбуждением (ПН) и ЭД постоянного тока с последовательным возбуждением (ПП). Сопоставление достоинств и недостатков этих двигателей с учетом эксплуатационных требований дает следующие результаты. Наиболее высокий КПД имеют ВЭД. КПД ЭД постоянного тока и асинхронных ЭД примерно равны, однако в последнее время АЧУЭД, имеющие электрические машины с малым скольжением и более точное электронное управление на основе специализированных быстродействующих микроконтроллеров с

набором соответствующих датчиков (векторное управление), достигают КПД, сравнимый с КПД ВЭД.

Цель и постановка задачи

Целью исследования является выбор электропривода электромобиля или гибридного автомобиля, позволяющего получить заданные технические, экологические и эксплуатационные качества электромобиля. Методами исследований являются: анализ, сопоставление и обобщение.

Выбор тягового электродвигателя для электромобиля и для гибридного автомобиля

Вентильные электродвигатели применяют в большинстве современных гибридных автомобилей и электромобилей. ВЭД представляет собой синхронную электрическую машину, снабженную датчиками положения ротора, запитываемую через инвертор на основе современных силовых электронных ключей и управляемую по оптимальным алгоритмам с помощью микроконтроллера с использованием минимум двух САР: по положению ротора и по предельному фазному току. Иногда добавляют САР по угловой скорости (круиз-контроль).

Синхронные электрические машины бывают с возбуждением от постоянных магнитов и с электромагнитным возбуждением. Наиболее широко применяют ВЭД на основе синхронной электрической машины с высококоэрцитивными постоянными магнитами на роторе. Такие ВЭД имеют более высокий КПД и лучшие электрические характеристики. Однако они имеют высокую стоимость. Кроме того, недостатком таких ВЭД является малый диапазон скоростей вращения ротора. Поскольку скорость идеального холостого хода пропорциональна напряжению питания якоря и обратно пропорциональна магнитному потоку возбуждения ротора, для расширения скоростного диапазона, при невозможности управлять магнитным потоком, требуется увеличение напряжения питания.

Относительно недорогими и широко распространенными являются синхронные электрические машины с электромагнитным возбуждением, поскольку они применяются в качестве генераторов переменного тока, в

том числе и в качестве автомобильных генераторов. Именно этот тип электрических машин был выбран для изготовления ВЭД тягового электропривода базового автомобиля, переоборудованного в гибридный [5].

Несмотря на несколько худшие значения КПД, ВЭД на основе синхронной электрической машины с электромагнитным возбуждением, помимо невысокой стоимости, имеет ряд других важных преимуществ. Среди них — возможность организовать регулирование оборотов во второй зоне электродвигателя посредством управления потоком возбуждения. При фиксированном напряжении питания это позволяет расширить рабочий диапазон скоростей вращения ротора, а значит, увеличить передаточное число от ВЭД к ведущим колесам. В результате удаётся повысить пусковой вращающий момент и сохранить требуемую максимальную скорость. Вторым преимуществом использования ВЭД с электромагнитным возбуждением является существенно меньший тормозной момент в обесточенном состоянии, что улучшает накат гибридного автомобиля. Третье преимущество — возможность простого и эффективного управления ВЭД в режиме генератора путем регулировки сравнительно небольшого тока возбуждения. Четвертое преимущество -возможность работы без перенапряжения силовой электроники при угловой скорости, намного превосходящей угловую скорость идеального холостого хода. Такой режим необходим в гибридных автомобилях во время принудительного холостого хода ВЭД при движении автомобиля с помощью ДВС на высокой скорости. Действительно, ВЭД с постоянными магнитами имеет ЭДС вращения, пропорциональную угловой скорости, следовательно, ВЭД с постоянными магнитами должен иметь силовые ключи с рабочим напряжением, в 3-4 раза большим, чем напряжение тяговой батареи. Это приводит к существенному увеличению стоимости инвертора и снижению его КПД. В ВЭД с электромагнитным возбуждением при выключении тока обмотки возбуждения перенапряжение не возникает, поэтому рабочее напряжение ключей должно быть только примерно на 20 % выше рабочего напряжения тяговой батареи [6].

Следовательно, выбор параметров тяговых ЭД не может рассматриваться изолированно вне всей энергетической системы: аккумуля-

торная батарея — преобразователь-инвертор частоты — двигатель.

При проектировании тяговых электродвигателей используют различные критерии оптимальности, например: минимум стоимости, минимум массы, минимум проводниковых материалов, минимум потерь или максимум КПД, минимальные виброшумовые характеристики и др. Для тягового двигателя электромобиля или гибридного автомобиля критерием оптимальности могут быть минимальные потери, так как таким образом увеличивается пробег электромобиля в течение одного цикла разряда аккумуляторной батареи (АБ). Решающим критерием при выборе типа электропривода является наиболее полное использование энергии АБ. Электрическое торможение с рекуперацией энергии в АБ наиболее просто и эффективно достигается в ВЭД и ПН. В АЧУЭД осуществление этого режима затруднено, особенно в области низких частот вращения. В транспортных средствах с ПП рекуперацию не применяют.

Для оптимизации регулирования требуется возможность независимого изменения тока и потока ЭД. В полной мере такая возможность имеется в ПН, а также в ВЭД с электромагнитным возбуждением. В АЧУЭД независимое изменение тока и напряжения возможно в весьма ограниченных пределах, а в ПП связано с техническими трудностями. ВЭД и АЧУЭД имеют существенные преимущества по сравнению с ЭД постоянного тока, по массогабаритным показателям имеют существенно меньшую стоимость электрической машины, во много раз больший ресурс и надежность, практически не нуждаются в обслуживании, имеют возможность перехода двигателя в генераторный режим (режим рекуперативного торможения электромобиля). Однако СУ АЧУЭД по показателям регулирования может уступать СУ ВЭД и имеет пока более высокую стоимость. Несколько меньшую стоимость имеют СУ ПН и ПП, но у них более сложно осуществляется реверс. Наиболее сложным является выбор оптимальных параметров элементов тягового электродвигателя электромобиля. Критерием оптимальности служит, как правило, достижение максимального пробега L или максимальной полезной транспортной работы А = L•mn, где тп — масса перевозимого груза, а также оптимизация закона регулирования ЭД с целью возврата возможно

большей части запасенной при разгоне электромобиля кинетической энергии в АБ в ходе электрического рекуперативного торможения. Асинхронный двигатель с короткоза-мкнутым ротором при работе от статического преобразователя частоты-напряжения сочетает достоинства наиболее простой тяговой электрической машины переменного тока с хорошими пусковыми и регулировочными свойствами двигателя постоянного тока. Для этого он должен быть спроектирован с соблюдением всех требований, предъявляемых к тяговым электрическим машинам: обеспечением защиты от воздействия окружающей среды, с современными подшипниками, не требующей замены или добавления смазки в течение 30000-50000 часов. Асинхронный двигатель позволяет практически полностью исключить техническое обслуживание в течение назначенного безопасного ресурса автомобиля. При питании электродвигателя от аккумуляторной батареи через преобразователь частоты и напряжения (инвертор) в выражении М/Р (минимальная масса/электромагнитная мощность) необходимо учитывать массу электронного блока и потери в этом блоке. Увеличение массы двигателя обычно не служит препятствием при проектировании электропривода электромобиля, так как масса двигателя обычно не превышает 2-5 % полной массы электромобиля и несоизмеримо меньше массы аккумуляторной батареи. КПД новых серий тяговых двигателей повышают по сравнению с выпускаемыми ранее двигателями за счет увеличения расхода меди и стали в том же объеме, уменьшения воздушного зазора в системе ротор-статор, повышения коэффициента заполнения пазов якоря медью. Дальнейшее совершенствование ТАБ, а также тягового электропривода позволит значительно улучшить технико-

эксплуатационные характеристики электромобилей и обеспечит их широкое распространение.

Выводы

Выбор электродвигателей для электромобилей и гибридных автомобилей должен рассматриваться с учетом всей энергетической системы и условий эксплуатации автомобиля. Тяговые коллекторные двигатели постоянного тока в новых разработках электромобилей и гибридных автомобилей не

применяют, поскольку их высокая стоимость и эксплуатационные недостатки не могут быть компенсированы несколько более низкой стоимостью силового электронного управляющего блока. По сравнению с ними ВЭД и АЧУЭД имеют значительные преимущества по массогабаритным показателям, КПД и затратам на техническое обслуживание.

Литература

1. Косой Ю.М. Некоторые особенности проектирования асинхронных двигателей для электромобилей / Ю.М. Косой // Труды ВНИИЭМ. Вопросы проектирования и исследования специальных машин. — 1984. — Том 5. — С. 64-69.

2. Богдан Н.В. Троллейбус. Теория, конструирование, расчет / Н.В. Богдан, Ю.Е. Атаманов, А.И. Сафонов. — Минск: Ураджай, 1999. — 262 с.

3. Доржинкевич И.Б. Особенности применения тягового электродвигателя в системе электропривода электромобиля / И.Б. Доржинкевич, А.А. Максимчук,

A.С. Ройтман // Труды ВНИИЭМ. Вопросы проектирования и исследования специальных машин. — 1984. — Том 5. -С.70-75.

4. Пбридш автомобш / О.В. Бажинов, О.П. Смирнов, С.А. Серков та ш.; за заг. ред. О.В. Бажинова. — Х.: ХНАДУ, 2008. — 328 с.

5. Синергетичний автомобшь. Теорiя и практика / О.В. Бажинов, О.П. Смирнов, С.А. Серков, В.Я. Двадненко; за заг. ред. О.В. Бажинова. — Х.: ХНАДУ, 2011. — 236 с.

6. Двадненко В. Я. Особенности двухзоно-вого регулирования вентильного электропривода гибридного автомобиля /

B. Я. Двадненко, С. А. Сериков // Перспективы развития автомобилей. Развитие транспортных средств с альтернативными энергоустановками: материалы 75-ой Международной научно-технической конференции ААИ 14.1115.11.2011. — Тольятти, Россия. — 2011.

Рецензент: А.В. Бажинов профессор, д.т.н., ХНАДУ.

Статья поступила в редакцию 3 октября 2016 г.

Ремонт и замена электродвигателей автомобиля в ЮАО, СВАО, САО и ЦАО г. Москвы

Автосервис «Эвис-Моторс» возьмется за ремонт электродвигателей в ЮАО, СВАО, САО и ЦАО г. Москвы. Мы отлично знакомы с автоэлектрикой, поэтому устранить поломку для нас не составит труда.

Наиболее частые причины поломки:

Причинами неисправностей автомобильных электродвигателей могут стать низкое качество топлива, приводящее к перегреву, перегрузка, плохие запчасти или естественный износ. Верными признаками того, что моторчик неисправен, являются неприятный запах и посторонние шумы.

Чтобы определить работоспособность электродвигателя, необходимо потянуть на себя подрулевой рычаг. Механизм не нуждается в ремонте, если при этом появился характерный звук. Однако некоторые модели авто оснащены защитой от перегрузки, что осложняет диагностику поломки подобным методом. Именно поэтому лучше не терять время в попытках выявить дефект самостоятельно и сразу обращаться к профессионалам.

Замена моторчика омывателя лобового стекла производится в несколько этапов:

1. Отключается электропитание.

2. От моторчика отсоединяются провода, идущие к нему от аккумулятора.

3. Из системы удаляется жидкость и электромоторчик извлекается из бачка. При этом сам бачок демонтируется не всегда.

4. Отсоединяются все трубки.

5. Электродвигатель очищается, ремонтируется или заменяется на новый.

6. Выполняется сборка системы и заливается жидкость.

Почему стоит доверить ремонт автосервису «Эвис-Моторс»?

При заказе ремонта у нас мастера проверят состояние насоса, форсунок, щеток, подшипников, ротора, изоляции проводов, обмотки, реле стеклоочистителя. Отдельно нашими специалистами может быть проведена замена форсунок омывателя лобового стекла.

Предварительные цены представлены в прайс-листе. Итоговая стоимость ремонта или замены механизмов будет определена мастером после осмотра вашего автомобиля.

Вы можете приехать наиболее удобный для вас автотехцентр. «Эвис-Моторс» располагается в двух округах Москвы: ЦАО — м. Павелецкая/ м. Тульская, СВАО — м. Владыкино.

Возможно Вас также заинтересуют следующие виды ремонта электрооборудования:

Мы осуществляем ремонт электродвигателей в ЮАО, СВАО, САО и ЦАО г. Москвы следующих марок авто:

Acura

Alfa Romeo

Audi

BMW

Cadillac

Chery

Chevrolet

Chrysler

Citroen

Daewoo

Dodge

Fiat

Ford

Geely

Great Wall

Honda

Hyundai

Infiniti

Jeep

KIA

Land Rover

Lexus

Lifan

Mazda

Mercedes

Mini

Mitsubishi

Nissan

Opel

Peugeot

Porsche

Renault

Seat

Skoda

SsangYong

Subaru

Suzuki

Toyota

Volkswagen

Volvo

Все, что нужно знать об электромоторе Tesla

Как выглядит электрический двигатель Tesla?

Любой знаток автомобильной марки Tesla знает, что название компании выбрано не случайно. Tesla Motors (Тесла Моторс) названа в честь создателя двигателя Николы Тесла, жившего в 19 веке. Практически каждый автомобиль, который производит компания Tesla – от родстера до модели S и Х, оснащается 3-фазным асинхронным двигателем переменного тока, концепцию которого и придумал легендарный изобретатель.



В течение десятилетий после изобретения электродвигатель Николы Тесла работал от стационарной 3-фазной электрической розетки переменного тока. Примерно в 1990 году инженер-индивидуалист Алан Коккони разработал один из ранних портативных инверторов –устройство, которое превращает постоянный ток (DC) в батарее электромобиля в переменный ток (AC), необходимый для работы асинхронного двигателя.



Смотрите также: Почему Tesla Model S не подходит для спортивного использования?



Комбинация инвертор/электродвигатель была впервые использована на электроавтомобиле General Motors EV1. Позже итальянский физик Джузеппе Коккони создал улучшенную версию этой трансмиссии, которая появилась на автомобиле AC Propulsion Tzero. Но до серийного производства этого автомобиля не дошло. Зато на эту электромашину обратил внимание будущий соучредитель компании Tesla Motors Мартин Эберхард, основавший компанию в честь великого физика Николы Тесла вместе с Марком Тарпеннингом, к которым позже присоединился Илон Маск.





В итоге компания Tesla получила лицензию на технологию электромотора автомобиля tZERO для своего родстера. Так на автомобилях Tesla появился асинхронный двигатель, который, кстати, претерпел ряд изменений и улучшений.



Прелесть асинхронного двигателя в том, что он не требует постоянных магнитов. Постоянные магниты достаточной мощности для вращения двигателя электроавтомобиля обычно изготовлены из редкоземельных материалов. А, как известно, редкоземельные магниты имеют огромную первоначальную стоимость. Также такие магниты имеют свойство размагничиваться. Но главное, что цены на редкоземельные материалы зависят от их добычи, что приводит к большим биржевым колебаниям цен.



Смотрите также: Электромоторы под капотом старых автомобилей: Легко



Благодаря же транзисторам асинхронный двигатель можно использовать с обычными магнитами. В асинхронном моторе используются электромагниты (катушки проволоки и т. д.), которые можно включать и выключать или переключать много раз в секунду благодаря транзисторам с эзотерическими названиями, такими как дополнительный полевой транзистор на основе оксида металла (MOS) -FET) или биполярный транзистор с изолированным затвором (IGBT).



Асинхронный двигатель, конечно, потрясающий мотор. Но не идеальный. В двигателе Tesla используется дорогостоящий и сложный в изготовлении ротор, изготовленный из меди. А благодаря особенности работы асинхронных двигателей ротор имеет тенденцию нагреваться и даже перегреваться. Тепло – это потраченная впустую энергия (известная как потеря i ² r). В электроавтомобиле это имеет огромное значение. Асинхронный электромотор также не так эффективен на низких скоростях, в отличие от других двигателей. Поэтому эта технология открыта для новых решений, которые бы привели к созданию более эффективных электродвигателей, а также к снижению затрат себестоимости.



Фото Ebay



В зависимости от модели автомобили Tesla оснащаются одним или двумя электродвигателями. Например, заднеприводная модель Tesla Model S оснащается 3-фазным 4-полюсным асинхронным двигателем (вверху справа). Электроника привода инвертора (слева). Редуктор 9.73:1 и задний дифференциал (в центре) собраны в одну маслонаполненную часть, расположенную в задней части машины. Задние колеса приводятся в движение непосредственно этим устройством.



В машине нет сцепления и трансмиссии (нет переключения передач, нет режима «Нейтраль»). Можно запустить двигатель «вперед» для движения вперед и «назад» для движения назад. Питание ~ 400 В пост. тока поступает от аккумуляторной батареи через два тяжелых оранжевых кабеля, подходящих к инвертору, где он преобразует электричество в 3-фазный переменный ток.



Полноприводные модели Tesla Model S оснащены аналогичным передним приводом со вторым асинхронным двигателем и редуктором 8.28:1, который и приводит непосредственно в движение передние колеса.



В Tesla Model 3 на задних колесах используется вот этот двигатель:



Фото Ebay



Этот трехфазный 6-полюсный двигатель с постоянным магнитом с переключаемым сопротивлением (справа), электроникой привода инвертора (слева), редуктором 9:1 и задним дифференциалом (в центре) собран в едином блоке, который и вращает задние колеса.



В моделях с полным приводом в Tesla Model 3 используется 3-фазный 4-полюсный асинхронный двигатель и редуктор, которые непосредственно и приводят передние колеса в движение. На скоростях этот асинхронный мотор немного более эффективный, чем задний двигатель PM-SR. Именно поэтому он используется для обеспечения большей части крутящего момента.



Двигатель PMSR заднего привода Tesla модели 3 (статор и ротор) (технология Bloomberg). Трехфазный 6-полюсный двигатель с постоянным магнитом и переключаемым сопротивлением (PM-SRM) имеет даже более высокую производительность и эффективность, чем асинхронные двигатели, используемые в других автомобилях Tesla.



Ротор двигателя PMSR заднего привода Tesla Model 3 (технология Bloomberg)



Статор PMSR заднего привода Tesla Model 3 (технология Bloomberg)





Двигатели, технические характеристики комплектаций Jaguar I-PACE: обзор, производительность, электродвигатели

Представлены автомобили Jaguar из общего модельного ряда. Спецификации, опции и их доступность зависят от рынка. Уточняйте информацию у официального дилера Jaguar. Указаны официальные данные по результатам испытаний в ЕС. Только для сравнения. Фактические значения могут отличаться.

Гарантия на аккумуляторную батарею емкостью 90 кВтч, устанавливаемую на автомобили I-PACE, покрывает 8 лет или 160 000 км пробега (в зависимости от того, что наступит раньше). Она подлежит замене в случае обнаружения производственного дефекта или снижения работоспособности до 70%, подтвержденного сертифицированным дилером Jaguar.

Процедура WLTP (всемирный измерительный ездовой цикл) — новый способ определения уровня топливной эффективности, энергопотребления, запаса хода и объема выбросов автомобилей на территории Европы, внедренный в 2017 году.

Показатели запаса хода TEL (низкое значение проверки экономичности) и TEH (высокое значение проверки экономичности) приведены по результатам измерительных процедур WLTP. TEL — самые низкие / наиболее экономичные показатели (при наличии минимального количества опций). TEH — самые высокие / наименее экономичные показатели (при наличии максимального количества опций). В соответствии с требованиями WLTP, если различие между TEL и TEH по уровню выбросов CO2 составляет менее 5 г, указывается только значение TEH.

*** Комбинированное потребление WLTP кВтч / 100 км.
****Dry: объем определен путем измерения с использованием твердых блоков (200 мм x 50 мм x 100 мм), отвечающих требованиям VDA.
****Wet: объем определен путем моделирования заполнения багажного отделения жидкостью.

Для автомобилей с электродвигателем в соответствии с Правилами ЕЭК ООН №85 может применяться 2 метода измерения мощности.

^††172 кВт / 234 л.с. — официальные данные по нормативам испытаний систем электротяги, которые отражают показатель максимальная 30-минутная мощность суммарно от 2 электрических двигателей.
294 кВт / 400 л.с. — максимальная мощность, соответствующая традиционным измерениям полезной мощности для автомобилей с двигателем внутреннего сгорания (ДВС).В регистрационных документах автомобилей, сертифицированных для Таможенного союза, будет указан показатель 234 л.с.

Максимальная полезная мощность означает максимальное значение полезной мощности, измеренное при полной нагрузке двигателя.Максимальная 30-минутная мощность означает максимальную полезную мощность системы электротяги при напряжении постоянного тока, которая определяется в соответствии с пунктом 5.3.1 Правил и которую система тяги может обеспечивать в среднем в течение 30-минутного периода. Jaguar I-PACE, одна из последних премьер компании Jaguar Land Rover, является полностью электрическим автомобилем. Эта модель оснащается двумя одинаковыми электромоторами, по одному для привода передних и задних колес соответственно.

Совокупная максимальная полезная мощность Jaguar I-PACE составляет 400 л.с. – именно этот показатель фигурирует во всех официальных глобальных материалах, посвященных модели. Компания Jaguar Land Rover Россия, функционирующая в рамках правил и законов Российской Федерации, руководствуется локальными нормативами при определении мощности электрокаров. Так, в соответствии с приложением 14 к Техническому регламенту Таможенного союза 018/2011 в приложении 1 к ОТТС указываются характеристики электромотора, соответствующие максимальной 30-минутной мощности. Исходя из обязательств компаний, работающих в России – стране-члене Таможенного союза, российское подразделение Jaguar Land Rover указывает в регистрационных документах максимальную 30-минутную мощность Jaguar I-PACE, которая составляет 234 л.с.

различных типов двигателей, используемых в электромобилях

Электромобили не являются чем-то новым для этого мира, но с технологическим прогрессом и повышенным вниманием к контролю за загрязнением окружающей среды он стал залогом мобильности будущего. Основным элементом электромобиля, помимо аккумуляторов электромобилей, который заменяет двигатели внутреннего сгорания, является электродвигатель . Быстрое развитие в области силовой электроники и методов управления создало пространство для различных типов электродвигателей, которые будут использоваться в электромобилях.Электродвигатели, используемые в автомобилях, должны обладать такими характеристиками, как высокий пусковой момент, высокая удельная мощность, хороший КПД и т. Д.

Различные типы электродвигателей, используемых в электромобилях

1. Двигатель серии постоянного тока
2. Бесщеточный двигатель постоянного тока
3. Синхронный двигатель с постоянными магнитами (PMSM)
4. Трехфазные асинхронные двигатели переменного тока
5. Электродвигатели с регулируемым сопротивлением (SRM)

1.Двигатель серии постоянного тока

Высокий пусковой момент двигателя серии постоянного тока делает его подходящим вариантом для тягового применения. Это был наиболее широко используемый двигатель для тяги в начале 1900-х годов. Преимущества этого двигателя — легкое регулирование скорости, а также способность выдерживать резкое увеличение нагрузки. Все эти характеристики делают его идеальным тяговым двигателем. Главный недостаток двигателей постоянного тока — это высокие эксплуатационные расходы из-за щеток и коммутаторов. Эти двигатели используются на индийских железных дорогах.Этот двигатель относится к категории щеточных двигателей постоянного тока.

2. Бесщеточные двигатели постоянного тока

Аналогичен двигателям постоянного тока с постоянными магнитами. Он называется бесщеточным, потому что в нем нет коммутатора и щеточного устройства. Коммутация в этом двигателе осуществляется электронным способом, поскольку двигатели с BLDC не требуют обслуживания. Двигатели BLDC имеют тяговые характеристики, такие как высокий пусковой момент, высокий КПД около 95-98% и т. Д. Двигатели BLDC подходят для проектирования с высокой удельной мощностью.Двигатели BLDC являются наиболее предпочтительными двигателями для применения в электромобилях из-за их тяговых характеристик. Вы можете узнать больше о двигателях BLDC, сравнив их с обычным щеточным двигателем.

Двигатели BLDC также имеют два типа:

и. Двигатель BLDC внешнего бегунка:

В этом типе ротор двигателя находится снаружи, а статор находится внутри. Его также называют как Hub motors , потому что колесо напрямую связано с внешним ротором.Для двигателей этого типа не требуется внешняя зубчатая передача. В некоторых случаях сам двигатель имеет встроенные планетарные передачи. Этот двигатель делает автомобиль менее громоздким, поскольку не требует какой-либо системы передач. Это также устраняет необходимость в пространстве для установки двигателя. Существует ограничение на размеры двигателя, которое ограничивает выходную мощность во встроенной конфигурации. Этот двигатель широко используется производителями электрических велосипедов, такими как Hullikal, Tronx, Spero, легкие велосипеды и т. Д. Он также используется производителями двухколесных транспортных средств, такими как 22 Motors, NDS Eco Motors и т. Д.

ii. Внутренний двигатель BLDC:

В этом типе ротор двигателя находится внутри, а статор — снаружи, как у обычных двигателей. Этим моторам требуется внешняя система трансмиссии для передачи мощности на колеса, из-за этого конфигурация внешнего колеса немного громоздка по сравнению с конфигурацией внутреннего колеса. Многие производители трехколесных транспортных средств, такие как Goenka Electric Motors, Speego Vehicles, Kinetic Green, Volta Automotive, используют двигатели BLDC.Производители скутеров с низкими и средними характеристиками также используют двигатели BLDC для приведения в движение.

Именно по этим причинам он широко используется в электромобилях. Главный недостаток — высокая стоимость за счет постоянных магнитов. Перегрузка двигателя сверх определенного предела сокращает срок службы постоянных магнитов из-за тепловых условий.

3. Синхронный двигатель с постоянными магнитами (PMSM)

Этот двигатель также похож на двигатель BLDC, который имеет постоянные магниты на роторе .Подобно двигателям BLDC, эти двигатели также обладают такими тяговыми характеристиками, как высокая удельная мощность и высокий КПД. Разница в том, что PMSM имеет синусоидальную обратную ЭДС, тогда как BLDC имеет трапециевидную обратную ЭДС. Синхронные двигатели с постоянным магнитом доступны для более высоких мощностей. PMSM — лучший выбор для высокопроизводительных приложений, таких как автомобили, автобусы. Несмотря на высокую стоимость, PMSM составляет жесткую конкуренцию асинхронным двигателям из-за большей эффективности, чем у последних. PMSM также дороже, чем двигатели BLDC. Большинство производителей автомобилей используют двигатели PMSM для своих гибридных и электромобилей . Например, Toyota Prius, Chevrolet Bolt EV, Ford Focus Electric, нулевые мотоциклы S / SR, Nissan Leaf, Hinda Accord, BMW i3 и т. Д. Используют двигатель PMSM для приведения в движение.

4. Трехфазные асинхронные двигатели переменного тока

Асинхронные двигатели не имеют высокого пускового момента, как двигатели серии постоянного тока при фиксированном напряжении и работе с фиксированной частотой.Но эту характеристику можно изменить, используя различные методы контроля, такие как методы FOC или v / f. При использовании этих методов управления максимальный крутящий момент становится доступным при запуске двигателя, который подходит для тягового приложения. Асинхронные двигатели с короткозамкнутым ротором имеют долгий срок службы из-за меньшего количества обслуживания. Асинхронные двигатели могут иметь КПД 92-95%. Недостатком асинхронного двигателя является то, что он требует сложной схемы инвертора и затрудняет управление двигателем .

В двигателях с постоянными магнитами магниты вносят вклад в плотность магнитного потока B. Следовательно, регулировка значения B в асинхронных двигателях проще по сравнению с двигателями с постоянными магнитами. Это связано с тем, что в асинхронных двигателях значение B можно регулировать путем изменения напряжения и частоты (V / f) в зависимости от требований к крутящему моменту. Это помогает снизить потери, что, в свою очередь, повышает эффективность.

Tesla Model S — лучший пример, подтверждающий высокую производительность асинхронных двигателей по сравнению с их аналогами.Выбирая асинхронные двигатели, Тесла, возможно, хотел избавиться от зависимости от постоянных магнитов. Даже Mahindra Reva e2o использует трехфазный асинхронный двигатель в качестве двигателя. Крупные производители автомобилей, такие как TATA motors, планируют использовать асинхронные двигатели в своих автомобилях и автобусах. Производитель двухколесных мотоциклов TVS motors представит электрический скутер, в котором в качестве силовой установки используется асинхронный двигатель. Асинхронные двигатели являются предпочтительным выбором для электромобилей, ориентированных на производительность, из-за их низкой стоимости.Другое преимущество состоит в том, что он может выдерживать суровые условия окружающей среды. Благодаря этим преимуществам индийские железные дороги начали заменять свои двигатели постоянного тока асинхронными двигателями переменного тока.

5. Электродвигатели с регулируемым сопротивлением (SRM)

Электродвигатели с регулируемым сопротивлением — это категория электродвигателей с переменным сопротивлением и двойным сопротивлением. Электродвигатели с регулируемым сопротивлением имеют простую конструкцию и надежны. Ротор SRM представляет собой кусок многослойной стали без обмоток или постоянных магнитов на нем .Это снижает инерцию ротора, что способствует быстрому ускорению. Надежный характер SRM делает его подходящим для высокоскоростных приложений. SRM также предлагает высокую удельную мощность, которая является некоторыми необходимыми характеристиками электромобилей. Поскольку выделяемое тепло в основном ограничивается статором, двигатель легче охладить. Самым большим недостатком SRM является сложность управления и увеличение схемы переключения . Он также имеет некоторые проблемы с шумом. Как только SRM выйдет на коммерческий рынок, в будущем он сможет заменить PMSM и асинхронные двигатели.

Рекомендации по выбору правильного двигателя для вашего электромобиля

Для выбора соответствующих двигателей электромобилей необходимо сначала перечислить требования к характеристикам, которым должно соответствовать транспортное средство, условиям эксплуатации и связанным с ними затратам. Например, для картинговых автомобилей и двухколесных транспортных средств, требующих меньшей мощности (в основном менее 3 кВт) при невысокой стоимости, хорошо использовать моторы-концентраторы BLDC. Для трехколесных и двухколесных транспортных средств также хорошо выбрать двигатели BLDC с внешней зубчатой ​​передачей или без нее.Для мощных двигателей, таких как высокопроизводительные двухколесные автомобили, автомобили, автобусы, грузовики, идеальным выбором будут двигатели PMSM или асинхронные двигатели. После того, как синхронный реактивный двигатель и реактивный реактивный двигатель станут экономически эффективными как PMSM или асинхронные двигатели, можно будет иметь больше вариантов типов двигателей для применения в электромобилях.

Hunstable Electric Turbine обещает гораздо больше мощности от электродвигателя сопоставимых размеров

За последние два года компании обещали электродвигатели с гораздо большей плотностью крутящего момента, измеряемой в киловаттах на килограмм.Avid заявил, что его двигатель Evo Axial Flux обеспечивает «одну из самых высоких полезной мощности и плотности крутящего момента среди всех двигателей электромобилей, доступных сегодня на рынке». Equipmake заявляет, что его двигатели развивают «лучшую в своем классе удельную мощность». Модель Yasa утверждает, что ее электродвигатели «… обеспечивают самую высокую удельную мощность / крутящий момент, доступную в своей категории».

Войдите в Linear Labs, заявив, что у нее есть двигатель, который всех превзойдет. Компания объявляет о своей Hunstable Electric Turbine (HET), возможно, с непреднамеренными оттенками Ayn Rand, « The Motor of the World .”

Компания сообщила Autoblog : «Определяющая характеристика этого двигателя [заключается] в том, что] при очень низких оборотах… [для] того же размера, того же веса, того же объема и того же количества энергии, потребляемой двигателем, мы будем всегда производят — как минимум, иногда больше, но как минимум — в два-три раза превышающий выходной крутящий момент любого электродвигателя в мире, и это достигается с высокой эффективностью во всем диапазоне крутящего момента и скорости ».

«Hunstable» исходит от двух руководителей: Фреда Ханстейбла, инженера, который годами проектировал электрическую инфраструктуру для атомных электростанций в США; и Брэд Ханстейбл, сын Фреда и бывший технический предприниматель, который помог основать потоковый сервис Ustream, проданный IBM в 2016 году за 150 миллионов долларов.

Linear Labs начиналась как проект отца и сына по созданию линейного генератора вокруг вала старомодной ветряной мельницы, который обеспечивал бы надежную электроэнергию (а также чистую воду) бедным общинам. Задача заключалась в разработке генератора, способного производить достаточную мощность за счет низкоскоростного возвратно-поступательного движения вала с высоким крутящим моментом. Брэд сказал, что его отец взломал код около четырех лет назад, что привело к «линейному генератору, производившему огромное количество электроэнергии из медленно вращающейся ветряной мельницы.«Более того, прорыв был модульным, что привело к созданию семейства двигателей, на которое было выдано 25 патентов.

Что такое электрическая турбина Hunstable?

Электродвигатели

вступили во второе столетие своего существования, практически не изменившись с года. Никола Тесла запатентовал свои инновации с современным трехфазным четырехполюсным асинхронным двигателем между 1886 и 1889 годами. известные как обмотки и магниты — способ взаимодействия этих компонентов немного отличается.В двигателе с радиальным магнитным потоком один компонент вращается внутри другого — представьте, что маленькая банка вращается внутри более крупной стационарной. В конструкции с осевым потоком компоненты вращаются рядом друг с другом, как два маховика между центральной неподвижной пластиной.

Как правило, способ создать больший крутящий момент состоит в том, чтобы направить больший ток в двигатель или построить двигатель большего размера. Linear Labs нашла другой способ: объединив осевые и радиальные магнитные потоки в одном двигателе.

Иллюстрации Linear Labs

HET — это четыре ротора, окружающие статор.Центральный ротор вращается внутри статора, создавая один источник магнитного потока. Второй ротор вращается вне статора, создавая второй источник магнитного потока. Два дополнительных ротора расположены на левом и правом концах статора, по сути, образуя двигатель AF. Это еще два источника потока, всего четыре. По сути, это два концентрических радиальных двигателя с двумя осевыми.

Linear Labs утверждает, что все HET создают крутящий момент в направлении движения ротора. В рекламном видео Фред Ханстейбл сказал: «Мы называем это окружным потоком, что-то вроде туннеля крутящего момента.”

Создание большего крутящего момента в заданном объеме и движение всего этого крутящего момента в направлении движения ротора, как утверждает Hunstables, «в два-три раза больше крутящего момента для этого диапазона размеров по сравнению с любым другим двигателем. Неважно, что это за [двигатель], мы всегда его производим больше, чем у нас ».

Кроме того, за счет использования дискретных прямоугольных катушек, вставленных в полюса статора, HET требуется на 30% меньше меди, чем двигателю аналогичного размера. В конструкции также отсутствуют концевые обмотки — отрезки меди, которые лежат вне статора в типичном двигателе, генерируя бесполезное магнитное поле и тепло.

Иллюстрация Linear Labs

Что HET может означать для электромобилей будущего

На данный момент Linear Labs подписала сделки с производителем скутеров, со шведской фирмой, производящей системы электропривода Abtery , и с неназванной фирмой, проектирующей гиперкар, который будет выпущен в течение двух лет с использованием четырех HET. Тем не менее, Брэд Ханстейбл считает, что HET может найти применение в сфере электромобилей, поскольку крутящий момент HET достигается на оборотах, соответствующих конечному использованию.Современные электромоторы вращаются намного быстрее, чем колеса, поэтому в большинстве электромобилей используется редуктор для соединения двигателя, вращающегося со скоростью несколько тысяч оборотов в минуту, с колесами, вращающимися со скоростью от 1 до 1800 оборотов в минуту. Если HET генерирует необходимый крутящий момент при оборотах, соответствующих скорости вращения колес, автопроизводитель теоретически может отказаться от понижающей передачи, уменьшив вес и повысив эффективность трансмиссии.

Брэд сказал, что испытания показали, что HET в конфигурации с прямым приводом работает в приложениях, обычно обслуживаемых понижающей коробкой передач 6: 1, и возможно, что передаточное число еще выше.По словам Ханстейбла, последующие эффекты могут быть значительными. Эта экономия веса — более низкая рабочая скорость HET означает меньшее количество и более легкую электронику, — заявляет компания — и повышение эффективности может быть использовано для уменьшения размера батареи и, следовательно, веса автомобиля, экономии денежных средств и позволяя производителю использовать более легкую -обязанные компоненты — возможно, достаточно, чтобы существенно повлиять на чистую прибыль, считает Ханстейбл.

HET также может взять на себя роль компонента, известного как повышающий преобразователь постоянного тока в постоянный, который используется в некоторых электромобилях в ситуациях, когда транспортному средству требуется обменять крутящий момент на мощность, например, во время резкого ускорения на скоростях шоссе.Поступая так, они используют дополнительную энергию, которую нельзя направить на дальность действия. В общем, электромобили, которые подчеркивают производительность, используют повышающий преобразователь, как Tesla Model S, а электромобили, которые подчеркивают эффективность, не используют, например Hyundai Ioniq EV. (Следует отметить, что некоторые гибриды, такие как гибриды Toyota и Lexus, используют повышающие преобразователи для ускорения «гусь».)

Linear Labs сообщает, что HET выполняет работу повышающего преобразователя постоянного / постоянного тока самостоятельно, изменяя относительное положение одного или нескольких из четырех его роторов, аналогично системе регулируемых кулачков на ДВС, изменяя положение в зависимости от потребности в нагрузке.Linear Labs утверждает, что сочетая в себе дополнительный крутящий момент, уменьшенный вес и сложность, возможную без коробки передач или повышающего преобразователя, и более легкие вспомогательные устройства, HET может увеличить дальность полета на 10%.

Производитель автомобилей говорит …

Ни один автопроизводитель не будет рассматривать претензии компании, о которой он никогда не слышал, о компонентах, которые он никогда не использовал. Тем не менее, мы хотели получить комментарий OEM для сравнения с заявлениями Linear Labs. Мы связались с Chevrolet, Tesla и Hyundai. Только Hyundai согласилась на вопросы и ответы, которые связали нас с Джеромом Грегеуа, старшим менеджером завода по производству силовых агрегатов Hyundai Group, и Райаном Миллером, менеджером группы разработки электрифицированных трансмиссий Hyundai.

Грегеуа сказал, что OEM-производители так много инвестируют в аккумуляторы, потому что они «намного дороже, чем любые [другие] компоненты», а химический состав аккумуляторов позволяет добиться гораздо большей эффективности. Следовательно, «единственный способ достичь конкурентоспособных цен по сравнению с двигателями внутреннего сгорания или гибридами — это действительно снижать стоимость аккумуляторов».

Что касается двигателей, Миллер сказал: «Наше внимание и внимание отрасли к двигателям перешли на преобразователи двигателей на основе карбида кремния.Инвертор двигателя преобразует постоянный ток аккумуляторной батареи (DC) в переменный ток (AC), используемый для питания электродвигателей, обеспечивающих привод транспортного средства. При рекуперативном торможении инвертор двигателя делает обратное — преобразует переменный ток от двигателей обратно в постоянный ток для подзарядки батареи. Технология карбида кремния, которую IEEE назвал «Меньше, быстрее, прочнее», позволяет примерно на 50% уменьшить объем инвертора.

Изображение предоставлено Hyundai

Миллер сообщил нам, что двигатель с постоянными магнитами в Hyundai Ioniq весит около 50 килограммов или 110 фунтов.Коробка передач, которая содержит главную передачу и дифференциал, весит около 70 фунтов. «Это не легкий, — сказал он, — потому что шестерни обычно стальные». Что касается объема, то коробка передач занимает около 70% объема мотора.

Мы спросили Грежеуа и Миллера, будет ли двигатель с прямым приводом, позволяющий отказаться от коробки передач, иметь огромное значение в стоимости или сложности трансмиссии. Сказал Грежеуа: «Мы думаем, что с точки зрения затрат коробка передач будет дешевле, чем два двигателя». Миллер добавил: «Сталь и алюминий очень дешевы.”

Один пример автопроизводителя не отрицает преимуществ Hunstable Electric Turbine, и Брэд Ханстейбл считает, что можно сэкономить. «Каждую трансмиссию можно спроектировать и спроектировать несколькими способами, — сказал он. — Но если у вас есть два двигателя, которые производят вдвое больший крутящий момент и вдвое меньше, чем один обычный двигатель, который должен использовать коробку передач, тогда нет никакого сравнения. HET побеждает. Конечно, для краткосрочного автомобиля массового спроса наиболее вероятным сценарием является включение одного двигателя непосредственно в дифференциал, при этом стандартная коробка передач все еще устраняется.”

А автопроизводители — тратят деньги на улучшение своих двигателей. Honda улучшила электродвигатель в Accord Hybrid, использовав квадратные медные провода для обмоток статора и три магнита вместо двух на роторе. Говорят, что изменения добавили 6 фунт-футов крутящего момента и 14 лошадиных сил.

Иллюстрация Linear Labs

Первый иннинг

Мы спросили Брэда, сколько времени, по его мнению, пройдет, прежде чем мы увидим HET в такой машине, как Chevrolet Bolt.«Три или четыре, некоторые говорят, что через пять лет… У крупных компаний есть более длительные производственные циклы, [но] мы находимся в соглашениях о совместной разработке, мы проводим испытания с [автопроизводителями]».

В мире электромобилей было так много шарлатанов, что многие из прочитанных нами историй о HET заканчиваются тем, что комментаторы атакуют его, как гиены, выпотрошившие гну.

«В моторном отсеке много дыма и зеркал», — признал Брэд. «Отличие в этом: мы их построили.В конце концов, вы не можете спорить с тем, что построено прямо перед вами ».

«Мы буквально находимся на первом этапе внедрения этой технологии, — продолжил он, — поэтому мы продолжим делать еще много вещей, которые сделают это еще лучше. Но первые двигатели, которые мы производим на рынке, — это буквально качественный скачок по сравнению со всем, что есть на рынке ».

Тогда возникает вопрос, имеет ли этот квантовый скачок смысл с точки зрения стоимости и упаковки для целого ряда производителей электромобилей, или он имеет смысл в первую очередь для производителей электромобилей класса люкс, которые могут оправдать стоимость HET.Можно ли противодействовать и оправдать этот еще один эффективный, но дорогой компонент, удалив не особо дорогую вещь (коробку передач) и некоторые из этих довольно дорогих и тяжелых вещей (батареи)? Представители Hyundai не были так уверены, но если это действительно только первый иннинг для HET, возможно, дальнейшие разработки и фактический доступ со стороны крупных производителей дадут ответ по ходу игры.

Как работает электродвигатель?

Все признают, что если вы можете создать очень эффективные электродвигатели, вы можете сделать качественный скачок вперед.- Джеймс Дайсон

Введение

«Электродвигатель стал немного более известен и ценился за последние несколько лет благодаря тому, что он все больше интегрируется в наши автомобили. Поскольку большинство людей понимают и ценят влияние, которое их загрязнение оказывает на климат, спрос на автомобили растет. производителей для создания автомобилей, которые могут помочь улучшить нашу окружающую среду или, по крайней мере, причинить меньше вреда ».

«Именно благодаря этой потребности в росте и развитии некоторые из величайших изобретателей мира усовершенствовали электродвигатель, чтобы теперь он работал лучше и эффективнее, чем когда-либо прежде.»

Детали электродвигателя

Трехфазный четырехполюсный асинхронный двигатель состоит из двух основных частей — статора и ротора. Используйте интерактивное изображение ниже в этом разделе, чтобы узнать больше о статоре и роторе и узнать о роли, которую каждый играет в электродвигателе.

---

---

Статора Ротор

Статор

Статор состоит из трех частей — сердечника статора, токопроводящей жилы и каркаса.Сердечник статора представляет собой группу стальных колец, которые изолированы друг от друга и соединены друг с другом. У этих колец есть прорези на внутренней стороне колец, вокруг которых будет наматываться проводящий провод, образуя катушки статора.

Проще говоря, в трехфазном асинхронном двигателе есть три разных типа проводов. Вы можете назвать эти типы проводов Фазой 1, Фазой 2 и Фазой 3. Каждый тип проводов наматывается вокруг пазов на противоположных сторонах внутренней части сердечника статора.

Когда токопроводящий провод находится внутри сердечника статора, сердечник помещается в раму.

Ротор

Ротор также состоит из трех частей — сердечника ротора, токопроводящих стержней и двух концевых колец. Пластины из высококачественной легированной стали составляют цилиндрический сердечник ротора, в центре которого проходит стержень. На внешней стороне сердечника ротора есть прорези, которые либо проходят параллельно стержнеобразной планке в центре сердечника ротора, либо слегка закручены, образуя диагональные прорези. Если сердечник статора имеет диагональные пазы на внешней стороне сердечника, он называется ротором с короткозамкнутым ротором.

Трехфазный четырехполюсный асинхронный двигатель использует ротор с короткозамкнутым ротором. По диагональным линиям в сердечнике размещены токопроводящие стержни, образующие обмотку ротора. Затем с обеих сторон сердечника помещают концевые кольца, чтобы закоротить все токопроводящие стержни, которые были размещены на диагональных линиях сердечника ротора.

После сборки ротора и статора ротор вставляется в статор, и с обеих сторон размещаются два концевых выступа. Эти концевые раструбы изготовлены из того же материала, что и рама статора, и используются для защиты двигателя с обеих сторон.

---

Как работает электродвигатель?

(непрофессионалам)

Если вы инженер-электрик, вы знаете, как работает электродвигатель. Если вы этого не сделаете, это может сильно сбить с толку, поэтому вот упрощенное объяснение (или версия «как работает электродвигатель для чайников») того, как четырехполюсный трехфазный асинхронный двигатель работает в автомобиле.

Начинается с аккумуляторной батареи в автомобиле, которая подключена к двигателю.Электроэнергия подается на статор через аккумулятор автомобиля. Катушки внутри статора (сделанные из токопроводящей проволоки) расположены на противоположных сторонах сердечника статора и действуют как магниты. Следовательно, когда электрическая энергия от автомобильного аккумулятора подается на двигатель, катушки создают вращающиеся магнитные поля, которые тянут за собой проводящие стержни на внешней стороне ротора. Вращающийся ротор — это то, что создает механическую энергию, необходимую для вращения шестерен автомобиля, которые, в свою очередь, вращают шины.

Так вот, в типичном автомобиле, который не является электрическим, есть и двигатель, и генератор переменного тока. Аккумулятор питает двигатель, который приводит в действие шестерни и колеса. Вращение колес — это то, что затем приводит в действие генератор в автомобиле, а генератор перезаряжает аккумулятор. Вот почему вам советуют водить машину в течение некоторого времени после прыжка — аккумулятор необходимо подзарядить, чтобы он функционировал должным образом.

В электромобиле нет генератора.Итак, как же тогда перезаряжается аккумулятор? Хотя нет отдельного генератора переменного тока, двигатель в электромобиле действует как двигатель и как генератор переменного тока. Это одна из причин того, почему электромобили так уникальны. Как упоминалось выше, аккумулятор запускает двигатель, который подает энергию на шестерни, которые вращают шины. Этот процесс происходит, когда ваша нога находится на акселераторе — ротор притягивается вращающимся магнитным полем, требуя большего крутящего момента. Но что происходит, когда вы отпускаете акселератор?

Когда ваша нога отрывается от акселератора, вращающееся магнитное поле останавливается, и ротор начинает вращаться быстрее (в отличие от магнитного поля).Когда ротор вращается быстрее, чем вращающееся магнитное поле в статоре, это действие перезаряжает аккумулятор, действуя как генератор переменного тока.

Чтобы еще больше упростить этот процесс, представьте, что крутите педали на велосипеде в гору. Чтобы добраться до вершины холма, вам нужно крутить педали сильнее и, возможно, даже придется встать и затратить больше энергии, чтобы повернуть шины и достичь вершины холма. Это похоже на нажатие на газ. Вращающееся магнитное поле, тянущее за собой ротор, создает сопротивление (или крутящий момент), необходимое для перемещения шин и автомобиля.Оказавшись на вершине холма, вы можете расслабиться и перезарядиться, в то время как колеса будут двигаться еще быстрее, чтобы спуститься с холма. В машине это происходит, когда вы отпускаете газ, а ротор движется быстрее и подает электроэнергию обратно в линию электропередачи для подзарядки аккумулятора.

---

Что такое переменный ток (AC)

по сравнению с постоянным током (DC)?

Концептуальные различия этих двух типов токов кажутся довольно очевидными.В то время как один ток постоянный, другой более прерывистый. Однако все немного сложнее, чем это простое объяснение, поэтому давайте разберем эти два термина более подробно.

Постоянный ток (DC)

Термин «постоянный ток» относится к электричеству, которое постоянно движется в единственном и последовательном направлении. Кроме того, напряжение постоянного тока сохраняет правильную полярность, то есть неизменную.

Подумайте о том, как батареи имеют четко определенные положительные и отрицательные стороны.Они используют постоянный ток для постоянной подачи одинакового напряжения. Помимо батарей, топливные элементы и солнечные элементы также производят постоянный ток, в то время как простые действия, такие как трение определенных материалов друг о друга, также могут создавать постоянный ток.

В соответствии с нашей концепцией батареи, рассматривая положительную и отрицательную стороны батареи, важно отметить, что постоянный ток всегда течет в одном направлении между положительной и отрицательной стороной. Это гарантирует, что обе стороны батареи всегда будут положительными и отрицательными.

Переменный ток (AC)

Термин «переменный ток» определяет тип электричества, характеризующийся напряжением (представьте давление воды в шланге) и током (представьте скорость потока воды через шланг), которые меняются во времени. При изменении напряжения и тока сигнала переменного тока они чаще всего следуют шаблону синусоидальной волны (на изображении выше синусоида показана на правом графике напряжения). Поскольку форма волны является синусоидальной, напряжение и ток чередуются с положительной и отрицательной полярностью при просмотре во времени.Форма синусоидальной волны сигналов переменного тока обусловлена ​​способом генерации электричества.

Другой термин, который вы можете услышать при обсуждении электроэнергии переменного тока, — это частота. Частота сигнала — это количество полных волновых циклов, завершенных за одну секунду времени. Частота измеряется в герцах (Гц), а в США стандартная частота в электросети составляет 60 Гц. Это означает, что сигнал переменного тока колеблется с частотой 60 полных обратных циклов каждую секунду.

Так почему это важно?

Электроэнергия переменного тока — лучший способ передачи полезной энергии от источника генерации (т.э., плотина или ветряк) на большие расстояния. Это связано с переменным характером сигнала переменного тока, который позволяет легко повышать или понижать напряжение до различных значений. Вот почему в розетках вашего дома будет указано 120 вольт переменного тока (безопаснее для потребления человеком), но напряжение распределительного трансформатора, который подает питание на окрестности (те цилиндрические серые коробки, которые вы видите на полюсах линии электропередачи), может иметь напряжение до 66 кВА (66000 вольт переменного тока).

Мощность переменного тока

позволяет нам создавать генераторы, двигатели и распределительные системы из электричества, которые намного более эффективны, чем постоянный ток, поэтому переменный ток является наиболее популярным током для источников питания.

---

Как работает трехфазный четырехполюсный асинхронный двигатель?

Самые большие промышленные двигатели — это асинхронные двигатели, которые используются для питания дизельных поездов, посудомоечных машин, вентиляторов и многих других вещей. Но что именно означает «асинхронный» двигатель? С технической точки зрения это означает, что обмотки статора индуцируют ток, протекающий в проводники ротора. С точки зрения непрофессионала это означает, что двигатель запускается, потому что электричество индуцируется в роторе магнитными токами, а не напрямую связано с электричеством, как у других двигателей, таких как коллекторный двигатель постоянного тока.

Что означает многофазность?

Всякий раз, когда у вас есть статор, который содержит несколько уникальных обмоток на полюс двигателя, вы имеете дело с многофазностью. Обычно многофазный двигатель состоит из трех фаз, но есть двигатели, которые используют две фазы.

Многофазная система использует несколько напряжений для сдвига фазы отдельно от каждого из них, чтобы намеренно выйти из строя.

Что означает три фазы?

Основываясь на основных принципах Николы Теслы, определенных в его многофазном асинхронном двигателе, выдвинутом в 1883 году, «трехфазный» относится к токам электрической энергии, которые подводятся к статору через аккумуляторную батарею автомобиля.Эта энергия заставляет катушки проводящих проводов вести себя как электромагниты.

Простой способ понять три фазы — рассмотреть три цилиндра в форме буквы Y, использующие энергию, направленную к центральной точке, для выработки энергии. По мере создания энергии ток течет в пары катушек внутри двигателя таким образом, что он естественным образом создает северный и южный полюсы внутри катушек, позволяя им действовать как противоположные стороны магнита.

---

Лучшие электромобили

По мере того, как эта технология продолжает развиваться, характеристики электромобилей начинают быстро догонять и даже превосходить их газовые аналоги.Несмотря на то, что электромобилям еще предстоит пройти определенное расстояние, шаги, предпринятые такими компаниями, как Tesla и Toyota, вселили надежду на то, что будущее транспорта больше не будет зависеть от ископаемого топлива.

На данный момент мы все знаем, какой успех Tesla испытывает в этой области, выпустив седан Tesla Model S, способный проехать до 288 миль, разогнаться до 155 миль в час и иметь крутящий момент 687 фунт-фут. Однако есть десятки других компаний, которые добиваются значительного прогресса в этой области, например Ford Fusion Hybrid, Toyota Prius и Camry-Hybrid, Mitsubishi iMiEV, Ford Focus, BMW i3, Chevy’s Spark и Mercedes B-Class Electric.

---

Электромобили и окружающая среда

Реальность такова, что цены на газ должны быть намного дороже, чем они есть, потому что мы не учитываем истинный ущерб окружающей среде и скрытые затраты на добычу нефти и ее транспортировку в США — Илон Маск

Электродвигатели прямо или косвенно воздействуют на окружающую среду на микро- и макроуровне. Это зависит от того, как вы хотите воспринимать ситуацию и сколько энергии вам нужно.С индивидуальной точки зрения, электромобили не требуют бензина для работы, поэтому автомобили без выбросов заселяют наши дороги и города. Хотя это представляет собой новую проблему с дополнительным бременем производства электроэнергии, оно снижает нагрузку на миллионы автомобилей, густо населенных в городах и пригородах, выбрасывающих токсины в воздух.

Примечание: MPG (значения миль на галлон, указанные для каждого региона, представляют собой комбинированный рейтинг экономии топлива в городе / шоссе для бензинового автомобиля, который будет иметь глобальное потепление, эквивалентное вождению электромобиля.Рейтинги выбросов глобального потепления в регионах основаны на данных электростанций за 2012 год в базе данных EPA eGrid 2015. Сравнения включают выбросы при производстве бензина и электрического топлива. Среднее значение в 58 миль на галлон в США — это средневзвешенное значение продаж, основанное на том, где были проданы электромобили в 2014 году.

С большой точки зрения рост электромобилей дает несколько преимуществ. Во-первых, снижается шумовое загрязнение, поскольку шум, излучаемый электродвигателем, гораздо более приглушен, чем шум двигателя, работающего на газе.Кроме того, в связи с тем, что электродвигатели не требуют того же типа смазочных материалов и технического обслуживания, что и газовые двигатели, количество химикатов и масел, используемых в автомагазинах, будет сокращено из-за меньшего количества автомобилей, нуждающихся в проверках.

---

Заключение

Электродвигатель меняет ход истории точно так же, как паровой двигатель и печатный станок изменили определение прогресса. Хотя электрический двигатель не открывает новые возможности в том же духе, что и эти изобретения, он открывает совершенно новый сегмент транспортной индустрии, ориентированный не только на стиль и производительность, но и на внешнее воздействие.Таким образом, хотя электрический двигатель, возможно, не реформирует мир из-за внедрения какого-то нового изобретения или создания нового рынка, он меняет определение того, как мы, как общество, определяем прогресс.

Если больше ничего не получится от достижений в области электродвигателей, то, по крайней мере, мы можем сказать, что наше общество продвинулось вперед с осознанием своего воздействия на окружающую среду. Это новое определение прогресса, определяемое электрическим двигателем.

Источники:

http: // www.allaboutcircuits.com/textbook/alternating-current/chpt-13/tesla-polyphase-induction-motors/
Строительство трехфазного асинхронного двигателя https://www.youtube.com/watch?v=Mle-ZvYi8HA
Как работает асинхронный двигатель работает? https://www.youtube.com/watch?v=LtJoJBUSe28
http://www.mpoweruk.com/motorsbrushless.htm
http://www.kerryr.net/pioneers/tesla.htm
https: // www.basilnetworks.com/article/motors/brushlessmotors.htm
http://www.allaboutcircuits.com/textbook/alternating-current/chpt-13/tesla-polyphase-induction-motors/
https: // www.youtube.com/watch?v=HWrNzUCjbkk
Принцип работы трехфазного индукционного двигателя https://www.youtube.com/watch?v=DsVbaKZZOFQ
https://www.youtube.com/watch?v=NaV7V07tEMQ
https : //www.teslamotors.com/models
http://evobsession.com/electric-car-range-comparison/
http://www.edmunds.com/mitsubishi/i-miev/2016/review/
http : //www.ford.com/cars/focus/trim/electric/
https://en.wikipedia.org/wiki/BMW_i3
http://www.edmunds.com/ford/fusion-energi/2016/ обзор /
http: // www.chevrolet.com/spark-ev-electric-vehicle.html
http://www.topspeed.com/cars/volkswagen/2016-volkswagen-e-golf-limited-edition-ar168067.html
http: // www. topspeed.com/cars/bmw/2016-bmw-i3-m-ar160295.html
http://www.popularmechanics.com/cars/hybrid-electric/reviews/a9756/2015-mercedes-benz-b-class- electric-drive-test-ride-16198208/
http://www.topspeed.com/cars/nissan/2016-nissan-leaf-ar171170.html
http://www.caranddriver.com/fiat/500e
http : //www.topspeed.com/cars/kia/2015-kia-soul-electricdriven-ar170088.html
http://www.topspeed.com/cars/ford/2016-ford-focus-electric-ar171335.html
http://www.topspeed.com/cars/tesla/2015-tesla-model-s- 70d-ar168705.html
http://www.topspeed.com/cars/tesla/2015-tesla-model-s-p85d-ar165627.html
http://www.topspeed.com/cars/tesla/2015- tesla-model-s-ar165742.html # main
http://www.caranddriver.com/reviews/2015-tesla-model-s-p90d-test-review
http://www.caranddriver.com/tesla/ model-s
http://www.allaboutcircuits.com/textbook/alternating-current/chpt-1/what-is-alternating-current-ac/
http: // science.howstuffworks.com/electricity8.htm
http://www.allaboutcircuits.com/textbook/alternating-current/chpt-13/tesla-polyphase-induction-motors/
Изображение с: http://faq.zoltenergy.co/ технический /
http://www.kerryr.net/pioneers/tesla.htm
https://en.wikipedia.org/wiki/Westinghouse_Electric_(1886)
http://www.allaboutcircuits.com/textbook/alternating- current / chpt-13 / Introduction-ac-motors /
https://www.youtube.com/watch?v=Q2mShGuG4RY
http://www.explainthatstuff.com/electricmotors.html
http://electronics.howstuffworks.com/motor.htm
https://en.wikipedia.org/wiki/Induction_motor

Выходная мощность двигателя электромобиля

Что означает выходная мощность двигателя автомобиля?

В физике выходная мощность относится к количеству энергии, доставленной в течение заданного периода времени. Применительно к автомобильной промышленности это означает количество механической энергии, производимой двигателем, опять же в течение заданного периода времени.Это влияет на ускорение, тяговое усилие автомобиля (вес, который он может перемещать) и его способность подниматься в гору.

Будь то двигатель внутреннего сгорания или электродвигатель, выходная мощность механической энергии определяется произведением скорости вращения (измеряется в оборотах в минуту) и крутящего момента. Выраженный в Ньютон-метрах (Нм) крутящий момент описывает тяговую мощность двигателя.

Это объясняет тот факт, что два двигателя с одинаковой выходной мощностью могут вести себя по-разному и чувствовать себя водителем по-разному.Спортивный автомобиль демонстрирует характеристики, которые не могут сравниться с характеристиками большого грузовика, даже если они оба одинаково мощны с точки зрения мощности двигателя!

Как рассчитывается выходная мощность двигателя электромобиля ?

Производители не могут просто заявить мощность двигателя: она измеряется в процессе тестирования, что иллюстрируется изменениями крутящего момента в зависимости от скорости вращения. Значение, используемое производителями автомобилей, обычно относится к максимальной измеренной выходной мощности.Выражается в ваттах (Вт) и, в более общем смысле, в киловаттах (кВт).

Как найти выходную мощность двигателя электромобиля

Когда говорят об электрической системе, такой как в электромобиле, механическая мощность, выраженная в ваттах (Вт), киловаттах (кВт) или лошадиных силах (PS), вычисляется путем умножения скорости (об / мин) на крутящий момент, вращательное эквивалент линейной силы, измеряемой в фунт-футах (фунт-фут) или ньютон-метрах (Нм). Но прежде чем приступить к каким-либо долгим вычислениям, быстрый поиск в Интернете приведет к появлению ряда веб-сайтов, на которых вы просто вводите скорость и крутящий момент вашего электромобиля, чтобы определить его выходную мощность в киловаттах.Или вы можете посмотреть руководство по эксплуатации вашего автомобиля.

Как киловатты (кВт) соотносятся с лошадиными силами (л.с.)?

«Лошадиная сила» исторически относится к выходной мощности автомобильного двигателя и восходит к концу девятнадцатого века. Это способ выразить выходную мощность более буквально, приравняв ее к рабочей нагрузке, которую люди могут понять. Таким образом, мощность в лошадиных силах, иногда обозначаемая аббревиатурой PS (немецкое «Pferdestärke»), означает мощность, производимую лошадью, чтобы поднять 75-килограммовый груз на высоту одного метра за одну секунду.В метрической системе оно равно примерно 736 Вт.

.

Таким образом, мощность двигателя электромобиля может быть взаимозаменяемо выражена в кВт или л.с. Например, двигатель R135 в ZOE выдает мощность двигателя 100 кВт или 135 л.с. — отсюда и название! Его крутящий момент теперь улучшен до 245 Нм по сравнению с 225 Нм у двигателя ZOE R110, выпущенного в 2018 году, чтобы сделать электромобиль более динамичным в ситуациях, когда требуется ускорение, например, при проезде или выезде на шоссе.

Какие факторы определяют выходную мощность электромобиля?

Роль двигателя — создавать механическую энергию из другой формы энергии.Таким образом, его выходная мощность определяется максимальной способностью преобразования энергии. В случае электромобиля его выходная мощность зависит от размера двигателя (его объема) и мощности входящего тока.

Что такое «полезная» энергия, выделяемая электродвигателем?

Выходная мощность также является результатом доходности, т. Е. Количественного отношения поставляемой входящей электроэнергии к исходящей доставленной механической энергии.

Не вся энергия, вырабатываемая электросетью или зарядной станцией, в конечном итоге используется для питания двигателя.Его можно потерять из-за тепла или трения по пути. Другими словами, механическая энергия, фактически используемая двигателем, является «полезной» энергией. Разделив фактическую выходную мощность электродвигателя на идеальную выходную мощность (равную начальной потребляемой мощности), вы получите механический КПД двигателя.

Итак, для электромобиля расчет «полезной» энергии можно найти, разделив выходную мощность (скорость x крутящий момент) на входную и выразив результат в процентах. Это иначе известно как формула эффективности r = P / C, где P — количество полезной продукции («продукта»), произведенной на количество C («стоимость») потребленных ресурсов.

Цель состоит в том, чтобы уменьшить эти потери выходной мощности для достижения максимальной энергоэффективности. Таким образом, большая часть энергии, хранящейся в аккумуляторе, используется для увеличения запаса хода электромобиля. В этом отношении ZOE работает особенно хорошо. Имея запас хода по WLTP * в 395 км благодаря аккумулятору на 52 кВтч, он предлагает одно из лучших соотношений на рынке электромобилей во всех сегментах вместе взятых.

Выходная мощность, потребление и диапазон

При этом максимальная выходная мощность не влияет напрямую на запас хода электромобиля, так как стиль вождения оказывает наибольшее влияние на потребление энергии двигателем.Следовательно, речь идет не о самом эффективном двигателе электромобиля, а о самом эффективном поведении при вождении. Например, резкое ускорение будет означать скачок потребления электроэнергии. Периоды высокоскоростной езды также значительно расходуют заряд аккумулятора. Чем выше скорость, тем больше энергии требуется для ее поддержания.

И наоборот, расслабленное вождение снижает мгновенный расход и делает рекуперативное торможение более эффективным. Это принцип экологического вождения, который является одним из лучших способов увеличить запас хода электромобиля.

Дело не только в батарее, ребята

Двигатели внутреннего сгорания существуют уже около 140 лет. За это время мы полностью разобрались во всех их нюансах. Мы можем поговорить с нашими друзьями о степени сжатия, мощности и фазах газораспределения. Мы знаем преимущества рабочего объема и эффективность турбин. Встречающиеся машины быстро превращаются в океаны лопнувших капотов. Даже самые передовые технологии двигателей в новейшем гиперкаре тщательно анализируются автомобильными СМИ.Мы знаем двигатели. Мы говорим о двигателях. Мы любим двигатели .

Но мы не любим двигатели , то есть электрические. Вы знаете, те, которые существуют уже почти 250 лет и приводили в движение автомобили в 1880-х годах, пока бензиновые двигатели не обогнали их из-за их запаса хода и быстрой дозаправки. (Один из первых изобретателей асинхронных двигателей переменного тока: Никола Тесла.) Наше коллективное и практически полное отсутствие знаний о том, что на самом деле приводит в движение колеса всех новых электромобилей на дорогах, действительно вызывает недоумение.Насколько серьезна эта проблема? Большинство владельцев электромобилей, вероятно, даже не знают , где моторы в их автомобилях, или сколько их, или как они выглядят.

Еще хуже: технической информации мало, и ее можно найти только на форумах и сайтах, посвященных узкоспециализированным технологиям. Примите во внимание также тот факт, что наш собственный Алекс Рой только что сделал обзор новенькой Tesla Model 3 и в 4000 тщательно продуманных словах ни разу не упомянул двигатель.

Не то чтобы его можно было винить: на странице Tesla Motors о Model 3, которая включает раздел «спецификации», сам двигатель вообще не упоминается.Кроме того, в прошлогодней заявке компании в Агентство по охране окружающей среды на получение сертификата соответствия для автомобиля 250 слов было посвящено описанию батареи, но только 20 — двигателю. (Это «3-фазный 6-полюсный двигатель переменного тока с внутренними постоянными магнитами» мощностью 258 л.с. или 192 кВт и 317 фунт-фут крутящего момента, если вам интересно.) Точно так же страница Chevrolet о его новом Bolt EV не упоминает двигатель, за исключением того, что в автомобиле есть «электропривод». Даже BMW — компания, у которой в буквальном смысле слова «мотор» вместо среднего имени — только соизволила раскрыть на своей странице продукта i3, что мотор «синхронный по переменному току».Между тем, двигатель базовой модели 3-й серии, описанный несколькими щелчками мыши, описывается как «2,0-литровый рядный 4-цилиндровый 16-клапанный двигатель BMW TwinPower Turbo мощностью 180 л.с., который сочетает в себе турбонагнетатель с двойной спиралью и регулируемым клапаном. (Double-VANOS и Valvetronic) и высокоточный прямой впрыск ». Это до того, как сайт перейдет к описанию электронного управления дроссельной заслонкой двигателя, функции автоматического запуска и остановки, системы прямого зажигания с контролем детонации, электронного управления охлаждением двигателя (охлаждение карты), рекуперации энергии торможения и управления динамикой движения с помощью Eco Pro, Comfort, и спортивные настройки.

Среди рецензентов Рой — далеко не единственный, кто недооценивает двигатель. В большинстве обзоров электромобилей эта ключевая часть технологии игнорируется, за исключением того, что отмечается ее относительная бесшумность, крутящий момент, простота и низкие долговременные требования к техническому обслуживанию. Большая часть пространства, отведенного под трансмиссию, вместо этого сосредоточена на батарее — ее размера, конструкции и состава, где она находится, какой у нее запас хода, сколько дней требуется для полной зарядки и т. Д.

тесла

Размещение электродвигателя Tesla Model S P 90D

Но тогда трудно винить людей в том, что им наплевать.Большинство потребителей — черт возьми, даже автомобильные фанаты — не обладают знаниями или словарным запасом, чтобы авторитетно говорить об электродвигателях, и на первый взгляд, казалось бы, очень мало признаков того, что есть что-то значимое для обсуждения о них. Гораздо труднее восхищаться, скажем, разницей между постоянными магнитами и индукцией переменного тока, чем между двигателями V8 и шестерками с двойным турбонаддувом. Тот факт, что автопроизводители и СМИ не рекламируют автомобильные инновации, естественно, заставляет общественность предполагать, что там ничего особенного не происходит.

Вот только … это неправда.

Несмотря на то, что у электродвигателя есть собственный век прогресса, многое еще можно сделать. Во-первых, представьте, что большинство автопроизводителей открыли собственное производство двигателей. Если бы не было места для инноваций, они бы просто заказали их из каталога у внешних поставщиков. Более легкие материалы в конструкции двигателей, новые альтернативные решения для редкоземельных магнитов и оптимизированные общие рабочие характеристики для различных требований транспортных средств — все это очень важно для инженеров автомобилестроения.И это только начало, — говорит Венкат Вишванатан, профессор машиностроения в Университете Карнеги-Меллона, изучающий характеристики электромобилей.

«Карта КПД двигателя, то есть его КПД как функция крутящего момента и скорости, определяет энергопотребление для потребительских автомобилей, а характеристики пиковой мощности являются важным фактором для требований высокой производительности», — сказал Вишванатан. «Кроме того, нагрев работающих двигателей на высоких скоростях — еще одна область, в которой есть возможности для инноваций и развития.

Если немного углубиться, становится ясно, какая часть упомянутой оптимизации и развития действительно происходит. Одним из ключевых вариантов является общий тип двигателя. «Обычно большинство производителей используют синхронные двигатели, но то, является ли это постоянным магнитом или электромагнитом, сильно влияет на производительность», — сказал Вишванатан.

Tesla, например, хотя обычно очень молчаливо рассказывала о своих инновациях, в своей Model 3 внесла существенные изменения в решение использовать электродвигатель с постоянными магнитами вместо асинхронного электродвигателя переменного тока, который она использовала до сих пор.Ключевое отличие заключается в том, что асинхронные двигатели переменного тока должны использовать электричество для генерации магнитных токов внутри двигателя, которые вызывают вращение ротора, тогда как двигатели с постоянными магнитами не требуют этого дополнительного тока, поскольку его магниты созданы из редкоземельных материалов. — всегда включены. Все это означает, что двигатель Model 3 более эффективен и, следовательно, лучше для небольших и легких автомобилей, но не идеален для высокопроизводительных автомобилей, поскольку асинхронный двигатель переменного тока может производить большую мощность. Chevy Bolt использует аналогичную стратегию по той же причине.

Дженерал Моторс

Электродвигатель Chevrolet Bolt

В других случаях производитель сосредоточится на способах снижения стоимости двигателя, чтобы сделать электромобили более доступными. Геральдо Стефанон, старший технический директор технического центра Toyota в Анн-Арборе, штат Мичиган, говорит, что компания в основном производит свои двигатели в Японии, имея в виду оптимизацию производства.

«Наша задача и задачи других автопроизводителей — найти способы упростить производство при одновременном повышении эффективности и производительности двигателей, но с меньшими затратами», — сказал он. «В Prius 2016 года было внесено несколько усовершенствований двигателя, включая использование различных материалов и элементов управления, которые минимизируют затраты и потери мощности. Стоимость Toyota Hybrid System II была снижена более чем на четверть от первоначальной стоимости THS, представленной с первым Prius ».

В своих усилиях по электрификации Honda горячо стремилась к повышению производительности и эффективности, которые могут обеспечить тщательно разработанные двигатели.Его Twin Motor Unit, установленный в гибридных системах кроссовера Acura MDX, седана RLX и суперкара NSX, спроектирован таким образом, чтобы быть компактным, с двумя небольшими 36-сильными двигателями, расположенными спина к спине в едином корпусе, расположенном между передней частью (NSX ) или задних (MDX, RLX) колес. Эта конфигурация обеспечивает точное векторизацию крутящего момента в полноприводной установке, когда обычный или гибридный двигатель передает мощность на другую ось. Преимущества в производительности проистекают из способности двигателей поочередно передавать крутящий момент или сопротивление при регулировании мощности на отдельные колеса.Двигатели, как и в других электромобилях и гибридах, также обеспечивают рекуперативное торможение, при котором двигатели действуют как генераторы для зарядки аккумулятора автомобиля при движении накатом или даже обеспечивают тормозное действие благодаря встроенному сопротивлению при выработке этой мощности, если настроено. сделать так.

Honda

Размещение передних моторов в Acura NSX

Кроме того, Honda уменьшила размеры двигателей в новом Accord Hybrid, используя квадратные медные провода вместо круглых в статоре — неподвижной части электродвигателя, которая генерирует переменное магнитное поле для вращения ротора, — поскольку квадратные провода вмещают больше компактно и плотно.Инженеры также использовали три меньших магнита вместо двух больших для двигателя, что помогает улучшить крутящий момент, говорится в сообщении компании. Все эти изменения улучшили мощность автомобиля на 14,8 лошадиных сил до 181 и крутящий момент на 6 фунт-футов до 232.

Honda также хорошо известна своими интегрированными электрическими моторами, которые устанавливаются между двигателем и трансмиссией в гибридных моделях. «Приводные двигатели Honda специально разработаны для этих применений», — отметил инженер от имени компании. «Характеристики мощности и крутящего момента, соотношение диаметра / длины, скорость и эффективность охлаждения оптимизированы для достижения желаемой производительности при размещении в ограниченном пространстве.Это не стандартные компоненты ».

В будущем производительность и эффективность двигателей, естественно, будут расти. Некоторые новаторы будут искать магниты, изготовленные с использованием более дешевых и не редкоземельных элементов, как это недавно сделала компания Honda в рамках проекта разработки с Daido Steel. Их неодимовый магнит не содержит тяжелых редкоземельных материалов, но по-прежнему достаточно мощный для использования в транспортных средствах. Скорость мотора также улучшится; сейчас они колеблются от примерно 12 000 до 18 000 об / мин, но исследователи разрабатывают двигатели, которые могут развивать скорость до 30 000 об / мин, с тем преимуществом, что меньший и более легкий двигатель может выполнять работу более крупного, который вращается медленнее.

Также будет улучшено управление температурным режимом, что еще больше повысит эффективность, и будут разработаны совершенно новые двигатели, такие как сверхлегкие двигатели с колесной ступицей, которые уже применялись в прошлом, но обычно сдерживаются тяжелым оборудованием. Наконец, сейчас популярность Формулы E растет, а гоночные компании, такие как McLaren и Andretti Motorsport, активно развивают свои моторные технологии, оттачивая все, от размещения двигателя до управляющей электроники, даже оптимизируя размещение проводов для минимизации электронных помех — это только вопрос До того, как все машины на автосалоне демонстрируют модернизированные электродвигатели.

Постройте свой собственный электромобиль! : 9 шагов (с изображениями)

В настоящее время автомобиль застрахован и зарегистрирован, хотя DMV все еще требует, чтобы я притащил его и ДОКАЗЫВАЛ, что в автомобиле нет двигателя, прежде чем они предоставят мне освобождение от проверки выбросов.

Эта машина может проехать 20 миль без подзарядки и развивает максимальную скорость 45 миль в час, это ограничение скорости прямо возле моего дома. В городе все равно 25 миль в час. Моя типичная поездка составляет 10 миль до работы, в продуктовый магазин, почтовое отделение и т. Д. И обратно домой.

Если я удвою аккумулятор, я смогу проехать от 30 до 40 миль без подзарядки.

Этот проект обошелся мне примерно в 1200 долларов, включая покупку машины в первую очередь. Если бы я делал механическую обработку сам, я бы потратил всего около 800 долларов на все. Эта машина заряжается у меня дома по программе использования возобновляемых источников энергии. Вся электроэнергия поступает из ветра, биогаза и других возобновляемых источников энергии.

Я остался на заднем сиденье и в сумме могу перевезти четырех человек.

Оригинальные подушки безопасности водителя и пассажира полностью исправны и исправны.

В основном я езжу на этой машине на третьей передаче. Включите машину — поставьте третью — езжайте. Это действительно так просто. Нет двигателя, который нужно заглушить, поэтому вам не нужно нажимать на сцепление, прежде чем остановиться. У мотора такой крутящий момент, что я могу оторваться от полной остановки на четвертой передаче.

Еще надо обогреватель придумать. (РЕДАКТИРОВАТЬ: см. Ниже) Я думаю, что надену очень толстое пальто и перчатки для зимнего вождения и буду иметь электрический обогреватель на приборной панели, чтобы он не замерз.С самого начала этого проекта я постоянно думал о проблеме тепла. Неэффективность бензинового двигателя — благо холодной зимой Висконсина.

Я затушевал несколько этапов этого проекта.
Я не стал рассказывать вам, сколько раз разбирал и собирал обратно электродвигатель. Сколько раз таскал туда-сюда к машинисту. Однажды вечером мы с другом просидели до 2 часов ночи, ремонтируя кронштейн поперечного рычага! Или как мне пришлось буквально укоротить мотор, потому что он был слишком длинным, чтобы поместиться в машине! Но это для другой истории, в другое время!

Я убедился, что у меня есть блокировка, поэтому я не могу случайно уехать, пока я подключен.Убедитесь, что в основной аккумуляторной батарее установлен хороший большой предохранитель.

Все небольшие проблемы, связанные с преобразованием, как эта, делают его увлекательным и интересным. В моем случае я немного поэкспериментировал, как лучше всего использовать механические тормоза.

Зимняя жара:
Конечно, бензиновые двигатели неэффективны, но все это отработанное тепло, безусловно, приятно зимой.Поскольку у этого автомобиля больше нет оригинального двигателя, у него нет и оригинального тепла. Электродвигатель воздуходувки все еще там и отлично работает для запотевания лобового стекла.
Некоторые преобразователи электромобилей удаляют оригинальный сердечник нагревателя и заменяют его керамическим нагревательным элементом, который работает от напряжения их батареи. Это звучало как большая работа, и мне уже надоело разбирать приборную панель.

У меня уже был бытовой (120В переменного тока) электрический маслонаполненный радиатор. Я просто кладу его за пассажирское сиденье и вытаскиваю удлинитель из окна к таймеру.
Отопление автоматически включается утром и нагревает всю машину, прежде чем я сяду в нее.
Масло в радиаторе остается горячим примерно 10 минут после того, как я уйду. В любом случае, большинство моих поездок не дольше этого.

Мне нравится то, что с этой системой обогрева:
1) Не надо было покупать ни черта
2) Весь салон в машине уже теплый — сиденья, руль, все!
3) Это также помогает сохранять батареи в тепле.
4) Вся электроэнергия идет от стены, а не от батарей

Единственный недостаток в том, что если я весь день припаркован где-нибудь, что я не могу подключить, у меня не будет такого же тепла для езды дом. С другой стороны, большинство моих поездок довольно короткие, так что это не конец света.

Эта тепловая система потребляет около 5 центов электроэнергии за одно использование.

ТОРМОЗА:
Одна из причин, по которой я выбрал этот автомобиль для переоборудования, заключалась в том, что у него есть ручные стеклоподъемники, ручные замки, механическая коробка передач, рулевое управление без усилителя, почти все ручное управление — кроме тормозов.В первый раз, когда я управлял автомобилем с электрическим преобразователем, я обнаружил, что тормоза немного жесткие. (Вы МОЖЕТЕ остановить машину БЕЗ механических тормозов, вам просто нужно очень сильно давить!) Это был всего лишь тест-драйв на низкой скорости, но было совершенно очевидно, что мне нужно поработать с тормозной системой. Силовые тормоза работают на вакууме, создаваемом двигателем. Без двигателя, создающего вакуум, тормоза просто не работают должным образом.
Некоторые говорят, что нужно найти другой главный тормозной цилиндр с ручным управлением и установить его, или даже просто пробить отверстие в определенном месте в цилиндре, чтобы преобразовать его в ручной.Ни один из этих вариантов не казался отличным. На самом деле, мне просто нужен был электрический способ сделать пылесос.
Итак, для начала я поигрался с воздушным насосом для аквариума, просто чтобы узнать, как работает вакуумная тормозная система. После этого я начал искать воздушный насос на 12 В с подключением на конце «In», чтобы его можно было использовать в качестве вакуумного насоса. Один мой друг откопал, вместе с алюминиевой бутылкой, на которой уже был резьбовой соединитель.
Я подключил воздушный насос к 12В + через вакуумный выключатель.Реле вакуума измеряет вакуум в бутылке — если вакуума недостаточно, переключатель включает насос.

Теперь у автомобиля есть силовые тормоза, как и раньше, только он приводится в движение крошечным электродвигателем в маленьком насосе, а не бензиновым двигателем. Сравните это с более новыми версиями Prius, где кондиционер приводится в действие электродвигателем. Таким образом, у вас может быть кондиционер без работающего двигателя!

Как работают электромобили? | Объяснение электрических двигателей

Если вы хотите понять, как работают электромобили, или электромобили, и в чем разница между гибридными и чисто электрическими автомобилями, то читайте дальше.

Как работает электродвигатель?

Электромобили работают, подключаясь к зарядной точке и получая электроэнергию из сети. Они хранят электричество в аккумуляторных батареях, которые приводят в действие электродвигатель, который вращает колеса. Электромобили ускоряются быстрее, чем автомобили с традиционными топливными двигателями, поэтому им легче управлять.

Как работает зарядка?

Вы можете зарядить электромобиль, подключив его к общественной зарядной станции или к домашнему зарядному устройству.В Великобритании есть множество зарядных станций, чтобы оставаться полностью заряженными, пока вы в пути. Но чтобы получить лучшее предложение для домашней зарядки, важно установить правильный тариф на электроэнергию для электромобилей, чтобы вы могли тратить меньше денег на зарядку и больше экономить на своих счетах.

Каков их ассортимент?

Как далеко вы можете проехать с полностью заряженным аккумулятором, зависит от автомобиля. У каждой модели разный диапазон, размер батареи и эффективность. Идеальный электромобиль для вас — это тот, который вы можете использовать в обычных поездках, не останавливаясь и не заряжаясь на полпути.Изучите наши варианты лизинга электромобилей.

Какие типы электромобилей бывают?

Существует несколько различных типов электромобилей (EV). Некоторые работают исключительно на электричестве, это называется чистыми электромобилями. А некоторые также могут работать на бензине или дизельном топливе, это называется гибридными электромобилями.

• Электрический подключаемый модуль — это означает, что автомобиль работает исключительно на электричестве и получает всю свою мощность, когда он подключен к сети для зарядки. Им не нужен бензин или дизельное топливо для работы, поэтому они не производят никаких выбросов, как традиционные автомобили.
• Подключаемый гибрид — Они в основном работают на электричестве, но также имеют традиционный топливный двигатель, поэтому вы также можете использовать бензин или дизельное топливо. Если у вас закончится заряд, автомобиль перейдет на использование топлива. Когда они работают на топливе, эти автомобили будут производить выбросы, но когда они работают на электричестве, они не будут. Подключаемые гибриды могут быть подключены к источнику электричества для подзарядки их батареи.
• Гибридно-электрический — Они работают в основном на топливе, таком как бензин или дизельное топливо, но также имеют электрическую батарею, которая заряжается за счет рекуперативного торможения.Они позволяют переключаться между использованием топливного двигателя и режимом «EV» одним нажатием кнопки. Эти автомобили нельзя подключить к источнику электричества и использовать бензин или дизельное топливо для получения энергии.

Какие внутренние части у электромобиля?

EV имеют на 90% меньше движущихся частей, чем автомобиль ICE (двигатель внутреннего сгорания). Вот разбивка деталей, которые обеспечивают движение электромобиля:

• Электрический двигатель / мотор — Обеспечивает вращение колес.Это может быть тип DC / AC, однако чаще встречаются двигатели переменного тока.
• Инвертор — Преобразует электрический ток в форме постоянного тока (DC) в переменный ток (AC).
• Трансмиссия — электромобили имеют односкоростную трансмиссию, которая передает мощность от двигателя на колеса.
• Батареи — Накопите электроэнергию, необходимую для работы электромобиля. Чем выше мощность батареи, тем выше диапазон.
• Зарядка — Подключите к розетке или зарядному устройству электромобиля для зарядки аккумулятора.

Аккумуляторы для электромобилей — объяснение емкости и кВтч

Киловатт (кВт) — это единица мощности (сколько энергии требуется устройству для работы). Киловатт-час (кВтч) — это единица энергии (показывает, сколько энергии было использовано), например 100-ваттная лампочка потребляет 0,1 киловатта каждый час. В среднем дом потребляет 3 100 кВтч энергии в год. Электромобиль потребляет в среднем 2000 кВтч энергии в год.

При обкатке традиционного автомобиля кинетическая энергия обычно расходуется впустую.Однако в электромобиле торможение преобразует и накапливает тепловую энергию от теплового трения тормозных колодок и шин и повторно использует ее для питания автомобиля. Это называется рекуперативным торможением, и это очень умно!

Зарядка электромобиля

Как заряжать электромобиль?

Электромобиль можно заряжать, вставив его в розетку или подключив к зарядному устройству. В Великобритании есть множество зарядных станций, чтобы оставаться полностью заряженными, пока вы в пути.Есть три типа зарядных устройств:

• Трехконтактный штекер — стандартный трехконтактный штекер, который можно подключить к любой розетке на 13 ампер.
• Socketed — точка зарядки, к которой можно подключить кабель типа 1 или типа 2.
• На привязи — точка зарядки с кабелем, подключенным к разъему типа 1 или типа 2.

Сколько времени занимает зарядка электромобиля?

Есть также три скорости зарядки электромобилей:

• Медленная — обычно до 3 кВт.Часто используется для зарядки ночью или на рабочем месте. Время зарядки: 8-10 часов.
• Fast — обычно номинальная мощность 7 кВт или 22 кВт. Обычно устанавливаются на автостоянках, в супермаркетах, развлекательных центрах и в домах с парковкой во дворе. Время зарядки: 3-4 часа.
• Rapid — обычно от 43 кВт. Совместим только с электромобилями с возможностью быстрой зарядки. Время зарядки: 30-60 минут.

Зарядка в разные сезоны

Погода влияет на то, сколько энергии потребляет ваш электромобиль.У вас есть больший диапазон летом и меньший диапазон зимой.

Зарядка в пути

Не забудьте загрузить приложение Zap-Map, чтобы найти ближайшую зарядную станцию, когда вы в пути.

Как далеко вы можете путешествовать на одной полной зарядке?

Диапазон электромобилей зависит от емкости аккумулятора (кВтч). Чем выше мощность аккумулятора электромобиля, больше мощности, тем дальше вы путешествуете. Вот примеры того, как далеко уйдет заряд некоторых электромобилей:

• Volkswagen e-Golf — дальность действия: 125 миль — эквивалент поездки из Бристоля в национальный парк Сноудония.
• Hyundai Kona Electric — запас хода: 250 миль — эквивалентно поездке из Лондона в Озерный край.
• Jaguar I-Pace — дальность полета: 220 миль — эквивалентно поездке из Эдинбурга в Бирмингем

Узнайте, у каких автомобилей самый большой запас хода.
