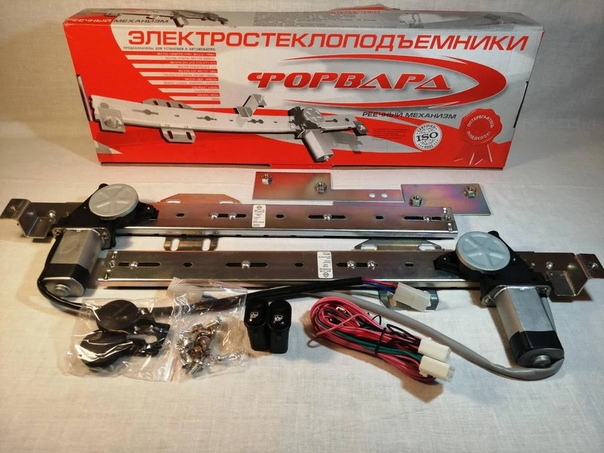

Электростеклоподъемники "ФОРВАРД" для ВАЗ-2101, -2106 (в передние двери)

Электрические стеклоподъемники в передние двери автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106, выпускавшихся с 1970 по 2005 год.

Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.

Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
- во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
- а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.

Тип конструкции: реечные.

Производитель: ООО "Технические системы" (Россия, Ижевск).

Торговая марка: "ФОРВАРД".

Артикул изделия по номенклатуре производителя: R161.

Каталожный номер оригинальных деталей (АвтоВАЗ): 2101-6104020-01 - стеклоподъемник (механический).

Применяемость на автомобилях

Марка Модель автомобиля Тип кузова К-во дверей Годы выпуска
ВАЗ 2101 седан 4 1970 — 1988
ВАЗ 2102 универсал 5 1971 — 1985
ВАЗ 2103 седан 4 1972 — 1984
ВАЗ 2106 седан 4 1976 — 2005

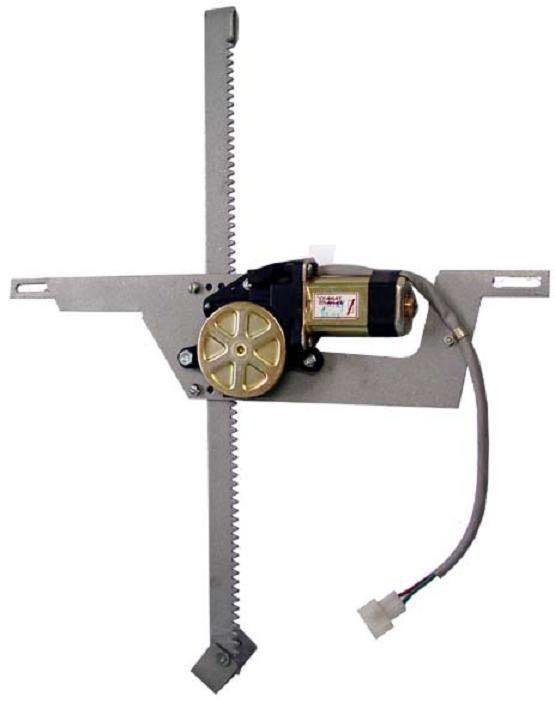

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

При установке электростеклоподъемников требуется сверление двух отверстий в двери, согласно схеме, приведенной в паспорте.

Технические характеристики

Диапазон рабочего напряжения
Номинальное усилие на ведущей пластине
Допустимое усилие на ведущей пластине
Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии
Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8 - 15 В
12 кгс
20 кгс

4 с

8 А

Комплектность

Электростеклоподъемник R161 передний правый
Электростеклоподъемник R161-01 передний левый
Винт М5
Винт М6
Болт М6 со стопорной юбкой
Шайба стопорная
Пластина переходная правая

Пластина переходная левая
Заглушка декоративная
Фиксатор заглушки
Винт самонарезающий крепления заглушки
Упаковка
Паспорт

1
1
4
4
4
8
1
1
2
2
2
1
1

Гарантийный срок работы изделий - 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,580 кг.

Паспорт электростеклоподъемников "ФОРВАРД" для ВАЗ-2101 и ВАЗ-2106.

Видеообзор комплекта стеклоподъемников

Устройство стеклоподъемников "ФОРВАРД"

Как отличить подделку от оригинала

5 отличий стеклоподъемников "ФОРВАРД" в нашем магазине от тех,


что Вы можете купить в другом месте

Видеоинструкция по установке электростеклоподъемников

Отчеты наших покупателей об установке cтеклоподъемников

Фотоотчет об установке электростеклоподъемников "ФОРВАРД" на ВАЗ-2106 в передние двери

Фотоотчет об установке электростеклоподъемников "ФОРВАРД" на ВАЗ-2106 в передние двери

Представляем Вашему вниманию очередной жизненный опыт нашего покупателя, который принял участие в нашей акции.

На этот раз информацией поделился Яндовский Александр Сергеевич из Нальчика, подготовив фотоотчет, о том, как он справился с установкой электрических стеклоподъемников "ФОРВАРД" в передние двери своего автомобиля ВАЗ-2106, и с какими нюансами он столкнулся.


Давно мечтал установить электрические стеклоподъемники на свою "шестерку". Три года крутил стекло руками, особенно доставляло удовольствие управлять пассажирским стеклом. И вот, с наступлением весенне-летнего сезона, наконец, решился и заказал электрические стеклоподъемники "ФОРВАРД" на сайте Стеклоподъем.РФ.

Доставка была очень быстрой, меньше недели.

Вот я забрал с нетерпением жданную посылку.

Установку начал с правой передней двери.

Неделю ранее я устанавливал центральный замок, а сняв обшивки, загорелся желанием их облагородить, что собственно и сделал (обшил тканью), а вырезать дырку под стеклоподъемник к радости не поспешил.

Началось с логического снятия обшивки и устранения старого тросового стеклоподъемника, открутив 3 гайки.

Далее прикручиваем переходную пластину к стеклоподъемнику. Пластина должна быть не ровно, а под наклоном вниз, чтобы стекло полностью опускалось в нижнем положении.

Стекло поднимаем вверх, чтобы не мешало.

Далее разметил на двери маркером место сверления отверстий, согласно паспорту.

Сначала, для удобства, просверлил сверлом диаметром 4 мм, а после - 8 мм, как написано в паспорте.

Прикручиваем стеклоподъемник к двери.

Опустил стекло вниз и вижу, что отверстия на ведущей пластине на стекле не совпадают с отверстиями на переходной пластине стеклоподъемника.

Для решения этой проблемы решил просверлить еще одно отверстие в переходной пластине стеклоподъемника.

Подключил проводку для пробного теста, но стекло не пошло вверх, т.к. его заклинивало спустя пару см после движения вверх. Погрешил на самодельно просверленное отверстие.

Далее открутил стеклоподъемник от ведущей пластины стекла и двери, вынул полностью стекло из двери, чтобы сдвинуть пластину стекла немного левее, чтобы все отверстия совпали.

Поставил стекло обратно в дверь, прикрутил стеклоподъемник к двери, переходную пластину к ведущей пластине стекла, но стекло опять не поднимается. Причина оказалась в том, что сама дверь кривая. Видимо была битая. После проб и выравнивания двери в местах крепления стеклоподъемника, относительно вперед назад, стекло поехало вверх.

Далее собираем переднюю левую дверь.

Прикручиваем переходную пластину к стеклоподъемнику. Пластина должна быть прикручена не ровно, под наклоном (левый тонкий край, где 2 отверстия должны быть немного ниже), как когда собирал переднюю правую дверь.

Просверливаем два отверстия в двери по той же схеме, прикручиваем стеклоподъемник к двери, переходную пластину к ведущей пластине стекла, которую я изначально тоже сдвинул, чтоб совпали отверстия (тоже снимал стекло и смещал пластину).

Подключил пробно проводку, и УРА - стекло поехало без проблем.

Про проводку, ничего сложного здесь не возникало:
«+» - розовый провод, подключил напрямую к аккумулятору;
«–» - черный провод, подключил к минусу, взятому у прикуривателя;
подсветка кнопок - желтый провод, подключил к проводу подсветки у прикуривателя.

Каждый разъем подключаем к разъемам стеклоподъемника.


С подключение кнопок тоже всё очень просто.

Думая куда приделать кнопки, родилась идея. Купил блок переключателей стеклоподъемников Lada Granta, который тоже есть на сайте Стеклоподъем.РФ, и вот что собственно получилось.


Спасибо, Александр Сергеевич, за подготовку такого замечательного отчета, и в благодарность, обещанный приз перечисляем на счет мобильного телефона.


Купить электростеклоподъемники "ФОРВАРД" для ВАЗ-2101, -2106 (в передние двери) Вы можете в нашем интернет-магазине

Купить

🚘 Как поставить стеклоподъемник на ВАЗ 2106 своими руками: советы и рекомендации

Автомобили моделей ВАЗ2101-2107 снабжались тросиковым механизмом подъёма стекла, что всегда вызывало массу сложностей при их эксплуатации. Выход из строя чаще всего происходит от того, что водители и пассажиры слишком резко вращают ручку стеклоподъёмника, тем самым опережая естественное ослабление троса. Трос в таком случае слетает с катушки, после чего установить его на место практически невозможно.

Современные автомобили вместо тросиковой системы используют планочную систему, которая гораздо более эффективна и долговечна, но в данной статье речь пойдёт об автомобиле ВАЗ 2106 – мы узнаем, как правильно установить электростеклоподъёмники вместо штатных механических.

Многие владельцы ВАЗ-2106 озадачиваются тем, как установить стеклоподъёмники с электрическим приводом на свои автомобили, ведь их использование заметно уменьшает вероятность возникновения проблем с тросиком в дальнейшем.

Как поставить электростеклоподъёмники на ВАЗ 2106

Для установки электрических подъёмников стёкол самому вам понадобится несколько часов времени на одну дверь. Выполните следующие действия:

  • Снимите с двери обшивку
  • Закрепите электромотор саморезами в соответствии с прилагаемой к нему инструкцией
  • Проверьте стекло на плавность хода и отсутствие перекосов
  • Протяните провода в специальное отверстие в двери и подключите их в соответствии со схемой электропроводки
  • Соберите дверь в обратном порядке. Вместо ручек установите специальные заглушки.
  • Подберите подходящее место под кнопку управления стеклоподъёмником и закрепите её
  • Проверьте работоспособность системы

Как видите, установка электростеклоподъёмников своими руками не составляет особого труда. Очень важно во время монтажа смазать все узлы, поскольку герметичность дверей на ВАЗ 2106 не достаточно высока. Если вам не понятен алгоритм – рекомендуем ознакомиться с фото и видео в интернете по данной тематике.

Спасибо за подписку!

Преимущества стеклоподъёмников

Электрические стеклоподъёмники на машине имеют преимущество не только в виде комфорта, но и другие немаловажные плюсы. И главным из них, конечно же, является безопасность — при вращении механических ручек вы постоянно отвлекаетесь от вождения, что исключается при нажатии кнопок.

Помимо безопасности, электрические подъёмники увеличивают срок службы тросикового механизма, поскольку все движения внутри двери осуществляются более плавно и без резких рывков, которые в основном и являются причиной поломок.

В автомобилях классической линейки ВАЗ от вращения ручки зачастую отходит обивка двери, что также исключается при замене стандартных подъёмников на электрические.

Стеклоподъемники для ВАЗ-2101 и -2106 передние электрические "Гранат"

Комплект реечных электрических стеклоподъемников в передние двери автомобилей ВАЗ-2101, -2102, -2103, -2106. Могут применяться для тюнинга или замены вышедших из строя штатных стеклоподъемников.

Видеообзор товара

Бренд: "Гранат".

Артикул, присвоенный производителем: P.2106.10.

Артикул оригинальной детали (АвтоВАЗ):
2101-6104020-01 - стеклоподъемник передних дверей (механический).

Комплектность:
В состав комплекта входят: два электростеклоподъемника, жгут электропроводки, два переключателя стеклоподъемников 92.3709 с рамками, заглушки отверстий в дверных картах от ручек механических стеклоподъемников, паспорт с указаниями по установке.

Особенность:
При работе стеклоподъемника, моторедуктор вместе с обоймой стекла перемещается по неподвижной направляющей (рейке) при помощи зубчатого вала.

Установка:
При установке стеклоподъемника, необходимо сверление отверстий в двери, согласно схеме приведенной в паспорте.

Может применяться для автомобилей:

Марка Модель автомобиля Тип кузова Кол-во дверей Годы выпуска
ВАЗ 2101 седан 4 1970 — 1988
ВАЗ 2102 универсал 5 1971 — 1985
ВАЗ 2103 седан 4 1972 — 1983
ВАЗ 2106 седан 4 1976 — 2006

Характеристика:
Номинальное напряжение питания - 12 В
Время подъема (опускания), не более - 5 сек
Номинальное усилие при подъеме - 120 Н
Потребляемый ток при номинальном усилии, не более - 7,5 А
Максимальное усилие на стекле - 200 Н
Ресурс работы - 30000 циклов
Гарантийный срок - 18 месяцев с момента продажи.
Размер упаковки: 54x38x11 см.
Масса: 3,150 кг.

Стеклоподъемники на ваз 2106 - замена, установка, электростеклоподъемники

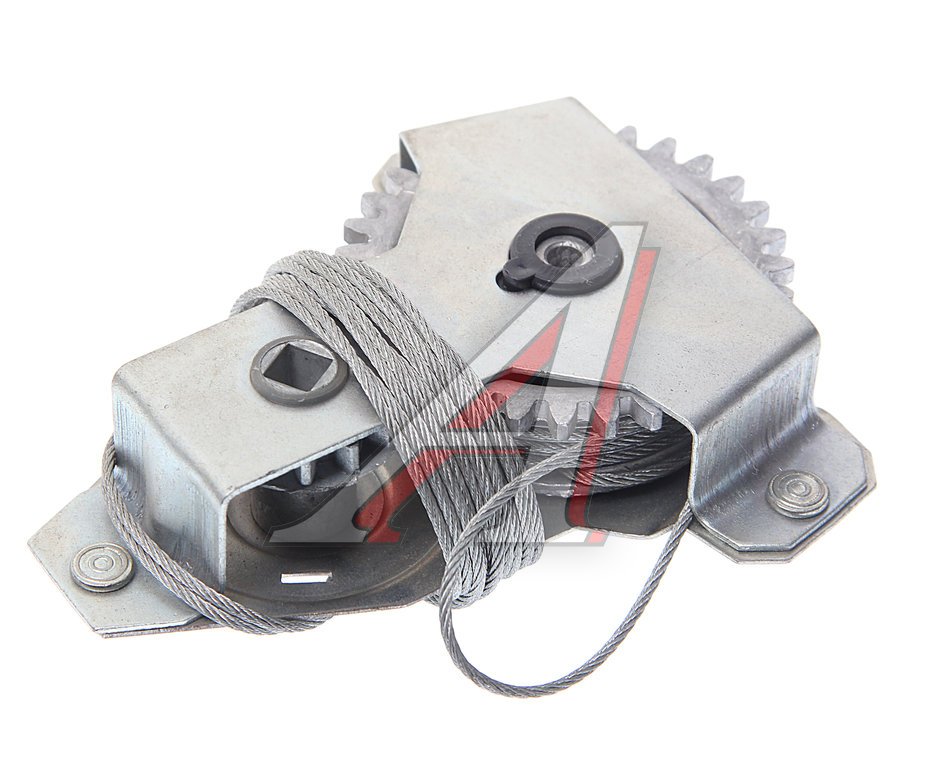

Штатный стеклоподъемник передний ваз 2106 является элементом интерьера салона автомобиля и предназначен для доступа воздушных масс в салон и повышения комфорта в транспортном средстве при совершении поездок различной длительности. Инысм словами  при открытых окнах в салон поступает свежий воздух.

Устройство системы достаточно простое: механизм стеклоподъемника ваз 2106 состоит из троса стеклоподъемника, движущего между жестко закрепленными роликами по строго определенному маршруту, управляющей ручки стеклоподъемников и системы трансляции подъема стекол.



У автолюбителей, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника в случае дефекта его подъемного механизма. Рассмотрим, как установить стеклоподъемник на ваз 2106, чтобы не случались перекосы при перемещении тросика с рамкой переднего стекла.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:



  • Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
  • Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
  • Отводим тросик в положение, не препятствующее работе;
  • Снимаем старый механизм стеклоподъемника ваз 2106;
  • Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

Важное дополнение:



1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.



2. При разматывании троса для установочных работ защелку трогать запрещено.



  • Прикрепляем на штатные соединения стеклоподъемники на ваз 2106  и пропускаем тросик по роликам согласно схеме установки;
  • В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
  • Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:





  • Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
  • После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
  • При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный  механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.



Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:



Технические параметры электростеклоподъемников

Обычно такие комплекты электрических стеклоподъемников имеют следующие эксплуатационные характеристики:



  • Напряжение по номиналу — 12 В;
  • Период опускания (подъема) – 5 сек;
  • Прилагаемое усилие во время операции – 120 Н;
  • Ток потребления — не более 7,5 А;
  • Межремонтный ресурс эксплуатации – 30 000 циклов.

Такие системы обеспечены превентивной защиты от перегревания при экстремальных перегрузках более 1,5 секунды, т. е. выключается электрический моторчик системы. Монтаж стеклоподъемника на ваз 2106 производится на место прежнего штатного изделия без дополнительных работ по интеграции данного устройства в систему электрооборудования транспортного средства.

Такие стеклоподъемники ваз 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия распространяются на 12 месяцев со дня приобретения.

Комплекты поставляются в следующем наборе:



  • Стеклоподъемники для 2 передних дверей,
  • Комплект электропроводки,
  • Включатели с символами, обеспеченные подсветкой
  • Крепежные изделия,
  • Заглушка декоративного типа;
  • Описание по сборке механизма.



ЭСП Форвард ВАЗ 2101, 2106 (передние, с форточкой)

Реечные электростеклоподъёмники "Форвард" R161 и R161-01 предназначены для установки в передние двери автомобилей ВАЗ 2101, 2102, 2103, 2106 и их модификаций, при наличии установленной на автомобиле электропроводки для подключения электростеклоподъёмников. В случае отсутствия установленной электропроводки, стеклоподъёмники рекомендуется использовать совместно с электромонтажным комплектом.

Применяемость: ВАЗ 2101, 2102, 2103, 2106 (стекла с форточкой)
Место установки: передние двери

Комплектность:
Электростеклоподъёмник с моторедуктором передний правый - 1 шт.
Электростеклоподъёмник с моторедуктором передний левый - 1 шт.
Винт М5 - 4 шт.
Винт М6 - 4 шт.
Болт М6 со стопорной юбкой - 4 шт.
Шайба стопорная - 8 шт.
Пластина переходная правая - 1 шт.
Пластина переходная левая - 1 шт.
Заглушка декоративная в комплекте с фиксатором и саморезом - 2 шт.
Паспорт изделия - 1 шт.

* Электромонтажный комплект:
Жгут проводки электростеклоподъемников - 1 шт.
Переключатель (кнопка подъема/опускания стекла) - 2 шт.

Технические характеристики:
Тип привода стеклоподъемника: электрический
Тип механизма: реечный
Диапазон рабочего напряжения: 10,8 - 15 В
Потребляемый ток при номинальном усилии:  не более 8 А
Диапазон рабочих температур: -45...+70 °C
Наработка на отказ: не менее 30000 циклов подъёма/опускания стекла
Номинальное усилие подъёма/опускания стекла: 12 кгс
Допустимое усилие подъёма/опускания стекла: 20 кгс
Время перемещения стекла из одного крайнего положения в другое: 4 секунды (при напряжении питания 13,5В и номинальном усилии)

Гарантийный срок работы - 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.
Вес (брутто): 2,780 кг.

Паспорт электростеклоподъемников "Форвард" для ВАЗ 2101, 2102, 2103, 2106 (в передние двери)

Установка электростеклоподъемников на ВАЗ 2104, ВАЗ 2105 и ВАЗ 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак за очередную присланную статью для сайта огромный респект и уважение пользователю Олежек с форума Автолада, который поделился опытом выбора и установки ЭСП на ВАЗ 🙂 Далее от его имени....

Давно собирался поставить данный «девайс», посерфиф по интернету выяснил что есть несколько типов ЭСП. ..

1.      1. Это ЭСП ножнецевидного типа (по статьям в интернете такого же типа ЭСП применяются в некоторых иномарках). В интернете  видел два вида таких ЭСП.

2.      2. ЭСП типа «Spal» т.е. тросовые, применяются совестносо штатными ручными стеклоподъемниками.

3.      3. Реечные, бывают двух видов. Первые это в которых рейка двигающая стекло цельная редуктор и каретка двигающая стекло двигается вместе со стеклом.

Второй вид реечных ЭСП, это ЭСП в которых рейка сделана как бы складывающейся, т.е. сама рейка сделана из звеньев которые складываются, а сам двигатель остается на месте.

4. ЭСП колесного типа, честно говоря такие увидел в первые но тем не менее фото привожу.

После некоторых раздумий я остановил свой выбор на реечных ЭСП фирмы «форвард», данный выбор был обусловлен несколькими причинами:

1.      ЭСП ножнецевидного типа, сложность конструкции это минус, относительная простота установки, массивность конструкции (весь механизм сделан из металла)– это плюсы.

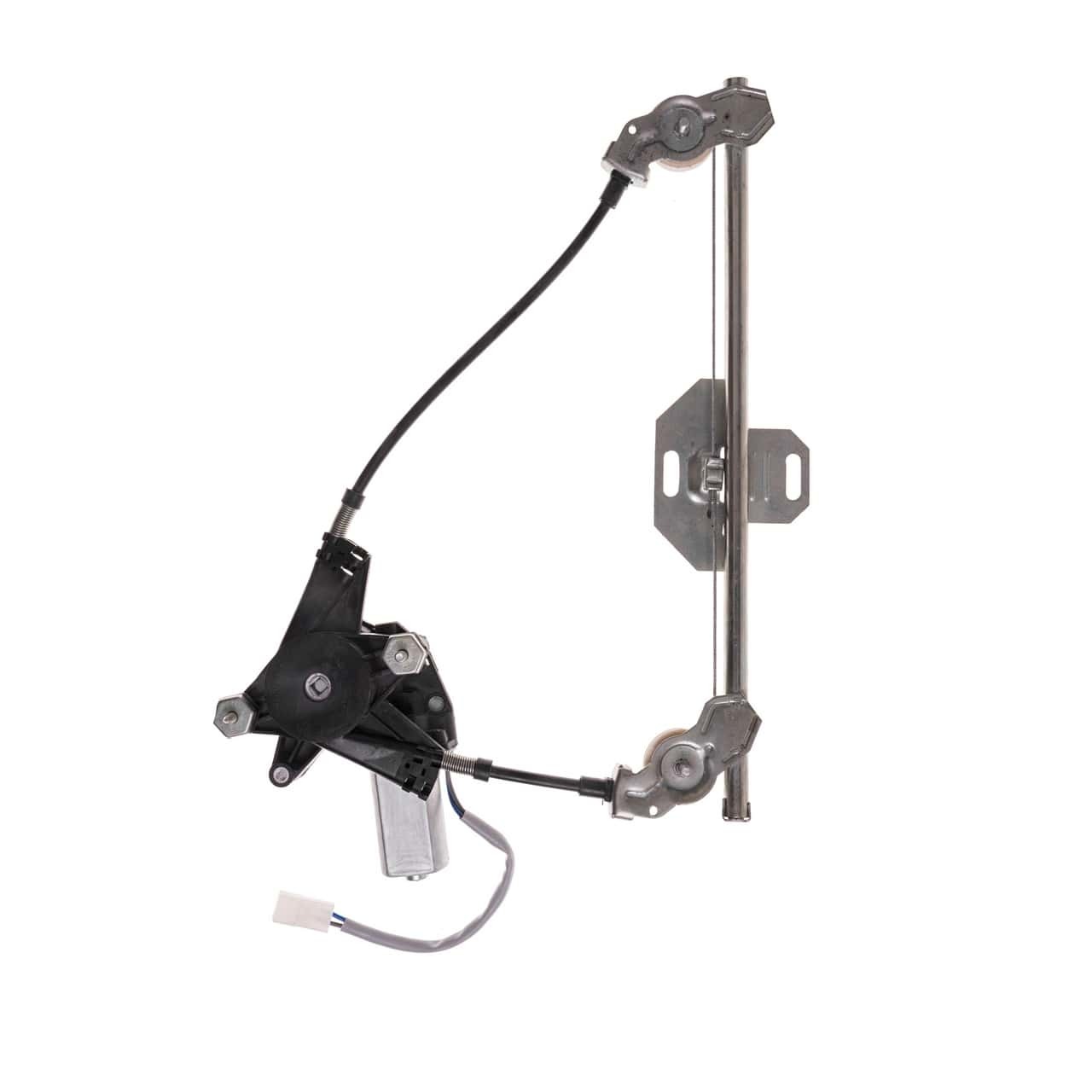

2.      Тросовые сразу были отметены в сторону в связи с тем что штатный механизм оставался, чего не хотелось, т.к. при поломке штанного СП электрический бы не работал. Но есть и плюс этого ЭСП это то что, при поломке самого ЭСП стекло можно закрыть с помощью штатного СП.

3.      Эти ЭСП на мой взгляд самые интересные так как конструкция самая простая, рейка которая поднимает опускает стекло и сам редуктор в сборе с двигателем. Но тут есть тоже свои минусы и плюсы.

Первый тип ЭСП хорош тем что у него вся конструкция выполнена из металла, но каретка двигается по рейке в связи с чем нужен некоторый запас проводов который бы позволял двигаться свободно каретке.

Второй тип ЭСП, плох тем что в нем почти вся конструкция выполнена из пластика, но конструкция очень проста, сам двигатель с редуктором не двигается именно по этому не требуется запас проводов.

Но конечно сам пластик не внушает доверия.

4.      Эти ЭСП мало распространенны именно по этому  я от них сразу отказался.

После еще некоторого раздумья я окончательно решил заказать ЭСП фирмы «ФОРВАРД» у производителя на сайте http://ts.izhnet.ru/?mod=pre.

Долгое время после получения ЭСП не было возможности их поставить, за это время успел заказать доводчики стекол, т.к. хотелось что бы стекла закрывались автоматически при постановке на охрану. Но, обычные доводчики во множестве присутствовавшие в магазинах и на рынке моим требованиям не отвечали, потому что не имели тех функций что предлагали производители доводчика «BETA-10». Именно его я и заказал в интернет магазине http://www.autocomp.ru/.

Функционал который предоставляет этот доводчик очень обширен: это не только закрытие  стекол при постановке, но и возврат стекол в положение до постановки на охрану, откат стекол при встрече с препятствием, открытие закрытие стекол по одному нажатию (автоматический режим, этот режим в процессе эксплуатации понравился больше всего, так как не отвлекаешься на контроль закрытия или открытия, достаточно просто один раз «щелкнуть»).

Почти спустя год у меня на конец, появилось время для установки ЭСП и доводчика.

Были изучены электро схемы, внешний вид ЭСП и доводчика для того что бы решить как ставить и куда тянуть провода. Закуплены провода, предохранитель на 20А и держатель для него, пара кнопок для ЭСП, изолента, гофра для проводов, клеммы, а так же пара изогнутых трубок защитных для проводки, которые штатно идут в классике для дверной электропроводки. Изначально кнопки было решено ставить в рукоятку водительской двери, и были куплены три кнопки, но после того как я посчитал количество идущих в дверь проводов, было решено установить кнопки ЭСП в нижнюю часть «бороды», а кнопки которым не нашлось места в их «родных» местах перенести в место лампы «ЧЕКЭЙНДЖ» (и одновременно заменить их кнопками от 9-ки с соответствующими символами т.к. они имеют меньшие размеры), сам индикатор неисправности двигателя решено было перенести на панель приборов.

И так, разбираем обшивку дверей, я думаю не стоит рассказывать как это делать, далее снимаем штатный стеклоподъемник, снимаем ОБЯЗАТЕЛЬНО (это не указанно в инструкции я этого по не знанию не сделал) нижний натяжной ролик, иначе стекло не будет опускаться до конца, а при опускании будет изламывать дверь. Сверлим по указанным в инструкции размерам два отверстия, вставляем ЭСП крепим его, крепим переходную пластину к ЭСП и к стеклу, все ЭСП установлен.

Верхнее отверстие.

Нижнее отверстие.

Установленный ЭСП.

Можно произвести пару пробных включений подсоединив ЭСП на прямую к аккумулятору, работает??? отлично!!! Далее намечаем с внешней стороны двери, со стороны петель место где у нас будет проходить резиновая трубочка с проводами.

Трубочка с проводами.

Оговорюсь сразу, у меня была установлена в салоне сигнализация, и маленькие гофры уже были проложены, но проложены они были на мой взгляд неудачно, так как сильно изгибались и часто рвались, а замена их была очень трудоемкой. Кроме того в водительской двери протянуть в эту гофру еще пару довольно толстых проводов уже не было возможности, поэтому я решил установить новые трубочки старого образца. Но если у вас в этих гофрах есть свободное место и туда войдут еще пара проводов то этот пункт можно пропустить.После того как наметили сверлим маленьким  сверлом (диаметр 4мм или 5) отверстие в двери, закрываем дверь отмечаем карандашом или маркером через это отверстие точку на стойке, (это нужно для того что бы отверстия были соосны) после чего сверлим этим же сверлом стойку, меняем сверло (я сверлил если мне память не изменяет  сверлом диаметром 13мм),  рассверливаем раннее сделанные отверстия. В двери отверстие необходимо рассверлить что бы трубочка входила в него свободно и её при закрывании двери не закусывало. Протягиваем провода от «бороды» под «парпризом» через стойку в трубочку в дверь. Делаем все тоже самое с другой дверью.

Заглушенные прежние отверстия



После того как я установил ЭСП и произвел пробное включение обнаружилось не очень  не приятная вещь, ЭСП оказался на столько мощным что при подъеме стекла до упора в верх он гнул рамку стекла, что мне очень не понравилось, пришлось снимать ЭСП и придумывать как сделать так что бы стекло как только зашло в рамку тут же останавливалось (сделать это средствами доводчика не представлялось возможным так как он отключает двигатель слишком поздно за это время стекло уже успевало выломать рамку). Сняв ЭСП было решено перенести упор каретки ниже, этого по первым прикидкам было достаточно что бы стекло останавливалось как только входило в уплотнитель что и требовалось.

Каретка выходила за пределы так.

Там где отверстие был штатный упор но он короток, и каретка могла выезжать именно так как на фотографии, в это отверстие был вкручен болт и с обратной стороны зафиксирован гайкой, после этого каретка стала выезжать только так.

Винт для упора нужно выбирать с потайной головкой, что бы он не мешал в последствии установке ЭСП.

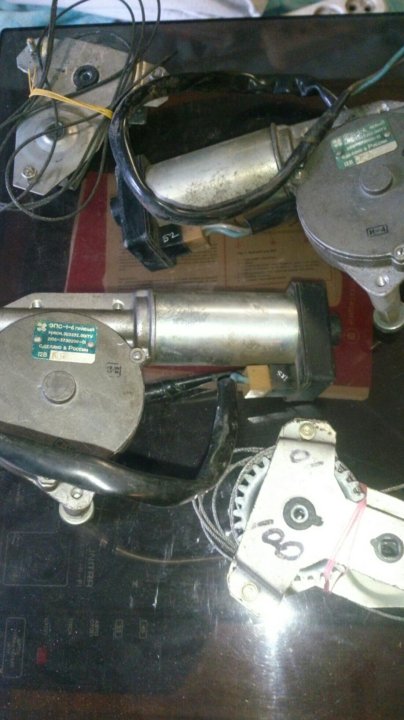

Когда разобрал ЭСП то был удивлен полным отсутствием какой либо смазки, хотя на сайте производителя нашел сообщение о том что её там быть не должно, т.к. сами детали механизма обладают фрикционными свойствами, в общем меня это не удовлетворило и я решил все таки смазать весь механизм, смазывал вот такой смазкой.

После того как установлены ЭСП в двери переходим к протяжке проводки. Первым делом протягиваем силовой провод напрямую от аккумулятора через резиновую заглушку в моторном отсеке, раньше через эту заглушку проходила тяга педали газа. Делаем отверстие протягиваем провод и укладываем в сторону аккумулятора, советую сразу провод уложить в защитную гофру что бы не повредить его и это просто эстетично.

Заглушка. (немного размыто, находится между фильтром (машина инжекторная) и тросом газа).

В близи аккумулятора размещаем предохранитель, обжимаем клеммы, прикручиваем клемму к плюсовой клемме аккумулятора (перед тем как прикрутить клемму к аккумулятору необходимо проверить отсутствие предохранителя в колодке, это необходимо для того что бы если где то мы напортачили он сразу не cгорел).

Колодка с предохранителем

.

Обратный конец провода прокладываем под парпризом в сторону «бороды», т.к. именно здесь я решил разместить кнопки ЭСП и доводчик (доводчику нашлось место под магнитолой).

В процессе установки.

Надо сказать что кнопки ЭСП, сами по себе не рассчитаны под установочные места для классических кнопок, но вместе с кнопками идут площадки для установки в мягкую ошибку (такое название я увидел в каком то интернет магазине) так вот эти площадки вставляются в «колодцы» назовем их так штатных кнопок, но они там не держатся, я их просто приклеил термоклеем, в получившуюся конструкцию вставил кнопки.

Вид с зади.

Вид с переди.

Далее протягиваем управляющий жгут от доводчика к местам установки кнопок.

Установленные кнопки.

Подключение проводить строго по инструкции к доводчику http://www.texhopolis.ru/manuals/cxBeta-10-2.pdf , сначала обжимаем провода которые подключаются к кнопкам, важно правильно подключить кнопки, что бы подъем /опускание соответствовало символам нарисованным на кнопках, (то есть провода подключаемые к кнопкам были правильно скоммутированны в кнопке). Это нужно для того что бы сам доводчик правильно работал, т.к. при настройке доводчика необходимо указывать верхние точки для каждого стекла, так вот если будут перепутаны провода в кнопке и соответственно на двигателе то при обучении доводчика обучение не возможно будет произвести т.к. будут перепутаны направления подъема/опускания, а обучение включается только при нажатии обеих кнопок на опускание. После того как подключены управляющие провода к кнопкам, подключаем силовые провода, согласно схеме, массу прикручиваем к шпилькам на которых крепится парприз. Зажигание я взял с кнопки обогрева заднего стекла, она расположена ближе всего, подсветку можно взять с часов, или с кнопки включения внешнего освещения.

С сигнальным проводом по которому доводчик закрывает стекла пришлось повозится, объясню по чему, штатно доводчик закрывает стекла по постоянному или импульсному минусу, у меня в машине с центрального замка на сигнализацию при закрытом состоянии постоянный плюс   отсутствует, это мне не подходило, решил попробовать как то поменять полярность с помощью пяти контактного реле, но во всех вариантах, то есть, при включенном зажигании или при выключенном реле остается под напряжением, мне это не понравилось. Но на водительском блокираторе есть микро выключатель который дает сигнал на закрытие остальных замков (центральный замок). Так вот с него выходит три провода два из них задействовано, один центральный на который приходит постоянный плюс, один из них обесточиваются при закрытии на втором появляется напряжение и наоборот при открытии.   Именно это мне и нужно было, оставалось только протянуть дополнительный провод  к доводчику, и перепрограммировать доводчик на закрытие стекол по постоянному плюсу (благо сделать это у этого доводчика очень просто). ( http://www.texhopolis.ru/manuals/instexpl.pdf  ).

Получились такие схемы подключения, сигнального провода.

В общем то все, собираем все в обратной последовательности, ставим обшивки на двери и вставляем в отверстия для СП заглушки.

Обсудить данную статью, задать вопросы автору можно у нас на форуме в этом топике 🙂 Всем удачи на дорогах!

как тонировать заднее стекло на "классику"

«Шестерка» - давно народный автомобиль, его выпускают несколько десятков лет, и в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в различных модификациях.

ВАЗ 2106 тюнинг двигателя

Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии соответственно, а тюнинг ВАЗ 2106 надо начинать с двигателя, то есть либо устанавливать его самому мощная инкарнация (ВАЗ 21063) вместимостью 54.5 кВт, или, если оно уже стоит, приступить к его достройке.

Во-первых, стоит попробовать поиграть с имеющимся штатным карбюратором (обычно «Озоном»), либо установить Солекс, Пекар. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

Также не используйте обычные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии. Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить срок службы двигателя, ведь длительная работа на оборотах более 4000 не лучшим образом сказывается на его сроке службы.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106 включает переделку салона салона. Не стоит ставить спортивный руль маленького диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным.Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться в системе отопления, так как двух дефлекторов слишком мало и запотевание окон в дождливую или холодную погоду отнюдь не редкость.

Самые отчаянные занимаются тюнингом салона ВАЗ 2106 , вырезают дополнительные отверстия в панелях и подводят воздуховоды к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор - амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность менять сиденья водителя и переднего пассажира, поэтому пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» при минусовой температуре -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

Фото тюнинга ВАЗ 2106

Ниже представлена ​​подборка картинок с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют штатные бамперы и дверные ручки. В последнее время стало модным делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

См. Также - одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборка - еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 - фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
Тюнинг ВАЗ ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
Тюнинг бороды ВАЗ 2106 Кузовной тюнинг ВАЗ 2106
Тюнинг устройств ВАЗ 2106 - фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 - фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

Речь идет сразу: те, кто уже съел на тюнинговых Жигулях не одну собаку, пожалуй, не удивятся.Многие скажут: тюнинг пошел проторенным путем, расточка - валы - «турбо редуктор» . .. Но даже если все это для вас не в новинку, стоит ознакомиться с историей полностью: итоговые цифры явно заслуживают внимания.

от 8 до 16

Но история покупки и дальнейшая жизнь этой «шестерки» действительно пошла по классическому, проторенному пути. В 2006 году первокурсник Коля начал свою автомобильную жизнь с покупки ВАЗ-2106 - ярко-красного цвета, на 15 колесах, со спортивным глушителем и сабвуфером в багажнике.Машина, конечно, была далеко не новой - но новый хозяин и друзья подправили ее техническое состояние: капитальный ремонт двигателя и устранение неисправностей тормозной системы и подвески поставили машину на ноги. Ну а потом, конечно же, пришла жажда тюнинга.

В тот момент набирали обороты дрэг-рейсинг и другие ночные гонки. Николай не мог остаться в стороне, съездил на пару мероприятий - и его зацепило. Поэтому он решил сделать из советских «Жигулей» действительно быструю машину. «Шестерка» и ее восьмиклапанный двигатель пережили и увеличение объема, и спортивные распредвалы, и доработанные карбюраторы... Даже закись азота - вот и пробовали. На время этого хватило, но вскоре стало ясно, что если мощность увеличивать, то серьезно. Возникла такая логичная идея: собрать серьезный турбомотор на базе 16-клапанного агрегата от ВАЗ-2112.

Много времени много воздуха

Двигатель:

В то время ВАЗы с турбонаддувом хоть и существовали, но все же были довольно редким явлением, и такой, как сейчас, возможности купить сразу все необходимые запчасти не было.Поэтому много привозили из других стран (Японии, США, Китая, Германии), а иногда даже придумывали дизайн самостоятельно и делали на заказ. Часто машину приходилось привозить в различные мастерские и оставлять там на несколько дней или даже недель, чтобы мастера могли на месте снять мерки и изготовить необходимые детали. И все это, конечно же, время и деньги. Один только ресивер задержал проект на целый сезон. Сыграл человеческий фактор - мастер не доставил вовремя заказ. Но была и выхлопная система, и система охлаждения, и впуск на базе дросселей Toyota Levin ...

В результате автомобиль совершил свой первый самостоятельный выезд только через три года. Основу силового заряда теперь составляет турбокомпрессор Garrett GTX 3071. Эта турбина обеспечивает довольно ранний запуск золотника, то есть запуск двигателя, а для небольшого объема в 1500 «кубиков» это очень важно. В то же время он обеспечивает большую мощность наверху. Турбина, вестгейт и продувка были закуплены новыми в США.Клапаны поставлялись от Volkswagen, а клапанные пружины известной компании Schrick заказывались из Европы.


После сборки в январский ЭБУ заливал программу обкатки при давлении наддува 0,6 бар. Потом была полная регулировка на стенде на максимальное давление. Поскольку ВАЗик эксплуатируется на дорогах общего пользования, мощность было решено повышать постепенно: сначала 1 бар - обкатка и привыкание, затем 1,5 бара - новая постановка и новая обкатка. На данный момент в машине есть две программы: 1 планка для города и для первой передачи, чтобы исключить ненужное скольжение на старте, и 2 планки в режиме гонок.Переключение осуществляется тумблером на руле.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

«Шестерка» оказалась мощной. Очень могущественный. На данный момент ребята остановились на 450 л.с., что составляет примерно 80% от максимальной мощности, доступной с такой компоновкой двигателя.


Конечно, штатная подвеска и трансмиссия не были готовы к такой мощности, скорости и вообще нагрузкам.Глупо полагать, что, например, коробка передач, рассчитанная на мощность «чуть больше 60», безболезненно переваривает ее семикратное увеличение. Коля не стал испытывать удачу и сразу установил более надежные агрегаты от BMW. В частности, коробка передач и задний подрамник вместе со всей подвеской перекочевали в машину из поколения Е30 «трехрублёвку».


Показать ярость

Мощность:

"Злая" начинка и внешний вид должны быть соответствующие. Поначалу было искушение полностью уйти от ложа-лука, но Коле это показалось слишком простым и неинтересным.И, стоя на старте, все равно хочется внушить своему противнику страх - он должен сразу понимать, что легкой схватки не получится, да и рядом не самые простые Жигули. Для такого эффекта нужно было что-то уникальное, но в то же время гармоничное. Поэтому все сделали своими руками.

Для начала сняли весь хром с кузова. Потом начались эксперименты со стеклопластиком - ребята сделали новые передний бампер, капот и крышку багажника. Все бы хорошо, но низко сидящий бампер постоянно соприкасался с дорогой, а потому требовал регулярного ремонта.В какой-то момент Николаю этот процесс надоел, и он решил попробовать использовать современные алюминиевые композитные панели.

1 / 3

2 / 3

3 / 3

Шины Toyo Proxes 888

Кованые диски TOM`S 15 дюймов

Он легкий, прочный, его легко резать и гнуть. Накладки на пороги, сплиттер, задний диффузор, а также внушительный передний фартук были выполнены из композита - картинка получилась именно такой, какой я хотел видеть. Внешний вид ВАЗ-2106 дополнили диски TOM`S, привезенные с японского аукциона.Внешний вид получился очень необычным - броским, но в то же время стильным.

В жизни, конечно, не все и не всегда шло так гладко, как на бумаге. Это неудивительно - знания приходят с опытом. Итак, однажды, прямо накануне гонки, двигатель умер: маслосистема не справлялась с нагрузками, и случилось масляное голодание ... Пришлось срочно перебирать двигатель в одночасье - к счастью, необходимый запасной запчасти были в наличии.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Скорость и дружба

Сейчас «шестерка» используется владельцем исключительно как машина выходного дня - на выставки, шоу и гонки, как говорится, забирать душу.По результатам замеров, этот ВАЗ преодолевает 402 метра ровно за 12 секунд, а разгон от 0 до 100 км / ч занимает всего 4 секунды, максимальная скорость составляет 250 км / ч. Так что если вы видите его на светофоре в городе, мы даже не рекомендуем пытаться соревноваться: велик шанс проиграть.


Как говорит Николай, самым сложным в проекте было определиться со всеми доработками и вложить в отечественный ВАЗ большие деньги, веря в эту красную «шестерку» и ее потенциал.Сейчас его машину обслуживает известная автоспортивная команда HMG. Изначально выступая в роли консультантов, сейчас инженеры и механики команды занимаются полной технической поддержкой «шестерки». Именно там изготовили кастомный впускной ресивер и установили коробку передач Getrag от BMW. К следующему сезону планируется сварить новый выпускной коллектор.

Краткие технические характеристики:

Двигатель: Блок от ВАЗ-2112 1,5 литра Электроника: ЭБУ 5.1-4 Январь Коробка передач: Коробка передач Getrag 260 от BMW Подвеска: Задняя подвеска от BMW E30 Тормоза: Суппорты от ГАЗ-3110 Внешний вид: Пластиковые капот и багажник РМЦ-Гараж




Помимо дружного коллектива, за время работы над проектом Коля приобрел большое количество единомышленников в лице клуба Bunny Brothers Company.Так беспрецедентная покупка первой машины для студента превратилась в проект, растянувшийся на несколько лет и вовлекший много интересных людей и событий в жизни владельца. Ведь тюнинг - это не только автомобили, но прежде всего общение и новые друзья.


Список улучшений:

ДВИГАТЕЛЬ

  • Блок от ВАЗ-2112 1,5 литра
  • Коленчатый вал 71 мм
  • Шатуны 121 мм H-образные United Motors
  • Головка блока цилиндров от ВАЗ-2112 пиленая (РМЦ-Гараж)
  • Клапаны 32/27 мм
  • Пружины Schrick
  • Пластины титановые
  • Толкатели цельные
  • Распредвалы ОКБ Динамика
  • Регулируемые шестерни распредвала ОКБ Динамика
  • Поршни от ВАЗ-21213, доработанные под степень сжатия 7.9
  • Турбина Garrett GTX 3071
  • Внешний вестгейт Tial 44 мм
  • Ресивер HMG
  • Впуск 4-х дроссельный от двигателя Toyota Levin 4A-GE
  • Передний интеркулер 450/300/76 мм
  • Алюминиевый трубопровод 63-76 мм Mud-Power
  • Ниппели силиконовые
  • Хомуты с Т-образным болтом
  • Кастом выхлопная система RMC-Garage на трубе 76 мм
  • Глушитель Fox Racing
  • Топливный насос Bosch 340 л / ч
  • Siemens Deka 870 cc форсунки
  • Коллектор нержавеющая сталь DGT
  • Термолента Thermo-Tec
  • Воздушный фильтр низкого сопротивления AEM
  • Перепускной клапан Tial 50 мм
  • Маслоотделитель Cusco
  • Масляный радиатор Trust
  • Рукава армированные
  • Прокладка под масляный фильтр
  • Масляные форсунки
  • Усилитель блока цилиндров
  • Система охлаждения: радиатор + два вентилятора от Шевроле Нива
  • Расширительный бачок Lada largus

Знаменитая «шестерка» - ВАЗ 2106 выпускалась несколько десятилетий подряд и по праву заслужила звание «народной» машины. Даже сегодня улицы наводнены модификациями шестой модели «Жигулей» - этот автомобиль проверенный временем, надежный и заслуженно любимый хозяевами. Одна проблема: он устарел. Пока не дошла до блеска по-настоящему ретро-автомобиля, но уже давно не выглядит современно. Что делать? Сделай тюнинг!

ВАЗ 2106 тюнинг двигателя

В принципе основные отличия различных модификаций «шестерок» - в двигателе и коробке передач - соответственно и в вопросе тюнинга нужно отталкивать эти части автомобиля.Среди всех «шестых» Жигулей самый мощный двигатель - 54,5 киловатта - был установлен на модели ВАЗ 21063 - поэтому, если у вас его еще нет, первым делом нужно его установить.

Мощный двигатель уже в наличии? Совершенству нет предела, давайте его улучшаем! Запускать доработку пламегасителя своей «шестерки» желательно с карбюратора: обычно это «Озон», но Пекарь или Солекс тоже подойдут.

Трос привод от инжекторной классики на карбюратор ВАЗ 2106

А теперь обратим внимание на систему зажигания: она тоже требует доработки.Прежде всего, необходимо установить бесконтактную систему зажигания: у нас суровые зимы, и этот вариант обеспечит вашему двигателю ВАЗ 2106 более уверенный запуск в холодную погоду. Не забывайте и о свечах зажигания! Кроме того, необходимо заменить существующие силиконовые высоковольтные провода на современные надежные экранированные аналоги.

Кстати, не забывайте, что на ваших «Жигулях» в процессе настройки появятся дополнительные потребители электроэнергии, поэтому вам понадобится более мощный генератор, а емкость аккумулятора должна быть не менее 62 Ач.

Делаем турбомотор для классики своими руками из подручных материалов (видео инструкция):

С двигателем справились - теперь дело за трансмиссией. «Шестерки» выпускались несколько десятков лет подряд, и, соответственно, начинались они с четырехступенчатой ​​коробки передач, которая позже уступила место более прогрессивной пятиступенчатой ​​трансмиссии. Что твое? Если он четырехступенчатый, замените его на более современный пятиступенчатый аналог, особенно если вы планируете в дальнейшем выезжать по загородным дорогам, на котором пятая передача позволит вам хорошо сэкономить топливо и продлить срок службы двигателя. .Ни для кого не секрет, что длительная эксплуатация на высоких оборотах далеко не лучшим образом сказывается на состоянии двигателя!

Тюнинг салона "Классика"

Конечно, говоря о тюнинге, мы имеем в виду не только внешний лоск и более прогрессивную «начинку» автомобиля, но и комфорт водителя и пассажиров. Что можно улучшить в ВАЗ 2106 своими руками? Руки многих владельцев тюнинговых автомобилей тут же тянутся к рулю, желая заменить его на привлекательный и модный спортивный аналог.При тюнинге ВАЗ 2106 это непрактично: у Лады нет гидроусилителя руля, а установив спортивный руль небольшого диаметра, вы обрекаете себя на еще большие усилия на рулевом колесе, чем со штатным рулевым колесом.

Лучше перейти на отопление. В шестой модели «Жигулей» запотевание стекол в мороз или дождь далеко не редкость, а двух дефлекторов маловато. Выходы из этой ситуации могут быть разными. Можно установить еще одну «торпеду» (например, она подойдет от BMW E36), а можно самому подмигнуть и, прорезав несколько дополнительных отверстий в приборной панели, подвести воздуховоды к боковым окнам.Однако сразу предупреждаем: оба эти варианта не идеальны, и могут стать причиной неприятного общения с ГИБДД при всевозможных проверках.

А вот замена штатных часов Лады на амперметр хлопот не принесет, а вот пригодится. Амперметр можно взять, например, от 469-го УАЗ, запитать он будет от проводки освещения бардачка.

Кресла заменить тоже не мешают - сейчас автокресла для «шестерок» производятся в Ижевске, и они очень удобные.Впрочем, кресла из «семерки» тоже подойдут - при наличии современного чехла с приятными «фишками» - массажем, подогревом, вентиляцией - кресла водителя и переднего пассажира станут особенно удобными.

Кстати, по поводу отопления. Как уже было сказано выше, зимы у нас суровые, и возможность посидеть на тридцатиградусном морозе в теплой машине, сразу завести и погонять на зависть другим водителям бесценна. Так что о нем нужно позаботиться заранее. Для этого пригодится система подогрева двигателя (подойдет любая, например Вебасто) и установка автономного обогрева салона.

Внешний тюнинг ВАЗ 2106 и доделки

ВАЗ 2106

Осталось совсем немного - установить зеркала заднего вида с опцией обогрева, противотуманки и стекла в передние двери от более прогрессивной «семерки». Не забывайте о том, что можно сделать самому в гараже. Однако совершенству нет предела, а для автовладельца, не лишенного креативности и здоровой фантазии, еще есть широкое поле внешнего тюнинга! Правда, много прикреплять к этой великолепной машине не стоит - спойлеры и обвесы вряд ли украсят ее (хотя кто-то может с этим не согласиться).Многие автовладельцы разбирают даже стандартные «примочки» - дверные ручки и бамперы.

Доработка ручек и замков ВАЗ 2106 на видео:

Однако в последнее время модным стал тюнинг ВАЗ 2106 в стиле ретро: заниженная подвеска, хромированные решетки и молдинги, белые боковины покрышек - к этой модели постепенно приходит ретро-глянец.

Для любителей творческого тюнинга рекомендуем нашу подборку фото самых необычных тюнинговых «шестерок» из интернета! Вдохновляйтесь идеями и сделайте своего железного коня лучше! Прежде чем приступить к реализации кузова вашего автомобиля, попробуйте поэкспериментировать с тем, о котором мы писали ранее.

Тюнинг ВАЗ 2106 - это изменение характеристик автомобиля путем улучшения заводских узлов и агрегатов, а также изменения внешнего вида самого автомобиля. Как видно из определения, тюнинг является внешним, а тюнинг - так называемым «внутренним», что означает улучшение характеристик двигателя, улучшение трансмиссии и ходовой части автомобиля. Каждый автовладелец, который собирается проводить тюнинг ВАЗ 2106, должен понимать, что это потребует больших вложений, как материальных, так и технических. Прежде всего, необходимо ответить на два основных вопроса:

  1. Какой результат нужен автовладельцу?
  2. Как он этого добьется?

Теперь каждый вид тюнинга надо разбирать отдельно.

Улучшение двигателя и трансмиссии автомобиля

Поскольку двигатель карбюраторный, его либо меняют на инжекторный, либо улучшают. При переоборудовании в двигатель с впрыском электрический топливный насос устанавливается в бензобак, топливные форсунки и топливную рампу.Установлен воздушный фильтр для форсунок с ресивером и дроссельной заслонкой, управляемой от педали акселератора. Затем под капотом устанавливается электронный блок управления, управляющий всеми системами автомобиля. Установить оборудование Евро-3 намного проще и дешевле, так как не предусмотрено наличие катализаторов, их датчиков и электронного управления дроссельной заслонкой.

При настройке карбюраторного двигателя вместо штатного карбюратора устанавливается двухкамерный карбюратор Solex.Установка в нем поплавковой камеры, увеличение диаметра топливных форсунок и форсунок экономайзера и эконостата, а также дроссельных заслонок значительно увеличивает мощность автомобиля. Также увеличению мощности способствует установка вместо штатной выхлопной системы и глушителя - прямоточного, за счет чего выхлопные газы будут полностью выпускаться, что не даст двигателю терять мощность, обеспечивая заправку камера сгорания с полной горючей смесью без примеси выхлопных газов.Однако важно не забывать, что такой тюнинг 2106 увеличивает расход топлива.

Также заводскую четырехступенчатую коробку передач можно заменить на пятиступенчатую коробку передач от автомобиля ВАЗ 2107, которая идеально подходит для двигателя ВАЗ 2106. Это касается только тюнинга, при котором улучшаются заводские двигатели, а не полной замены двигателя, на который эта коробка передач не может поместиться. Поэтому с новым двигателем под него подбирают коробку передач, либо устанавливают коробку передач, которая идет в комплекте с двигателем от производителя.

Улучшенная подвеска и ходовая часть

Для мощного двигателя подвеска автомобиля также должна соответствовать. Заводская подвеска не обеспечит требуемой устойчивости, в отличие от жесткой, к тому же заводская задняя подвеска способствует сильному заносу на скорости, особенно в холодное время года. Жесткость подвески достигается за счет помещения под рессоры резиновых подушек, установки рессор от автомобиля ВАЗ 2121 «Нива» и замены штатных масляных амортизаторов на газ.Кроме того, устойчивости будет способствовать замена реактивных штанг на рычаг А-образной формы, обеспечивающий четкий вертикальный ход подвески без бокового смещения.

Пробуксовка автомобиля на скорости и в поворотах устранена за счет улучшения задней подвески, а именно:

  • замена тяги поперечной устойчивости (тяги Панара) на механизм Ватта;
  • установка на стабилизатор заднего моста с креплением его концов к кузову автомобиля;
  • Полная замена подвески на другую: полунезависимую или независимую.

В результате замены подвески необходимо будет заменить привод, так как штатная задняя ось не обеспечивает передачу крутящего момента во время работы подвески. При этом либо задняя ось устанавливается под независимую подвеску задних колес, например, очень частый случай, когда устанавливается задняя ось на Opel Omega A.

Другой вариант - поменять привод с заднего на передний. В этом случае нужно либо поменять двигатель и установить мотор любого другого переднеприводного автомобиля, например, с ВАЗ 2109, либо установить коробку передач с ШРУСами Москвич 2141, поскольку были выпущены первые автомобили этой модели. с маршевым двигателем от ВАЗ 2106 объемом 1.6 литров, только с коробкой передач в сборе с дифференциалом под передний привод ... Этот вариант будет самым дешевым в отличие от полной замены двигателя.

Для обеспечения безопасной эксплуатации транспортного средства мощный двигатель также нуждается в хороших тормозах для быстрого замедления или остановки. Абсолютно каждому владельцу классической модели «Жигулей» известно, что тормоза на этой машине - больная тема. Задние барабанные тормоза пока не так огорчают, а передние дисковые оставляют желать лучшего. Болезнь двухпоршневого суппорта - частое закисание одного из рабочих поршней, в результате чего, помимо неравномерного износа тормозных колодок и диска, торможение самого автомобиля оказывается неэффективным и может быть увлечено сторона.

При нерешении проблемы ломается пыльник поршня, и его замена отнимет у владельца драгоценное время и деньги. Если хорошо следить за тормозными механизмами передних колес, правильная работа двухпоршневых суппортов обеспечивает очень хорошее торможение, но большинство владельцев заменяют их суппортами автомобилей ВАЗ семейства Самара. Они просты в обслуживании и обладают хорошими тормозными характеристиками. Также возможна замена суппортов и дисков на спортивные, поскольку спортивные суппорты позволяют быстро замедлить или остановить машину, а вентилируемые диски увеличат срок службы тормозных колодок и тем самым улучшат эффективность торможения.

Тюнинг внешнего вида автомобиля

Помимо мощного двигателя и жесткой подвески, каждый водитель соглашается, что необходимо проводить внешний тюнинг ВАЗ 2106, так как его машина должна выглядеть одинаково: угрожающе и напористый.

Внешний тюнинг 2106 подразумевает следующее:

  • добавление спортивных спойлеров;
  • установка автомобильных обвесов;
  • замена заводских передних и задних фонарей;
  • переделка салона автомобиля;
  • использование мелких аксессуаров.

Спойлеры и обвесы будут отражать спортивный характер автомобиля и характер владельца. Установка дорогих передних и задних фонарей также не даст автомобилю сразу узнавать себя и в то же время обеспечит хорошее освещение и видимость в темное время суток. Стоит отметить, что при замене фар может потребоваться кузовной ремонт, чтобы подогнать сиденья под новые размеры фар.

В машине заменяют сиденья, обтягивают их качественной тканью или кожей, меняют приборную панель.Чаще всего панель устанавливается от автомобиля ВАЗ 2107. Также заменяется рулевое колесо, причем рулевое колесо обтягивается кожей или устанавливается рулевой кожух. Пороги снабжены накладками из нержавеющей стали, предотвращающими истирание металла при погрузке и разгрузке пассажиров.

Небольшие аксессуары включают светодиодные ленты, дополнительные отражатели, стоп-сигналы, другие дверные ручки и тому подобное, которые прикрепляются к кузову автомобиля, что также помогает отличить автомобиль от других.

Заключение

Подводя итоги данной статьи, следует сделать вывод, что тюнинг ВАЗ 2106 - очень долгий, сложный и затратный процесс. Однако, имея конкретную цель, вы можете улучшить свою машину, сделав ее более мощной, придав ей спортивный вид и тем самым выделившись среди других. классические Жигули.

Сделать автомобиль уникальным и эксклюзивным можно, не обращаясь в специализированные ателье. Тюнинг ВАЗ 2106 своими руками вполне реально, что позволит сэкономить, узнать что-то новое, превратить привычные формы в шедевр.

Направления в работе

Модернизация автомобиля - тюнинг, в зависимости от спецификации делится на 2 раздела или потока:

  • Внешний тюнинг ВАЗ 2106 ... Это касается как интерьера, так и экстерьера. Здесь в меньшей степени придется иметь дело с технологическими узлами.
  • Модернизация технических характеристик - улучшение двигателя, выхлопа, топливной системы, подвески. Технический тюнинг ВАЗ своими руками станет полезной и незамысловатой школой модернизации для начинающих.

Тюнинг автомобиля своими руками вполне реально. Для этого вам понадобится желание улучшить свой автомобиль, инструмент и несколько полезных советов, которые помогут вам создать эксклюзивную модель автомобиля.

Тюнинг 2106 своими руками - процесс относительно простой, что обусловлено простотой устройства отечественного авто . .. Освоить его сможет даже новичок, весьма далекий от модных тюнинговых тенденций и технической мудрости. При этом тюнинг ВАЗ 2106 всегда радует и восхищает окружающих, а владельцу дается мощность и повышенный уровень комфорта.С чем может быть, можете посмотреть фото тюнинга ВАЗ 2106.

С чего начать?

Не стоит сразу спешить улучшать двигатель, превращая машину в гоночную. Тюнинг автомобиля 2106 лучше начать с простого - делать несложные операции, не требующие особых усилий.

Первым этапом доработки ВАЗ 2106 является замена дисков и резины. это действенный метод привлечения внимания. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков.Но если ничего не подходит, можно заказать в ателье эксклюзивный комплект, но он будет стоить немалые деньги.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и приступить к тюнингу ВАЗ 2106.

  • На ВАЗ не нужно устанавливать диски диаметром более 14 дюймов, так как больший диаметр снизит управляемость автомобиля и, возможно, потребует доработки колесных арок;
  • Стоит помнить, что легкосплавные диски не так практичны, как железные, они легко деформируются от попадания в дыры.Восстановить форму сложно и дорого. Чтобы обеспечить бесперебойную работу, лучше установить кованые диски, но их довольно сложно найти и они несколько дороже легкосплавных дисков;
  • Необходимо правильно подобрать резиновый профиль (высоту шины). Это второе обозначение в размере шины. Например, 185/65 R14. Где обозначение 65 - это высота шины. На ВАЗ лучше всего подходят значения в диапазоне 55–65.Ширина покрышки подбирается в соответствии с шириной диска.

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобретать оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных комплектующих и не требуют доработки различных систем двигателя.

Целью модернизации двигателя является увеличение его мощности, но при этом увеличивается его технический ресурс, снижается износ. Для этого требуется:

  • Установка облегченной арматуры. Они позволяют увеличить обороты двигателя, а соответственно и его мощность.
  • Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов.
  • Маслоуловитель картерных газов - профилактическая мера, позволяющая избежать нагара на внутренней поверхности узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Изготовлен из подручных средств
  • Установка турбины раздвигает ограничение скорости автомобиля.Наряду с этим, необходимо заменить стандартные поршни на модифицированные с обозначением «Турбо»
  • .
  • Замена впускного и выпускного коллекторов повышает эффективность двигателя. Выпускной коллектор (паук) может создавать эксклюзивный звук двигателя, он может рычать, как спортивный суперкар
  • Не лишним будет установка картера - защита двигателя

Тюнингованный ВАЗ 2106 по приросту скорости и ее верхнему пределу не уступает иномаркам премиум-класса, а иногда даже превосходит их.

Карбюратор - это агрегат, регулирующий подачу топлива в двигатель. Он относительно прост с технической точки зрения, поэтому станет эффективным помощником при модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

  • Удаление пружины из первичной камеры дроссельной заслонки привода. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительно
  • Замена диффузора и форсунки.Штатный диффузор с обозначением 3.5 заменяется на аналогичную запчасть только с обозначением 4.5. Аналогичная операция проводится с распылителем. Здесь 30-я меняется на 40-ю
  • Увеличение жиклеров - этот метод не рекомендуется, так как расход топлива резко возрастает

После увеличения мощности двигателя для улучшения управляемости автомобиля и из соображений безопасности просто необходимо настроить подвеску 2106.
Тюнинг подвески ВАЗ 2106 своими руками вполне реально и для этого вам понадобится:

  • Замена амортизаторов.Желательно устанавливать спортивные, жесткие, двухсекционные модификации
  • .
  • Замена поперечных стабилизаторов. Необходим для повышения маневренности на высокой скорости
  • Петли резинометаллические штатные заменены на сферические из стали. Повышает надежность соединения, управляемость и комфорт езды
  • Замена тормозных дисков на спортивные. Это повышает уровень безопасности
  • Установка блокировки дифференциала. Это необходимо для увеличения проходимости автомобиля.

Для проведения всех вышеперечисленных операций вам понадобится обычный слесарный инструмент, подъемник, эстакада, смотровая яма ... Пневмоинструмент значительно ускорит процесс.

Модификация автомобиля была бы неполной без переделки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

  • Повышение уровня шумоизоляции. Устанавливается под кожу. Наряду с этим можно изменить сам скин.Для этого продаются наборы материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами - вставками
  • .
  • Стильные подлокотники повышают комфорт
  • Замена штатного руля на расширенную модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер стильным внешним видом
  • Замена сиденья. Более дешевый вариант - купить чехлы, их изготовление тоже можно заказать
  • Неотъемлемый атрибут тюнинга салона - замена ковров
  • Стильная ручка КПП - приятное дополнение к новому интерьеру.

Оформляя интерьер, нужно помнить о стиле, не нужно делать кучу «наворотов», все должно гармонично сочетаться и образовывать единую композицию, где один элемент дополняет другой. Это касается как форм, так и цветов.

Впечатления от модернизации салона будут неполными, если оставить старую приборную панель и сами приборы. В первую очередь необходимо провести тюнинг торпеды ВАЗ 2106.Это можно сделать двумя способами:

  • Установка нового
  • Изменение стандартной конфигурации с использованием строительной пены, наждачной бумаги и полиэфирной смолы

Первый вариант намного лучше с точки зрения экономии времени, но второй вариант экономит деньги.

Полезный совет

При установке торпеды особое внимание следует уделить уплотнению во избежание скрипов и потрескивания, которые очень раздражают и говорят о низком качестве сборки.

Что касается устройств, то им можно придать стильный вид с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует конструктивной доработки торпеды. Тюнинг приборов ВАЗ 2106 - один из самых кропотливых и кропотливых процессов, требующий от мастера выдержки и терпения.

Установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно по желанию установить автоматические окна.

Внешний вид дверей можно изменить либо полностью заменив их, либо установив стильные ручки и козырьки. Следует помнить, что установка новых дверей - довольно затратный процесс.

Эту проблему можно решить двумя способами:

  • Замена штатного капота на модифицированный вариант. В тренде установка комплектующих из углепластика, стеклопластика, углепластика. Более дешевый вариант - обернуть капот карбоновой пленкой.
  • Самостоятельное изменение формы капюшона. Например, можно сделать внешние, внутренние жабры или создать имитацию забора воздуха с помощью структур trompe l'oeil (их может быть несколько)

Помощниками здесь станут механический режущий инструмент, сварка (желательно с помощью полуавтомата), шлифовальный круг или наждачная бумага, автомобильная шпатлевка и краска. Стоит помнить, что автомобильная краска отличается от масляной, как и сама технология нанесения покрытия.

Решетка радиатора - это элемент дизайна, который производители автомобилей часто используют, чтобы придать новый вид своим моделям. Его переделка влечет за собой некоторые изменения передней части автомобиля, например, необходимо переделать систему крепления, а также конфигурацию кузова.

Возможна установка решеток от других моделей автомобилей - иномарок. Тюнинг радиатора ВАЗ 2106 не требуется. Есть вариант самостоятельного изготовления, но для этого необходимо виртуозно освоить сварку и руководствоваться правилом «Семь раз отмерь, один раз отрежь». Также не помешает проявить терпение.

Тюнинг оптики ВАЗ 2106 - принципиальный момент в изменении внешнего вида автомобиля.Фары при определенных условиях становятся визитной карточкой автомобиля. Яркий пример этой марки bMW ... Поэтому стоит уделить особое внимание дизайну и функциональным особенностям фар.

Вы можете изменить внешний вид фар и фонарей, установив специальные кожухи, отражатели, галогенные лампы разных цветов. Возможна установка продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и системы крепления. Для этого требуются определенные навыки, поэтому лучше использовать несложные модификации.

Тюнинг задних фонарей ВАЗ 2106 осуществляется заменой их на светодиодные аналоги; Помимо стильного внешнего вида, они повышают уровень безопасности, так как отлично видны в условиях плохой видимости.

Комплект стеклоподъемников Lada Niva

Электростеклоподъемники автомобилей LADA 4x4 (Лада-21213 и Лада-21214 Нива), а также в передних дверях автомобилей LADA 4x4 5 дв. (Лада-2131 «Нива»), в дверях которого нет окон.

Комплект стеклоподъемников с редуктором на две двери.В комплекте 2 стеклоподъемника, проводка для подключения, стеклоподъемники, декоративные заглушки в отверстия от ручек стеклоподъемников.

Тип конструкции: реечная.

Производитель: ООО «Технические Системы» (Россия, г. Ижевск).

Торговая марка: "FORWARD"

Электрические перила стеклоподъемников - это корпус, в котором расположен механизм перемещения стекла - цепная передача. На рейке закреплен двигатель, приводящий в движение механизм.Неподвижный мотор-редуктор исключает возможность повреждения проводки в двери. Поручень стеклоподъемника абсолютно жесткий. Благодаря этому при подъеме и опускании стекла нет дребезжания, вибрации и резонансов. Стеклоподъемники очень легкие и компактные. Работают почти бесшумно.

При установке стеклоподъемников в двери необходимо просверлить два отверстия по схеме, приведенной в паспорте стеклоподъемников.

В конструкции стеклоподъемника FORWARD используется стоечный механизм, компактно размещенный внутри направляющего стекла, на котором закреплен мотор-редуктор, определяющий основные потребительские качества.

Повышенная надежность.

Механизм в принципе не имеет компонентов, подверженных растяжению, истиранию, появлению люфтов. Все его компоненты имеют срок службы в несколько раз превышающий уровень традиционных требований к аналогичным изделиям, и не чувствительны к уровню нагрузки. Стационарный мотор исключает риск повреждения питающих проводов при перемещении стекла. Обмотка двигателя защищена самовосстанавливающимся плавким предохранителем.

Простота установки.

Установка стеклоподъемника понятна на интуитивном уровне, удобна, использует минимальное количество крепежа, не требует доработки дверей, что экономит время.

Компактность.

Освободив пространство в двери, можно использовать ее, например, для установки нестандартных акустических устройств. Кроме того, простая форма и отсутствие люфта движущихся частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи.

Линейная кинематика устройства определяет стабильность развиваемой силы во всем диапазоне движения стекла, в том числе в верхнем положении, за счет чего достигается безопасность при травмах, а минимизация паразитных сил в поперечном направлении снимает проблему деформации стекла. Дверная панель при перемещении стекла останавливается в крайних положениях.

Уменьшенный вес.

Минимальный вес среди аналогов соответствует актуальной тенденции в автомобильной промышленности.

Установка стеклоподъемников на ВАЗ 2107. Установка стеклоподъемников. О конструкции устройства.

Каждый водитель бюджетного автомобиля хочет сделать его немного комфортнее. В основном это решение касается салона автомобиля, где только привлекают функциональность и удобство. В этой статье мы максимально подробно опишем, как установить и выпишем этот процесс.

Что может пригодиться при установке ESP?


Монтаж, схема электрических стеклоподъемников

В результате после охлаждения образуется тонкий слой беленого чугуна, который имеет высокую износостойкость и твердость.На переднем конце распределительной пристани он жестко закреплен на центральном болте ведомой звездочки. Распределительная насыпь включает пять опор в специальном корпусе 18, закрепленных на головке блока цилиндров в девяти точках. Передает распределительный вал на ось имеет фланец 17, размещенный в постоянном повороте в передних шейках опорного вала. Несъемный фланец крепится к корпусу подшипника распределительной насыпи двумя вилками с гайками.

Прежде всего необходимо приобрести набор различных устройств, в том числе: органы управления и исполнительный механизм.Заранее следует их количество и цена. Естественно, что, выбирая подъемники более качественные и эффективные, цена на них будет намного выше.

Условно можно выделить следующие типы электрических стеклоподъемников:

Смазку производят на поверхностях, которые смываются с распределительной насыпи масляной артерии через центральную канавку подшипника вибростенда путем просверливания вала насыпи и дырка в кулачках и подшипниках шейха. Клапаны служат для периодического открытия и закрытия отверстий впускных и выпускных каналов, расположенных на головке блока цилиндров в ряд.Кроме того, выпускной клапан соответствует компоненту: хромоникелевое ковкое волокно из стали с улучшенным сопротивлением трению и теплопроводностью для отвода тепла от головки клапана к ее крышке рулевого управления, к головке из жаропрочной стали хромо- никель-марганец.

После того, как вы определились с типом стеклоподъемников, вы должны определиться с производителем. Для этого можно использовать различные тесты и обзоры, которых в Интернете довольно много.Различия в конструкции также имеют большое влияние на процесс установки, поскольку многие автомобили уже оснащены шасси для установки соответствующих устройств, в то время как другие необходимо будет переделать с внутренней стороны двери. Однако переделать фиксирующие детали несложно.

Впускной клапан изготовлен из хромоникелевой стали. Пружины прижимают клапан к седлу и не дают ему отсоединиться от тягового рычага. Пружины поддерживаются на нижних концах двумя опорными шайбами ​​52, а верхняя опорная пластина 42 пружин удерживается на штоке клапана двумя обжаренными буханками, которые имеют форму усеченного конуса.Колпаки рулевого управления 35 выполнены из чугуна, прижимаются к головке и при возможном падении имеют стопорные кольца. Отверстие в крышке определенно обрабатывается в комплекте с головкой блока цилиндров, что обеспечивает узкое разрешение диаметра отверстия и его точность по отношению к рабочим фаскам кресла и клапана.

Видео - Установка ЭСП на ВАЗ классика

Как установить электрические стеклоподъемники на ВАЗ 2110?

После выбора подходящих устройств можно приступать к установке окон на двери.Для этого автомобиль устанавливают на ровную открытую поверхность, где есть возможность широко открывать дверь, а аккумулятор снимают с «минусовой» клеммы аккумулятора.

Для уменьшения проникновения масла в камеру сгорания через узлы между втулкой и штоком клапана используются маслоуловители 40 из маслостойкой резины. Стулья клапанов изготовлены из специального чугуна и запрессованы в охлажденном состоянии на нагретую головку блока. Седла клапана обеспечивают необходимую силу для действия.ударные нагрузки. Стальные рычаги 44 передают на клапан кулачковое усилие распределительной насадки.

Рычаг одним концом опирается на сферическую головку регулировочного болта 50, а под пружинами 45, с другой стороны, который имеет специальный паз для рычага скидки на клапане, на его конце поддерживается. Регулировочный болт 50 будет вставлен во втулку, которая, в свою очередь, вставляется в головку блока цилиндров. Регулировочный болт останавливается на гайке. Здесь вы можете задать свои вопросы о нашей продукции.Если вы не нашли ответа на свой вопрос, заполните форму ниже. Следите за процессом установки ваших рам.


  • Разберите дверную панель и снимите старый механизм подъема и опускания. Для этого немного опустите стекло, а гаечным ключом открутите крепление зажима от механизма старого стеклоподъемника.

Внимание! При разборке окна будьте особенно осторожны, ведь не закрепленное стекло может упасть в нижнюю часть дверного полотна и разбиться.В этом случае дело может не ограничиваться установкой только окон.

Установка должна производиться в основном по отвесу и квадрату. Неправильная установка может привести к плохой работе деталей или нежелательному проникновению в стену. Для лучшего обслуживания руководство по установке фреймов доступно на странице загрузки в верхней части веб-сайта.

В случае каркаса: мы предлагаем повторять эту процедуру каждые 12 месяцев в городских или сельских районах и каждые 3 месяца в морских или промышленных районах.Регулярно очищайте направляющие скользящих рам, чтобы избежать накопления пыли, которая со временем может помешать хорошей работе шкивов. Эту операцию можно выполнить с помощью щетки с мягкой щетиной. Гарантия на 5 лет не распространяется на такие повреждения.

  • Далее получается гайка, которая расположена вверху. Он предназначен для верхнего монтажа специальной направляющей. То же самое и с остальными направляющими, после чего старый механизм откручивается вместе с тросом.
  • Набор проводов, которые входят в купленный комплект, нужно собрать в специальный жгут, который стыкуется. Два провода выводятся под обшивкой с внутренней стороны двери. В месте выхода провода из-под створки и в месте входа в дверь необходимо оставить определенный запас, который при открывании двери не даст порваться проводам. Однако такой приклад не должен допускать провисания проволоки, иначе она вылезет наружу и может повредиться в месте закрытия дверной щели.


Простой способ отличить правую или левую поворотную дверь.

  • Представьте себя за входной дверью.
  • Когда вы входите в комнату, если она открывается вправо, это правая дверь.
  • Если открыть слева, это будет левая дверь.
Использование этого продукта не рекомендуется людям с лабиринтитом, головокружением, головокружением или другими состояниями, связанными с нарушением равновесия.

Чтобы ваши алюминиевые детали оставались новыми и безупречно функционирующими, обратите внимание на следующие инструкции.Очистку дверей, окон или лестниц дома следует производить раствором воды и нейтрального моющего средства с помощью мягкой ткани или губки.

  • Если кнопки управления стеклоподъемником планируется сделать на ручке двери, то третий провод также выводится на панель двери. В остальных случаях его тащат за панель к торпеде или под полом к ​​переключателю, расположенному между сиденьями.
  • Теперь нужно отрезать часть защитной пленки, чтобы она не мешала работе электродвигателя.Через специальное отверстие в верхней части панели вставить привод со всеми установленными механизмами и закрепить на месте старого механического стеклоподъемника. Если стеклоподъемник установлен на задней двери, привод можно вставить через нижнее отверстие в углу.
  • Соберите оставшиеся детали и подсоедините провода от жгута в соответствии со схемой электрических соединений. Определитесь с местом установки тумблера и установите его в нужном месте. В кнопки также вставляем специальные провода в соответствии со схемой подключения.
  • После этого на аккумулятор надевается минусовая клемма и проверяется работа стеклоподъемника путем опускания и подъема стекла до упора. После этого зажим стекла затягивается и проводится необходимая регулировка механизма.
  • Теперь соберите все дверные обшивки и надежно спрячьте провода там, где они выступают.

На этом установка электрики на ВАЗ завершена. Как видите, это совсем несложная процедура и требует от водителя базовых представлений о принципе работы опускающего устройства, а также минимальных знаний в чтении электрических цепей.Самостоятельное решение вопроса поможет вам существенно сэкономить на услугах мастеров автосервиса и даст вам небольшой опыт эксплуатации и обслуживания автомобиля.

Не используйте химические вещества или абразивные губки любого типа, так как они необратимо повреждают алюминий. 12-месячная гарантия не распространяется на такие повреждения. Если вы не решили свой вопрос, свяжитесь с нами, используя форму ниже. В зависимости от модели аэратора, загрязненный воздух сбрасывается в открытый воздух либо по принципу «точка-точка», самостоятельно или постоянно.Эти системы подходят для любого типа среды обитания и эффективны, если их поток хорошо выбран.

Компоненты на выбор по объему

Обеспечивает оптимальную вентиляцию рамы и комфорт пассажиров. Устраняет вредное воздействие конденсата, вызывающего появление плесени из-за застоя влаги. Комплект выполнен в виде дискретной штанги, установленной на верхней направляющей окна или на коробке внутреннего демпфера качения. У этого стержня есть базовый регулятор, к которому можно приспособить аксессуар, известный как калибр, для уменьшения потока воздуха по мере необходимости.Этот комплект поставляется в сумке, включая винты и колпачки.

Стандартный передний стеклоподъемник ваз 2106 является элементом салона автомобиля и предназначен для доступа к воздушным массам в салоне и повышения комфортности автомобиля при совершении поездок различной продолжительности. Инисм со свежими окнами в салоне выходит на свежий воздух.

Конструкция системы достаточно проста: механизм стеклоподъемника ВАЗ-2106 состоит из троса стеклоподъемника, перемещающегося между жестко закрепленными роликами по строго определенному маршруту, ручки управления стеклоподъемниками и системы подъема стеклоподъемника. .

В шумной среде можно выбрать воздушно-акустическую модель, которая включает поглощающие элементы для улавливания шума снаружи. Для установки воздухозаборников требуется крепление к поперечному элементу окна; Сама полоса имеет размер 302 мм. Чтобы сделать канавку, проследите расположение стержня, расположенного на перекладине, из стороны в сторону с помощью деревянных фитилей на каждом конце дорожки. Лобзиком можно распилить древесину в пределах следа, соединив предварительно проделанные отверстия.

Видео "Установка стеклоподъемников"

Сначала прикручивается внешний дефлектор.После того, как лист перевернут, регулятор потока вставляется в решетку воздухозаборника, которая затем навинчивается на внутреннюю поверхность листа. Отработанный воздух удаляется спереди с помощью одного или нескольких моторизованных аэраторов, расположенных в служебных помещениях.

У автомобилистов, эксплуатирующих «шестерку», иногда возникает вопрос о замене стеклоподъемника при неисправности его подъемного механизма. Рассмотрим, как установить окно на ВАЗ 2106, чтобы не вызывать перекосов при перемещении троса с рамой переднего окна.

Замена стеклоподъемника "шестерка"

Как поставить стеклоподъемник на ВАЗ 2106? Процедура замены изделия следующая:

Аэратор может работать как прерывисто, так и постоянно. Это будет продолжаться с задержкой от 3 до 20 минут после выключения освещения. По такому же принципу могут быть оборудованы аэраторы, которые активируются автоматически, когда относительная влажность превышает предел, указанный по шкале из 4 пороговых значений.

Для обеспечения идеальной циркуляции воздуха между всеми частями необходимо открыть внутренние двери или небольшую встроенную решетку внизу.Гибкий шланг для интеграции компонентов установки между датчиками и резервуаром. Подключение солнечных коллекторов с использованием других труб не гарантирует правильного функционирования датчиков.

  • Разбираем дверь, где необходимо установить стеклоподъемник взамен неисправного изделия;
  • Демонтаж неисправного изделия начинается со снятия планки крепления стекла к тросу стеклоподъемника;
  • Отводим трос в положение, не мешающее работе;
  • Снимите старый механизм стеклоподъемника ВАЗ 2106;
  • Проверяем ролики на свободное вращение, в случае блокировки при вращении их нужно смазать литолом.

Важное дополнение:



Они оснащены двумя змеевиками, нижний из которых служит солнечным коллектором, а верхний котел - центральным отоплением. Эмалированный керамический слой защищает от коррозии горячей водой и бактерий. Дополнительная защита от коррозии обеспечивается магниевым анодом и работой змеевиков, которые быстро и равномерно нагревают воду. Водонагреватели изолированы пенополиуретаном и экологически чистой внешней оболочкой.

Принадлежности для солнечной установки



Во время аварии в гликолевой системе, кипящей на солнечной энергии, он восстанавливает жидкость, вытесненную из резервуаров паром.

Соединение предназначено для герметизации прохода солнечного канала через диафрагму, что означает наличие 2-х соединений, достаточных для герметизации прохода. необходимо предоставить 2 пакета.

1. Запрещается демонтировать скобу, фиксирующую кабель в бухте в собранном состоянии, иначе, если трос бухты будет скатываться с роликов при сворачивании бухты, подъемный механизм выйдет из строя и это будет затруднительно. восстановить его до прежнего состояния.

2. При разматывании кабеля для монтажных работ нельзя касаться защелки.

  • Прикрепите окна к штатным соединениям на ВАЗ 2106 и пропустите трос на роликах согласно схеме установки;
  • В районе корпусной части подъемного механизма трос должен перекрываться, т. Е. Его участок, выходящий из нижней части барабана, направлен на верхний опорный ролик, а из верхней части барабана - в ролик нижнего расположения;
  • Натягиваем трос на ролики, для чего снизу ослабляем ролик, который подлежит регулировке, и натягиваем по прилагаемой схеме:

  • Если размера троса не хватает, то нужно натянуть его на 2 ролика и освободить защелку - фиксатор и надеть на элементы ролика без провисания;
  • После установки окна затяните трос без провисания, но без особого натяжения. Если блокирующее устройство не удаляется, то теперь он может быть освобожден.
  • При креплении ручек стеклоподъемника ВАЗ 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем окна, прикрепляем трос к штанге.


Порядок снятия и установки стеклоподъемника на ВАЗ 2106 можно посмотреть в видеоролике на нашем интернет-ресурсе.

Электроподъемник стекол "шестерка"

Недавно установленные на ВАЗ 2106 электрические стеклоподъемники позволяют исключить поворот ручек стеклоподъемников при необходимости открывать лобовые стекла перед кабиной. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса вождения.

Есть еще одно серьезное преимущество: при включении дополнительной электрической цепи в схеме установленной охранной сигнализации появляется возможность управления автоматикой при закрытых дверях автомобиля.

Многие автолюбители задаются вопросом, как поменять стекло на ВАЗ 2106 на аналогичный механизм, но с электроприводом. Объясняем, что в этой технологической операции нет ничего сложного, необходимо иметь элементарные навыки сантехники и уметь пользоваться инструментом.

Схема стеклоподъемника на ВАЗ 2106 электротехнического типа находится здесь:

Технические параметры стеклоподъемников

Обычно такие комплекты стеклоподъемников имеют следующие эксплуатационные характеристики:

  • Напряжение номинальное - 12 В;
  • Период опускания (подъема) - 5 секунд;
  • Усилие, прилагаемое при работе - 120 Н;
  • Потребление тока - не более 7.5 А;
  • Межремонтный ресурс 30 000 циклов.

В таких системах предусмотрена превентивная защита от перегрева при экстремальных перегрузках более 1,5 секунд, т. Е. Электродвигатель системы отключен. Установка стеклоподъемника на ВАЗ 2106 производится на место предыдущего штатного изделия без дополнительных работ по интеграции этого устройства в электросистему автомобиля.

На такие окна ВАЗ 2106, цена на которые определена, предоставляется гарантия при эксплуатации, как правило, эти условия действуют 12 месяцев со дня покупки.

Наборы входят в следующий набор:

  • Электростеклоподъемники на 2 передние двери,
  • Комплект электропроводки
  • Переключатели с символами, с подсветкой
  • Крепежные изделия,
  • Колпачок декоративный;
  • Описание сборочного механизма.

Facebook

Твиттер

В контакте с

Google+

Авто / Мото

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106 | Сулейман Эминбейли | Фев, 2021

В автомобилях ВАЗ есть сразу два источника электроэнергии - генератор и аккумулятор.После запуска силовой установки все электрооборудование автомобиля получает питание от генератора, аккумулятор не исключение, он также заряжается от генератора. Аккумулятор нужен только для главного - для подачи напряжения на стартер для запуска всей системы и потребления лампочек, приемников и прочего оборудования при выключенном двигателе.

Водители, пытающиеся найти информацию о проводке своего автомобиля в Интернете, практически всегда оказываются в сложной ситуации: дело в том, что модели выпускались с высокой и низкой панелью, а также с системой впрыска и карбюратора.Кроме того, есть экспортный вариант, оснащенный дополнительными опциями, отсутствующими в базовой комплектации, например, электрическими стеклоподъемниками. Все эти отличия вносят коррективы в электрическую схему автомобиля и из-за этого иногда разобраться просто невозможно.

Для того, чтобы точно определить, какая схема ВАЗ нужна автовладельцу, следует разобраться со следующими факторами.

  1. Определите, какая панель у машины - высокая или низкая. Об этом можно узнать по расположению инструментов.Если в машине есть инжектор, то почти наверняка на нем установлена ​​высокая панель.
  2. Электрическая схема экспортной версии в точности такая же, как и у базовой версии, за исключением некоторых опций.
  3. Если вам нужна схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Даже опытные механики всегда условно делят проблемы с электросетью ВАЗ на два типа: проблемы с генератором и неисправности с другими устройствами.Вот почему эти два класса сложности никогда не следует объединять и их следует рассматривать отдельно.

Несмотря на то, что электрическая схема ВАЗ-2108 с карбюратором и низким щитком отличается от автомобиля с высоким, основные узлы, а также их неисправности общие.

Если на панели загорается красная лампочка, это может означать только одно - питание от генератора на оборудование просто не поступает. В такой ситуации выключить силовую установку невозможно и вам придется добираться до дома без остановки, так как автомобиль может не завестись снова.

После возвращения домой проблема решается поэтапно таким образом:

  1. проверьте ремень генератора, если он порван - это все объясняет, вал вращается, но дальше энергию не передает;
  2. если ремень цел, нужно проверить его натяжение, его наличие не решает проблему, потому что он может просто проскользнуть; для этого достаточно надавить на него рукой сверху, если он погнулся на 10 или 15 см, то все нормально;
  3. отвернув гайку крепления генератора к корпусу, с помощью монтировки необходимо отодвинуть устройство назад, после чего его затянуть обратно;
  4. нужно проверить исправность предохранителя и заменить его.

После того, как все эти действия будут выполнены поэтапно, необходимо запустить двигатель и проверить, не погасла ли сигнальная лампа.

В Австралии найти ВАЗ практически невозможно. Однако, если у вас есть один или любой другой аналогичный старый автомобиль, вы можете подумать о его продаже в Cash For Cars Newcastle.

Скачать электросхему ВАЗ 2106. Контактная система зажигания

Электросхема ВАЗ 2106 довольно проста. Элементы этой разводки соединяются по однопроводному принципу.То есть отрицательные контакты электрических устройств подключены к массе автомобиля. Соединение между проводами обеспечивается только положительными клеммами.

Устройство электронной проводки автомобиля

Такая электрическая проводка обычно называется классической по нескольким причинам:

  • электрические цепи запускаются непосредственно через выключатель зажигания;
  • аккумулятор подключается непосредственно к блоку предохранителей;
  • корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если вышла из строя одна из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Существует четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

  1. Фаза «0». В этом режиме запитаны только провода 30 и 30/1. Остальные функции не работают;
  2. Фаза «1». Ходовые огни, противотуманные фары, дворники, двигатель, печка работает;
  3. Фаза «2».Начинают работать поворотники, панель приборов и система зажигания;
  4. Фаза «3». На этом этапе стартер запускает автомобиль.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих надстроек происходит в фазах 1 и 2.

Аварийная система, звуковой сигнал, стоп-сигналы, прикуриватель, подсветка приборов работают в непрерывном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности - это элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

  • предохранитель и розетка соединены ненадежно, что приводит к ожогам;
  • защитный элемент нагревается во время использования.
  • это очень плохо для ближайших гнезд;

Коммерческие предохранители обычно ненадежны. Из-за этого стоит регулярно проверять.

На заметку.На ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно высокий риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить жуки предохранителями ножевого типа. Их особенности:

  • стабильная связь с другими элементами;
  • плавкий элемент залит поливинилхлоридом;
  • уменьшение тепла за счет рассеивания тепла за счет увеличения площади контакта.

Замок зажигания

Также можно провести работы по замене системы зажигания в домашних условиях.Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

  • сам корпус;
  • диск токоприемника;
  • ядро;
  • роликовый;
  • втулка для соединительных контактов;
  • блок.

Таким образом, электрооборудование ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети. Владельцу автомобиля необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и провести диагностику электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 - передние и габаритные фонари;
  • 2 - подфарники, расположенные непосредственно под оптикой;
  • 3 - приборы наружного освещения;
  • 4 - приборы освещения салона;
  • 5 - элементы для подключения звуковых импульсных устройств;
  • 6 - электродвигатель блока питания системы охлаждения вентиляционного устройства «Шестерки»;
  • 7 - контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 - реле включения звуковых устройств;
  • 9 - реле защиты электрической цепи двигателя вентилятора;
  • 10 - устройство регулировки параметра напряжения;
  • 11 - катушка зажигания, расположенная в моторном отсеке;
  • 12 - электродвигатель системы омывания лобового стекла;
  • 13 - контроллер, контролирующий объем тормозного расходного материала;
  • 14 - распределительное устройство распределительное устройство систем зажигания;
  • 15 - электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 - свечи зажигания;
  • 17 - контроллер светового индикатора давления жидкости двигателя;
  • 18 - контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 - регулятор уровня температуры хладагента в системе охлаждения;
  • 20 - источник освещения моторного отсека;
  • 21 - электромагнитный клапан карбюраторного устройства;
  • 22 - генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядке аккумуляторной батареи;
  • 23 - аккумулятор;
  • 24 - реле защиты контрольной аккумуляторной батареи от перенапряжения;
  • 25 - реле электрической цепи включения приборов ближнего света;
  • 26 - реле электрической цепи включения приборов дальнего света;
  • 27 - реле стеклоочистителя;
  • 28 - блок вспомогательный с предохранителями;
  • 29 - основной пластиковый модуль с элементами безопасности;
  • 30 - источник света устройства включения заднего хода;
  • 31 - выключатель контрольной лампы ручного тормоза, расположенный на панели приборов;
  • 32 - розетка для подключения переносного источника света;
  • 33 - прерыватель указателей поворота и световой сигнализации;
  • 34 - электродвигатель системы отопления салона;
  • 35 - выключатель тормозного сигнала;
  • 36 - реле линии питания системы обогрева заднего стекла;
  • 37 - добавочный резисторный элемент системы обогрева электродвигателя;
  • 38 - световой индикатор системы освещения багажного отделения;
  • 39 - выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
  • 40 - переключатель включения и выключения системы обогрева заднего стекла;
  • 41 - замок зажигания;
  • 42 - устройство включения освещения осветительных приборов, служащее для включения дальнего и ближнего света;
  • 43 - рычаг включения поворотных огней;
  • 44 - выключатель звукового сигнала, установлен на руле в салоне;
  • 45 - рычаг включения и переключения режимов работы системы стеклоочистителей;
  • 46 - выключатель системы омывания лобового стекла;
  • 47 - коммутационное устройство включения подсветки пульта управления;
  • 48 - выключатель включения и выключения светового сигнала;
  • 49 - прикуриватель;
  • 50 - выключатель системы отопления в салоне;
  • 51 - контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 - коммутационные аппараты световых приборов сигнализации открытых входных дверей;
  • 53 - световая сигнализация передних открытых дверей;
  • 54 - коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 - регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 - регулятор уровня температуры хладагента в холодильной системе;
  • 57 - индикатор индикации давления моторной жидкости со световым прибором;
  • 58 - тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 - контрольная световая сигнализация включения ручного тормоза;
  • 60 - световой индикатор определения заряда аккумулятора;
  • 61 - индикатор воздушной заслонки карбюраторного двигателя, также называемый аспирационным;
  • 62 - спидометр, отображающий информацию о скорости автомобиля;
  • 63 - контрольный световой индикатор включения внешних осветительных приборов;
  • 64 - световой индикатор включения фонарей поворотных огней;
  • 65 - световой индикатор включения дальнего света оптических приборов;
  • 66 - реле прерывания светового устройства приведения в действие ручного тормоза;
  • 67 - устройство включения контрольной лампы всасывания, установленное на силовых агрегатах карбюратора;
  • 68 - часы, расположенные в салоне автомобиля;
  • 69 - коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 - источники света в салоне автомобиля;
  • 71 - прибор обогрева заднего стекла;
  • 72 - световой индикатор освещения багажного отделения;
  • 73 - регулятор объема и резерва топлива, расположенный в топливном баке ВАЗ 2106;
  • 74 - приборы заднего освещения, оптические приборы освещения номерного знака автомобилей.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система оснащена схемой электрооборудования, которая позволяет выполнять проводку и электрические соединения.

Схема подключения генератора

Схема генераторной установки "шестерка"

Обозначение элементов подключения генераторной установки:

  • 1 - аккумулятор;
  • 2 - генераторная установка «шестерка»;
  • 3 - регулирующее устройство, предназначенное для регулирования параметра рабочего напряжения;
  • 4 - замок;
  • 5 - пластиковый модуль с элементами безопасности;
  • 6 - контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 - реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Схема подключения стартера


Схема подключения стартера на ВАЗ 2106

Электропроводка «шестерки» для запуска силового агрегата привязана к стартовому устройству:

  • 1 - стартерное устройство автомобиля;
  • 2 - аккумулятор;
  • 3 - генераторная установка;
  • 4 - замок зажигания.

Символ P1 обозначает втягивающую обмотку реле, а символ P2 обозначает удерживающую.

Схемы подключения контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на схемах ниже.

Контактная система зажигания 2106

Обозначение узла:

  • 1 - свечи зажигания;
  • 2 - распределитель;
  • 3 - выключатель зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - генератор;
  • 7 - аккумулятор.
Схема бесконтактной СЗ на «шестерку»

Обозначение узла:

  • 1 - аккумулятор;
  • 2 - генератор;
  • 3 - замок зажигания;
  • 4 - катушка;
  • 5 - выключатель;
  • 6 - датчик распределителя;
  • 7 - свечи.

Цепь управления электромагнитным клапаном карбюратора 21053-1107010


Цепь управления клапаном карбюраторного устройства 2106

Обозначение узла:

  • 1 - концевой выключатель карбюраторного агрегата;
  • 2 - непосредственно сам клапан двигателя;
  • 3 - модуль управления карбюраторным узлом;
  • 4 - катушка зажигания;
  • 5 - коммутационный аппарат;
  • 6 - выключатель зажигания, замок.

Схема подключения указателей поворота и сигнализации


Схема указателей поворота и световой сигнализации

Обозначение узла:

  • 1 - осветительные приборы поворотных огней, установленные в передних оптических приборах;
  • 2 - аккумулятор;
  • 3 - автогенератор;
  • 4 - габаритные огни поворота, расположенные на передних крыльях;
  • 5 - основной монтажный модуль с элементами безопасности;
  • 6 - блок управления вспомогательный с предохранителями;
  • 7 - замок зажигания;
  • 8 - устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
  • 9 - коммутационное устройство включения и выключения поворотных огней;
  • 10 - прерыватель для мигающих указателей поворота и световых сигналов;
  • 11 - спидометр, снабженный контрольным световым индикатором включения поворотников;
  • 12 - световые приборы указателей поворота в задней оптике.

Схема включения звукового сигнала


Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрической схемы:

  • 1 - звуковые устройства, воспроизводящие импульсы;
  • 2 - реле активации звуковых импульсов, предохраняет электрическую цепь от перенапряжения;
  • 3 - выключатель звуковых импульсов;
  • 4 - монтажный модуль с элементами безопасности;
  • 5 - генераторная установка ВАЗ 2106;
  • 6 - аккумулятор.

Схема включения электродвигателя отопителя


Схема включения электродвигателя отопительной установки

Обозначение элементов системы включения электродвигателя отопительного агрегата:

  • 1 - электродвигатель отопительной системы;
  • 2 - добавочный резисторный элемент;
  • 3 - коммутационное устройство электродвигателя печки в автомобиле;
  • 4 - модуль безопасности;
  • 5 - замок;
  • 6 - генераторный агрегат;
  • 7 - аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. В этом случае проводка прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Схема включения стеклоподъемников передних дверей


Схема включения стеклоподъемников

Описание элементов:

  • 1 - главный модуль безопасности;
  • 2 - реле для защиты ЛЭП установленных дополнительных стеклоподъемников;
  • 3 - коммутационный аппарат стеклоподъемника, установленный на левой двери;
  • 4 - аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 - электродвигатель левого стеклоподъемника;
  • 6 - вспомогательный модуль с элементами безопасности;
  • 7 - замок зажигания.

Клемма A подключается к клемме 30 генераторной установки, клемма B - к переключателю освещения панели. Выход B - это обозначение разъемов в моторном блоке системы.

Видеоканал Vvideo продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

Модифицированная версия цепи управления клапаном карбюратора имеет несколько отличий:

  • 1 - выключатель или замок зажигания;
  • 2 - генераторная установка для питания оборудования напряжением;
  • 3 - аккумулятор;
  • 4 - катушка зажигания;
  • 5 - узел переключения, расположенный в моторном отсеке;
  • 6 - модуль управления;
  • 7 - сам клапан карбюраторной установки;
  • 8 - концевой выключатель карбюраторного устройства.

Электродвигатель вентилятора системы охлаждения


Схема электродвигателя вентилятора системы охлаждения

Описание узлов:

  • 1 - генераторный агрегат, установленный под капотом;
  • 2 - аккумулятор;
  • 3 - замок или замок зажигания;
  • 4 - основной модуль с элементами безопасности;
  • 5 - реле защиты линии питания электродвигателя системы включения вентилятора охлаждения силового агрегата;
  • 6 - контроллер включения вентиляционного устройства;
  • 7 - сам вентилятор;
  • 8 - дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео "Самостоятельная замена колодки предохранителей"

Пользователь Раманыч наглядно показал, как можно заменить колодки предохранителя на "шестерке".

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля.IN в данном случае выполняет роль второго провода (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретную модель работы.

Особенности электромонтажа «классических» моделей

Основные характеристики электросхемы ВАЗ 2106 следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих органов узловых узлов.

Таким образом, при выходе из строя какой-либо системы, желательно искать неисправности непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной «аварийной».

Причины ремонта выключателя зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

  1. Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «И» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
  3. Режим «II» - в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля исправен.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это возможно в случае утери ключей.
  • Во-вторых, со временем изнашивается ГБЦ, а это влияет на запуск двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и деталей:

  • корпус замка;
  • Контактный диск
  • ;
  • Запорный стержень
  • ;
  • ролик и контактная втулка;
  • блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого агрегата

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

  • отсоединить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ВАЗ 2106 требует снятия замка - для этого вставляем шило в отверстие и отламываем защелку;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 разработана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вы сможете удалить его, то почти наверняка не сможете вернуть его обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, мы снять стопорное кольцо со своей стороны задней и установить новую контактную группу (как на фото).


Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут следующие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • верх замка равномерно сшит;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей - установка зажигания бесконтактного типа. Однозначно, машина только выигрывает от такого нововведения - двигатель работает ровнее, пропадают провалы при разгоне , двигатель в холодное время года заводится намного проще. Кроме того, есть экономия, связанная с расходом топлива.

В данном случае схема подключения ВАЗ 2106 практически идентична: основные отличия - наличие датчика пульса и отсутствие распределителя.Во время работы двигателя датчик вырабатывает импульсы, которые поступают на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплект такого зажигания должны входить следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект высоковольтной проводки;
  • свечи зажигания - ДВРМ;
  • соединительных проводов.

Этапы работ

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с аккумулятора.Любой вид ремонта электрооборудования всегда должен начинаться с этого действия.

Тут на помощь придет проводка от ВАЗ 2106:

  1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок следует располагать так, чтобы не мешать его необходимым настройкам.
  2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
  3. Откручиваем гайку и вынимаем старый трамблер со старым контактом системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного распределителя и установите ползунок в то же положение, что и на старом распределителе. Вы можете вставить его в отверстие в головке блока.
  5. Переместите метку на требуемый уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 - надеть крышку, подключить провода высокого напряжения... Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

  1. Устанавливаем новую катушку и подносим к ней еще одну розетку высоковольтного провода.
  2. Теперь ставим все высоковольтные провода на свои места. Контакт «K» необходим для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Заменена проводка ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и исправить работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это тоже сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, - это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания испытываются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе за автоэлектриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом, вы продлите жизнь своему железному другу ... Удачи на дорогах!

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Он отличался от своего предшественника ВАЗ-2103 более мощным двигателем, объем которого 1.6 литров, с доработанным кузовом и салоном. На момент публикации это была самая престижная и комфортабельная машина. Ниже представлена ​​качественная цветовая схема отечественного электрооборудования легкового автомобиля ВАЗ-2106. Как и в любом автомобиле, у этой модели могут быть сбои в электрической цепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно в электрической цепи произошла поломка, и произвести соответствующий ремонт.Выяснить, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия можно на основании предоставленной информации.

Схема ВАЗ 2106

1 - указатели поворота боковые; 2 - подфарники ВАЗ-2106; 3 - внешние фары; 4 - внутренние фары; 5 - звуковые сигналы; б - электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 - датчик включения электродвигателя вентилятора ВАЗ 2106; 8 - реле включения звуковых сигналов; 9 - реле включения электродвигателя вентилятора ВАЗ 2106; 10 - регулятор напряжения; 11 - катушка зажигания ВАЗ 2106; 12 - электродвигатель омывателя лобового стекла; 13 - датчик недостаточного уровня тормозной жидкости; 14 - распределитель зажигания; 15 - электродвигатель стеклоочистителя; 16 - свечи зажигания ВАЗ 2106; 17 - датчик контрольной лампы давления масла; 18 - датчик указателя давления масла; 19 - указатель указателя температуры охлаждающей жидкости; 20 - лампа моторного отсека; 21 - электромагнитный клапан карбюратора ВАЗ 2106; 22 - генератор; 23 - стартер; 24 - аккумуляторная батарея; 25 - реле контрольной лампы заряда АКБ; 26 - реле включения ближнего света фар; 27 - реле включения дальнего света фар; 28 - реле стеклоочистителя; 29 - дополнительный блок предохранителей; 30 - блок главных предохранителей; 31 - выключатель света заднего хода; 32 - контрольная лампа переключателя стояночного тормоза; 33 - патрон переносной лампы; 34 - реле-прерыватель указателей поворота и аварийной сигнализации; 35 - электродвигатель отопителя; 36 - выключатель стоп-сигнала; 37 - реле обогрева заднего стекла *; 38 - резистор электродвигателя отопителя; 39 - лампа освещения перчаточного ящика; 40 - выключатель наружного освещения; 41 - выключатель обогрева заднего стекла *; 42 - выключатель зажигания ВАЗ 2106; 43 - выключатель ближнего света; 44 - переключатель указателей поворота; 45 - выключатель звукового сигнала; 46 - выключатель стеклоочистителя; 47 - выключатель омывателя ветрового стекла; 48 - выключатель (регулятор) осветительных приборов; 49 - выключатель аварийной сигнализации; 50 - прикуриватель; 51 - выключатель отопителя; 52 - контрольная лампа уровня тормозной жидкости; 53 - выключатели фонарей сигнализации открытых передних дверей; 54 - фонари, сигнализирующие об открытых передних дверях; 55 - выключатели света, расположенные в стойках передних дверей; 56 - указатель уровня топлива с контрольной лампой резерва топлива; 57 - указатель температуры охлаждающей жидкости; 58 - датчик давления масла с контрольной лампой; 59 - тахометр; 60 - контрольная лампа стояночного тормоза; 61 - контрольная лампа заряда аккумулятора; 62 - контрольная лампа воздушной заслонки карбюратора; 63 - спидометр; 64 - контрольная лампа наружного освещения; 65 - контрольная лампа указателей поворота; 66 - контрольная лампа дальнего света фар; 67 - реле-прерыватель контрольной лампы стояночного тормоза; 68 - выключатель контрольной лампы воздушной заслонки карбюратора; 69 - часы; 70 - выключатели света, расположенные в стойках задних дверей; 71 - плафоны; 72 - элемент обогрева заднего стекла; 73 - лампа освещения багажника; 74 - датчик указателя уровня и запаса топлива; 75 - задние фонари; 76 - подсветка номерного знака.

Модификации

Схема включения стеклоподъемников передних дверей

1 - главный блок предохранителей; 2 - реле стеклоподъемника; 3 - выключатель стеклоподъемника левой двери; 4 - выключатель стеклоподъемника правой двери; 5 - мотор-редуктор стеклоподъемника правой двери; 6 - мотор-редуктор стеклоподъемника левой двери; 7 - дополнительный блок предохранителей; 8 - выключатель зажигания; А - к клемме «30» генератора; Б - к переключателю освещения приборов; Б - условная нумерация заглушек в блоке КПП.

Цепь управления электромагнитным клапаном карбюратора

1 - выключатель зажигания; 2 - генератор; 3 - аккумуляторная батарея; 4 - катушка зажигания; 5 - выключатель; 6 - блок управления; 7 - электромагнитный клапан карбюратора; 8 - концевой выключатель карбюратора.

Электродвигатель вентилятора охлаждения двигателя

1 - генератор; 2 - аккумуляторная батарея; 3 - выключатель зажигания; 4 - главный блок предохранителей; 5 - реле включения электровентилятора, 6 - датчик включения электровентилятора; 7 - электровентилятор; 8 - дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнальных огней входных дверей. Номинальный ток предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, дворники (дворники), электродвигатель отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левая фара дальнего света, а также контрольная лампа дальнего света в спидометре (синяя). Номинальный ток предохранителя 8А.
  • № 4 защищает правый дальний свет фар. Номинальный ток предохранителя 8А.
  • № 5 защищает левую фару ближнего света от короткого замыкания.Номинал 8А.
  • № 6 защищает цепь правой фары ближнего света. Номинал 8А.
  • № 7 защищает цепь освещения багажника, приборы, номерной знак, прикуриватель, левый передний габаритный фонарь и правый задний габаритный фонарь. Номинал 8А.
  • № 8 защищает цепь контрольной лампы габаритных огней, подсветку номерного знака, свет моторного отсека, передний правый габаритный огонь и левый задний габаритный фонарь. Номинал 8А.
  • № 9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение перчаточного ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, регулятор воздушной заслонки карбюратора, масло указатели давления, температуры охлаждающей жидкости и уровня топлива, поворот... Номинал 8А.
  • № 10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут использоваться для дополнительного оборудования ... Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи обогрева заднего стекла, если таковой имеется. Номинал 16А.
  • Вентилятор охлаждения двигателя № 15, если он установлен в автомобиле.Номинал 16А
  • # 16 защищает указатель поворота и цепь аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители номиналов, рекомендованных производителем. Игнорирование этих требований грозит повреждением электрооборудования.

Электросхема автомобиля ВАЗ-2106 до 1988 г.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Реле зарядки АКБ ВАЗ 2106.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17.Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Фонарь капота.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле выключателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле - прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигнала.
34. Патрон переносной лампы.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа для освещения бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытии передних дверей.
51. Выключатель плафонов в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Лампы внутреннего освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле - прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Задние противотуманные фары *.
Нумерация разъемов в блоках: а - стеклоочиститель и реле - выключатель ветрового стекла; б - реле - выключатель сигнализации и указателей поворота;
c - переключатель трехпозиционный.

* Устанавливается на запчасти автомобилей.

Электростеклоподъемники ВАЗ-2109 - Биллер 2021

Установщик автомобиля ВАЗ-2109 "Гранат" типа электрического винддера на биллере.Dette mærke er især populært, da forholdet mellem pris og kvalitet er ret godt, og der er ingen konkurrence for det. Dette er praktisk - du behøver ikke at dreje håndtagene med hænderne for at sænke eller hæve glasset.

Og hvis du mener, at "nines" er langt fra nye maskiner, så skal du bare forestille sig kablernes tilstand, der bevæger den manuelle vinduesmekanisme. Selv en lille smule støv og snavs fører til, at knapene spinder tæt, glasset kan ikke lukke helt. Og ее tænker føreren på hvordan man kan forbedre sin skrivemaskine.

Hvad er vinduerne?

Næsten Alle ved, at strømvinduerne på VAZ-2109 er af flere typer. Og all er forskellige fra hinanden både i et design og Effektivitet, bekvemmelighed. Her de mest almindelige дизайнов:

  1. Стойка и шестерня - маломощный механизм, набор "девяток" и андре билмоделлер, мужское колесо и шестерня. Til Dette er all mekanismer and bevægelige dele overflødigt smurt. Med en utilstrækkelig mængde smøring bliver mekanismens ressource lavere.
  2. Den billigste på markedet - kabel strøm vinduer. В массовом порядке зарезервированы до sådanne mekanismer findes ved salg - kabler, elmotorer mv. Derfor vil reparation i tilfælde af sammenbrud ikke være et problem. Men deres magt er endnu lavere end den af ​​rakene.
  3. Тип рычага мощности - den bedte mulighed. Designet er pålideligt, mekanismen har høj effect og hastighed, hvilket giver et minimum af støj.

De mest lovende er de nyeste designvinduer. Вы можете установить его на биллер ВАЗ-2109.Самые популярные Брюгге до монтирования на Husbilmekanismer Kaldet "Granatæble". Årsagen - de har lave omkostninger og høj pålidelighed.

Udskiftningsværktøjer

Для at udskifte de manuelle vinduesregulatorer med elektriske, skal du bruge følgende materialer og værktøjer:

  1. Sæt med spændingstype.
  2. Ansigt hoveder og skralde.
  3. Кэроб неглер.
  4. Flad og krøllet skruetrækkere.
  5. SMøremiddel тип CV ledd.

Sørg for at smøre all gnidningselementer, så du sikrer en stable drift af enheden og en høj levetid.Alt arbejde udføres så omhyggeligt som muligt. Husk, по адресу når du fjerner dørbeklædningen, skal du beskadige et par klip. Derfor køb dem på forhånd, ellers vil huden ikke sidde tæt på døren.

Fjernelse af dørbeklædning

Først og fremmest er det nødvendigt at helt fjerne de gamle mekanismer, der er blevet ubrugelige. Генеральная установка двигателя на крышке ВАЗ-2109, на задней панели автомобиля и на передней панели автомобиля. Погрузочно-разгрузочное устройство Følg denne Række:

  1. Afbryd det negative kabel fra batteriet.
  2. Ved hjælp af en fladhoved skruetrækker fjernes de to stik på dørhåndtaget.
  3. Fjern vinduesløftegrebet.
  4. Løsn låsen til dørlåsen.
  5. Fjern Plasthætten Fra dørhåndtaget.
  6. Brug en krydsskruetrækker til at løsne de to bolte, der er på håndtaget.
  7. Skru de to skruer med samme skruetrækker, med hvilken lommen er boltet til døren.
  8. Fjern trimmen отправлено на поиски модной техники.

Hvis klipene går i stykker, skal de udskiftes.Hvis de sidder fast i døren, skal du fjerne dem ved hjælp af platypus og sætte den tilbage på trimmen.

Демонстрация игрового поля

For at fjerne de gamle frontruder ВАЗ-2109 skal du gøre følgende манипулятор:

  1. Лента Brug тянется в положение fastgøre glasdøren и øverste.
  2. Læg hovedet på "10" skruet ud af de to bolte, der bruges til and montere glasset på elevatorens mekanisme.
  3. Med stikkontakten skrues bundmøtrikken, som bruges til at fastgøre styret til døren.
  4. I midten af ​​guiden er der to møtrikker - de skal også skrues af.
  5. Skru den øverste møtrik af.
  6. I nærheden af ​​vindueshåndtaget er der tre møtrikker, de skal skrues af ved hjælp af hovedet på "8".
  7. Nu kan du helt fjerne hele mekanismen - en guide og håndtere.

Денне демонстрировал аффендент эр форби, дю кан гёре ренгоринген аф дет индр ром аф стов и снавс. Det er der, at der opsamles en stor mængde støv. Hvis der er et ønske, så kan du fjerne den gamle, nedbrudte lydisolering, i stedet installere en ny.Metaloverfladen bliver grundigt affedtet, битумная вибрация, изоляция påføres den. Шумка сиддер fast på toppen af ​​det.

Установка рычага

Не только детали, но и установщик окон на ВАЗ-2109. Для at installere den mekanisme, du har brug для:

  1. Дизайн образцов Fuldt.
  2. Gennem det store hul i døren for at installere hele mekanismen.
  3. Fastgørelse af hele Strukturen er lavet ved hjælp af to små knopper, der er inkluderet i sættet.De skal forskydes på forhånd i hullerne, hvor føringsboltene tidligere var placeret.
  4. Sørg for, and hullerne på vinduesmekanismen og glasset passer sammen. Для комбинирования skal du tilslutte elmotoren til batteriet.
  5. Når håndtaget er hævet og niveau med glasset, skal hullerne matche.
  6. Skru glasskruen til toppen af ​​det elektriske vindueshåndtag med de to hovedbolte toil to "10". De kan tages fra det nye sæt.
  7. Стекло Fastgør.
  8. Smør alle mekanismer.

Nu skal dugentage all miss handle på den anden hoveddør - alt er gjort analogt.

Hvor skal man sætte knappen?

Nu er det nødvendigt at lægge ledningerne gennem kabinen, tilslut den til strømkilden og installer kontrolknapperne på et passende sted. Steder til installation af knapper:

  1. Inden для parkeringsbremsen.
  2. På armlænets krop (hvis tilgængelig).
  3. Я накидываю на переднюю панель поверх овечьей шерсти.
  4. På førerdøren.

Den mest bekvemme løsning er den sidste. Men du skal duplikere en knap på passagerdøren. Для både fører og passager havde mulighed for at styre vinduer, er det bedre at installere knapper i parkeringsbremsen, мужчины на sidstnævnte ikke blokkerer adgangen.

Ledningsforbindelse

Alle ledninger skal lægges fra elmotoren gennem hullerne i krop og dør. Hvis kombinationen af ​​knapper er installeret i dørhåndtaget, bliver passagerløftens strøm- og styrekabler bragt ud.For at gøre forbindelsen så pålidelig som muligt, brug fri sikringer i monteringsblokken. Детальная резервная копия.

Det er bedst at tage strømmen fra monteringsblokken (dvs. direkte fra batteriets positive klemme). Дёре кан кун монтерес, efter at knapperne er fuldt testet. Baggrundsbelysningen skal fungere - hvis det ikke virker, skift forbindelsestrådene.

Prøv ikke at lade elektriske motorer flytte glasset med jerks. Ved tilstedeværelse от jerks eller squeaks skal du fastenle all gummitætninger med Silicone-baseret smøremiddel.Выполняется установка и отключение окон ВАЗ-2109, установленных на окнах. Ressource mekanisme - помните, что 30,000 полный цикл с возможностью поиска и поиска информации.

1976 Лада 2106 1.6 (75 л.с.)

918 - Расчетное by Auto-Data.net) 918

Лада 2106 1.6 (75 л.с.) 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 Технические характеристики

Общая информация
Марка Lada
Модель 2106
Поколение 2106
Модификация (двигатель) 1.6 (75 л. Количество мест 5
Двери 4
Рабочие характеристики
Расход топлива (экономичный) в городе 10.1 л / 100 км 23,29 миль на галлон США
27,97 миль на галлон Великобритании
Тип топлива Бензин (бензин)
Ускорение 0-100 км / ч 17,5 сек
Ускорение 0-62 миль / ч 17,5 сек
16,6 сек
Максимальная скорость 150 км / ч 93,21 миль / ч
Отношение массы к мощности 13.8 кг / л.с., 72,5 л.с. / тонна
Характеристики двигателя
Мощность 75 л.с. при 5400 об / мин.
Мощность на литр 47,8 л.с. / л
Крутящий момент 116 Нм @ 3000 об. / Мин. 85,56 фунт-фут. @ 3000 об. / Мин.
Расположение двигателя Передний, продольный
Объем двигателя 1569 см 3 95.75 куб. дюймы
Число цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 79 мм 3,11 дюйма
Ход поршня 80 мм 3,15 дюйма
Степень сжатия 8,5
Количество клапанов на цилиндр 2
Топливная система Карбюратор
Двигатель с всасыванием Двигатель без наддува OHC
Пространство, объем и масса
Снаряженная масса 1035 кг 2281. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
