Замена коробки ВАЗ 2110. Фото, инструкция как снять и поменять КПП на ВАЗ 2110

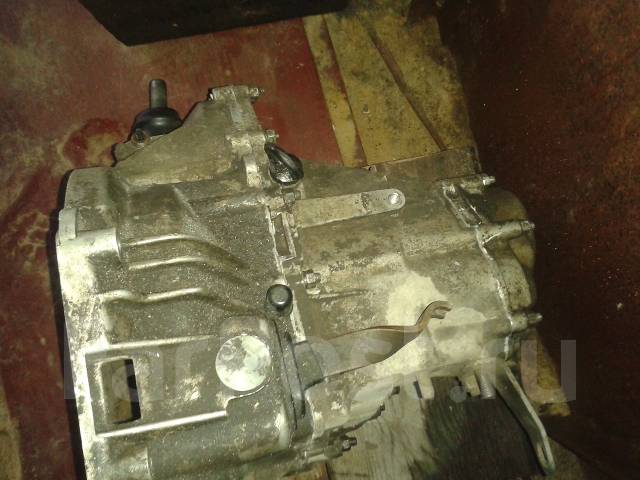

Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной – заднего коробкой переключения передач (КПП). Она конструктивно объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.
Частые интенсивные разгоны, неправильные переключения рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, могут сильно сократить ресурс КПП. Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае выявления неисправностей в самом агрегате.
Признаки неисправности КПП ВАЗ 2110
Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:
- появление шумов.
Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет. - самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.
Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).
Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.
Как снять коробку передач ВАЗ 2110/2112 (инструкция)
Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:
- Правильно выбрать рабочее место.
Попытки снять КПП без ямы ни к чему хорошему не приведут, т.к. снять коробку можно (как на яме, доску поперек положить и коробку стащить на эту доску), а вот «воткнуть» одному очень сложно. Проблема даже не в весе КПП, а как установить КПП на вал, чтобы коробка «села» правильно.
- Затем, снимаем защиту мотора (если есть).
- Сливаем масло с КПП.
- Снимаем провод с «массы» с АКБ.
- Освобождаем от крепления и откручиваем трос сцепления.
- Отвинчиваем и освобождаем стартер, открутив болты крепления «на 15» от картера сцепления.
- Разъединяем разъем освещения заднего хода на КПП с идущей на корму автомобиля проводкой.
- Отсоединяем трос спидометра.
- С помощью гаечного ключа или головки с воротком «на 17» отворачиваем гайку крепления кронштейна.
- Для обездвиживания двигателя «десятки», устанавливаем упор под мотор или вывешиваем двигатель талью.
- Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач.
- Откручиваем и снимаем левую, а затем и заднюю подушку коробки ВАЗ 2110.
- Гаечным ключом «на 19» откручиваем три болта и гайку, крепящих картер сцепления к блоку двигателя.
- После этого аккуратно разъединяем агрегат от двигателя и снимаем.
- После снятия коробки передач с двигателя, очищаем от грязи и промываем ее снаружи моющим средством, дизельным топливом или керосином.
Для выполнения работ по снятию коробки передач вам потребуются:
- две монтажные лопатки;
- набор ключей на 8, 10, 13, 15, 17, 24, 30 мм;
- динамометрический ключ, торцовая головка на 8 мм;
- домкрат;
- ёмкость для слива масла;
- смотровая яма или подъёмник;
- отвёртка плоская, молоток;
- герметик.
1
Вывешиваем переднюю часть автомобиля.
Отсоединяем трос от вилки выключения сцепления, отвернув для этого гайки с нижнего наконечника.
Отсоединяем разъемы проводов от выключателя света заднего хода …
4
… и датчика скорости автомобиля.
Снимаем защитный кожух сцепления.
Снимаем пластиковую защиту со стороны КПП.
Торцовым ключом на 30 мм откручиваем ступичную гайку.
8
Торцовым ключом на 17 мм отворачиваем два болта крепления шаровой опоры к поворотному кулаку.
9
Ключам на 17 мм отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.
10Ключом на 19 мм отворачиваем гайку болта крепления рычага к кузову.
Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.
Для снятия растяжки с поперечины передней подвески ключам на 24 мм откручиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.
12
Так же извлекаем внутренний шарнир привода из полуосевой шестерни.
13
Ослабляем хомут тяги, затем ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.
14
Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач.
15
Подставляем подпорку под двигатель, в противном случае он может опуститься слишком низко и оторвать шланги отопителя салона.
16
Вынимаем кронштейн подвески из проушин лонжерона кузова, отвернув болты крепления задней опоры подвески силового агрегата.
17
Ключом на 15 мм откручиваем гайку левой опоры двигателя. Снимаем верхний ограничитель подушки силового агрегата. Ключом на 13 мм откручиваем два болта крепления подушки к кузову ваз 2110. Снимаем подушку.
18
Ключом на 19 мм отворачиваем три болта крепления картера сцепления к блоку цилиндров и одну гайку.
Отводим коробку передач от двигателя и снимаем ее.
Сборка и разборка коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110. Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, …
…снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ваз 2110.
Бородком выправляем вмятины гаек первичного и вторичного валов ваз 2111.
Головкой «на 32» с мощным воротком…
…отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи ваз 2112 в сборе.
Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей.
Снимаем блокирующее кольцо синхронизатора ваз 2110.
Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты ваз 2112 синхронизатора…
…и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медным молотком наносим удар в торец первичного вала ваз 2111.
В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее.
Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач.
Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину.
Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи.
В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника…
…и спрессовываем втулку шестерни ваз 2112 и упорную шайбу.
Двумя отвертками разводим стопорное кольцо на первичном валу…
…и снимаем его.
Таким же образом снимаем стопорное кольцо со вторичного вала ваз 2111.
Головкой «на 13» отворачиваем пробку фиксатора задней передачи и вынимаем пружину.
Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки ваз 2110 передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки…
…и снимаем его.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку.
Приподнимаем шток вверх и выводим вилку из зацепления.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку.
Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач.
Вынимаем ось промежуточной шестерни ваз 2110 заднего хода.
Вынимаем промежуточную шестерню заднего хода.
Вынимаем одновременно первичный и вторичный валы ваз 2111 из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой «на 10» отворачиваем три болта крепления механизма выбора передач…
…и снимаем его.
Головкой «на 10» отворачиваем установочный болт рычага выбора передач.
Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол штока со втулки.
Вынимаем шток выбора передач.
Заменить шарнир штока выбора передач можно на коробке передач ваз 2112, установленной на автомобиле (снимать шарнир со штока, без необходимости, не следует, т.к. болт крепления установлен на специальном клее ТБ-1324).
Для наглядности проводим эту операцию на снятом штоке.
Накидным ключом «на 10» отворачиваем установочный болт шарнира…
…и снимаем шарнир.
Для замены сальника штока выбора передач поддеваем его крючком из толстой проволоки и извлекаем из втулки.
Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.
Вынимаем сепаратор подшипника.
Зацепив крючком приспособления буртик наружного кольца подшипника, ударами по крючку…
…выпрессовываем кольцо.
Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.
Вынимаем магнит.
Подходящим отрезком трубы выбиваем из картера сцепления…
…сальник привода.
Через бородок наносим удары в торец наружного кольца подшипика дифференциала…
…и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач.
Вынимаем регулировочное кольцо.
Зажимаем первичный вал в тиски с мягкими губками.
Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.
Через оправку наносим удары в торец внутреннего кольца переднего подшипника…
…и спрессовываем кольцо.
Зажимаем в тиски с мягкими губками вторичный вал ваз 2111, ваз 2110, ваз 2112.
Двумя отвертками упираемся в торцы стопорного кольца…
…и снимаем его с переднего конца вала.
В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.
В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.
Захватив трехлапым съемником ведомую шестерню 1-й передачи ваз 2110, ваз 2111, ваз 2112, спрессовываем ведущую шестерню главной передачи.
При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала ваз 2112, ваз 2111, ваз 2110.
Снимаем ведущую шестерню главной передачи.
Снимаем ведомую шестерню I передачи.
Снимаем блокирующее кольцо синхронизатора I передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.
Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I–II передач.
Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи.
Снимаем ведомую шестерню II передачи.
Переворачиваем вал в тисках.
Поддев двумя монтажными лопатками задний подшипник вторичного вала, …
…спрессовываем его.
Снимаем упорную шайбу.
Снимаем ведомую шестерню IV передачи.
Снимаем блокирующее кольцо синхронизатора IV передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора…
…и снимаем его.
Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III–IV передач.
При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.
Снимаем скользящую муфту со ступицей синхронизатора.
Снимаем блокирующее кольцо синхронизатора III передачи.
Снимаем шестерню III передачи.
Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.
Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала ваз 2111.
Медным молотком выбиваем коробку дифференциала.
Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.
Зажав коробку дифференциала ваз 2110 в тиски, круглогубцами снимаем стопорное кольцо с оси сателлитов.
Надавив на ось сателлитов, вынимаем ее из коробки.
Извлекаем из коробки сателлиты.
Для снятия подшипников дифференциала зажимаем коробку в тиски.
Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу…
…и спрессовываем подшипник.
Тело «десятое» — журнал За рулем
Современные автомобили ВАЗа — переднеприводные «Приора», «Калина» и уходящая «десятка». Спорить об их сходстве и различиях можно долго. «Калина» — совершенно новая для ВАЗа модель «младшего» класса. Но есть узлы, общие для всех трех машин или мало чем различающиеся, — например, коробки передач. Все они вроде бы «на одно лицо», а потому перед покупкой коробки стоит внимательно изучить ее отличия. Изделие дорогое — не ошибитесь!
Что в коробках общего? Во-первых, передаточные числа всех передач и главной передачи — одни и те же. Например, передаточное число главной пары —3,7. Оно, заметим, для двигателя довольно «тяжелое» — в перспективе возможен переход завода на выпуск «калин» с парой 3,9.
Это наверняка улучшит тягово-разгонные характеристики автомобилей, в том числе так называемую эластичность (интенсивность разгона на высшей передаче). Вряд ли это существенно отразится на топливной экономичности —ведь с такой главной парой автомобили в ряде ситуаций будут «выходить на мак-сималку» не на четвертой, как было, а на пятой передаче.
С мая 2005-го в КП «прописался» новый синхронизатор передач — с I по III. Блокирующее кольцо стало легче, что способствует более легкому переключению низших, наиболее динамичных, передач. Скользящая муфта и ступица синхронизатора остались без изменения, а ведомые шестерни другие. Их конусные участки соответствуют новым блокирующим кольцам. Кроме того, появились новые датчики скорости, заднего хода, а в коробке «Калины» — и электрическая блокировка выбора заднего хода.
Мы рассказали о коробках передач одного семейства, имеющих одинаковую редукторную часть — от коробки ВАЗ-2110. Однако необходимо отметить, что на автомобилях «Калина» применяется и другая коробка передач — с редук-торной частью 21083.
Здесь ведущая шестерня главной передачи не съемная, а нарезана непосредственно на валу.
Первичные и вторичные валы рассматриваемых коробок передач взаимозаменяемы (в сборе). В свое время, когда «десятые» КП разрушались из-за поломки вторичного вала в зоне шестерен главной передачи, знатоки заменяли этот узел в сборе надежным вторичным валом от варианта 21083 — некоторые по сию пору с ним ездят.
Теперь на I, II и III передачах вместо прежних латунных блокирующих колец (на фото — слева) применяют новые, с увеличенной поверхностью трения. Новое кольцо легче —и у него три кулачка, а не шесть.
С конца июля 2007 г. задний подшипник первичного и вторичного валов открытого типа 6–50305А2ЕШ1 (на фото — справа) уступил место закрытому подшипнику 750305-АУ с увеличенной динамической грузоподъемностью.
Если измерить наименьший диаметр конуса кольца, то у старого он равен 50 мм, а у нового — 52 мм.
Естественно, гладкие конические поверхности на ведомых шестернях должны соответствовать этим кольцам. Если нужного блокирующего кольца нет, можно заменить его старым, но в сборе с ведомой шестерней.
Здесь показаны прежние сальники полуосей — с винтовыми насечками, учитывавшими направление вращения вала. Чтобы упростить монтаж и исключить путаницу, в составе резины левого сальника был красный пигмент, а правого — черный.
А это современный, универсальный сальник полуосей —с симметричной насечкой. Его стали применять с начала 2005 года. И у ремонтников, и у автовладельцев проблем теперь меньше.
Приводы спидометра. Справа механический — для ВАЗ-2110. Если сломается пластмассовая шестерня, придется коробку разбирать. В середине — пара деталей серого цвета — для «Приоры». Слева — пара черного цвета для «Калины». Не путайте, иначе показания спидометра окажутся весьма далекими от реальных значений.
На коробках передач 2110 и «Калины» датчик заднего хода старого образца — справа.
На КП «Приоры» поставили новый датчик, рассчитанный под герметичный разъем.
Шарниры привода переключения передач. Слева —традиционный для переднеприводных ВАЗов. Его же ставят и на «Приору». На «Калине» более сложный шарнир, с классической крестовиной. При покупке не спутайте!
Соленоид блокировки включения заднего хода для «Калины». У первых блокираторов был латунный корпус с резьбовой частью М1 6. Случалось, тут он и обламывался. Ныне корпус стальной, а резьба —М20. Такой соленоид ставят с декабря 2005 г.

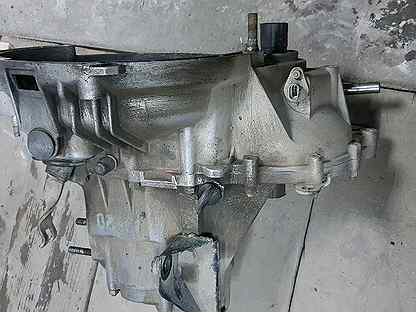

Коробку передач 2110 отличите не только по номеру на картере. Ее выдают также старый шарнир 1 привода переключения передач и механический привод спидометра 2.
Коробка передач «Приоры». Наиболее характерное отличие от других — разъем датчика скорости 1 серого цвета. «Калиновский» похож, но он черный.
Новый датчик заднего хода на коробке передач «Приоры» — с герметичным разъемом.
Это тоже отличительный признак (если такие датчики не появятся, наконец, также на «десятках» и «калинах»!).
Коробка передач «Калины». Ее приметы —новый шарнир 1 привода переключения передач и разъем датчика скорости 2 черного цвета.
Соленоид блокировки включения задней передачи 1 на коробке «Калины» расположен по соседству с датчиком включения заднего хода 2.
Ремонт КПП на ВАЗ 2110 своими руками (фото, видео), распространенные проблемы
Содержание:
- Устройство коробки
- Регулировка КПП
- Ремонтные работы
- Распространенные проблемы КПП
Выполнить ремонт КПП на ВАЗ 2110 своими руками не так сложно, как может показаться на первый взгляд. Вам придется вооружиться набором инструментов, необходимыми новыми деталями для замены старых, несколькими фото и видео для наглядности, а также руководством по эксплуатации и ремонту. Плюс рекомендуем ознакомиться с нашим материалом, который сделает сложные манипуляции гораздо проще.
Для начала не лишним будет изучить видео о ремонте коробки передач на ВАЗ 2110 своими руками. Это для наглядности, так скажем.
Устройство коробки
Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.
Устройство КПП
Принцип устройства заключается в следующем:
- Чтобы передачи переключались, работает в коробке первичный вал. Он состоит из блока шестерней, которые постоянное зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
- Вторая вал оснащается ведущей шестеренкой главной передачи, на котором также располагаются синхронизаторы. Они отвечают за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
- К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
- Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
- Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.
Регулировка КПП
Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.
Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.
Регулировка требуется в нескольких ситуациях:
- Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
- Наблюдается постоянный вылет одной из скоростей;
- Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.
Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:
- Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
- Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
- Снимите чехол с ручки КПП.
- Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
- Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
- Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.
Ремонтные работы
Если регулировка не дала желаемого результата, придется более тщательно поработать с коробкой. Частая проблема — это выбивание шестерней, отвечающих за 1 и 2 скорости.
При демонтаже убедитесь в исправности каждого отдельно взятого фиксатора. Фиксаторы представляют собой пружины, которых имеется в общей сложности три. Первый самый длинный, он отвечает за 1 и 2 скорости. Второй средний по размеру, и его прерогатива — это 3 и 4 скорости. Третий фиксатор самый маленький, а его «опекун» — это пятая передача.
Распространенные проблемы КПП
Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели.
У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.
Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».
- Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько:
- Вышел из строя синхронизатор;
- Пружина фиксатора имеет дефект, она лопнула;
- Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
- Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
- Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
- Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
- Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
- Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.
В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.
Наличие опыта, соответствующих знаний и навыков дает возможность заниматься проблемами КПП своими руками. Если же все это отсутствует, настоятельно рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определяют истинные причины неполадки и приведут вашу КПП в былое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись.
Ничто не вечно. Тем более коробка передач «десятки».
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
Какие могут быть причины неисправности сцепления ? Например, проблемы с включением передач (для их включения нужно до упора нажимать педаль сцепления), при обгоне пропадает сцепление, появление характерных звуков и т.  д. Если решили сэкономить, то можно попробовать поменять сцепление самостоятельно: |
||
|
Коробка передач, как и двигатель, нуждается в смазке. От качества масла в КПП зависит не только ее режим работы, но и время службы агрегатов, поэтому важно регулярно проверять уровень масла и при необходимости менять масло в коробке. Как выбрать качественное трансмиссионное масло для КПП ВАЗ 2110 ? |
||
|
Многие владельцы десяток с 16кл. двигателем сталкиваются со стуком в районе КПП, который появляется во время разгона автомобиля или при езде по неровной дороге. Поговорим о причинах стука и методах борьбы с ним.. |
||
|
Рано или поздно приходится менять сцепление. Перед тем, как заменить сцепление на ВАЗ 2110 или на любой другой машине, мы первым делом интересуемся, какое сцепление на ВАЗ 2110 лучшее, какое сцепление самое надежное, читаем отзывы о сцеплении и т.  д. |
||
|
||
|
|
||
Избавиться от этих недостатков позволяет доработка или тюнинг КПП (например, установка спортивного ряда и другой главной пары/передачи).
У каждой КПП есть свои преимущества и недостатки, знание которых поможет водителю самому решить для себя, что лучше – вариатор или АКПП.
В этой статье выясним, как сделать выжим сцепления легким без разборки КПП, а также избавиться от скрипов.когда это необходимо, восстановительные работы +видео » АвтоНоватор
Когда же коробка передач ВАЗ 2110 требует вмешательства автомастера? Как правило, существует ряд дефектов, которые приводят к поломке КПП. Они и будут рассмотрены в данной статье.
Когда необходим ремонт
Принцип ремонтных работ коробки передач на автомобиль ВАЗ 2110 полностью зависит от характерных особенностей данного устройства.
Как правило, на этих машинах стоит двухвальная пятиступенчатая коробка передач, которая объединяется дифференциалом и основной передачей. Известно, что первичный вал состоит из блока шестерен, которые, в свою очередь, находятся в сцеплении с вторичными шестернями передач переднего хода. На вторичном вале также располагаются ведомые шестерни и синхронизаторы передних передач.
Помимо этого, передние подшипники валов – роликового типа, а подшипники задних валов – шариковые. Привод управления коробкой передач состоит из штока выбора передач, рычага переключения передач, шаровой опоры, а также механизмов выбора и переключения передач. Маслосборник, направляющий поток масла внутрь вторичного вала и на ведомые шестерни, находится под передним подшипником второстепенного вала.
Когда же коробка передач ВАЗ 2110 требует вмешательства автомастера? Как правило, ремонтные работы здесь необходимы в том случае, если в коробке наблюдаются шумы. В этом случае нужно произвести замену изношенных деталей шестерен.
Шум может возникнуть также по причине износа подшипников, которые также требуют замены. Проверьте также уровень масла, если его недостаточно, долейте и произведите замену поврежденных сальников, если на то есть необходимость.
Ремонт коробки передач нужен, если переключать передачи стало труднее. Здесь причиной может быть неполное выключение сцепления, ослабление рычага штока выбора передач или винтов крепления шарнира, деформация тяги привода управления коробкой. Нужно также брать в учет возможный износ или поломку деталей привода, которые выполняются из пластмассы или же искать причину в неправильной регулировке привода.
Восстановительные работы
Перед началом ремонтных работ КПП от ВАЗ 2110, нужно ее снять с автомобиля. Для этого необходимо установить автомобиль на смотровую канаву, поднять капот и зафиксировать в таком положении.
Известно, что КПП – наиболее устойчивая часть машины, а потому поломки в данной системе встречаются крайне редко, если сравнивать с другими деталями авто. Важно помнить, что для нормального функционирования КПП, необходимо вовремя менять масло, желательно приобретенное у зарекомендовавшей себя компании.
По показателям все КПП близки между собой. Так, переднеприводные авто с цилиндрической передачей дают возможность использовать то же масло, что применяется для двигателя. А КПП машин с задним приводом необходимо заправлять специальным маслом для трансмиссии.
Для начала вам необходимо затянуть винты, отрегулировать привод переключения передач, выправить тягу и заменить детали с дефектом. Если вы наблюдаете самопроизвольное выключение передач, то, скорее всего, здесь причина кроется в повреждении торцов зубьев синхронизаторов на муфте и шестерне или неправильной регулировке привода.
Утечка масла в КПП происходит из-за износа штока выбора передач, сальников первичного вала, а также корпусов шарниров равных скоростей.
Масло может вытекать по причине слабого крепления крышки коробки и картера. Чтобы устранить данные проблемы, нужна замена уплотнителя, герметиков и сальников. Обязательно подтяните болты и гайки.
Запомните, что при демонтаже коробки передач, нельзя опирать вал КПП на лепестки нажимной пружины, иначе можно запросто их повредить. Когда ремонт КПП ВАЗ 2110 будет завершен, нужно установить коробку в обратном порядке. Обязательно прочтите в инструкции к авто, как грамотно производить затяжку болтов.
Все о КПП переднеприводных ВАЗов
Первые восьмерки сошли с конвеера в далеком 1984 году.
На этих машинах были установлены двухвальные КПП объединенные в одном корпусе с дифференциалом. С тех пор КПП неоднократно подвергались модернизации, тем не менее на всех переднеприводных ВАЗах установлена в принципе все та же восьмерочная коробка. Но в связи с некоторыми изменениями конструкции они не полностью взаимозаменяемы. Поэтому давайте рассмотрим все то многообразие что было выпущено за 30 с небольшим лет и что куда можно поставить. Первые ВАЗ 2108 и ВАЗ 2109 комплектовались 4-х и 5-и ступенчатыми КПП без щупа. Сейчас таких коробок почти не осталось. В 4-х ступках устанавливались главные пары 4,1 и 3,9. В пятиступках 3,9 и 3,7. Хочу предупредить, если кто надумает по дешевке купить такого типа 5-и ступку с разборки будьте осторожны — нормальных практически нет. Как правило изношены до предела, и почти во всех гудящие 5-е передачи. В 90-е на смену этим КПП пришла пятиступенчатая КПП со щупом. И с тех пор выпускаются исключительно 5-и ступенчатые со щупом. За исключением совсем новых «тросовых» в которых нет щупа.
Разнообразием выбора на автовазе решили не баловать и стали применять главную пару только одну — 3,7. Ну а передаточные числа самой коробки как были так и остаются по сей день только одни для всех машин. КПП ВАЗ 2109 со щупом и КПП ВАЗ 2108 без, по установке на машину полностью идентичны, отличия только в самом корпусе. Детали корпуса не взаимозаменяемы, а вот внутринние детали одинаковые. Эти КПП устанавливаются на автомобили ВАЗ 2108, 2109, 2113, 2114, 2115 до 2010 года выпуска. Обратите внимание на крепление стартера: на 3 шпильки с передним подшипником стартера в картере сцепления (колоколе). На остальные модели ВАЗа они не подходят, потому что не налезают на увеличенный маховик. Кроме того на ВАЗ 2110 самых первых годов выпуска устанавливались КПП внешне такие же. Отличие было в механизме выбора передач, вилке сцепления и кронштейнов. На те десятки можно без проблем ставить эти коробки, только нужно поменять вилку, кронштейны, все это снаружи и меняется за несколько минут. А вот наоборот такие десятые КП ставить на ВАЗ 2109-15 нельзя, если поставить первая передача будет путаться с задней, потому что в механизме выбора нет фиксатора.
На более поздние десятки стали устанавливать маховики увеличенного диаметра, поэтому эти коробки не подходят, для них выпустили КПП с немного увеличенным внутренним диаметром колокола.
Следующая модель вазовской КПП устанавливалась на ВАЗ 2110 и их модификации, изменения претерпели колокол, он стал чуть шире и стартер крепится на две более толстые шпильки. Кроме этого добавилось крепление для кронштейна реактивной штанги. Внутри применили вторичный вал полый со съемной ведущей шестерней. Механизм выбора силуминовый без блокировки заднего хода. Эти КПП не рекомендуется ставить на ВАЗ 2113 -2115 даже если на них установлен увеличенный маховик, из за отсутствия блокировки заднего хода. При включении первая будет путаться с задней. На такие автомобили с 10 года устанавливали эти коробки со стальным девяточным механизмом выбора передач. Если поменять механизм выбора и стартер, то на девятку можно ставить, наоборот естественно нельзя. Эти коробки устанавливаются на все автомобили десятого семейства.
С 2010 года на ВАЗ 2113-15 устанавливают десяточные коробки (стартер на две шпильки), но у них в отличии от десятки установлен механизм выбора передач от ВАЗ 21083 (с блокировкой заднего хода). Поэтому на такие машины десяточные коробки можно ставить только после замены механизма выбора.
Далее появилась у нас Приора с Калиной. На всех перечисленных выше коробках привод спидометра осуществлялся с помощью пластиковых шестеренок установленных в коробке. На автомобилях Приора ВАЗ 2170 был применен электронный привод спидометра и установлен калиновский колокол, в котором крепление реактивной штанги осуществляется более толстыми болтами. Эти колоколы взаимозаменяемы с десяточными (если КПП предпологается ставить на десятку или Приору). Для Калины нужен только калиновский колокол, в нем три резьбовых отверстия для крепления задней опоры. Электронные датчики спидометра могут быть двух типов: черные калиновские и серые приоровские. Они в работе абсолютно одинаковые, вот только правильно работают если к черному кольцу на дифференциале устанавливают черный датчик, и соответственно также с серым.
То есть при замене, датчик меняется на такой же. Иногда я встречал, десяточные коробки ставят на Приоры. При этом переделывают контактную колодку датчика спидометра. Родную приоровскую отрезают, присоединяют от десятки. Нужно только согласовать провода.
На автомобилях Приора после 2010 года стали применять КПП после очередной модернизации. На них изменили форму колокола, применили крепление стартера на трех маленьких шпильках, только в отличии от ВАЗ 2108 уже без втулки подшипника стартера в колоколе. Внутри появились вторичные валы новой конструкции, тоже полые как и на ВАЗ 2110, только цельные с ведущей шестерней. Десяточные часто ломались именно по проточке под стопорное кольцо для фиксации ведущей шестерни. Так же на некоторых коробках стали устанавливать двухконусные синхронизаторы второй передачи (но далеко не на всех).
Ну и осталась у нас Калина. На Калинах устанавливаются только оригинальные калиновские кпп, никакие другие на нее не поставить.
Самое главное, на калиновских КПП к колоколу крепится на трех болтах силуминовый кронштейн крепления силового агрегата. И вторая особенность соленоид блокировки включения заднего хода. КПП могут быть всех трех типов (по конструкции колокола). На три шпильки как у девятки, на две, как у десятки и на три без втулки в колоколе.
Да, еще, на Грантах устанавливают КПП, этакую помесь Приоры с Калиной. Обычная приоровская кпп на три шпильки, только к ней прикручивается силуминовый кронштейн крепления агрегата, типа калиновского, кронштейн вилки сцепления и датчик включения заднего хода тоже калиновский (точнее девяточный).
С конца 12 года Автоваз наладил выпуск нескольких новых коробок передач которые устанавливают на часть автомобилей Лада Гранта, Лада Калина, Приора 2, те самые которые часто называют тросовые или тросиковые. Еще часто их называют по марке автомобиля: ВАЗ 2190, 2192 и т. д., что вообще то не очень правильно. Эти коробки имеют индекс ВАЗ 2180, 2181, 21816. По сути это одна коробка с незначительными изменениями.
Заводчане о них много писали хвалебных отзывов, и коробка действительно получше прежних. Но как у нас обычно бывает, многие слабые узлы так и перекочевали в новую кпп без изменений. На мой взгляд кардинальное улучшение это новый механизм выбора. И все. Все остальные изменения не существенны. Посмотрите фото:
Щупа теперь нет, для проверки масла нужно лезть под машину и выкручивать пробку как в первых восьмерочных кпп. А конструкция осталась таже, чуть уровень понизился пятая передача умрет первой. Причем вилки применили силуминовые с пластиковыми накладками на лапки. Теперь не только 5-ю передачу в сборе на выброс, а и вилку. Пластик от перегрева мгновенно слазит. (К слову, вилка дороже прежней раза в три). А что там за валы? Да, да, старый знакомый, полый десяточный, тот самый который так любит лопаться по канавке под стопорное кольцо. Первичный вал восьмерочный (точнее он имеет индекс 2110, но они одинаковые). Справедливости ради отмечу, на часть этих коробок ставят валы 21120, они понадежней будут.
Первая и вторая передача действительно немного легче включается за счет новых муфт со ступицами и двухконусных синхронизаторов. А вот ресурс второй передачи ничуть не вырос. Так же как и на старых кпп вторая очень не долговечная. Подшипники валов старые, задние 305 очень слабенькие, часто заводских хватает тысяч на 50-70. Дифференциал все тот же восьмерочный. Если раньше на карбюраторных машинах он надежно служил, с ростом мощности двигателя превратился в головную боль. Лопаются сателлиты, срезает ось, все это сопровождается разрывом картера кпп. Уже пошли эти новые коробки с пробитыми картерами. Правда, на старых пробивало дыру снизу, теперь на этих новых пробивает сверху. Конечно очень много зависит от стиля езды. Если очень аккуратно, спокойно ездить как «папик» то прослужит довольно долго. А гоцать не долго получится.
Замена коробки ВАЗ 2110. Фото, инструкция как снять и поменять КПП на ВАЗ 2110
Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной — задней коробкой переключения передач (КПП).
Она объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.
Частые интенсивные разгоны, неправильное переключение рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, может сильно сократить ресурс КПП.Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае неисправностей самого в агрегате.
Признаки неисправности КПП ВАЗ 2110
Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:
- появление шумов. Причина этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
- самопроизвольное выключение передач или не включается до конца передача.Виной тому является износ вилок и механизма выбора.
В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, необходимой. Стоитнуть что цена новой коробки составит 16500 р., А вот её ремонт на станции техобслуживания обойдётся в 7500 р. (И детали сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (указаны цены на весну 2017-го по Москве и области).
Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с первой её заменой.
Как снять коробку передач ВАЗ 2110/2112 (инструкция)
Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:
- Правильно выбрать рабочее место. Такие работы следует проводить на подъемнике или глубокой, не менее полутора метров, смотровой яме.
Попытки снять КПП без ямы ни к чему хорошему не приведут, т.к. снять коробку можно (как на яме, доску поперек и коробку стащить на эту доску), а вот «воткнуть» одному очень сложно.
Проблема даже не в весе КПП, а как установить КПП на вал, чтобы коробка «села» правильно. - Затем снимаем защиту мотора (если есть).
- Сливаем масло с КПП.
- Снимаем провод с «массы» с АКБ.
- Освобождаем от крепления и откручиваем трос сцепления.
- Отвинчиваем и освобождаем стартер, открутив болты «на 15» от картера сцепления.
- Разъединяем разъем освещения заднего хода на КПП с идущей на корму автомобиля проводкой.
- Отсоединяем трос спидометра.
- С помощью гаечного ключа или головки с воротком «на 17» отворачиваем гайку крепления кронштейна.
- Для обездвиживания двигателя «десятки», устанавливаем упор под мотор или вывешиваем двигатель талью.
- Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передач.
- Откручиваем и снимаем левую, а затем и заднюю подушку коробки ВАЗ 2110.
- Гаечным ключом «на 19» откручиваем три болта и гайку, крепящие картер сцепления к блоку двигателя.
- После этого аккуратно разъединяем агрегат от двигателя и снимаем.
- После снятия коробки передач с двигателя, очищаем от грязи и промываем ее снаружи моющим средством, дизельным топливом или керосином.
Проблема даже не в весе КПП, а как установить КПП на вал, чтобы коробка «села» правильно.
Для выполнения работ по снятию коробки передач вам потребуются:
- две монтажные лопатки;
- набор ключей на 8, 10, 13, 15, 17, 24, 30 мм;
- динамометрический ключ, торцовая головка на 8 мм;
- домкрат;
- ёмкость для слива масла;
- смотровая яма или подъёмник;
- отвёртка плоская, молоток;
- герметик.
1
Вывешиваем переднюю часть автомобиля.
2
Отсоединяем трос от вилки выключения сцепления, отвернув для этого гайки с нижнего наконечника.
3
Отсоединяем света разъемы проводов от выключателя заднего хода…
4
… и датчика скорости автомобиля.
5
Снимаем защитный кожух сцепления.
6
Снимаем пластиковую защиту со стороны КПП.
7
Торцовым ключом на 30 мм откручиваем ступичную гайку.
8
Торцовым ключом на 17 мм отворачиваем два болта крепления шаровой опоры к поворотному кулаку.
9
Ключам на 17 мм отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу.
10
Ключом на 19 мм отворачиваем гайку болта крепления рычага к кузову.
Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.
11
Для снятия растяжки с поперечины передней подвески ключам на 24 мм откручиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.
12
Так же извлекаем внутренний шарнир привода из полуосевой шестерни.
13
Ослабляем хомут тяги, затем ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.
14
Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передач.
15
«Подставляем подпорку под двигатель», «разрушить» шланги «отопителя салона».
16
Вынимаем кронштейн подвески из проушин лонжерона кузова, отвернув болты крепления задней опоры подвески силового агрегата.
17
Ключом на 15 мм откручиваем гайку левой опоры двигателя.Снимаем верхний ограничитель подушки силового агрегата. Ключом на 13 мм откручиваем два болта крепления подушки к кузову ваз 2110. Снимаем подушку.
18
Ключом на 19 мм отворачиваем три болта крепления картера сцепления к блоку цилиндров и одну гайку.
Отводим коробку передач от двигателя и снимаем ее.
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
Сборка и разборка коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110.Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки,…
… снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке, включая пятую передачу ваз 2110.
Бородком выправляем вмятины гаек первичного и вторичного валов ваз 2111.
Головкой «на 32» с мощным воротком…
… отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи ваз 2112 в сборе.
Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей.
Снимаем блокирующее кольцо синхронизатора ваз 2110.
Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты ваз 2112 синхронизатора…
… и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медный молоток наносит удар в торце первичного вал ваз 2111.
В образовавшемся зазоре между упорной пластиной и ведущий шестернем пятой передачей вставляет две отвертки.Поддевая отвертками шестерню, спрессовываем ее.
Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач.
Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину.
Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи.
В образовавшемся зазоре между торцом задним подшипником и упорной шайбой вводит лапы съемника …
… и спрессовывает втулка шестерня ваз 2112 и упорная шайба.
Два отверток разводят стопорное кольца на первичном вал …
… и снимает его.
Таким же образом снимаем стопорное кольцо со вторичного вала ваз 2111.
Головкой «на 13» отворачиваем пробку фиксатора задней передачи и вынимаем пружину.
Вставляем в гнездо фиксатора отвертку и приложив к ней магнит, извлекаем шарик.
Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки ваз 2110 передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки…
… и снимаем его.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку.
Приподнимаем шток вверх и выводим вилку из зацепления.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку.
Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач.
Вынимаем ось промежуточной шестерни ваз 2110 заднего хода.
Вынимаем промежуточную шестерню заднего хода.
Вынимаем одновременно первичный и вторичный валы ваз 2111 из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой «на 10» отворачиваем три болта крепления механизма выбора передач…
… и снимаем его.
Головкой «на 10» отворачиваем установочный болт рычага выбора передач.
Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол со втулки.
Вынимаем шток выбора передач.
Заменить шарнир штока выбора передач можно на коробке передач ваз 2112, установленной на автомобиле (снимать шарнир со штока, без необходимости, не следует, т.к. болт крепления установлен на специальном клее ТБ-1324).
Для наглядности проводим эту операцию на снятом штоке.
Накидным ключом «на 10» отворачиваем установочный болт шарнира…
… и снимаем шарнир.
Для замены сальника штока выбора передач поддеваем его крючком из толстой проволоки и извлекаем из втулки.
Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.
Вынимаем сепаратор подшипника.
Зацепив крючком приспособления буртик наружного кольца подшипника, ударами по крючку…
… выпрессовываем кольцо.
Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.
Вынимаем магнит.
Подходящим отрезком трубы выбиваем из картера сцепления…
… сальник привода.
Через бородок наносим удары в торец наружного кольца подшипника дифференциала…
… и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач.
Вынимаем регулировочное кольцо.
Зажимаем первичный вал в тиски с мягкими губками.
Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.
Через оправку наносим удары в торец внутреннего кольца переднего подшипника…
… и спрессовываем кольцо.
Зажимает в тисках с мягкими губками вторичного вала ваз 2111, ваз 2110, ваз 2112.
Два отверток упираются в торцах стопорного кольца …
… и снимает его с передним концом вала.
В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.
В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.
Захватив трехлапым съемником ведомую шестерню 1-й передачи ваз 2110, ваз 2111, ваз 2112, спрессовываем ведущую шестерню главной передачи.
При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала ваз 2112, ваз 2111, ваз 2110.
Снимаем ведущую шестерню главной передачи.
Снимаем ведомую шестерню I передачи.
Снимаем блокирующее кольцо синхронизатора I передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.
Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I – II передач.
Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи.
Снимаем ведомую шестерню II передачи.
Переворачиваем вал в тисках.
Поддев двумя монтажными лопатками задний подшипник вторичного вала,…
… спрессовываем его.
Снимаем упорную шайбу.
Снимаем ведомую шестерню IV передачи.
Снимаем блокирующее кольцо синхронизатора IV передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора …
… и снимаем его.
Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III – IV передач.
При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.
Снимаем скользящую муфту со ступицей синхронизатора.
Снимаем блокирующее кольцо синхронизатора III передачи.
Снимаем шестерню III передачи.
Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.
Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала ваз 2111.
Медным молотком выбиваем коробку дифференциала.
Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.
Зажав коробку дифференциала ваз 2110 в тисках, круглогубцы снимает стопорное кольцо с осью сателлиты.
Надавив на ось сателлитов, вынимаем ее из коробки.
Извлекаем из коробки сателлиты.
Для снятия подшипников дифференциала зажимаем коробку в тиски.
Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу…
… и спрессовываем подшипник.
Тело «десятое» — журнал За рулем
Современные автомобили ВАЗа — переднеприводные «Приора», «Калина» и уходящая «десятка».
Спорить об их сходстве и различиях можно долго. «Калина» — совершенно новая для ВАЗа модель «младшего» класса. Но есть узлы, общие для всех трех машин или мало чем различающиеся, — например, коробки передач. Все они вроде бы «на одно лицо», а потому перед покупкой коробки стоит внимательно изучить ее отличия. Изделие дорогое — не ошибитесь!
Что в коробках общего? Во-первых, передаточные числа всех передач и главной передачи — одни и те же.Например, передаточное число главной пары —3,7. Оно, для двигателя довольно «тяжелое» — в перспективе возможен переход завода на выпуск «калин» с парой 3,9. Это наверняка улучшит тягово-разгонные характеристики автомобилей, в том числе так называемую эластичность (интенсивность разгона на высшей передаче). Выход на четвертой, как было, а на пятой передаче, «выходить на мак-сималку».
С мая 2005-го в КП «прописался» новый синхронизатор передач — с I по III. Блокирующее кольцо стало легче, что обеспечивает более легкому переключению низших, наиболее динамичных передач.
Скользящая муфта и ступица синхронизатора остались без изменений, а ведомые шестерни другие. Их конусные участки соответствуют новым блокирующим кольцам. Кроме того, появились новые датчики скорости, заднего хода, а в коробке «Калины» — и электрическая блокировка выбора заднего хода.
Мы рассказали о коробках передач одного члена, имеющую одинаковую редукторную часть — от коробки ВАЗ-2110.Однако необходимо отметить, что на автомобилех «Калина» используется другая коробка передач — с редуктором-торной частью 21083. Здесь ведущая шестерня главной передачи не съемная, а нарезана непосредственно на валу.
Первичные и вторичные валы рассматриваемых коробок передач взаимозаменяемы (в сборе). В свое время, когда «десятые» КП разрушались из-за поломки вторичного вала в зоне шестерен главной передачи, знатоки заменяли этот узел в сборе надежным вторичным валом от варианта 21083 — некоторые по сию пору с ним ездят.
Теперь на I, II и III передачах вместо прежних латунных блокирующих колец (на фото — слева) применяют новые, с увеличенной поверхностью трения.
Новое кольцо легче —и у него три кулачка, а не шесть.
С конца июля 2007 г. задний подшипник первичного и вторичного валов открытого типа 6–50305А2ЕШ1 (на фото — справа) уступил место закрытому подшипнику 750305-АУ с увеличенной динамической грузоподъемностью.
Если измерить наименьший диаметр конуса кольца, то у старого он равен 50 мм, а у нового — 52 мм.Естественно, гладкие конические поверхности на ведомых шестернях должны соответствовать этим кольцам. Если нужного блокирующего кольца нет, можно заменить его старым, но в сборе с ведомой шестерней.
9000 Здесь показаны прежние сальники полуосей — с винтовыми насечками, учитывавшими направление вращения вала. Чтобы упростить монтаж и исключить путаницу, в составе резины левого сальника был красный пигмент, а правого — черный. А это современный, универсальный сальник полуосей —с симметричной насечкой.Его стали применять с начала 2005 года.
И у ремонтников, и у автовладельцев проблем теперь меньше.
Приводы спидометра. Справа механический — для ВАЗ-2110. Если сломается пластмассовая шестерня, придется коробку разбирать. В середине — пара деталей серого цвета — для «Приоры». Слева — пара черного цвета для «Калины». Не путайте, иначе показания спидометра абсолютно далекими от реальных значений.
На коробках передач 2110 и «Калины» датчик заднего хода старого образца — справа.На КП «Приоры» поставили новый датчик, рассчитанный под герметичный разъем.
Шарниры привода переключения передач. Слева —традиционный для переднеприводных ВАЗов. Его же ставят и на «Приору». На «Калине» более сложный шарнир, с классической крестовиной. При покупке не спутайте!
Соленоид блокировки включения заднего хода для «Калины». У первых блокираторов был латунный корпус с резьбовой частью М1 6. Случалось, тут он и обламывался. Ныне корпус стальной, а резьба —М20.
Такой соленоид ставят с декабря 2005 г.
Коробку передач 2110 отличите не только по номеру на картере. Ее выдают также старый шарнир 1 привода переключения передач и механический привод спидометра 2.
Коробка передач «Приоры». Наиболее характерное отличие от других — разъем датчика скорости 1 серого цвета. «Калиновский» похож, но он черный.
Новый датчик заднего хода на коробке передач «Приоры» — с герметичным разъемом. Это тоже отличительный признак (если такие датчики не появились, наконец, также на «десятках» и «калинах»!).
Коробка передач «Калины». Ее приметы —новый шарнир 1 привода переключения передач и разъем датчика скорости 2 черного цвета.
Соленоид блокировки включения задней передачи 1 на коробке «Калины» расположен по соседству с датчиком включения заднего хода 2.
Ремонт КПП на ВАЗ 2110 своими руками (фото, видео), распространенные проблемы
Содержание:
- Устройство коробки
- Регулировка КПП
- Ремонтные работы
- Распространенные проблемы КПП
Выполнить ремонт КПП на ВАЗ 2110 своими руками не так сложно, как может показаться на первый взгляд.
Вам придется вооружиться набором, необходимыми новыми деталями для замены старых, требующих фото и видео для наглядности, а также руководством по эксплуатации и ремонту. Плюс рекомендуем использовать наш инструмент, который делает сложные манипуляции гораздо проще.
Для начала не лишним будет изучить видео о ремонте коробки передач на ВАЗ 2110 своими руками. Это для наглядности, так скажем.
Устройство коробки
Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.
Устройство КПП
Принцип устройства заключается в следующем:
- Чтобы коробки передач переключались, работает в первичный вал. Он состоит из блока шестерней, которые постоянные зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
- Вторая вал оснащается ведущей шестеренкой главной передачи, на которой также располагаются синхронизаторы. Они соответствуют за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
- К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
- Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
- Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.
Регулировка КПП
Далеко не всегда для налаживания работы коробки необходимо ее снятие.Хотя если предусматривает замена подшипников КПП или другие ремонтные мероприятия, простая регулировка не обойтись.
Для «десятки» характерны ситуации, которые плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, регулировка конструкции включает в свой состав механизм по установке привода выбора передачи.
Регулировка требуется в нескольких ситуациях:
- Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
- Наблюдается постоянный вылет одной из скоростей;
- Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.
. Вы столкнулись с одной из ситуаций, тогда регулировка будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется следующим образом:
- Внизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
- Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
- Снимите чехол с ручки КПП.
- Согласно шаблону, выставьте рычаг — в окне накладки кронштейна для блокировки задней передачи шаблона. Далее вводится упор оси рычага имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
- Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
- Хомутится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.
Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
Ремонтные работы
Если регулировка не дала желаемого результата, придется более тщательно поработать с коробкой. Частая проблема — это выбивание шестерней , отвечающих за 1 и 2 скорости.
При демонтаже проверьте исправность каждого взятого фиксатора.Фиксаторы представляют собой пружины, которые имеются в общей сложности три. Первый самый длинный, он отвечает за 1 и 2 скорости. Второй средний по размеру, и его прерогатива — это 3 и 4 скорости. Третий фиксатор самый маленький, а его «опекун» — это пятая передача.
Распространенные проблемы КПП
Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.
Наиболее популярные, может быть, «похвастаться» коробка отечественной «десятки».
- Проблема первой скорости. Она может вылетать или тяжело включиться на автомобиль. Причин существует несколько:
- Вышел из строя синхронизатор;
- Пружина фиксатора имеет дефект, она лопнула;
- Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
- Вышел из строя шток или неисправна вилка, требуется их обязательная замена.
- Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:
- Зубцы шестеренки плохо цепляются за муфту переключения скоростей;
- Кончики зубцов стерлись, износились, потому что скорость тяжело включается. С течением времени она начинает вылетать. Потому что ремонт требуется обязательно;
- Если передача выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцепления.
В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, провести полноценный ремонт будет сложно.
youtube.com/embed/r-qWJXfKBV0?rel=1&wmode=transparent» frameborder=»0″ allowfullscreen=»»/>
Наличие опыта, соответствующих знаний и навыков дает возможность занятия КПП своими руками. Если же все это отсутствует, рекомендуем обратиться в проверенный сервисный центр, где проведут диагностику, определить истинные причины неполадок и привести вашу КПП в былоое состояние. Да, это будет стоить определенных денег, но без этого уже не обойтись. Ничто не вечно. Тем более коробка передач «десятки».
Загрузка …Устройство кпп ваз 2110 схема
ВАЗ-2110 коробка передач, дифференциал — схема, описание, привод
1 — задняя крышка картера коробки передач, 2 — ведущая шестерня V передачи, 3 — шариковый подшипник первичного вала, 4 — ведущая шестерня IV передачи первичного вала, 5 — первичный вал, 6 — ведущая шестерня III передачи первичного вала, 7 — картер коробки передач, 8 — шестерня заднего хода II передачи первичного вала, 9 — шестерня заднего хода, 10 — промежуточная шестерня заднего хода, 11 — ведущая шестерня I передачи первичного вала
12 — роликовый подшипник первичного вала, 13 — сальник первичного вала, 14 — сапун, 15 — подшипник выключения сцепления, 16 — направляющая втулка муфты подшипника выключения сцепления, 17 — ведущая шестерня главной передачи, 18 — роликовый подшипник вторичного вала, 19 — маслосборник, 20 — ось сателлитов, 21 — ведущая шестерня привода спидометра, 22 — шестерня полуоси, 23 — коробка дифференциала, 24 — сателлит, 25 — картер сцепления, 26 — пробка для слива ма сла, 27 — ведомая шестерня главной передачи, 28 — регулировочное кольцо, 29 — роликовый конический подшипник дифференциала, 30 — сальник полуоси, 31 — ведомая шестерня I передачи вторичного вала, 32 — синхронизатор I и II передач, 33 — ведомая шестерня II передачи вторичного вала, 34 — ведомая шестерня III передачи вторичного вала, 35 — синхронизатор III и IV передач, 36 — ведомая шестерня IV передачи вторичного вала, 37 — шариковый подшипник вторичного вала, 38 — ведомая шестерня V передачи вторичного вала, 39 — синхронизатор V передачи, 40 — вторичный вал.
1 — защитный чехол тяги, 2 — тяга привода управления коробки передач, 3 — рычаг переключения передач, 4 — палец сферического рычага переключения передач, 5 — обойма шаровой опоры, 6 — шаровая опора рычага переключения передач, 7 — буфер, 8 — пружина , 9 — реактивная тяга, 10 — рычаг выбора передач, 11 — рычаг выбора передач, 12 — картер коробки передач, 13 — картер сцепления, 14 — шток выбора передач, 15 — втулка штока, 16 — сальник штока, 17 — защитный , 18 — корпус шарнира, 19 — втулка шарнира, 20 — наконечник шарнира, 21 — хомут.
Коробка передач — механическая, двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода. Она объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):
- картера сцепления 25,
- картера коробки передач 7
- и задней крышки картера коробки передач 1.
При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215).В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 — полый (для подачи масла под ведомые шестерни), со стороны ведущей шестерней главной передачи 17. На нем установленные съемные шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода.Передние подшипники валов 18 и 12 — роликовые, задние 3 и 37 — шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых — 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал — двухсателлитный.
Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.
Привод управления коробкой передач из рычага переключения передач, шаровой опоры, тяги, вала выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета) длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Для передачи самопроизвольно не выключаются из-за осевого перемещения автомобиля силового агрегата при движении, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения.
На внутреннем конце штока закреплен рычаг, который действует на трехпозиционный рычаг механизма выбора передач. Этот механизм выполнен узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач для включения заднего хода, другое — для включения заднего хода, а на третье плечо действует рычаг вала выбора передач.На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.
Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
ovaze.ru
Схема кпп ВАЗ 2110 — фото, описание на ВАЗ-2110.net
Третья, модернизированная КПП ВАЗ 2110, собрана вместе с дифференциалом.
Устройство, схема коробки передач автомобилей ВАЗ 2110 ВАЗ 2111 ВАЗ 2 …
Коробка передач ВАЗ 2110.
Какие неисправности могут быть у КПП ВАЗ 2110.
Для включения задней передачи нажмите на педаль сцепления, выдержав 3 секунды …
переключения передач, шаровой опоры 17, тяги 14, штока выбора передач 5 и м …
100% Изображение целиком.перейти в раздел запчастей ВАЗ 2110.
Валы коробки передач ВАЗ-2110.
Механизм выбора и переключения передач.
Схема сборки коробки передач уаз 469.
Схема шестерней кпп 2110.
заклинило кпп ВАЗ 2112 — Чебоксары.
Детали вторичного вала: схема.
Схема шестерней кпп 2110.
Валы коробки передач ВАЗ-2110.
Куплю коробку передач на Ваз 2108 в идеальном состоянии!
ВАЗ 2115 1997+ Разборка коробки передач.
Егор Виталев. выжимаешь сцепление и переключаешь.
схема.
Рис. 1. Механизм выбора передач ВАЗ-2109.
Схема дифференциала ваз 2110.
Картер коробки передач ВАЗ-2110.
Схема переключения коробки передачь ваз 2110.
Разборка и сборка коробки передач.
Ламповый генератор тока схема.
шток вилки переключения третьей и четвертой передач 4 — вилка переключения …
Коробка передач.
Кинематическая схема коробки передач автомобиля ВАЗ-2110.
механизм переключения КПП ВАЗ.
Валы коробки передач ВАЗ-2110 (2007 г.).
Каталог учебных плакатов по устройству ВАЗ 2110.
Ремонт вторичного вала КПП (коробки передач) на автомобиле Лада Приора ВАЗ …
Схема шестерней кпп 2110.
опель стс. устройство 2110 кпп ваз.
Схема шестерней кпп 2110.
Обезжирить посадочное место сальника 11. дифференциала в картер 20 сцеплени …
Чертежи на ура — Скачать чертеж Реконструкция коробки передач ВАЗ 2110 Бесп.
..
Трансмиссия автомобиля состоит из сцепления, коробки передач, карданного ва …
Замена подушки рычага переключения кп ваз 2110.
Разборка коробки передач.
схема коробки передач калины Мир схем.
vaz-2110.net
Устройство кпп ВАЗ 2110 — фото, описание на ВАЗ-2110.net
Рис 104168 — произвожу ремонт кпп автомобилей ваз.замену сцеплений, подшип …
Куплю коробку передач на Ваз 2108 в идеальном состоянии!
Фото коробки передач ВАЗ 2110, novosel.ru.
Схема сборки коробки передач уаз 469.
Особенности конструкции коробки передач ВАЗ 2170 Лада Приора.
Опора кулисы ваз 2110.
ваз 2110 схема коробка передач Мир схем.
Схема коробки передач ВАЗ 2110: 1 — задняя крышка картера коробки передач; …
100% Изображение целиком. перейти в раздел запчастей ВАЗ 2110.
Замена подушки рычага переключения кп ваз 2110.
Схема вторичного вала ваз 2108.
Трансмиссия Ваз 2109 Лада Самара.
Категория: Ремонт.
Преимущества КПП 12JS160TA.
устройство двухвальной механической коробки передач.двухвальная коробка пе …
Когда ремонт КПП ВАЗ 2110 будет завершен, нужно стоит ремонт кпп ваз устано …
Третья, модернизированная КПП ВАЗ 2110, собрана вместе с дифференциалом.
Коробка передач ВАЗ-2108.
Re: Течь Масла В Кпп.
Схема дифференциала ваз 2110.
Разборка коробки передач Ваз 2110 Лада.
Какие неисправности могут быть у КПП ВАЗ 2110.
Механизм выбора передач.
шток вилки переключения третьей и четвертой передач 4 — вилка переключения …
Привод управления коробкой передач состоит из рычага 15. действующее снизу авт …
Схема переключения коробки передачь ваз 2110.
Схема подбора толщины регулировочного кольца подшипников дифференциала: 1 -.
..
Чертежи на ура — Скачать чертеж Реконструкция коробки передач ВАЗ 2110 Бесп…
ведущая главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масл …
Чертеж 4-х ступенчатой коробки передач ВАЗ-2109.
ВАЗ 2110 Шестерни коробки передач.
Цветное справочно-информационное издание Пособие по ремонту ВАЗ 2110, 2111 …
схема коробки передач калины Мир схем.
1 — задняя крышка картера коробки передач 2 — ведущая шестерня V передачи 3…
(см. устанавливаемого в гнезде картера коробки передач под наружным кольцом …
установка штоков и вилок переключения передач коробки передач ваз 2110-ваз …
Коробка ВАЗ 2108-09-14-15-10-12 богдан — Доска бесплатных объявлений «…
Схема сборки коробки передач ваз 2110.
КПП — крепление.
14 Калина ВАЗ 1118 устройство коробки передач Коробка передач: 1 — задняя к…
Особенности конструкции, устройство, описание коробки передач автомобиля Ла .
..
Замена рычага переключения передач ваз 2107 — классика.
коробка, передач, ВАЗ, 2110. коробка передач ВАЗ 2110, в рабочем состоянии.
Перебрали коробку, а то выла гудела, издавала не приятные
Подшипник дифференциала ваз 2110.
Механизм выбора и переключения передач ВАЗ-2110 (2004 г.).
При какой скорости нужно направить пятую передачу на машине.
u0441u0431u043eu0440u0435 u0412u0410u0417 2110 u0441 u043cu0435u0445u0430u0 …
vaz-2110.net
устройство, объем масла, схема, неисправности и разборка КПП своими руками
Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно ее доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража.Однако услуги мастеров по ремонту дорожают, транспортные средства с каждым годом ломаются всё чаще. Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно.
Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.
Устройство коробки передач ВАЗ 2110
На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП.Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.
Двухвальная система первичного и вторичного вала. Первый представляет собой блок ведущих шестерён, расположенный на расстоянии ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении.Детали вторичного вала можно демонтировать для замены или ремонта.
Вторичный валлен пустым внутри для облегчения веса конструкции.
В местах расположения шестерённой круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы установки для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой стороны.
В дифференциале использовано два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, и в свою очередь, в движение ведущей шестерней на корпусе дифференциала.
Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун
При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП.
Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации колебаний в соединении опоры рукояти переключения передач и картера коробки передач реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.
Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html
Узнать, сколько масла в коробке, можно, проверив передач измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.
Неисправности
автовладелец с опытом Каждый чувствует неисправность в коробке передач автомобиля по характерным признакам.Большинство поломок КПП связаны с износом трущихся деталей, что они испытывают во время движения постоянную значительную нагрузку.
Однако такой износ редко наступает критического состояния мгновенно. Обычно это управляемый процесс, поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше повернуть время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет и тем меньше это будет стоить.
Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей
Можно классифицировать признаки, которые говорят о поломках, следующим образом:
- Шум в МКПП.Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
- Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач.Помните, что из пластмассы ломаются легче, чем металлические.
- Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерёнки выкрашиваются и стачиваются, становиться короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
- Резкий щелчок и потеря плавности при переключении передачи. Блокирующего кольца синхронизатора нужной передачи.
- Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые практически на любом отверстии в корпусе коробки.
Кроме того можно погрешить на деформацию тяг управления переключением передач.Помните, что из пластмассы ломаются легче, чем металлические.К неисправностям также относится дребезжание рычага КПП. Больше информации можно найти здесь: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html
Большинство указанных неисправностей невозможно решить иным способом, кроме как заменой износившихся деталей.
Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.
Подобные поломки шестерни невозможно устранить каким-либо способом за исключением узла
Если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.
Как снять и установить МКПП
Процедуру снятия коробки передач нужно произносить, загнав авто на эстакаду или в гараж со смотровой ямой.Чем шире и просторней в яме, тем легче будет выполнять работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.
Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Но учтите, что нужно будет держать КПП и откручивать гайки. Вариант два: работать с помощником или соорудить приспособление, которое можно будет упереть коробку при снятии и после перехватить ее двумя руками для извлечения.
Сделать правильный выбор масла для коробки передач поможет статья: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html
Перечень инструментов, необходимых для демонтажа:
- Набор гаечных ключей;
- Набор торцевых головок с удлинителем;
- Плоская и фигурная отвёртки;
- Пассатижи;
- Монтировка;
- Домкрат;
- Чистая сухая ткань для обтирки.
Далее работы производятся в следующем порядке:
- Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом.Щиток, закрывающий моторный отсек, также убираем.
В начале необходимо снять защиту картера
- Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и слив горловину и закручиваем отверстие.
- Обесточиваем автомобиль, сняв клемму с аккумулятора
- Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
- Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большим болтом с плюсом от и малого болта втягивающего реле, отсоединить все клеммы, а затем открутить болты, крепящие стартер к корпусу двигателя.
- Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
- Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
- Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
- Отсоединить от шарнира тягу привода переключения передач
- Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
- Задача этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, крепится шаровая опора, должны быть ослаблены.
В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик
- Затем снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
Откручиваем болт крепления КПП
- После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
- Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, затем вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться.После этого можно снять саму опору.
Для того, чтобы снять заднюю силовую опору узла два ключа
- Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку
- Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться.Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.
Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки особое внимание уделите герметизации картера и замене сальников.
Обратная установка коробки осуществляется в обратном порядке. Фотографируйте каждый шаг, расположение деталей и крепёжных элементов.Это поможет восстановить последовательность действий.
Видео: демонтаж КПП на Лада 2110
После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группой.
На время обкатки воздержитесь от агрессивного стиля езды. Переключите скорость на более высокую, выдерживающую паузу в одну-две секунды, при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера.Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.
vazweb.ru
Разборка КПП — Лада 2110, 1.6 л., 2012 года на DRIVE2
Перед разборкой КПП надо очистить корпус от грязи.
Снимаем кронштейн крепления троса сцепления с КПП
Откручиваем и снимаем заднюю крышку картера КПП (крышка пятой передачи)
Беремся за карданчик и включаем 3-ю или 4-ю передачу,
Откручиваем вилку пятой передачи.Нажав на вилку включаем пятую передачу
Мы включили 2-ве передачи для того, чтобы открутить гайки валов (фиксируем валы от проворачивания)
Откручиваем гайки валов
Снимаем пятую передачу с вилкой в сборе
С первичного вала спрессовываем шестерню
Удручиваем отверткой упорную пластину
Двумя отвертками поддеваем упорную шайбу и втулку.
Ставим съемник и спрессовываем втулку
После снятия пятой передачи, вторичного вала снимаем: игольчатый подшипник, тоненькую шайбу под подшипник, втулку и упорную шайбу
Откручиваем фиксаторы переключения передач.Вытягиваем пружины с шариками
Откручиваем фиксатор заднего хода, вытягиваем пружинку и с помощью магнитной указки достаем шарик
Откручиваем и снимаем картер КПП
Откручиваем вилку 1-й и 2-й вилки, припмаем шток и выводим
Откручиваем коробки передач й и 4-й передач, нажимаем на механизм выбора передач на включение 1-й или 2-й передачи и выводим шток с механизмом выбора передач. и выводим
Одновремено вытягиваем валы с картера сцепления
Спрессовываем подшипник вторичного вала
Розбераем вторичный вал
Внутри зубья муфты со стороны 2-й передачи слизаны (сильно)
На шестерни 2-й передачи передачи зубья включения передачи (там где муфта зацепляеца с шестерней) тоже зализаны
Я поменял только муфту, новую шестерню неставил так как нада заказивать и неизвестно когда будет.
Все собрал, все работает, ничево невыбевает все Ок. КПП ваз 2108
www.drive2.ru
Коробка передач ВАЗ 2110 схема переключения
100% Изображение целиком. перейти в раздел запчастей ВАЗ 2110.
Ваз 2110 схема переключения коробки передач.
Подсветка ручки КПП.
Привод переключения передач.
установка штоков и вилок переключения передач коробки передач ваз 2110-…
Привод управления коробкой передач.
Коробка передач Ваз 2110 Лада.
Егор Виталев. выжимаешь сцепление и переключаешь. схема.
устройство коробки передач ваз 2110 ваз 2111 ваз 2112.
Схема дифференциала ваз 2110.
Файл: Haima3 Gear Change Scheme.jpg
Трансмиссия КПП и сцепление ВАЗ 2114, 2113, 2115.
Тяга реактивная ВАЗ-2110.
Курсова на тему Техническое обслуживание и ремонт коробки передач автомобил …
Картер коробки передач ВАЗ-2110.
ЧП скрывается: устройство привода переключения передач ваз 2108.
Привод управления коробкой передач состоит из рычага 15. действующее снизу авт …
Схема коробки переключения передач ваз 2110.
Управление коробкой передач ваз 2108.
Привод переключения передач ВАЗ-2110 (2007 г.).
Механизм выбора и переключения передач ВАЗ-2110 (2004 г.).
Схема переключения коробки передач.
vaz-2110.net
Коробка передач Ваз 2110
Устройство КПП на Ваз 2110 в разрезе
Основные детали коробки переключения передач Ваз 2110: 1 — задняя крышка картера коробки передач, 2 — ведущая шестерняой пятой передачи, 3 — шариковый подшипник первичного вала, 4 — ведущая шестерня четвертой передачи первичного вала, 5 — первичный вал, 6 — ведущая шестерня третьей передачи первичного вала, 7 — картер коробки передач, 8 — ведущая шестерня второй передачи первичного вала, 9 — шестерня заднего хода , 10 — промежуточная шестерня заднего хода, 11 — ведущая шестерня первой передачи первичного вала, 12 — роликовый подшипник первичного вала, 13 — сальник первичного вала, 14 — сапун, 15 — подшипник выключения сцепления, 16 — направляющая втулка муфты подшипника выключения сцепления, 17 — ведущая шестерня главной передачи, 18 — роликовый подшипник вторичного вала, 19 — маслосборник, 20 — ось сателлитов, 21 — ведущая шестерня привод а спидометра, 22 — шестерня полуоси, 23 — коробка дифференциала, 24 — сателлит, 25 — картер сцепления, 26 — пробка для слива масла, 27 — ведомая шестерня главной передачи, 28 — регулировочное кольцо, 29 — роликовый конический подшипник дифференциала, 30 — сальник полуоси, 31 — ведомая шестерня первой передачи вторичного вала, 32 — синхронизатор первой и второй передач, 33 — ведомая шестерня второй передачи вторичного вала, 34 — ведомая шестерня третьей передачи вторичного вала, 35 — синхронизатор третьей и четвертой передач, 36 — ведомая шестерня четвертой передачи вторичного вала, 37 — шариковый подшипник вторичного вала, 38 — ведомая шестерня пятой передачи вторичного вала, 39 — синхронизатор пятой передачи, 40 — вторичный вал.
Привод управления коробкой передач Ваз 2110
Схема кулисы Ваз 2110: 1 — защитный чехол тяги, 2 — тяга привода управления коробки передач, 3 — рычаг переключения передач, 4 — палец сферического рычага переключения передач, 5 — обойма шаровой опоры, 6 — шаровая опора рычага переключения передач, 7 — буфер, 8 — пружина, 9 — реактивная тяга, 10 — рычаг штока выбора передач, 11 — рычаг выбора передач, 12 — картер коробки передач, 13 — картер сцепления, 14 — шток выбора передач, 15 — втулка штока, 16 — сальник штока, 17 — защитный чехол, 18 — корпус шарнира, 19 — втулка шарнира, 20 — наконечник шарнира, 21 — хомут.
Принцип работы коробки переключения передач Ваз 2110
Коробка передач — механическая, двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода. Она объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления, картера коробки передач Ваз 2110 и задней крышки картера коробки передач.
При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215).В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал Ваз 2110 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал Ваз 2110 — полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи. На нем размещены ведомые шестерни и синхронизаторы передач переднего хода. Передние подшипники валов — роликовые, задние — шариковые.Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых — 0,04 мм. Под передним подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала.
Дифференциал — двухсателлитный. Предварительный натяг в подшипниках (0,25 мм) регулируется подбором толщины кольца, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.
К фланцу коробки дифференциала крепится ведомая шестерня главной передачи.
Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач.На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета) длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехпозиционный рычаг механизма выбора передач. Этот механизм выполнен узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач Ваз 2110 имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач для включения заднего хода, другое — для включения заднего хода, а на третье плечо действует рычаг вала выбора передач.На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла в КПП Ваз 2110 должен находиться между контрольными отметками на указателе уровня масла.
remocars.ru
Устройство коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110.
Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Коробка передач
1 — задняя крышка картера коробки передач
2 — ведущая шестерня V передачи
3 — шариковый подшипник первичного вала
4 — ведущая шестерня IV передачи первичного вала
5 — первичный вал
6 — ведущая шестерня III передачи первичного вала
7 — картер коробки
8 — ведущая шестерня II передачи первичного вала
9 — шестерня заднего хода
10 — промежуточная шестерня заднего хода
11 — ведущая шестерня I передачи первичного вала
12 — роликовый подшипник первичного вала
13 — сальник первичного вала
14 — сапун
15 — подшипник выключения сцепления
16 — направляющая втулка муфты подшипника выключения сцепления
17 — ведущая шестерня передачи главной
18 — роликовый подшипник вторичного вала
19 — маслосборник 9 1089 20 — ось сателлитов
21 — ведущая шестерня привода спидометра
22 — шестерня полуоси
23 — коробка дифференциала
24 — сателлит
25 — картер сцепления
26 — пробка для слива масла
27 — ведомая шестерня главной передачи
28 — регулировочное кольцо
29 — ролик конический подшипник дифференциала
30 — сальник полуоси
31 — ведомая шестерня I передачи вторичного вала
32 — синхронизатор I и II передач
33 — ведомая шестерня II передачи вторичного вала
34 — ведомая шестерня III передачи вторичного вала
35 — синхронизатор III и IV передач
36 — ведомая шестерня IV передачи вторичного вала
37 — шариковый подшипник вторичного вала
38 — ведомая шестерня V передачи вторичного вала
39 — синхронизатор V передачи
40 — вторичный вал
Привод управления коробкой передач
1 — защитный чехол тяги
2 — тяг а привода управления коробки передач
3 — рычаг переключения передач
4 — палец сферического рычага переключения передач
5 — обойма шаровой опоры
6 — шаровая опора рычага переключения передач
7 — буфер
8 — пружина
9 — реактивная тяга
10 — рычаг вал выбора передач
11 — рычаг выбора передач
12 — картер коробки передач
13 — картер сцепления
14 — шток выбора передач
15 — втулка штока
16 — сальник штока
17 — защитный чехол
18 — корпус шарнира
19 — втулка шарнира
20 — наконечник шарнира
21 — хомут
Коробка передач — механическая, двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода ваз 2111.
Она объединена с дифференциалом и главной передачей.
Корпус коробки ваз 2111 передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера передач 7 и задней картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.Вторичный вал 40 — полый (для подачи масла под ведомые шестерни), со стороны ведущей шестерней главной передачи 17. На нем установленные съемные шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 — роликовые, задние 3 и 37 — шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых — 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал — двухсателлитный.Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. КПП коробки дифференциала крепится ведомая шестерня ваз 2110 главной передачи 27.
Привод управления коробкой передач состоит из рычага переключения передач ваз 2110, шаровой опоры, тяги, вала выбора передач и механизмов выбора и переключения передач ваз 2110. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324.Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета) длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехплечий механизм выбора передач в 2111. Этот механизм выполнен узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач ваз 2112 имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач ваз 2112 служит для включения передач переднего хода, другое — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач.На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.
Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
vazclub.com
Сборка и разборка коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112 , ваз 2110.
Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки,…
… снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке, включая пятую передачу ваз 2110.
Бородком выправляем вмятины гаек первичного и вторичного валов ваз 2111.
Головкой «на 32» с мощным воротком…
… отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи ваз 2112 в сборе.
Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей.
Снимаем блокирующее кольцо синхронизатора ваз 2110.
Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты ваз 2112 синхронизатора…
… и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медный молоток наносит удар в торце первичного вал ваз 2111.
В образовавшемся зазоре между упорной пластиной и ведущий шестернем пятой передачей вставляет две отвертки.Поддевая отвертками шестерню, спрессовываем ее.
Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач.
Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину.
Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи.
В образовавшемся зазоре между торцом задним подшипником и упорной шайбой вводит лапы съемника …
… и спрессовывает втулка шестерня ваз 2112 и упорная шайба.
Два отверток разводят стопорное кольца на первичном вал …
… и снимает его.
Таким же образом снимаем стопорное кольцо со вторичного вала ваз 2111.
Головкой «на 13» отворачиваем пробку фиксатора задней передачи и вынимаем пружину.
Вставляем в гнездо фиксатора отвертку и приложив к ней магнит, извлекаем шарик.
Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки ваз 2110 передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки…
… и снимаем его.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку.
Приподнимаем шток вверх и выводим вилку из зацепления.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку.
Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач.
Вынимаем ось промежуточной шестерни ваз 2110 заднего хода.
Вынимаем промежуточную шестерню заднего хода.
Вынимаем одновременно первичный и вторичный валы ваз 2111 из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой «на 10» отворачиваем три болта крепления механизма выбора передач…
… и снимаем его.
Головкой «на 10» отворачиваем установочный болт рычага выбора передач.
Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол со втулки.
Вынимаем шток выбора передач.
Заменить шарнир штока выбора передач можно на коробке передач ваз 2112, установленной на автомобиле (снимать шарнир со штока, без необходимости, не следует, т.
к. болт крепления установлен на специальном клее ТБ-1324).
Для наглядности проводим эту операцию на снятом штоке.
Накидным ключом «на 10» отворачиваем установочный болт шарнира…
… и снимаем шарнир.
Для замены сальника штока выбора передач поддеваем его крючком из толстой проволоки и извлекаем из втулки.
Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.
Вынимаем сепаратор подшипника.
Зацепив крючком приспособления буртик наружного кольца подшипника, ударами по крючку…
… выпрессовываем кольцо.
Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.
Вынимаем магнит.
Подходящим отрезком трубы выбиваем из картера сцепления…
… сальник привода.
Через бородок наносим удары в торец наружного кольца подшипника дифференциала…
… и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач.
Вынимаем регулировочное кольцо.
Зажимаем первичный вал в тиски с мягкими губками.
Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.
Через оправку наносим удары в торец внутреннего кольца переднего подшипника…
… и спрессовываем кольцо.
Зажимает в тисках с мягкими губками вторичного вала ваз 2111, ваз 2110, ваз 2112.
Два отверток упираются в торцах стопорного кольца …
… и снимает его с передним концом вала.
В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.
В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.
Захватив трехлапым съемником ведомую шестерню 1-й передачи ваз 2110, ваз 2111, ваз 2112, спрессовываем ведущую шестерню главной передачи.
При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала ваз 2112, ваз 2111, ваз 2110.
Снимаем ведущую шестерню главной передачи.
Снимаем ведомую шестерню I передачи.
Снимаем блокирующее кольцо синхронизатора I передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.
Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I – II передач.
Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи.
Снимаем ведомую шестерню II передачи.
Переворачиваем вал в тисках.
Поддев двумя монтажными лопатками задний подшипник вторичного вала,…
… спрессовываем его.
Снимаем упорную шайбу.
Снимаем ведомую шестерню IV передачи.
Снимаем блокирующее кольцо синхронизатора IV передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора …
… и снимаем его.
Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III – IV передач.
При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.
Снимаем скользящую муфту со ступицей синхронизатора.
Снимаем блокирующее кольцо синхронизатора III передачи.
Снимаем шестерню III передачи.
Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.
Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала ваз 2111.
Медным молотком выбиваем коробку дифференциала.
Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.
Зажав коробку дифференциала ваз 2110 в тисках, круглогубцы снимает стопорное кольцо с осью сателлиты.
Надавив на ось сателлитов, вынимаем ее из коробки.
Извлекаем из коробки сателлиты.
Для снятия подшипников дифференциала зажимаем коробку в тиски.
Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу…
… и спрессовываем подшипник.
vazclub.com
| 1. Снимите коробку передач с автомобиля (смотрите соответствующий раздел). Очистите ее от грязи и вымойте снаружи. | ||
| 2. Выньте указатель (щуп) уровня масла из коробки передач. | 3. Установите коробку передач на картер сцепления головно вертикально, отверните болт 1 (под егокой установлена плоская шайба) и две гайки 3 (под ними установлены пружинные шайбы) крепленияштейна троса сцепления.Снимите кронштейн 2 троса сцепления с коробки передач. | 4. Отверните оставшиеся четыре гайки крепления задней крышки. |
5. Подцепив отверткой за прилив на крышке, снимите заднюю крышку. | 6. Отверните болт крепления вилки 5-й передачи (под головкой болта установлена пружинная шайба). | 2. Зафиксируйте валы коробки передач от проворачивания. Для этого включите 5-ю передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней, переместите 3-ю либо 4-ю передачу, переместив шток выбора передач. |
| 2. Расконтрите и отверните гайку крепления первичного вала. Для этого надо приложить большое усилие, так как гайка затянута большим моментом. | 9. Предварительно расконтрив, отверните гайку крепления вторичного вала. Для этого надо приложить усилие, так как гайка затянута большим моментом. | 10. Приподняв отвертками ведомую шестерню 5-й передачи (тем самым спрессовав ступицу синхронизатора с вала), снимите ее вместе с синхронизатором и вилкой с вторичного вала. При этом следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться. |
| | ||
11. Снимите с синхронизатора упорную пластину. Затем выньте из паза муфты синхронизатора вилку. | 12. Снимите шестерню 5-й передачи с синхронизатора с блокирующим кольцом 1. Промаркируйте блокирующее кольцо 1 относительно муфты 2 и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфту, поэтому при сборке кольцо необходимо установить в том же положении. Если не подлежит рассмотрению синхронизатор, свяжите его проволокой или веревкой, чтобы он не рассыпался. | 13. Снимите втулку с вторичного вала. |
| 14. Снимите ведущую шестерню 5-й передачи с первичного вала. Обратите внимание, как она установлена. | 15. С помощью ударной отвертки отверните четыре винта (под ними установлены пружинные шайбы) крепления пластин подшипников и снимите пластину 1 подшипников.Затем снимите упорную шайбу 2 с вторичного вала. | 16. Снимите стопорные кольца подшипников обоих валов, приподнимая при этом валы рукой. |
17. Отверните три пробки фиксаторов и осторожно извлеките шарики фиксаторов с пружинами. | 18. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, а извлеките пружину фиксатора. | 19. Наклонив коробку, извлеките шарик фиксатора. |
| 20. Отверните двенадцать гаек и болт крепления картеров коробки передач. Обратите внимание, под какими гайками установлены держатель 1 и рым 2. Под гайками и болтом пружинные шайбы. Снимите технологическую заглушку | 21. Вставляя отвертку в пазы (три специальный паза по периметру картеров), отделите картер коробки передач от картера сцепления. | 22. Немного приподнимите картер коробки передач, поверните его против часовой стрелки так, чтобы прилив 1 картера вышел из-под шестерни, и снимите картер коробки передач с картера сцепления. |
| | ||
| 2 Отверните болты крепления вилок переключения 1–2-й и 3–4-й передач. | 24. Немного приподнимите шток переключения 1–2-й передач, чтобы он вышел из опоры 3, и поверните его против часовой стрелки, чтобы его головка 1 вышла из зацепления с блокировочной скобой 2.Выведите вилку 4 из паза муфты синхронизатора и снимите шток с вилкой. Без необходимости не рекомендуется снимать вилки со штоков, чтобы не перепутать их при сборке. | 25. Повернув шток переключения 3–4-й передач, выведите его головку из зацепления с рычагом выбора передач. Затем немного приподнимите шток, чтобы он вышел из опоры, и выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой. |
26. Повернув шток включения 5-й передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток, выведя его из опоры. | 27. Выньте ось промежуточной шестерни заднего хода. | 28. Сдвиньте промежуточную шестерню заднего хода до упора в механизм выбора передач, поверните ее на 30–40 ° и, выведя из-под шестерен вала, снимите промежуточную шестерню. |
| | ||
| 29. Слегка покачивая, выньте одновременно первичный и вторичный валы. | 30. Выньте дифференциал из картера сцепления. | 31. Отверните три болта крепления механизма выбора передач (под головками болтами установлены пружинные шайбы). Снимите механизм выбора передач. |
| | ||
| 32. Выньте магнит из картера сцепления. | 3 Отвернув гайку крепления, снимите корпус с ведомой шестерней привода спидометра.Замените порванное или упругое уплотнительное кольцо корпуса. | 34. Выверните из картера коробки передач выключатель света заднего хода. Под ним установлено металлическое уплотнительное кольцо. |
| | ||
| 35. Для выпрессовки переднего подшипника вторичного вала существует специальный съемник. При его отсутствии выпрессуйте подшипник с помощью отвертки. | 36. Снимите маслосборник, установленный под подшипником. | 37. Для выпрессовки переднего подшипника первичного вала также существует специальный съемник. При его отсутствии приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера и заведите крючок под подшипник. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах. |
| 38. Новые передние подшипники валов запрессуйте в упора в картер сцепления с помощью подходящей оправки. | ||
| | ||
| 39. Подцепите отверткой кромку защитного чехла штока выбора передач и сдвиньте ее с опорной втулки штока. | 40. Отверните болт крепления рычага выбора передач. Сдвинув шток, снимите рычаг выбора передач. Затем выньте шток выбора передач из картера сцепления. | 41. При необходимости замены шарнира штока сдвиньте с него защитный чехол и отверните болт крепления шарнира. Болт зафиксирован специальным клеем ТБ-1324. Перед заворачиванием болта очистите его от старого клея и нанесите новый. Замените порванный или эластичный защитный чехол шарнира штока. |
| 42. Для замены картера сцепления снимите с него подшипник и вилку выключения сцепления (смотрите соответствующий раздел), выпрессуйте сальники. | ||
| 4 Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой.  При сильных повреждениях замените дефектные детали. | ||
| 44. Проверьте посадочные места под подшипники в картере сцепления и в картере коробки передач. На этих поверхностях не должно быть следов износа или повреждений.В случае замены замените картеры. | ||
| 45. Проверьте состояние роликовых подшипников. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике замените его, установив на вал (радиальный зазор в подшипнике не должен включать 0,07 мм). | ||
| 46. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или фиксированными лунками податоры замените.Замените вилки, если они погнуты или изношены их лапки. | ||
| 47. Проверьте сальники полуосей. Сальники не должны быть покороблены и иметь надрывы.  Рабочая кромка должна быть ровной, без выровов, вмятин и наплывов резины. Пружина сальника не должна быть сломана и растянута. Дефектные сальники замените. | ||
| 48. Также проверьте и при необходимости замените сальник первичного вала и сальник выбора передач. | ||
| 49. Очистите магнит от частиц износа деталей. Если на магните имеются трещины или его магнитные свойства ослабли, замените магнит. | ||
| 50. Тщательно очистите от старого герметика привалочные плоскости картеров сцепления и коробки передач и задней крышки. Соберите коробку передач в порядке, обратном разборке, с учетом следующего. | ||
| | 51. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении положение их в картер сцепления. | |
| 52. Обратите внимание, как устанавливаются вилки на штоки переключения передач: 1 — шток с вилкой переключения 1-й и 2-й передач, 2 — шток с вилкой переключения 3-й и 4- й передач. | ||
| 5 Обильно смажьте все трущиеся детали трансмиссионным маслом. | ||
| 54. Не забудьте установить на место магнит. | ||
| 55. Перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесены на их привалочные плоскости по всему периметру герметик. | ||
vaz-rukovodstvo.ru
Коробка передач ваз 2110 принцип работы отзывы фото
Как и любой автомобиль, ВАЗ 2110 оснащен коробкой переключения передач. В случае обозначенной моделью этот механизм имеет 5 ступеней, управляется посредством рычага переключения, который, в свою очередь, предоставляется внутри салона автомобиля.
Чтобы проблем с эксплуатацией вашего ваз 2110 не было, а всевозможные случаи сбоев вы могли исправлять самостоятельно, необходимо разобраться в принципах работы и устройства КП. Так же рассмотрим процесс замены масла для «десятки».
Коробка передач ВАЗ 2110
Устройство КПП такое: чтобы обеспечить, в КП расположен так называемый первичный вал, который состоит из особого блока и шестерней. Они расположены таким образом, что находятся в постоянном зацеплении с ведущими шестеренками с 1 по 5 скорости (такими, которые позволяют двигаться вперед).Так же здесь имеется другой, вторичный вал, на котором установлен ведущая шестеренка основной передачи, синхронизаторы, которые обеспечивают движение вперед. Кроме того, здесь располагаются подшипники и так называемый маслосборник.
Устройство ВАЗ 2110 предполагает наличие дифференциала двухсателлитного типа. Приводная же часть КП состоит из ручки переключения, шаровой опоры штока, тяги и механизмов для осуществления выбора передач.
Наличие реактивной тяги объясняется вот чем — это мера, позволяющая защитить коробку передач от так называемых «вылетов».Фиксируется такая тяга с опорой и силовым агрегатом.
Выбор скоростей
В ВАЗ 2110 одним из наиболее важных узлов КПП является одним из механизмов, который осуществляет выбор, а затем переключение передач. Его работа возможна благодаря наличию особого рычага скоростей и скоб, осуществляющих его жесткую блокировку. Первое плечо этого рычага позволяет включить передний ход, второе же включить задний ход.
Регулировочные работы с КПП ВАЗ 2110
Многие из владельцев ВАЗ 2110 включают случаи, когда переключение передач происходит с затруднением, они плохо включаются, также нередки случаи, когда эти самые передачи просто-напросто выбиваются.Производители позаботились о наличии для таких случаев специального механизма регулировки привода по выбору скорости.
Такой механизм будет очень кстати, когда:
- КП была снята или снималась раньше для проведения ремонтных работ.
- Происходит вылет одной из передач.
- Переключение скорости происходит с усилием, затруднено, или они просто выбиваются во время движения автомобиля.
При условии, что одна из описанных неполадок характерна и присутствует в вашем ВАЗ 2110, потребуется осуществить регулировку.Она заключается в следующих этапах:
- На днище вашего автомобиля необходимо найти болта, который стягивает хомуток, крепящий тягу, требует осуществления процесса управления КП. Гайку нужно будет ослабить.
- Далее нужно раздвинуть пазы в конце тяги при помощи отвертки и так же щелку на хомутке. Такая манипуляция потребуется для того, чтобы перемещалась относительно штока переключения передач. Сам шток установим в положение нейтрали.
- Ручка переключения должна быть освобождена от чехла.
- Рычаг выставляется по особому шаблону. В окне наладки кронштейна по блокировке задней скорости устанавливается шаблон. Далее вводится упор для оси рычага на место шаблонного паза, при этом нужно осуществить прижатие без лишних усилий в направлении поперек.
- Далее производится регулировка в направлении назад осевого люфта штока.
- Хомут фиксируется в нескольких миллиметрах от конца тяги. Далее этот же хомут затягиваем болтом.
Ремонтируем коробку
В случае, когда такого рода регулировочные работы особого результата не принесли, потребуются снятие и разборку коробки переключения передач вашего ВАЗ 2110.Главное внимание следует уделить шестеренкам, так их выбивает чаще всего. Особенно это касается первой и второй скоростей. Так же важно будет осуществить проверку фиксатора.
Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-й передачи.
полная сборка коробки передач
Неполадки
Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости.
Скорее всего, причины кроются в следующем:
- неполадки синхронизатора;
- повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
- поврежденные шток и вилка.
Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:
- плохое зацепление шестерёнки и муфты, включающей передачи;
- износ зубьев шестерни и муфты;
- неполадки со сцеплением.
Меняем масло
Смена смазочного компонента в двигателе и трансмиссии ВАЗ 2110 по должна производиться каждые 15 тысяч километров или с интервалом в год.
Итак, нам нужно произвести хороший прогрев мотора и подготовить требуемое масло, желательно, новый масляный фильтр, а также необходимый для работы инструмент.
картер коробки передач 2110
Чтобы осуществить «отработки», нужно будет отвернуть пробку от поддона картера.
Далее в течение 10-15 минут происходит слив масла в специальную емкость, которую необходимо приготовить заранее. Затем сливная пробочка возвращается в исходное положение и плотно закручивается. Теперь можно провести замену старого масляного фильтра на новый (если в этом есть потребность).
Теперь, когда старое масло слито, обратите внимание на его цвет и включений. Если масло темно-коричневого цвета, а на ощупь содержит в себе различного рода типа металлической пыли или кусочков грязи, то потребуется включить промывку трансмиссии.
Удаление царапин на кузове автомобиля без покраски.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Читать далее >>
Для этого применяются особые растворы, заливающиеся перед новым маслом в двигатель и КП. При этом потребуется с таким способом автомобиль недолго и не быстро погонять, хватит пяти минут вдоль гаража, а затем и грязь, которую она собрала, слить так же, как это описано для процесса слива «отработки».
Для того, чтобы провести залив свежего масла, потребуется удалить крышечку горловины для залива. В двигатель при этом заливается от 3 до 4 литров масла, в зависимости от показаний измерительного щупа. В идеале — уровень масла находится между отметками мин. и макс.
Эти отметки нанесены на щуп как минимальное и максимальное значение. Далее нужно будет завести двигатель и ожидать, пока лампочка масла (или лампочка его давления) не погаснет. После этого мотор заглушаем, проверяем уровень масла и при необходимости удаляем излишки или доливаем масла ещё.
Бывают случаи, когда лампочка просто не гаснет. В таких случаях лучше проверить на качество масляный фильтр или заменить его, если он не менялся в процессе замены.
Заключение
Итак, наличие у вас автомобиля ВАЗ 2110 непременно заставить вас попотеть в определенных случаях. Однако стоит помнить о том, что на самом деле регулярные мероприятия по уходу помогает избежать. Та же замена масла, осуществляющаяся регулярно, даст положительное влияние на всю систему трансмиссии авто в целом.
Не следует игнорировать различные шумы, вылеты, проскакивания, подергивания и т.п. А данная статья поможет вам решить наиболее часто используемые проблемы. Удачи на дорогах!
akppgid.ru
Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм
Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить набор неполадок в работе КПП.Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.
Для чего нужна кулиса КПП
На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.
Кулиса в сборе.
Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы.Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом и время безрезультатно.
Сама кулиса КПП предназначено для того, чтобы скорости не переключались самопроизвольно . Бывает так, что от неправильной или сбойной регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя.Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.
Когда кулиса нуждается в регулировке?
Устройство механизма переключения передач.
Процедуру регулировки кулисы КПП рекомендуется рекомендовать в следующих случаях:
- После того, как будет произведена замена или снятие КПП на автомобиле.
- При ослаблении хомутов фиксации.
- Если менялся карданчик.
- Если кулиса начинает проворачиваться на своём шарнире.
Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.
Подготовка к регулировке кулисы
На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.
Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:
- Машину требуется поставить на яму.
- Ручной тормоз нужно затянуть до упора.
- В обязательном порядке требуется установить противооткатные упоры.
Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником.
Сам процесс может происходить через методы.
Первый способ регулировки
Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.
Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости . В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положение. После этого хомут затягивается, и проверяется работа всего механизма.
Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении . Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении.Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.
Второй способ регулировки
Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).
Этим можно воспользоваться в том случае, если первый не привёл кным результатам.
При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:
- Рычаг КПП переключается на первую скорость.
- Хомут кулисы полностью ослабляется.
- Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
- Хомут кулисы затягивается.
Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
- Проверяется работа КПП.
Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».
Третий способ регулировки
Этот способ довольно сложный , так как предполагает расчёт будущего выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к дребезжанию при переключении передач.
Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:
- Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
- Можно заменить кулису КПП.
- Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.
Почему регулировка не помогает?
Бывает что, несмотря на регулировку, кулиса всё равно дребезжит.
Эту проблему можно решить, установив специальную пружину на кулису. Она будет удерживать рычаг, устраняя дребезжание.
Видео о том, как навсегда избавиться от дребезга рычага КПП
.
